Как из настенных часов сделать таймер полива с датчиком дождя

  • Опубликовано: 15 июня 2016

Как из настенных часов сделать таймер полива с датчиком дождя


Как из простых настенных часов сделать таймер полива.


Всем привет дорогие друзья. Выкладываю свою очередную самоделку.


Наверняка у многих из вас как, и у меня есть дача со всякими посадками которые надо поливать.

Физически появляться там я могу только раз в неделю, а поливать для хорошего урожая нужно каждый день.

Я давно пользуюсь капельным поливом от большой ёмкости.

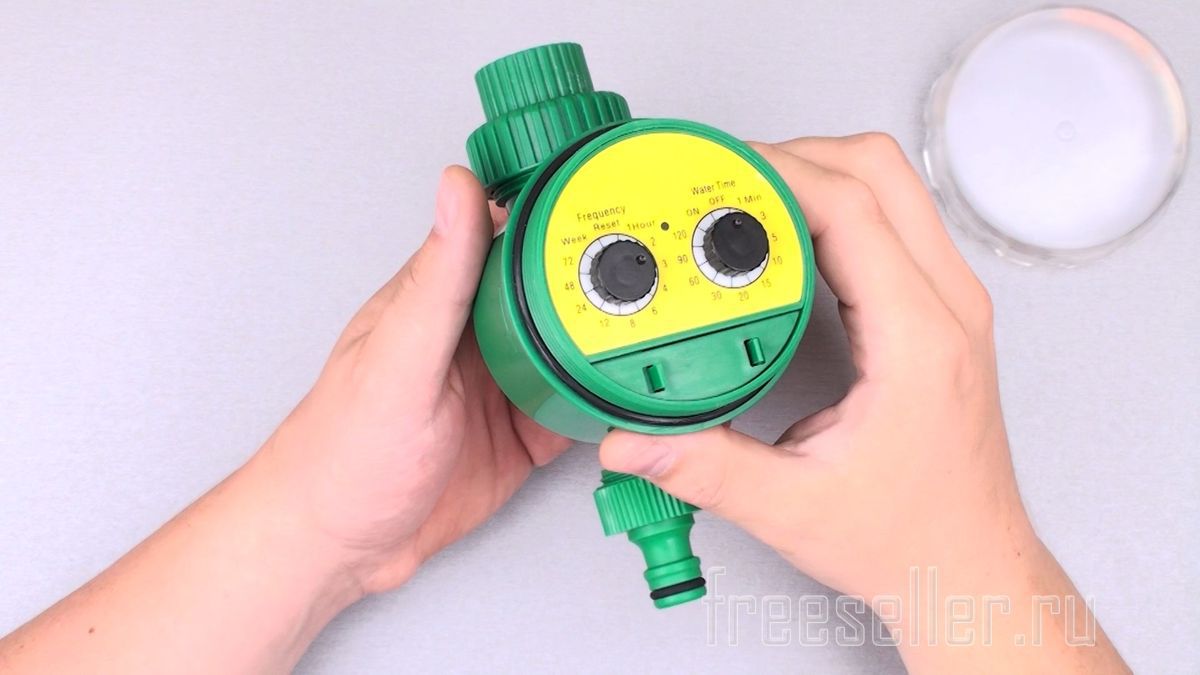

Заказал вот такой таймер.



Таймер



Он у меня не заработал, так как нужно - он работает, но у него ОЧЕНЬ маленькое сечение. Из капельниц даже вода не капает. (у меня 140 метров капельной ленты).


Этот клапан для водопровода, с хорошим давлением.


Поэтому нужен свой таймер.
И сейчас я покажу, как очень просто сделать таймер полива и дополнив его датчиком дождя.



Нам нужны:

  • настенные часы;
  • 3 геркона, 2 магнита;
  • 3 батарейки;
  • 2 кнопки (можно не ставить, если вам не нужно ручное управление);
  • транзистор IRLML6404 (любой Р-канальный logic) – если вам не нужен датчик дождя тоже можно не ставить;
  • И чем будем управлять – механизированный кран трёх выводной CWX-15Q CR02.

Схема простейшая.

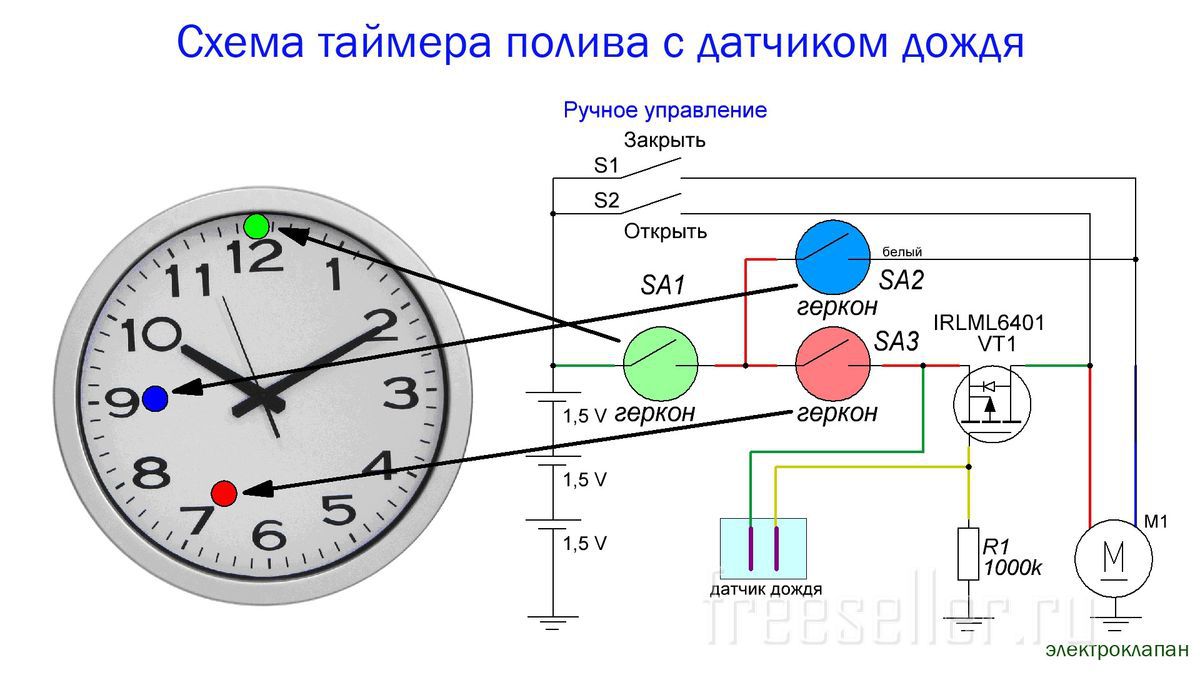

Таймер полива из настенных часов - схема



На стрелках магниты.

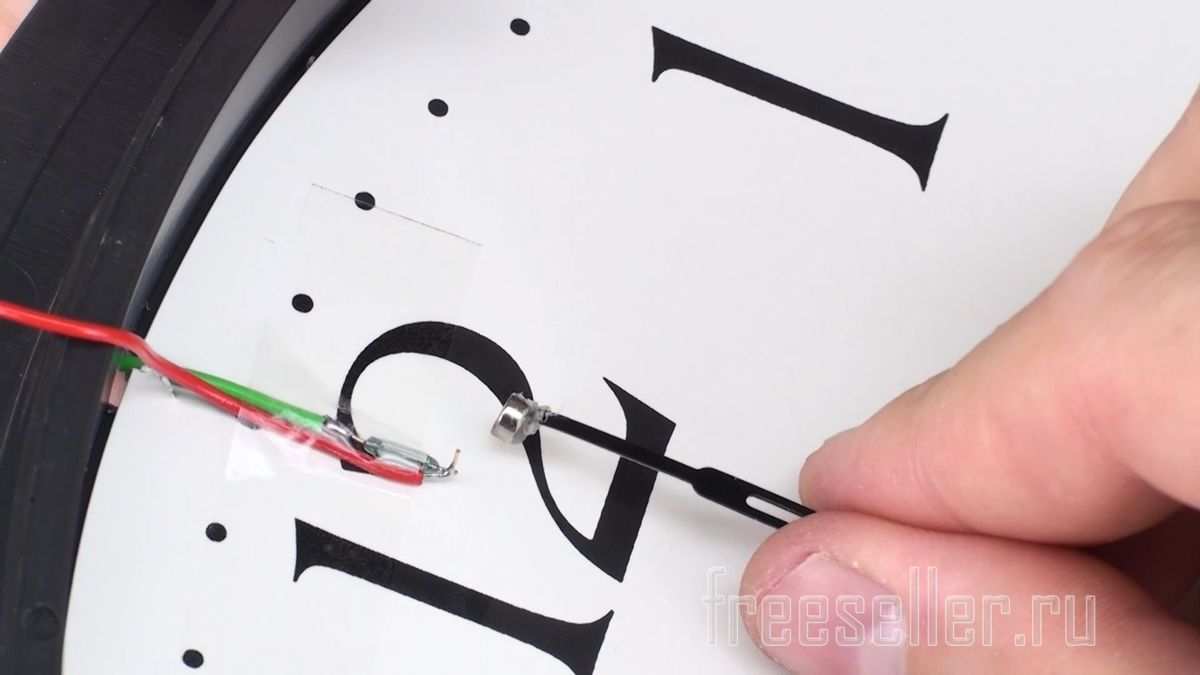

Алгоритм такой - когда минутная стрелка окажется напротив цифры 12 (первого геркона).

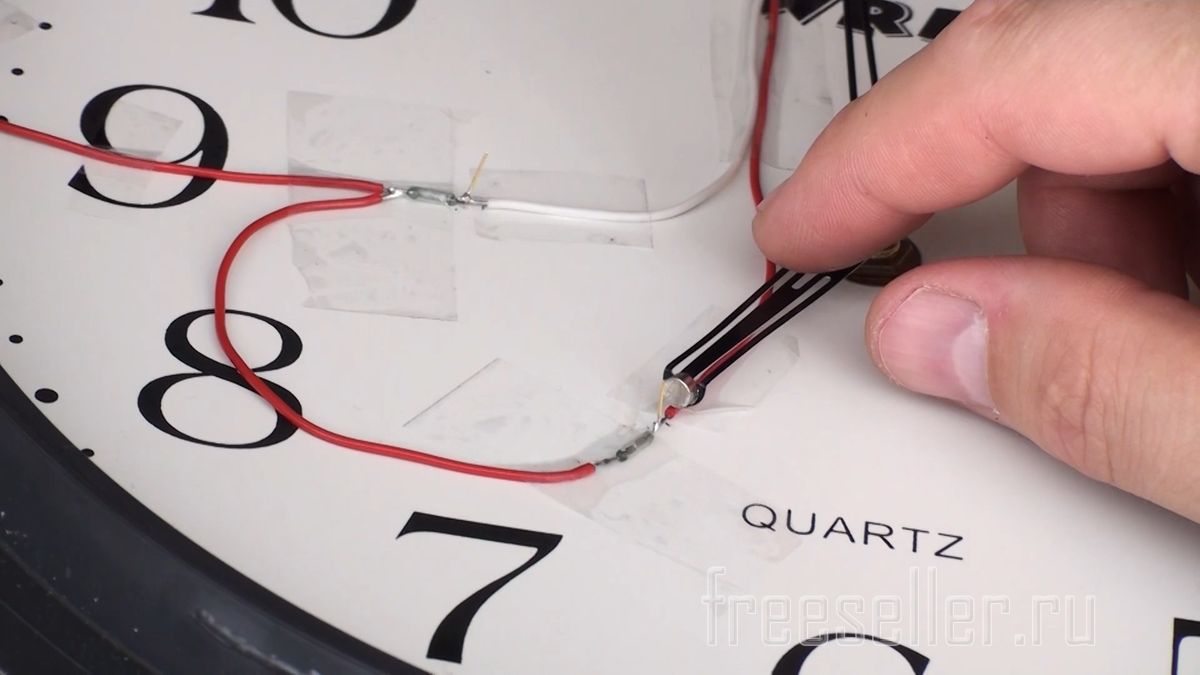

Таймер полива из настенных часов

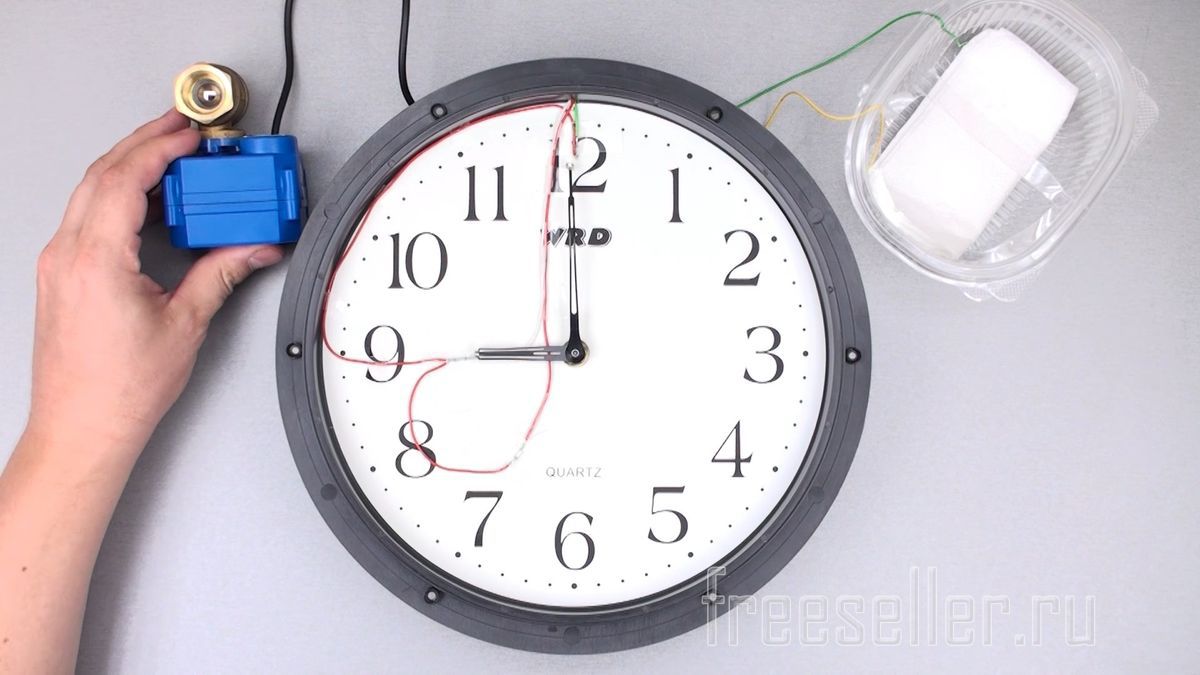

А часовая стрелка напротив 7 часов (второго геркона) то напряжение поступит на транзистор.
ЕСЛИ нет дождя, то он будет открыт, так как управляющий электрод замкнут на минус.
С транзистора ток поступает на электро клапан и открывает его.



Таймер полива из настенных часов Таймер полива из настенных часов

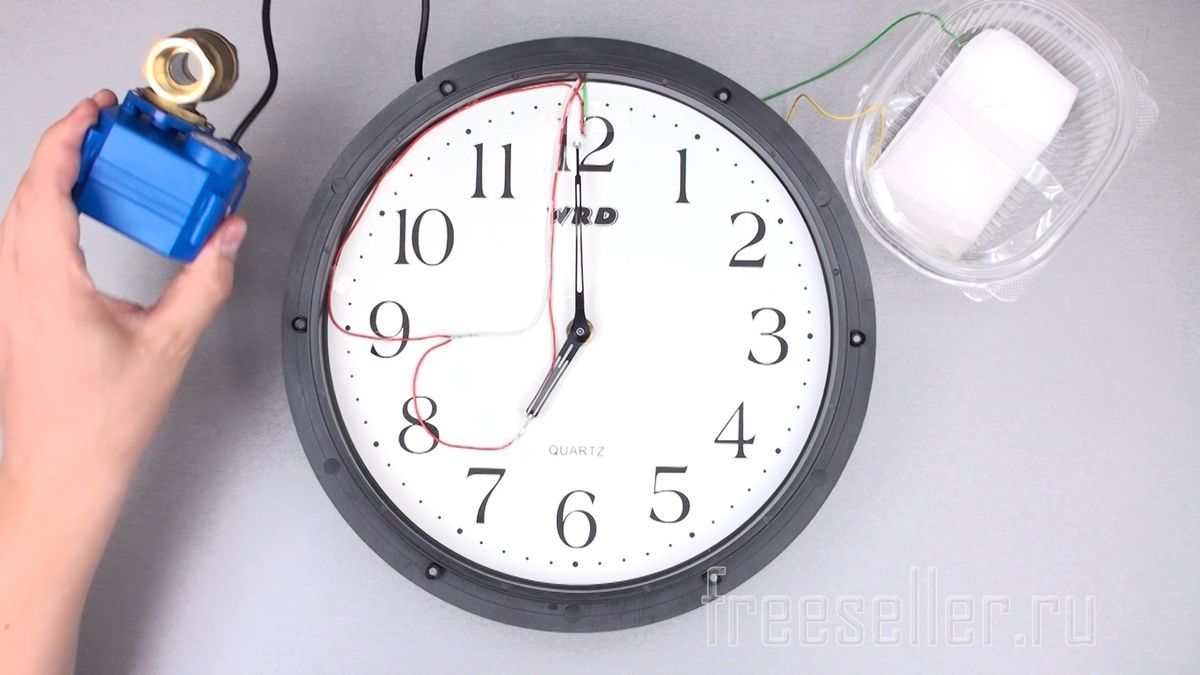

Когда стрелки будут на 12 и на 9, то ток через герконы закроет электро клапан.



Таймер полива из настенных часов



Как работает датчик дождя.

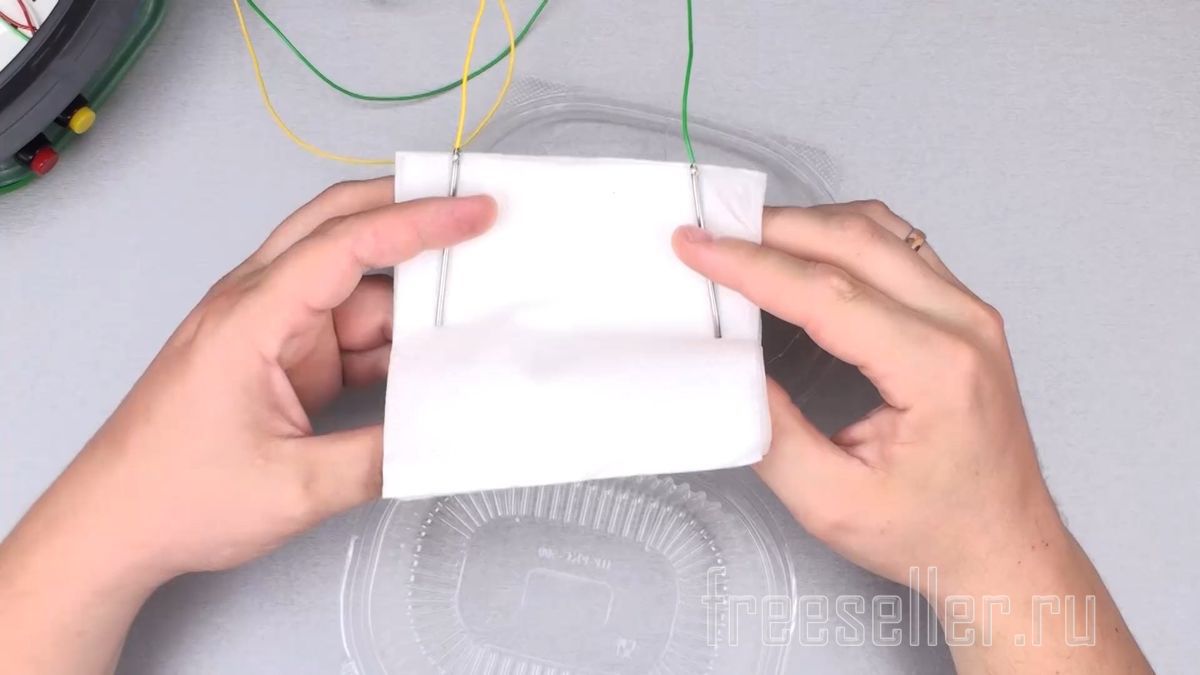

Два электрода, салфетка и щепотка соли.



Таймер полива из настенных часов



Когда салфетка намокнет, транзистор закроется.
Когда солнце выйдет - высушит салфетку, то транзистор снова откроется.
А можно электроды в землю (в поверхностный слой), но, наверное, придется подобрать резистор.
Более подробнее можно узнать, посмотрев видео.





Спасибо за внимание!!!
