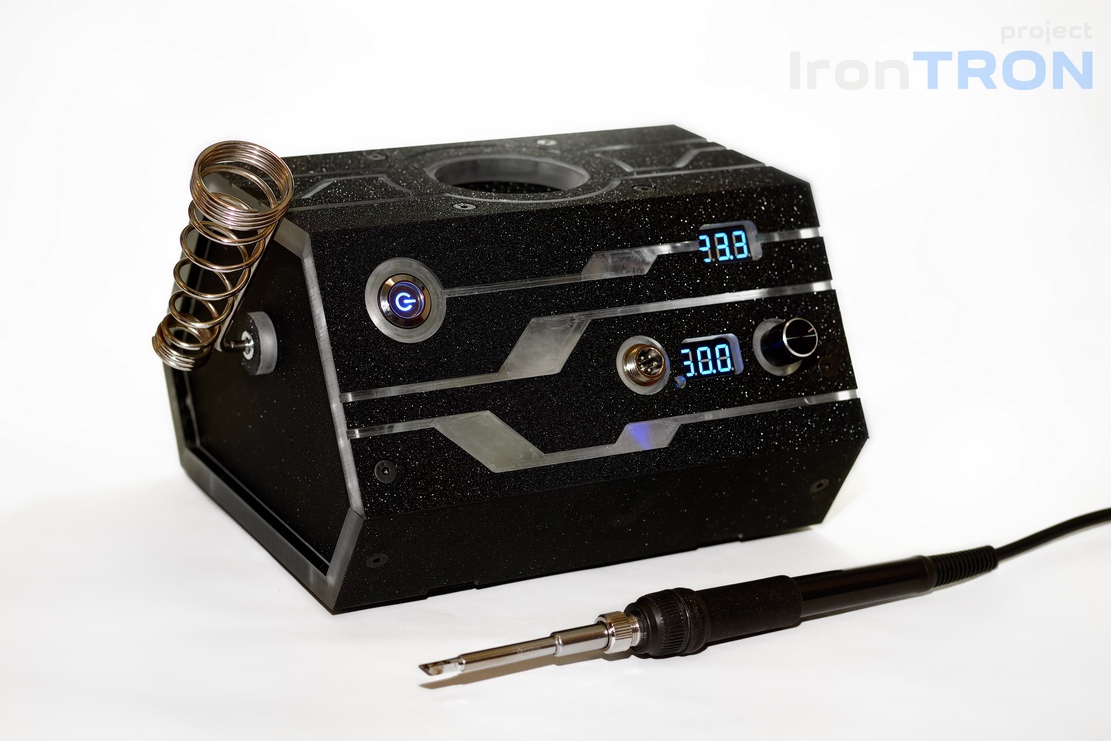

Цифровая паяльная станция DIY на базе Hakko T12. (DYI Project IronTron by S.PiC)

9 199 просмотров

Цифровая паяльная станция DIY на базе Hakko T12. (DYI Project IronTron by S.PiC)

Делаем паяльную станцию DIY...


Старый домашний паяльник, ласково называемый Франкенштейном, был собран из двух погоревших - из одного был взят нагревательный элемент, а из другого плата управления. Паять им было настоящее мучение: жало мгновенно остывало при контакте с припоем...


Давно хотелось стать обладателем хорошего паяльника, но цены на такие паяльники и паяльные станции очень кусачие. На форумах попалась интересная информация про наборы «сделай сам» на базе картриджа Hakko T12, в который входит жало, нагревательный элемент и термопара - судя по отзывам очень достойная вещь. Такой комплект и был заказан во время распродажи «Киберпонедельник» на алиэкспресс...

В сборке самого паяльника абсолютно ничего сложного, в том числе по этой теме есть куча видео, которое можно найти по запросу «Hakko T12».

Делаем паяльную станцию DIY...

Для получения полноценного изделия из данного кита нужен только блок питания (24v 3A) и корпус в который будет установлен контроллер. В качестве блока питания можно использовать зарядник от ноутбука (например: 19v 4a), но мы не ищем лёгких путей: в наличии был трансформатор от сломанного бесперебойника - к нему надо было лишь приделать диодный мост и несколько конденсаторов (Важно!!! Новая ревизия платы - если у вас напряжение питания больше чем 20V то не надо удалять резистор на плате контроллера. Не лишним будет установка SMD конденсатора на 0,1мкф в ручке паяльника). Плата контроллера небольшая и для корпуса народ что только не использует: от корпуса модема до пластиковой мыльницы. Корпус решено было сделать самому из куска оргстекла, который мне подарили для самоделок. Оргстекло досталось с отбраковки без плёнки, с царапинами - на помощь пришла виниловая плёнка.

Надеюсь, видео Вас не утомит и Вы получите удовольствие от просмотра :)
