Третья рука - своими руками

  • Опубликовано: 6 июля 2016

Третья рука - своими руками


Зачастую приходится выполнять некоторые работы с неподвижной деталью, а обе руки заняты. На пример при пайке двух мелких деталей. Одной рукой держишь паяльник, а в другой деталь. Вторую деталь необходимо зафиксировать. Или выполнять мелкие работы под лупой и т.д. Вот тут и пригодится "третья" рука.

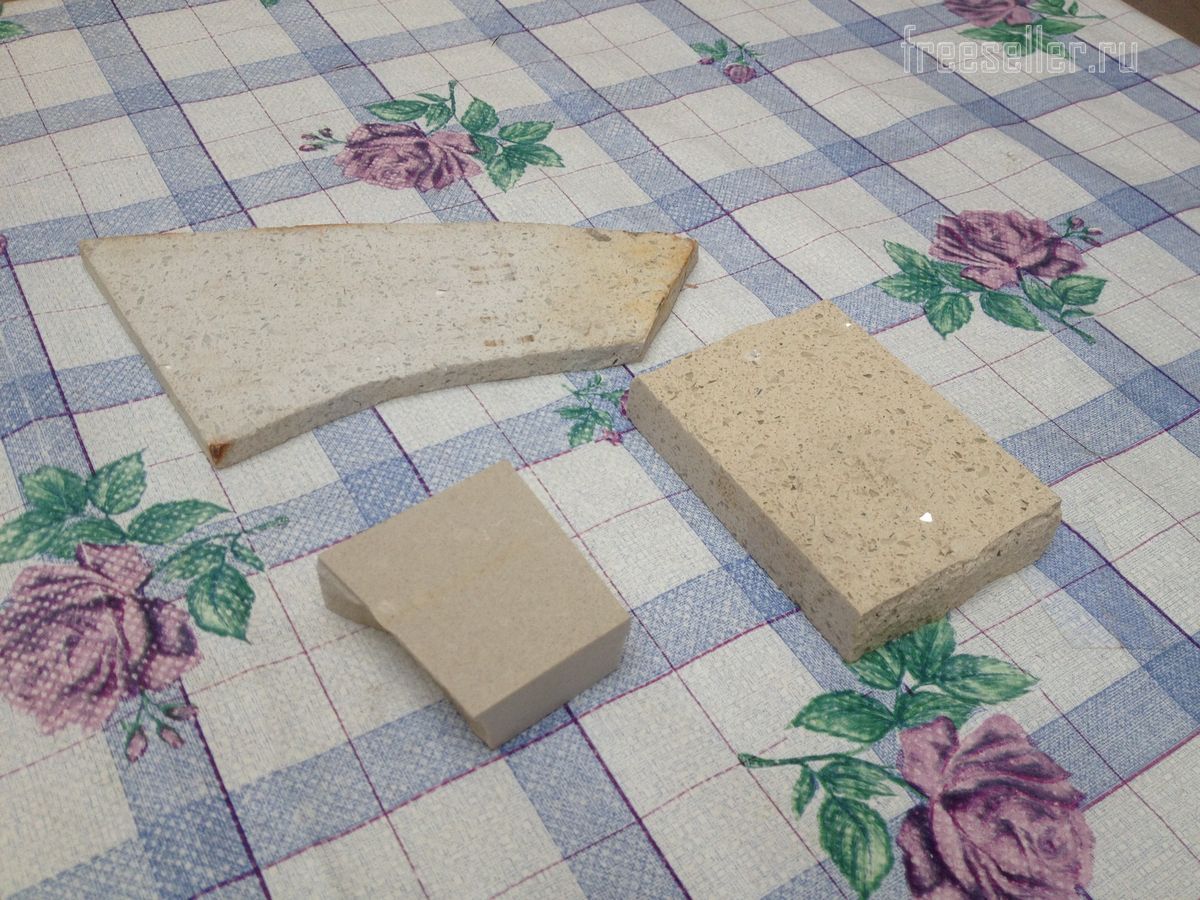

Случайно мне попались несколько обломков отлично полированных пластин из камня (гранит и т.п.)



Третья рука - процесс сборки



Обрезной машинкой "Болгарка" придал им правильные формы (прямоугольники, треугольники, трапеции и другие).

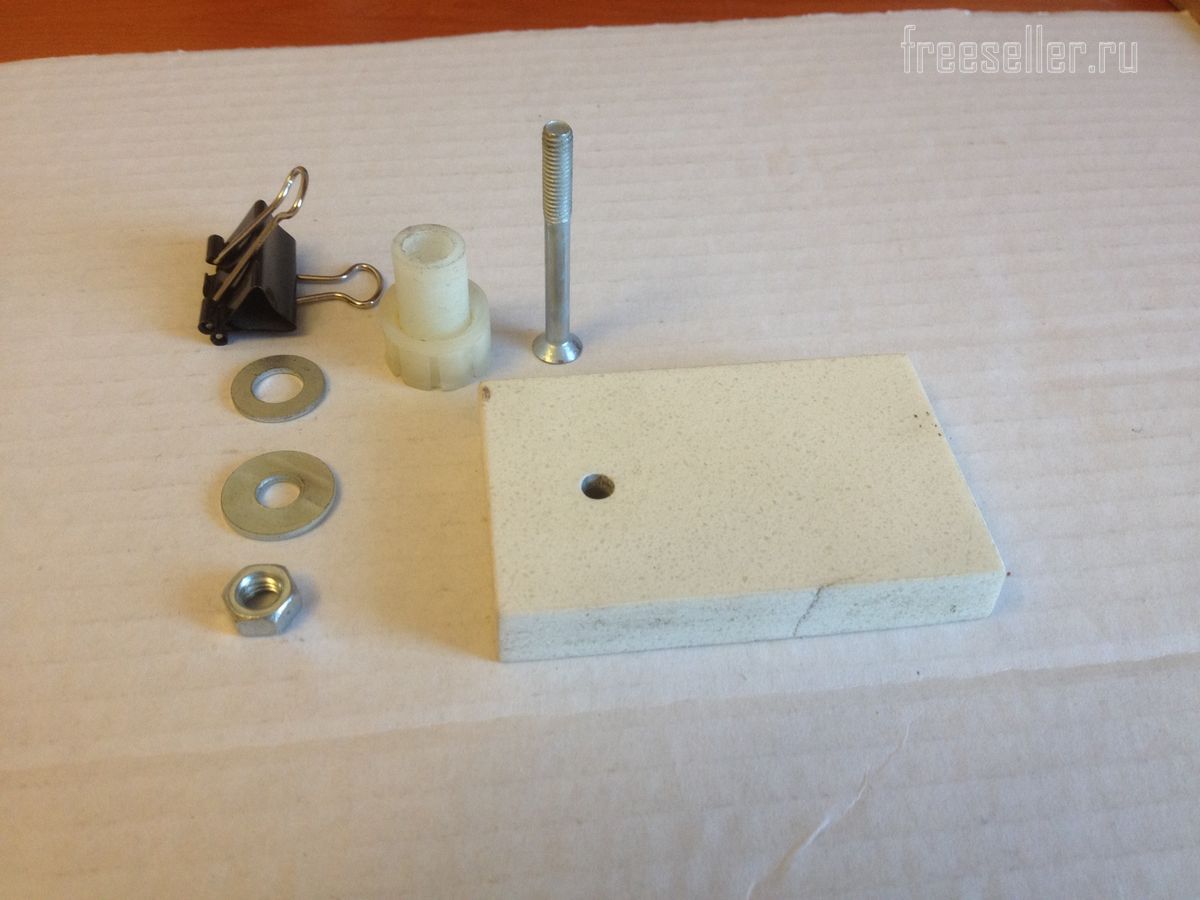

В одной из них просверлил отверстие.

Далее:

  • подобрал длинный винт с потайной головкой и гайкой;
  • пластмассовую трубку;
  • несколько шайб и
  • канцелярскую прищепку.

Для усовершенствования ещё мебельный металлический уголок.

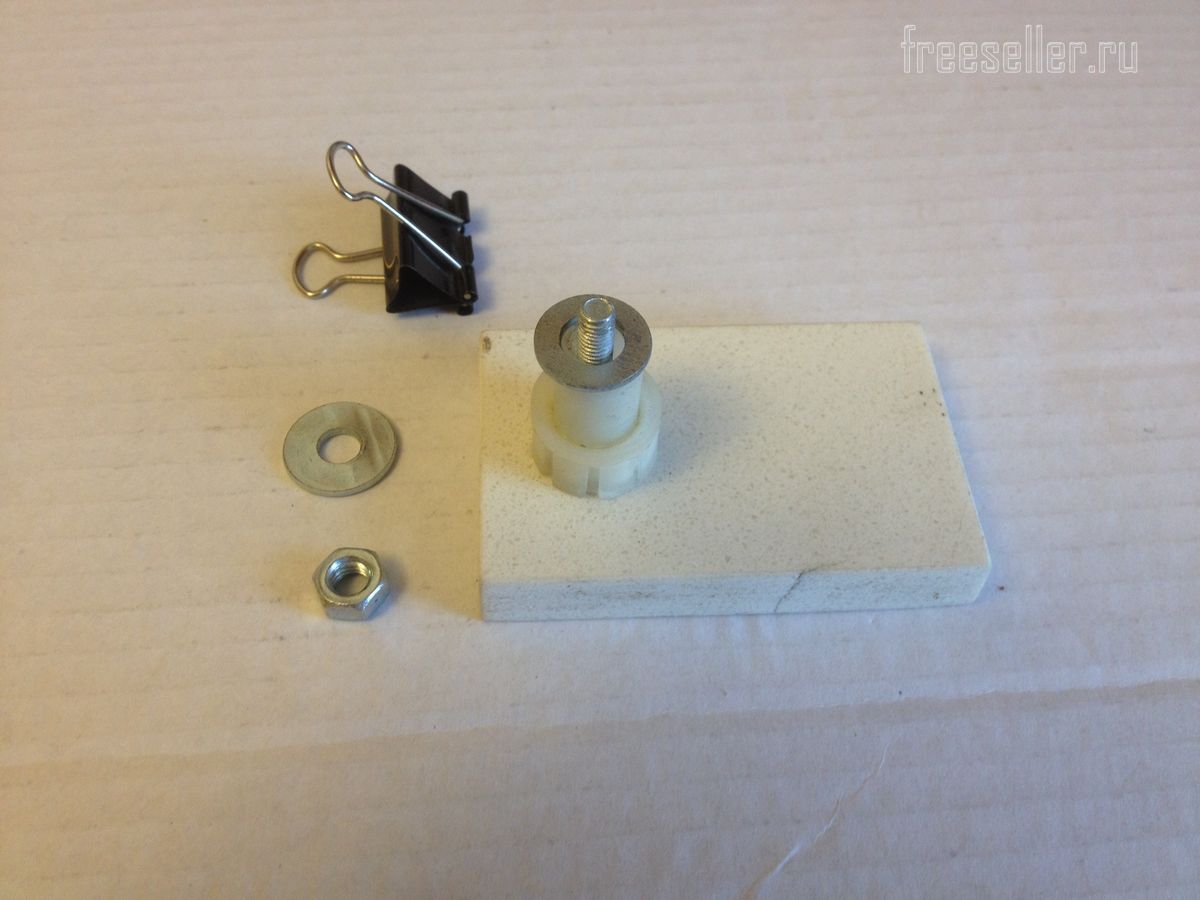

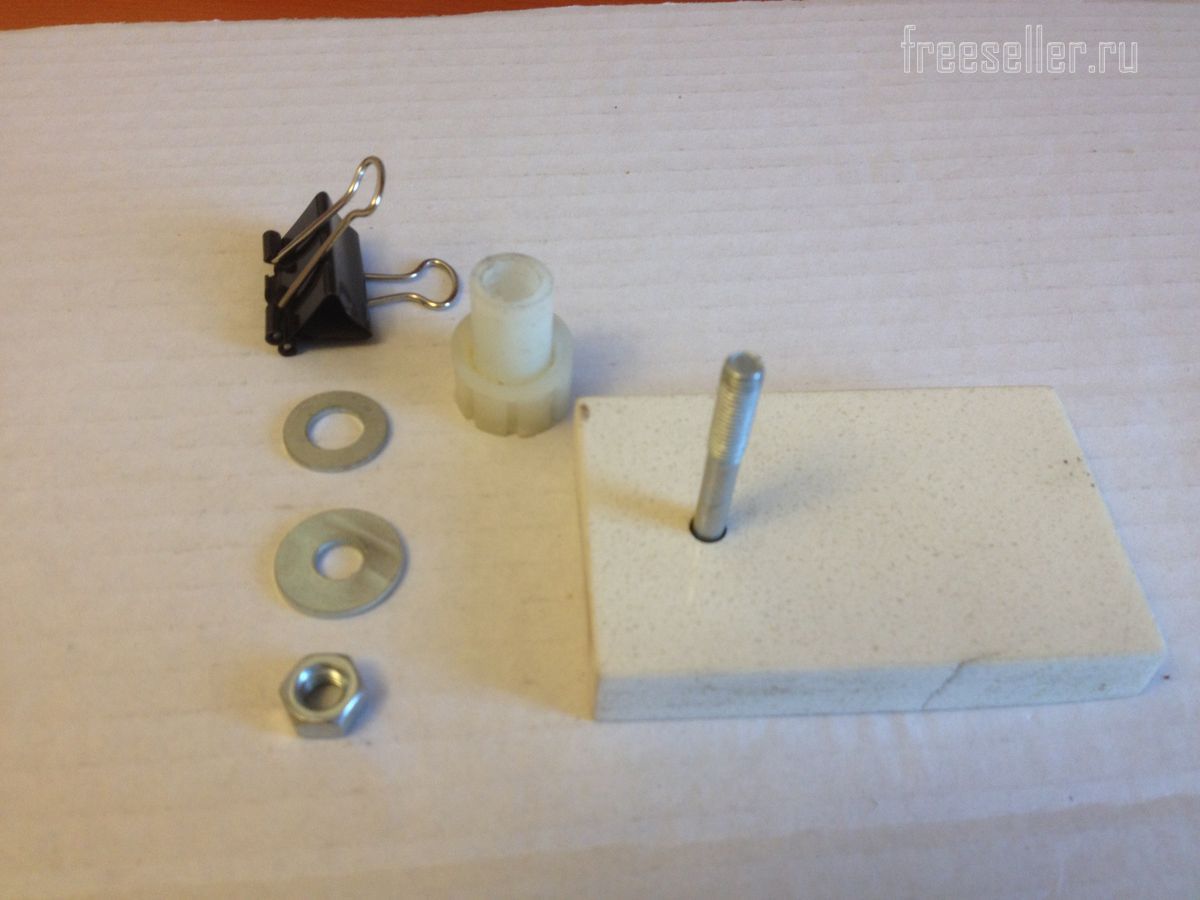

Сборка устройства легко проследить по фото.



Третья рука - процесс сборки Третья рука - процесс сборки Третья рука - процесс сборки

Третья рука - своими руками

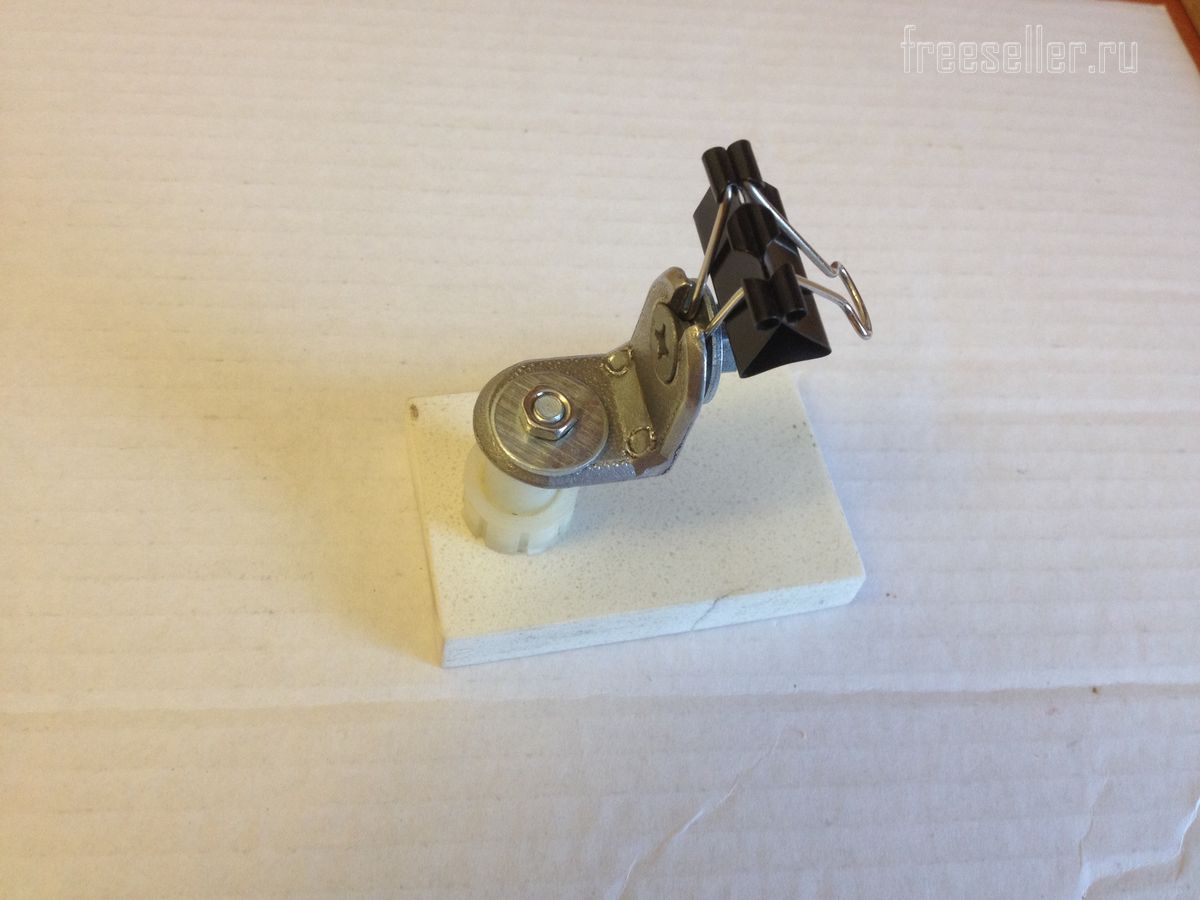

Всё готово. Прищепка зажимает в горизонтальной плоскости.

Далее добавляем мебельный уголок и плоскость зажима - вертикальная.



Третья рука - своими руками

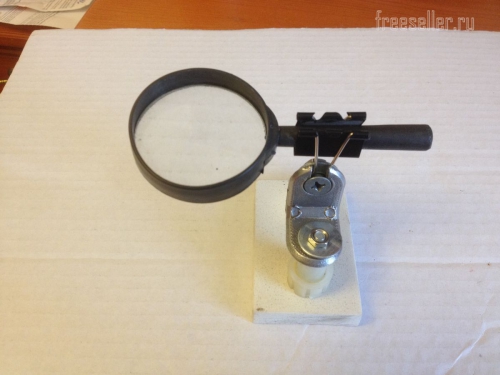

Применение широкое по необходимости. Красиво и просто!

Привет всем.

Гамир Хамитов


Третья рука - своими руками

gamir

Автор публикации

2

комментария

11 708

просмотров

Похожие самоделки

Комментариев 2
  1. Я бы еще предложил Вам в этом устройстве, вместо обычной гайки, использовать барашковую! Тогда будет намного быстрее и проще фиксировать уголок с канцелярским зажимом!
    0
    1. Согласен. Но у меня под рукой не было "барашка". Можно изменить высоту зажима, взяв другой уголок или пластину. Спасибо за внимание!
