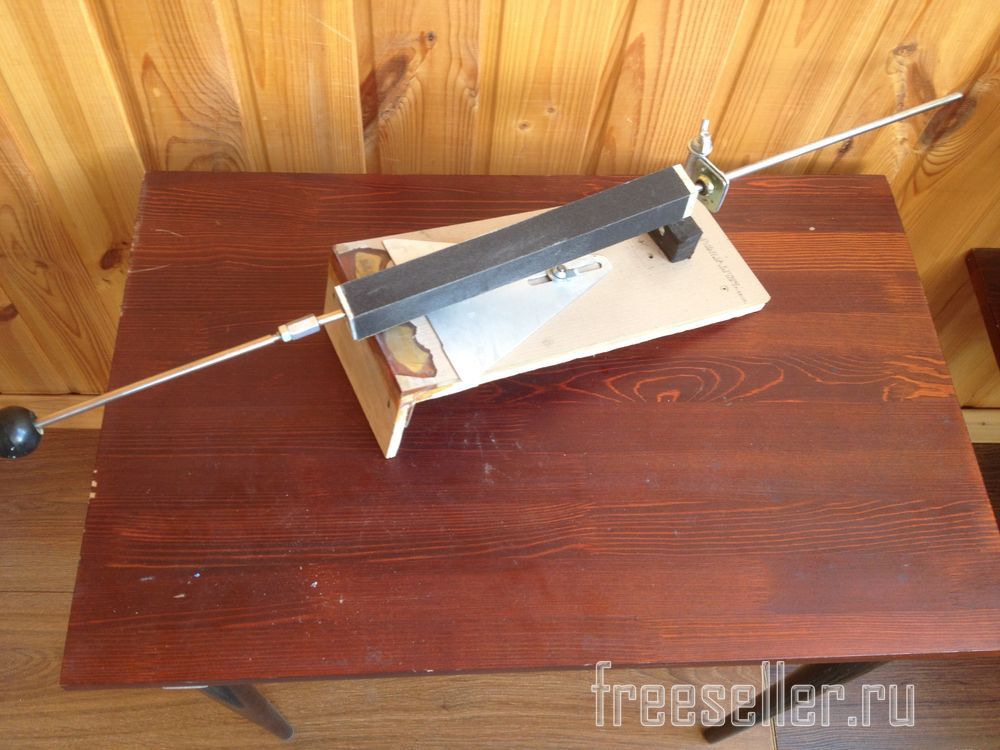

Точилка для ножей из жесткого диска и старой кофемолки

2 комментария 27 738 просмотров


Как сделать точилку для ножей своими руками.


Раньше я затачивал кухонные и другие ножи на наждаке или на точильном бруске.


Все ножи оказывались в царапинах да и острота заточки была плохая. Я задумался о специальном станке. Просмотрел много литературы и порылся в интернете и нашел то что хотел. Из нескольких вариантов выбрал свой и изготовил следующий станок для заточки.


Материалы

  1. Фанера или пластиковая пластина толщиной 10 мм.
  2. Винты, барашковые винты, шайбы и пруток (0,5 м.) с резьбой М6 или М8.

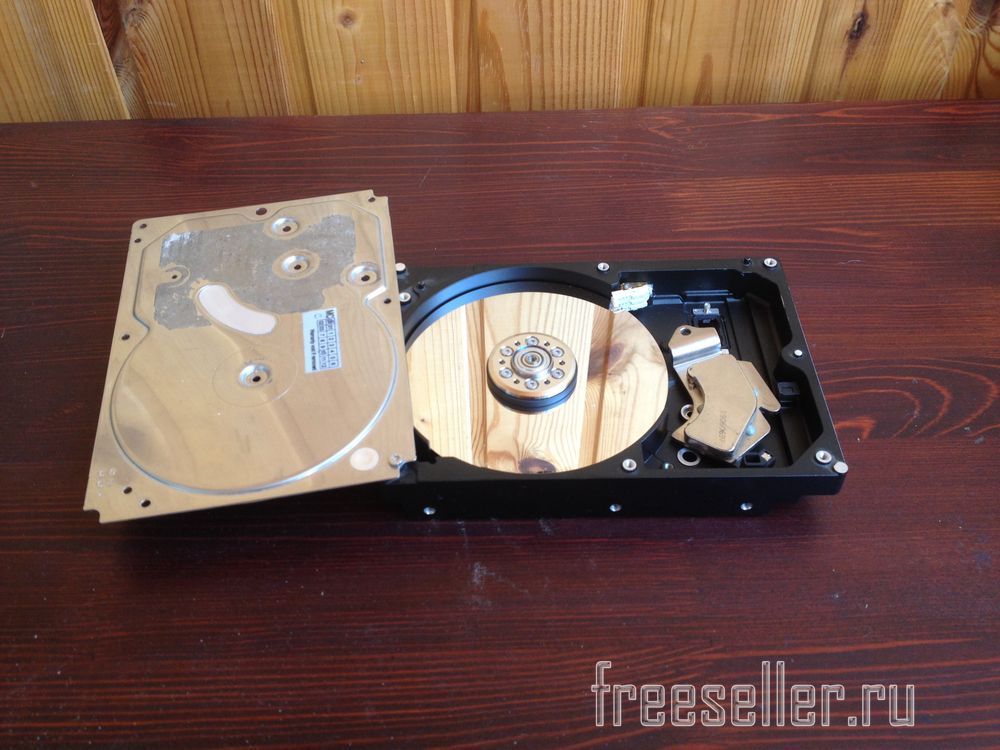

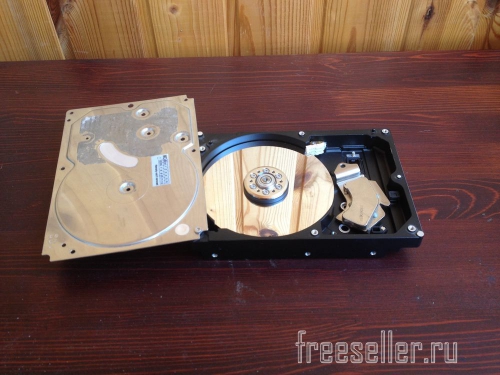

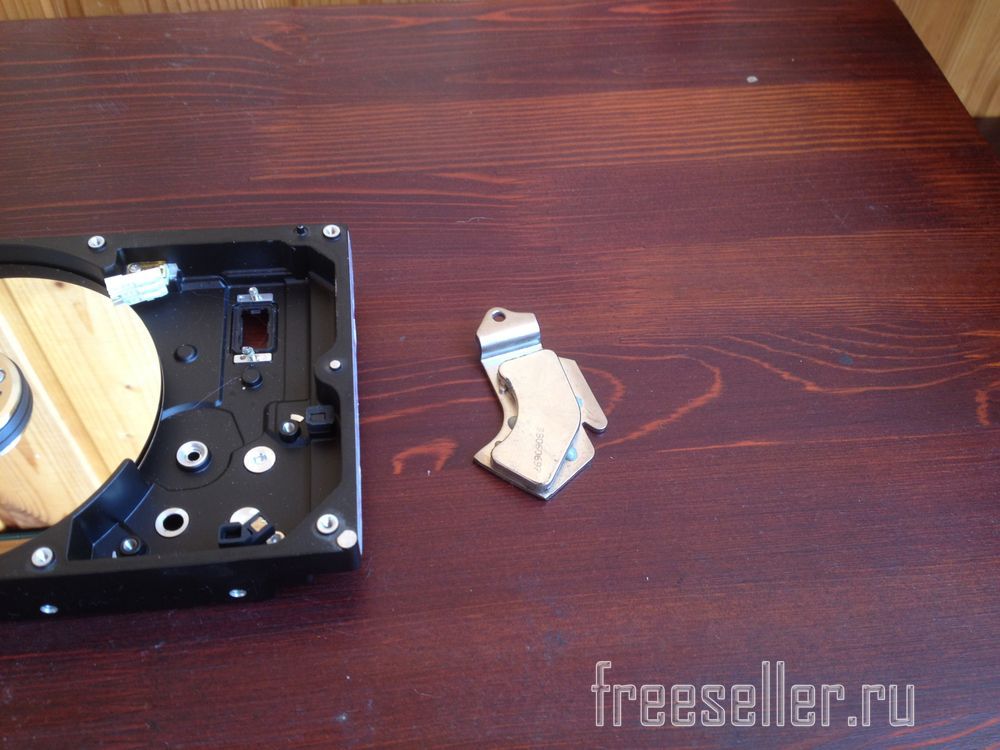

  3. Магниты от б/у жесткого диска компьютера.
Точилка для ножей из жесткого диска Точилка для ножей из жесткого диска


4. Подшипник от старой кофемолки.



Точилка для ножей из жесткого диска и старой кофемолки



5. Наждачные (абразивные шкурки) листы и бруски разной зернистости: 120, 320, 600, 1500.



Изготовление

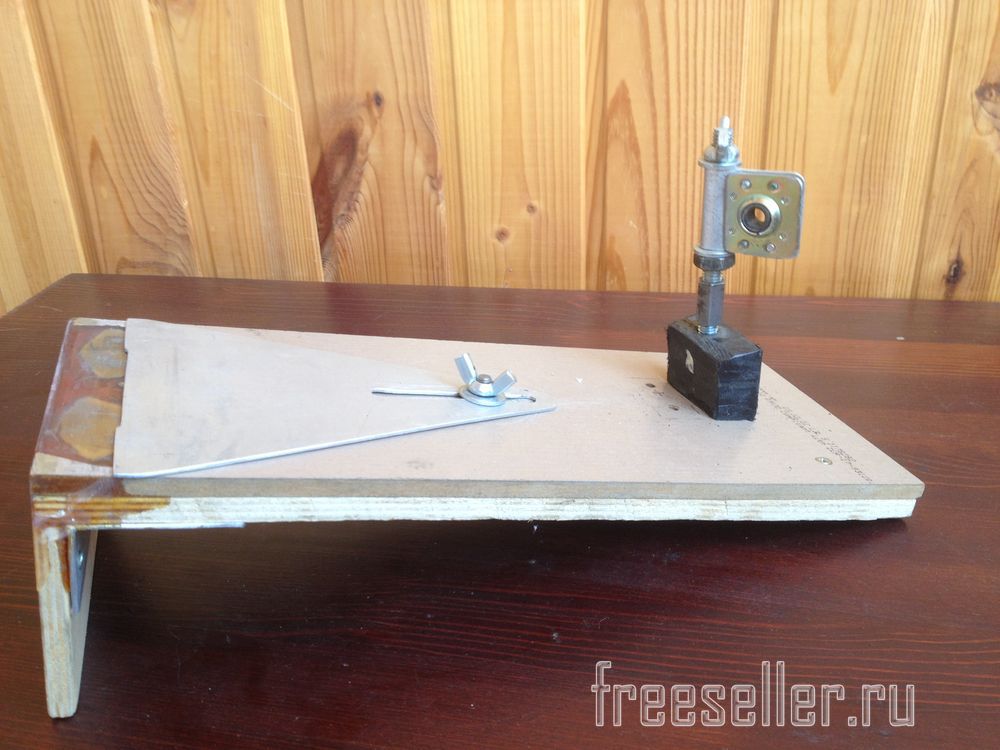

1. Неподвижную часть станка изготавливаем из фанеры (пластика). Полоски длиной 30 см. и 5 см. и шириной (10...12) см. скрепляем буквой Г снизу алюминиевым уголком. В верней части устанавливаем 1 или 2 магнита (их заливаем эпоксидной смолой). В нижней противоположной части сверлим отверстие и устанавливаем вертикально прут с резьбой (высота 12...15 см.) с подшипником.



Точилка для ножей из жесткого диска и старой кофемолки



На поверхности (для упора затачиваемого ножа) устанавливаем подготовленный алюминиевый (или нержавейка) с прорезью в середине пластину (толщиной до 2мм.) с барашковым зажимом.

2. Подвижная часть двух вариантов:

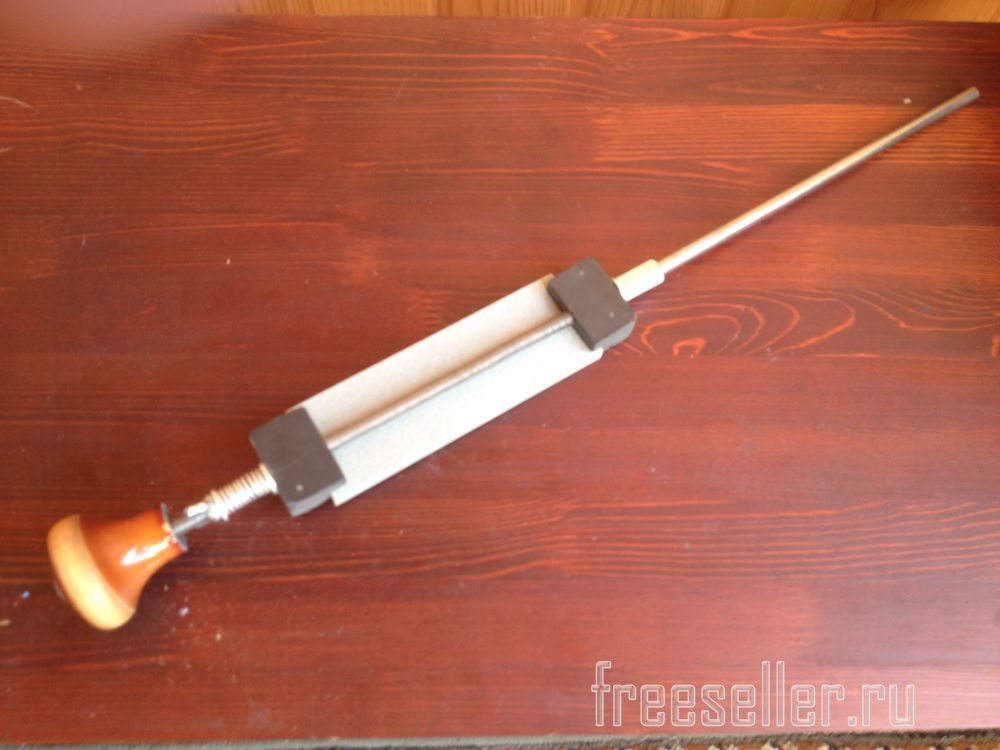

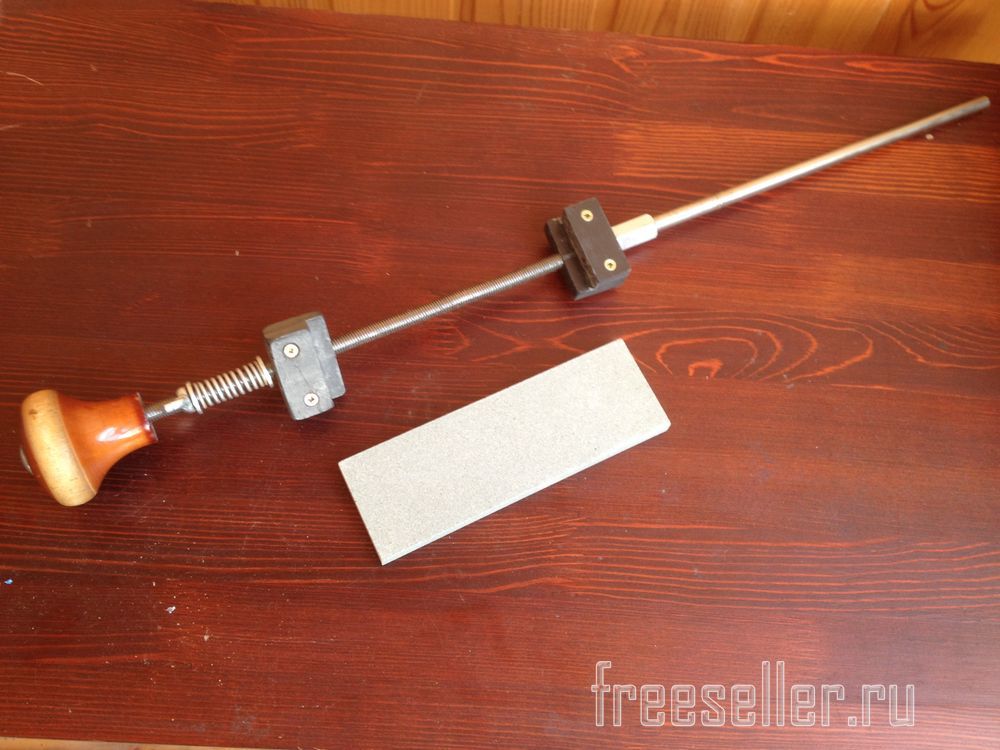

Вариант А. Для заточки брусками.



Точилка для ножей из жесткого диска и старой кофемолки

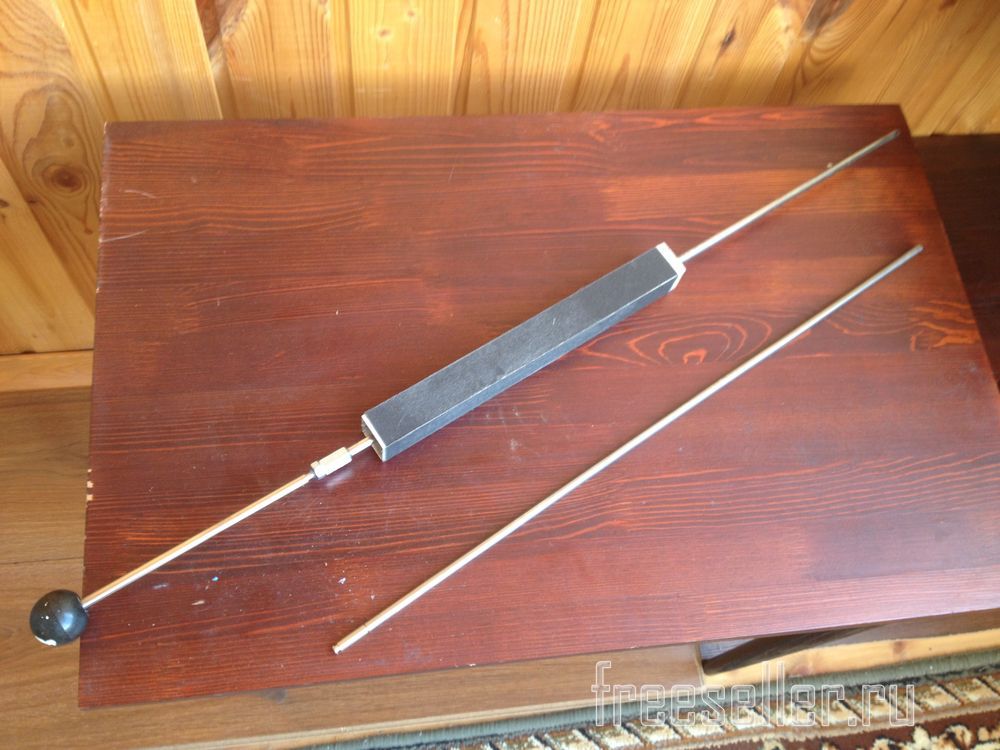

Вариант Б. Для заточки абразивными шкурками.



Точилка для ножей из жесткого диска и старой кофемолки

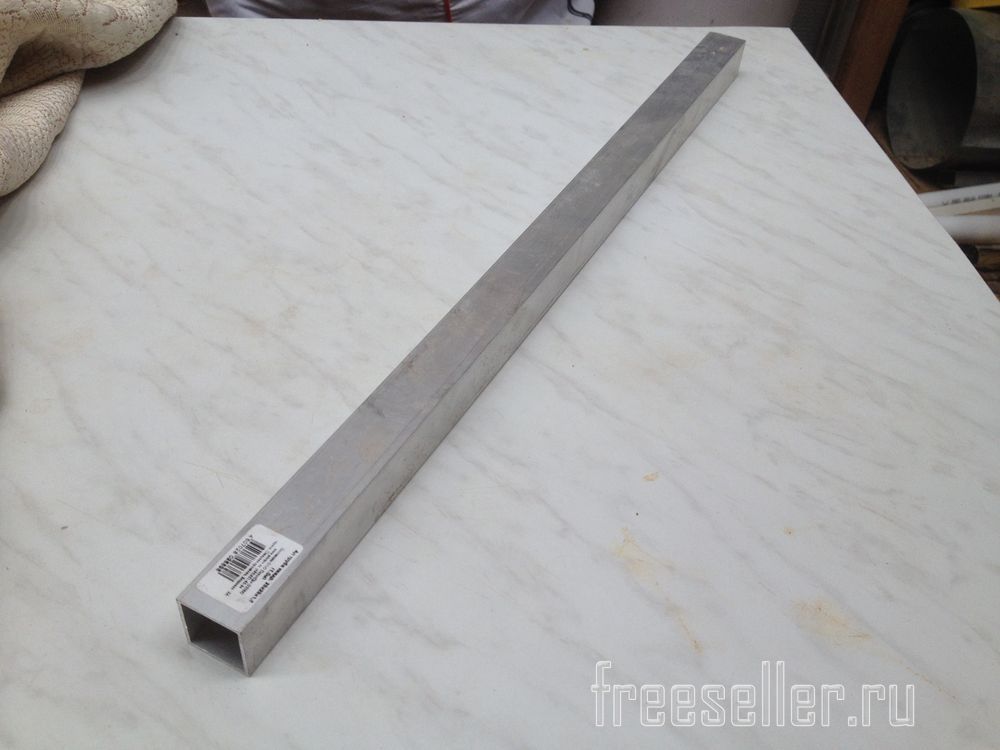

У алюминиевого профиля 4 стороны шириной 25 мм.



Точилка для ножей из жесткого диска и старой кофемолки



На каждую сторону наклеивается полоска абразивной шкурки разной зернистости: 120, 320, 600, 1500. Для наклейки я использую канцелярский клей-карандаш. После использованная полоска шкурки легко снимается ножом и наклеивается новая полоса.

Точилка для ножей из жесткого диска и старой кофемолки

Процесс заточки

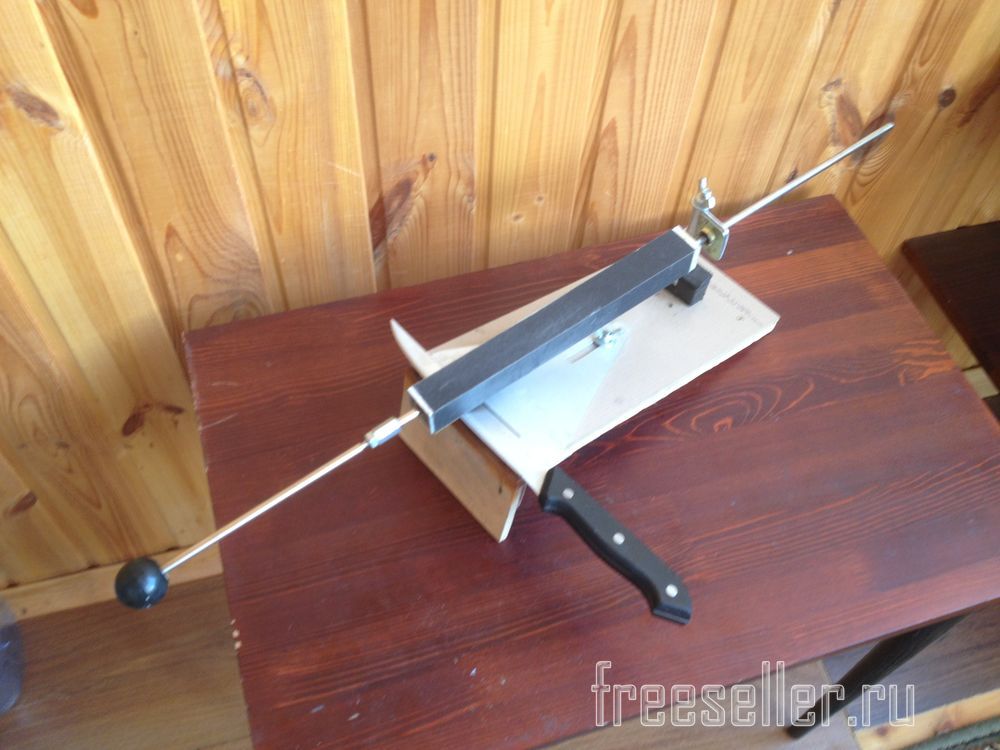

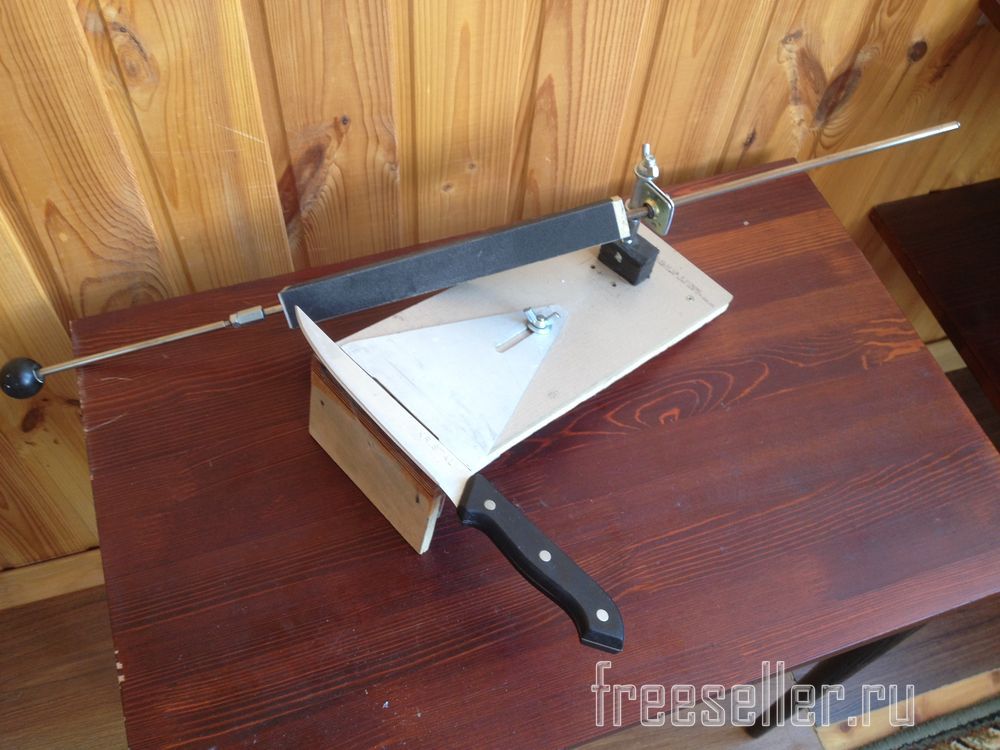

1. Устанавливаем затачиваемый нож как на фото.



Точилка для ножей из жесткого диска и старой кофемолки



Нож четко фиксируется за счет магнита и отпадает необходимость закреплять его механически.


С помощью подвижного упора выставляем нож вверх до необходимого положения и закрепляем упор барашковым винтом.

Ставим подвижную часть станка на нож.


Точилка для ножей из жесткого диска и старой кофемолки



Теперь выставляем угол заточки опуская вниз или поднимая подшипник с помощью винтов.



Точилка для ножей из жесткого диска и старой кофемолки



Для первой заточки поворачиваем к лезвию ножа сторону с минимальной цифрой зернистости 120 (самой грубой).

затачиваем до получения сплошной полосы на кромке лезвия (шириной 0.5...1 мм.)


Переворачиваем нож и всё повторяем.


Процесс продолжаем шкуркой 320, 600, 1500.


Теперь можно ножом бриться.


Такой же порядок заточки заточными брусками. Но в этом случае имеются несколько недостатков:


1. Средняя часть бруска со временем вырабатывается тогда угол заточки "плавает", чего нет в первом варианте.

2. Бруски с разной зернистостью необходимо менять, а в первом варианте для изменения зернистости необходимо только поворачиваем грань. Снятие бруска происходит отжиманием пружины двумя пальцами.


Точилка для ножей из жесткого диска и старой кофемолки



Теперь все ножи заточены полным циклом. Если некоторые из ножей в процессе использовании тупятся. Я только правлю эти ножи с зерном 600 или 1500, двумя-тремя движениями на каждую сторону ножа.


Спасибо за внимание!

"Полезные самоделки" от Гамира Хамитова.
