Портативный самодельный USB паяльник

  • Опубликовано: 15 января 2017

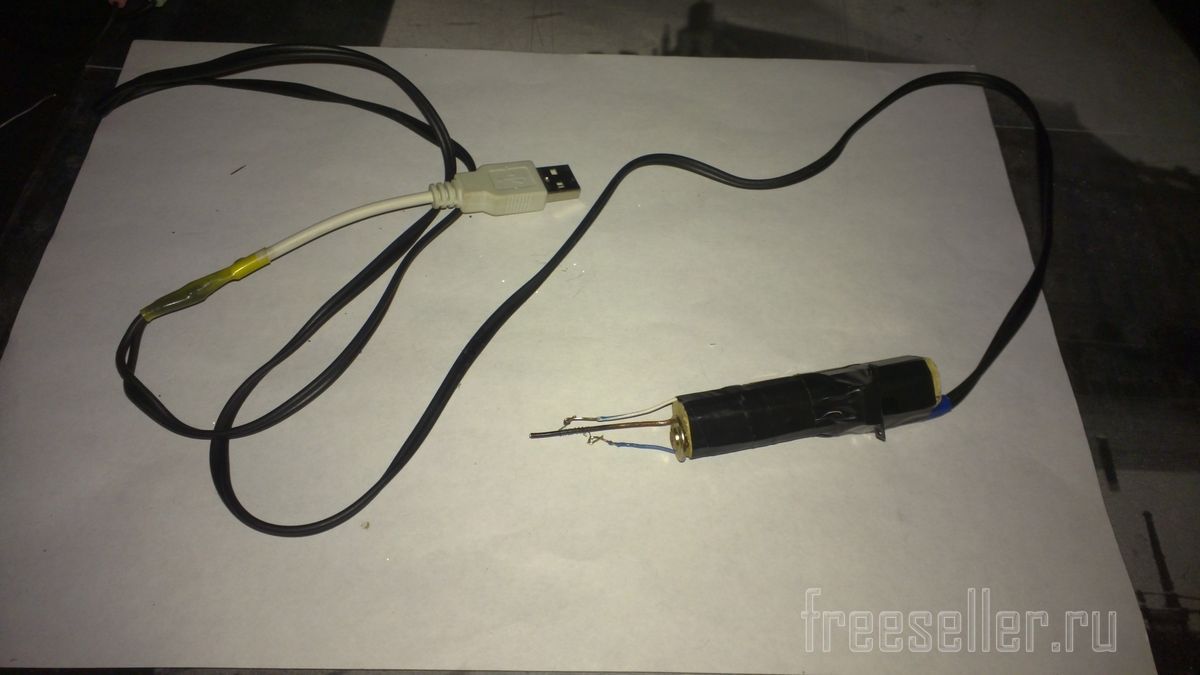

Портативный самодельный USB паяльник


Портативный самодельный USB паяльник Удобный и компактный паяльник своими руками, работающий от USB. Быстро нагревается и остывает. Паяй, где хочешь, подключив power bank.


Сейчас в сети куча различных самодельных паяльников. Решил сделать, что то среднее, простое в исполнении и взять лучшее из просмотренных мной самоделок.


Цель была сделать паяльник компактный, быстро нагревающийся, легкий и главное портативный.

От встроенного аккумулятора решил отказаться для уменьшения веса и удобства работы. Провод не мешает. Можно прикрутить лампочку для подсветки рабочей области с отдельной кнопкой.


Материалы и инструменты

Для изготовления самоделки нам понадобится:

  • Деревянный брусок (я взял 7см х 1,5см х 1,5см);
  • Медная проволока диаметром 1мм и длиной 9см (можно и длиннее);
  • Нихромовая проволока длиной 7см (брал из старого паяльника);
  • Блот или саморез с плоской шлякпой (можно шайбочку подложить);
  • Выключатель;
  • 2 тонких проводка (я взял из витой пары);
  • USB штекер с проводом необходимой вам длины;
  • Изолента, термоусадка и супер клей;
  • Стекловолокно.

Из инструментов:

  • Паяльник;
  • Плоскогубцы;
  • Отвертка под болт или саморез.

Изготовление паяльника

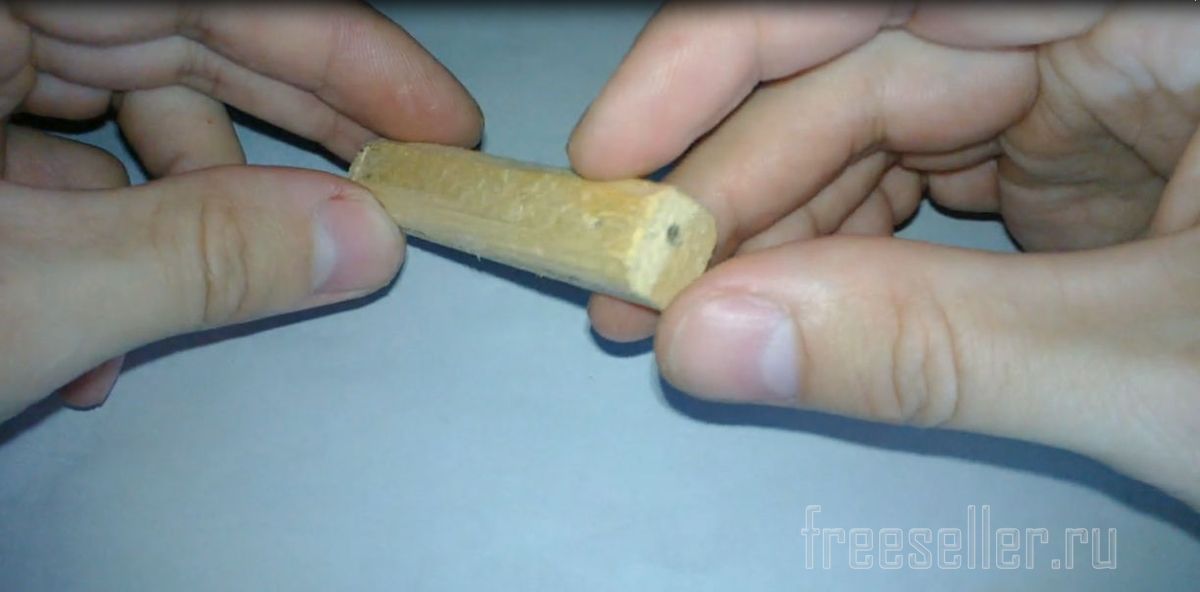

Первым делом надо подготовить брусок. Подогнать по длине так, чтобы удобно было держать, сточить углы.



./p>

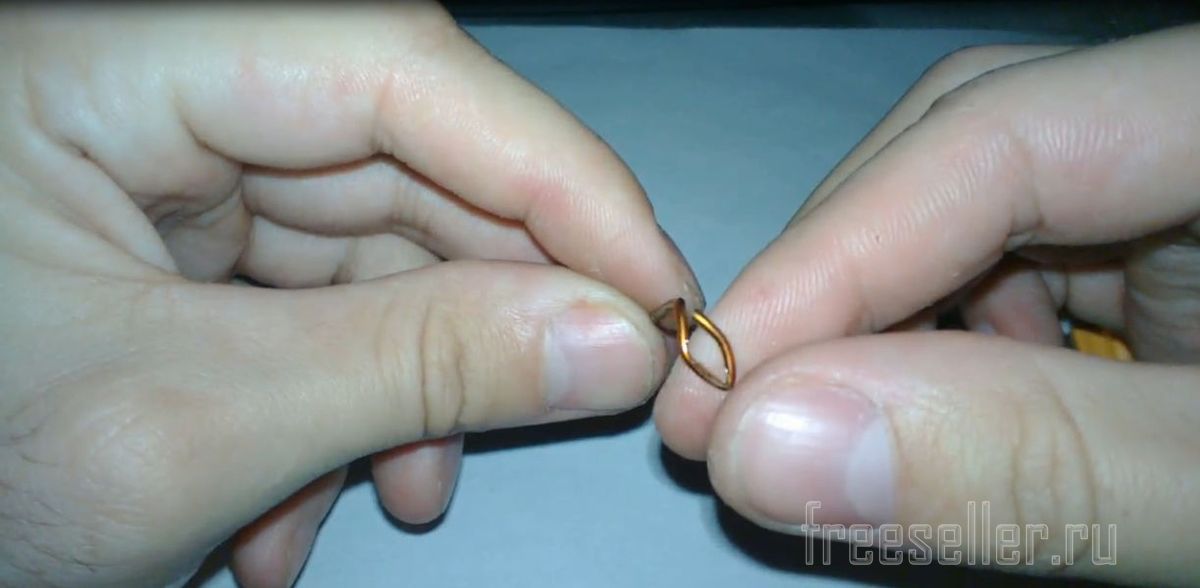

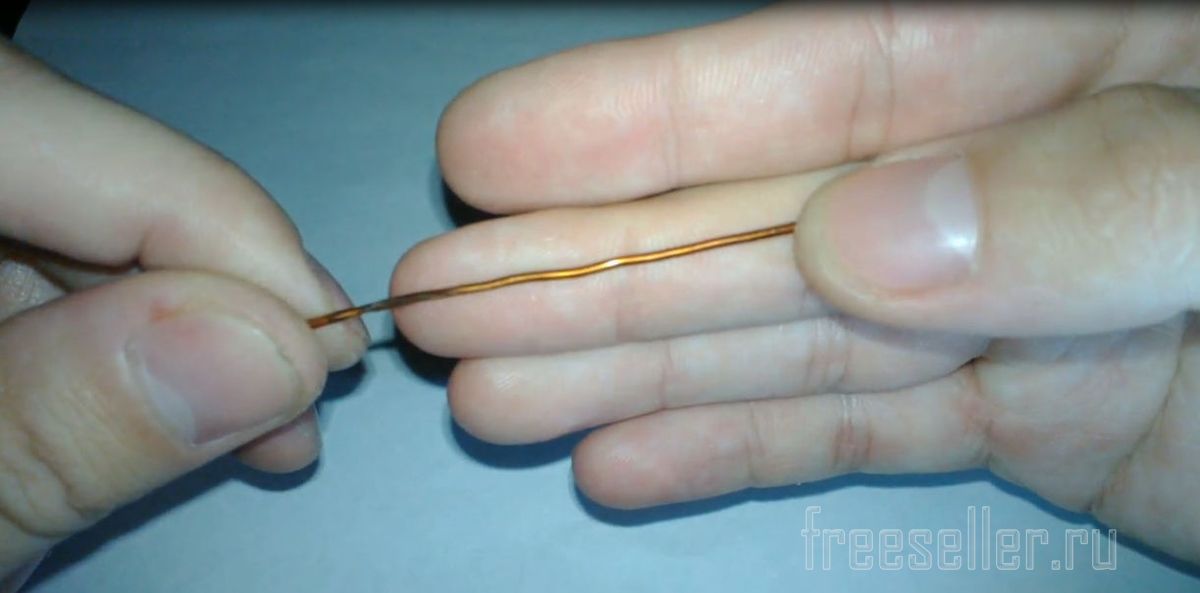

Берем медную проволоку с диаметром 1мм от 9см до 12см и сгибаем плоскогубцами на одном конце кольцо, чтобы пролез болт или саморез.

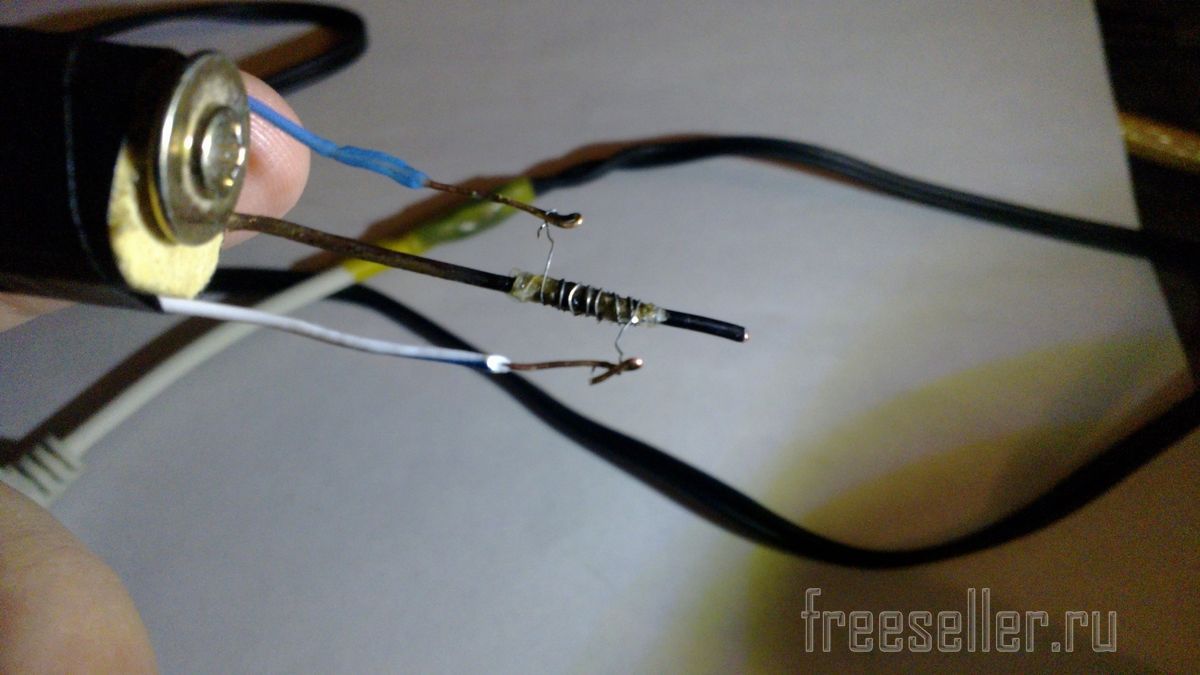

Берем нихромовую проволоку длиной 7см и наматываем по спирали(по плотнее, но чтобы не соприкасалась между собой) на прямой конец медной проволоки, оставив рабочее место для пайки. Фото в статье делал когда не было стекловолокна под рукой. Имейте ввиду, что изоляция должна быть, хоть у меня и без нее заработало все нормально.

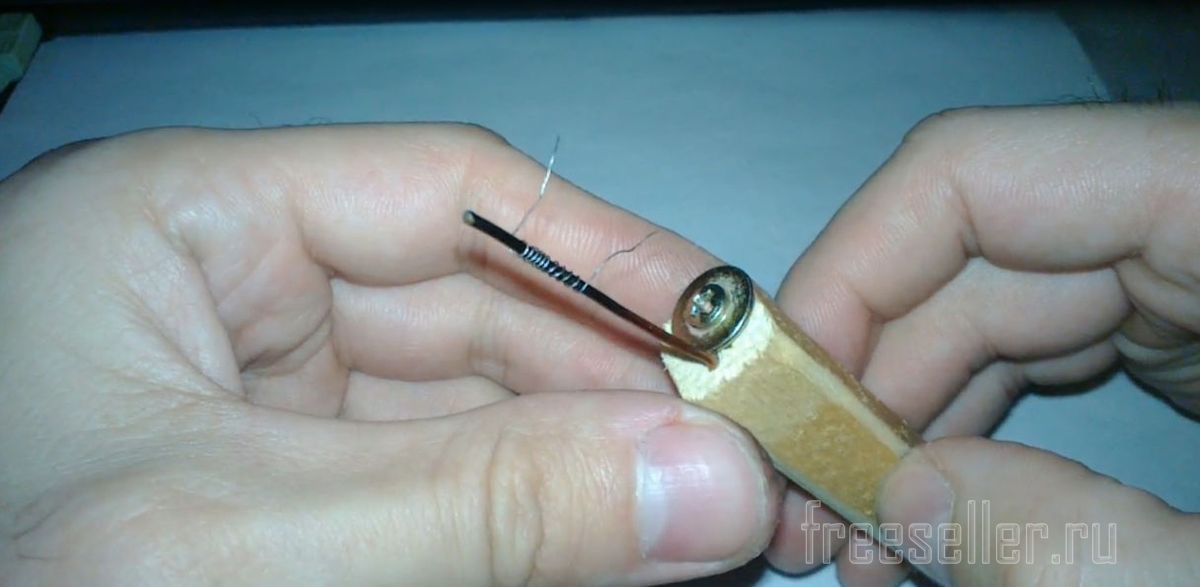

Далее прикручиваем медную проволоку к бруску болтом или саморезом.

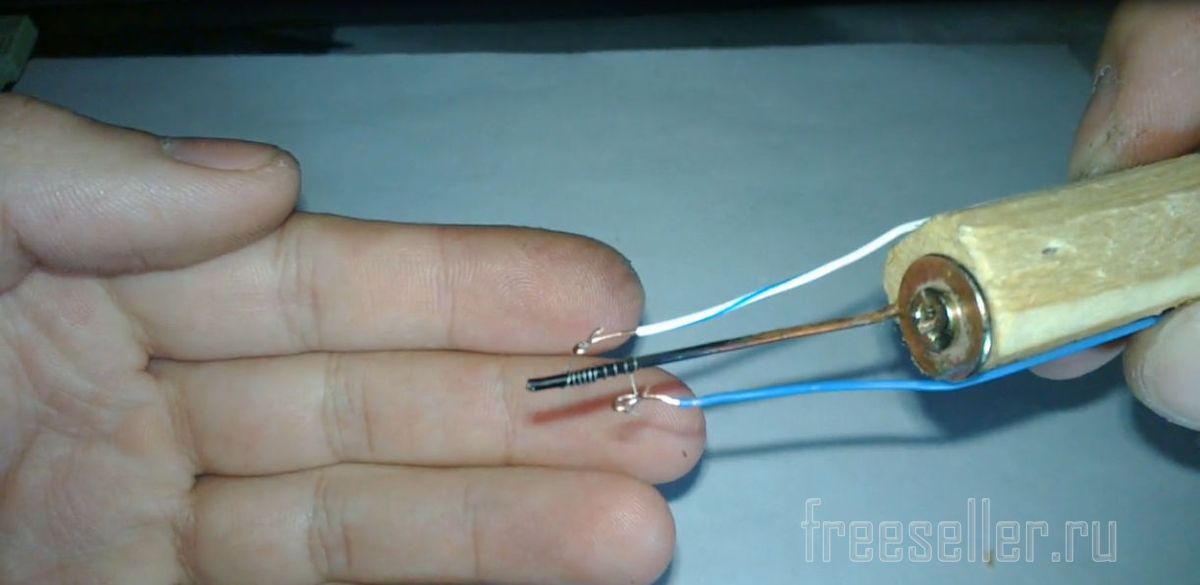

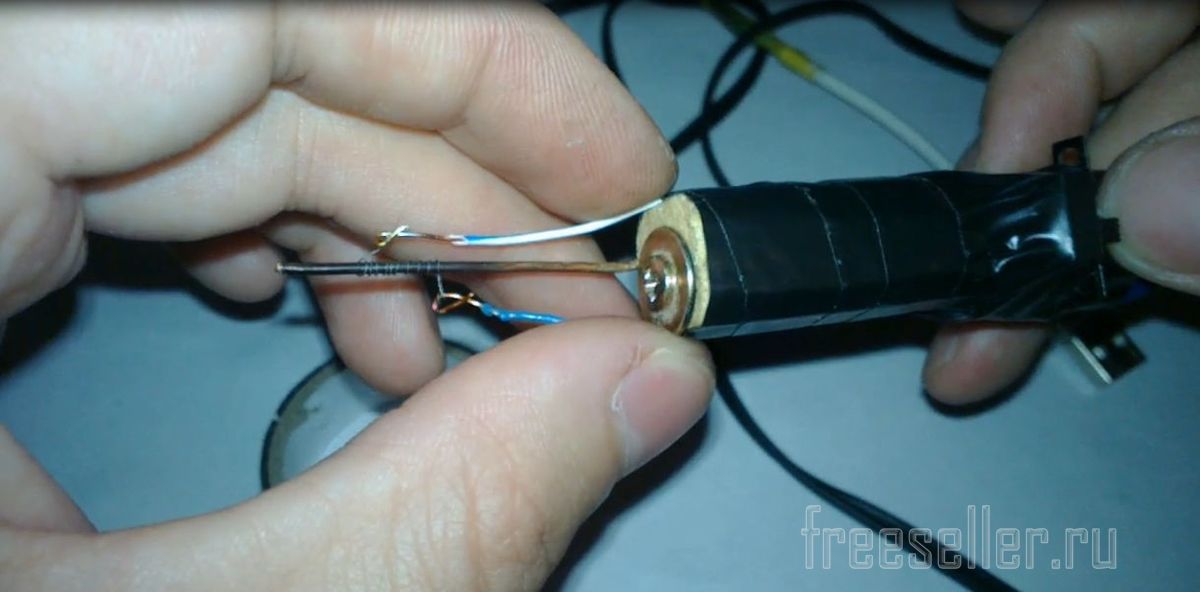

Прикручиваем два медных проводка к нихромовой проволоке как показано на фото.

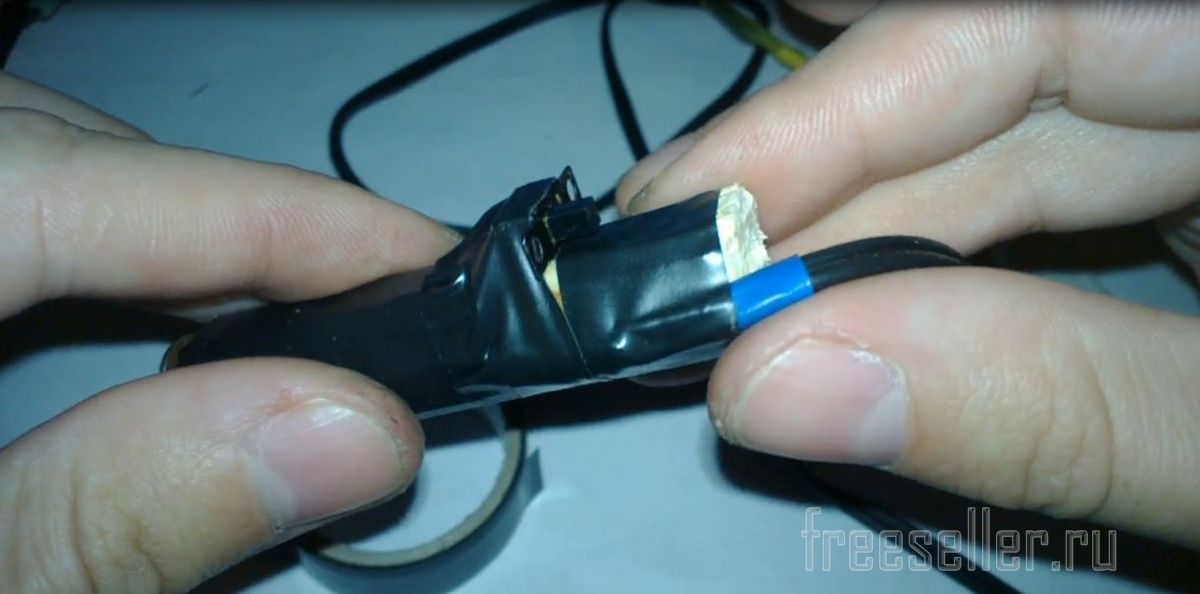

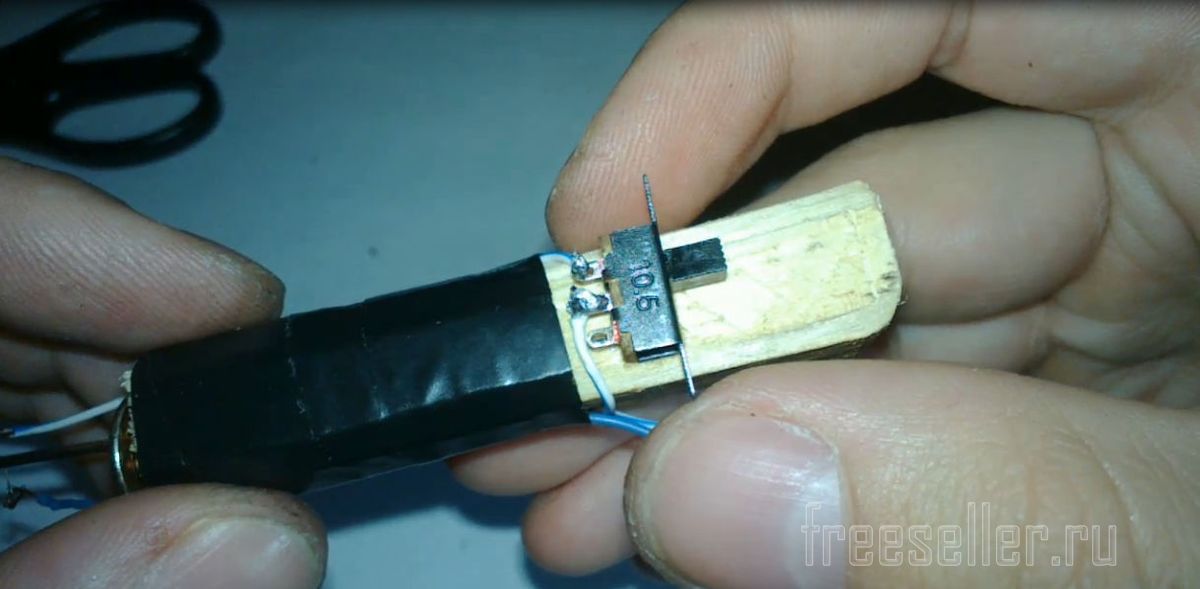

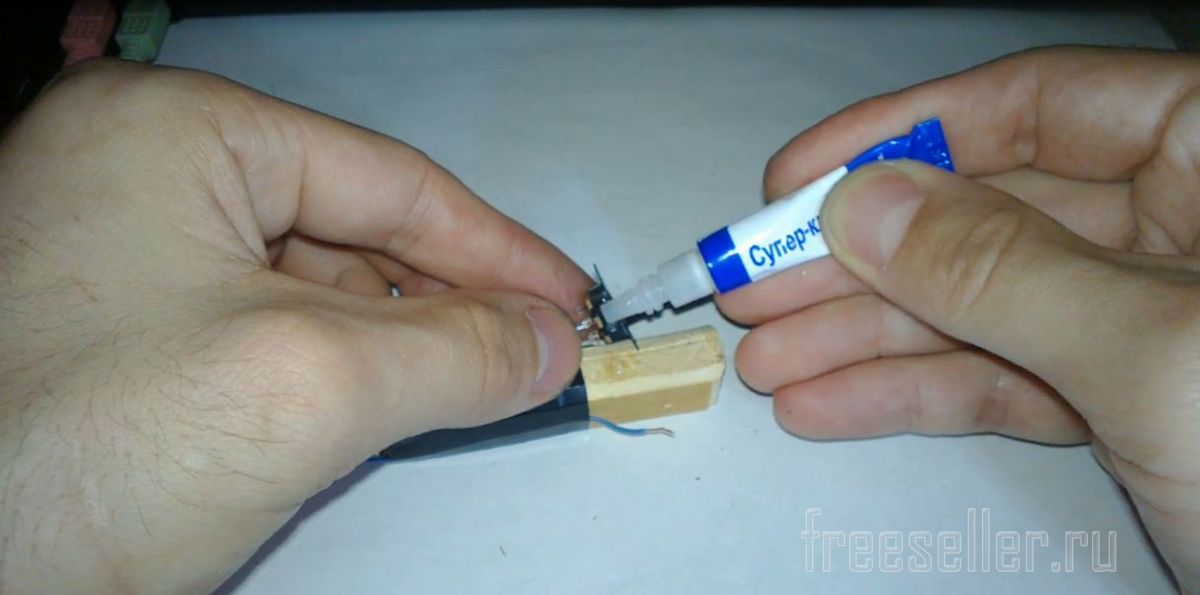

Приклеиваем выключатель к бруску, припаиваем проводки к выключателю и обматываем нижнюю часть бруска изолентой, чтобы зафиксировать провода.

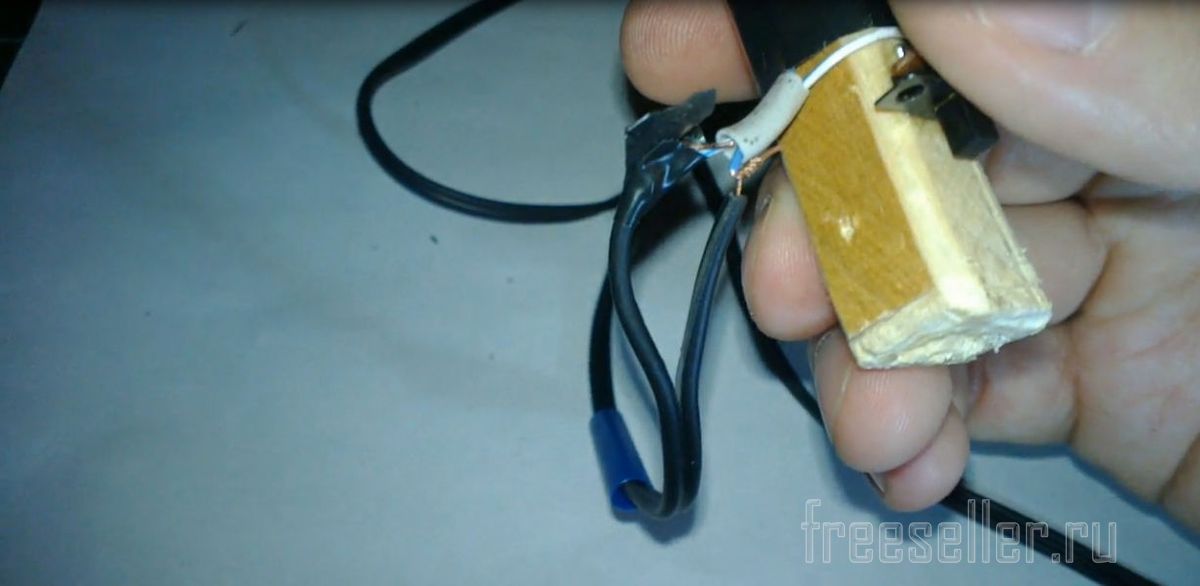

Далее берем USB штекер с проводом и соединяем с проводами. Полярность не имеет значения. Не забываем изолировать провода друг от друга перед термоусадкой места соединения проводов.





Приматываем изолентой провод к бруску и на этом все.

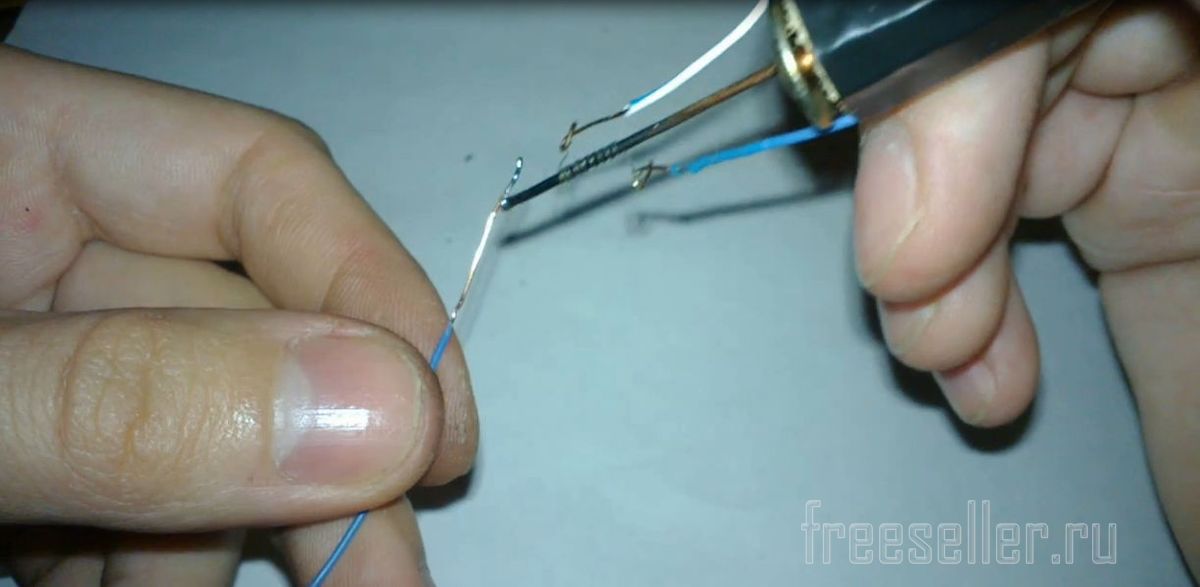

Приступаем к тесту паяльника.





Я взял блок питания 5В 2А, но достаточно силы тока и 1А. Нагревается до рабочего состояния за 20 – 30 секунд. Залудить провод не составило труда. Мелкие детали паяет хорошо. Большие элементы, где много олова, не потянет. А если и потянет, то долго греть придется)



Видеозапись пошаговой сборки и работы устройства для ознакомления.
