Зарядное устройство аккумуляторов 18650 своими руками

  • Опубликовано: 6 февраля 2017

Зарядное устройство аккумуляторов 18650 своими руками


Зарядное устройство аккумуляторов 18650 своими руками. Сейчас очень популярны аккумуляторные батареи типа 18650. Их используют в повер банках, мощных фонариках, лазерных указках, портативных колонках и для различных поделок. Продаются как с зарядным устройством, так и отдельно.


В этой статье я покажу, как сделать простое зарядное устройство для этих аккумуляторных батарей.

Сборка и тестирование зарядного устройства



Материалы и инструменты

Нам понадобится:

  • Шприц 20мл;
  • медных проводка;
  • Пружинка от держателя батарей (из старой техники или игрушек);
  • Модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом (ссылка на модуль);
  • Термоклей;
  • Аккумуляторная батарея тип 18650 (ссылка на батарею).

Из инструментов:

  • Паяльник;
  • Клеевой пистолет;
  • Канцелярский нож.

Изготовление зарядного устройства

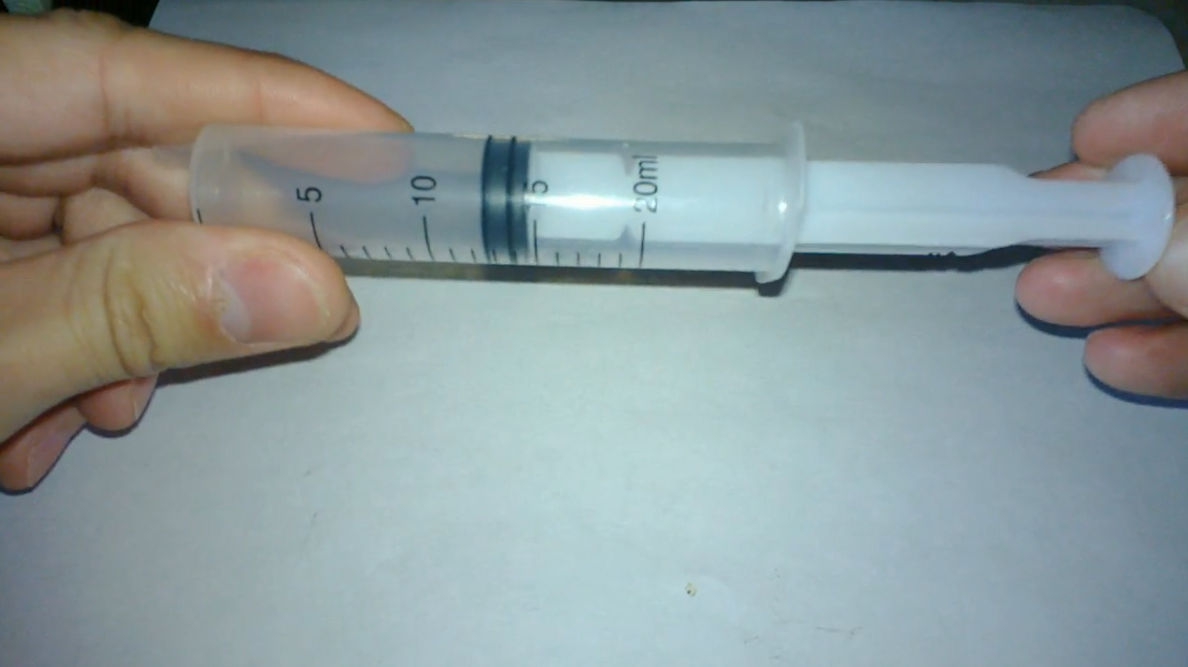

Нам понадобится медицинский шприц на 20мл и аккумуляторная батарея типа 18650.


медицинский шприц для изготовления зарядного устройства для батарее

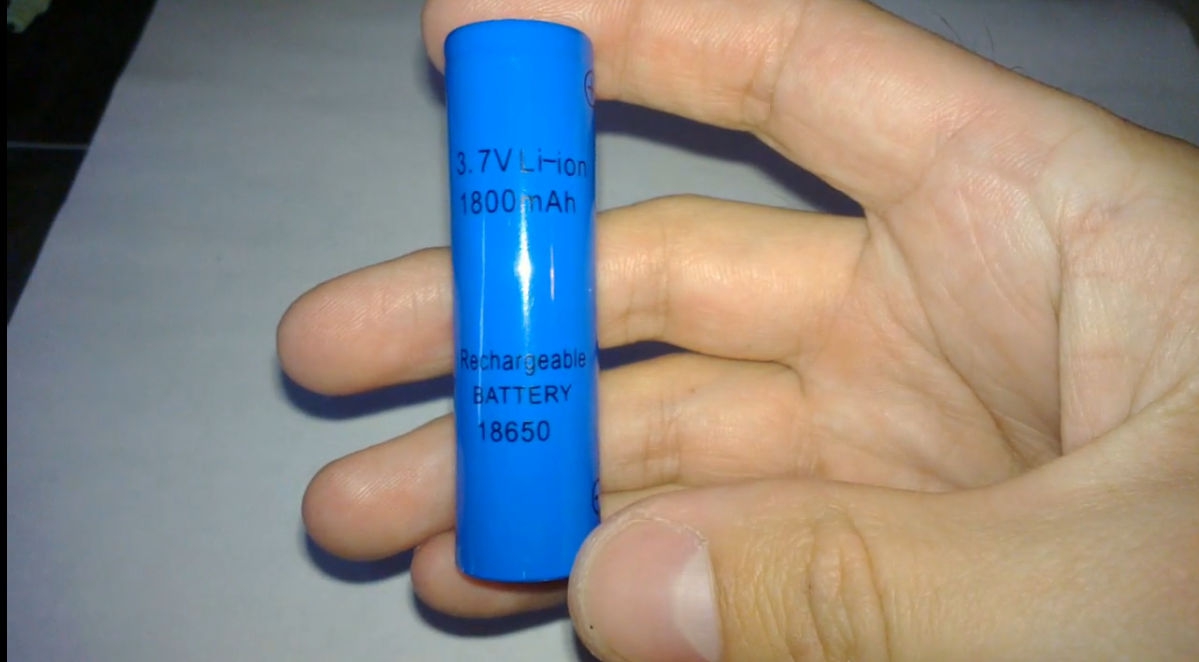

аккумуляторная батарея типа 18650

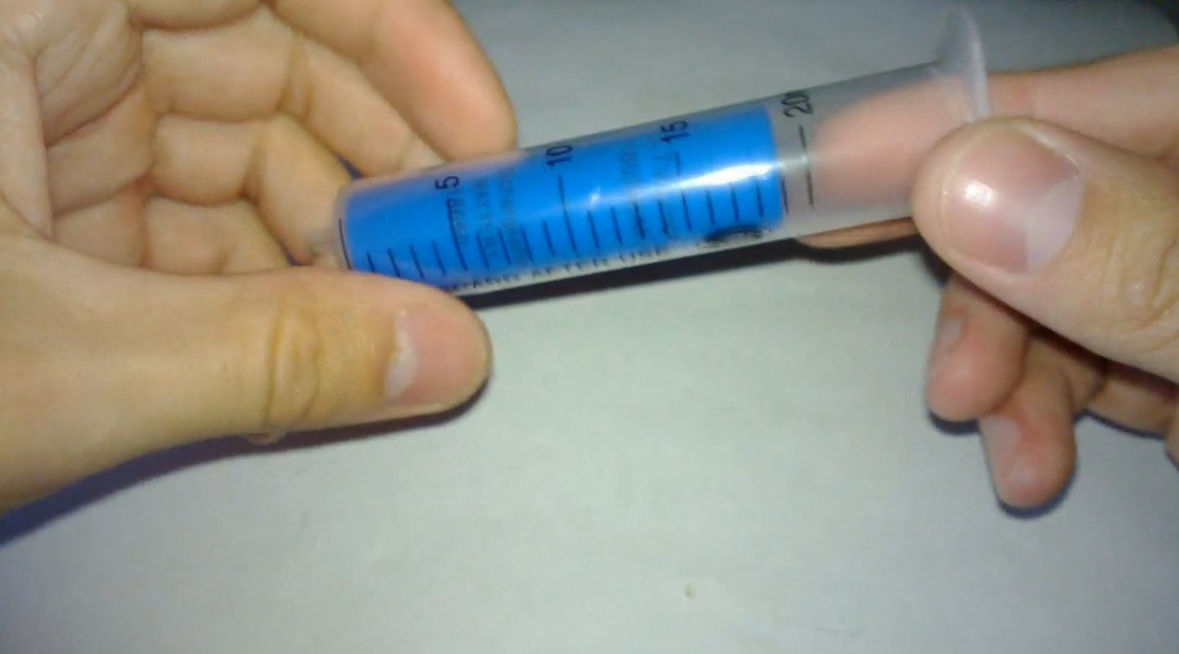

Шприц идеально подходит под размеры батареи.


Изготовление зарядного устройства для аккумуляторов типа 18650

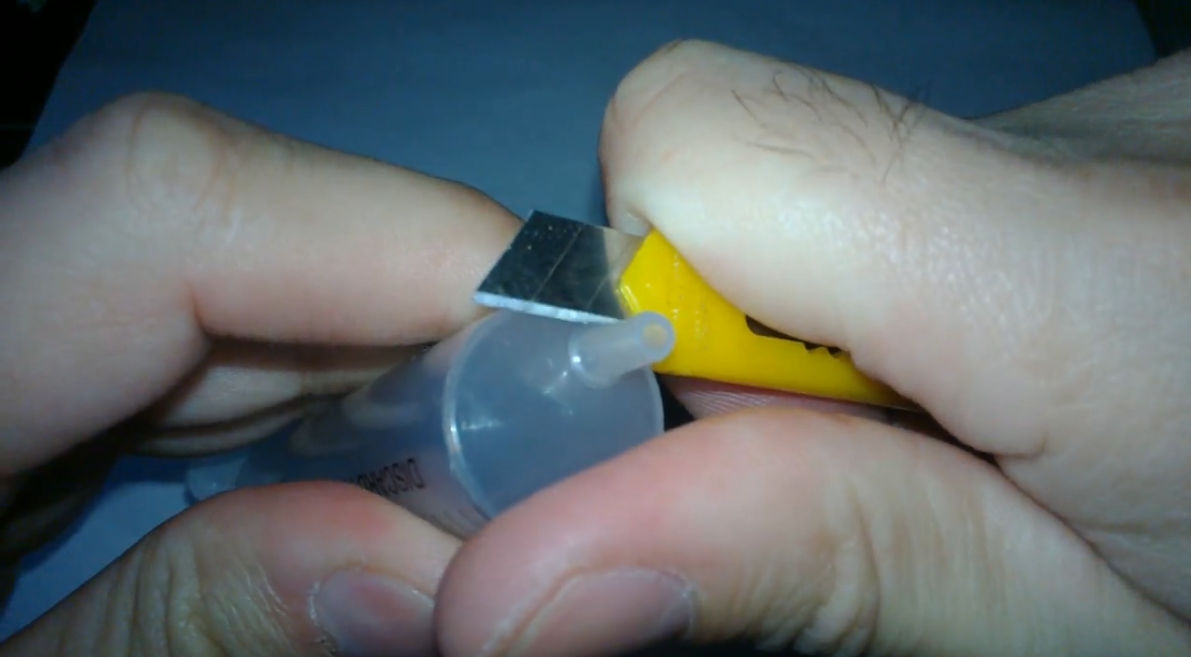

Отрезаем канцелярским ножом носик шприца (где вставляется иголка), чтобы он нам не мешал в дальнейшей эксплуатации.



Изготовление зарядного устройства для аккумуляторов типа 18650

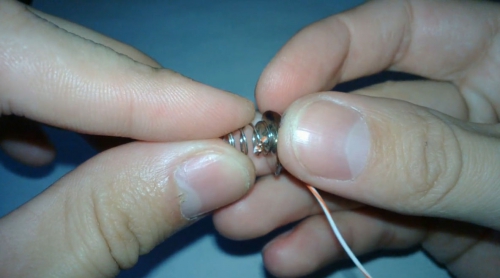

Берем пружинку от держателей батарей из старой техники (например от пульта или игрушек).

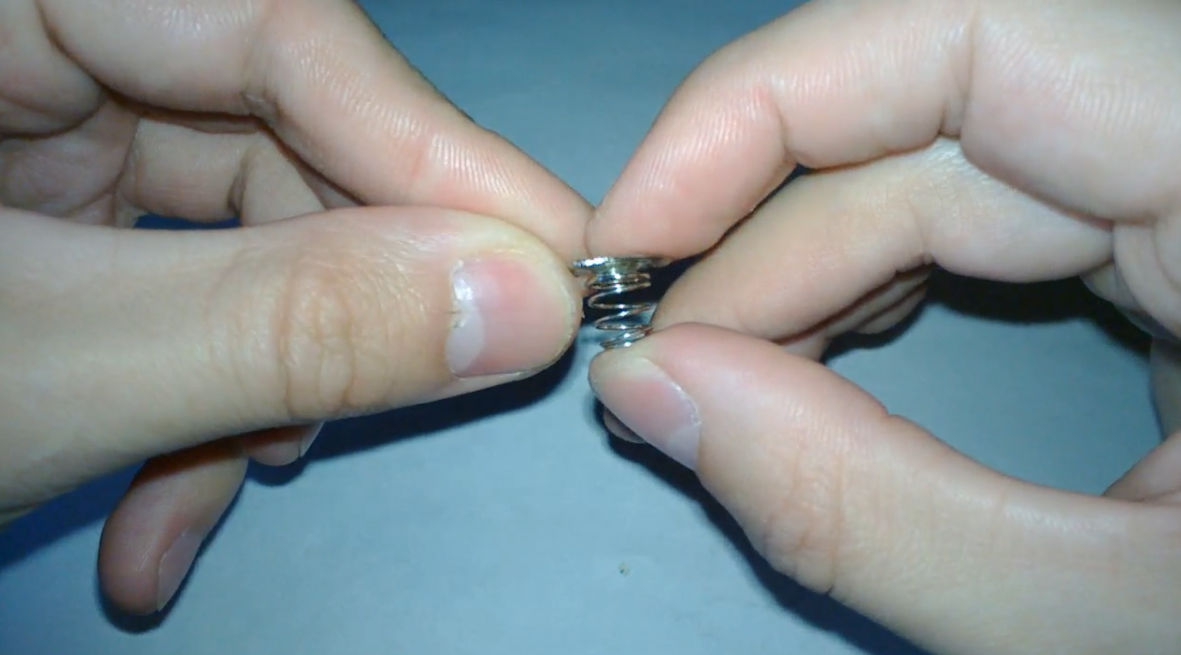

Продеваем снизу в отверстие медный проводок и закрепляем его на спирали пружинки как показано на фото.



Изготовление зарядного устройства для аккумуляторов типа 18650

Изготовление зарядного устройства для аккумуляторов типа 18650

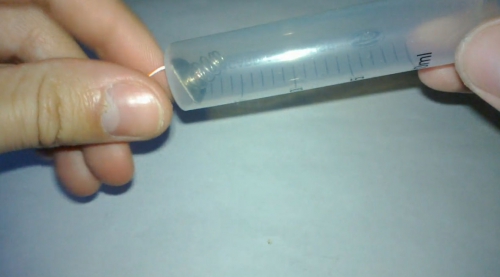

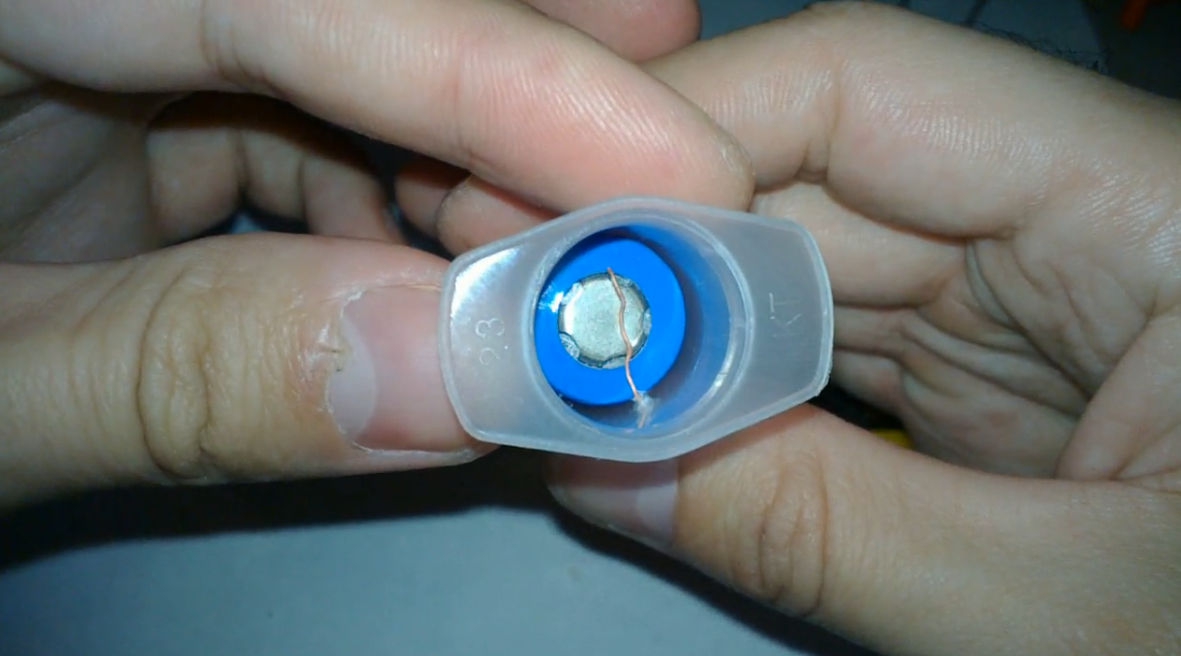

Далее помещаем провод с пружинкой во внутрь шприца и продеваем провод в отверстие, где был отрезанный носик шприца. Фиксируем провод в отверстии термоклеем.



Изготовление зарядного устройства для аккумуляторов типа 18650

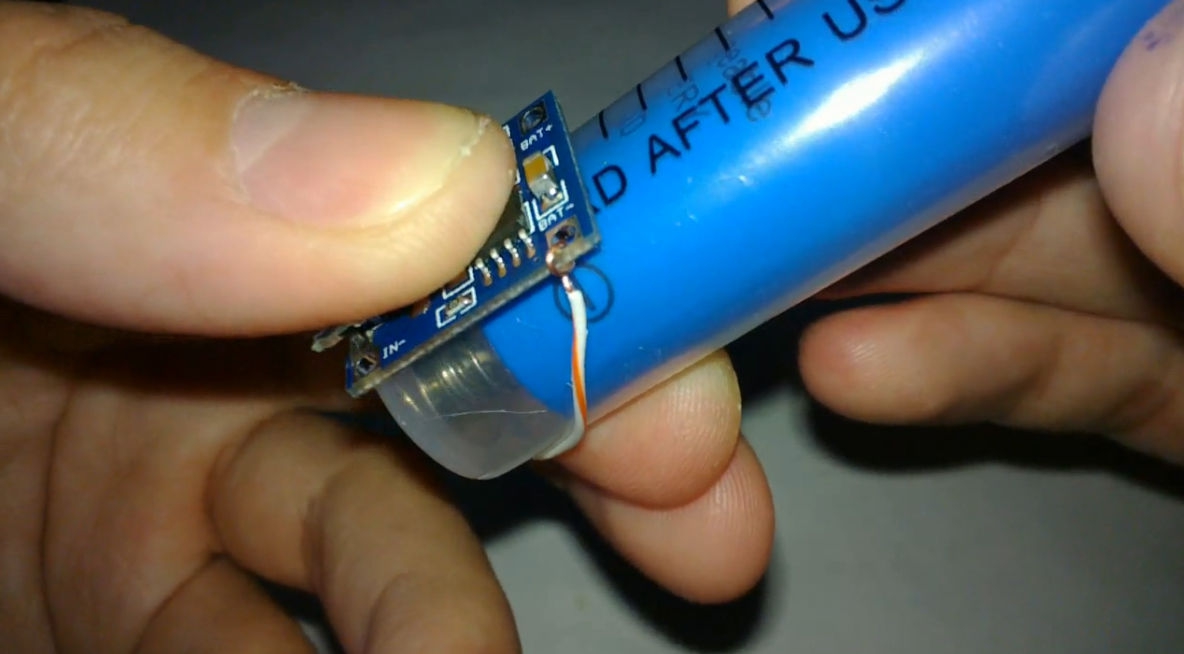

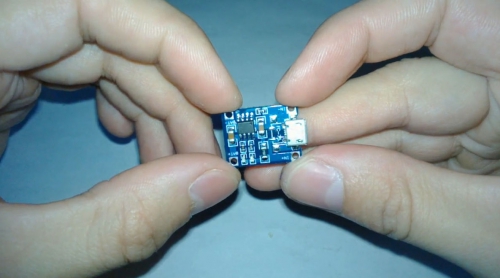

Берем модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом и крепим его термоклеем на шприц в удобном месте. Соблюдая полярность подводим провода к модулю и припаиваем их паяльником.



Изготовление зарядного устройства для аккумуляторов типа 18650

Изготовление зарядного устройства для аккумуляторов типа 18650


Немного о модуле TP4056 5В 1А.

Предназначен для заряда литиевых аккумуляторов 3.7В током до 1А. Этот модуль, благодаря размерам и разъему micro USB, легко встраивается в различные устройства и может служить альтернативной заменой для вышедших из строя зарядных устройств литиевых аккумуляторов. Поддерживает различные типы литиевых аккумуляторов, в том числе и популярный 18650. Модуль не защищен от переплюсовки (не соблюдения полярности) подключения, так что будьте внимательны при подключении аккумуляторов.

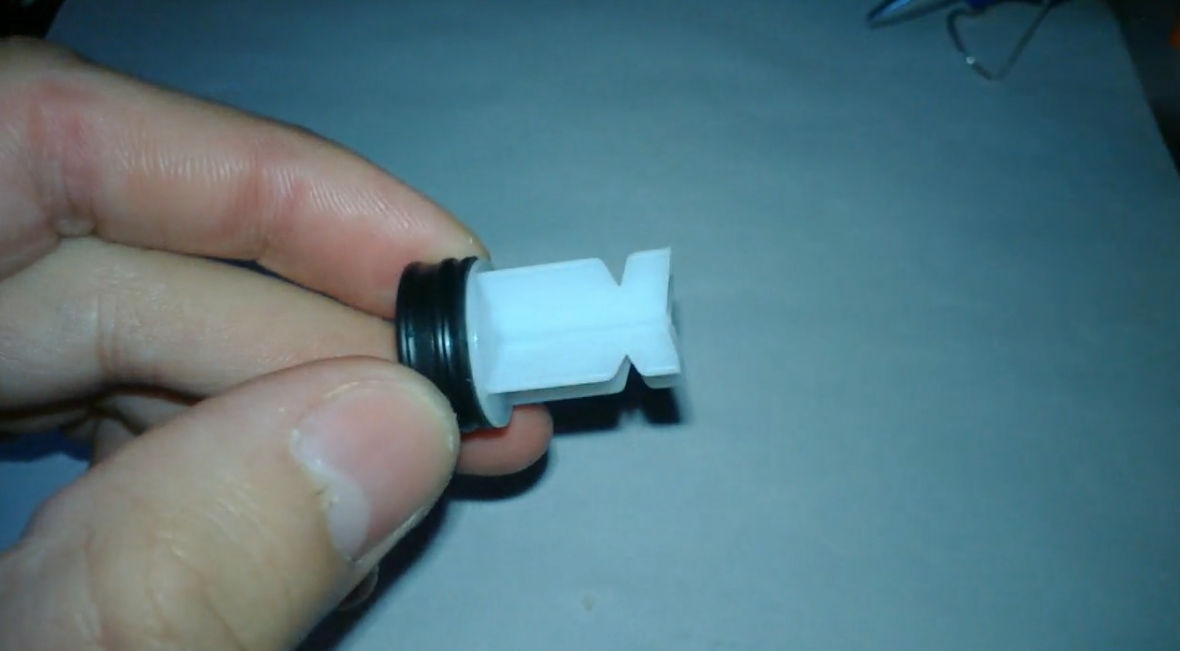

Отрезаем от поршня шприца небольшой кусок у основания с резинкой, как показано на фото. Этим будем фиксировать батарею внутри шприца.



Изготовление зарядного устройства для аккумуляторов типа 18650

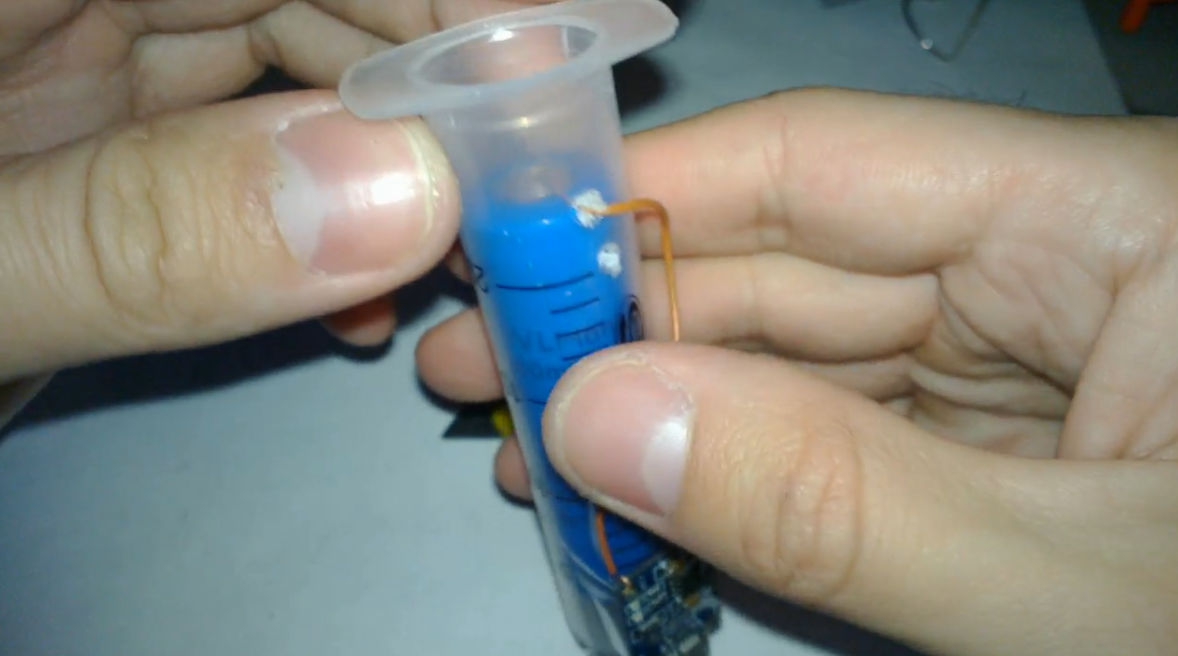

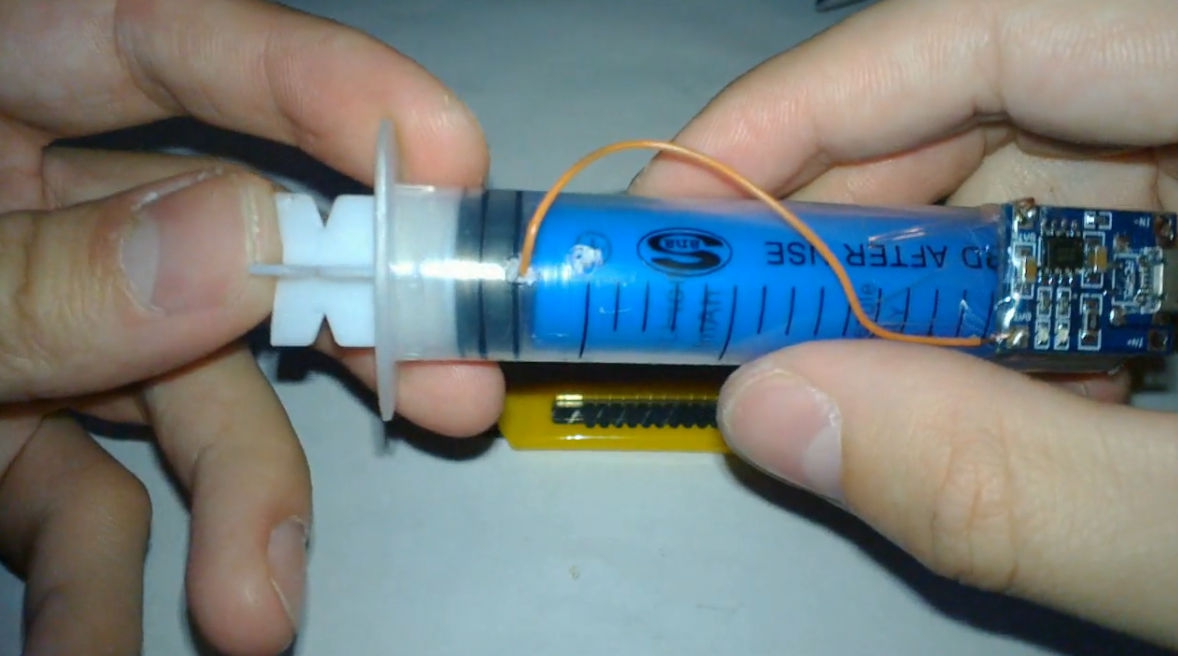

Проделываем отверстие в шприце для медного проводка, чтобы он мог касаться плюсового контакта батареи. Отверстие надо делать на уровне, когда батарея не зафиксирована поршнем шприца. На фото видно, что я ошибочно сделал одно нижнее отверстие в зафиксированном положении батареи.


Изготовление зарядного устройства для аккумуляторов типа 18650

Изготовление зарядного устройства для аккумуляторов типа 18650

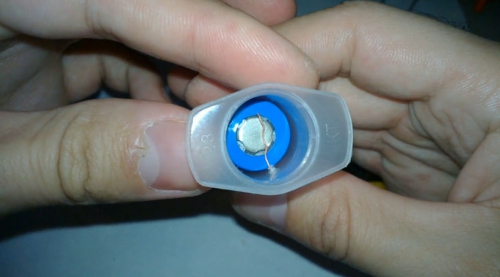

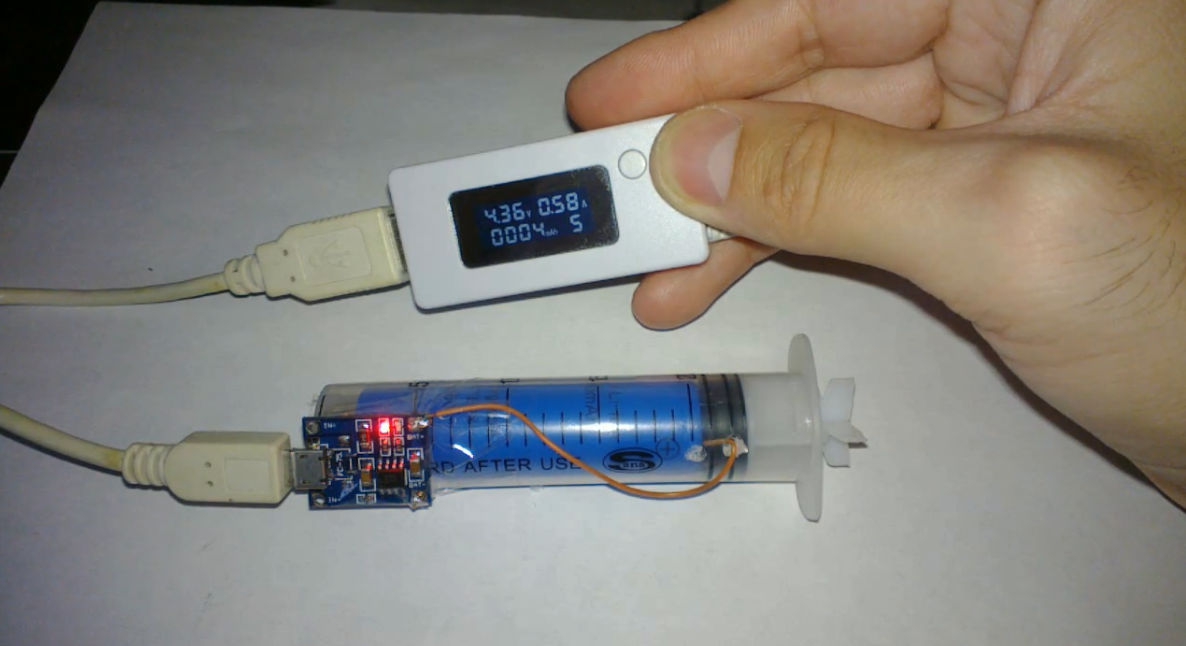

После того, как продели провод в проделанное отверстие и зафиксировав поршнем батарею, можно начинать тест зарядного устройства.



Изготовление зарядного устройства для аккумуляторов типа 18650

Зарядное устройство работает стабильно. Аккумулятор не греется во время зарядки. Благодаря индикации на модуле можно следить за процессом зарядки (красный светодиод) и завершением процесса заряда батареи (синий светодиод).

Устройство актуально благодаря низкой стоимости расходного материала для самодельного зарядного устройства и не сложного исполнения.



Зарядное устройство аккумуляторов 18650 своими руками



Так же можно делать из шприцов 20мл и держатели для данного типа аккумуляторных батарей и использовать их в различных поделках.
