Самодельный портативный mp3 плеер USB, microSD.

Данный mp3 плеер, не совсем обычной конструкции, был сделан из подручных средств.
Хорошее решение для дачи и с минимальными затратами. В ходе генуборки собралось много хлама на выброс и кое что решил пустить в дело). Корпус сделан из картона от бытовой техники склеенного вдвое, что придает конструкции хорошую жесткость. Почему картон? С ним проще работать и его много остается после покупок бытовой техники, и в данной самоделке картон хорошо подходит для создания корпуса.


Пошаговая сборка и демонстрация работы mp3 плеера в видеоролике для ознакомления





Было использовано:


1. Картонная коробка от бытовой техники;
2. Медные проводки от старой электроники;
3. 2 динамика от старых компьютерных колонок;
4. Клавиатура от старого сотового телефона;
5. Аккумуляторная батарея от старого сотового телефона;
6. Выключатель (ссылка на выключатель);
7. 4 самореза;
8. Модуль заряда аккумуляторных батарей (ссылка на модуль);
9. Mp3 плеер без корпуса (ссылка на плеер);
10. Декоративная пленка на клейкой основе;
11. Термоклей, супер клей, изолента.

Из инструментов:


1. Плоскогубцы;
2. Ножницы;
3. Канцелярский нож;
4. Отвертка;
5. Клеевой пистолет;
6. Паяльник (ссылка на мини USB паяльник, очень удобный);
7. Третья рука.




Изготовление плеера

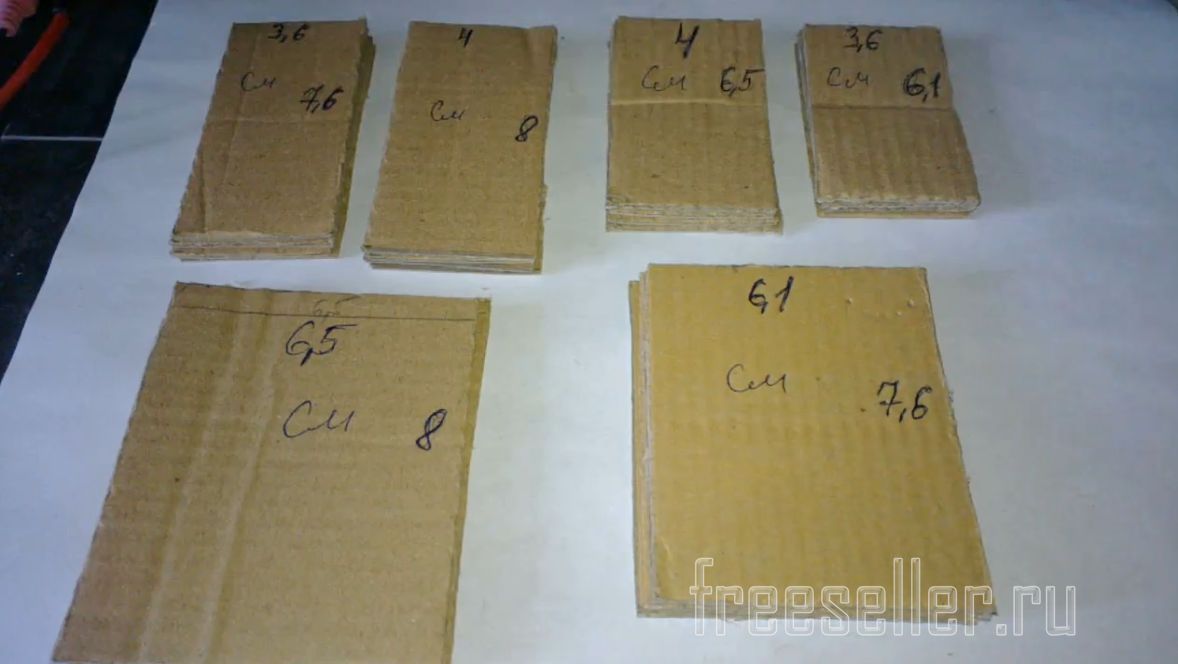

Нарезаем картон на парные куски, по 4шт каждого размера.
1. 4см х 8см, 3,6см х 7,6см;
2. 4см х 6,5см, 3,6см х 6,1см;
3. 6,5см х 8см, 6,1см х 7,6см.



Изготовление портативного плеера с micro usb и micro SD

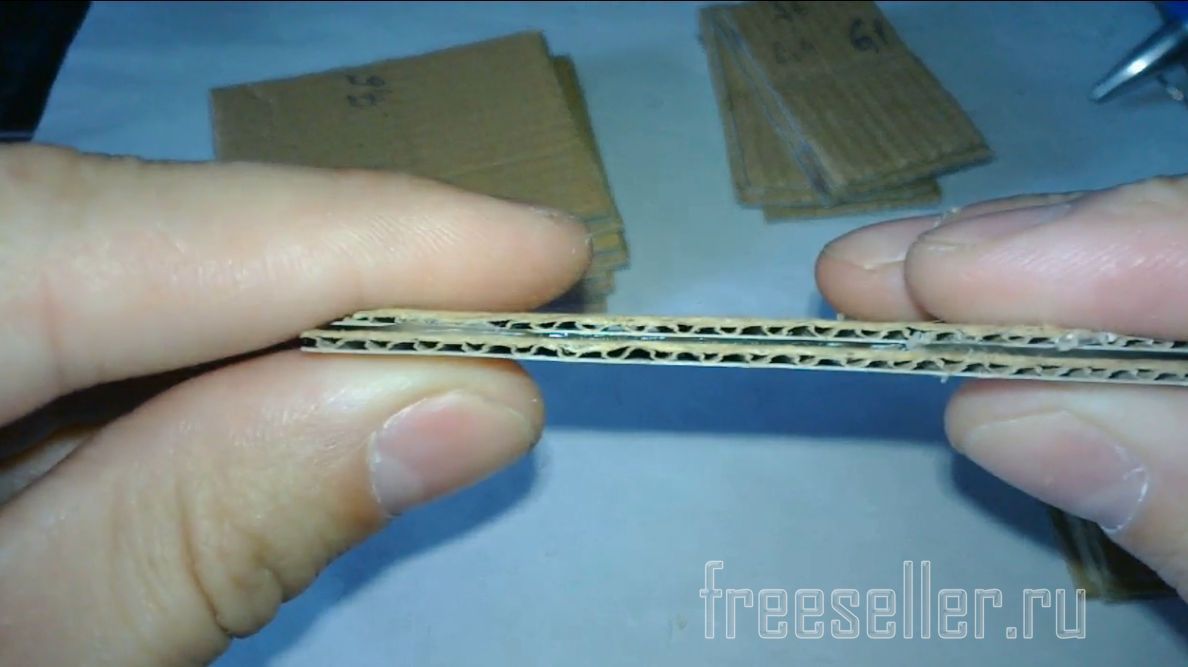

И склеиваем их между собой. Это придаст конструкции жесткость.



Изготовление портативного плеера с micro usb и micro SD

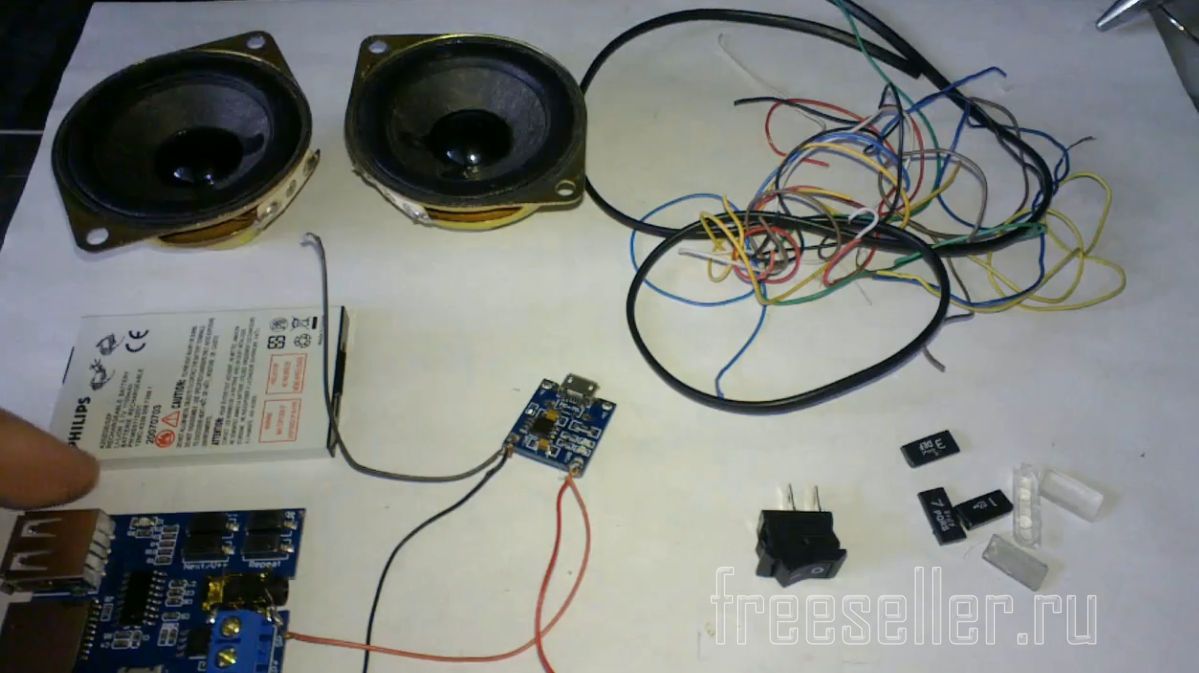

Электроника, которая будет использована в самоделке.



Изготовление портативного плеера с micro usb и micro SD

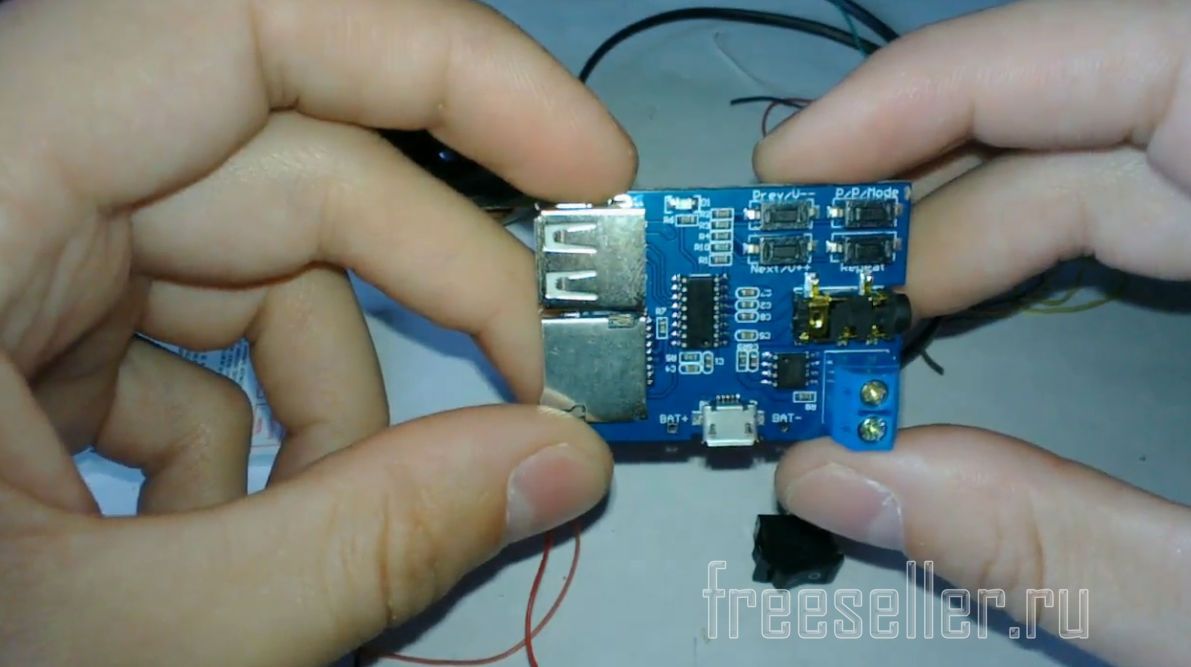

Дешевый mp3 плеер с USB и microSD разъемами (ссылка на плеер). Питается от сети 5в или 3.7в от аккумулятора. Усилитель сигнала на 3вт в нем уже встроен. Так же встроен стабилизатор напряжения. Подключение питания через microUSB и две клеммы для аккумулятора.



Изготовление портативного плеера с micro usb и micro SD

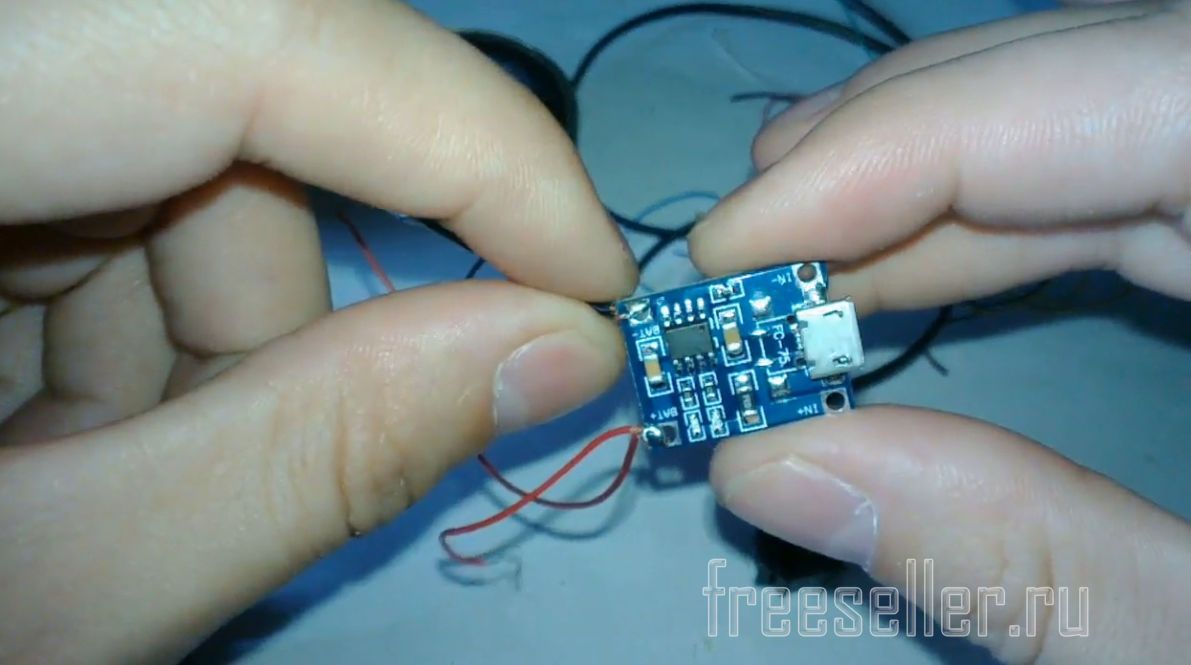

Модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом (ссылка на модуль). Он подойдет для заряда аккумуляторов от сотовых телефонов.



Изготовление портативного плеера с micro usb и micro SD

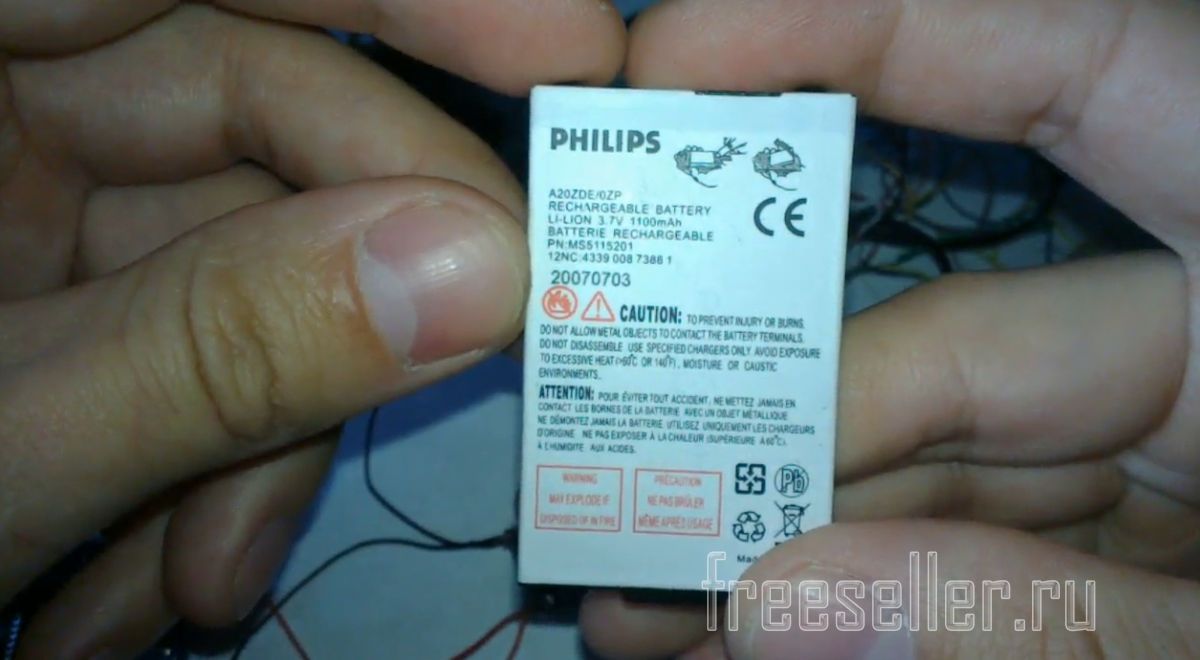

Аккумуляторная батарея Philips 1100mAh. Вытащил из сломанного телефона.



Изготовление портативного плеера с micro usb и micro SD

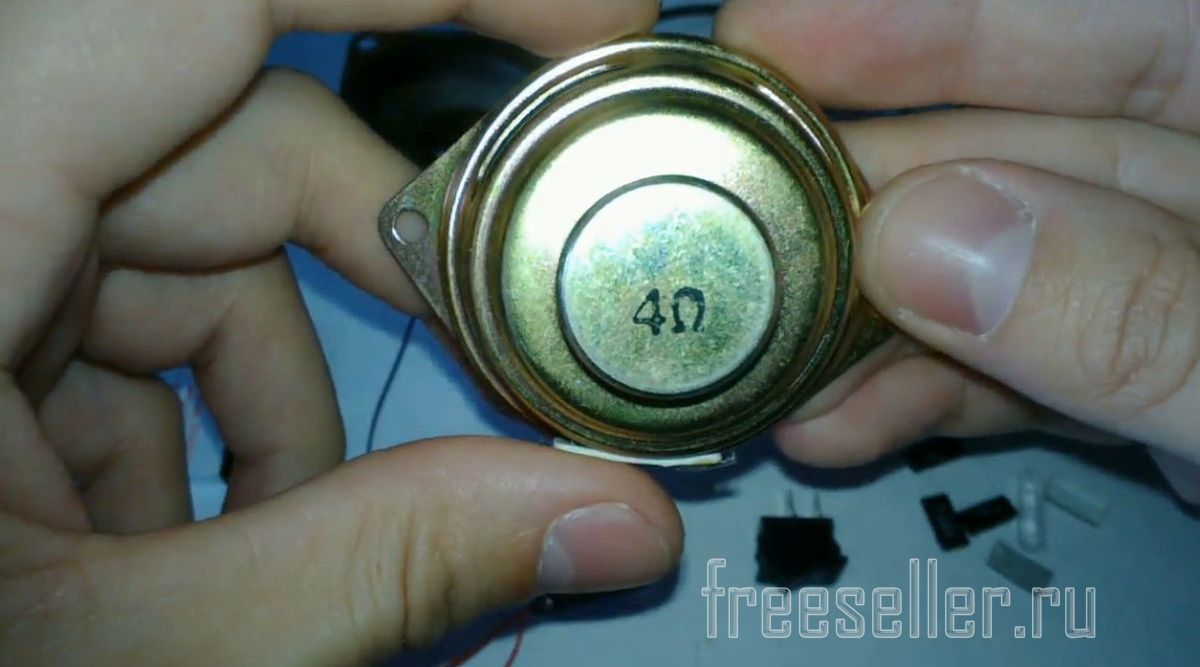

Динамики из старых компьютерных колонок.



Изготовление портативного плеера с micro usb и micro SD

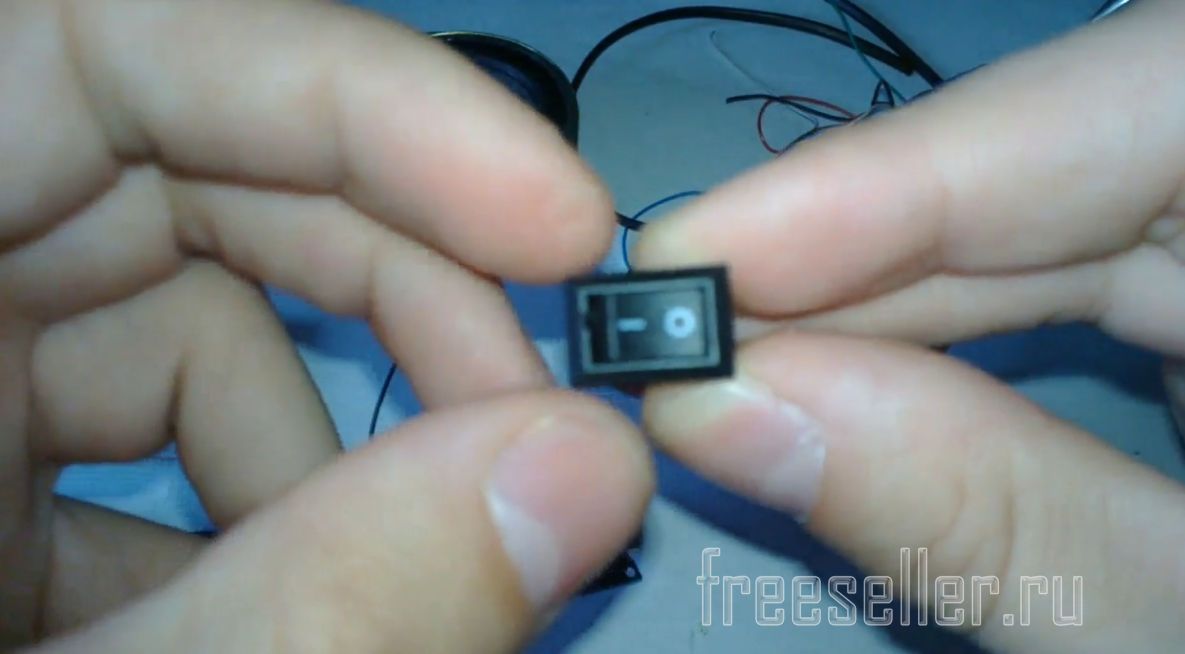

Недавно заказывал выключатели (ссылка на выключатель) хорошего качества для ремонта настольной лампы. Как раз одна осталась.



Изготовление портативного плеера с micro usb и micro SD



И несколько кнопок с клавиатуры сломанного телефона.



Изготовление портативного плеера с micro usb и micro SD



Вырезаем место под динамик, чтобы плотно сидел на месте.



Изготовление портативного плеера с micro usb и micro SD

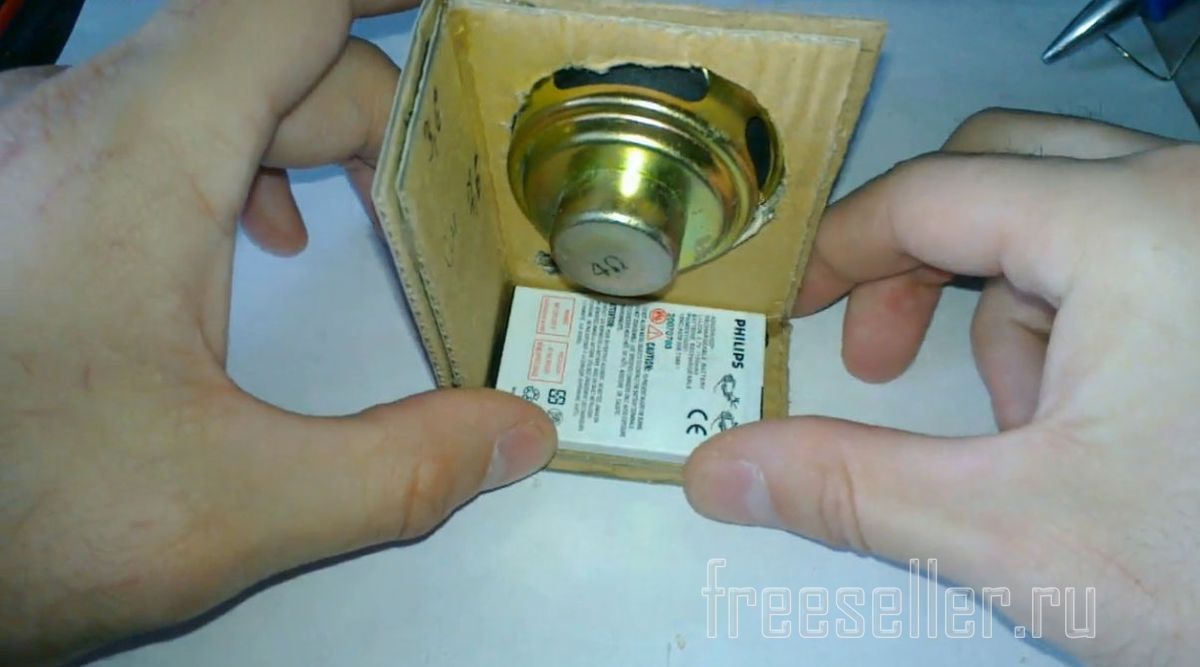

Приклеиваем термоклеем основание корпуса, боковую стенку и примеряем будущее расположение аккумулятора.

Проклеиваем с внутренней стороны термоклеем для надежного скрепления.



Изготовление портативного плеера с micro usb и micro SD

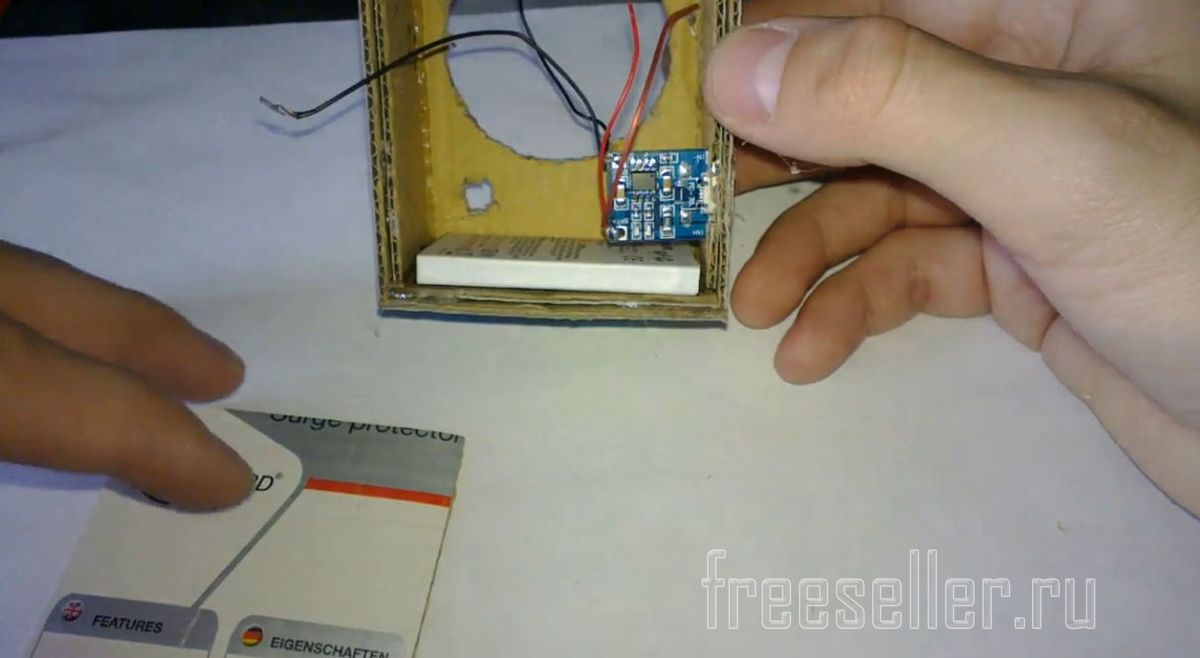

Прикидываем будущее размещение модуля заряда.
Модуль заряда и аккумулятор будут находиться в корпусе второй колонки. В корпусе первой колонки будут расположены плата плеера и кнопки управления.



Изготовление портативного плеера с micro usb и micro SD

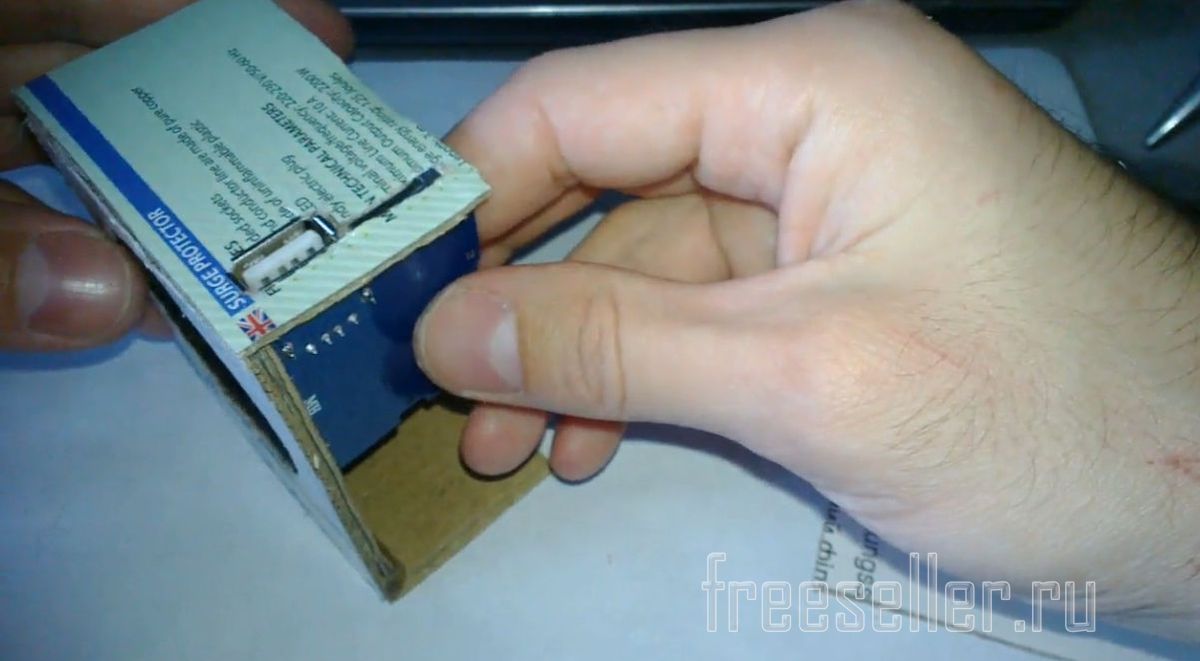

Вырезаем отверстия для USB и microSD разъемов на верхней части корпуса.



Изготовление портативного плеера с micro usb и micro SD

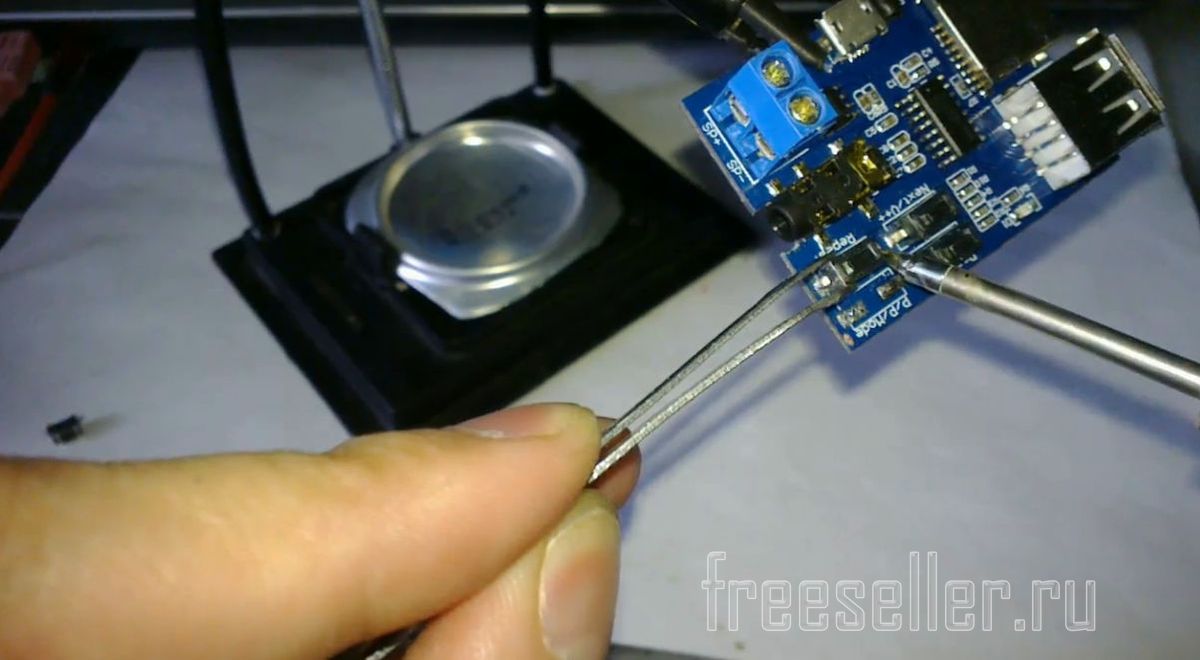

Выпаиваем штатные кнопки из платы плеера. Их разместим на той же верхней части корпуса для удобства управления.



Изготовление портативного плеера с micro usb и micro SD

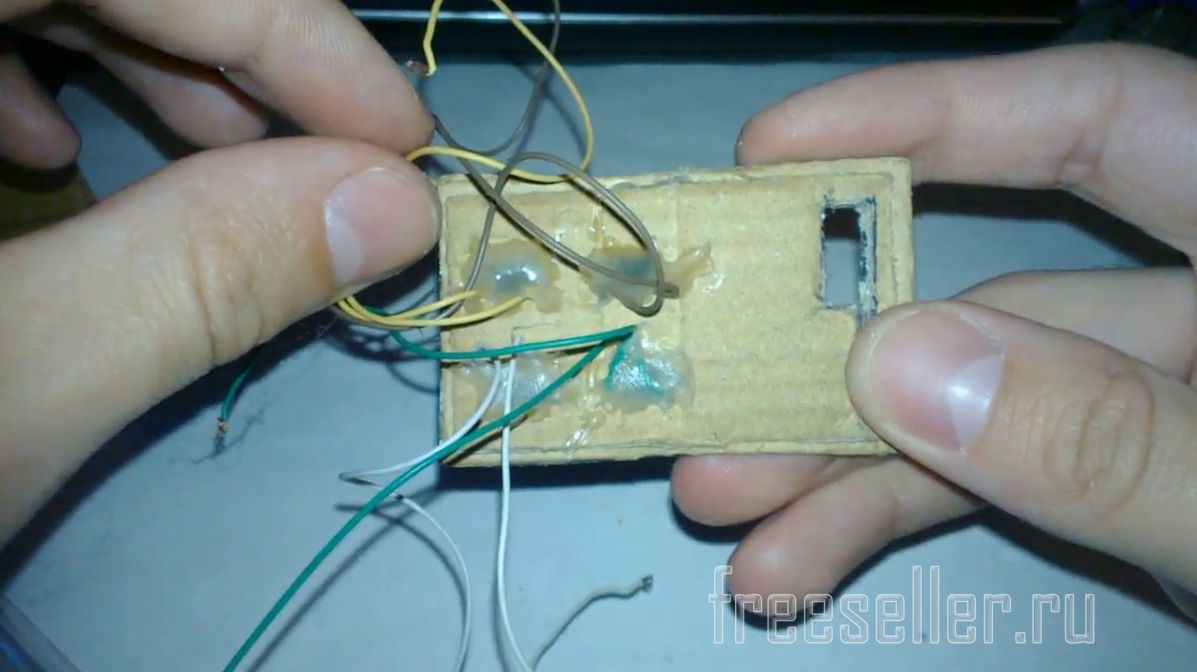

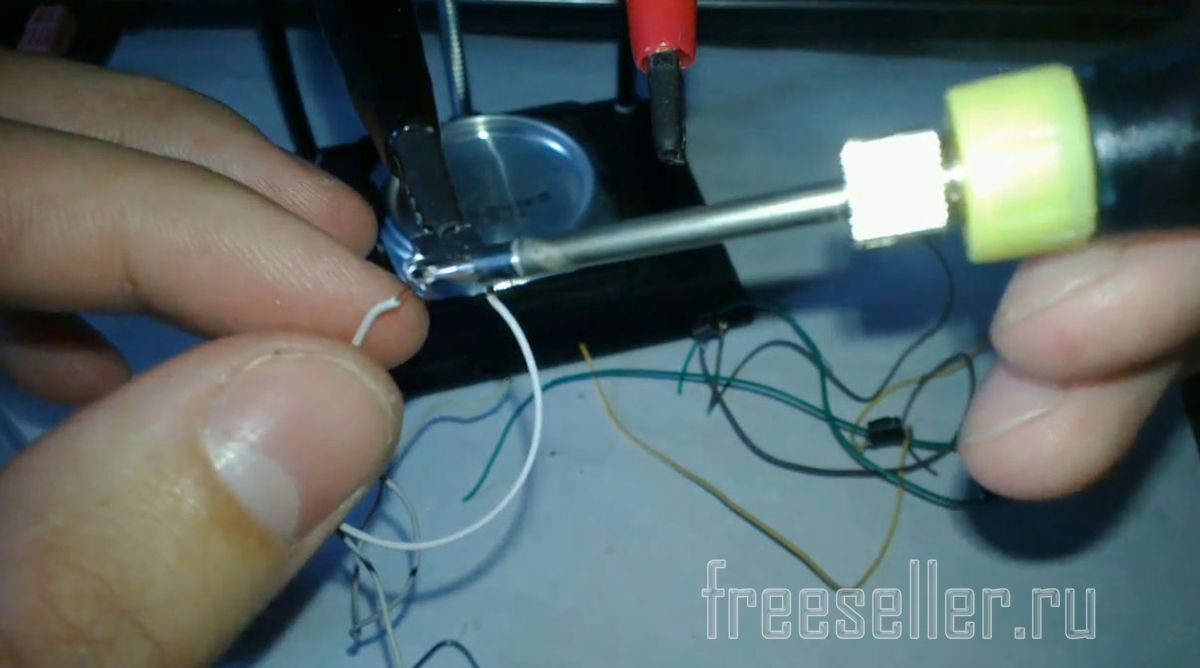

Припаиваем проводки к кнопкам. Я брал 4 пары разных по цвету проводов, чтобы потом было удобнее паять на плате плеера.



Изготовление портативного плеера с micro usb и micro SD

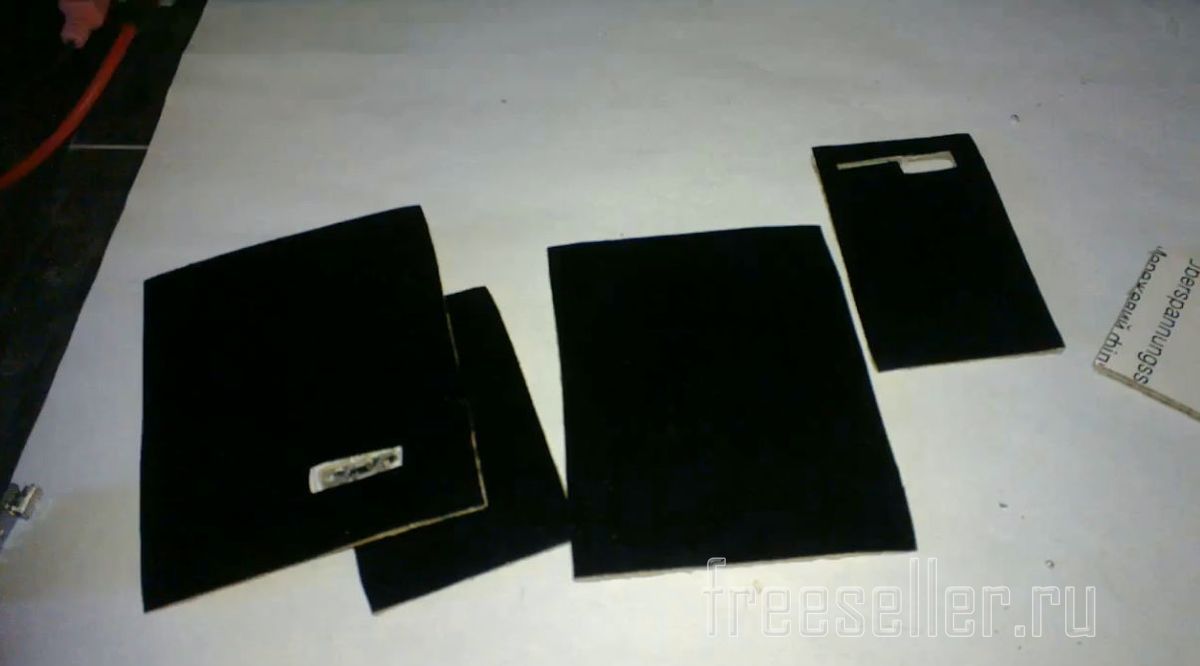

Берем декоративную пленку на клейкой основе(у меня осталась черная) и обклеиваем ей части корпуса.



Изготовление портативного плеера с micro usb и micro SD



Должно получиться так.



Изготовление портативного плеера с micro usb и micro SD

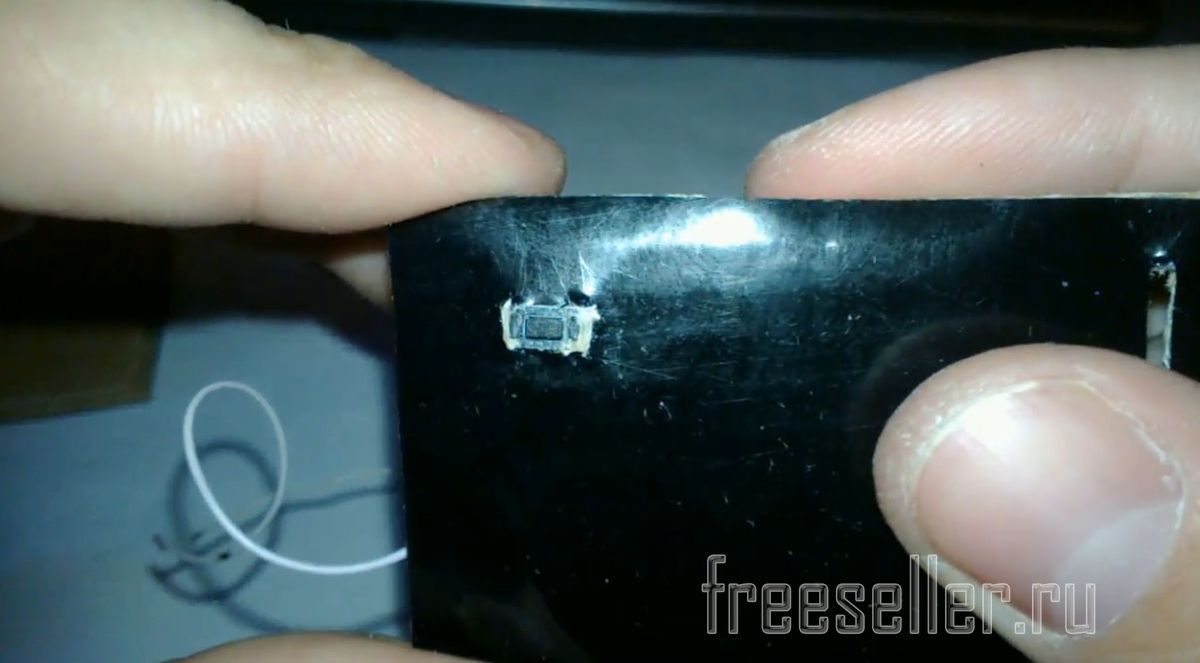

Вырезаем отверстие под кнопку на верней части корпуса первой колонки и размещаем там кнопку управления.



Изготовление портативного плеера с micro usb и micro SD

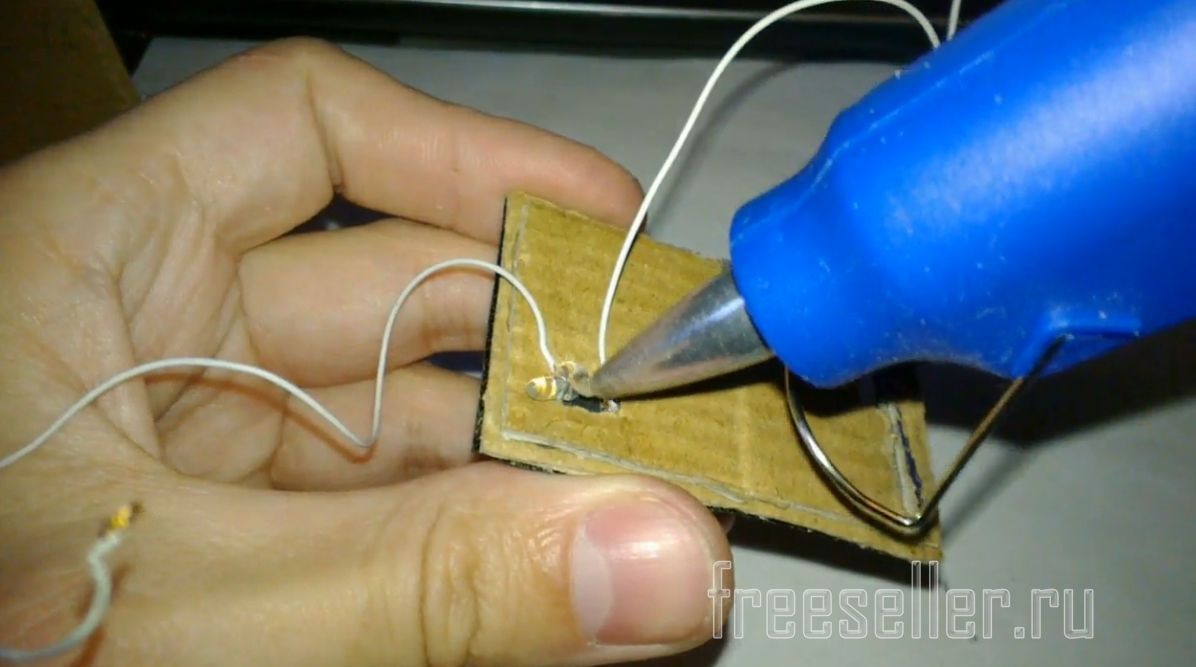

С обратной стороны фиксируем термоклеем для надежности.



Изготовление портативного плеера с micro usb и micro SD

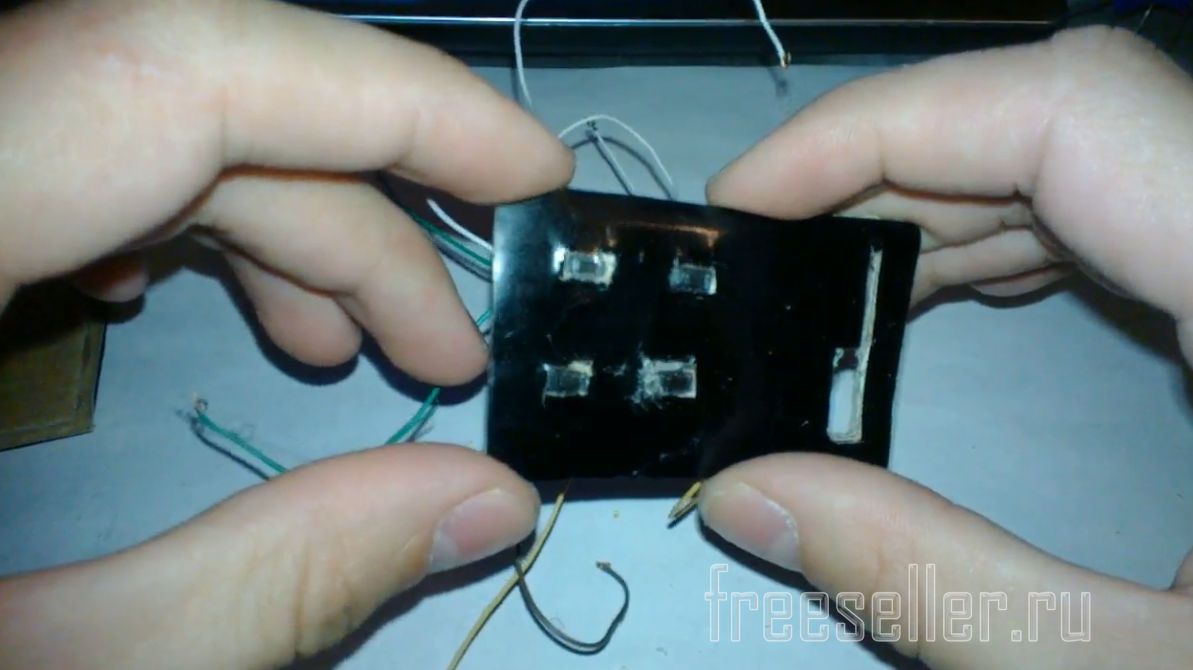

То же проделываем и с остальными кнопками. 2 верхние кнопки будут отвечать за переключение треков и громкость, нижняя левая плей/пауза, а нижняя правая кнопка повтора трека.

Получилось как то так.



Изготовление портативного плеера с micro usb и micro SD


Изготовление портативного плеера с micro usb и micro SD

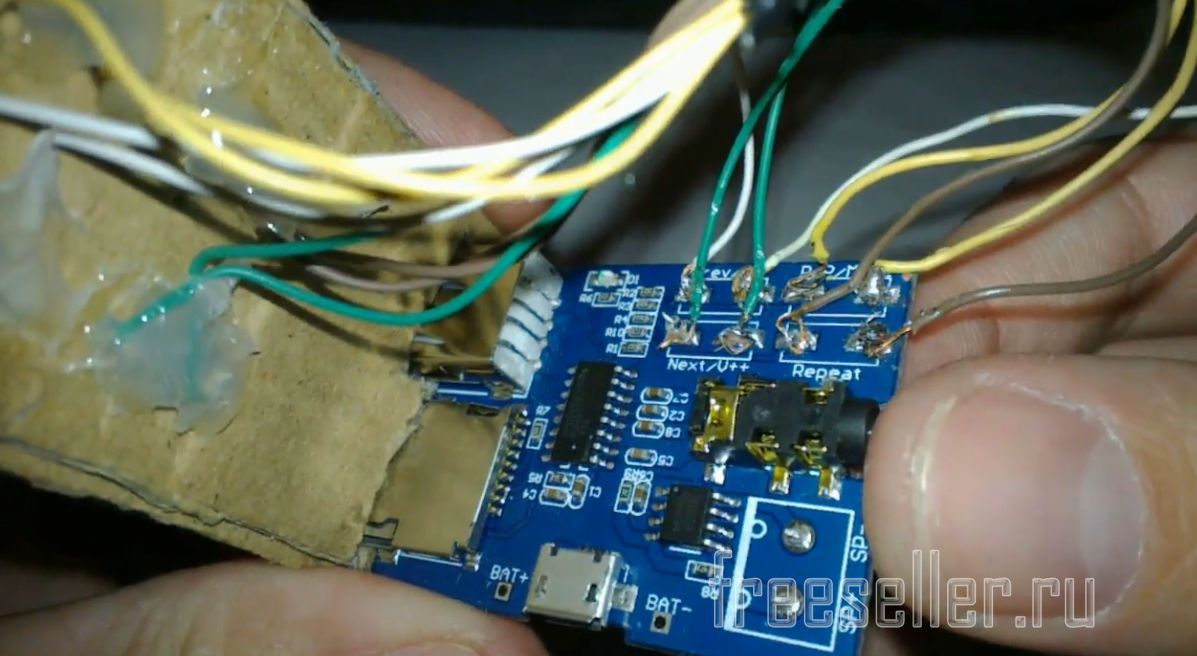

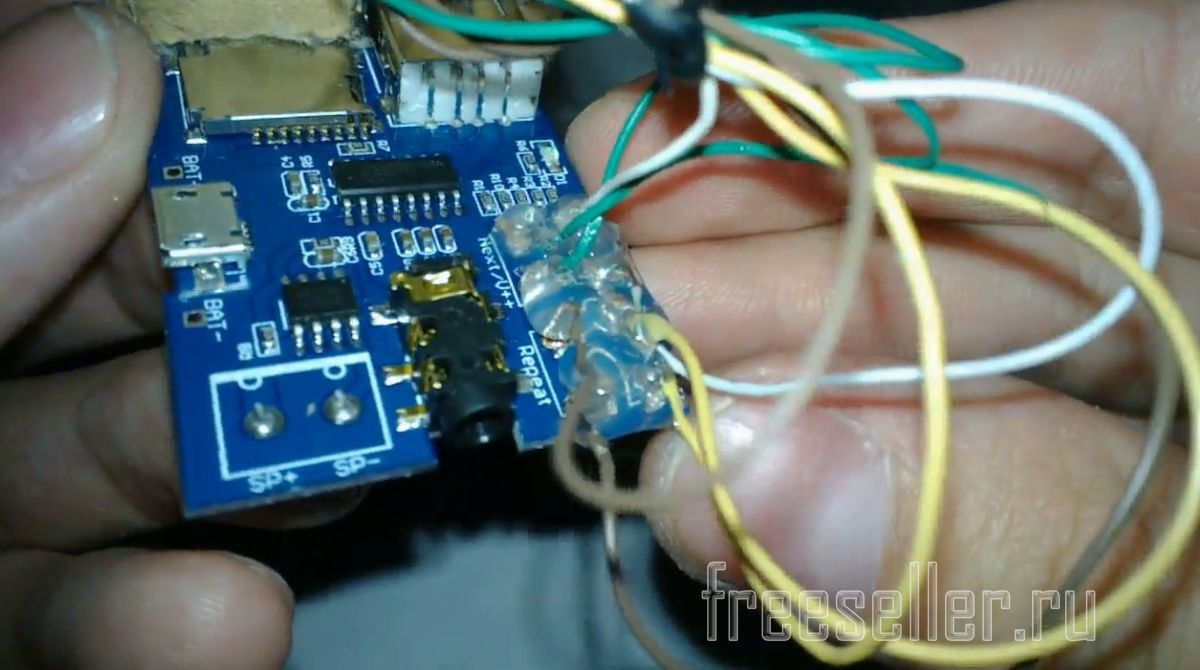

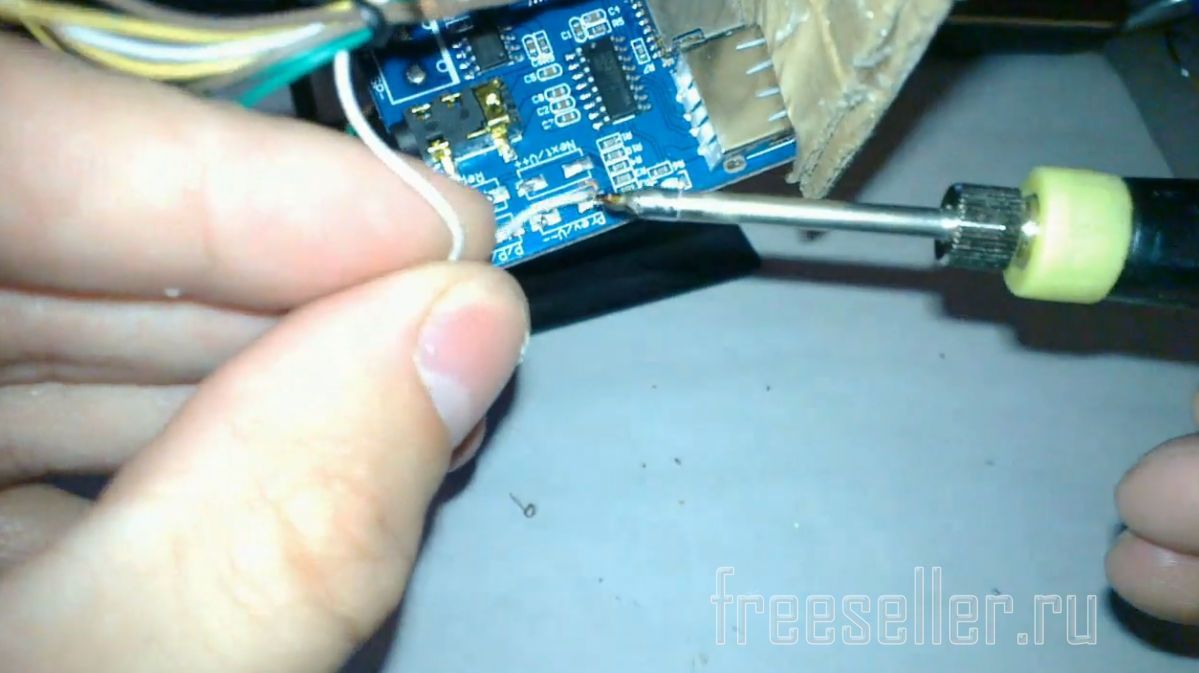

Теперь можно припаивать проводки от кнопок на плату плеера.



Изготовление портативного плеера с micro usb и micro SD


Изготовление портативного плеера с micro usb и micro SD

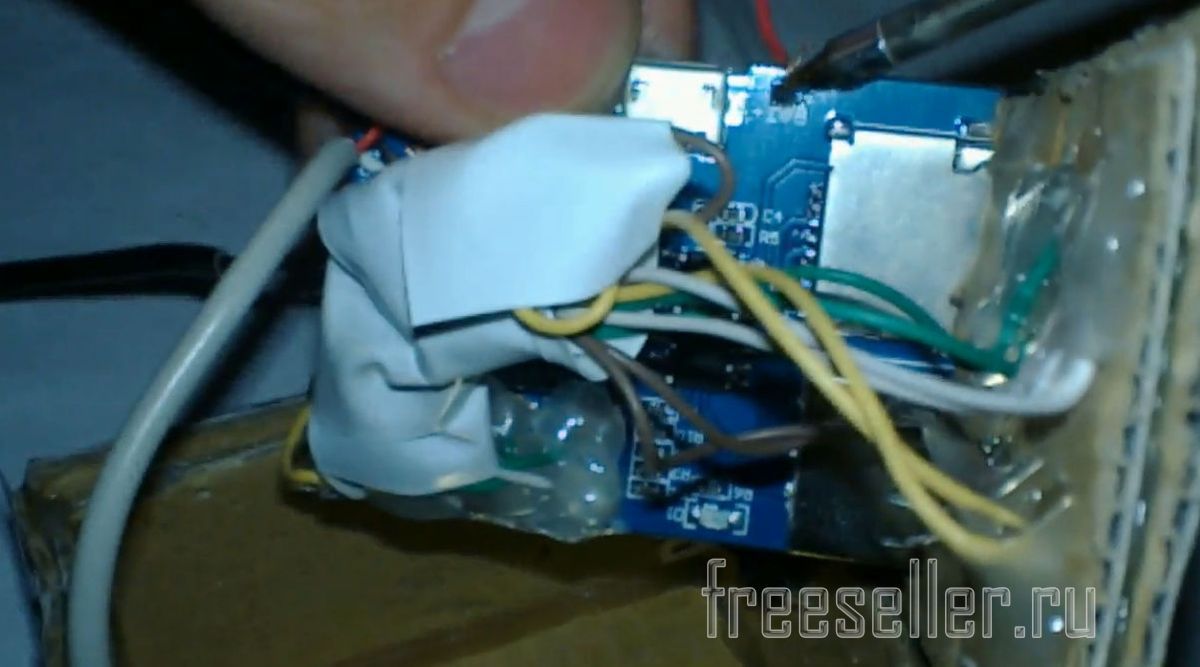

Заливаем места пайки термоклеем для надежной фиксации проводков. Можно их собрать в кучу и обмотать изолентой, чтобы не мешались.



Изготовление портативного плеера с micro usb и micro SD

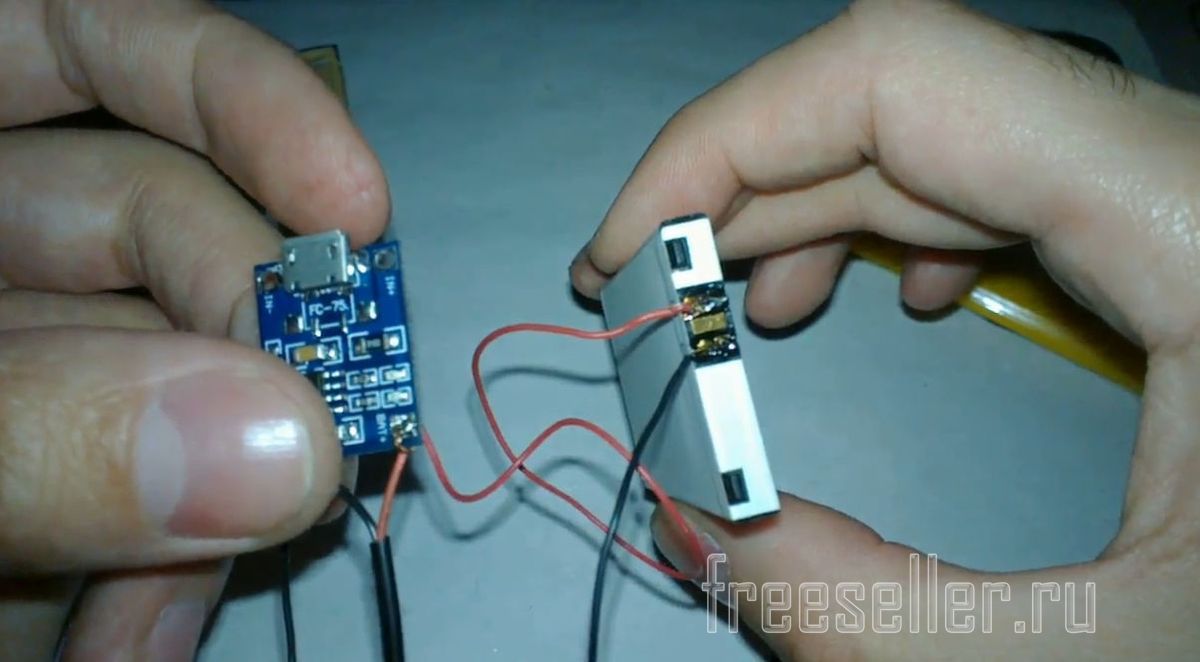

Соблюдая полярность припаиваем одну пару проводов от модуля заряда к аккумулятору.



Изготовление портативного плеера с micro usb и micro SD

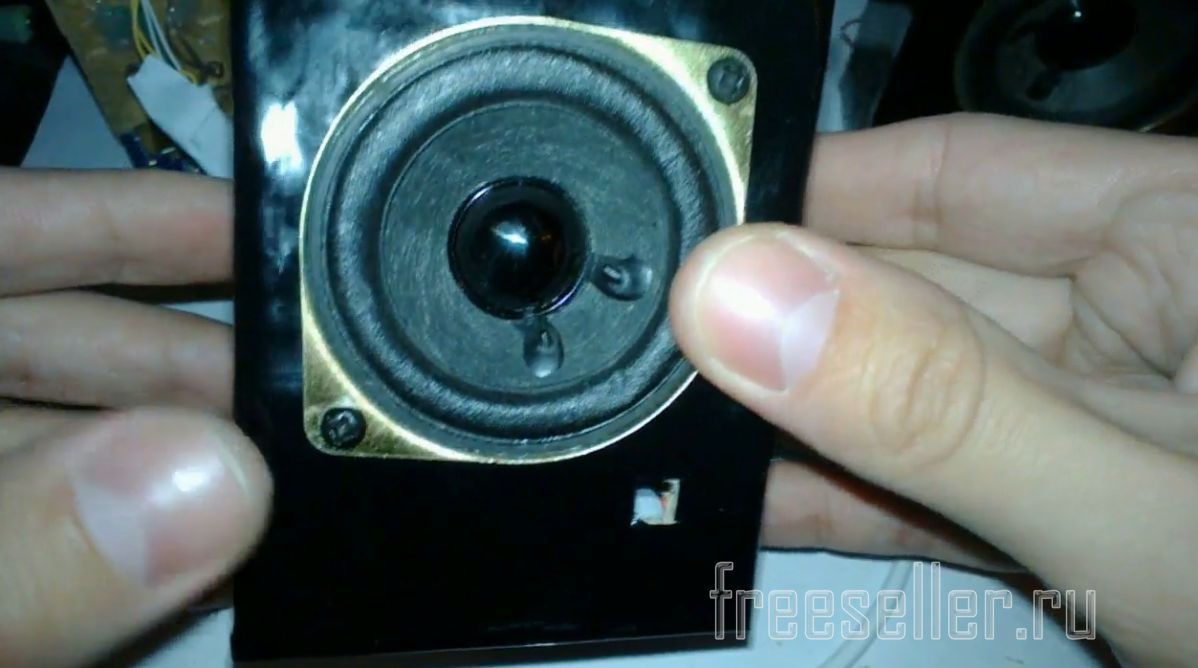

Прикручиваем динамики к корпусу саморезами и фиксируем саморезы с обратной стороны термоклеем.



Изготовление портативного плеера с micro usb и micro SD

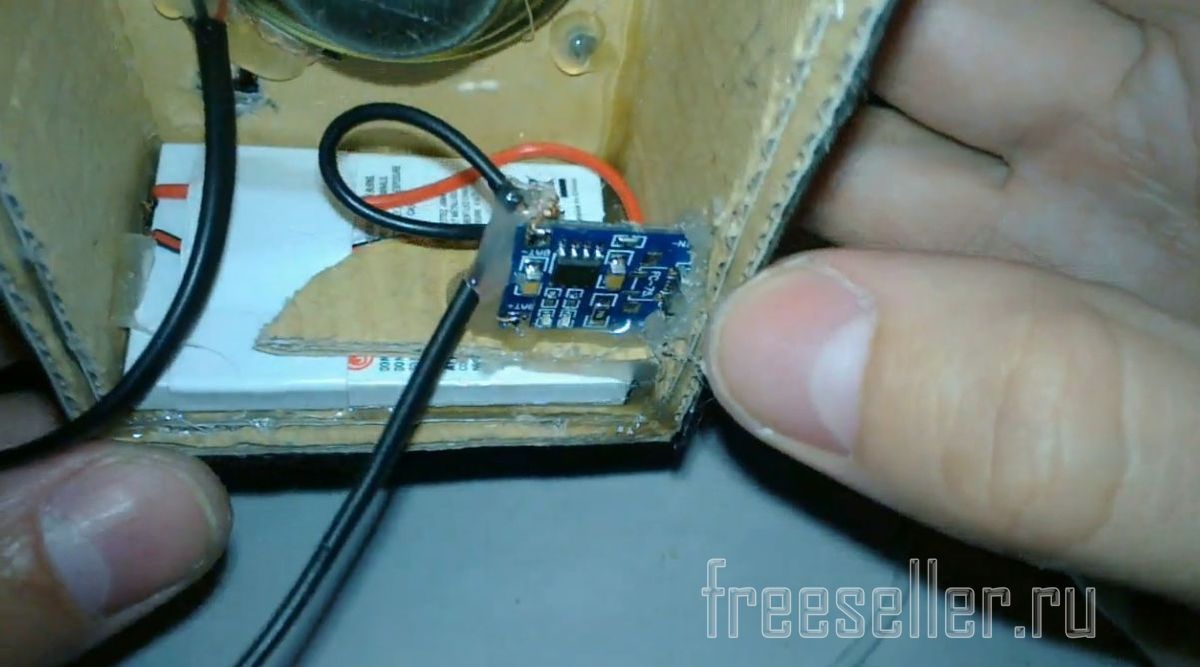

Приклеиваем верхнюю часть корпуса и фиксируем модуль заряда термоклеем для надежности.



Изготовление портативного плеера с micro usb и micro SD

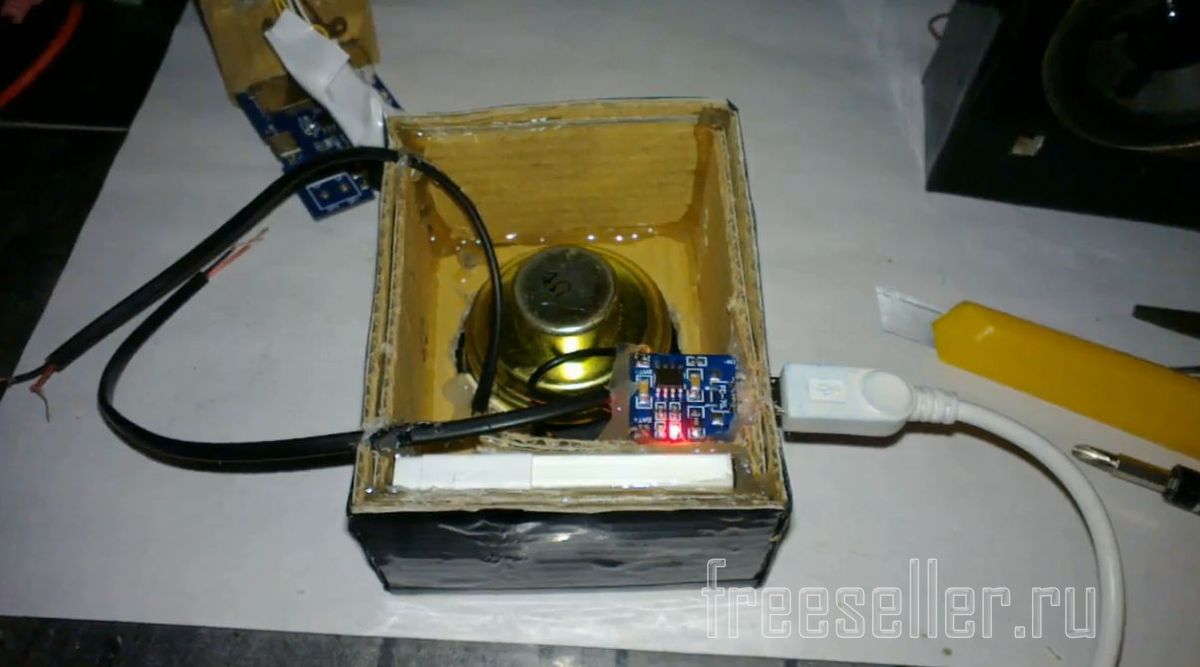

Проделываем прорези для проводов идущих к первой колонке, фиксируем их термоклеем с внутренней стороны и проверяем работу модуля перед креплением задней части корпуса.



Изготовление портативного плеера с micro usb и micro SD

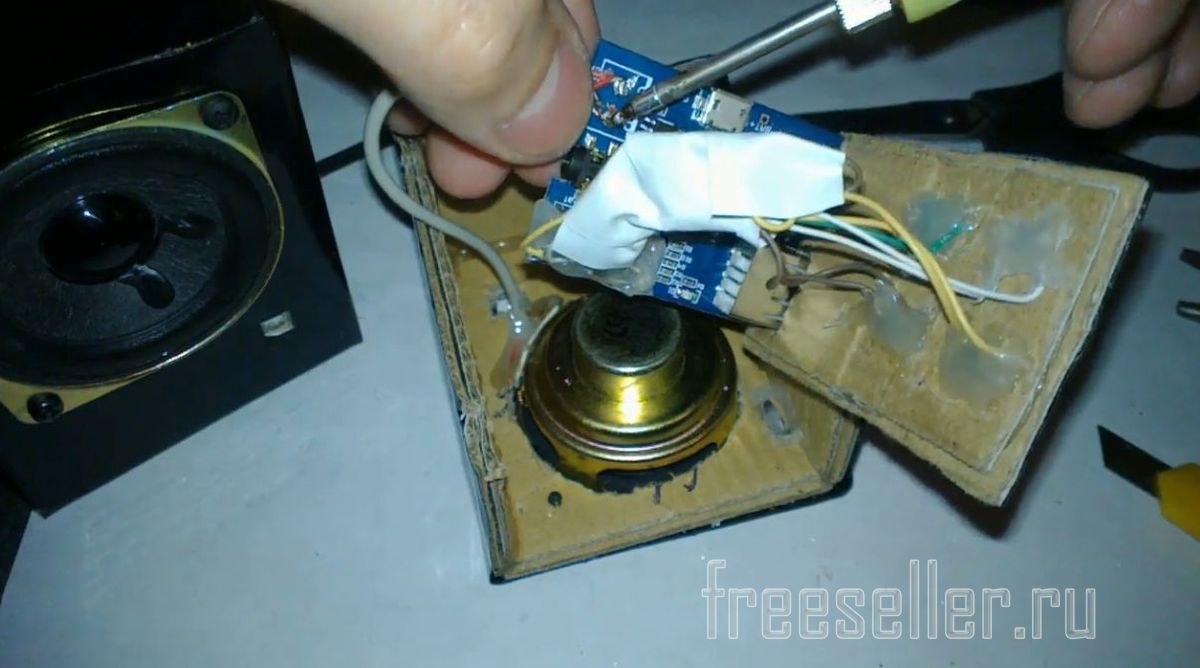

Скручиваем провода двух динамиков и припаиваем их к плате плеера соблюдая полярность.



Изготовление портативного плеера с micro usb и micro SD



Припаиваем провода питания к плате плеера и к выключателю. Соблюдайте полярность!



Изготовление портативного плеера с micro usb и micro SD

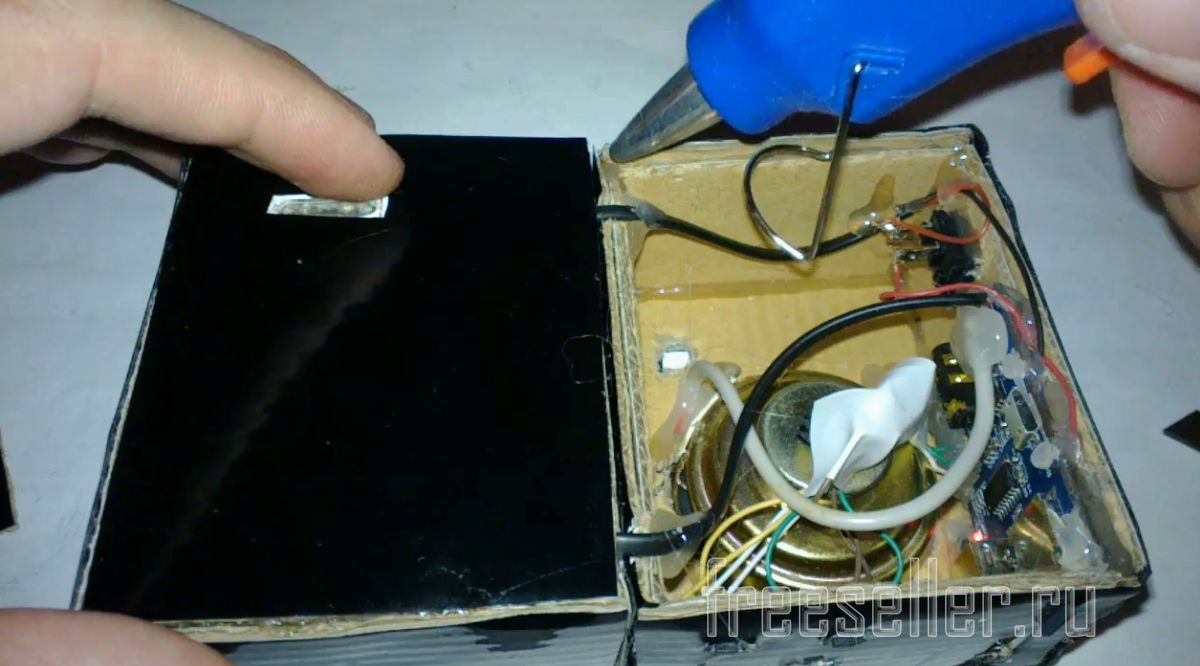

Болтающиеся части и провода фиксируем внутри термоклеем. Проверяем работу плеера перед креплением задней части корпуса.



Изготовление портативного плеера с micro usb и micro SD

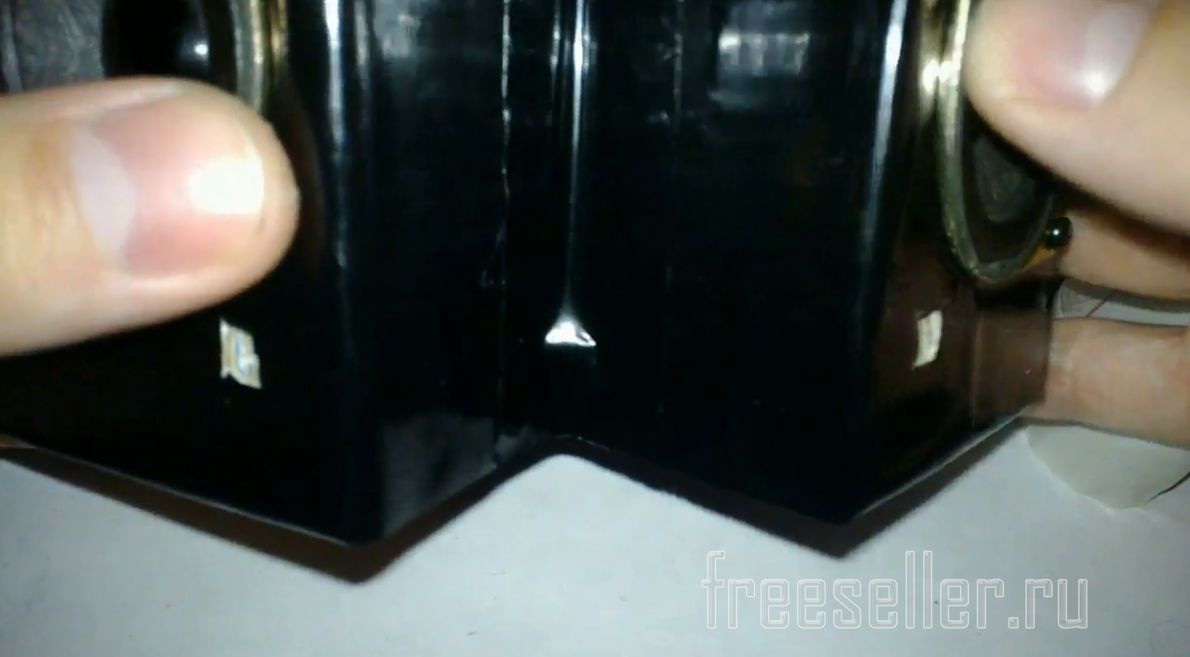

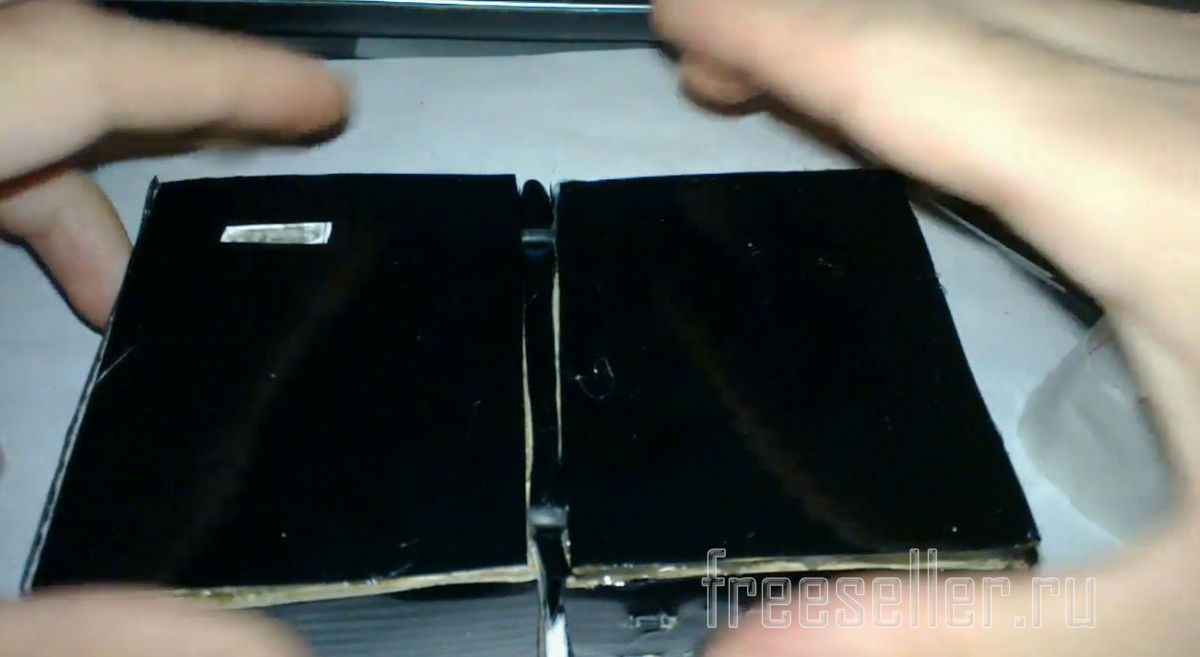

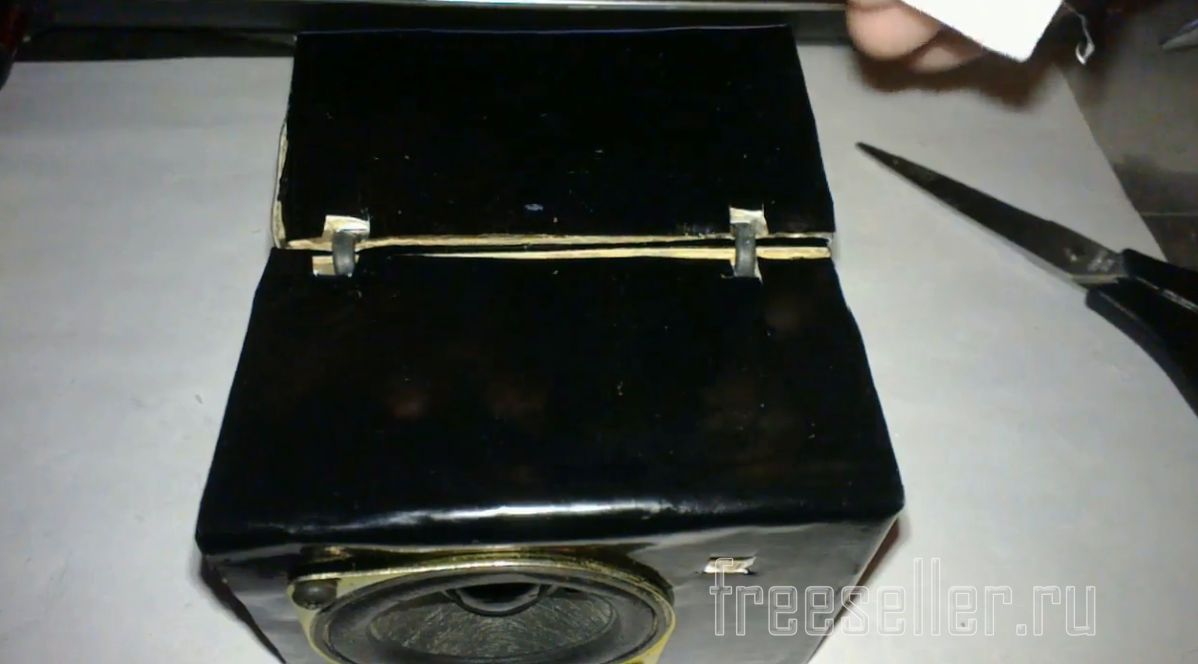

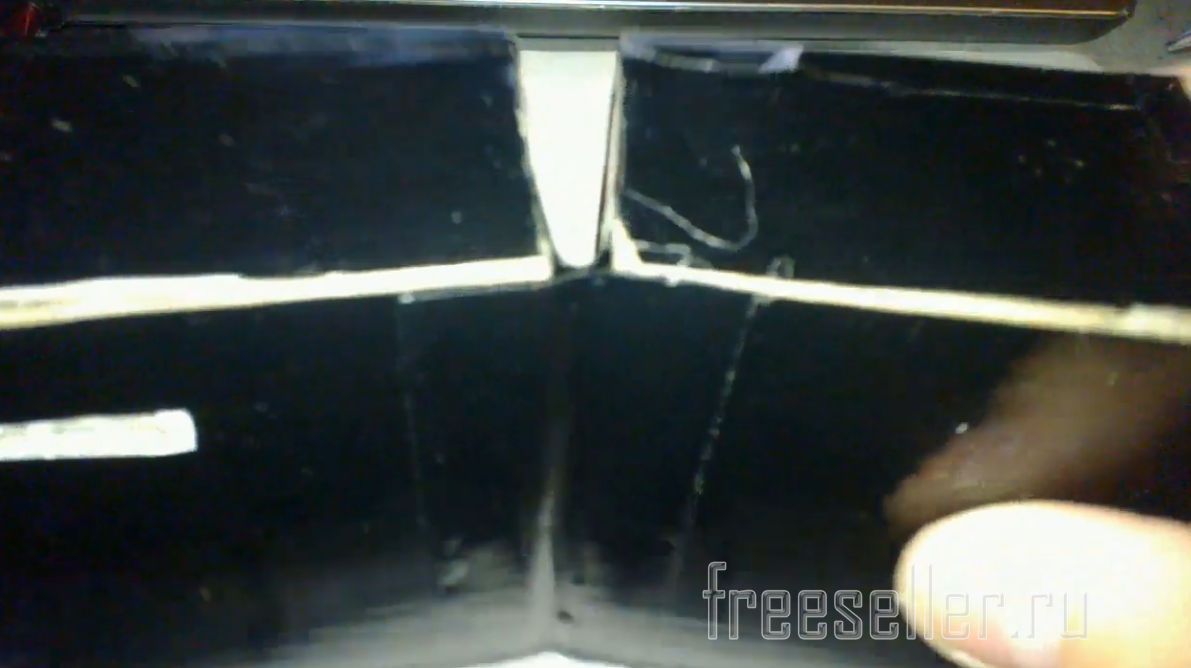

Для фиксации колонок друг с другом и защиты проводов приклеиваем широкую полоску декоративной пленки с обеих сторон.

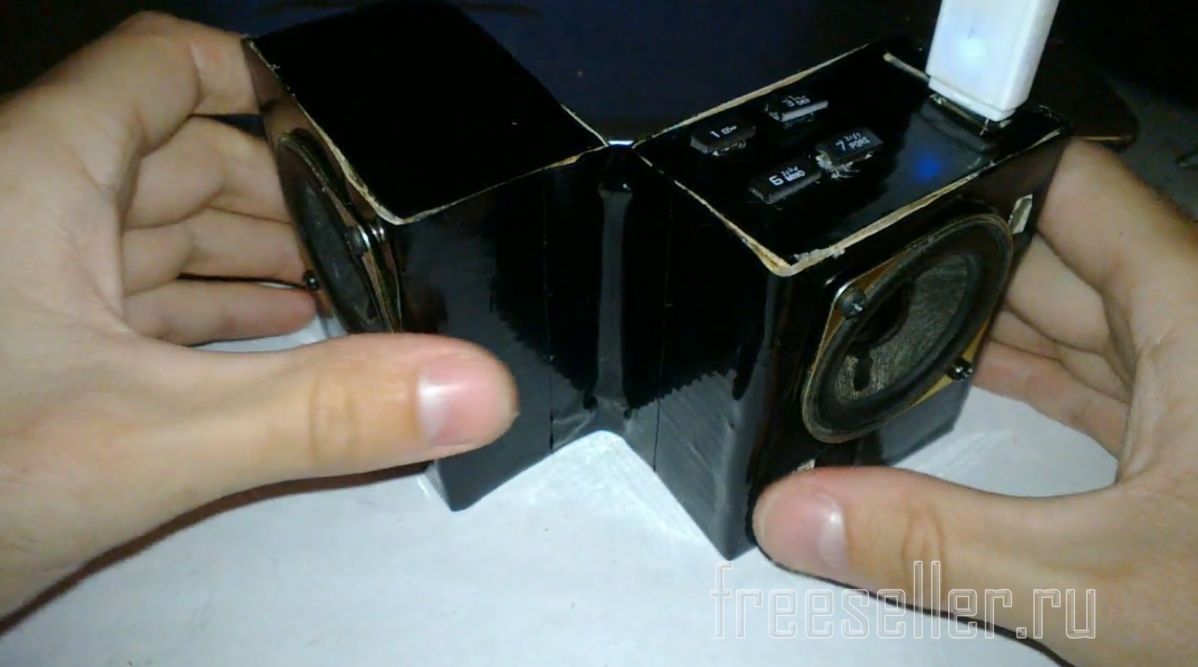

Получилась конструкция формы книжки, которая придает устойчивость и не обычный внешний вид данной самоделке.



Изготовление портативного плеера с micro usb и micro SD


Изготовление портативного плеера с micro usb и micro SD



Изготовление портативного плеера с micro usb и micro SD


Изготовление портативного плеера с micro usb и micro SD

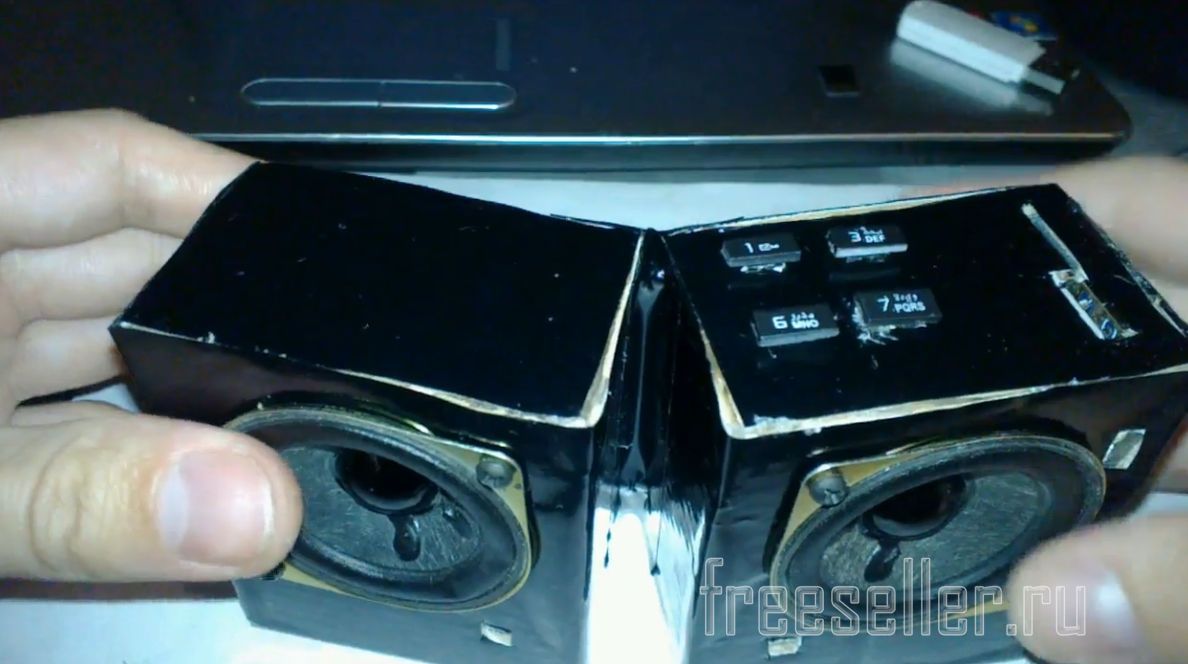

Приклеиваем кнопки от клавиатуры старого телефона супер клеем. Будьте аккуратны, не залейте клеем кнопки управления.



Изготовление портативного плеера с micro usb и micro SD



Можно приступать к тесту.



Изготовление портативного плеера с micro usb и micro SD

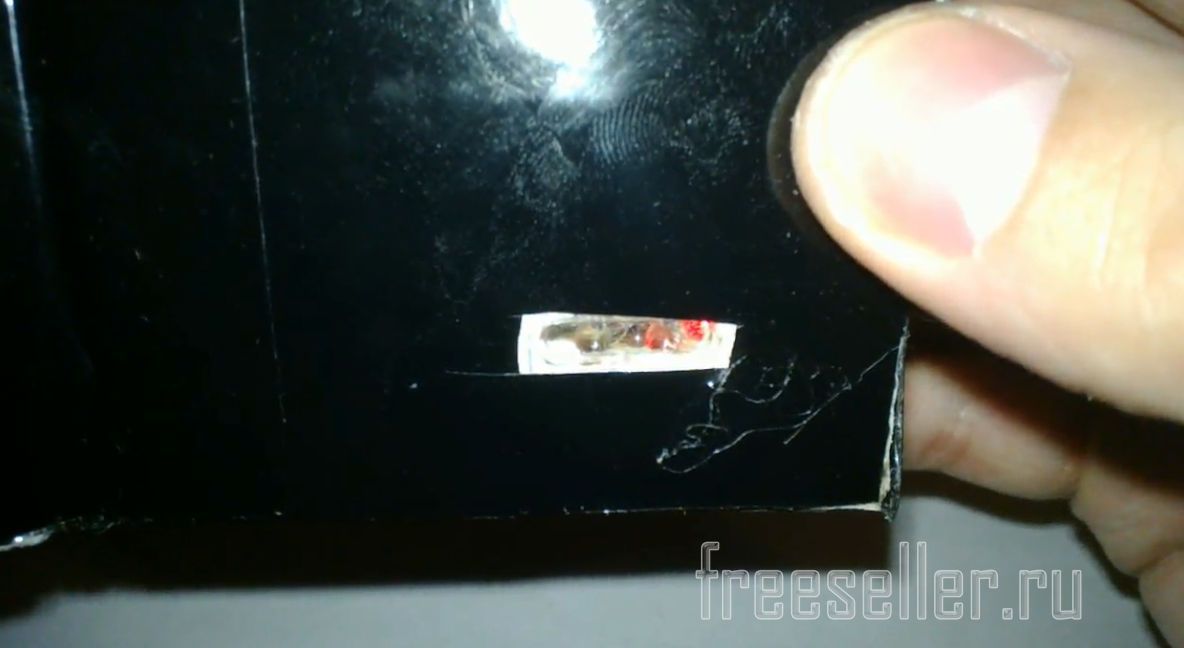

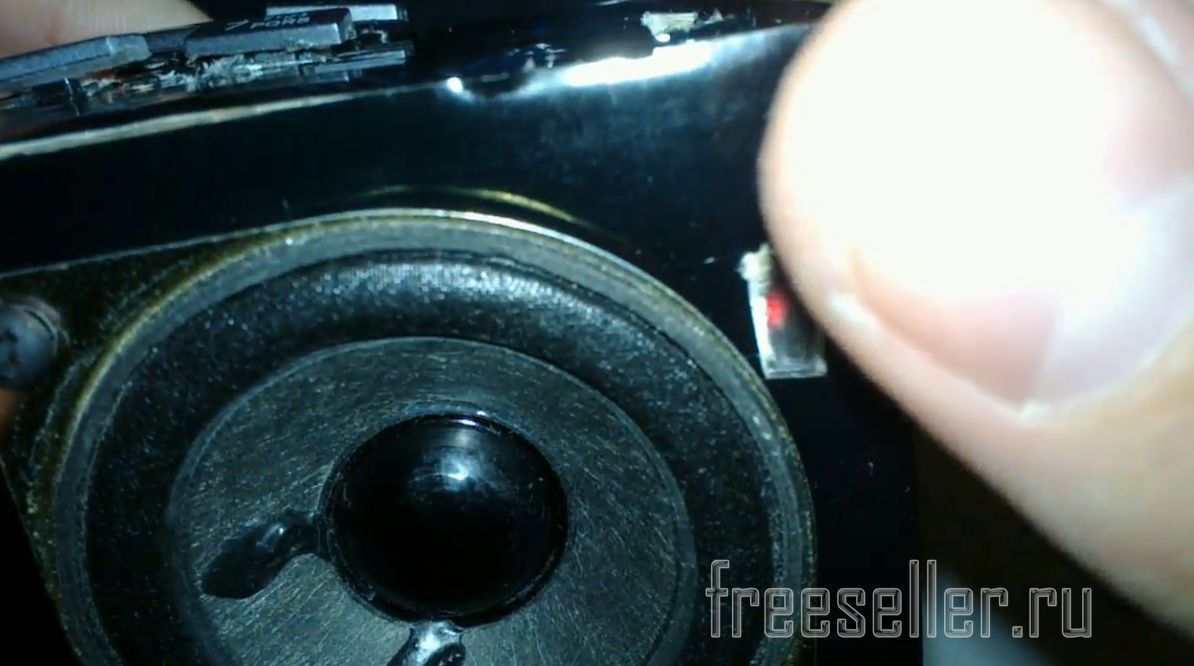

Индикация.

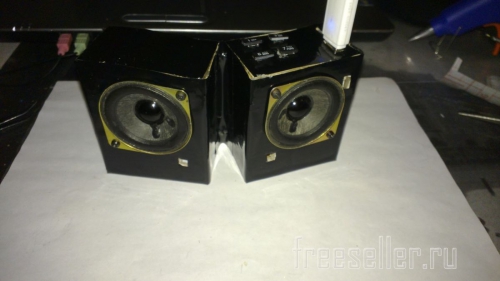

Портативный плеер с micro usb и micro SD своими руками


Портативный плеер с micro usb и micro SD своими руками



USB флешки читает хорошо. Музыка играет громко. На максимальной громкости присутствует хрип динамиков, но и средней громкости вполне достаточно для прослушивания.
Работа от аккумулятора 1100mAh примерно 2-3 часа на средней громкости при воспроизведении с USB носителей, но остается энергия для воспроизведения с microSD карт. С microSD картами будет работать в 2-3 раза дольше, так как питание потребляется 3в, вместо 5в.


Портативный плеер с micro usb и micro SD своими руками
