Электроискровой карандаш своими руками

8 658 просмотров
Электрограф своими руками


Делаем своими руками Электрограф (он же: электроискровой карандаш, электроискровой маркер, электроэрозионный аппарат, электроискровое перо) предназначен для ручной маркировки металлических изделий.


Электрограф по металлу предназначен для нанесения небольших надписей и рисунков на токопроводящих материалах.
Его легко изготовить своими руками, не имея для этого сложного оборудования.



Материалы и инструменты

Для этого понадобится:



  • понижающий трансформатор с выходным напряжением на 12 Вольт
  • зажим типа "крокодил"
  • >корпус от шариковой ручки
  • тумблер
  • моторчик от шуруповёрта
  • металлическая пластина, разъём от компьютера
  • карандаш
  • стёкло от очков жёлтого цвета
  • провода
  • текстолитовый кейс от советского мегаомметра
  • металлический хомут
  • петля вворачиваемая
  • диод Д242.



Электрограф своими руками Электрограф своими руками



Изготовление электрографа

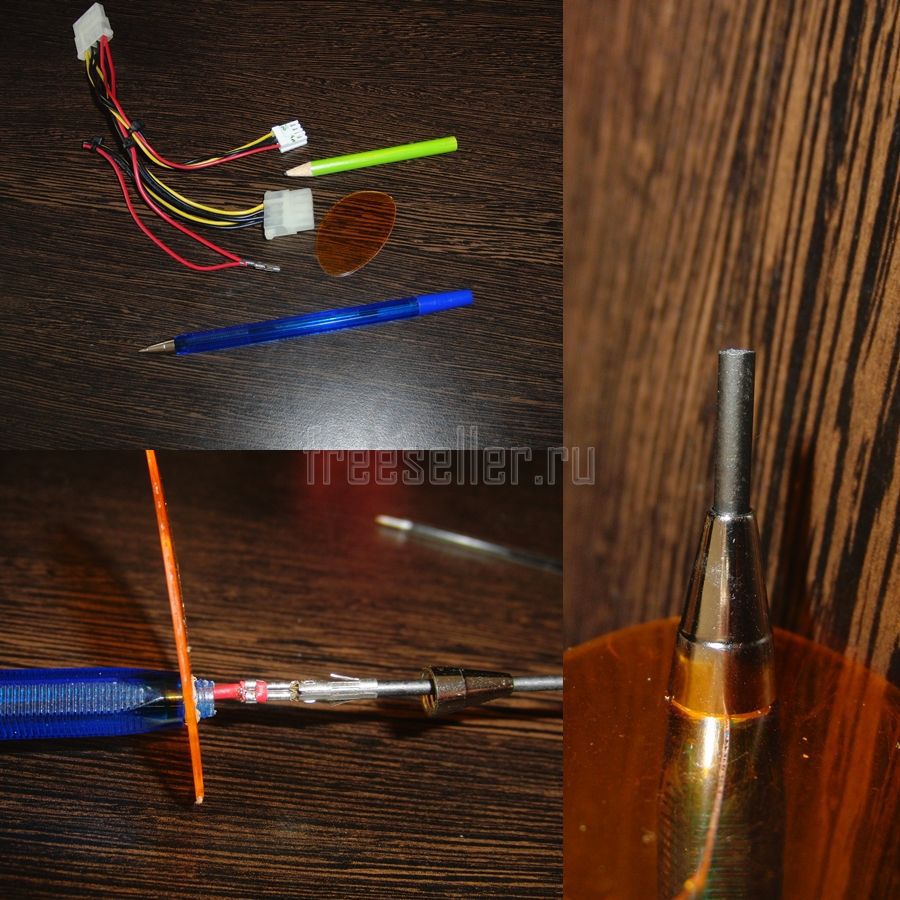

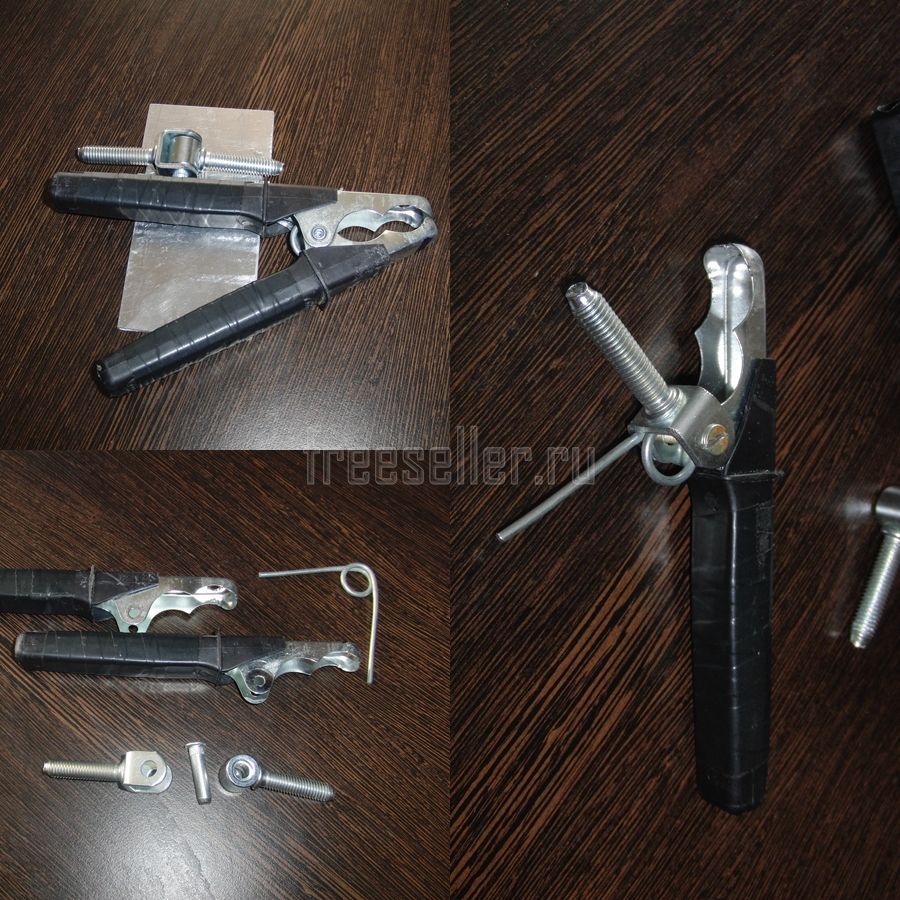

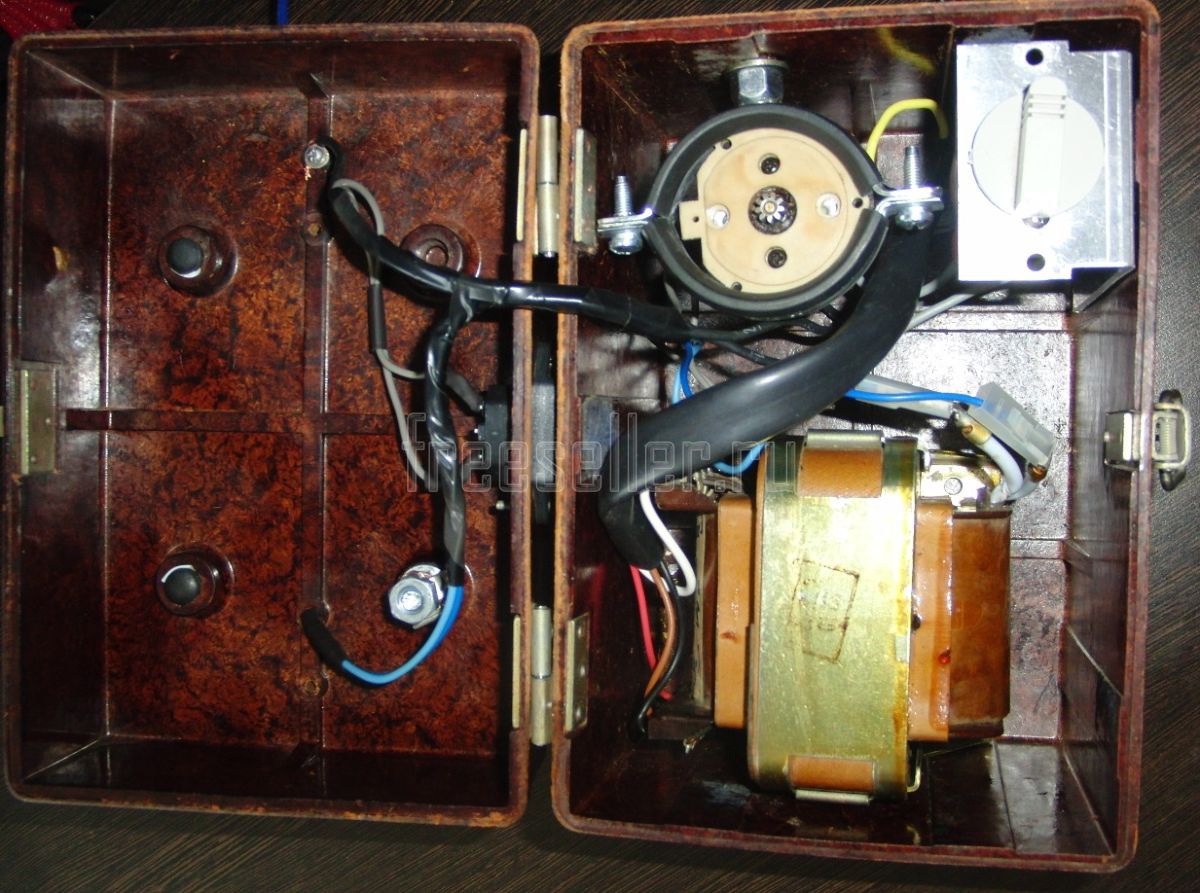

Из корпуса от ручки собираем электрод с грифелем от карандаша. Вставляем стекло от очков для защиты глаз. В кейсе размещаем трансформатор, моторчик, тумблер, разъём для подключения шнура питания. На крышку кейса устанавливаем модернизированный зажим с пластиной и клемму для подключения электрода.



Электрограф своими руками

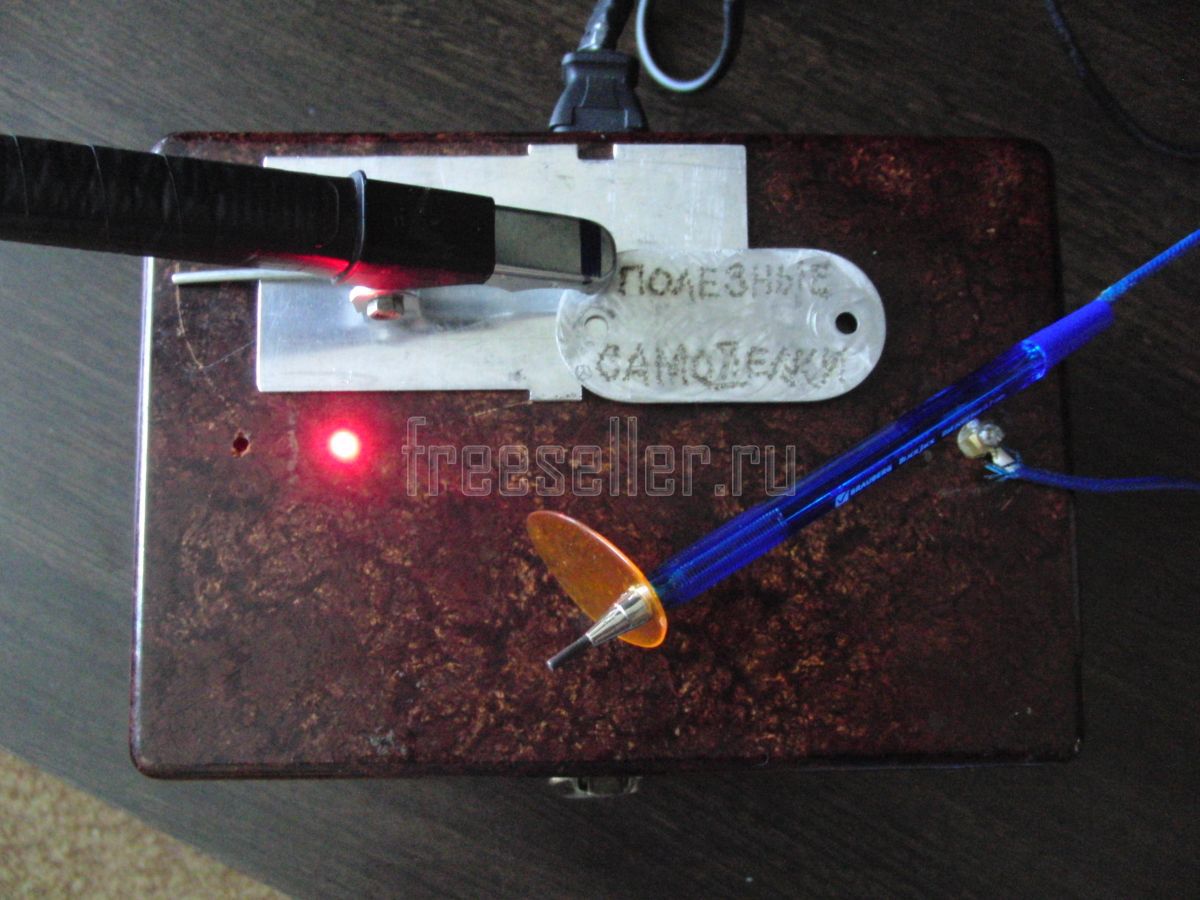

Добавим светодиод, который загорается при включении трансформатора. Схема подключения примитивна. К выводам 12-вольтового трансформатора подключаем моторчик, а в разрыв цепи помещаем маркируемую деталь, зажатую зажимом. При соприкосновении со вторым электродом происходит замыкание цепи и металл начинает плавиться.



Электрограф своими руками

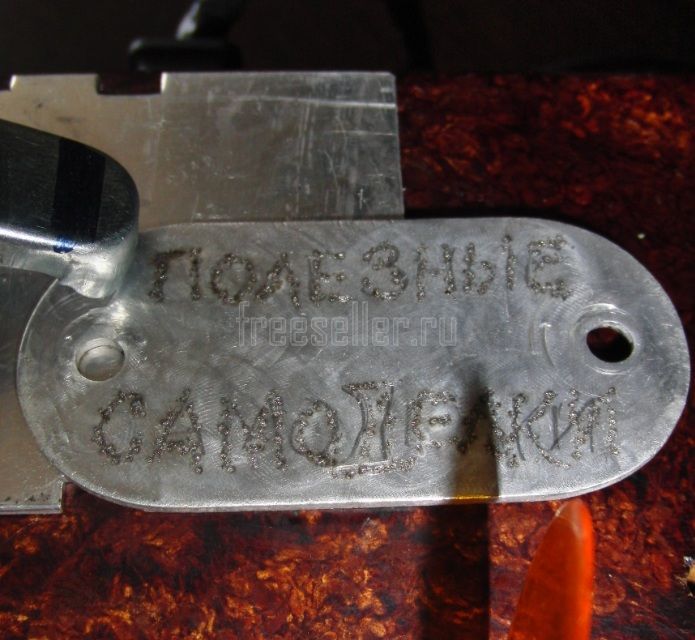

Такой электрограф предназначен для маркировки небольших деталей, так как при длительной работе электрод сильно нагревается. Но в отличие от предлагаемых в Интернете "устройств", работающих от 220 Вольт, он безопасен. И на его базе можно собрать и другие полезные самоделки.



Электрограф своими руками
