Самодельный жучок с высоким КПД

2 комментария 45 646 просмотров

Как правило, схема начинает работать сразу после сборки. Если в приемнике слышен писк, следует зашунтировать схему конденсатором емкостью не менее 1 мкф. Антенну лучше подключить через кондер емкостью 1-2 пф. У меня при длине антенны 20см дальность была 140м.



Схема жучка с высоким КПД



R1=R3=R4 - 9.1 к,
R2 - 300 к,
С1 - 0.1 мкф,
С2 - 56, С3 - 24,
VT1 - КТ315,
VT2 - КТ325ВМ,
L1 - 5+5 витков провода ПЭВ-0.5
на оправке 3мм.

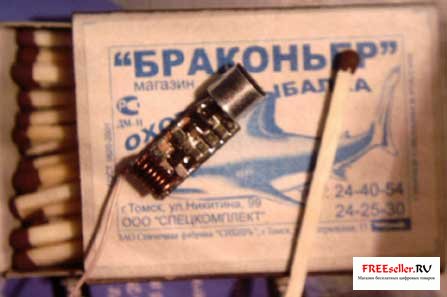

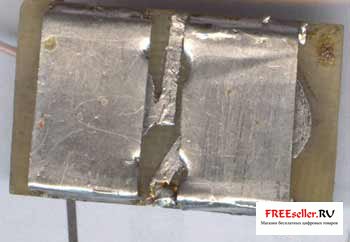

Фотографии готового девайса в варианте с питанием от 2-х литиевых таблеток CR-1220 (6v). (работают очень долго):



Жучок с высоким КПД своими рукамиЖучок с высоким КПД своими руками
