Простой радиомикрофон - схема

  • Опубликовано: 19 декабря 2008

Схема простого радиомикрофона



Схема простого радиомикрофона, работающего на 2-х транзисторах.


Схема данного радиомикрофона, может воплотить в жизнь любой человек. Конструкция данного радиомикрофона проста в налаживании, имеет немного деталей и отличается высоким качеством передаваемого сигнала.



Радиомикрофон на 2-х транзисторах работает в диапазоне 66...74 МГц.


 Схема жучка на одном транзисторе работающего на 2-х транзисторах



Частотная модуляция осуществляется с помощью варикапа. Катушка индуктивности L1 для УКВ - диапазона содержит 6 витков провода ПЭВ-2 0,5 мм. Она намотана на каркасе диаметром 4 мм; шаг намотки 1...1,5 мм. Частота генератора изменяется сдвиганием (раздвиганием) витков катушки L1. Антенной служит кусок провода диаметром 1...3 мм, длиной 15...30 см. Радиус действия радио- микрофона - 10...15 м. Питание радиомикрофона - от аккумуляторной батареи 7Д-0,115 или от других элементов питания.

С.Сыч. Радиолюбитель №12, 1996г.



2

комментария

32 856

просмотров

Похожие самоделки

Комментариев 2
  1. Ваш логотип на схемах закрывает часть номиналов элементов.
    0

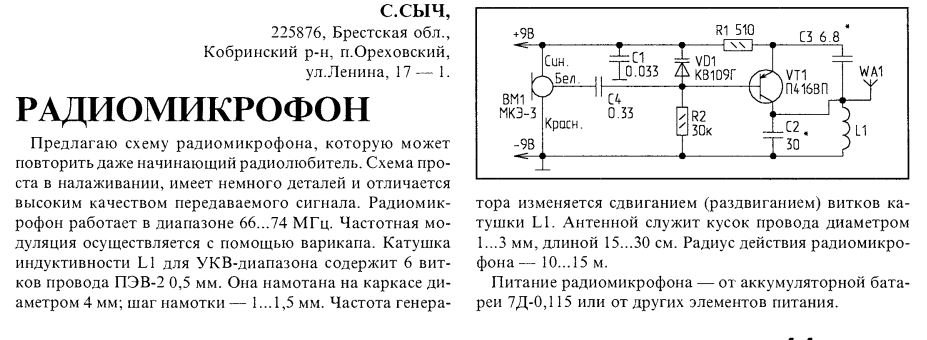

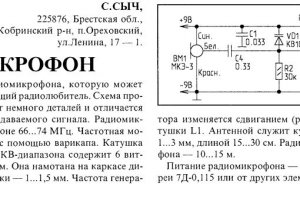

    1. вот оригинал.

      простейший радиомикрофон схема
