Переделка старого зарядника под микро USB


Модернизация старых зарядных устройств от Nokia и Samsung на 5 вольт с использованием переходника для мыши ps/2.


За несколько лет в моём доме скопилось большое количество зарядников от сотовых телефонов, которые уже не применяются по назначению из-за неподходящих к новым моделям смартофонов разъемов.

Одних только блоков питания от "Nokia" штук пять. Было решено извлечь из них пользу- сделать пару запасных зарядников.


Некоторые из этих блоков имеют выходное напряжение 5 Вольт, которое подходит для современной цифровой техники с небольшим током зарядки. Но задача сделать супер зарядник у меня и не стояла.


Старые зарядки от телефонов

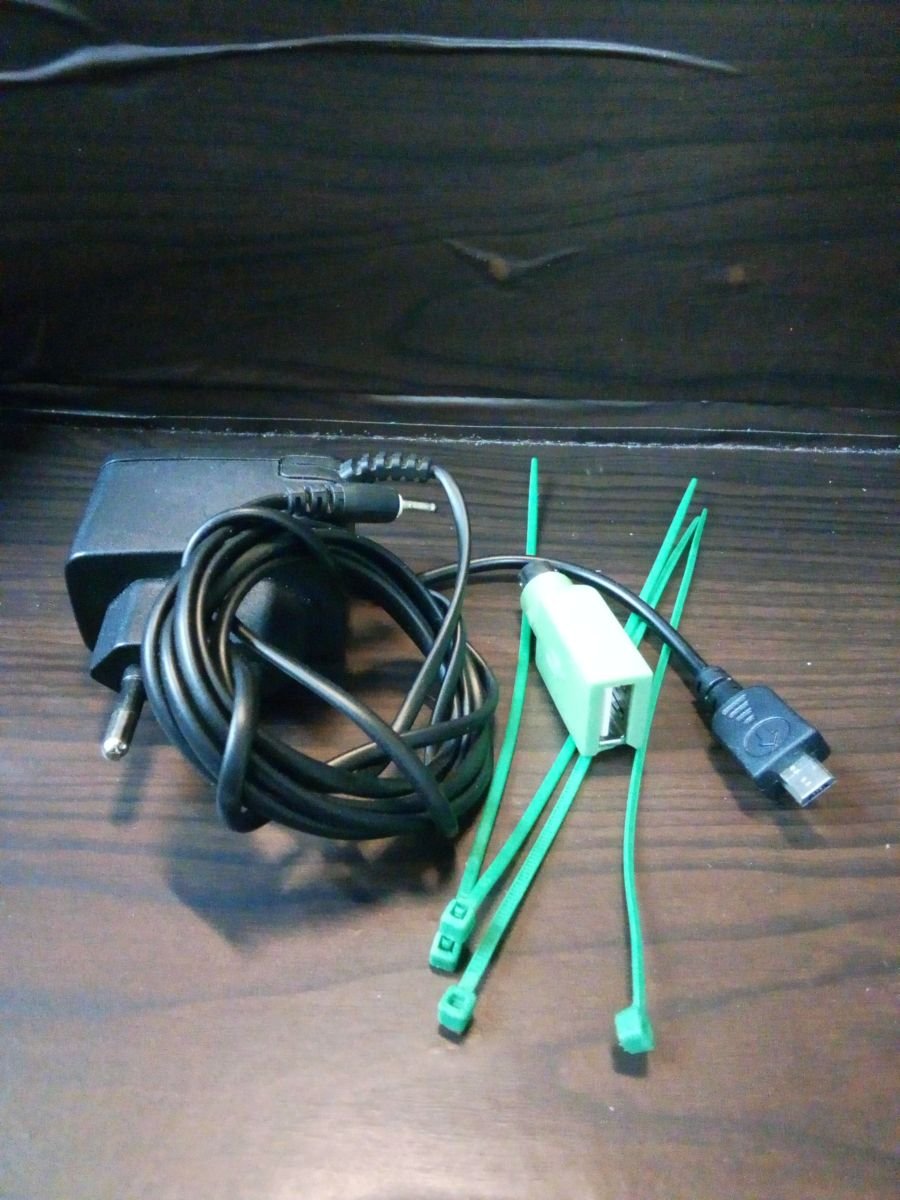

Также из ненужных "вещиц из прошлого" у меня обнаружились пара переходников для мыши - с ps/2 на usb, плюс разъём для микро usb - вот и все комплектующие для моей самоделки.


Переходник для мыши PS/2 usb

Сборка зарядки

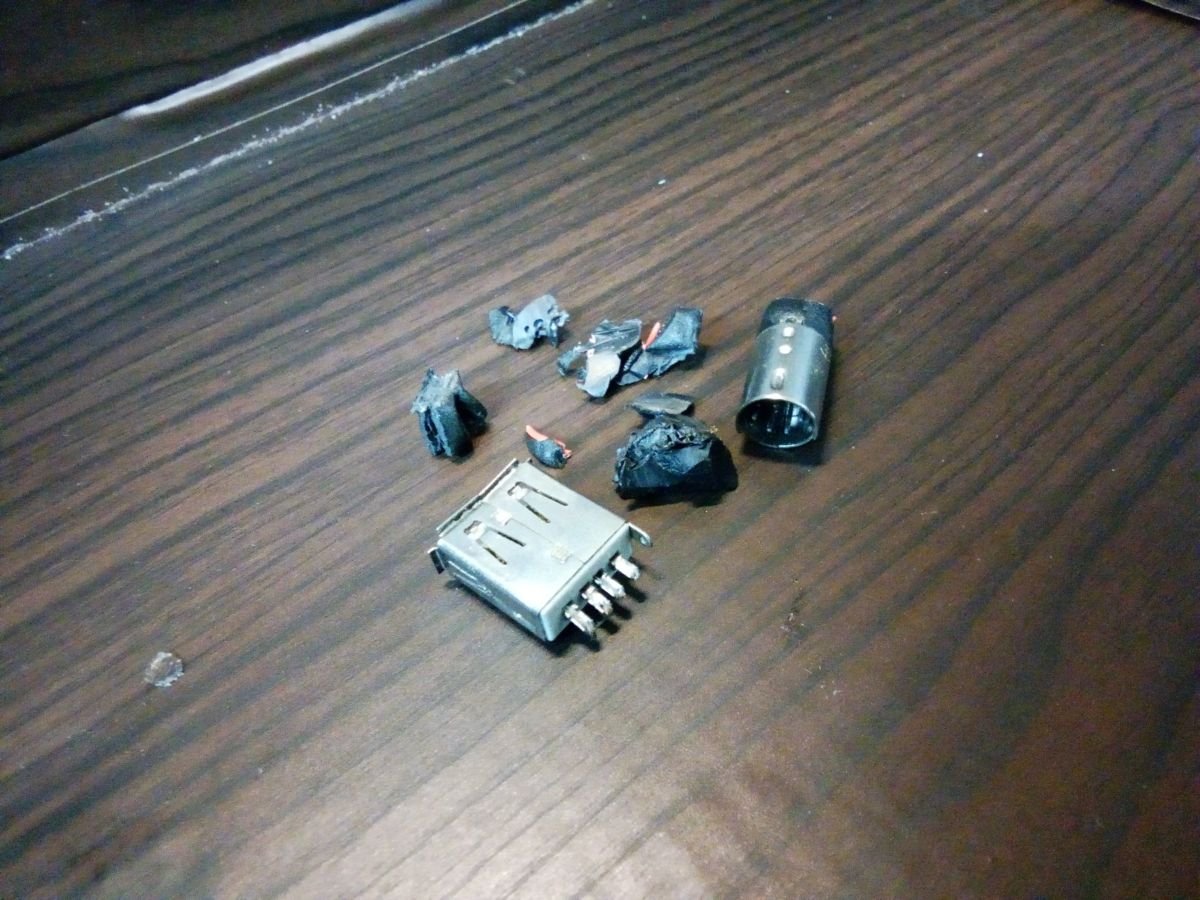

Корпус переходника легко разбирается. Убрав всё лишнее, оставляем лишь сам штекер.


Переделка зарядного устройства от телефона NOKia под MicroUSB

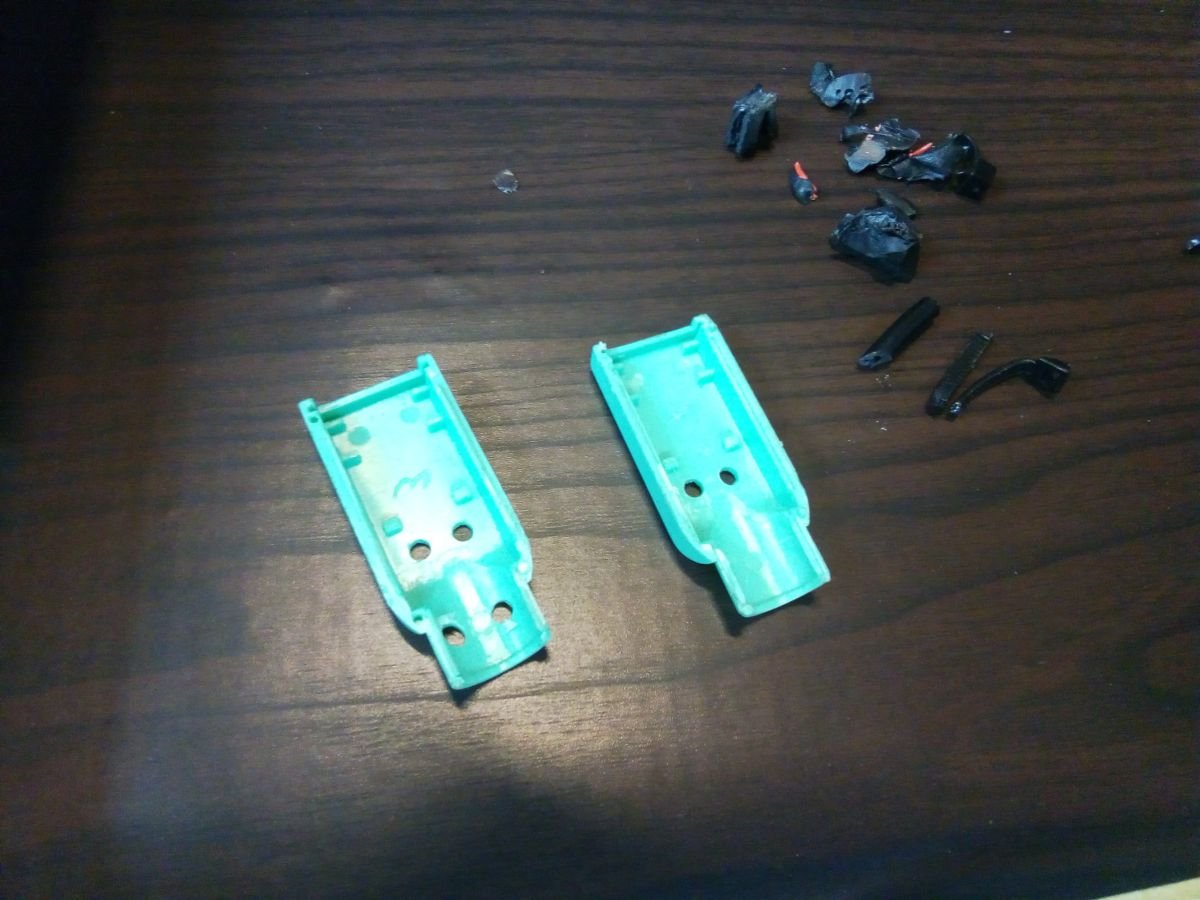

Использоваться будет только пара крайних контактов. Делаем пару небольших отверстий под пластиковые хомуты, которыми в дальнейшим будет стягиваться корпус и крепиться кабели.


Переделка зарядного устройства от телефона NOKia под MicroUSB


С зарядником всё просто: отрезаем старый штекер. У меня в наличии была пара неисправных кабелей (кот покусал), но с целым микроразъёмом, и новые разборные разъёмы имелись.

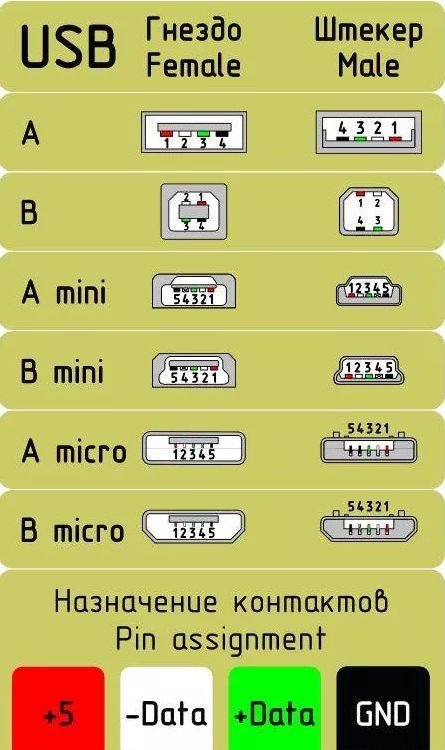

Переделка зарядного устройства от телефона NOKia под MicroUSB> Распиновка USB A, USB B, Mini USB, MicroUSB

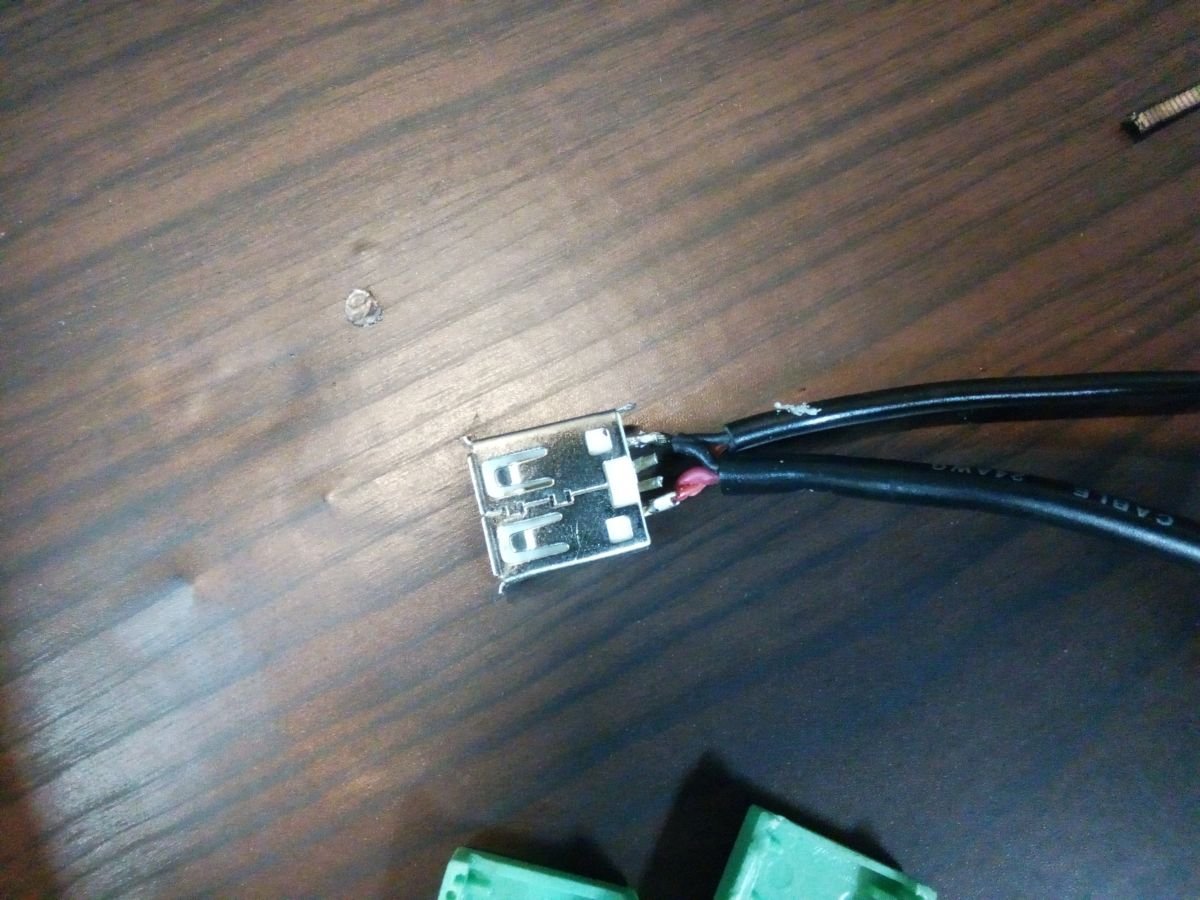

Запаяв по схеме кабели, фиксируем их хомутом.

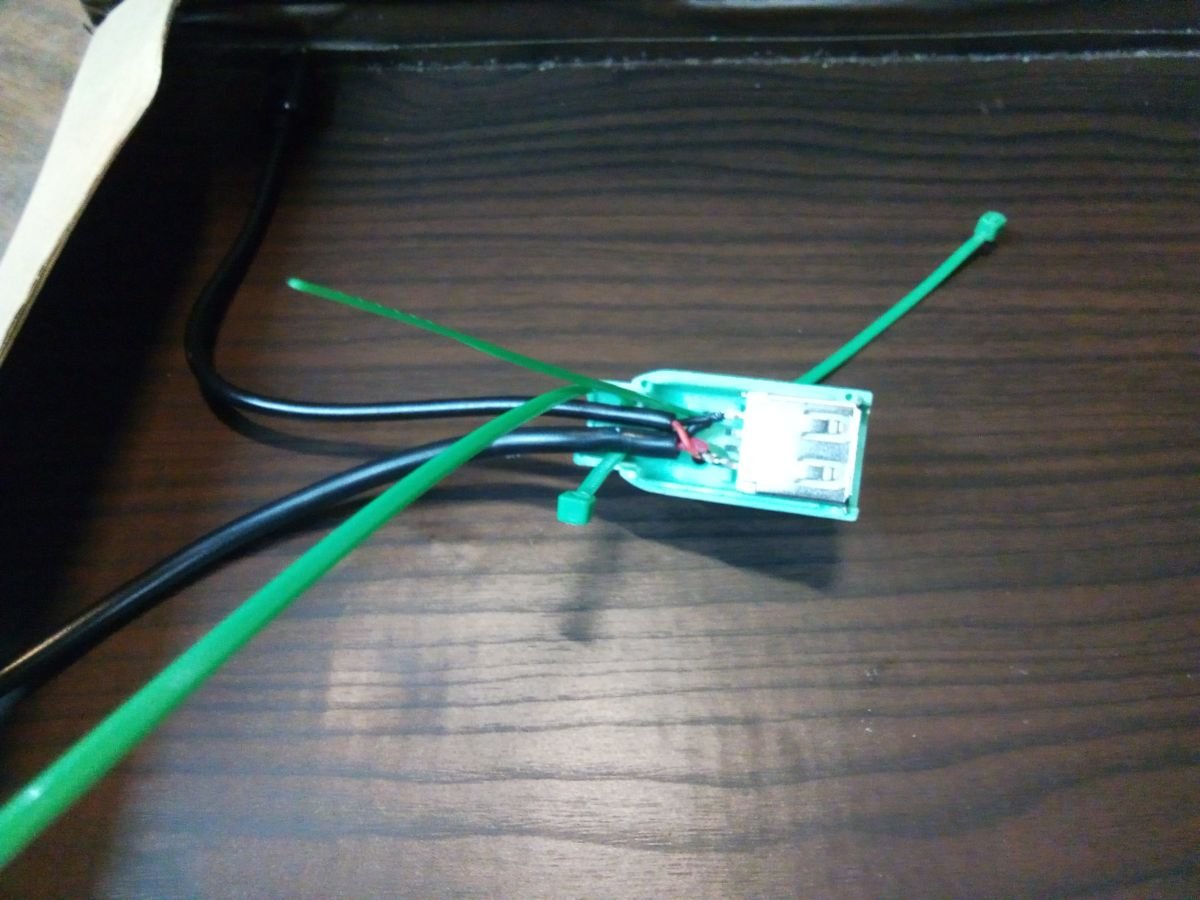

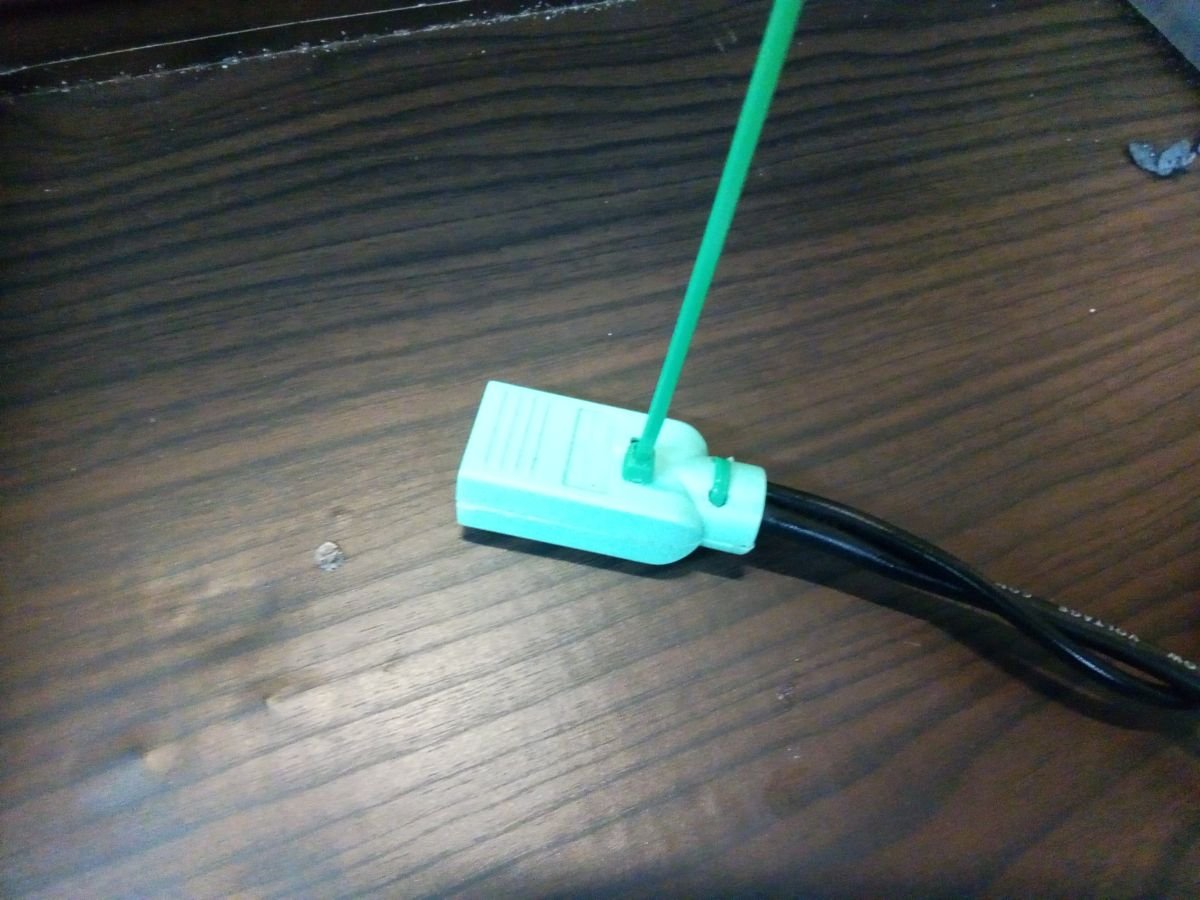

Закрываем корпус и также крепим стяжкой. Корпус переходника служит одновременно распределительной коробкой и действующим usb.


Переделка зарядного устройства от телефона NOKia под MicroUSBПеределка зарядного устройства от телефона NOKia под MicroUSB

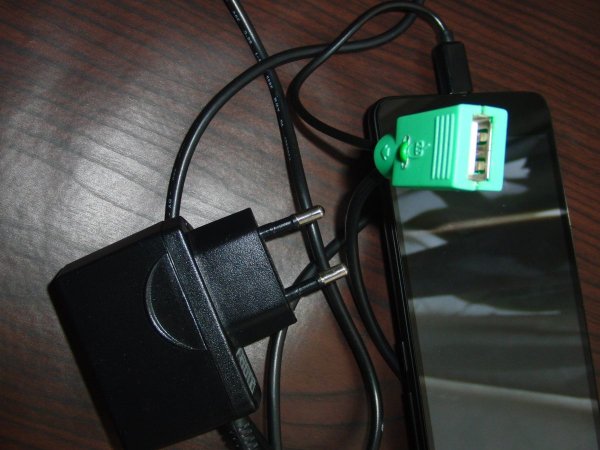

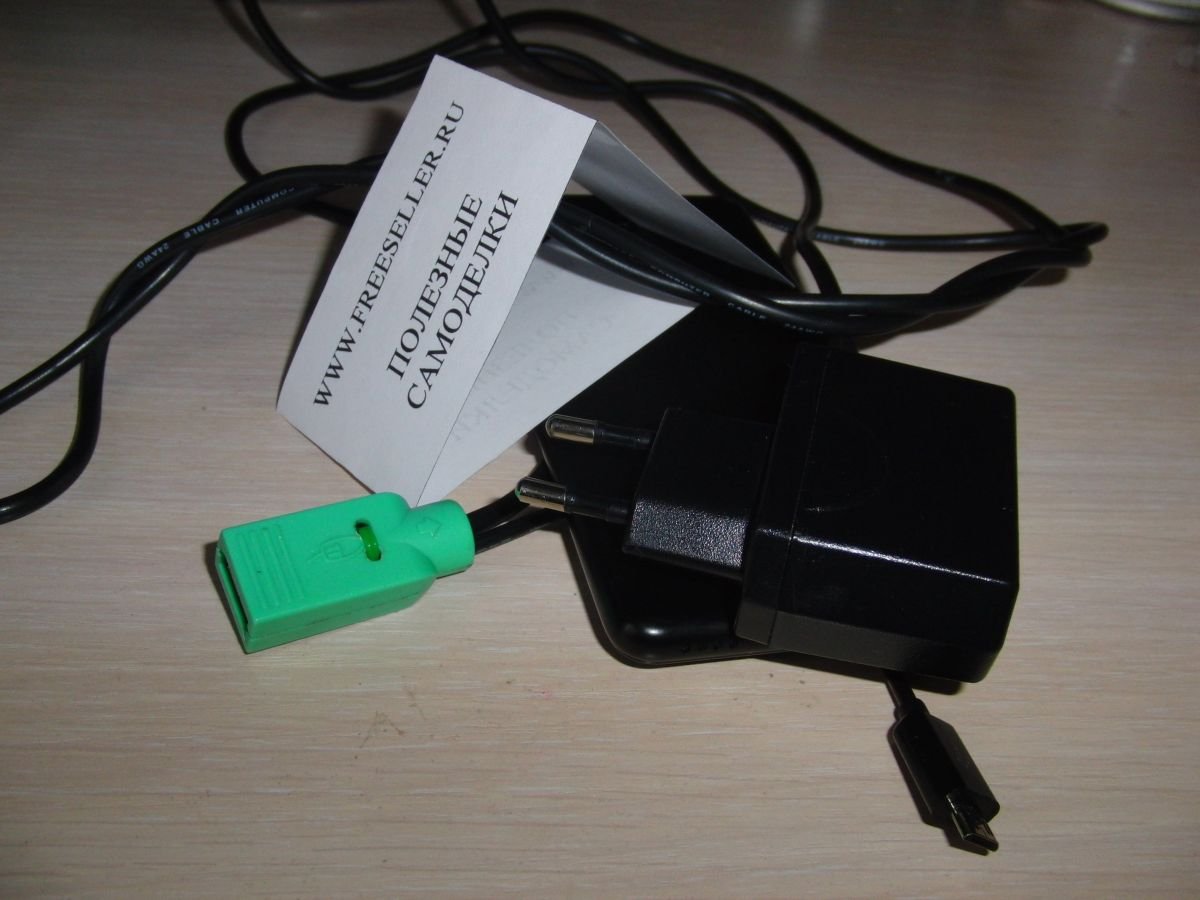

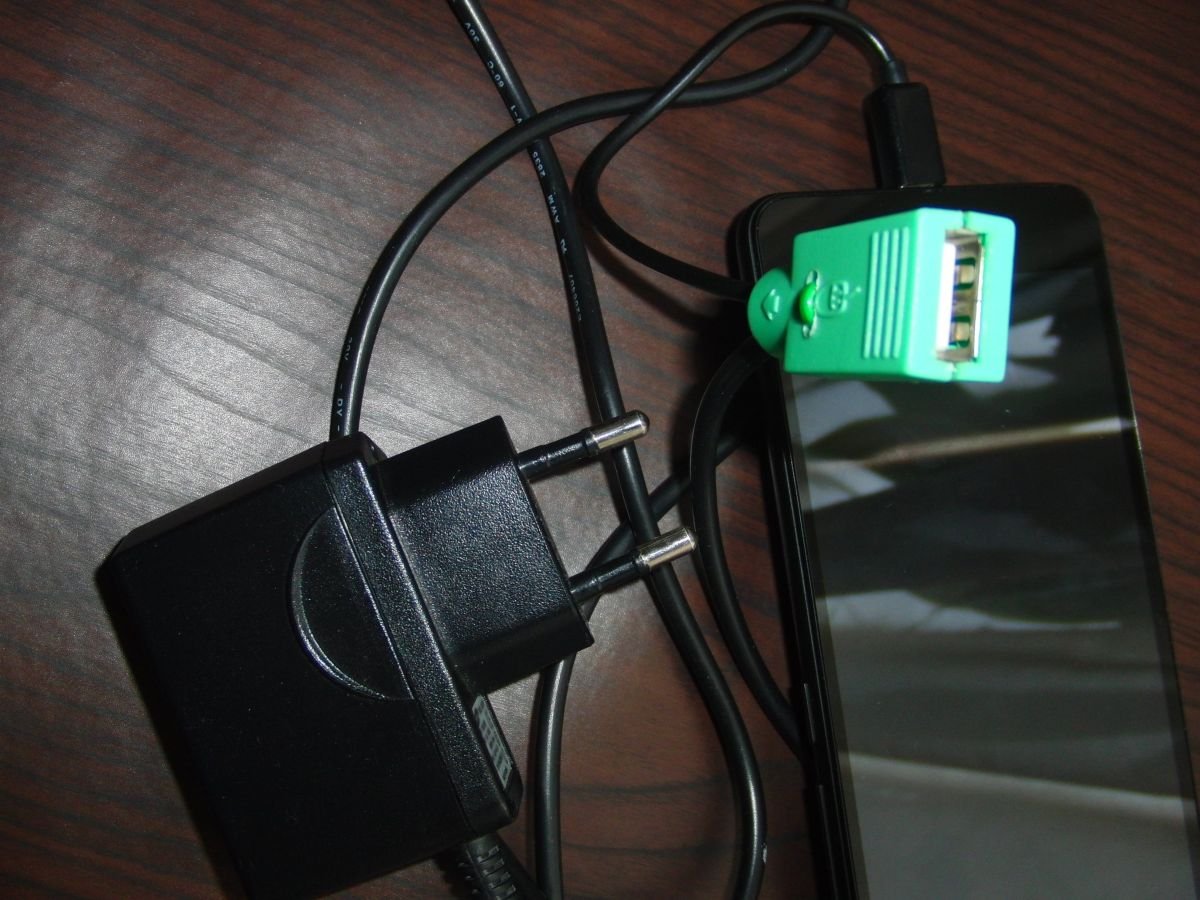

Таким способом я собрал два резервных зарядника. Один от "Nokia" c током зарядки на 350 mA, другой - от "Samsung" на 700 mA.


Переделка зарядного устройства от телефона NOKia под MicroUSB
