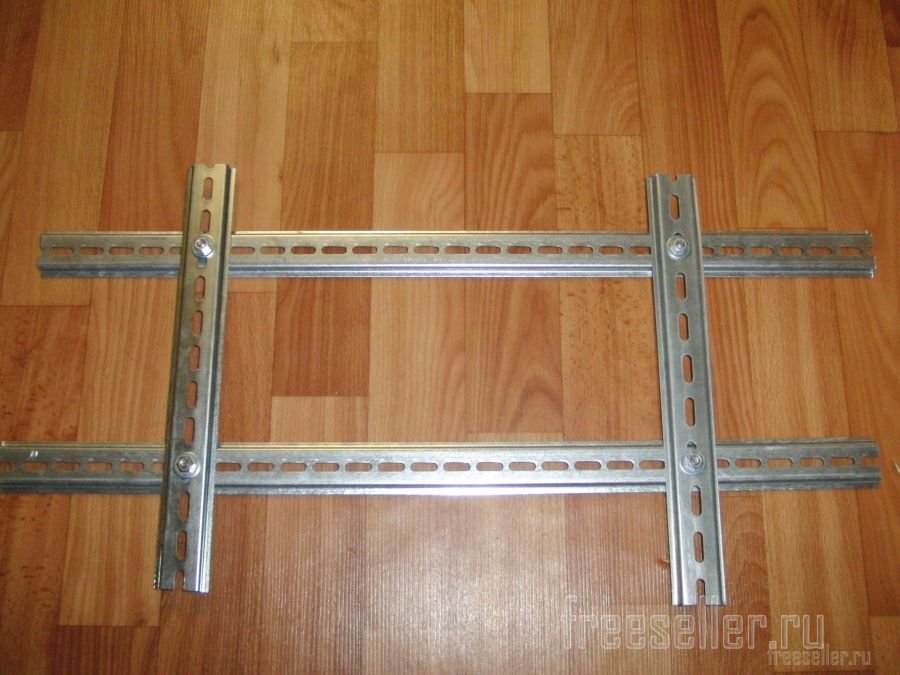

Динамический шаблон для бормашинки своими руками  на скорую руку


Динамический шаблон для бормашинки своими руками  на скорую руку.

Как сделать простое приспособление самодельное для фрезерования из din - рейки для бормашинки (гравера) своими руками.

Динамический шаблон для бормашинки своими руками  на скорую руку.

При изготовлении очередной самоделки мне потребовался шаблон для фрезерования деревянной доски с помощью фрез для бормашинки.

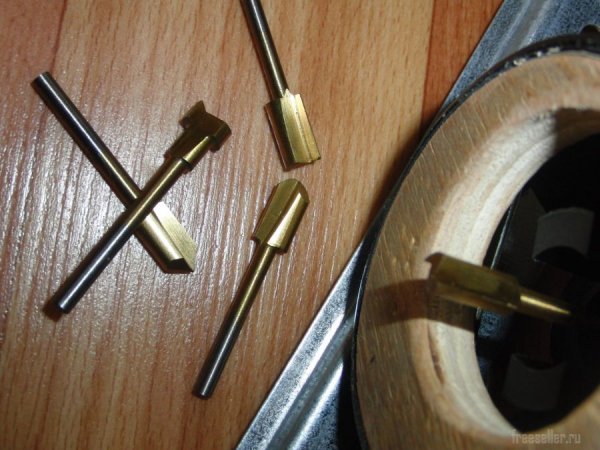

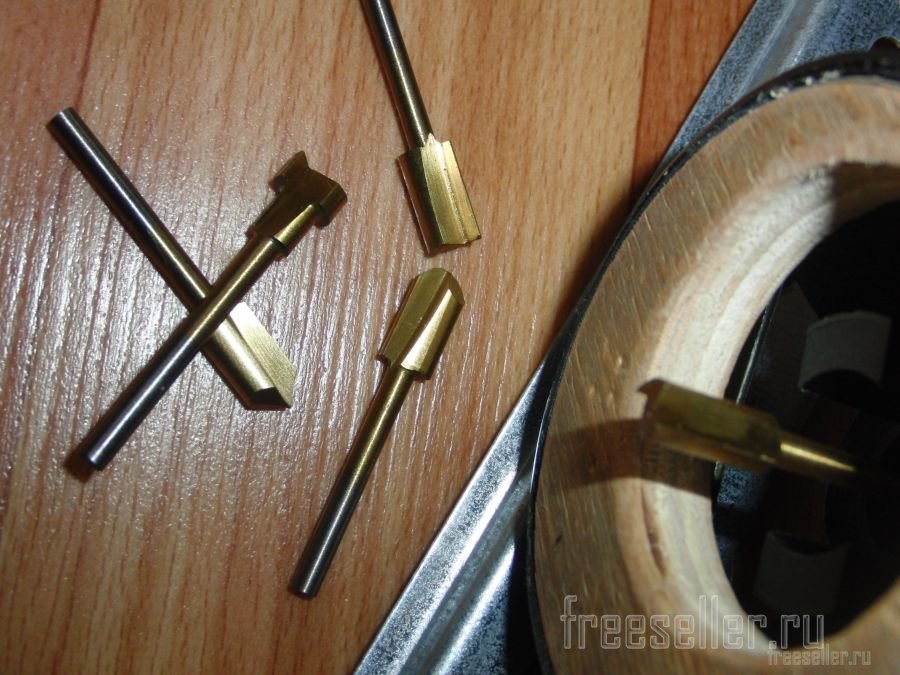

Фрезы для бормашинки

И было решено, сделать его по-быстрому из подручных средств. В наличии была DIN - рейка, которую я часто применяю в своих самоделках из-за её универсальности. Правда, ещё пришлось доработать насадку для бормашинки, так как высота бортика была мала.

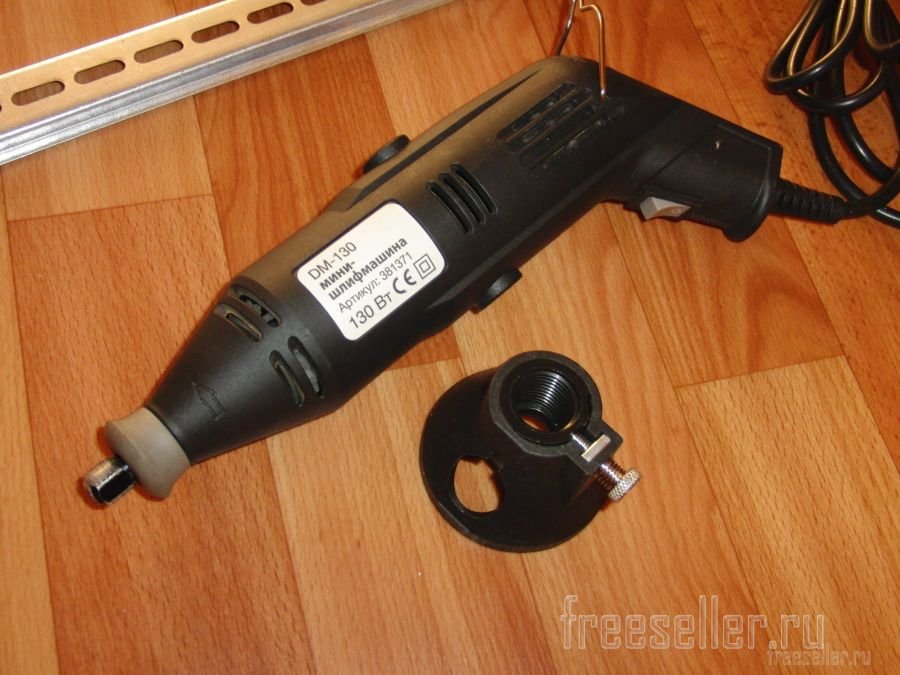

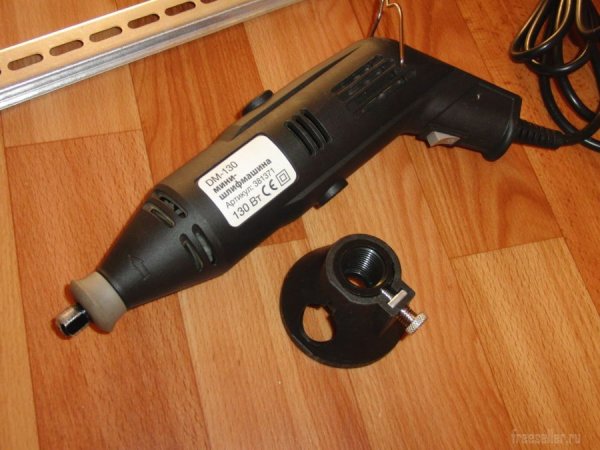

Бор машигнка

Для изготовления шаблона для бор машинки мне потребовалось:
  • din-рейка;
  • фанера;
  • болты с полукруглой шляпкой и гайки на 6 мм;
  • крышка от баллончика с краской.

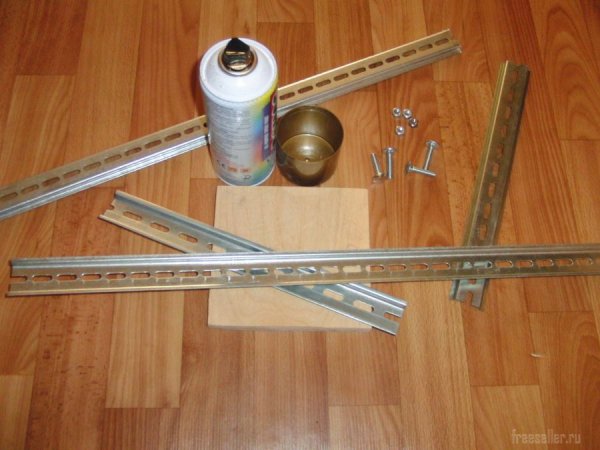

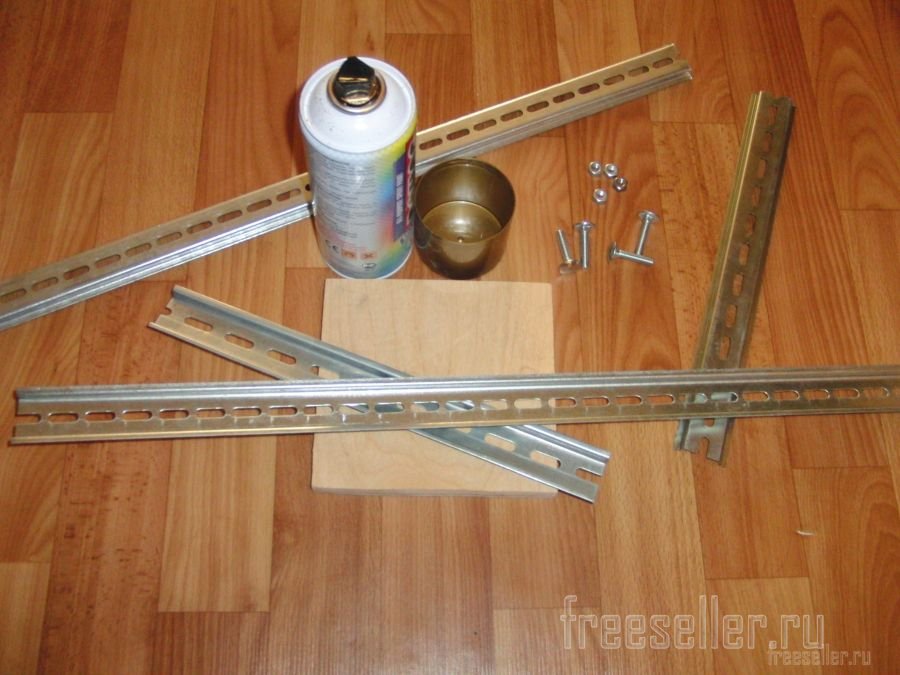

Материалы для изготовления динамического шаблона для бор машинки

Изготовление шаблона

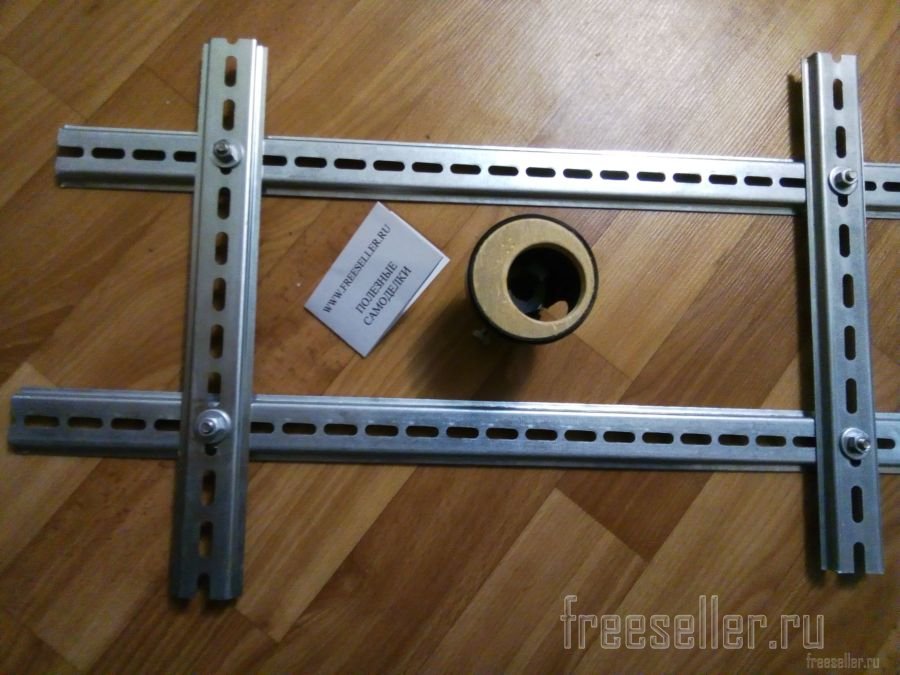

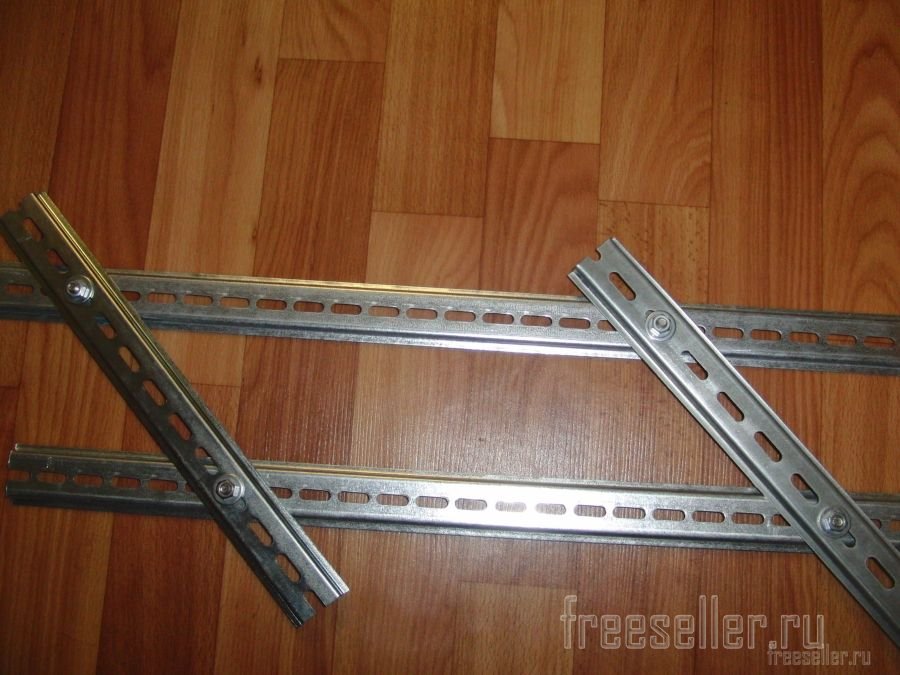

Сам шаблон получился из четырёх отрезков полосы рейки, однако можно делать не только квадратный , но и шестиугольный и более шаблон при необходимости.

Изготовление  динамического шаблона для бор машинки

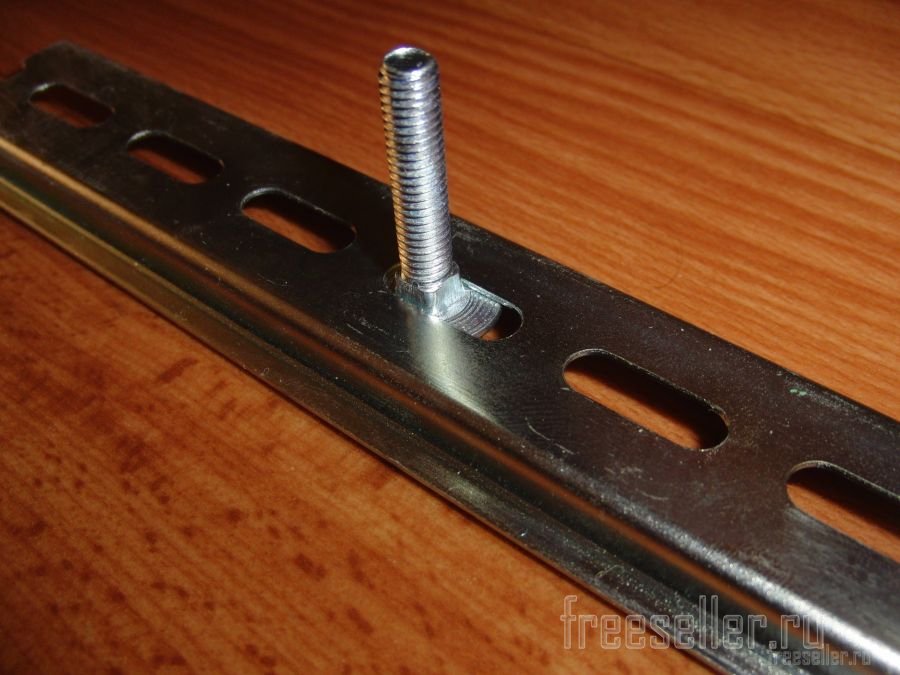

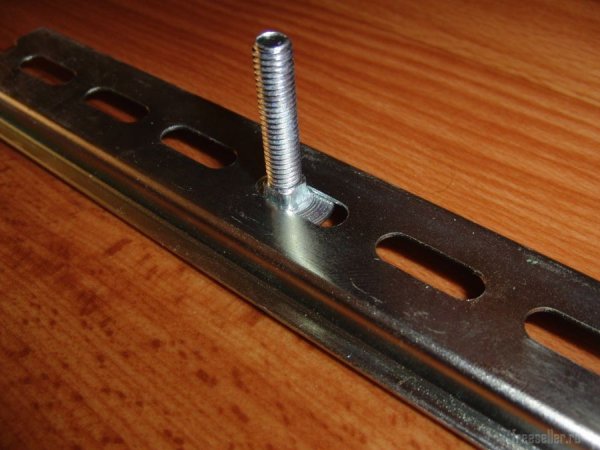

DIN-рейка крепится между собой болтами, под шляпками которых есть квадратный выступ.


Он идеально подходит под перфорацию din-рейки и не даёт болту проворачиваться.

Изготовление  динамического шаблона для бор машинки

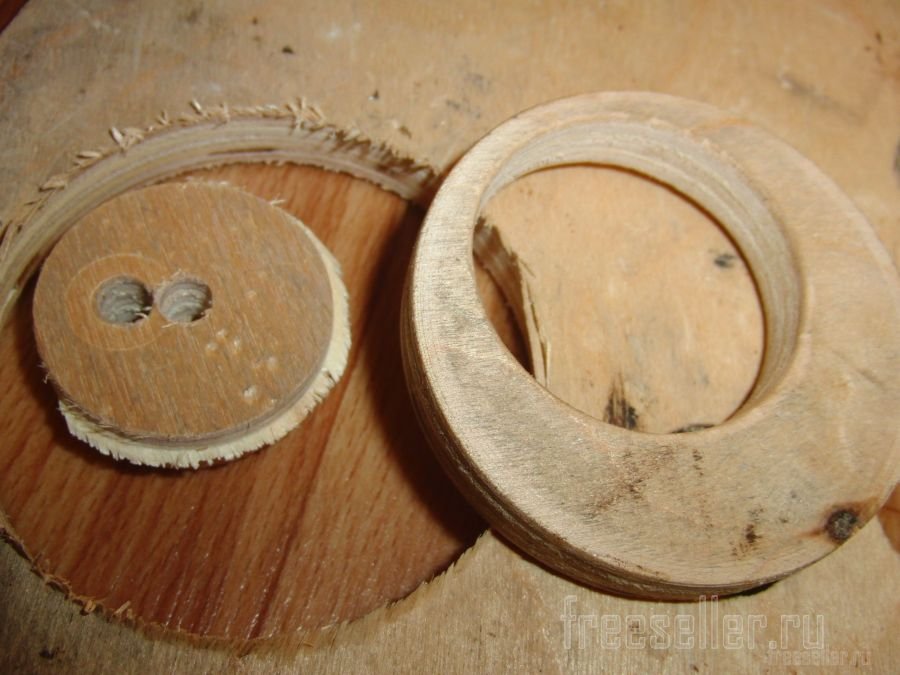

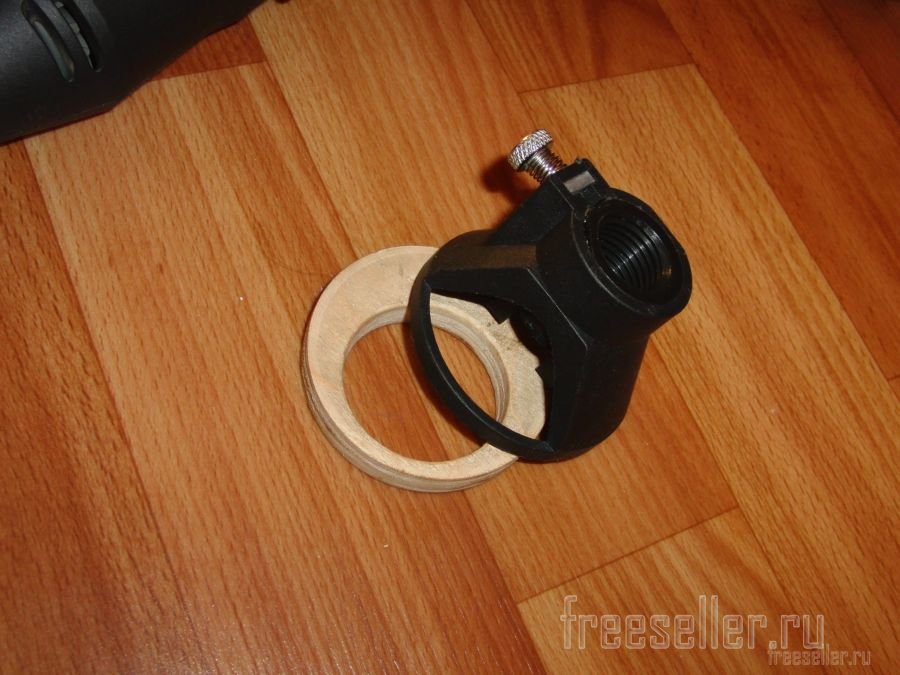

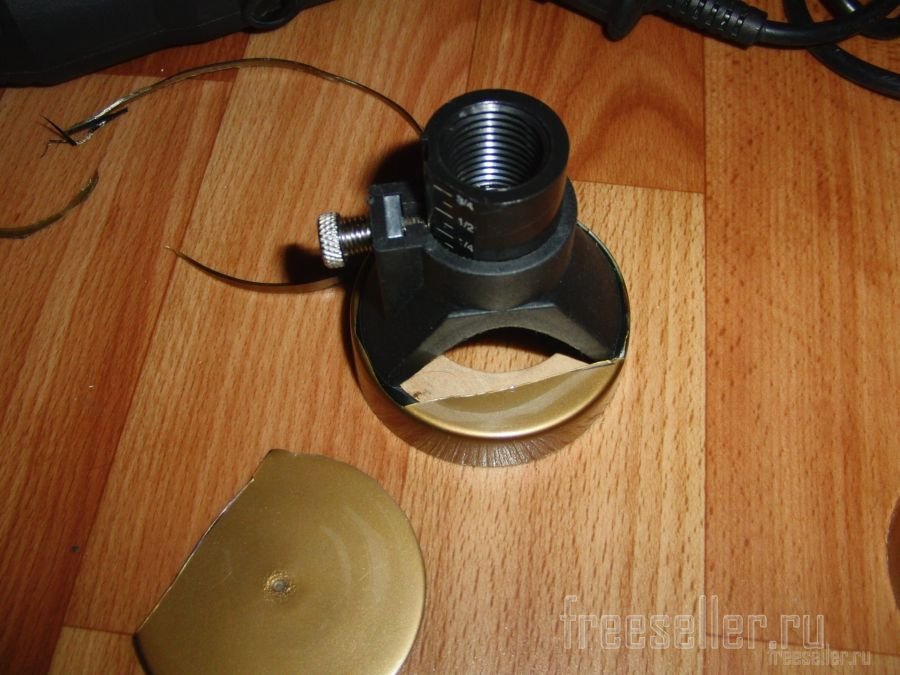

Для того, чтобы насадка одинаково упиралась во все части шаблона, пришлось увеличить её высоту на 10 мм. Это толщина фанеры, из которой был сделан круг.

Изготовление  динамического шаблона для бор машинки

Для отвода опилокв нём было высверлено коронкой ещё отверстие поменьше.

Изготовление  динамического шаблона для бор машинки

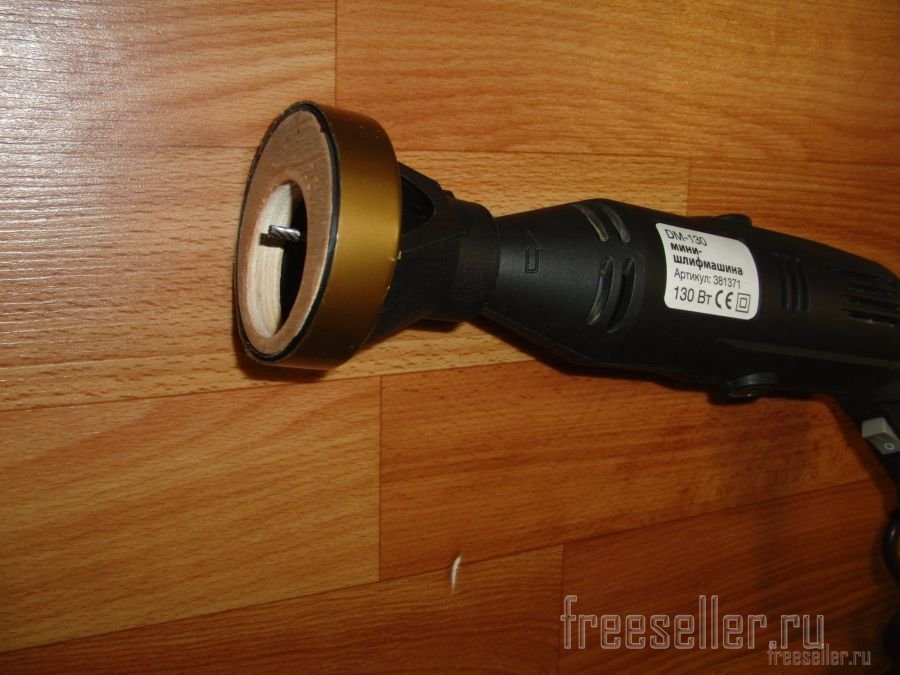

Далее с помощью изоленты и доработанной крышки от баллончика соединяем всю конструкцию в единое целое.

Изготовление  динамического шаблона для бор машинки

Принцип работы шаблона

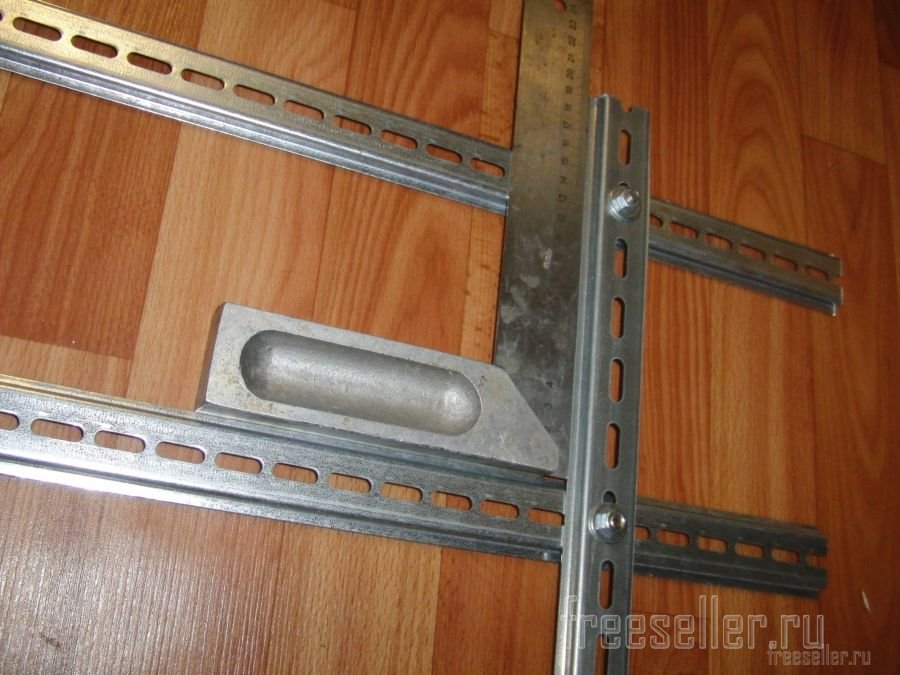

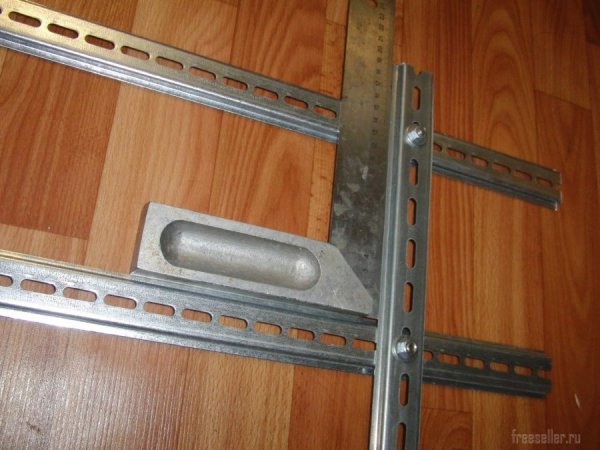

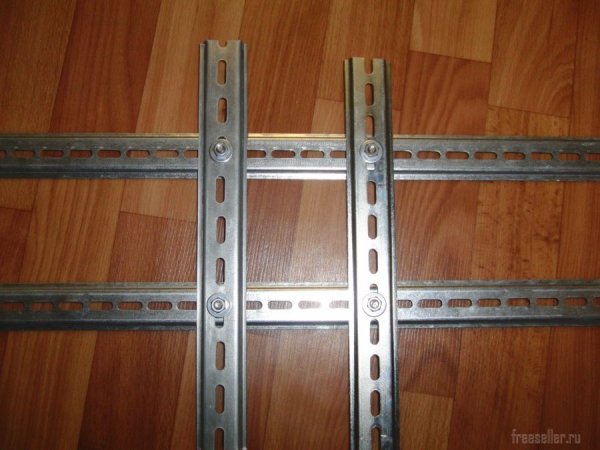

К нужному нам размеру прибавляем радиус насадки для бормашинки и фиксируем шаблон гайками.

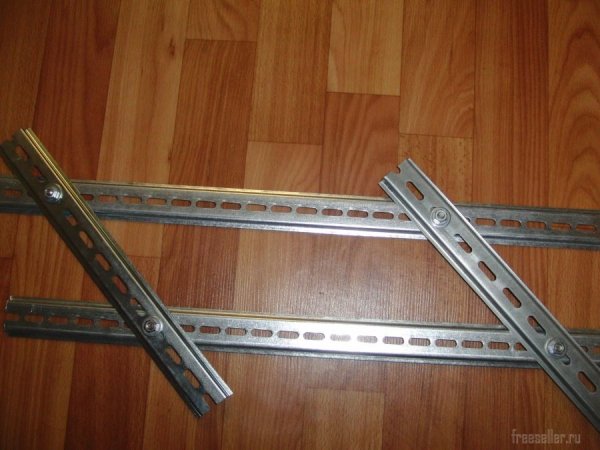

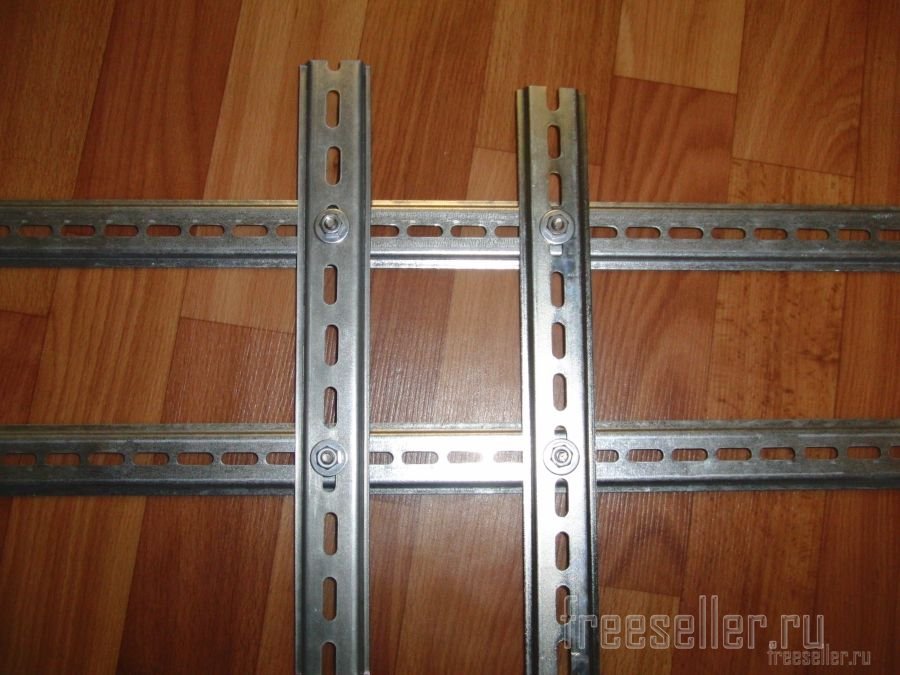

Самодельный динамический шаблон для бормашинки

Самодельный динамический шаблон для бормашинки

Самодельный динамический шаблон для бормашинки

Самодельный динамический шаблон для бормашинки

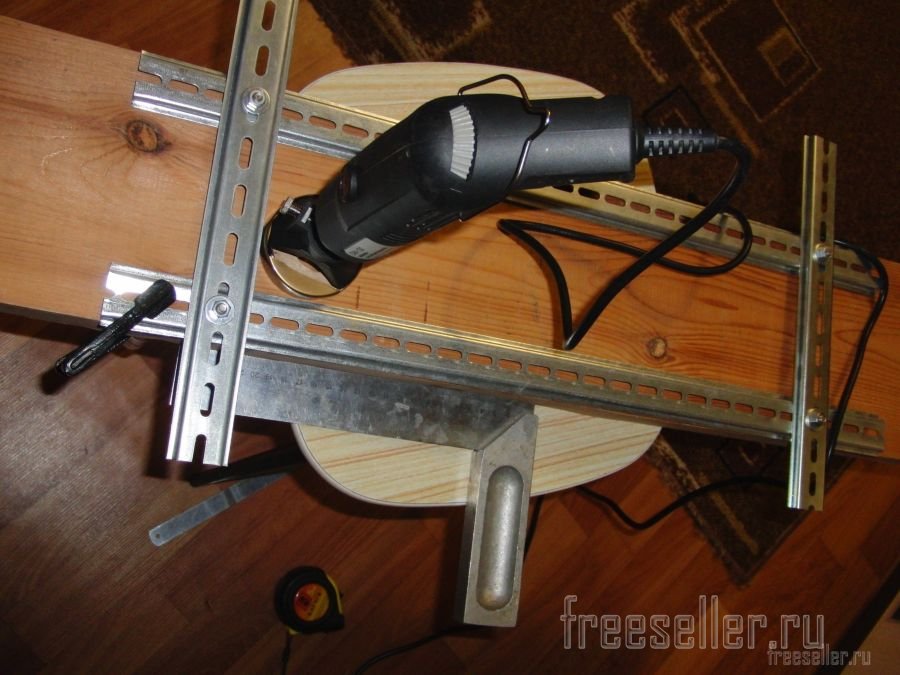

И наконец, готовый шаблон нужного размера фиксируем скобами к заготовке.

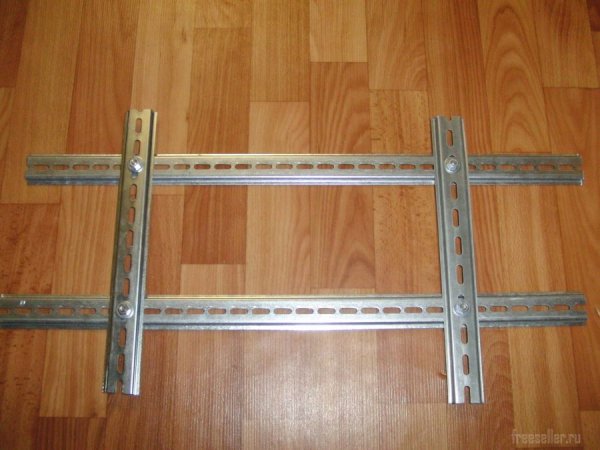

Самодельный динамический шаблон для бормашинки своими руками

Самодельный динамический шаблон для бормашинки своими руками

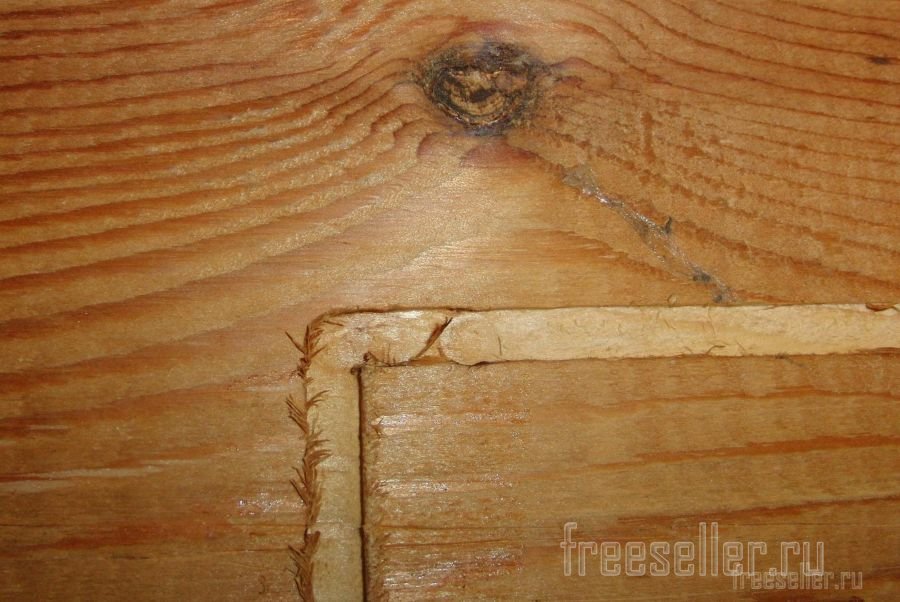

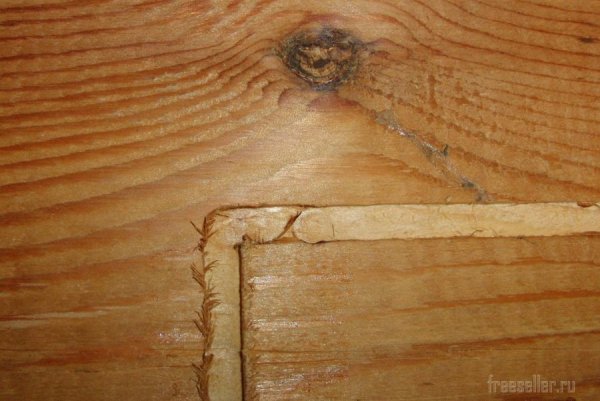

Вырезание бор машинкой по самодельному шаблону
