Простое приспособление для разметки центра детали своими руками.

Простое приспособление для разметки центра детали своими руками.
В данной работе хочу показать, как можно быстро и просто изготовить специальное приспособление для разметки центра различных заготовок. Например: деревянные бруски, металлический профиль любой формы, кирпичи, картон, пластик и так далее.
Привет всем любителям самоделок! Иногда при ремонте или строительстве случаются такие моменты, что необходимо в какой либо из заготовок точно разметить центр для дальнейшего распила либо же еще чего то. Конечно можно воспользоваться обычной линейкой, все высчитать и вымереть, но если таких заготовок очень много и на каждую разметку будет уходить довольно много времени, то ремонт может затянуться. Собственно и у меня была подобная ситуация, когда делал маленький декоративный забор для палисадника из штакетника. Сам по себе штакетник был нестандартны и шириной в 8 см. Для маленького забора это слишком широко и было принято решение распилить его вдоль и сделать каждую заготовку по 4 см. Сначала разметку делал линейкой, на что уходило много времени, но потом решил сделать довольно простое приспособление для разметки центра, с которым дальнейшая работа стала намного легче и быстрее.

Простое приспособление для разметки центра детали своими руками.

Для изготовления инструмента по разметке центра заготовок потребуется:

  • брусок (длину бруска подбирайте индивидуально под свои нужды);
  • карандаш (можно заменить круглыми палочками);
  • простой карандаш или фломастер для черчения линии;
  • саморез или болтик.



Изготовление приспособления для разметки центра

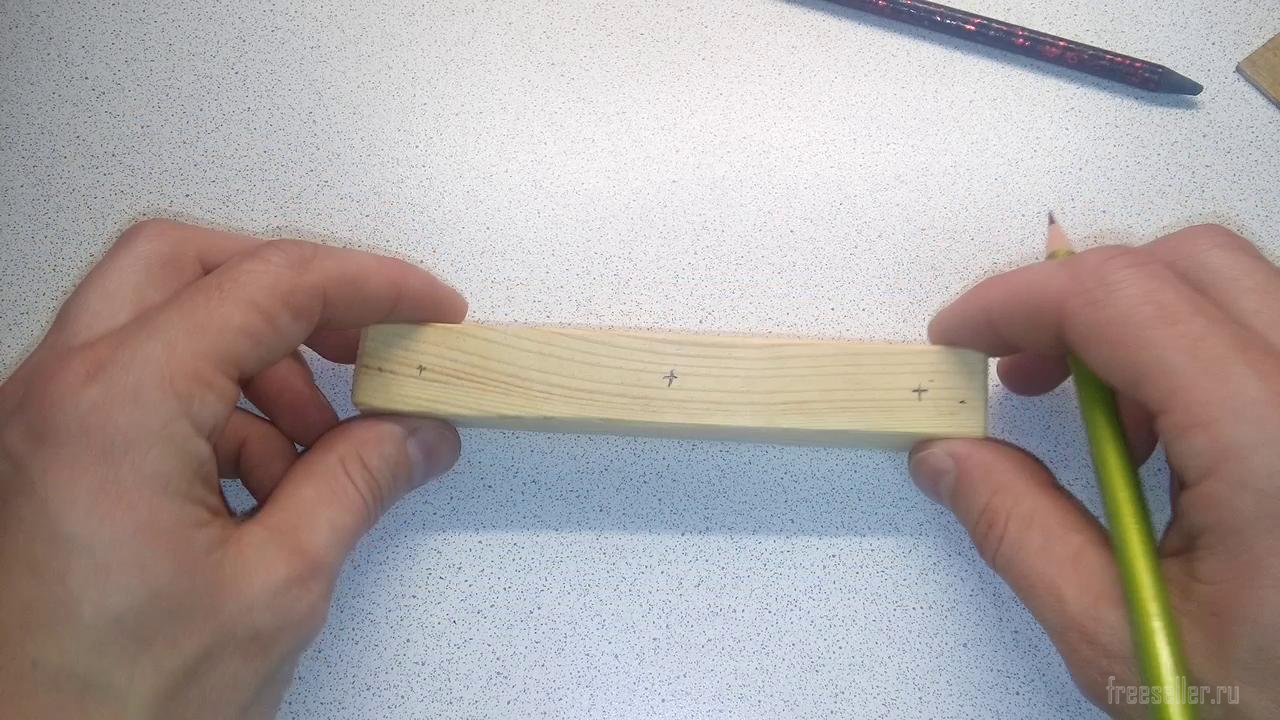

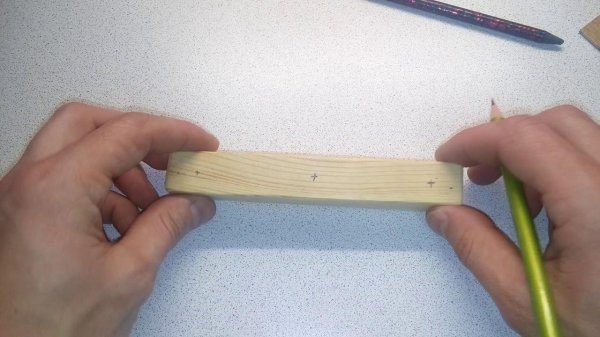

На бруске делаем разметку под отверстия. Одно центральное и два по краям. Каких либо расстояний от края до центра я не указываю, так как все это индивидуально и зависит от размера самого бруска.

Делаем самодельное приспособление для разметки центра деталей

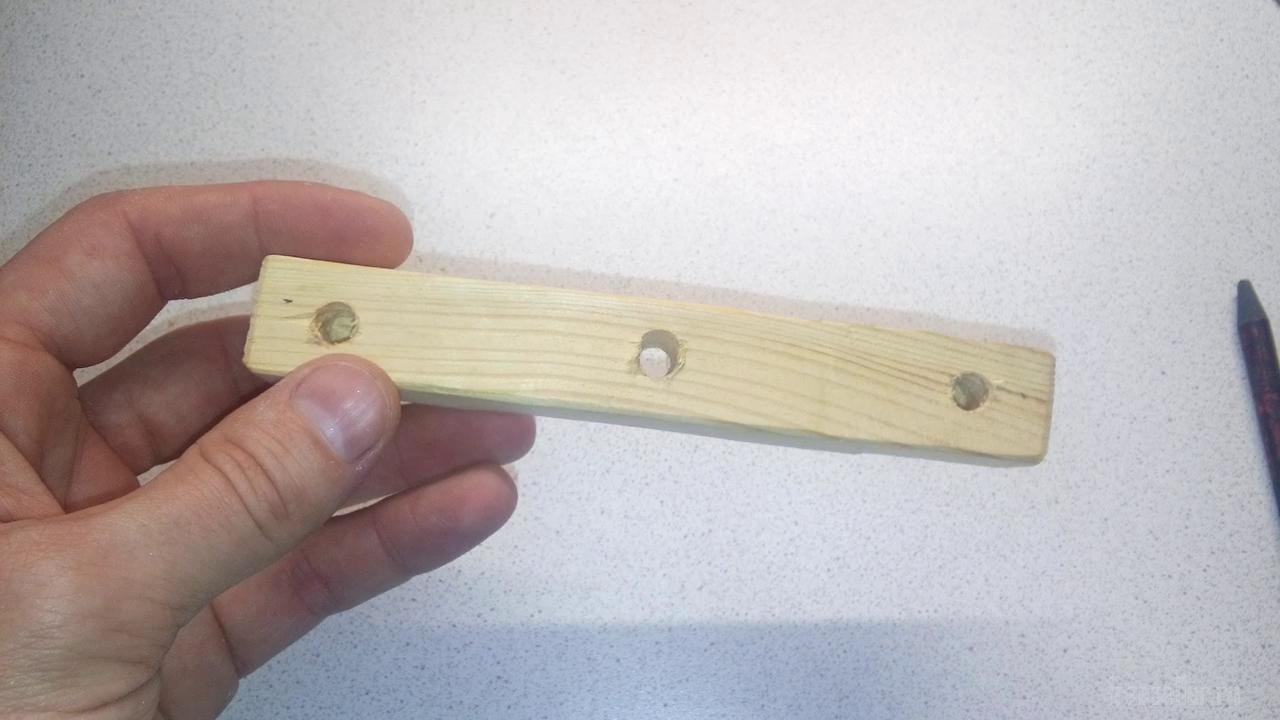

Далее при помощи сверла (диаметр которого должен быть чуть меньше, чем карандаш) сверлим три отверстия.
Центральное сквозное, а боковые до половины бруска.

Делаем самодельное приспособление для разметки центра деталей

Делаем самодельное приспособление для разметки центра деталей

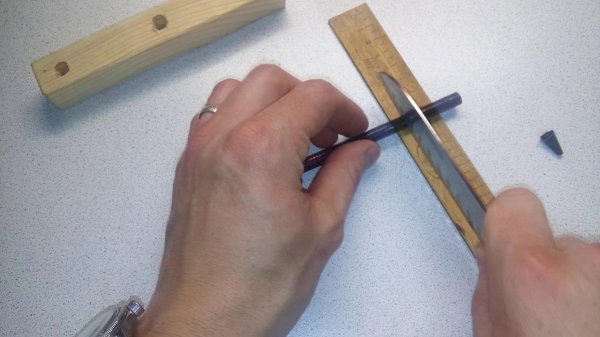

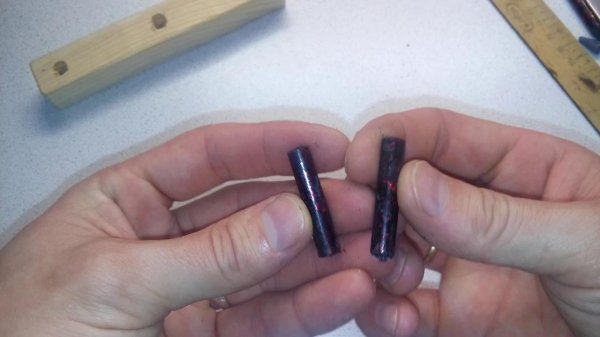

Далее необходимо от карандаша отрезать два небольших одинаковых отрезка. Лучше и проще всего их отрезать при помощи острого ножа, просто круговым движением (в видео ролике в конце статьи наглядно показано, как отрезать).

Делаем самодельное приспособление для разметки центра деталей

Делаем самодельное приспособление для разметки центра деталей

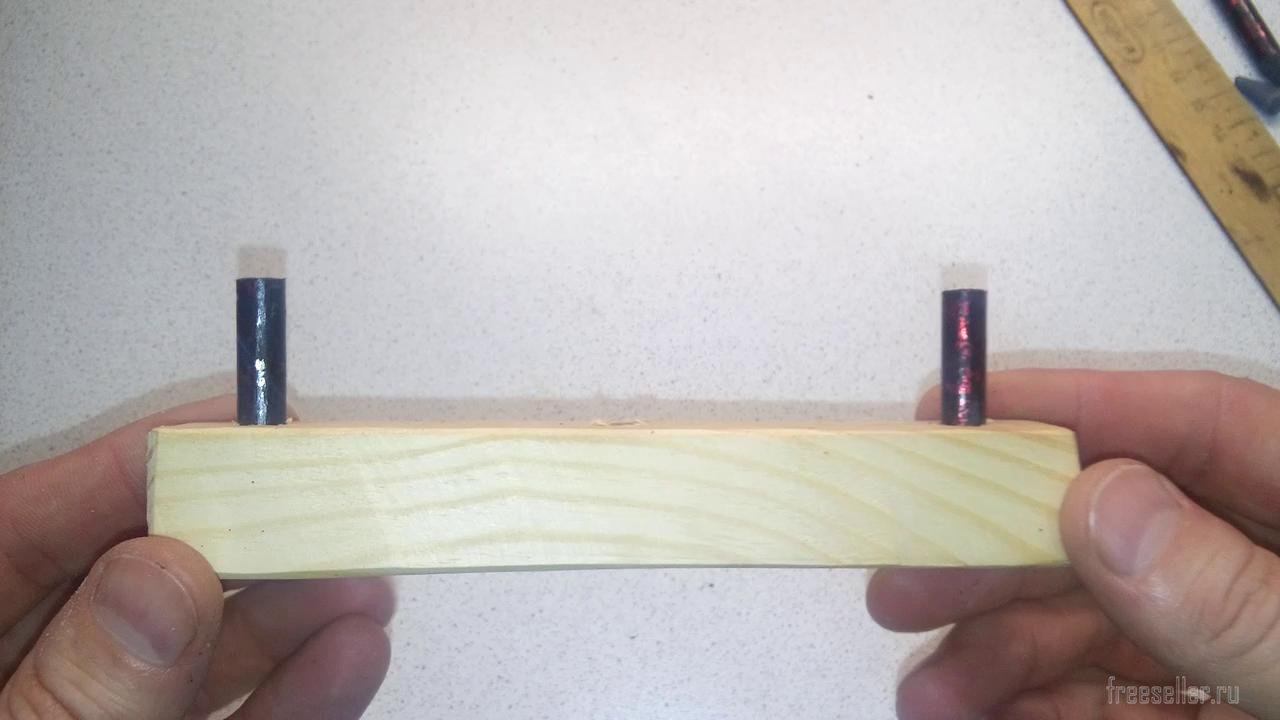

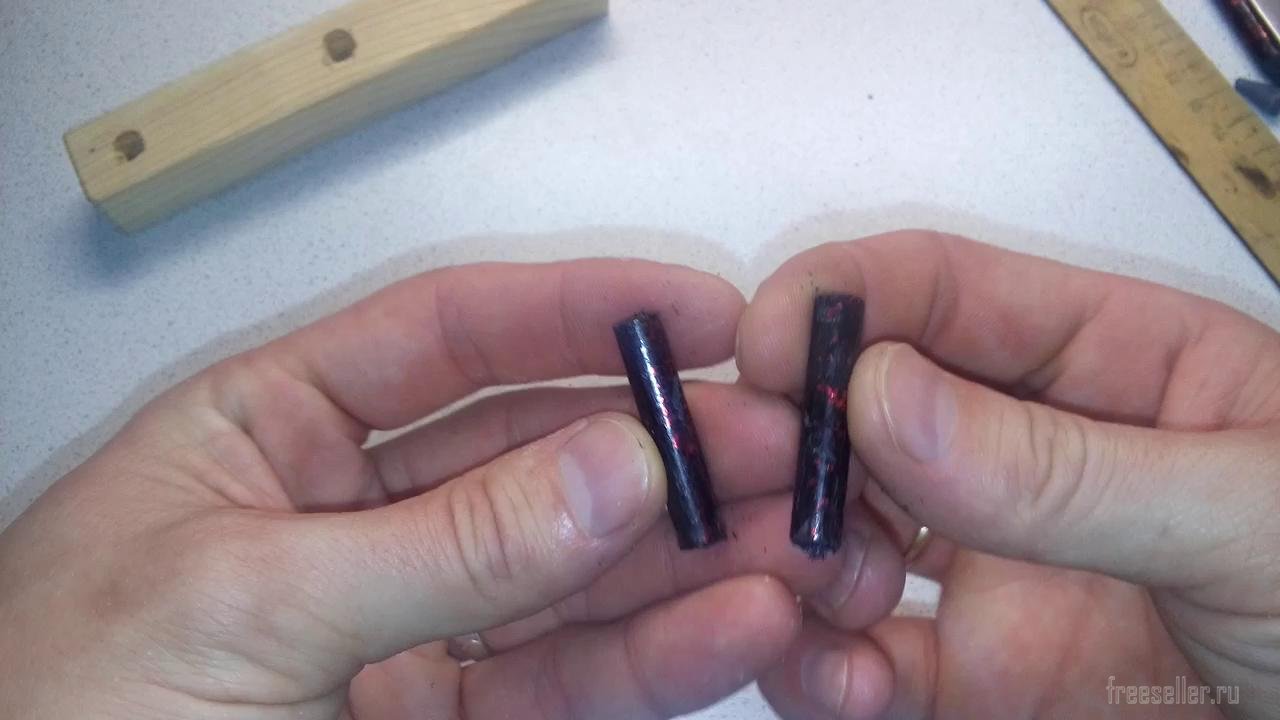

Теперь вставляем получившиеся отрезки от карандаша в крайние отверстия бруска.
За счет того, что отверстия по диаметру чуть меньше, чем карандаш, то можно не использовать клей, а просто забить туда отрезки и все будет очень хорошо держаться.

Делаем самодельное приспособление для разметки центра деталей

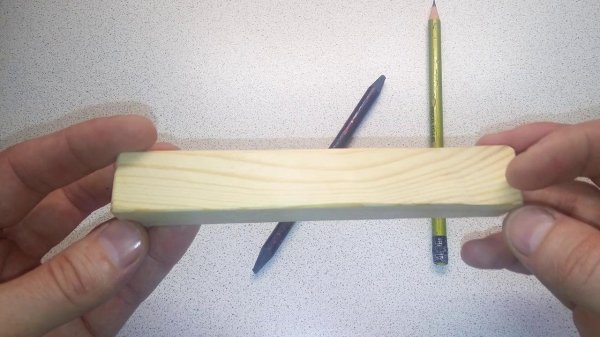

 А в сквозное отверстие по середине нужно вставить карандаш или же фломастер так, что бы стержень немного выходил из бруска. При помощи этого карандаша и будет происходить разметка.

Делаем самодельное приспособление для разметки центра деталей

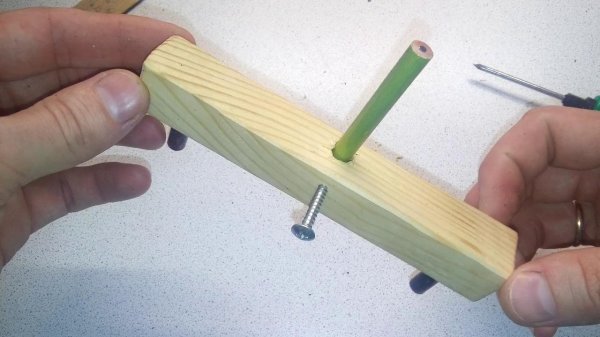

Так же для того, что бы карандаш плотнее сидел и никуда не сдвинулся в процессе использования, можно взять саморез и прижать его через брусок, в заранее просверленное отверстие по диаметру чуть меньше, чем сам саморез.

Делаем самодельное приспособление для разметки центра деталей

Теперь необходимо проверить, ровно ли по центру стоит карандаш? Для этого берем обычную деревянную линейку и прикладываем как показано на фото ниже.


Карандаш по всей плоскости линейки должен двигаться без каких либо сдвигов в право либо в лево. (так же в видео ролике ниже будет более наглядно видно).

Делаем самодельное приспособление для разметки центра деталей

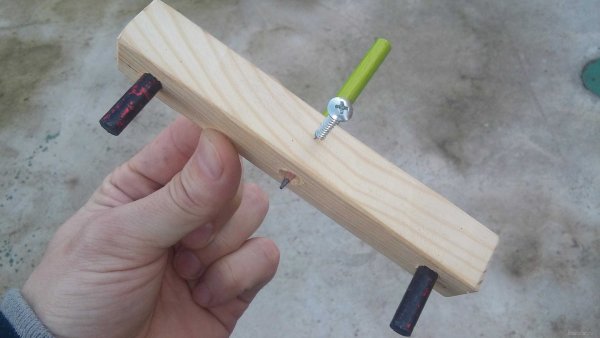

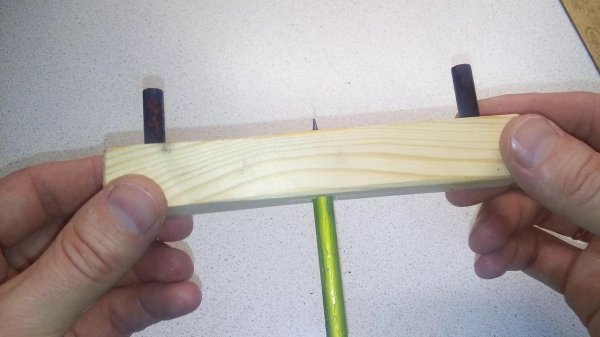

Вот и все! Устройство для разметки центра готово!

Самодельное приспособление для разметки центра деталей своими руками.


Тестирование самодельного устройства для разметки центра


Теперь необходимо его протестировать!

Разметка центра на детали - самодельным приспособлением

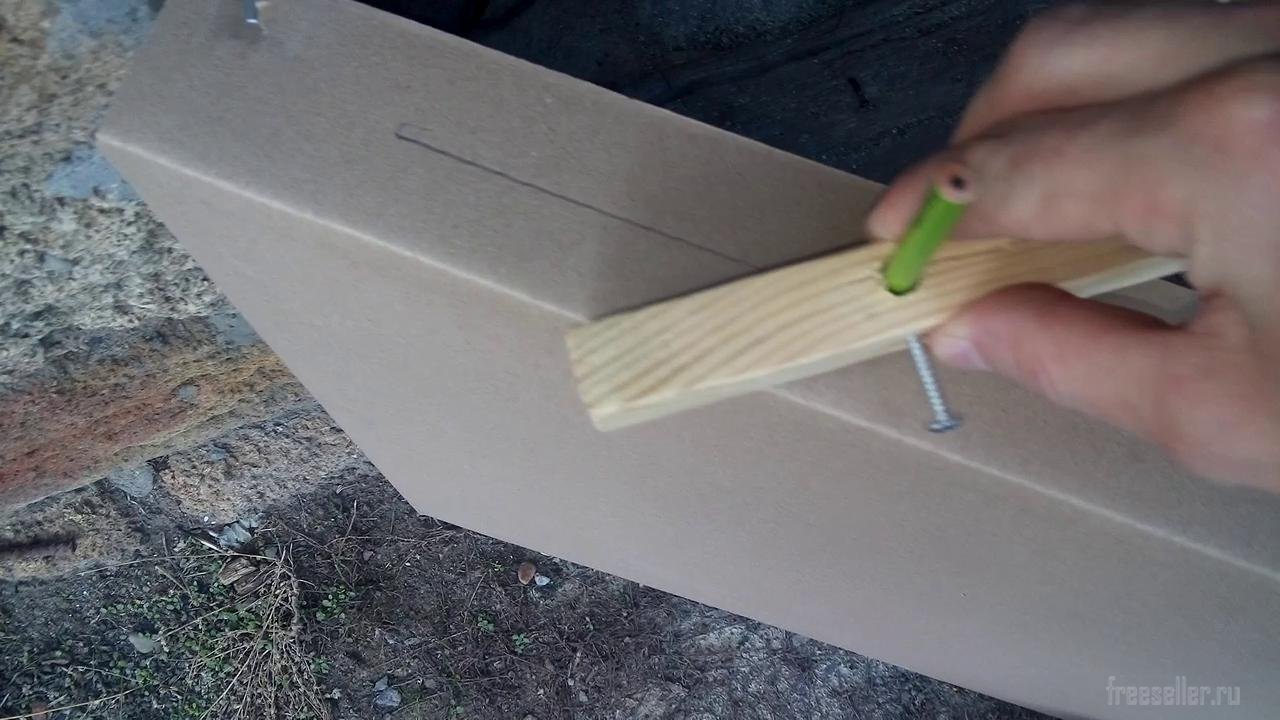

Начнем с обычной картонки. Устройство нужно держать под углом, прижимая к основанию заготовки провести на необходимое расстояние и в результате получается ровная линия по центру.

Самодельное приспособление для разметки центра деталей своими руками.

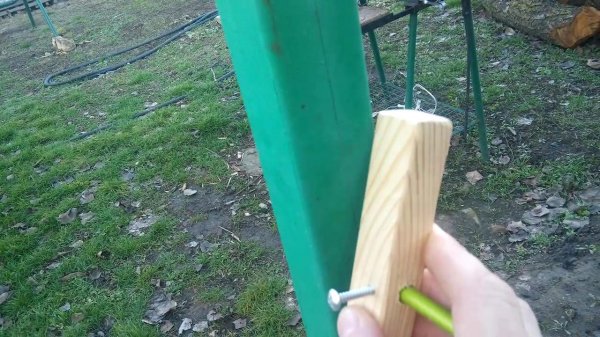

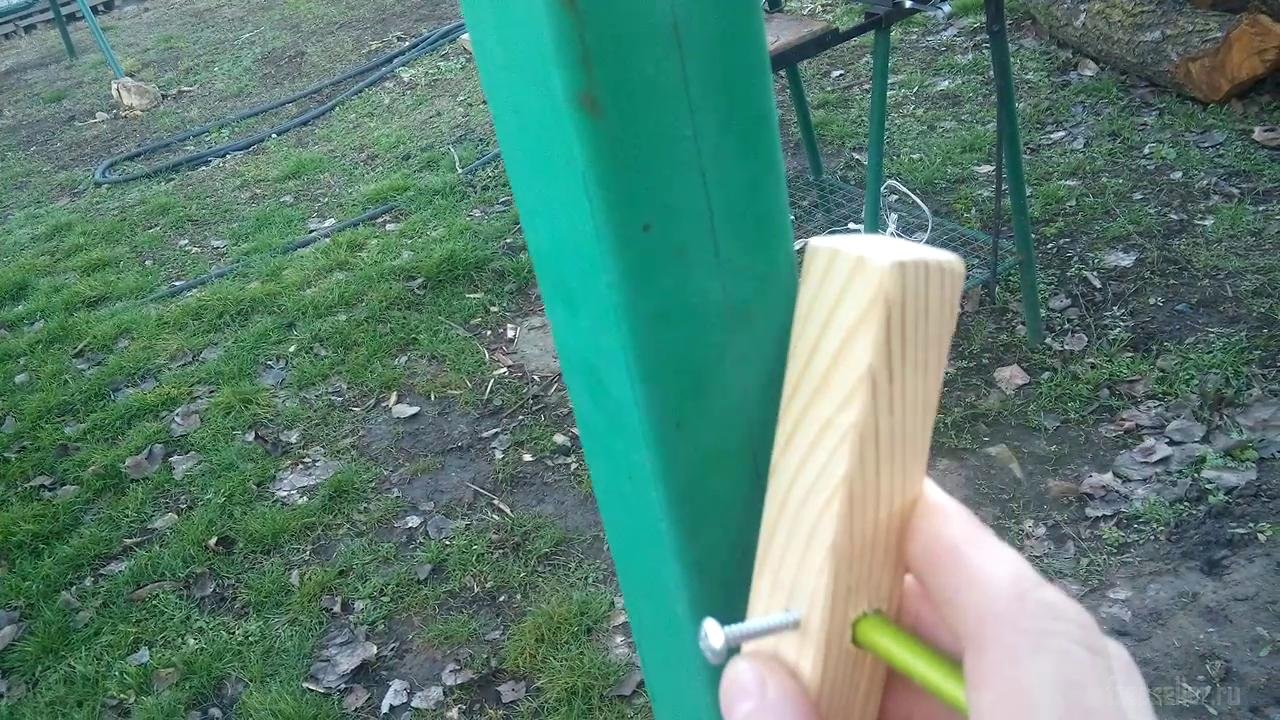

Так же хороший результат получается и на металлически деталях типа квадратного профиля.

Разметка центра на детали - самодельным приспособлением

Разметка центра на детали - самодельным приспособлением

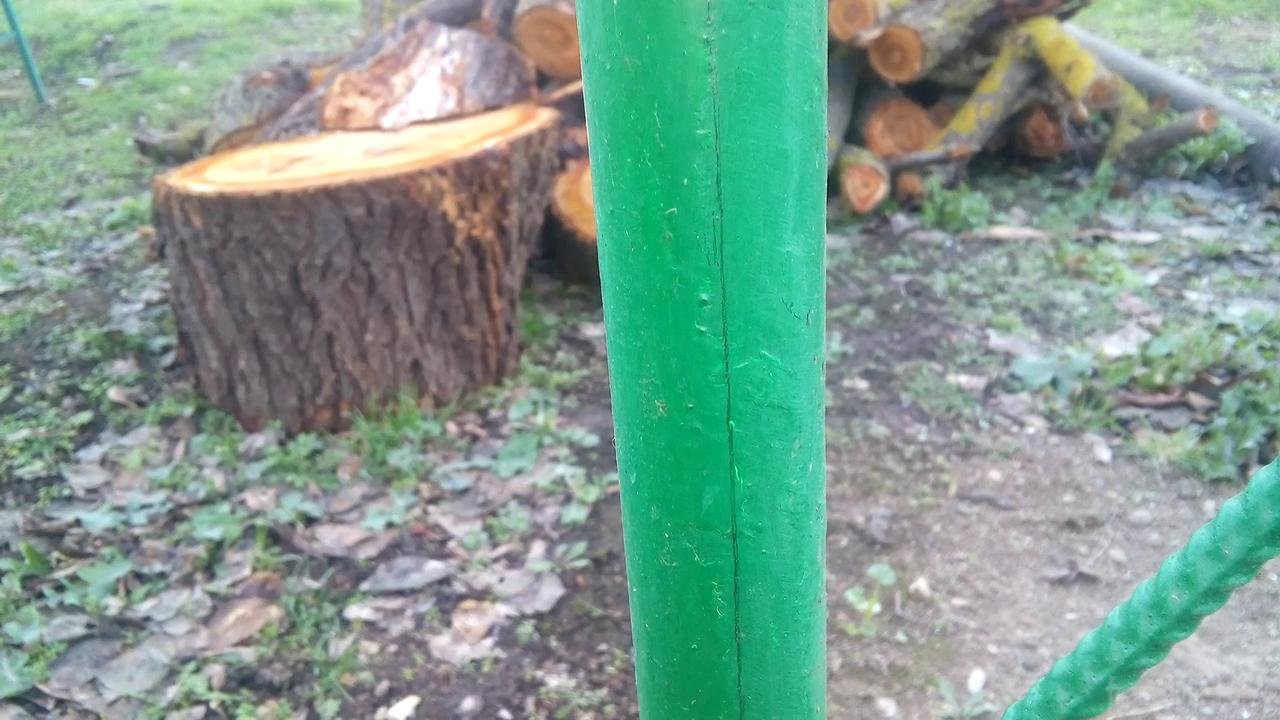

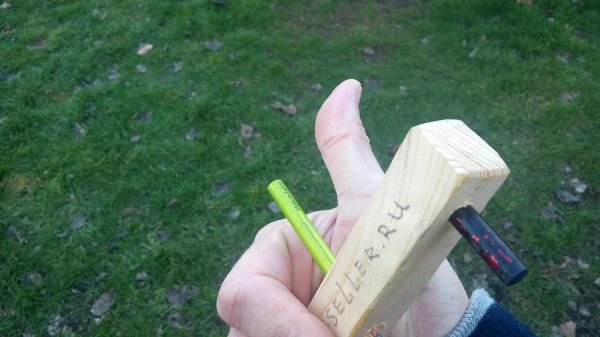

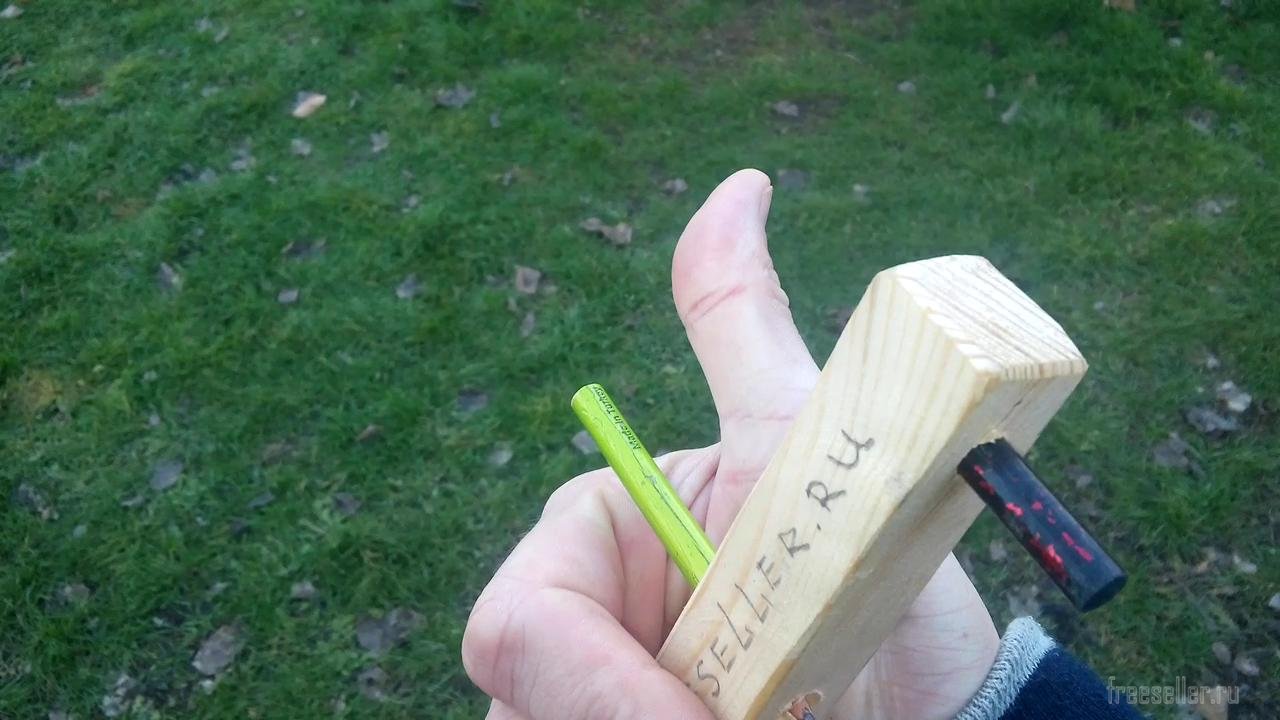

Хорошо приспособление справляется и с круглой трубой. Линия получается ровная и четкая.

Разметка центра на детали - самодельным приспособлением

Разметка центра на детали - самодельным приспособлением

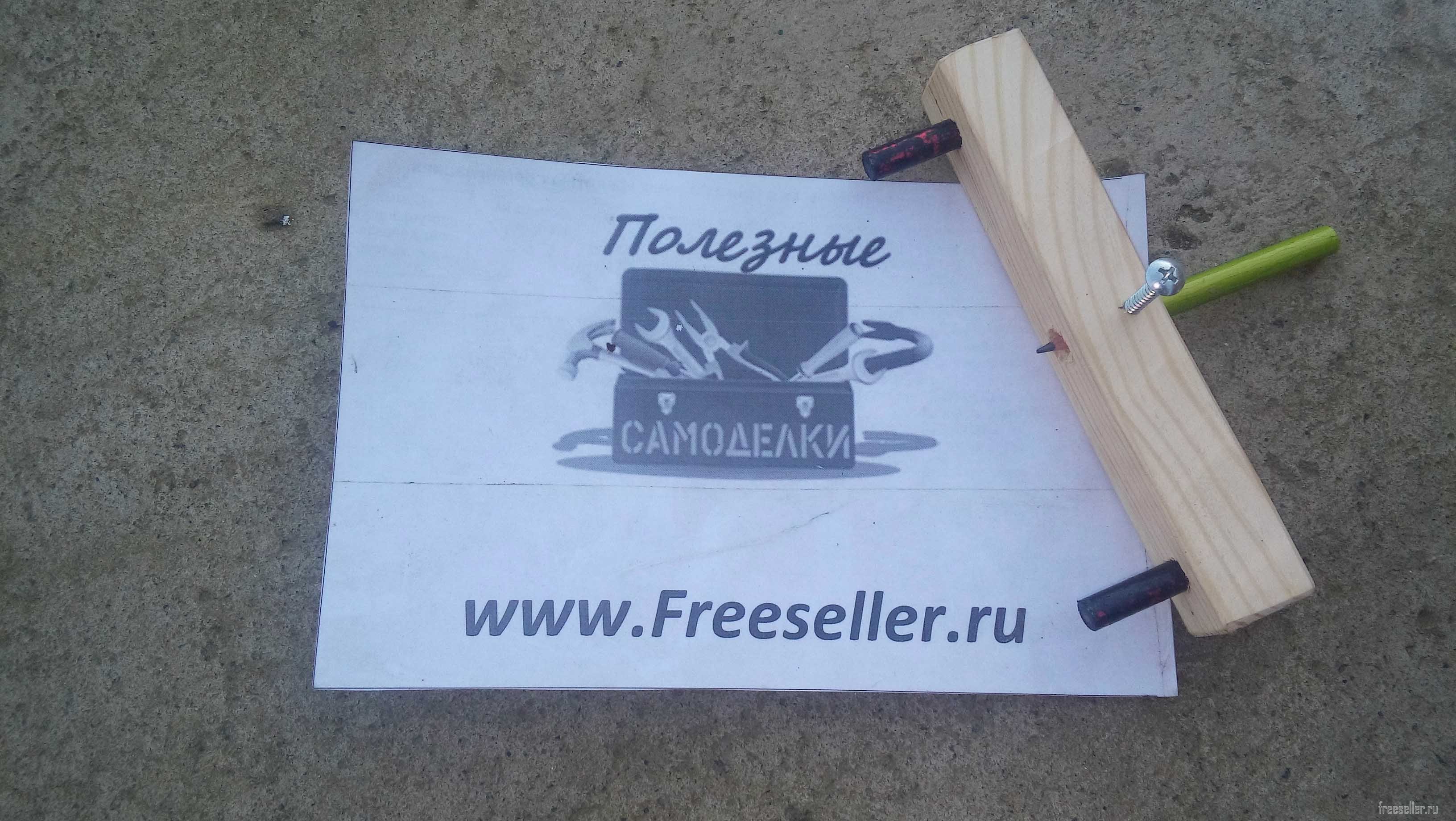

В общем, устройство получилось рабочее и легкое в изготовлении. Можно применять практически с любыми  деталями, которые нужно ровно расчертить на две половинки. Так же данное приспособление можно сделать гораздо в большем масштабе и уже размечать большие предметы (доски, шифер, листы металла, гипсокартон и так далее).

Так же рекомендую посмотреть видео по изготовлению данной самоделки, где наглядно показаны все нюансы изготовления.


Ну что ж, а на этом все, надеюсь, данная самоделка была для Вас интересна и полезна! Всем большое спасибо за внимание и до новых самоделок!
