Светильник из полипропиленовых труб своими руками

  • Опубликовано: 19 декабря 2017

Светильник из полипропиленовых труб своими руками.


Самодельный светодиодный светильник, собранный из полипропиленовой трубы, фитингов и корпуса от водомера.


Светильник, в виде человечка из труб, можно быстро собрать своими руками при помощи паяльника для сварки пропиленовых труб.

  Самоделки. Светодиодный светильник из полипропиленовых труб своими руками

Необычного вида светильник легко располагается на полке и освещает помещение не хуже прожектора.

Светильник из полипропиленовых трубсвоими руками.

Основной материал для изготовления светильника:

  • светодиодный чип на 10 Вт;
  • полипропиленовая труба и фитинги на 20 мм;
  • бывший в употреблении счётчик воды (водомер);
  • выключатель с подсветкой на 12 В;
  • 12 В-ный блок питания (2 А);
  • неисправный светодиодный чип на 50 Вт;
  • электропровода (в силиконовой изоляции для подключения светодиода).

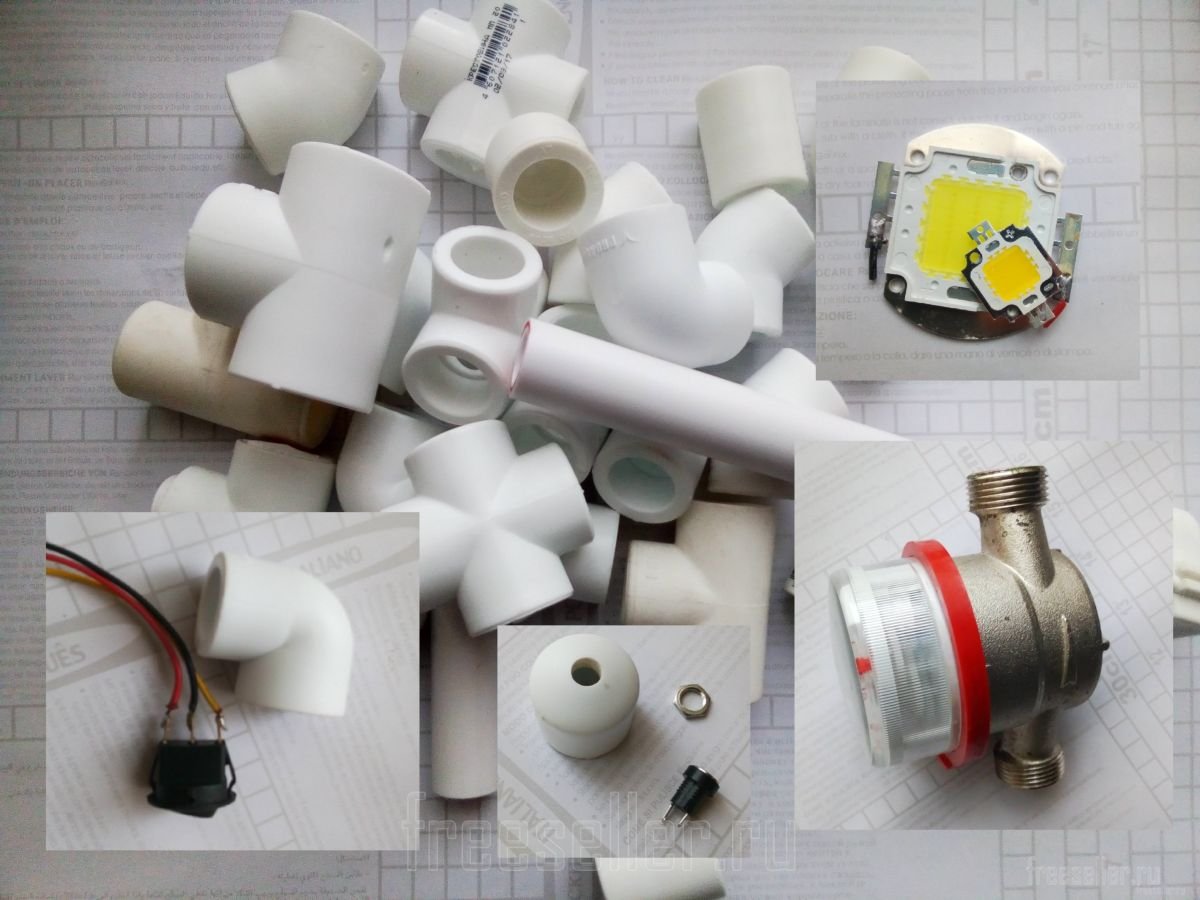

Материалы для изготовления светодиодного светильника.

Изготовление светильника

В качестве плафона для светильника был использован старый водяной счётчик, из которого было удалено всё лишнее. Оставшийся металлический корпус послужит хорошим радиатором для отведения тепла при работе светодиода.

  Изготовление светодиодного светильника из полипропиленовых труб и водомера своими руками


Основным же радиатором послужила пластина от сгоревшего 50-ваттного светодиода, которая как нельзя лучше подошла внутрь корпуса счётчика. Припаяв провода, закрепляем светодиод, смазанный термопастой.


Вставляем его в корпус счётчика и закрепляем шайбой, которой раньше крепилась пластиковая начинка счётчика.

  Изготовление светодиодного светильника из полипропиленовых труб своими руками

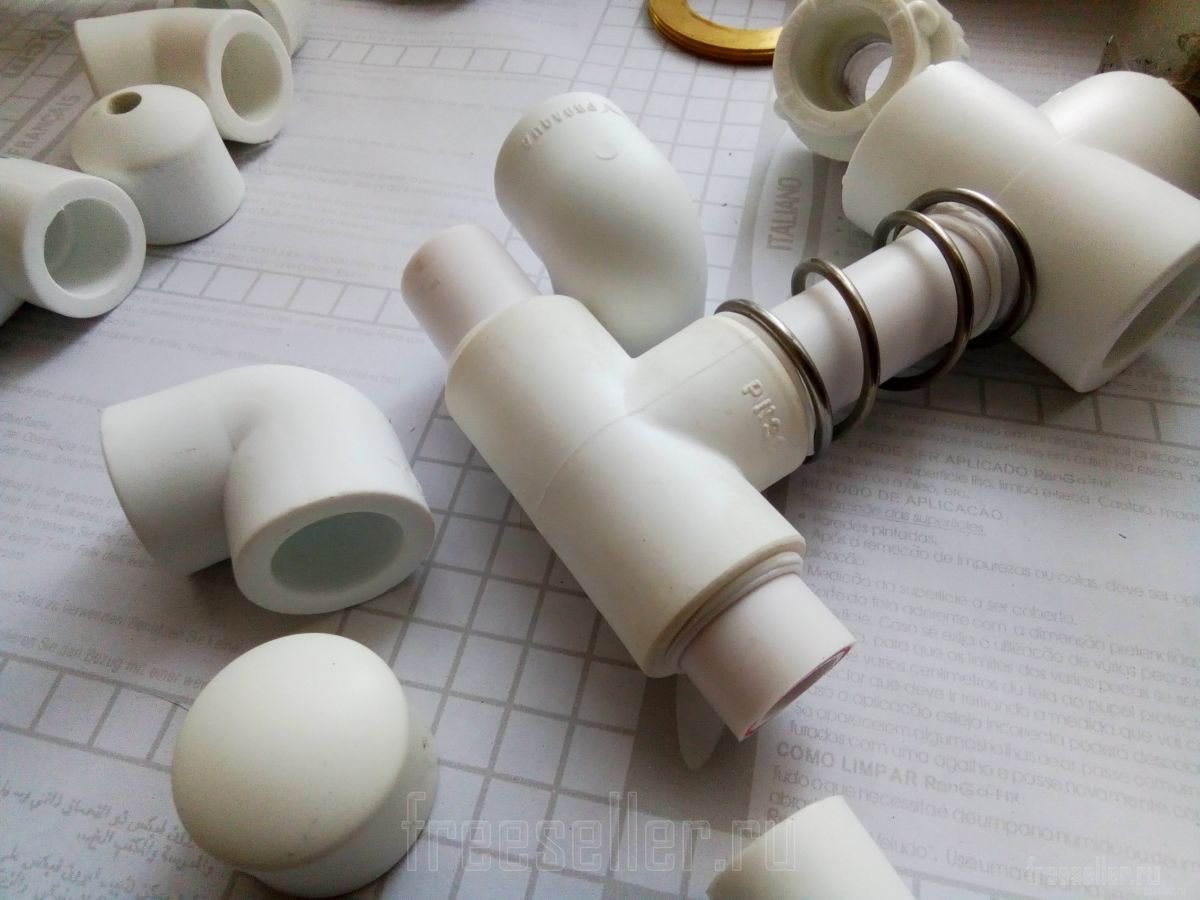

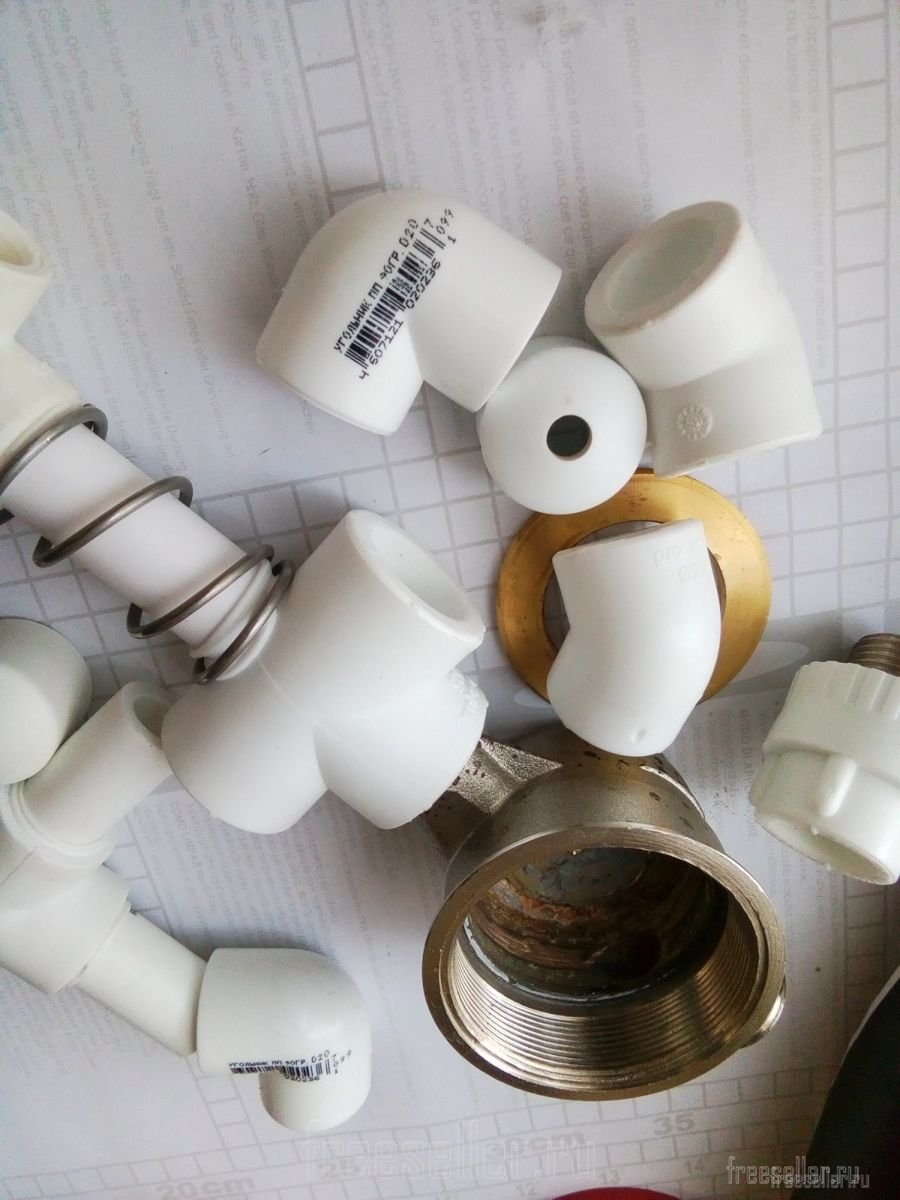

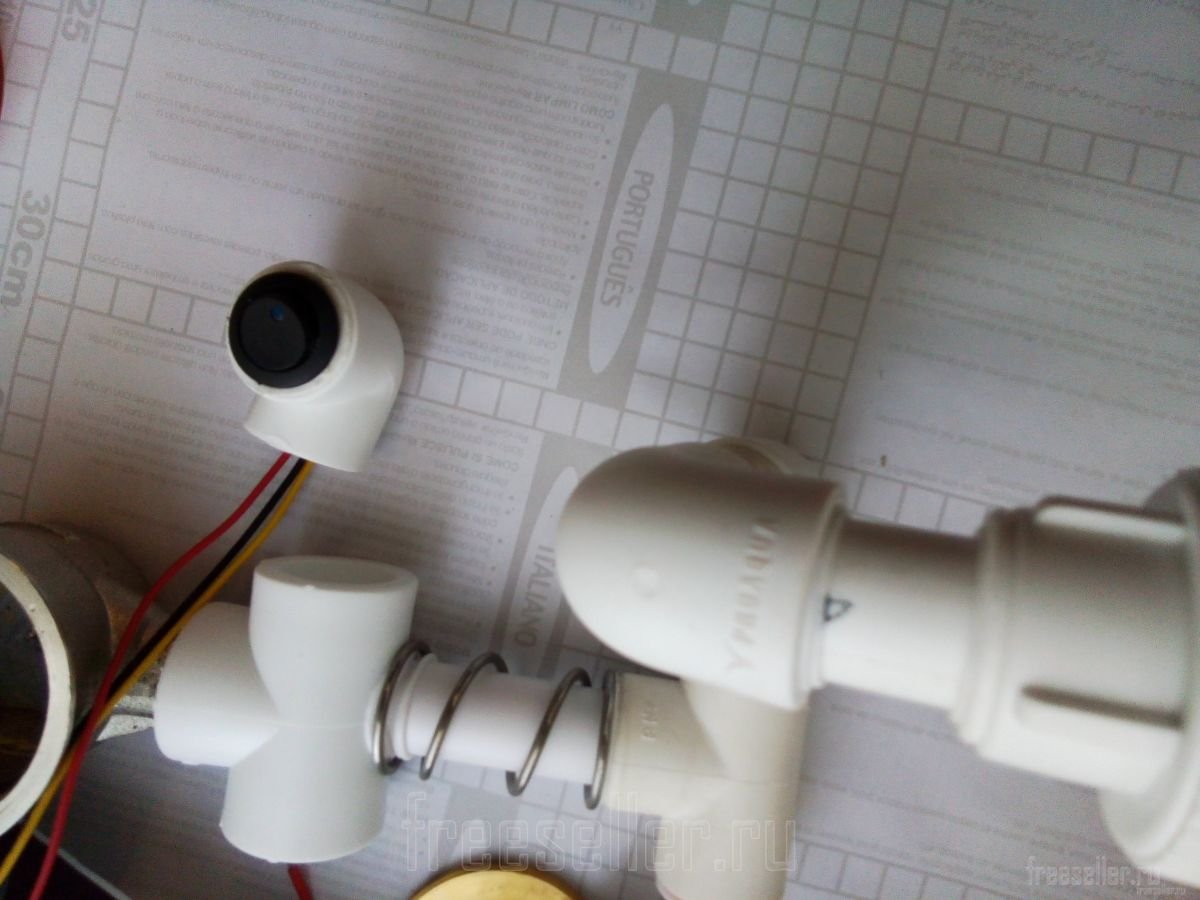

Из полипропилена было собрано туловище светильника-человечка с кнопкой, расположенной в одной руке и разъёмом для подключения в другой.

  Изготовление светодиодного светильника из полипропиленовых труб своими руками

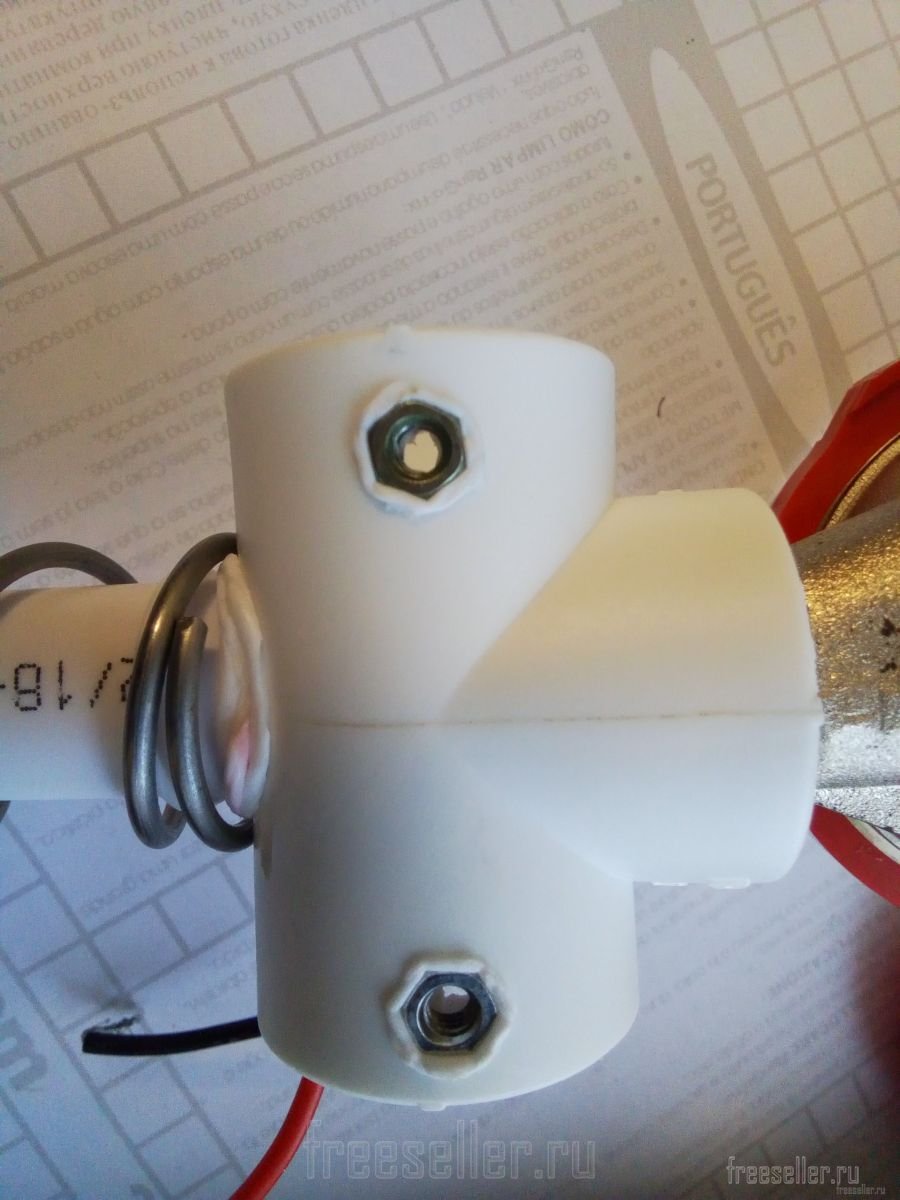

Все провода соединяются внутри центральной части туловища. С помощью болтиков и гаечек, впаянных в тройник корпуса сзади, были закреплены руки человечка. Сверху на голову надеваем накладку от смесителя в качестве головного убора.

  Изготовление светодиодного светильника из полипропиленовых труб своими рукамиИзготовление светодиодного светильника из полипропиленовых труб своими рукамиИзготовление светодиодного светильника из полипропиленовых труб своими руками


Вот такой забавный самодельный светильник получился у меня из простых труб и старого счётчика.

  Самоделки. Светодиодный светильник из полипропиленовых труб своими рукамиСамоделки. Светодиодный светильник из полипропиленовых труб своими руками
