Мини-гирлянда для небольшой ёлки своими руками

Мини-гирлянда для небольшой ёлки своими руками.
Изготовление небольшой  самодельной светодиодной гирлянды в домашних условиях своими руками.
Всем привет!
Давно хотел собрать несколько небольших гирлянд на батарейках для маленьких ёлок. Для этого ещё в начале года были заказаны необходимые детали из Китая - боксы для 2 батареек размера АА с выключателем и набор светодиодов.

Для изготовления гирлянды понадобятся вышеуказанные детали, провода и стандартный набор инструментов.

Детали - Бокс, 10 светодиодов, светящие переменно разными цветами (RGB). Провода - какие нашлись, в магазин идти не хотелось + термоусадка.

Материалы для изготовления мини-гирлянды

Изготовление мини гирлянды

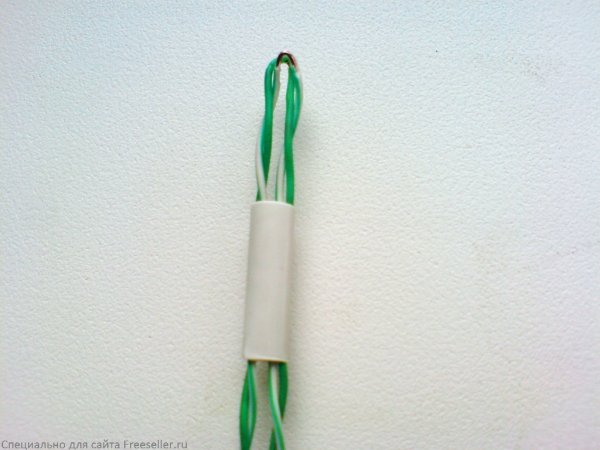

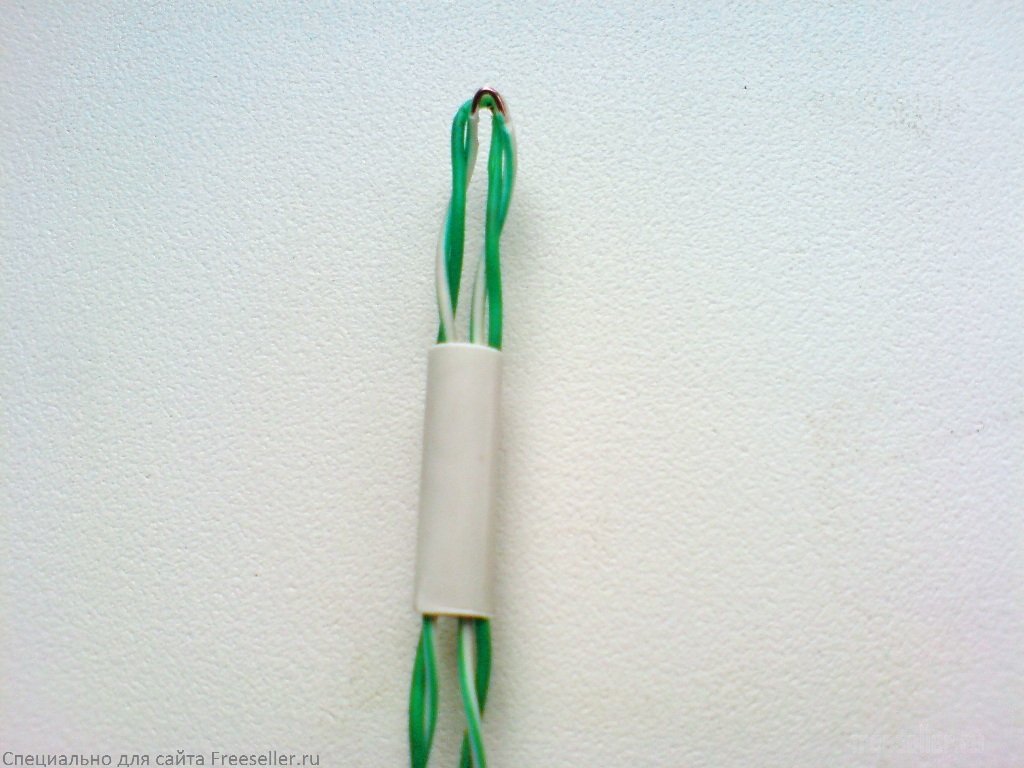

Светодиоды будут подключаться параллельно. Для этого на проводе были подготовлены места для светодиодов через 10 см. Первый светодиод припаиваем с одного конца провода, дальше сгибаем провод пополам в месте пайки следующего светодиода, надеваем термоусадку.

Изготовление самодельной мини гирлянды

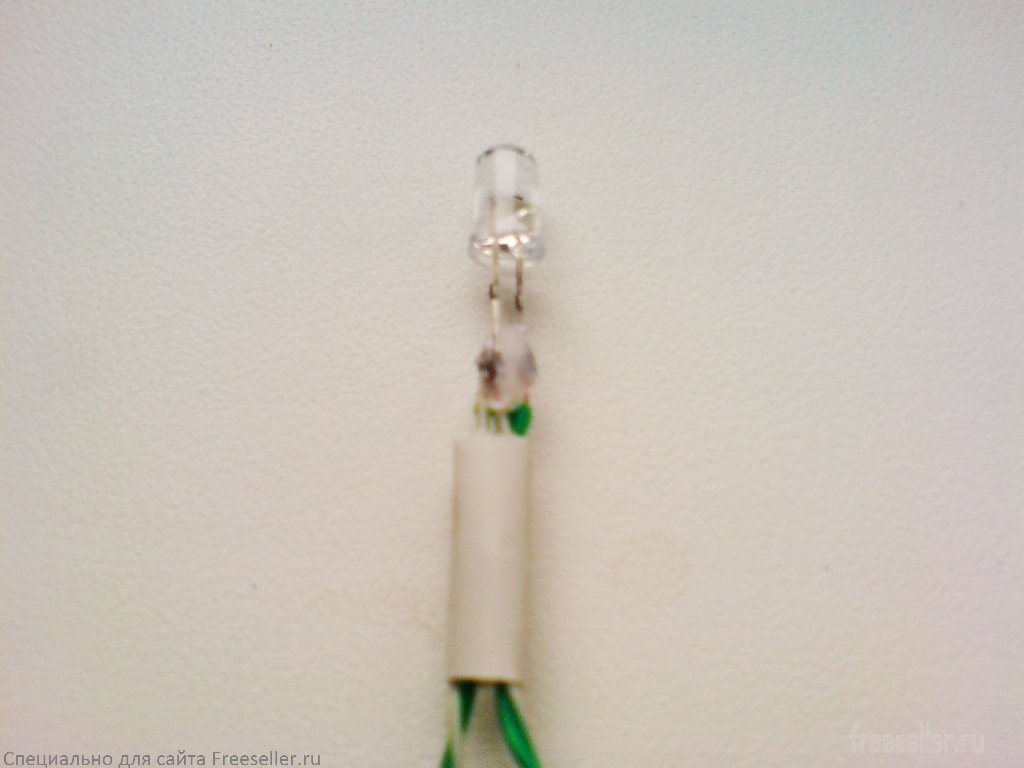

Припаиваем светодиод, оголённые контакты изолируем термоклеем.

Изготовление самодельной мини гирлянды

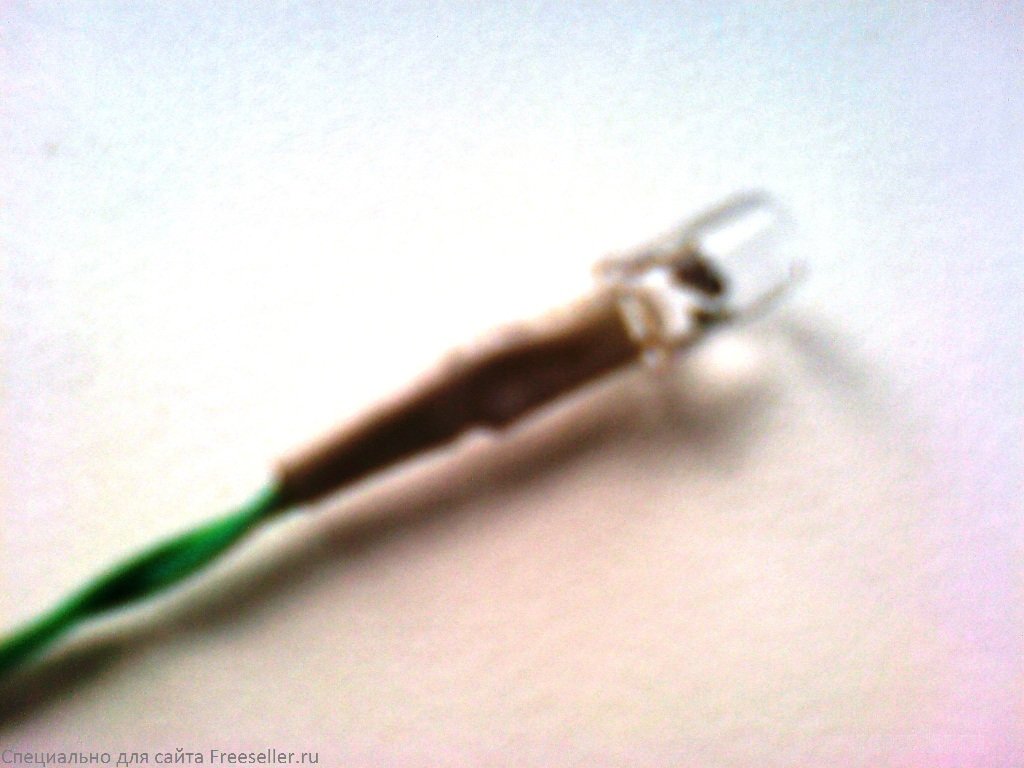

После остывания клея надеваем термоусадку и усаживаем её. Таким же образом припаиваем остальные светодиоды и бокс. Простите за фото, снимал на 3310)

Изготовление самодельной мини гирлянды

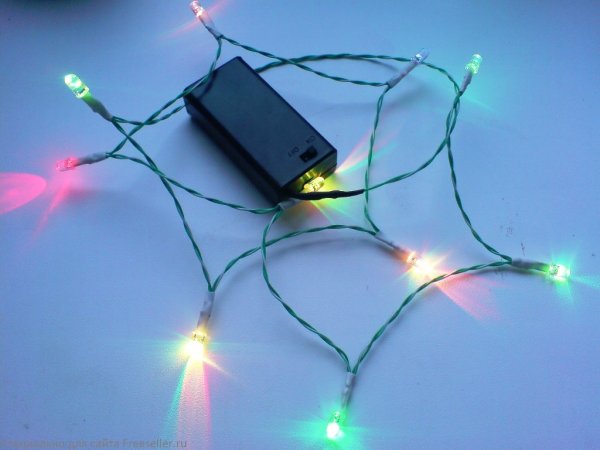

Первое испытание. Работает. Осталось зелёным маркером покрасить термоусадку.

Мини гирлянда своими руками

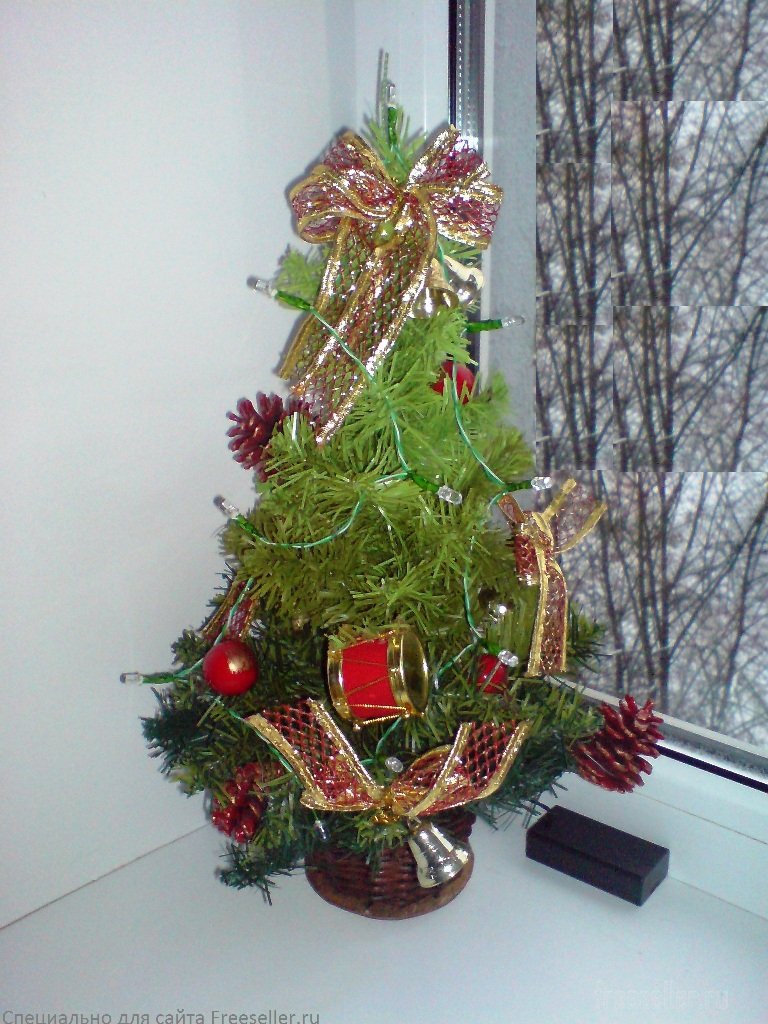

Гирлянда на ёлке.

Мини гирлянда своими руками на елке

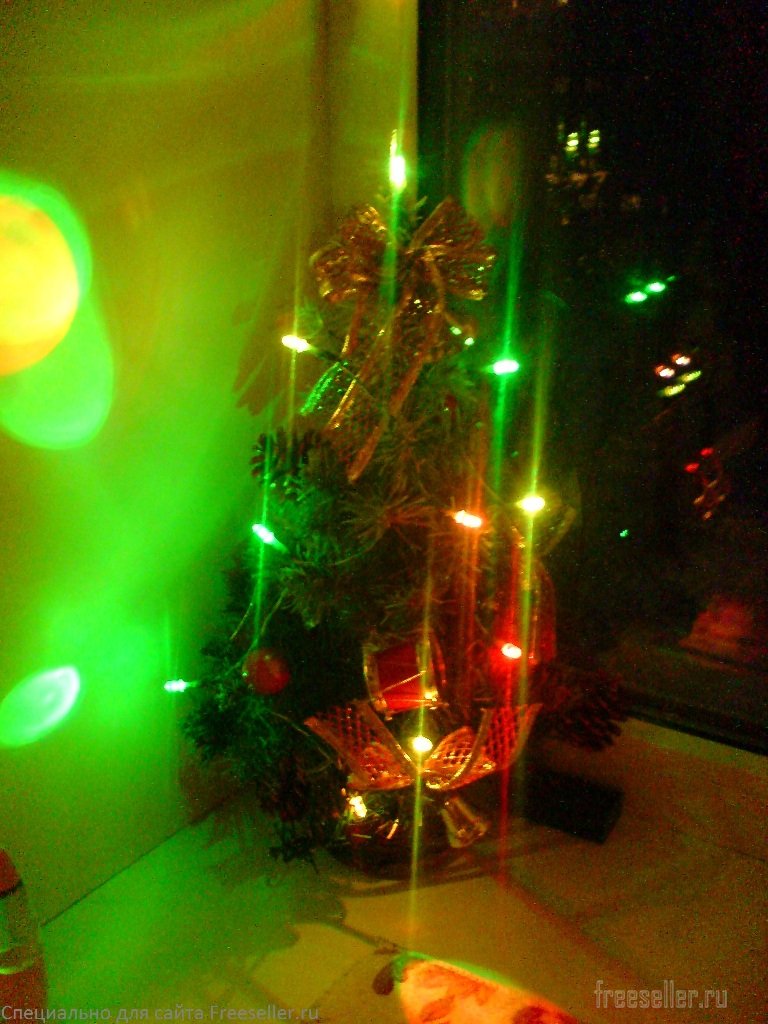

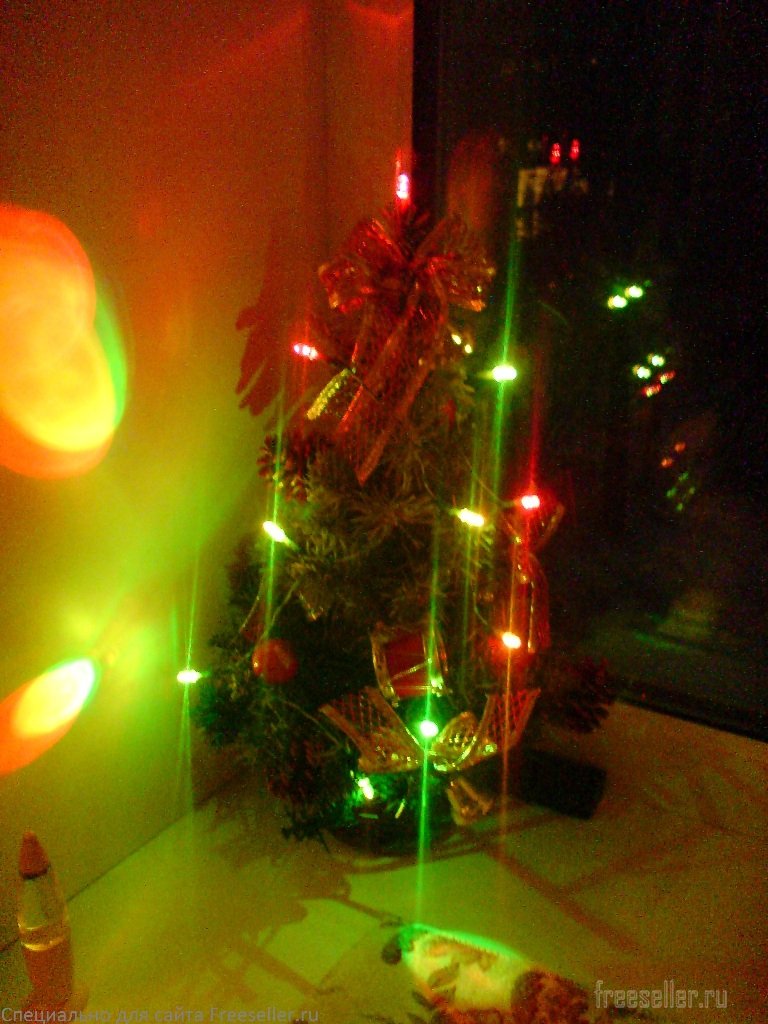

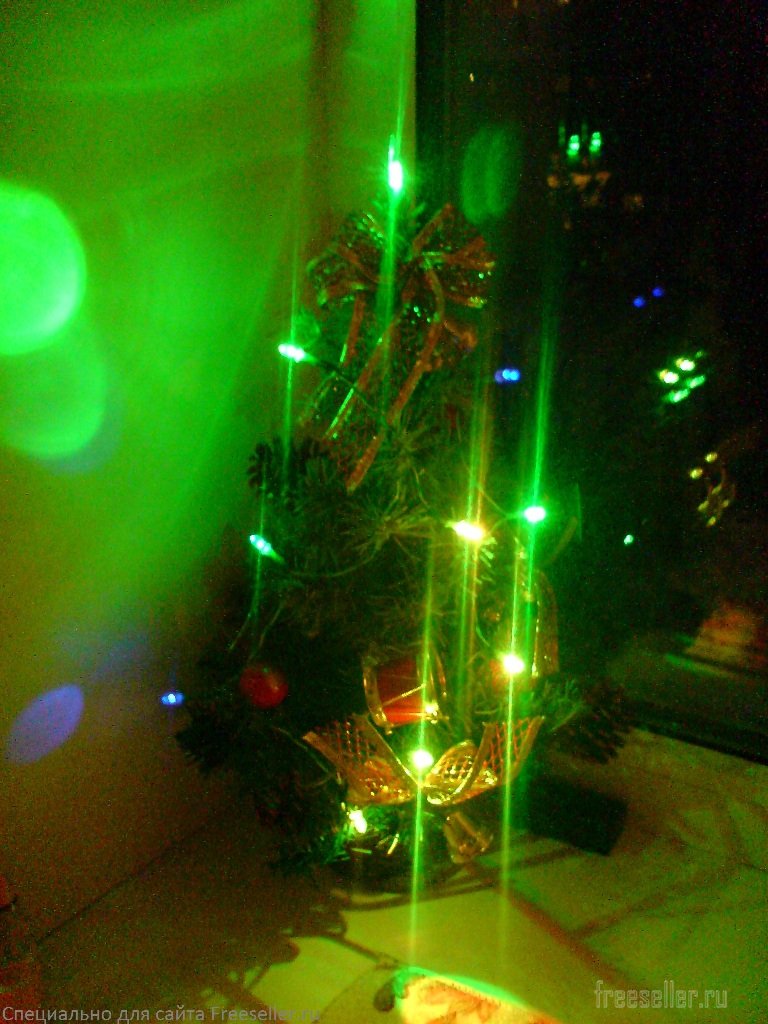

Гирлянда в работе.

Мини гирлянда своими руками на елке

Мини гирлянда своими руками на елке

Мини гирлянда своими руками на елке

Затраты на изготовления гирлянды:
  • Набор светодиодов 200 штук - 150 руб. (100 RGB, 5 пакетов по 20 простых св-ов разных цветов),
  • Боксы - 30 руб.

Цены действительны на 01.2017. При сборке соблюдать полярность. Сопротивление в цепь не добавлял, т.к. их рабочее напряжение 3 В.
Средний потребляемый гирляндой ток 35 мА.

Спасибо за внимание и с наступающим Новым годом!
