Подъемник для гипсокартона своими руками.
Небольшой рассказ о том, как можно сделать подъемник для гипсокартона из подручных средств.
Представляю Вашему вниманию самодельный подъемник для гипсокартона, который был изготовлен из подручных материалов.

Для его изготовления использовались:

  • деревянные бруски
  • петли для дверей (остались еще с советских времен)
  • Сантехнические трубы и фитинги
  • Веревка
  • Гайки. шпильки и болты.

Конструктивно подъемник представляет собой конструкцию с основанием соединенную со стойками и подъемным механизмом через дверные петли. Петли, кстати самые простые советские - достаточно прочные и достались практически бесплатно.

Снование представляет собой прямоугольник с 2 продольными досками и 6 поперечинами. Крепление через болты с гайками и уголки.

Самоделки. Подъемник для гипсокартона своими руками.

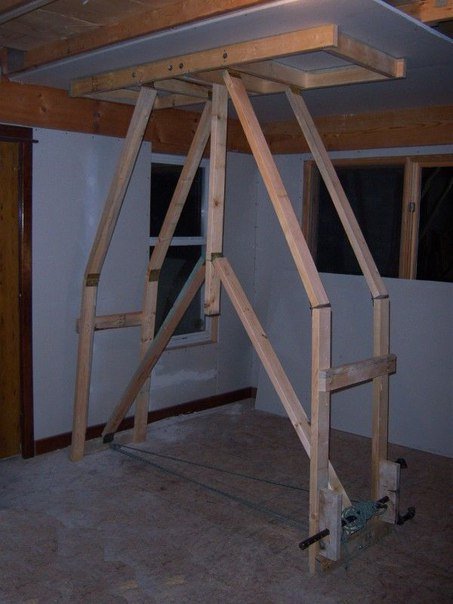

Фото 1. Самодельный Подъемник гипсокартона в работе.

Подъемный механизм подъемника состоит из веревки закрепленной к подъемным ногам и накручивающего механизма.

Самоделки. Подъемник для гипсокартона своими руками.

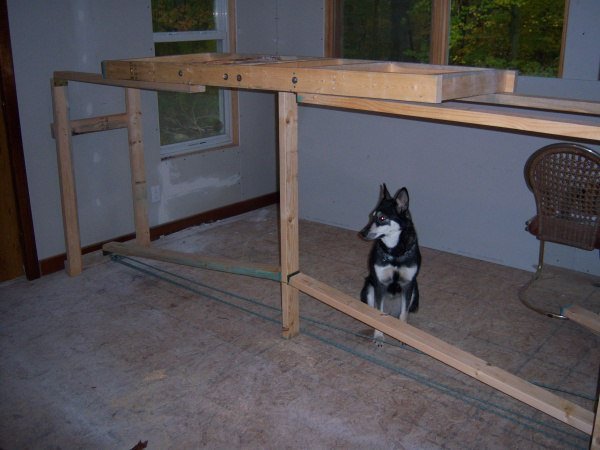

2. Самодельный подъемник для гипсокартона

Самоделки. Подъемник для гипсокартона своими руками.

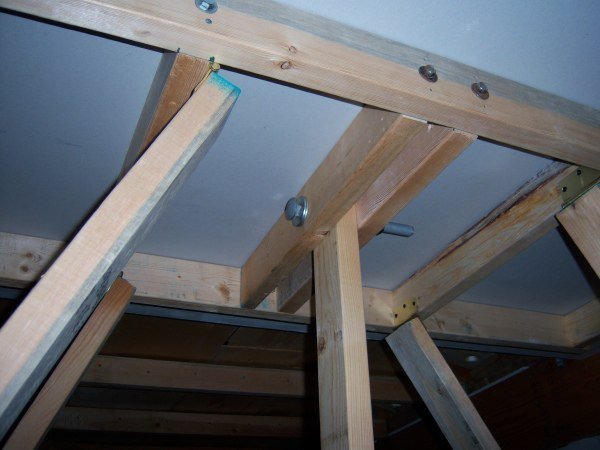

3. Узел самодельного подъемника для гипсокартона.

Для фиксации положения подъемника предусмотрен упор из бруска.

Самоделки. Подъемник для гипсокартона своими руками.

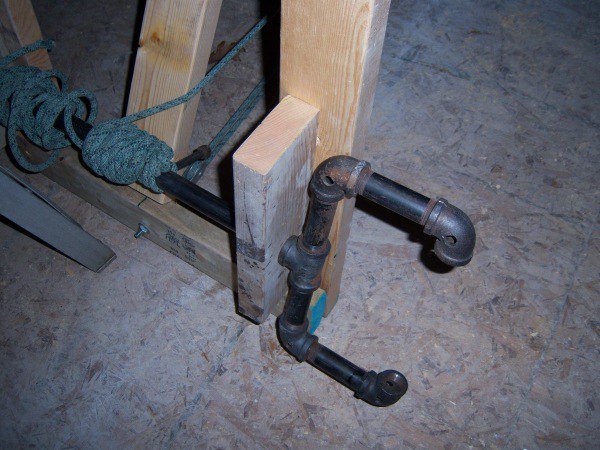

4. Подъемный механизм с упором подъемника для гипсокартона.
Полезные Самоделки
Гипсокартон
  • Не нравится
  • +5
  • Нравится

4 комментария



  1. Михаил Рамзаев 167 57
    #1 Михаил Рамзаев 5 января 2018 21:51
    Можно всю конструкцию поставить на колёса для лучшего скольжения!

    1. leha 117 41
      #2 leha 6 января 2018 10:57
      Можно конечно, будет удобнее.

  2. Николай 0 0
    #3 Николай 11 января 2018 20:37
    Все это можно сделать гораздо проще, делается рама по размеру листа г. картона, один конец крепится к потолку на пару саморезов с помощью двух кусков стропы или ремня по двум углам рамы, кладете картон на раму для удобства нижний конец рамы можно поставить на козелки ,на высоту пояса, берете рейку дл. на высоту потолка и приподнимаете нижний конец рамы до потолка практически до упора. становитесь на козелки и крепите г картон к потолку, выкручиваете два шурупа на конце ремешков вкрученных в потолок ,переносите рамку к краю г. картона закрепляете раму снова на два шурупа и так далее...

    1. Albor 191 355
      #4 Albor 12 января 2018 21:29
      Есть и такие способы.
      Может как нибудь опишу как без подъемников вообще работать - найти бы только время.
