Простой самодельный навес для удлинителя
Привет всем самодельщикам!
В быту, всем нам часто приходится пользоваться различными удлинителями. Причем, если для условий улицы или дачного участка в основном используются удлинители с длинным кабелем, длиной в несколько десятков метров, то для помещений (сараев, гаражей, мастерских или в домашних условиях), чаще всего используются вот такие удлинители с колодкой на три, четыре гнезда и длиной провода от 3 до 5-7 метров.
На своем опыте, я убедился, что при использовании таких удлинителей, лучше всего вешать их на стену. В этом случае ни сама колодка удлинителя, ни ее провод, а также провода подключаемых к ней электрических инструментов не будут мешать, как в том случае, если просто положить удлинитель на пол.
Однако проблема в том, что далеко не все производители делают на задней стенке колодок своих удлинителей, отверстия-навесы, благодаря которым их можно повесить на стену.
Вот, например, на этом удлинителе, такие навесы имеются.
А на этом их нет.
Конечно, можно самому сделать на задней стенке колодки навесы, просверлив в ней отверстия. Однако это зачастую опасно, поскольку может привести к поражению электрическим током, а иногда и не очень удобно.Я нашел из этой ситуации простой выход, делая на многих своих удлинителях вот такие деревянные навесы из небольших дощечек.
Причем сделать такой навес достаточно просто.
Для этого из материалов понадобится:
Из инструментов понадобятся:
Сначала с одного конца дощечки-заготовки, по центру, нужно просверлить вот такое сквозное отверстие, перовым сверлом по дереву.

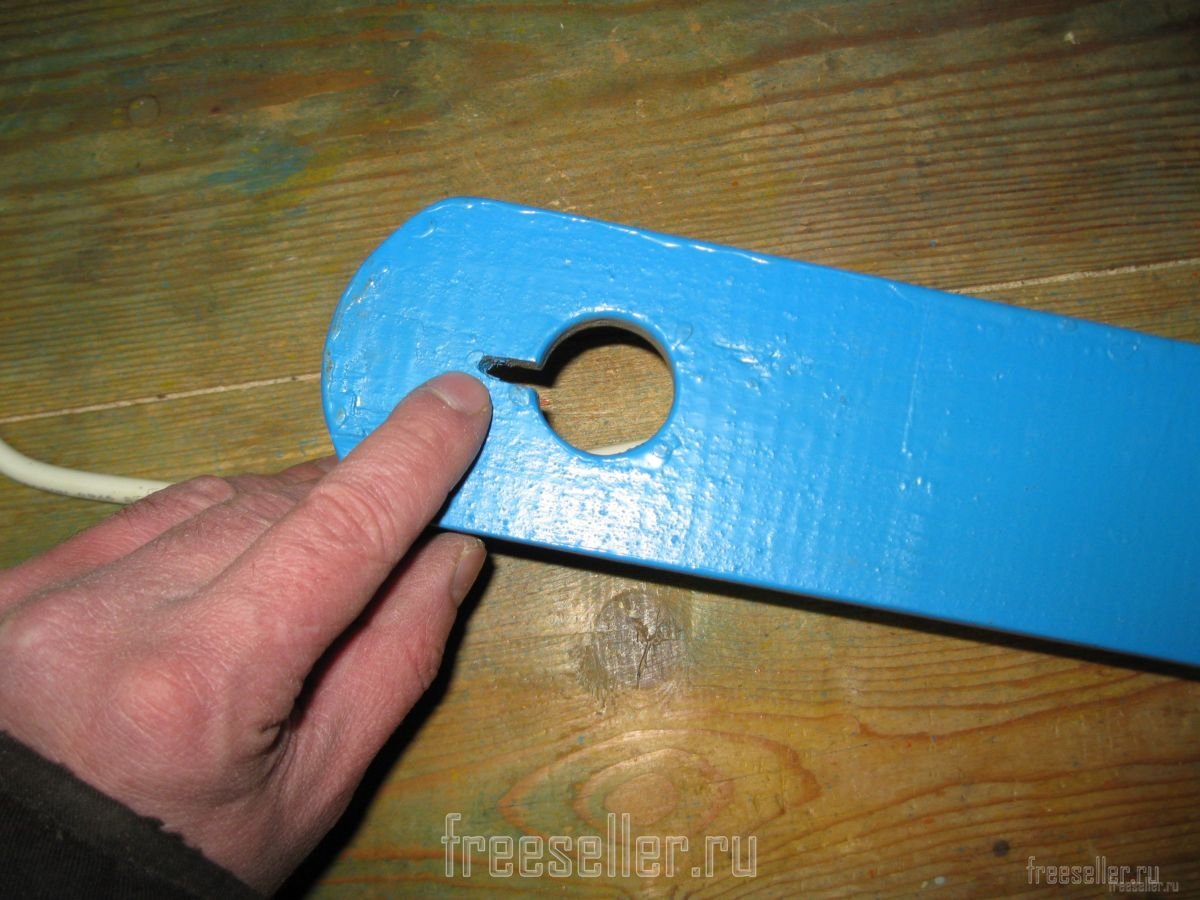

Затем, отступив на небольшое расстояние от края окружности, просверленного ранее отверстия, просверлить еще одно отверстие диаметром 4 мм.

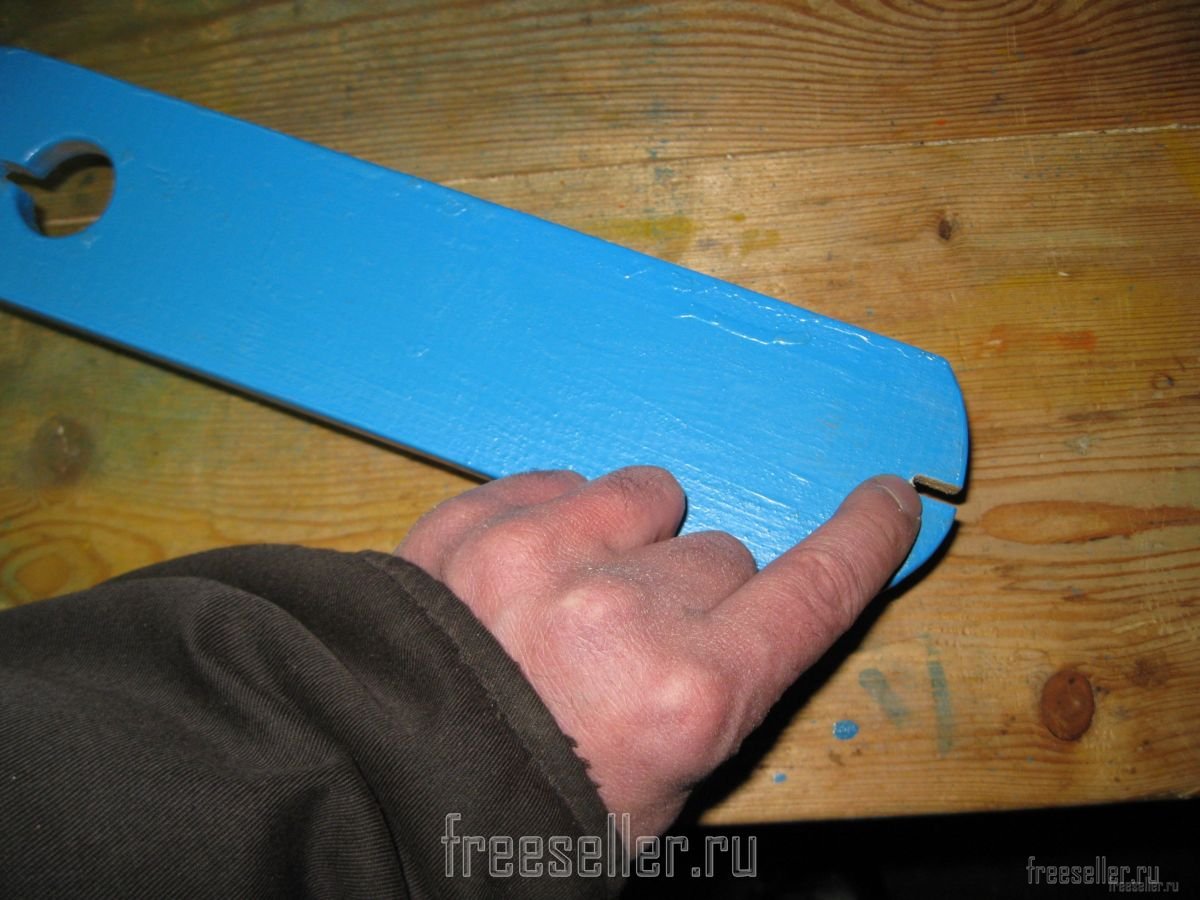

Точно такое же отверстие нужно просверлить с другого конца дощечки.
При этом главное, чтобы расстояния от края окружности до верхнего отверстия.

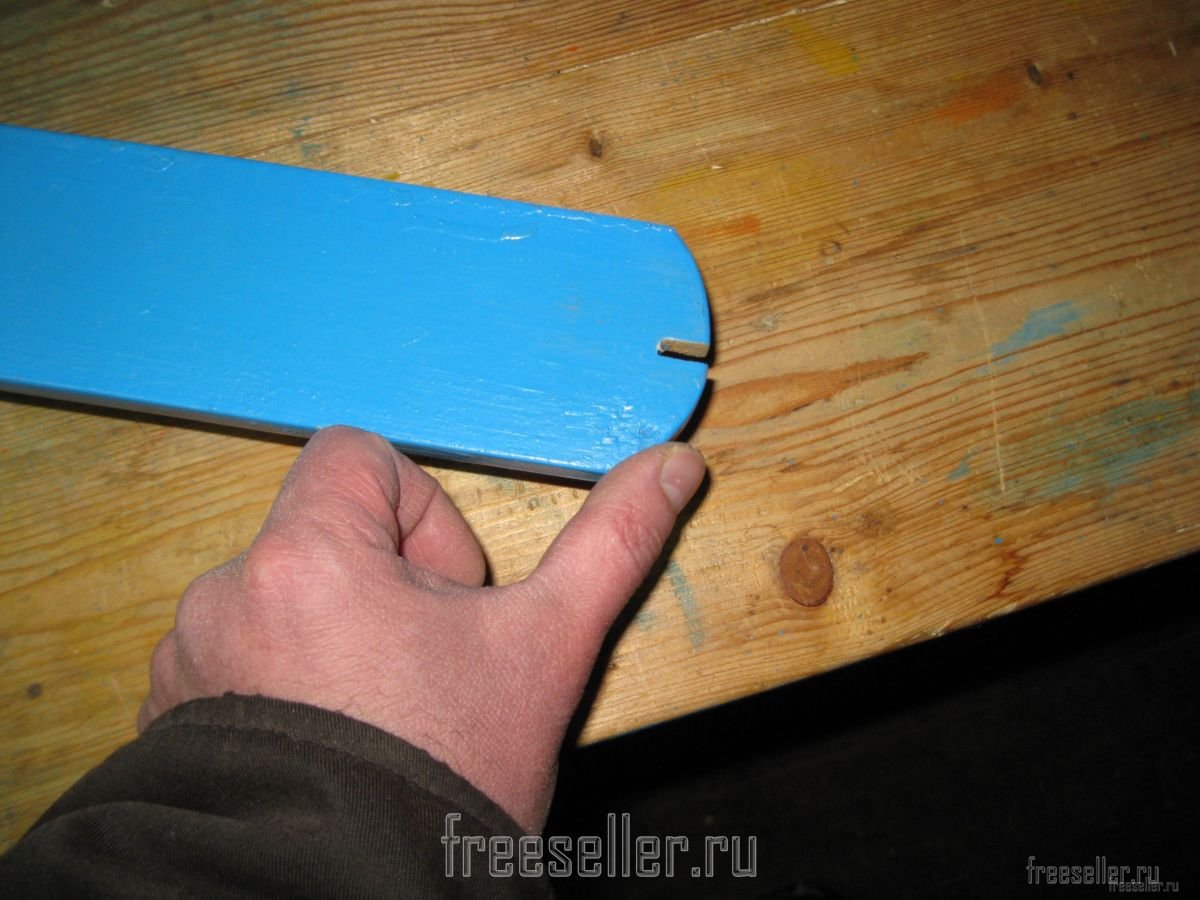

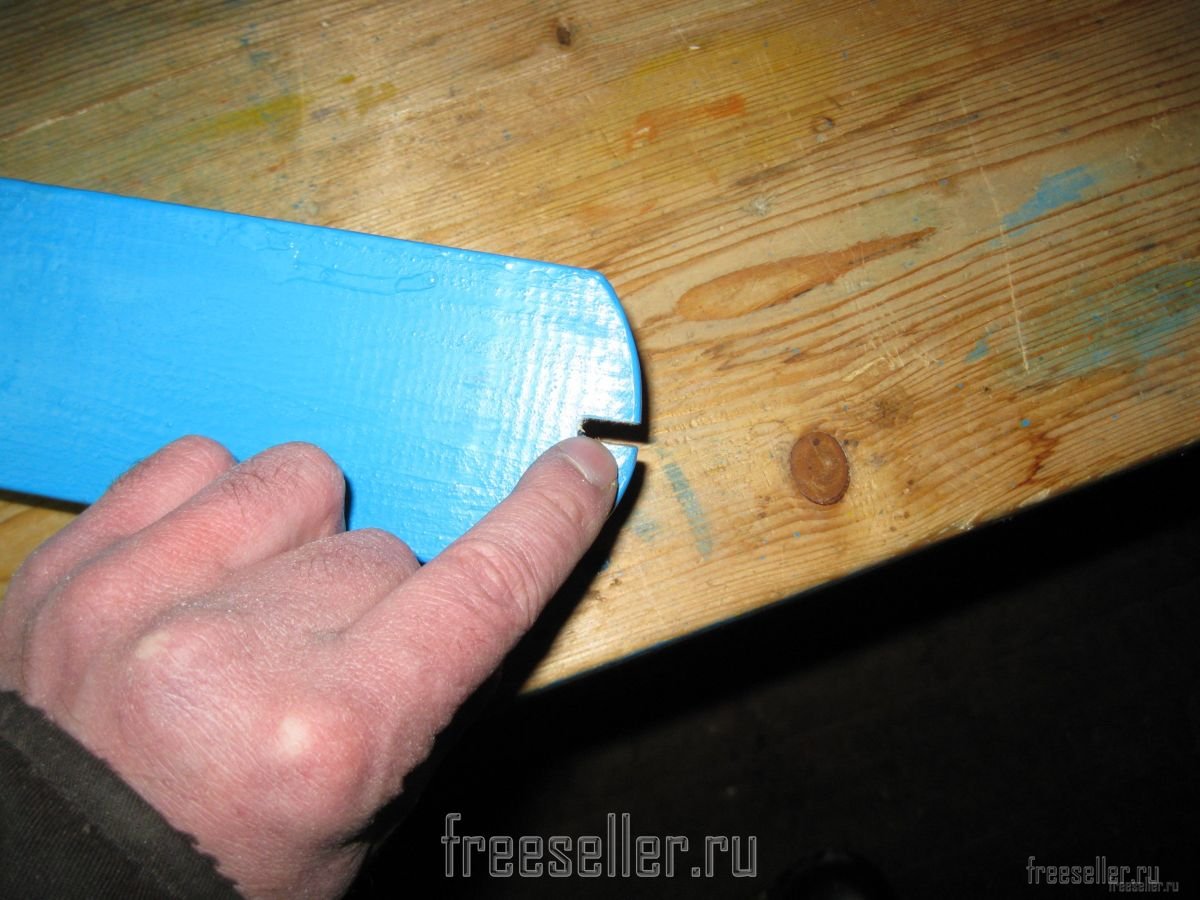

И от торца дощечки до нижнего отверстия были одинаковы.

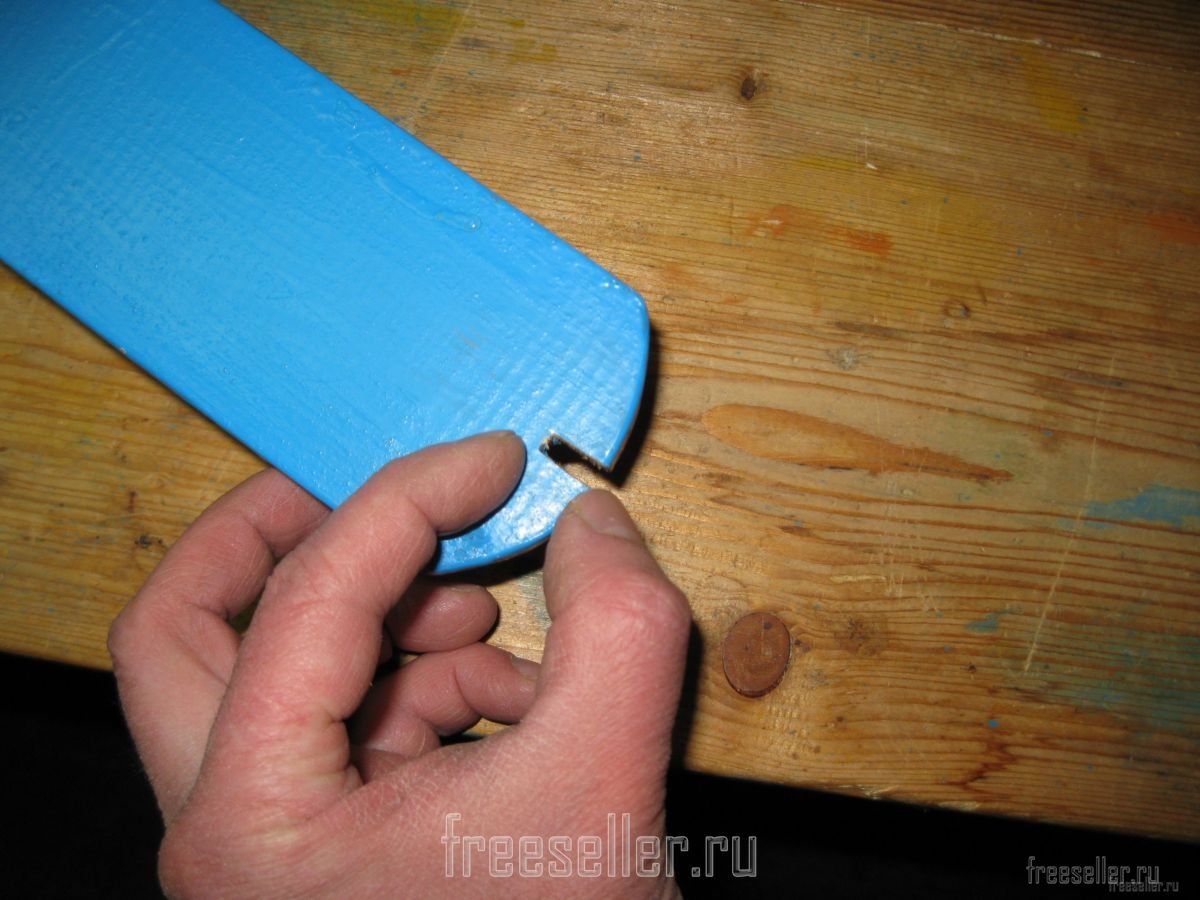

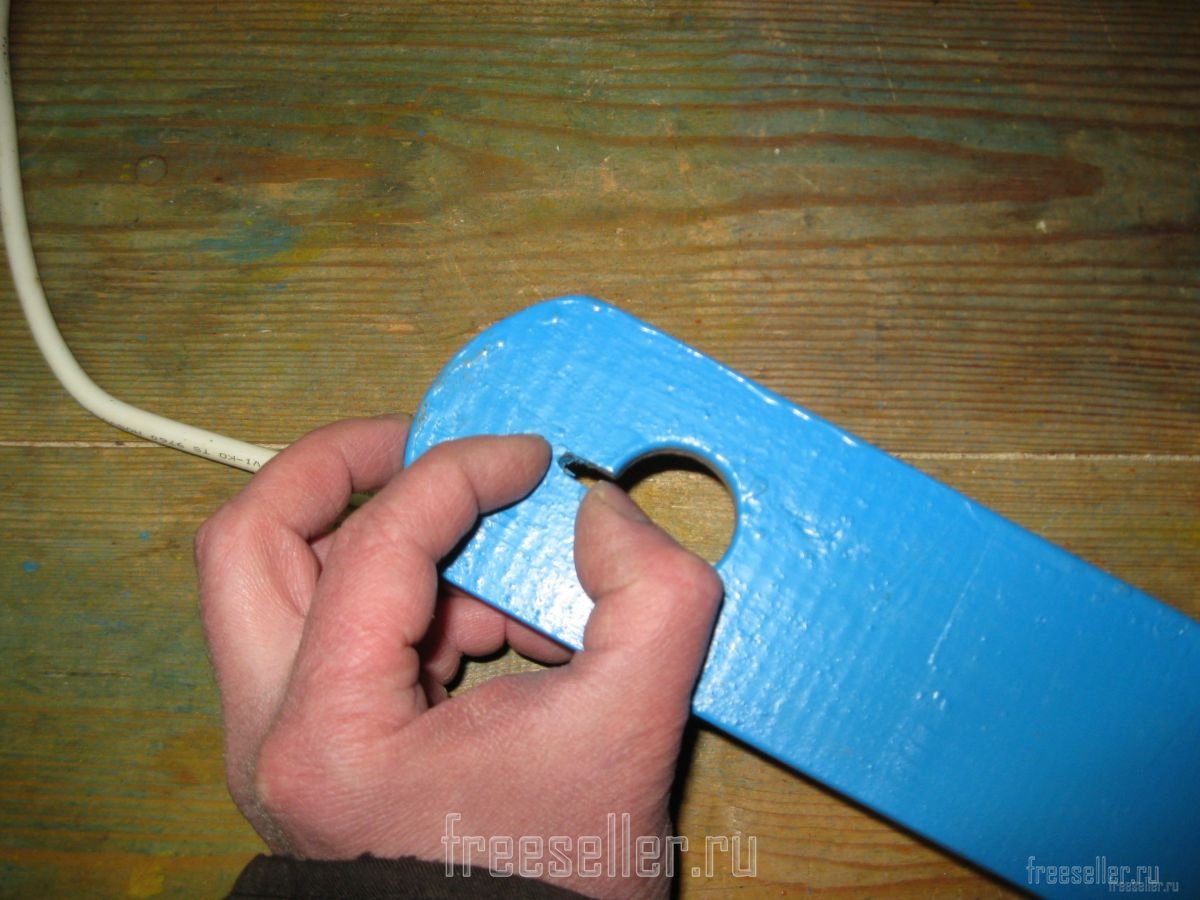

После этого, при помощи электролобзика, нужно пропилить пазы до верхнего и нижнего отверстий.
А затем можно скруглить торцы дощечки, хотя это и необязательно.

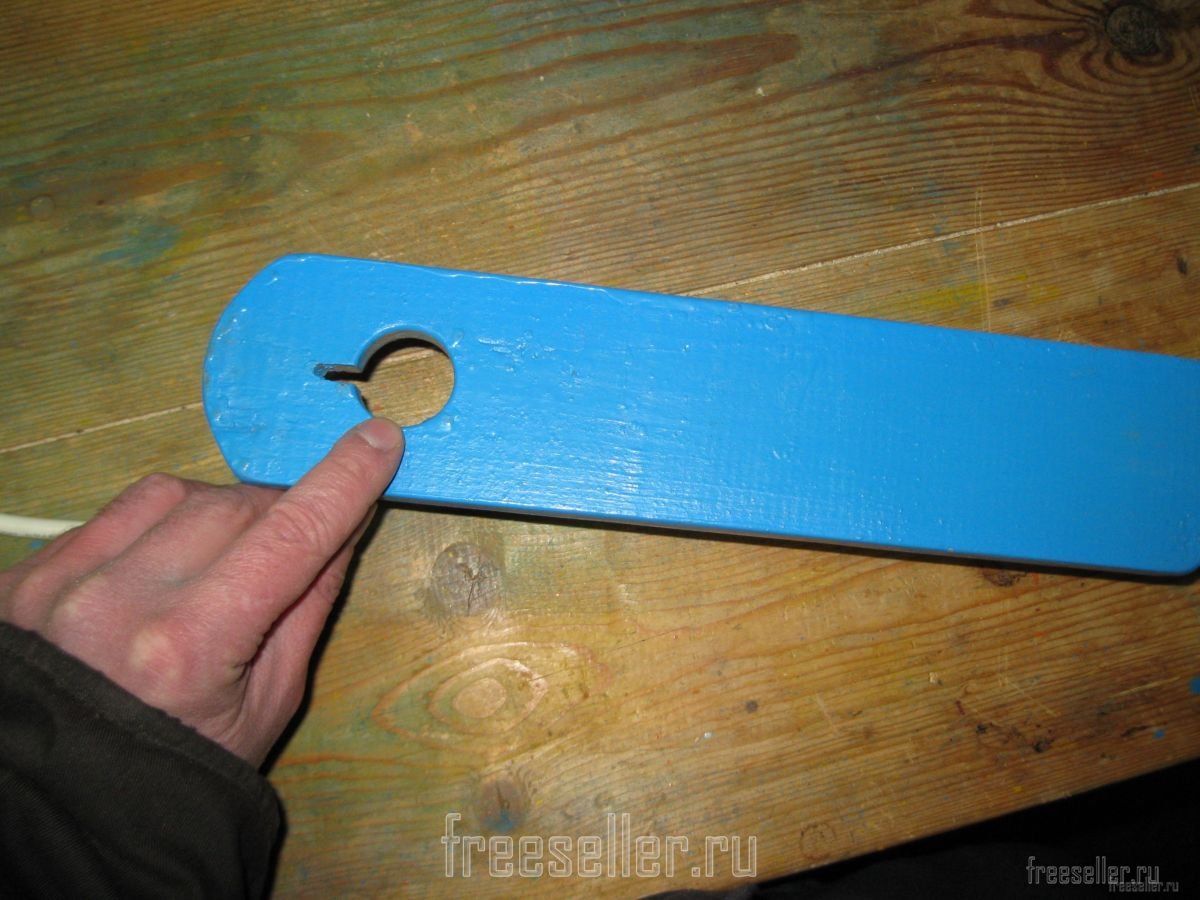

Саму дощечку-навес можно слегка обработать наждачной бумагой и покрасить или покрыть лаком, хотя это тоже не обязательно.Ну и после этого, осталось только закрепить колодку удлинителя на нашем навесе.

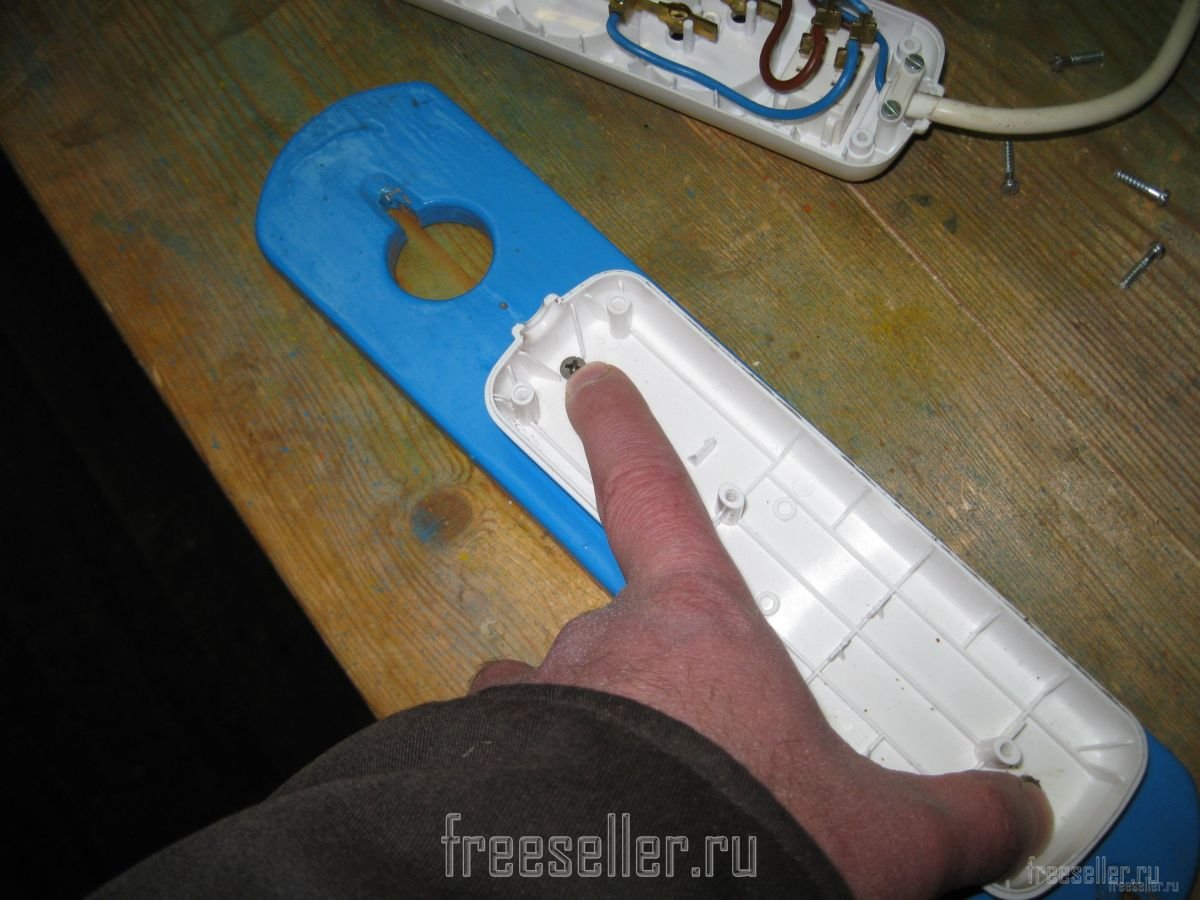

Для этого нужно разобрать колодку на две части, открутив винты и сняв крышку с гнездами и клеммами.

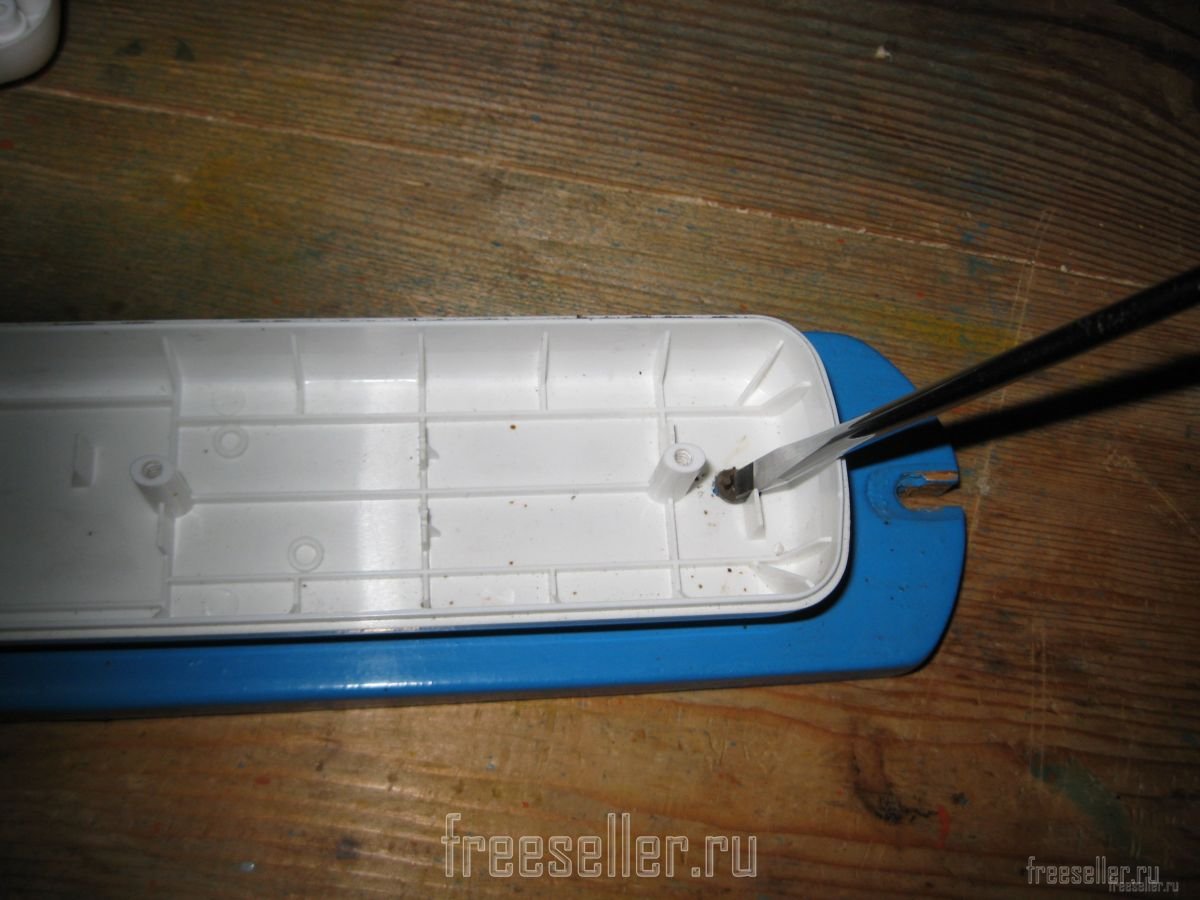

А в концах задней стенки колодки нужно просверлить два отверстия диаметром 4 мм, и привернуть ее небольшими шурупами к навесу.
После этого колодку можно собрать.

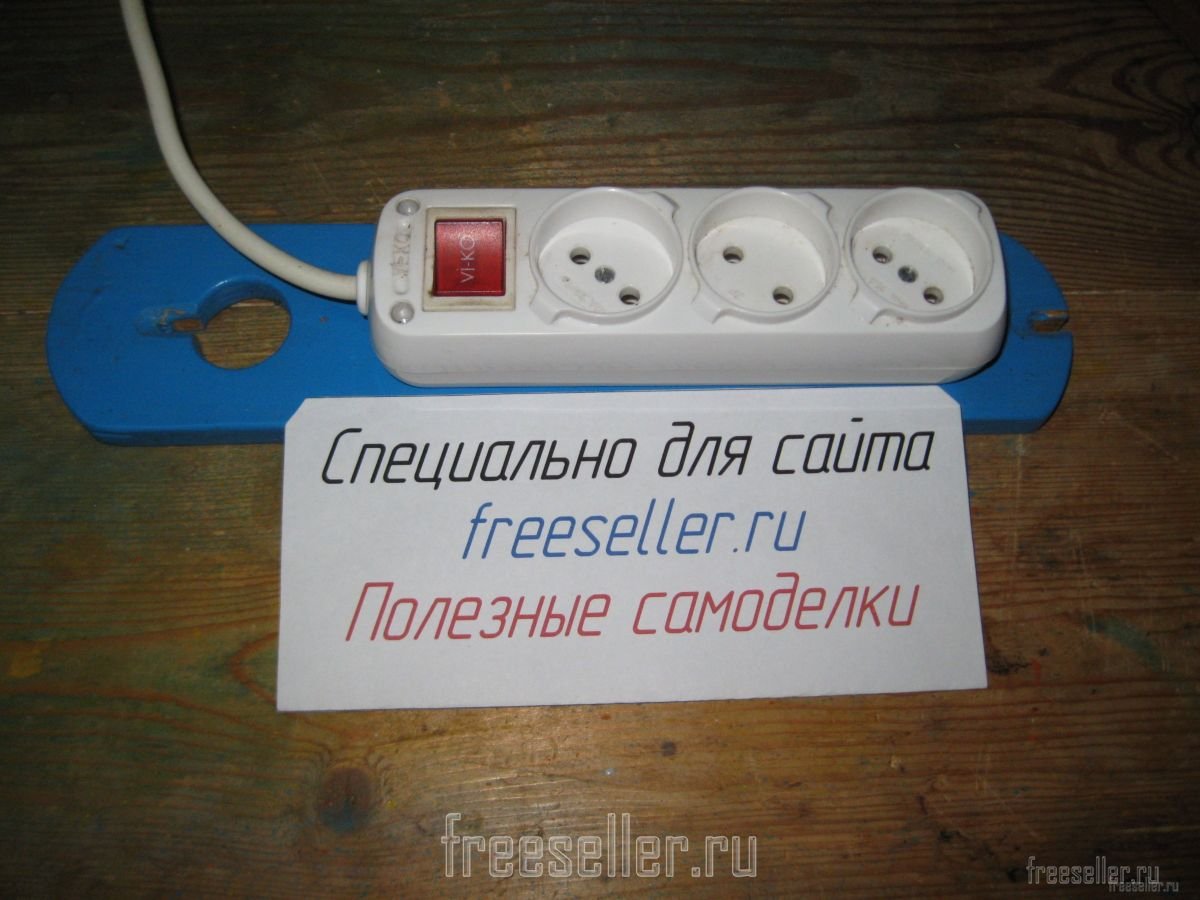

И вот наш удлинитель с навесом готов!
После этого, его можно легко повесить на стену, ввернув в нее два шурупа. Причем вешать удлинитель можно либо вертикально.
Либо горизонтально, что мне кажется более удобным, особенно для удлинителя с выключателем.
Кстати, данный удлинитель постоянно висит у меня на стене крыльца, у основной розетки.
Надо сказать, что это очень удобно, поскольку основная, довольно мощная розетка, служит для подключения большой нагрузки, например, электросварки. А в том случае, если нужно подключить несколько электроинструментов, я как раз использую этот удлинитель, подключив его к данной розетке.
Если же этот удлинитель понадобится в другом месте, его можно очень быстро снять, а затем повесить обратно.
Так что использовать удлинители с подобными навесами очень удобно!
Ну, а на этом у меня все! Всем пока и удачи в новом году!
В быту, всем нам часто приходится пользоваться различными удлинителями. Причем, если для условий улицы или дачного участка в основном используются удлинители с длинным кабелем, длиной в несколько десятков метров, то для помещений (сараев, гаражей, мастерских или в домашних условиях), чаще всего используются вот такие удлинители с колодкой на три, четыре гнезда и длиной провода от 3 до 5-7 метров.
На своем опыте, я убедился, что при использовании таких удлинителей, лучше всего вешать их на стену. В этом случае ни сама колодка удлинителя, ни ее провод, а также провода подключаемых к ней электрических инструментов не будут мешать, как в том случае, если просто положить удлинитель на пол.
Однако проблема в том, что далеко не все производители делают на задней стенке колодок своих удлинителей, отверстия-навесы, благодаря которым их можно повесить на стену.
Вот, например, на этом удлинителе, такие навесы имеются.
А на этом их нет.
Конечно, можно самому сделать на задней стенке колодки навесы, просверлив в ней отверстия. Однако это зачастую опасно, поскольку может привести к поражению электрическим током, а иногда и не очень удобно.Я нашел из этой ситуации простой выход, делая на многих своих удлинителях вот такие деревянные навесы из небольших дощечек.
Причем сделать такой навес достаточно просто.
Для этого из материалов понадобится:
- два небольших шурупа;
- а также небольшая дощечка, толщиной 10-12 мм, длиной в полтора-два раза больше длины колодки удлинителя и чуть пошире ее.
Из инструментов понадобятся:
- электролобзик с пилкой;
- электродрель с перовым сверлом по дереву, диаметром 20-25 мм, и сверлом по металлу диаметром 4 мм;
- а также отвертка.
Порядок изготовления навеса
Сначала с одного конца дощечки-заготовки, по центру, нужно просверлить вот такое сквозное отверстие, перовым сверлом по дереву.
Затем, отступив на небольшое расстояние от края окружности, просверленного ранее отверстия, просверлить еще одно отверстие диаметром 4 мм.
Точно такое же отверстие нужно просверлить с другого конца дощечки.
При этом главное, чтобы расстояния от края окружности до верхнего отверстия.
И от торца дощечки до нижнего отверстия были одинаковы.
После этого, при помощи электролобзика, нужно пропилить пазы до верхнего и нижнего отверстий.
Саму дощечку-навес можно слегка обработать наждачной бумагой и покрасить или покрыть лаком, хотя это тоже не обязательно.Ну и после этого, осталось только закрепить колодку удлинителя на нашем навесе.
Для этого нужно разобрать колодку на две части, открутив винты и сняв крышку с гнездами и клеммами.
А в концах задней стенки колодки нужно просверлить два отверстия диаметром 4 мм, и привернуть ее небольшими шурупами к навесу.
После этого колодку можно собрать.
И вот наш удлинитель с навесом готов!
Использование навеса для удлинителя в работе
После этого, его можно легко повесить на стену, ввернув в нее два шурупа. Причем вешать удлинитель можно либо вертикально.
Либо горизонтально, что мне кажется более удобным, особенно для удлинителя с выключателем.
Кстати, данный удлинитель постоянно висит у меня на стене крыльца, у основной розетки.
Надо сказать, что это очень удобно, поскольку основная, довольно мощная розетка, служит для подключения большой нагрузки, например, электросварки. А в том случае, если нужно подключить несколько электроинструментов, я как раз использую этот удлинитель, подключив его к данной розетке.
Если же этот удлинитель понадобится в другом месте, его можно очень быстро снять, а затем повесить обратно.
Так что использовать удлинители с подобными навесами очень удобно!
Ну, а на этом у меня все! Всем пока и удачи в новом году!
