Самодельный токарный станок - по дереву

Сергей Шангин
8 171 2
Самодельный токарный станок для обработки древесины.

Самодельный токарный станок для обработки древесины.
Данный станок был сделан для домашней столярной мастерской.

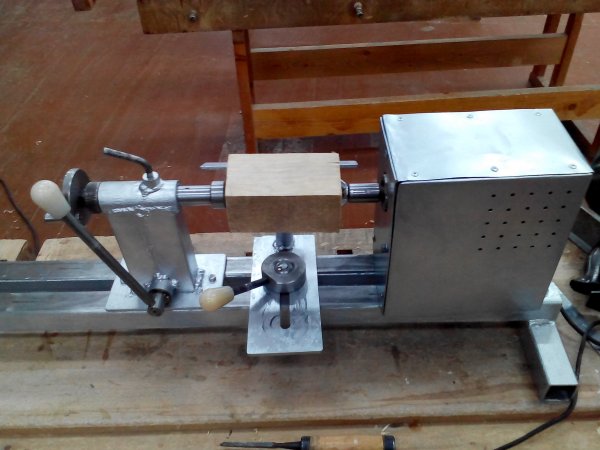

Самодельный токарный станок по дереву.

Двигатель для станка был взят от старой стиральной машины.
Передняя бабка выточена на токарном станке, надета на вал двигателя и закреплена винтом. Спереди накручена гайка-барашек. Получился своеобразный трезубец.


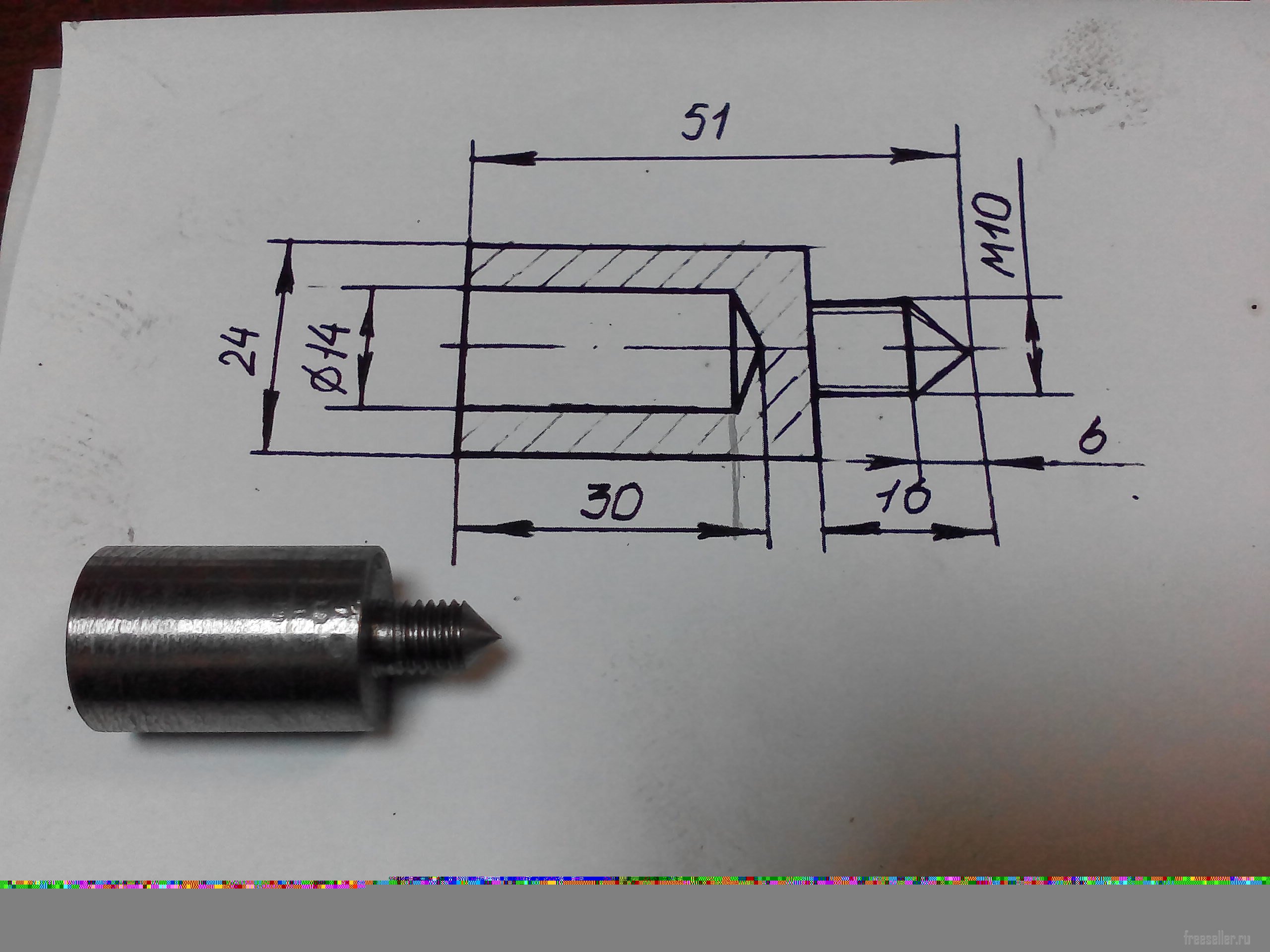

Передняя бабка самодельного токарного станка.
Передняя бабка самодельного токарного станка.

В качестве станины и направляющих использовалась труба квадратного сечения. Длина направляющих составляет 1 метр. Расстояние между направляющими - 2 см.
Станина самодельного токарного станка.Станина самодельного токарного станка.

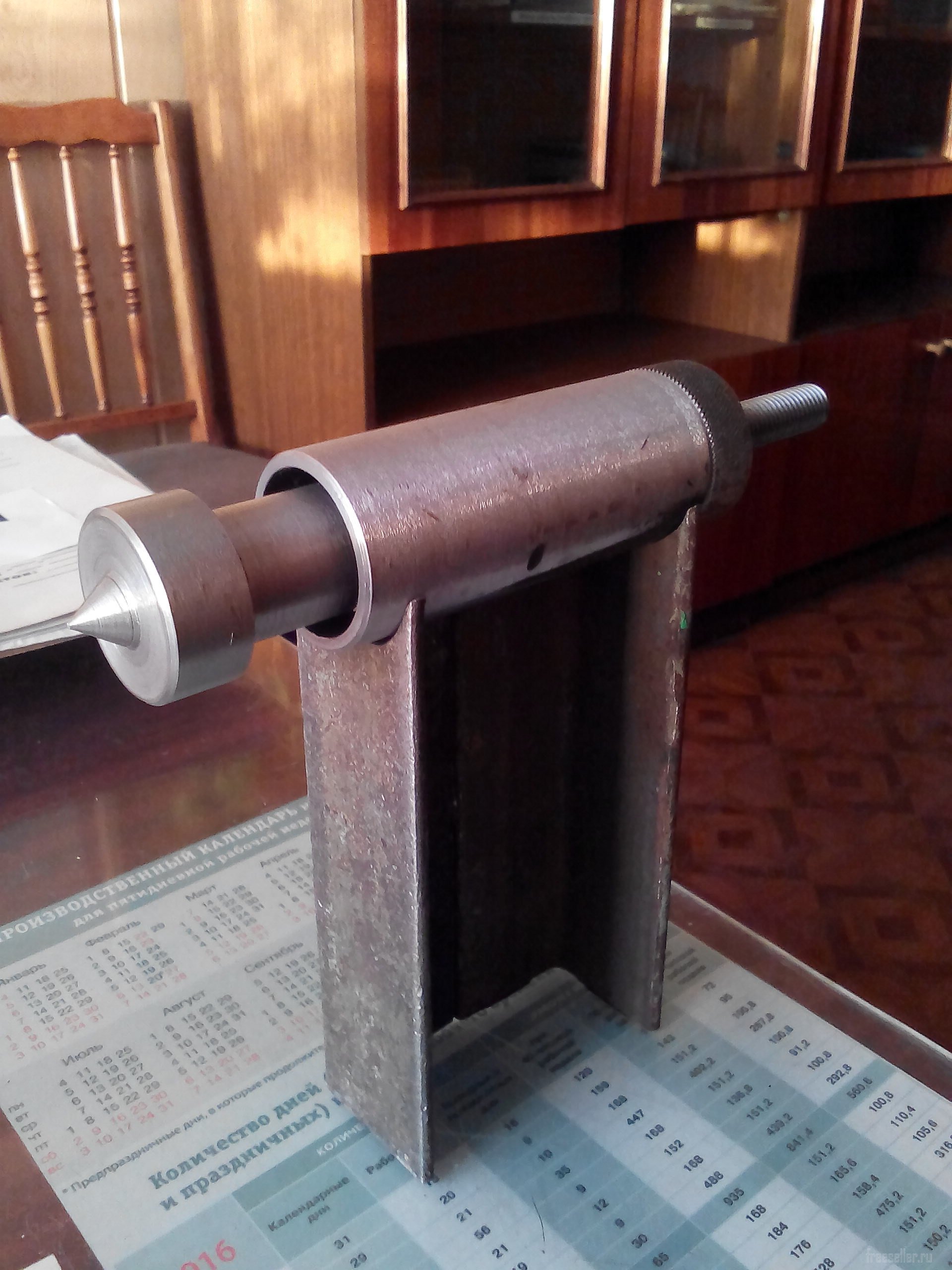

Задняя бабка сделана из дюймовой трубы, уголка 40Х40, и металлической пластины толщиной 5 мм. Для фиксации бабки сделан специальный эксцентрик.
Задняя бабка самодельного токарного станка.Задняя бабка самодельного токарного станка.

Подручник выполнен из пластин толщиной 5 мм, полудюймовой трубы.

Подручник

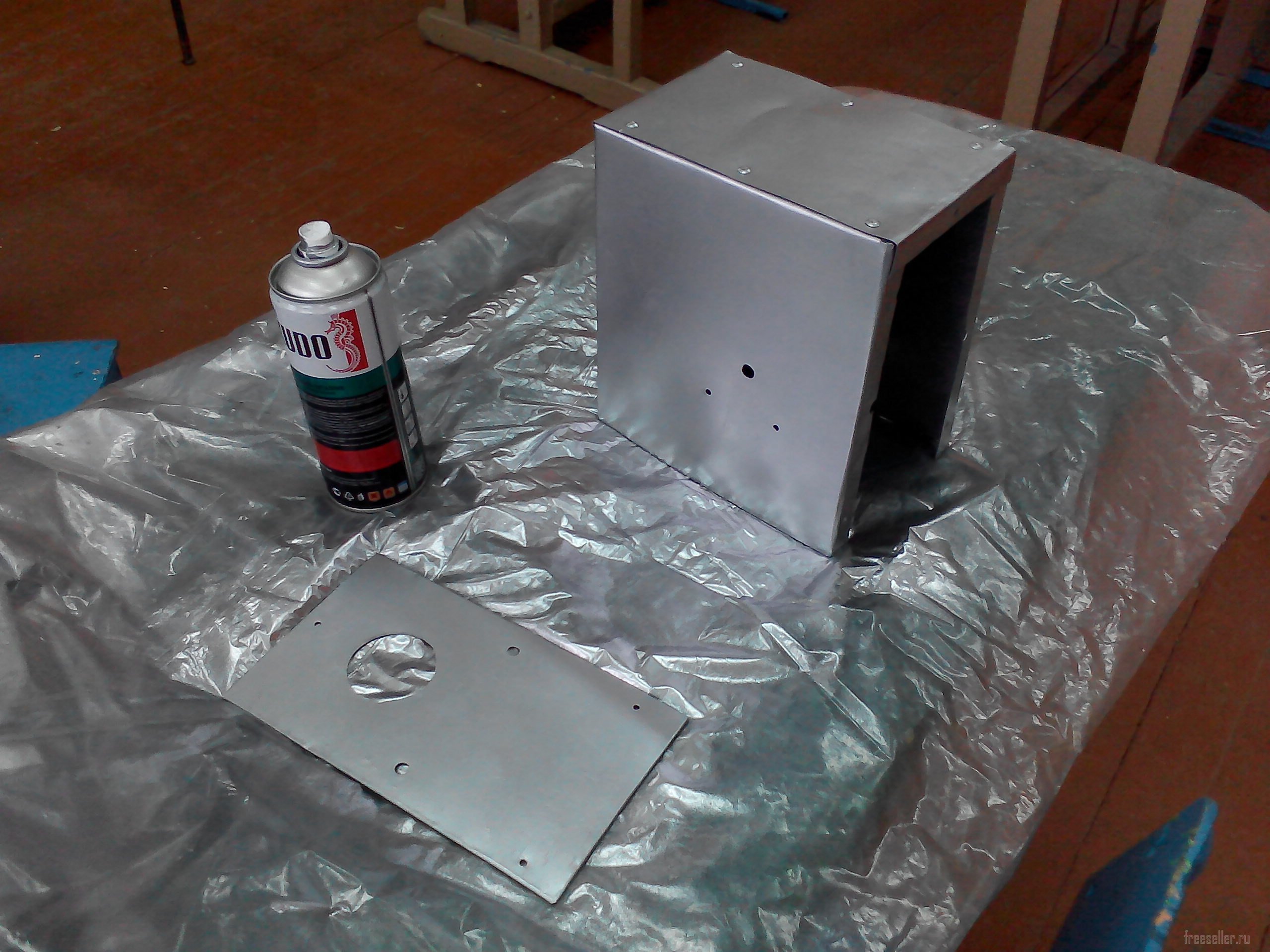

Кожух для защиты двигателя сделан из 0,5 мм оцинкованной стали.

Кожух для защиты двигателя.

Самодельный токарный станок по дереву.
Самодельный токарный станок по дереву.

Подробный обзор об изготовлении всех элементов станка показан в видеоролике.
