Верстак с регулировкой высоты своими руками

💬 1 комментарий👀 11 767 просмотров

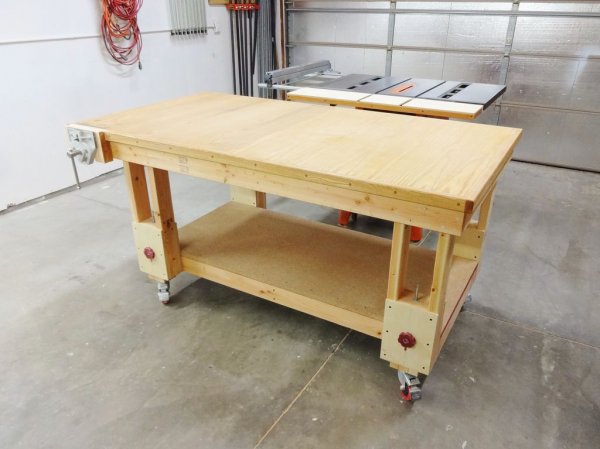

Представляю вашему вниманию конструкцию самодельного передвижного верстака с регулируемыми по высоте ножками.

Данный верстак станет отличным и очень удобным помощником в гараже или небольшой мастерской.
Благодаря наличию регулировки по высоте, появляется возможность использования его совместно с другим инструментом - пилорамой, отрезными или распиловочными станками.


Регулировка высота подъема верстака регулируется при помощи обычного шуруповерта. Шаг регулировки около 10 см.

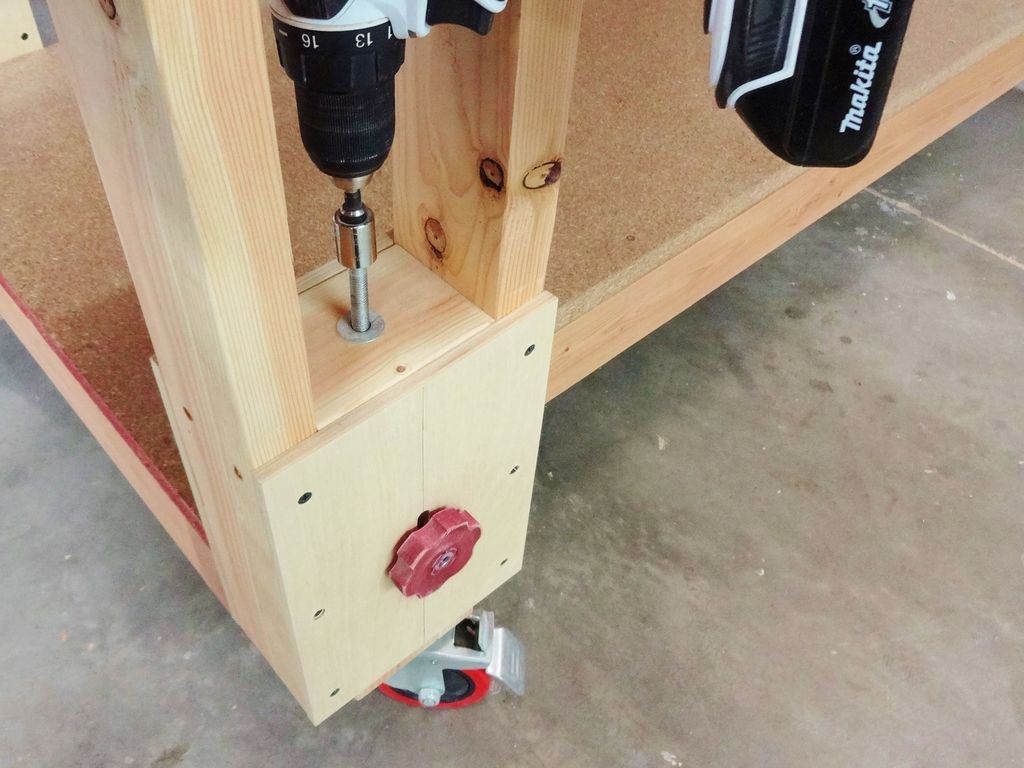

Регулировка высота подъема верстака при помощи шуруповерта.

Механизм регулировки высоты верстака.

Обзор верстака


Конструктивно верстак состоит из верхней столешницы, нижней полки, и 4 -х ножек с интересным подъемным механизмом. Каждая ножка стоит на опорном колесе. Колесики рекомендуется использовать с тормозом, не обязательно все 4. достаточно 1-2-х.

Конструкция ножек с подъемным механизмом

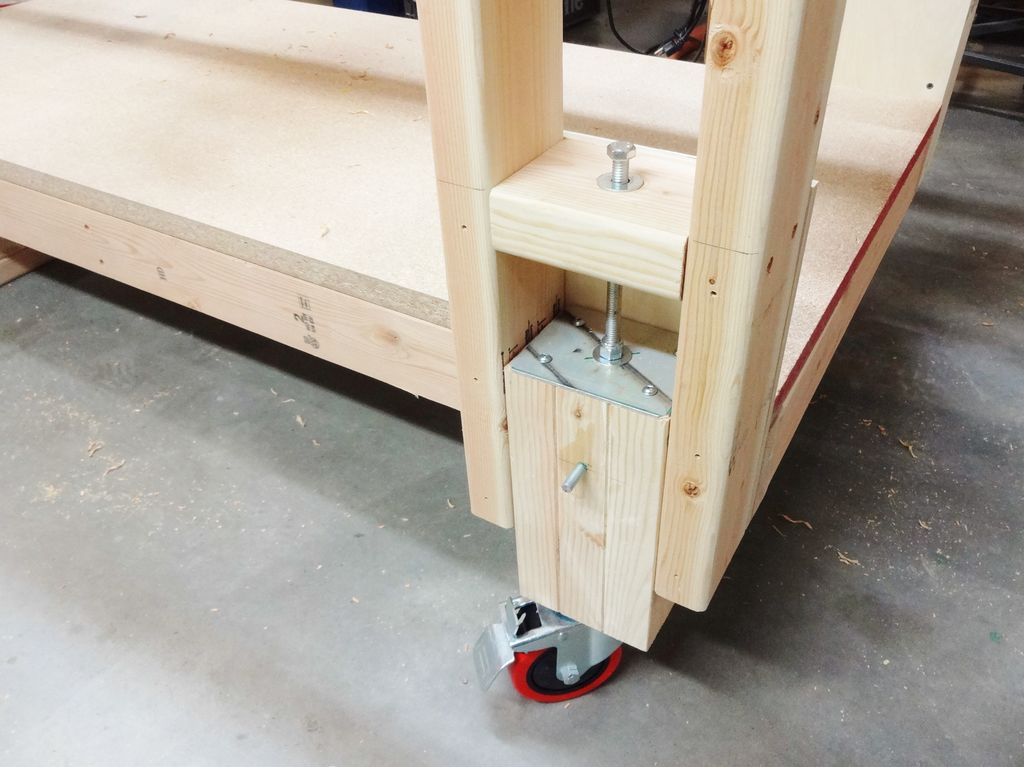

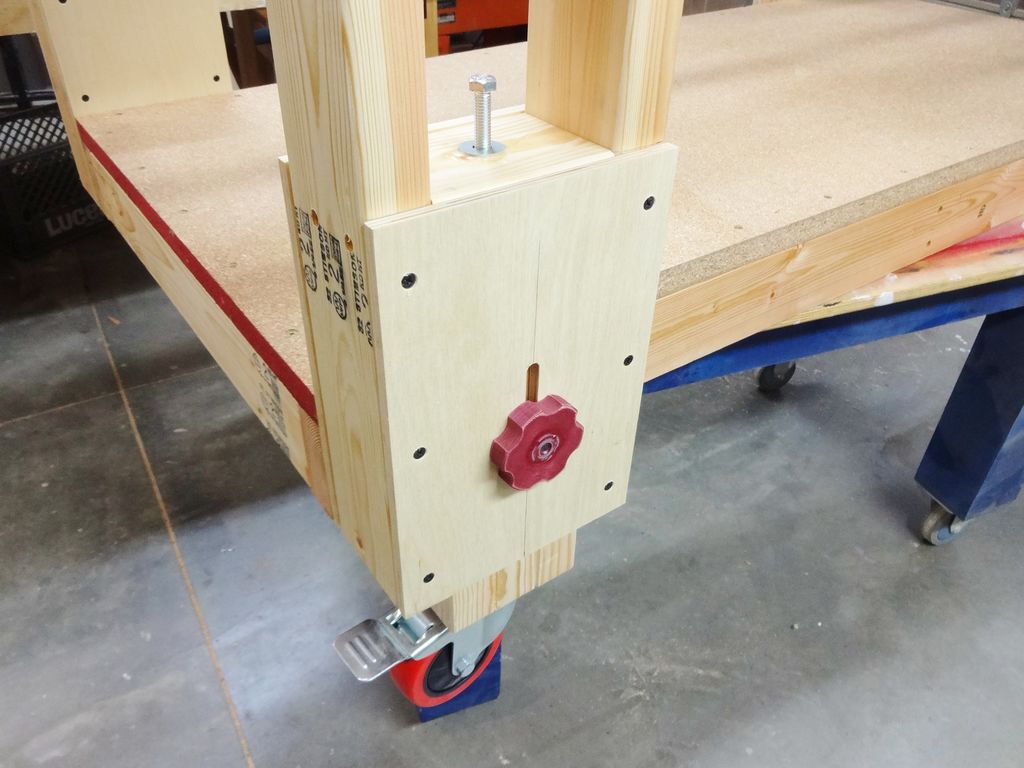

Ножка со встроенным механизмом, без защитной крышки выглядит в собранном виде вот так.
Она состоит из 2-х деревянных частей, одна из которых подвижная, а одна с жестким закреплением к рамной конструкции ног.


Внешний вид готового механизма для регулировки высота подъема.

Подъемный механизм состоит из:

  • болта М12 длина около 20 см
  • брусок 100 х 100 мм
  • доска 100 х 100 х 50 мм
  • забивная гайка M12- 2 шт.
  • гайка барашек M12
  • шайба М12 - 3 шт
  • опорная площадка
  • опорное колесо
  • винты для крепления колеса - 4шт.

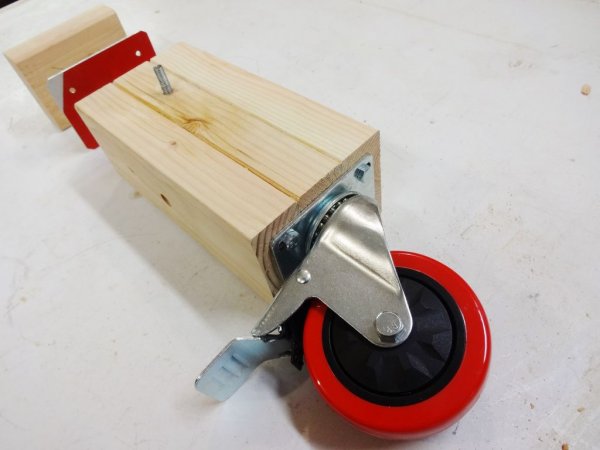

Детально конструкция каждой ножки показана на фото ниже.

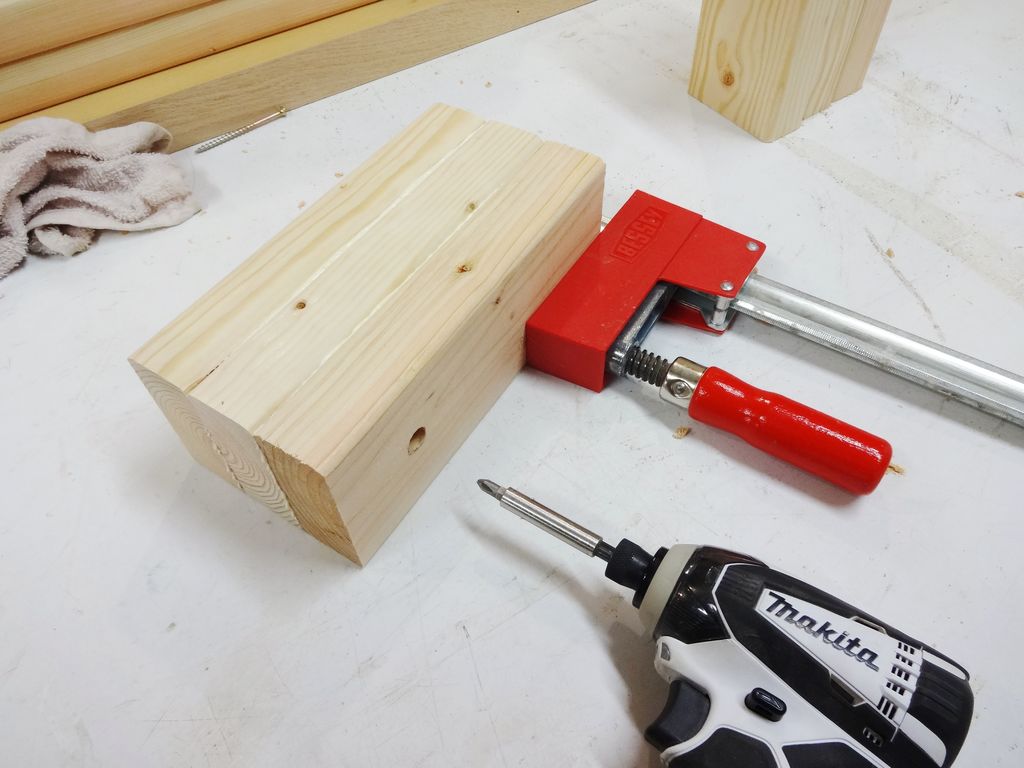

Изготавливать  детали из древесины для ножек разумно сразу по несколько штук,  так быстрее и точнее.

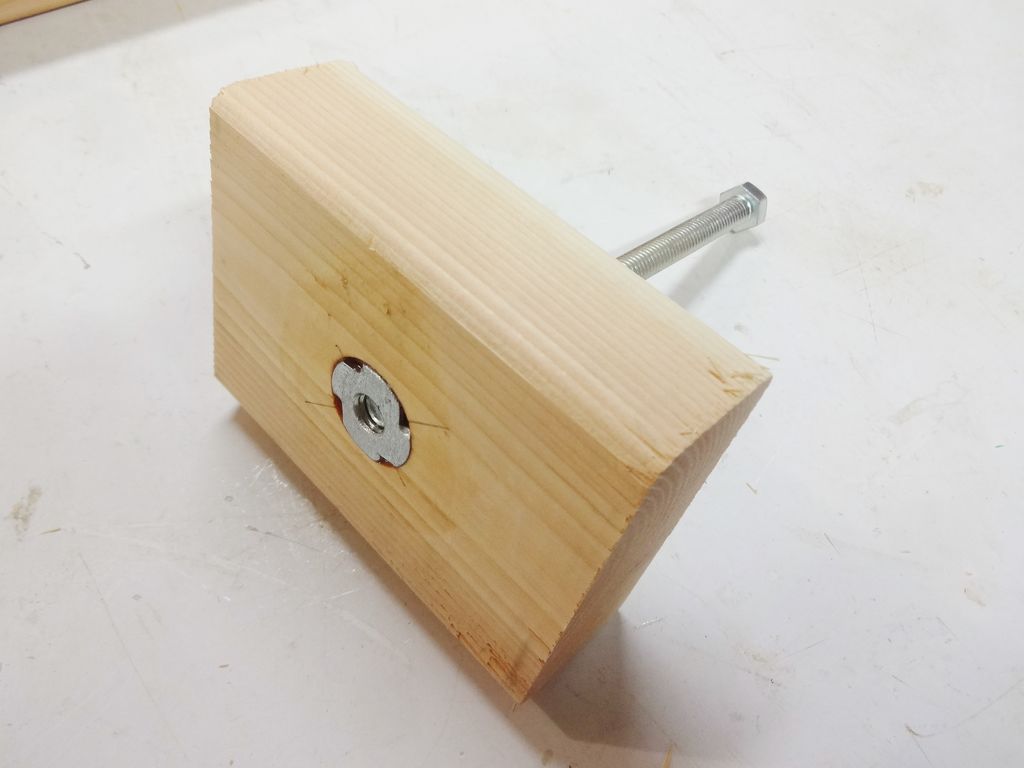

Крепление подъемного винта в верхнем бруске ножки при помощи забивной гайки. Гайки забиваются в доску с 2-х сторон.

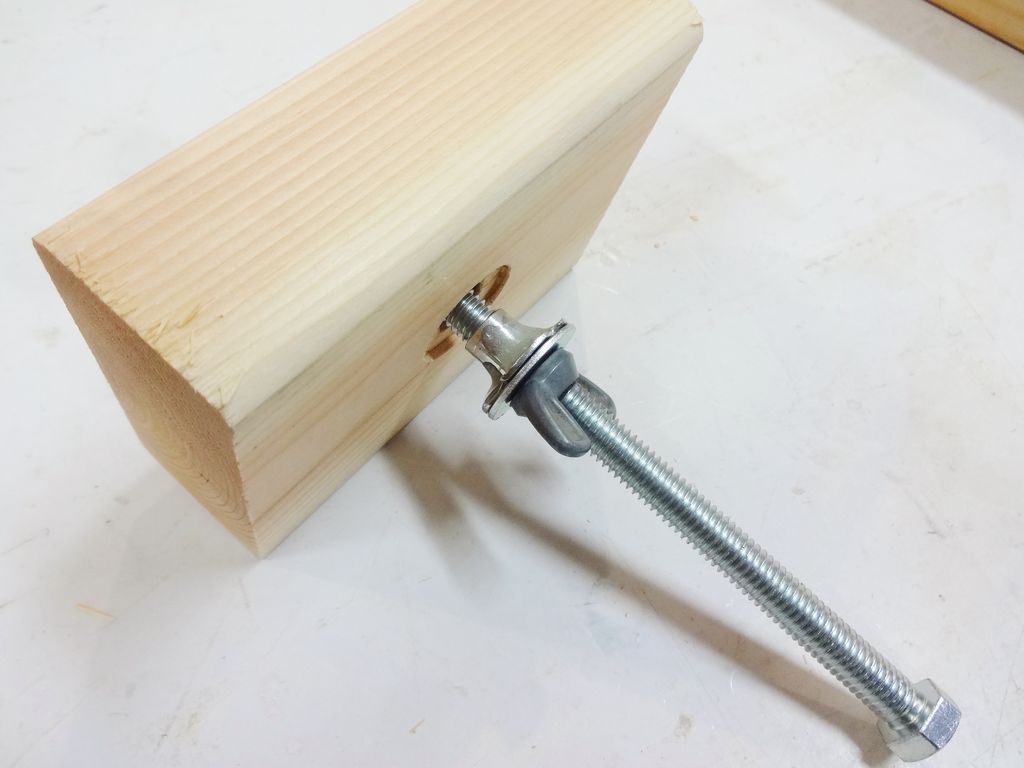

С нижней стороны доски винт дополнительно поджимаем гайкой барашком через шайбу.

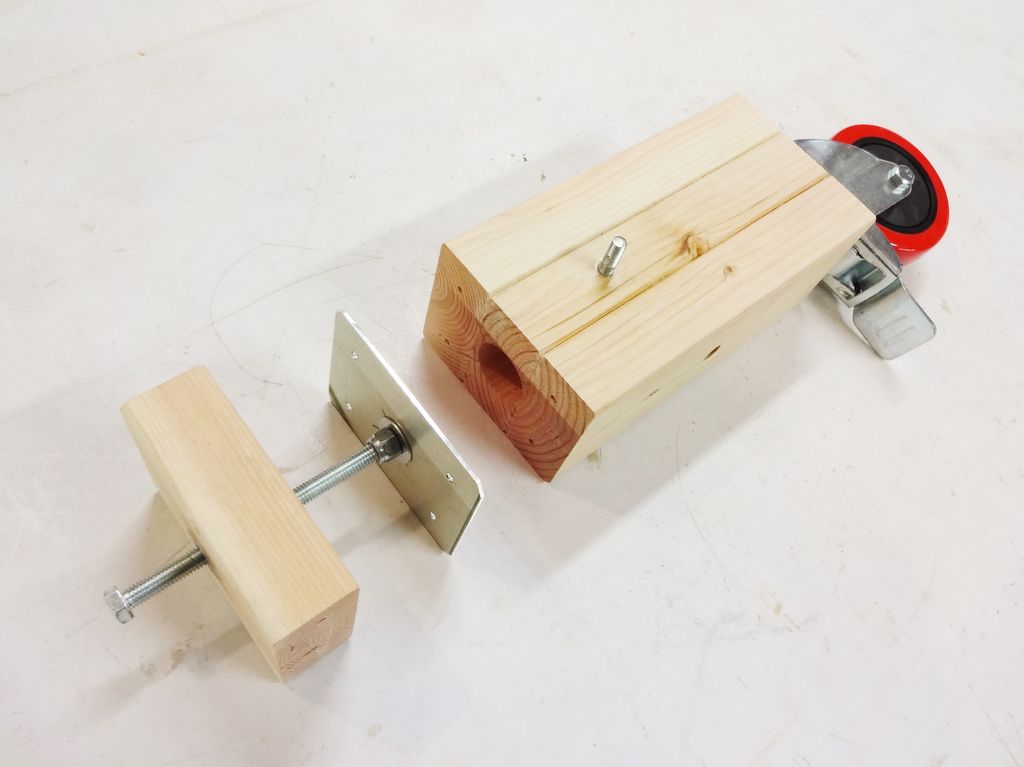

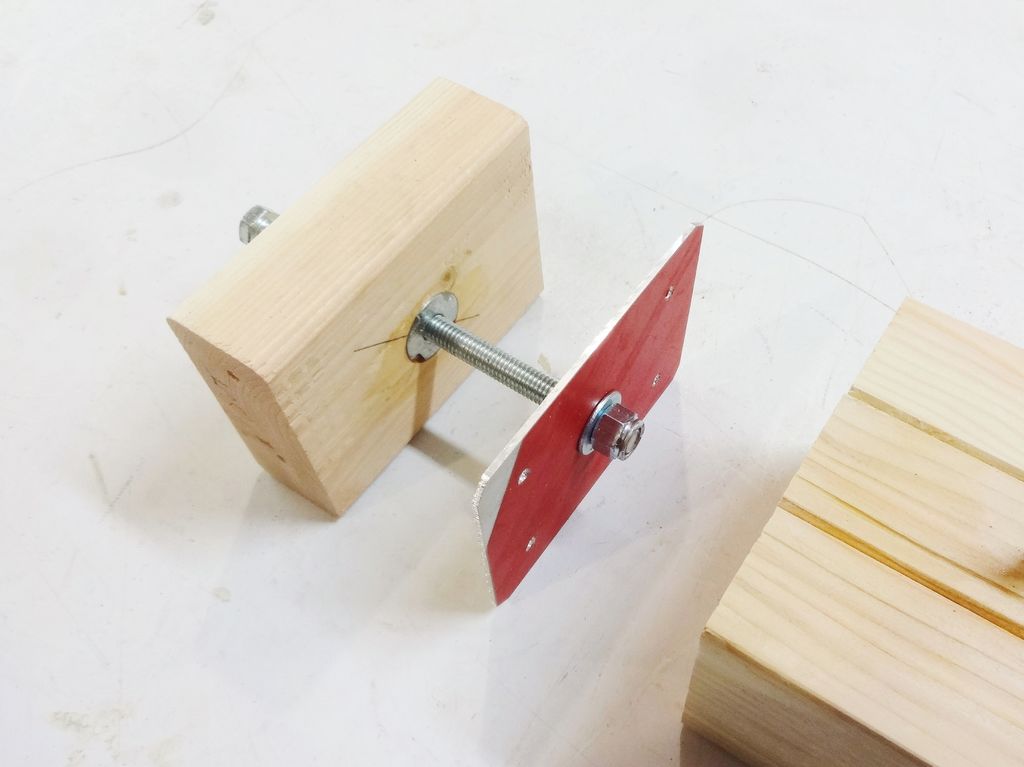

Для соединения подвижной части болта использована крепежная монтажная пластина, ее можно купить готовую или сделать самостоятельно.

С обратной стороны пластины винт затягиваем контрагайкой.


Сверлим сквозное отверстие в бруске и вворачиваем туда еще один болт или шпильку с забивной гайкой.
Эта фишка будет служить опорным фиксатором при изменении высота подъема верстака.
Прикручиваем опорное колесо к  бруску с помощью винтов.


Сборка верстака


Когда подъемные механизмы сделаны - их можно установить и на сам верстак.

Сборку верстака начинаем от нижней части.

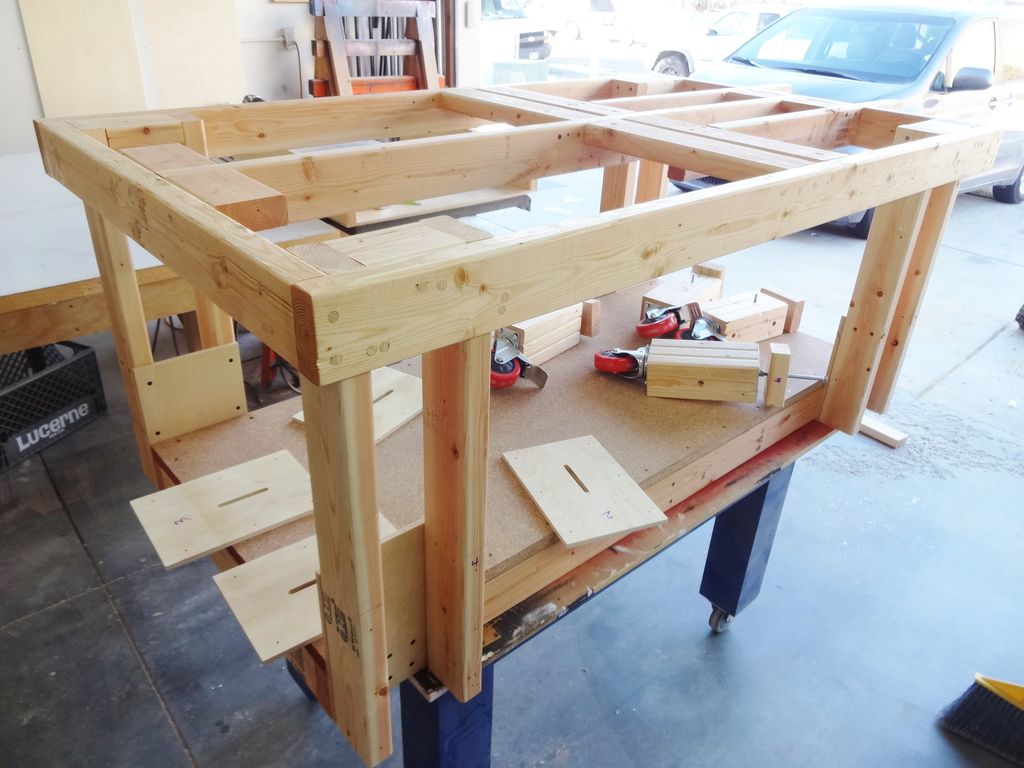

Собираем нижнюю полку из брусков и фиксируем площадкой из ДСП, Устанавливаем с 4 сторон по 2 ноги из досок 50 х 100 мм, закрепляем их к основание через площадку из фанеры.
Высота площадки около 27 см, длинна около 20 см. Всего нужно подготовить 8 площадок из фанеры.
И устанавливаем между ножек ранее собранные подъемные механизмы.

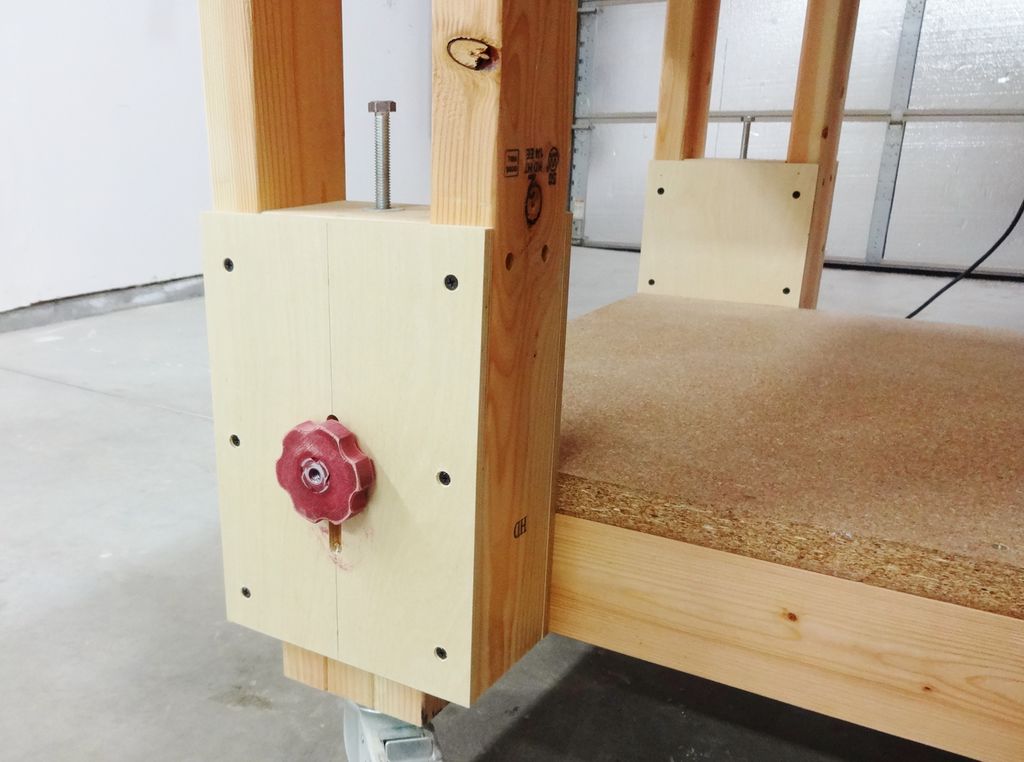

Фиксируем дополнительную площадку из фанеры и выводим ранее выведенную шпильку из бруска, при помощи самодельного барашка,

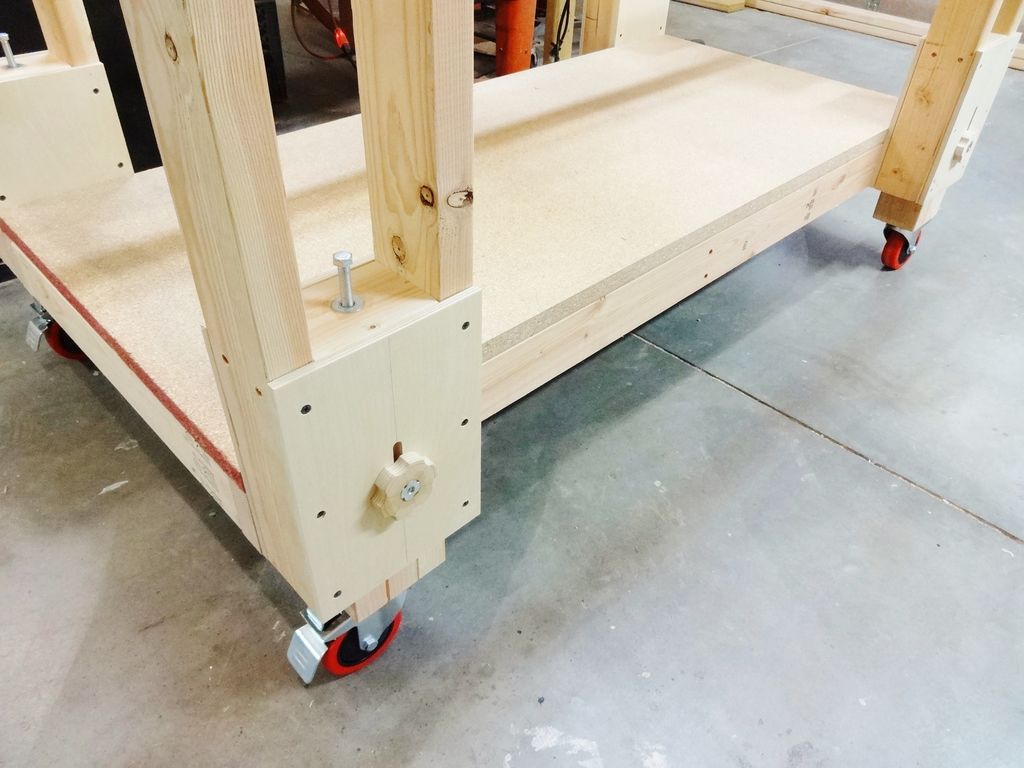

сам барашек можно использовать готовый, но автор вырезал его из фанеры, просверлив отверстие и вбив забивную гайку.

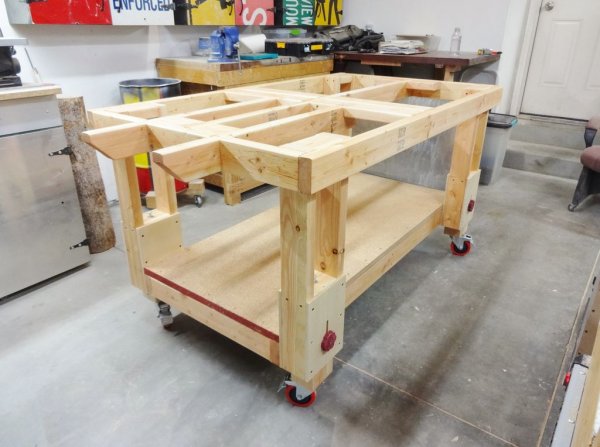

Теперь можно приступить к изготовлению верхнего каркаса будущей столешницы.
Он немного шире нижней полки.

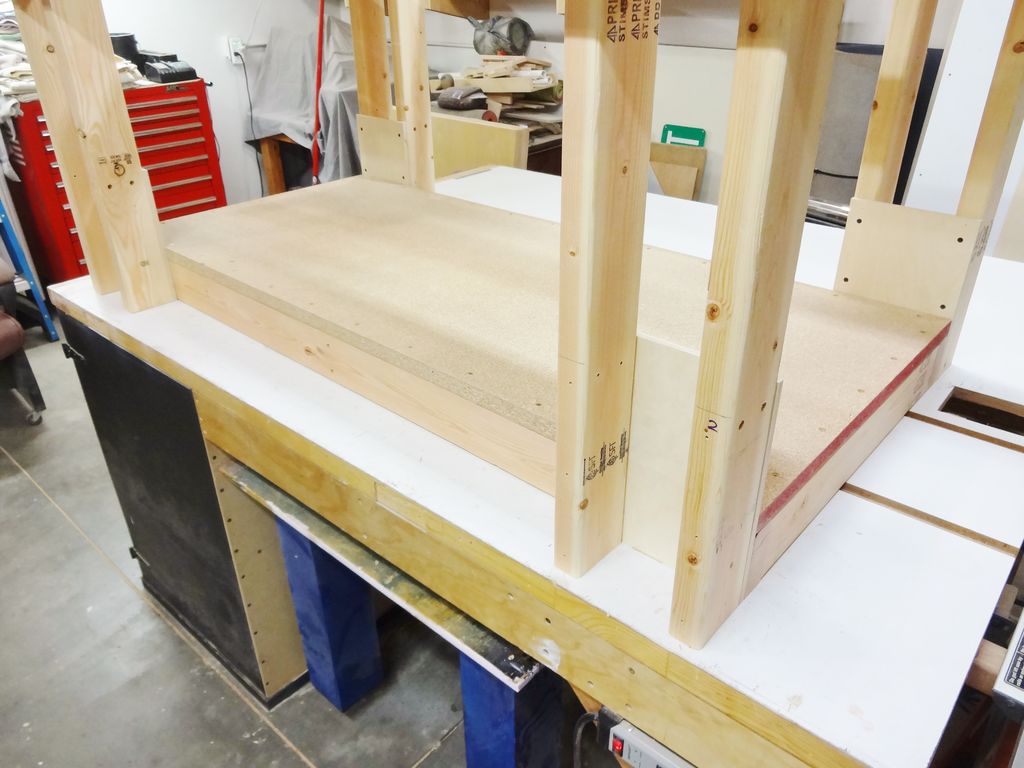

Его конструкция и процессы примерки показаны на фото ниже.

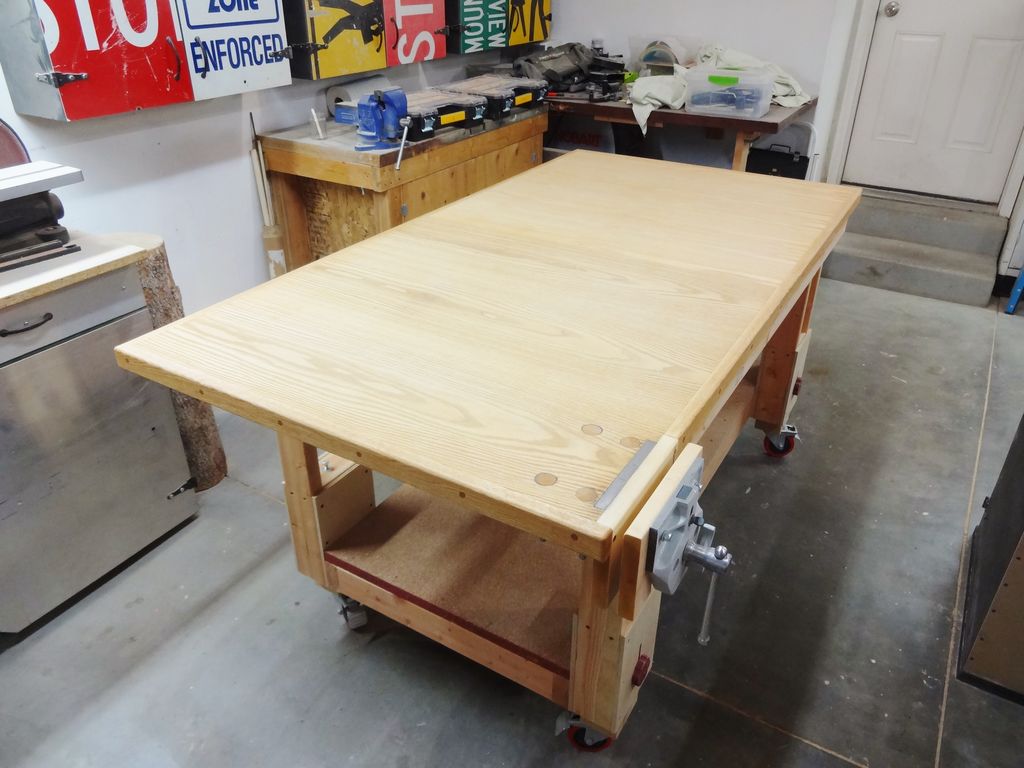

После сборки каркаса - можно приступить и к установке столешницы.


Дополнительно решил установить боковые тиски.

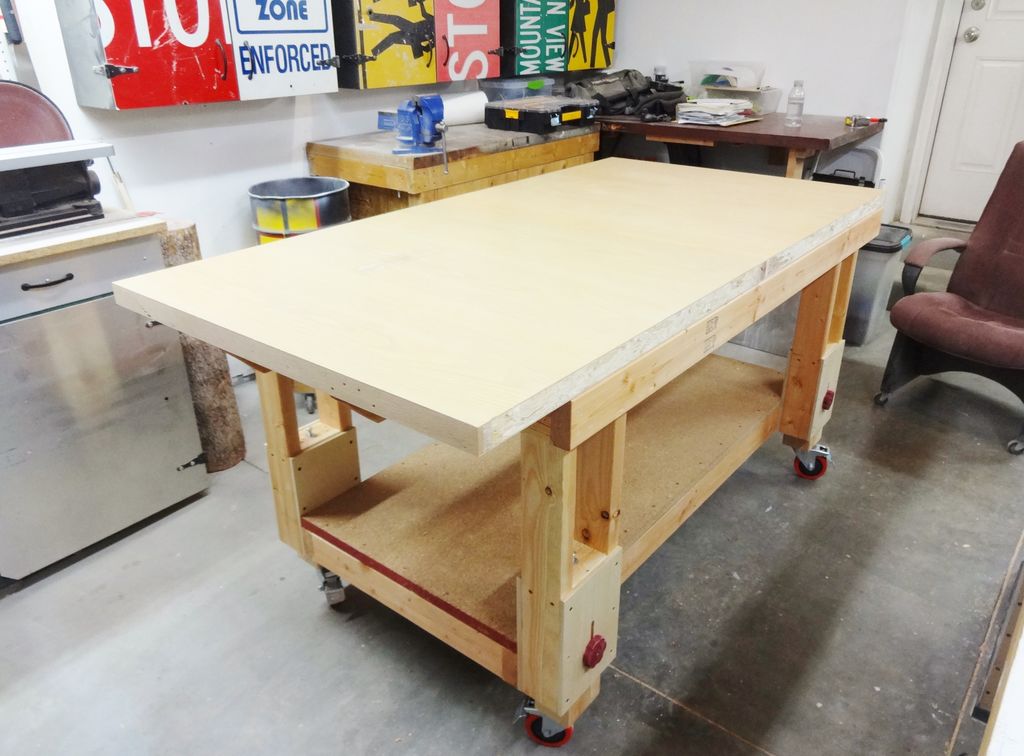

Вот и все передвижной верстак готов.

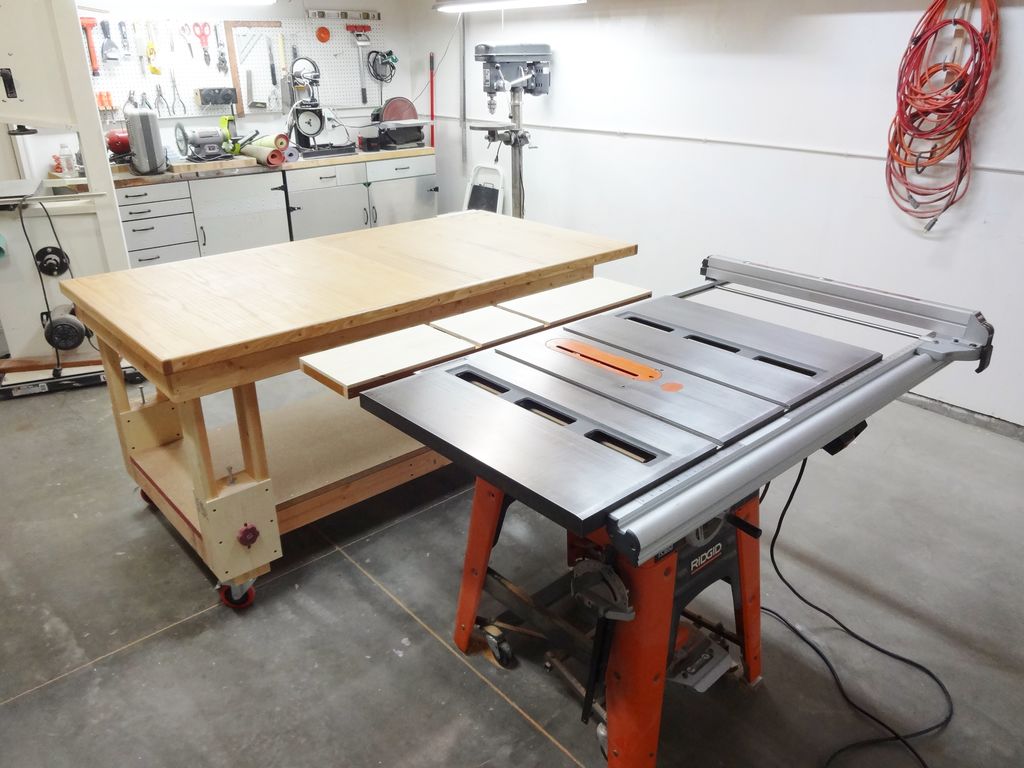

Как и отмечалось выше - его можно использовать в паре и с другим оборудованием. На фото ниже показано его использование совместно с  немного доработанным распиловочным станком.


Спасибо за внимание.
