Коллекторный монтаж водопровода своими руками

3 комментария 3 355 просмотров
Коллекторный монтаж водопровода своими руками


Как можно смонтировать современный качественно смонтированный водопровод своими руками.


Здравствуйте, уважаемые читатели сайта.


Давайте знакомиться меня зовут Александр Борисов, я занимаюсь монтажно сантехники и инженерного оборудования в городе Самара.

Сегодня на примере одного из монтажей, попытаюсь показать, что современный комфортно работающий и качественно смонтированный водопровод, не обязательно должен стоить огромных денег, а при наличии специального инструмента и определенных навыком может быть смонтирован своими руками.

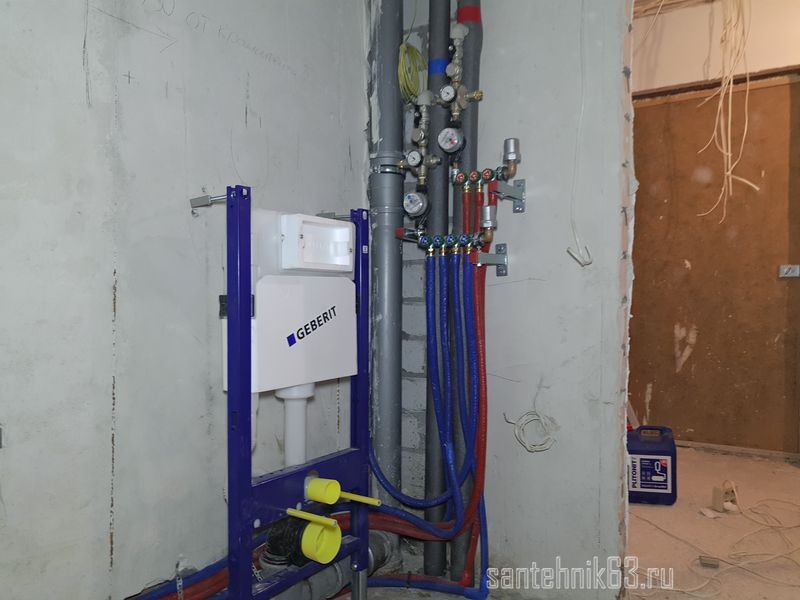

Монтаж водопровода своими руками Монтаж водопровода своими руками
Монтаж водопровода своими руками Как можно смонтировать современный качественно смонтированный водопровод своими руками.
Все фотографии с оригинальной публикации на сайте: https://santehnik63.ru


Итак, исходный объект квартира - новостройка в. г. Самара


Что было от застройщика

Начнем, пожалуй, с того, что было от застройщика.

Полипропиленовые стояки, с 2-мя кранами, с установленными редукторами, фильтрами грубой очистки и счетчиками.

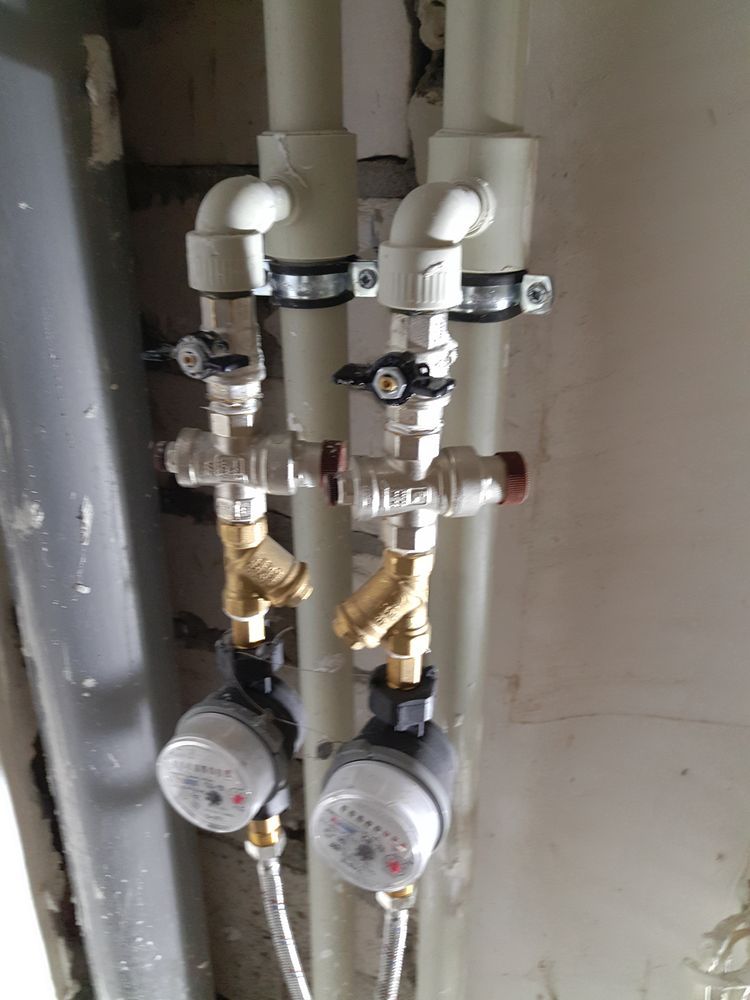

Ввод воды от застройщика


Вроде все хорошо, но если присмотреться, можно заметить, что один из редукторов установлен в обратном направлении, следовательно, если включить воду, повернув рукоятку шарового крана – она попросту не польется из него.


Почему? Да, все просто, редуктор всегда работает еще и как обратный клапан, и всегда пропускает воду только в одном направлении.

Дальше мы видим фильтр грязевик, по проекту его установка предусмотрена после понижающего редуктора.


Почему? Непонятно.


А как же защита редуктора от закисания в нем различной грязи? Остается вопросом открытым.

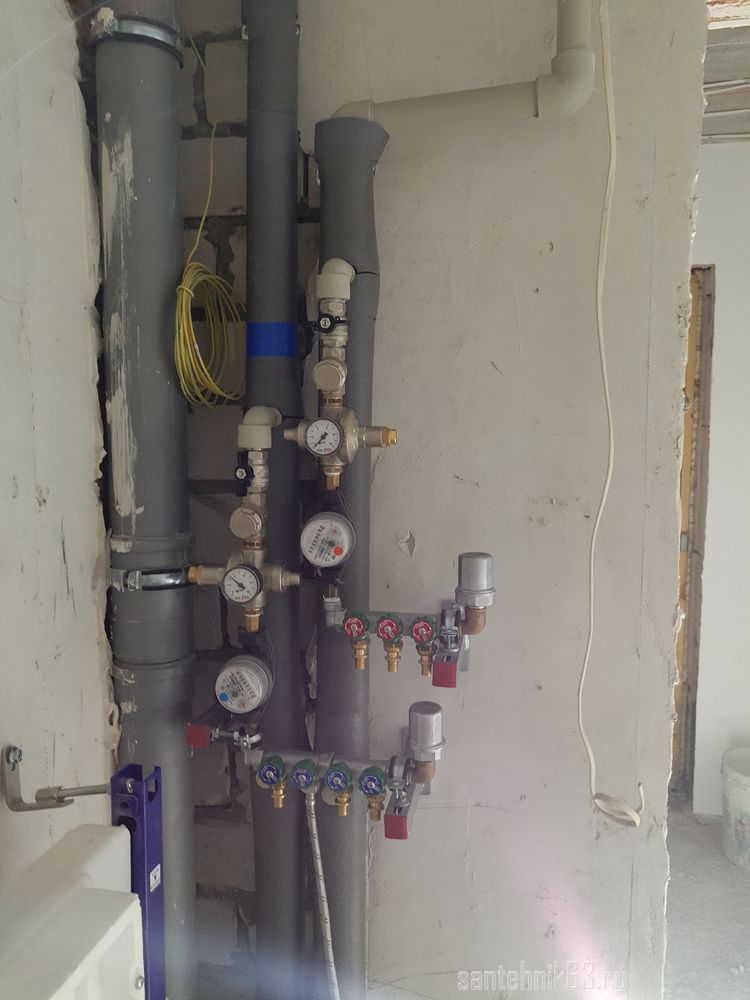

Узел ввода и водоподготовки

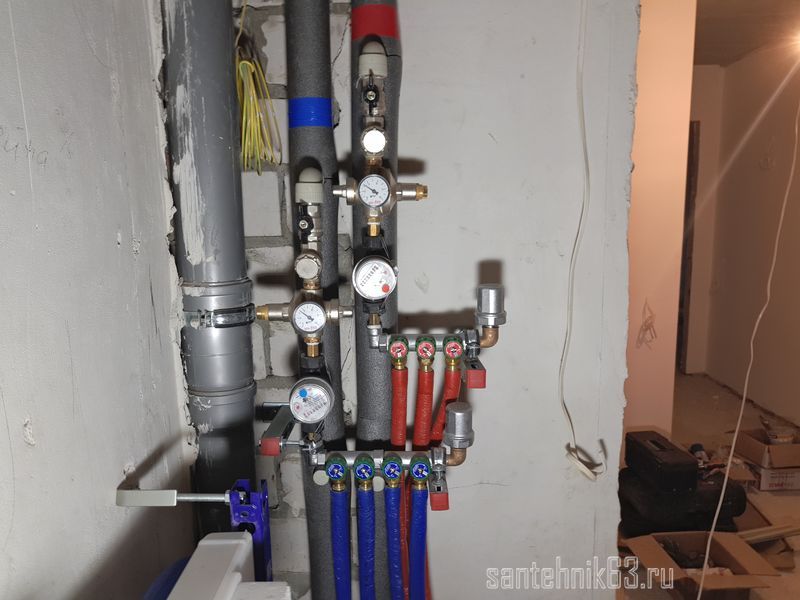

Коллекторный монтаж водопровода своими руками


краны, для удобства, перенесены выше. И заменены на 3/4.


Затем идет 3/4 универсальный фильтр грубой очистки с сеткой на 300 микрон от Valtec.


Мембранный 3/4 понижающий редуктор от Valtec – установлен взамен поршневого.


Почему был заменен редуктор?


Мембранные редукторы более стабильно регулируют давление, а благодаря отсутствию трущихся частей - менее зависят от загрязненности воды, чем поршневые, и более надежны.


Тем не менее, перед установкой даже такого надежного редуктора просто недостаточно установить обычный фильтр грязевик с сеткой на 600 микрон, он просто быстро выйдет из строя. Поэтому ввиду отсутствия фильтров тонкой очистки воды, в целях удешевления проекта, и были выбраны трехсот микроники.


Теперь подумайте, сколько времени бы проработал поршневой редуктор от застройщика, который более чувствителен к загрязненной воде, да еще и вдобавок установлен до фильтра грязевика.


Далее идут

  • счетчики воды, т.к. они были уже зарегистрированы – оставили их прежними.
  • Запорно-регулирующие Коллекторы FAR.
  • Гасители гидроудара FAR установлены на горячую и холодную воду, помогают компенсировать – скачки давления, возникающие при резком закрытии кранов. А также компенсировать тепловые расширения в системе.
Соединение всех элементов выполнено с помощью сверхнадежных толстостенных бронзовых фитингов Viega и хромированных FAR.

Благодаря использованию монтажных консолей Hilti, узел размешен аккуратно и надежно.

Разводка к приборам осуществлена трубой Rehau stabil.

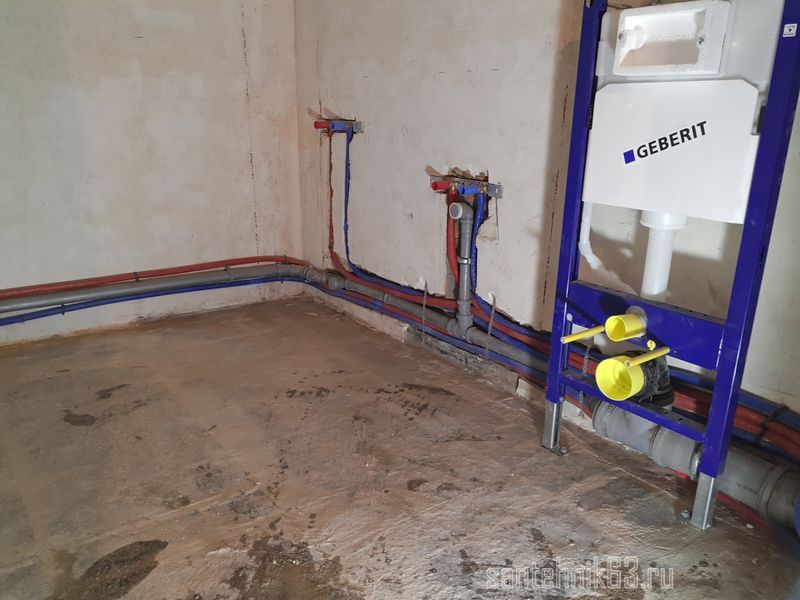

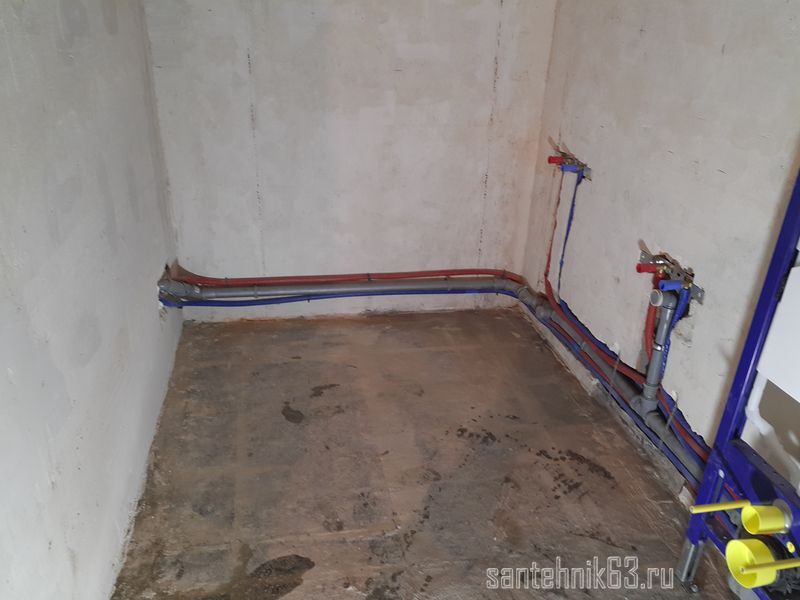

  Коллекторный монтаж водопровода своими руками Коллекторный монтаж водопровода своими руками


Часть труб проходит в стене, часть в открытой прокладке.

Канализация

Во избежание засоров канализационная трасса лишена отводов на 90 градусов, рекомендую всегда вместо одного отвода на 90 градусов использовать два отвода по 45, поворот трубы в таком случае получается плавным, стоки не "тормозятся" и вероятность засора стремится к нулю.


Благодаря использованию сифонных отводов Ostendorf – вывод канализации на умывальник и кухонную мойку удалось осуществить в плоскости чистовой стены, без торчащих на 3-5 см серых труб.

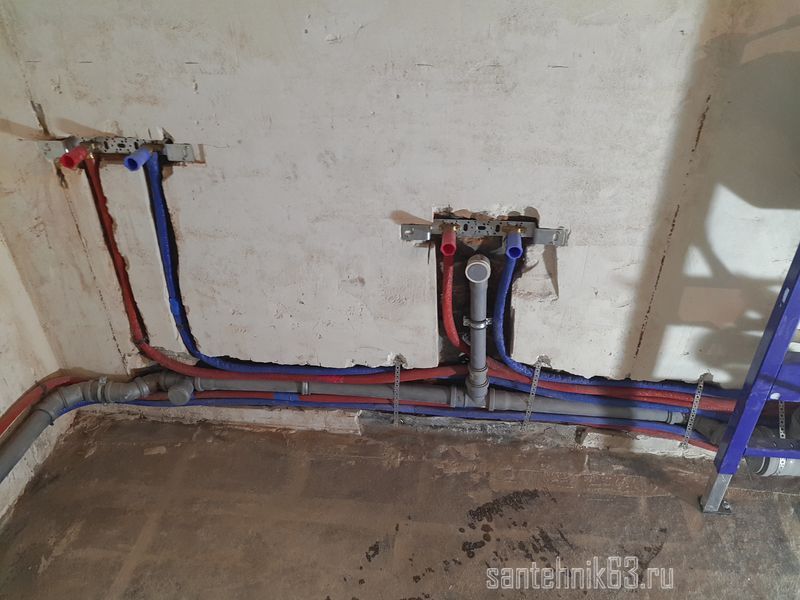

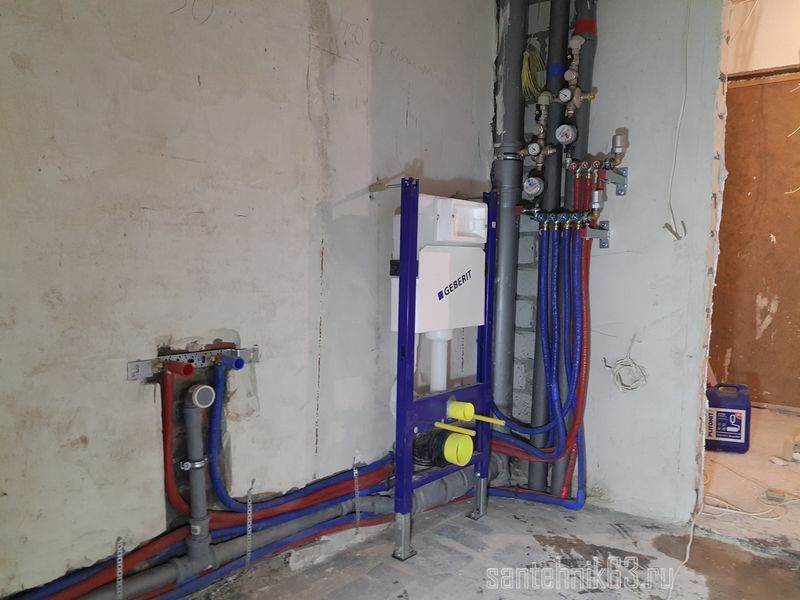

  Коллекторный монтаж водопровода своими руками Коллекторный монтаж водопровода своими руками Коллекторный монтаж водопровода своими руками Монтаж водопровода своими руками


В завершении, хотел бы уточнить, интересна ли кому- из читателей данного сайта - тематика качественно смонтированных монтажей водопровода - работ огромная куча, есть что показать и рассказать.


Задавайте свои вопросы в комментариях, а также если не сложно принимайте участие в опросе, по итогам которого будет принято дальнейшее решение о добавлении новых подобных материалов на сайт.


Можете воспользоваться идеями и смонтировать подобный водопровод себе самостоятельно.
А если у Вас квартира В Самаре, то можете пригласить меня для выполнения данных работ, что будет спокойнее надежнее и грамотнее.
Спасибо за внимание до новых встреч.
