Колонки 2.1 из фанеры своими руками


Делаем самодельные оригинальные колонки 2.1 в корпусе из фанеры


Есть старые ненужные колонки или акустическая система, и Вы не знаете, что с ними можно сделать?


Подкину идейку по изготовлению оригинальной портативной аудиосистемы в корпусе из фанеры.


Конструкция довольно простая и доступна в изготовлении даже школьнику.

 Самоделки.портативная аудиоколонка 2.1 в корпусе из фанеры.


При желании может быть дополнительно установлен bluetooth модуль, модуль заряда и аккумулятор, и тогда акустика становиться по-настоящему портативной.


Самодельные колонки из фанеры Самодельные колонки из фанеры

Материалы и инструменты


Материалы
  • фанера;
  • модульный усилитель tda2030;
  • колонки от старой акустической системы;
  • столярный клей;
  • разъем питания;
  • выключатель с индикацией питания (опция).
Инструмент
  • лобзик;
  • струбцины;
  • дрель;
  • сверла и коронки;
  • паяльник.

Изготовление колонок

Первым делом необходимо изготовить  корпус колонок.

Для этого вырезается из фанеры толщиной 15 мм - 7 заготовок с прорезью внутри.


Вырезать заготовку можно обыкновенным электрическим лобзиком.

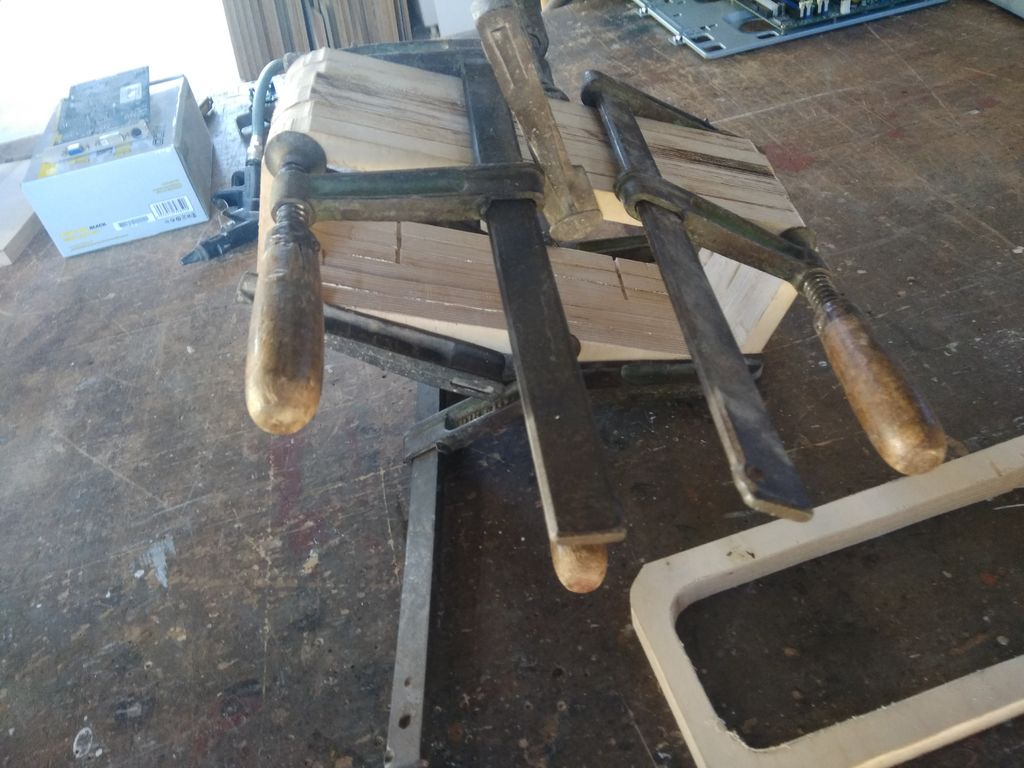

После того как заготовки готовы приступаем к склеиванию корпуса. Наносим  столярный клей на заготовки .плотно прижимаем друг к другу и фиксируем зажимными струбцинами.

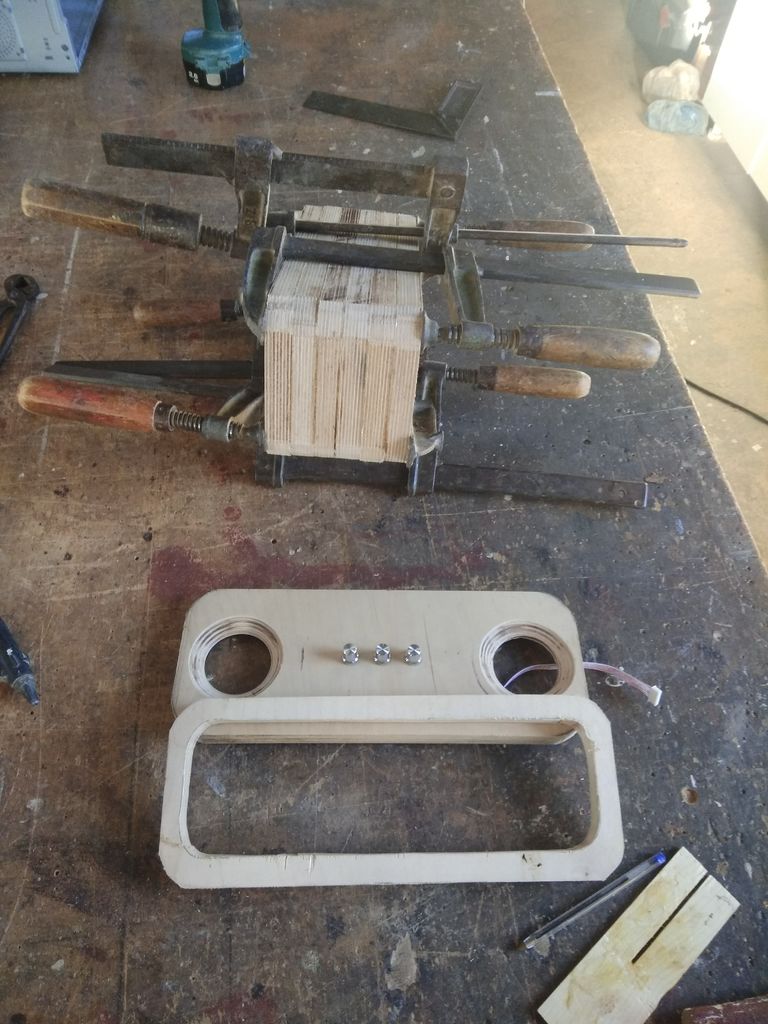

Также вырезаем боковую переднюю и задние крышки.

 Изготовление портативных стереоколонок из фанеры Изготовление портативных стереоколонок из фанеры


Сверлим отверстия под установку динамиков, и выключатели усилителя. Склеиваем вместе с ранее склеенными заготовками.


Шлифуем заготовки машинкой и вручную.

 Изготовление портативных стереоколонок из фанеры


В качестве усилителя использовался готовый модуль tda2030 2x18 Вт +сабвуфер.

 Усилитель TDA2030


Динамики были взяты от старой акустической системы для компьютера.

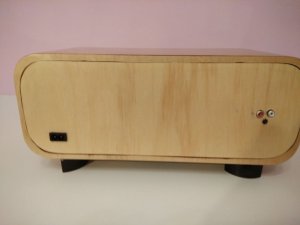

Подготавливаем заднюю крышку, выводим на нее, гнездо для питания, а также сверлим отверстия под аудио RCA.

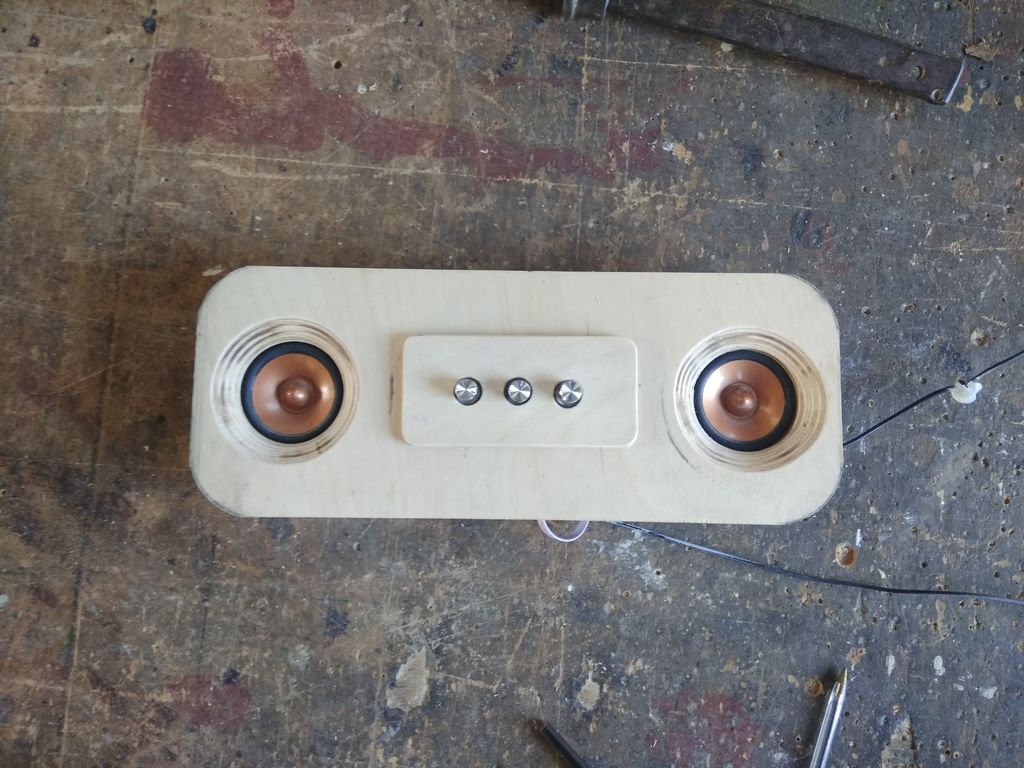

Устанавливаем динамики в корпус, выводим крутилки модуля на лицевую панель, и ставим декоративные нахлобучки.

 Портативные стереоколонки в корпусе из фанеры


Дополнительно также была подготовлена небольшая мини панель под крутилки, ее также вырезаем из фанеры и приклеиваем при помощи столярного клея.

 Портативные стереоколонки в корпусе из фанеры


Корпус можно дополнительно обработать лаком или другими пропитывающими и декоративными составами по желанию.

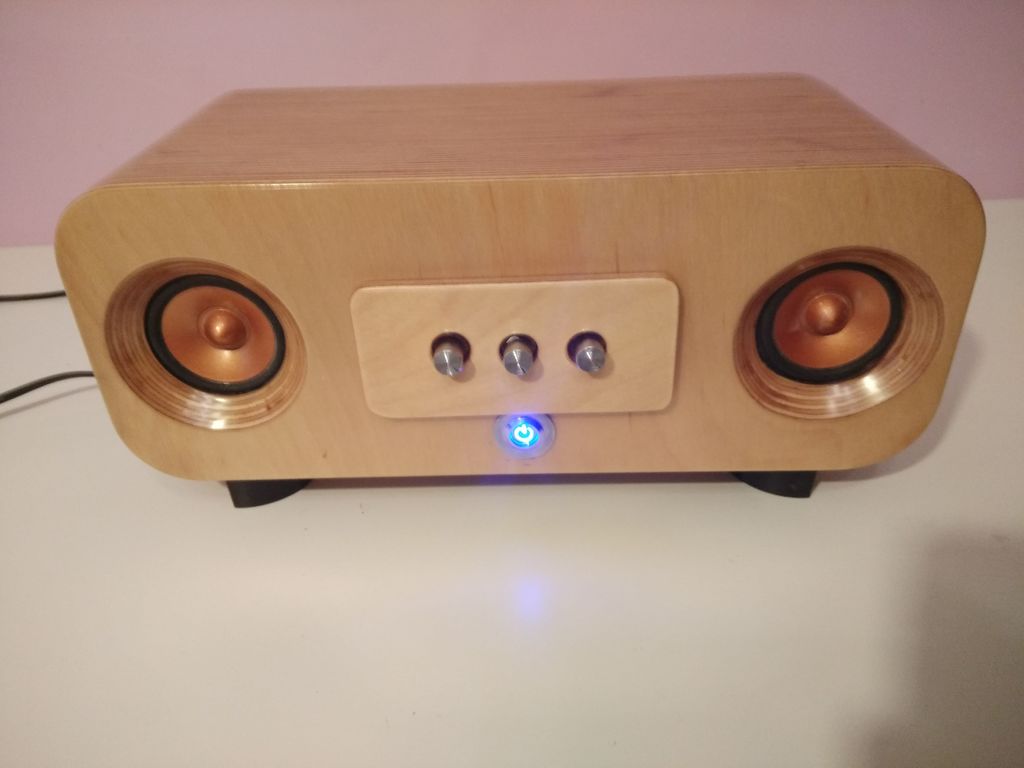

Колонки из фанеры готовы.

 Самоделки. Колонки из фанеры своими руками

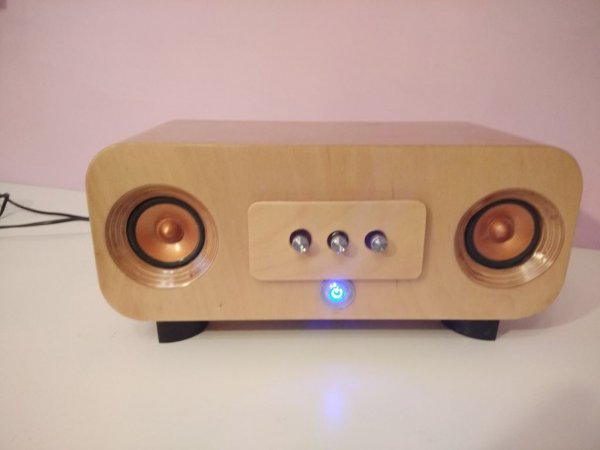

Дополнительно можно вывести индикатор питания с клавишей вкл и выкл на лицевую панель.

 Самоделки. Колонки из фанеры своими руками
