Простая подсветка для книги

Соберем простую подсветку для бумажной книги, журнала. Делается просто и из доступных материалов.
Для чтения книги в бумаге нужна подсветка. Можно включить бра или еще, какой источник света. Свет может мешать домочадцам, особенно в темное время суток.

Решить проблему можно конечно читая на планшете или электронной книге.
Я решил сделать подсветку книги своими руками.

Подсветка для книги своими руками


Материалы и инструменты

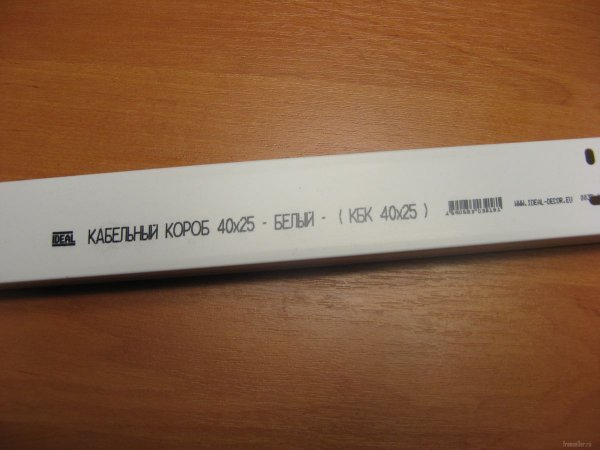

  • кабельный короб;
  • оргстекло;
  • светодиоды;
  • аккумулятор 18650;
  • выключатель;
  • разъем питания.

Изготовление подсветки для книги

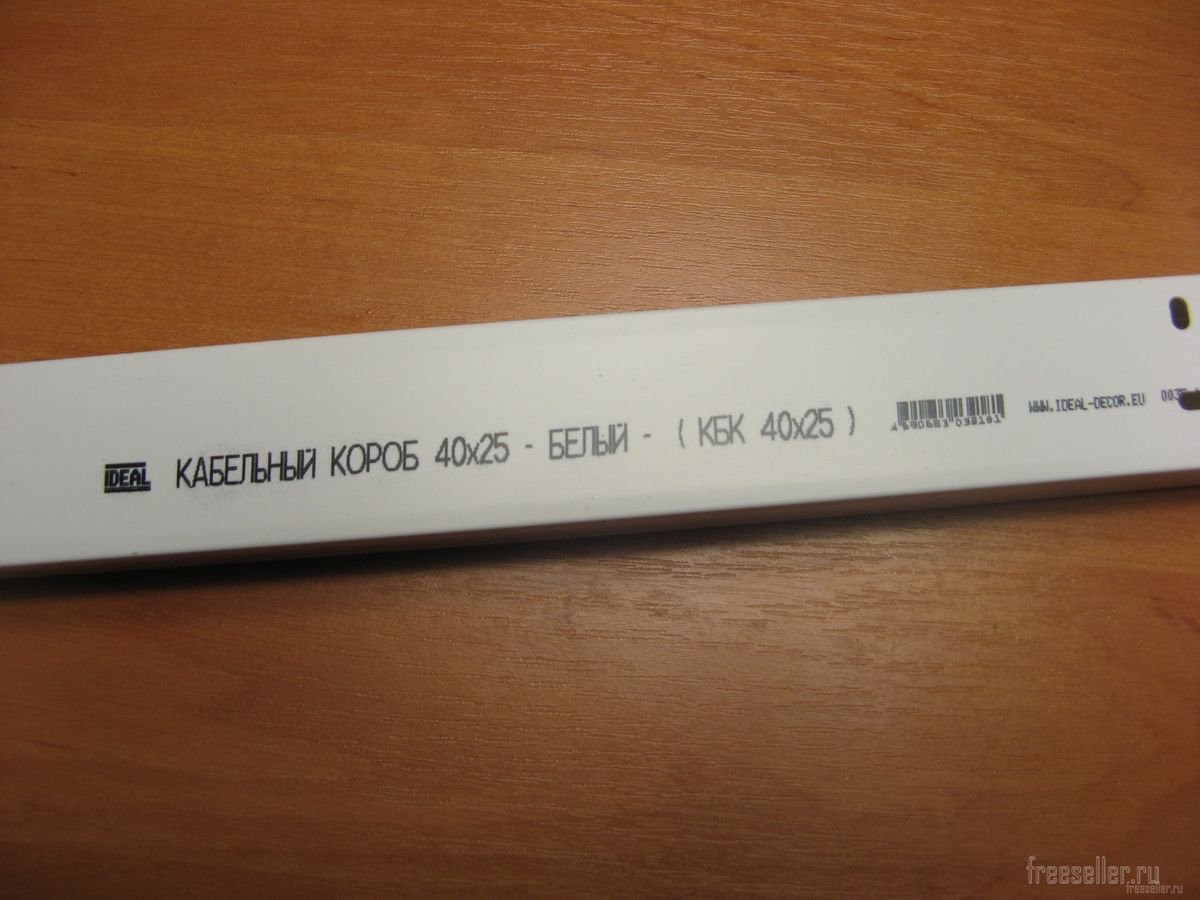

Первым этапом отрезаем кусок глубокой части, чуть больше страницы книги. Мелкую часть короба отрезаем с запасом, нужно будет закрыть боковые части короба.

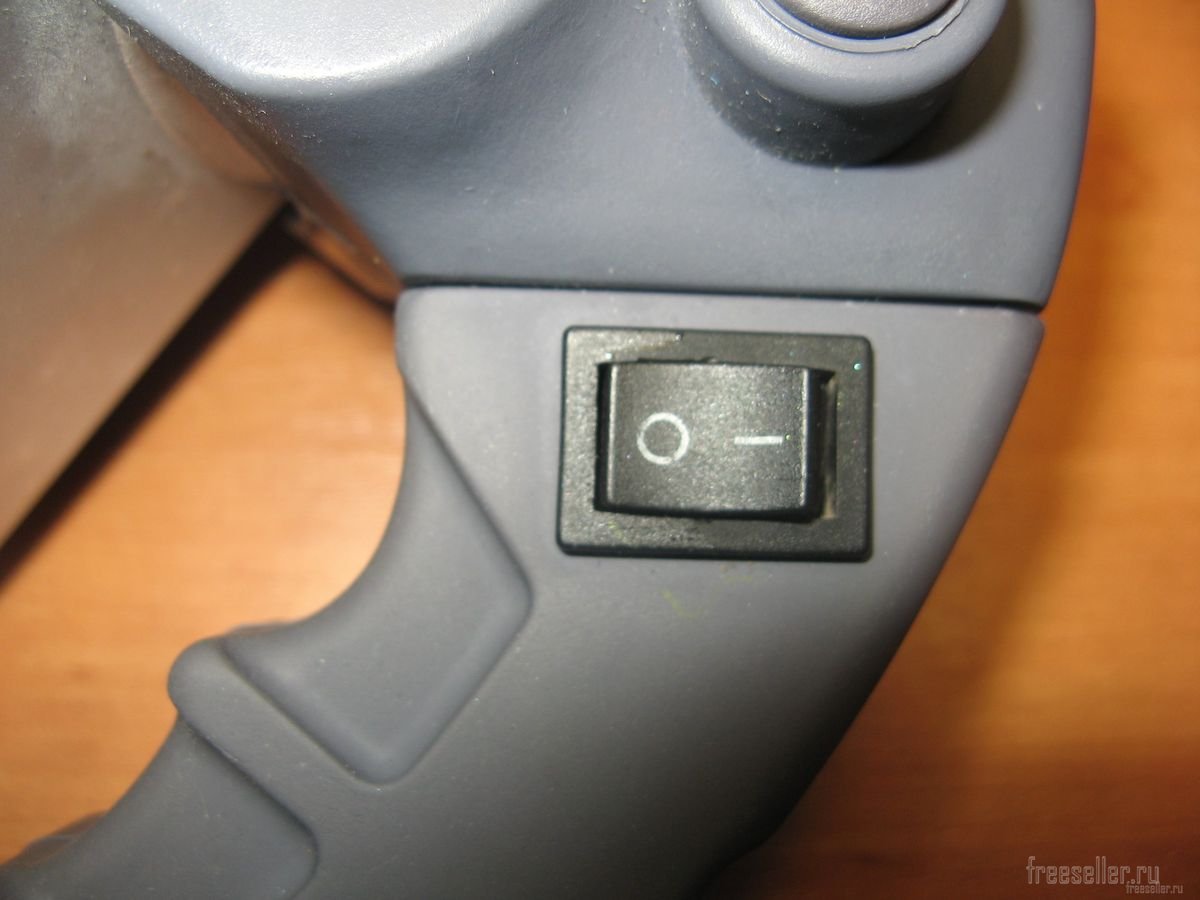

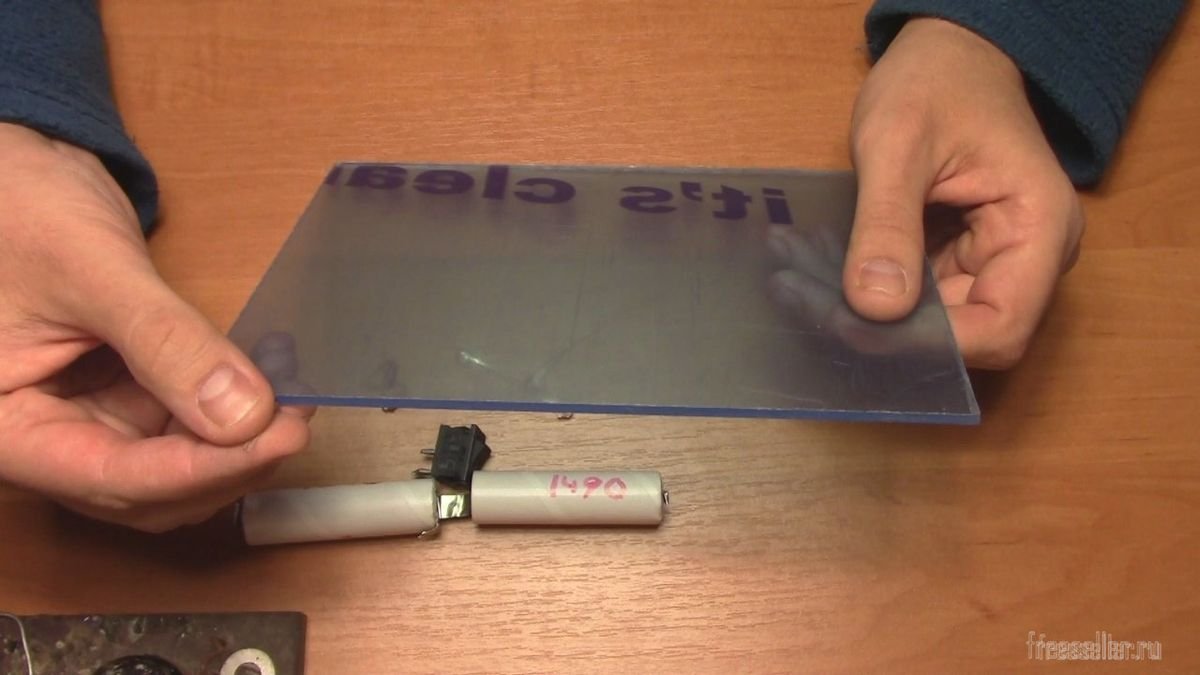

Выключатель я временно взял из фонаря, на нем все равно вышел из строя аккумулятор.


Отрезок оргстекла взял размером со страницу книги.

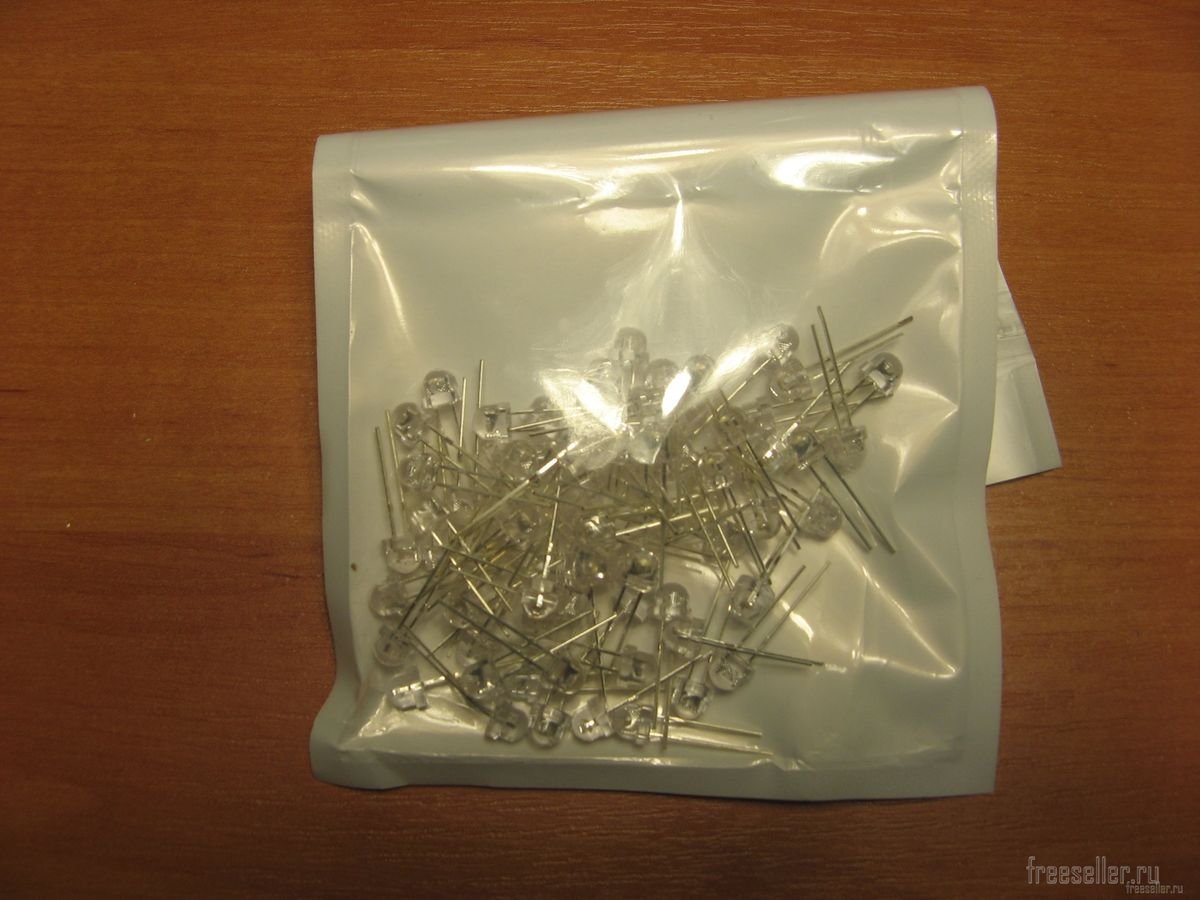

Светодиоды белого свечения, диаметра 5 мм, купленные в Китае за 1 доллар 100 штук.

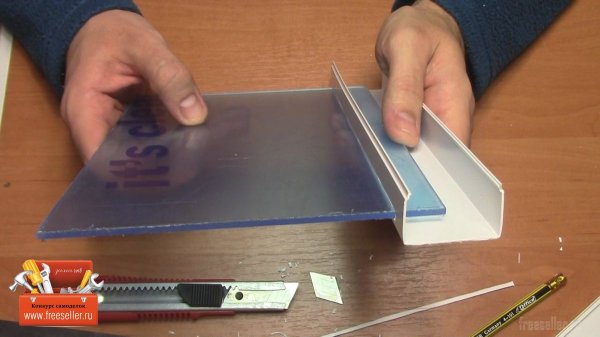

В глубокой части делаем вырез под оргстекло, точней в боковом ребре.

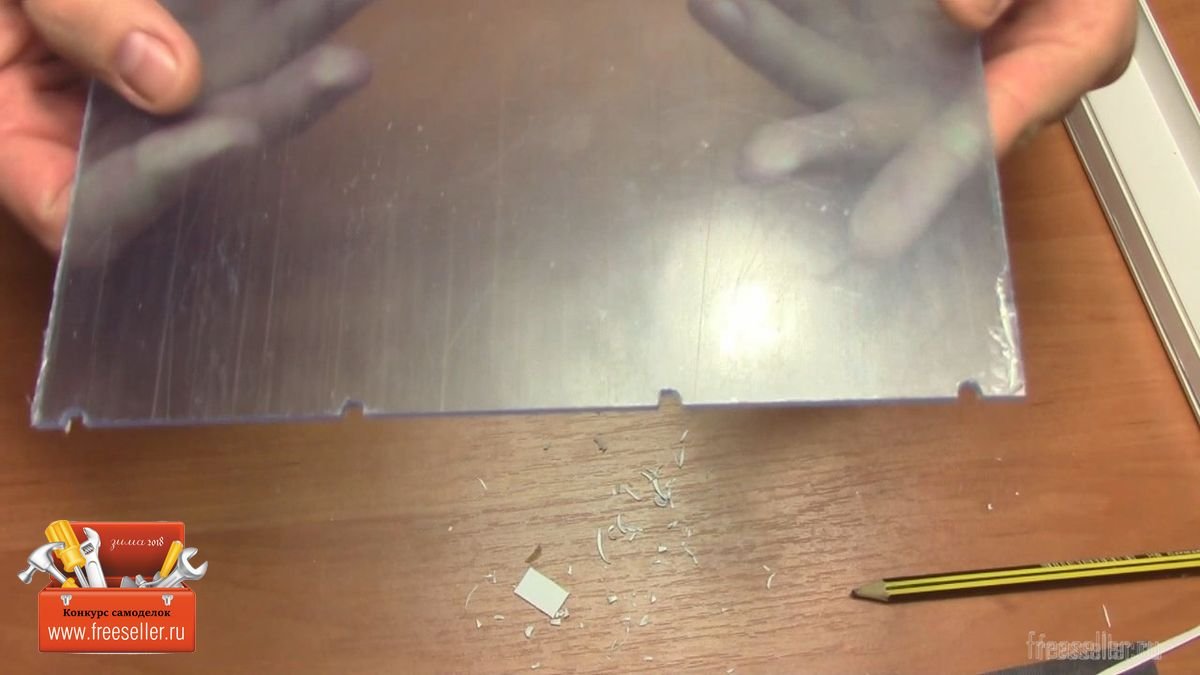

В торце оргстекла дуем прорези под светодиоды, в них позже приклеим сами светодиоды.

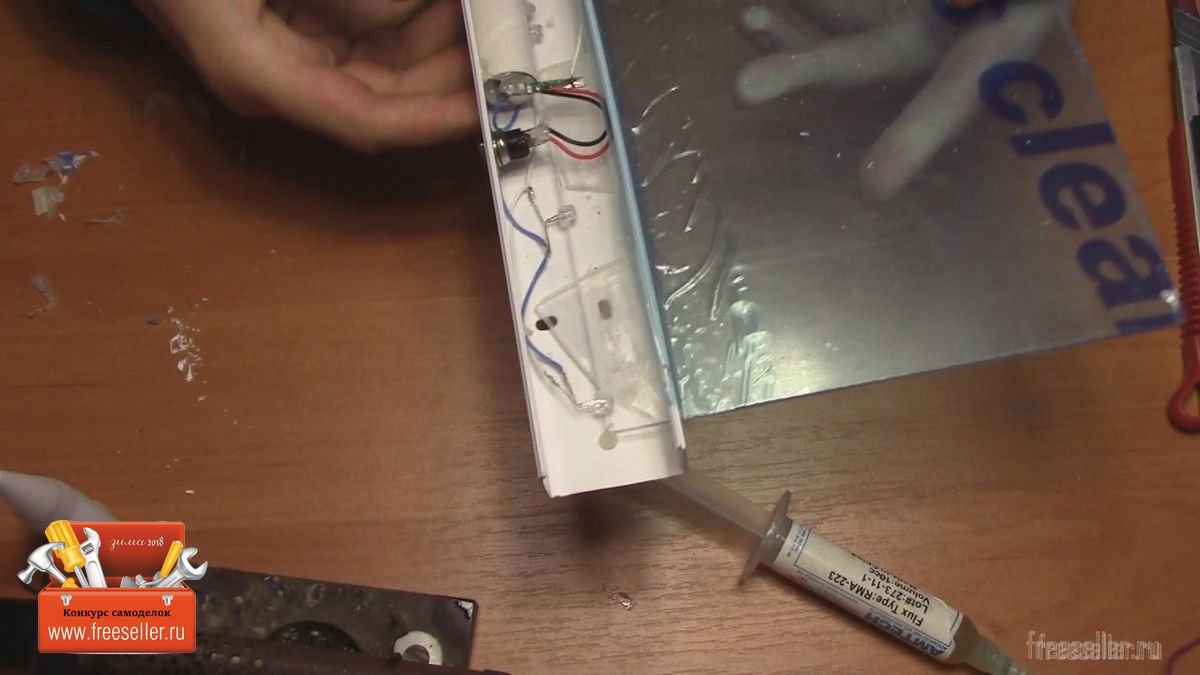

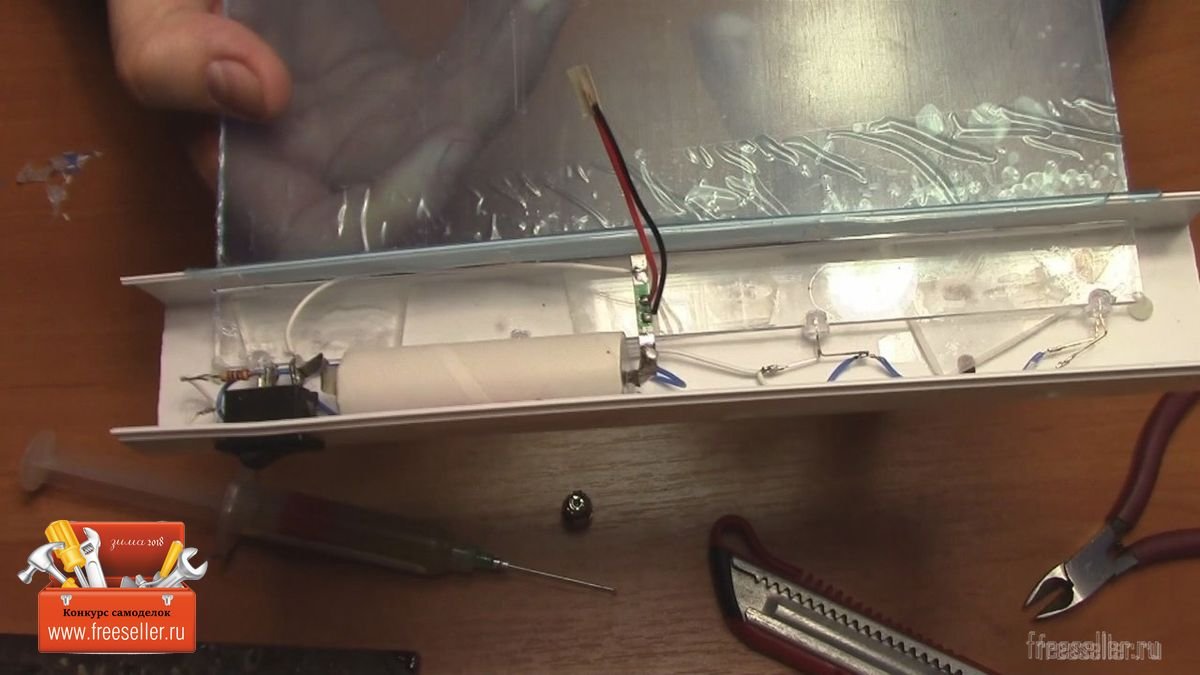

Светодиоды вклеиваем в вырезы. Оргстекло клеим на термоклей. Все светодиоды будут параллельно и на все один токоограничивающий резистор. Так делать не желательно, но тут работает китайская технология - все по-минимальному. Применил один аккумулятор 18650. Плату BMS взял из аккумулятора от мобильного телефона.


Сначала думал не ставить разъем для внешнего подключения питания. Подумав, все же поставил и мелкую часть короба приклеил.

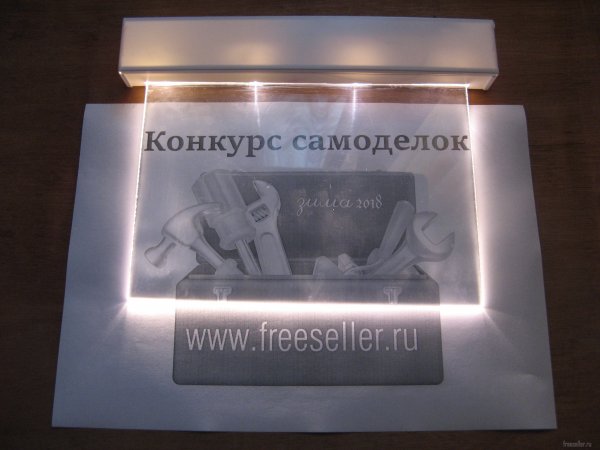

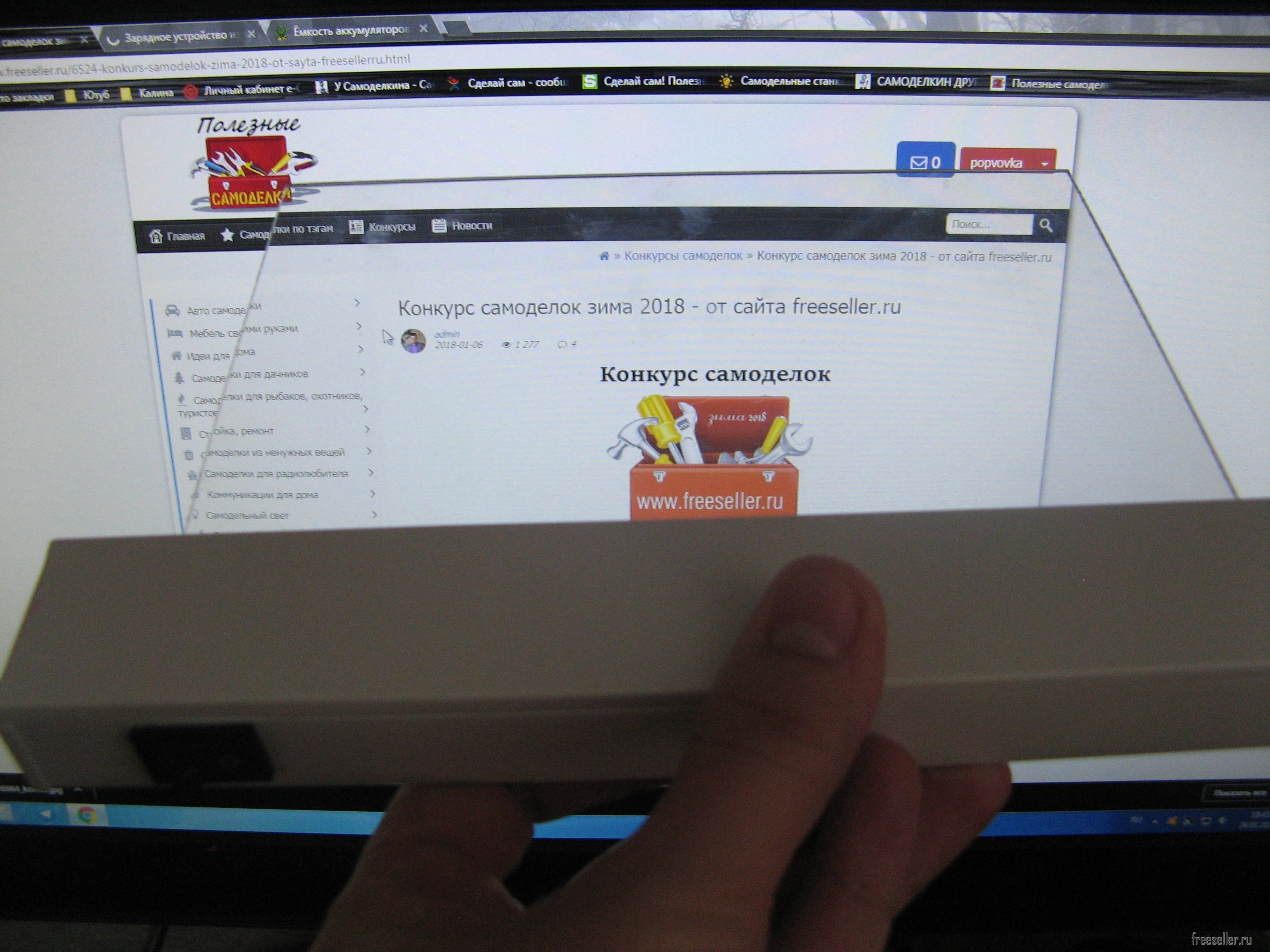

Вот такая простая подсветка для книги у нас получилась.

Простая подсветка для книги своими руками
Простая подсветка для книги своими руками

Видео по сборке подсветки для книги


Подробная сборка есть на видео:
