Аккумуляторный паяльник своими руками


Как сделать аккумуляторный паяльник из фонарика своими руками.

Всем доброго времени суток!

Данный пост будет посвящен всем радиолюбителям, или тем, кто подумывает заняться этим не хитрым делом. Речь пойдет о такой интересной вещи, как «Аккумуляторный паяльник».


Все началось с того, что я случайно увидел на просторах интернета интересную, ранее невиданную мною штуковину, называемую -Аккумуляторным паяльником. И после этого я задался целью изготовить себе нечто подобное. Что из этого получилось, вы сможете узнать в конце статьи.

Для большего понимания, прилагаю подробный фотоотчет + описание.


Аккумуляторный паяльник своими руками
Аккумуляторный паяльник своими руками Аккумуляторный паяльник своими руками

Содержание мастер класса



Материалы и инструменты


Для изготовления аккумуляторного паяльника мне понадобилось:


Инструмент:

  • дрель;

  • паяльник;

  • ножовка по металлу;

  • канцелярский нож;

  • клеевой пистолет;

  • ножницы.

Материал:


  • сломанный power bank (основа корпуса), можно взять любую трубку необходимого диаметра;

  • аккумулятор типа 18650 (ВАЖНО!!! брать без защиты , иначе не будет работать должным образом , так как срабатывает защита от замыкания, и жало быстро остывает);

  • модуль заряда Li-ion аккумуляторов TP4056 ;

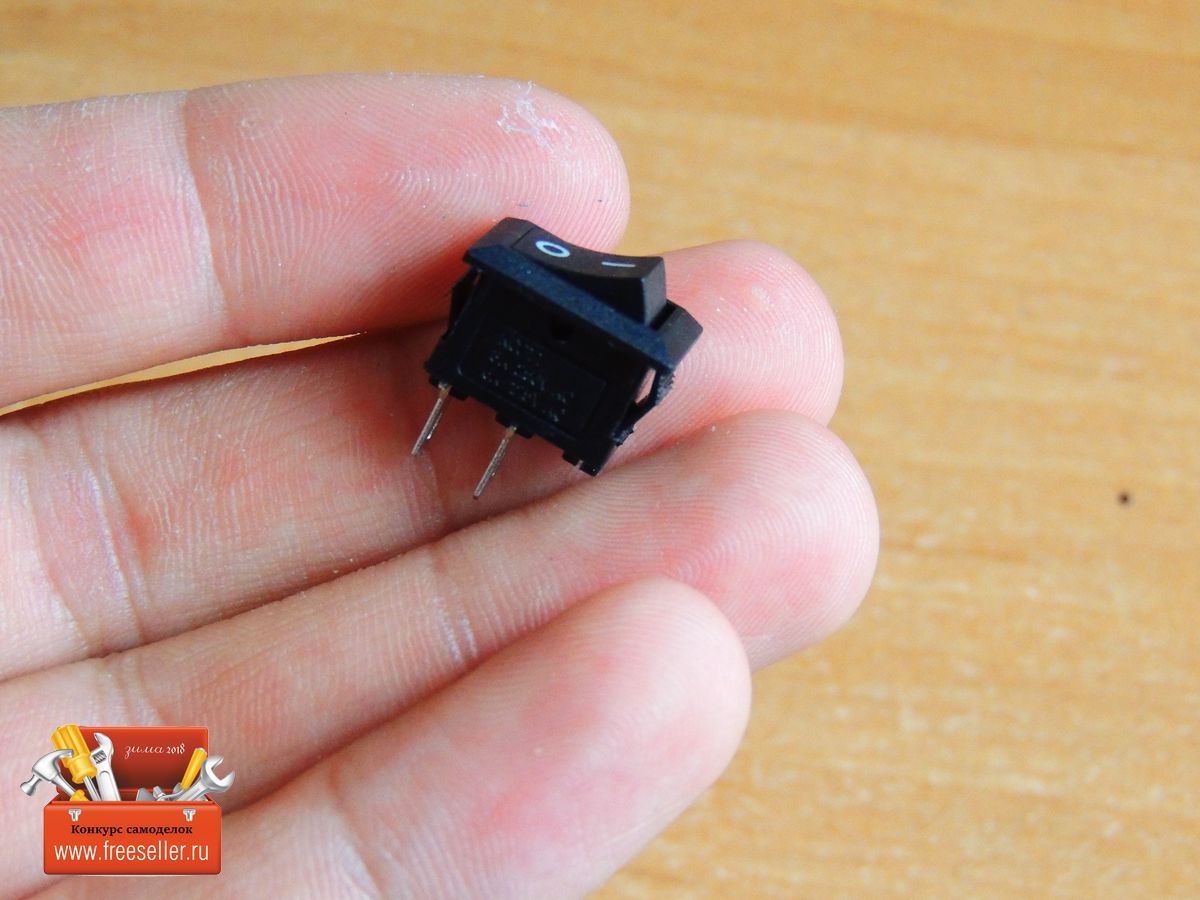

  • маленький выключатель;

  • сантехническая муфта;

  • шайба (размер подобран по размеру муфты);

  • цанговый патрон;

  • жало (покупал на Алиэкспресс, в строке поиска прописывал " жало для usb паяльника);

  • два светодиода 5 мм;

  • резистор 100 ом;

  • самоклейка под кожу.


Изготовление паяльника

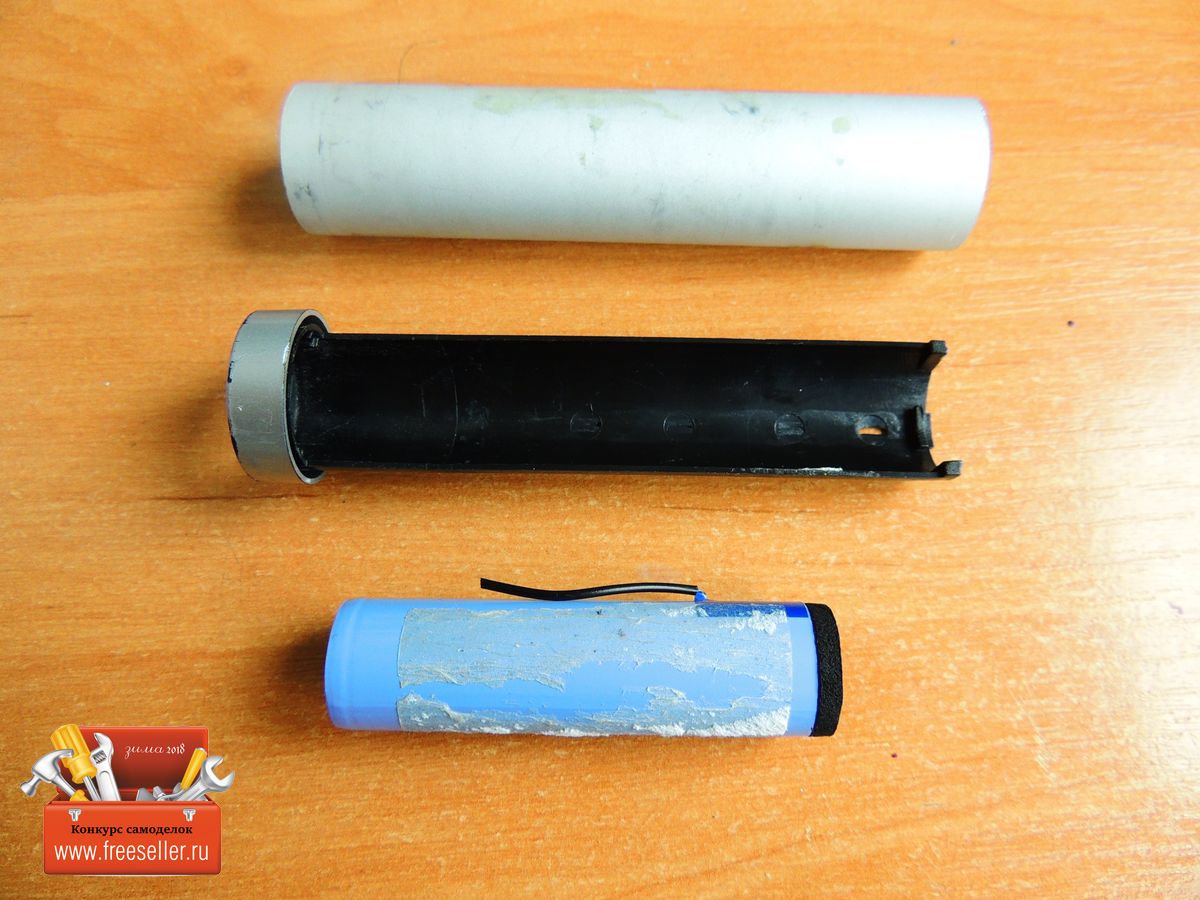

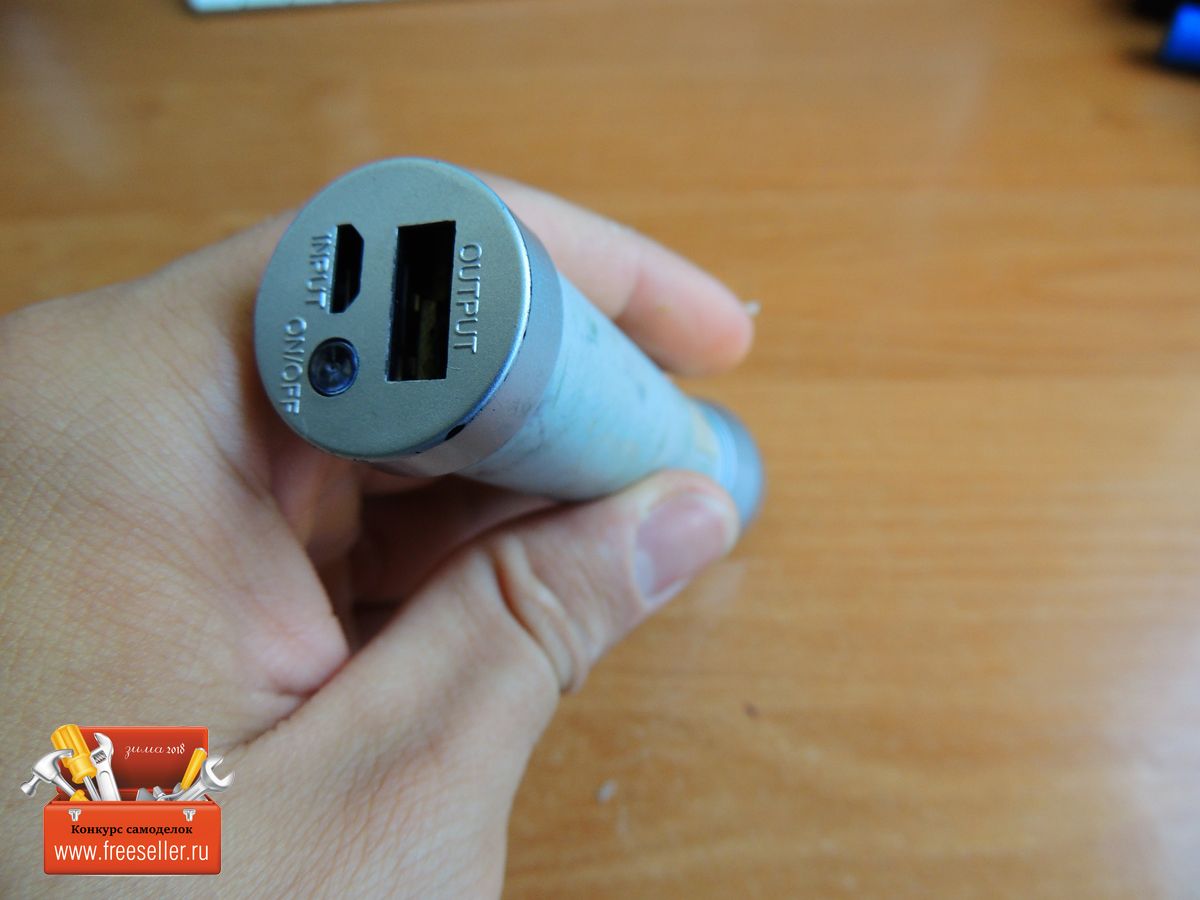

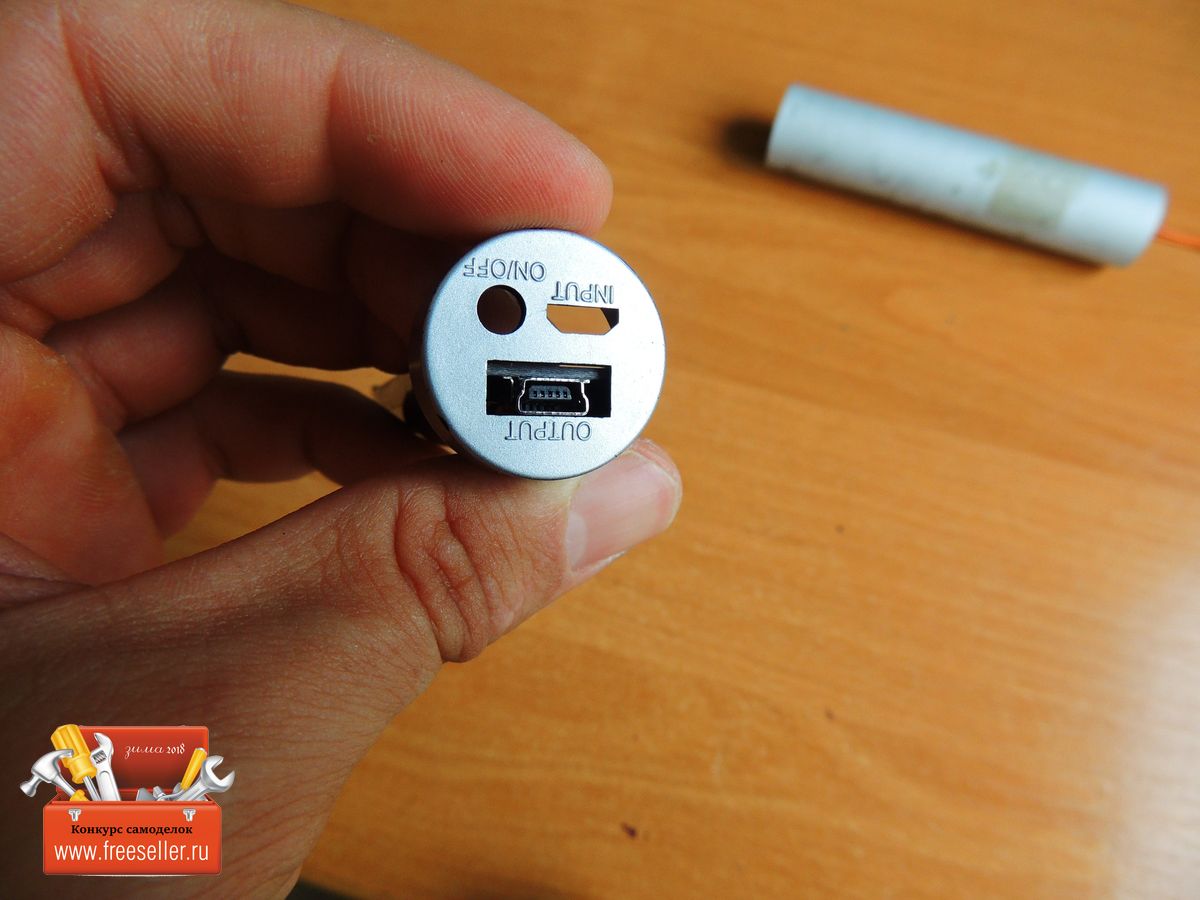

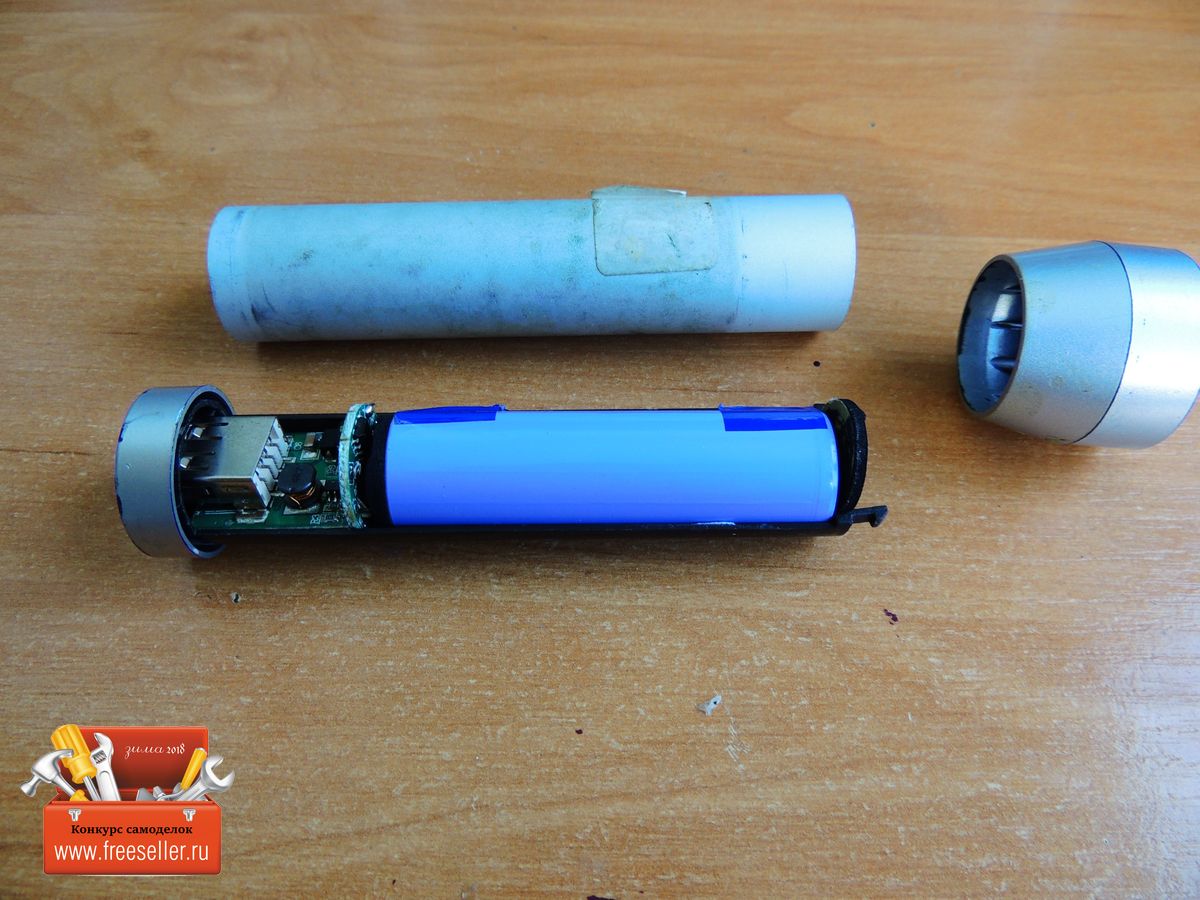

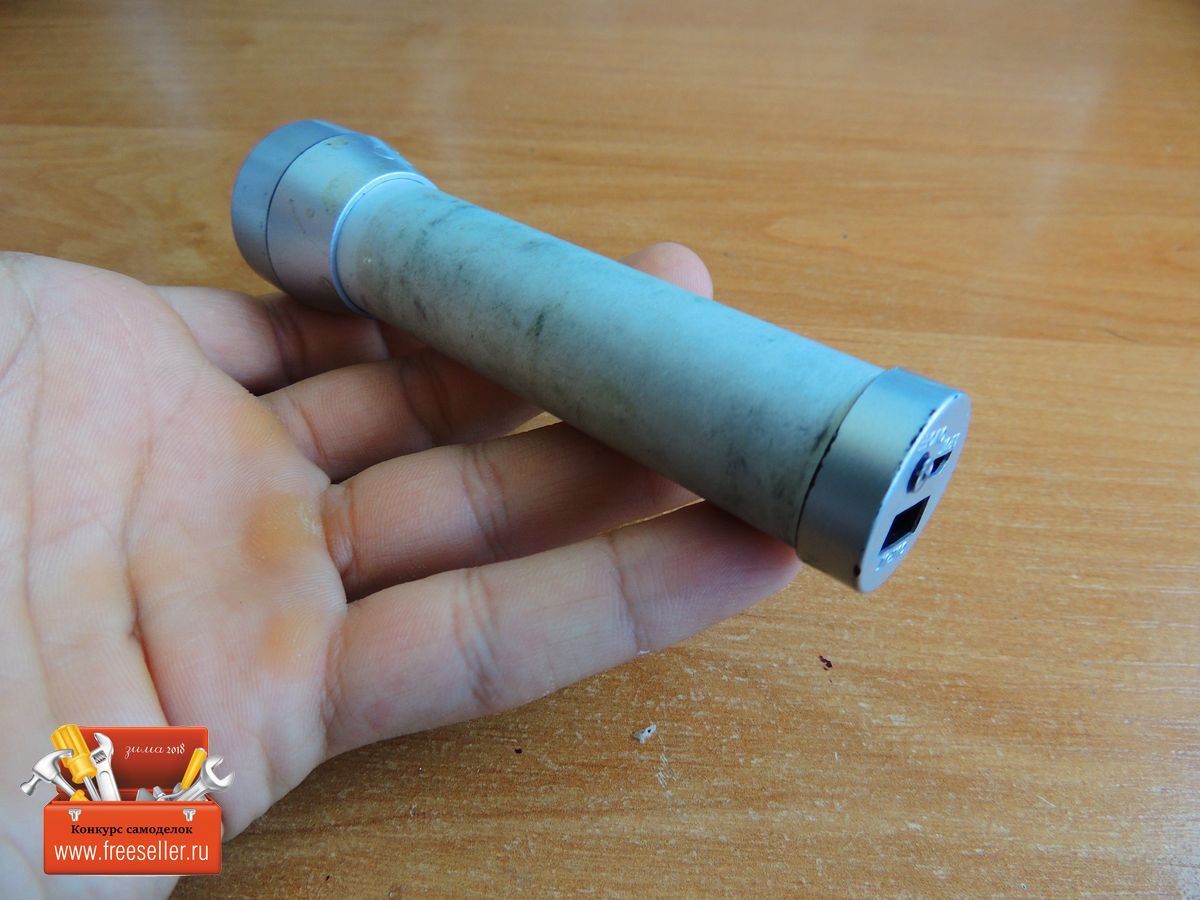

И так, для начала я взял свой поломанный power bank, и разобрал его на составляющие, убрал электронную начинку, оставил только самое необходимое.

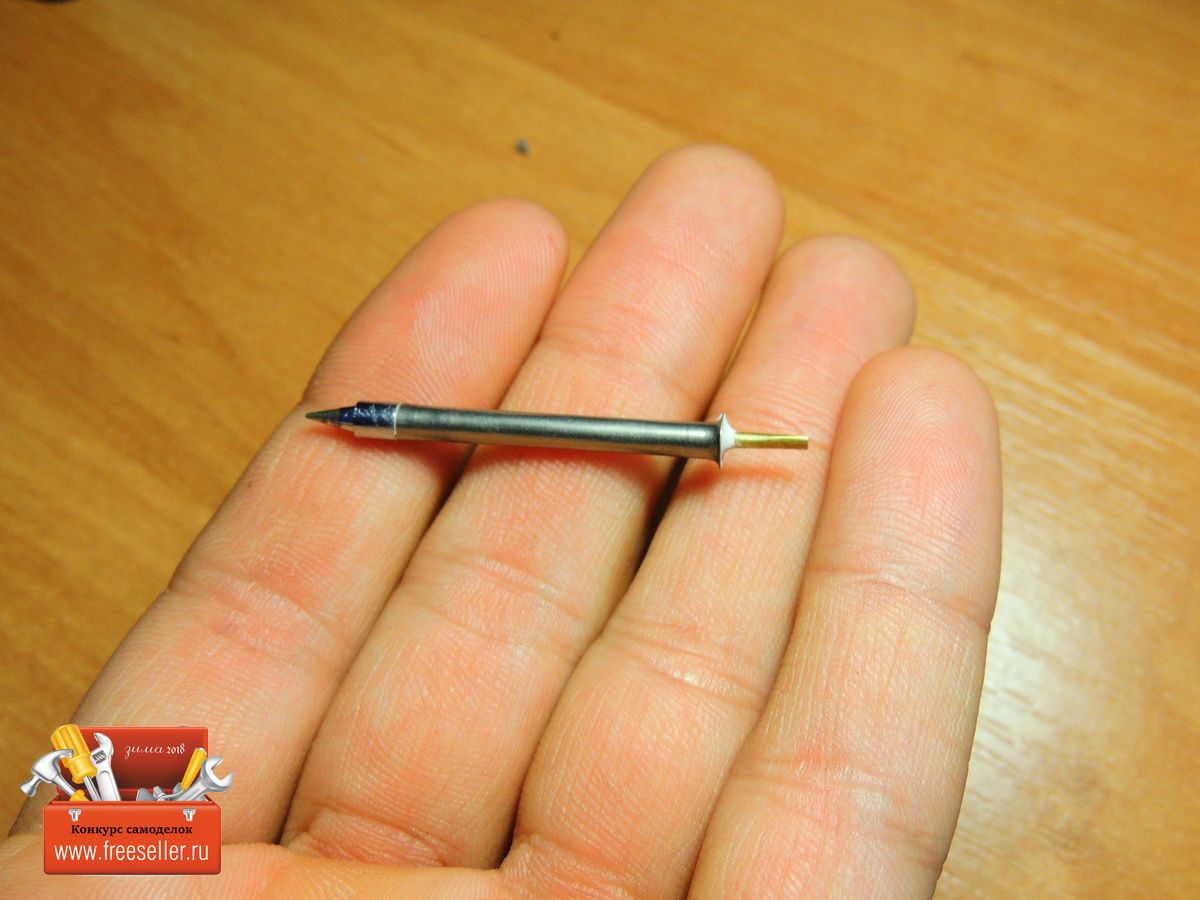

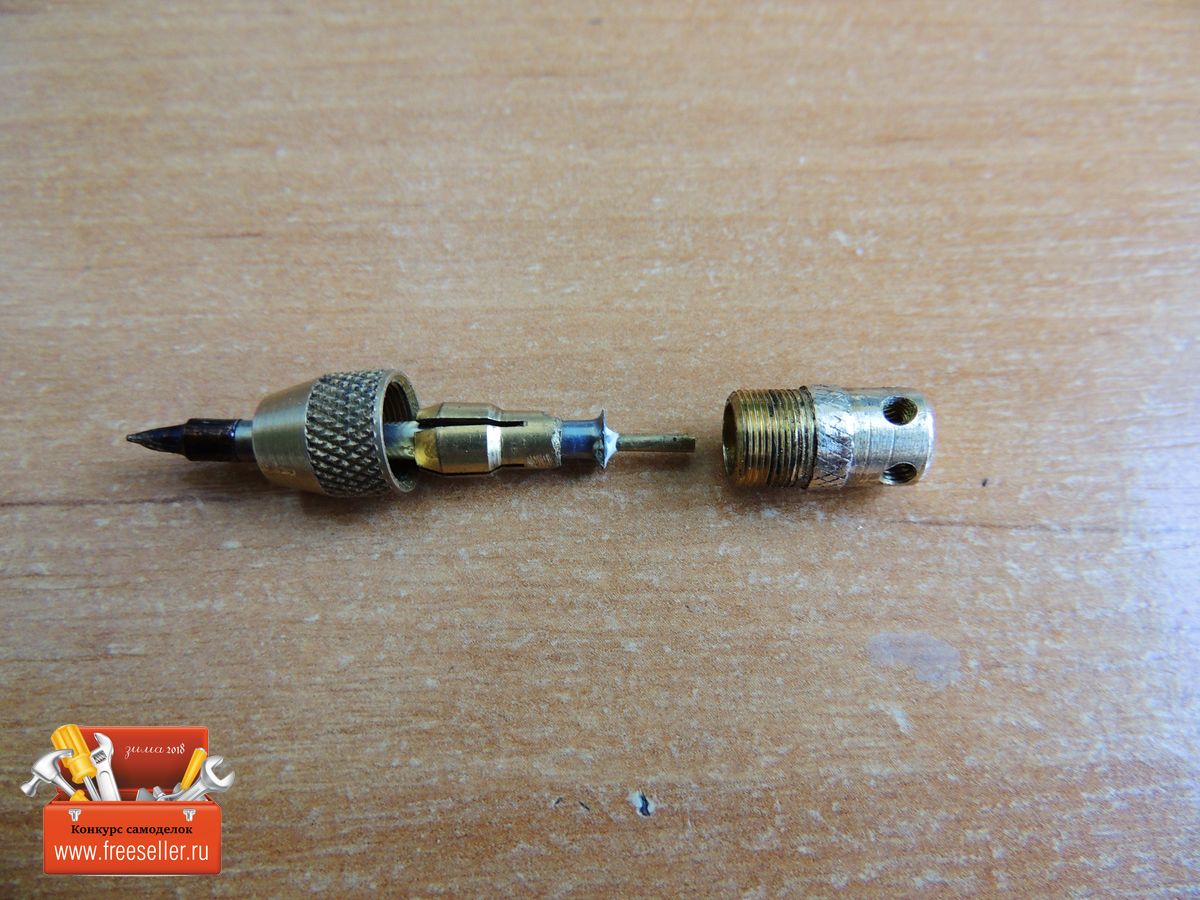

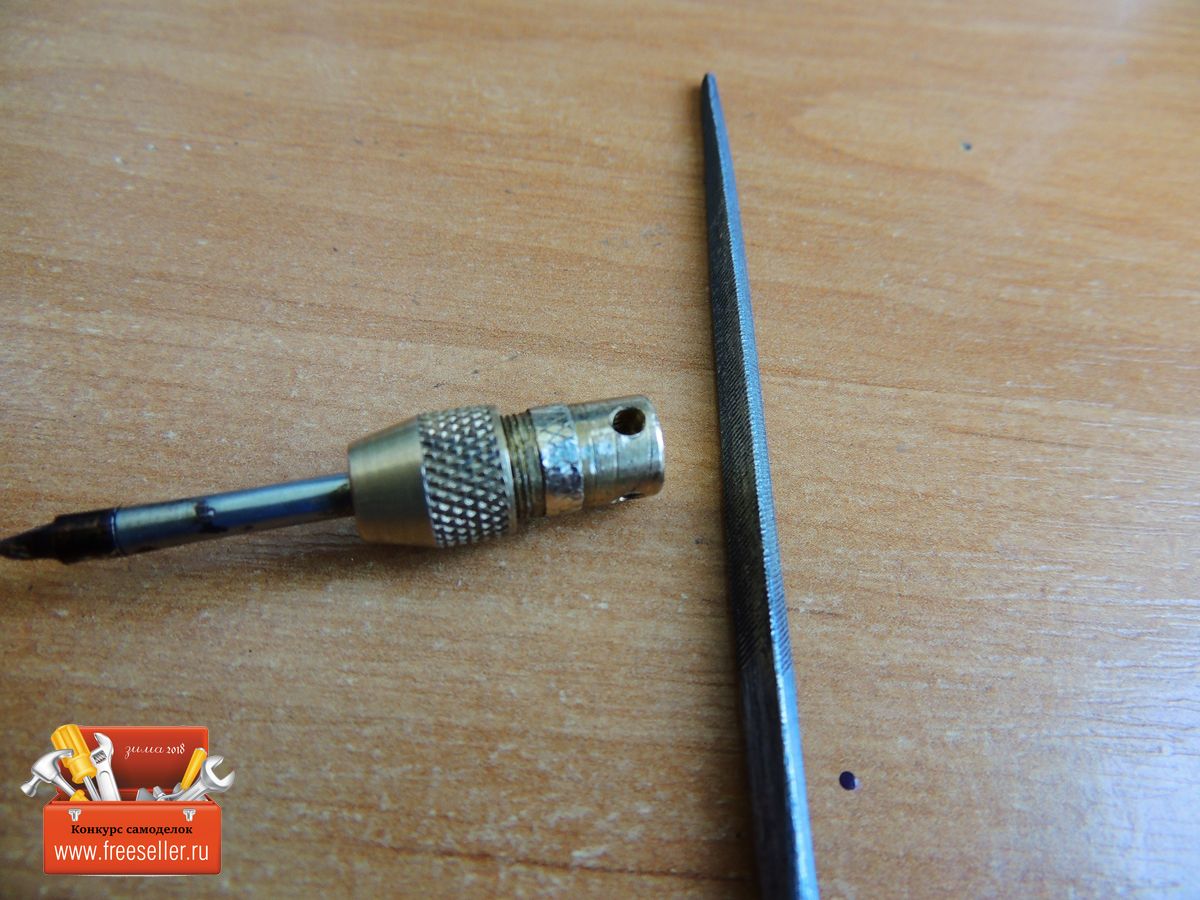

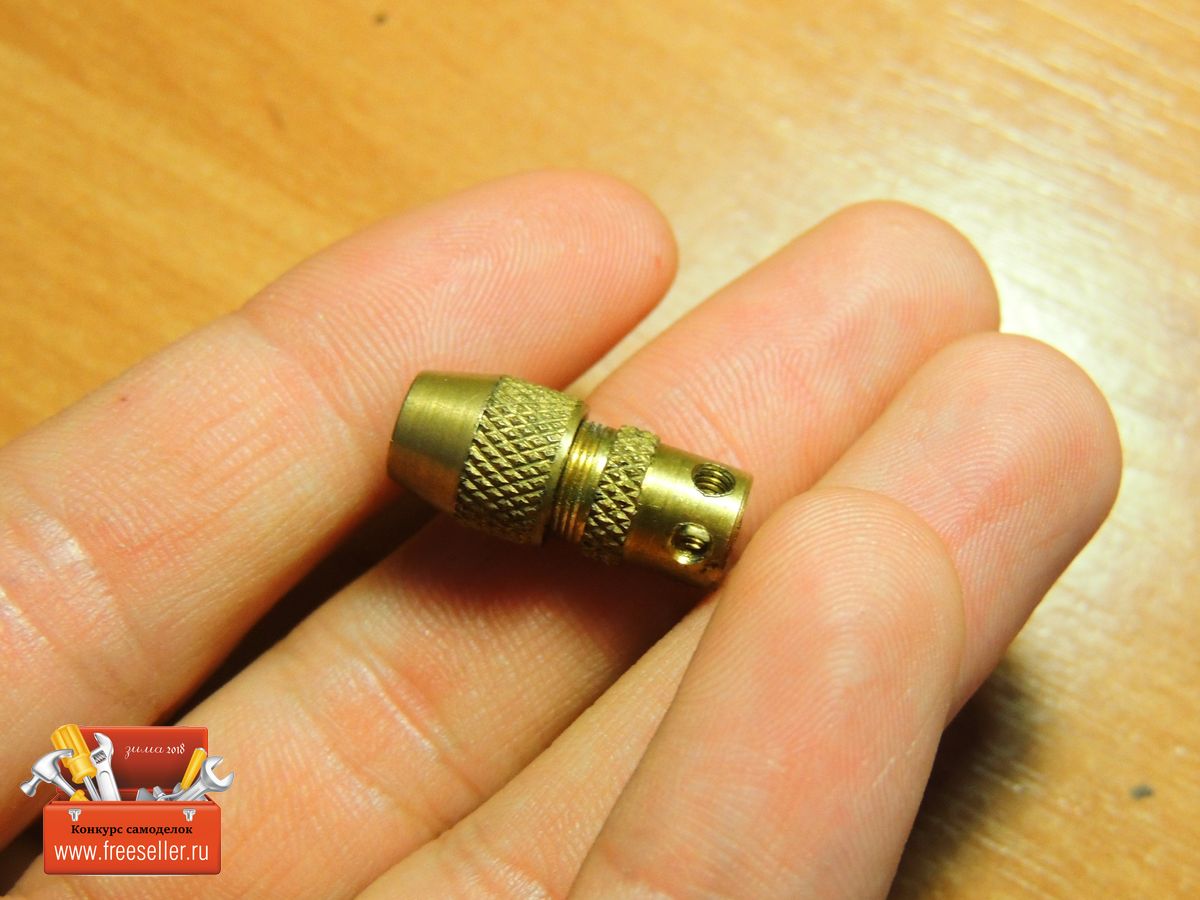

Далее взял жало, которое было решено закрепить в имеющийся у меня цанговый патрон, цангу брал самою большую которая была (3,2 мм).

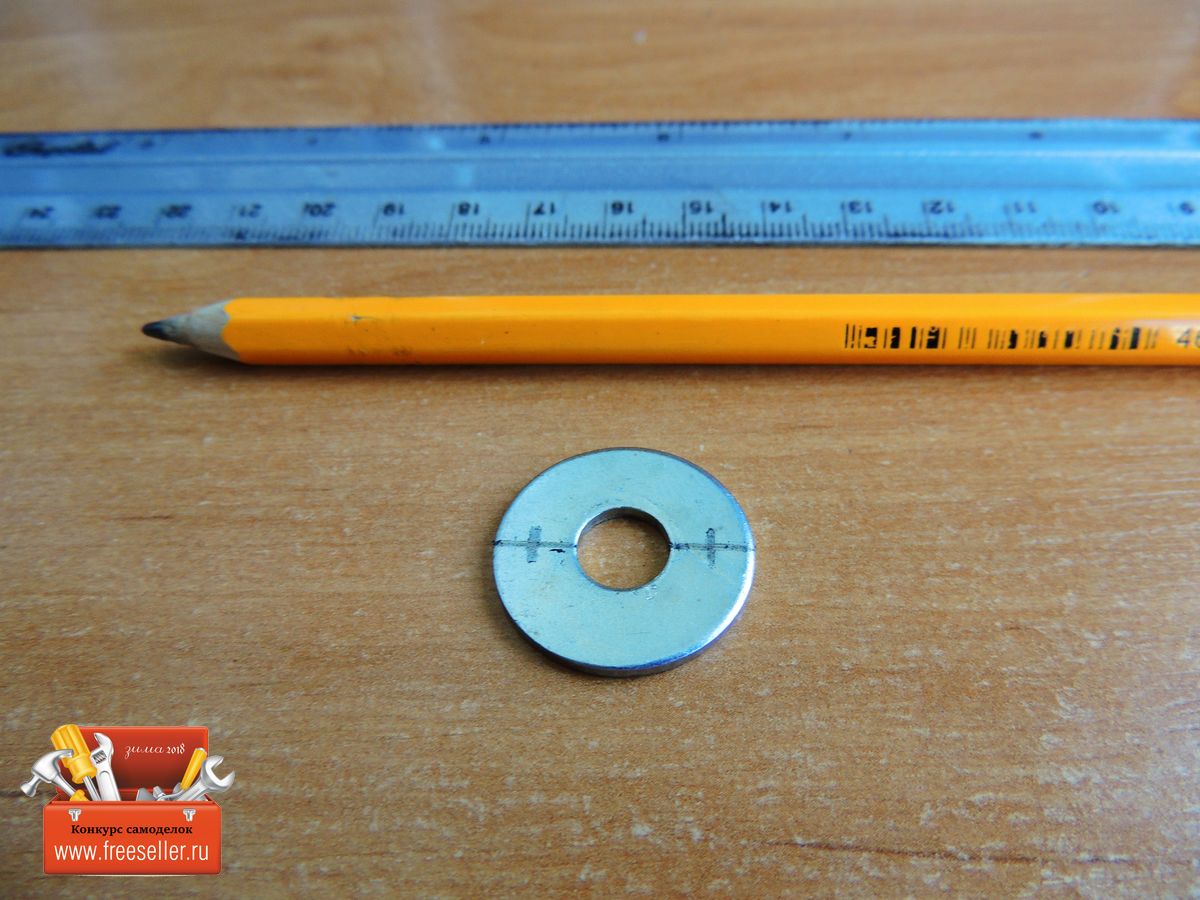

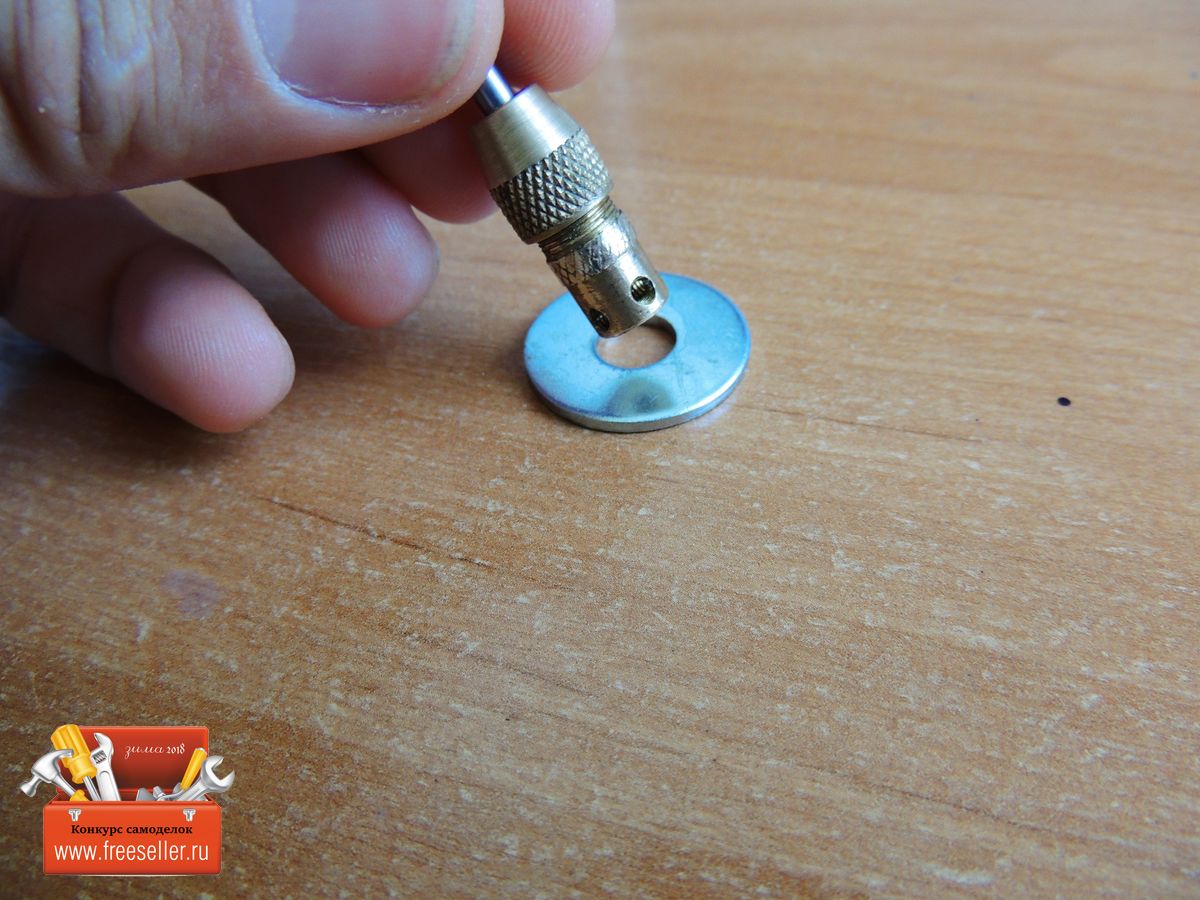

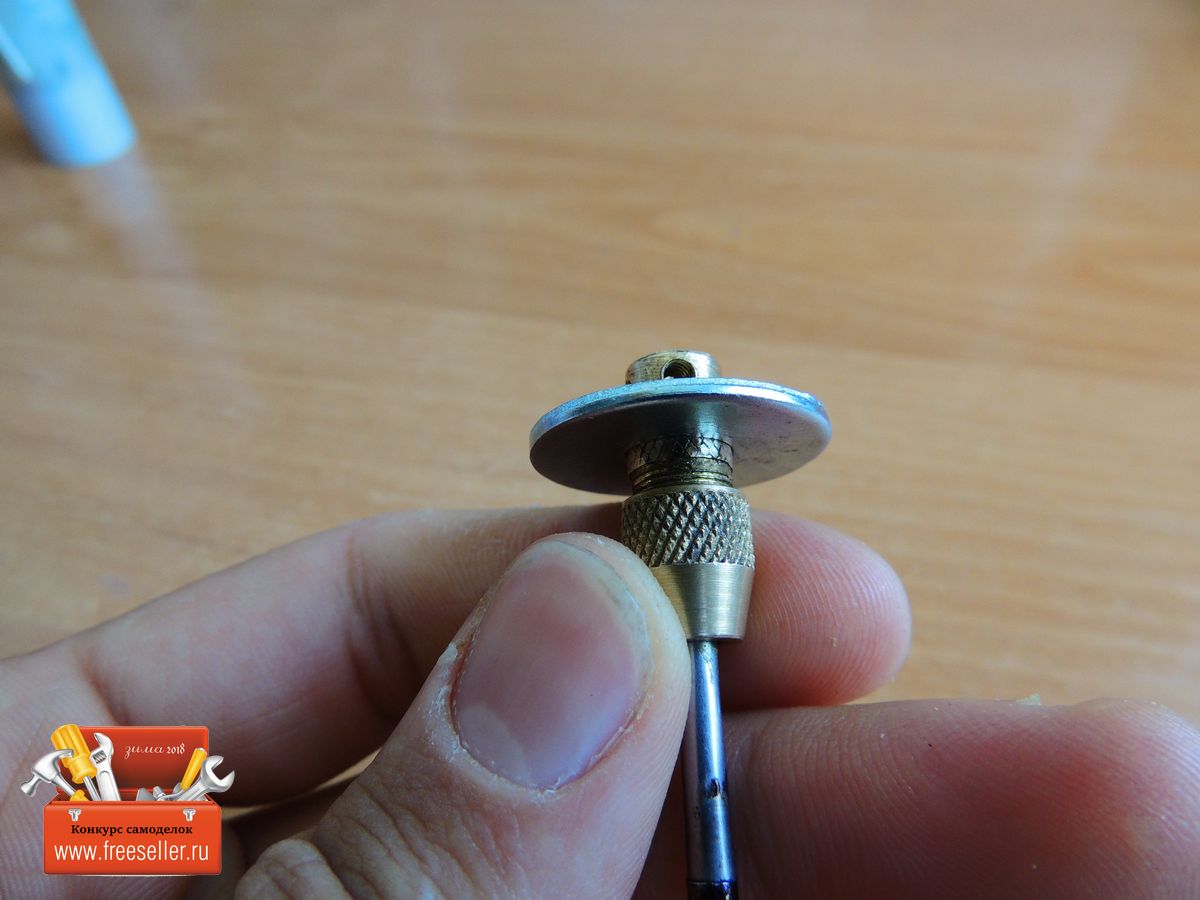

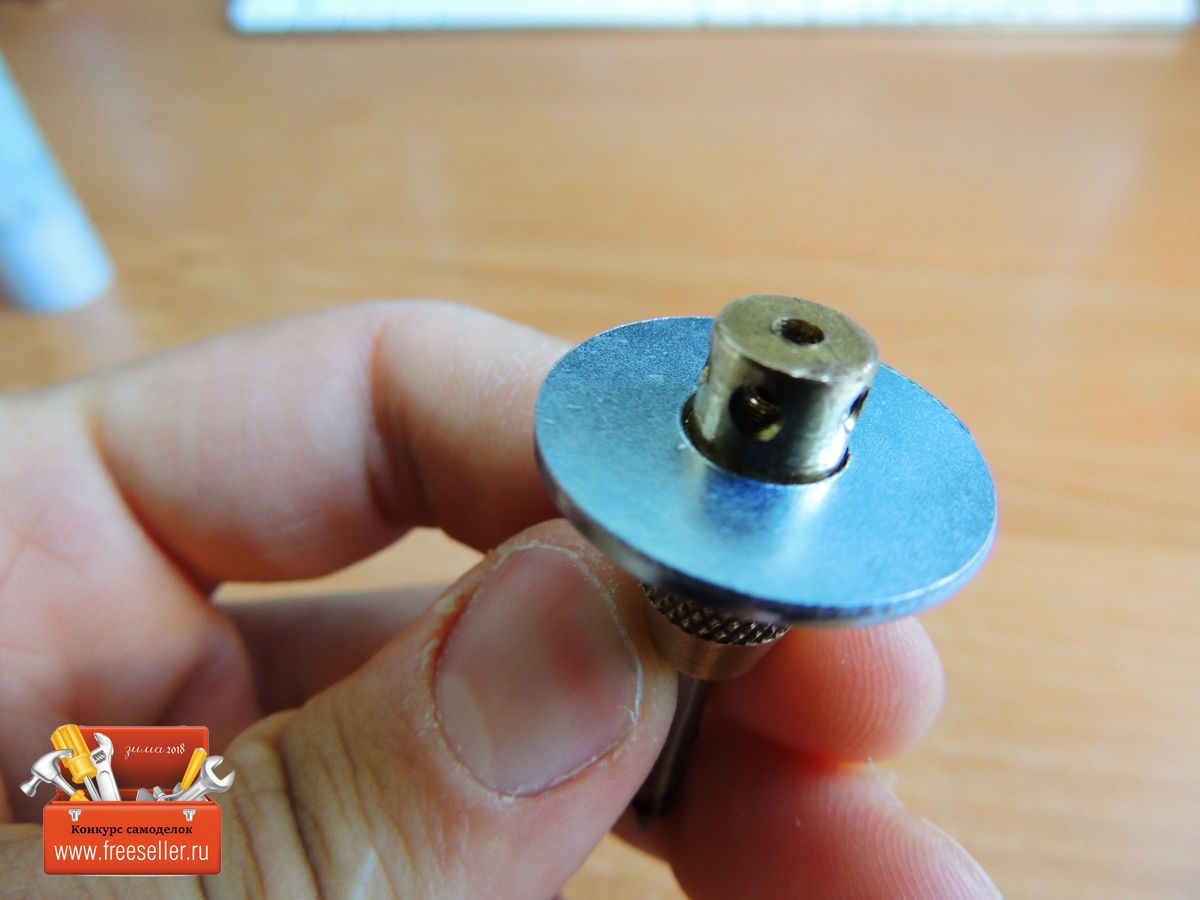

После того как жало стало на свое место, подобрал шайбу по размеру трубки от power bank, надфилем обточил цанговый патрон до нужного диаметра, так чтобы он туго заходил в отверстие.


Затем решил добавить подсветку, так как это очень помогало бы при пайке разных мелких элементов.

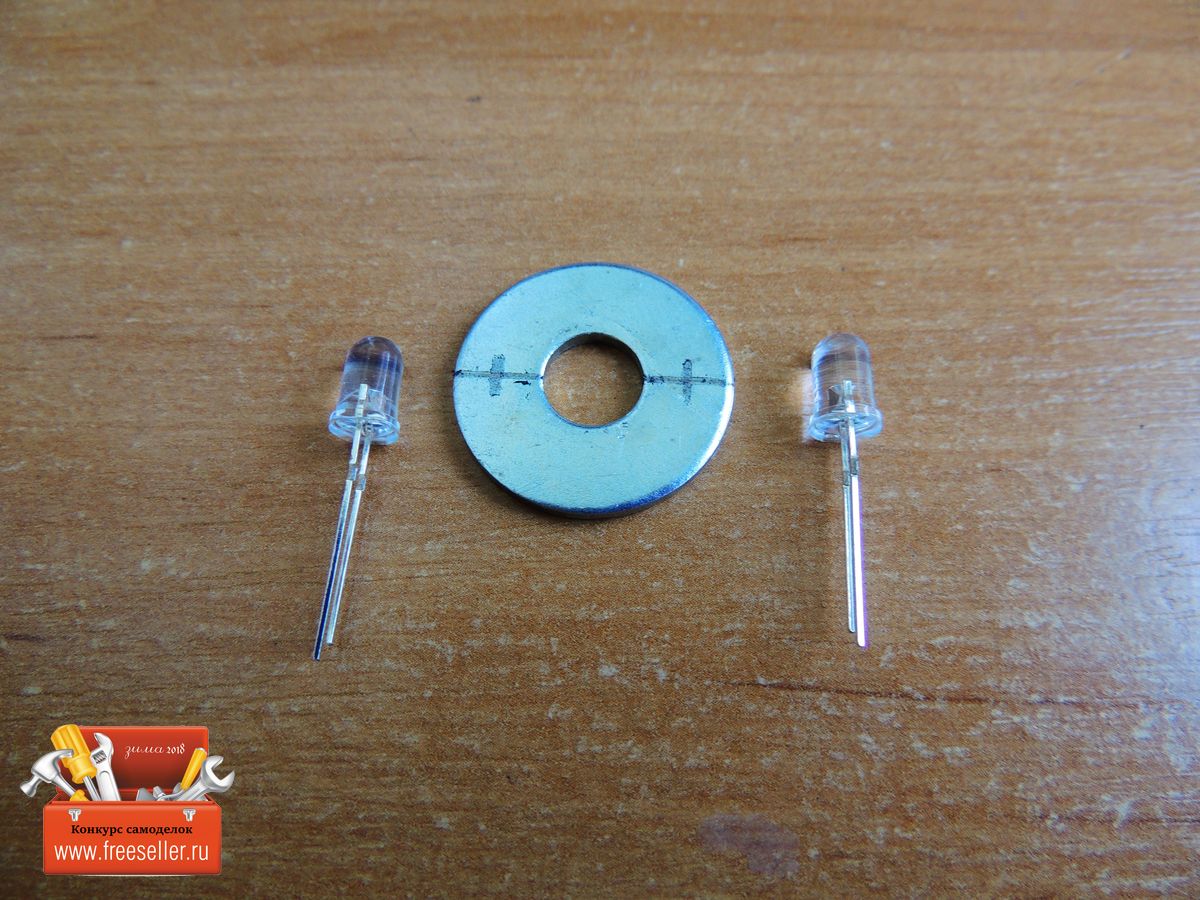

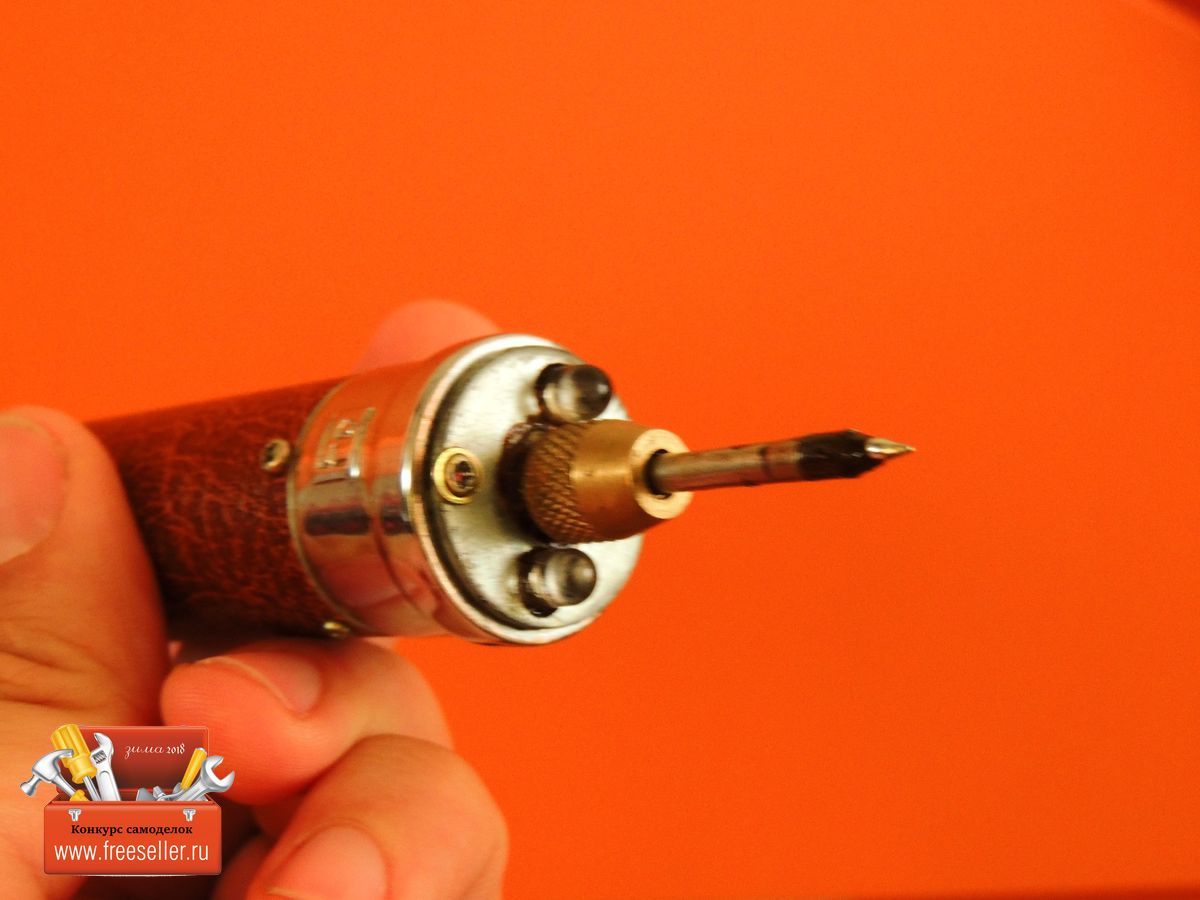

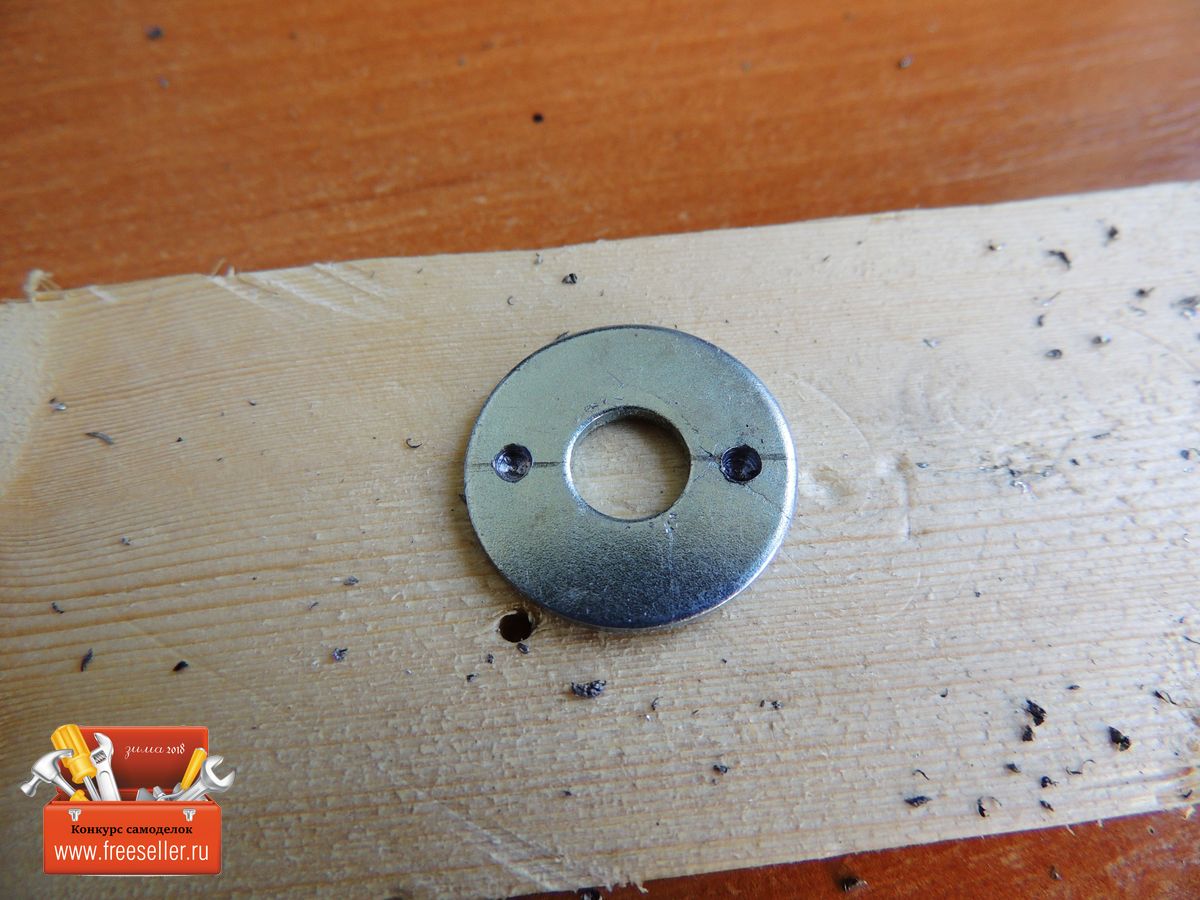

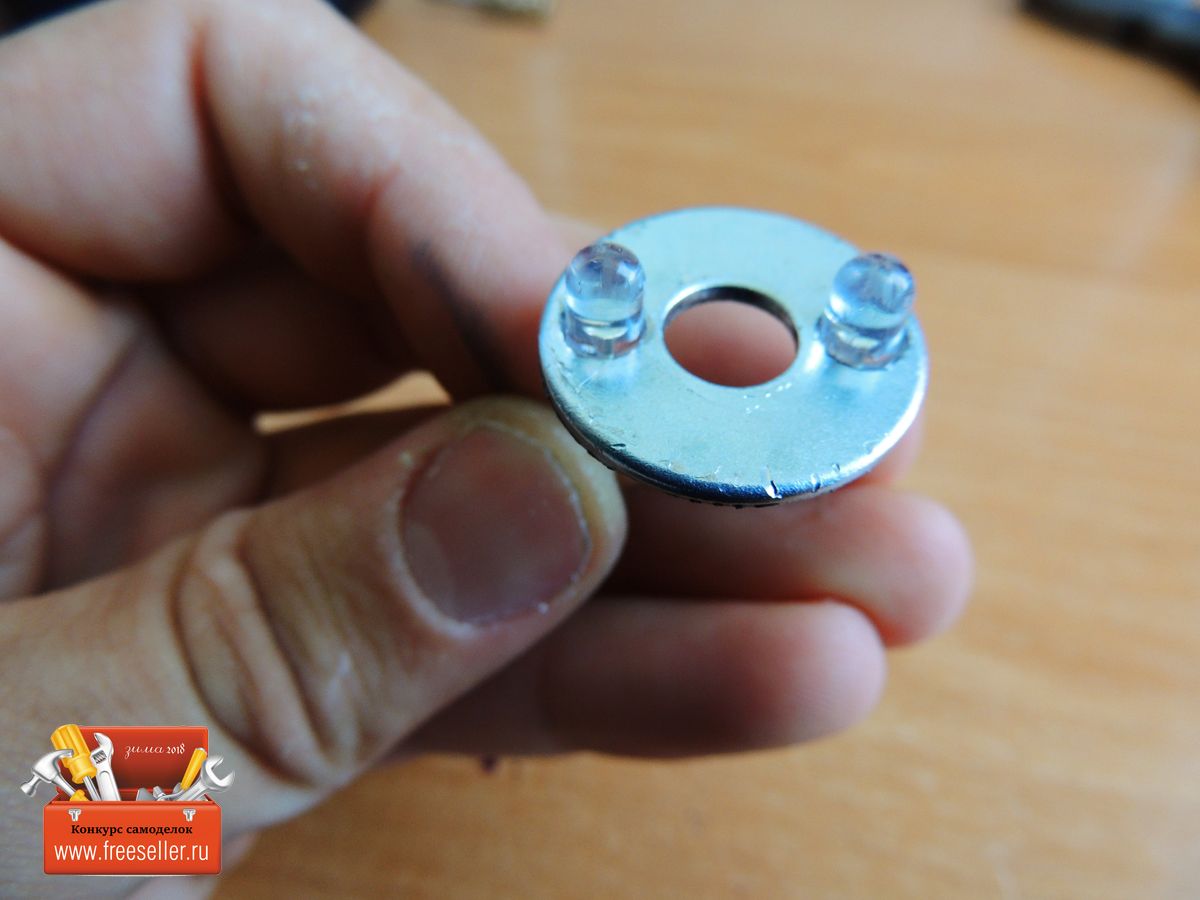

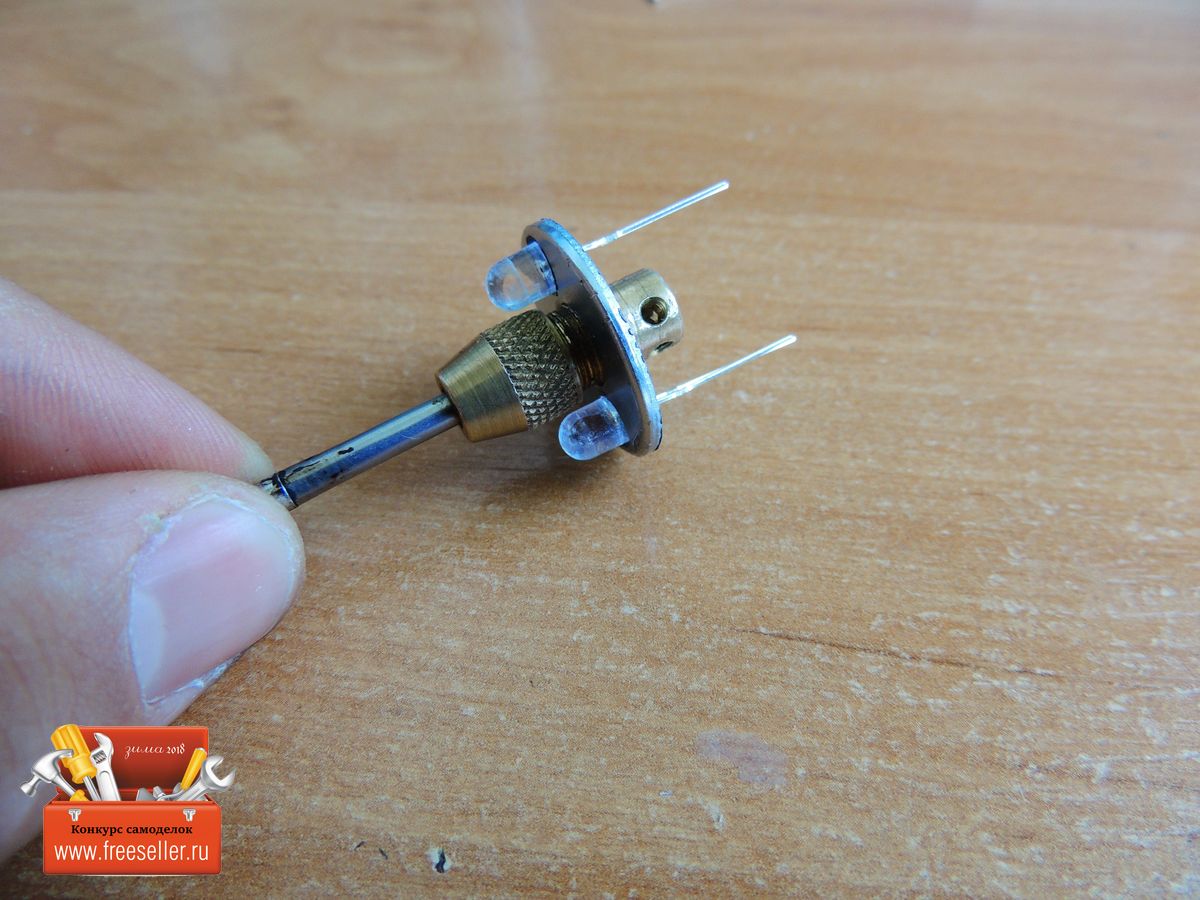

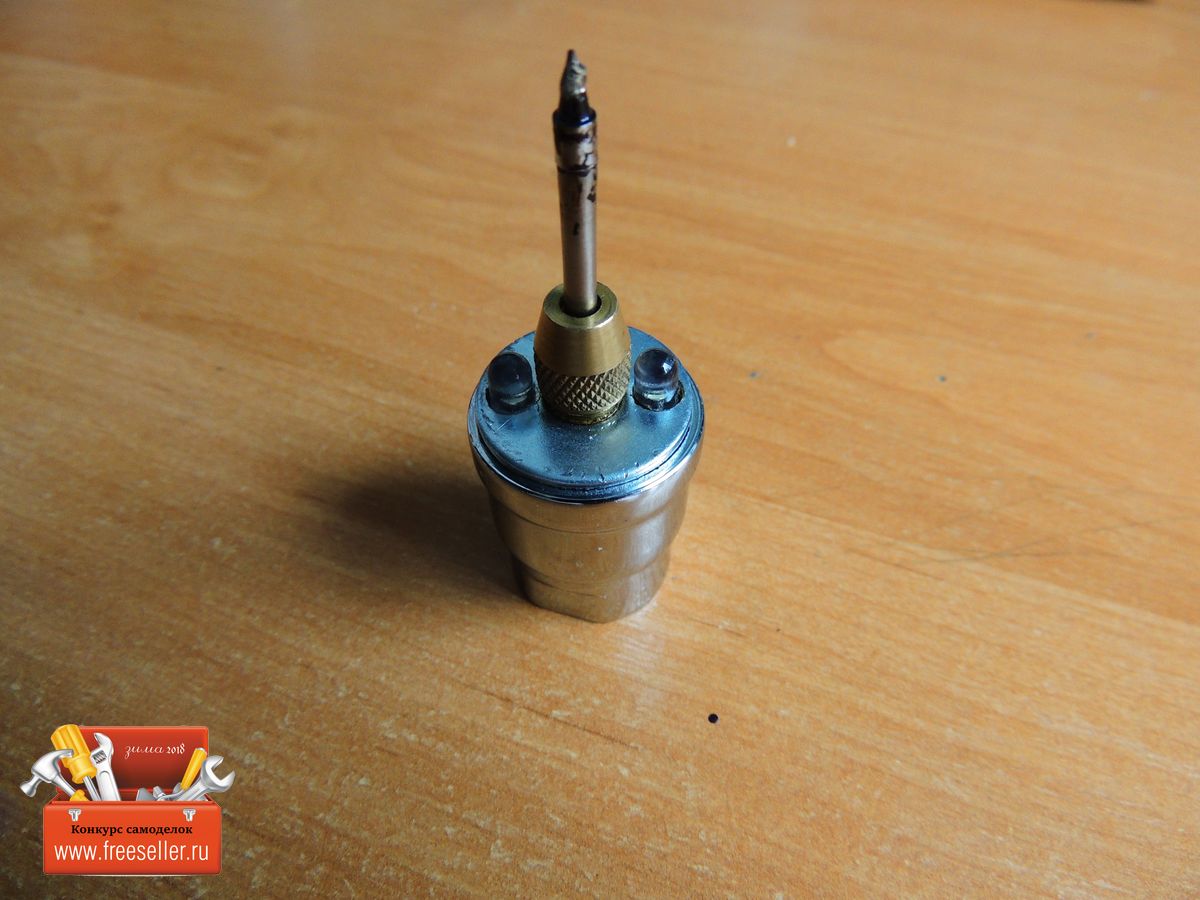

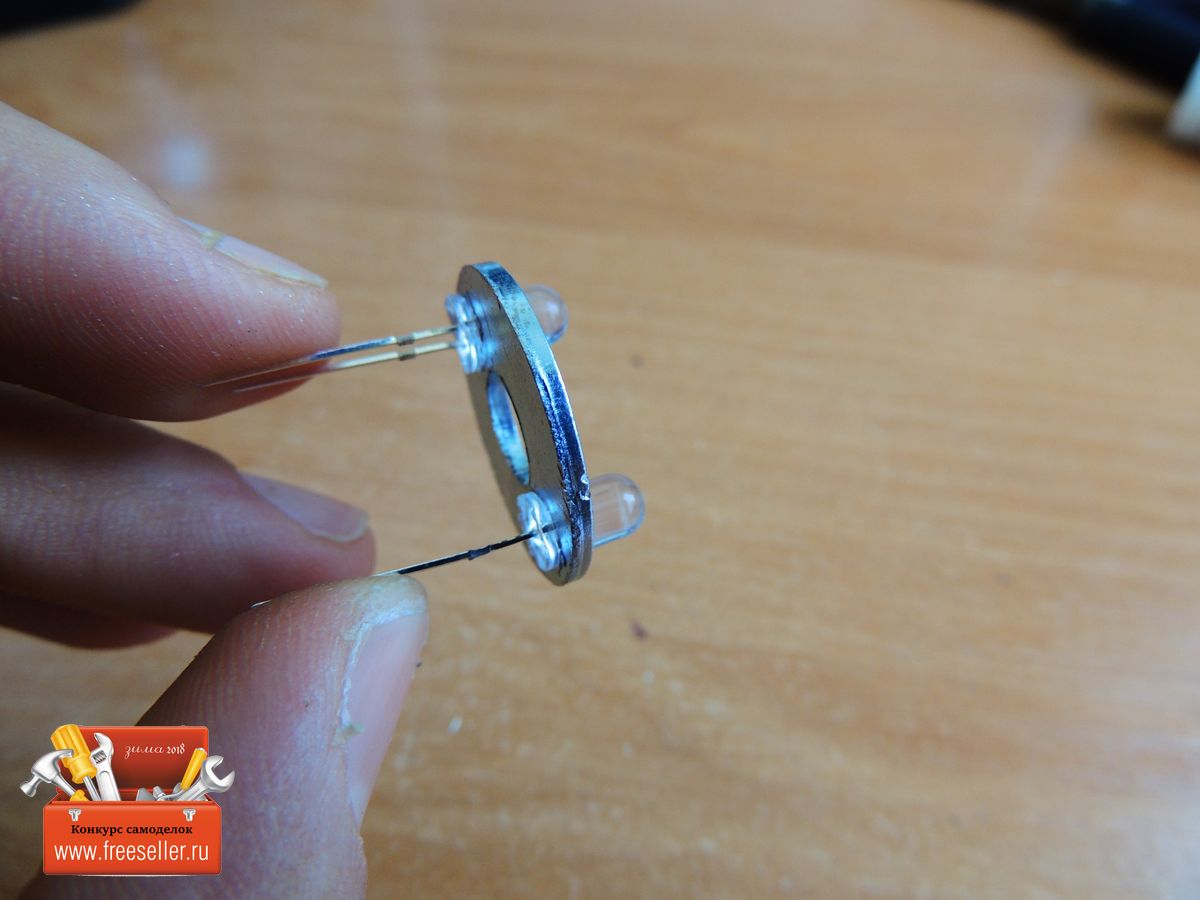

На шайбе нанес разметку для двух отверстий, в них будут помещены два 5 мм светодиода.

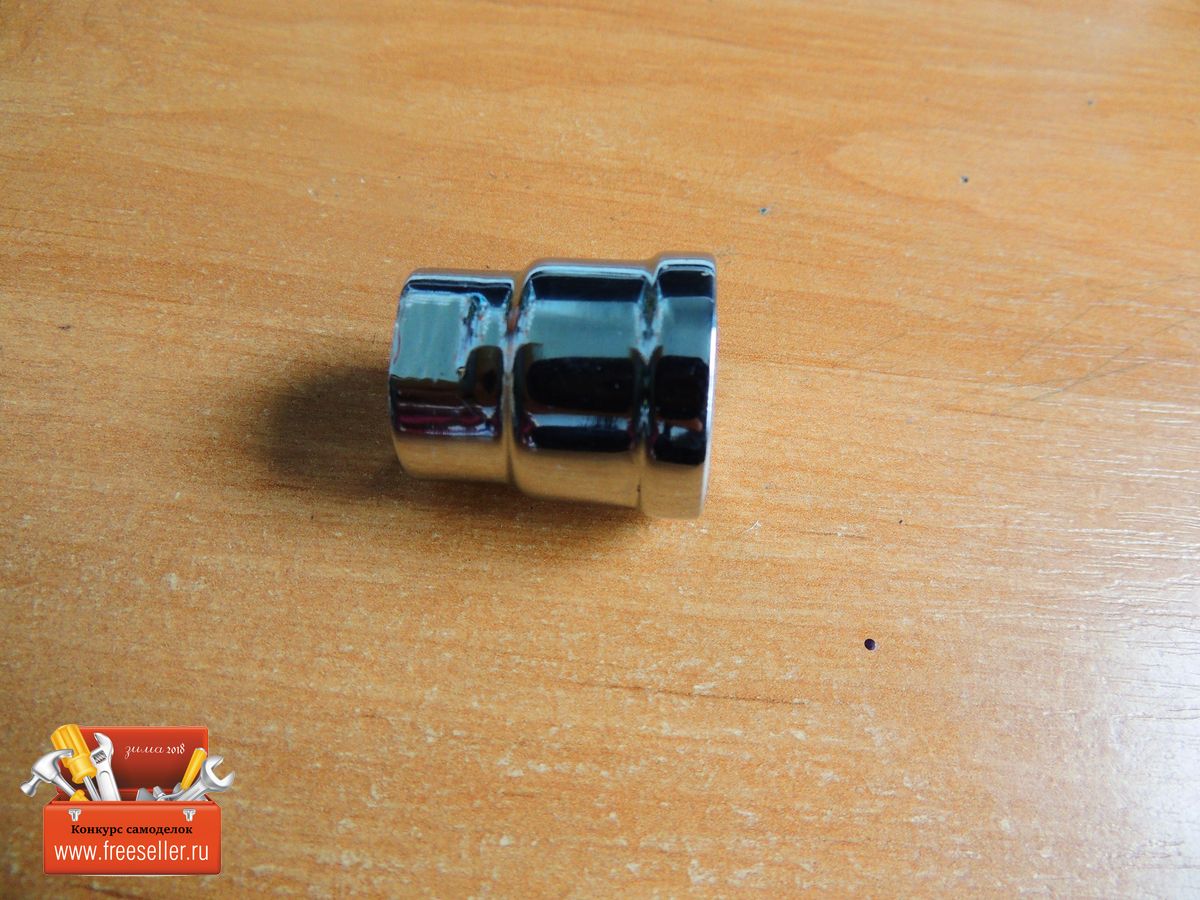

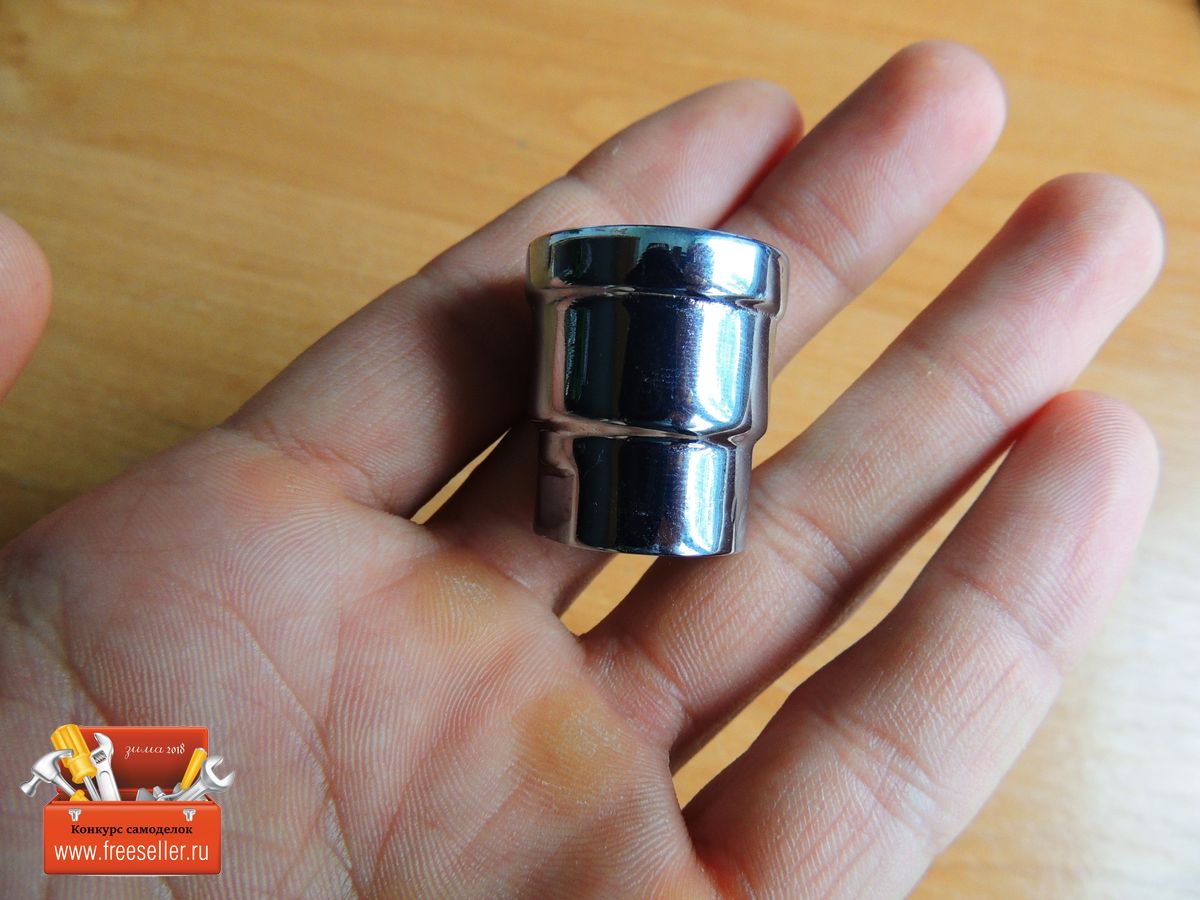

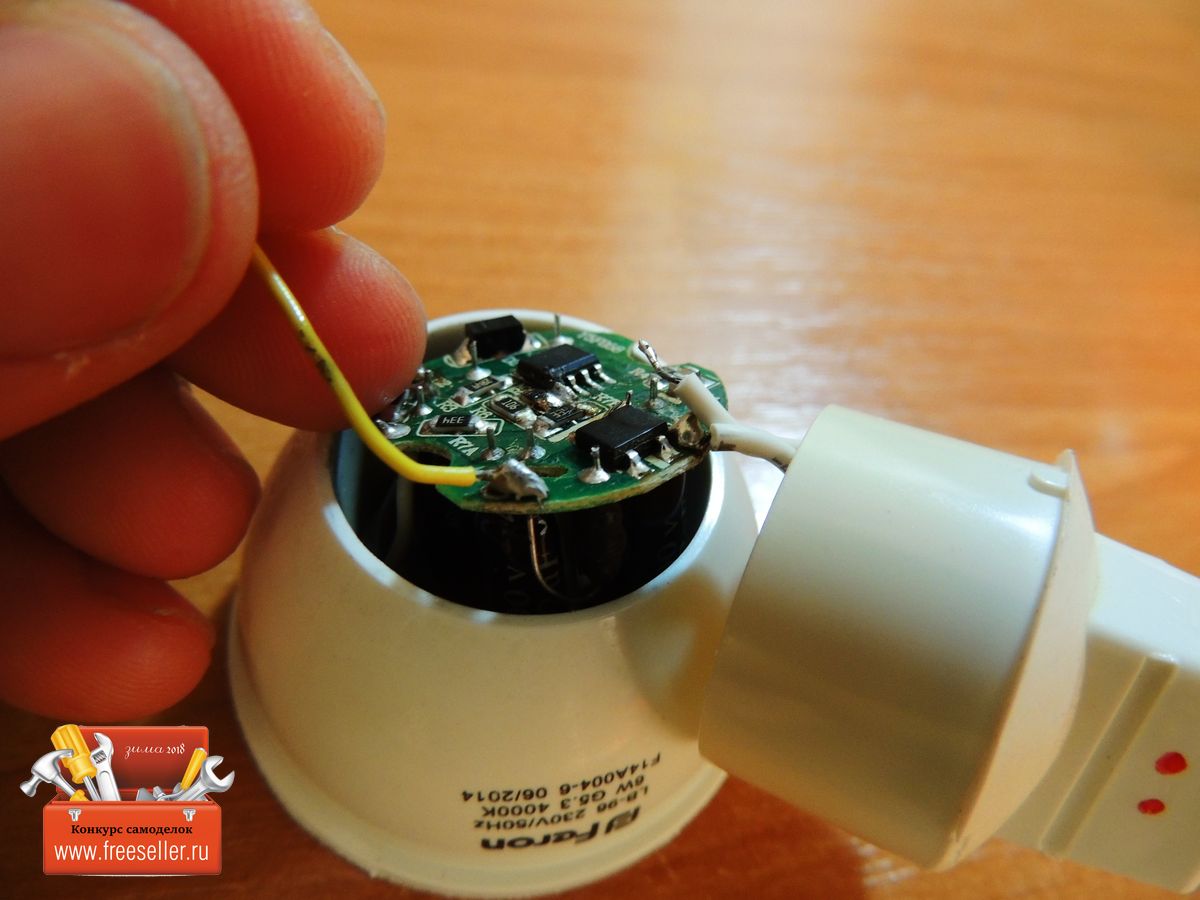

Далее пришлось походить по магазинам и поискать вот такую сантехническую муфту (точное название не помню), она идеально подходила по внутреннему и внешнему диаметру трубки.

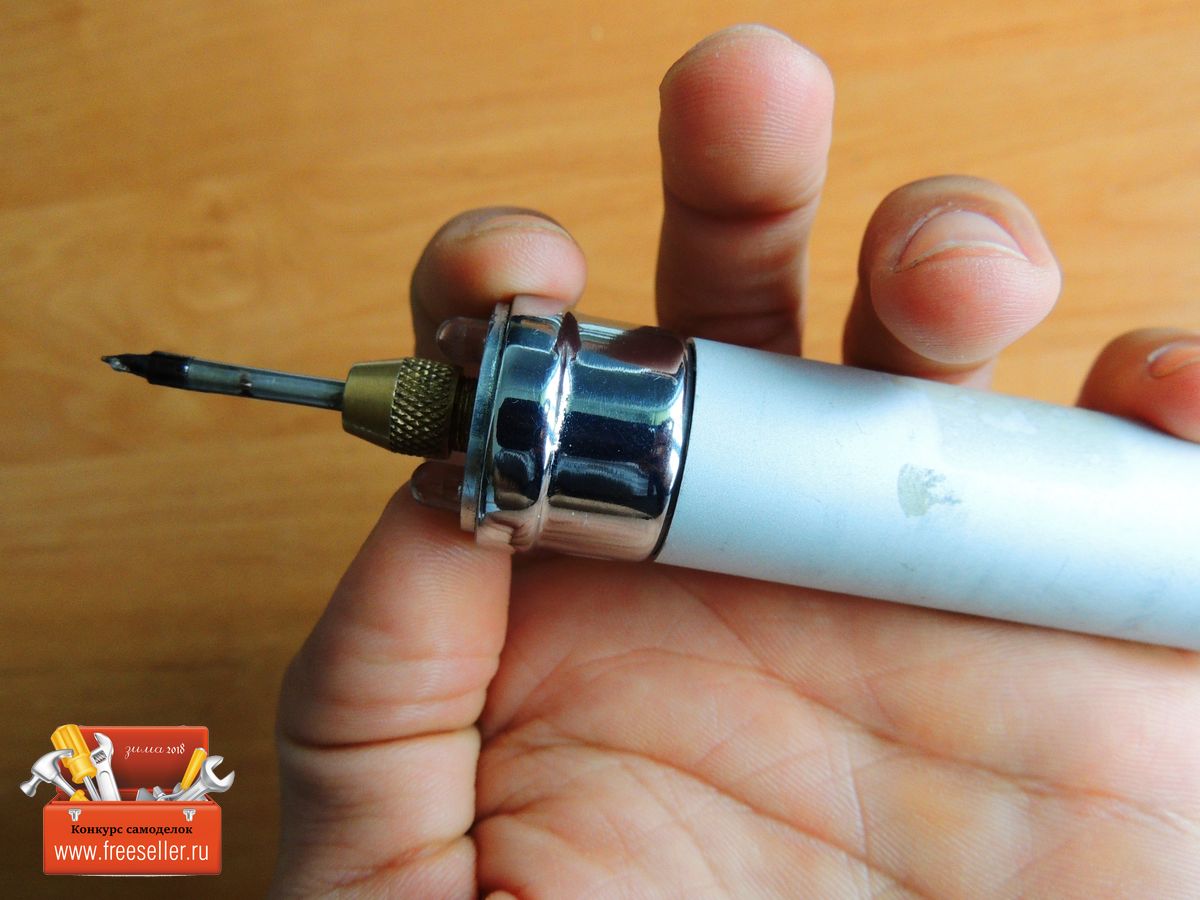

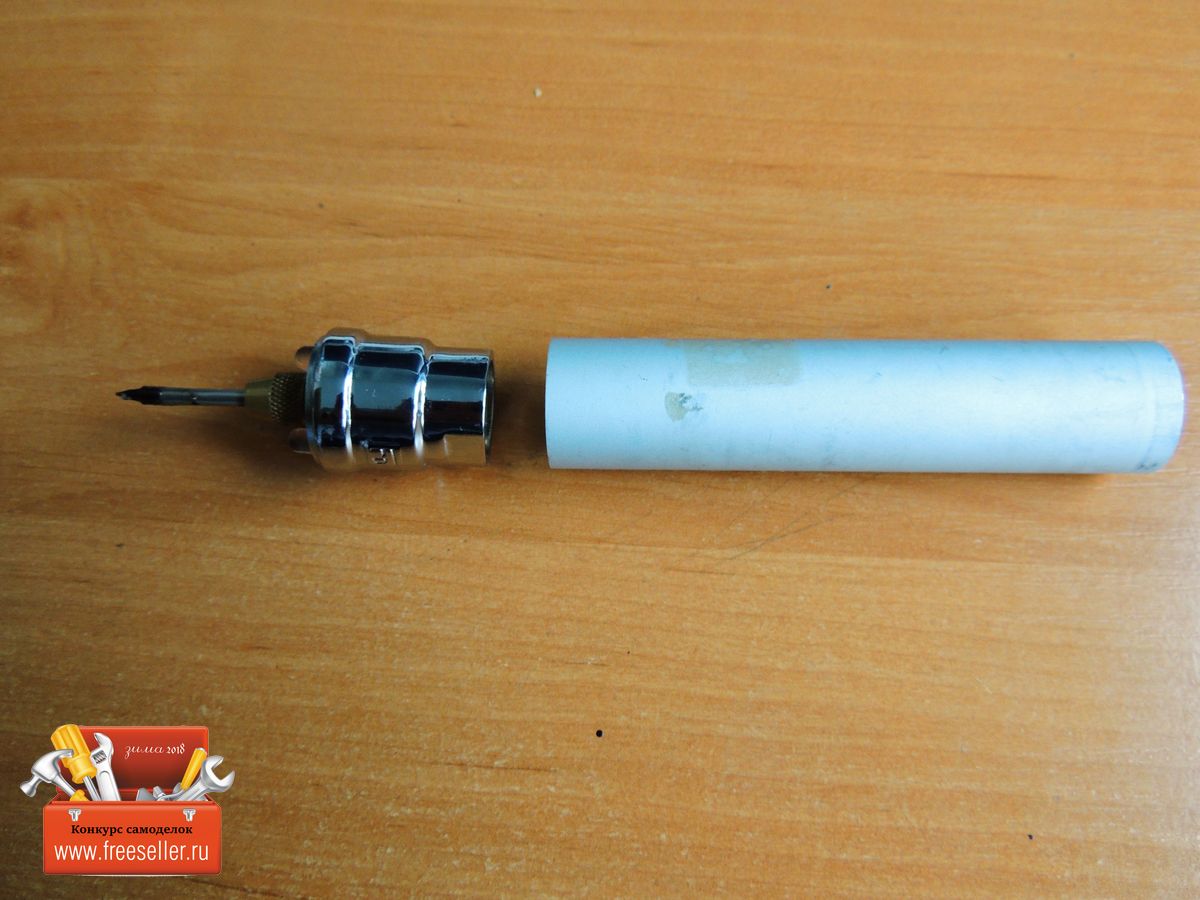

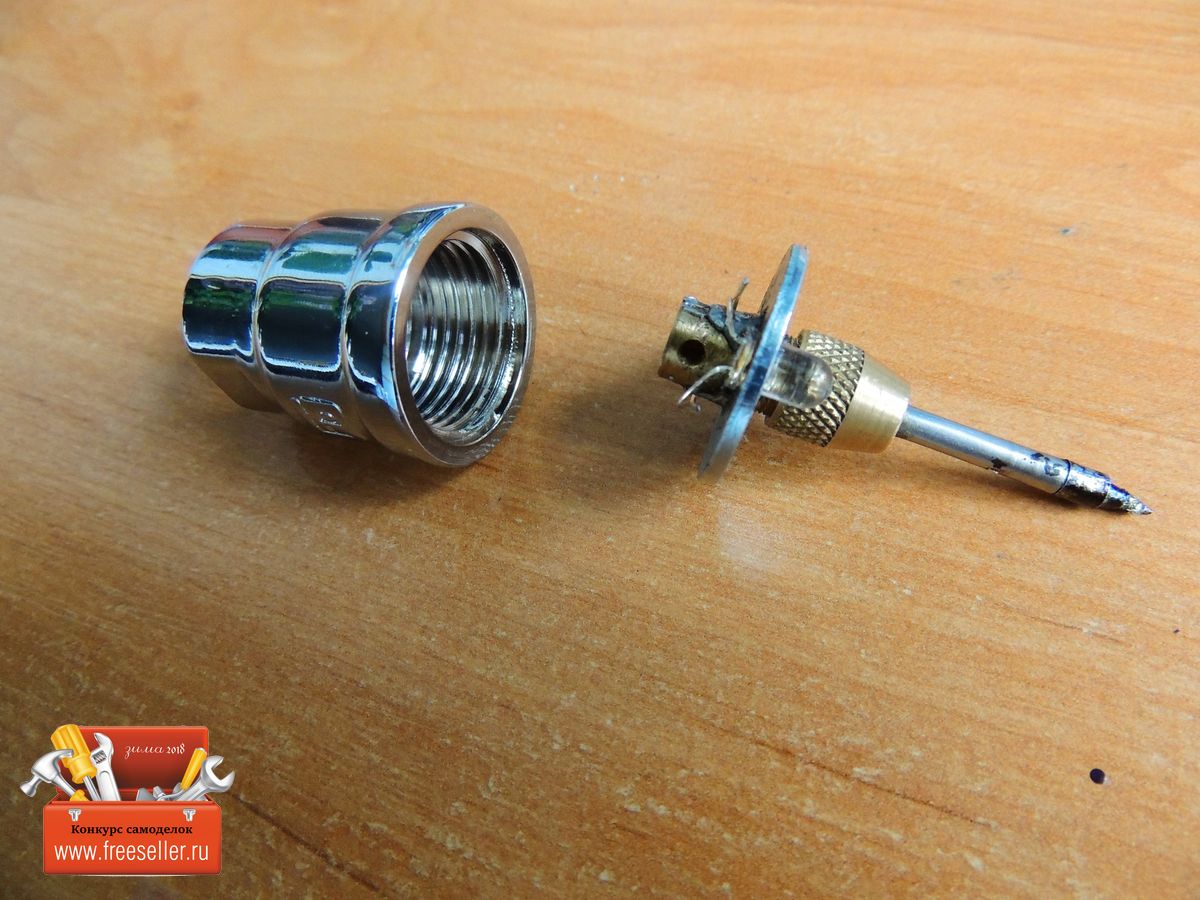

Вот так я планировал все расположить.

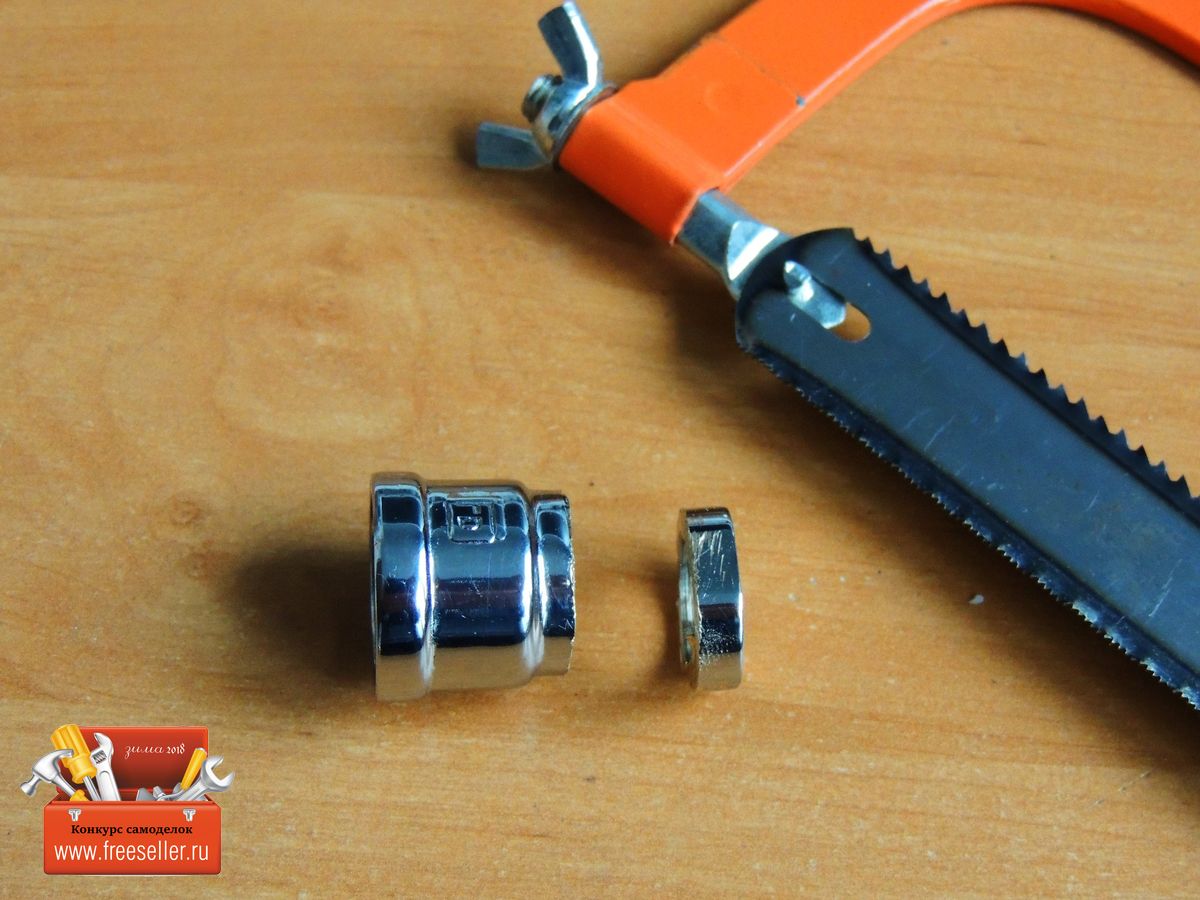

При помощи ножовки по металлу, муфту немного укоротил, так как она мешала дальнейшему размещению аккумулятор внутри трубки.

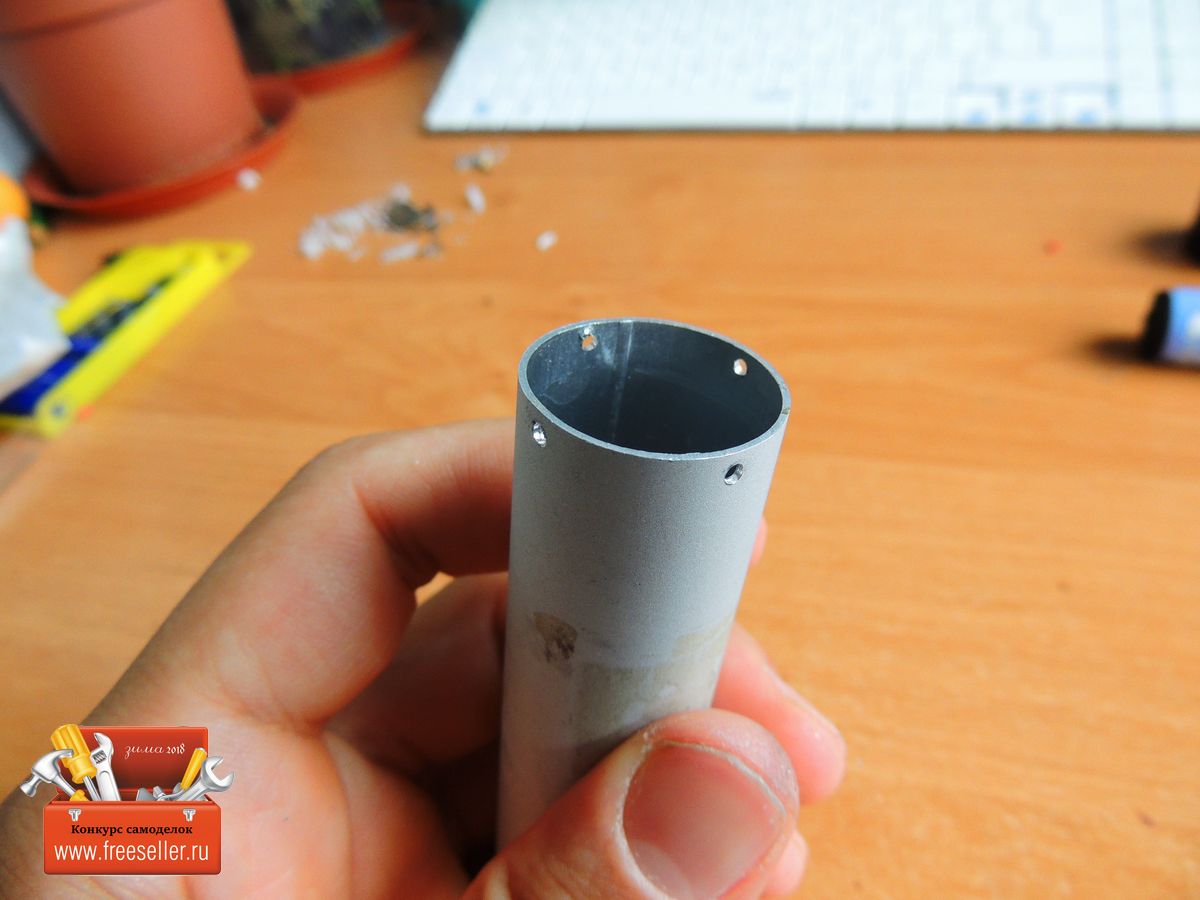

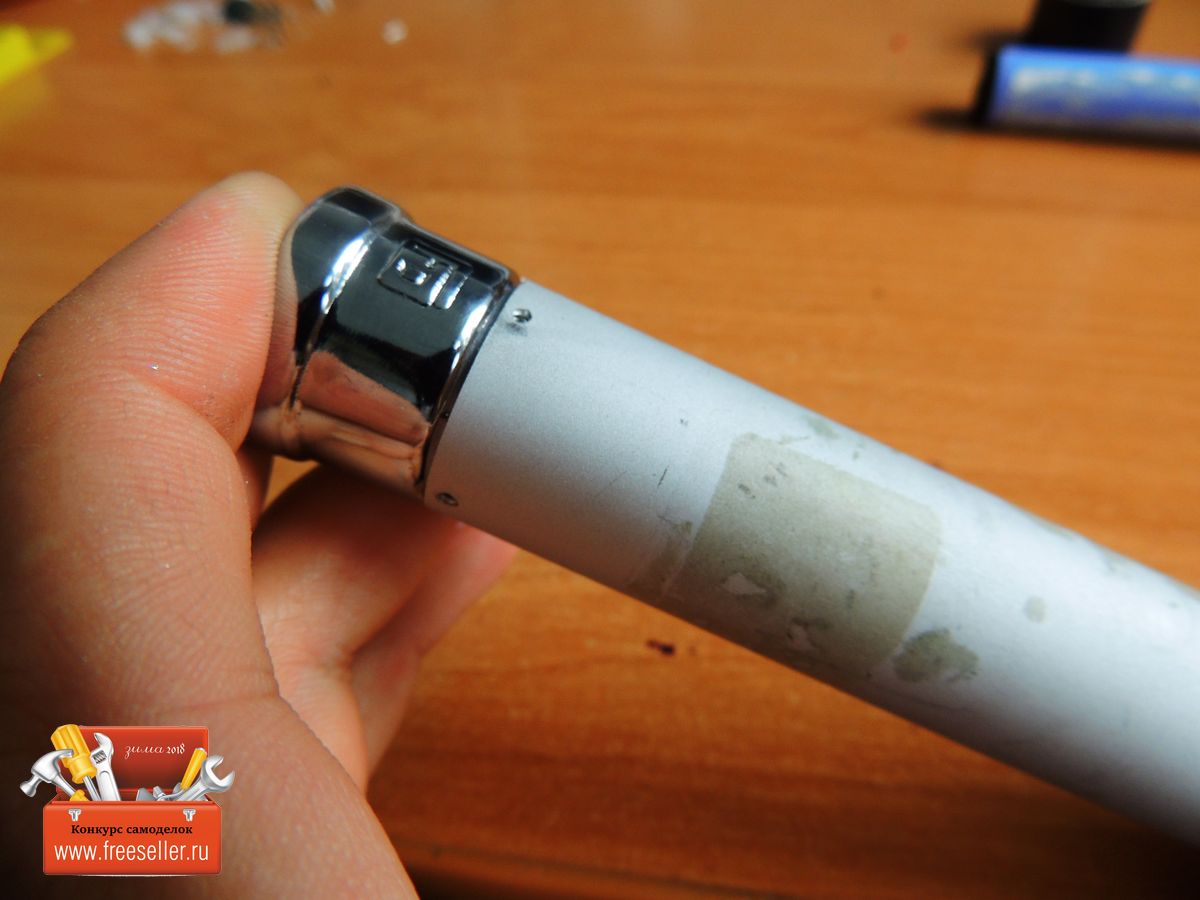

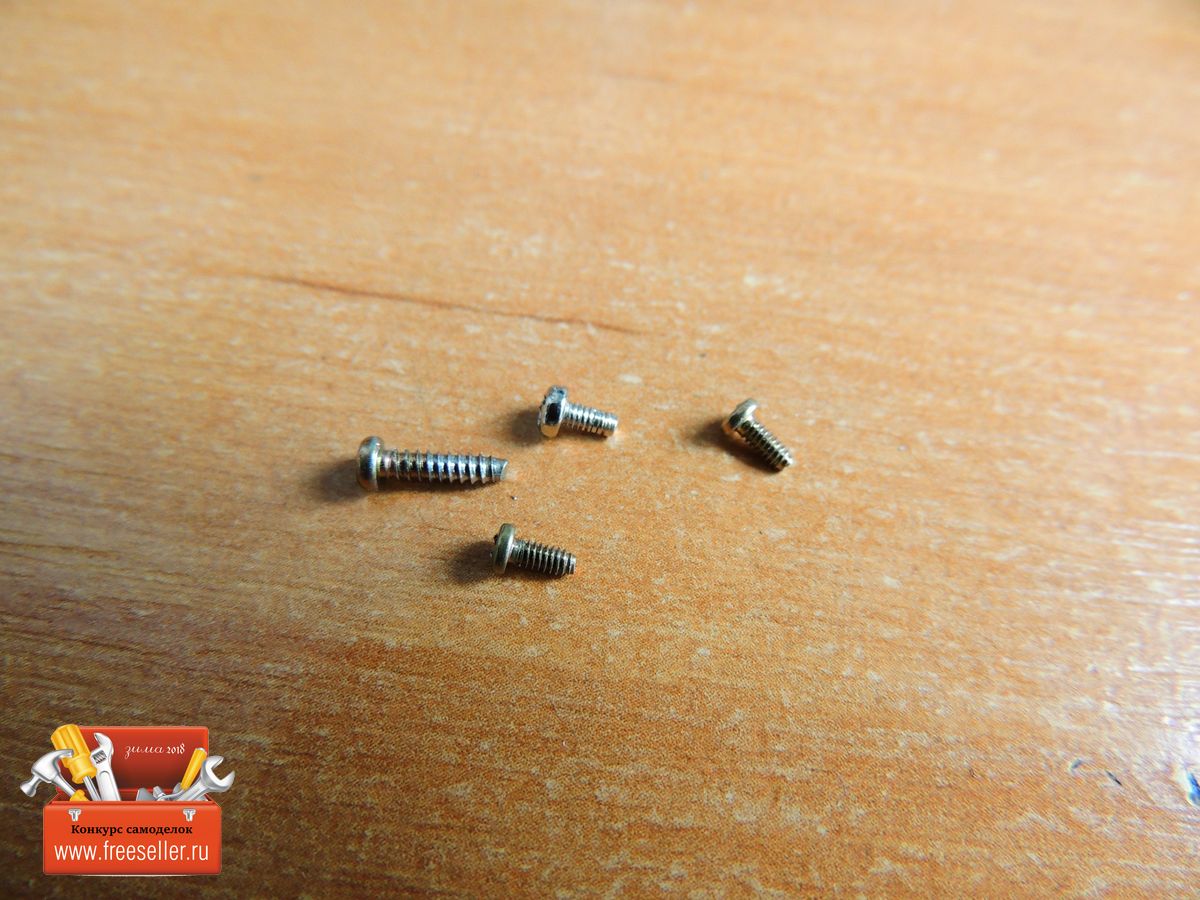

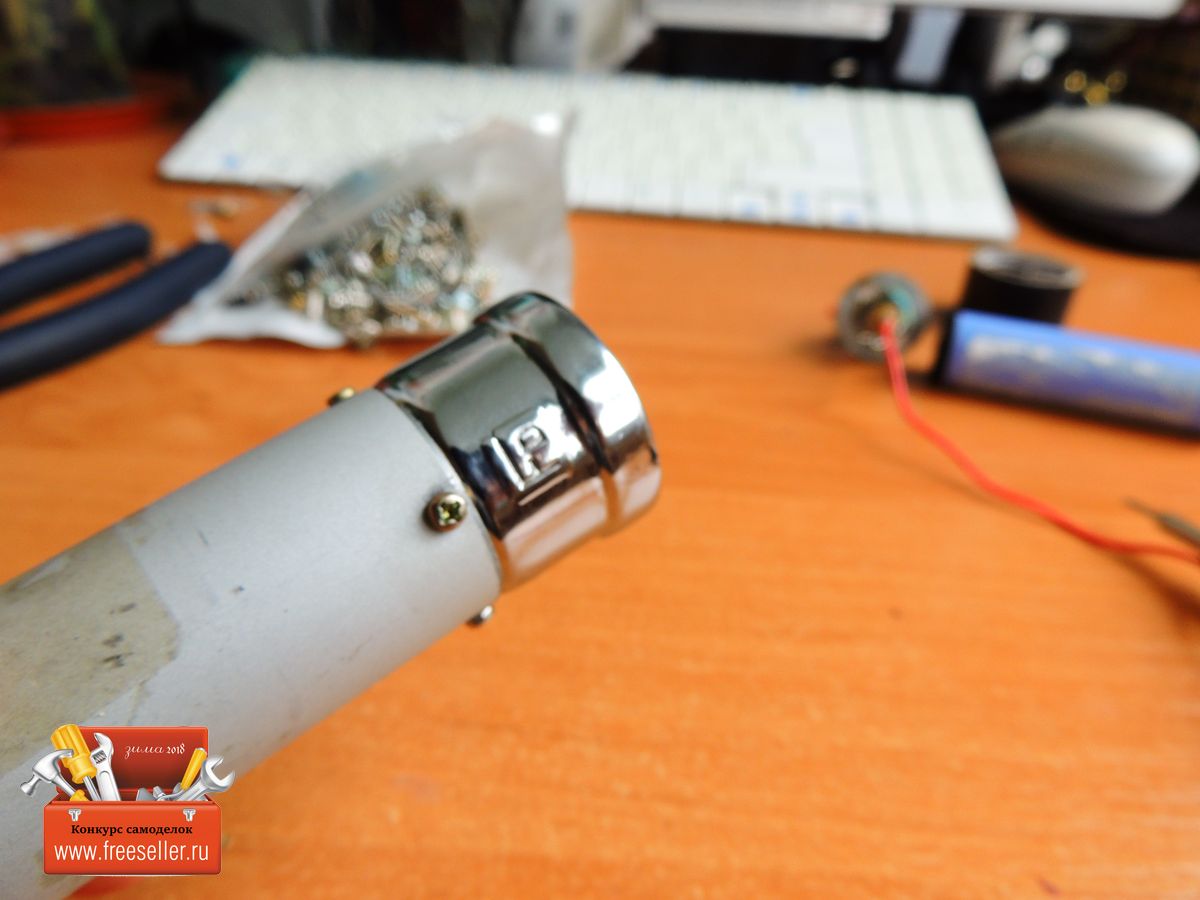

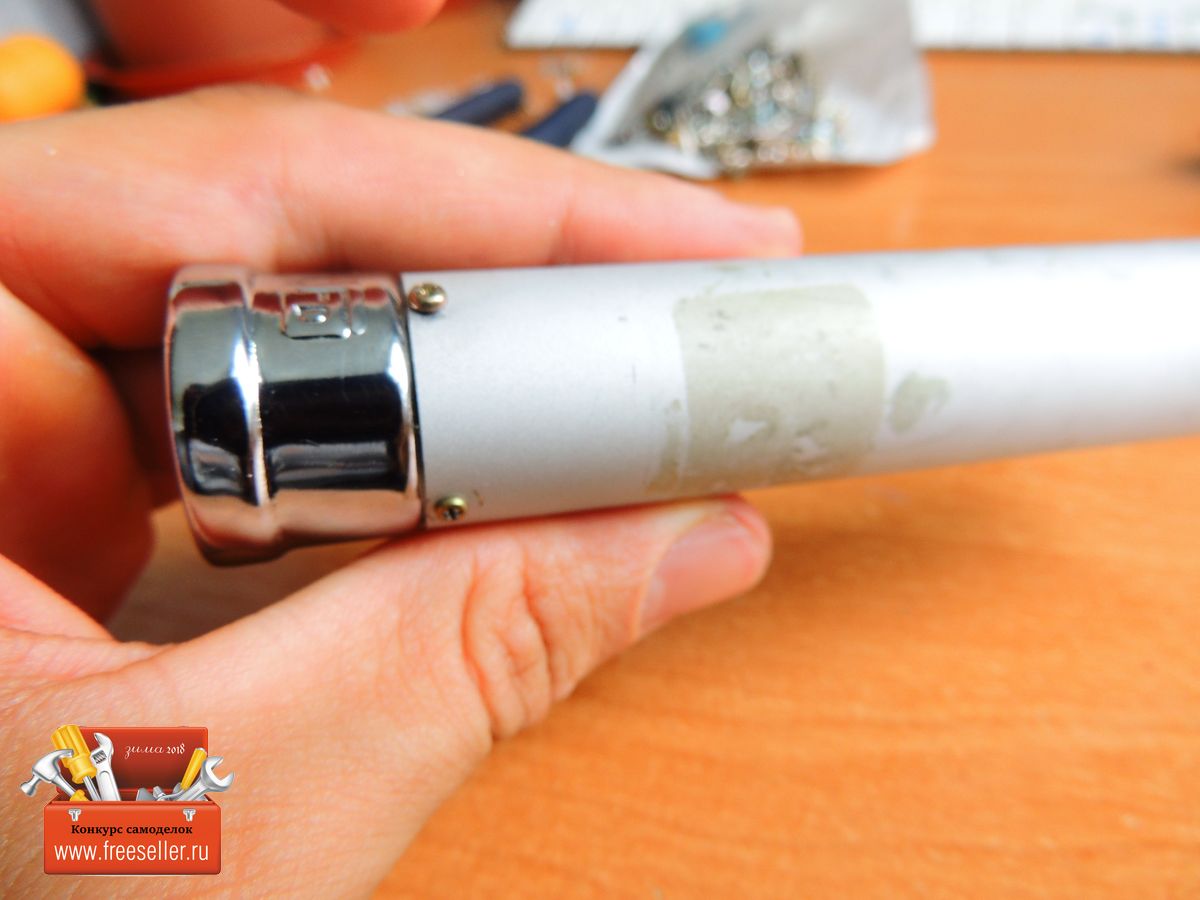

Муфту закрепил при помощи 4-х маленьких саморезов, просверлив отверстия чуть меньшего диаметра, саморезы вкручивал немного с усилием, таким образом нарезал резьбу для них.

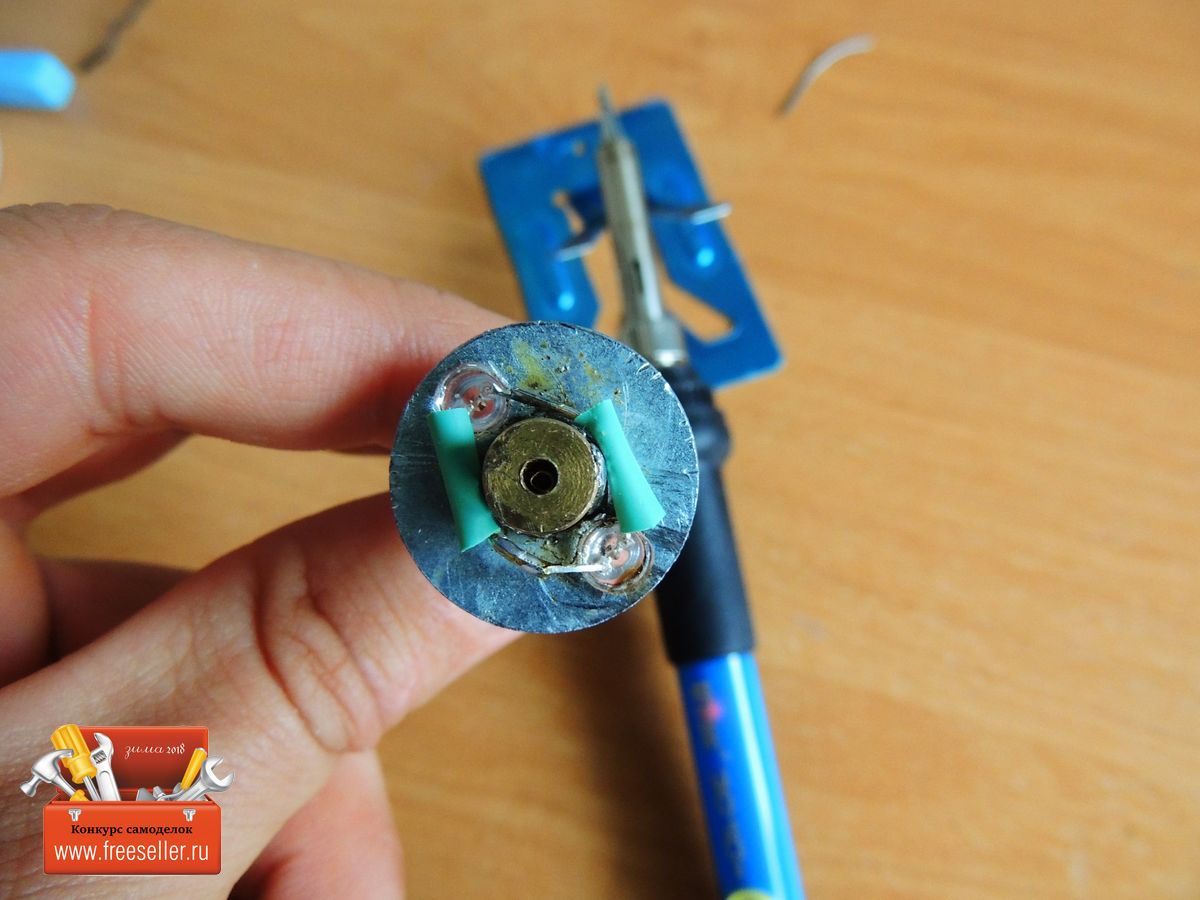

Далее принялся все паять, параллельно между собой спаял светодиоды, для того чтобы не было замыкания добавил термоусадку.

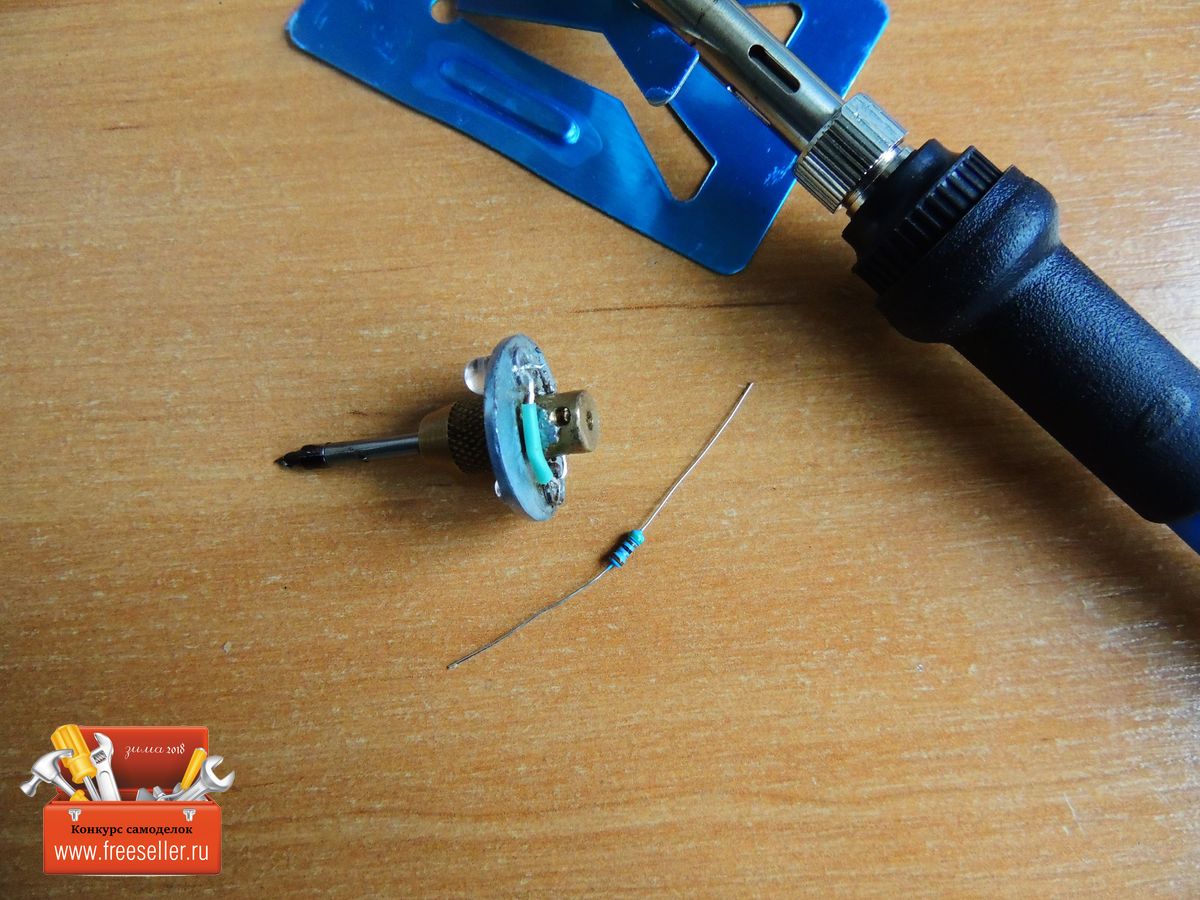

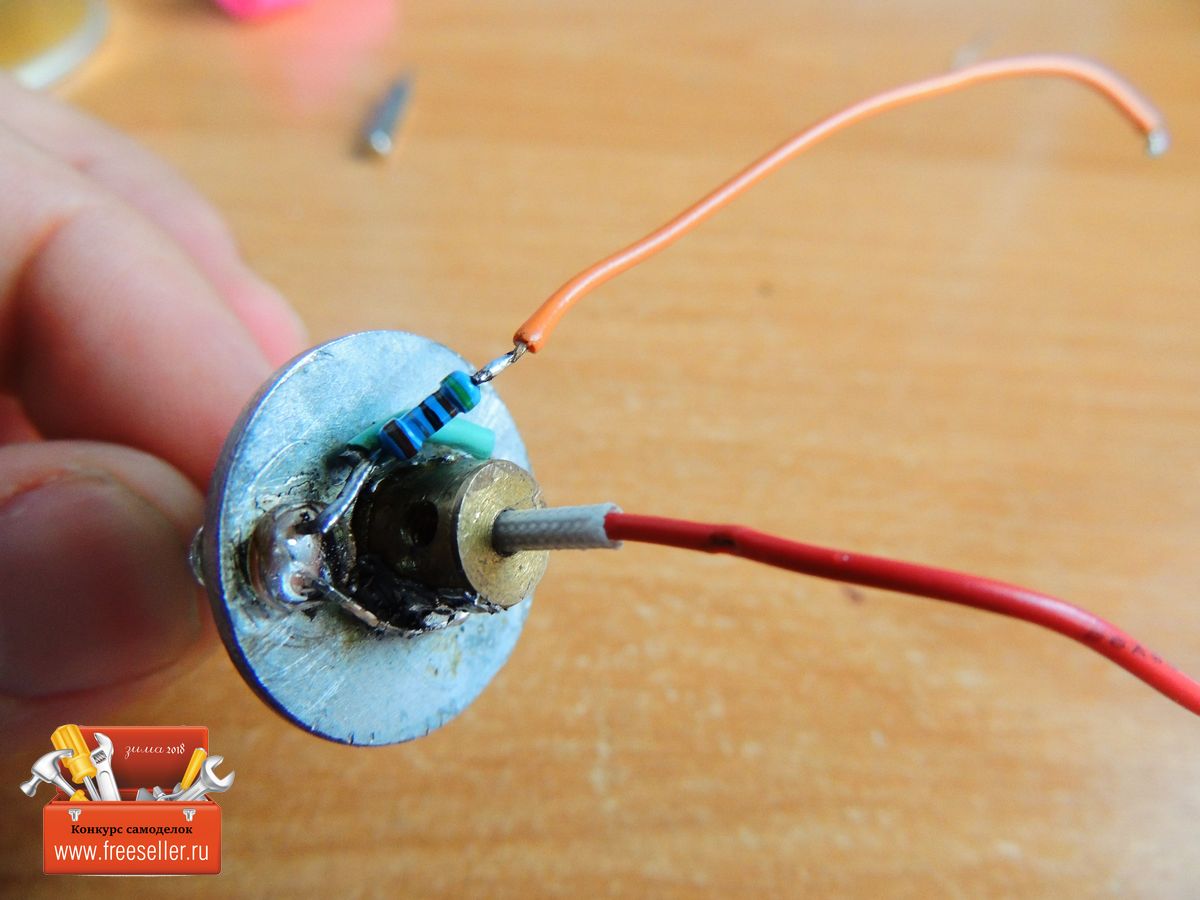

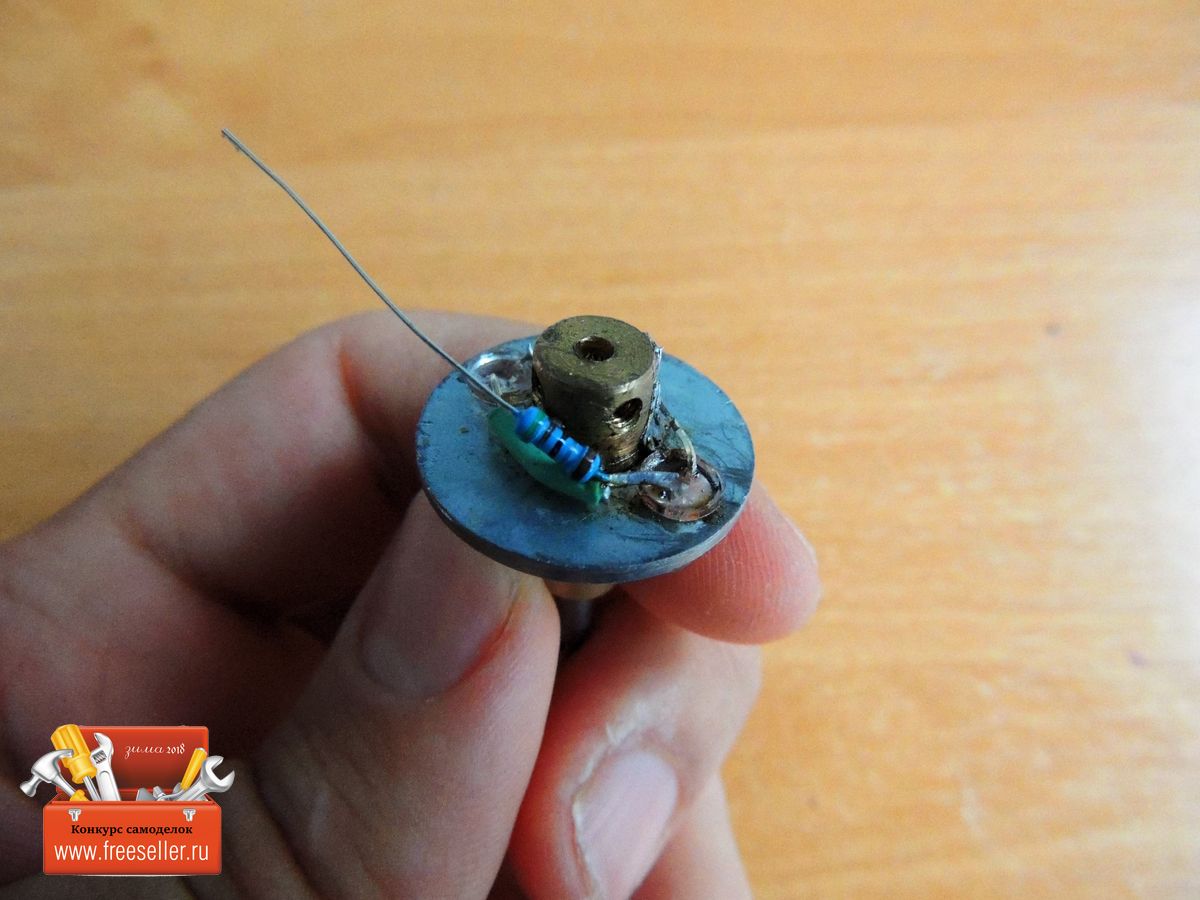

Чтобы снизить токопотребление светодиодов, добавил резистор на 100 ом к плюсовому проводу.

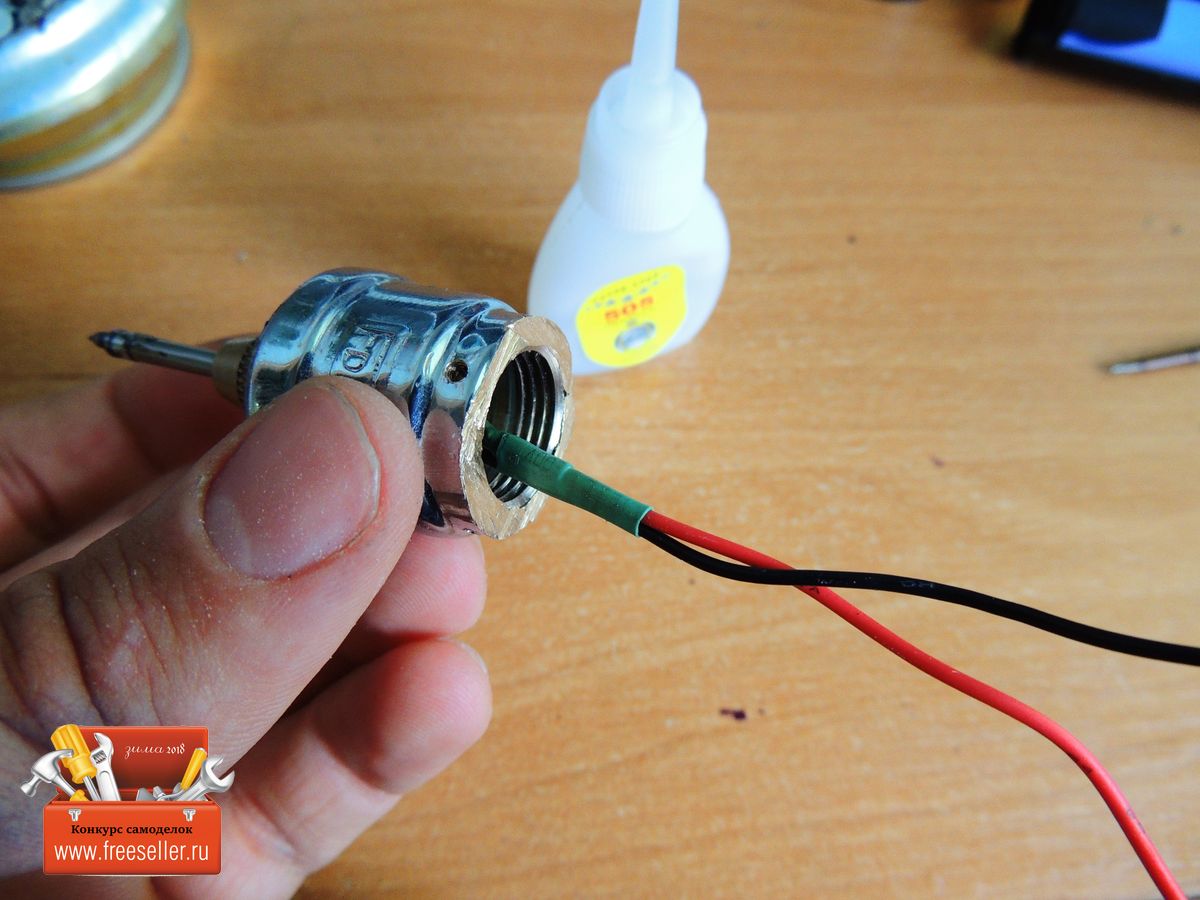

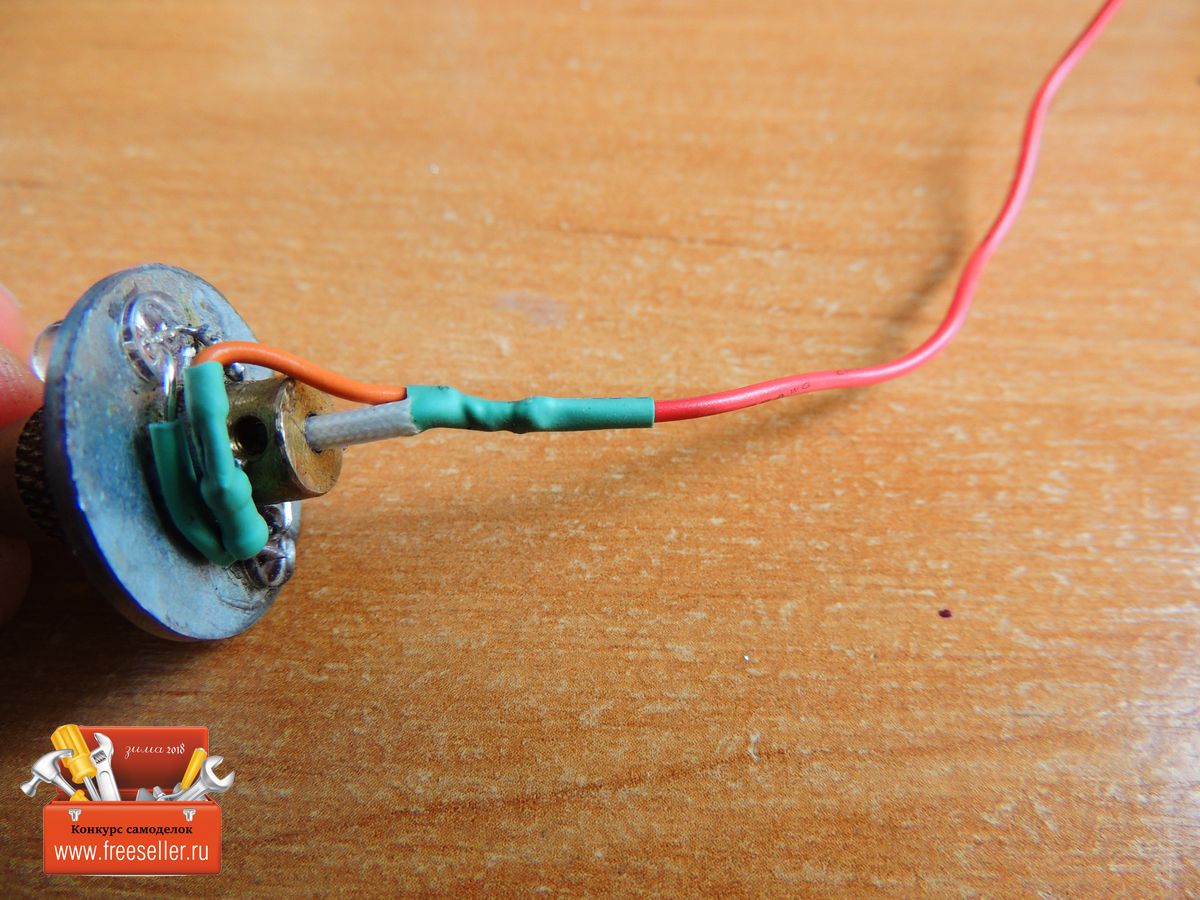

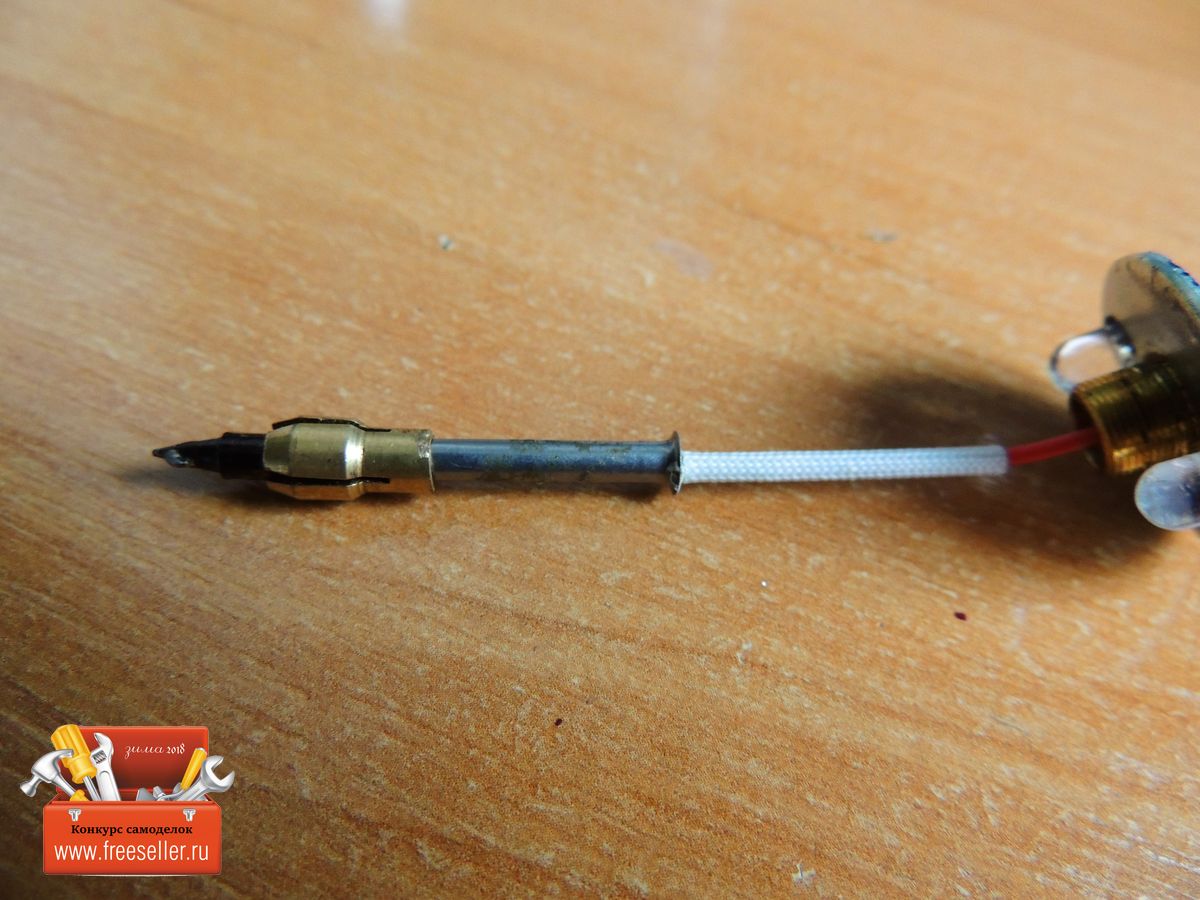

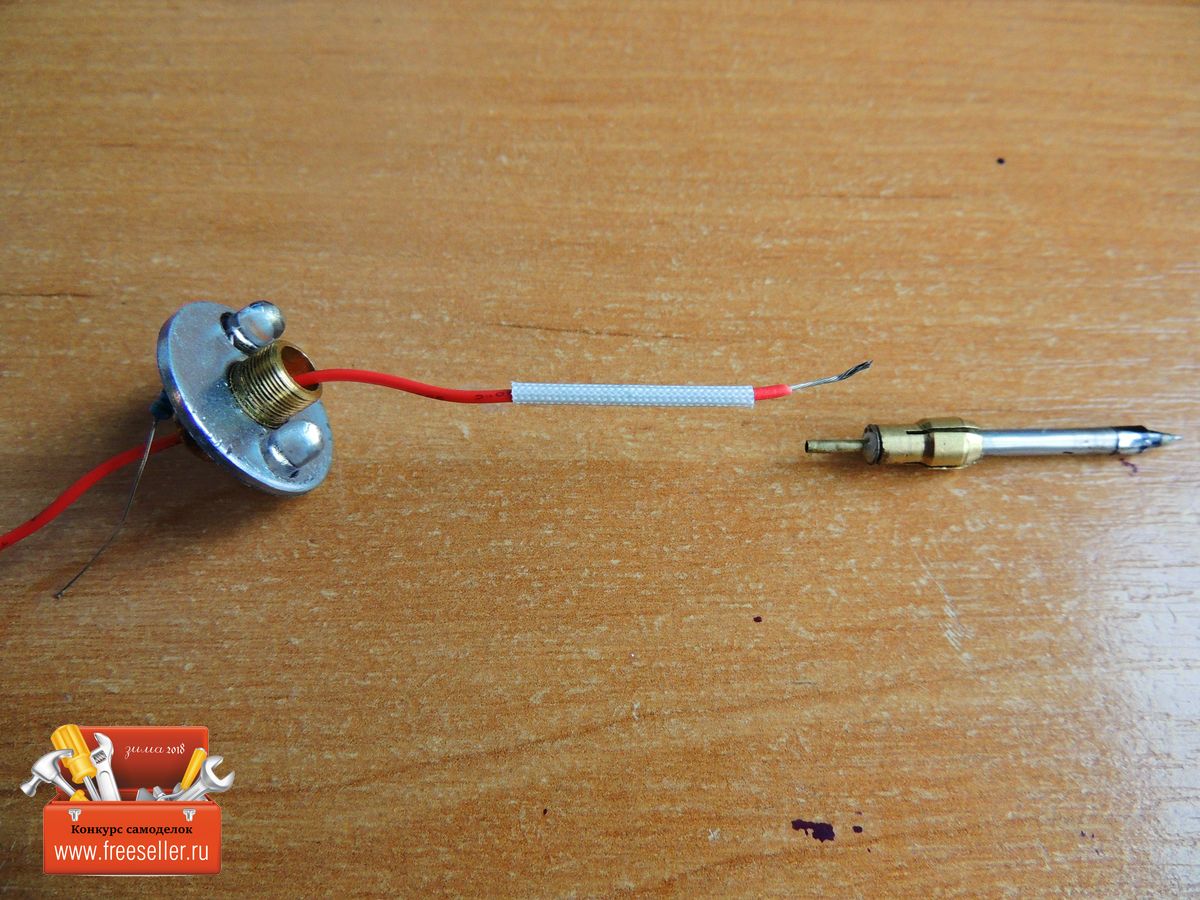

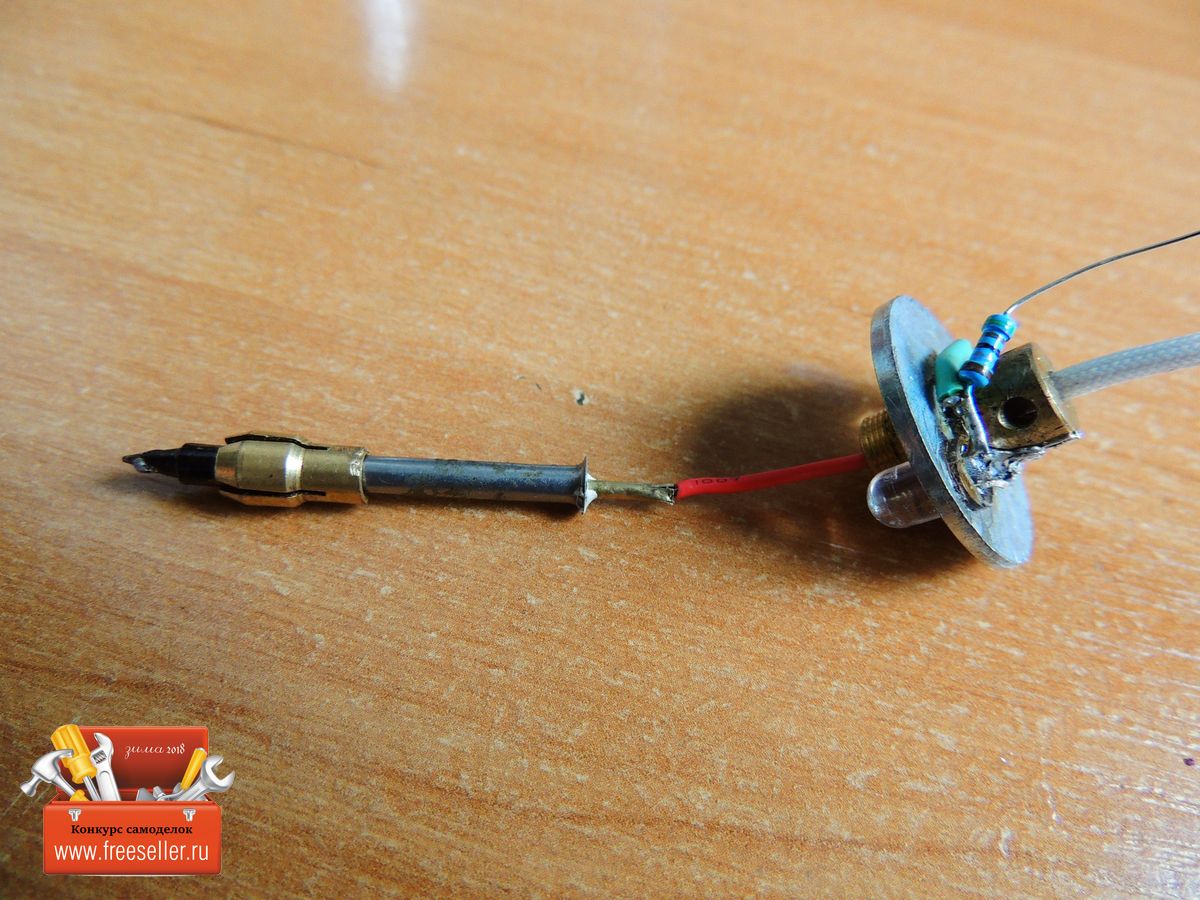

Затем к жалу подсоединил плюсовой провод (сердцевина жала это +), добавил изолирующую трубку из стекловолокна.

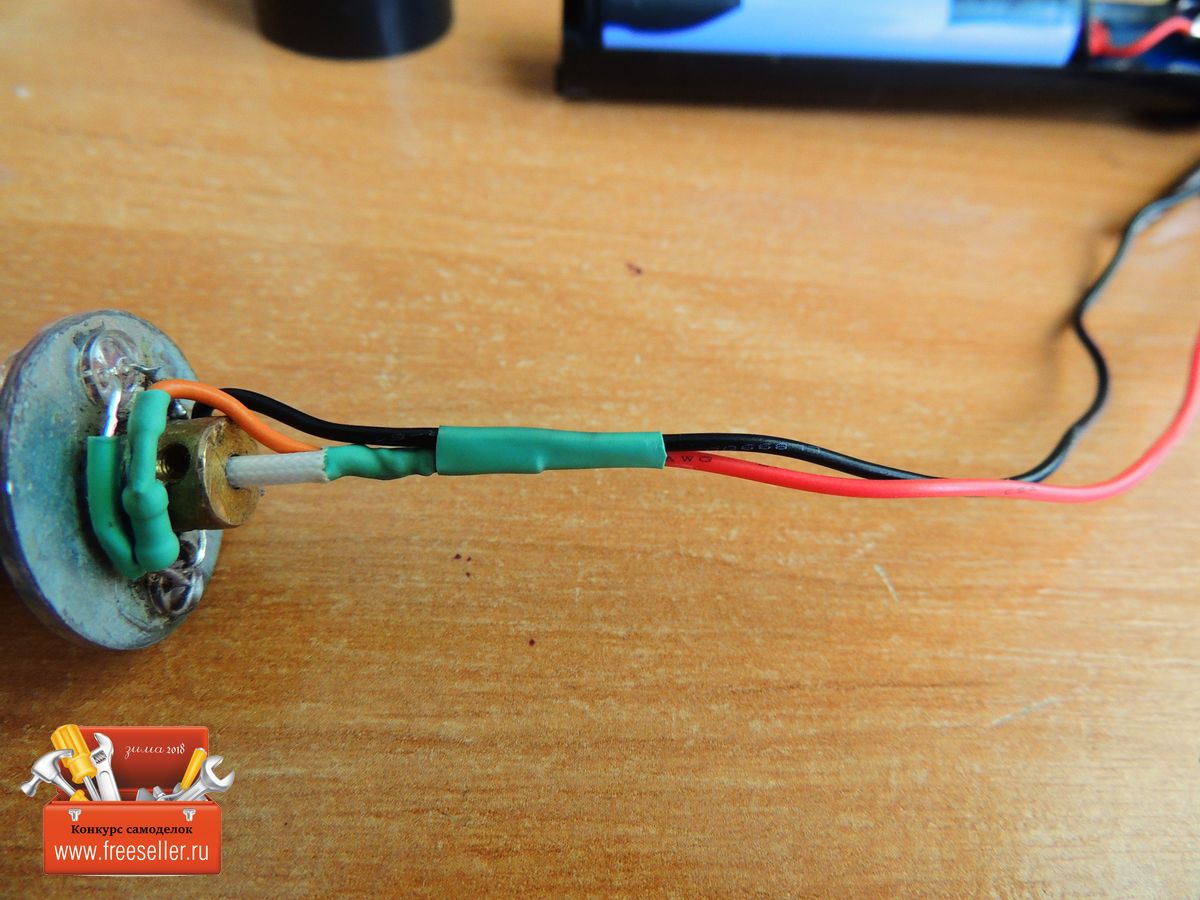

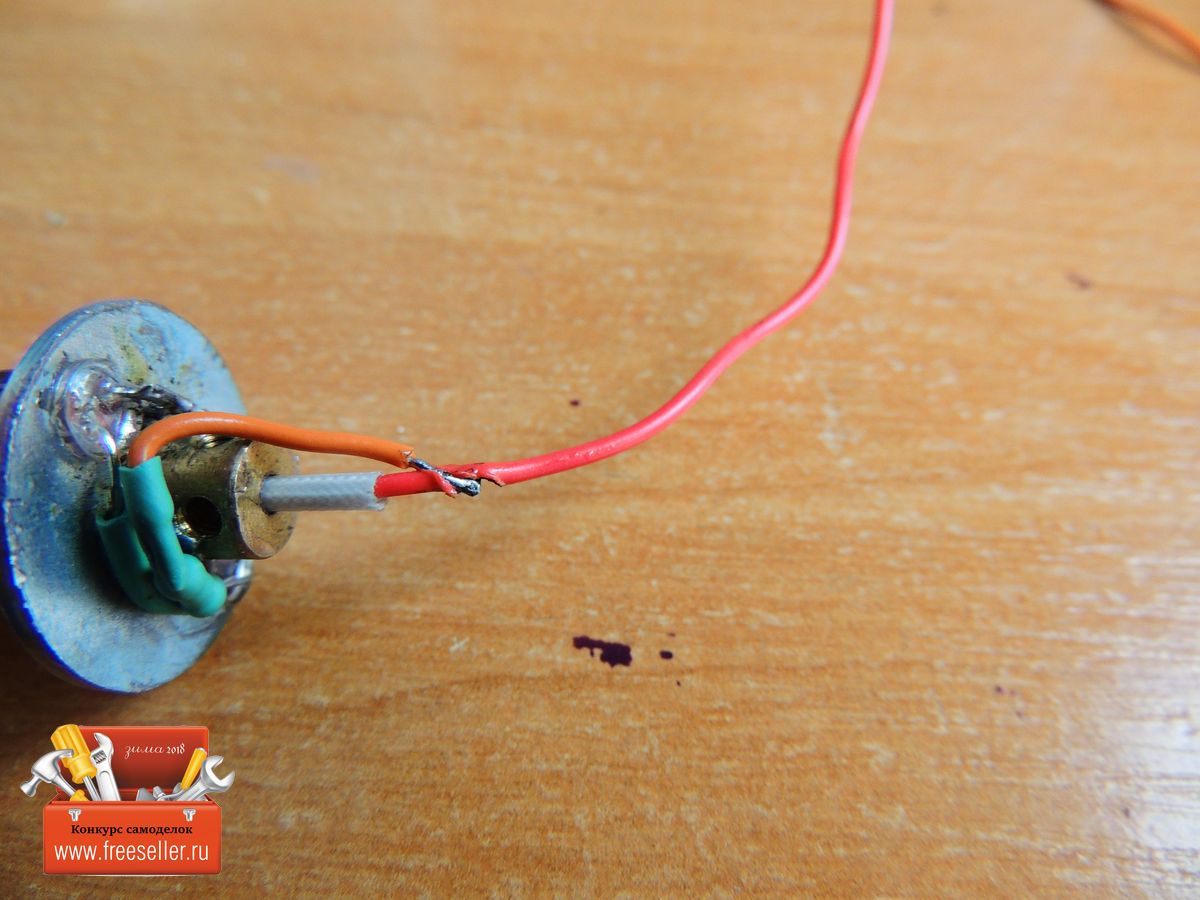

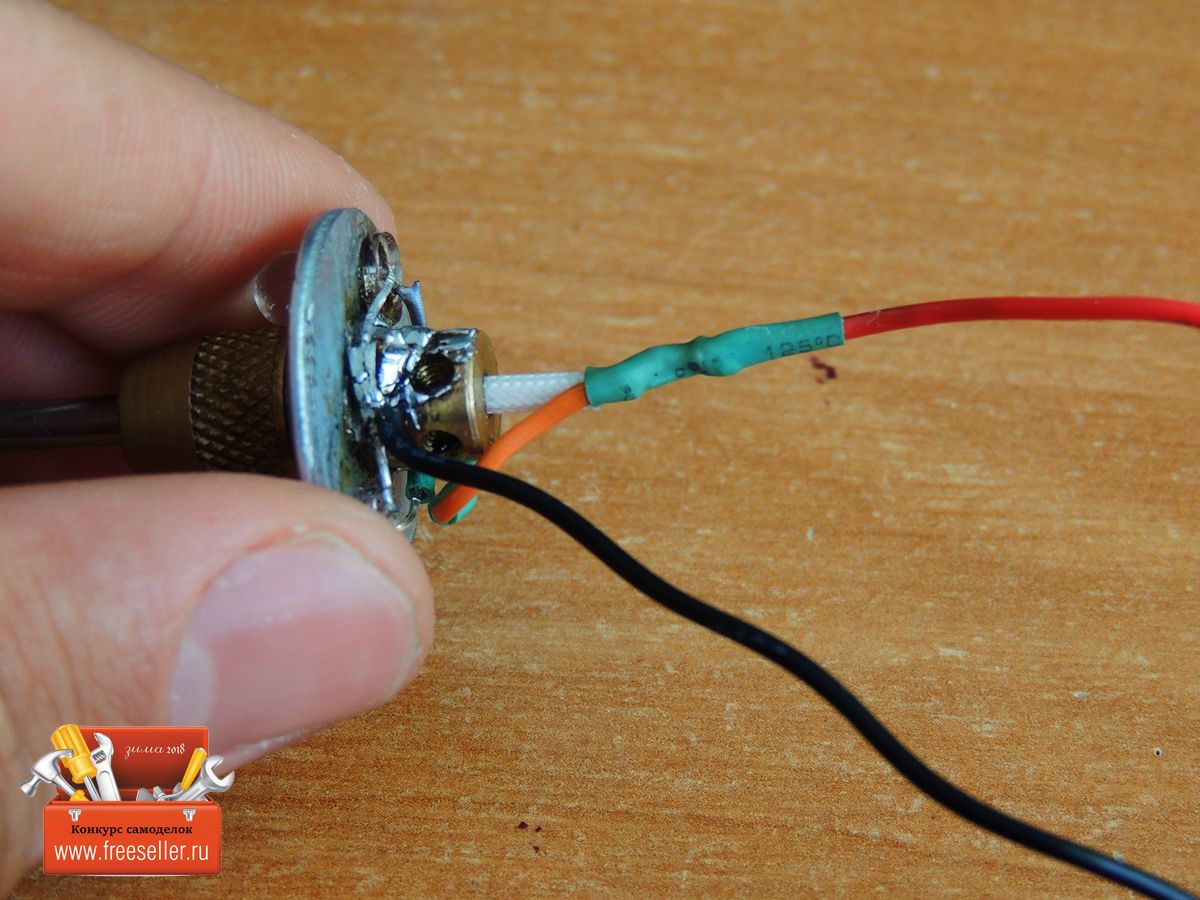

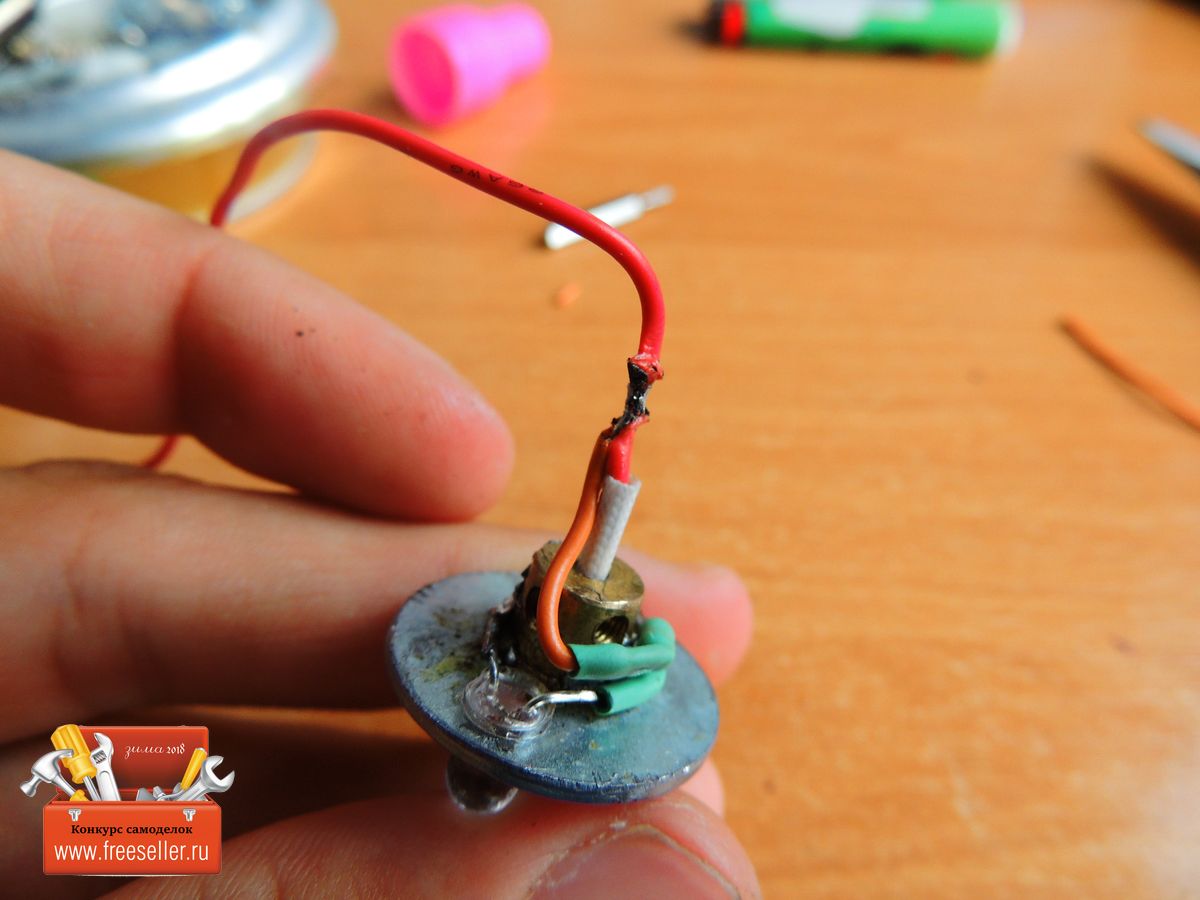

После этого припаял провод к резистору, далее к центральному проводу, затем посадил все на термоусадку.



Далее припаял минусовый провод к светодиоду и к корпусу цангового патрона.

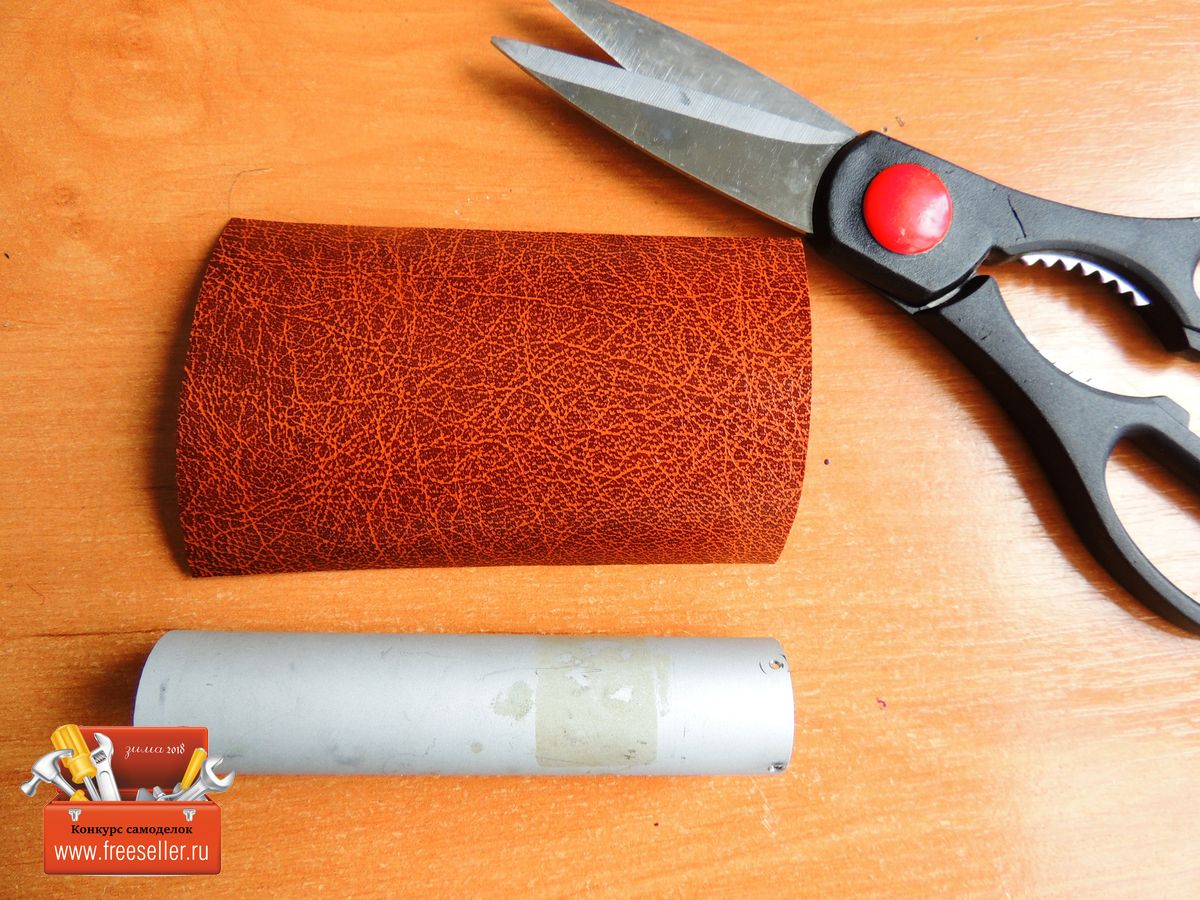

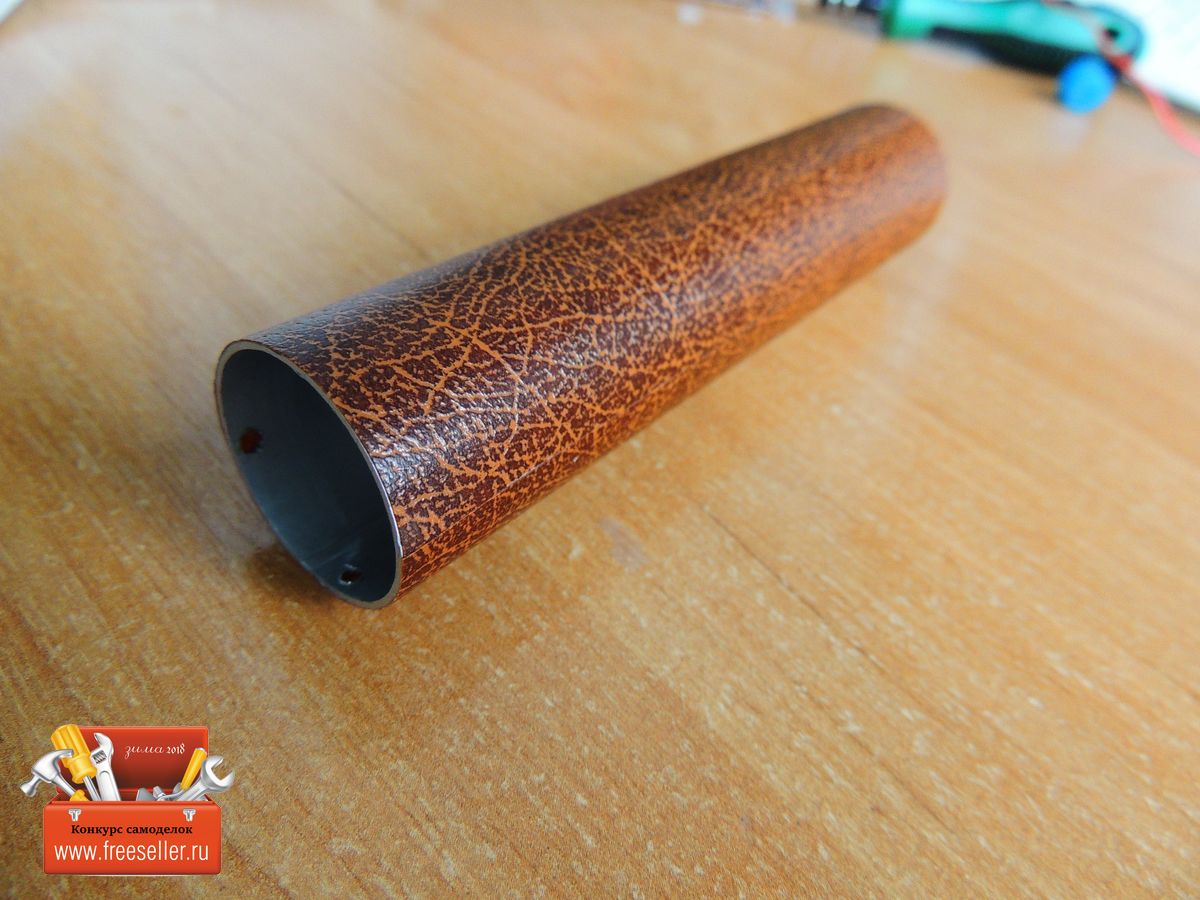

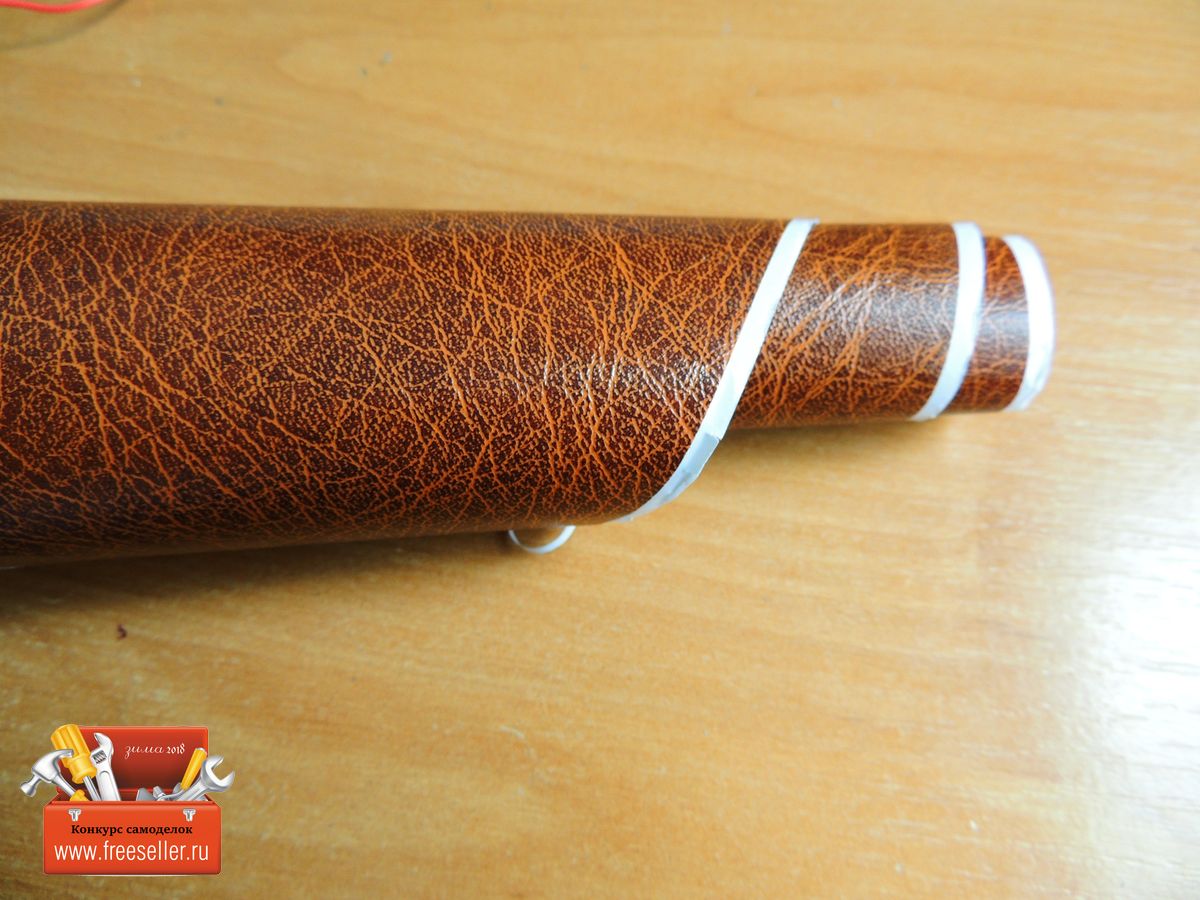

Когда часть работы сделана, захотелось визуально украсить корпус паяльника, так как он был прилично заношен, и не вызывал чувство прекрасного. Для этого использовал самоклейку с имитацией под кожу, она мне больше всего понравилась.

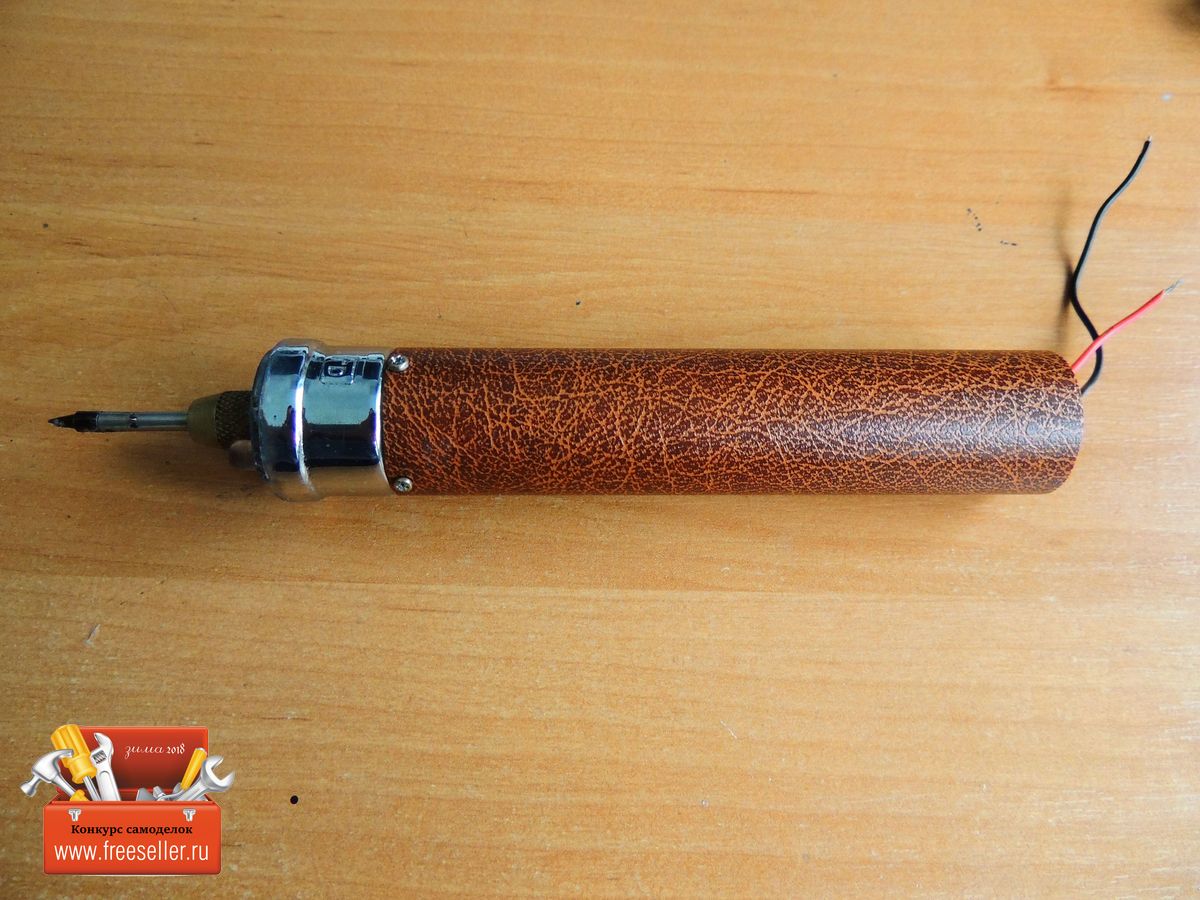

Отрезал все согласно размерам, далее наклеил.



Двигаемся дальше.

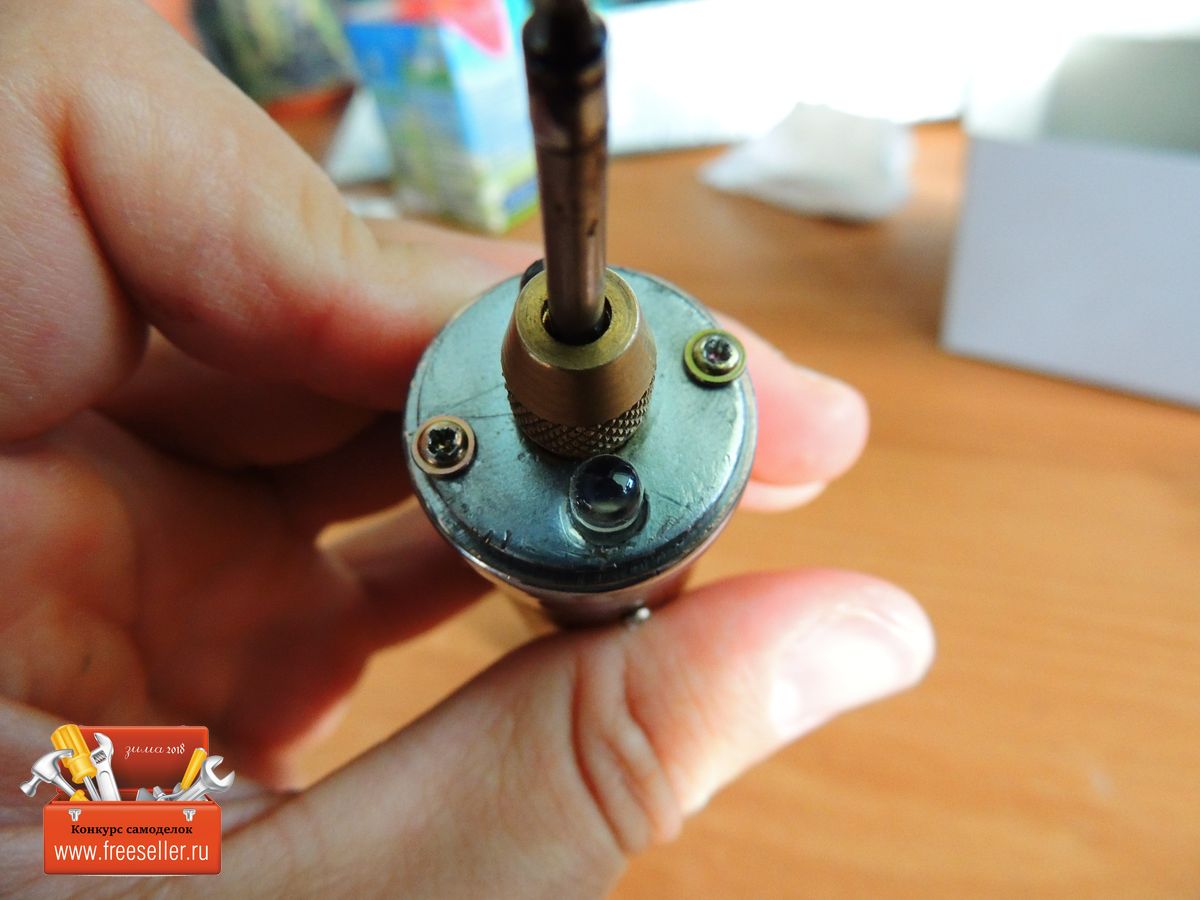

Производим фиксацию шайбы к муфте, для этого я просверлил два отверстия, и при помощи двух маленьких саморезов закрепил ее, таким образом. При необходимости все легко будет разбираться.



Далее, когда все закреплено, и провода выведены, можно продолжать дальше пайку всех элементов.

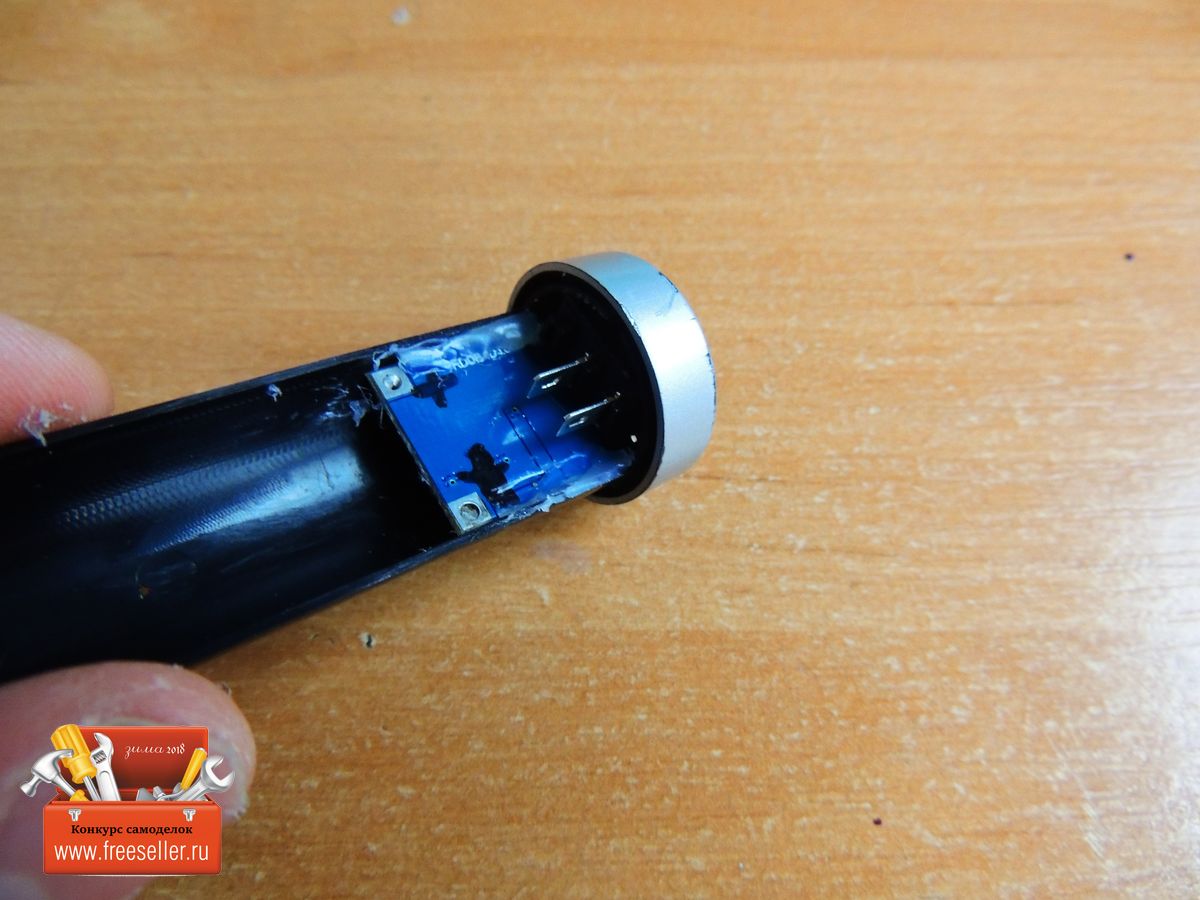

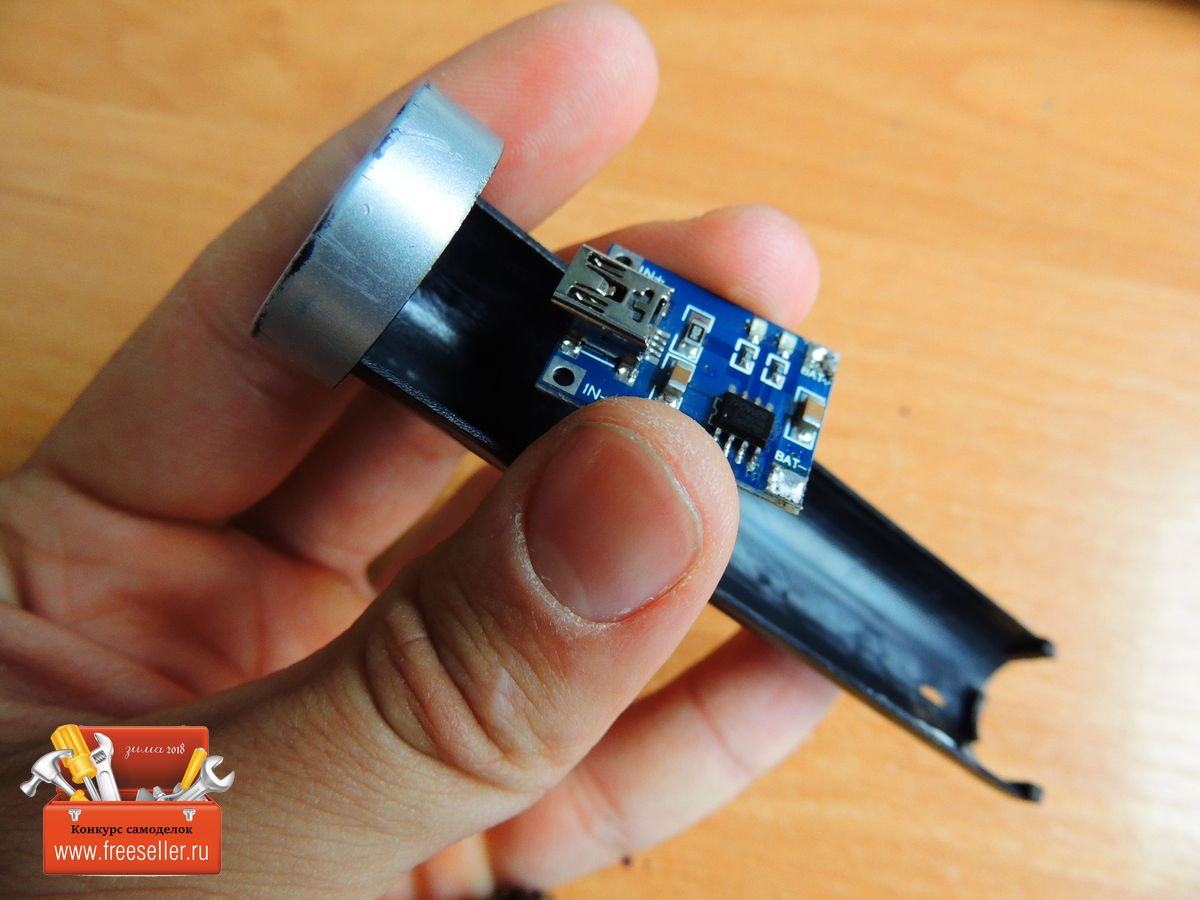

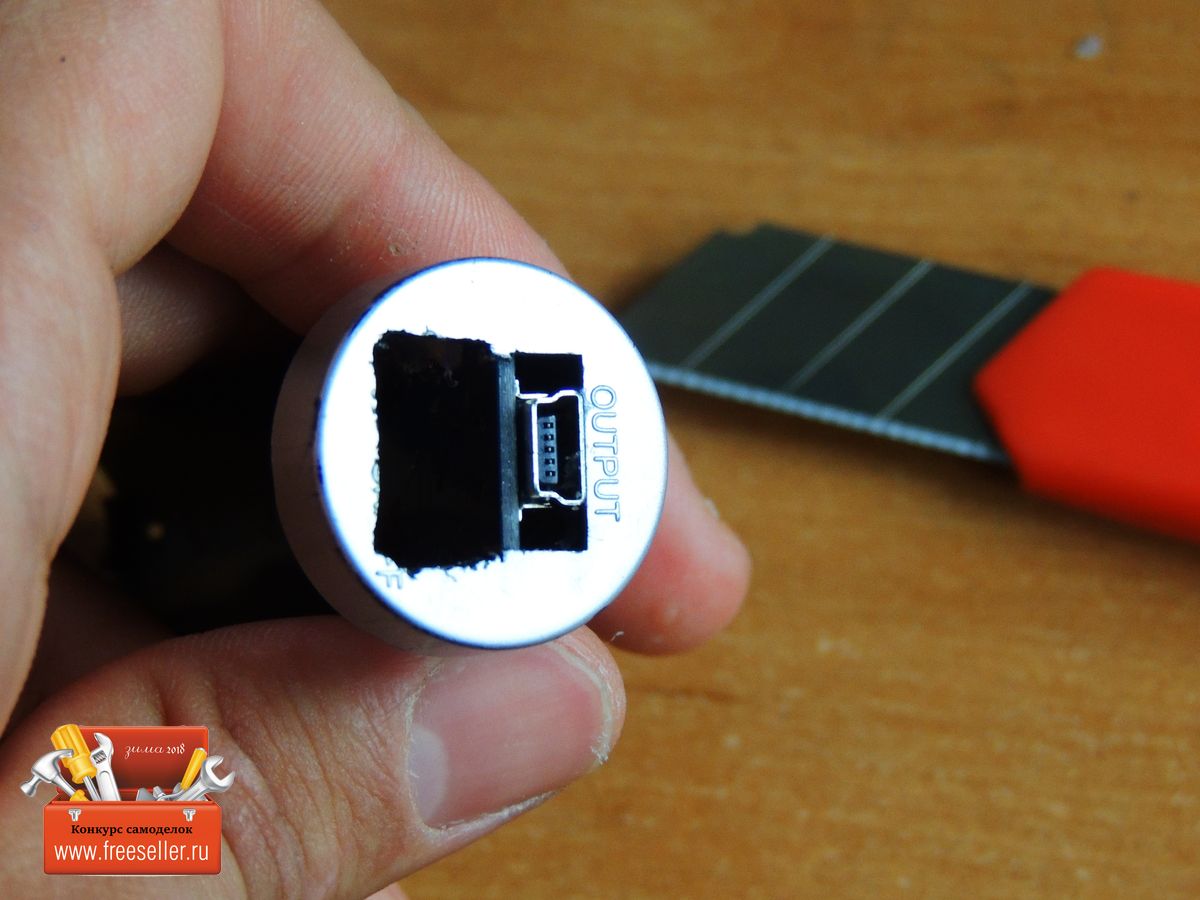

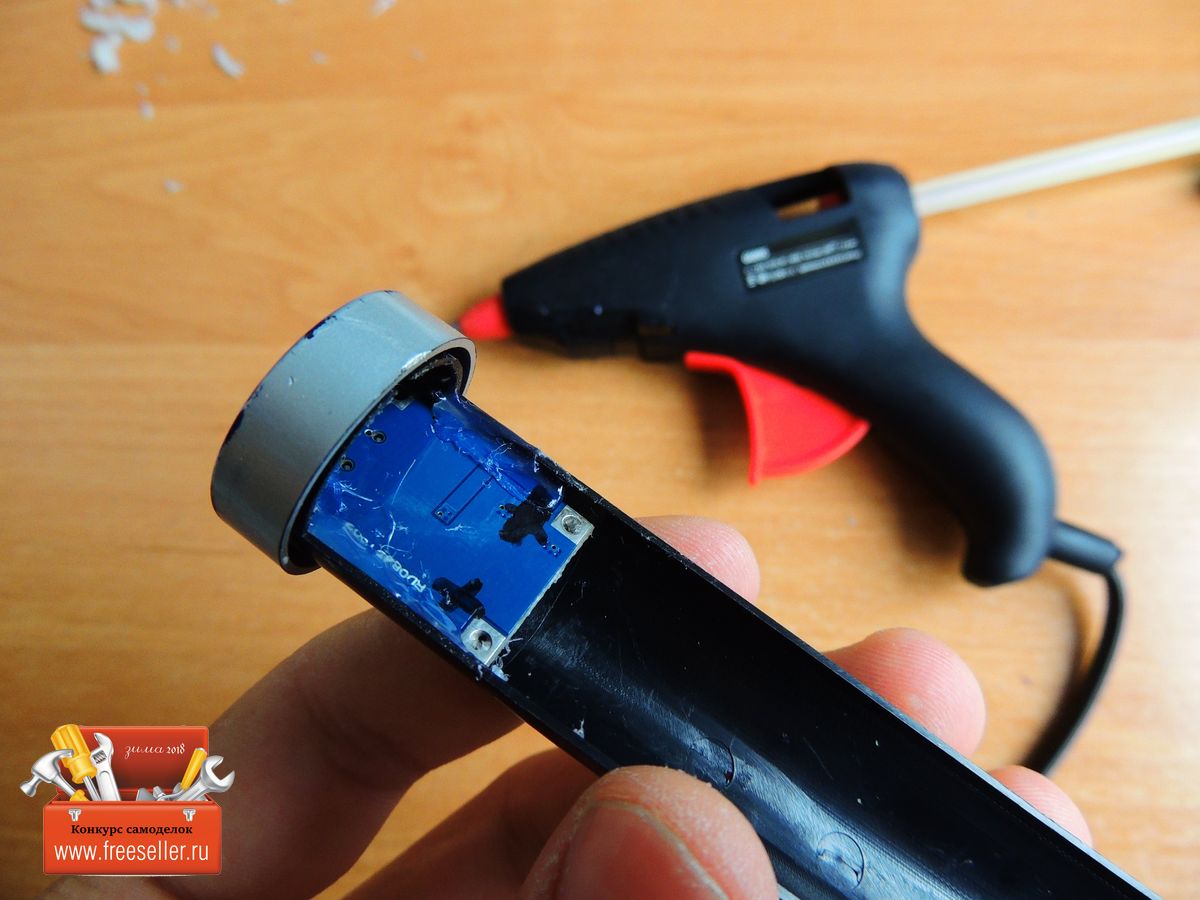

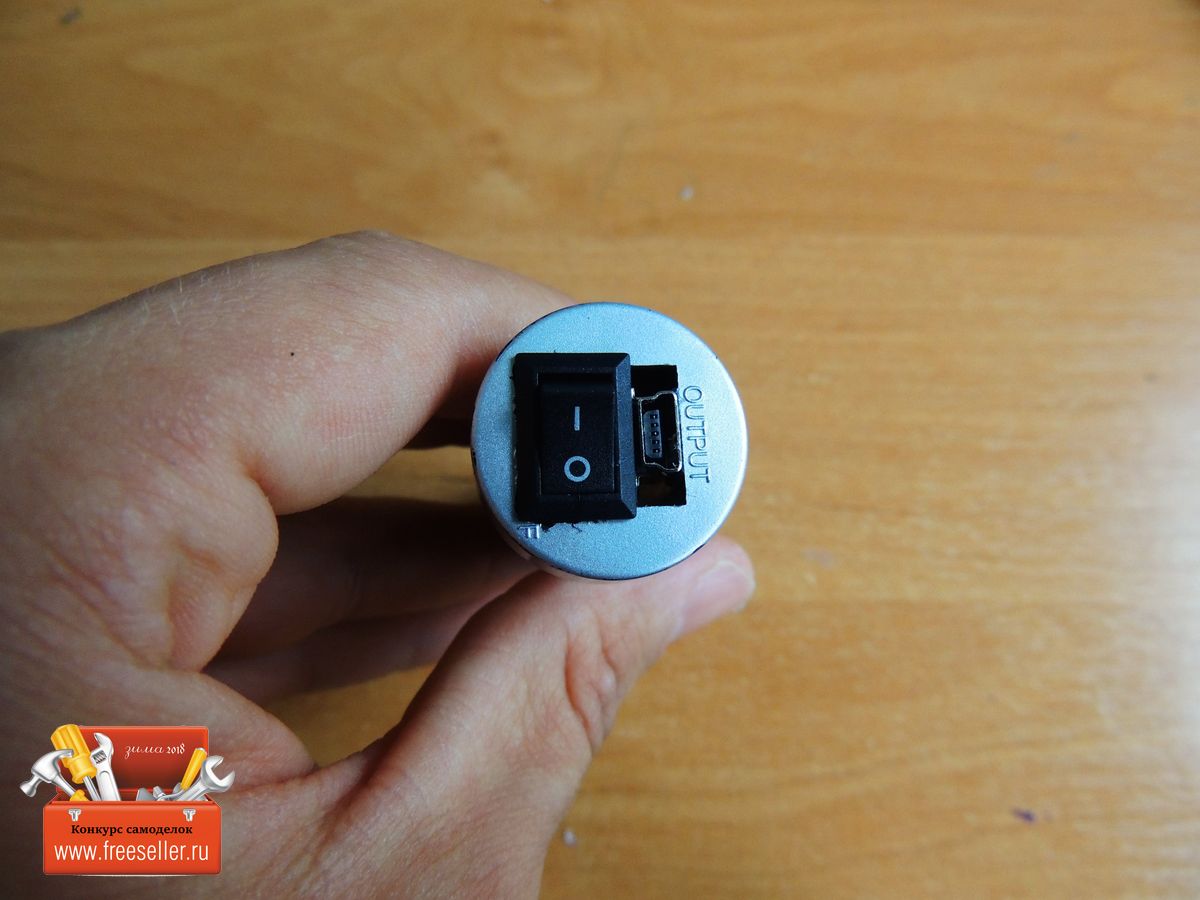

Для начала беру лоток от power bank, и немного его дорабатываю, а именно устанавливаю модуль заряда Li-ion аккумуляторов, и вырезаю место под выключатель, все фиксирую на термоклей.

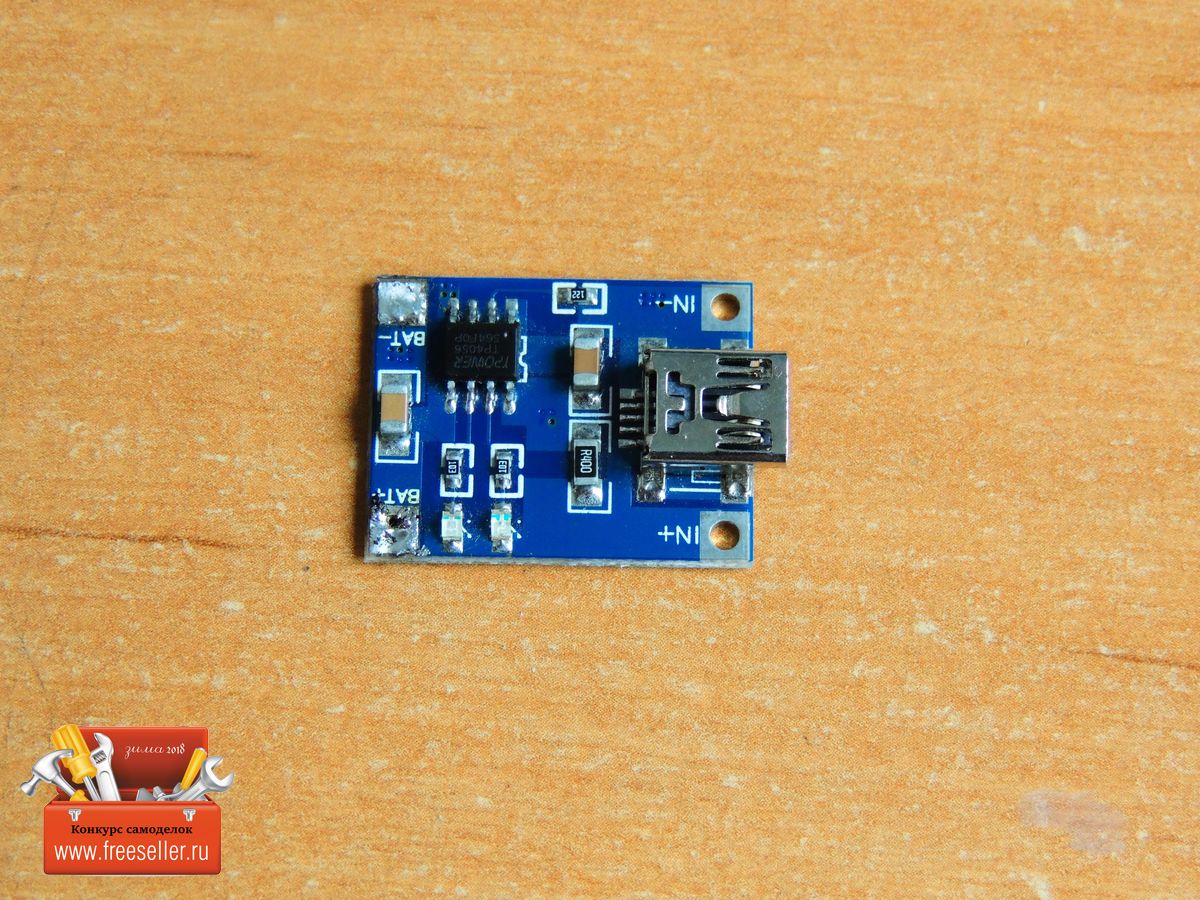

Модуль заряда li-ion аккумуляторов

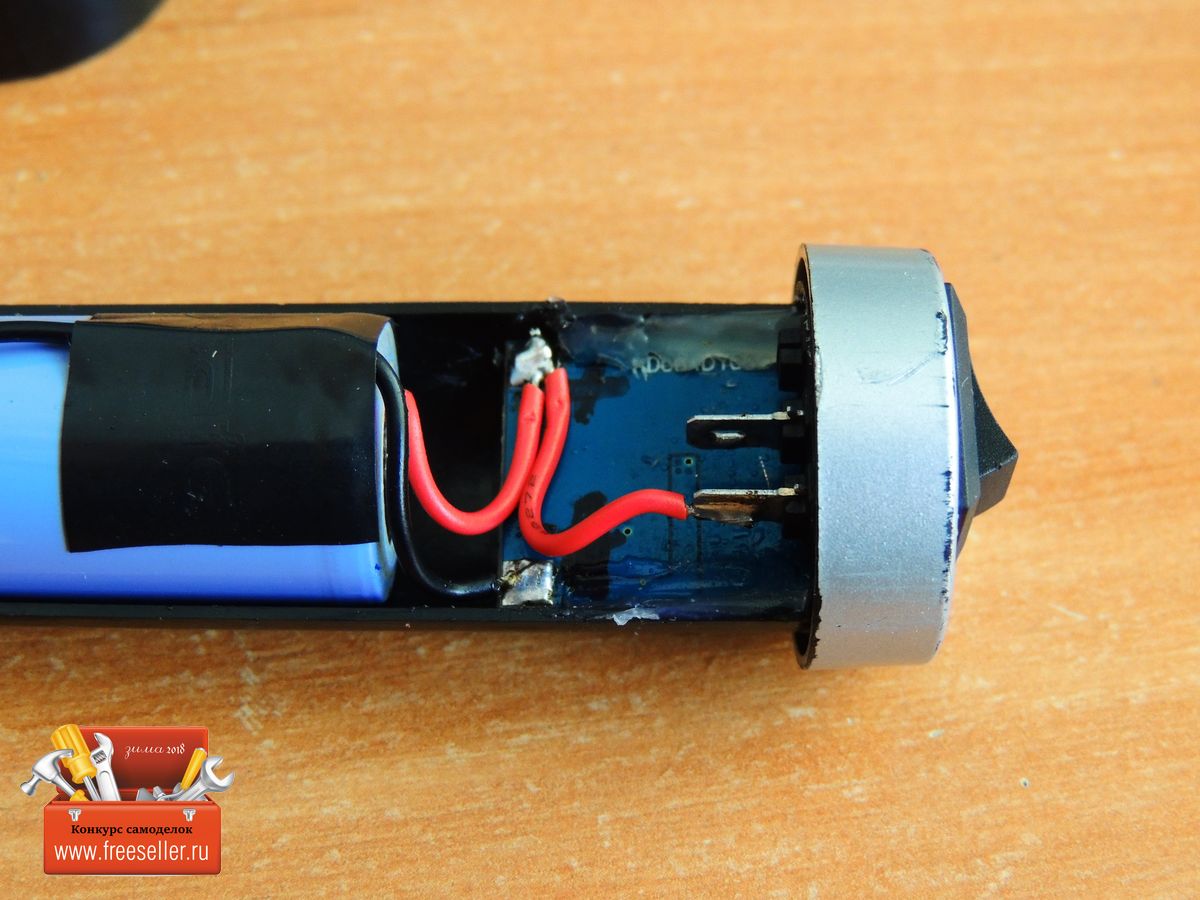

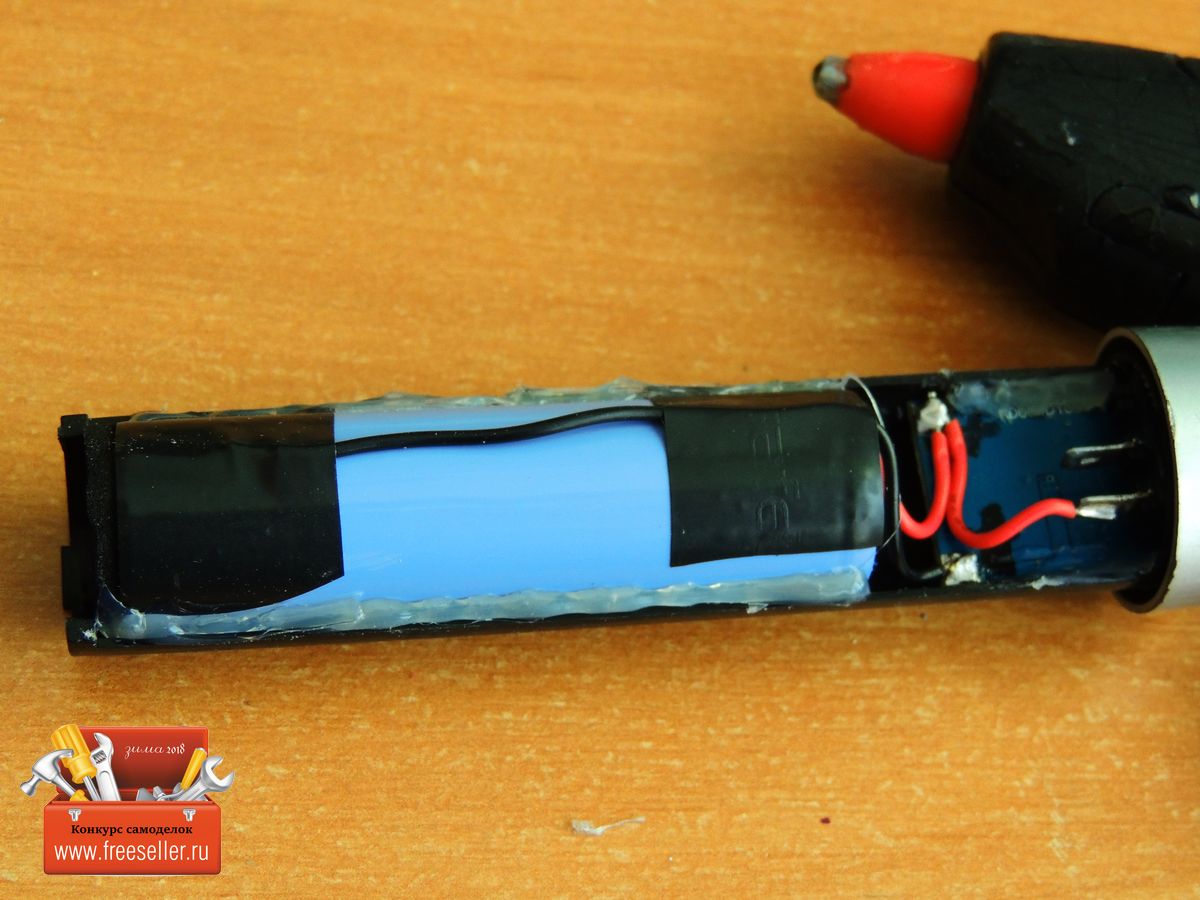

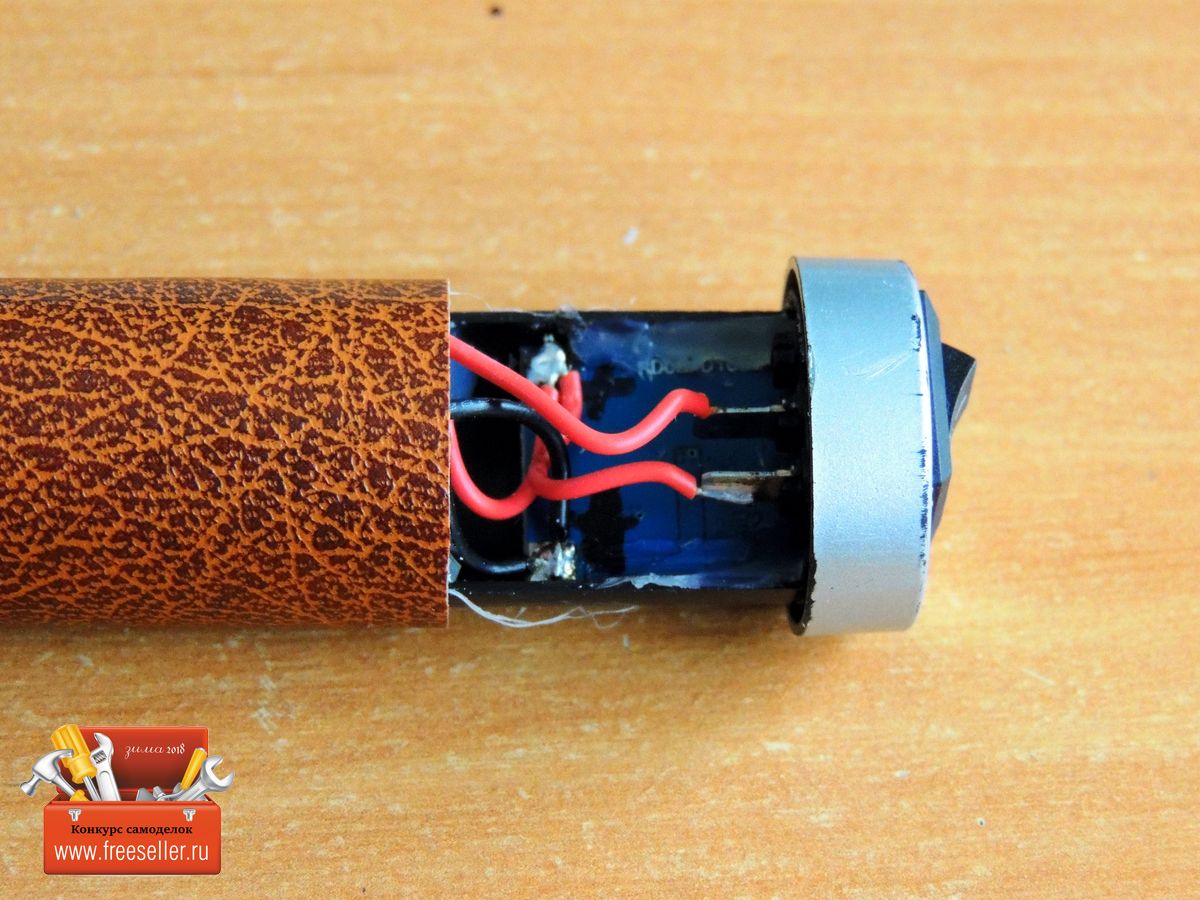

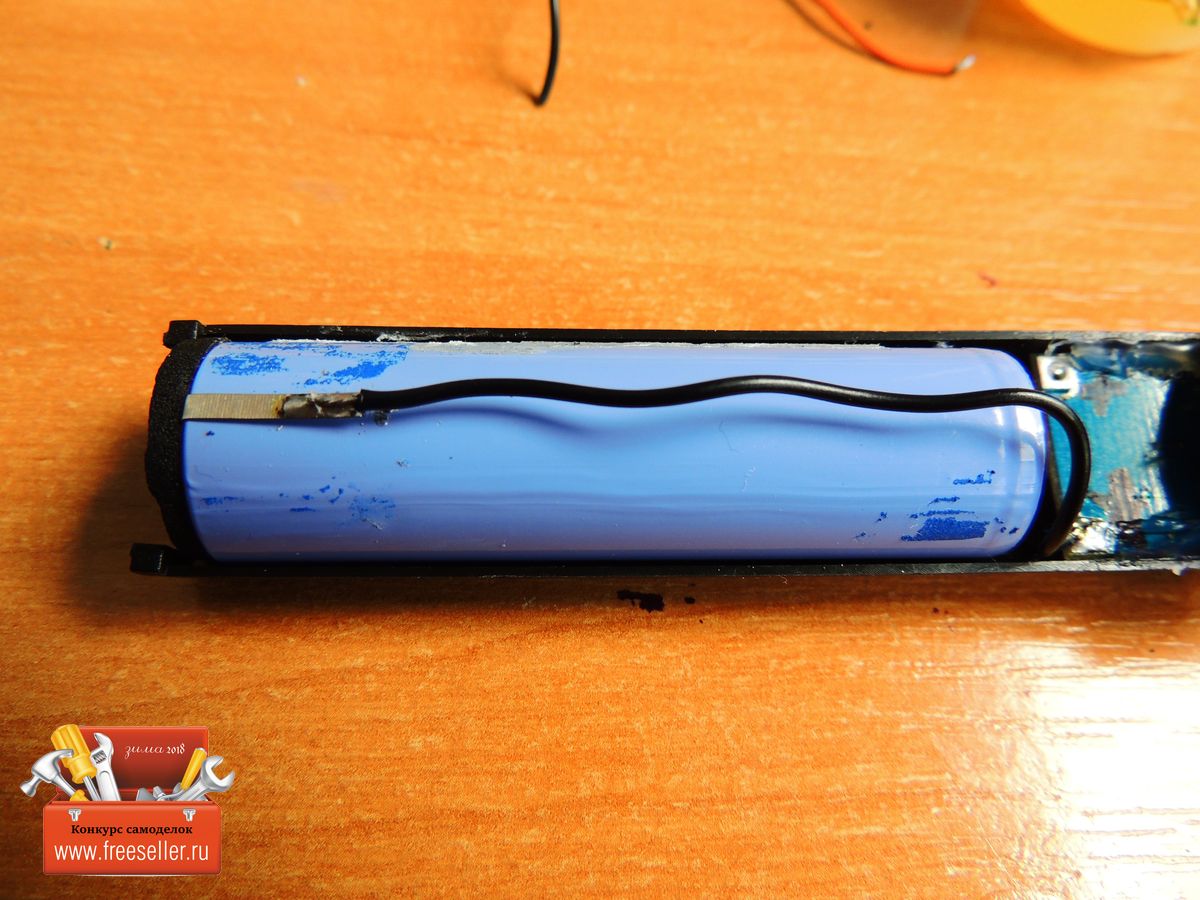

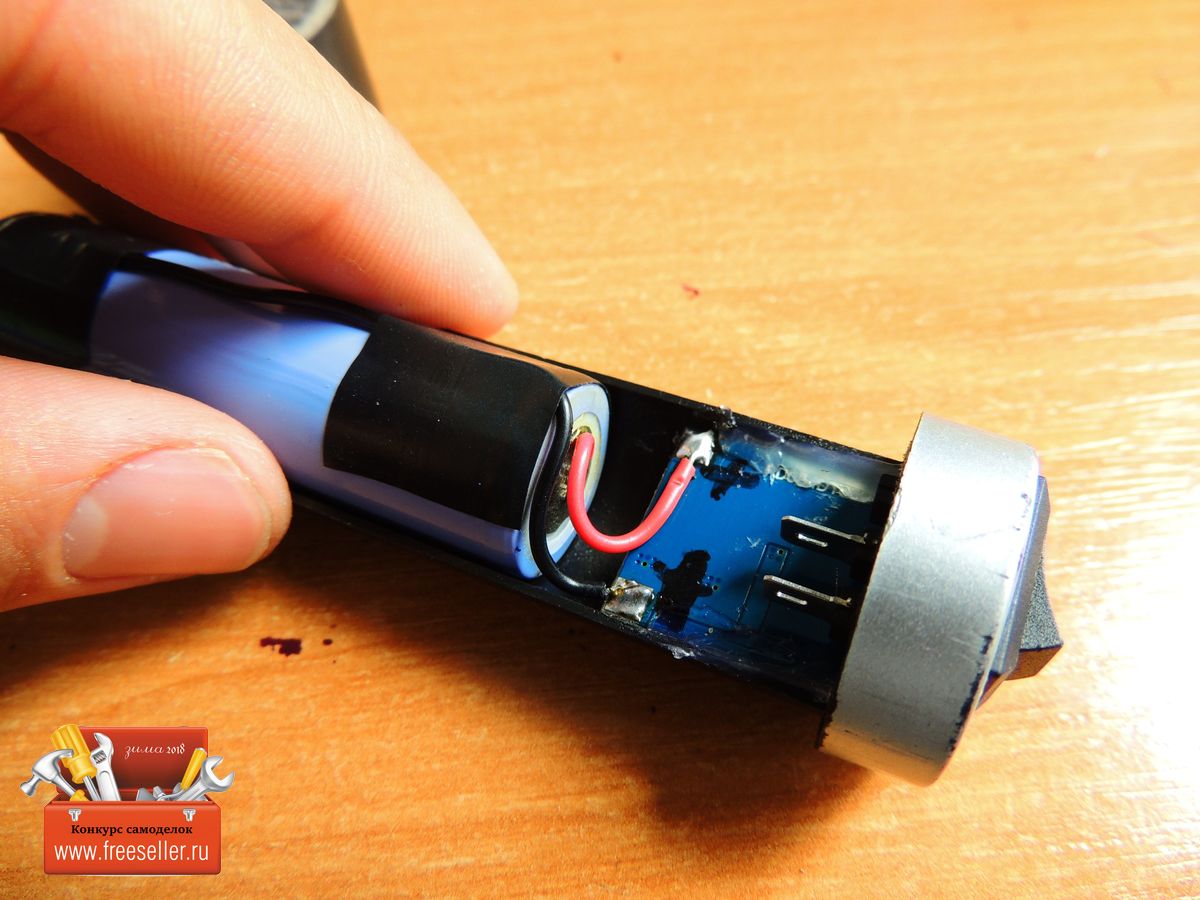

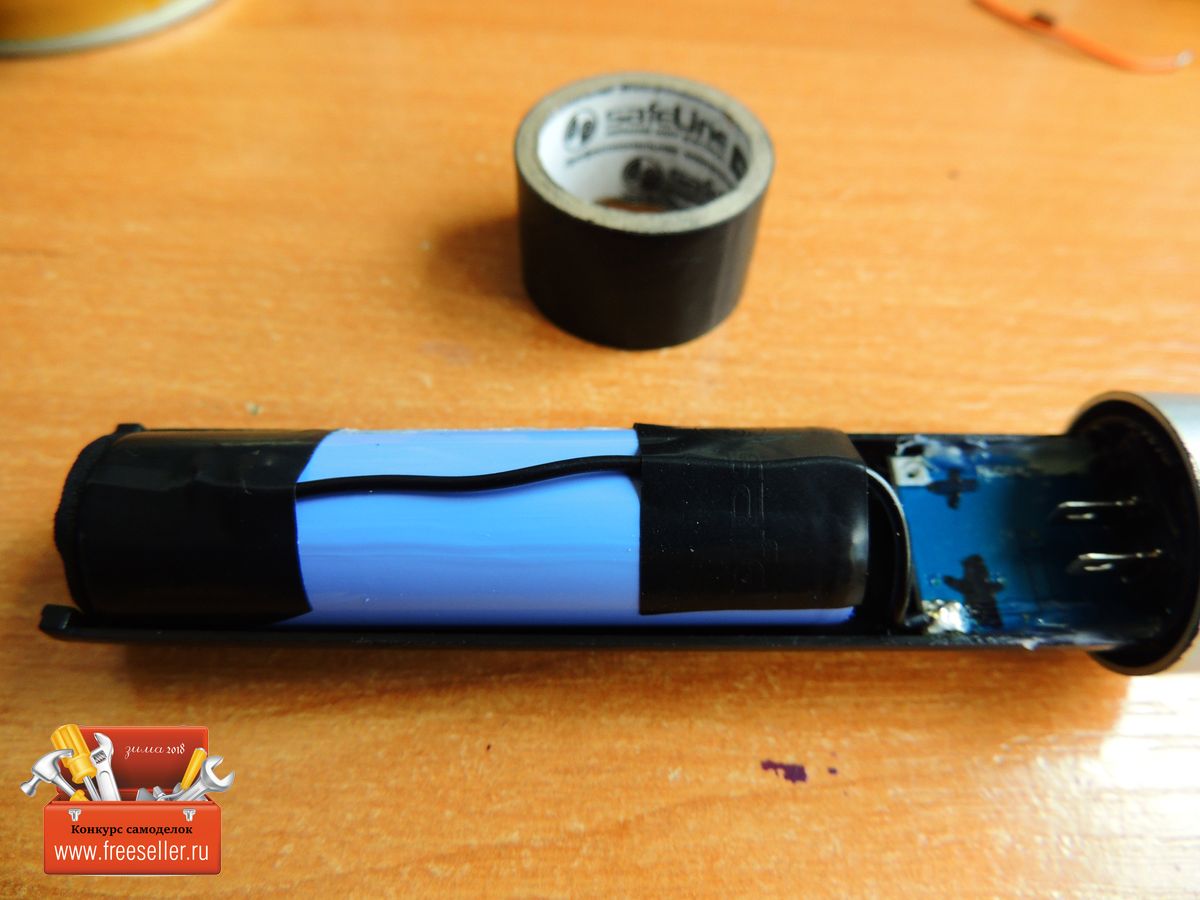

Затем устанавливаю аккумуляторную батарею и припаиваю провода к модулю заряда, затем к выключателю и т. д. Особо описывать этот процесс не буду, для этого прилагаю схему подключения.

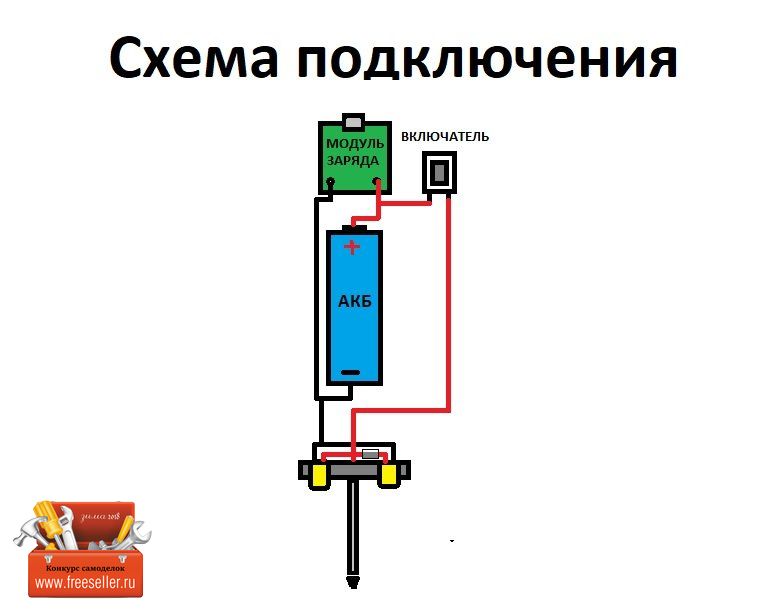

Схема подключения

Аккумуляторный паяльник своими руками. Схема подключения

Вот мы и подошли к финальной части!

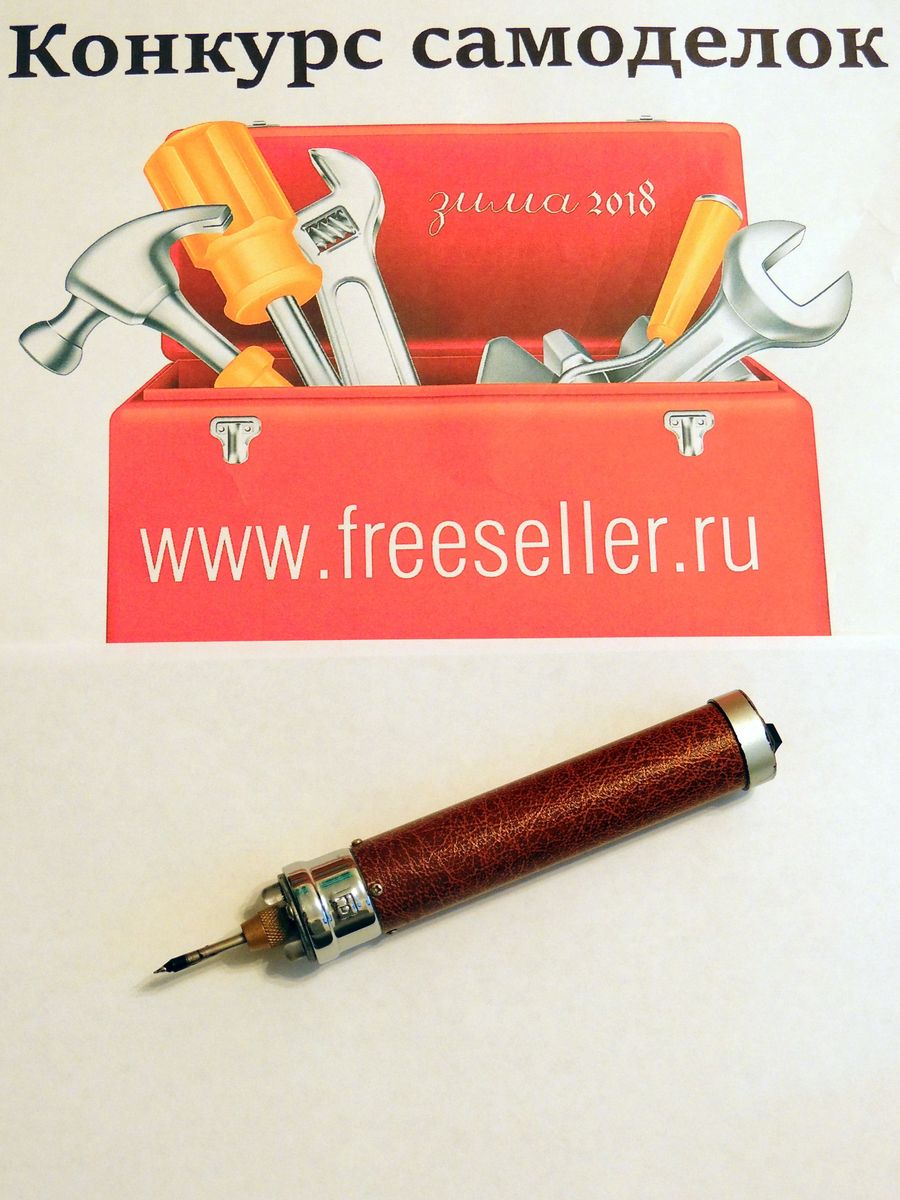

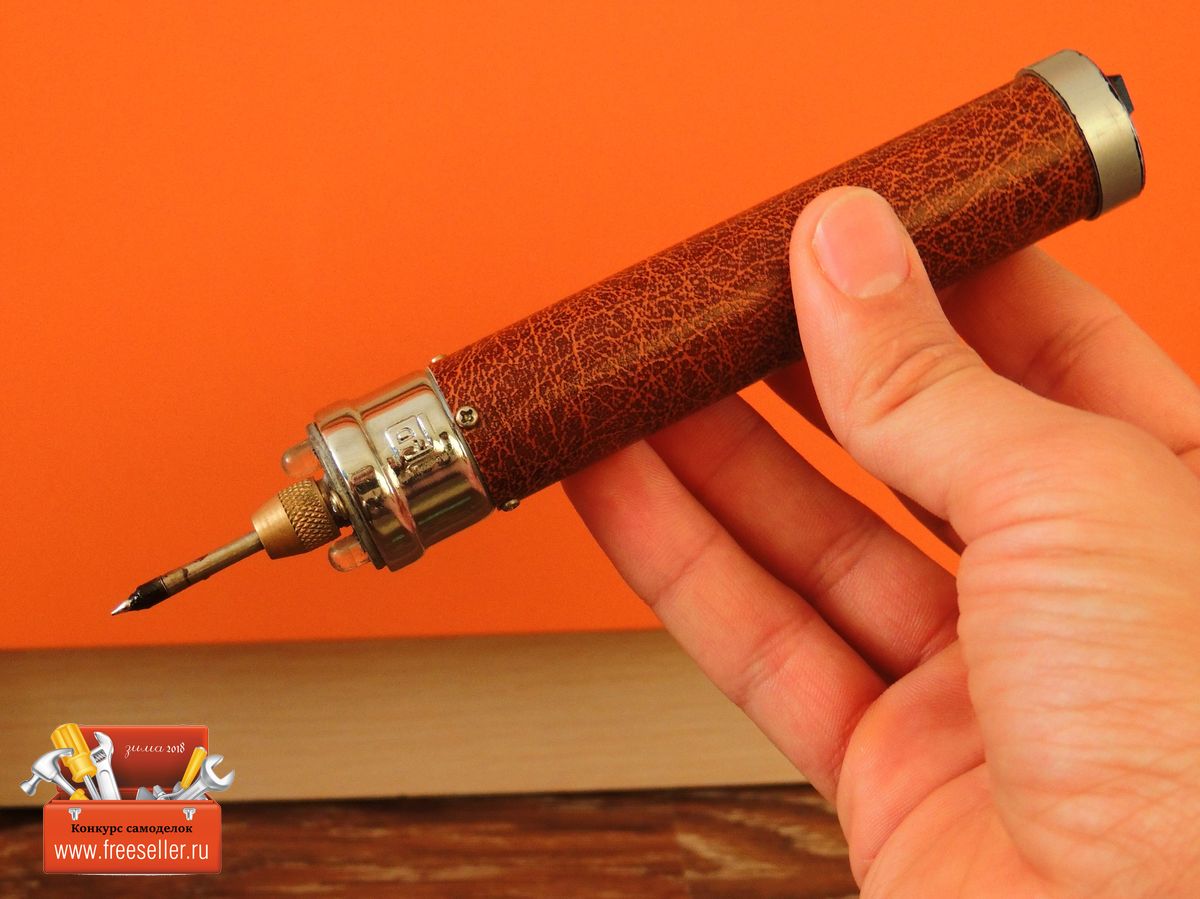

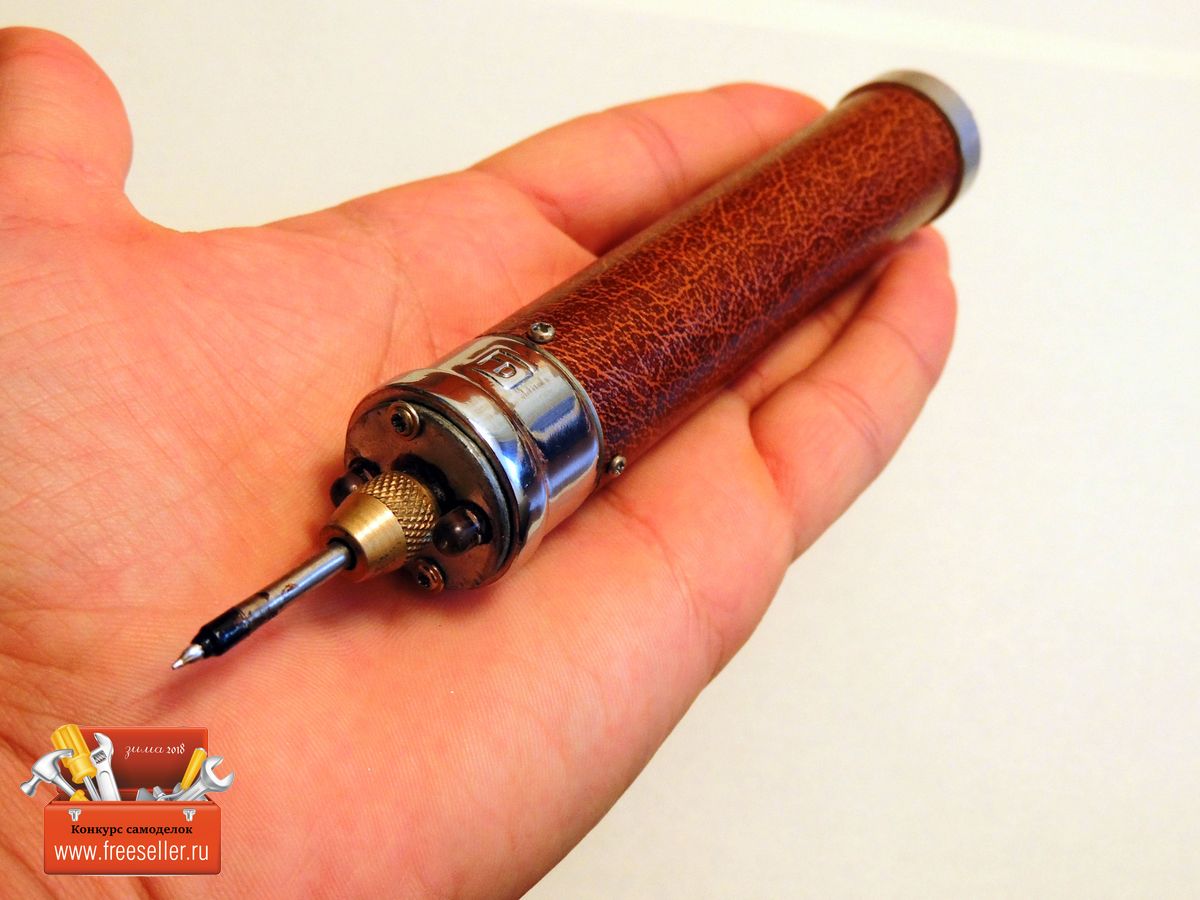

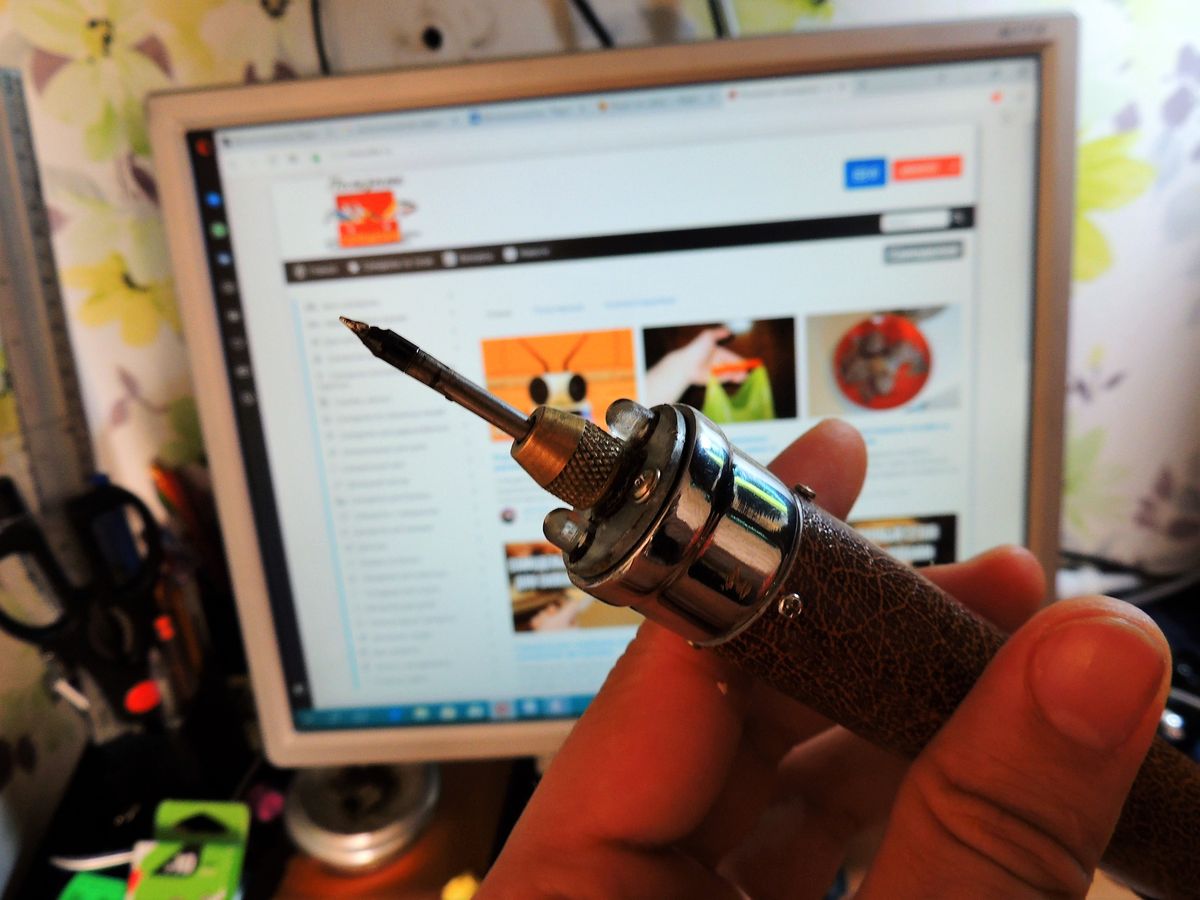

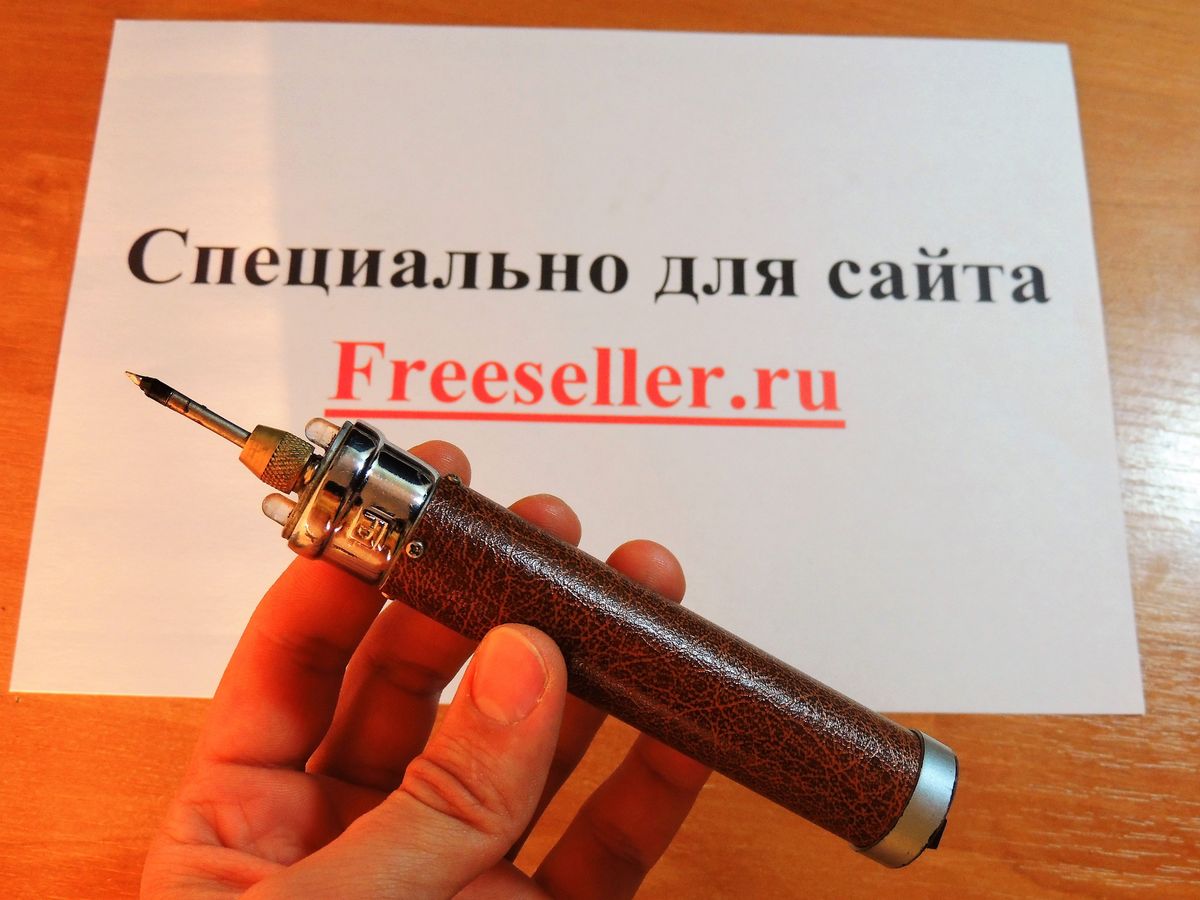

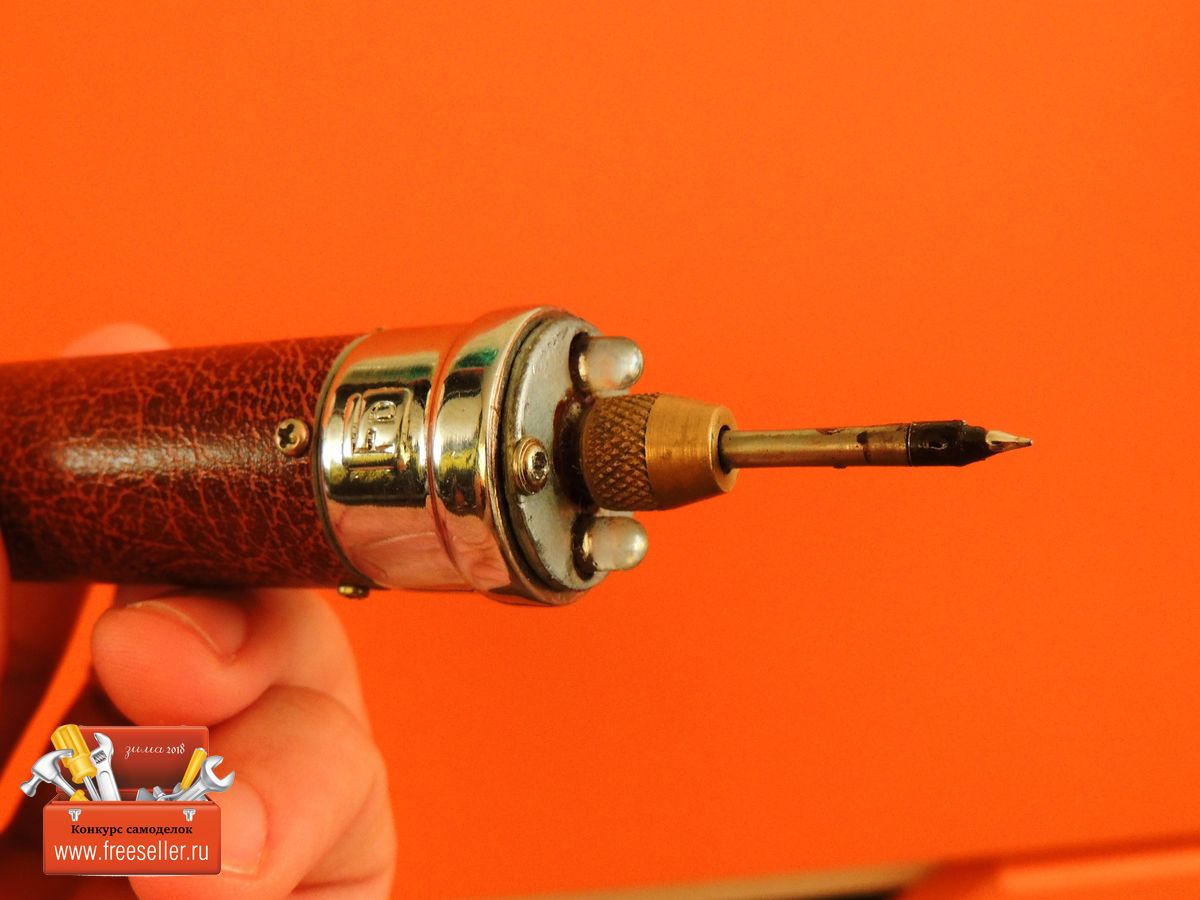

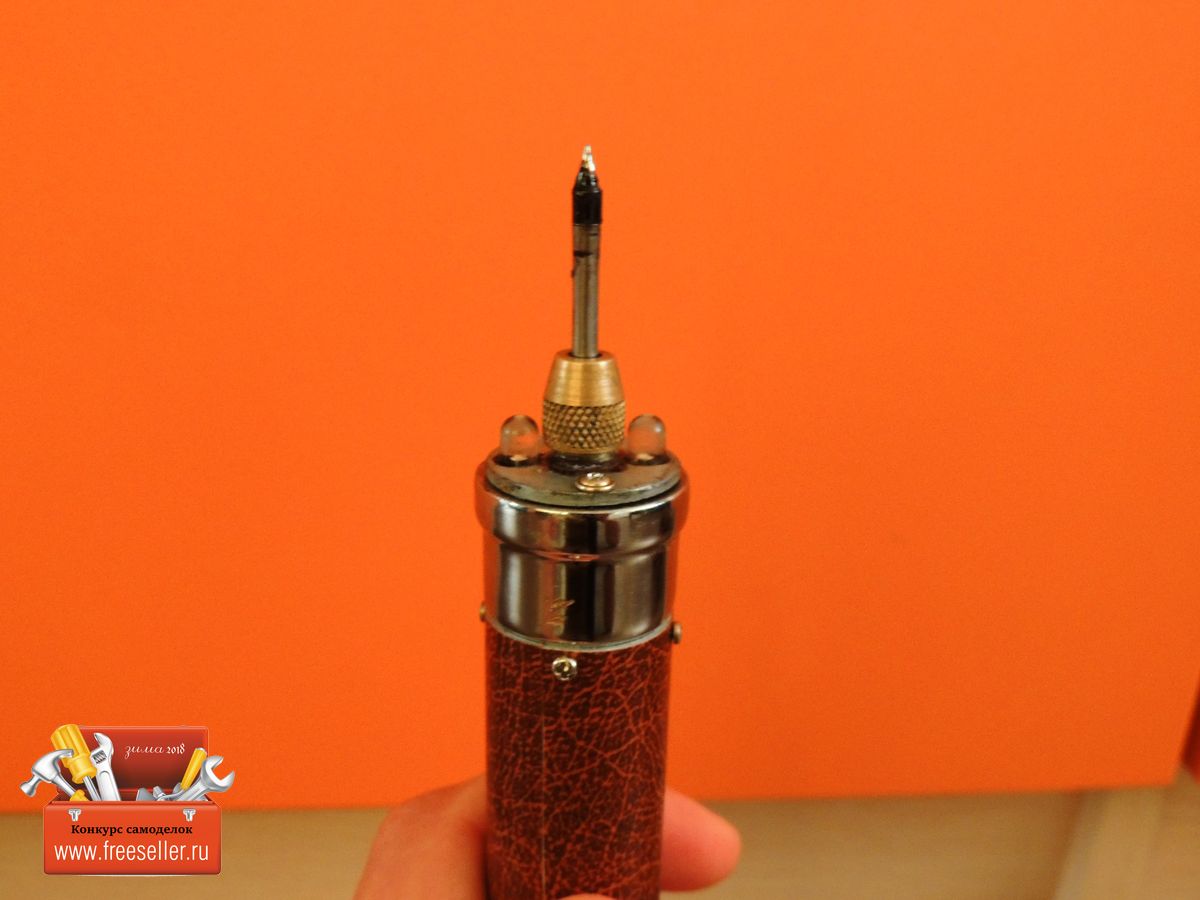

Фотографии самодельного аккумуляторного паяльника

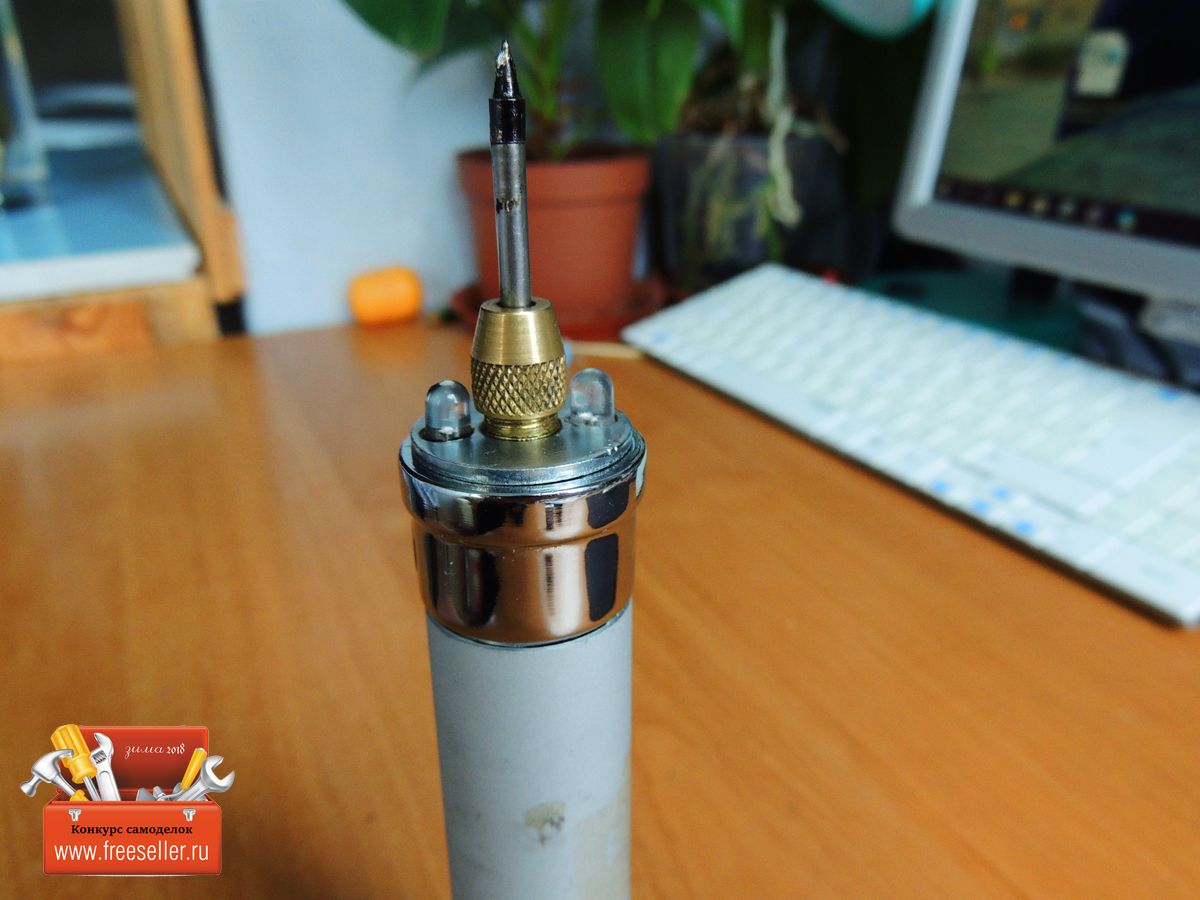

Все спаянно и готово к работе.


Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.Аккумуляторный паяльник своими руками.

Испытания самодельного паяльника

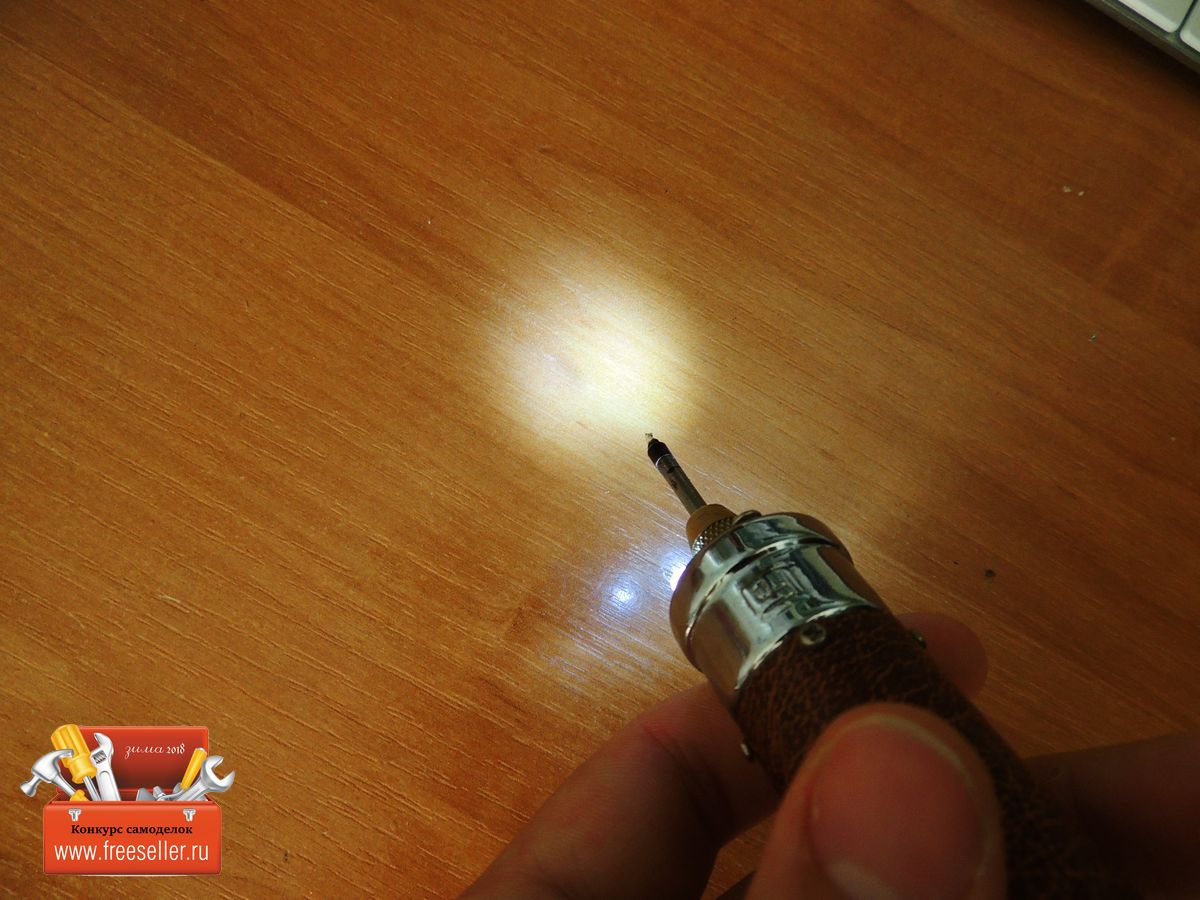

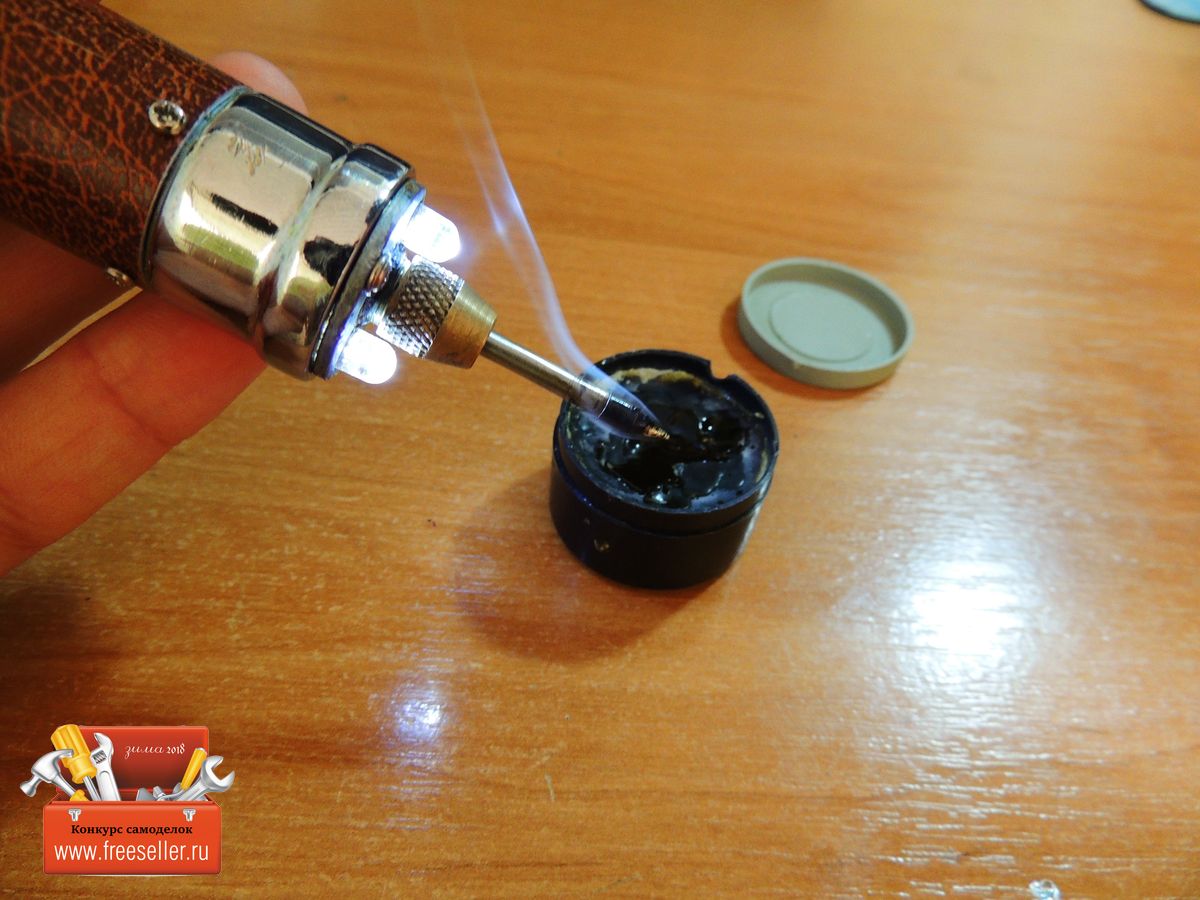

Провожу проверку на работоспособность.

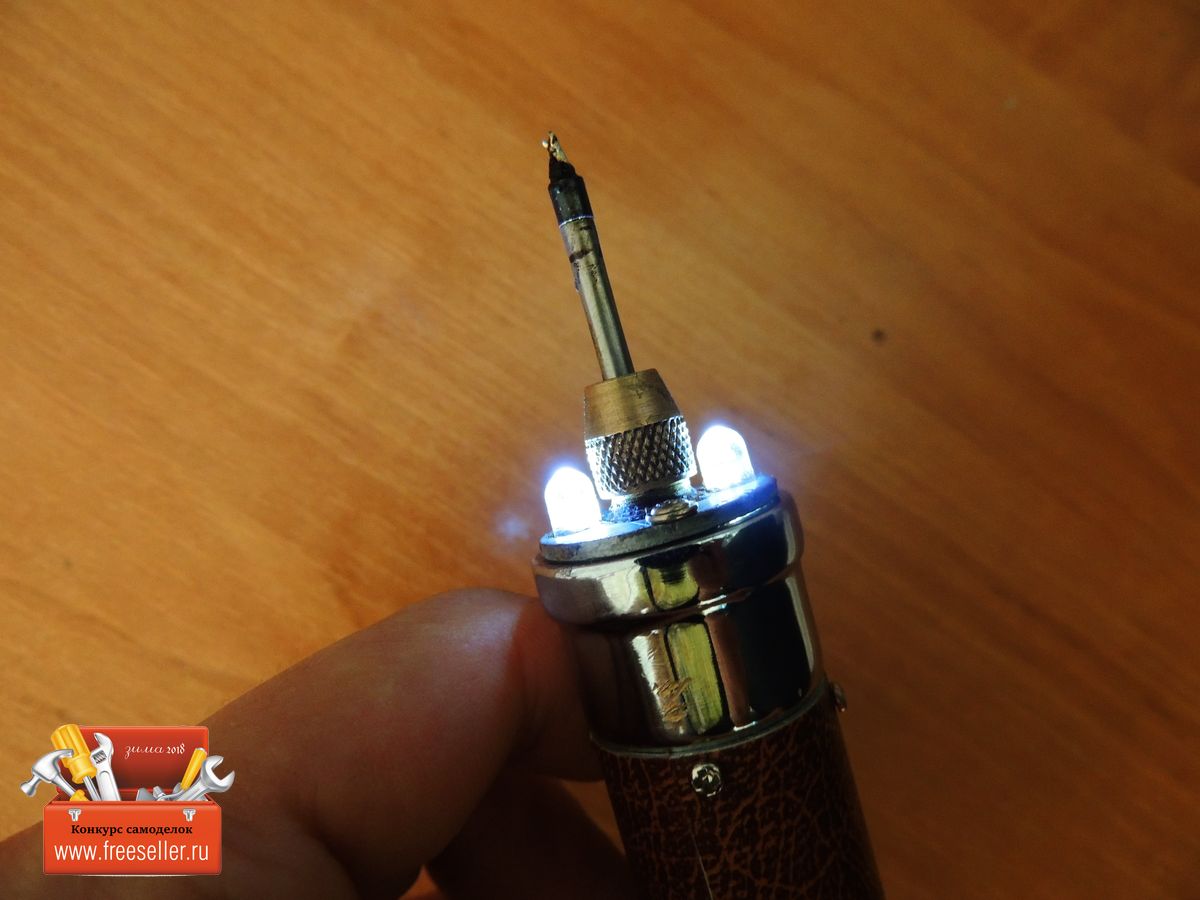

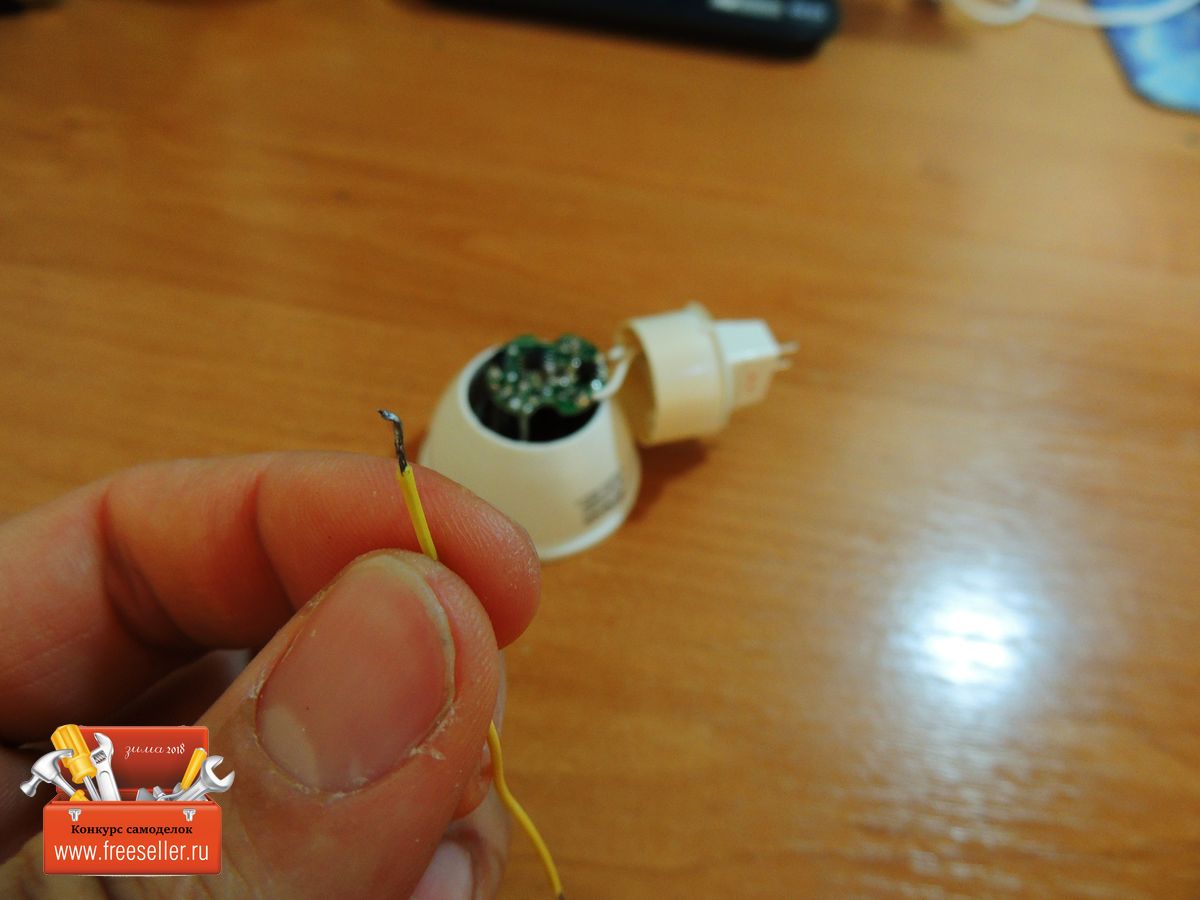

Аккумуляторный паяльник с подсветкой своими руками Аккумуляторный паяльник с подсветкой своими руками Пайка самодельный аккумуляторным паяльником Пайка самодельный аккумуляторным паяльником Пайка самодельный аккумуляторным паяльником Пайка самодельный аккумуляторным паяльником

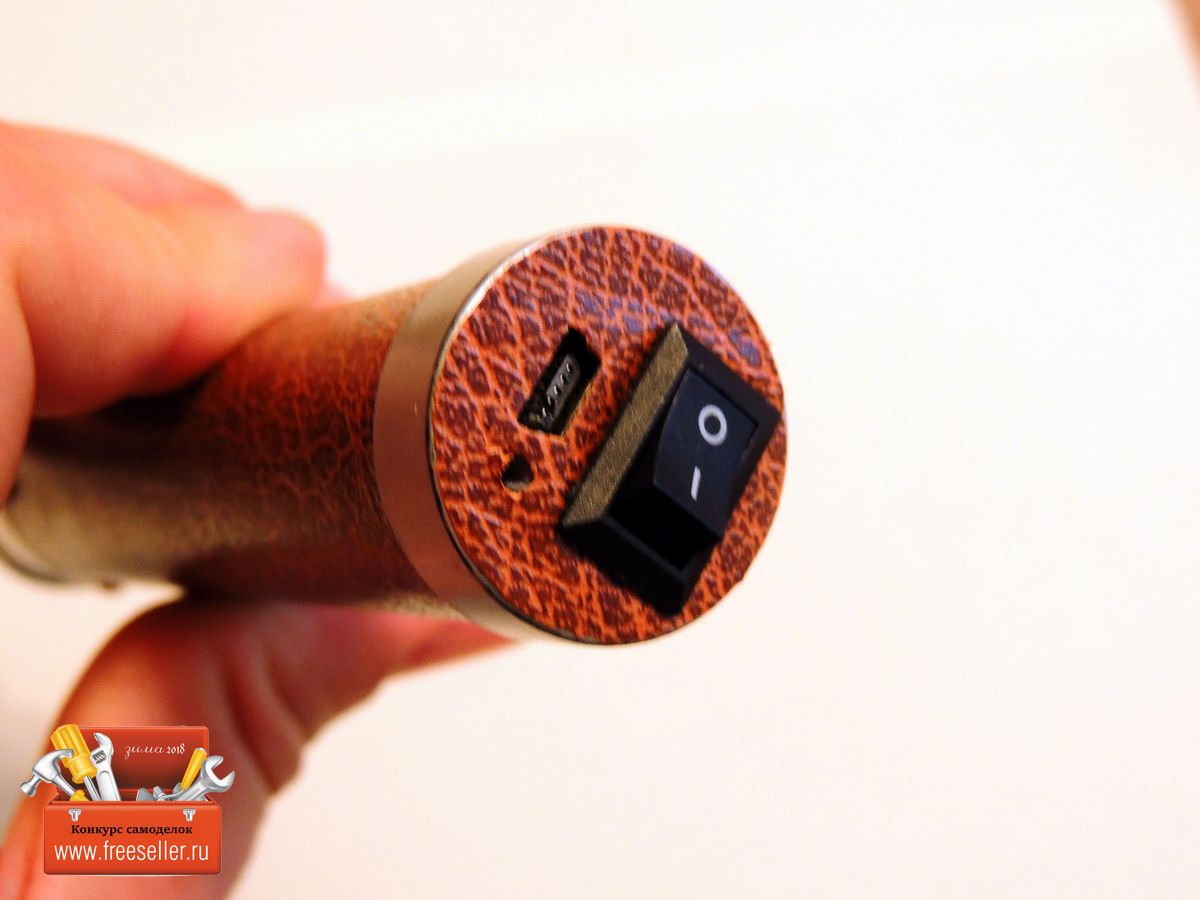

Индикация заряда видна через отверстие, проделанное возле выключателя, выводить специальный светодиод не стал, так как на модуле заряда он уже встроен.


Индикация заряда аккумуляторного паяльника

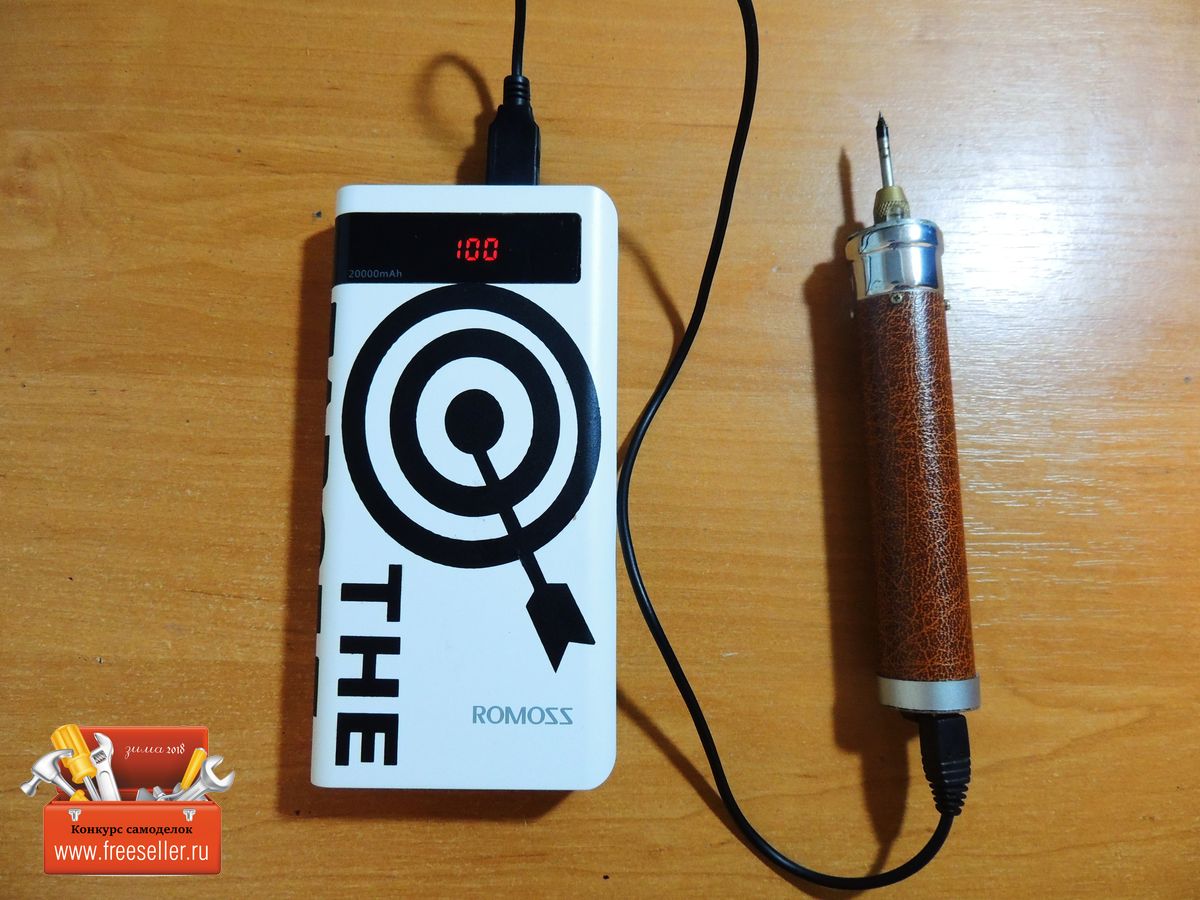

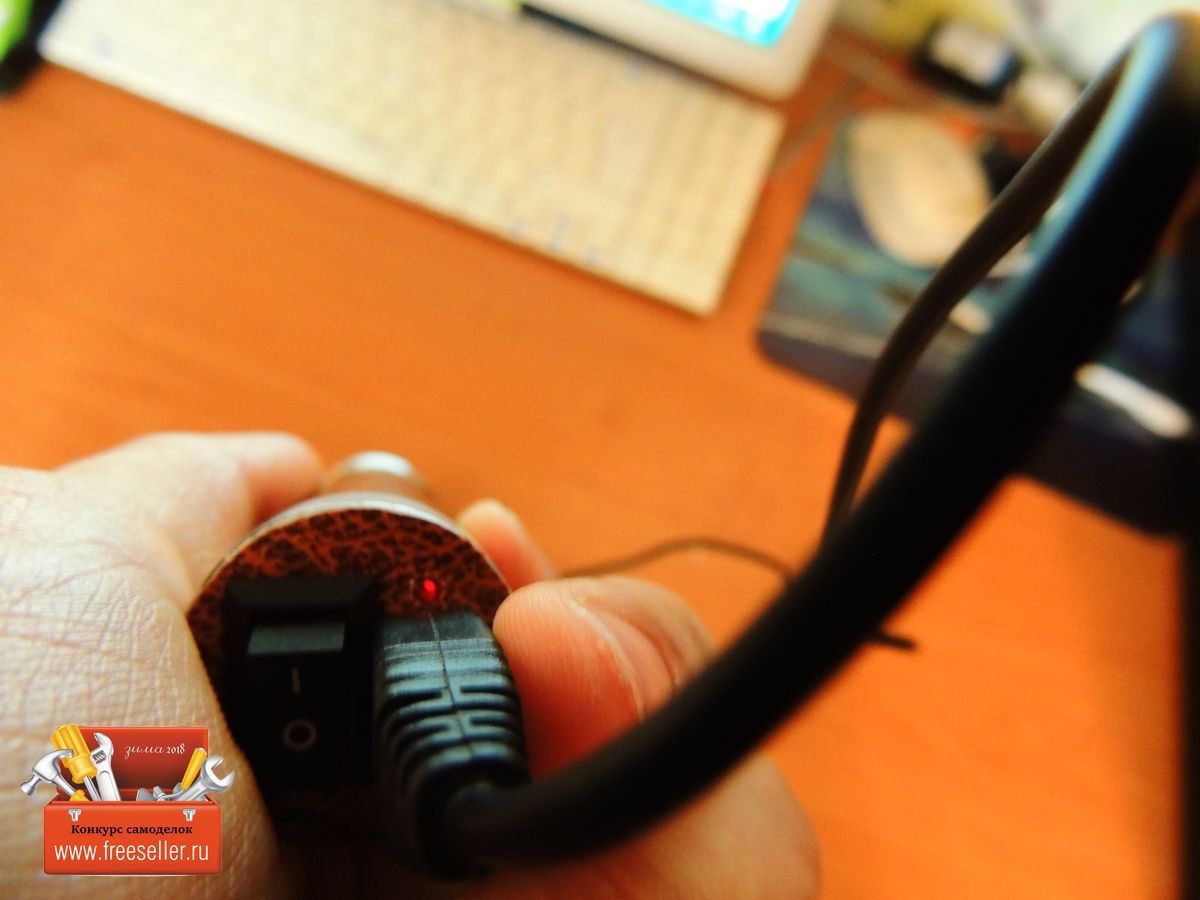

При необходимости, когда батарея садится, подключаю паяльник к power bank, и таким образом паяю дальше.


Самодельный аккумуляторный паяльник и Power bankСамодельный аккумуляторный паяльник и Power bank

От себя хочу добавить, что паяльник вышел удачным, уж очень он меня выручает, особенно в те моменты, когда необходимо что-то припаять, а розетки рядом нет, или просто не хочется возиться с проводами от сетевого паяльника.


Характеристики аккумуляторного паяльника


И немного о его характеристиках:


  • Паяю в основном мелкие элементы, так как жало на большее не рассчитано.
  • Заряда хватает примерно на 35-40 мин работы.
  • Время нагрева жала около 1 мин
  • Время зарядки 1,5 часа


На этом, пожалуй, все, если что непонятно — спрашивайте!

Спасибо за просмотр!

Всем добра!
