Зарядное устройство для li-ion аккумуляторов своими руками.

Как сделать зарядное устройство для li-ion аккумуляторов своими руками из подручных материалов практически даром.
Собираем простое зарядное для Литий-ионных аккумуляторов, практически из хлама.

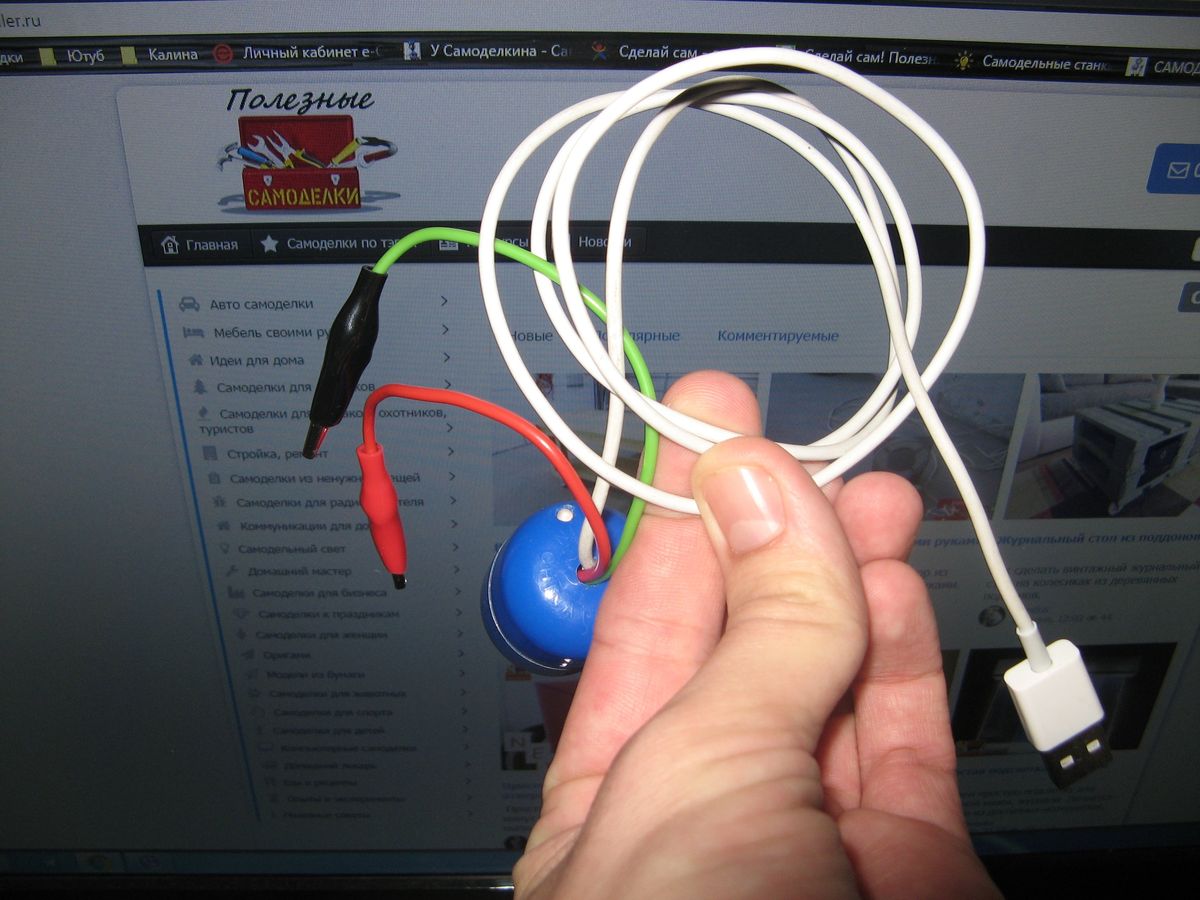

Зарядное устройство для li-ion аккумуляторов из хлама

Зарядное устройство для Li-ion аккумуляторов своими руками

Накопилось у меня большое количество аккумуляторов от ноутбучных аккумуляторов, формата 18650. Обдумывая как их заряжать, я решил не заморачиваться с китайскими модулями, да и закончились они у меня к тому времени. Решил собрать воедино две схемы. Датчик тока и плата BMS с аккумулятора мобильного телефона. Проверено на практике. Хоть и схема примитивная, но она работает и успешно, ни одного аккумулятора не пострадало.

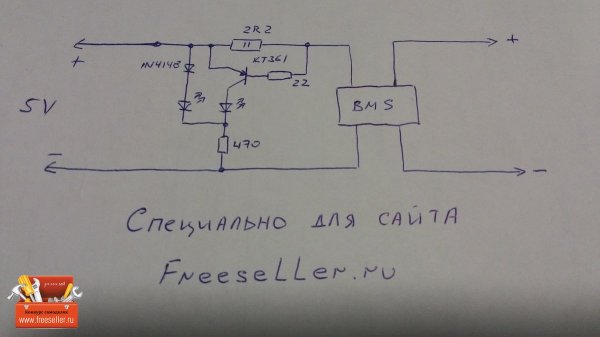

Схема зарядного устройства


Схема зарядного устройства для зарядки li-ion аккумуляторов
Схема зарядного устройства для зарядки li-ion аккумуляторов.

Материалы и инструменты


  • шнур USB;
  • крокодильчики;
  • плата защиты BMS;
  • пластиковое яйцо от киндера;
  • два светодиода разного цвета;
  • транзистор кт361;
  • резисторы на 470 и 22 ома;
  • двухватный резистор 2.2 ома;
  • один диод IN4148;
  • инструменты.

Изготовление зарядного устройства

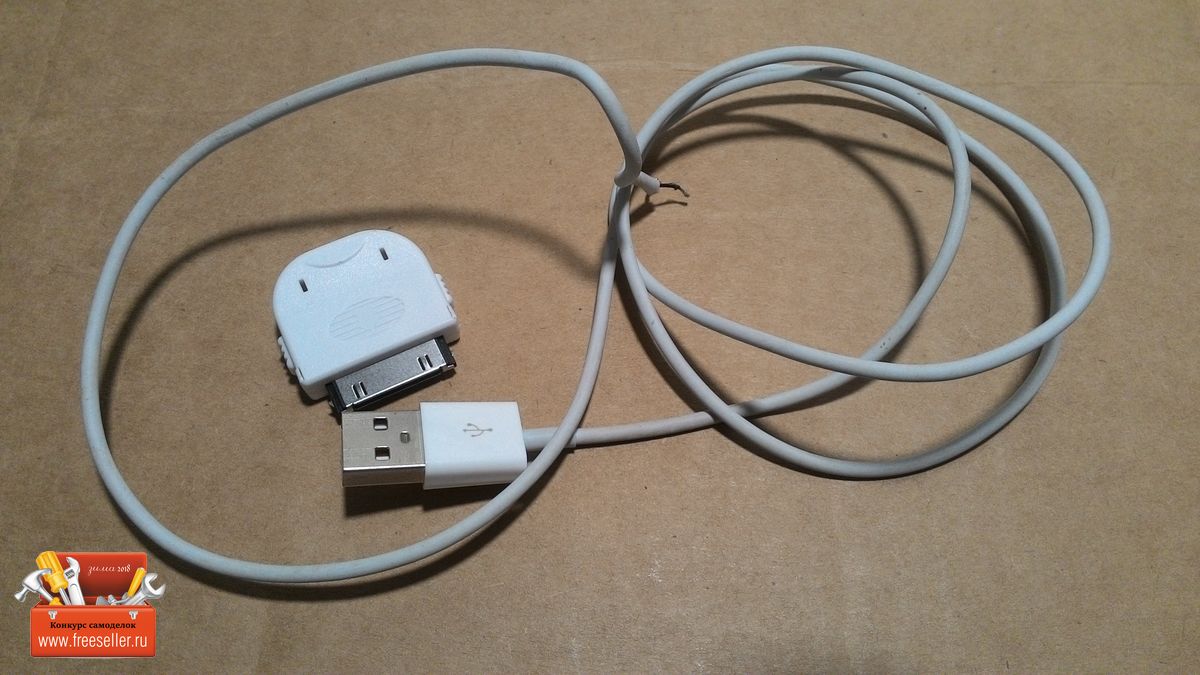

Шнур USB разбираем и снимаем разъем. У меня это от какого-то аипада.

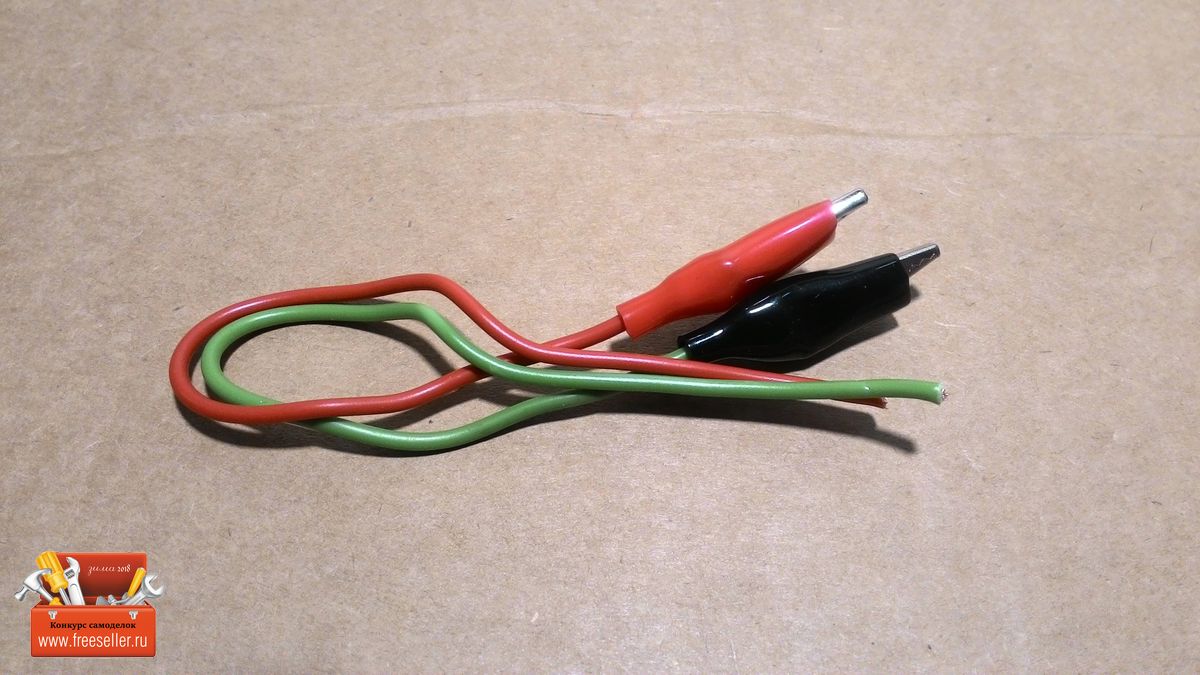

К крокодилам припаиваем провода.

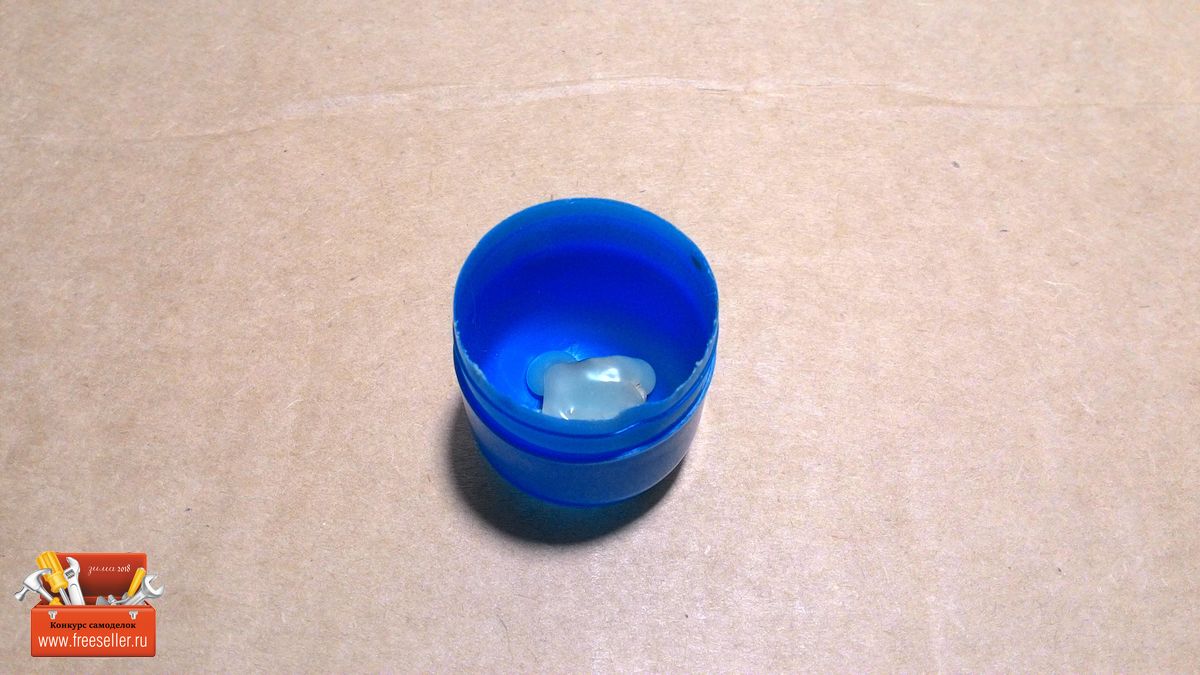

Глубокую часть пластикового киндера утяжеляем, я залил гайку М6 термоклеем.

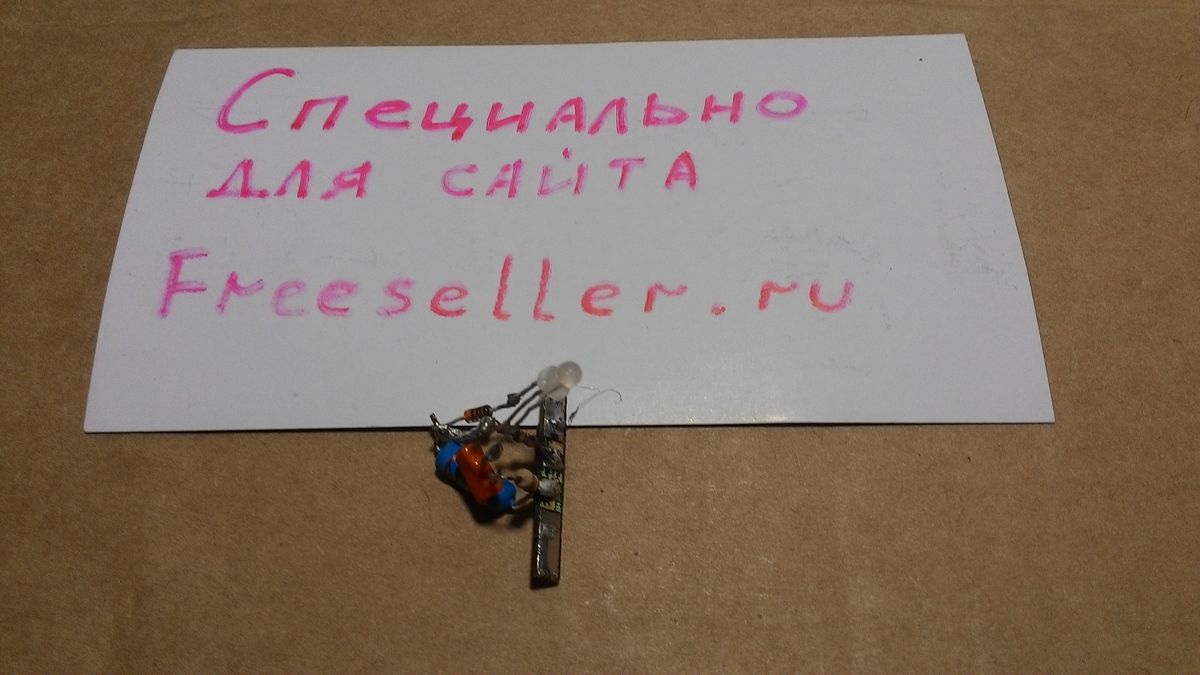

Спаиваем нашу простую схемку. Все сделано навесным монтажом и распаяно на плате BMS. Светодиод я применил сдвоенный, но можно два одноцветных. Транзистор выпаял из старой советской радио-аппаратуры.

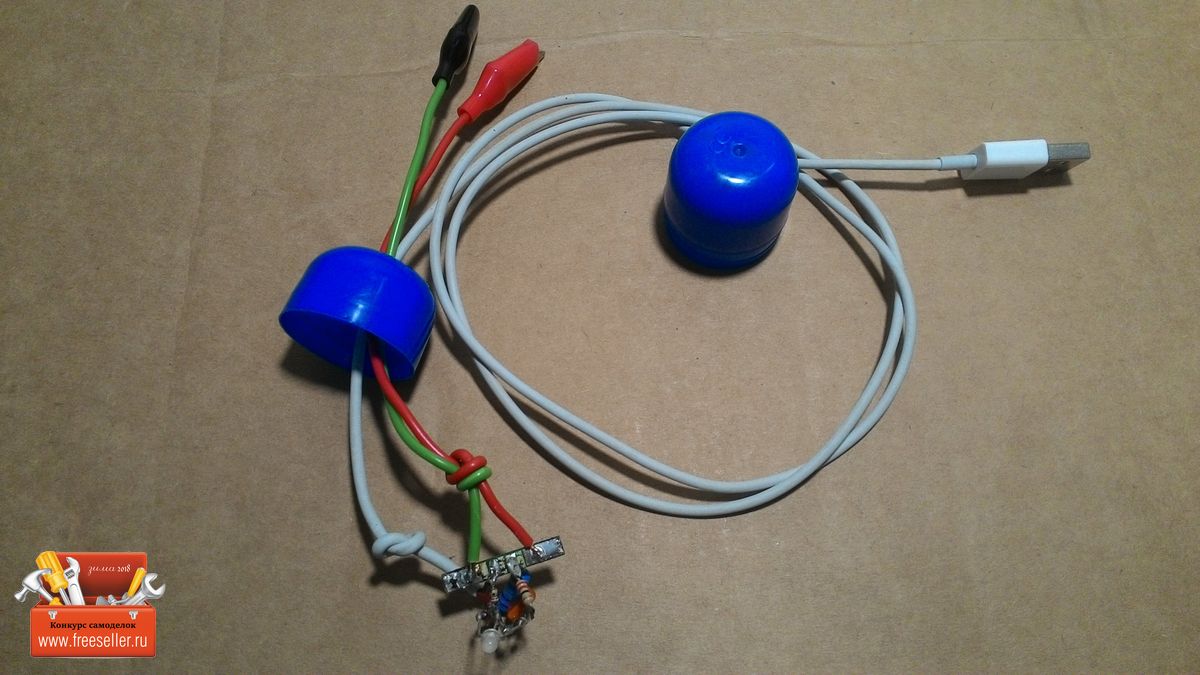

Провода продеваем в отверстие второй, мелкой, половинке пластикового киндера. Припаиваем схему.

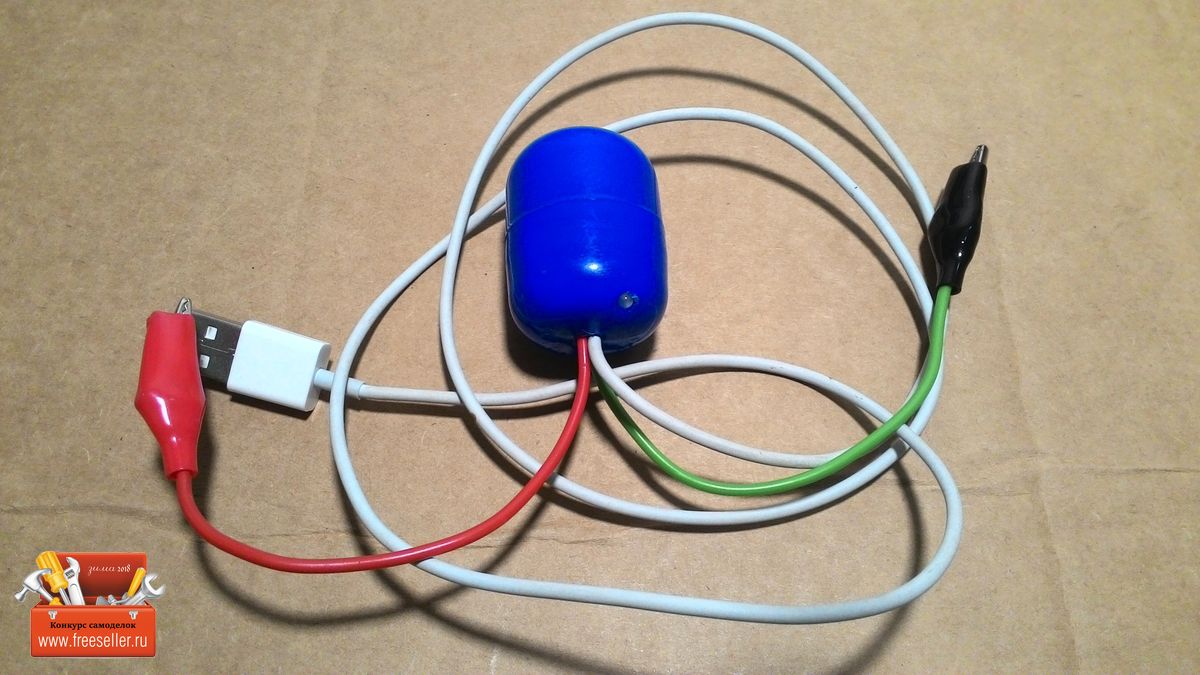

Все компактно запихиваем в пластиковое яйцо. Для светодиода делаем отверстие.


Подключаем к USB порту пк или китайской зарядке, у них тока все равно мало.

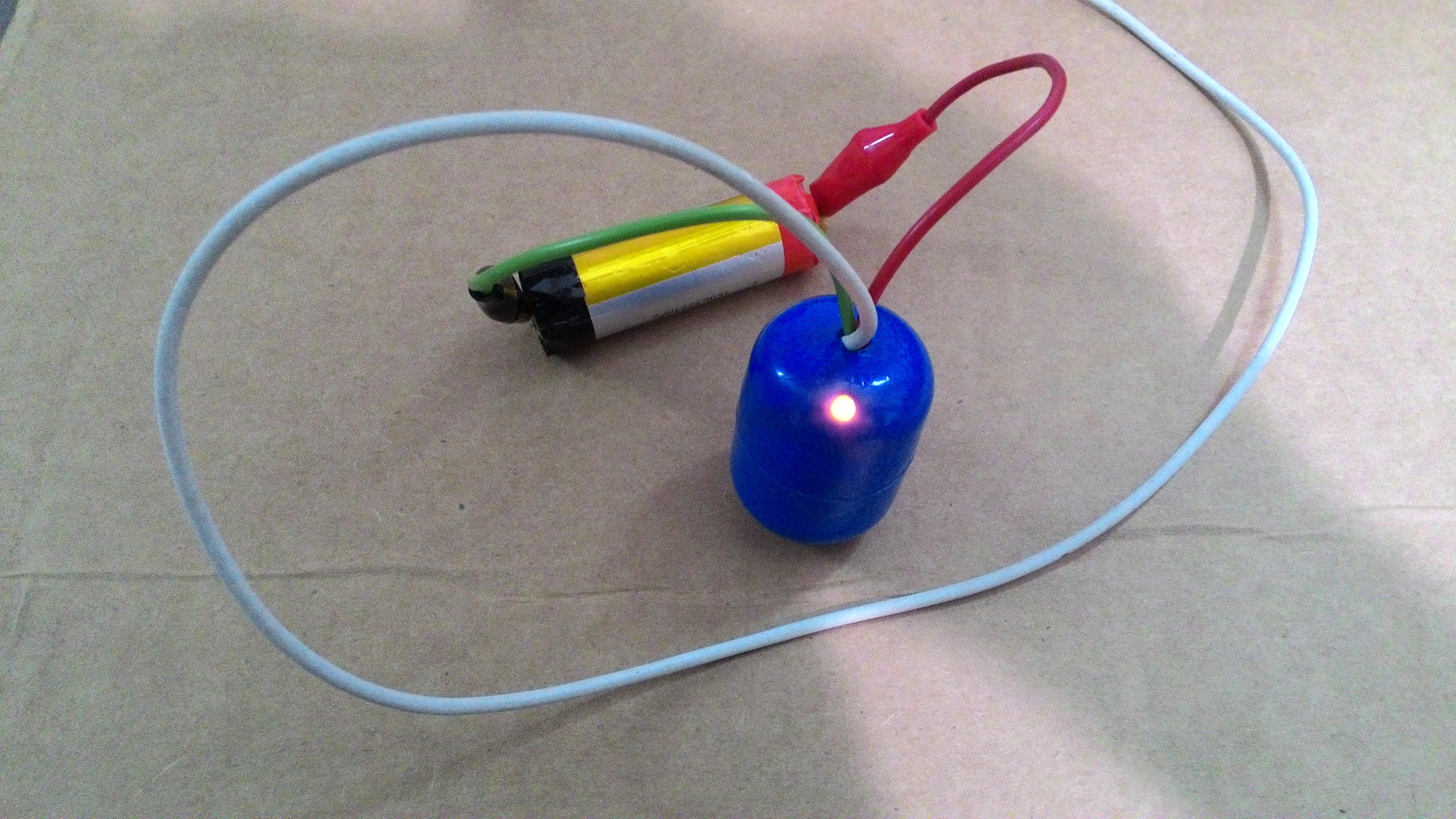

Во время зарядки горит оранжевым цвет. Т.е. горят оба светодиода.
Когда заряд окончен, горит зеленый, тот который подключен через диод IN4148.
Можно проверить схему, отключив от аккумулятора, загорится светодиод зеленого цвета, свидетельствующий об окончании заряда.


Видео по сборке зарядного устройства


Подробности сборки отображены на видео:
