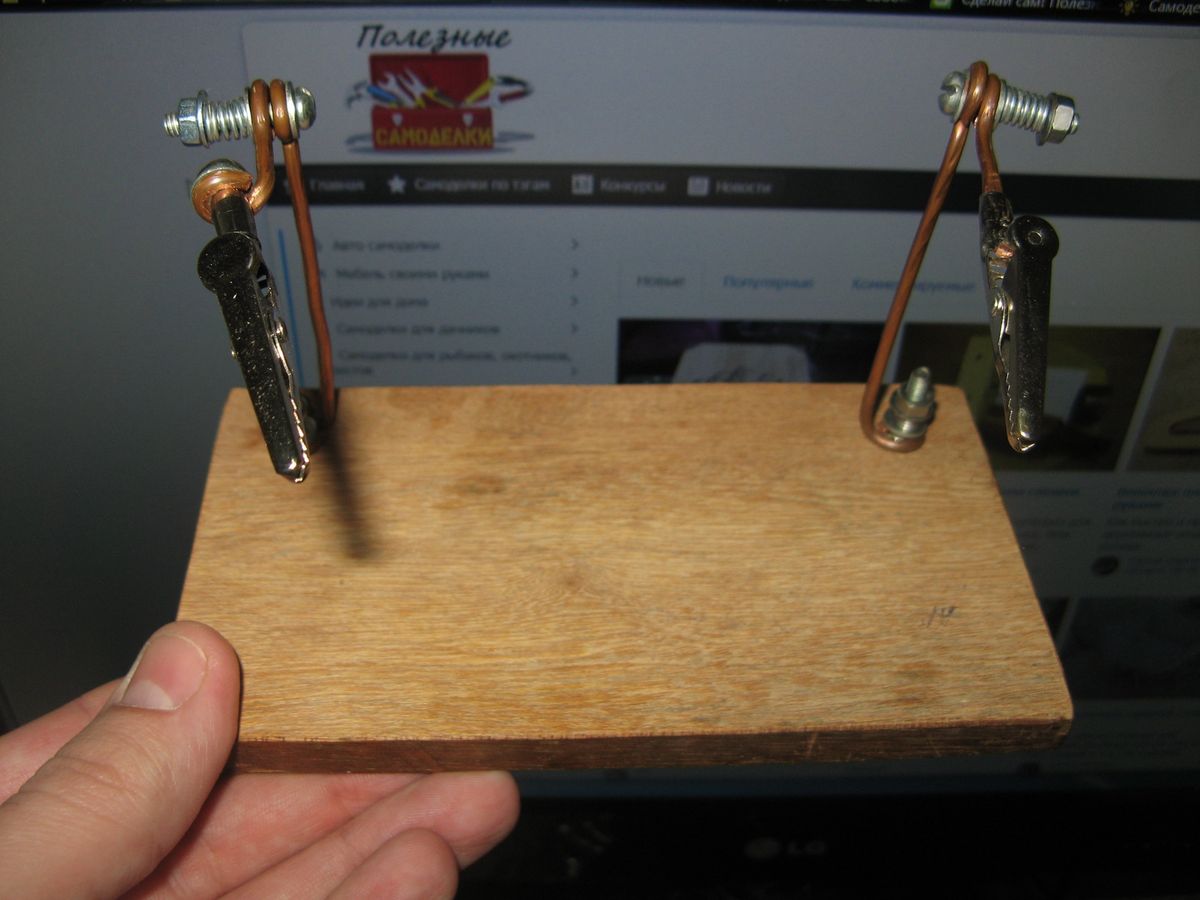

Третья рука для радиолюбителя своими руками

Делаем третью руку, очень полезную самоделку для пайки.
Когда паяешь что-то мелкое и теплопроводное, держать руками не удобно. Было принято решение собрать вспомогательное устройство, именуемое как "Третья рука".

Третья рука для радиолюбителя своими руками

Материалы и инструменты


  • БСП или фанера;
  • медная проволока;
  • крокодилы;
  • винты М4;
  • гайки М4;
  • шайбы на 4мм;
  • пружинки.

Изготовление третьей руки

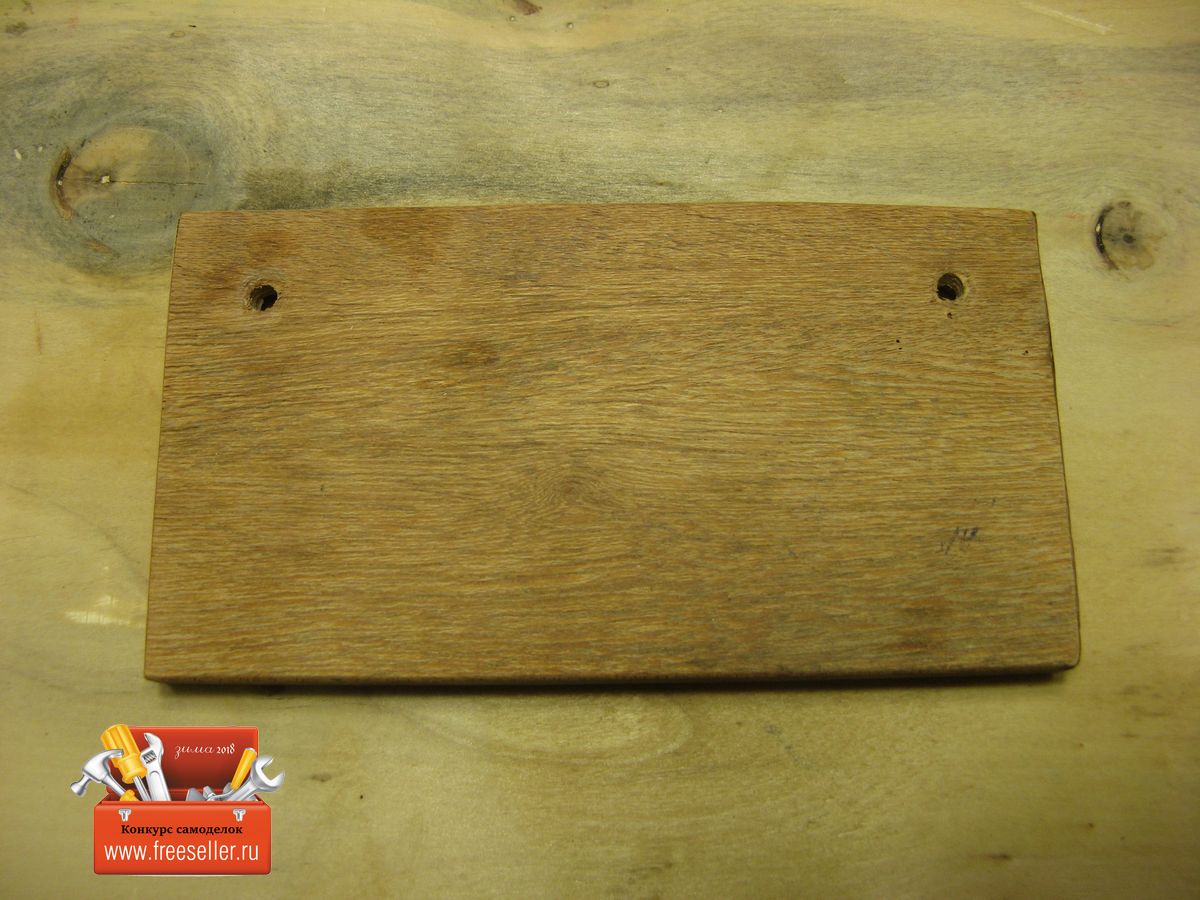

В основе сверлим два отверстия под наши винты. У меня материал основы-фанера.

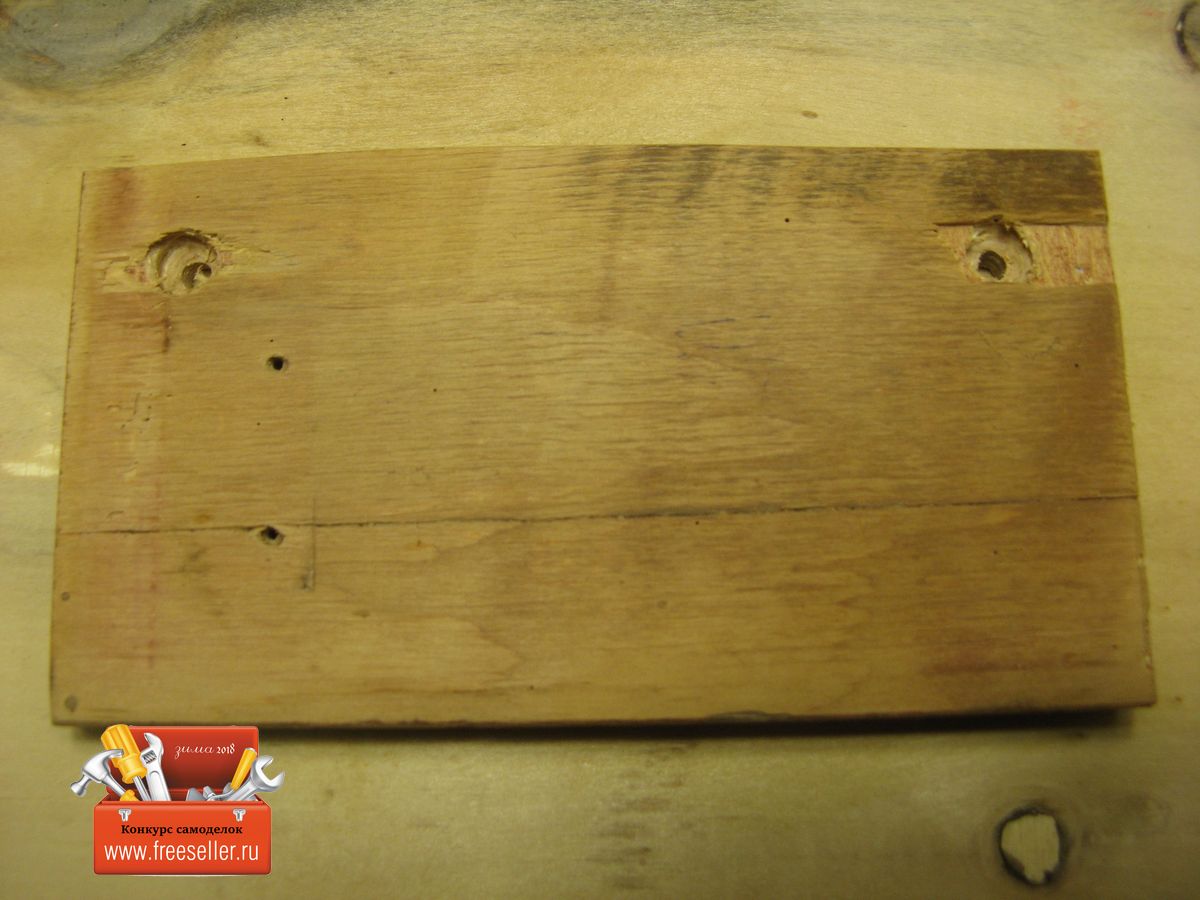

С обратной стороны высверливаем углубления для винтов.

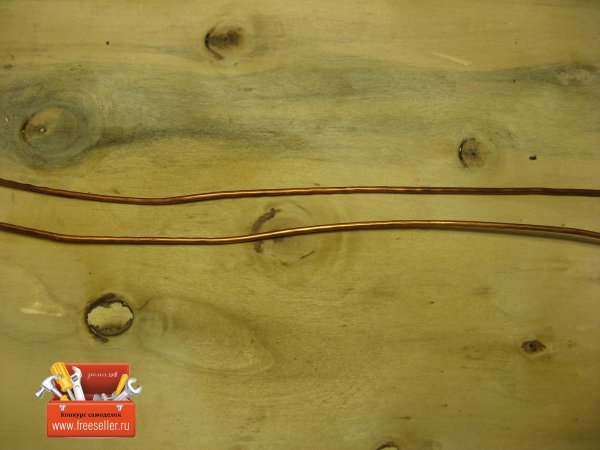

Медная проволока у меня на 3 мм.

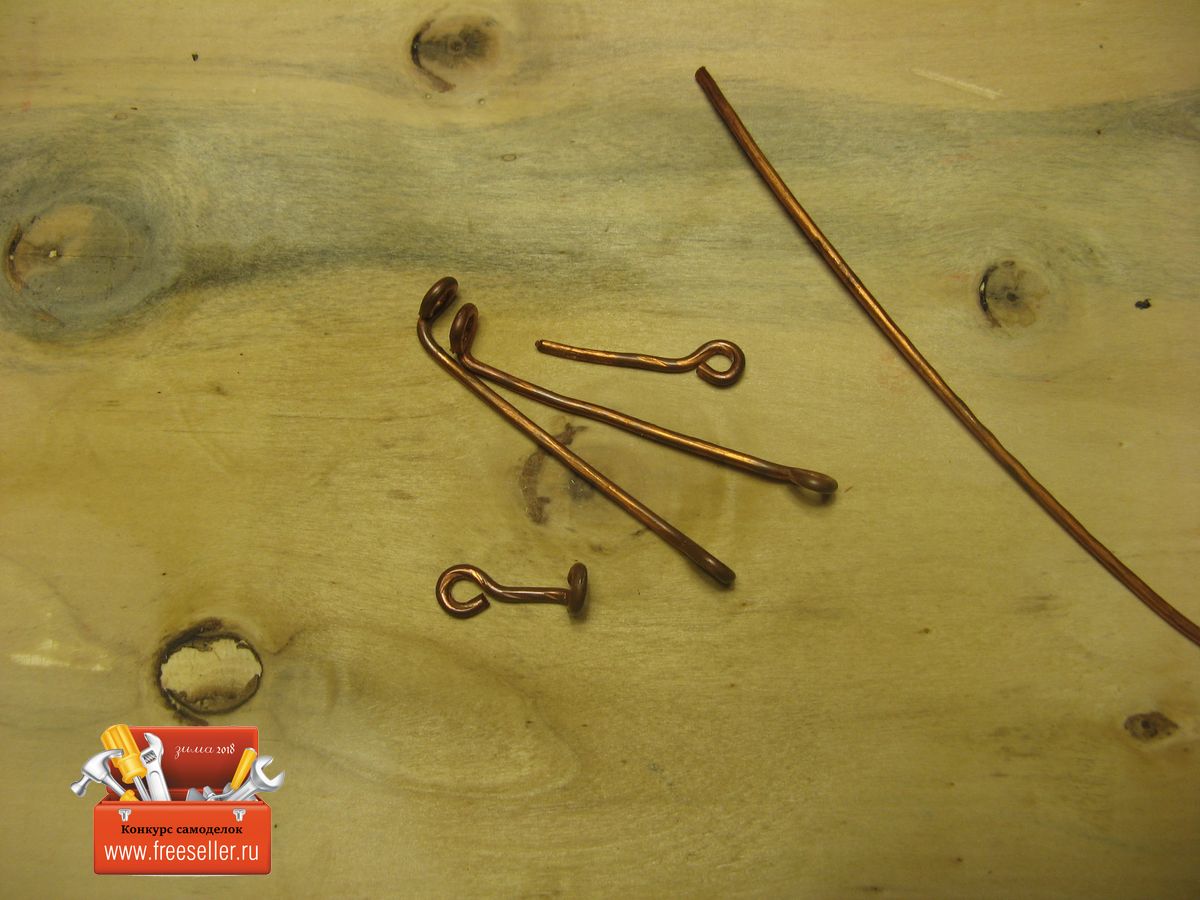

Делаем такие стойки с колечками. Высотой какую нам нужно.

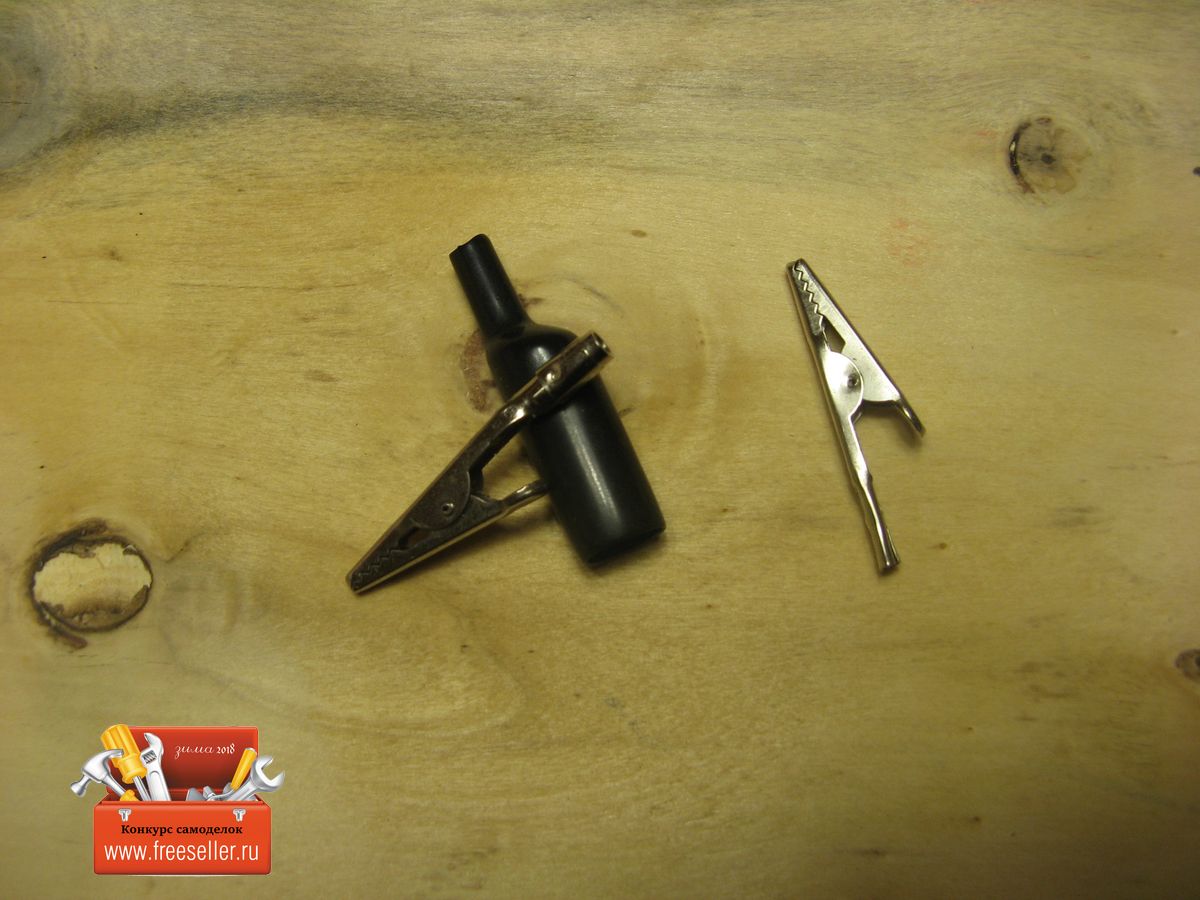

Так как крокодилы оказались разными. Одна короткая заготовка с колечками с двух сторон, вторая с одним колечком.

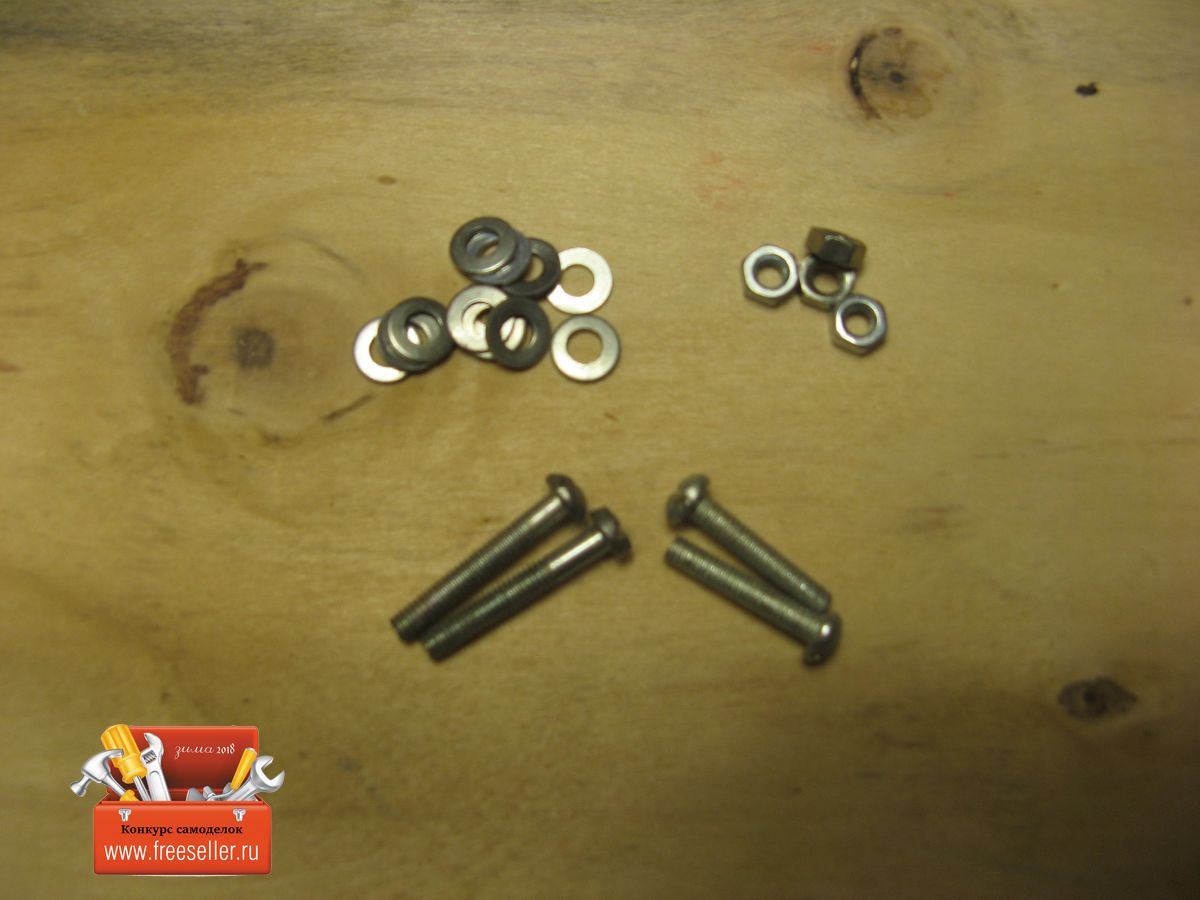

Два винта у меня длиной 20 мм,два винта 25 мм.

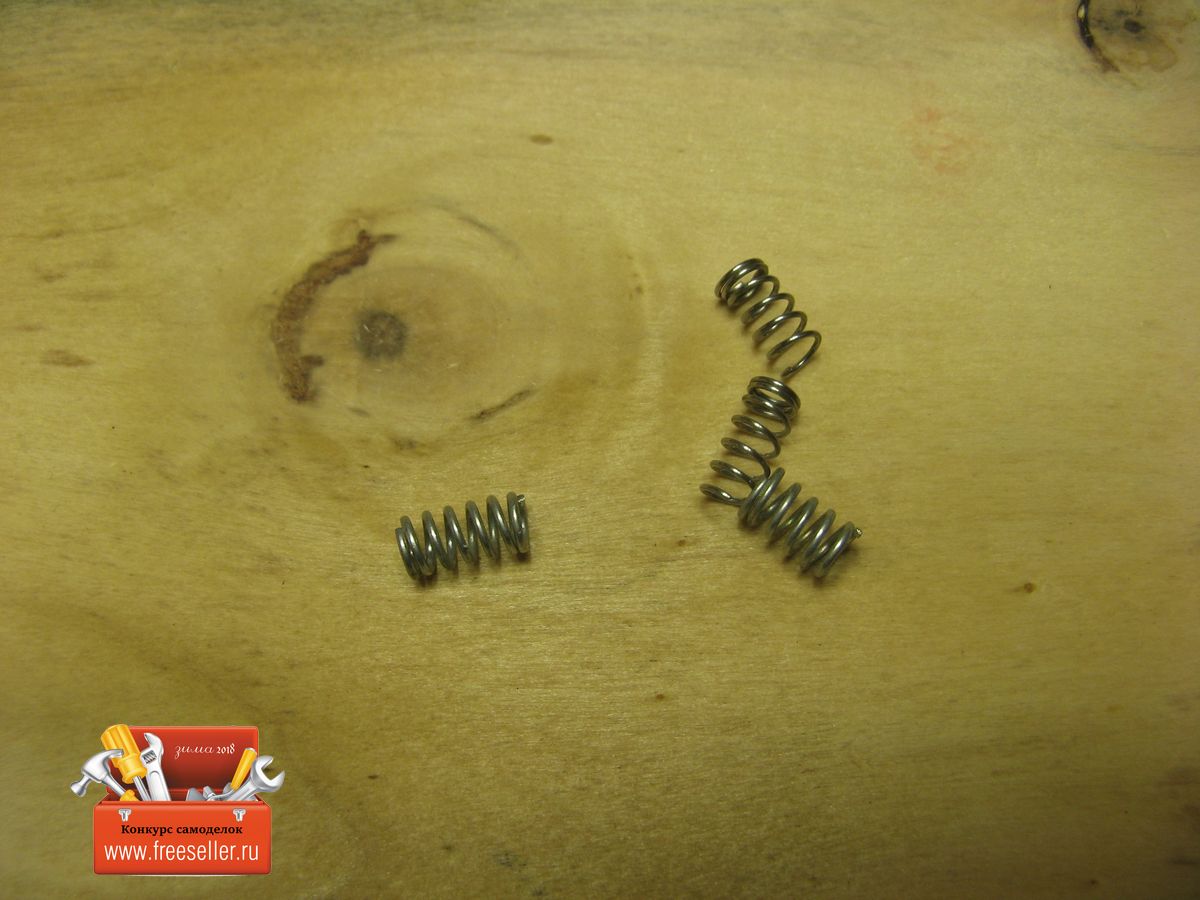

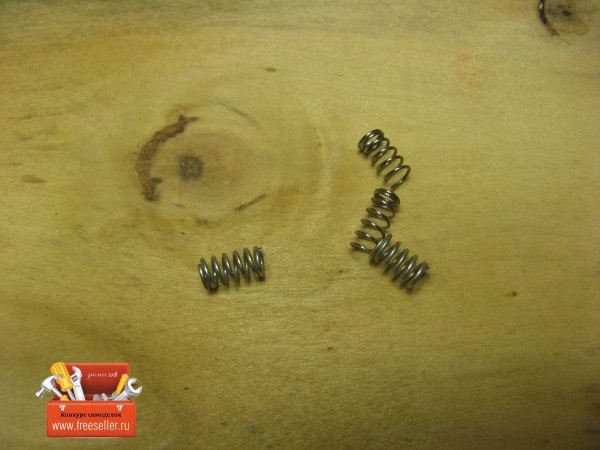

Пружинок 4 штуки, я их сделал из пружинок дозаторов мыла.

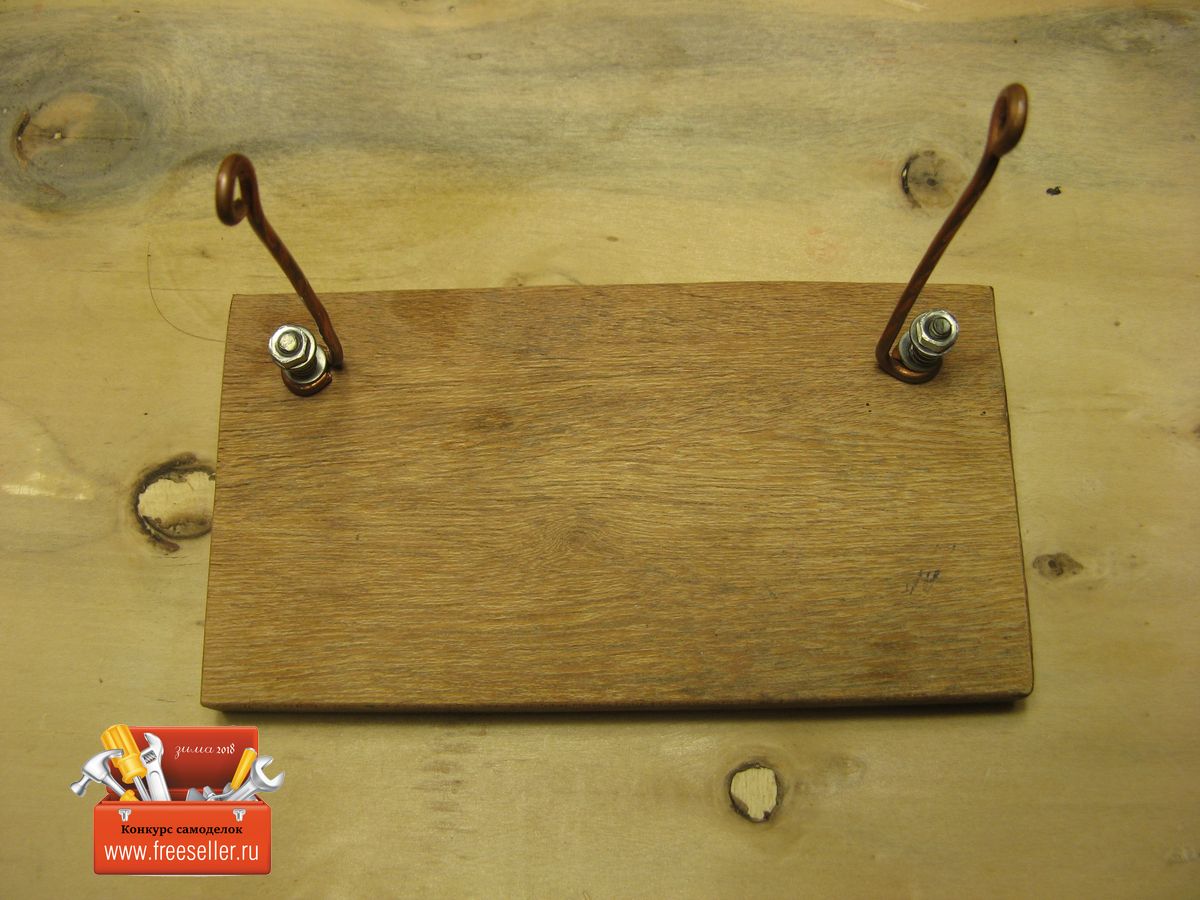

Длинные стойки прикручиваем к основанию. Гайкой мы регулируем прижатие пружины, если зажать полностью гайку, то стойки окажутся не подвижными.

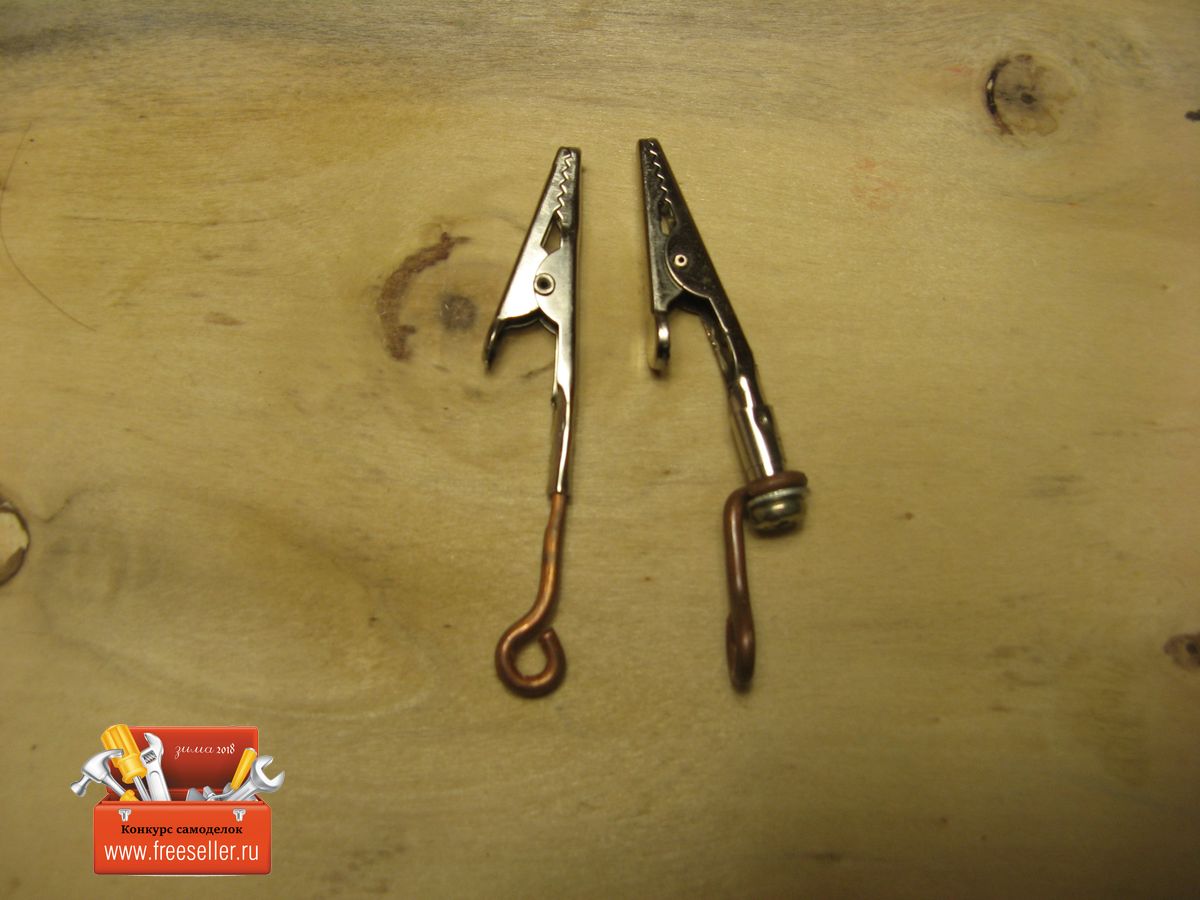

Короткие стойки крепим к крокодилам.

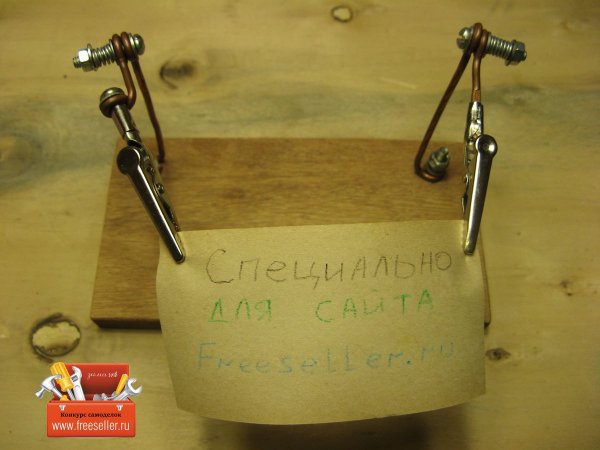

Далее стыкуем длинные и короткие стойки. Последовательность всех шайб видна на фото.
Так же зажимая гайки, мы регулируем усилие прижатия стоек.

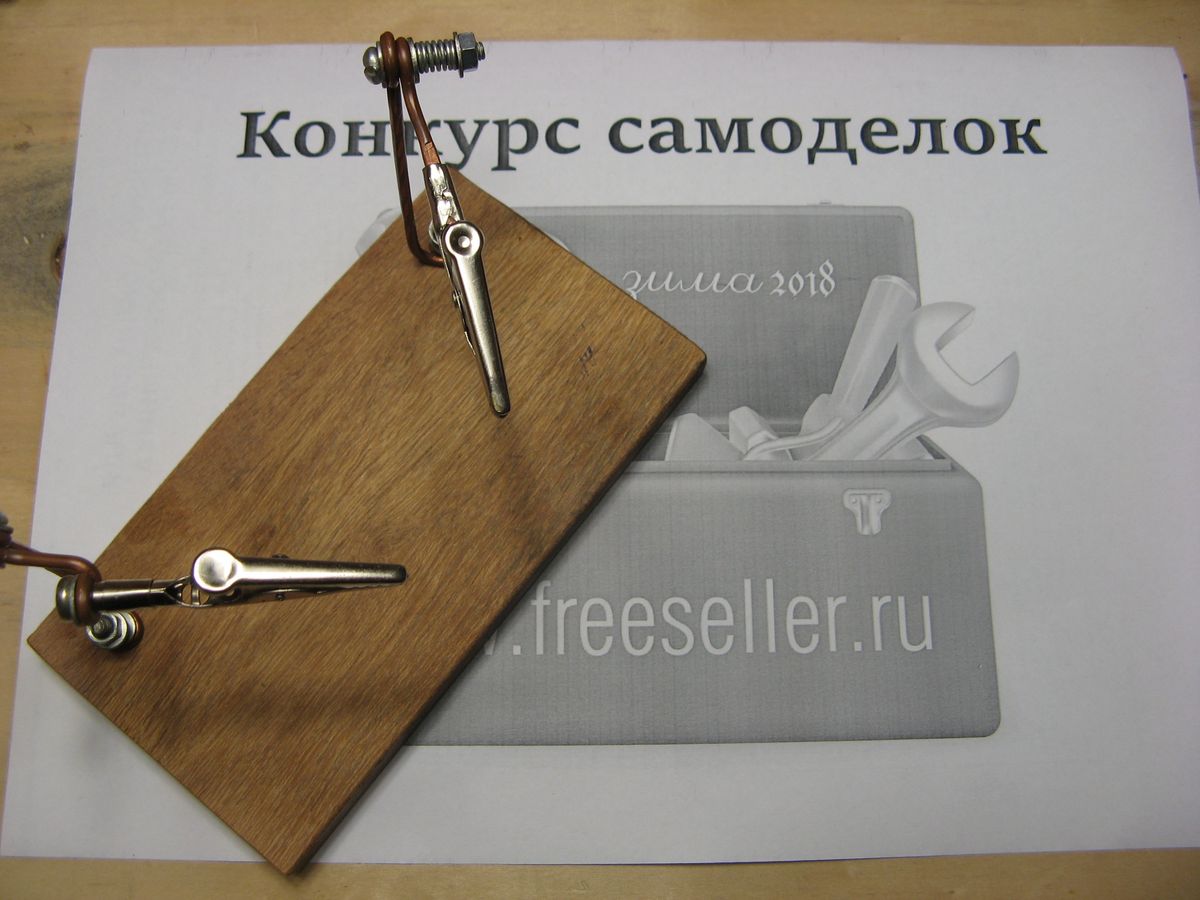

Третья рука для радиолюбителя своими руками
Третья рука для радиолюбителя своими руками

Видео по изготовлению


Краткая инструкция отображена на видео:
