Аккумуляторная светодиодная лампа из простых подручных материалов

advin555
24 293 7
Самоделки. Аккумуляторная светодиодная лампа из простых подручных материалов

Как сделать светодиодную лампу своими руками из подручных материалов.
Все началось с того, что мне в руки попала сломанная светодиодная лампа, которую я изначально попытался восстановить, но увы, ничего не вышло. Выбрасывать, как всегда, стало жалко, со словами: - "пригодится", отложил в сторонку. По прошествии времени случайно наткнулся на нее, и было решено сделать что-то полезное , а именно - Аккумуляторную светодиодную лампу.

Самоделки. Аккумуляторная светодиодная лампа своими руками. Самоделки. Аккумуляторная светодиодная лампа своими руками.

Самоделки. Аккумуляторная светодиодная лампа своими руками. Самоделки. Аккумуляторная светодиодная лампа своими руками.


Изготовление аккумуляторной лампочки



Материалы и инструменты



Для изготовления данной самоделки мне понадобилось следующее:

Материал:
  • Сломанная светодиодная лампа;
  • светодиод  с драйвером от сломанного фонарика;
  • 1 АКБ 3,7 V ( от телефона );
  • 1 модуль заряда li-ion аккумуляторов:
  • 1 выключатель.
Инструмент:
  • канцелярский нож;
  • клеевой пистолет;
  • паяльник.

Разборка светодиодной лампы

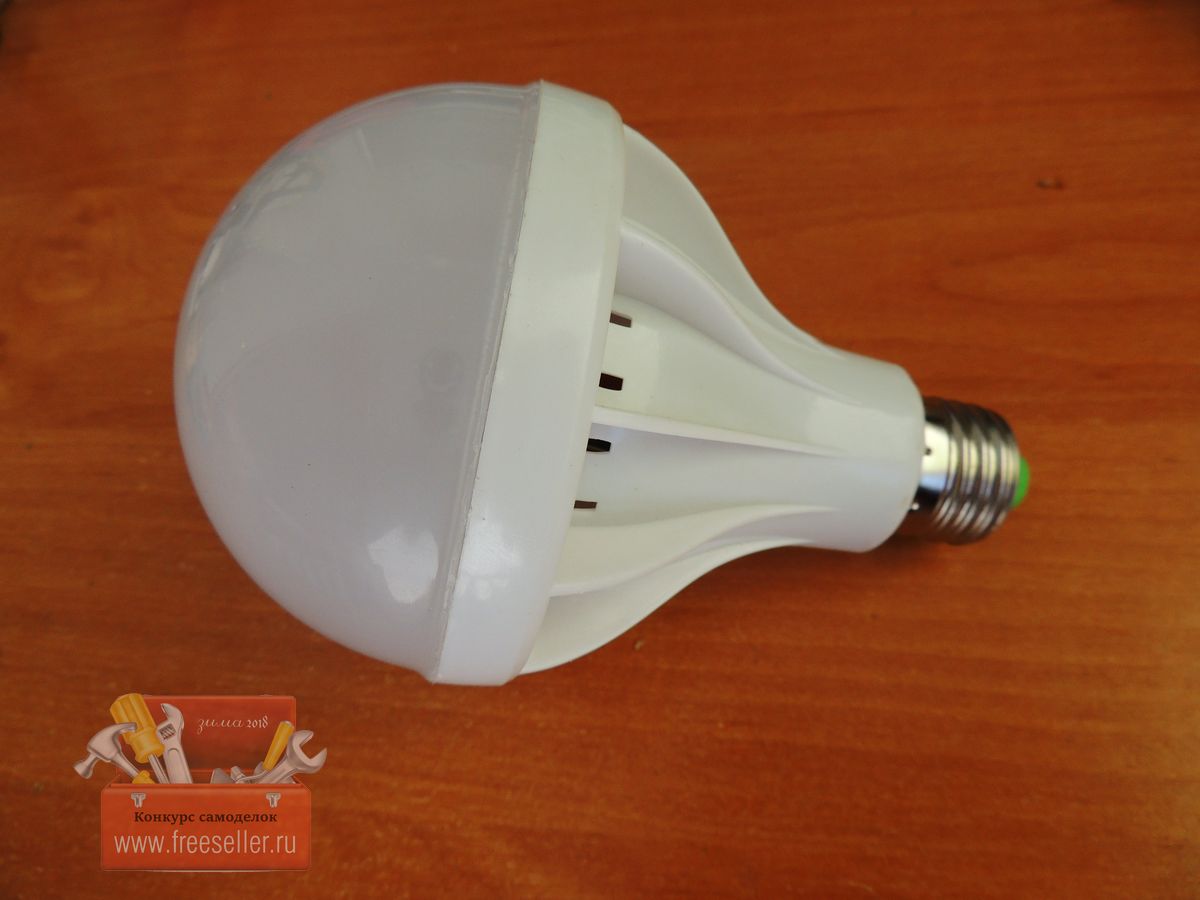

Была взята вот такая самая обычная светодиодная лампа.

Светодиодная лампа

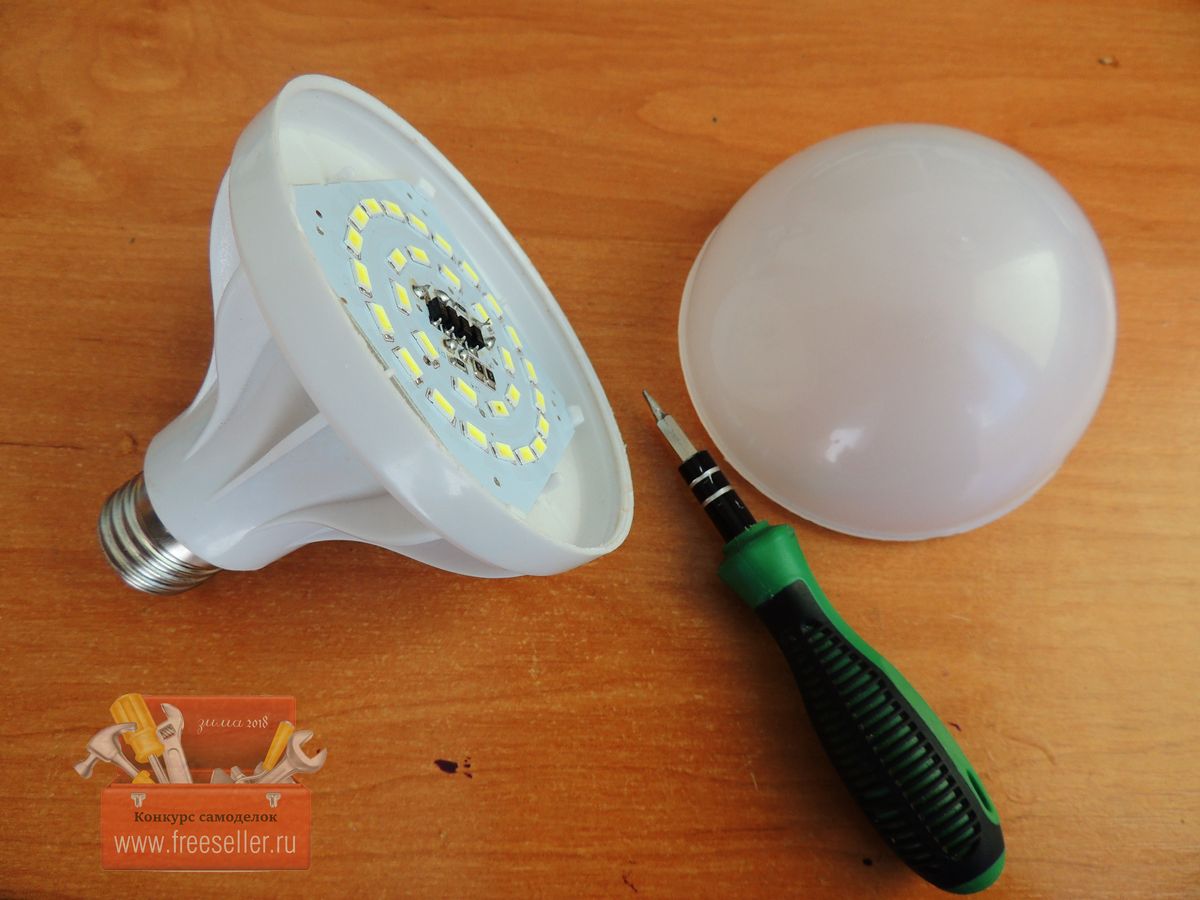

Далее произведена разборка, при помощи плоской отвертки.

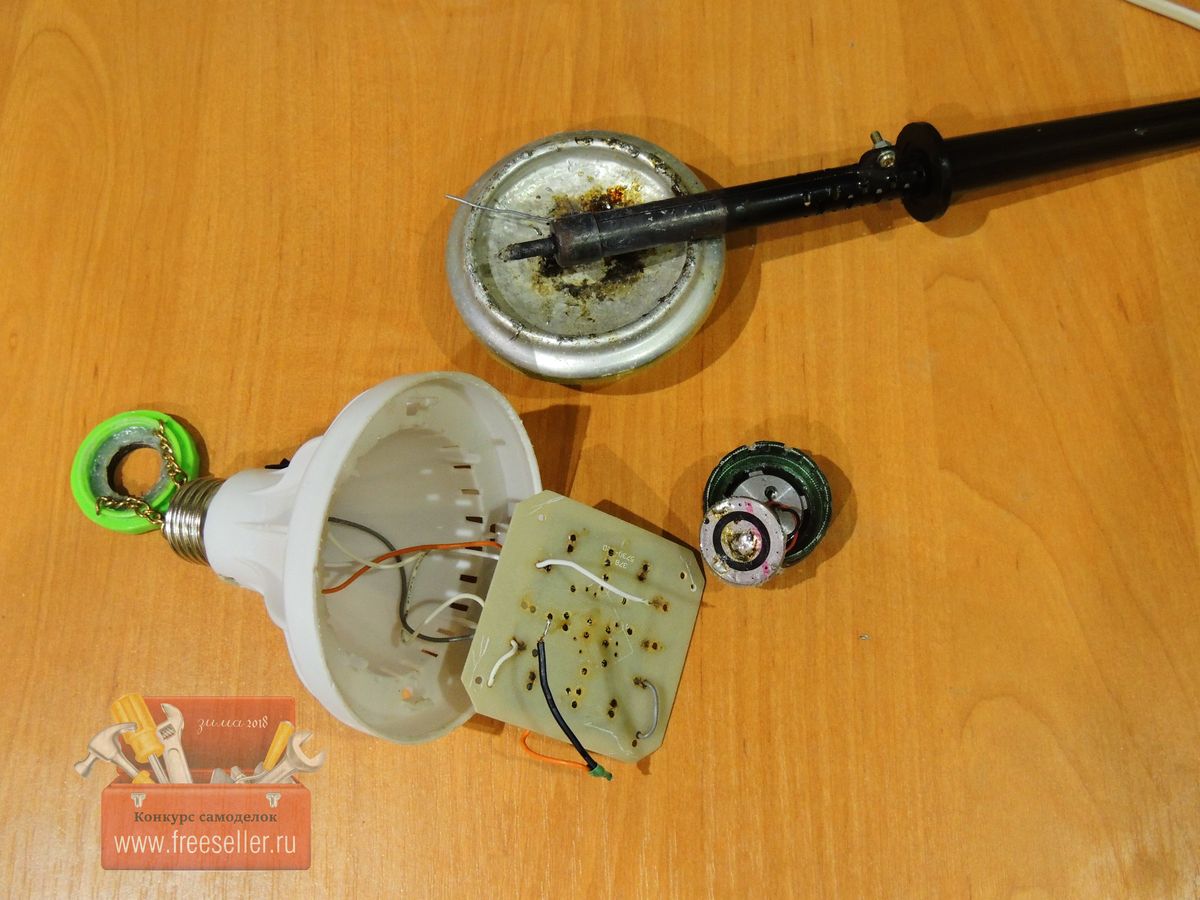

Разборка светодиодной лампы

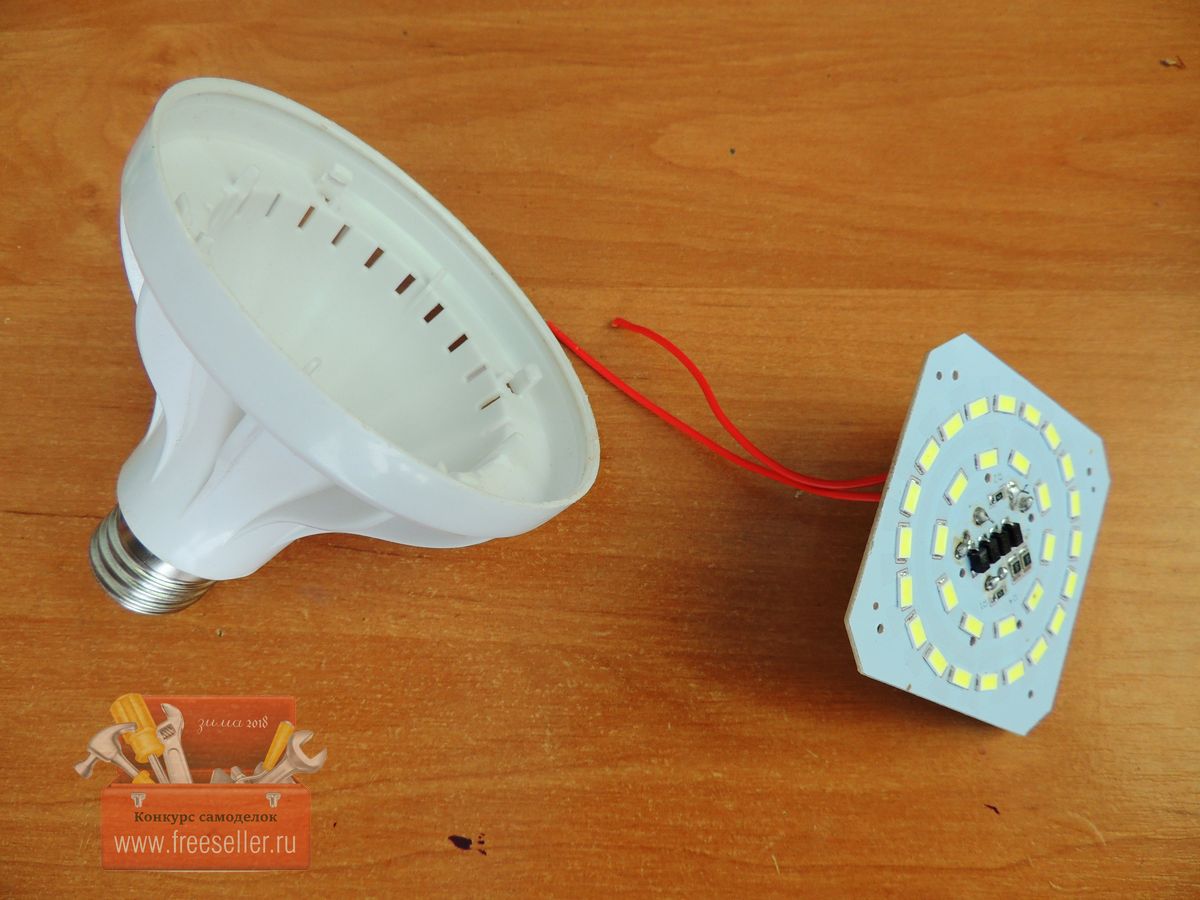

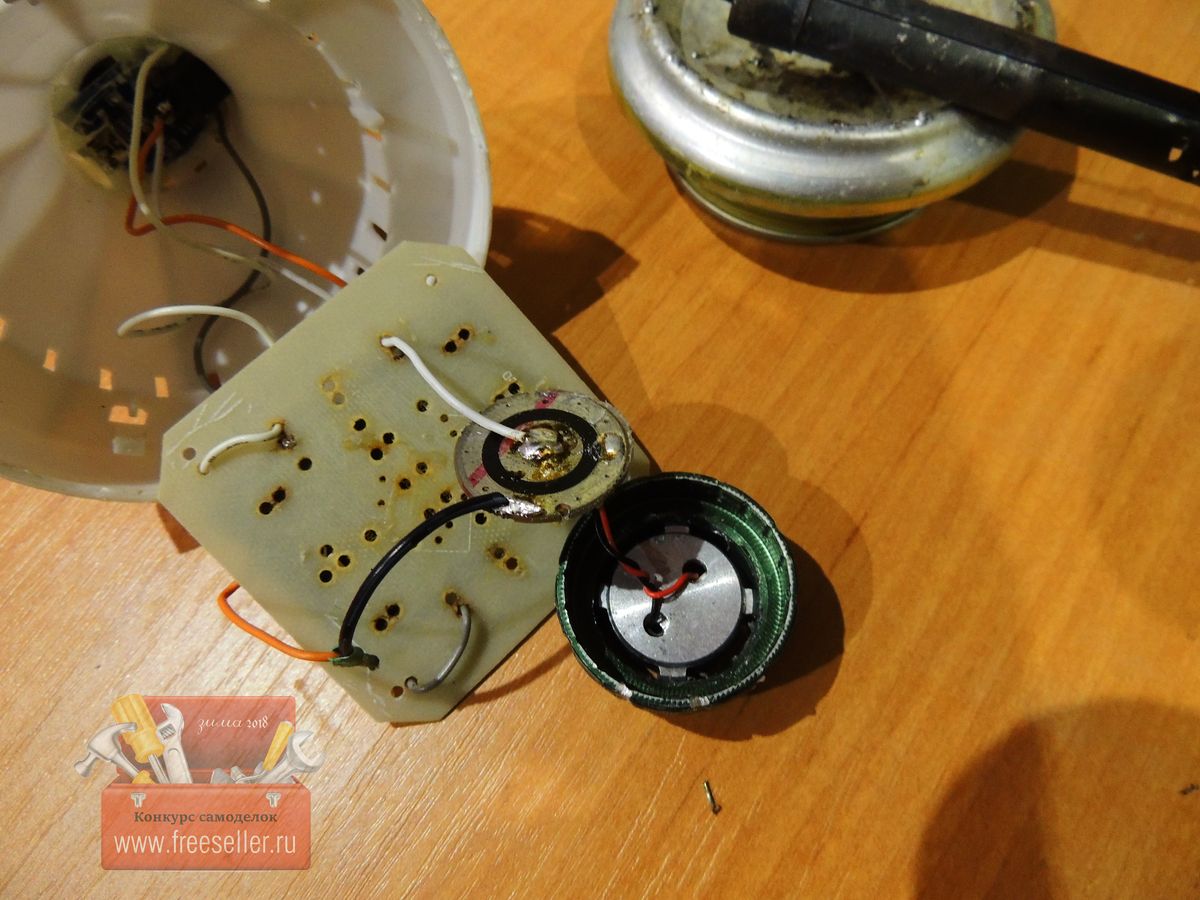

Вынута основная плата со светодиодной начинкой, обрезаны провода.

Разборка светодиодной лампы

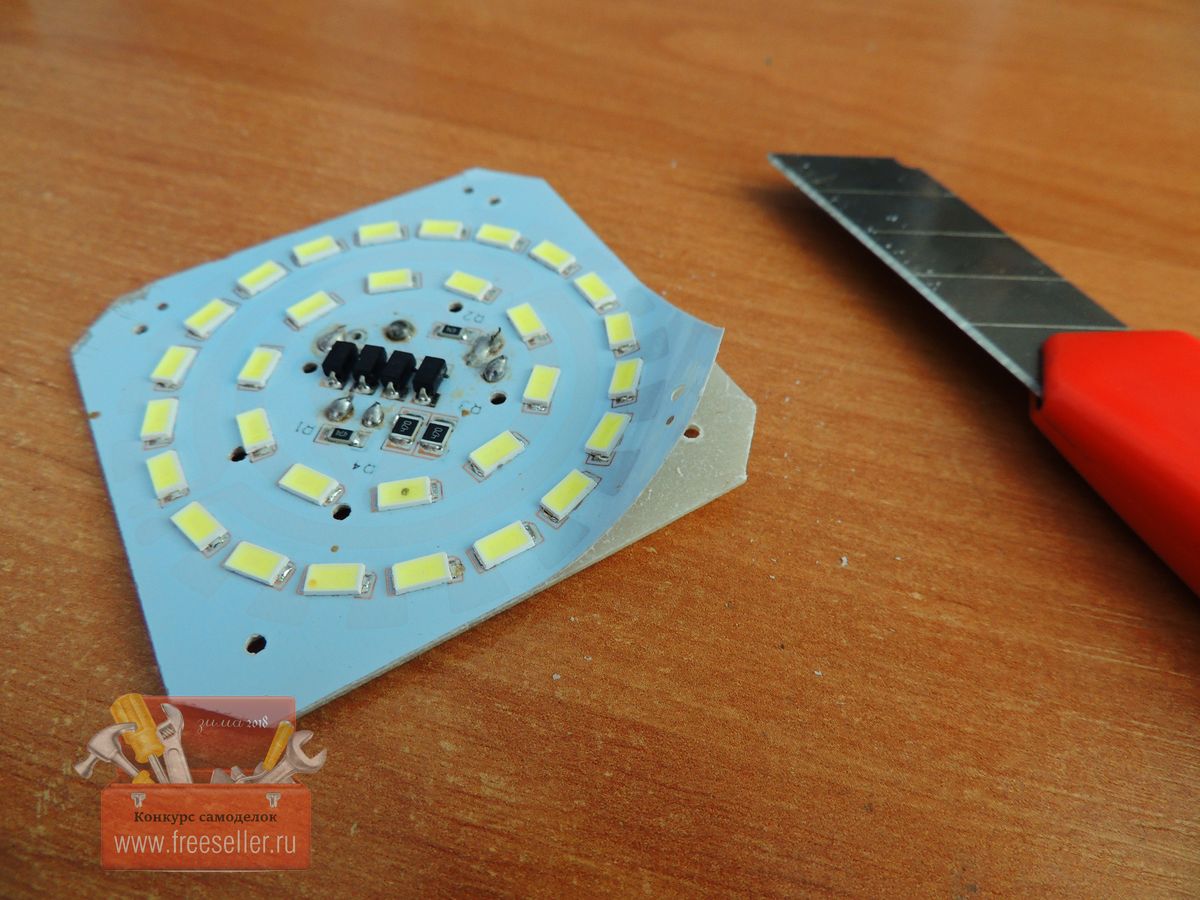

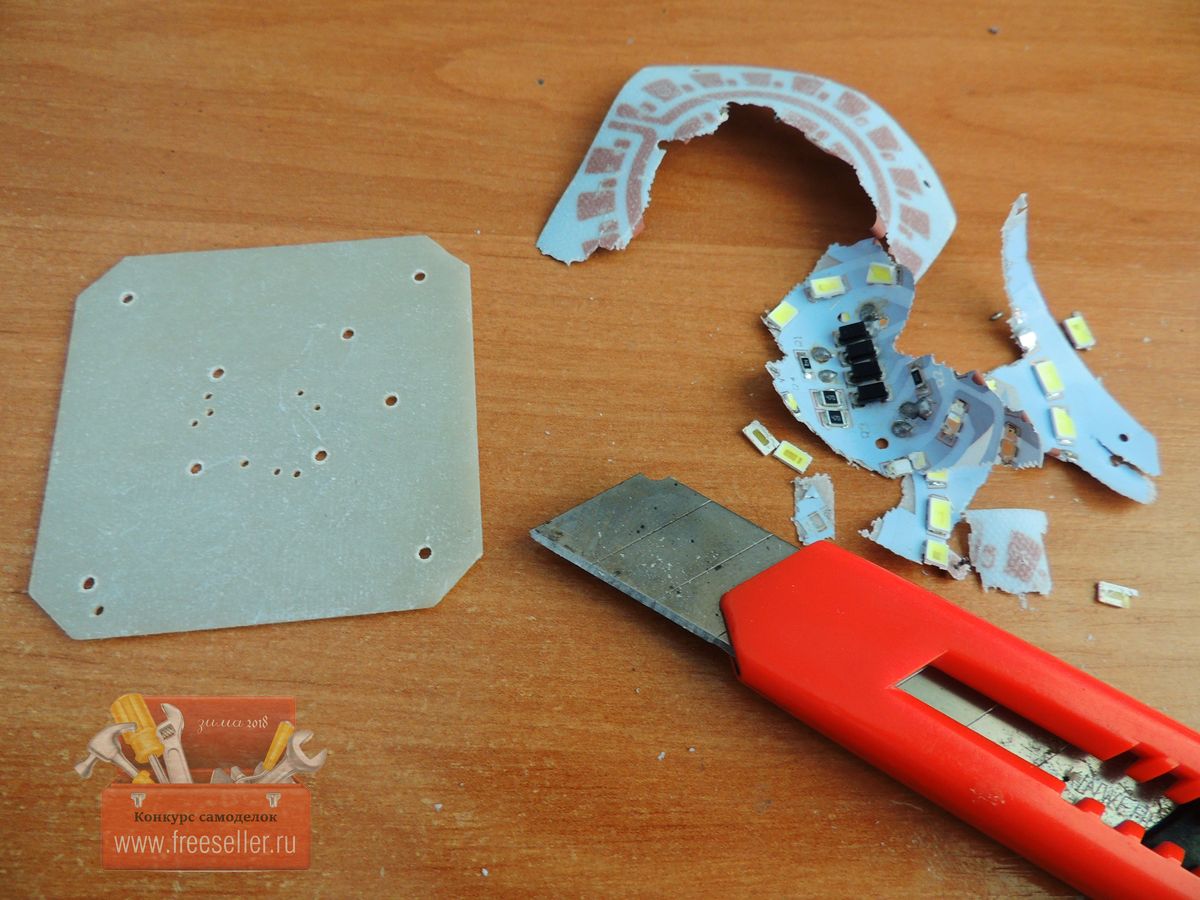

Было решено убрать сгоревшие светодиоды, срезав один из слоев канцелярским ножом.

Разборка светодиодной лампы Разборка светодиодной лампы

Внедрение в корпус аккумулятора и модуля заряда

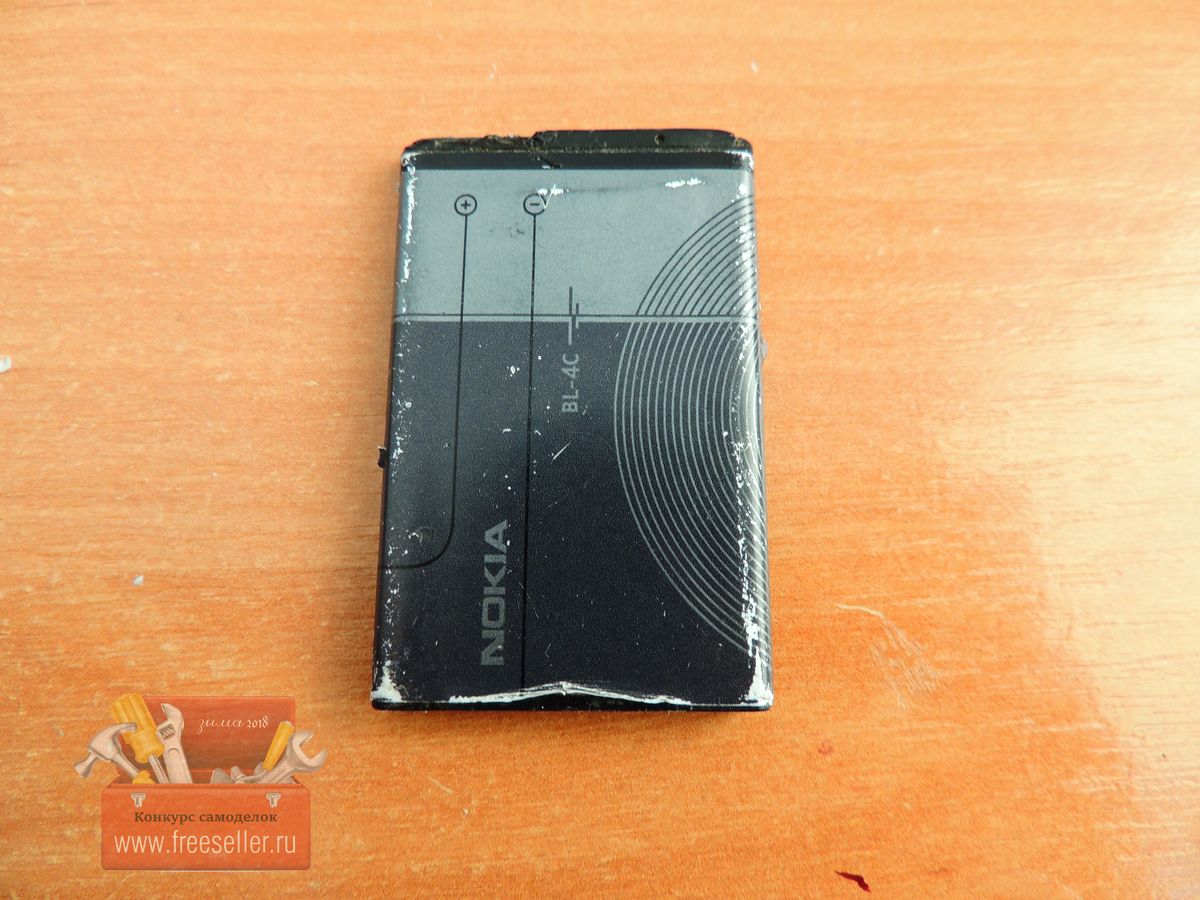

Далее был взят вот такой обычный аккумулятор из телефона.

Аккумулятор  Nokia BL-4C

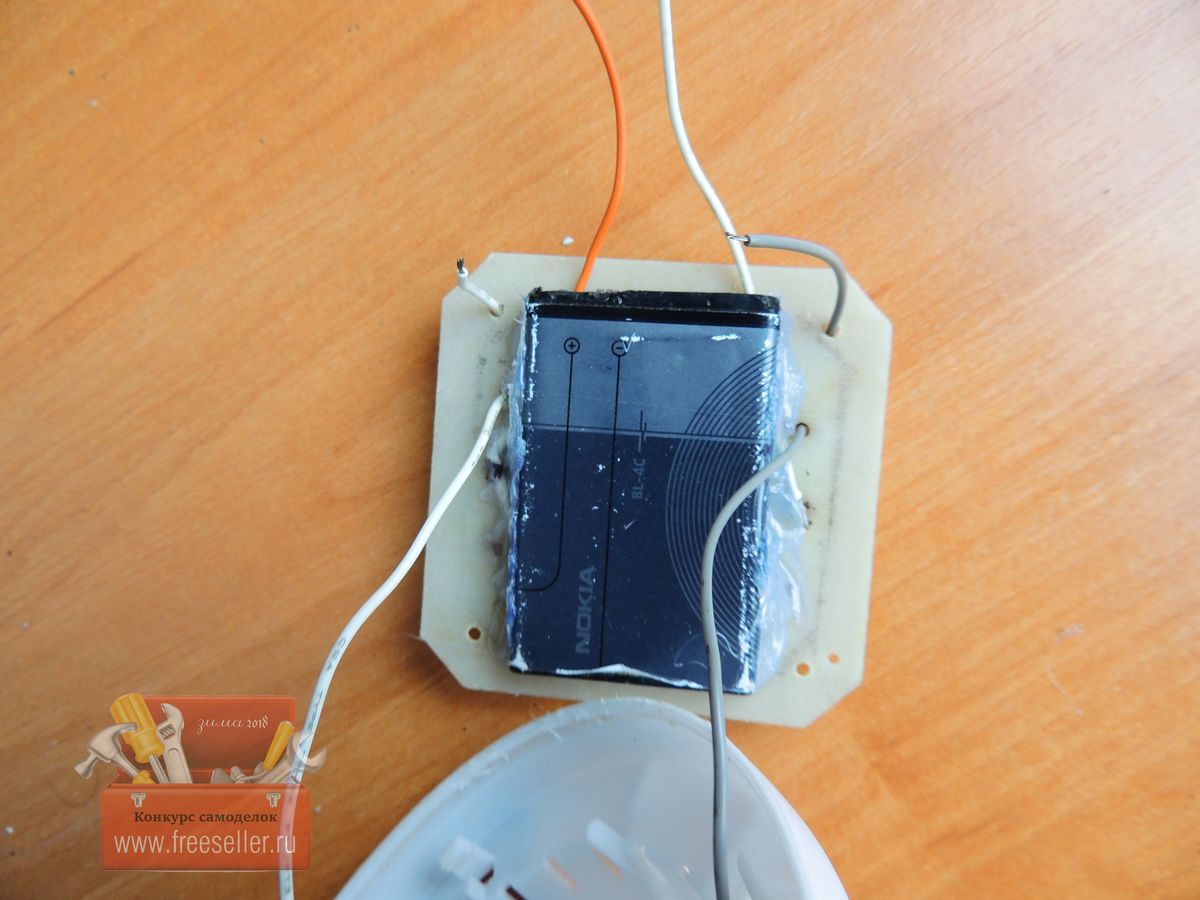

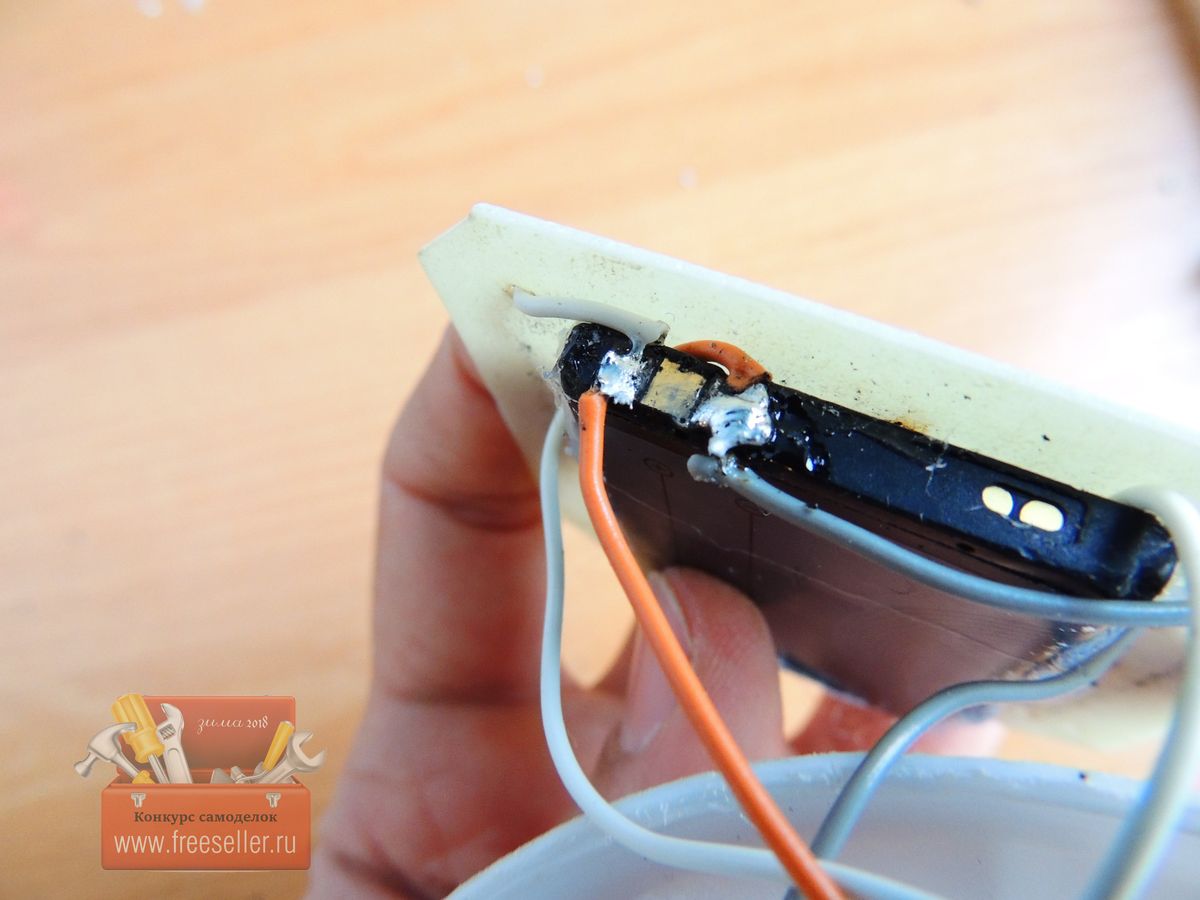

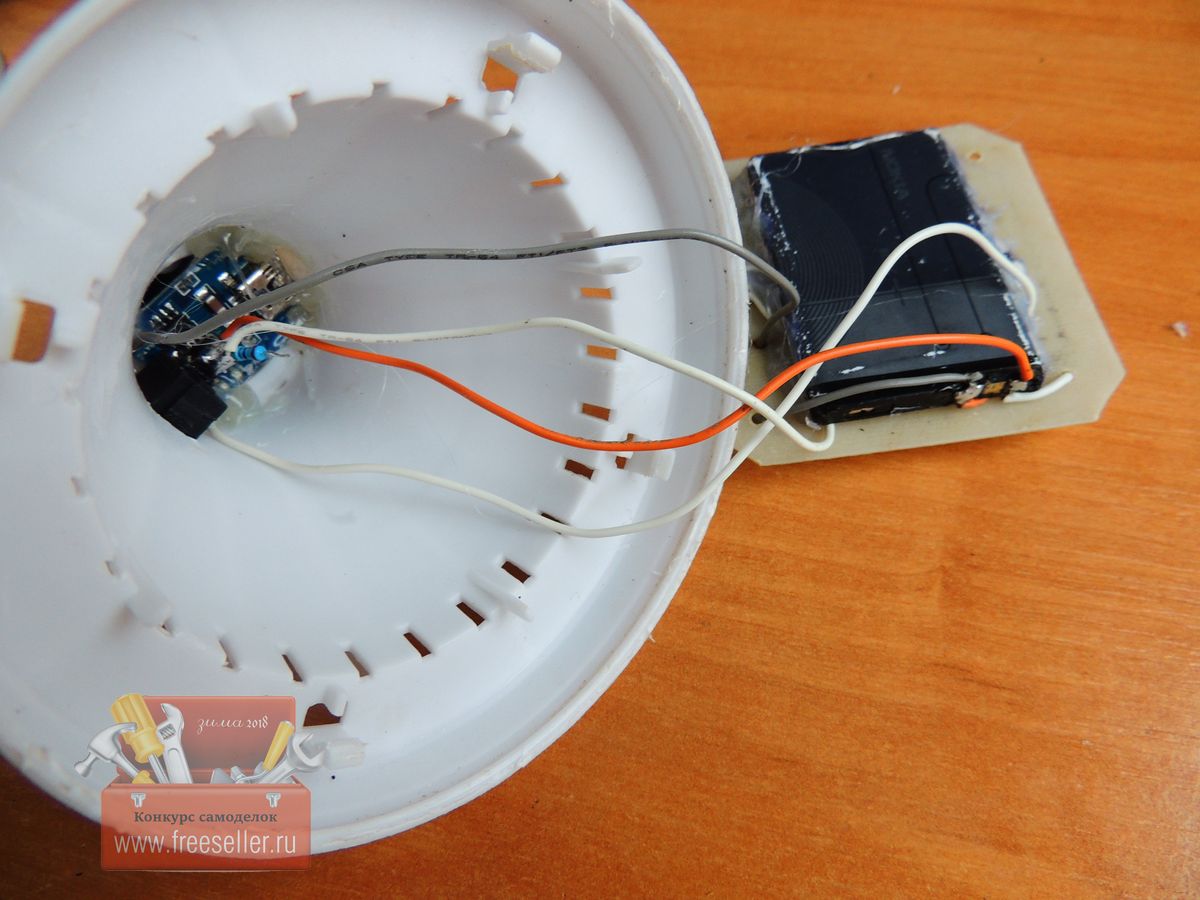

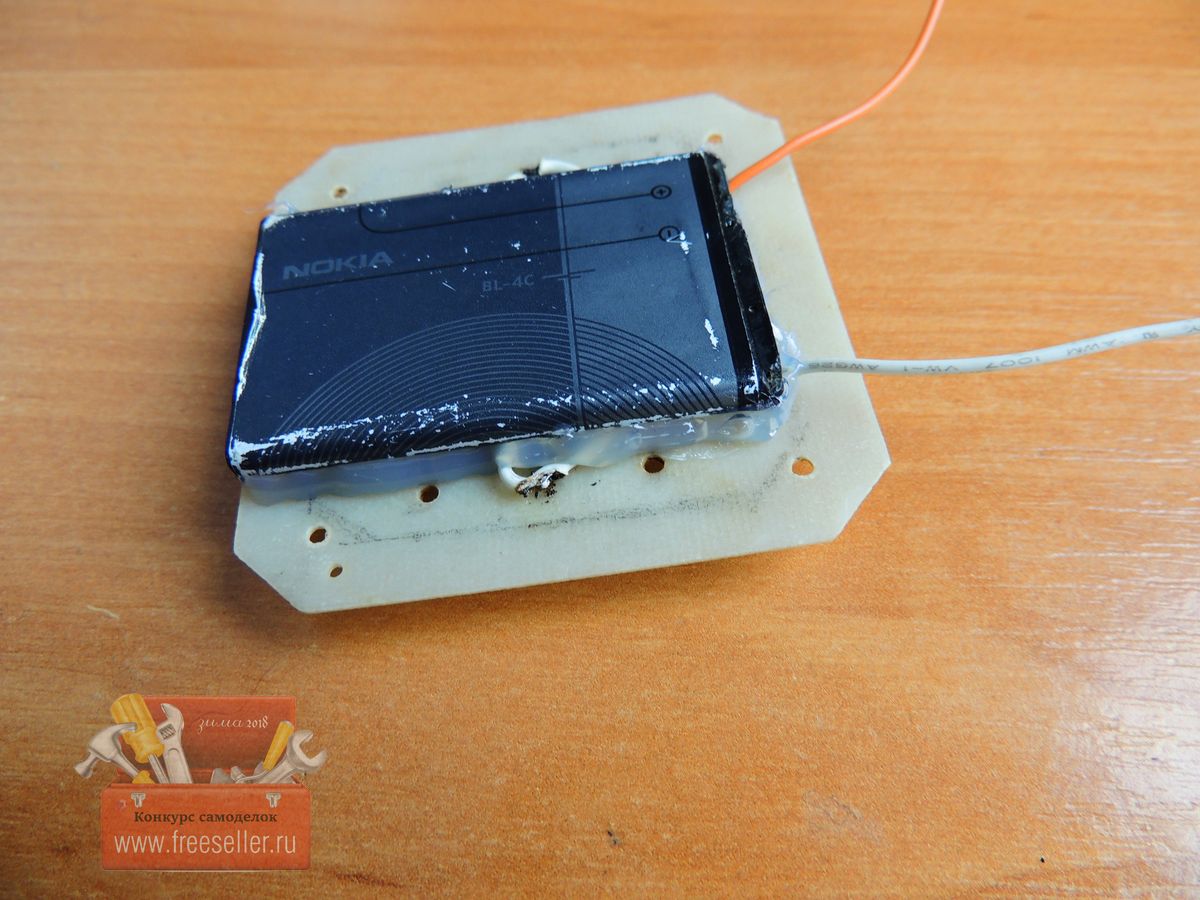

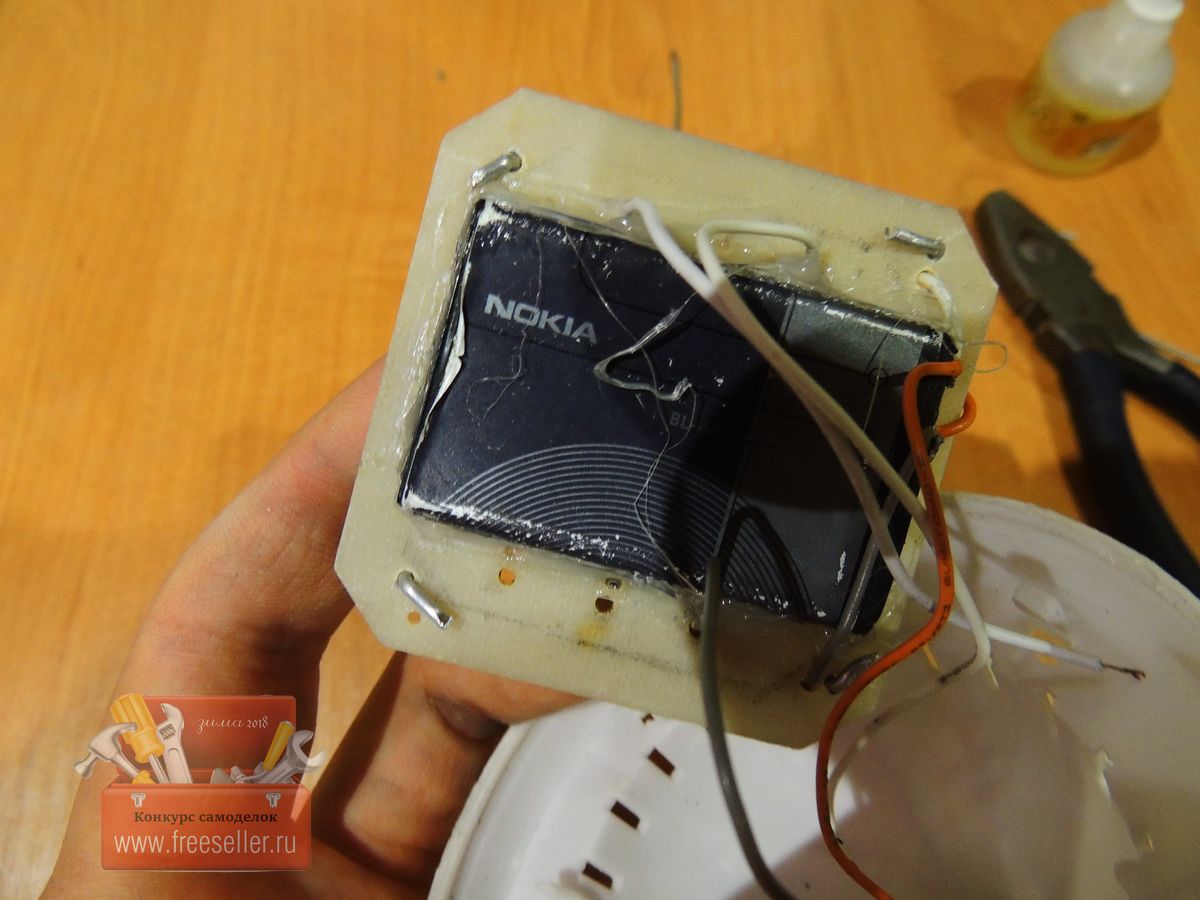

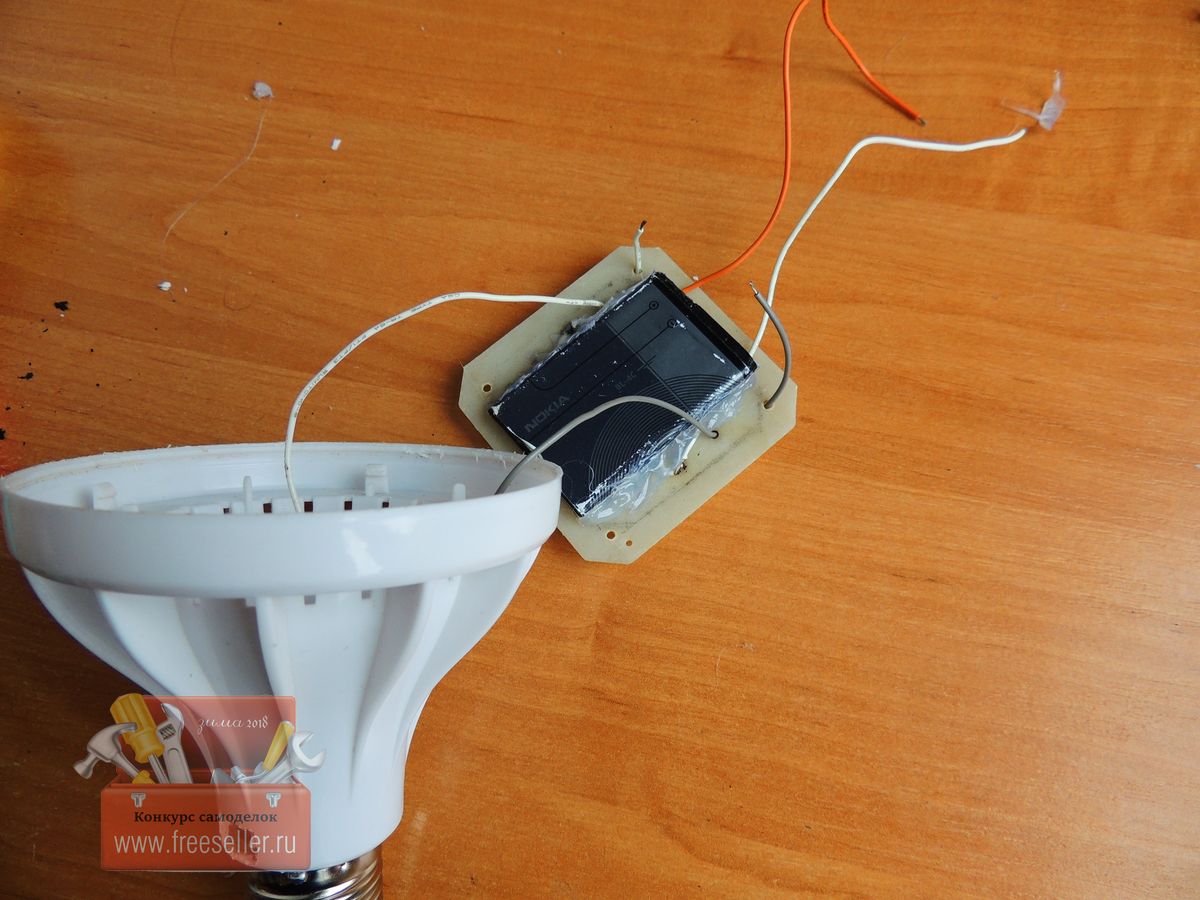

Который при помощи термоклея был зафиксирован к нижней части пластины, затем были припаяны два провода + и -.

Аккумулятор  Nokia BL-4C

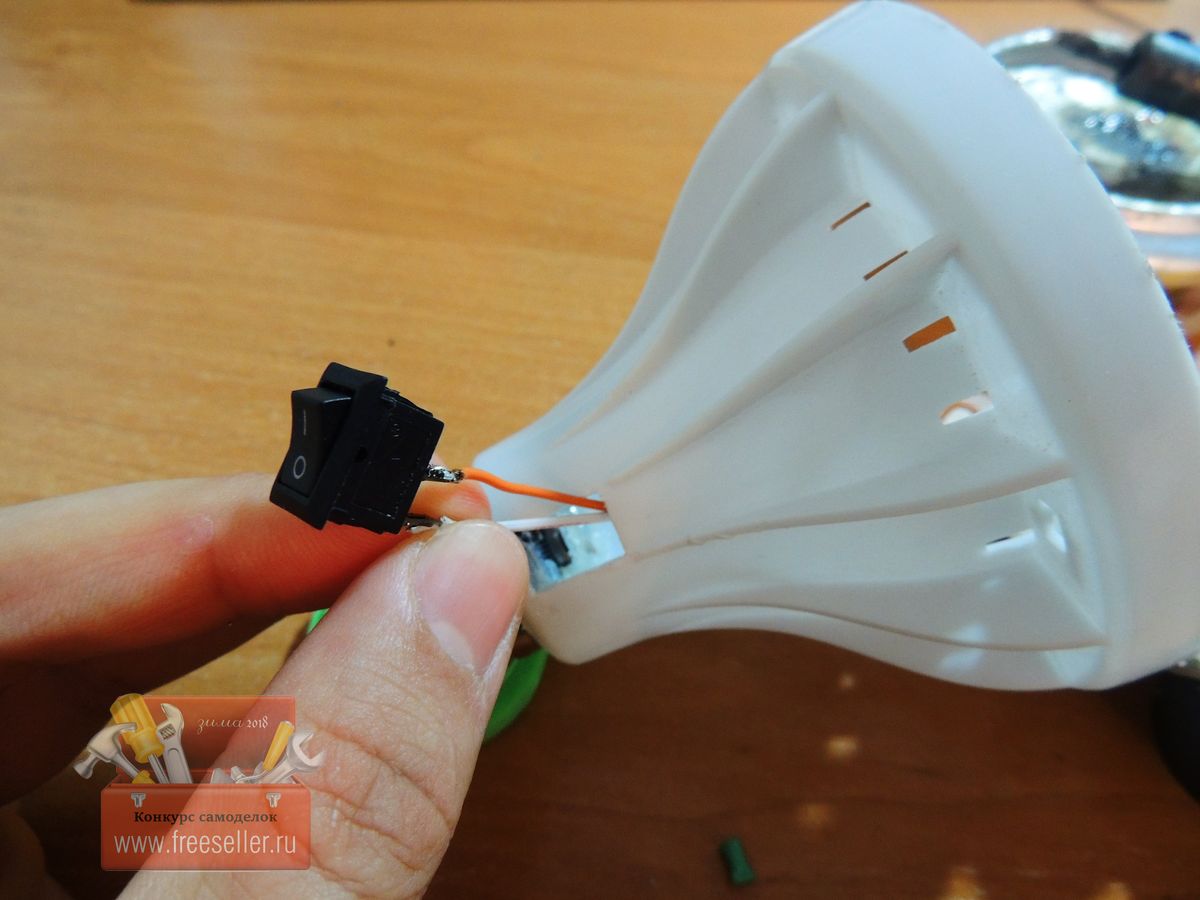

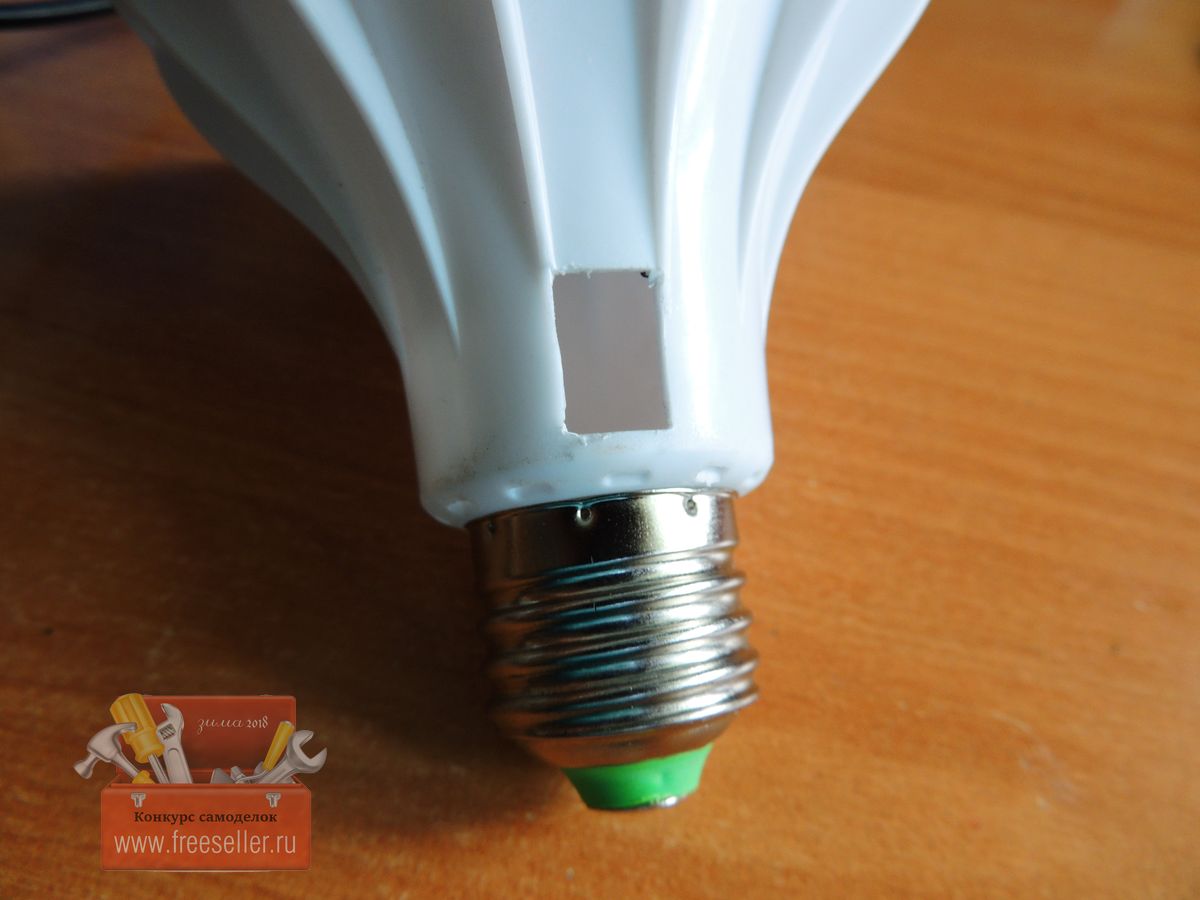

Теперь нужно немного поработать с корпусом лампы, а именно установить выключатель, который будет находиться в нижней части.

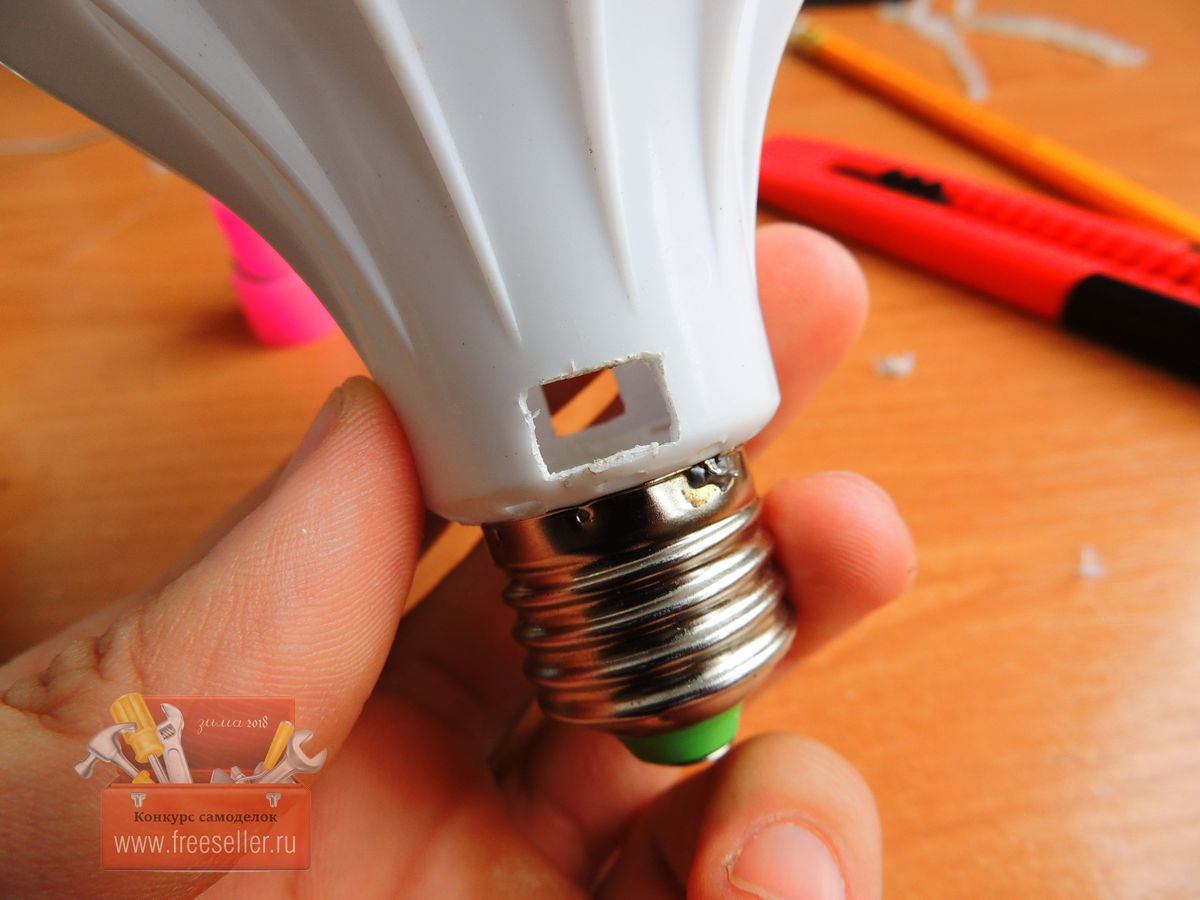

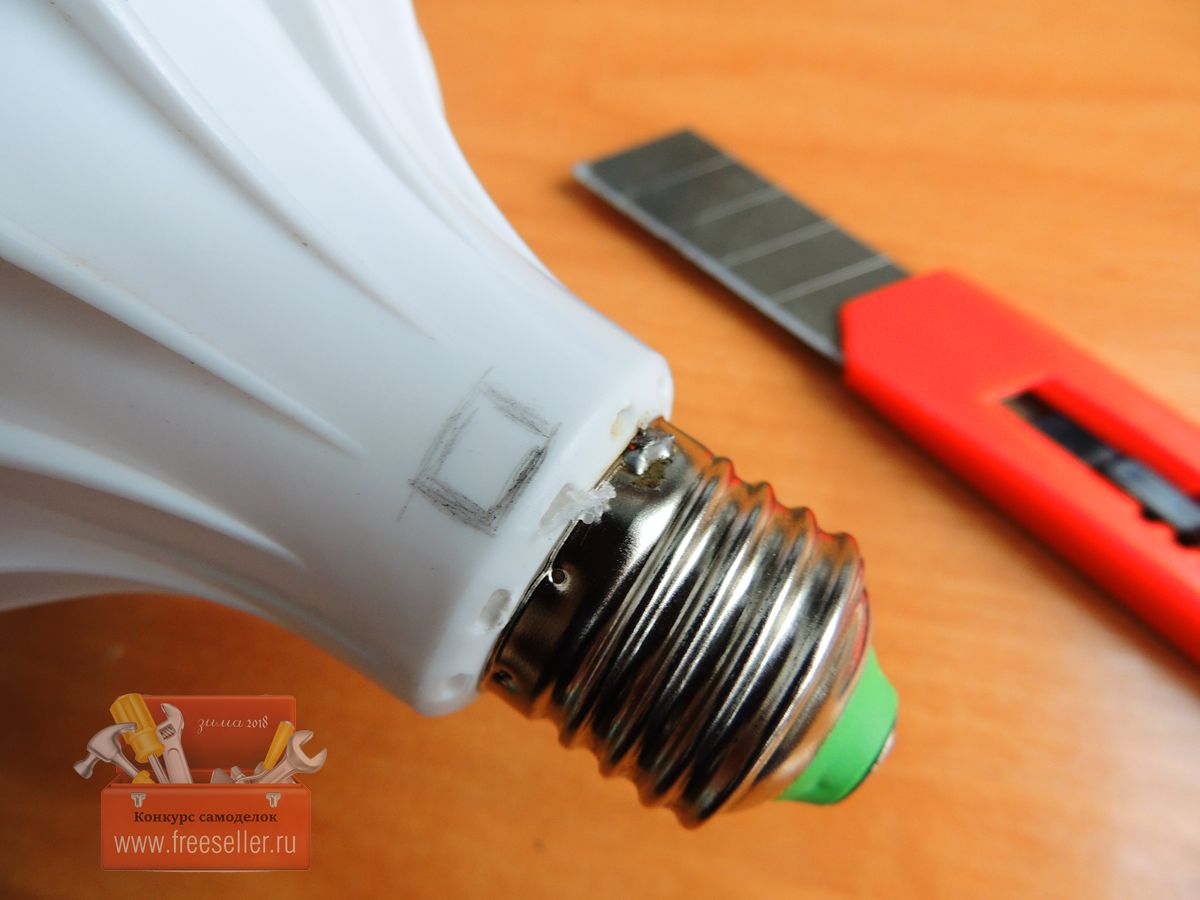

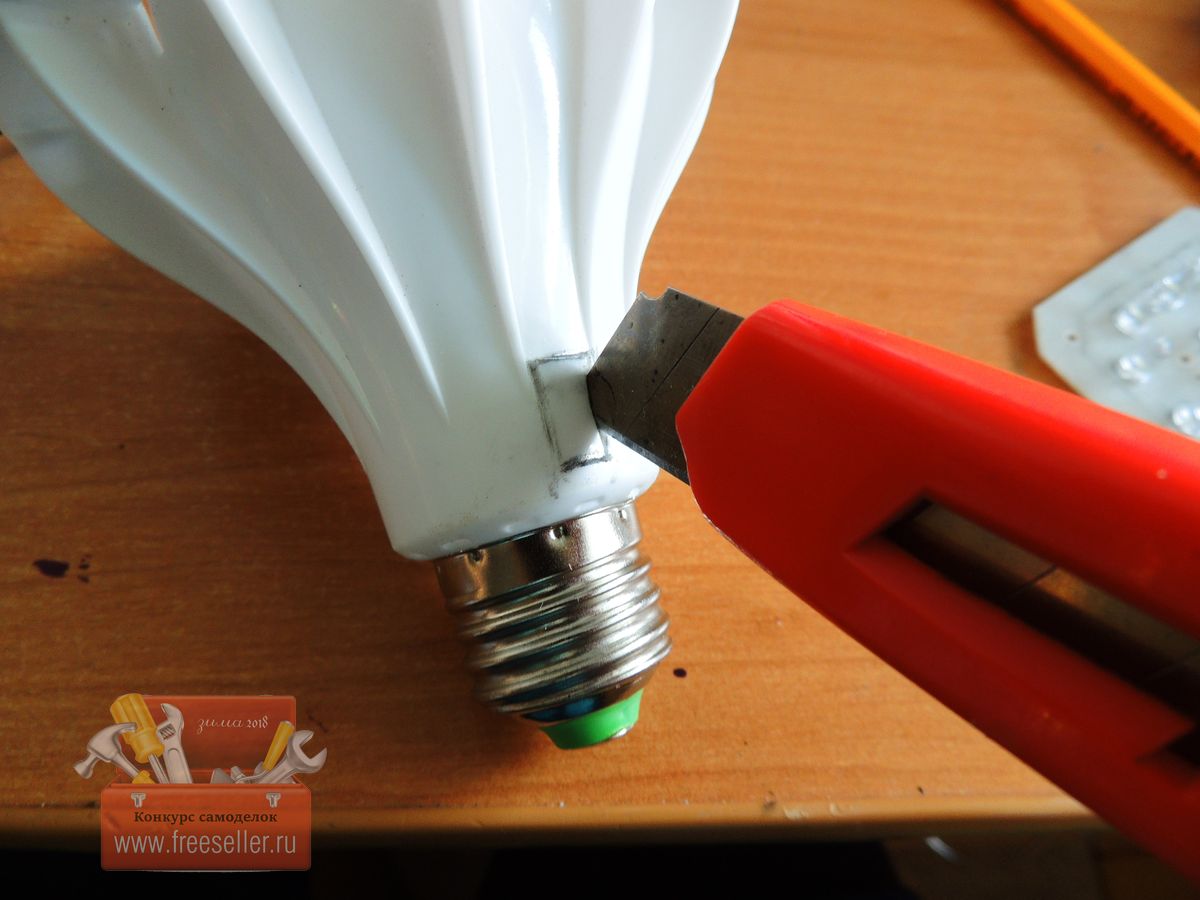

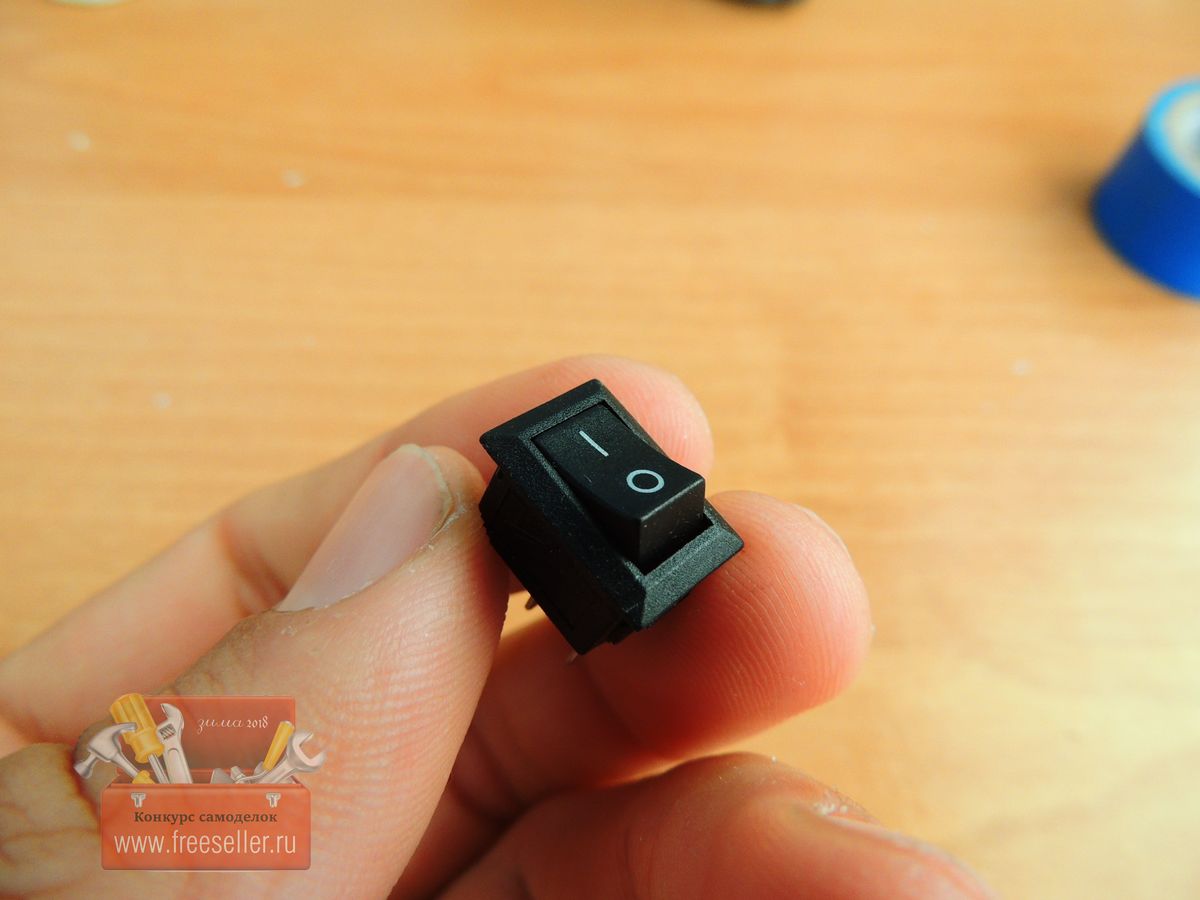

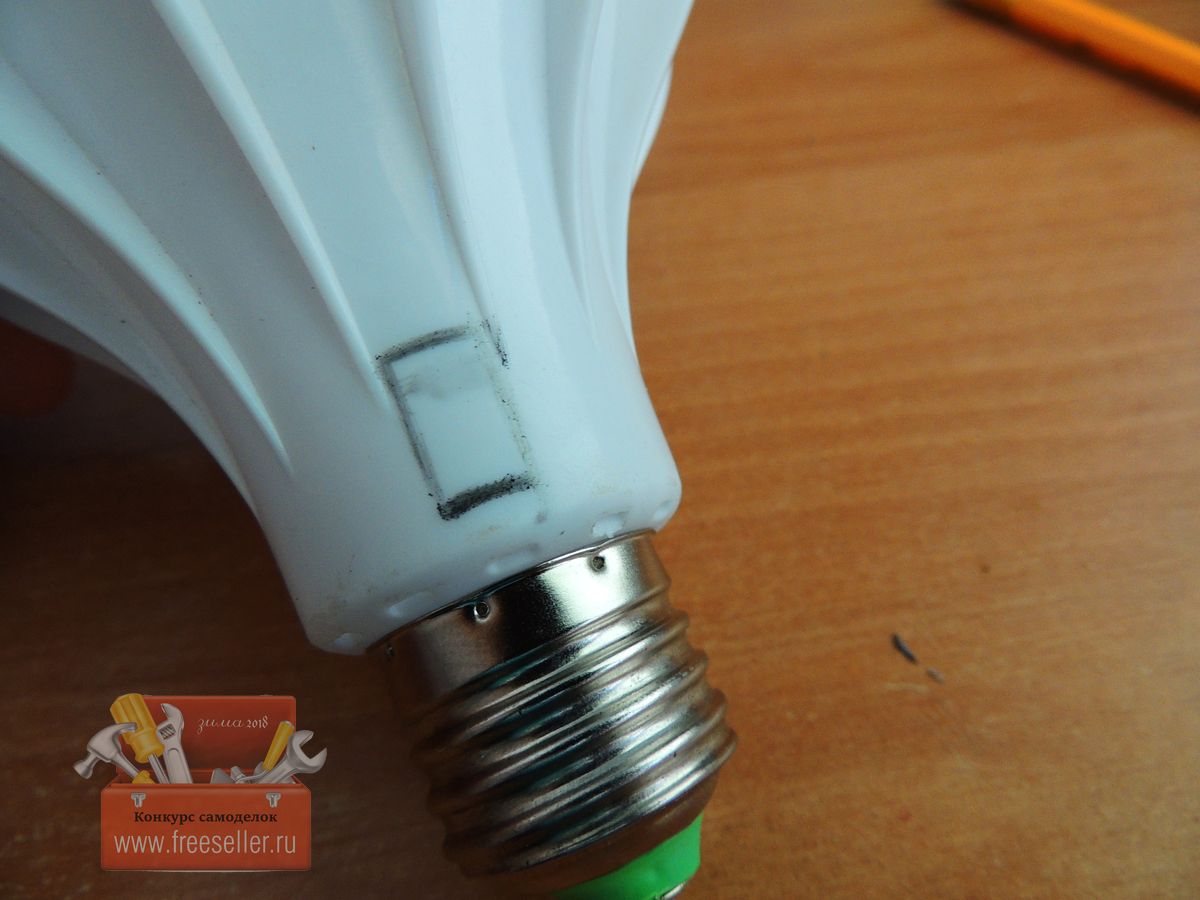

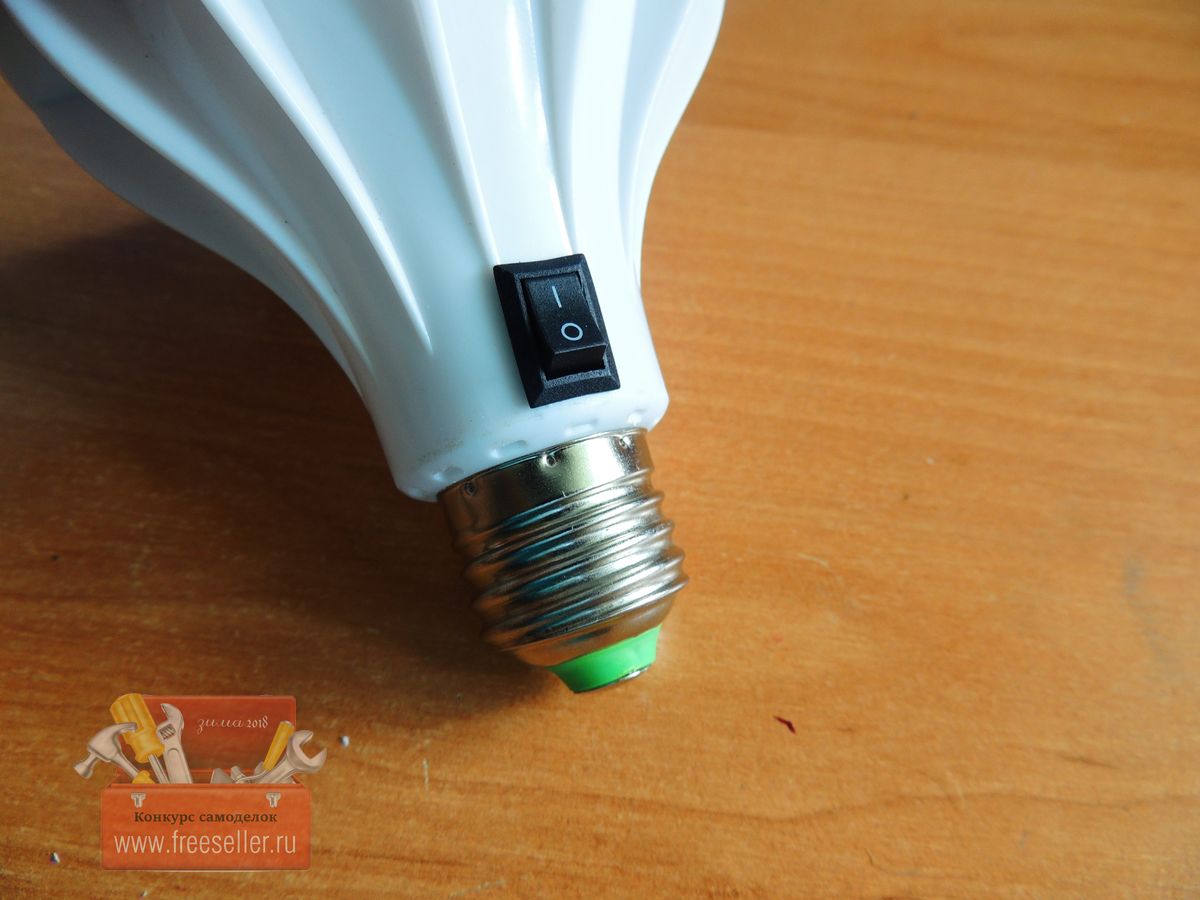

Для этого берем выключатель, делаем замеры, рисуем контур, и вырезаем канцелярским ножом отверстие.

Аккумулятор  Nokia BL-4C Аккумулятор  Nokia BL-4C Аккумулятор  Nokia BL-4C Аккумулятор  Nokia BL-4C Аккумулятор  Nokia BL-4C

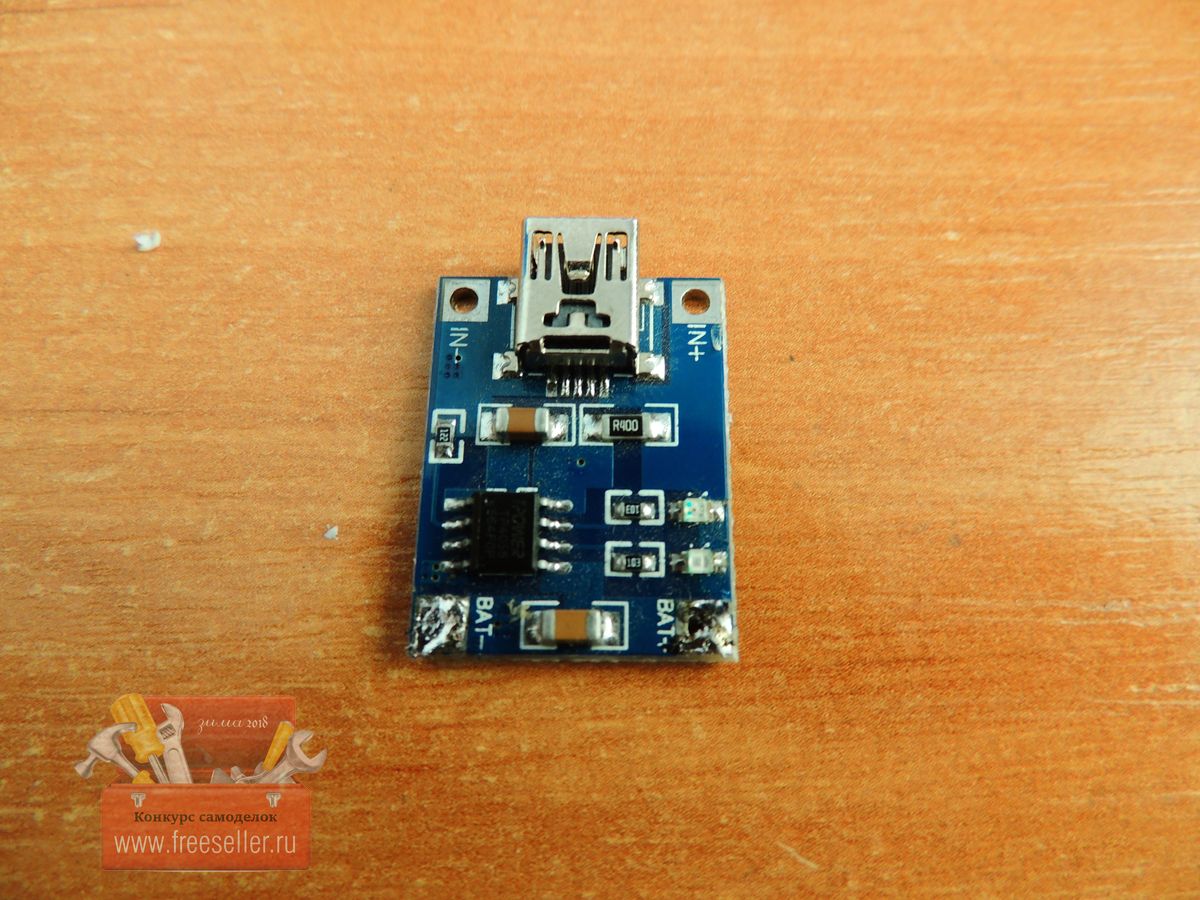

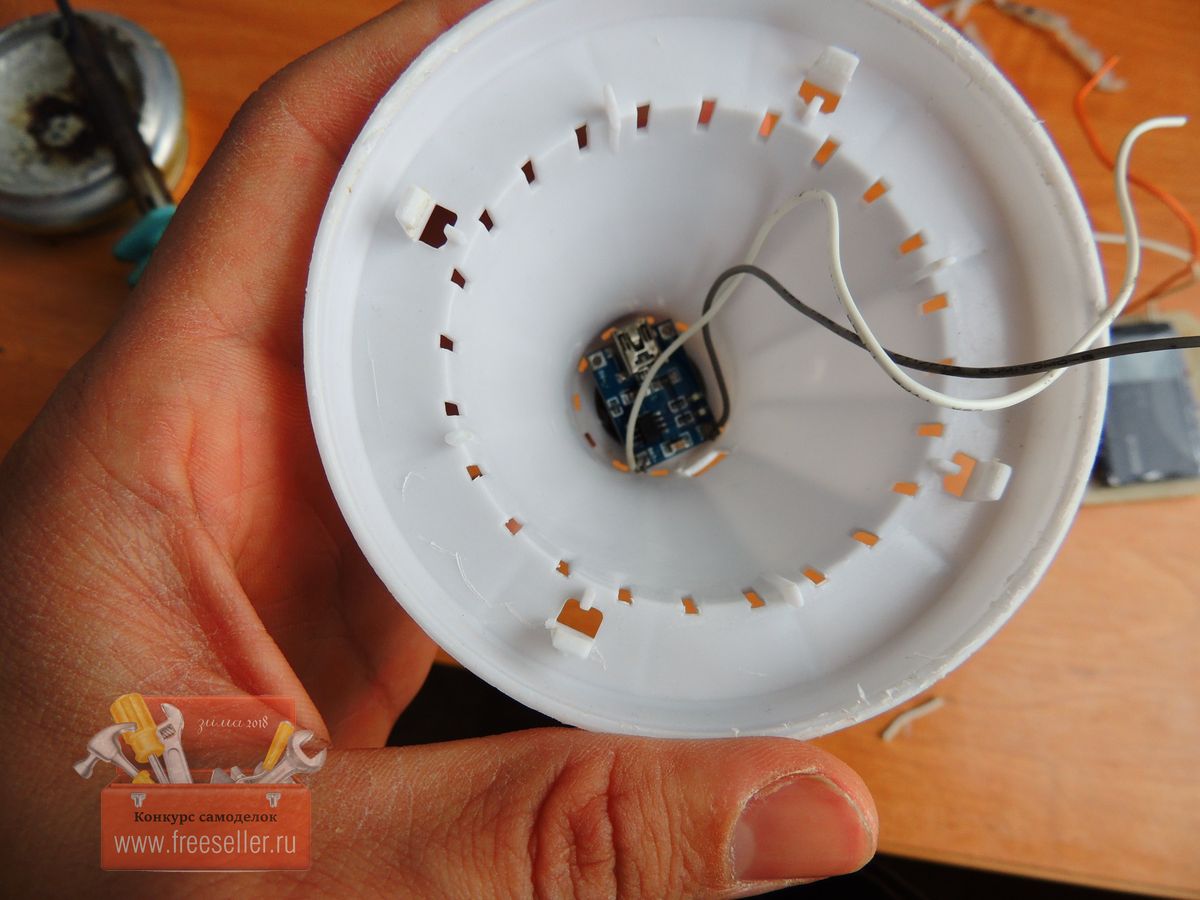

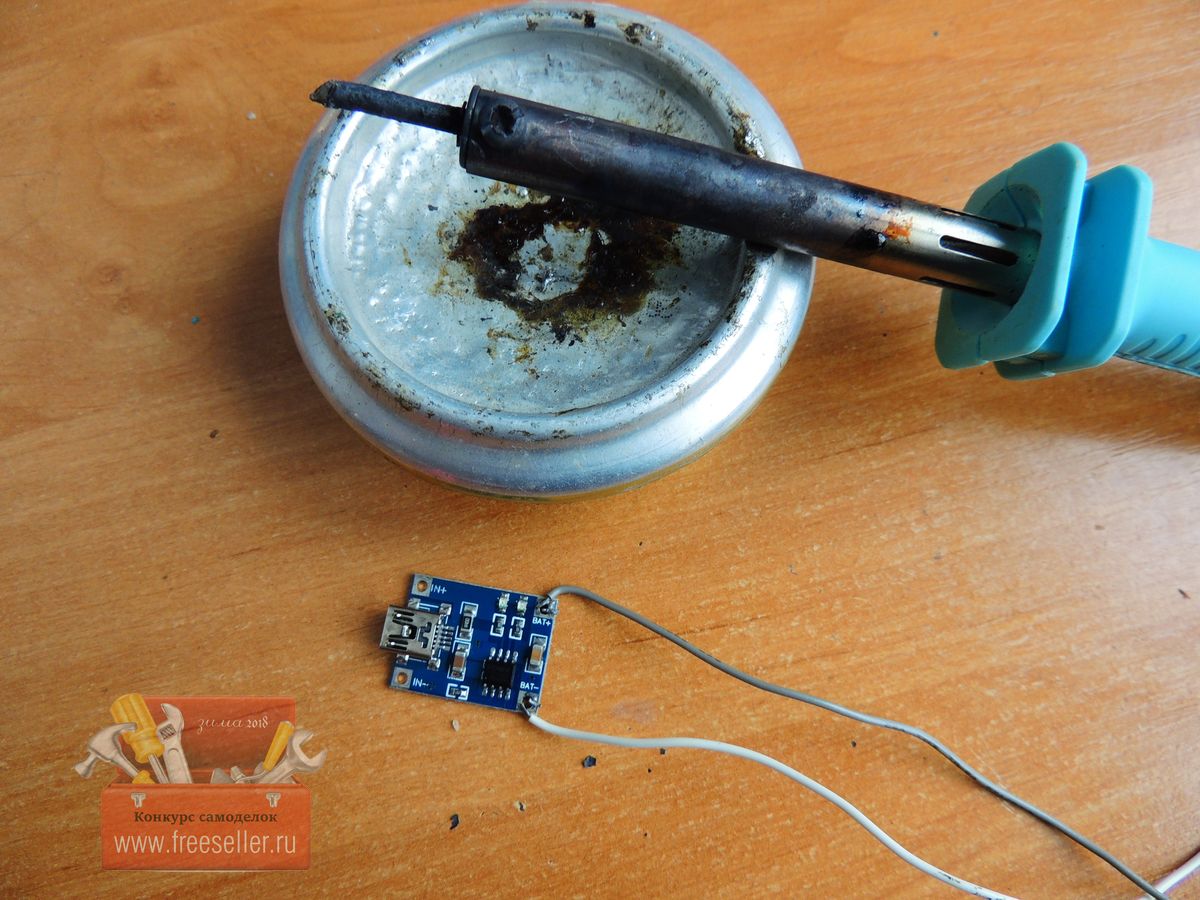

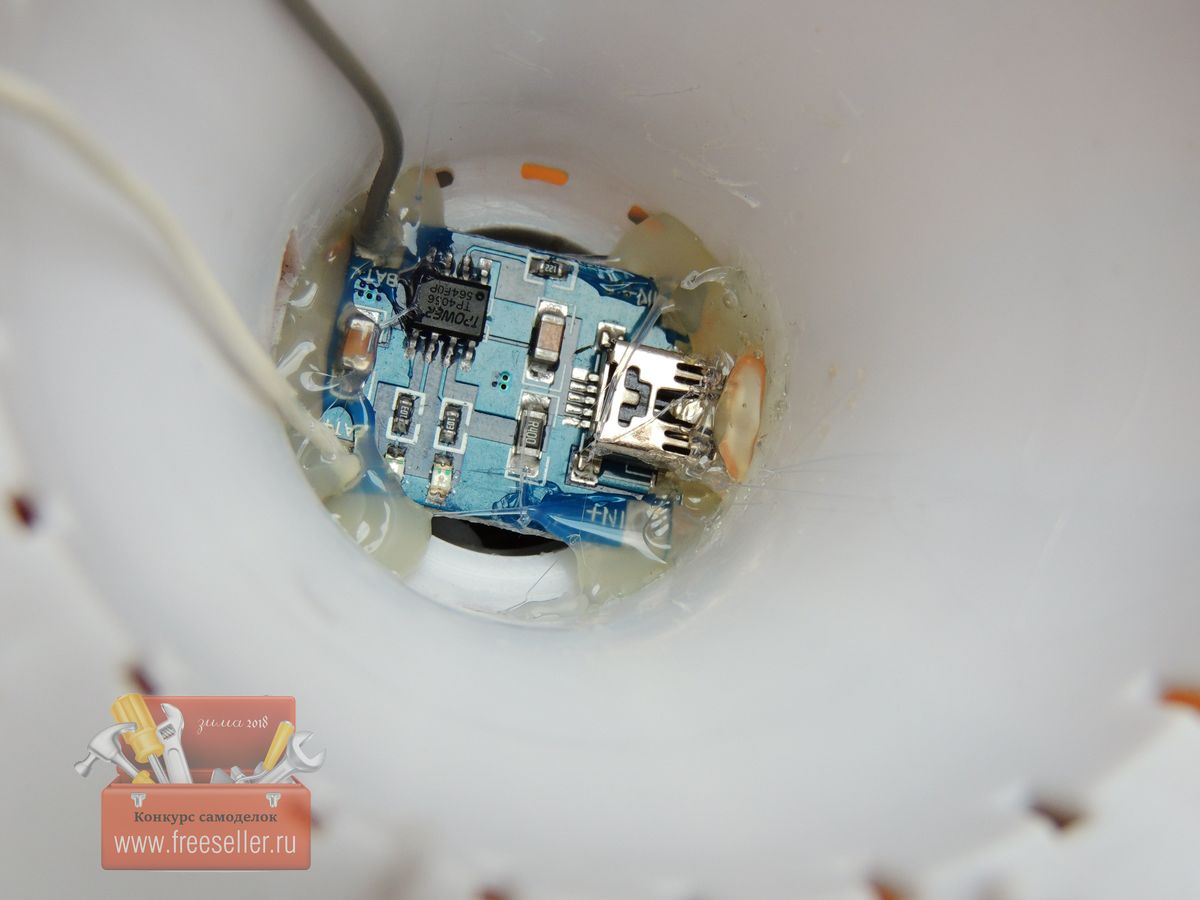

Далее берем модуль заряда li-ion аккумуляторов, припаиваем к нему 2 провода + и - , и также устанавливаем его в нижнюю часть.

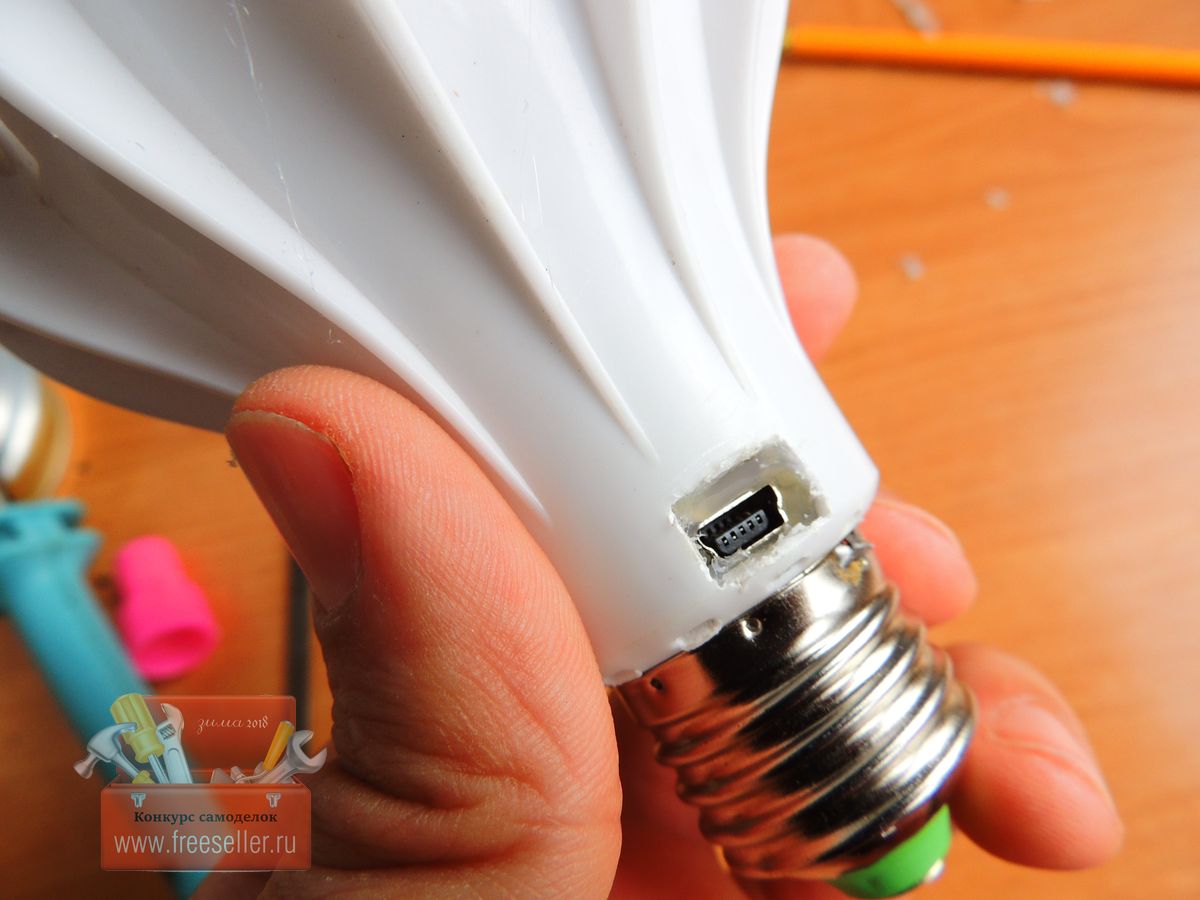

Делаем вырез под зарядку, фиксируем термоклеем.

Модуль заряда li-ion аккумуляторов

Пайка светодиода

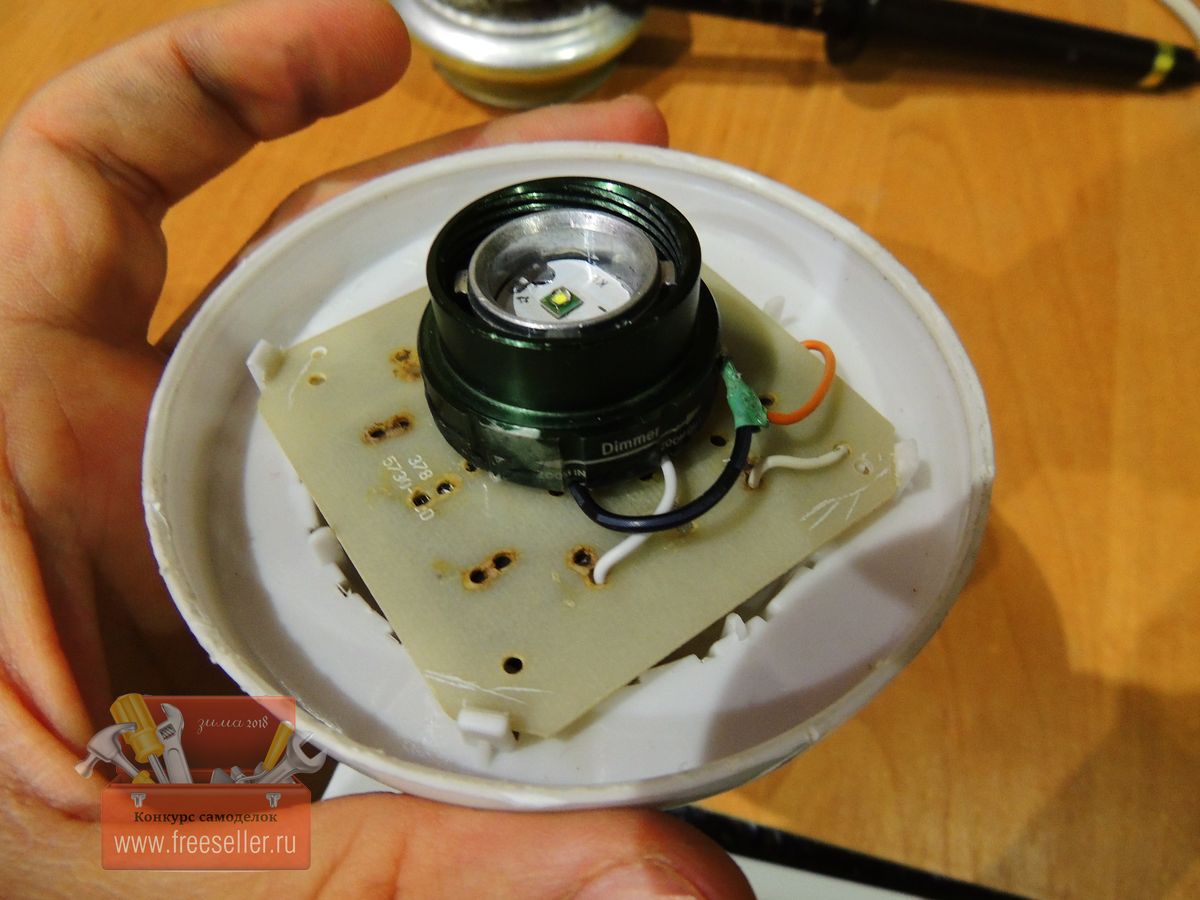

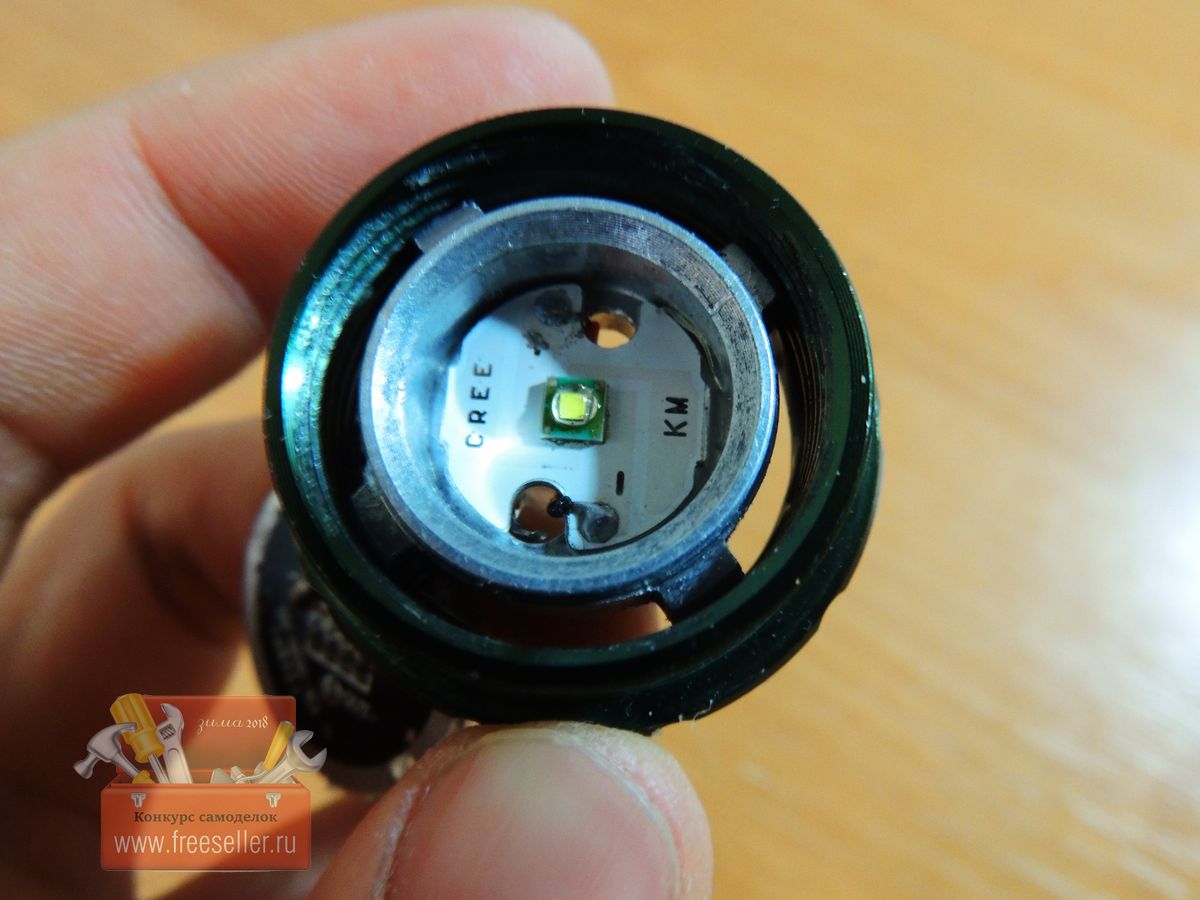

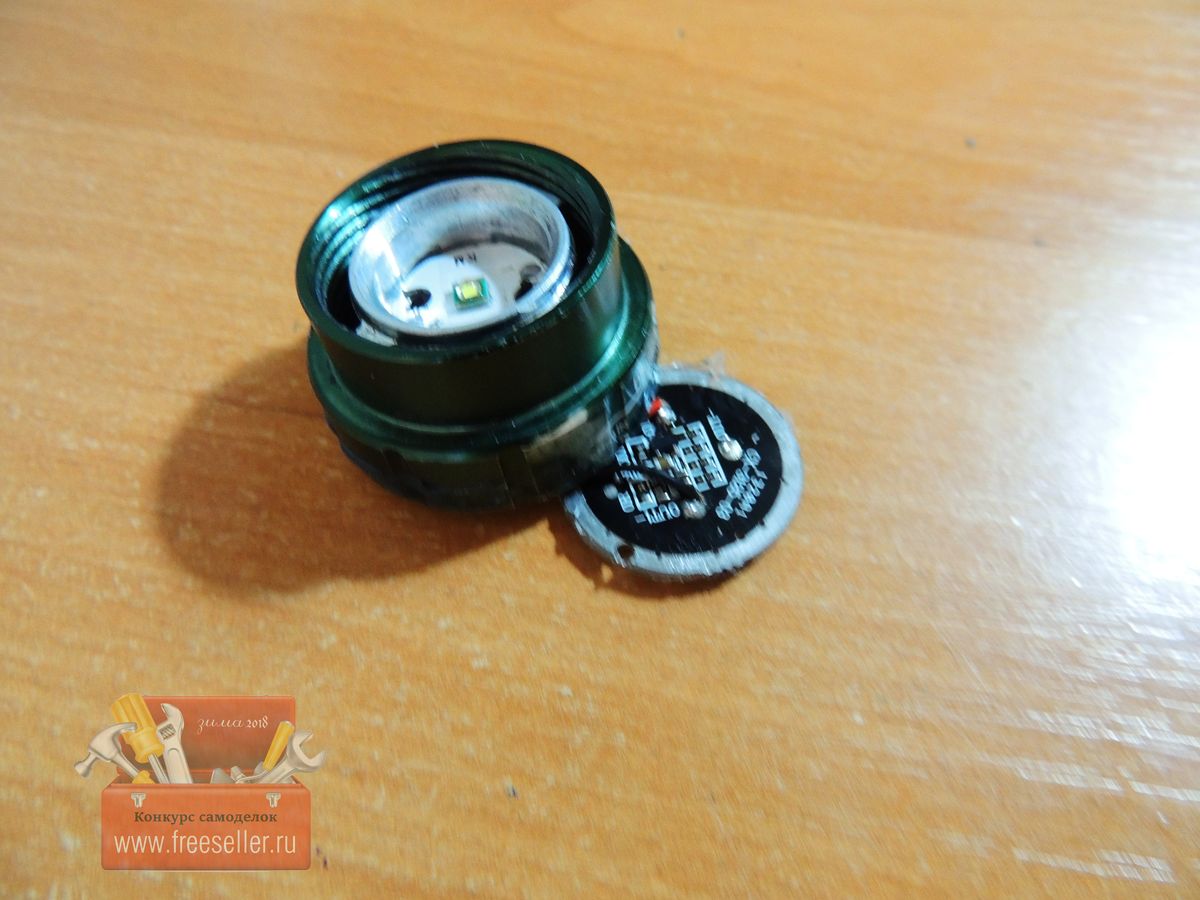

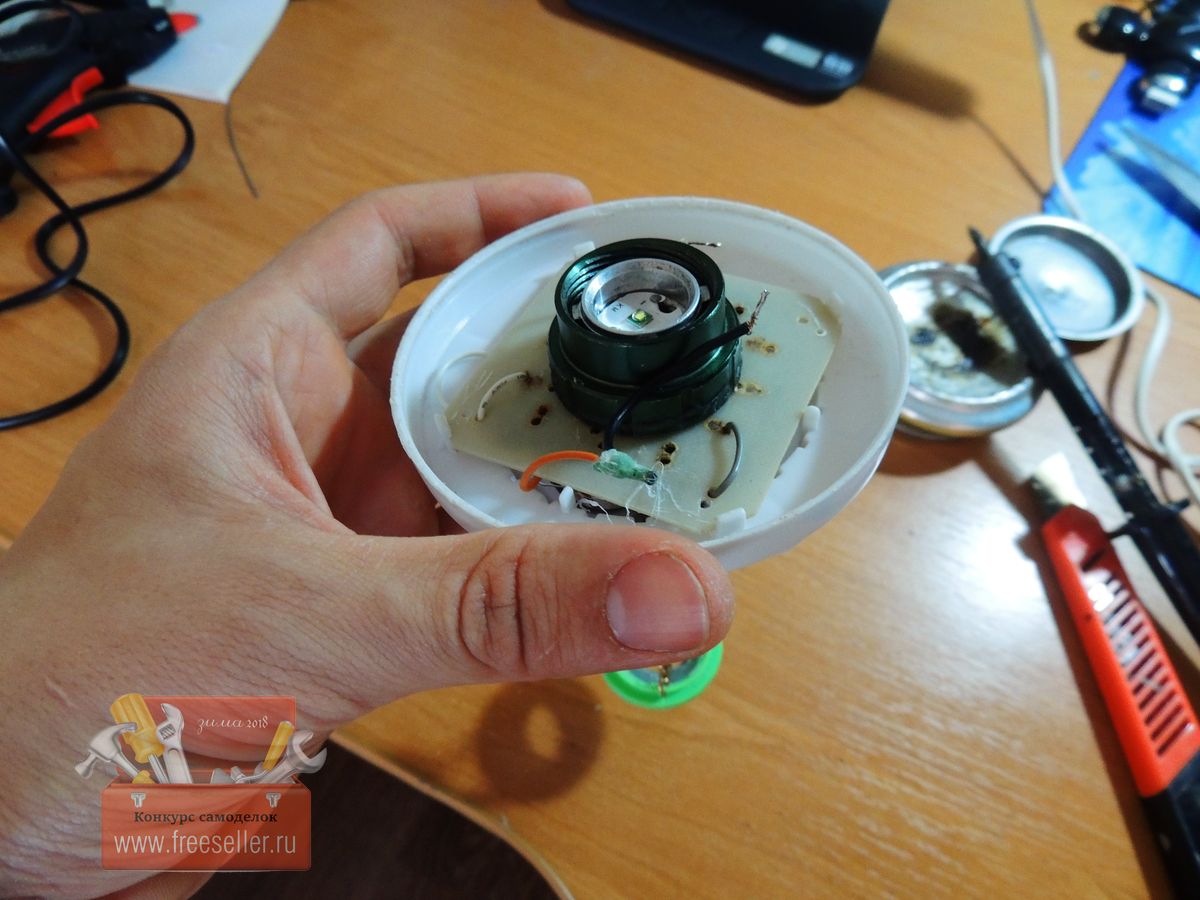

В качестве источника света был выбран вот такой светодиод с драйвером от сломанного фонарика.

Установить его было решено вот в таком положении.


Далее принялся паять все воедино. Не буду дословно описывать, что куда, и как.

Пайка начинки

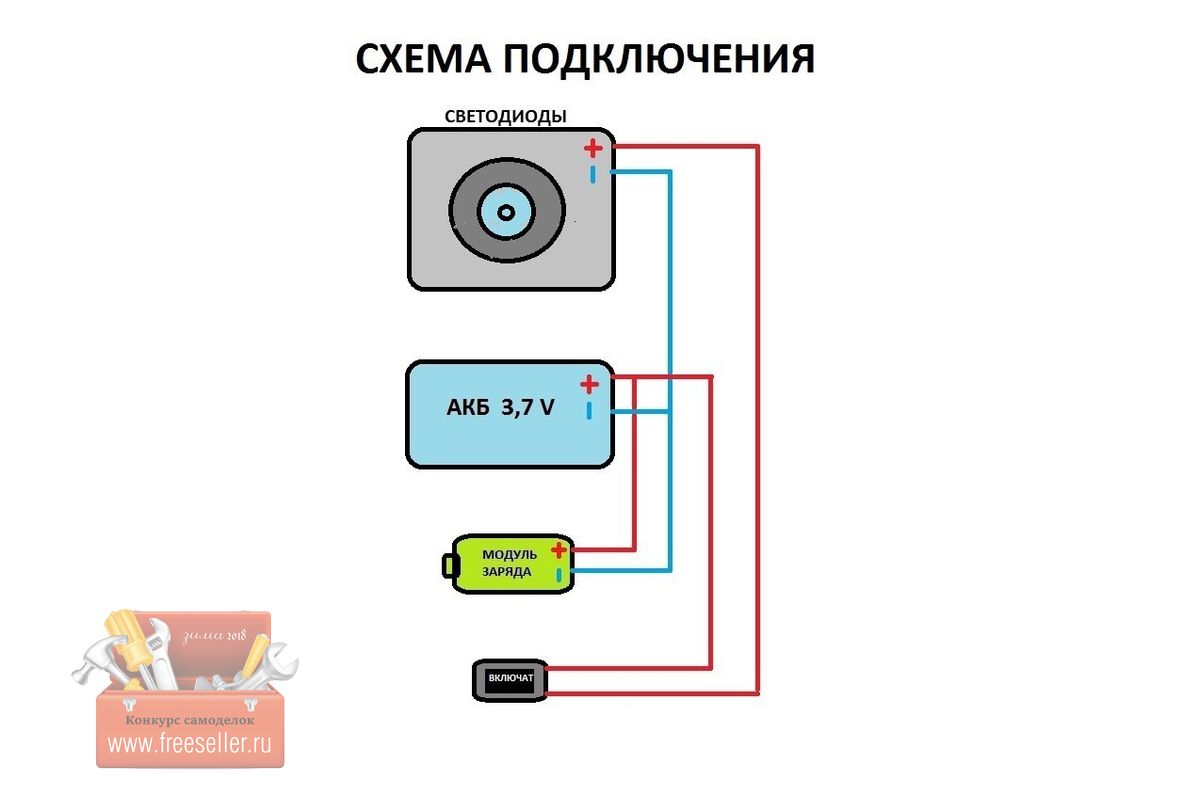

Для этого я набросал вот такую схемку, на ней все подробно и понятно описано, + прилагаю пару фото.



Схема подключения


Аккумуляторная светодиодная лампа. Схема подключения

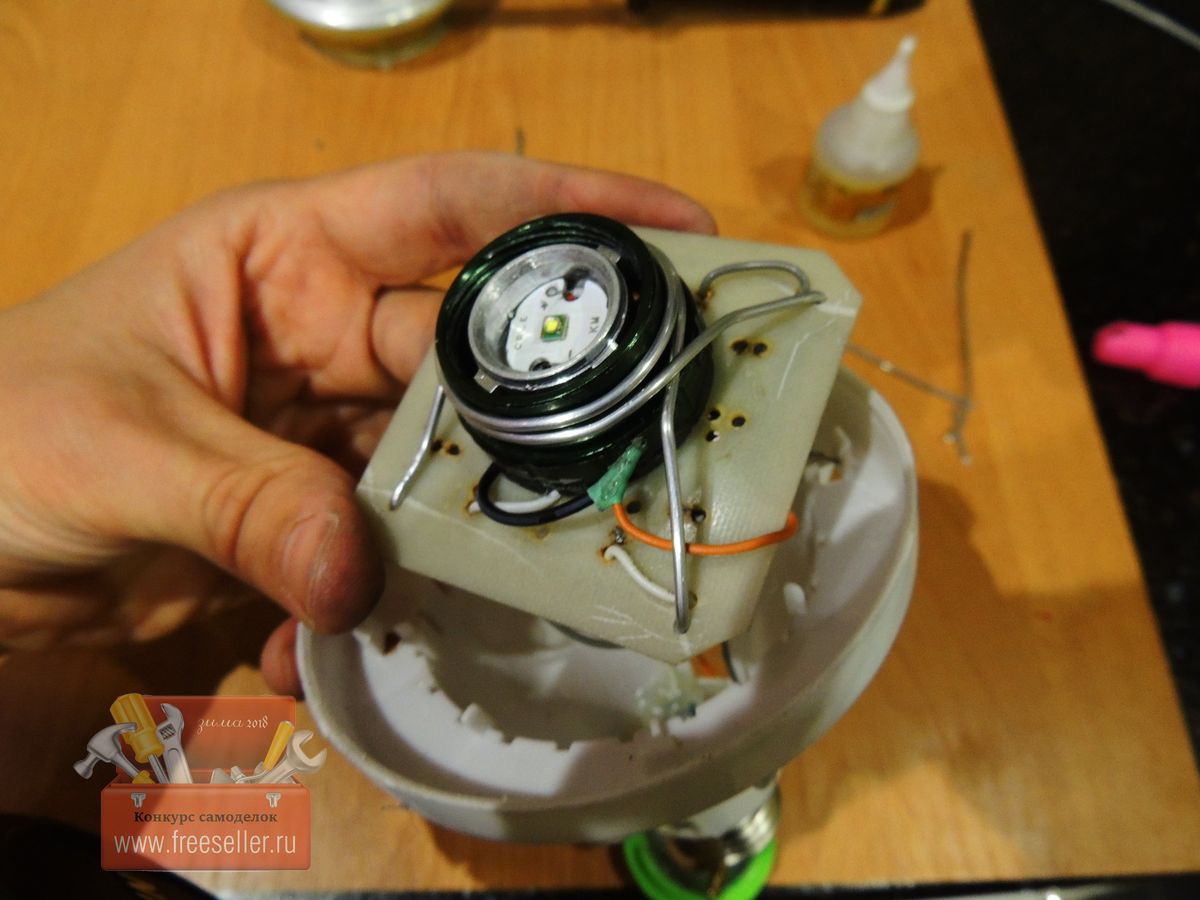

Сборка внутренностей

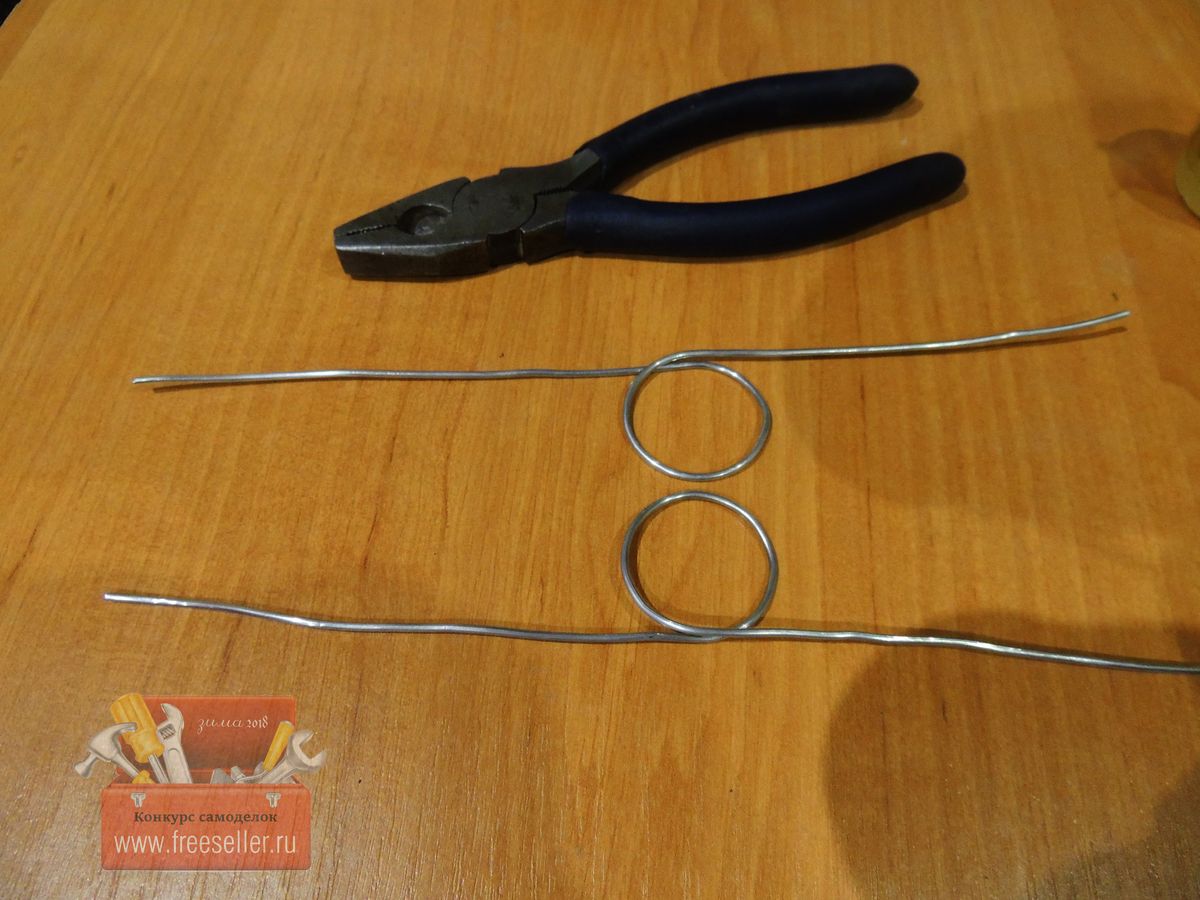

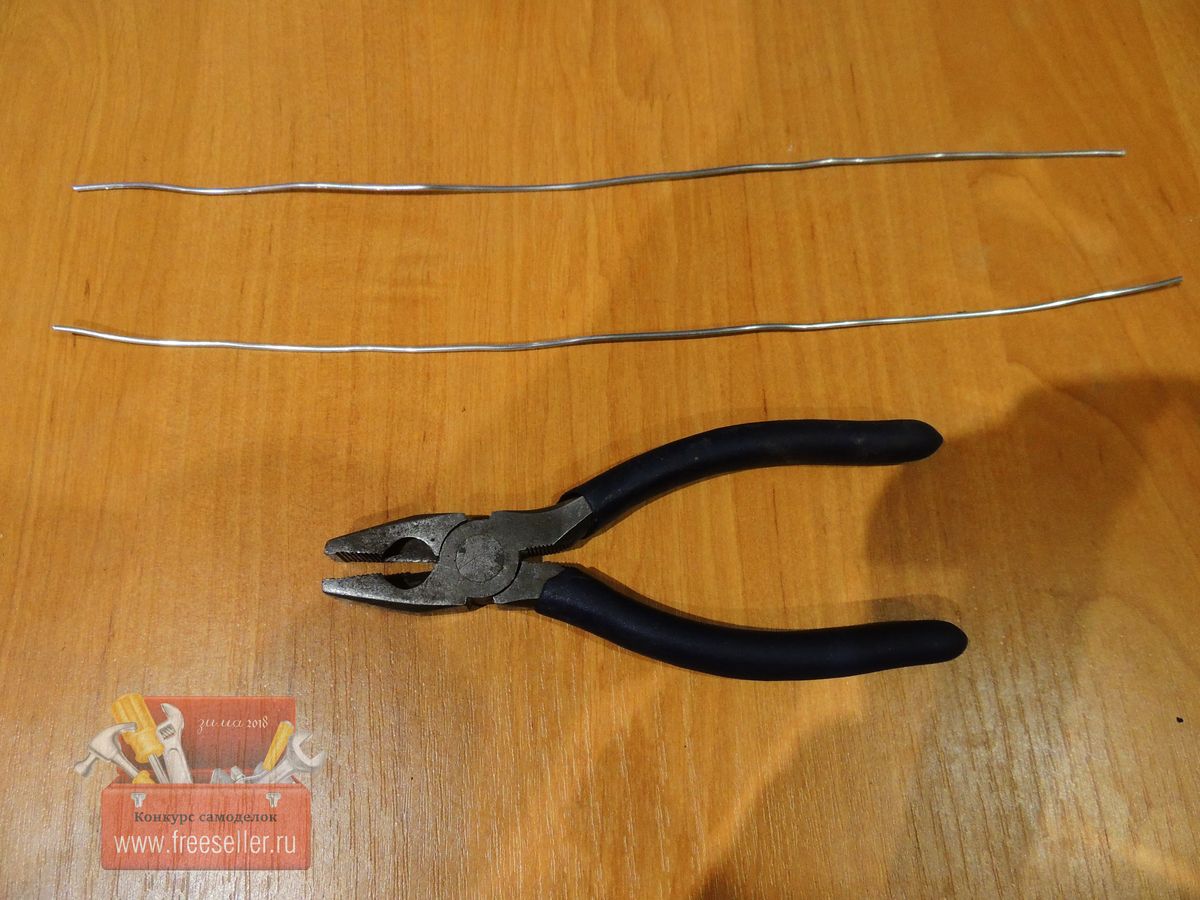

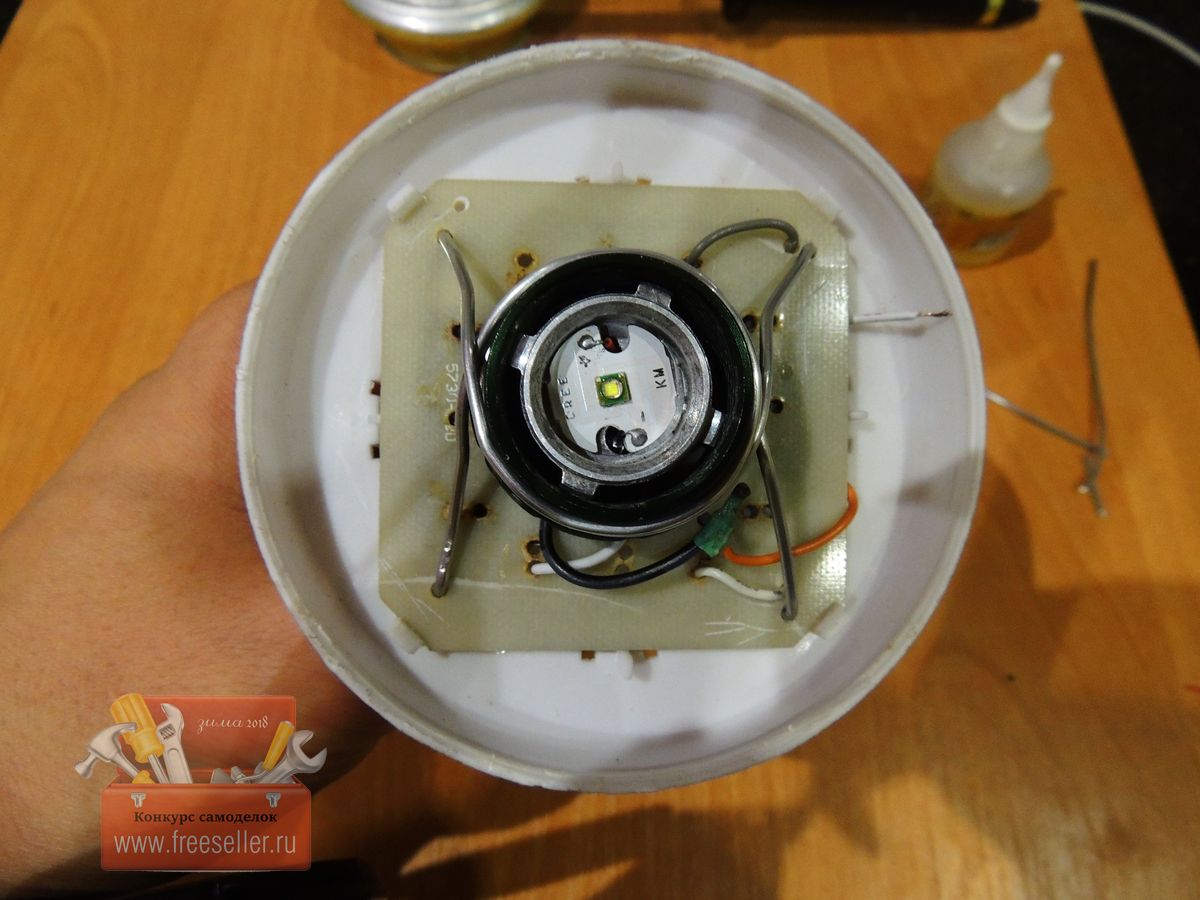

Теперь оставалось прочно закрепить корпус со светодиодом и драйвером, хотел закрепить все на термоклей, но от этой идеи пришлось отказаться, так как корпус нагревался, и клей понемногу плавился, и корпус в дальнейшем попросту отпал бы. Для этого решил использовать алюминиевый провод, это было, как по мне, самое простое решение, отрезал две заготовки,выгнул по форме корпуса, затем закрепил все к пластине.



Изготовление крепления для лампы

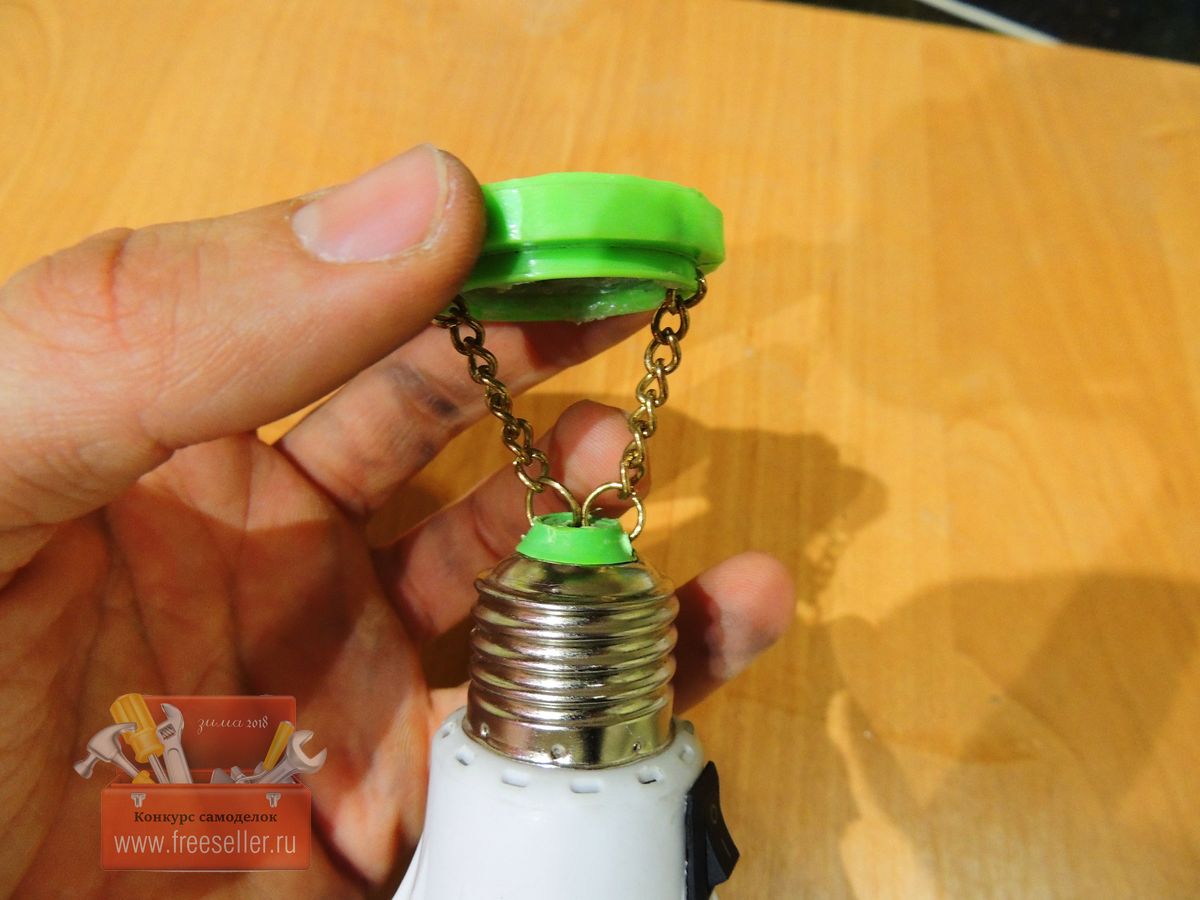

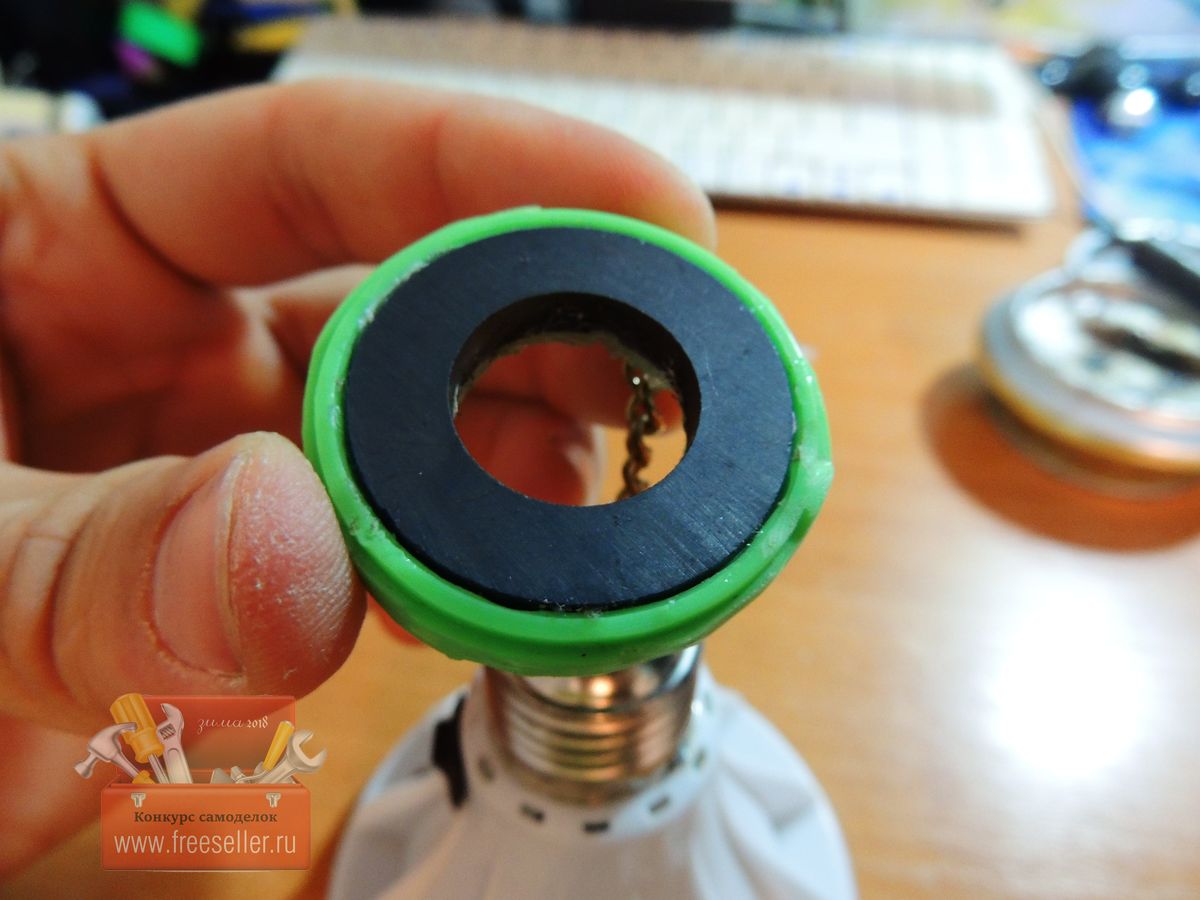

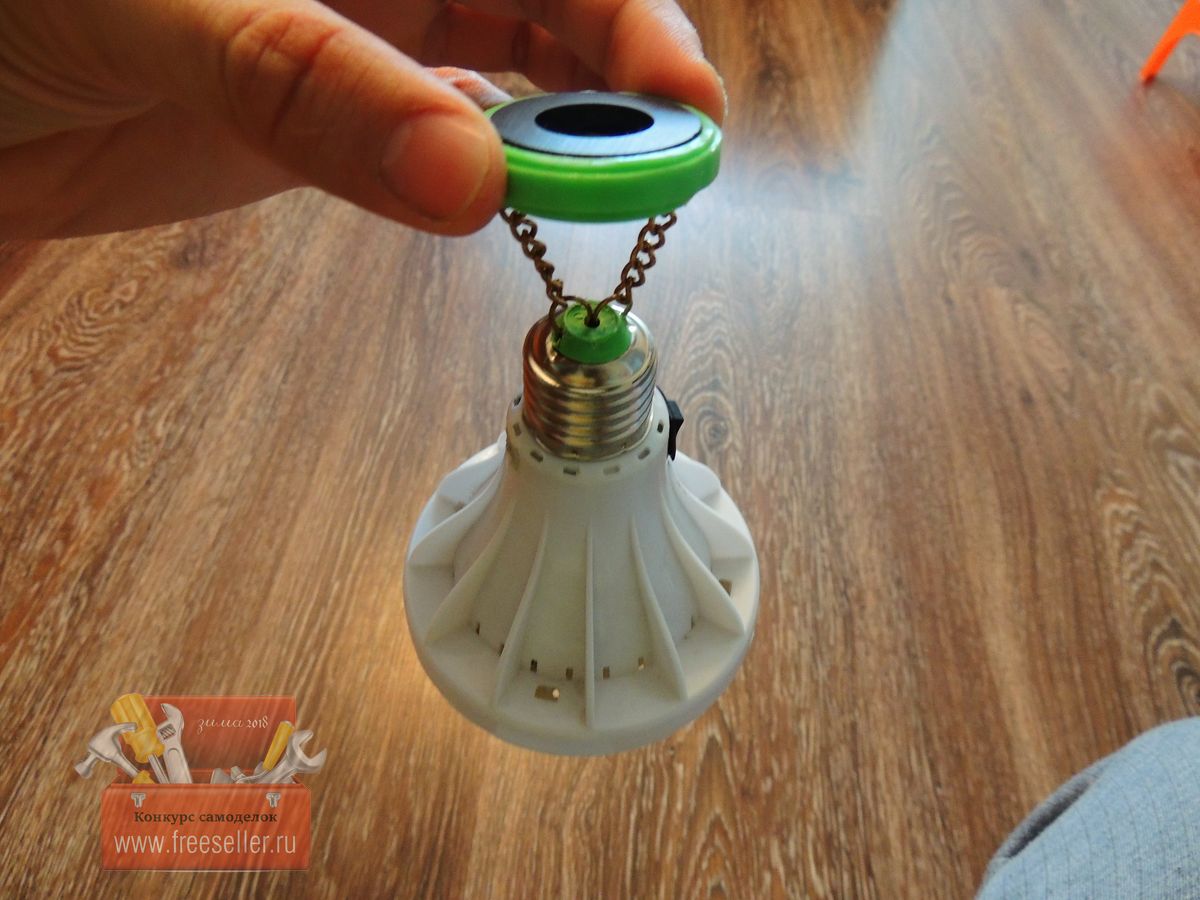

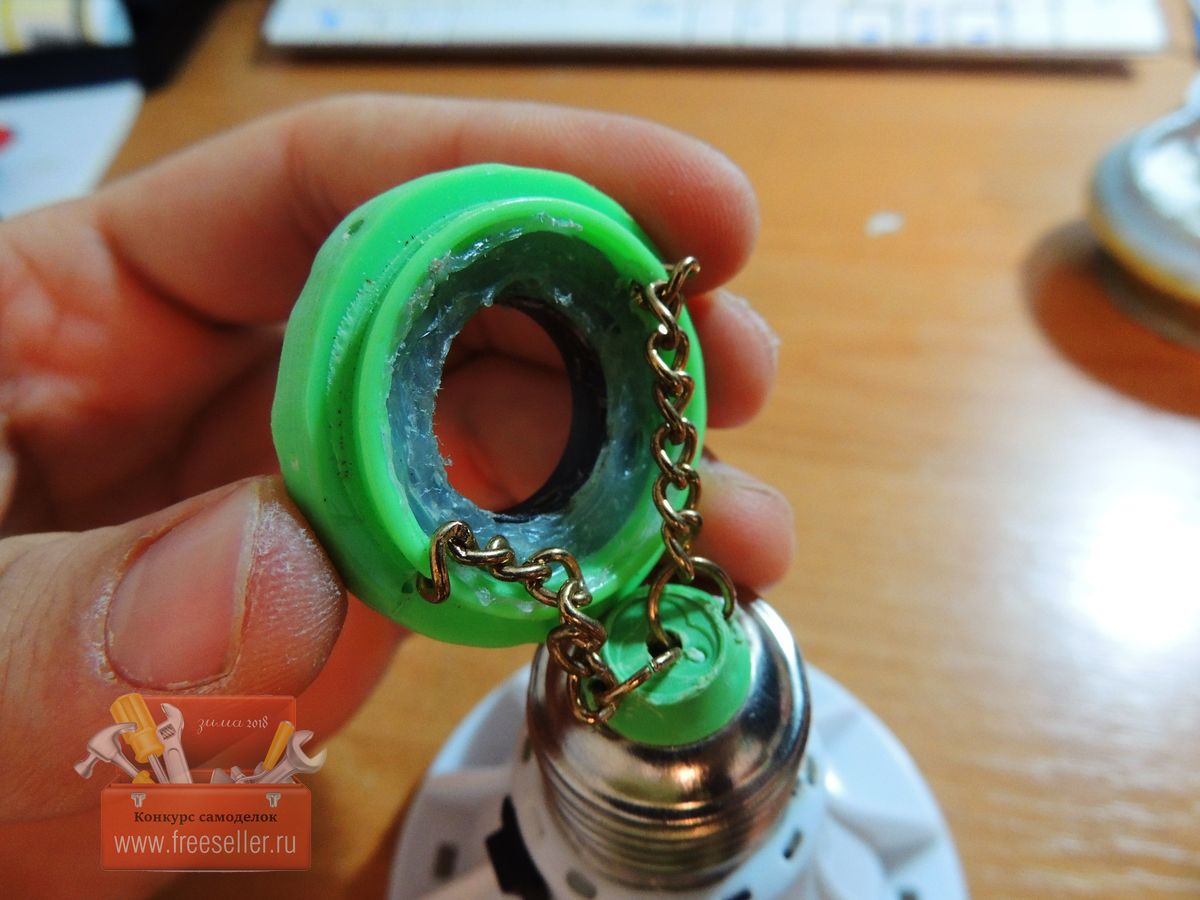

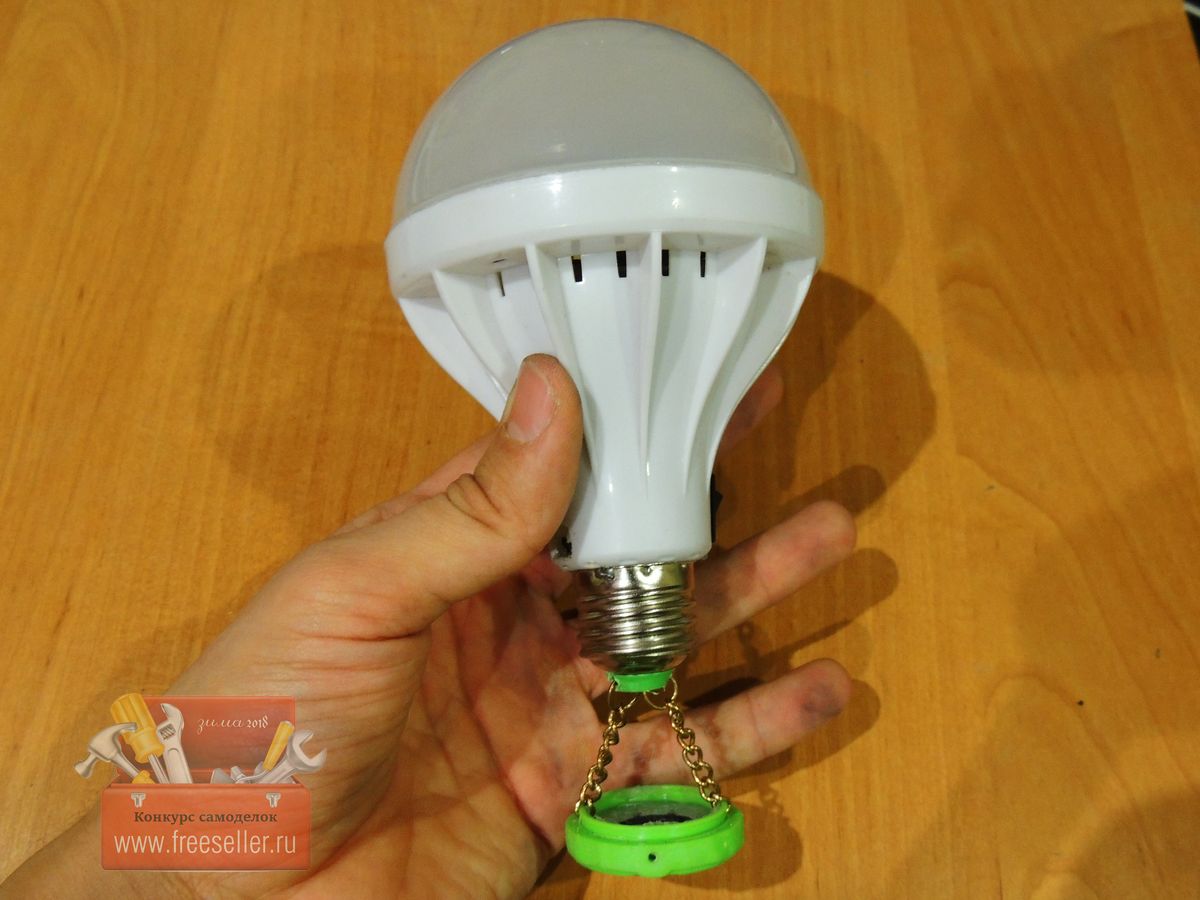

Далее принялся мастерить крепление для лампы, это для того, чтобы ее при желании можно было повесить в нужном месте. Взял цепочку, круглый магнит, вырезал корпус под магнит (взял из старых часов), и закрепил все это, вот таким образом .



Фотографии готовой лампы

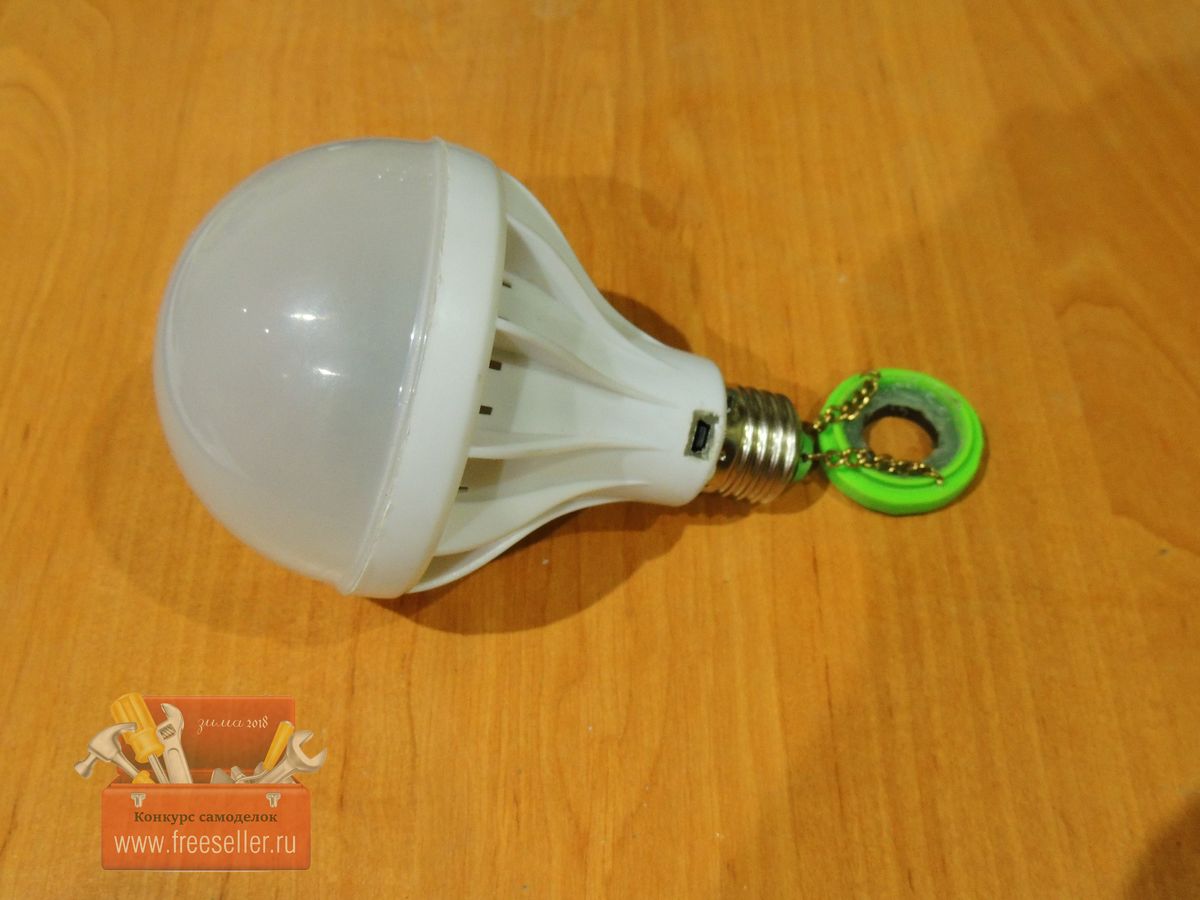

Вот, в принципе, и все. Ставим все на свои места. Электронную часть прячем внутрь, закрываем колбой.

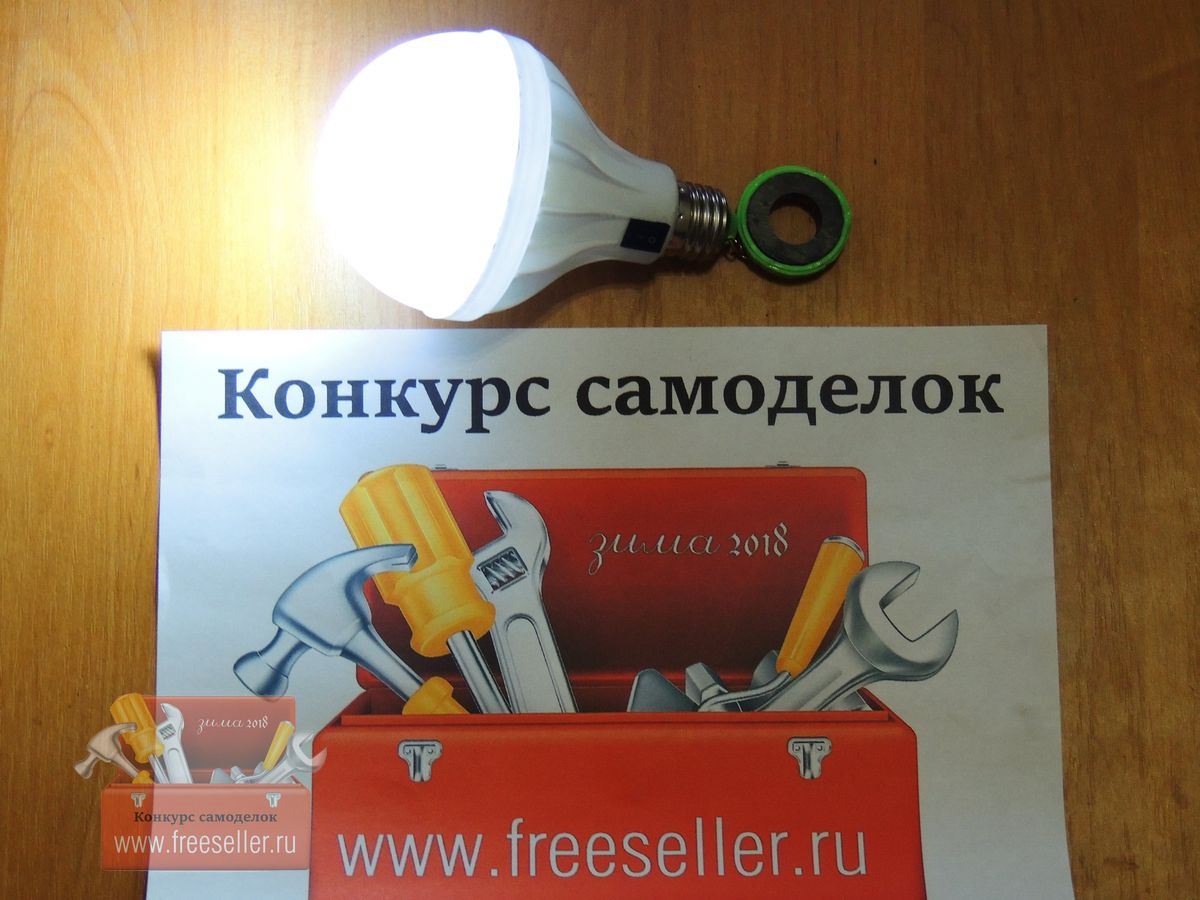

Получаем вот такую оригинальную светодиодную лампу.

Самоделки. аккумуляторная светодиодная лампа. Самоделки. аккумуляторная светодиодная лампа. Самоделки. аккумуляторная светодиодная лампа. Самоделки. аккумуляторная светодиодная лампа. Самоделки. аккумуляторная светодиодная лампа. Самоделки. аккумуляторная светодиодная лампа.

Демонстрация работы


Теперь немного протестируем нашу светодиодную лампу, посмотрим как она покажет себя в работе.

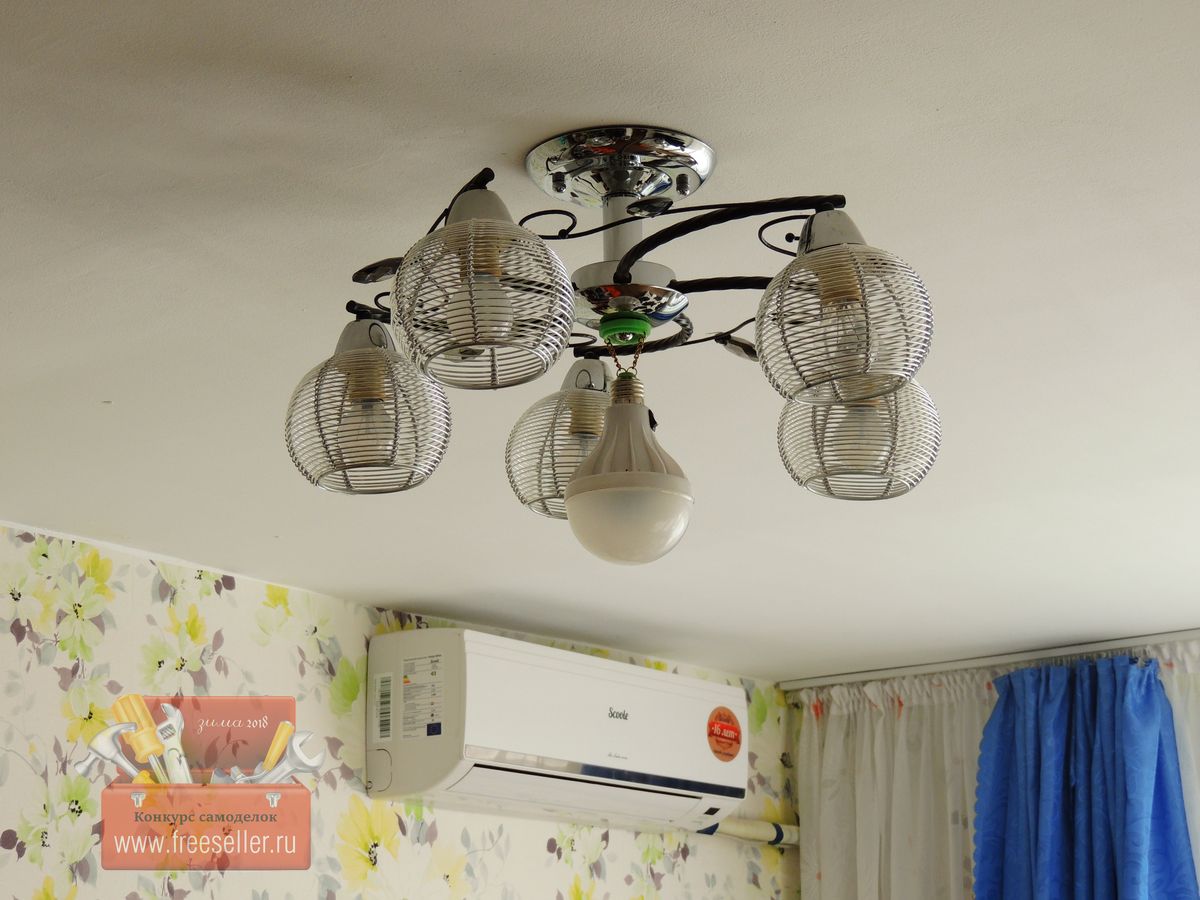

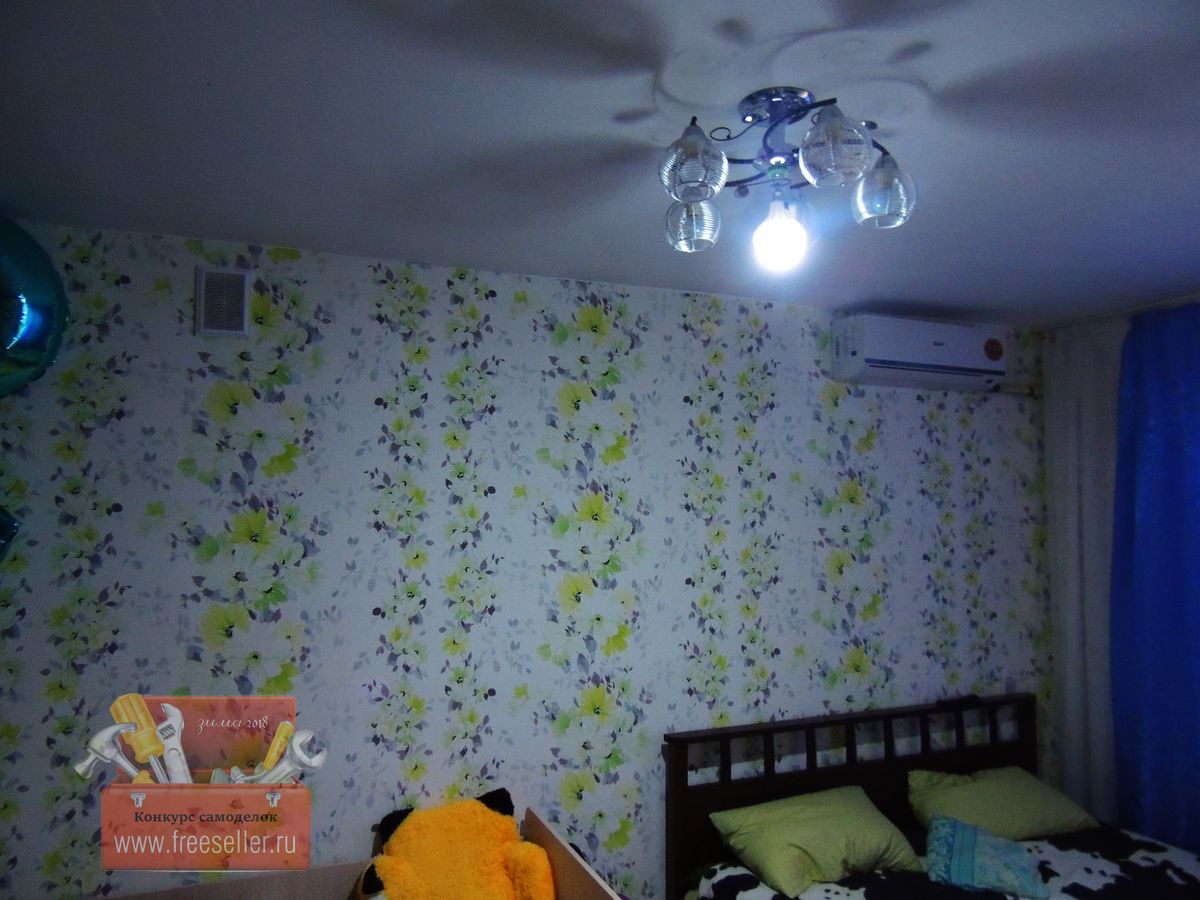

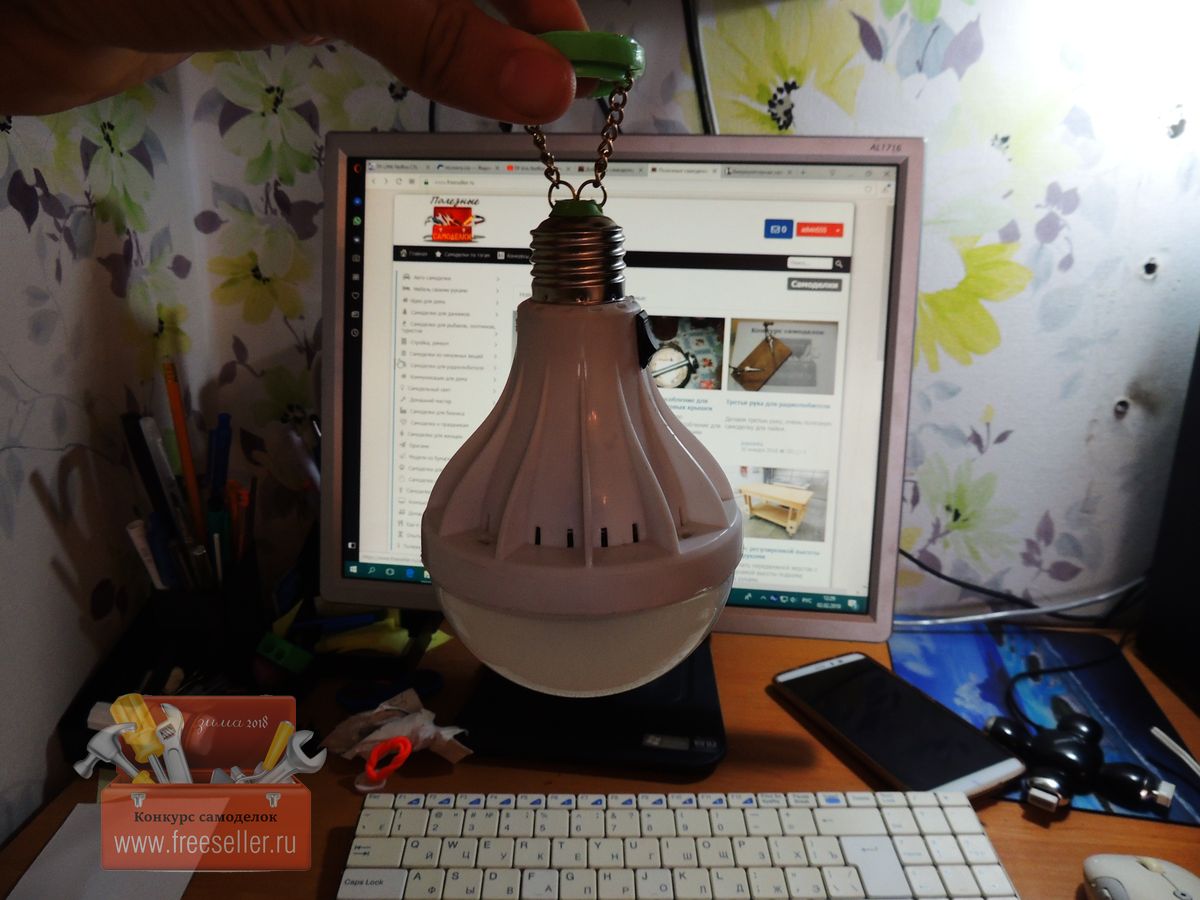

Лампу я приспособил на люстру в спальной комнате.

Самоделки. аккумуляторная светодиодная лампа.
Забыл написать, что у лампы есть три режима свечения: ярко, тусклее, и режим SOS ( родные характеристики светодиода от фонаря, за счет встроенного драйвера).

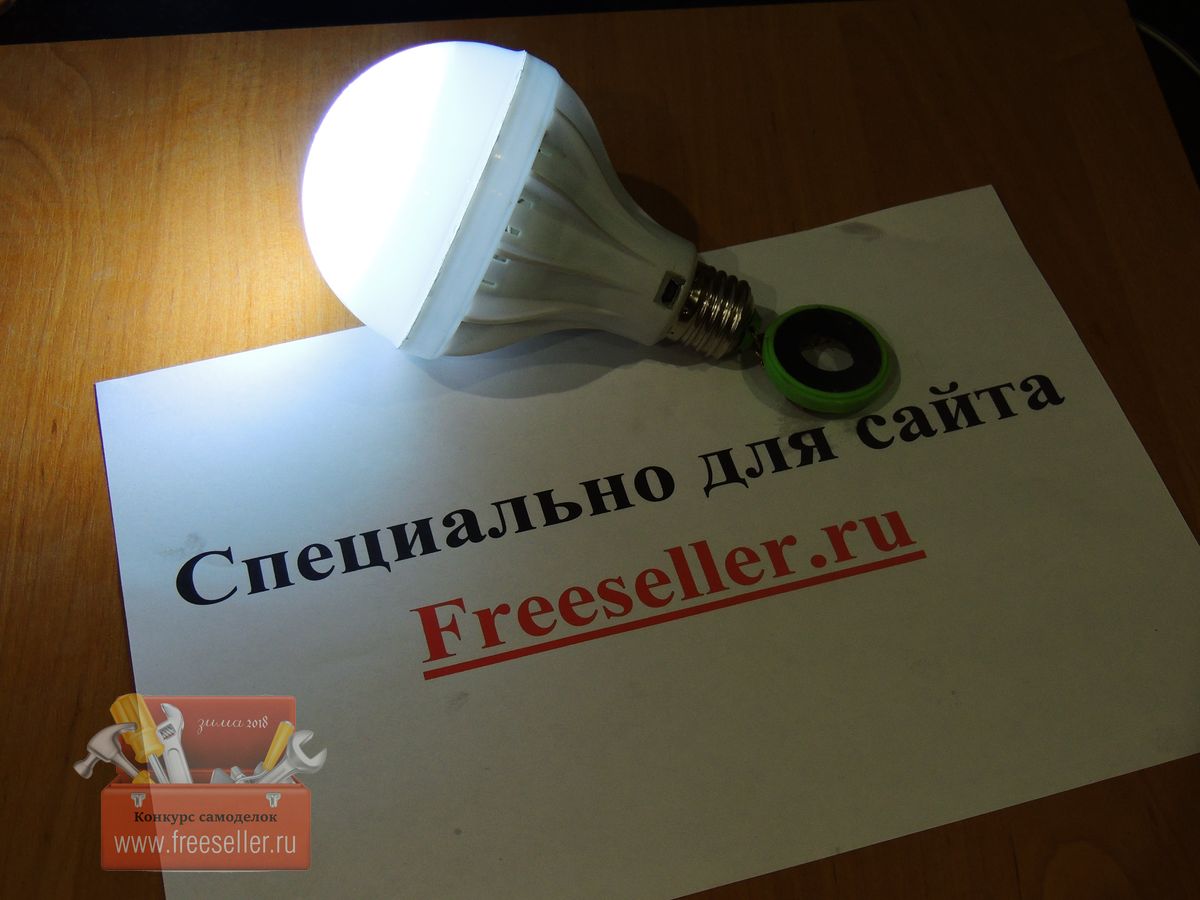

Так светит максимальная яркость.
Самоделки. аккумуляторная светодиодная лампа.

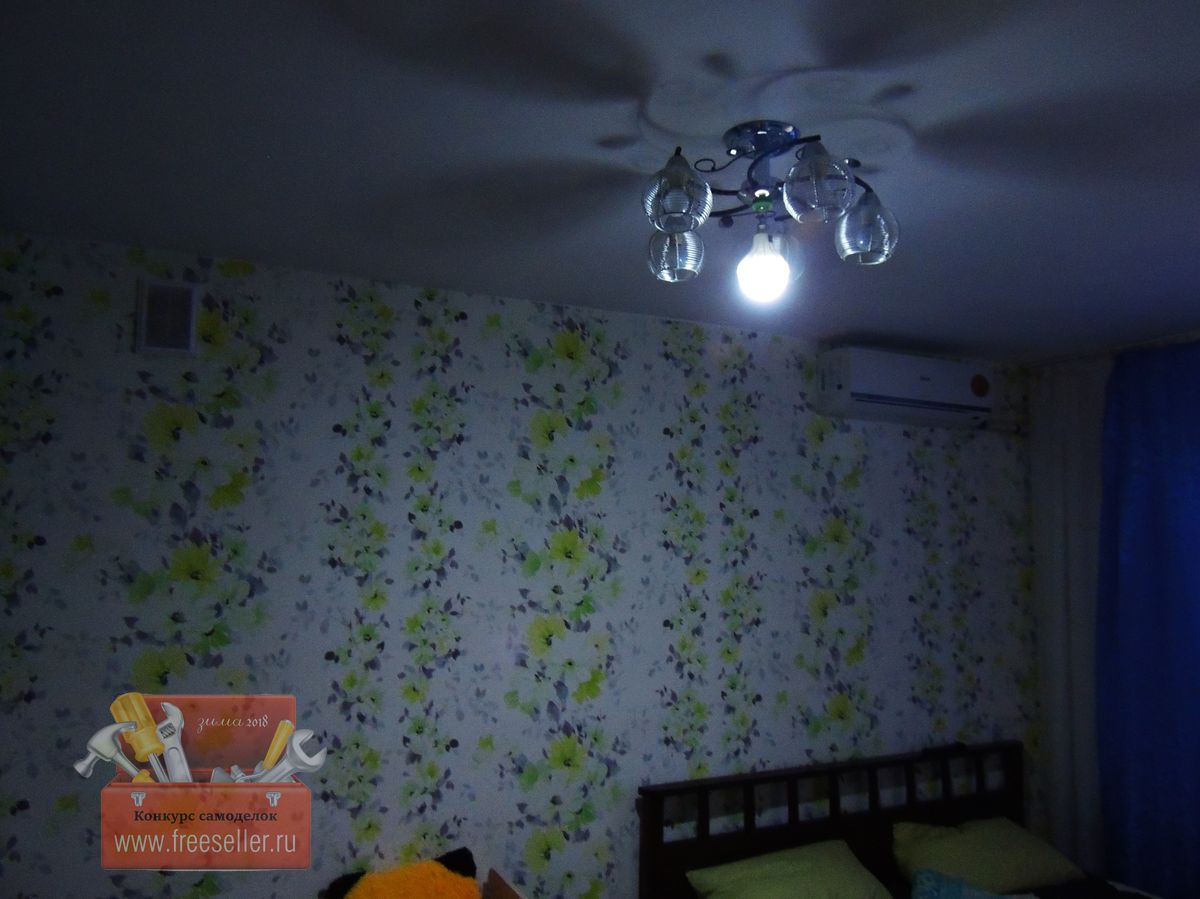

На втором режиме.

Самоделки. аккумуляторная светодиодная лампа.
 Вот так это выглядит в ручном режиме.

Самоделки. аккумуляторная светодиодная лампа.
На этом пожалуй все. Что непонятно спрашиваем, постараюсь на все вопросы ответить!
Спасибо всем за внимание!
Хорошего всем настроения!
