Простая переделка фонариков под Li-ion аккумулятор


Как просто переделать фонарик под li-ion аккумулятор 18650.


Современные фонари делают экономичными, благодаря светодиодам. А вот батареи оставляют желать лучшего. Решил я переделать

фонари под Li-ion, благо элементов 18650 у меня в избытке.

  Простая переделка фонариков под Li-ion аккумулятор  Простая переделка фонариков под Li-ion аккумуляторПростая переделка фонариков под Li-ion аккумулятор

Материалы и инструменты

  • фонари;
  • элементы 18650;
  • платы BMS;
  • контроллеры заряда;
  • оргстекло;
  • ABS пластик;
  • паяльник, провода, супер клей.

Доработка фонарика

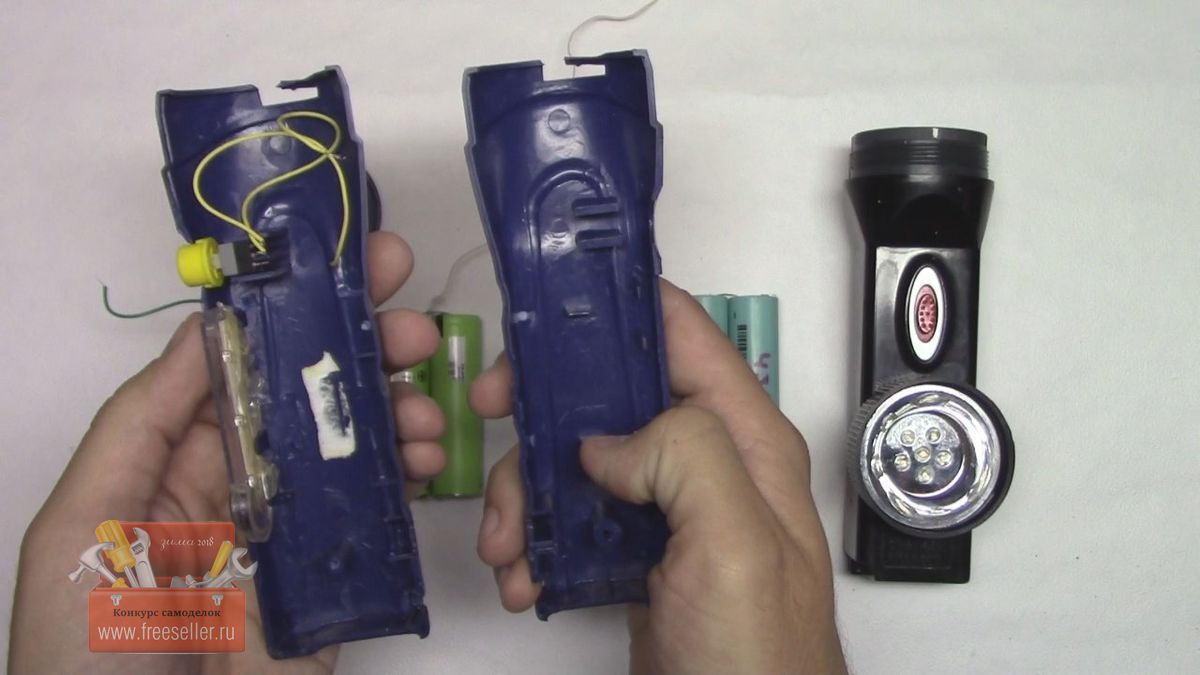

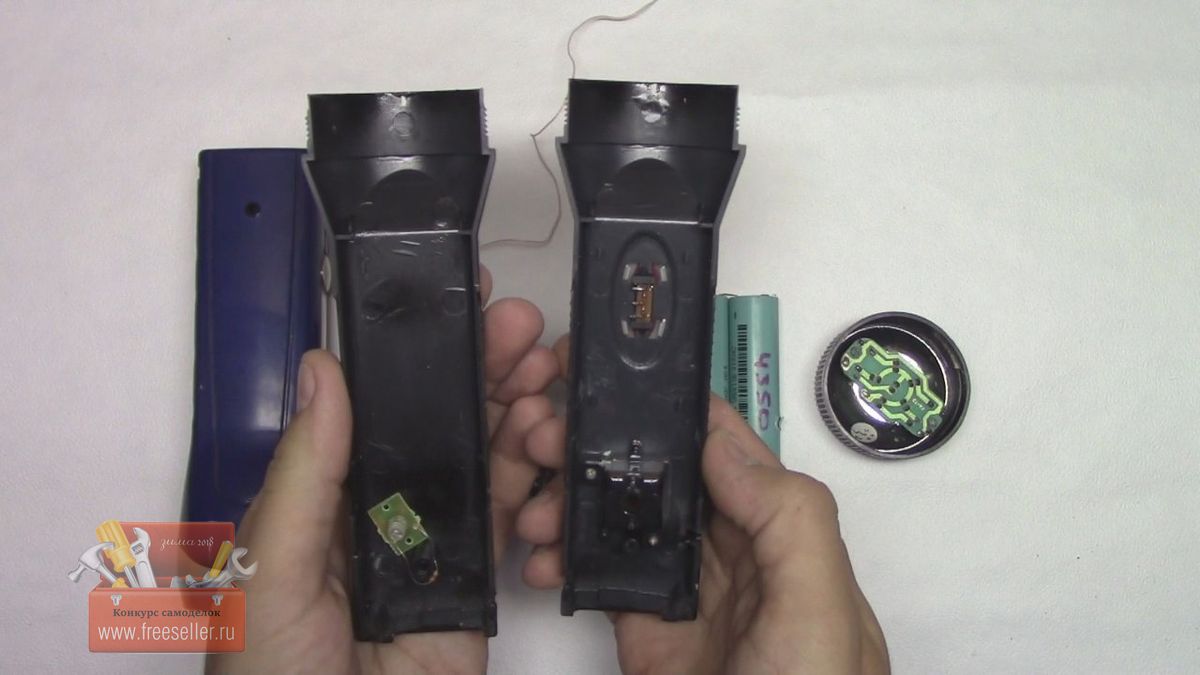

Из фонарей вынимаем всю старую электронику.

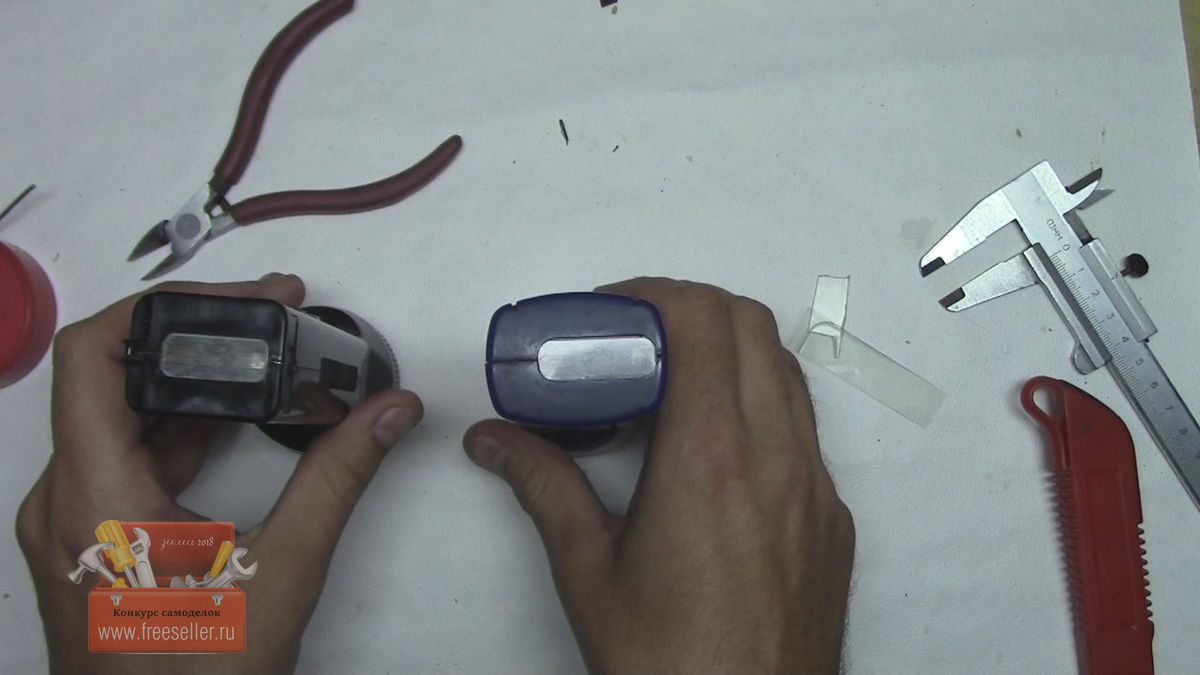

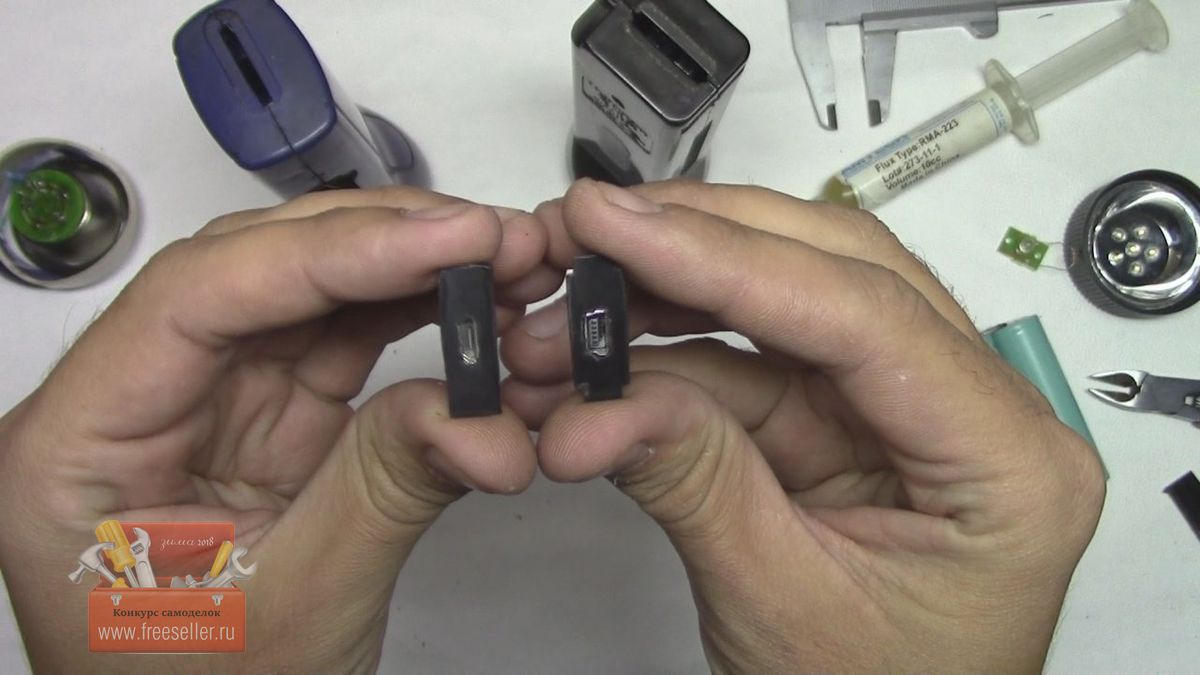

Берем пластик ABS и вырезаем из него две вставки. Размером как раз под окошки где раньше выдвигалась вилка. В вставках делаем отверстия, плотно вставляем разъемы. Можно не клеить, они устанавливаются плотно.

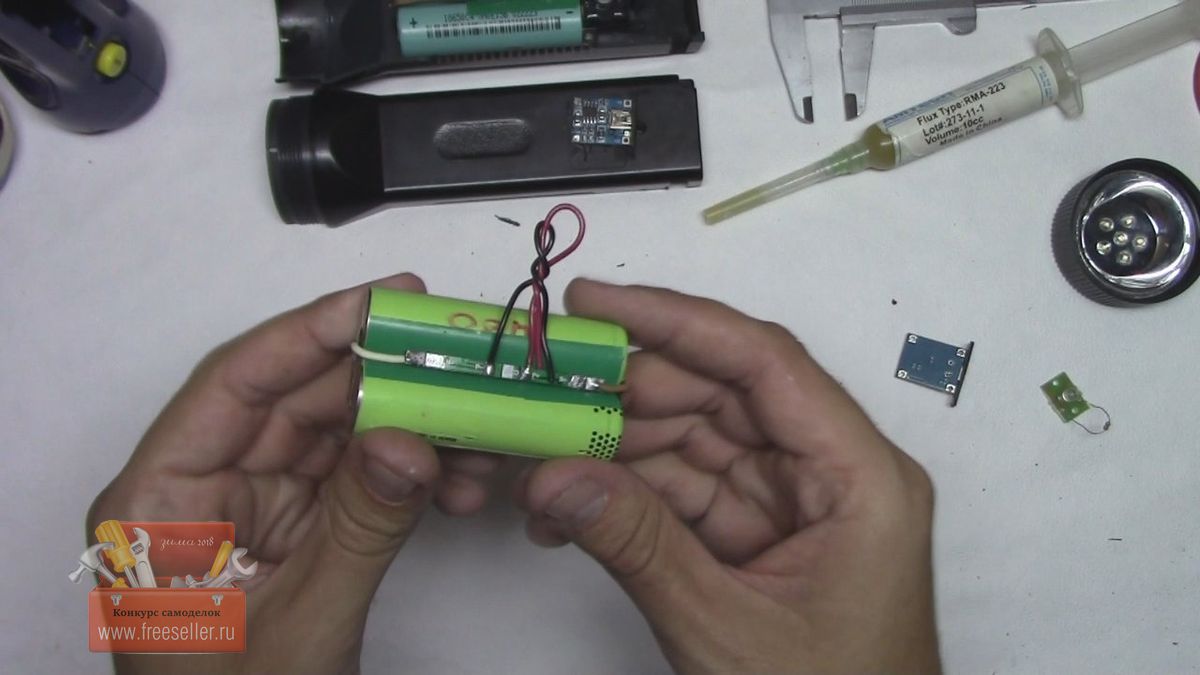

К аккумуляторам 18650 припаиваем платы BMS.

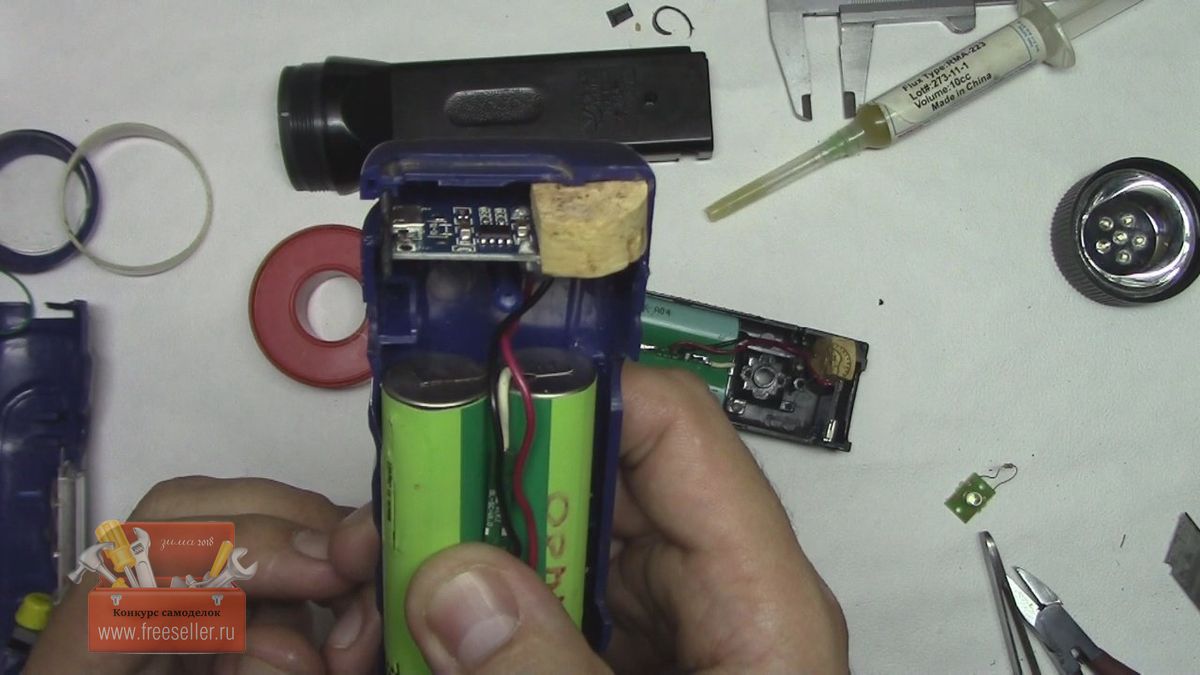

Припаиваем плату контроллера к 18650. Кусочек пробки служит распоркой, подклеим термоклеем позже.




С выхода платы BMS подпаиваем светодиоды через кнопку. Собираем все.

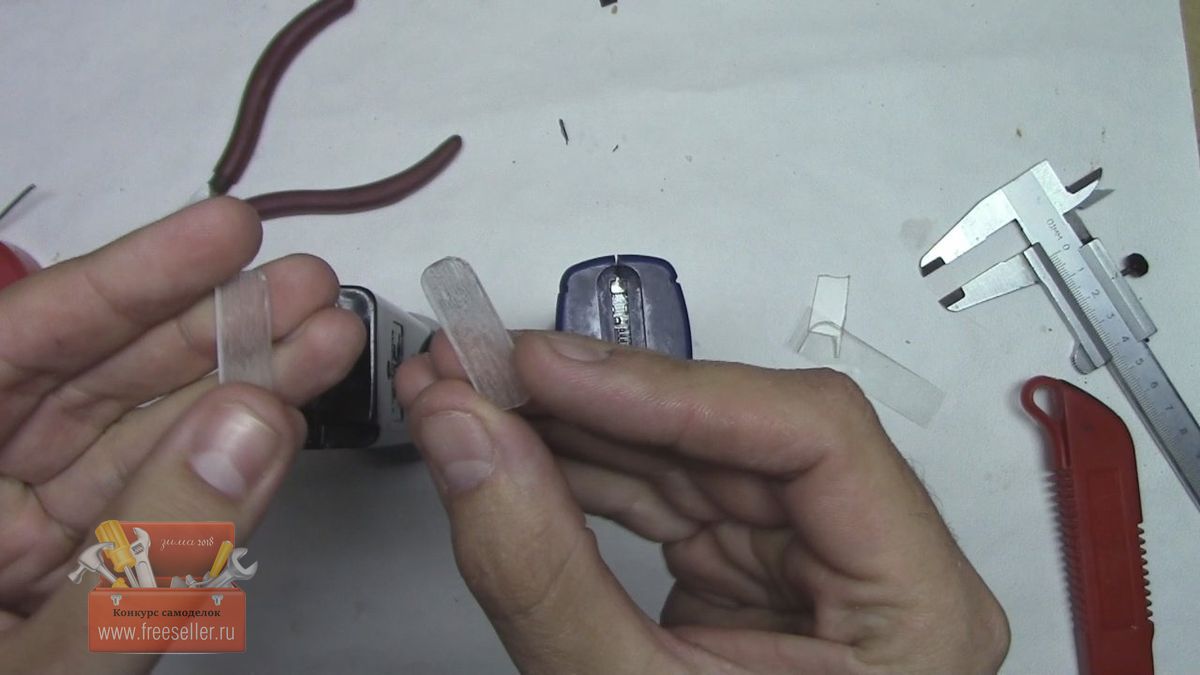

Вырезаем из оргстекла две вставки. Наждачкой придаем матовости поверхности.




Клеим на супер клей.

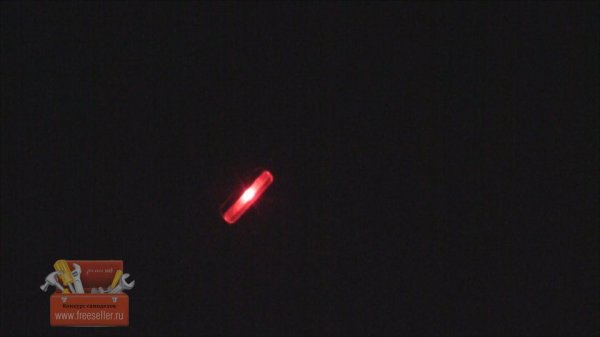

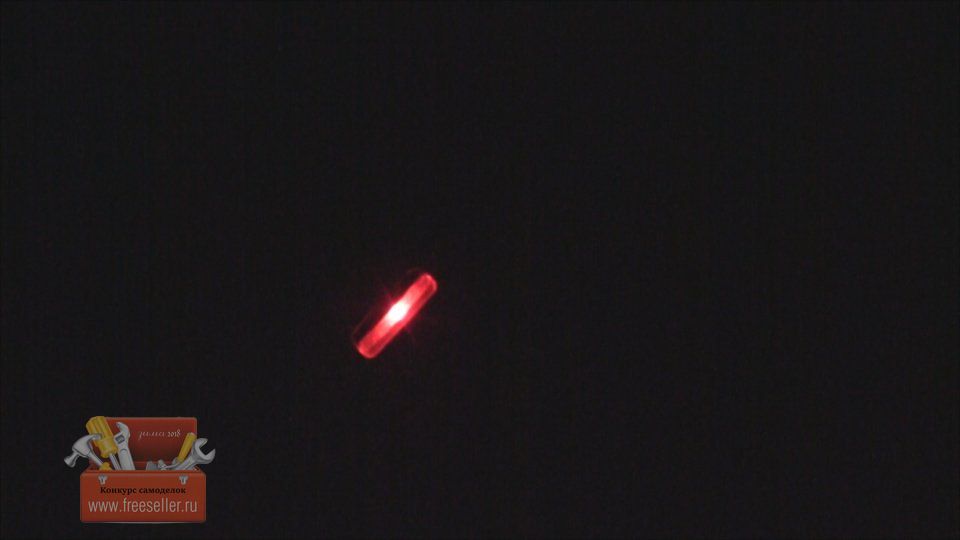

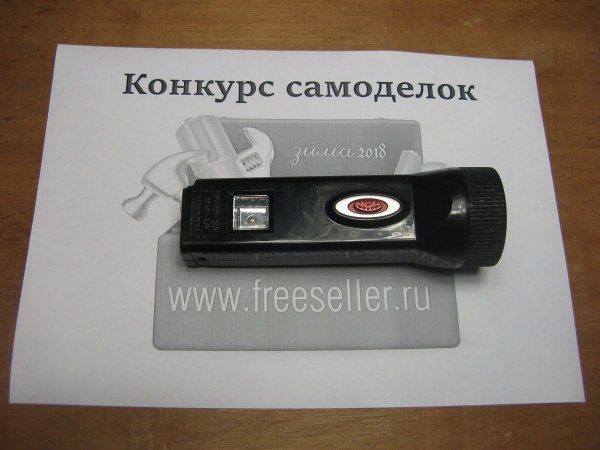

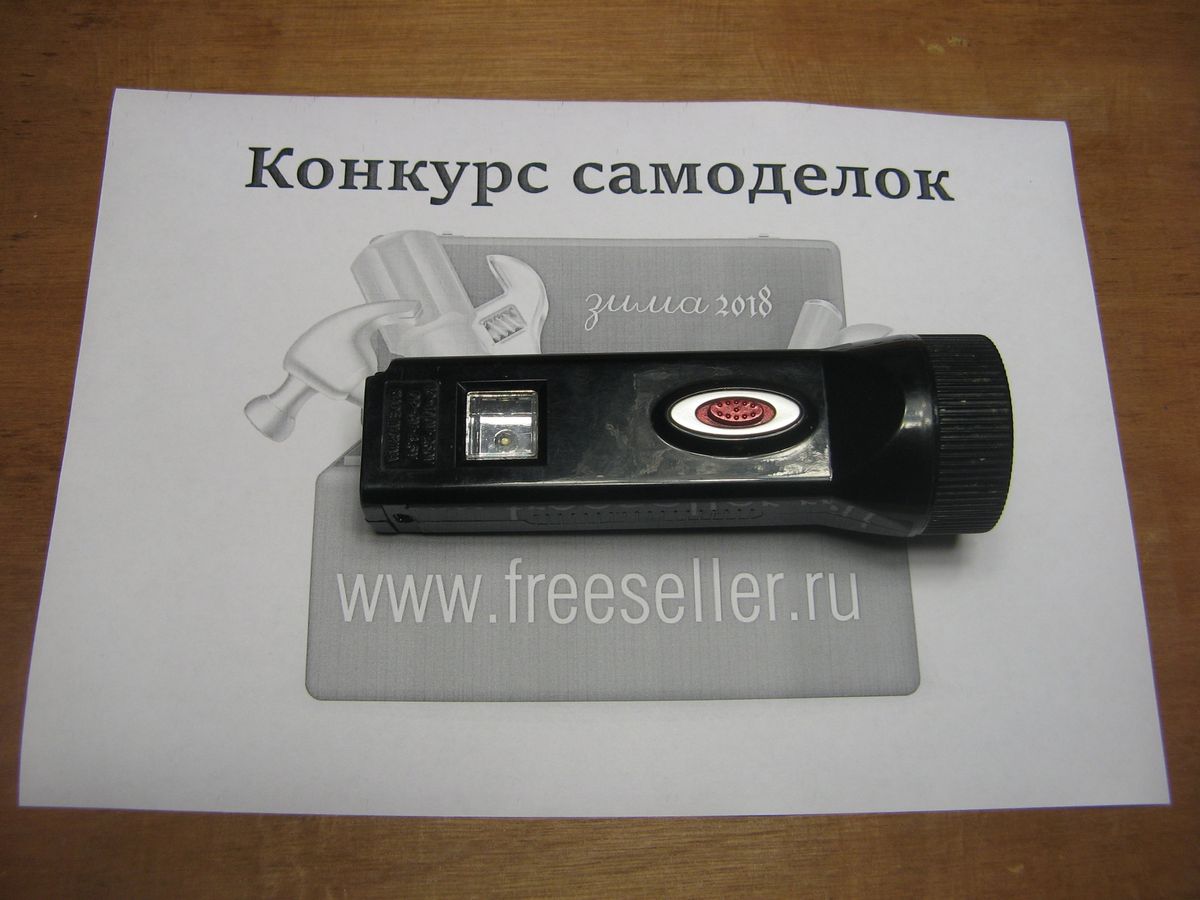

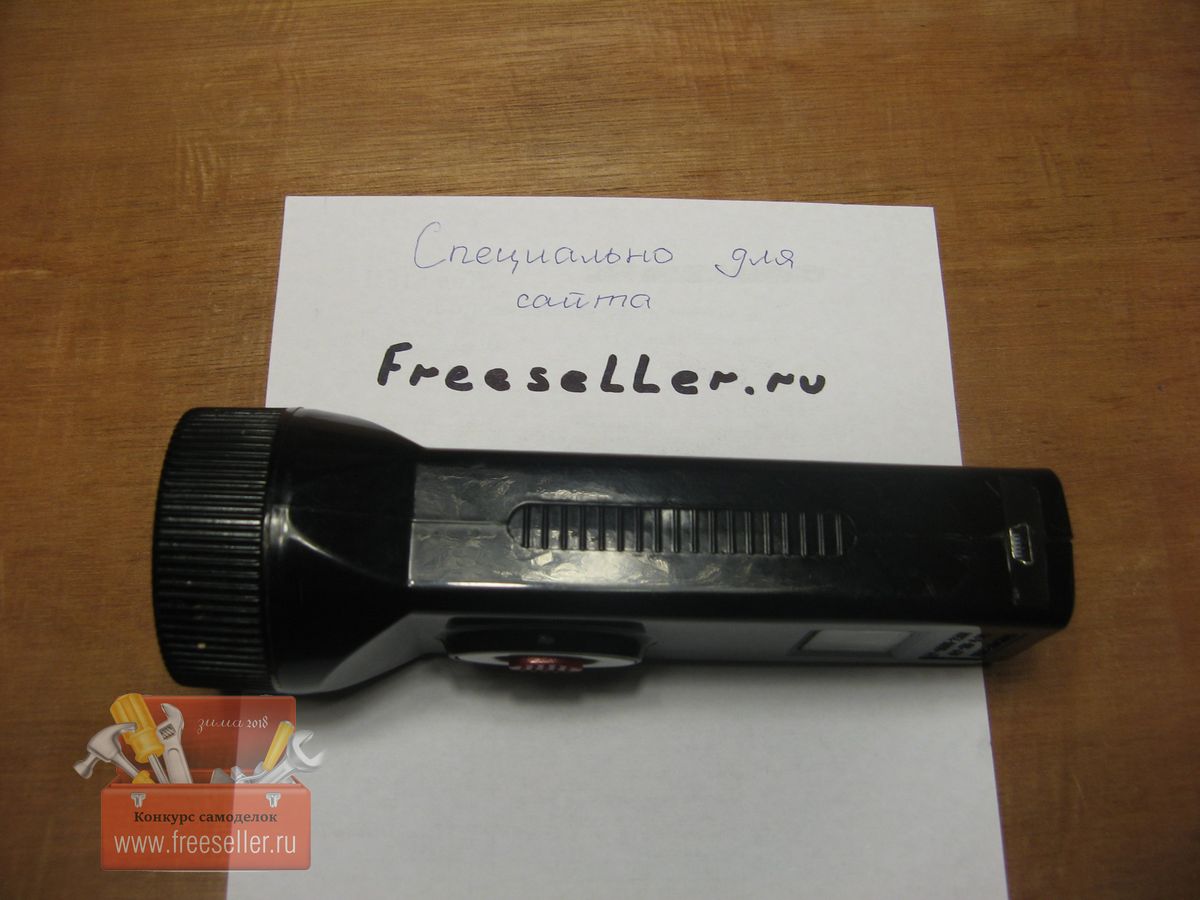

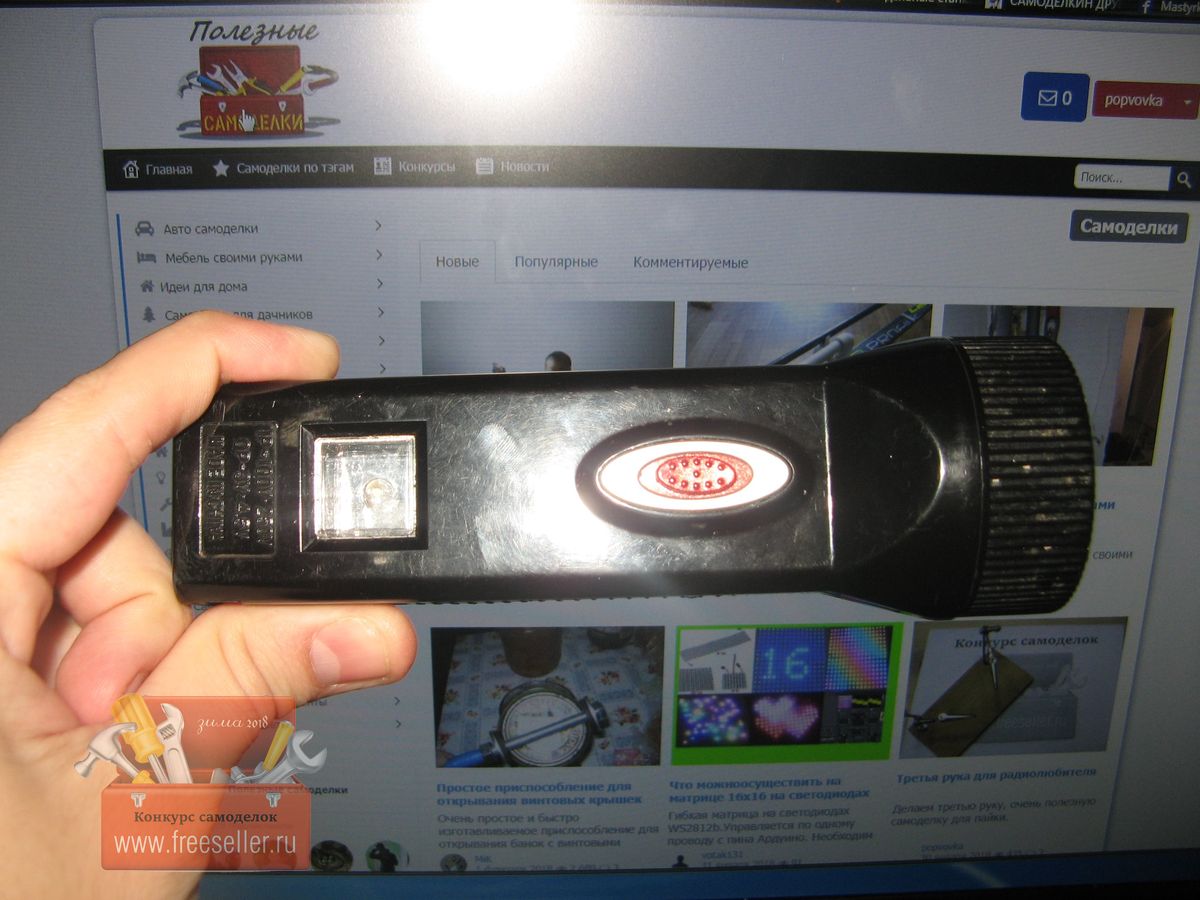

Через окошко из оргстекла прекрасно видно светодиод зарядки. Когда аккумуляторы зарядятся, загорится синий светодиод.

  Простая переделка фонариков под Li-ionПростая переделка фонариков под Li-ionПростая переделка фонариков под Li-ion

Доработка фонарика на видео

Простая доработка подробно отображена на видео:




5

комментариев

13 410

просмотров

Похожие самоделки

Комментариев 5
  1. Откуда берете огромное количество батарей - из акб ноутбуков?
    0
    1. В основном из ноутбуков. Сейчас все чаще применяют в разной технике(мед.оборудование, рации, видеокамеры)
      Перед применением тестирую на Imax.
      +1
  2. Во!
    Эта зарядка надежней этой
    https://www.freeseller.ru/6565-zaryadnoe-ustroystvo-dlya-li-ion-darom.html
    Придут мне из Китая контроллеры, заказал с защитой, помучаю свои аккумуляторы.
    0
    1. Однозначно контроллеры лучше, но их нужно заказывать и ждать. А тут все под рукой, да и контроллеры уже идут из Китая)
      +1
  3. контроллеры можно в огромном количестве получать из отработавших аккумуляторов мобильных телефонов. в любой мастерской по ремонту мобилок не проблема выпросить такие аккумуляторы. кстати, я в точно такие фонарики ставил б/у аккумуляторы от мобилок, подбирал подходящие по размеру. в зависимости от толщины помещалось 2 или 3 аккумулятора. работают отлично!
    0
