Простая антенна для цифрового телевидения

Михаил Рамзаев 42 428 2
Антенна для цифрового телевидения своими руками

Как сделать простую антенну для цифрового телевидения своими руками.

Самодельная антенна из коаксиального кабеля для приёма DVT-T2 сигнала.

Собрать самую простую антенну для быстро развивающегося цифрового телевидения, чтобы смотреть 20 бесплатных каналов несложно.

Я решил сделать по-быстрому антенну для телевизора на кухне из подручных средств. Эту модель я делал впервые, хотя до этого была самодельная антенна, в народе называемая "восьмёрка" или би-квадрат, и она показала хороший результат, но на неё надо больше времени.


Антенна для цифрового телевидения своими руками Антенна для цифрового телевидения своими руками


Основные размеры антенны взял из интернета, но добавил к самоделке и немного от себя:

сделал самодельный кронштейн, позволяющий устанавливать антенну, как на горизонтальной поверхности, так и крепить на окне.


Антенна для цифрового телевидения своими руками

Материалы для изготовления

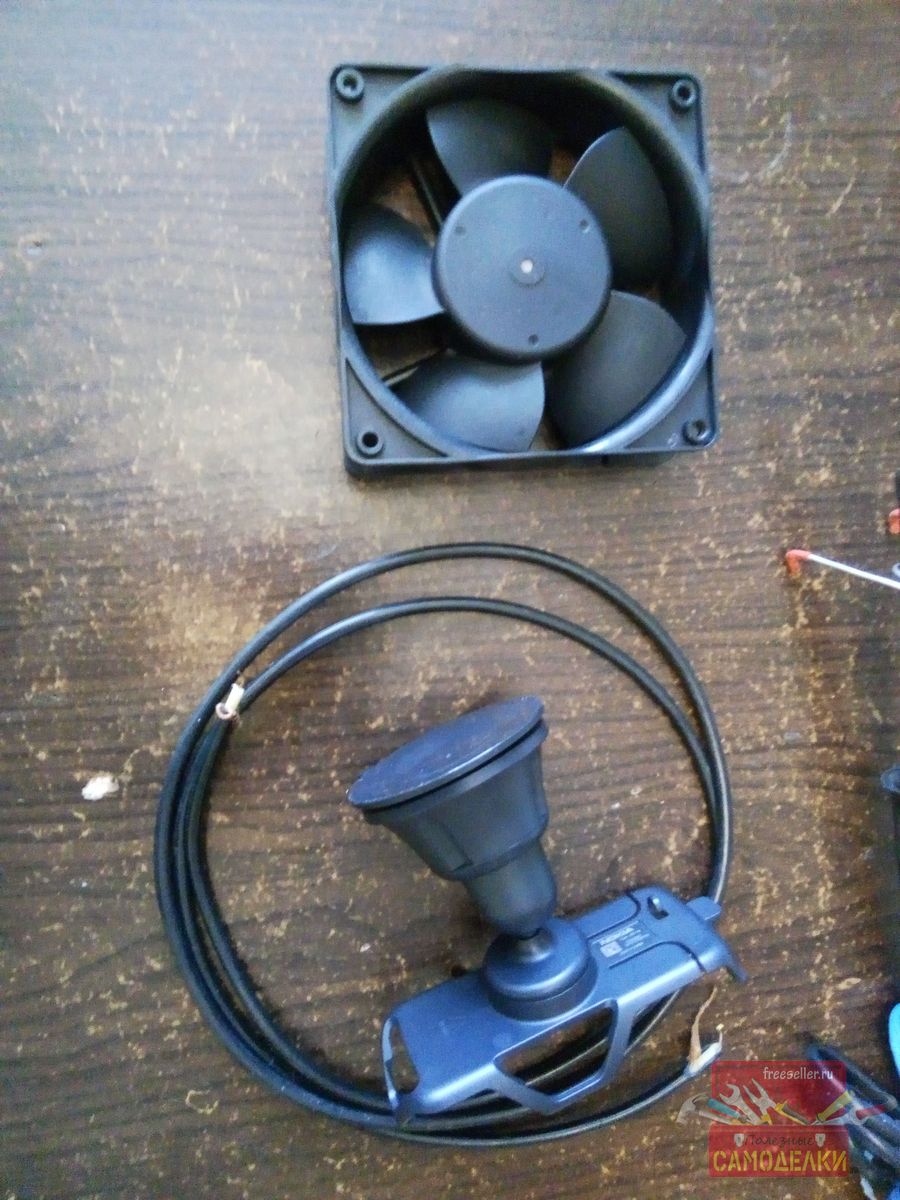

Для изготовления антенны мне потребовалось:
  • коаксиальный кабель длиной 1,5 метра;
  • пластиковые стяжки;
  • корпус от вентилятора на 24 В;
  • держатель от телефона;
  • антенный штекер;
  • корпус от автомобильного ароматизатора.


Изготовление антенны

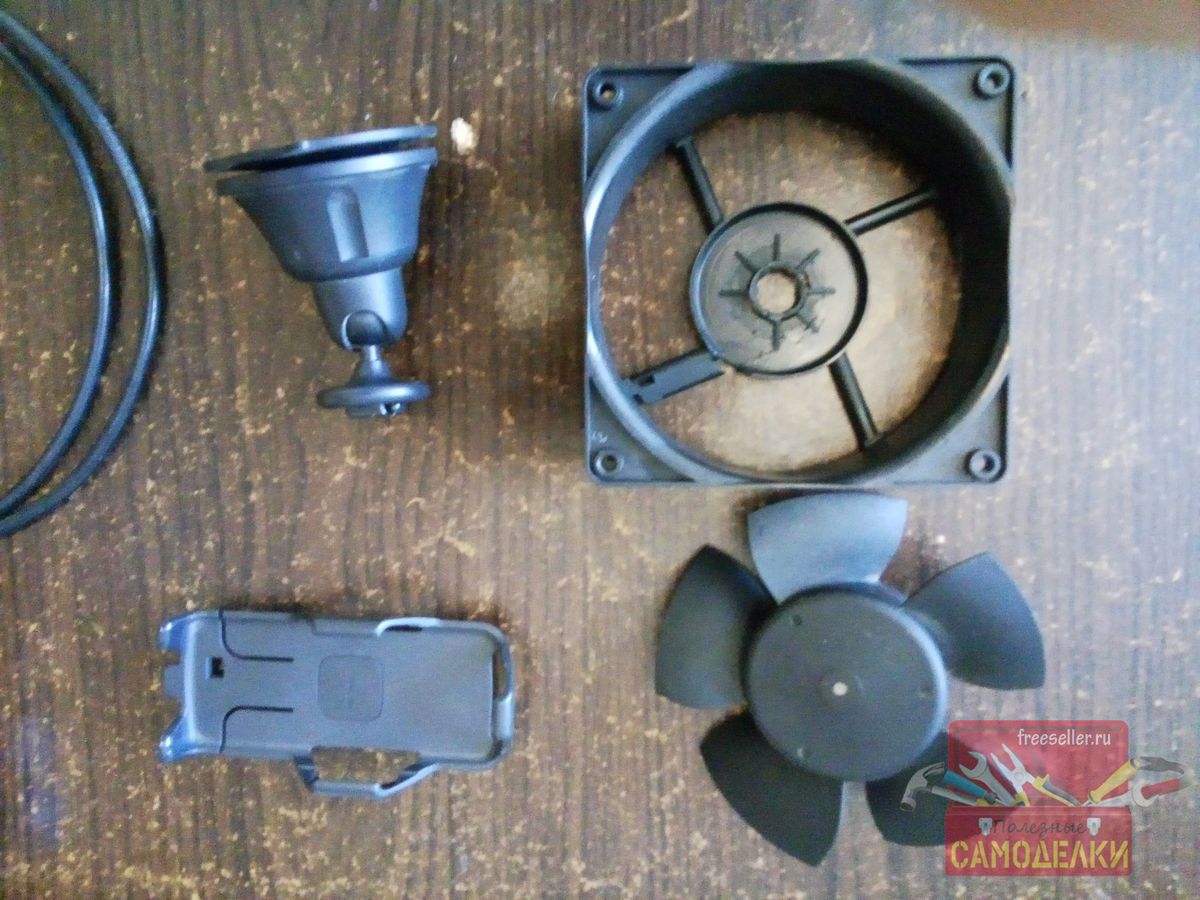

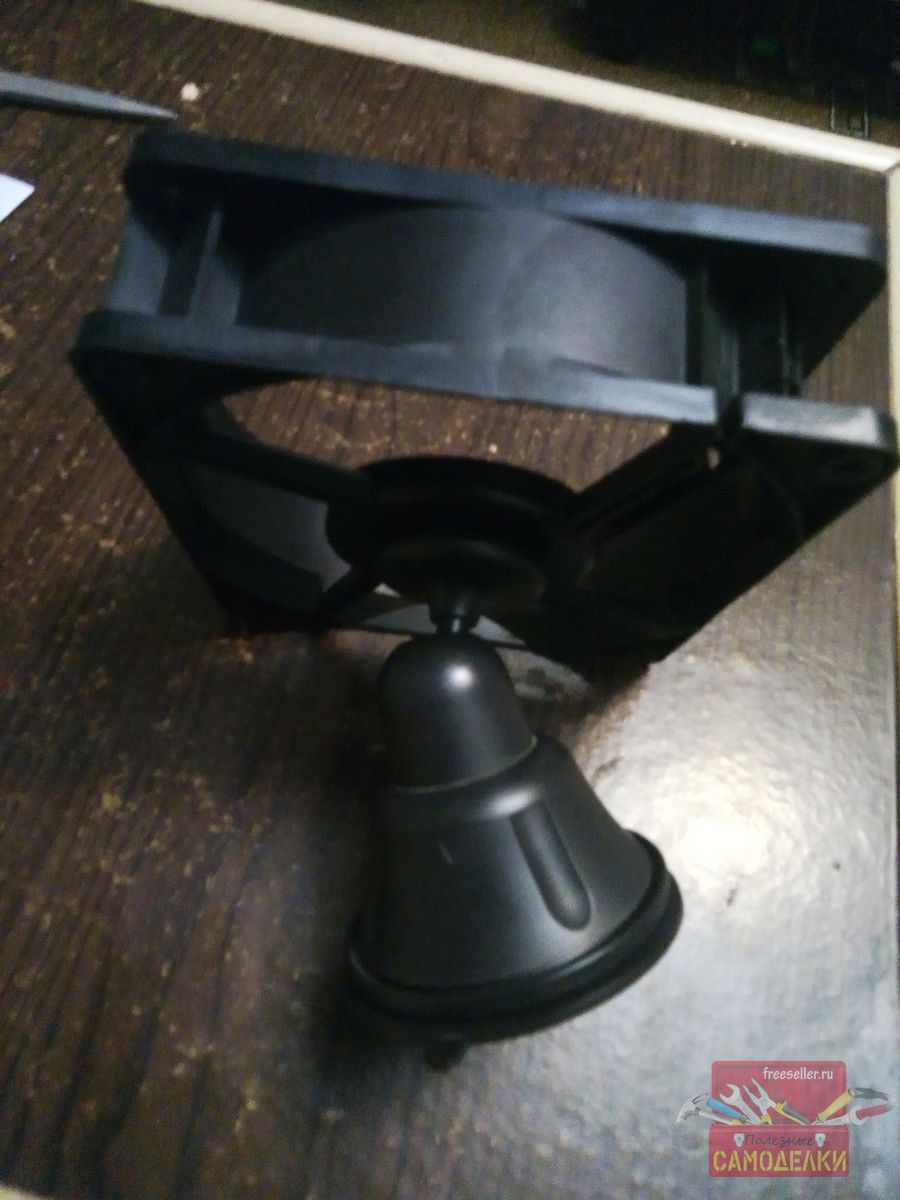

Универсальный кронштейн собрал из держателя для телефона с присоской и корпуса от сгоревшего вентилятора для охлаждения сварочного аппарата.

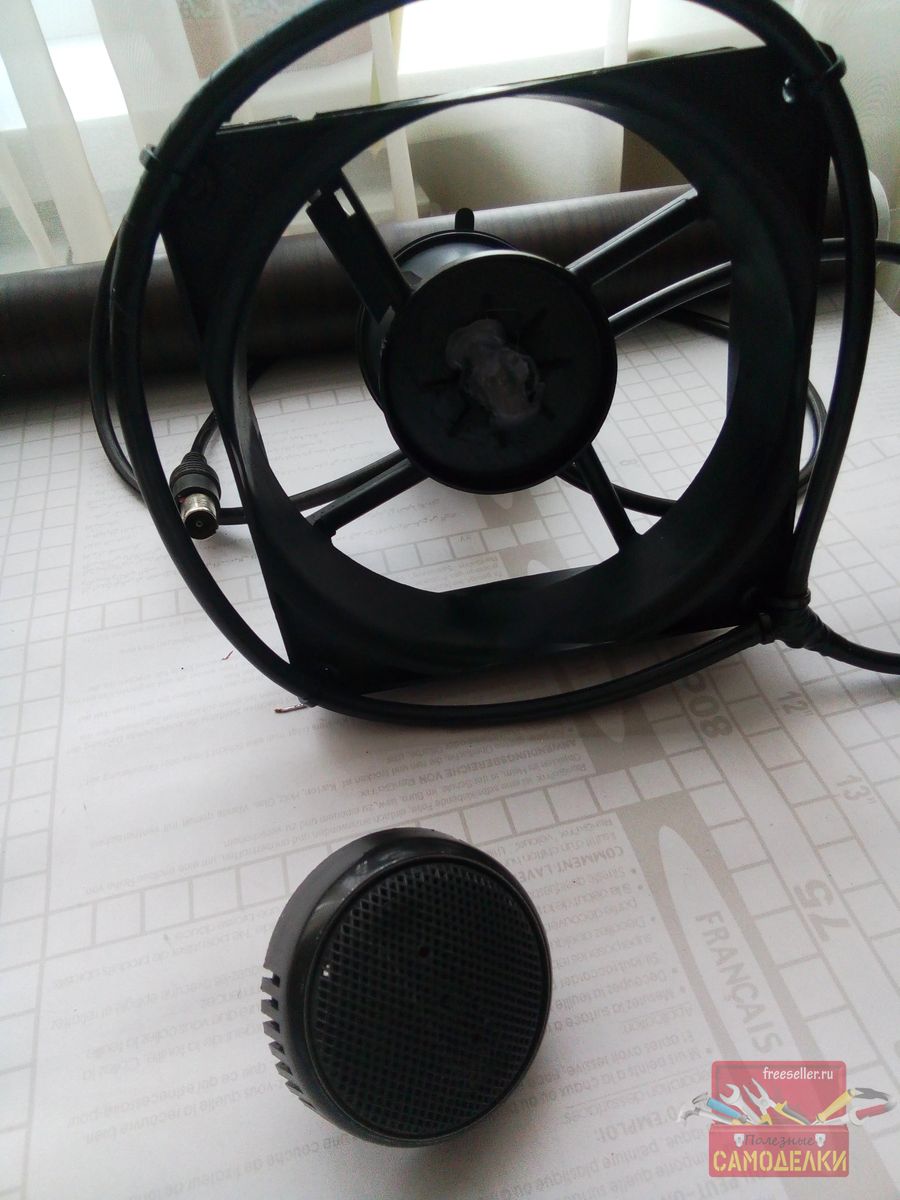

Склеил их вместе, а место склеивания закрыл попавшимся корпусом от ароматизатора, который как нельзя лучше подошёл по размеру.

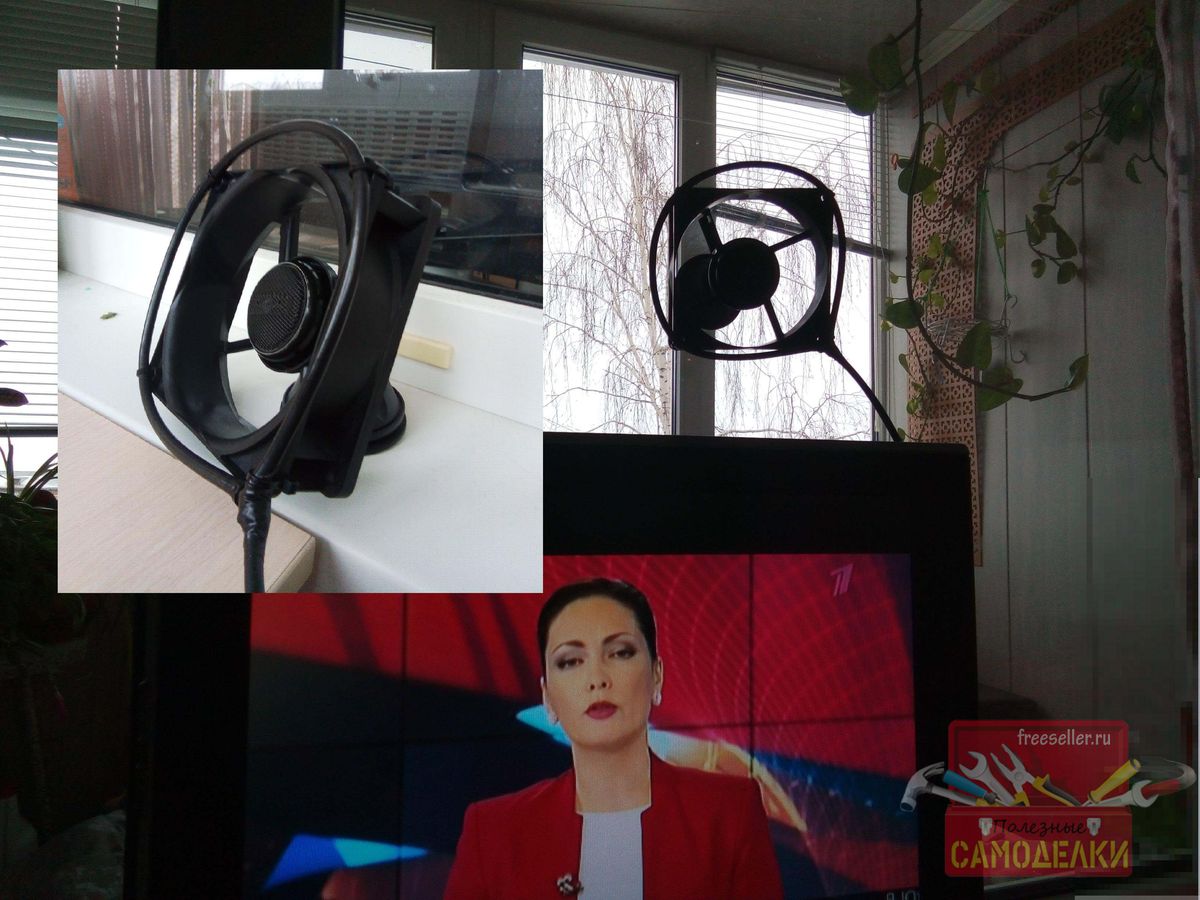

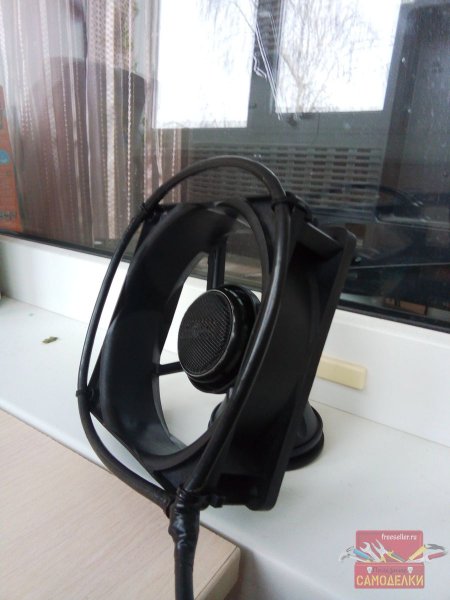

Благодаря подвижному кронштейну антенну легко направить и зафиксировать на стекле на нужной высоте.



Изготовление самой антенны заняло ещё меньше времени, чем изготовление кронштейна.

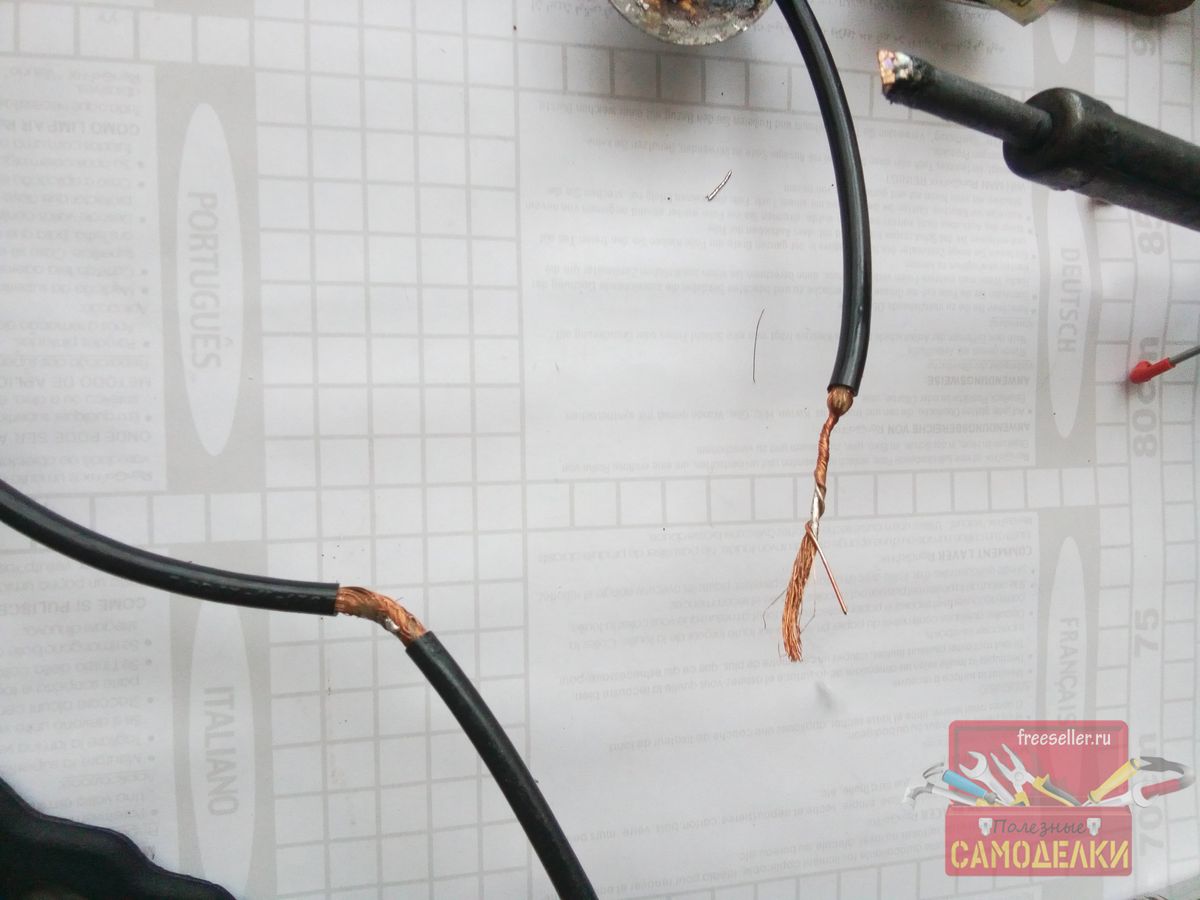

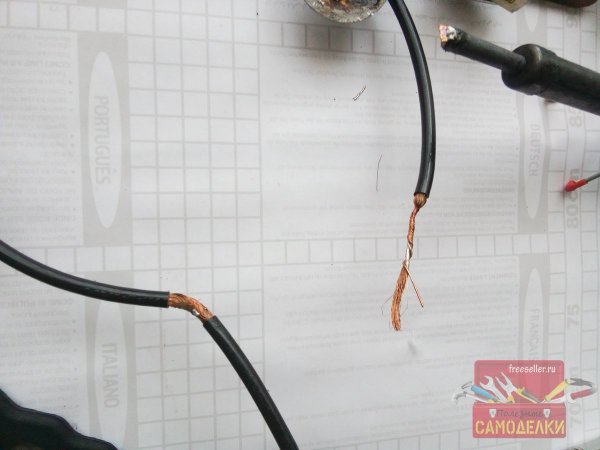

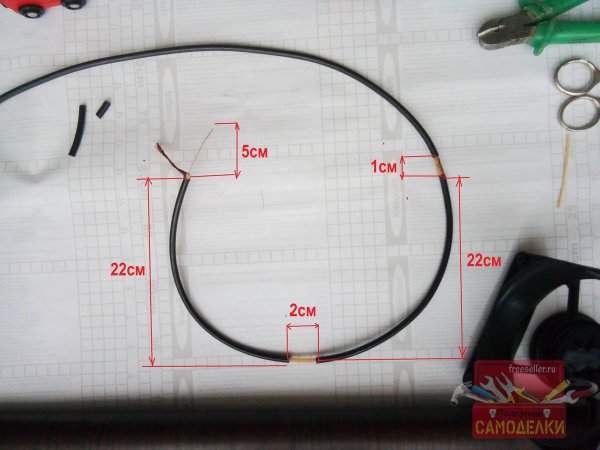

С одного конца кабеля снял внешнюю и внутреннюю изоляцию длиной 5 см и скрутил все провода вместе.



Далее отступил ещё 22 см и снял верхний слой изоляции вместе с экранирующей оплёткой длиной 2 см.

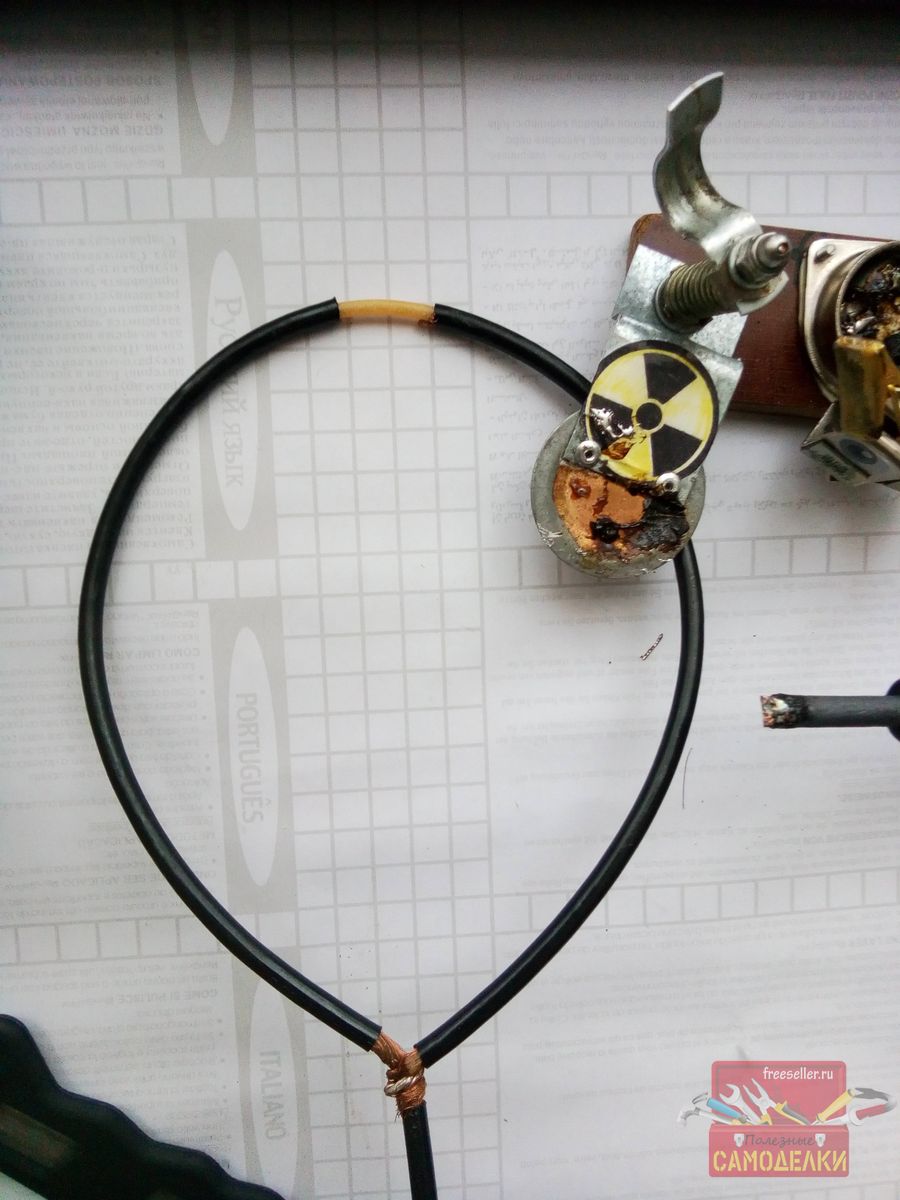

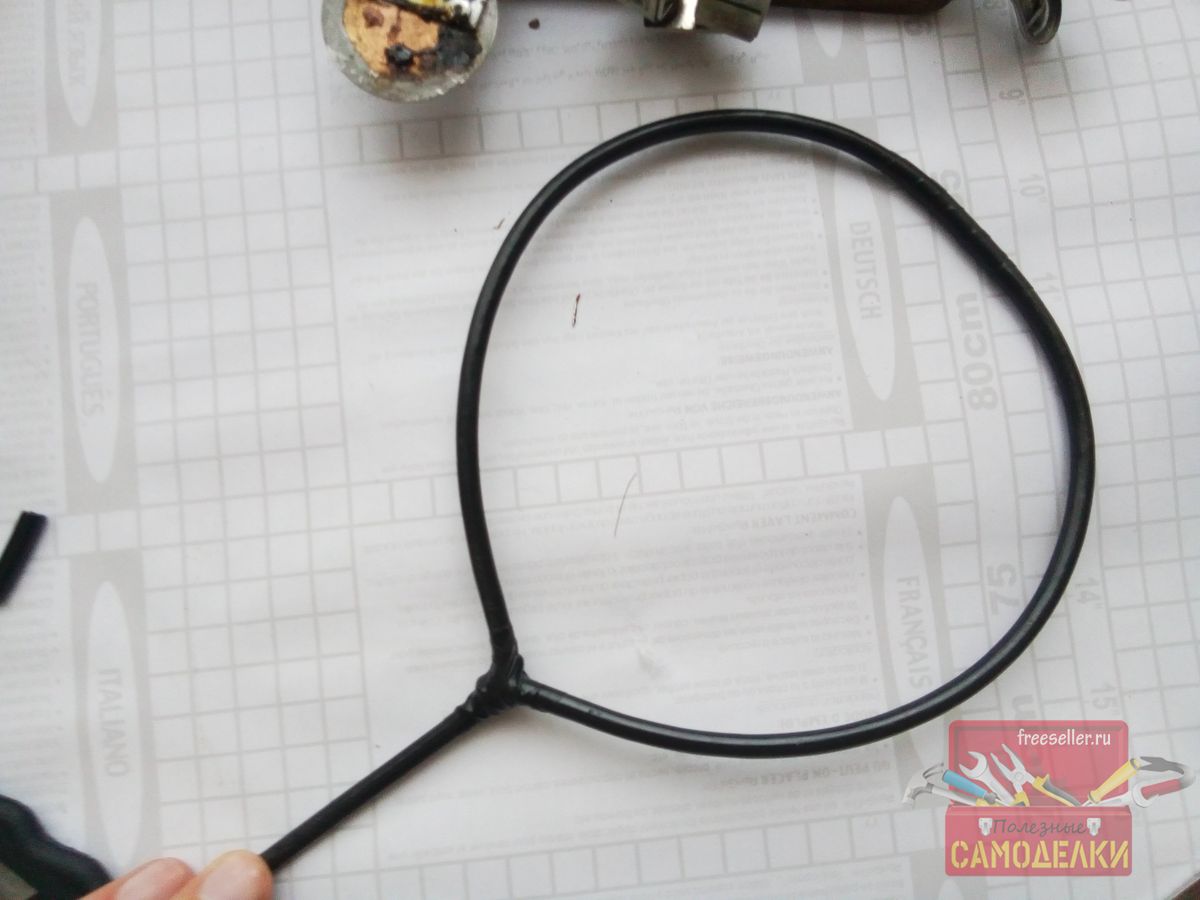

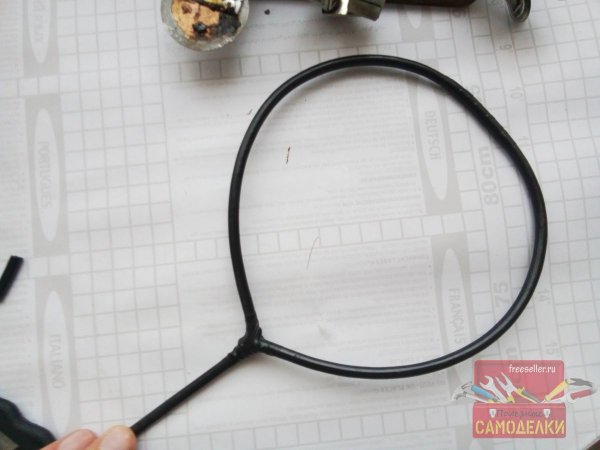

Снова отступаем 22 см и удаляем только верхний слой изоляции. На оголённую оплётку наматываем скрученный в самом начале конец кабеля, формируя тем самым круг антенны.

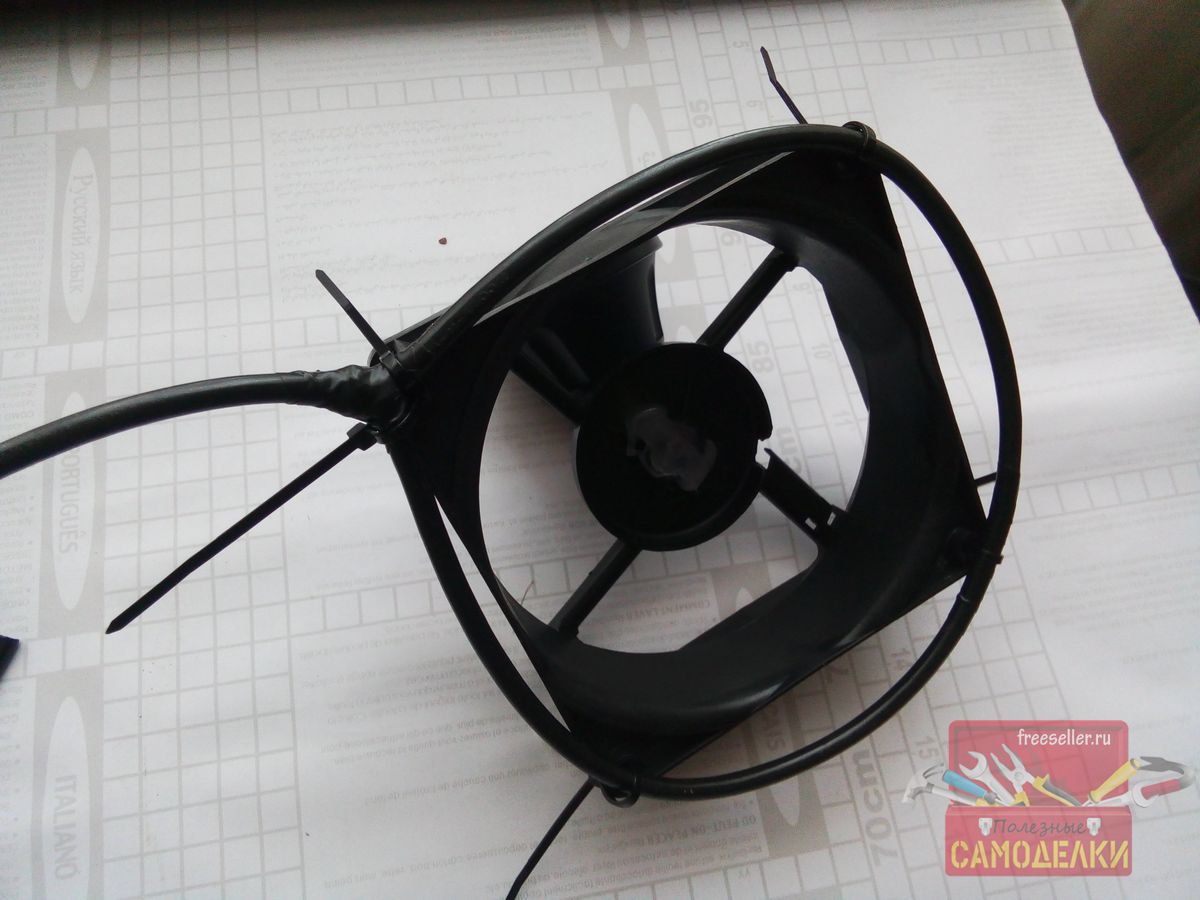

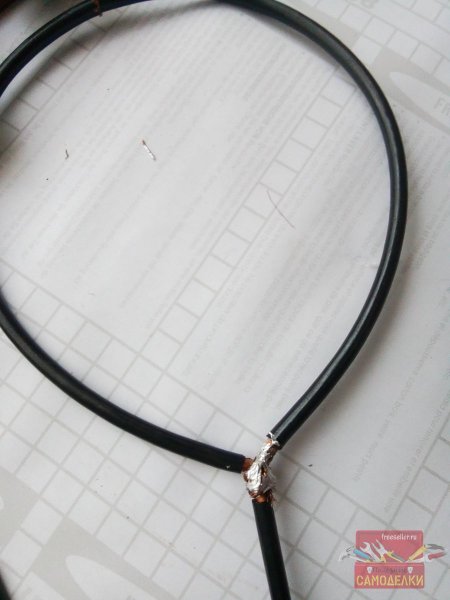

Спаиваем это соединение, изолируем изолентой и крепим хомутами к кронштейну.


Остаётся припаять штекер и антенна готова.

Антенна для приема DVT-T2 сигнала своими руками


Испытания антенны

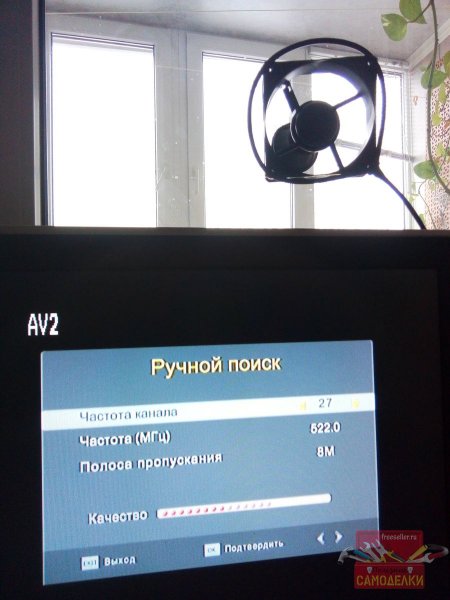

Кронштейн на присоске был выбран специально, чтобы расположить антенну на окне, так как стены сильно глушат сигнал от передающей антенны.


Антенна для приема DVT-T2 сигнала своими руками

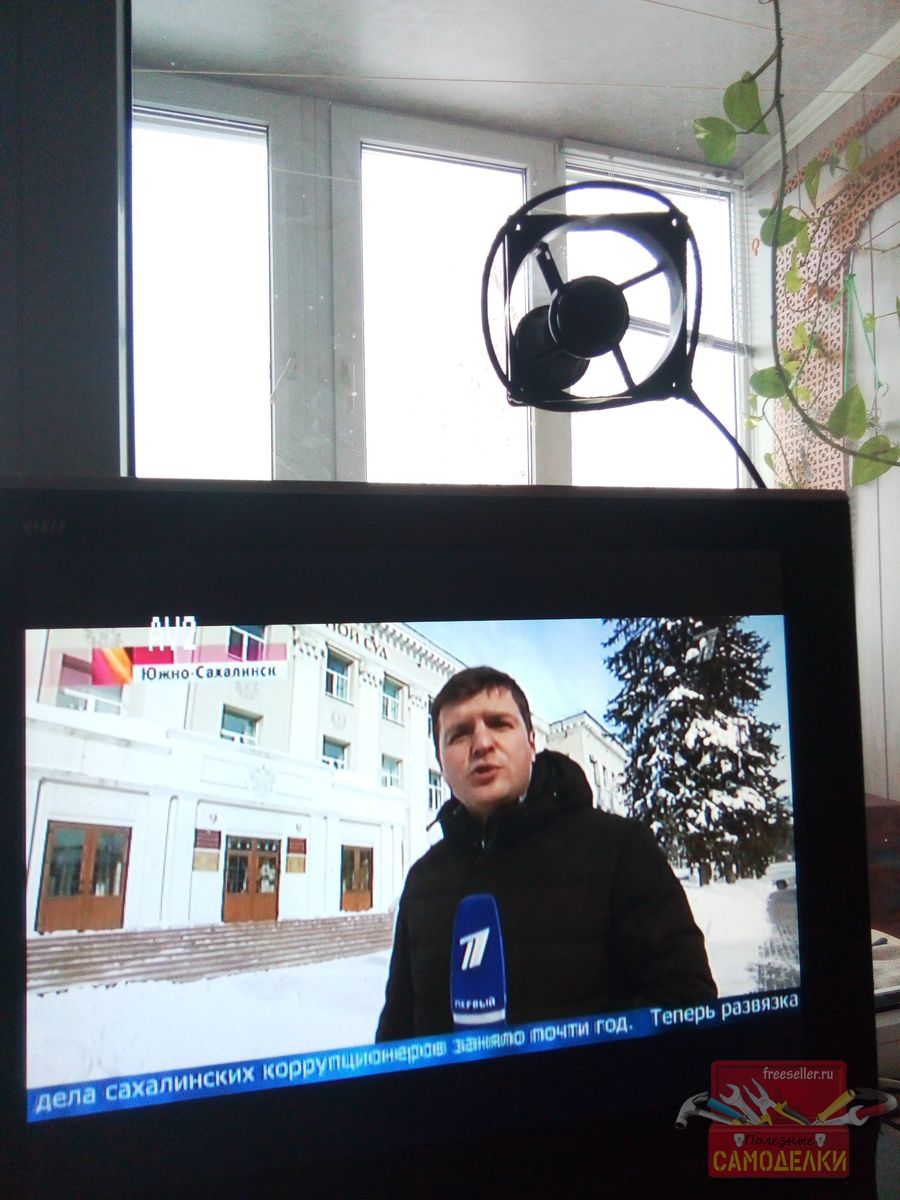

Заключение. После подключения к приставке DVT-T2 телевизор показал только 10 каналов 1 мультиплекса.


Вторая попытка была более успешной - все 20 каналов и три радиоканала.

Антенна для приема DVT-T2 сигнала своими руками
В целом антенну из интернета я оценил на четвёрочку, а вот свой кронштейн под неё - на пять.
