Портативная Bluetooth колонка в распределительной коробке

  • Опубликовано: 16 февраля 2018

Портативная Bluetooth колонка в распределительной коробке


Как изготовить самостоятельно Bluetooth колонку, используя в качестве корпуса распределительную коробку.


Всем привет!

Хочу поделиться своей самоделкой именуемой - Bluetooth колонка.

Собрать данное музыкальное приспособление я хотел уже давненько, но все руки не доходили, и к тому же, не хватало некоторых компонентов для этого, но вот все наконец-то было собрано, и я принялся мастерить самодельное чудо.

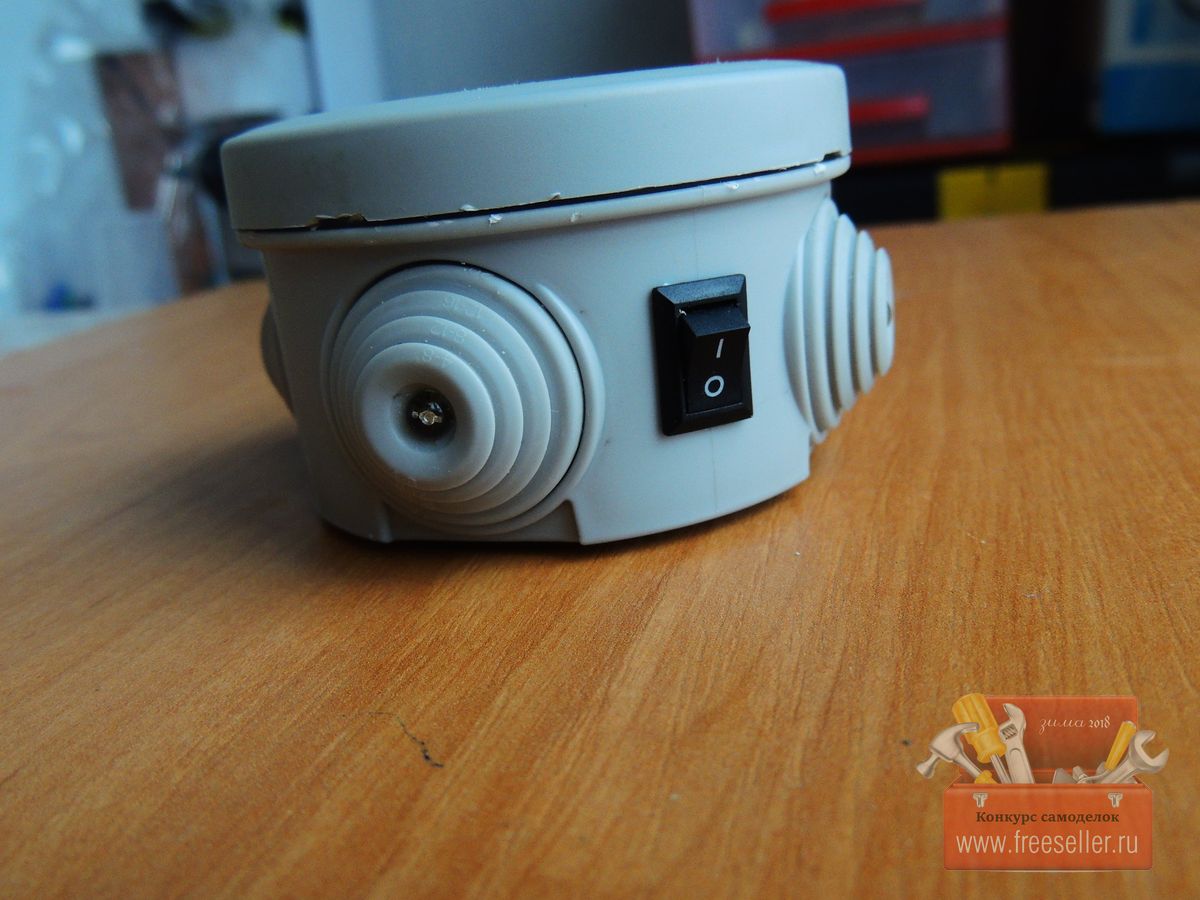

Самодельная bluetooth колонкаСамодельная bluetooth колонка


Самодельная bluetooth колонкаСамодельная bluetooth колонка


Как, и что мне для этого понадобилось, я постараюсь все подробно описать, прилагая при этом полный фотоотчет.


Приступим!

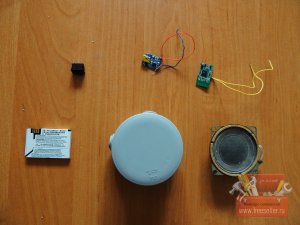

Материалы и инструменты

Мне понадобилось следующее:


Инструмент:

  • паяльник;
  • канцелярский нож;
  • дрель;
  • коронки по дереву;
  • клеевой пистолет.

Материалы:


  • маленькая распределительная коробка;
  • аккумулятор с телефона;
  • модуль заряда Li-ion аккумуляторов;
  • bluetooth аудио модуль XS-3868 (заказывал на Али);
  • усилитель звука 5 в (заказывал на Али);
  • два светодиода (красный, синий);
  • выключатель;
  • гнездо заряда;
  • провода разной длины;
  • динамик;
  • сетка для динамика.



Изготовление колонки


Изготовление корпуса

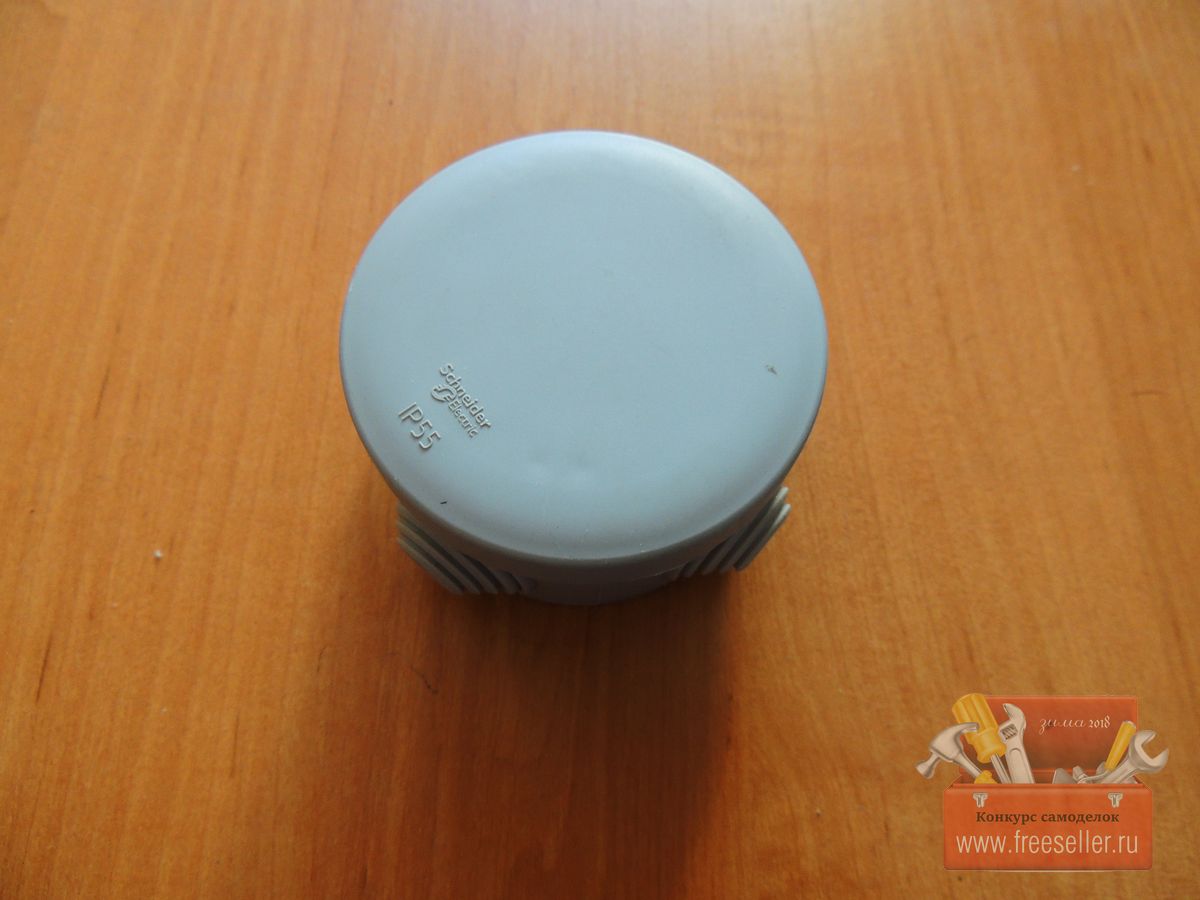

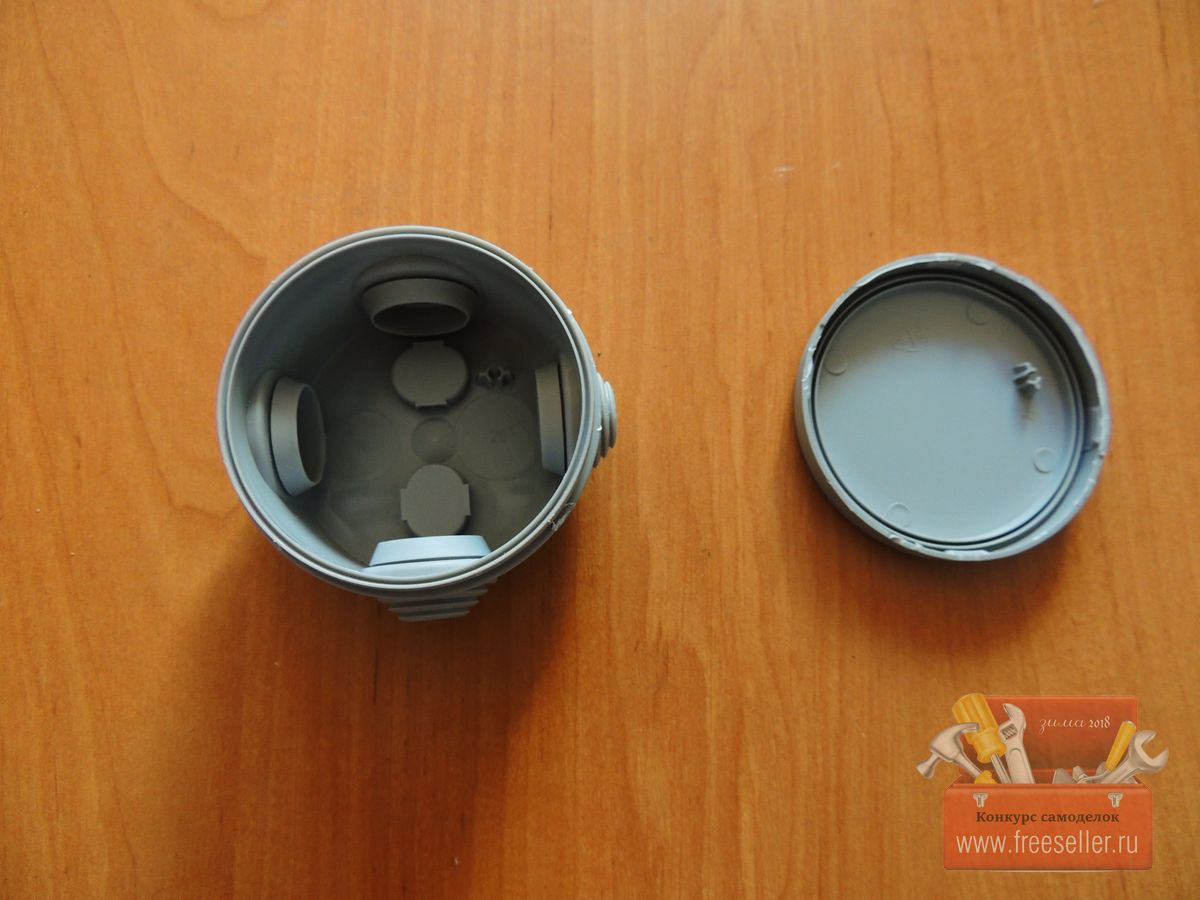

Для начала мною была взята вот такая круглая распределительная коробка, так как она идеально подходила в роли корпуса для колонки.

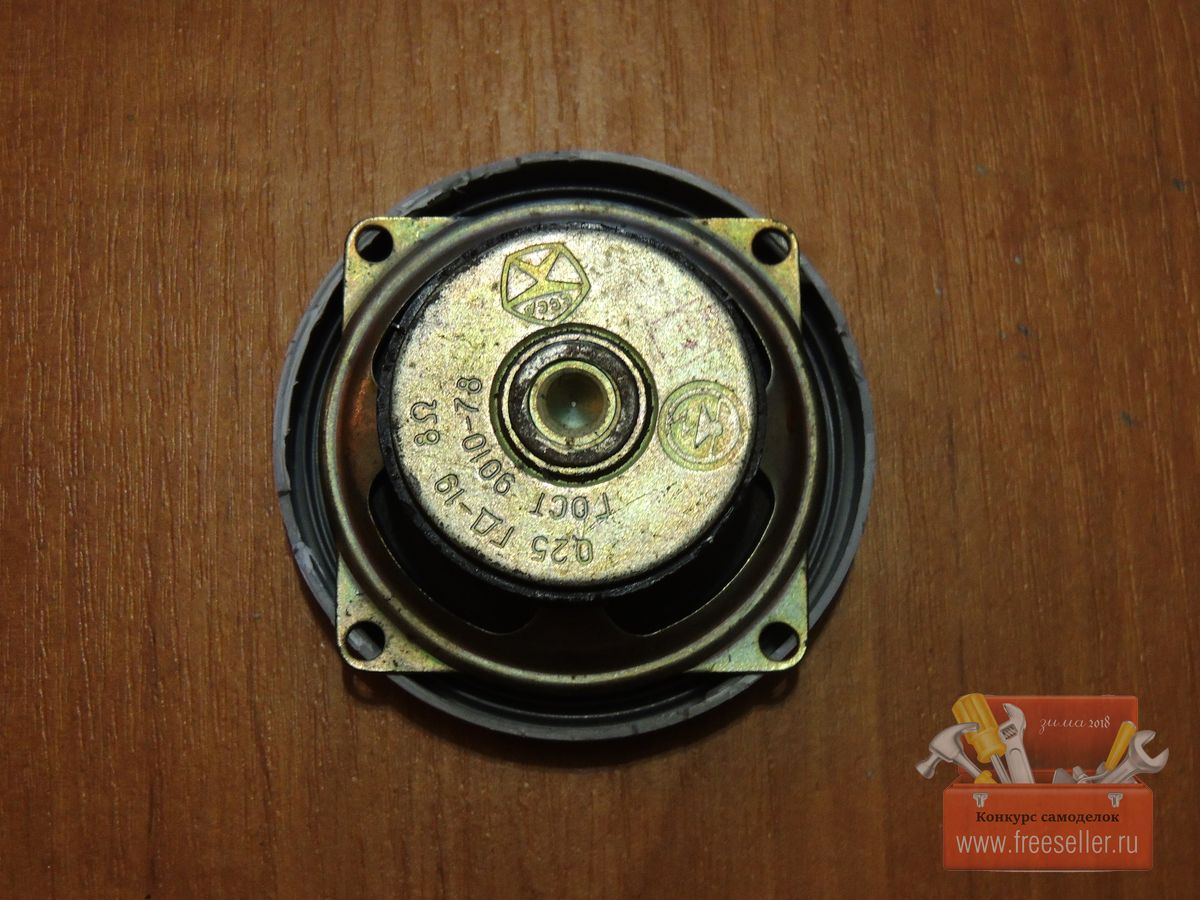

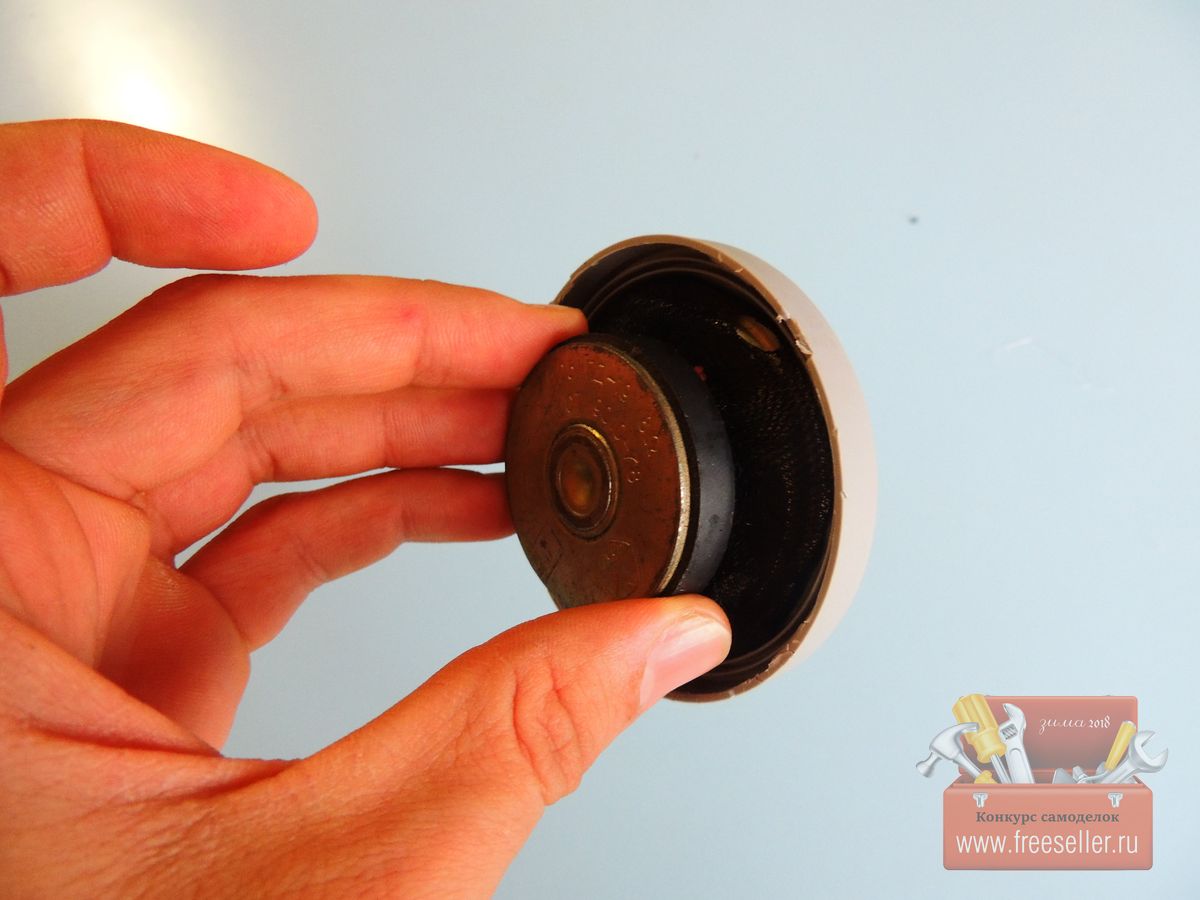

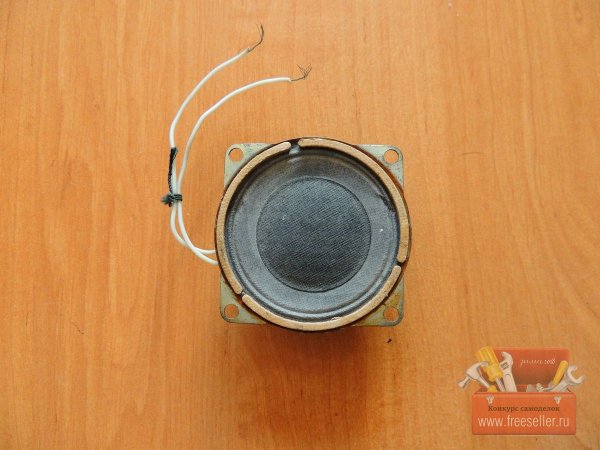

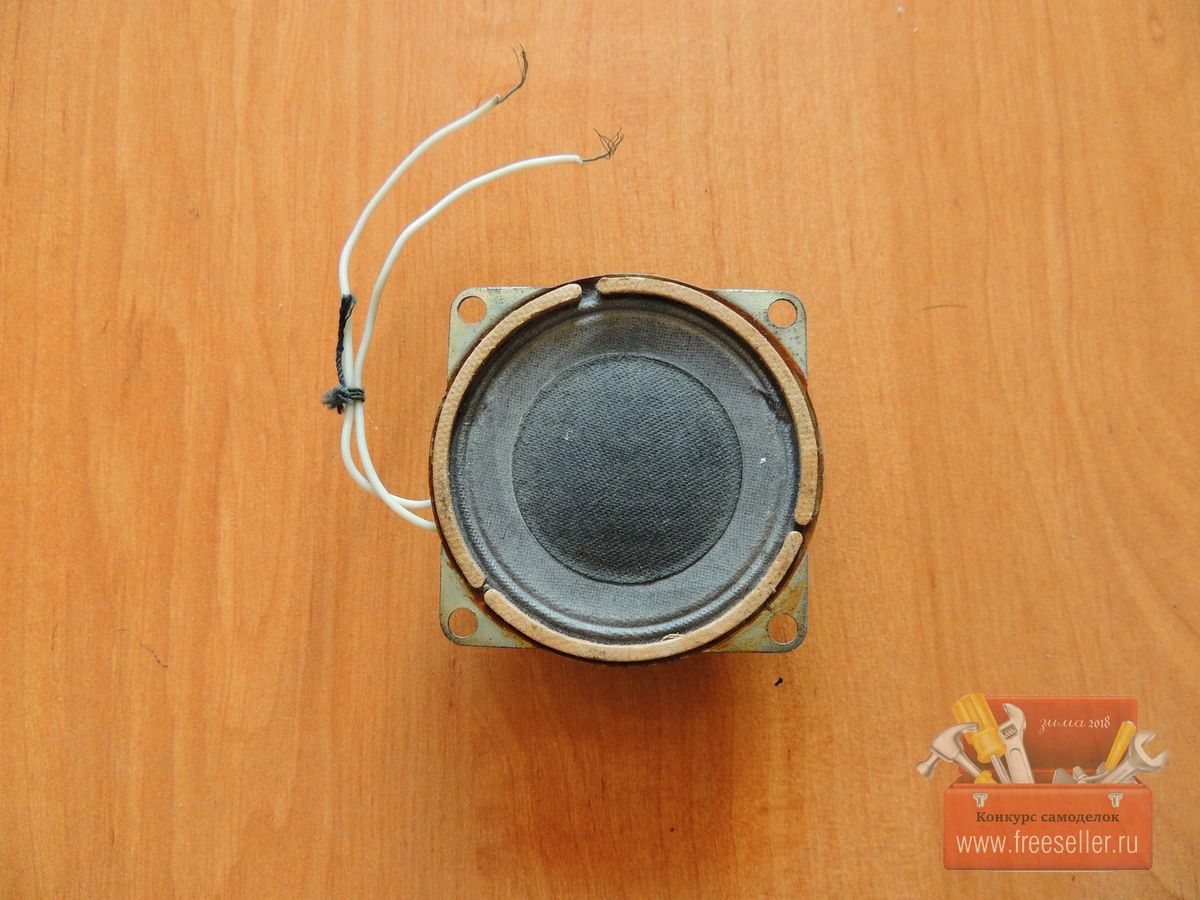

Далее я достал из старого радио вот такой маленький динамик, по размерам он практически подходил.

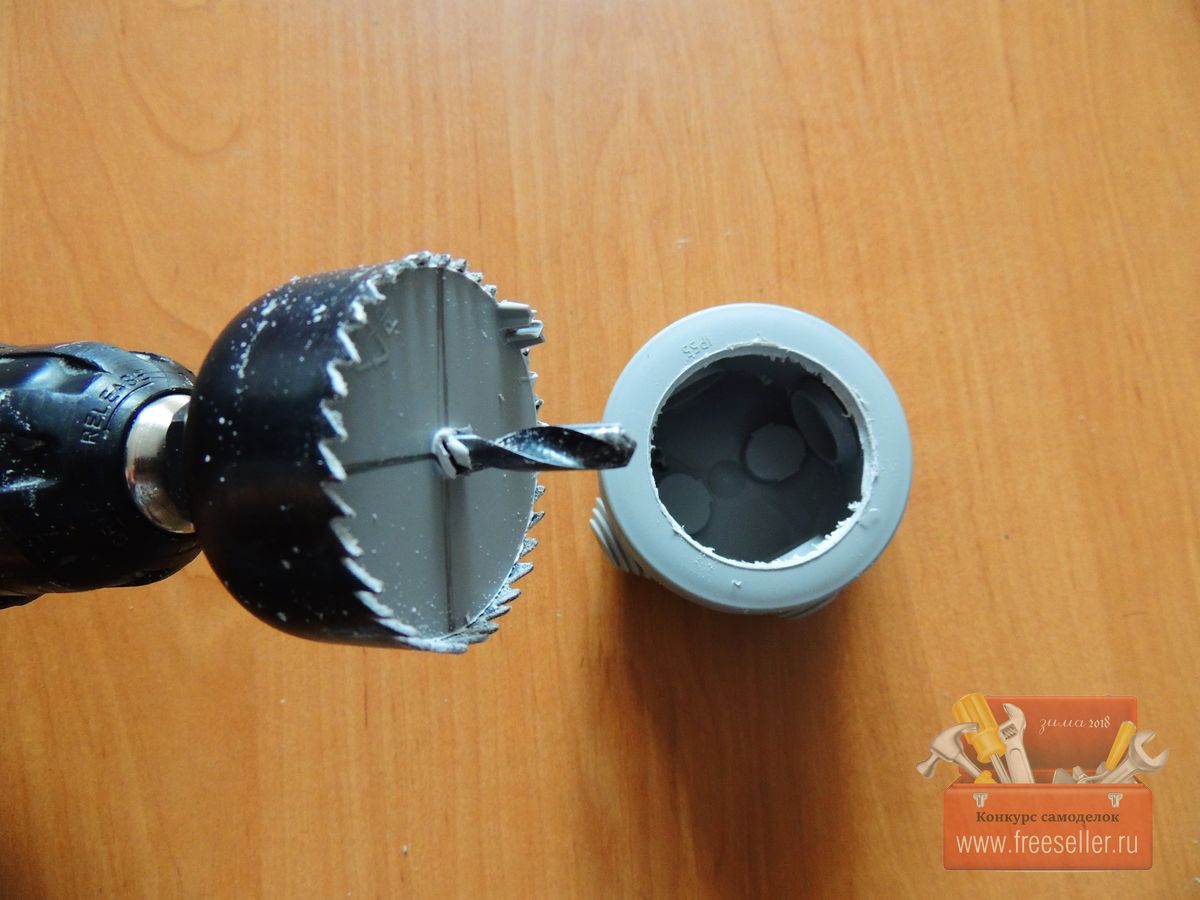

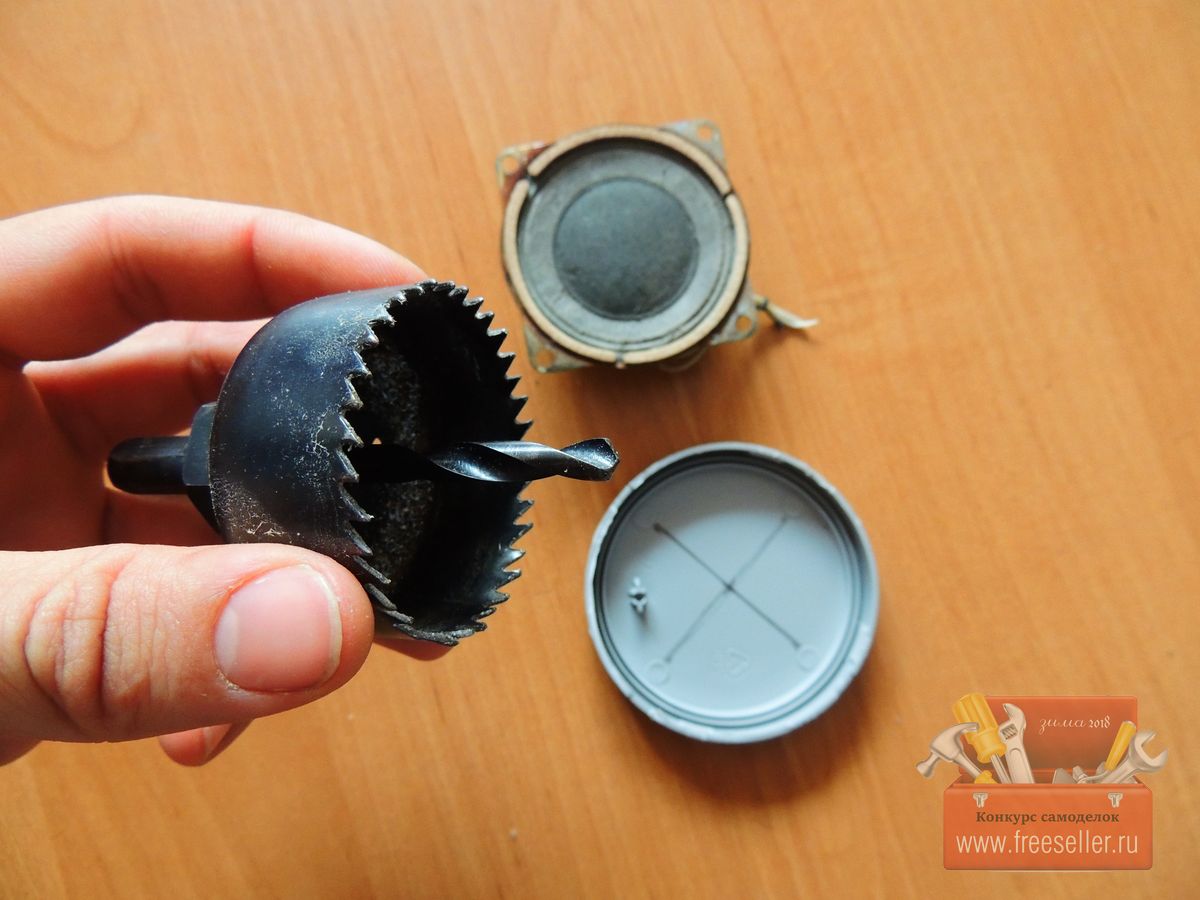

Затем я принялся сверлить отверстие для динамика при помощи подобранной по диаметру коронки.

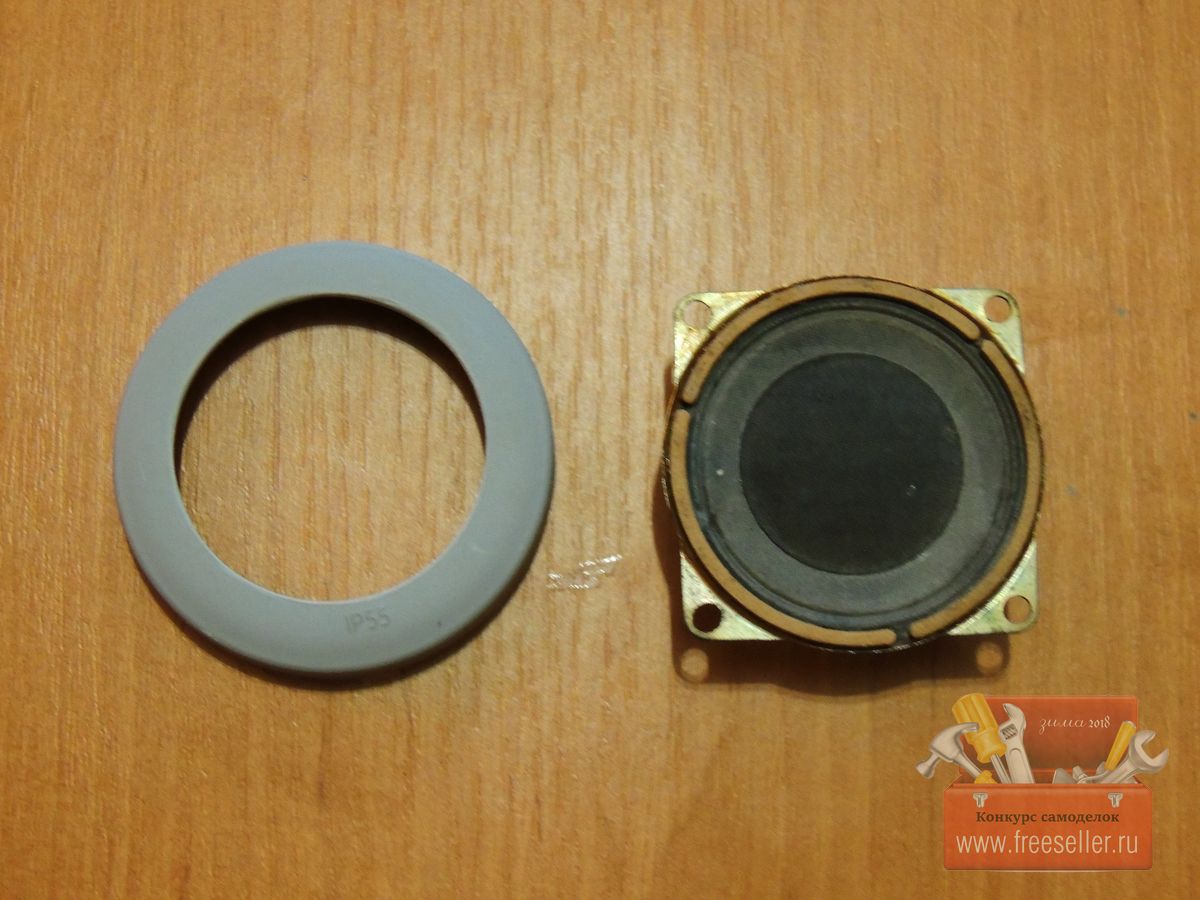

Установка динамика

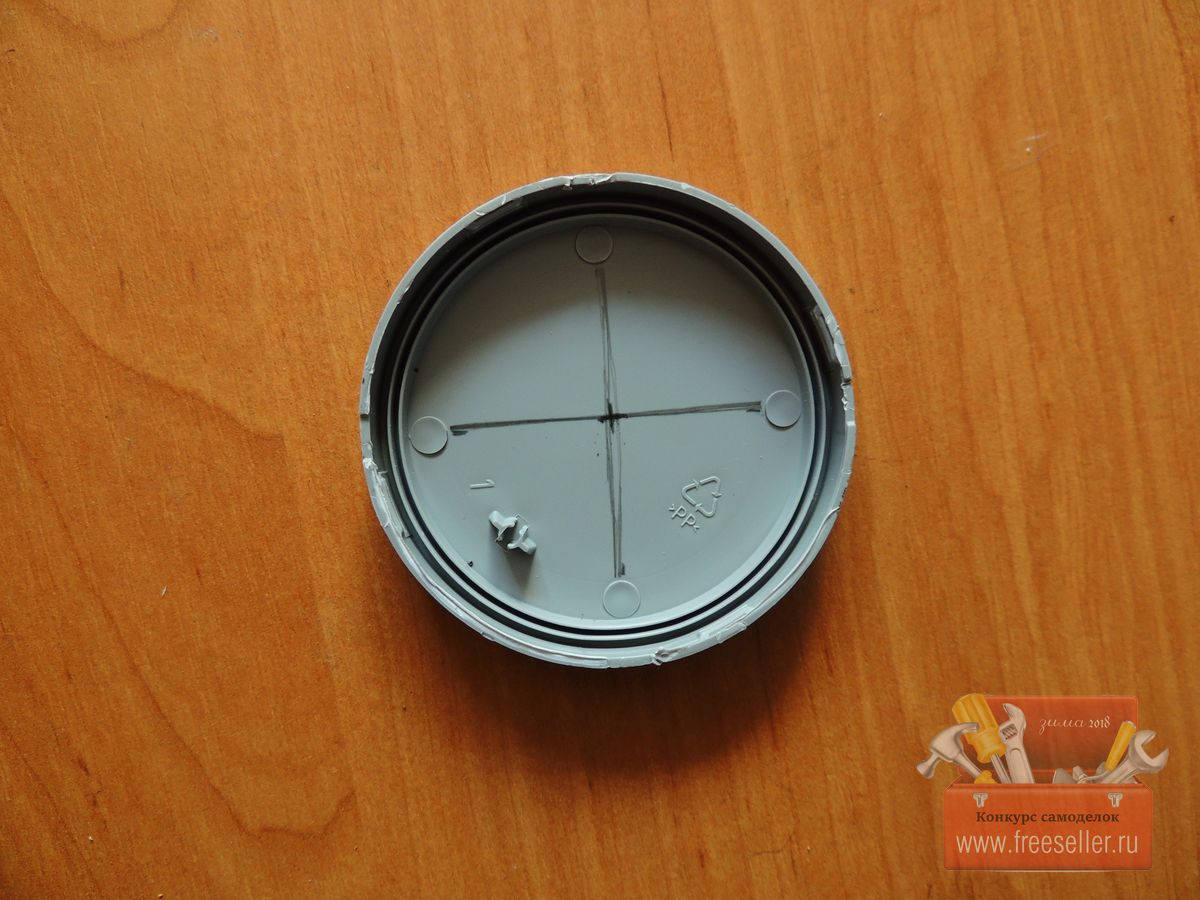

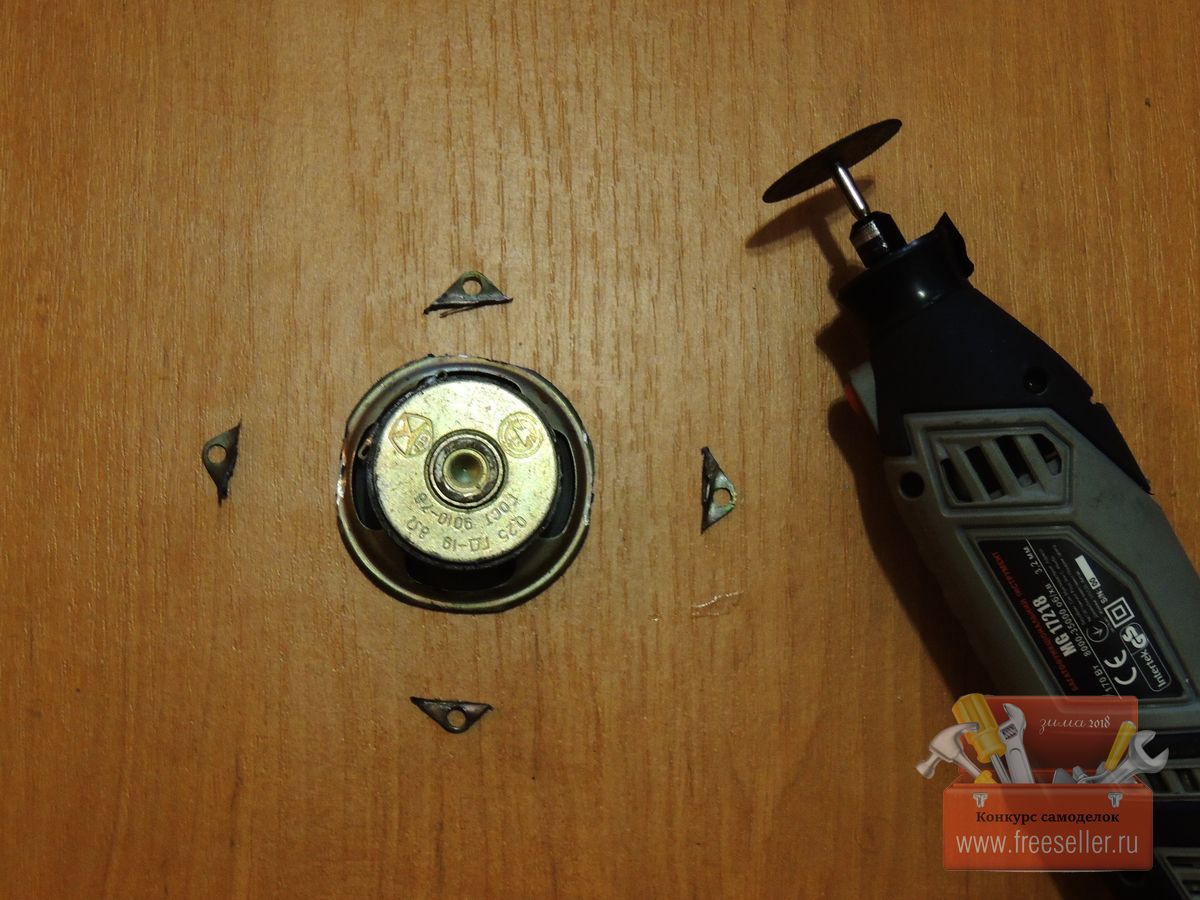

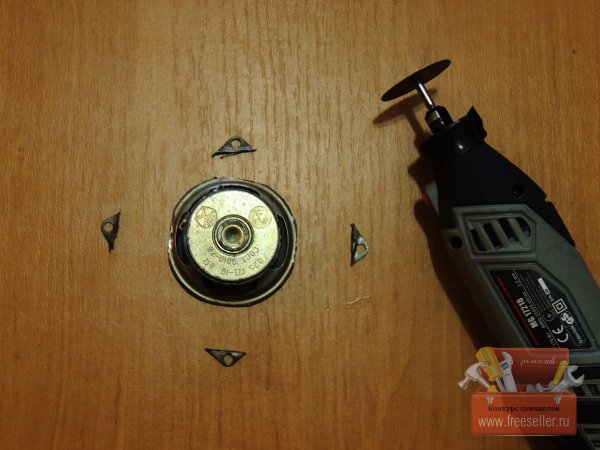

Динамик я хотел установить внутри крышки, но, к сожалению, крепежные угловые части немного мешали, поэтому их пришлось срезать бормашинкой.

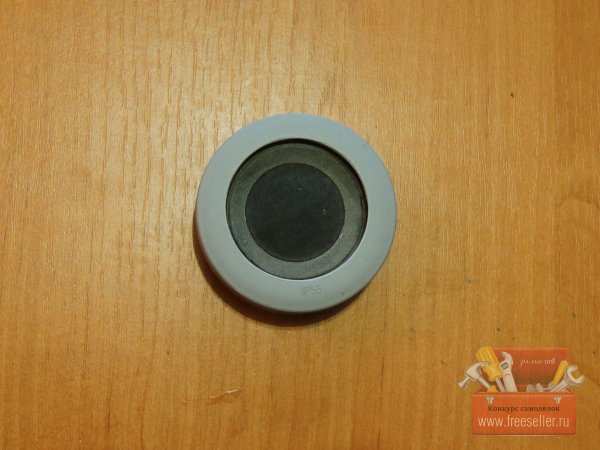

Защита динамика

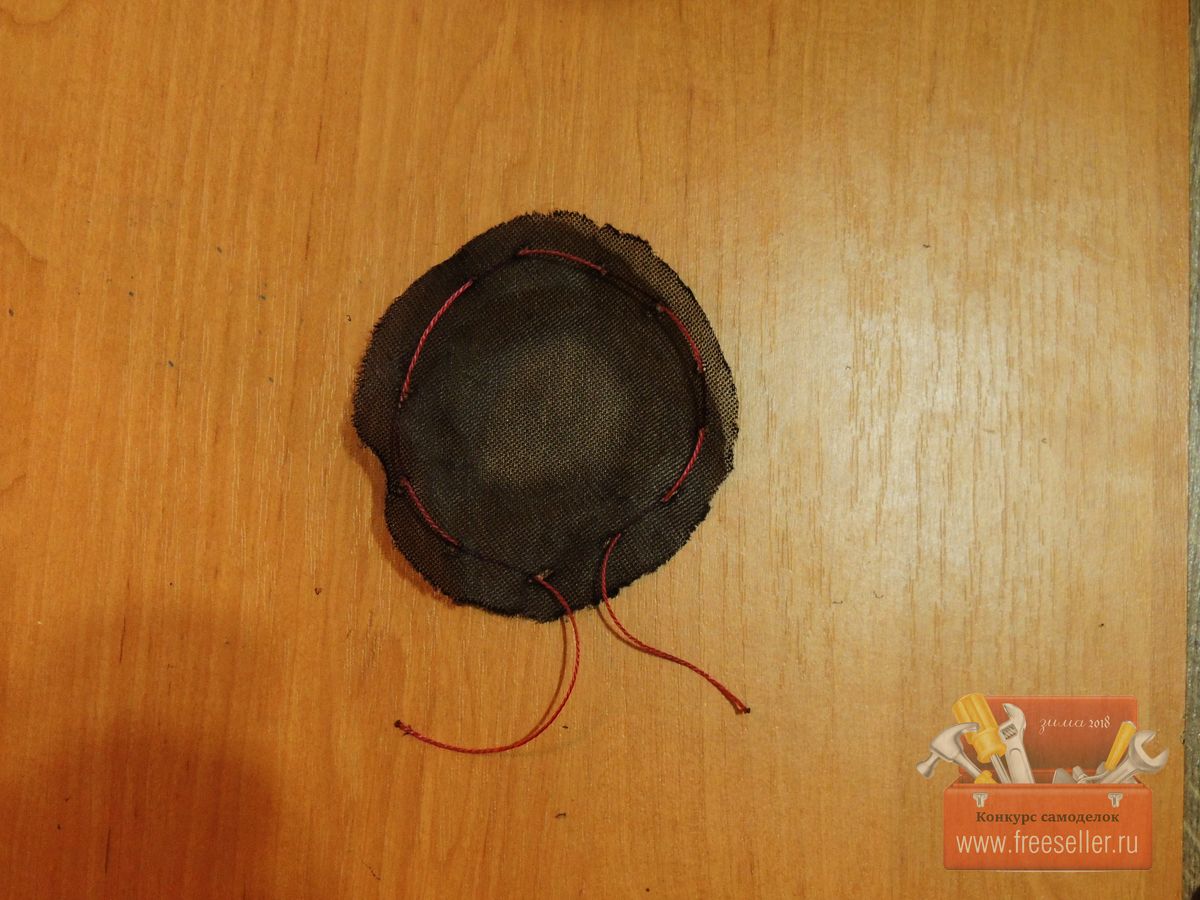

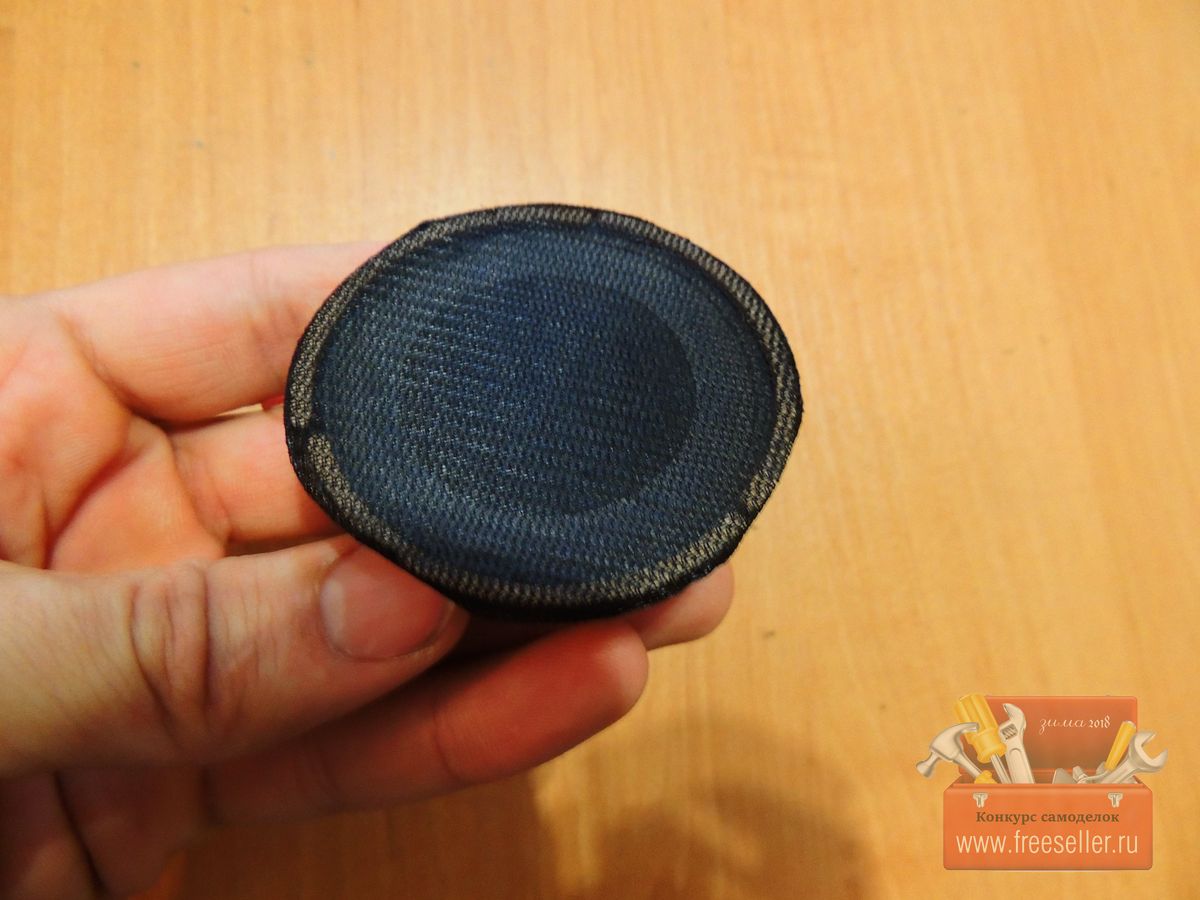

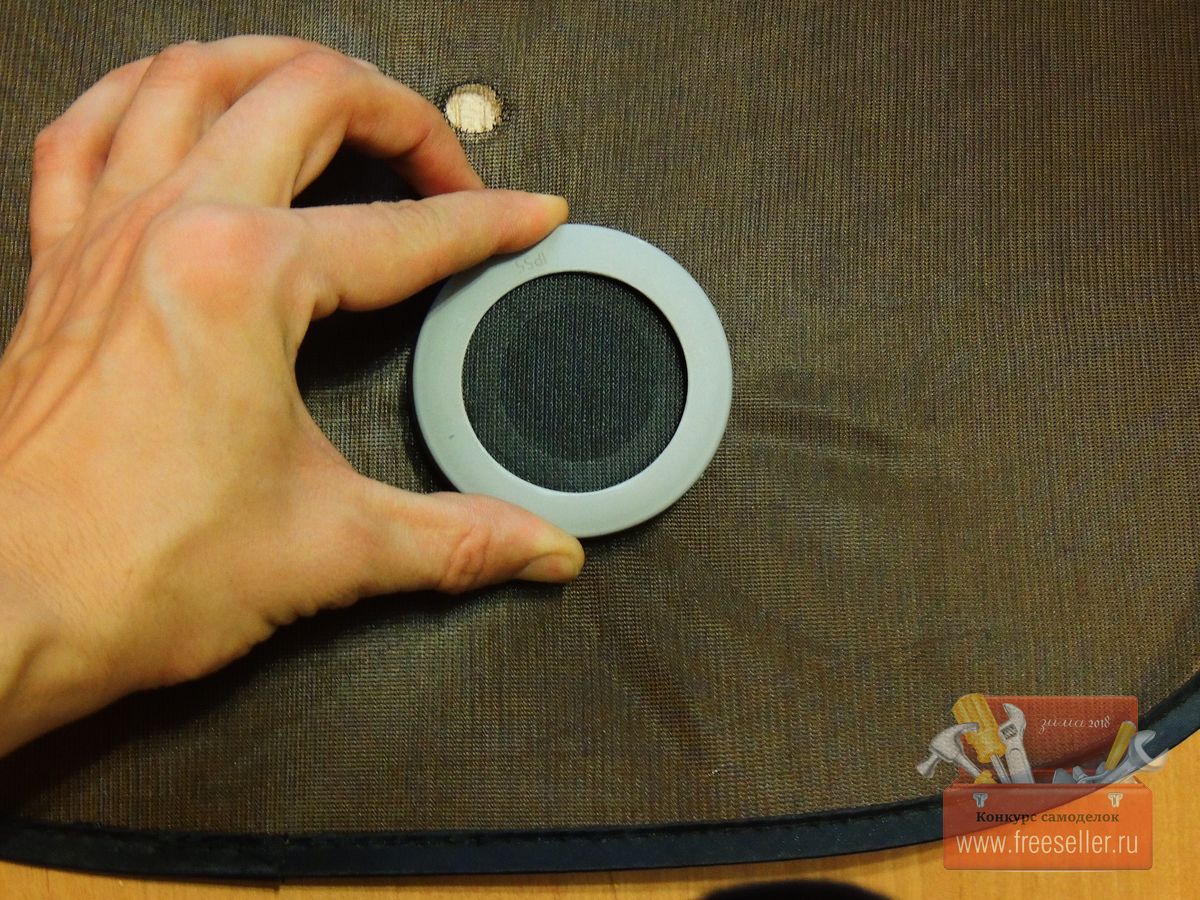

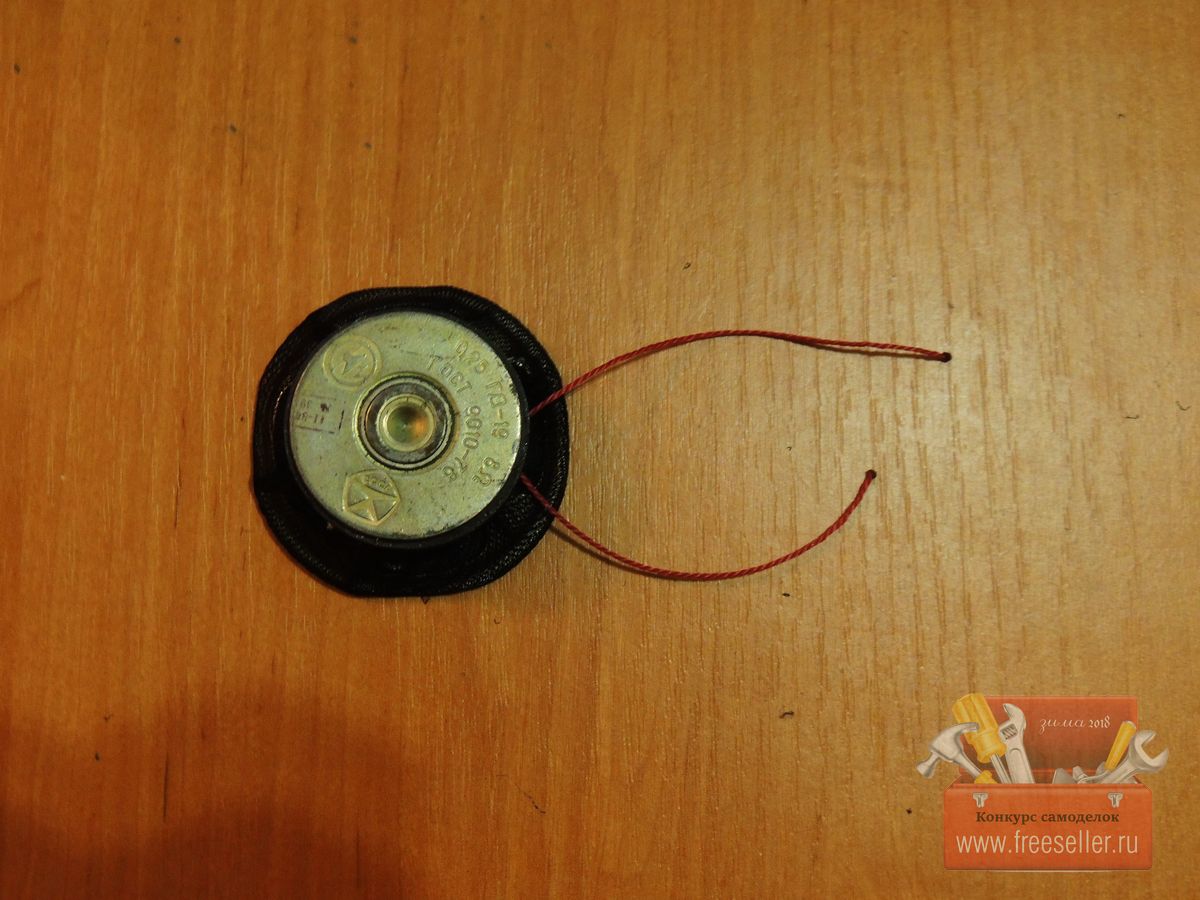

Далее для того, чтобы защитить мембрану динамика была взята автомобильная сетка для окон автомобиля, и в ней вырезан небольшой кусочек, затем были сделаны небольшие отверстия по окружности, в которые продеваем капроновую нитку, далее кладем динамик на сетку и туго затягиваем, и завязываем нитку, что получилось, смотрите на фото.

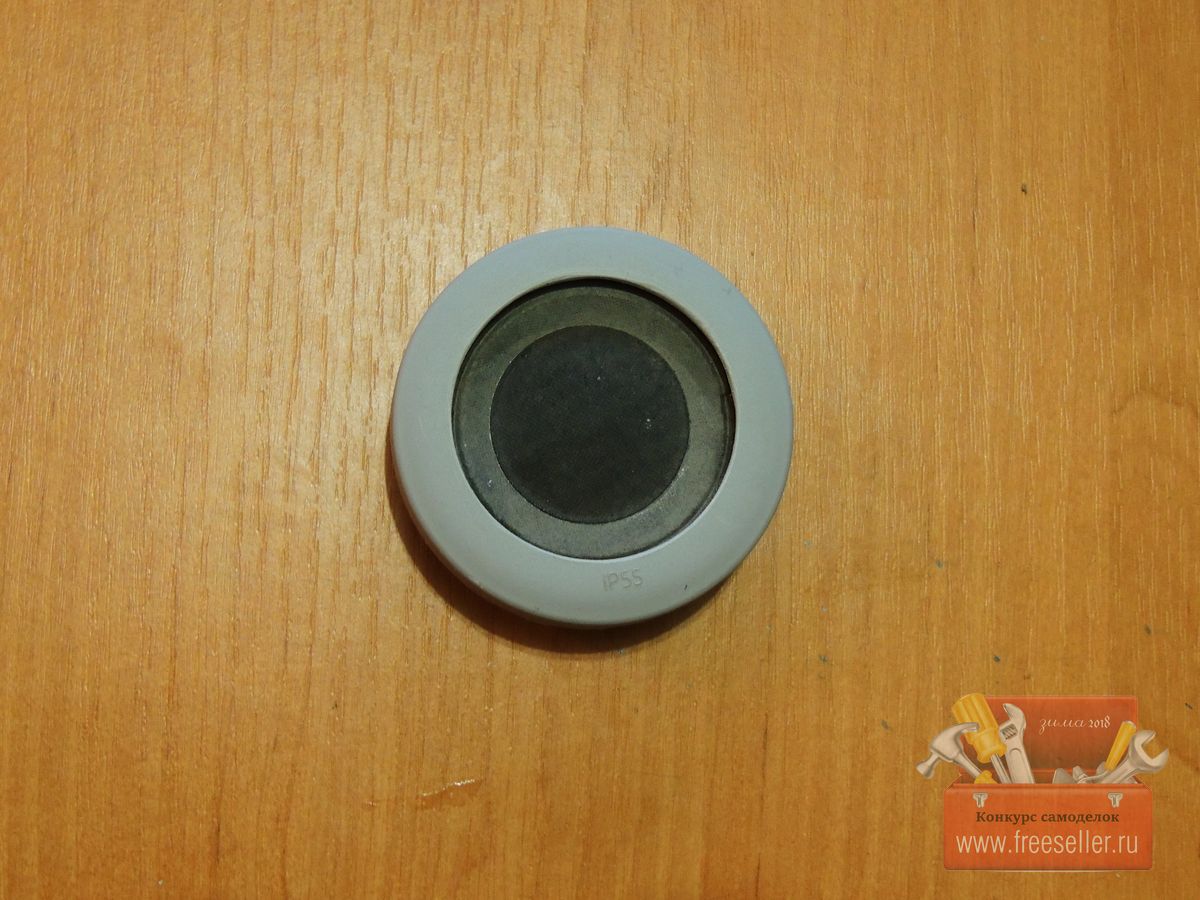

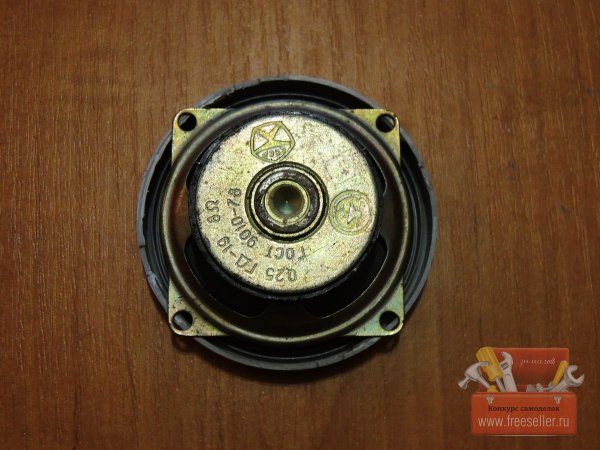

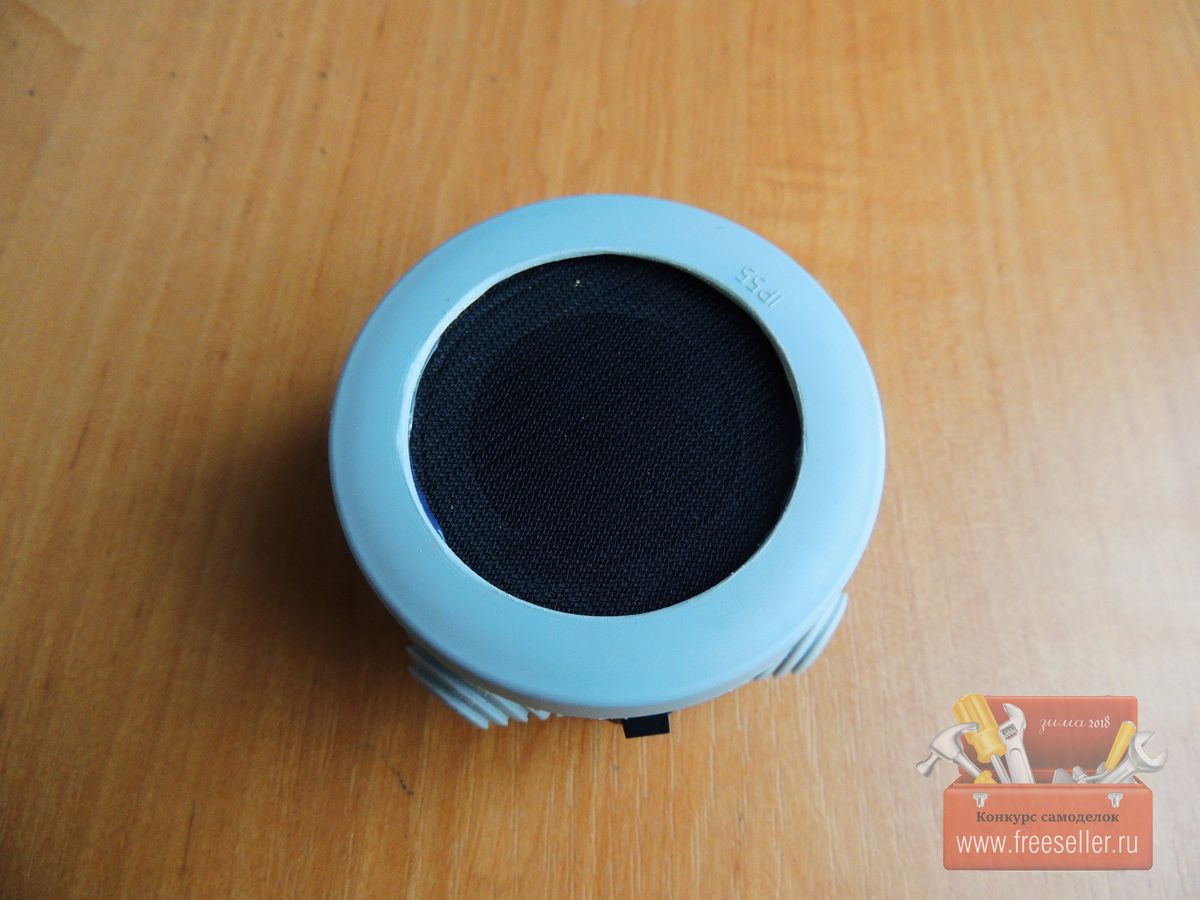

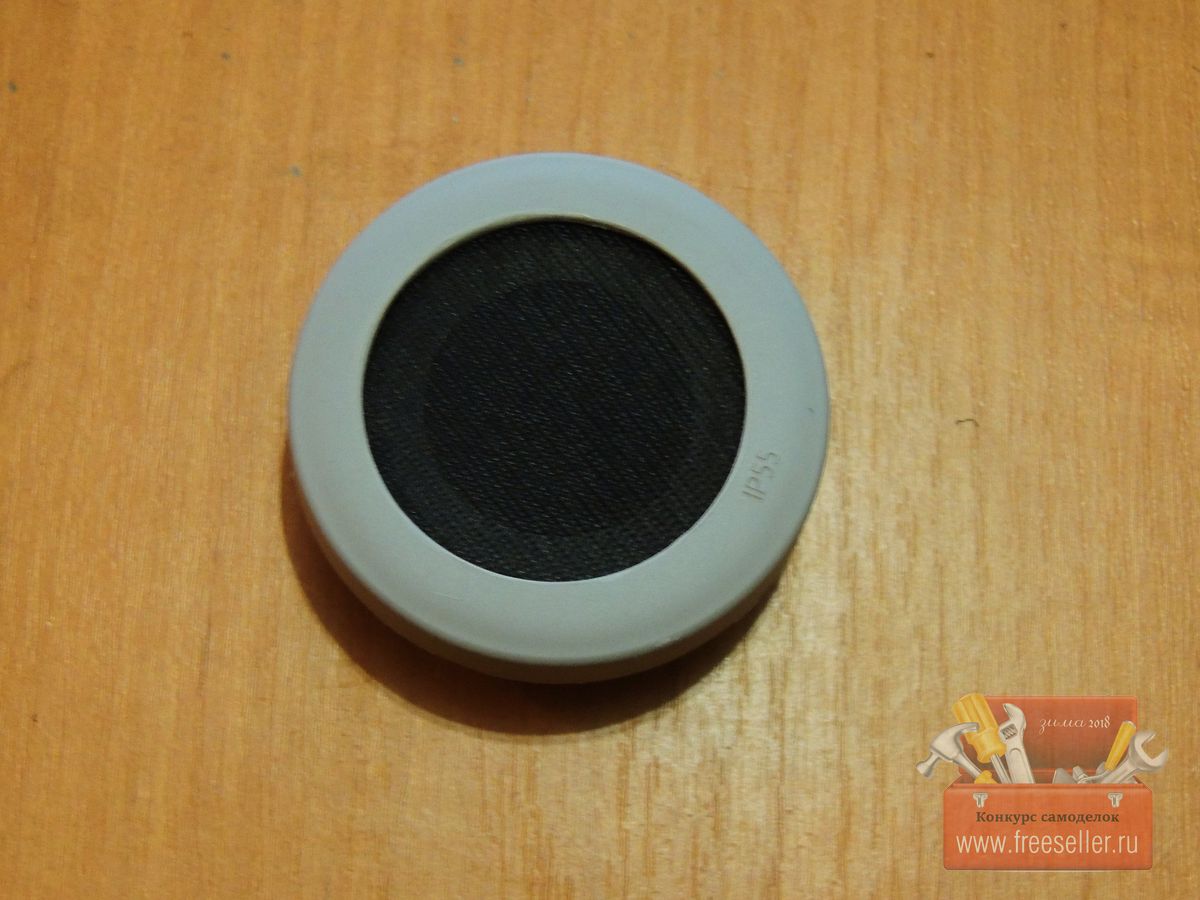

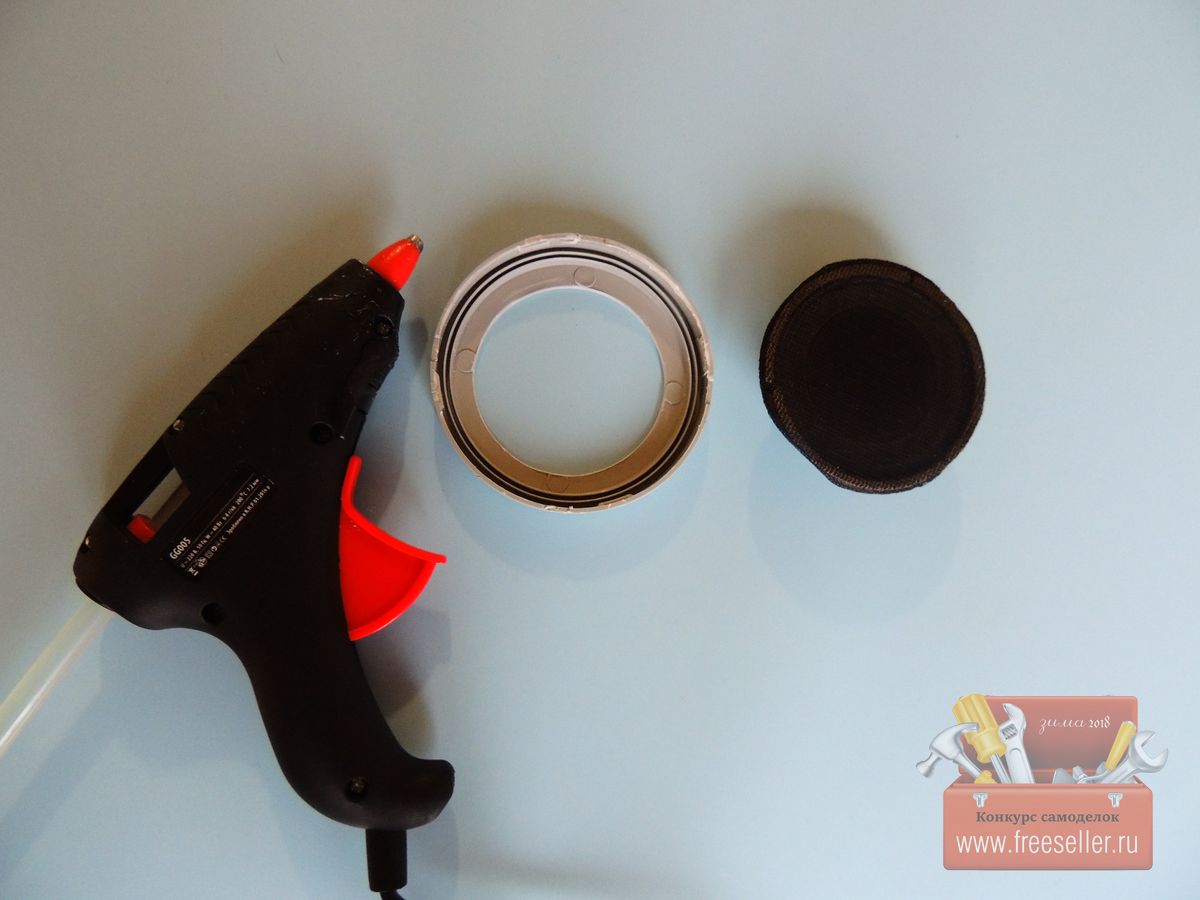

Динамик клеим по окружности к внутренней части при помощи термоклея.


Установка аккумулятора

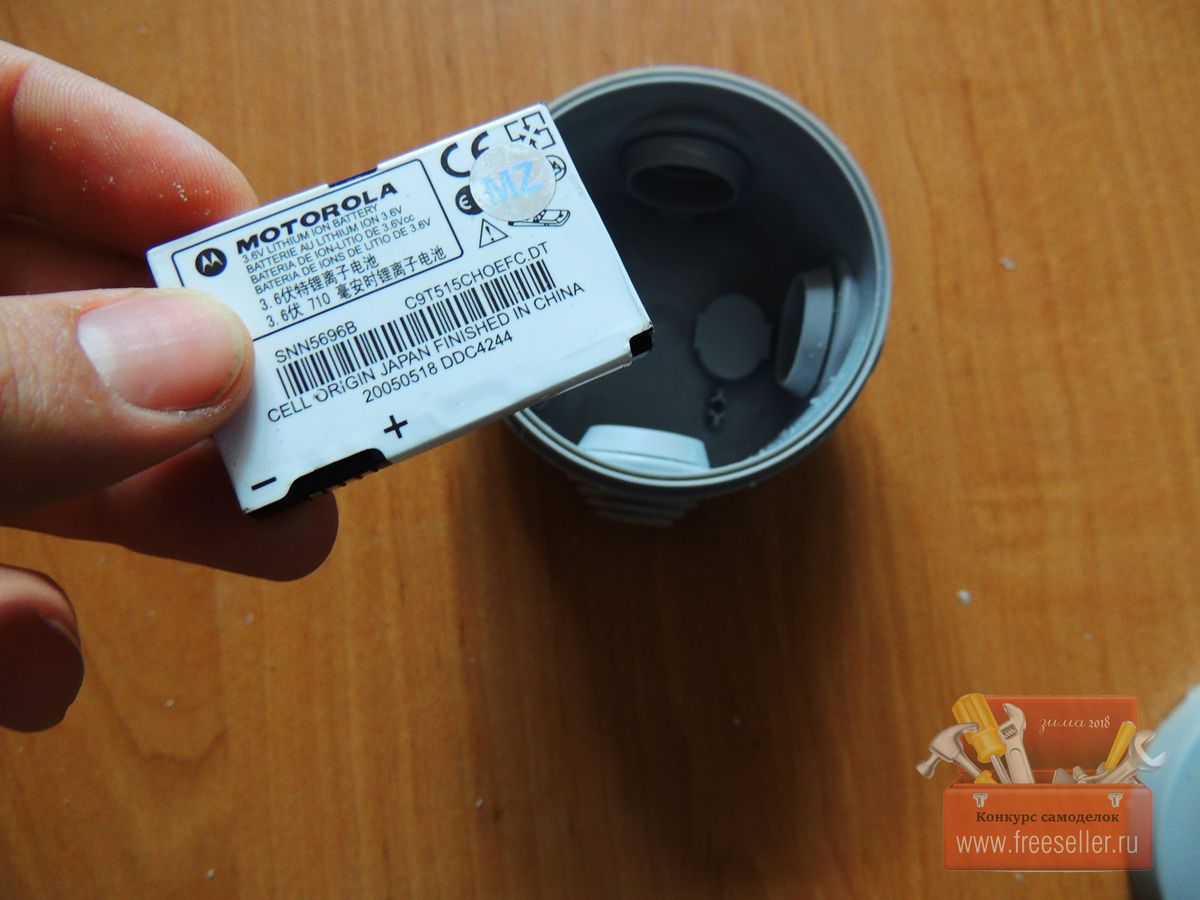

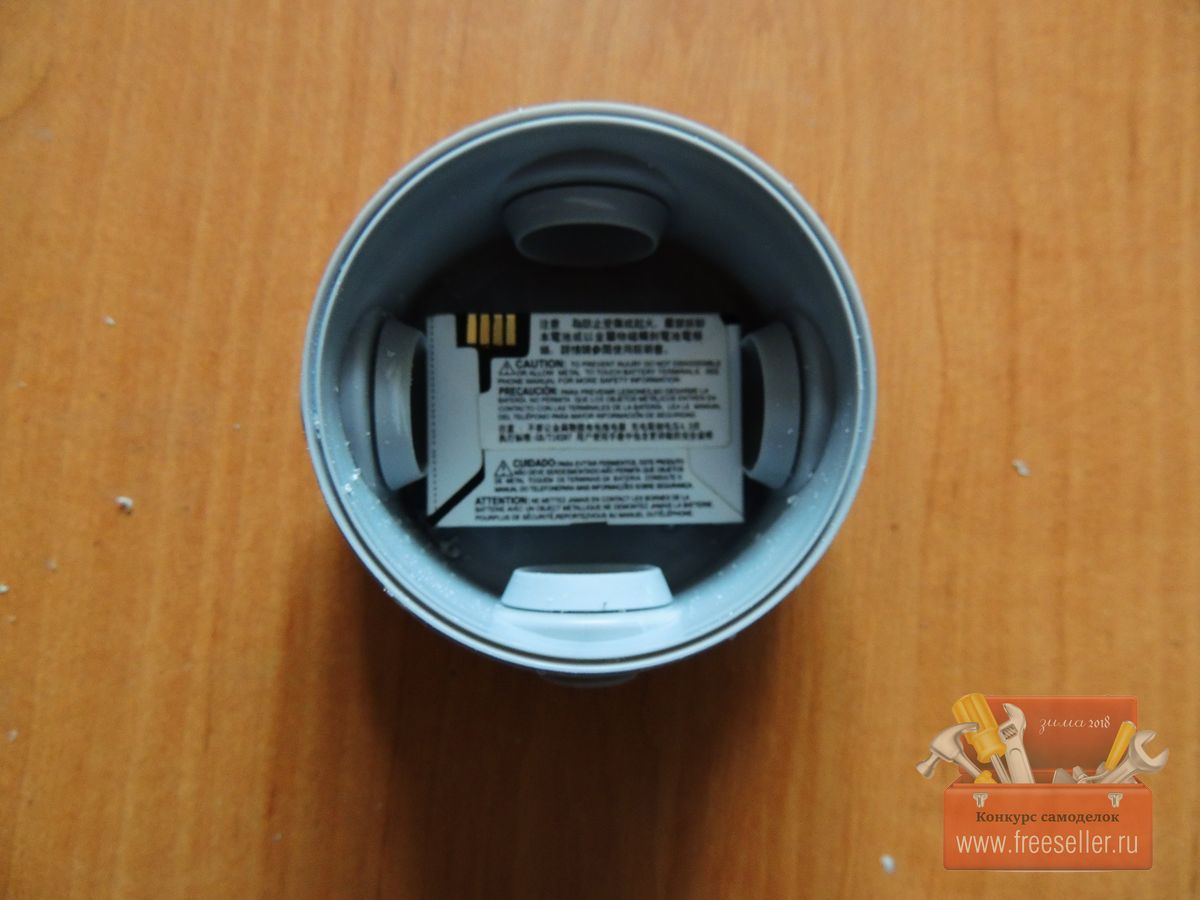

Теперь вернемся к основному корпусу, замеряем все детали, для того чтобы в дальнейшем их правильно разместить. Аккумуляторная батарея в такой корпус, к моему удивлению, подошла идеально.

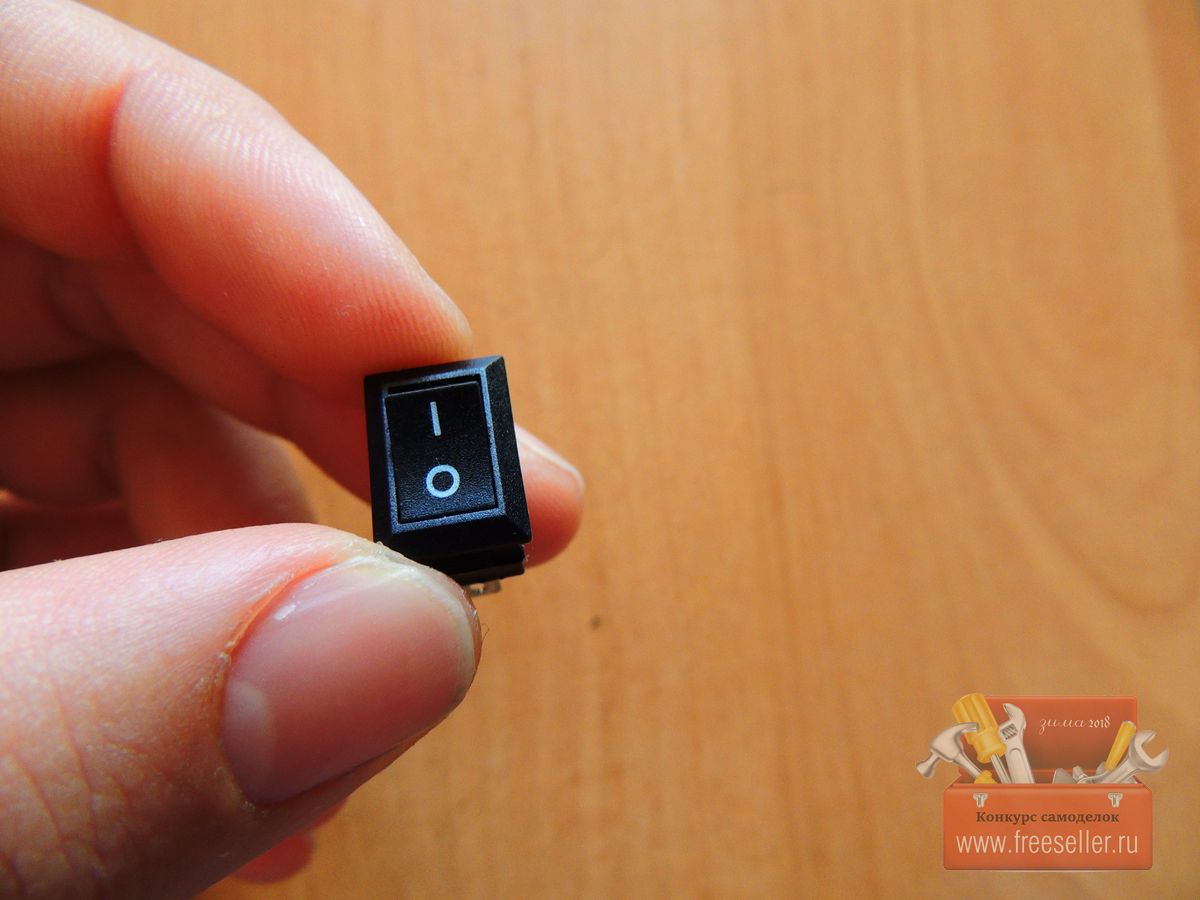

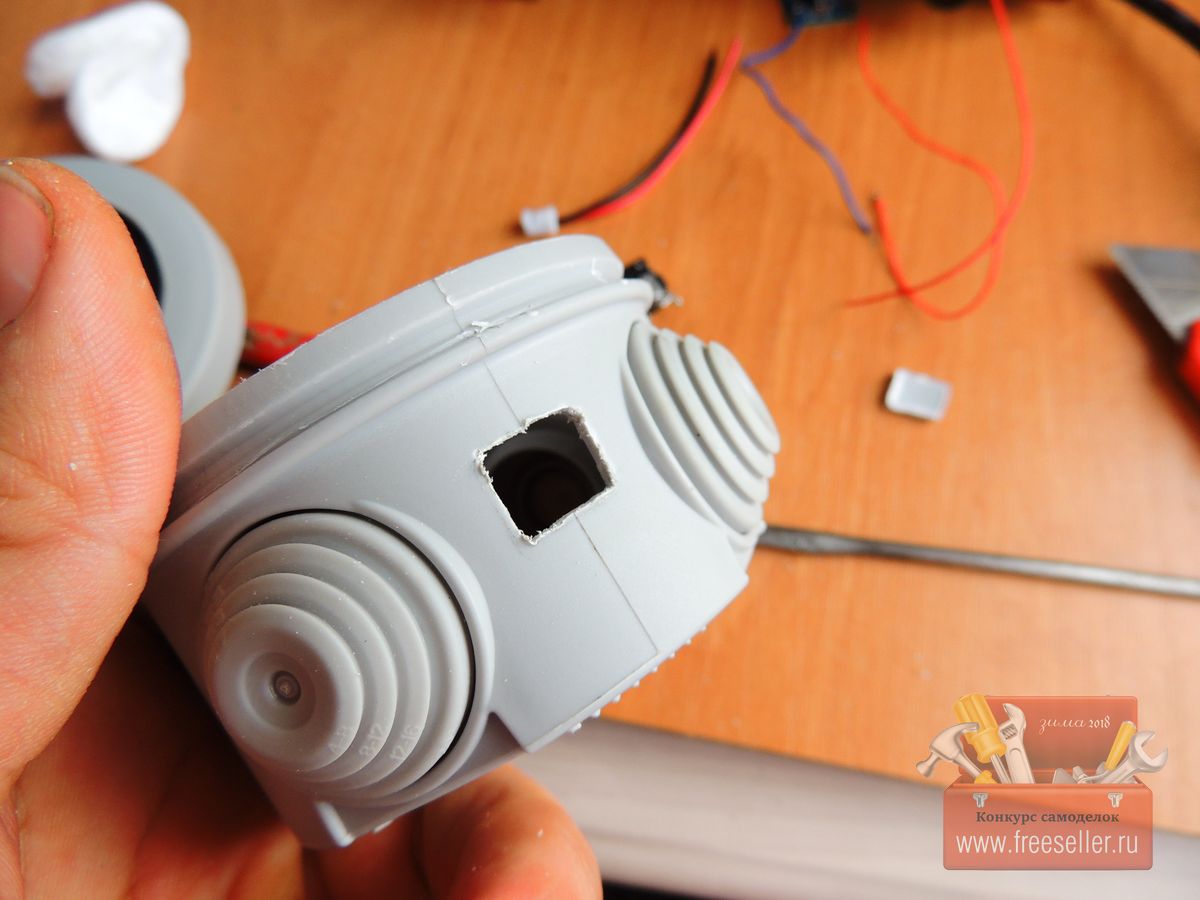

Установка выключателя

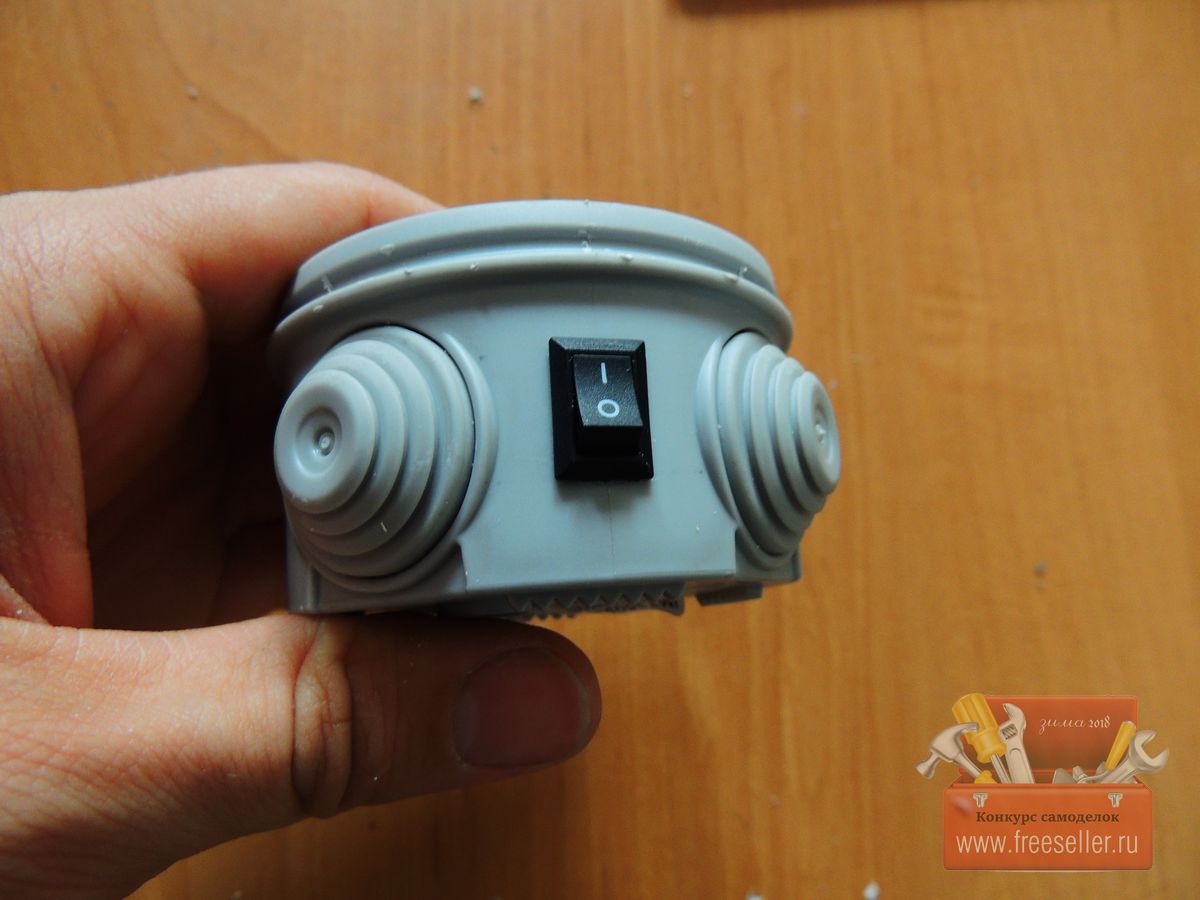

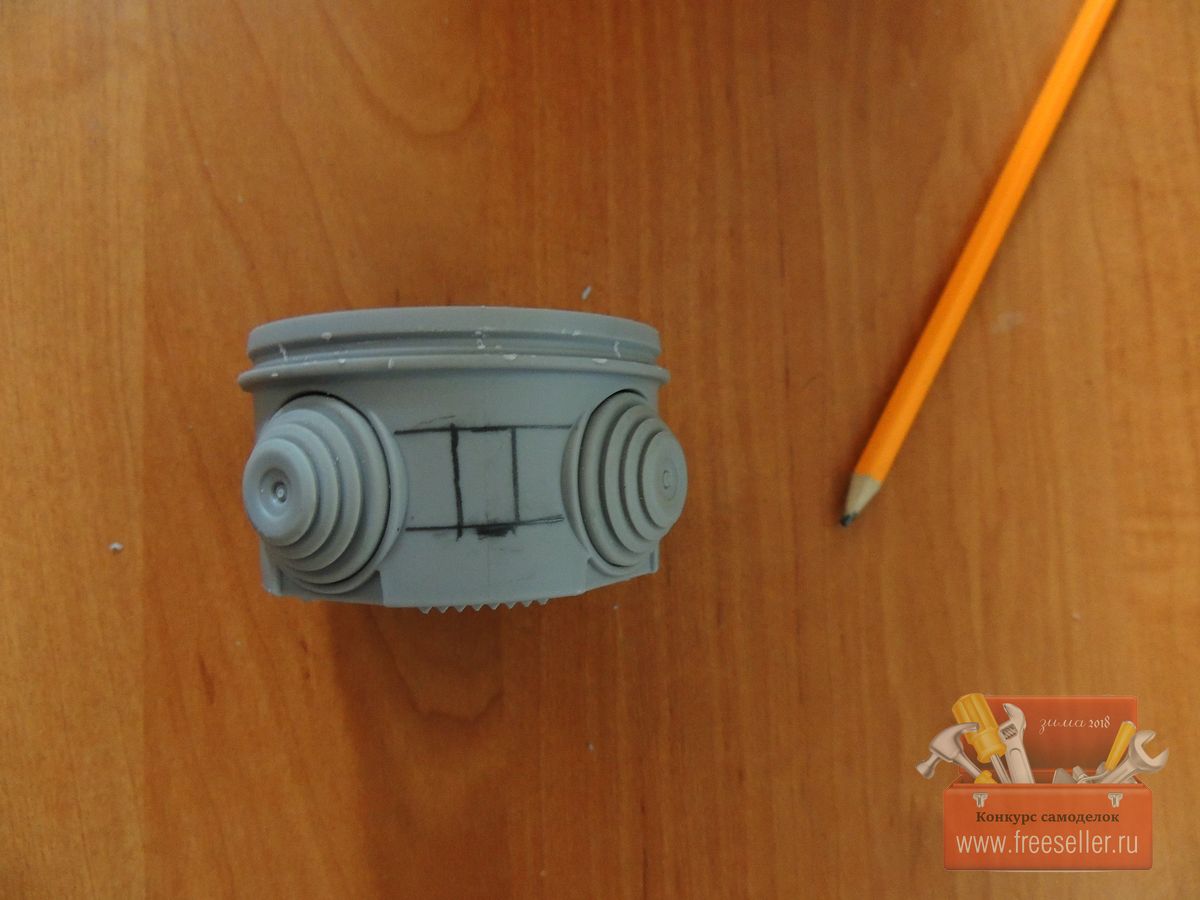

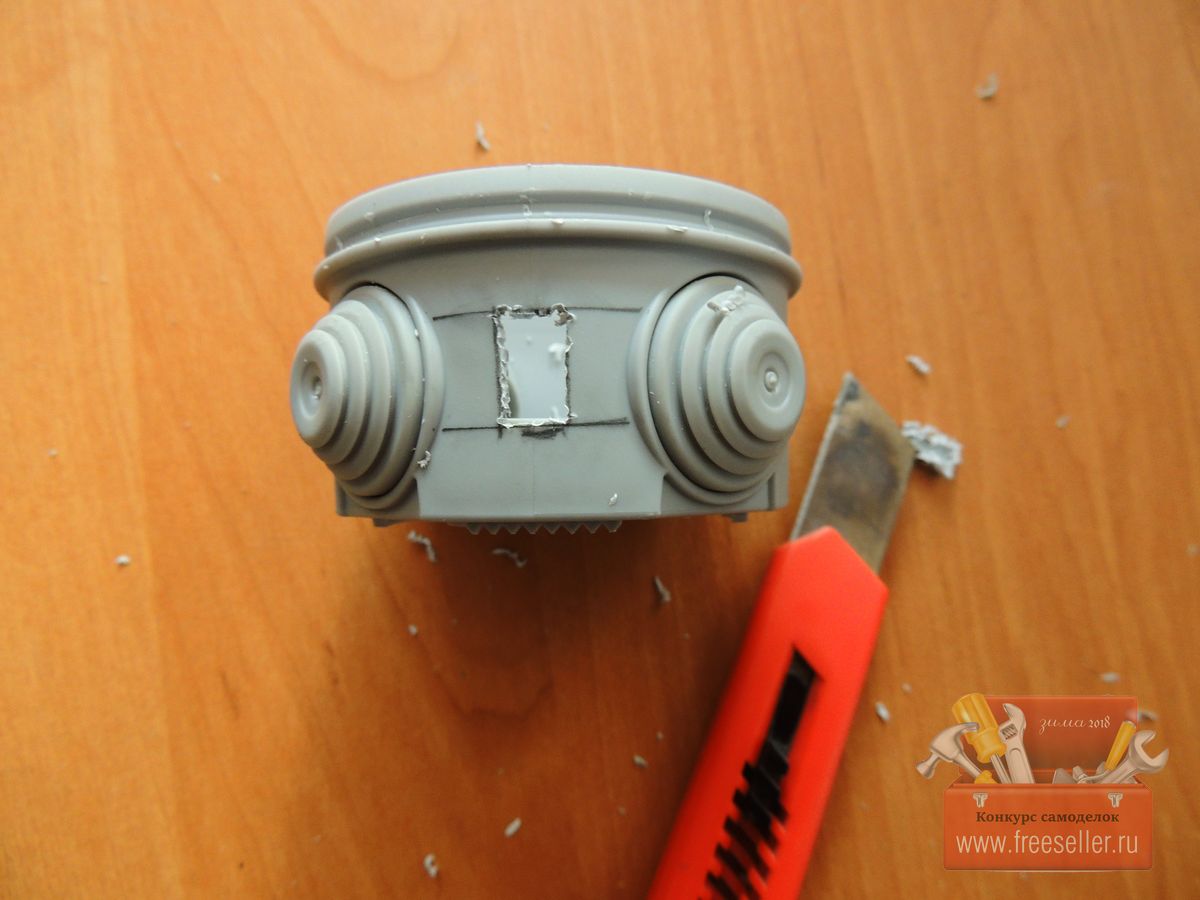

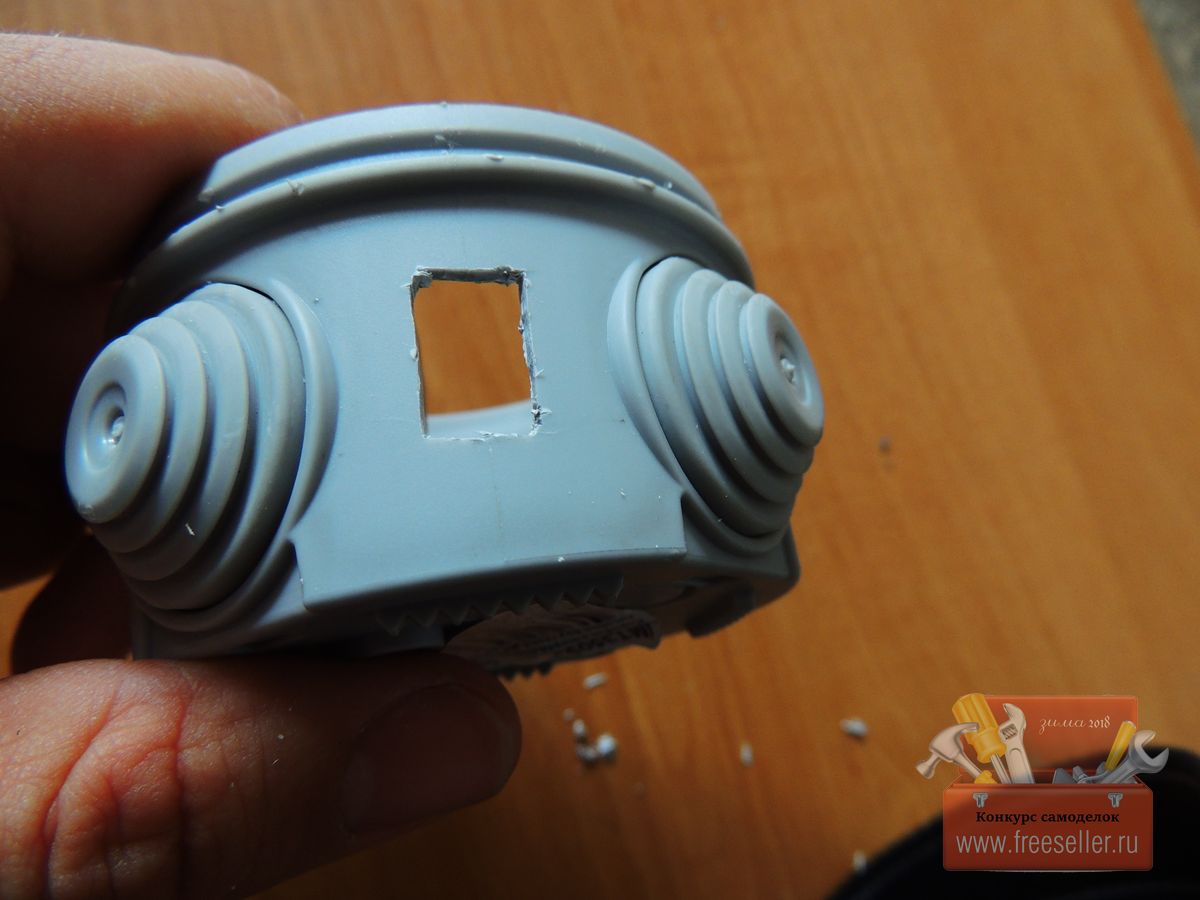

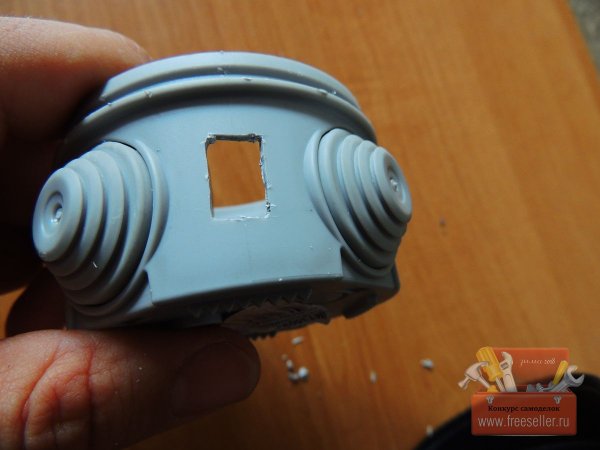

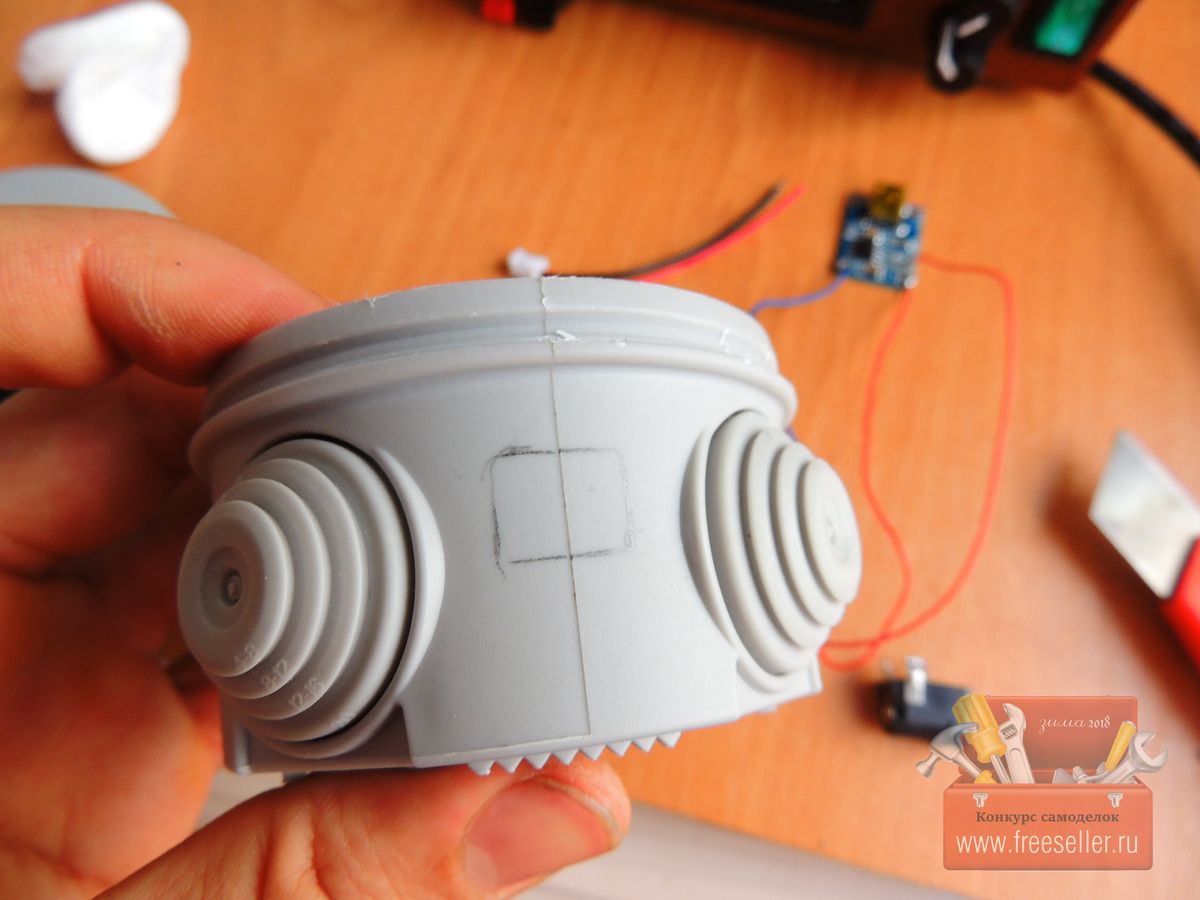

Далее основываясь от высоты батареи я приступил к разметке выреза под кнопку включения.


Установка гнезда зарядки

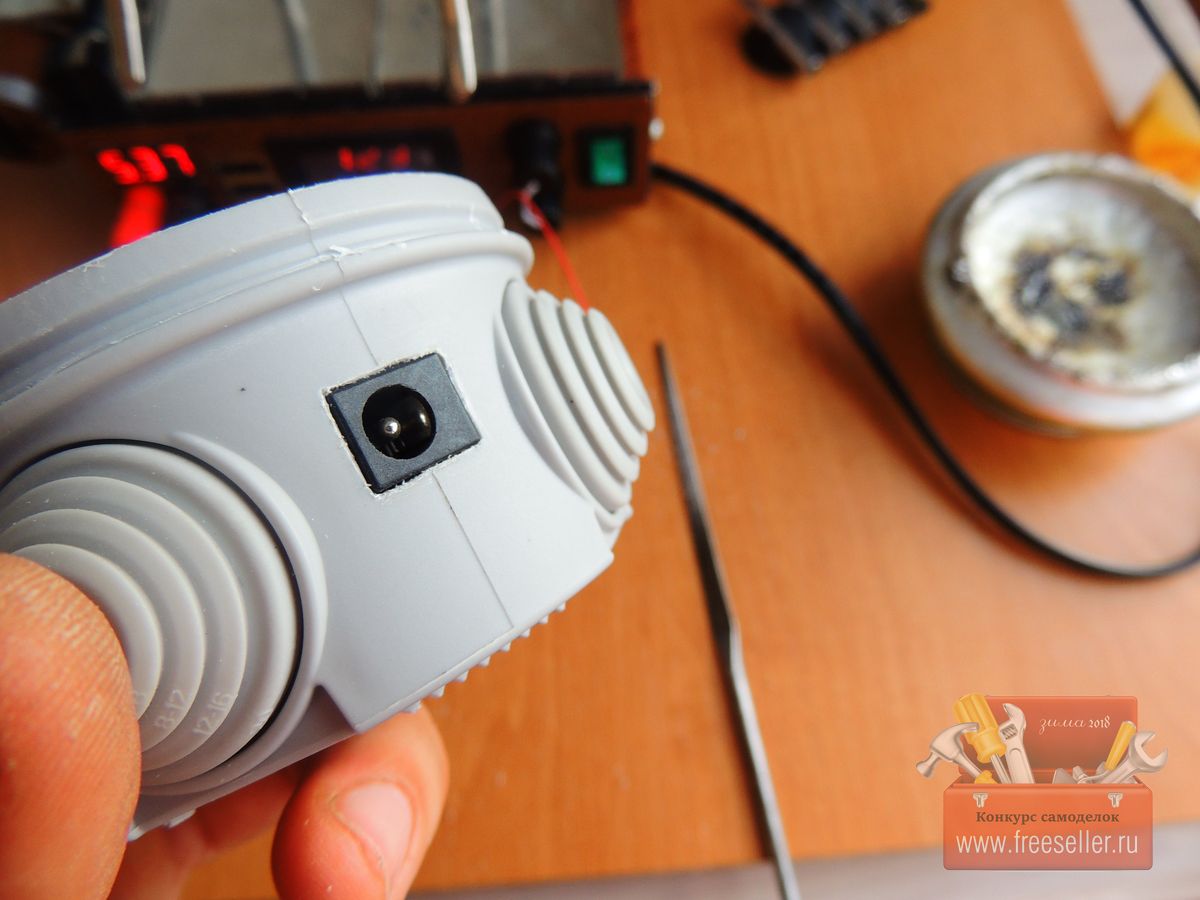

Затем сделал вырез для гнезда зарядки.


Модуль заряда

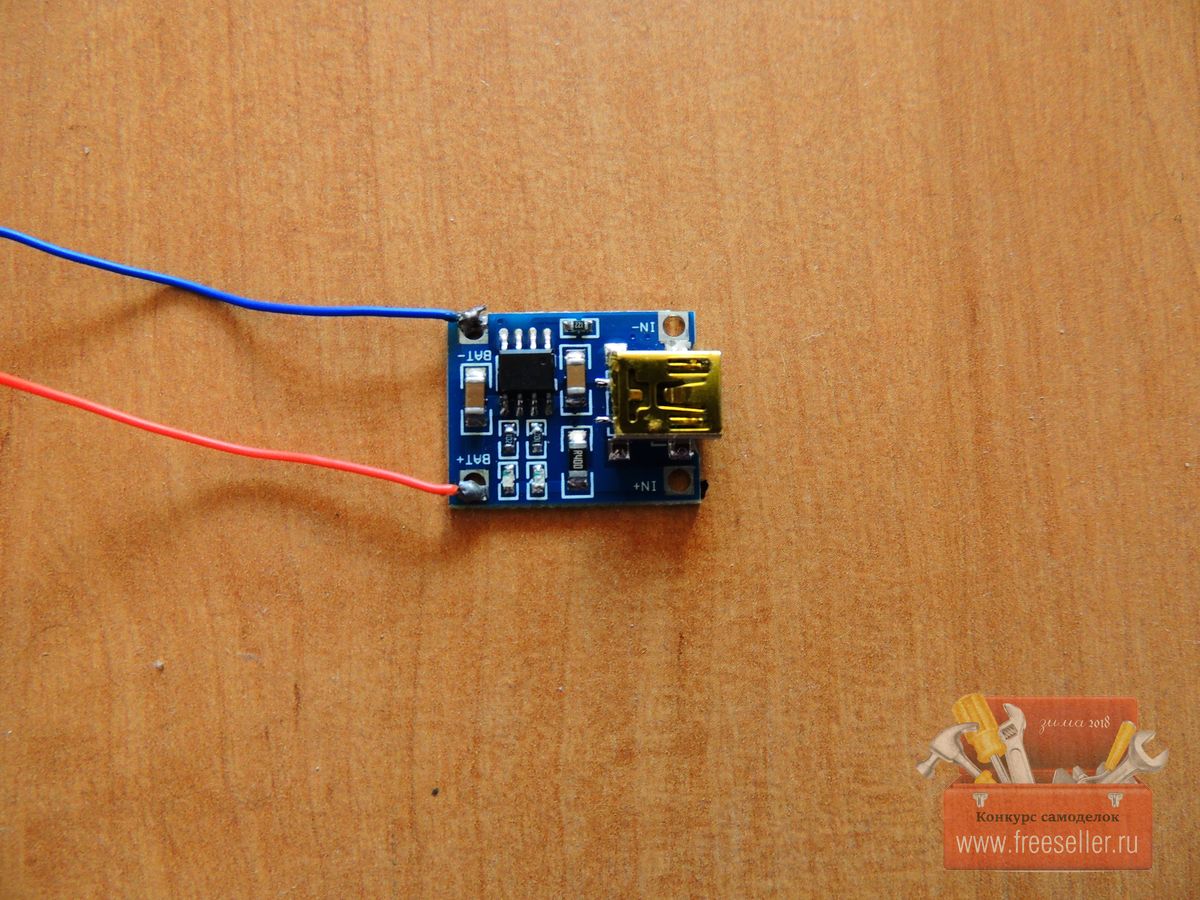

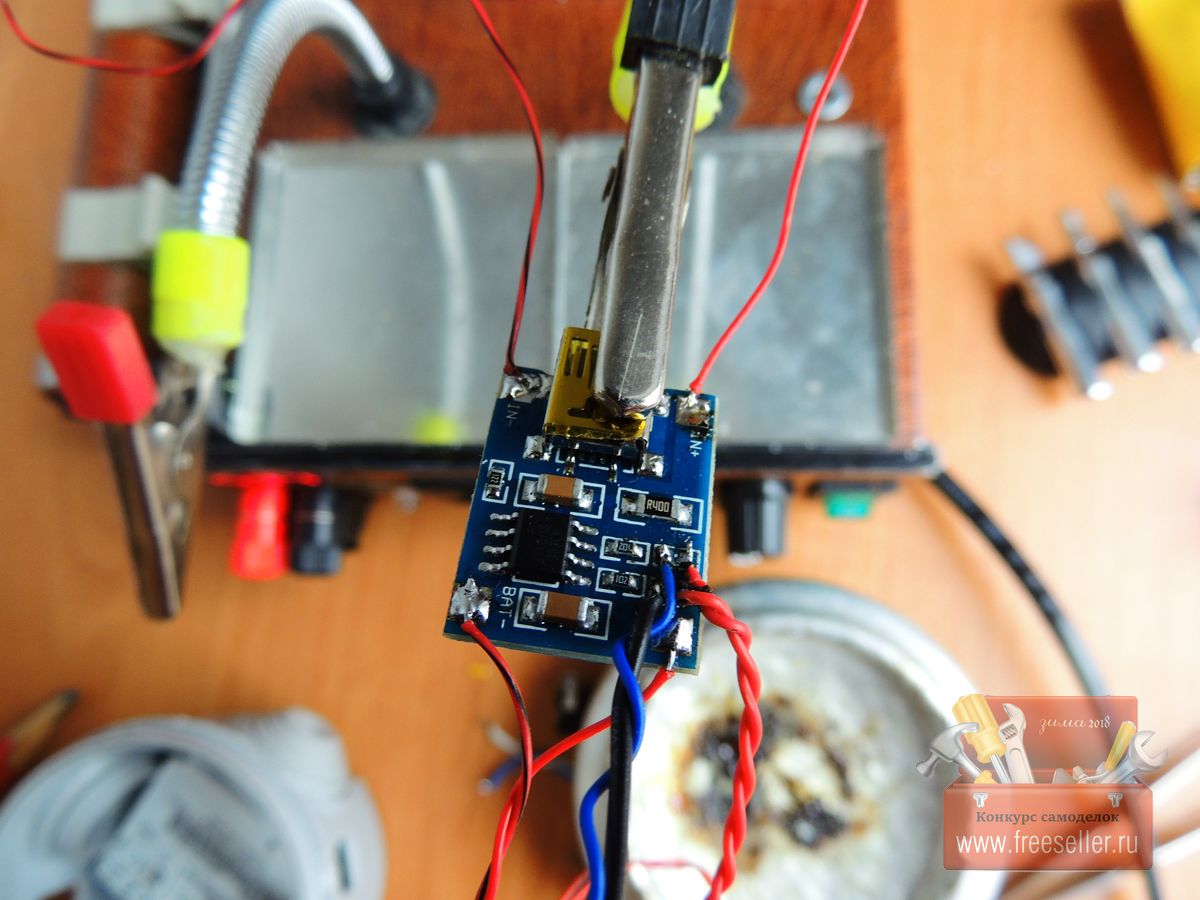

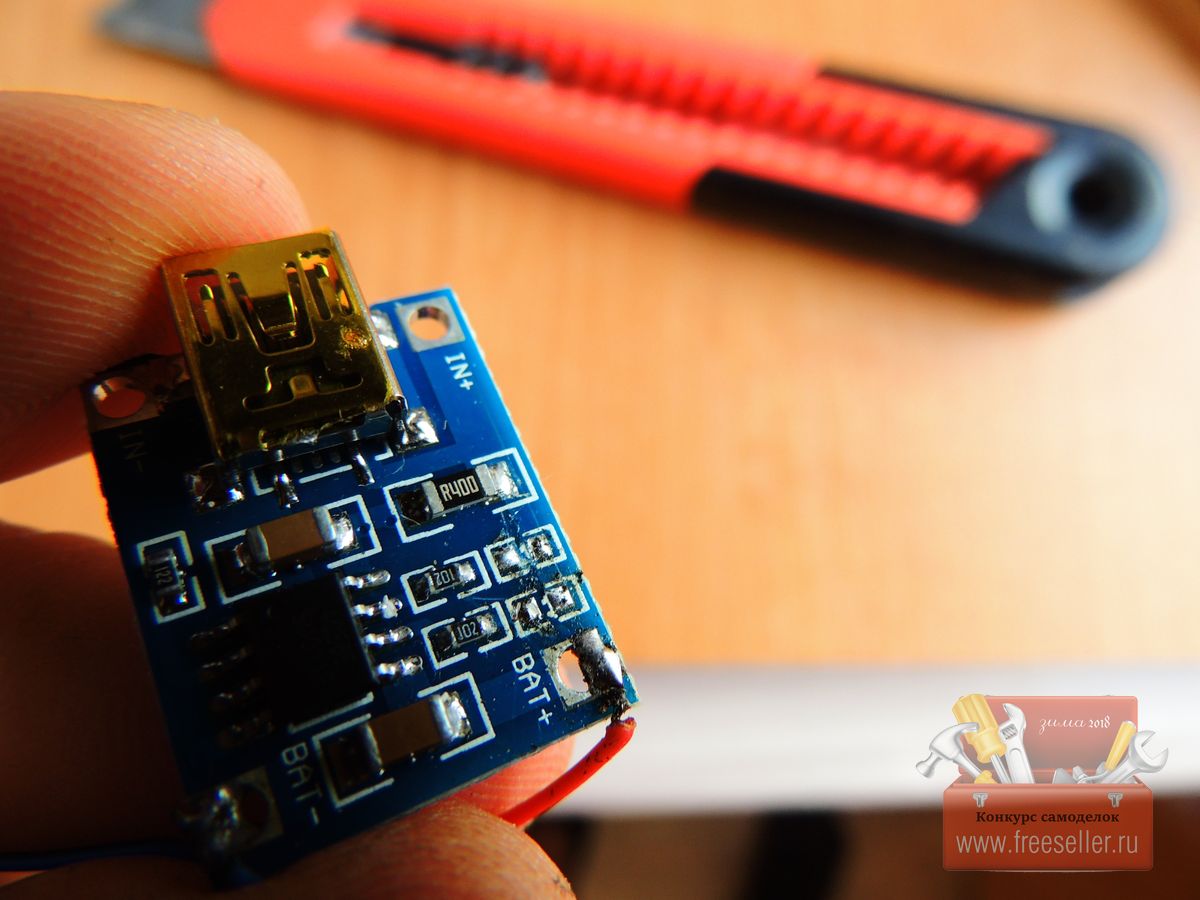

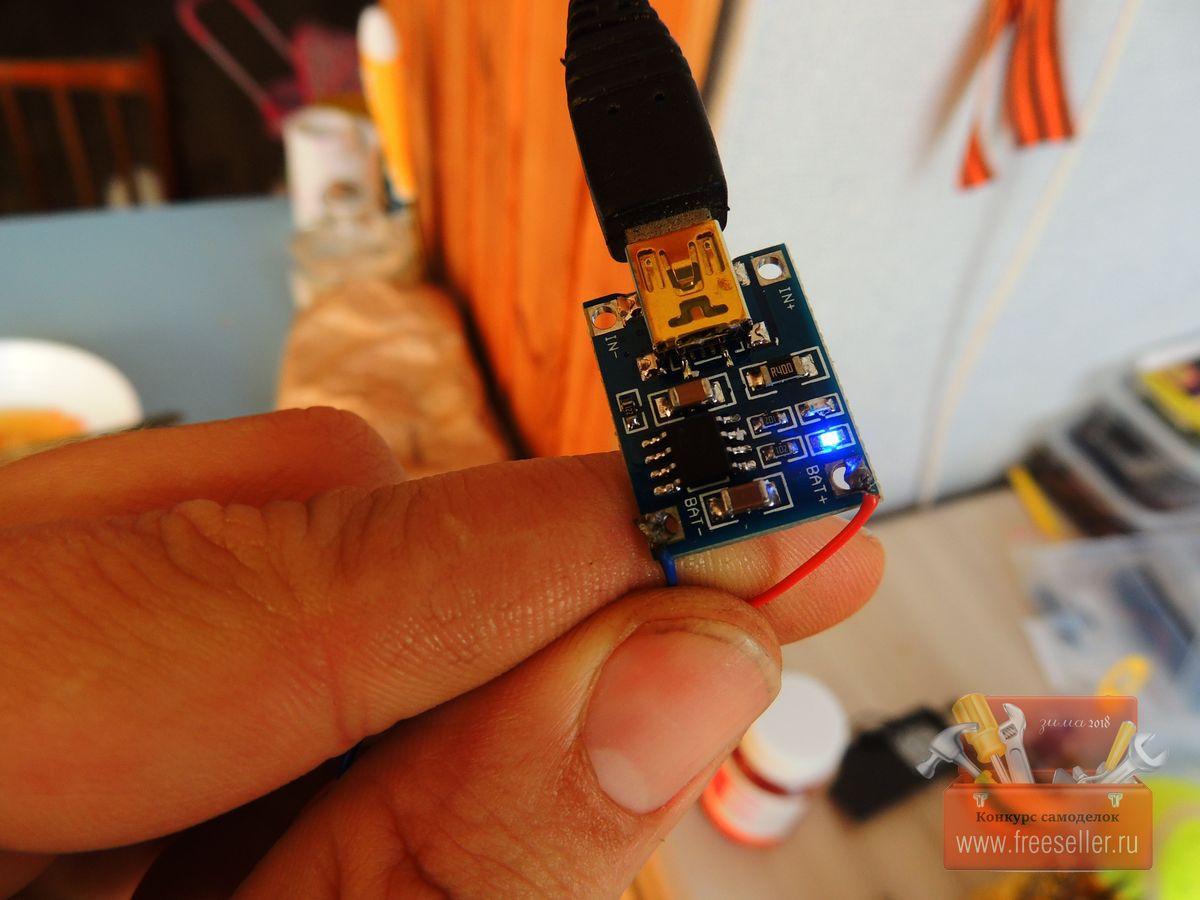

После того как все было готово, принялся переделывать модуль заряда.

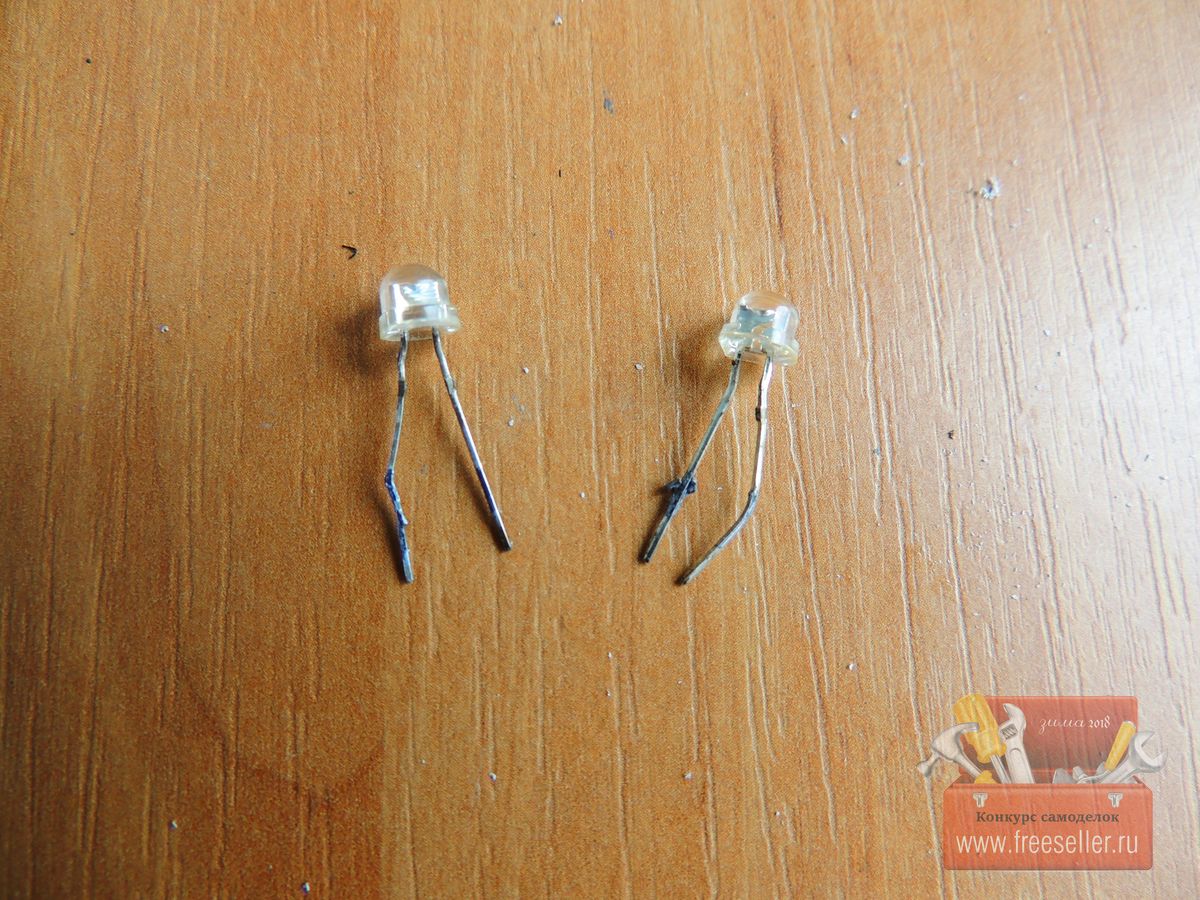

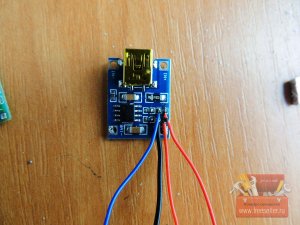

Индикация заряда установлена на самой плате в виде небольших светодиодов красного и синего цвета, но так как плата будет установлена внутри корпуса я бы не смог увидеть процесс зарядки, поэтому было решено вынести их снаружи корпуса. Для этого выпаиваем родные маленькие светодиоды, подпаиваем четыре проводка нужной длины к плате, а с другой стороны свои светодиоды.

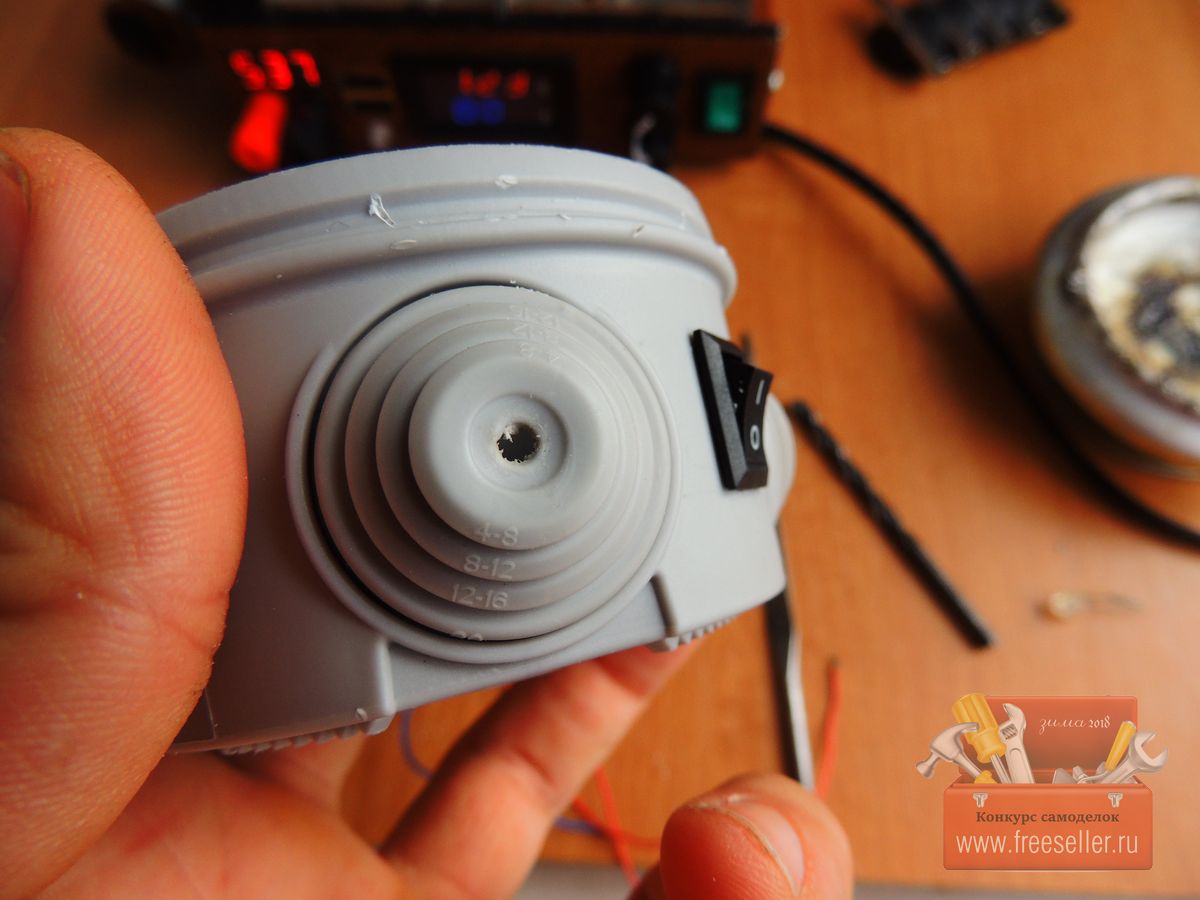

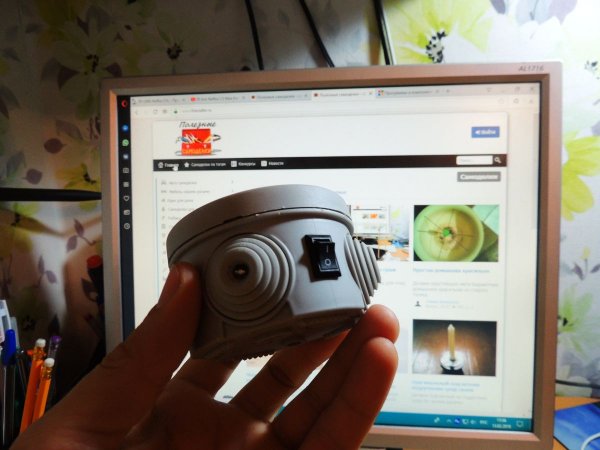

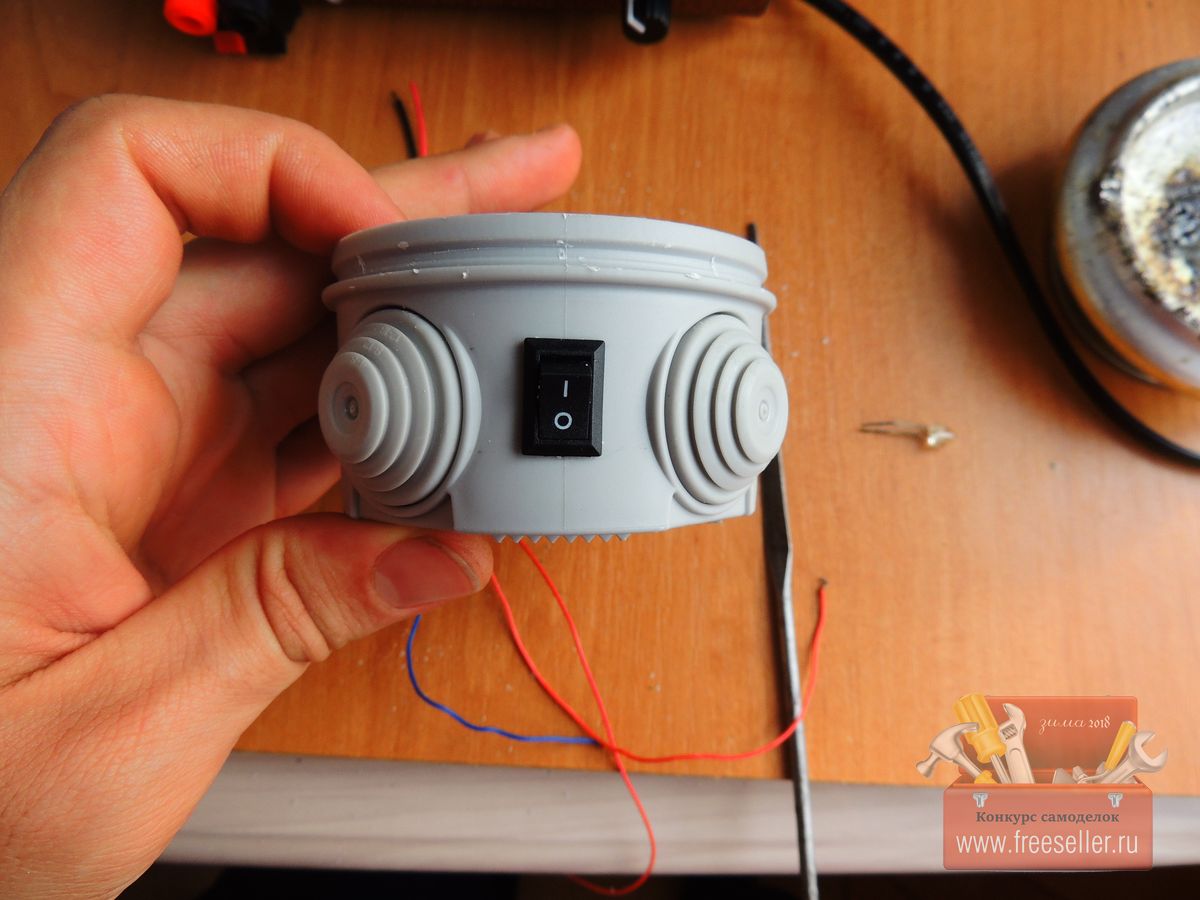

Светодиоды решил вывести на переднюю часть возле выключателя, такое расположение было наиболее удачным, и придавало самоделке еще более оригинальный вид. При помощи сверла были сделаны два отверстия небольшого диаметра.



Пайка основных компонентов

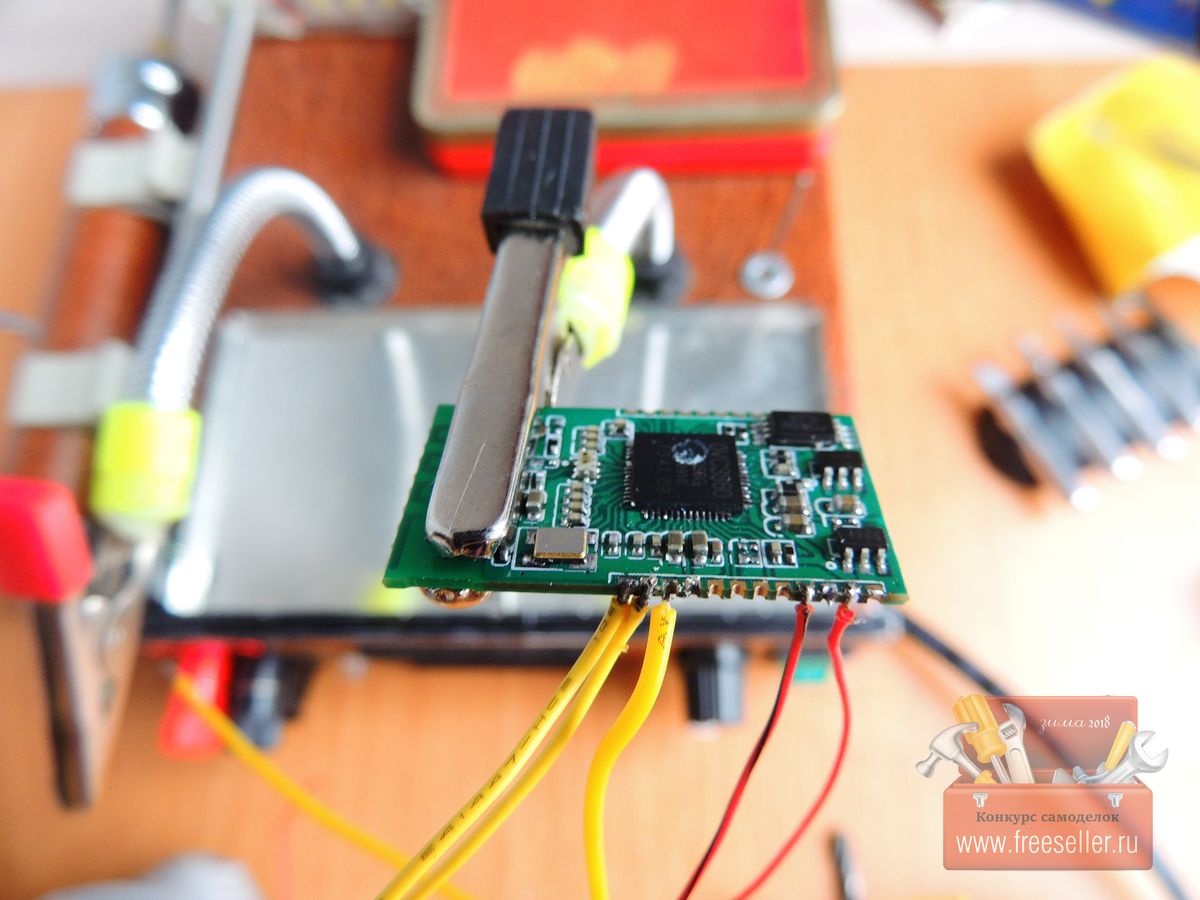

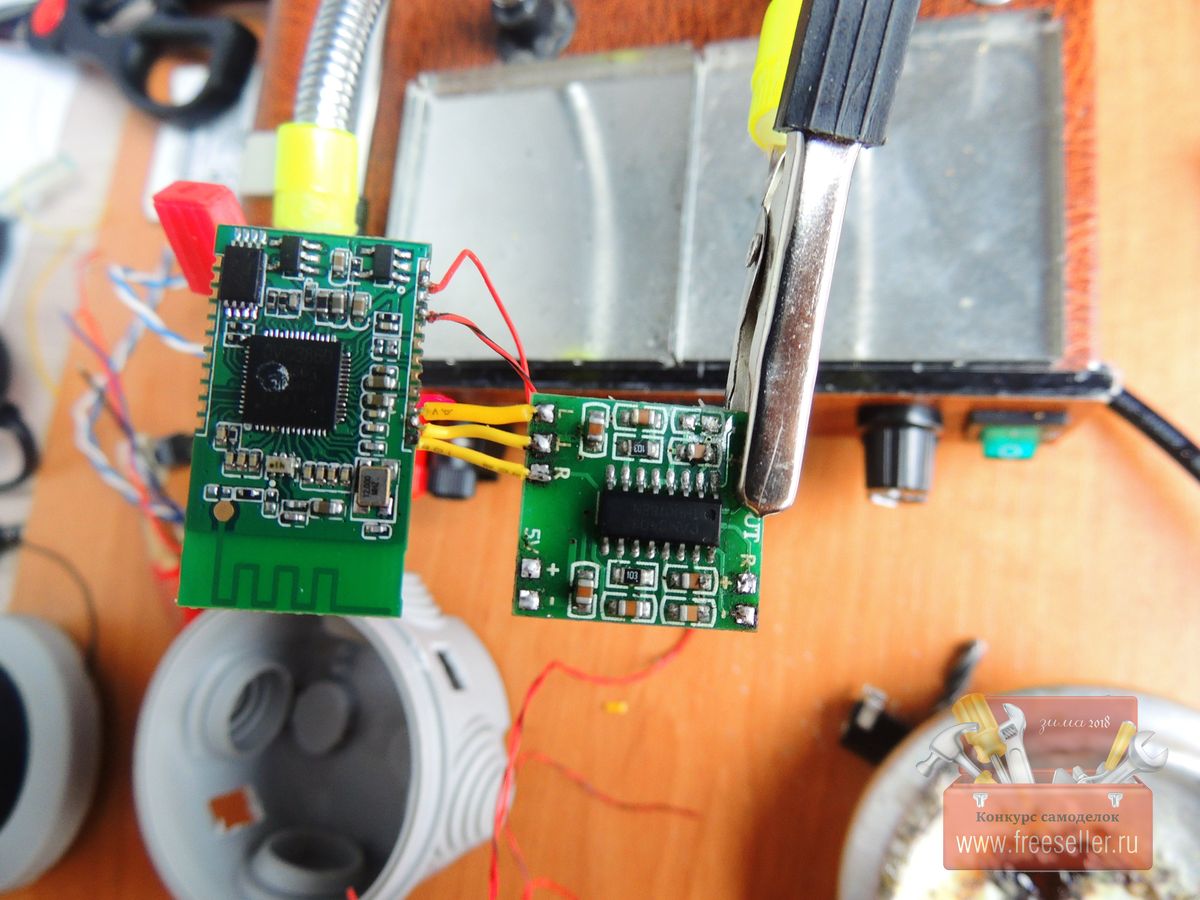

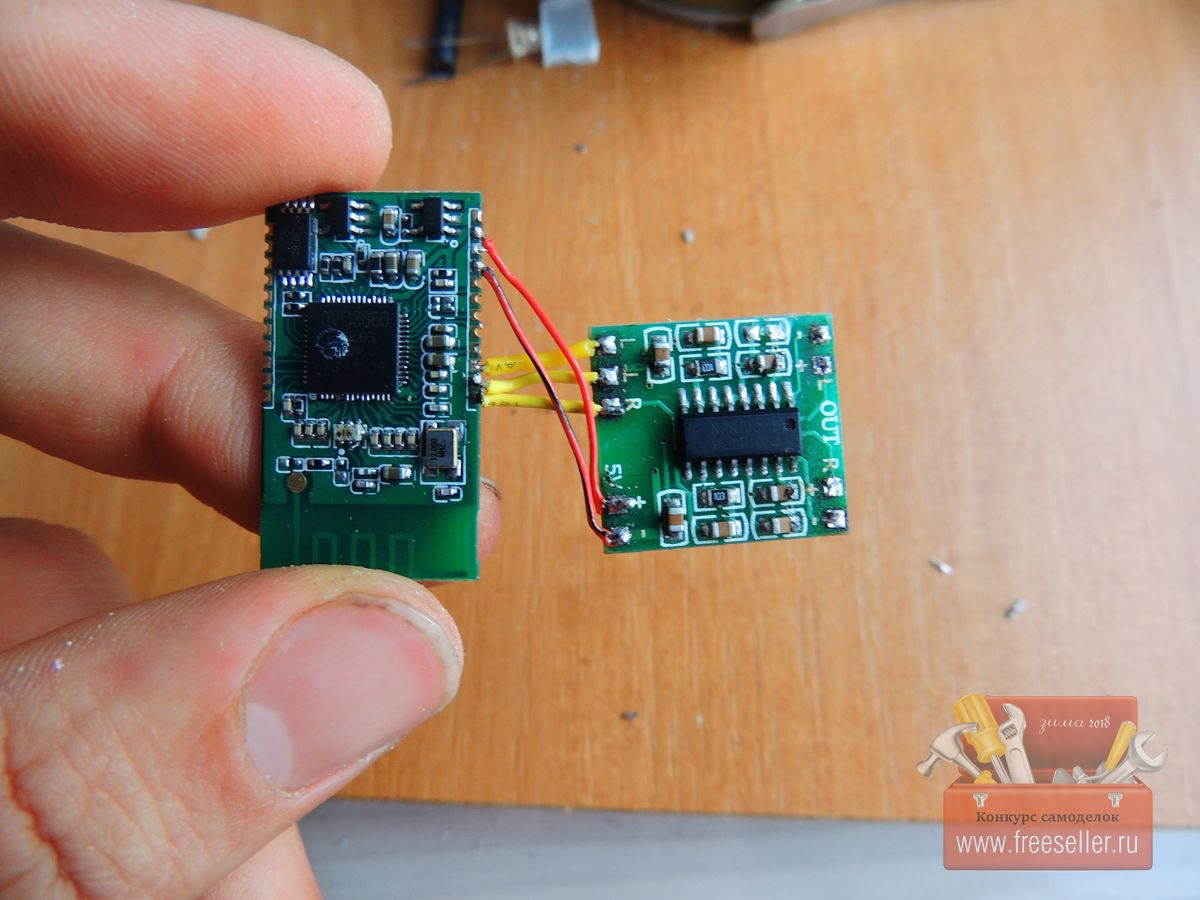

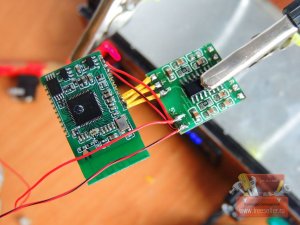

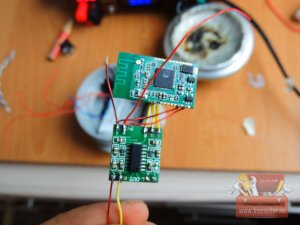

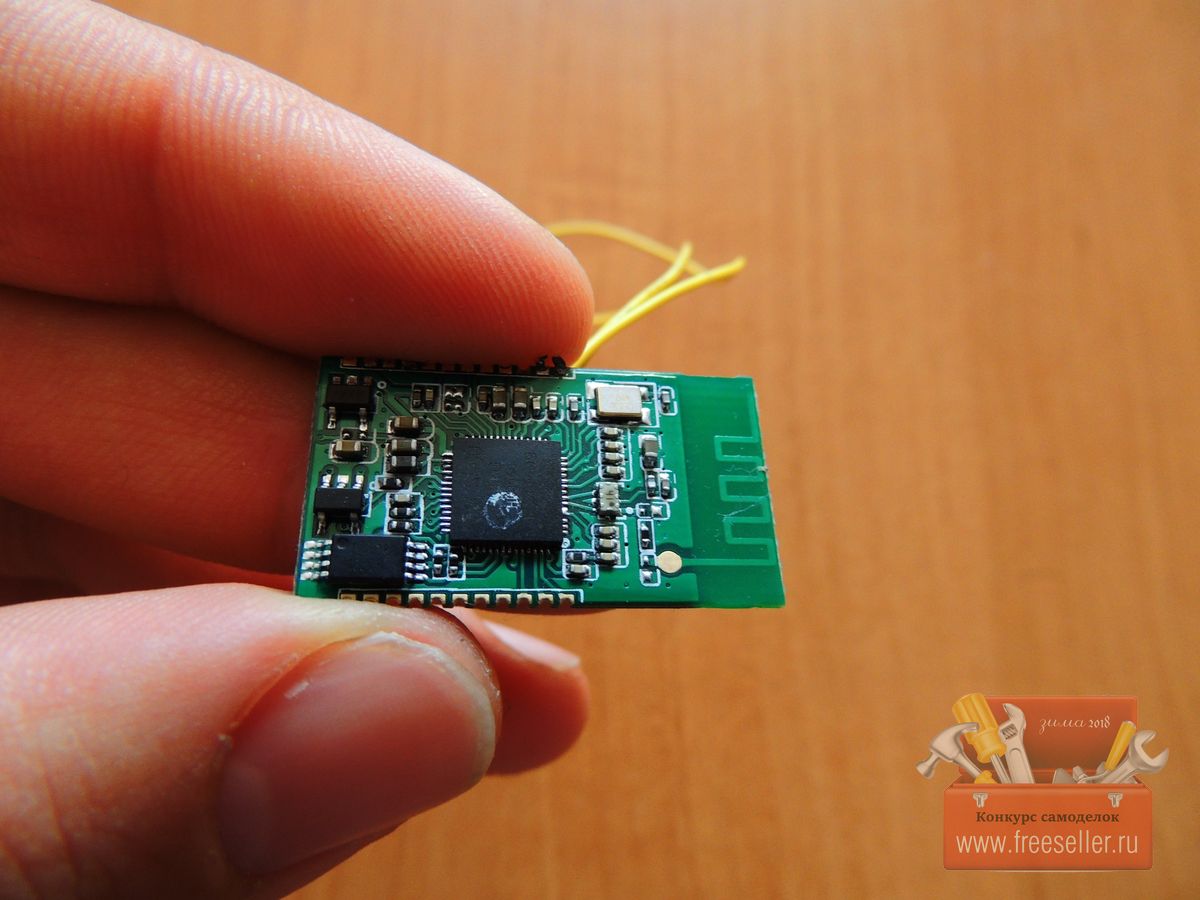

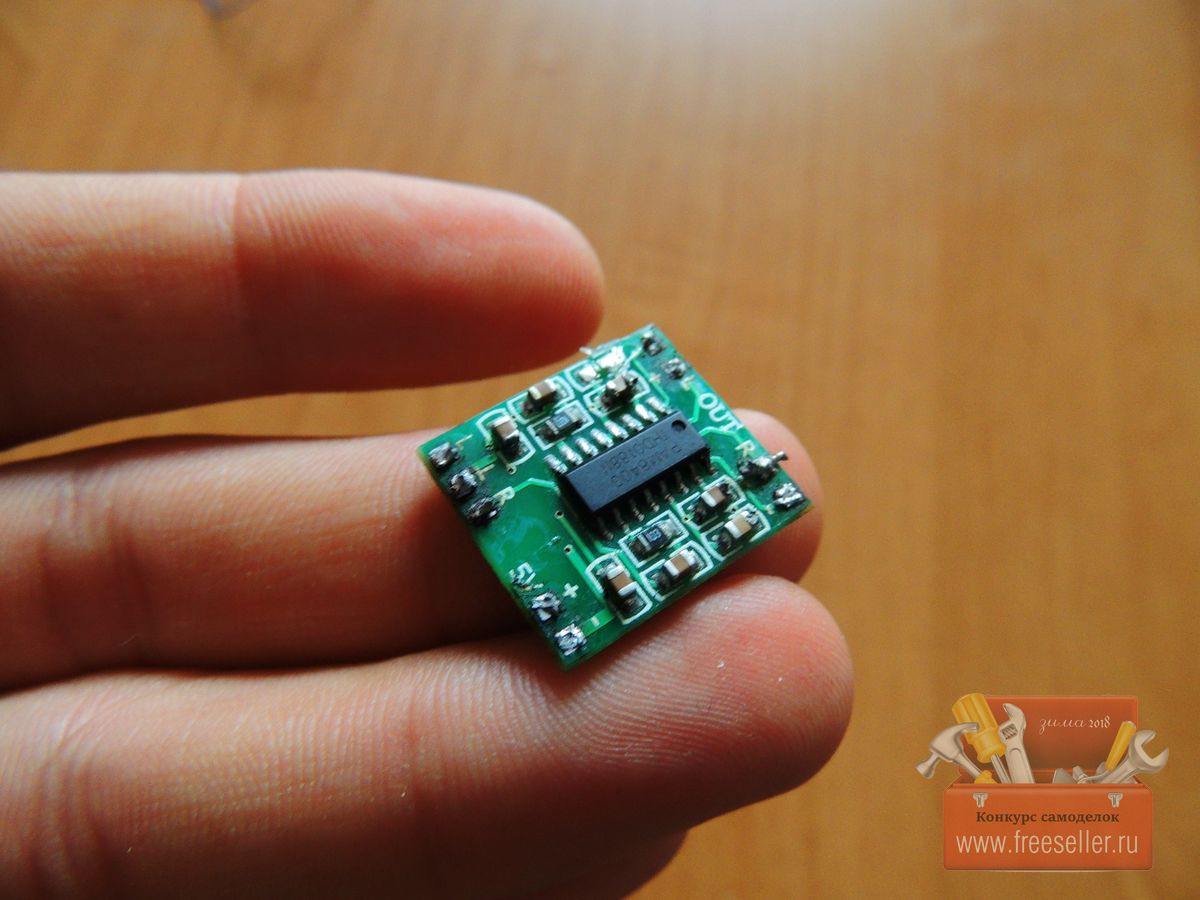

После вышеописанных операций я принялся паять вместе все компоненты, а именно усилитель и bluetooth аудио модуль XS-3868.

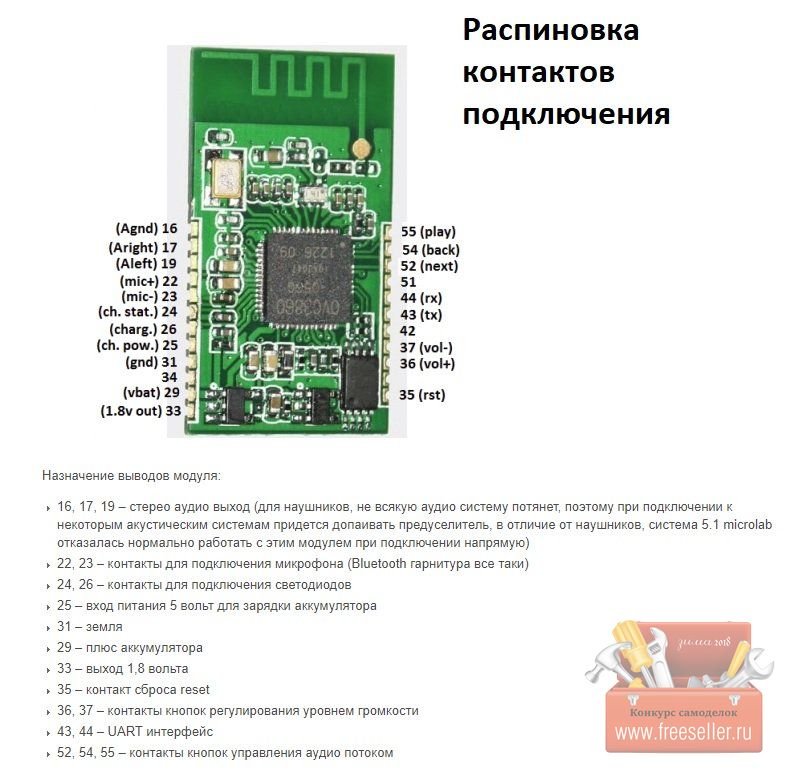

Распиновка контактов

Использовал распиновку найденную в интернете.

Затем принялся паять модуль зарядки аккумулятора, два провода к аккумулятору, и  два к гнезду зарядки.


Схему подключения выложу немного ниже.

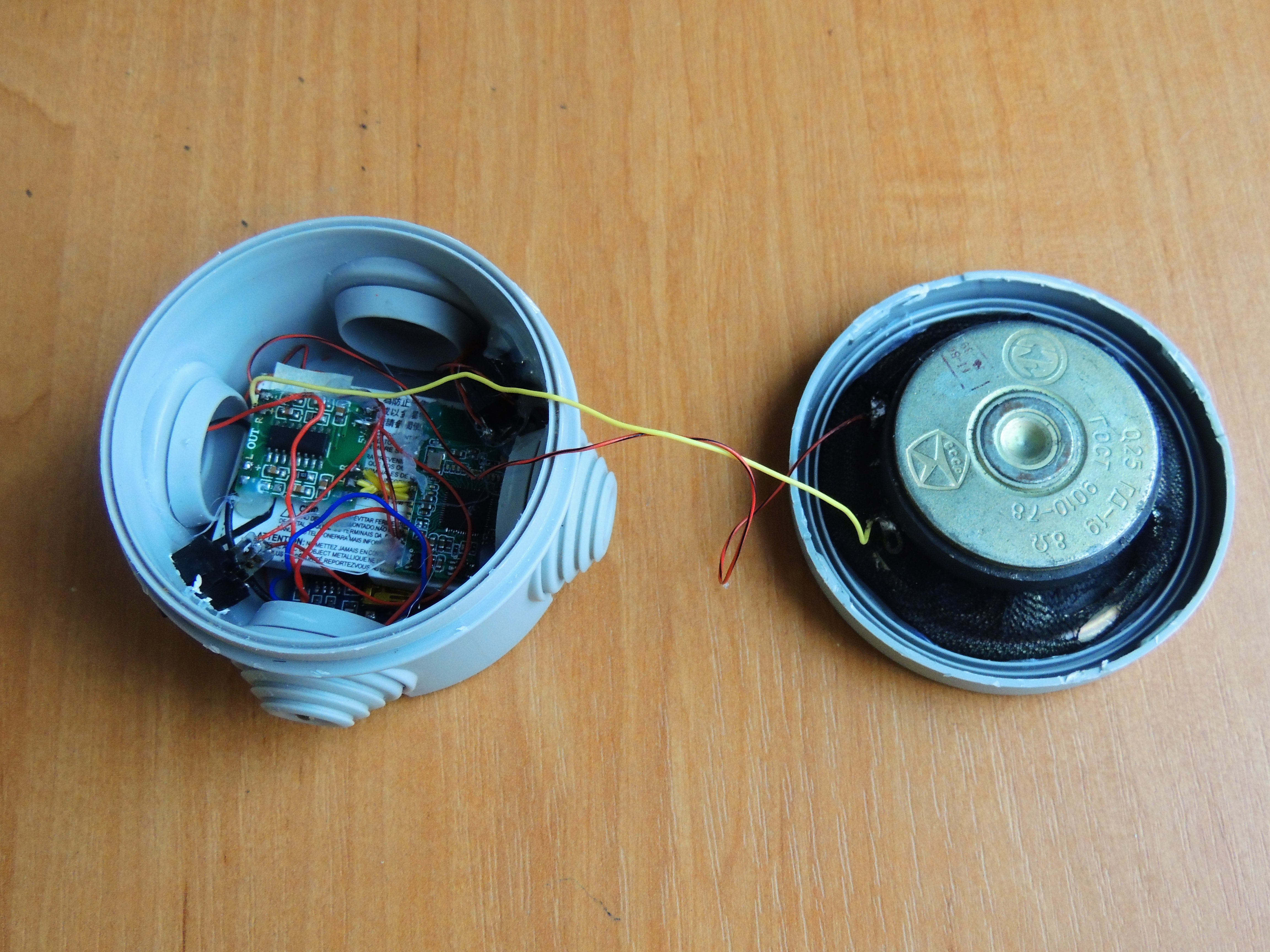

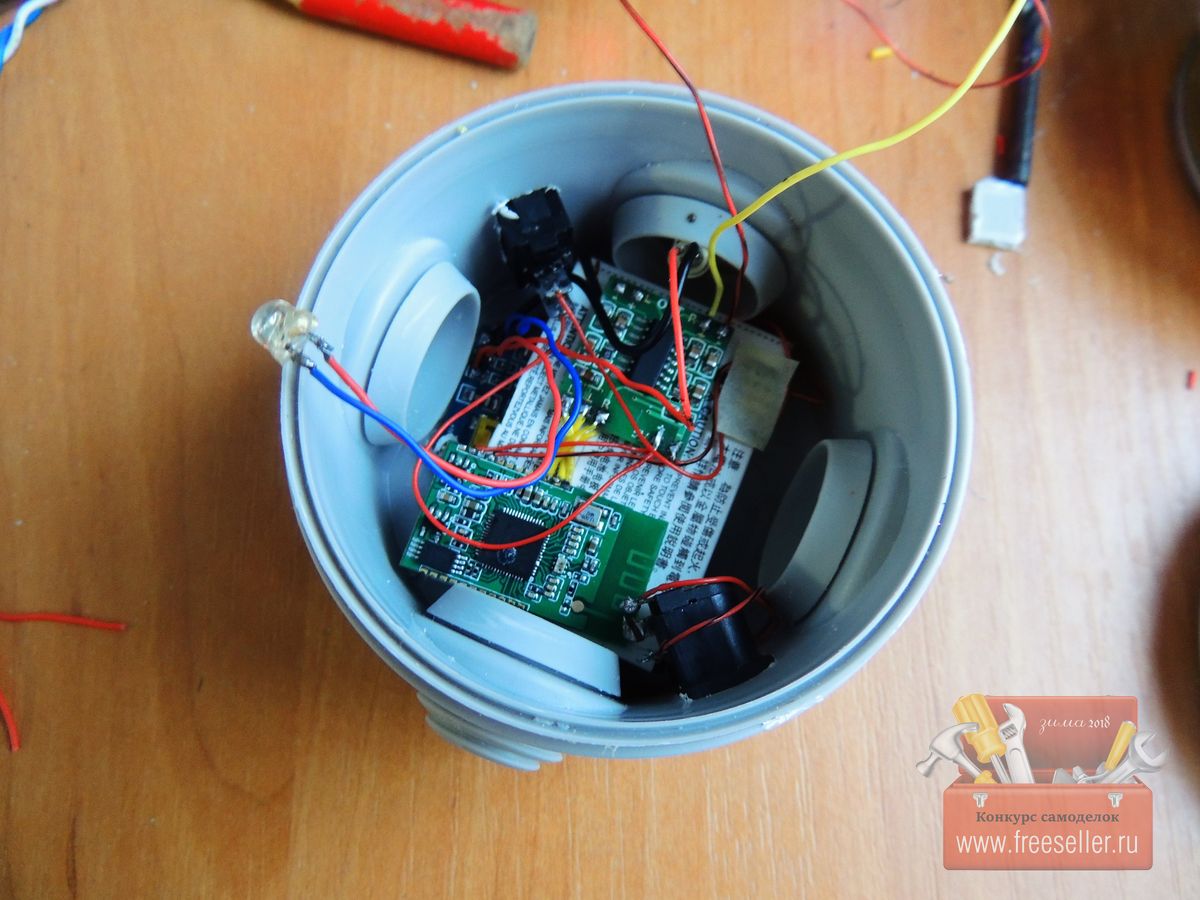

Установка компонентов в коробку

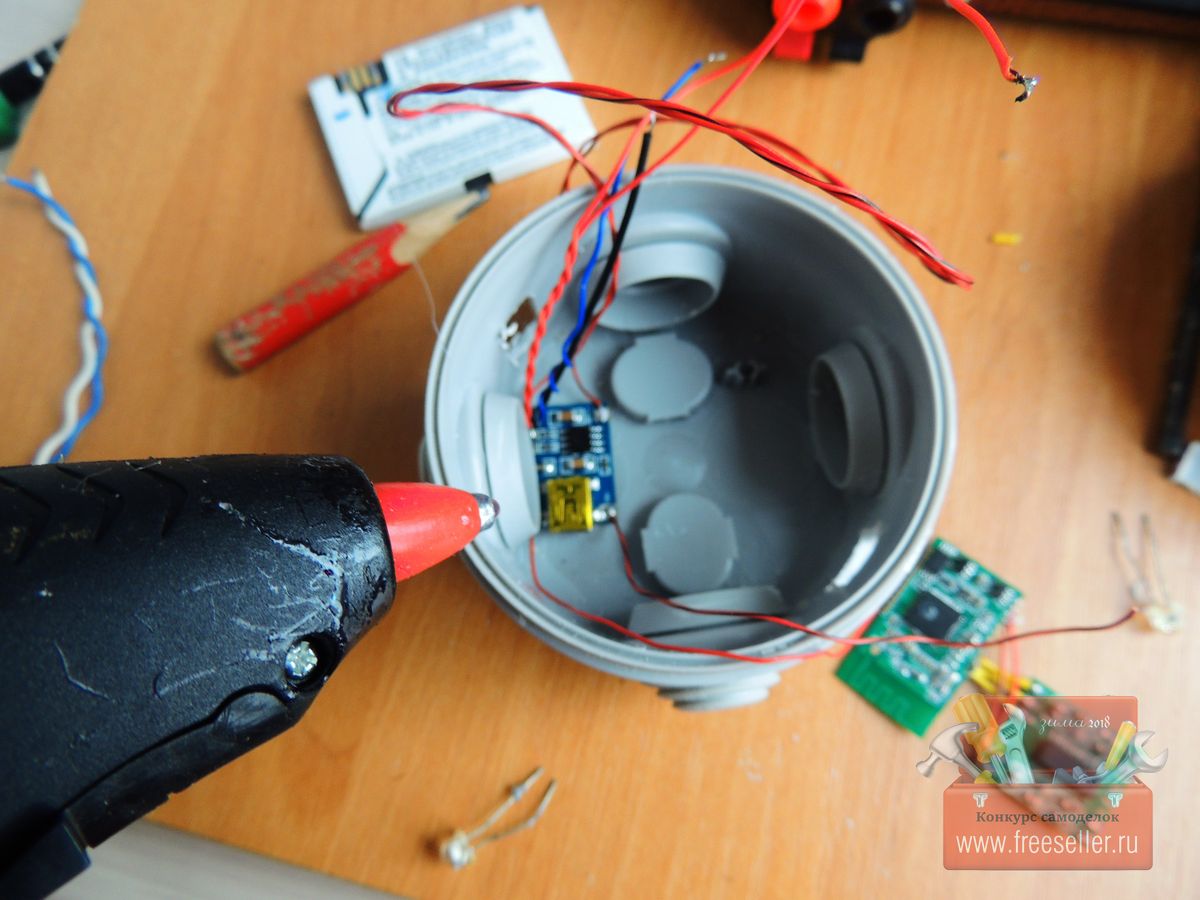

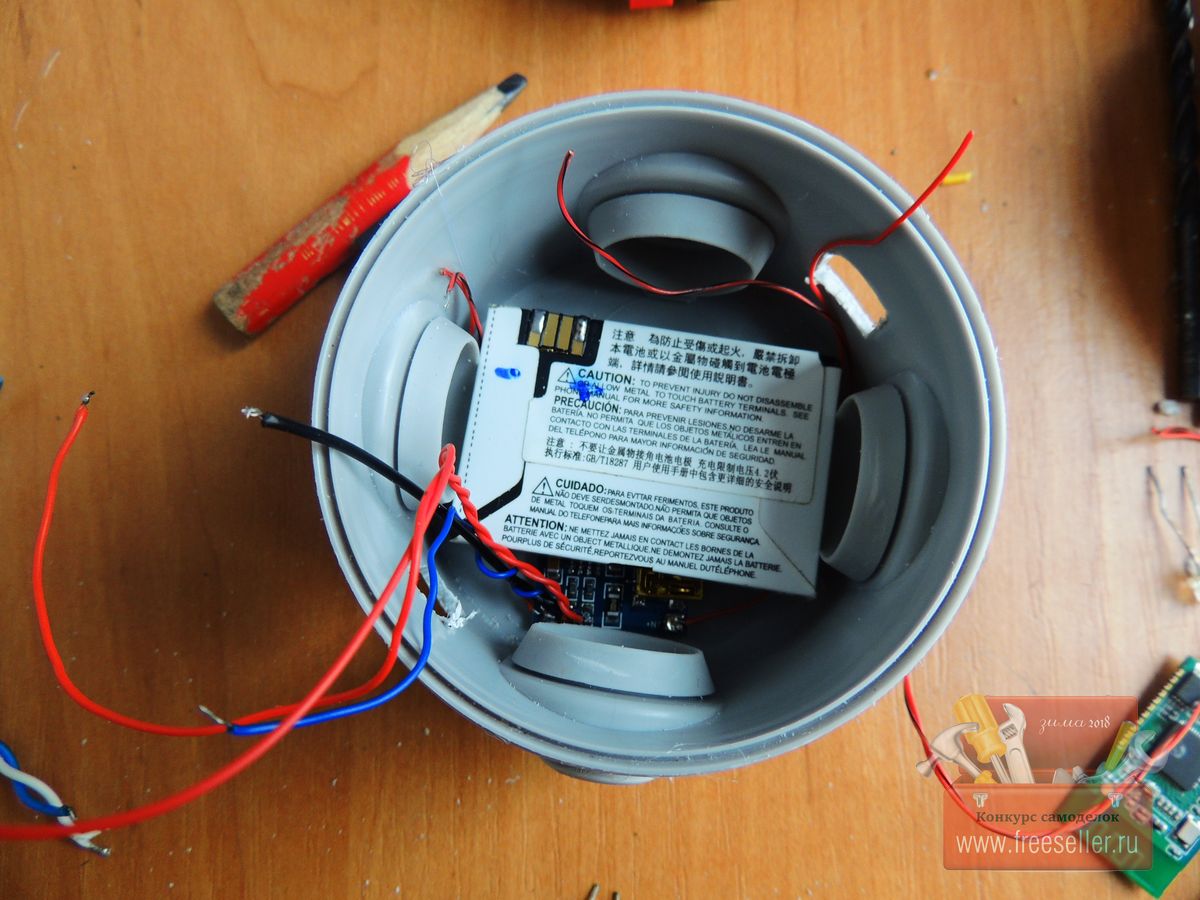

Далее принялся устанавливать все компоненты во внутрь корпуса. Первым устанавливаем модуль заряда, крепим при помощи термоклея.

Поверх устанавливаем аккумулятор.

Теперь берем торчащую кучу проводов и припаиваем их к нужным элементам.




В конце припаиваем динамик.

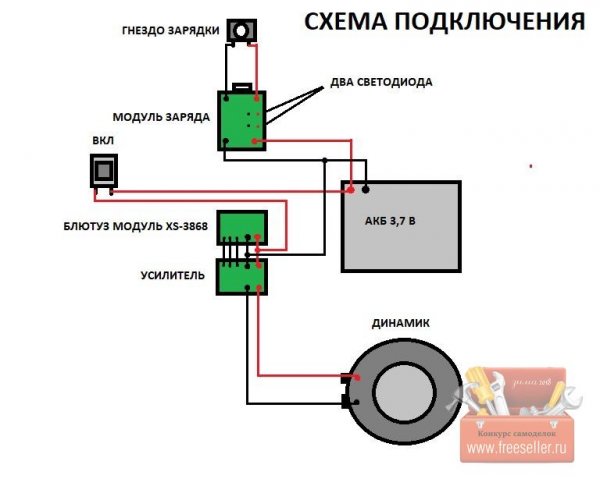

Схема подключения компонентов

Для большего понимания что и куда я припаивал прилагаю схему подключения.

Схема подключения bluetooth колонки

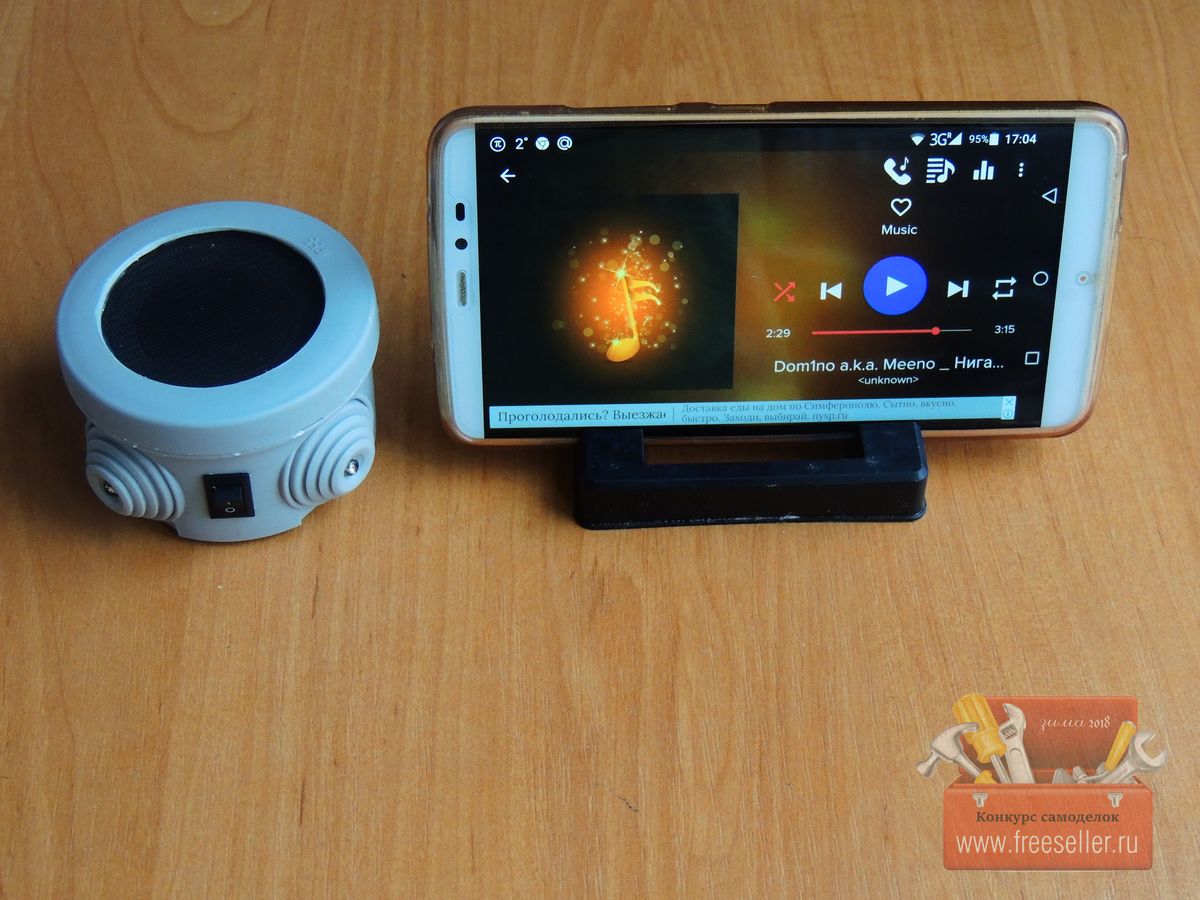

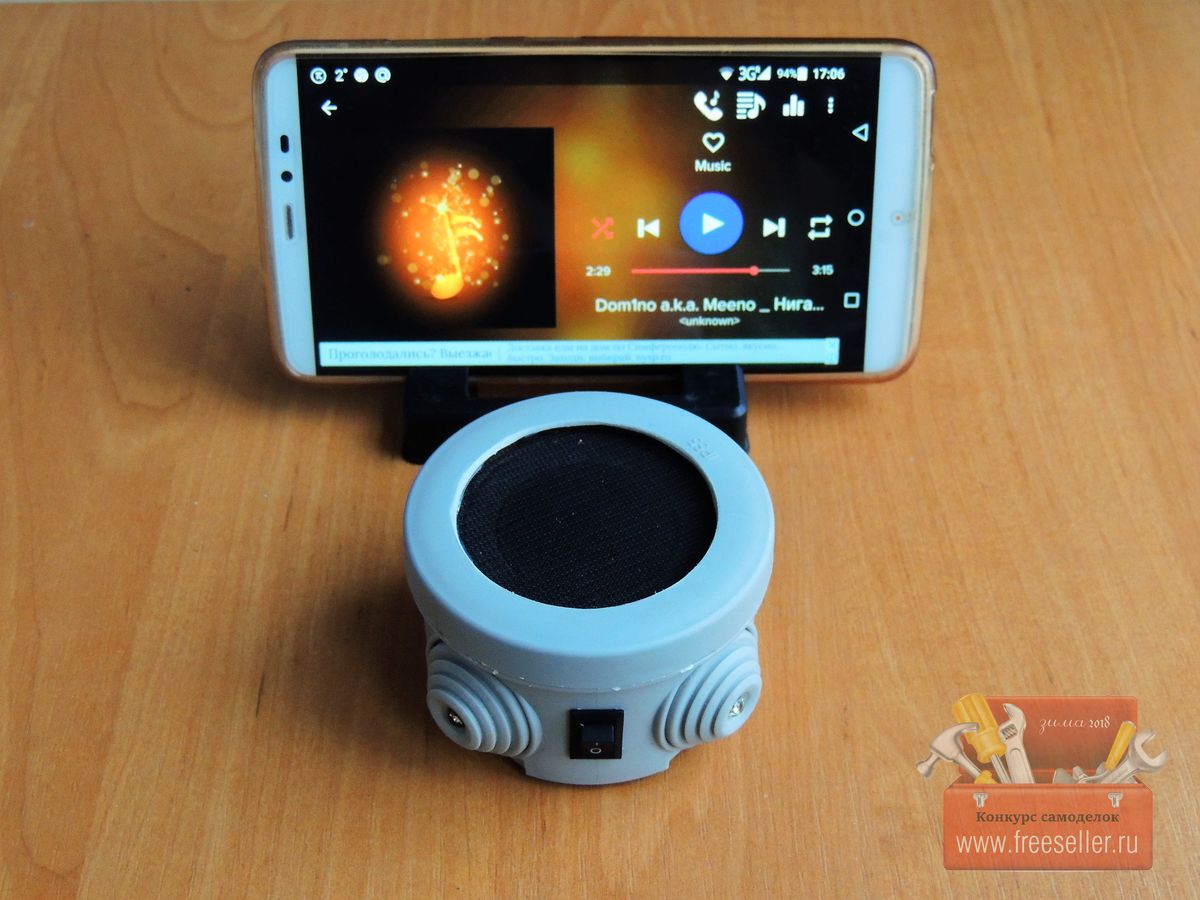

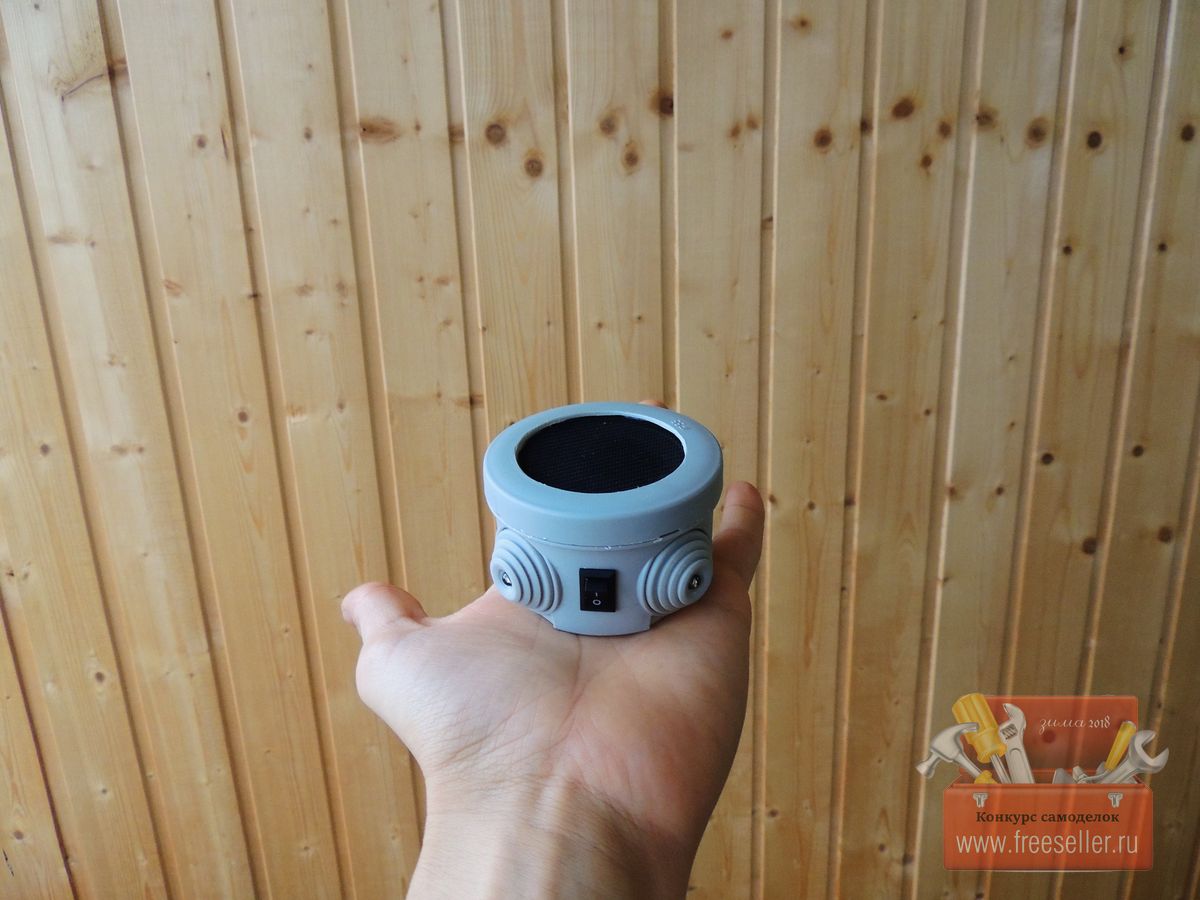

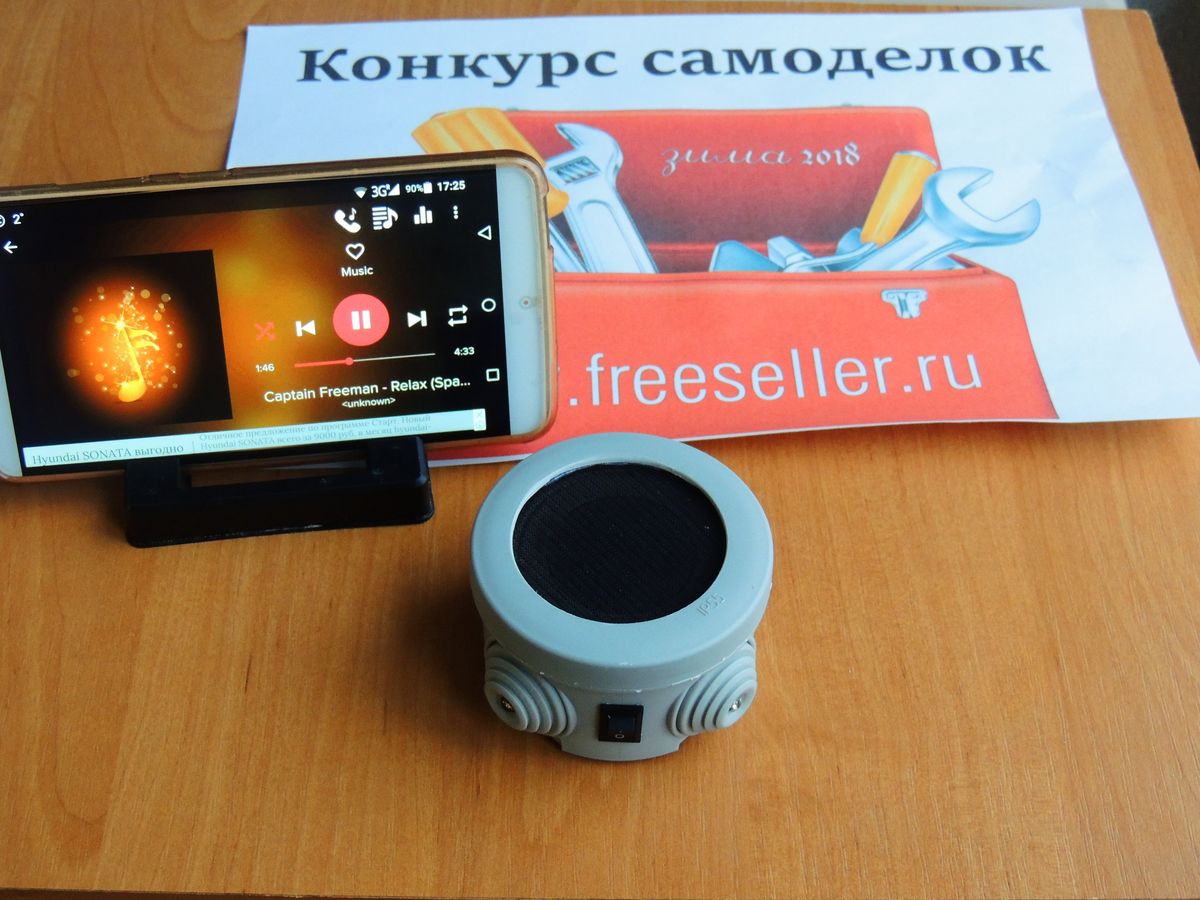

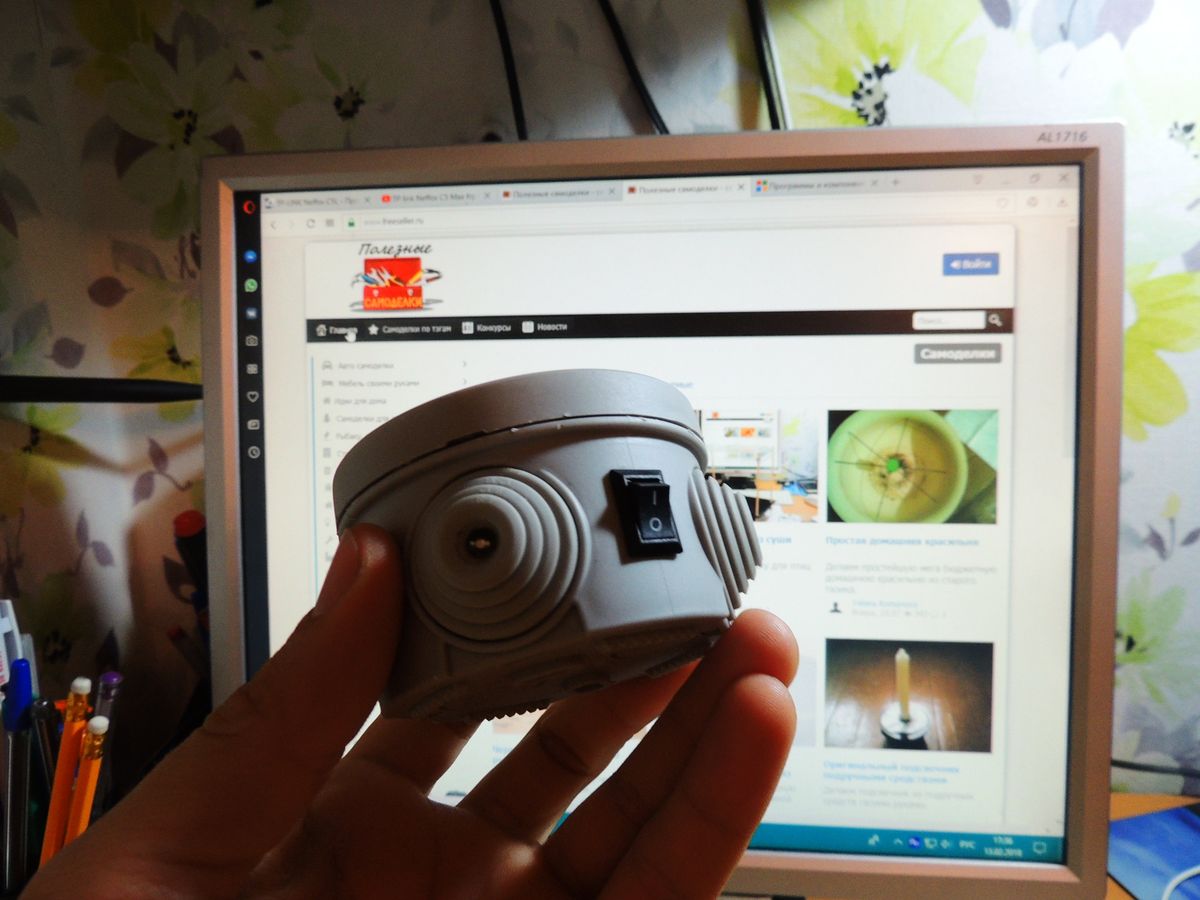

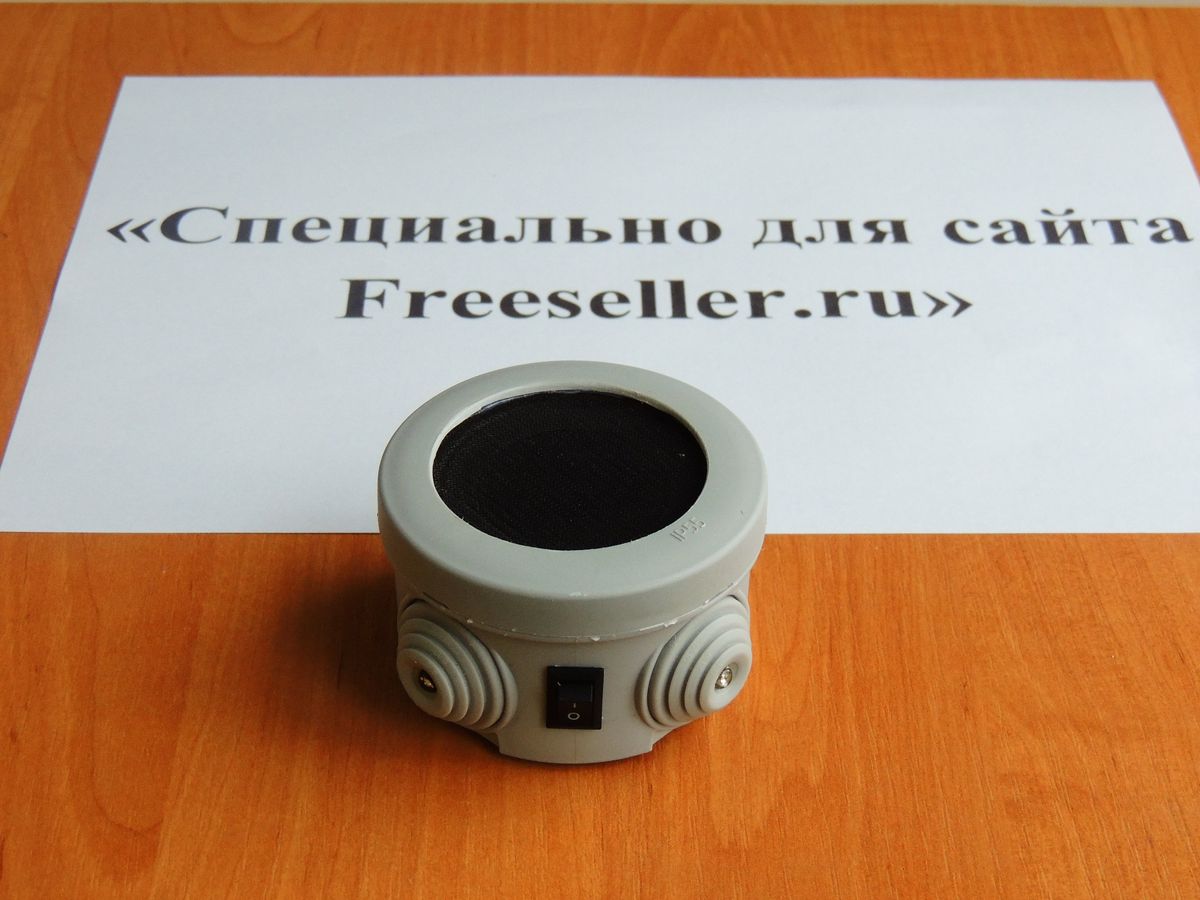

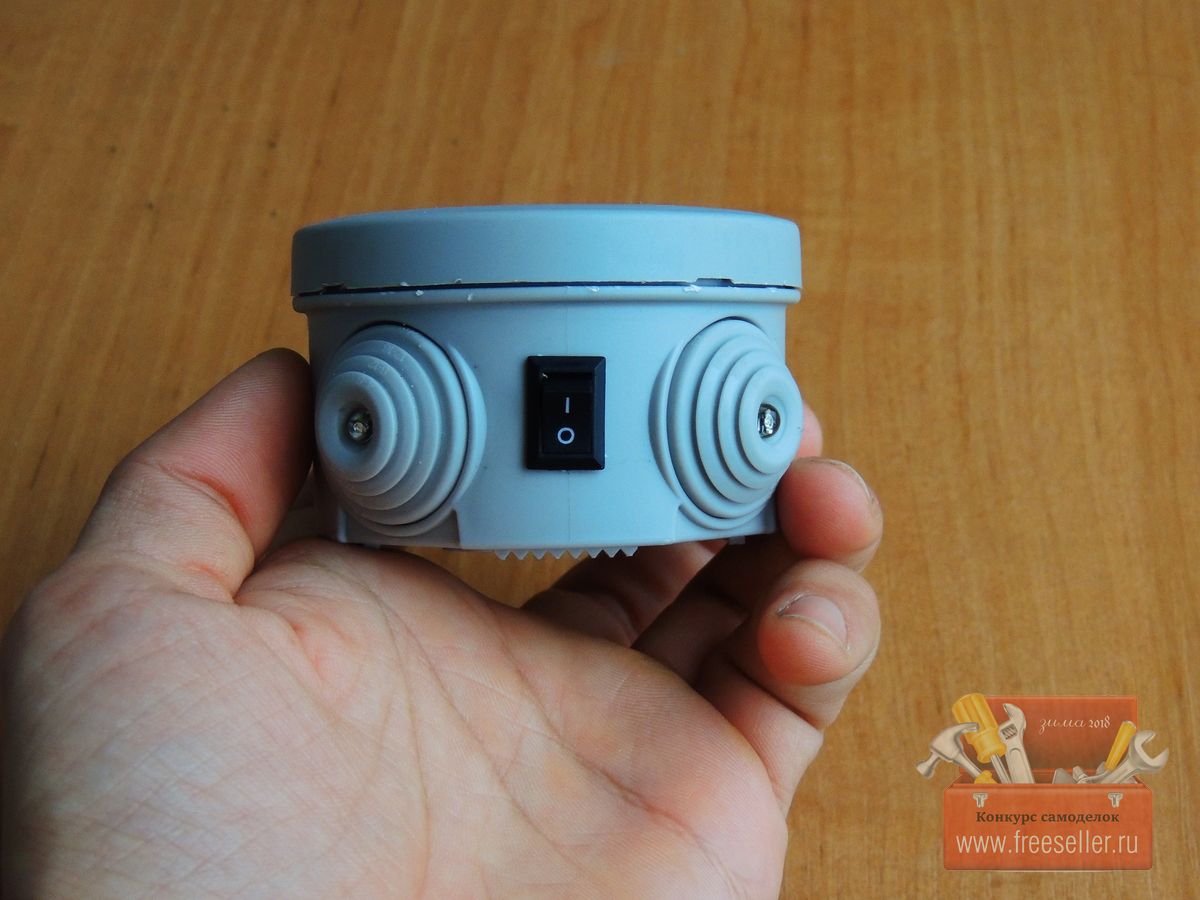

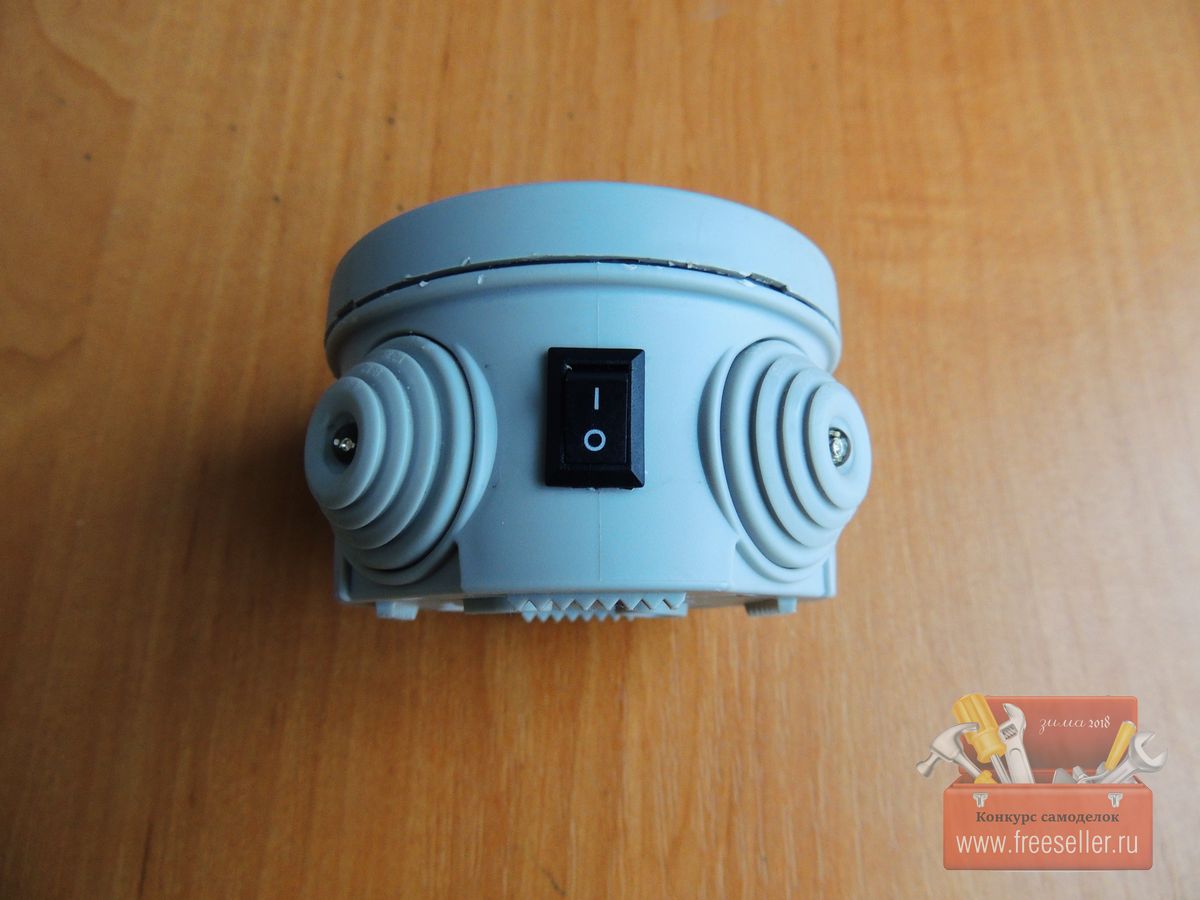

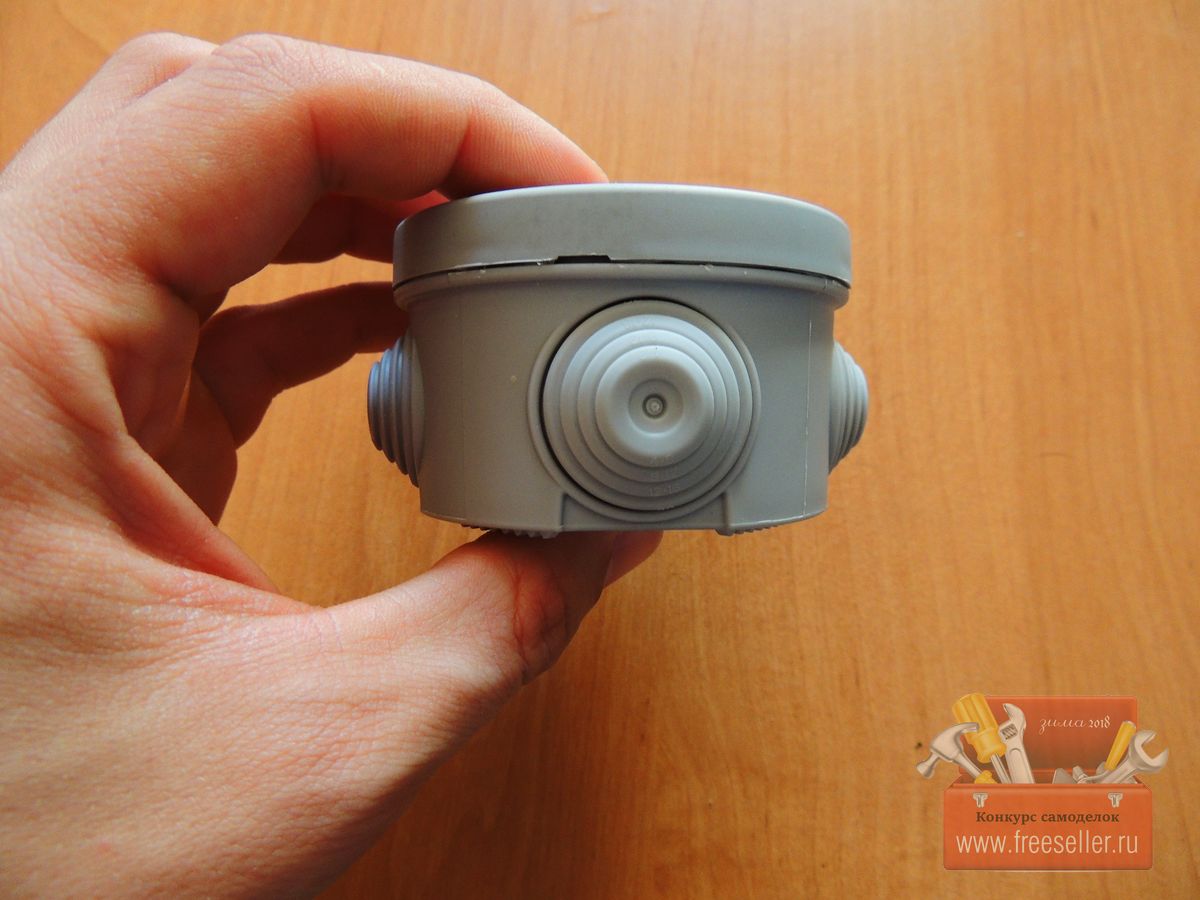

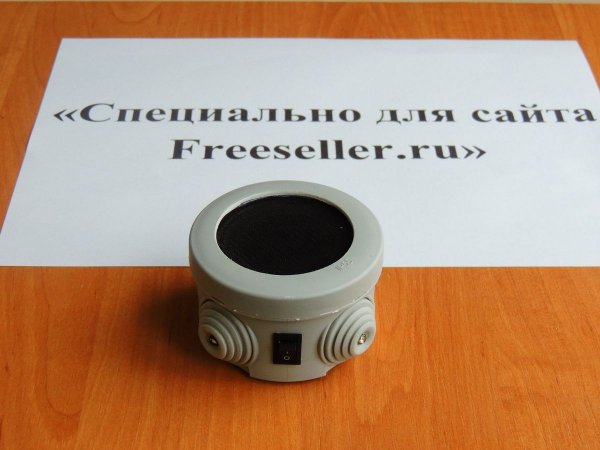

Фотографии готовой блютуз колонки

Вот мы пришли к завершению самоделки!

Смотрим, что у нас получилось!

bluetooth колонка своими рукамиbluetooth колонка своими рукамиbluetooth колонка своими рукамиСамодельная bluetooth колонка из распределительной коробкиСамодельная bluetooth колонка из распределительной коробкиСамодельная блютуз колонка из распределительной коробкиБлютуз колонка своими руками из распределительной коробкиСамодельная Блютуз колонка своими рукамиБлютуз колонка своими руками - конкурс самоделокСамодельная bluetooth колонка из распределительной коробки

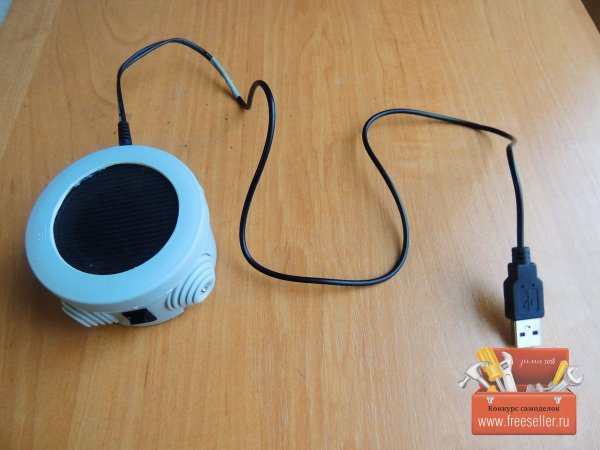

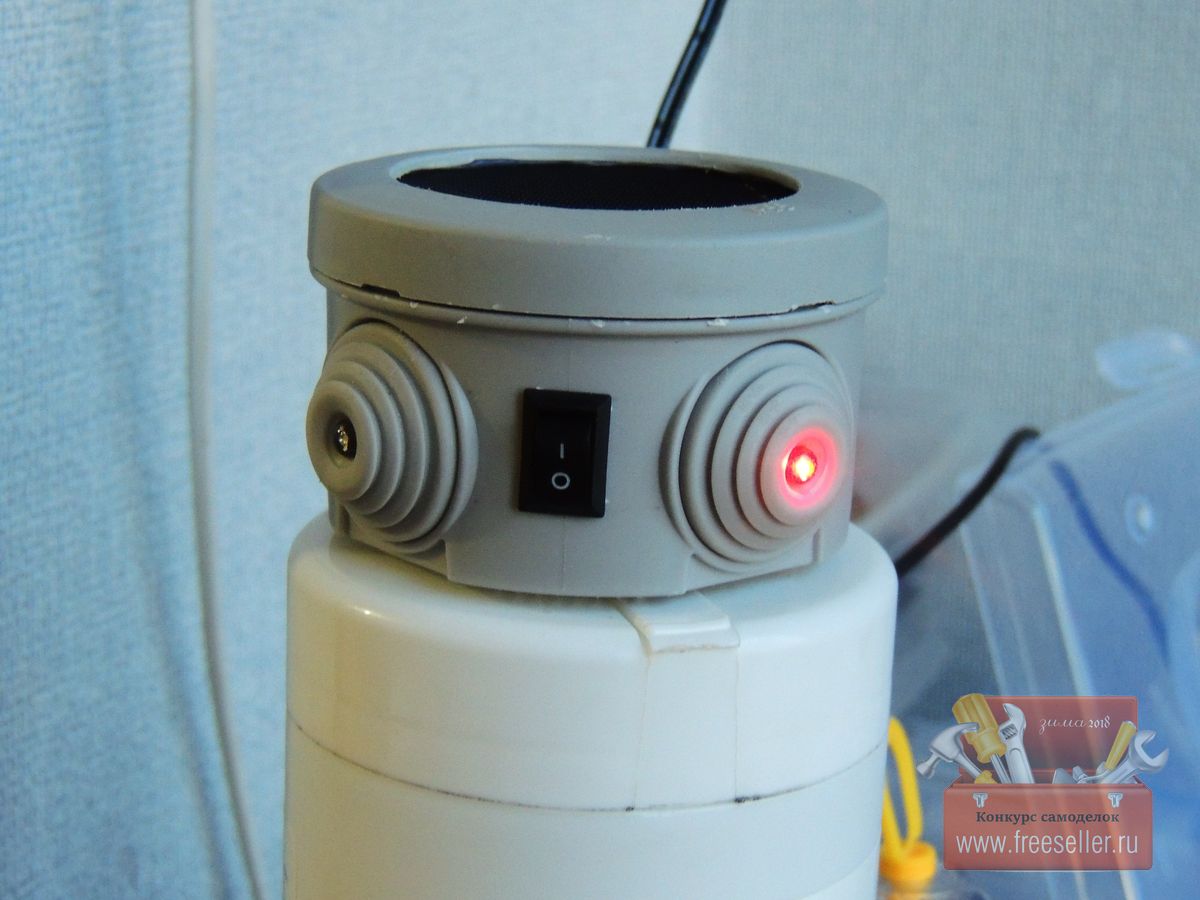

Заряжаю данную колонку при помощи usb от компьютера, при зарядке светится красный светодиод, а когда зарядка окончена - светится синий светодиод.

Самодельная bluetooth колонка - кабель для зарядкиСамодельная bluetooth колонка - кабель для зарядкиСамодельная bluetooth колонка - процесс зарядки


Скажу следующее, что колонка оправдала все мои ожидания, ее размеры позволяют носить и брать ее повсюду, громкость у нее приличная, особенно в это ощущается в квартире, звук, конечно, не как у современных колонок, но довольно хороший, мне нравится. Конектится по блютузу без проблем. Время автономной работы пока что не скажу, еще не удалось ее посадить, но думаю, на часов 6 точно хватит.


На этом заканчиваю свою статью!


Если возникли вопросы, спрашиваем!

Всем спасибо за внимание!

До новых встреч!

Похожие самоделки

Комментариев 4
  1. С распредкоробкой оригинально !) Я буквально недавно аналогично собрал ток в готовом корпусе от компьютерной колонки маленькой .и еще можно кнопки управления вынести,чтоб телефон не трогать,сразу на колонке можно управлять .в схеме блют.платы предусмотрено
    +4
  2. Помогите переделать портативные колонки в блютуз. Если скину фото внутренностей, сможете написать, куда и что подпаивать, какой модуль лучше использовать. Раньше колонки питались от 4 АА батареек, так вот и это вопрос интересует, как перевести на аккумуляторы.
    +2
    1. есть для этого раздел вопросов и ответов
      +1
  3. Вы изверги однако.Динамик на 0,25 Вт,а усилитель на 3 Вт.жестокая перегрузка динамика  по мощности
    0
