Как изготовить самодельные щупы из хлама

Как изготовить самодельные щупы для мультиметра из хлама.
Всем привет!
Сегодня речь пойдет о щупах. Что это за приспособление, думаю, все знают, объяснять для чего они используются и где применяются, думаю, смысла нет.
Так вот, речь пойдет не о простых щупах, а о самодельных!

Самодельные щупы для мультиметра из ненужного хламаСамодельные щупы для мультиметра из ненужного хлама


Решил изготовить и показать Вам простой и экономичный способ. Будут использоваться ненужные материалы: "хлам", который у нас порой накапливается. Что для этого нужно сейчас подробно опишу и покажу.


Материалы и инструменты

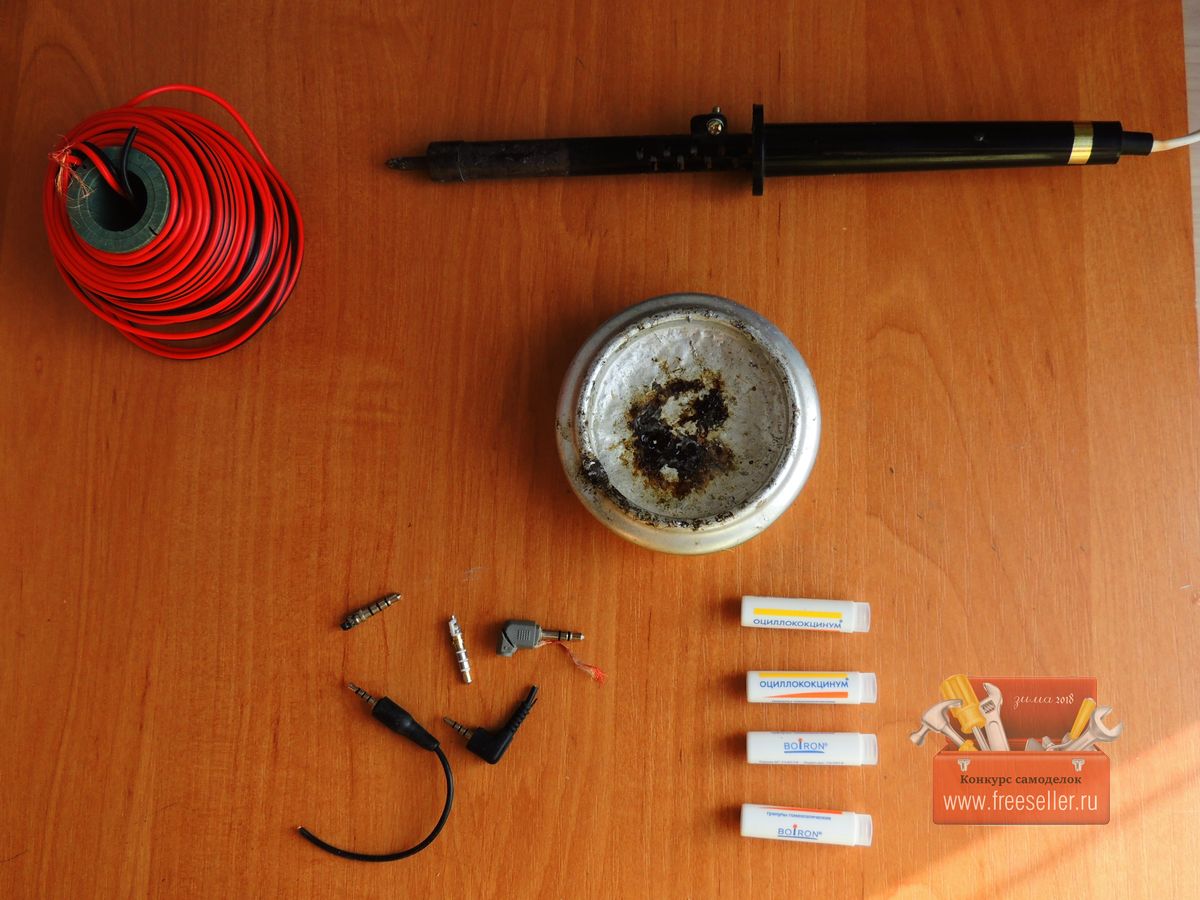

Нам потребуется следующее:

Материалы


  • штекеры от наушников;
  • мини контейнеры от таблеток;
  • провод;
  • термоусадка.

Инструмент


  • дрель;
  • паяльник.



Изготовление щупов



Приступим к изготовлению!

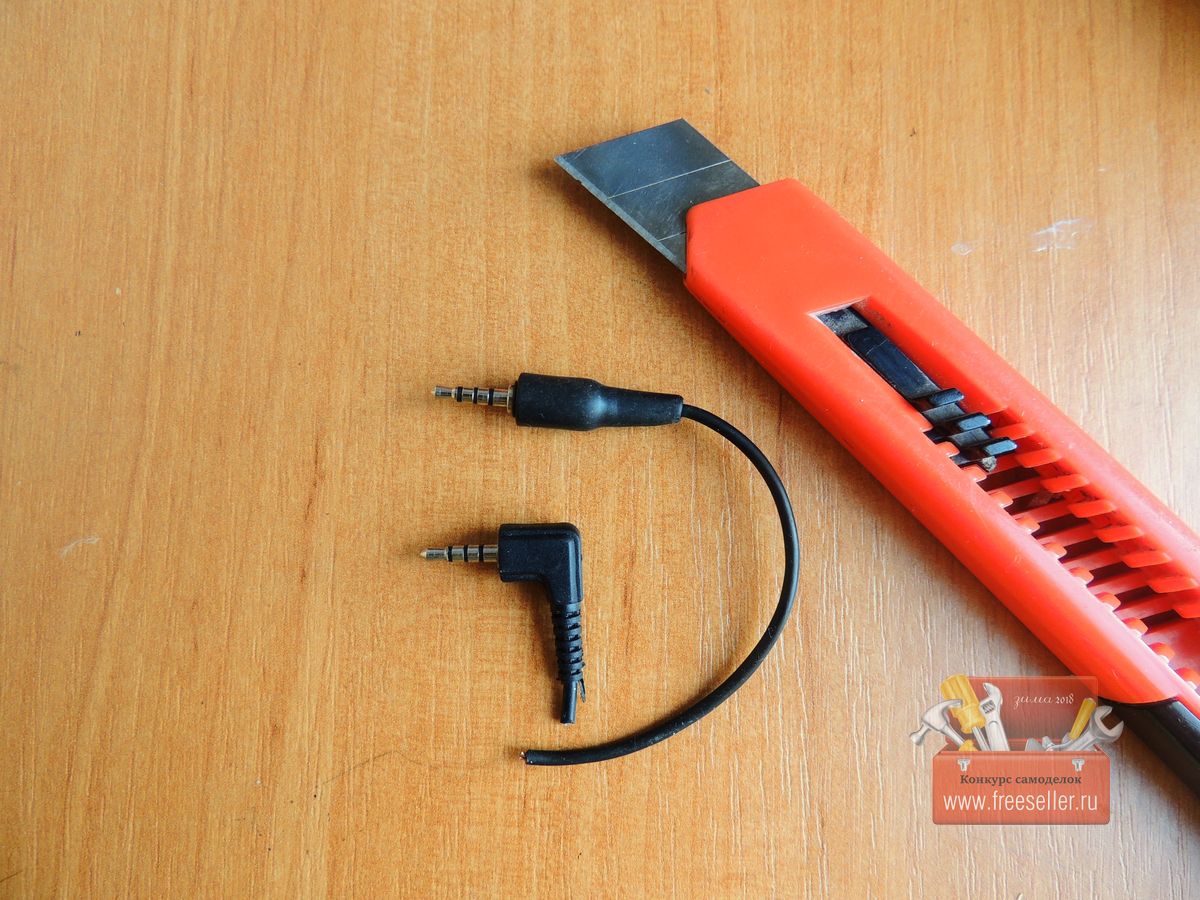

За основу были взяты вот такие ненужные штекеры от наушников, они и будут играть роль щупа


Выбираем понравившиеся, и срезаем защитную оболочку.

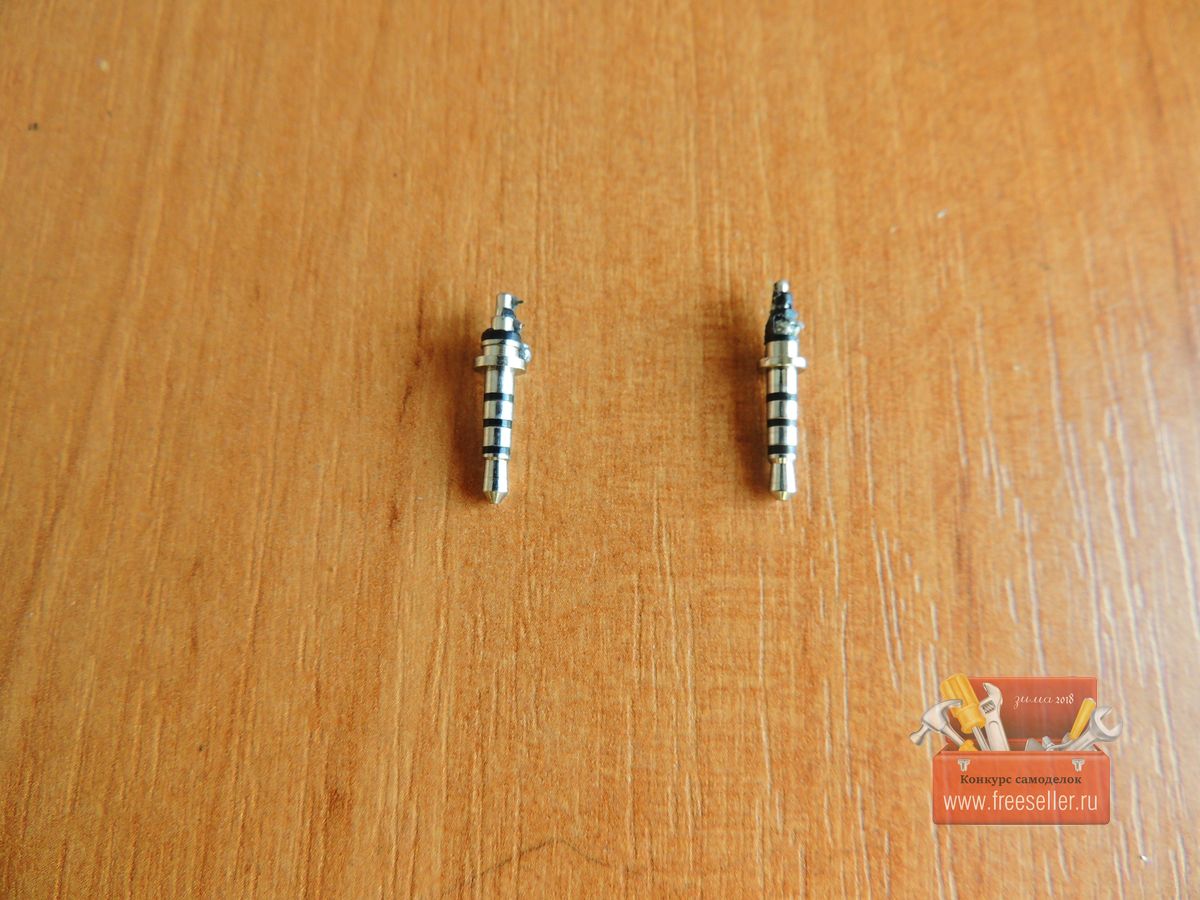

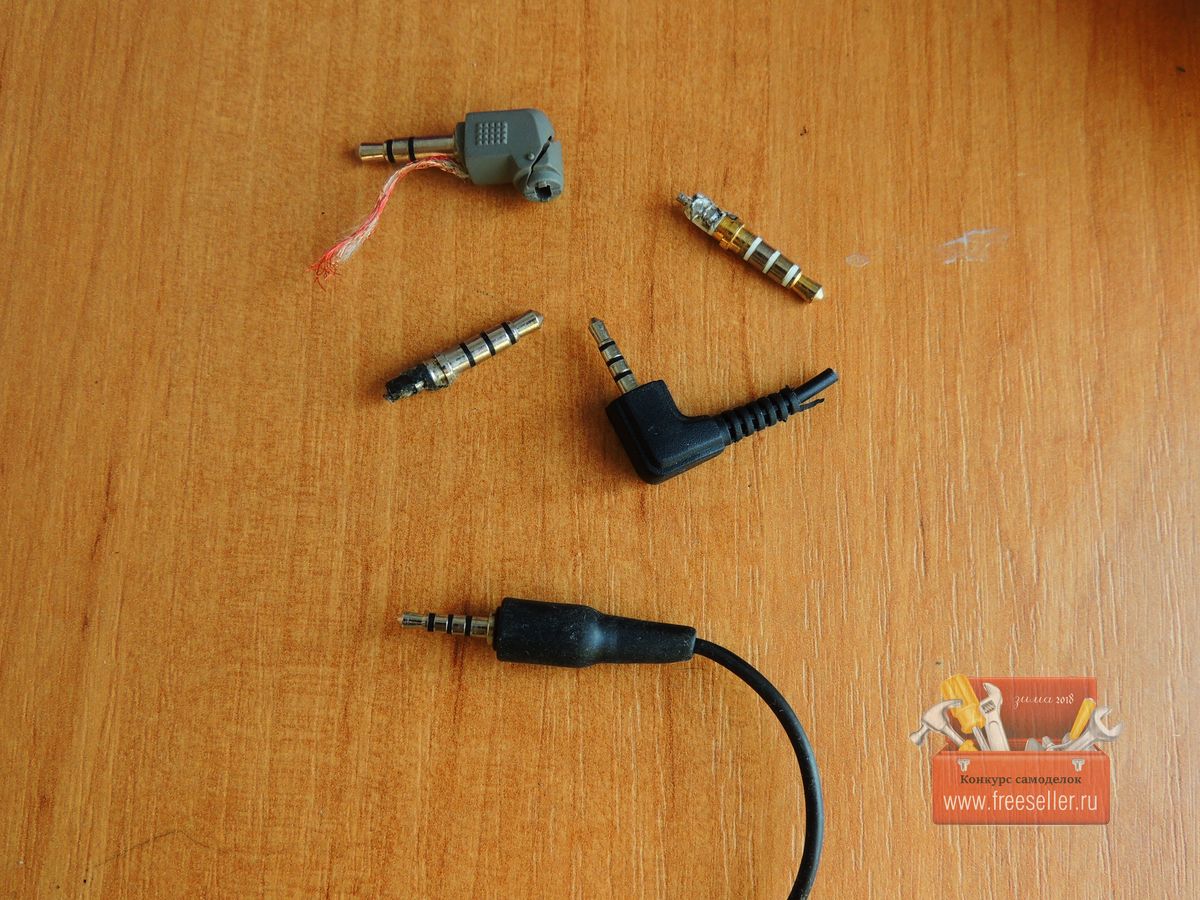

Должно получиться следующее.

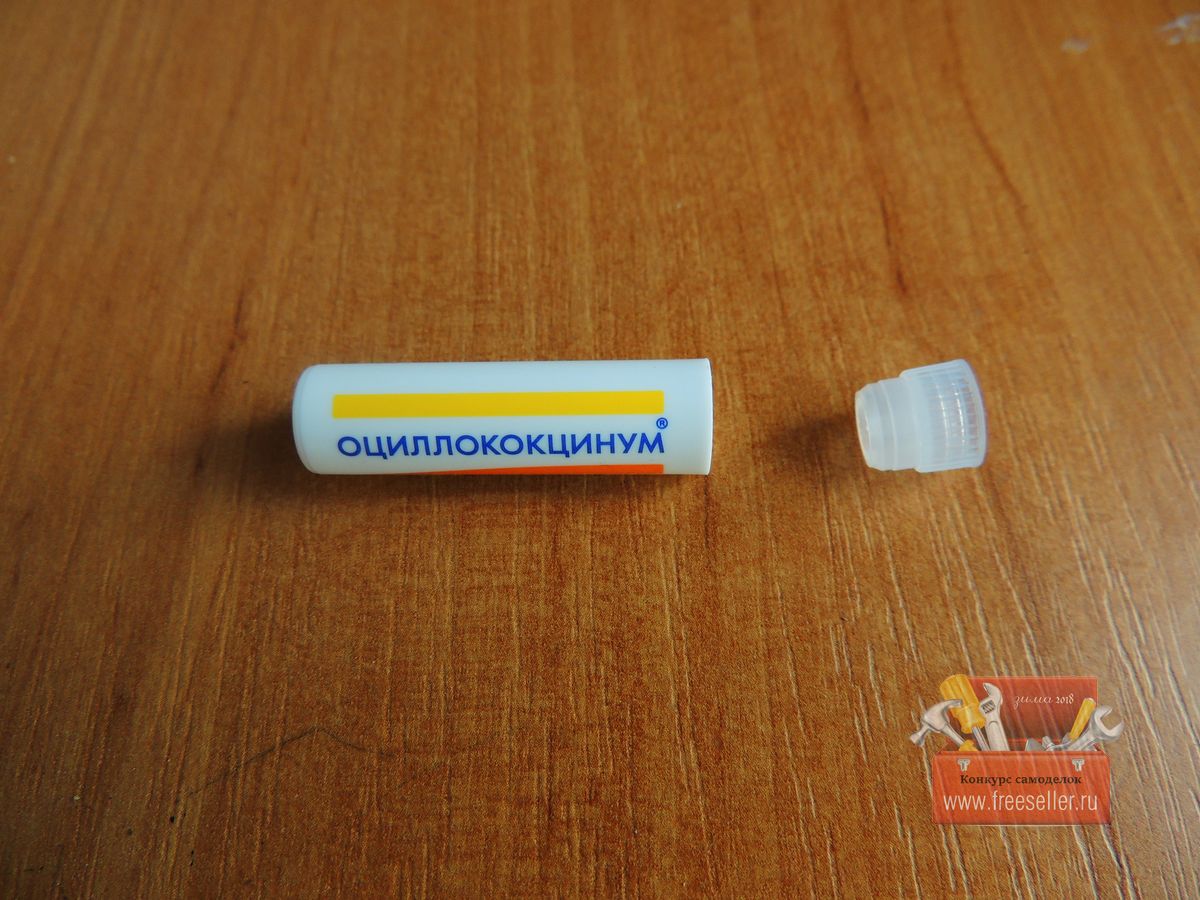

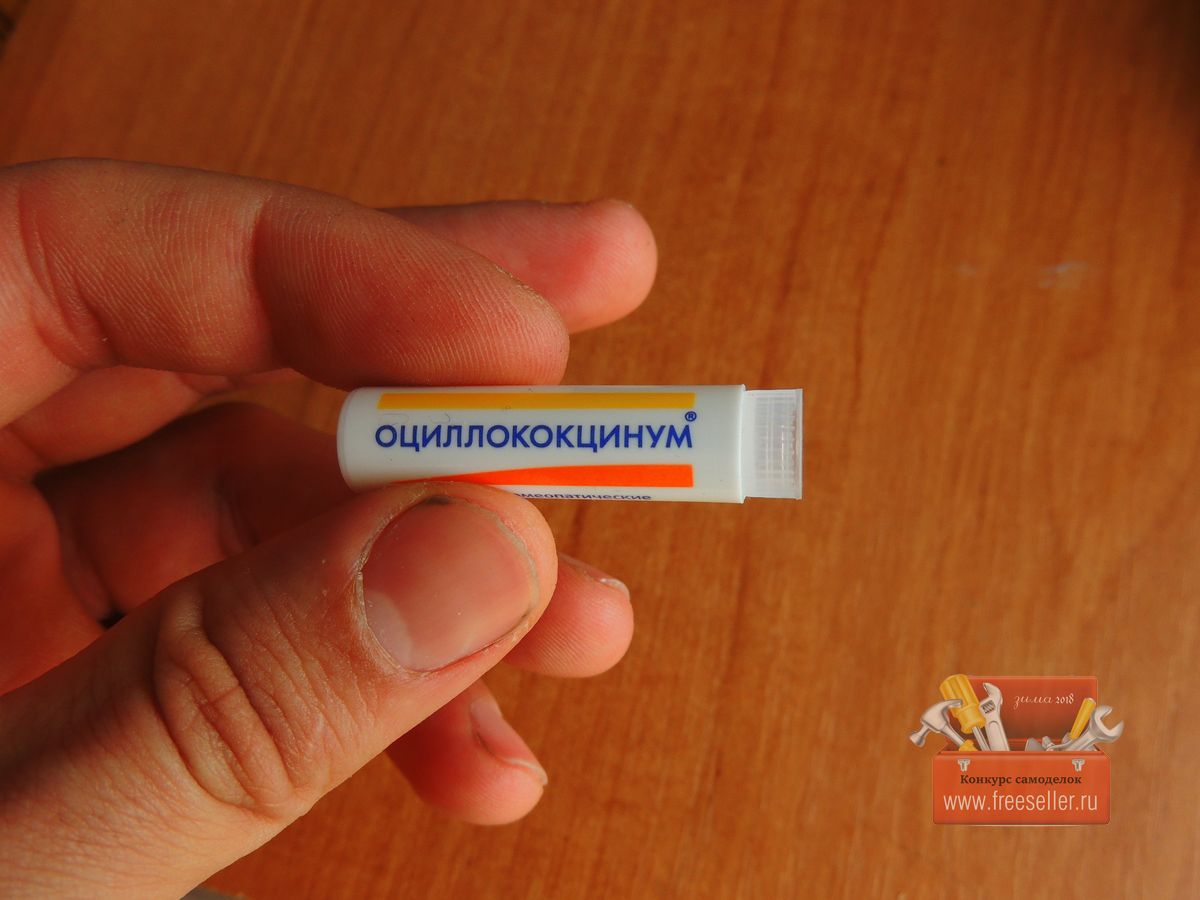

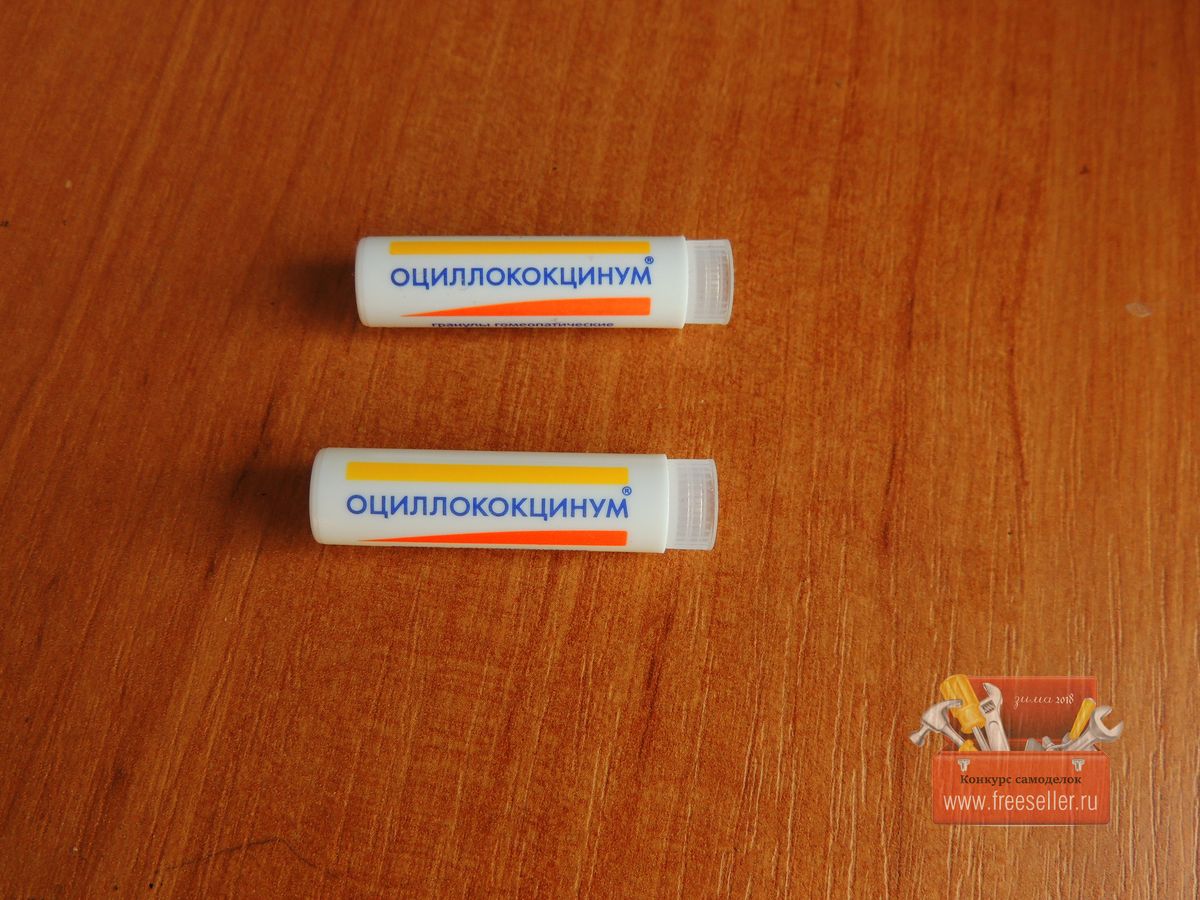

Далее в качестве корпуса мною были выбраны мини контейнеры от таблеток.

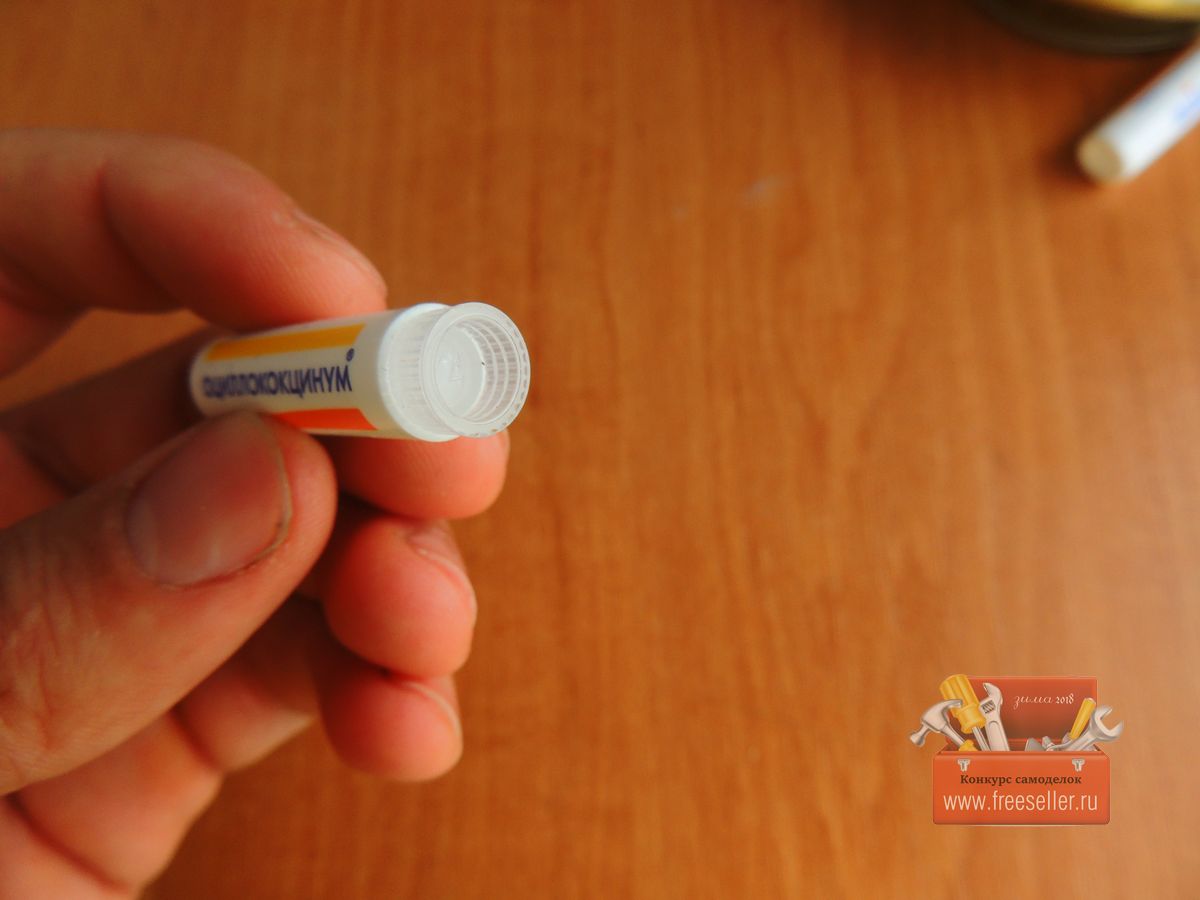

Снимаем съемный колпачок.

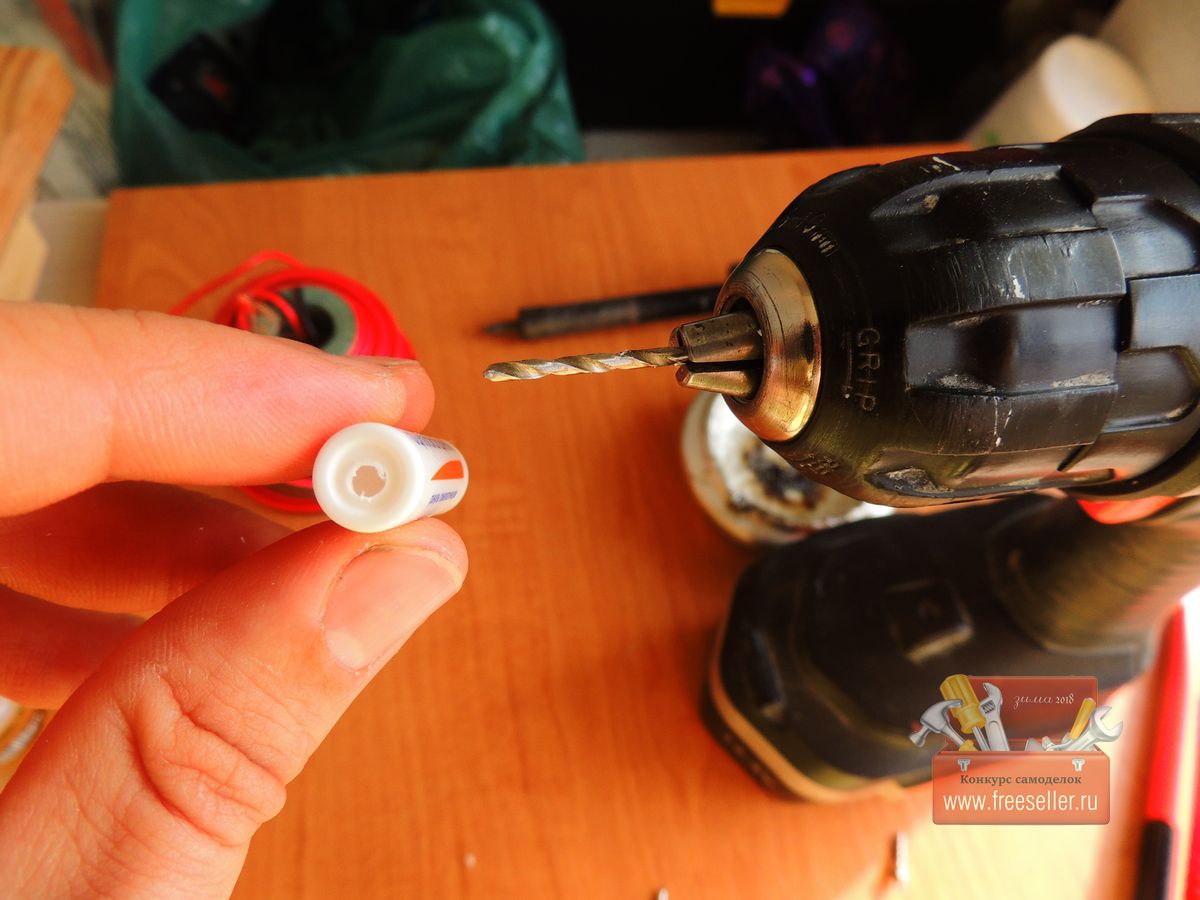

Далее при помощи дрели и сверла подходящего диаметра сверлим отверстие в нижней части контейнера под штекер от наушников, отверстие делаем такое, чтобы штекер входил с небольшим усилием, так он будет крепко держаться на своем месте.

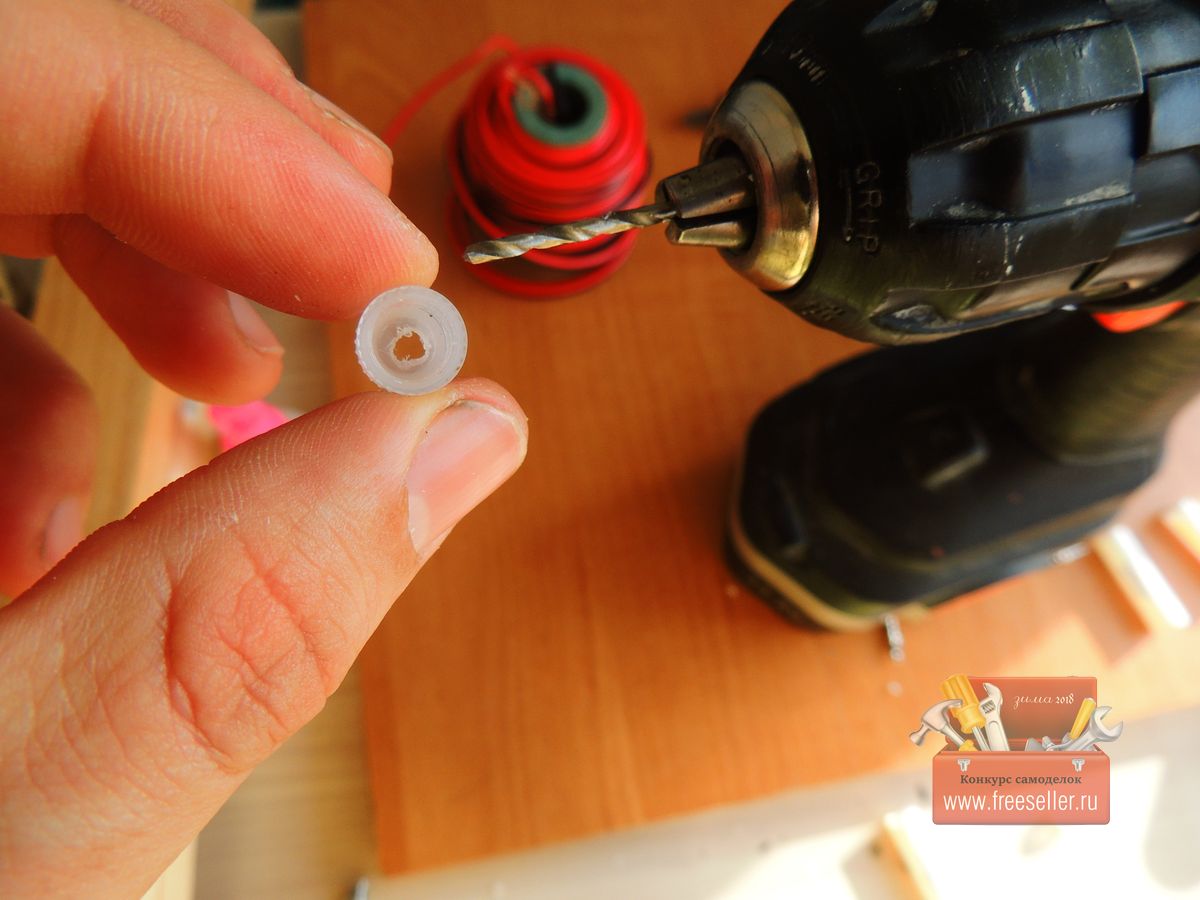

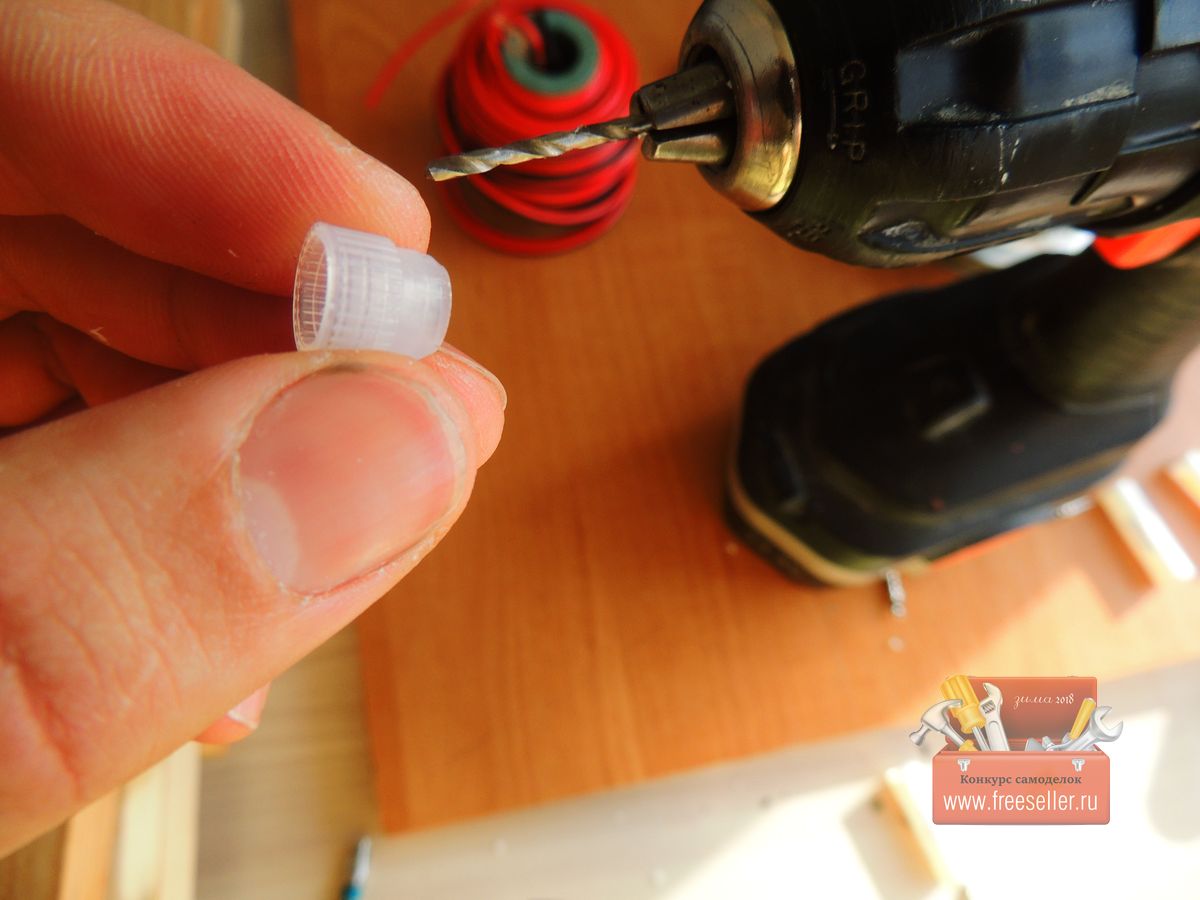

Затем делаем отверстие на съемном колпачке.

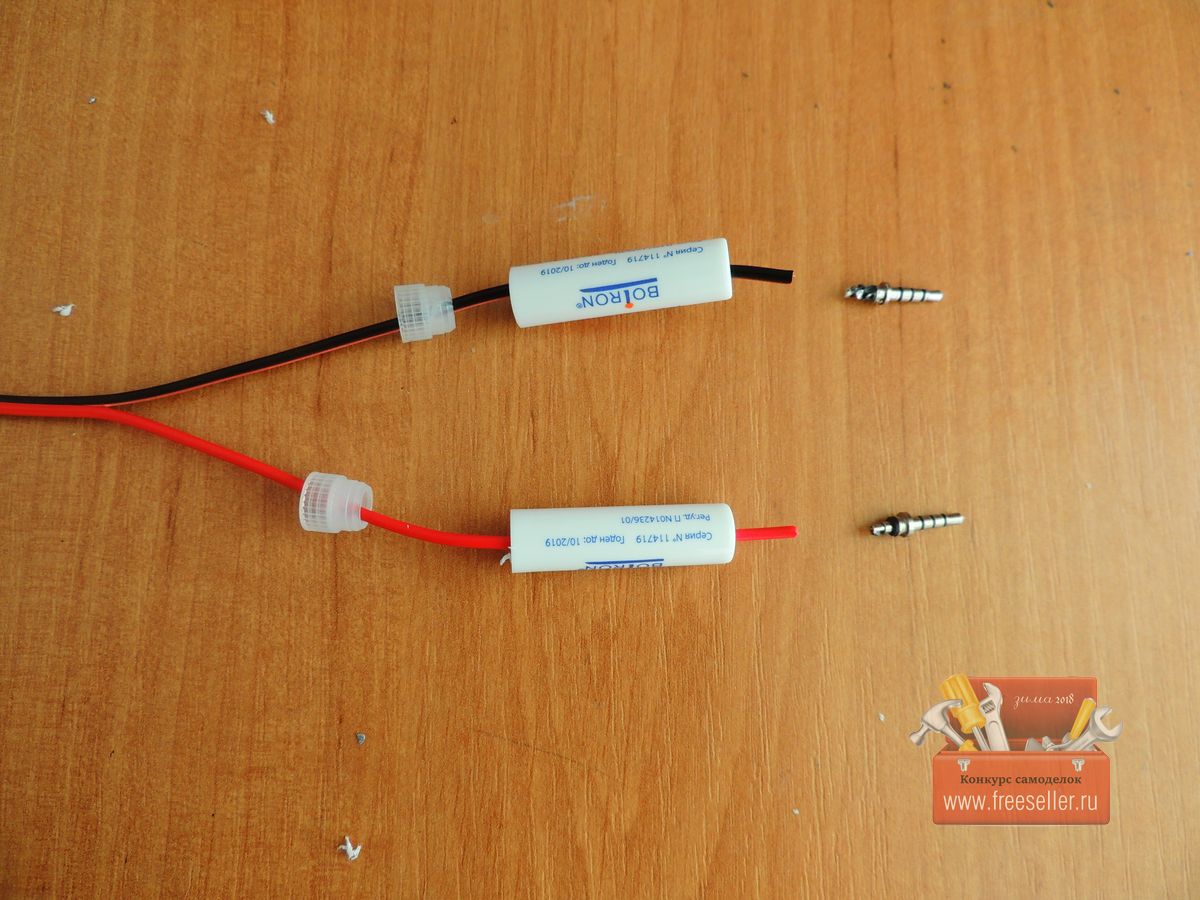

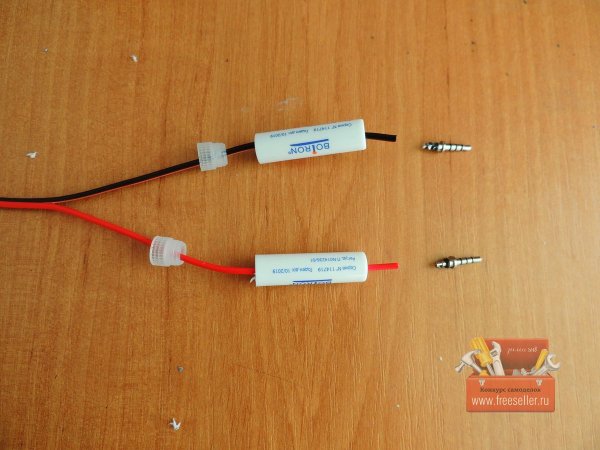

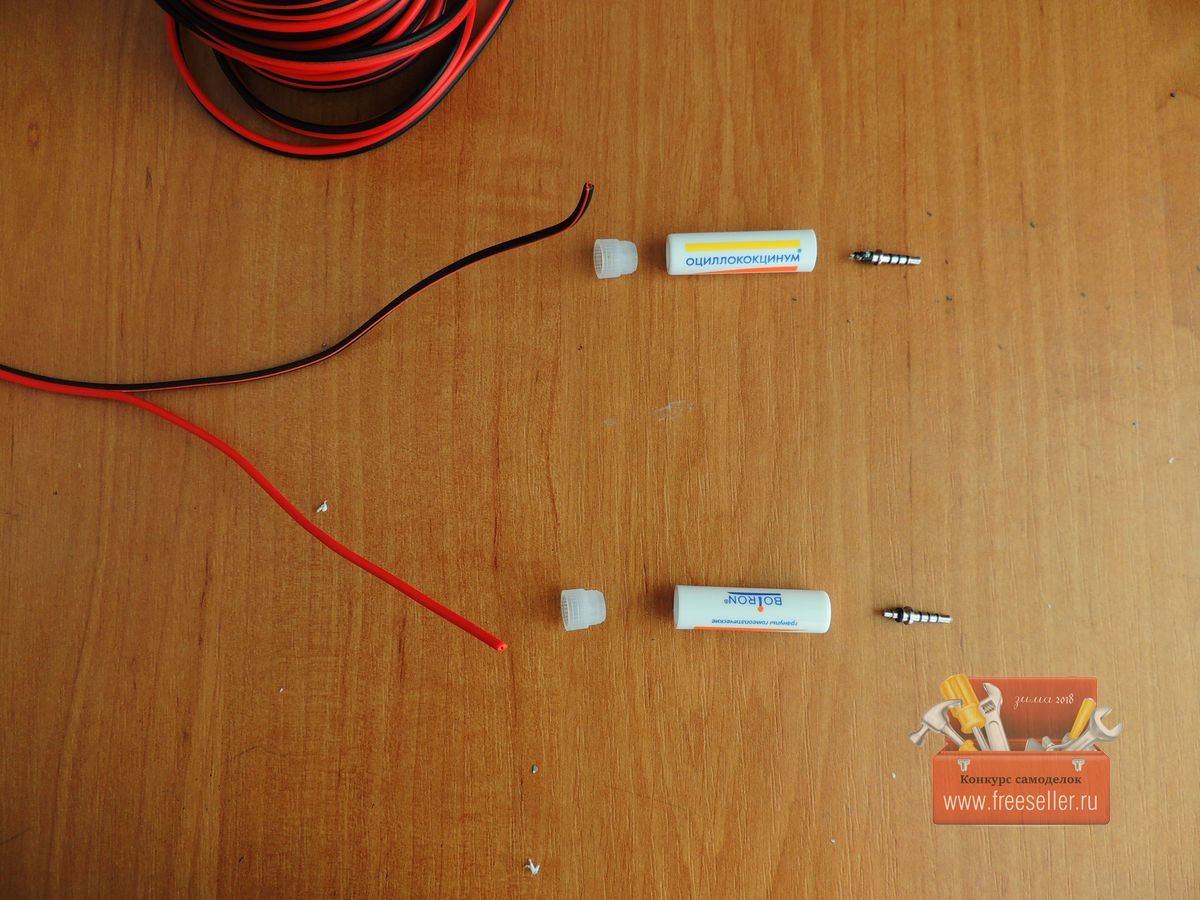

Теперь берем две готовые заготовки и просовываем через них провод.

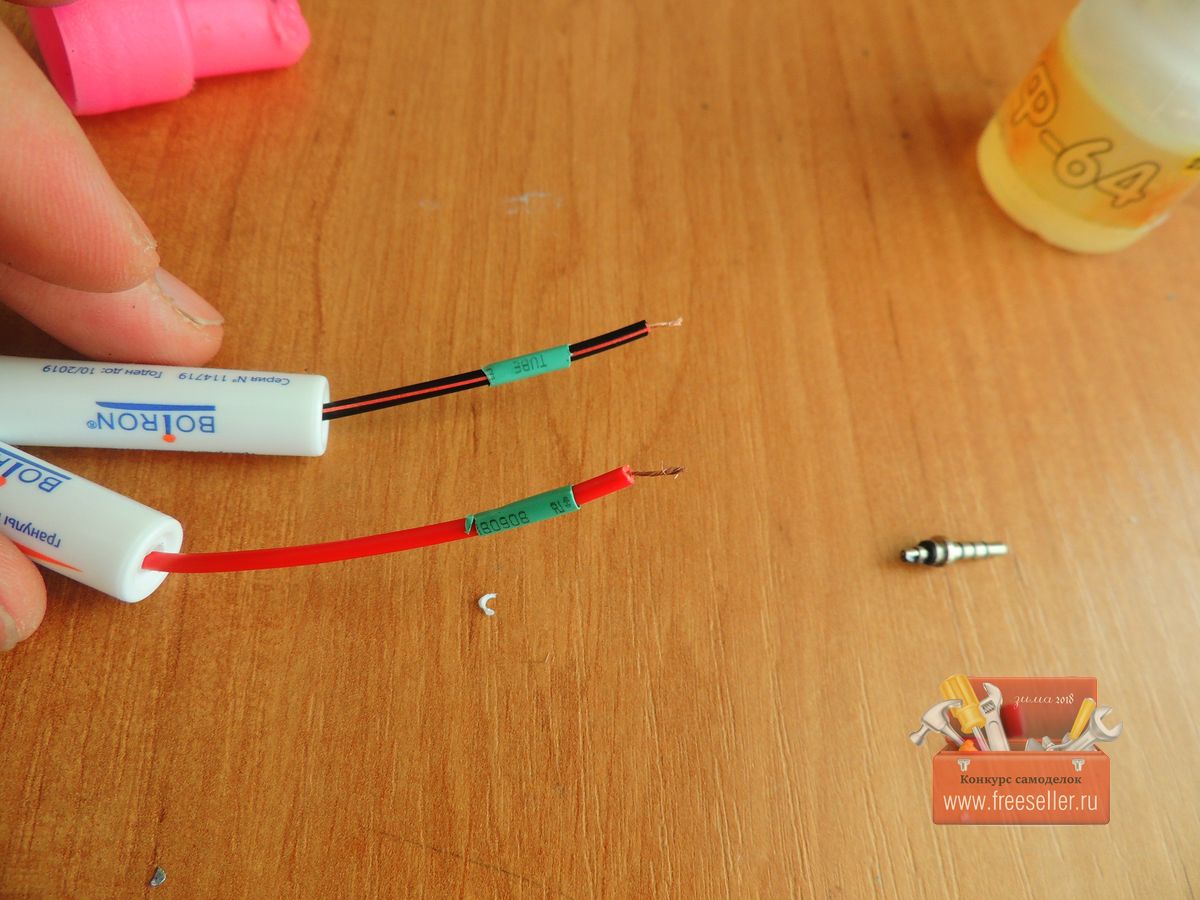

Зачищаем провода, поверх одеваем термоусадку.

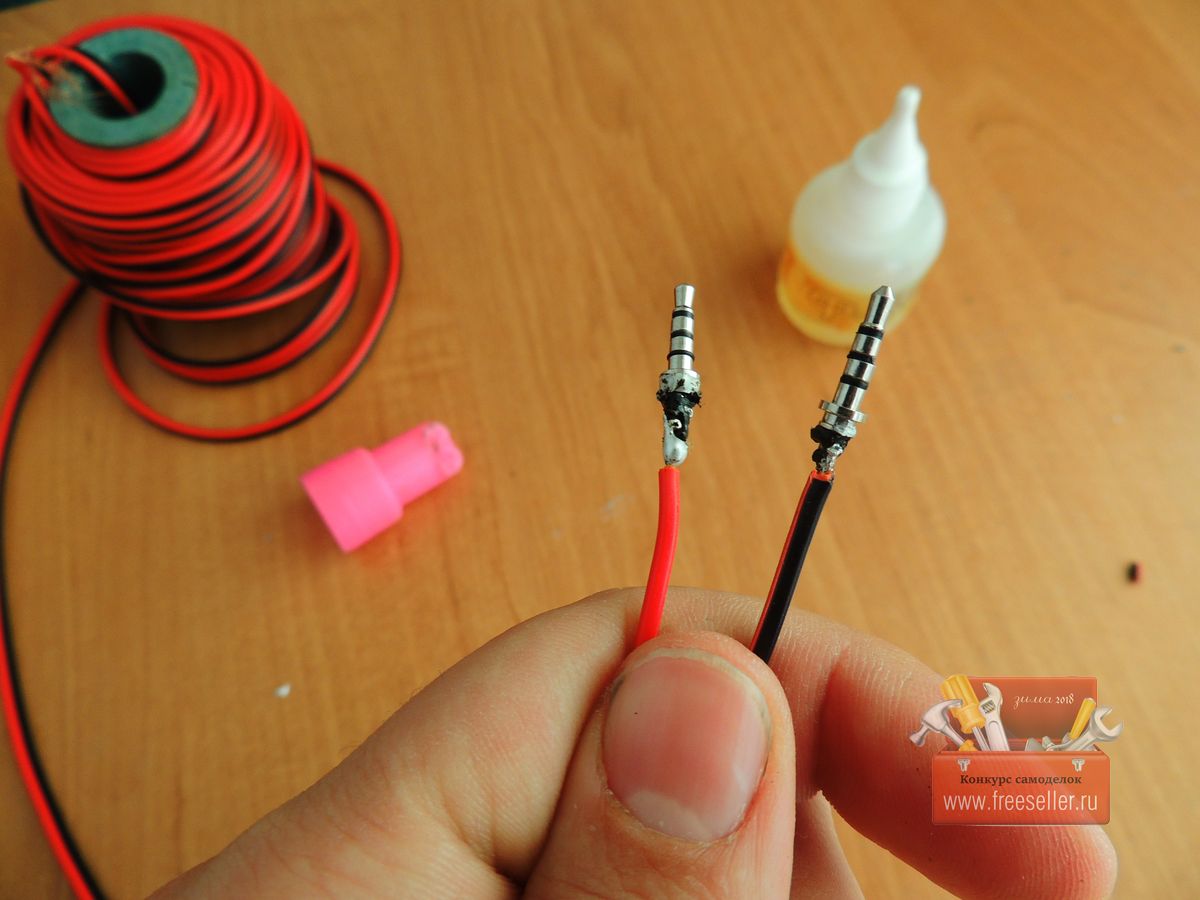

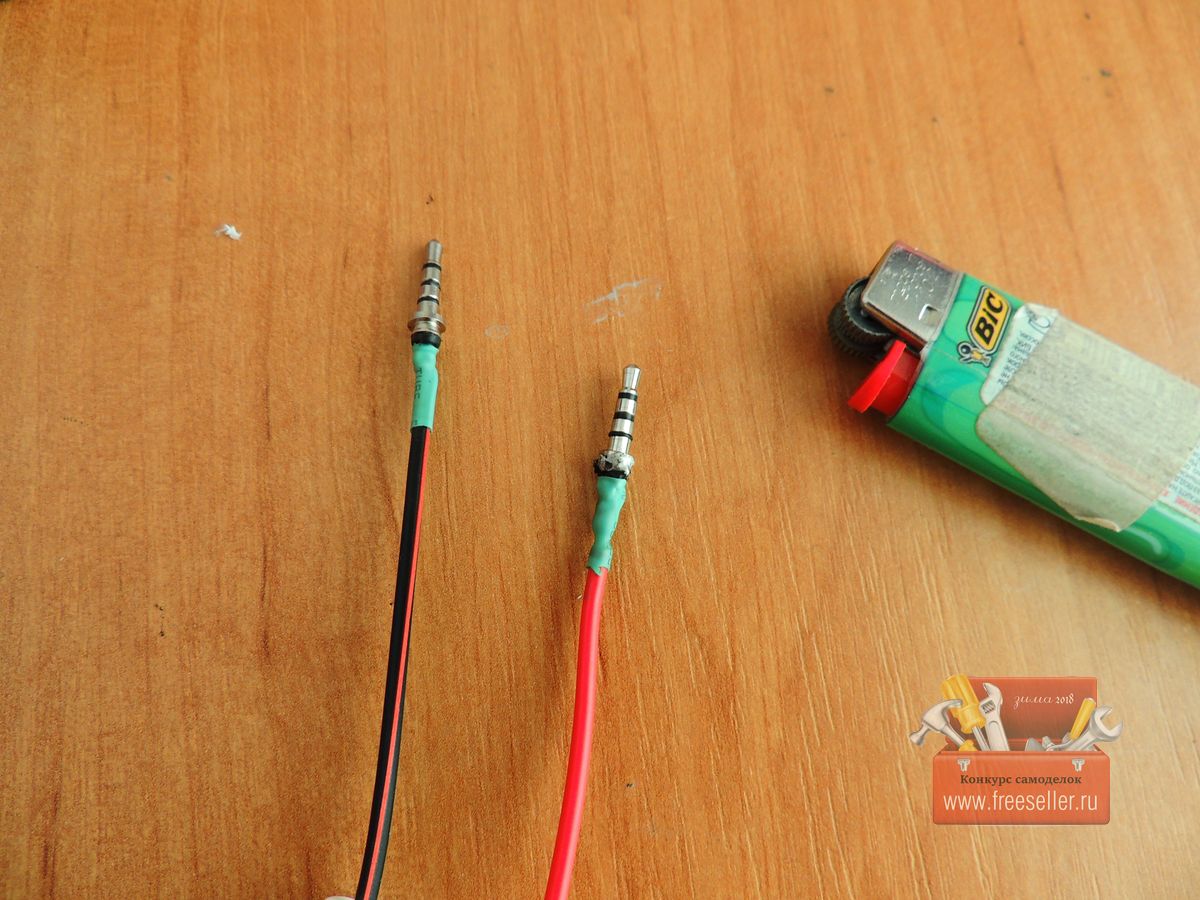

Припаиваем штекеры, усаживаем термоусадку.


Теперь завершающая часть. Устанавливаем штекеры в отверстия.



Фотографии готовых щупов

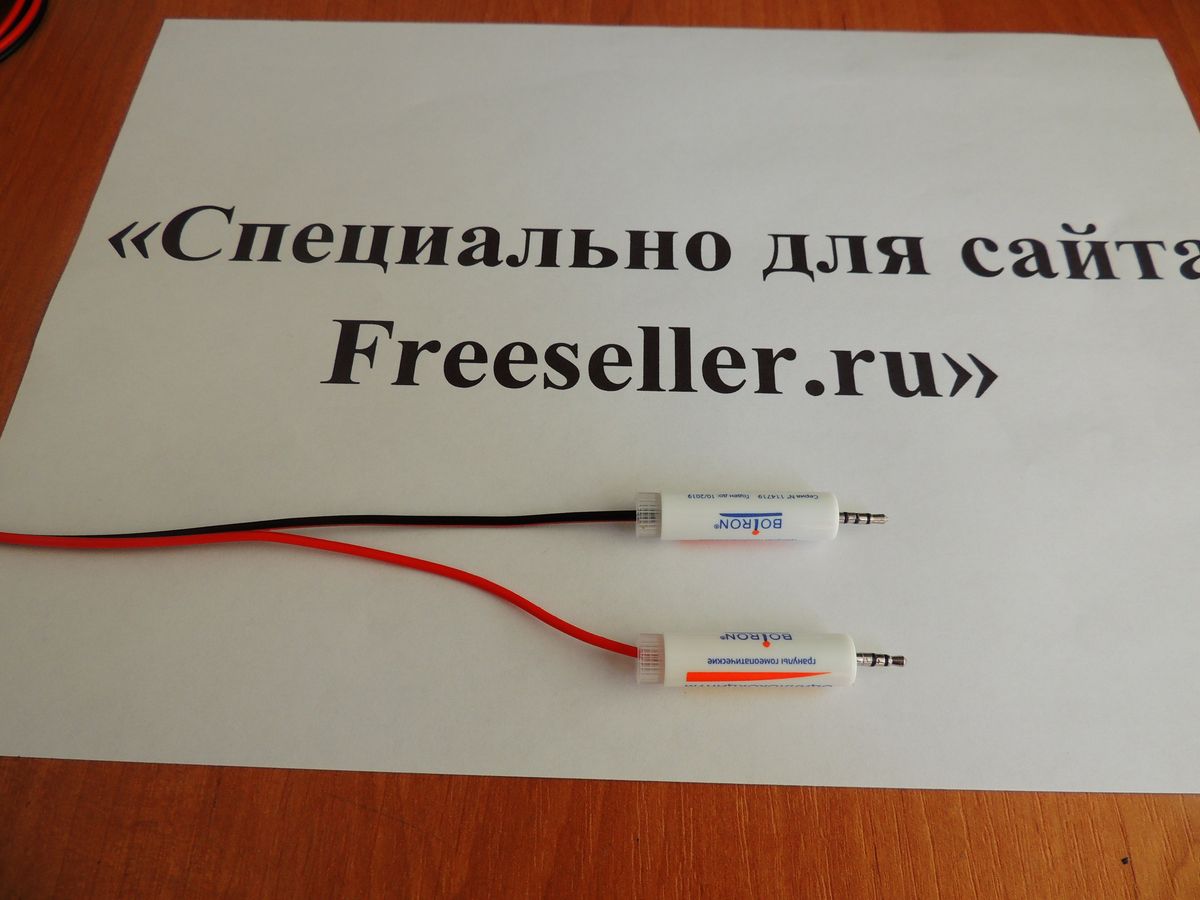

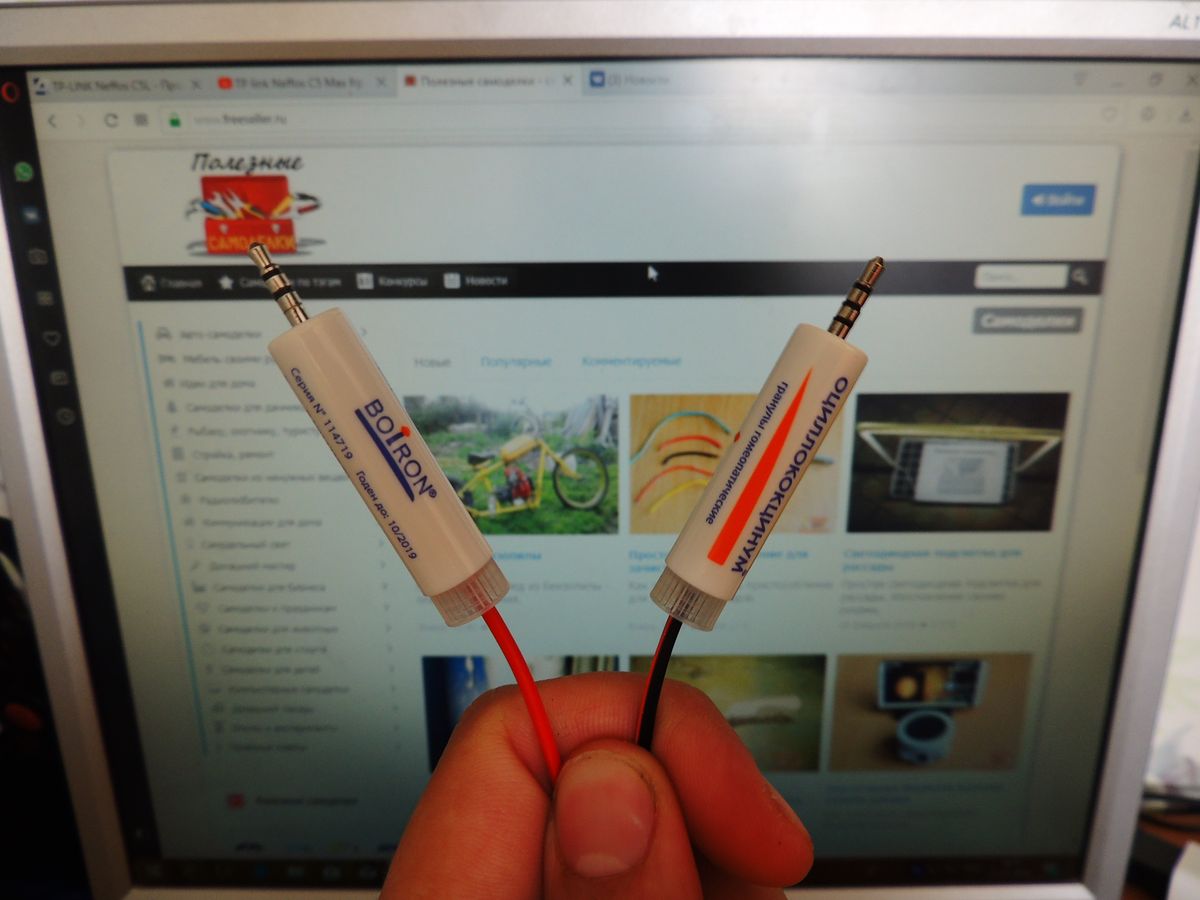

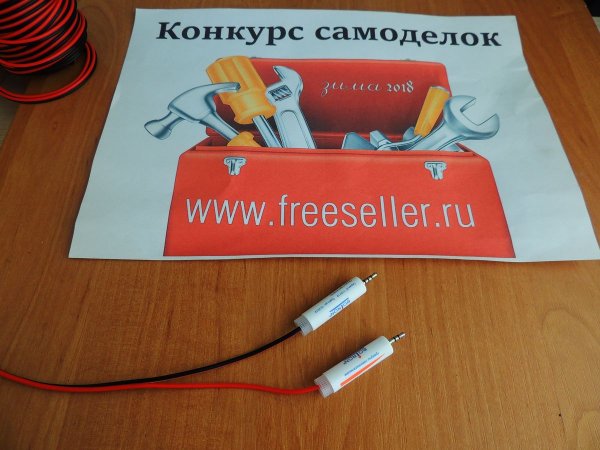

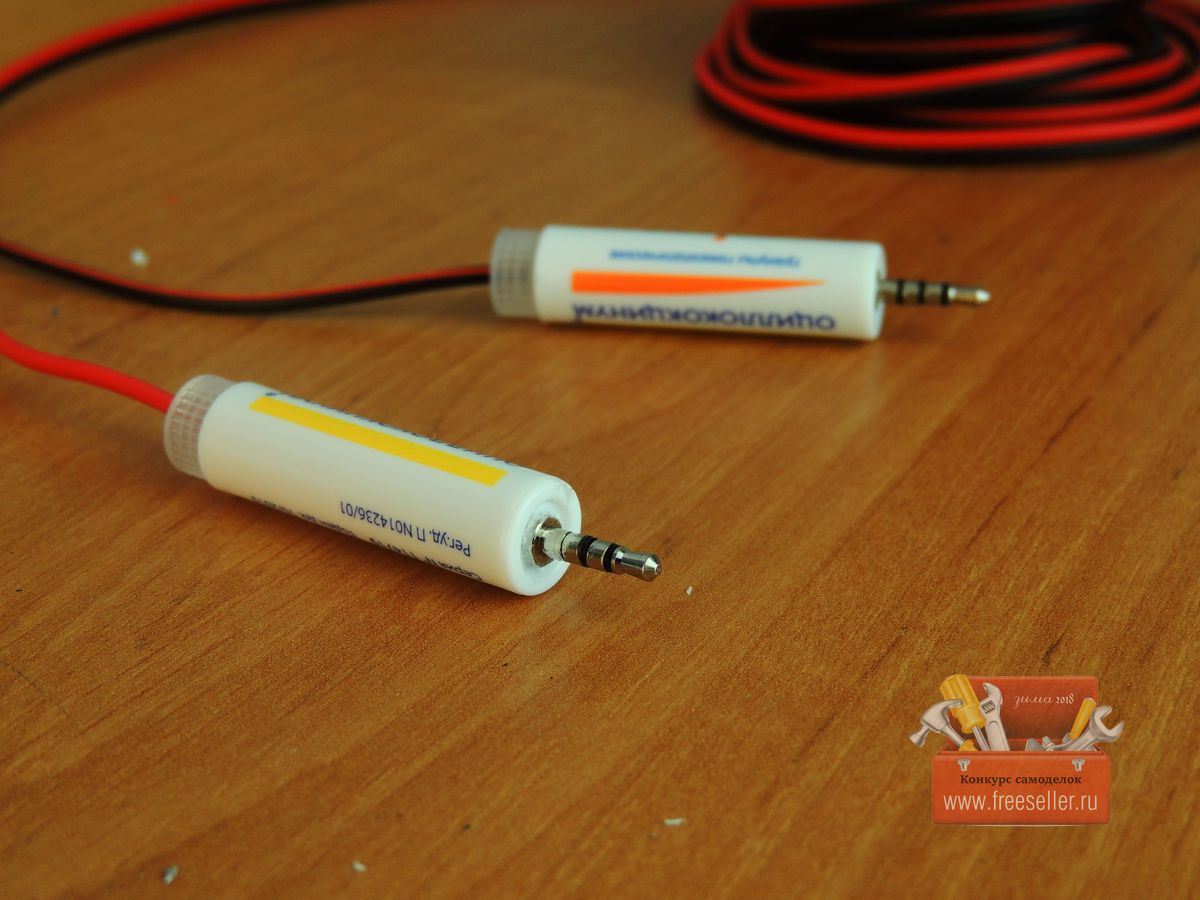

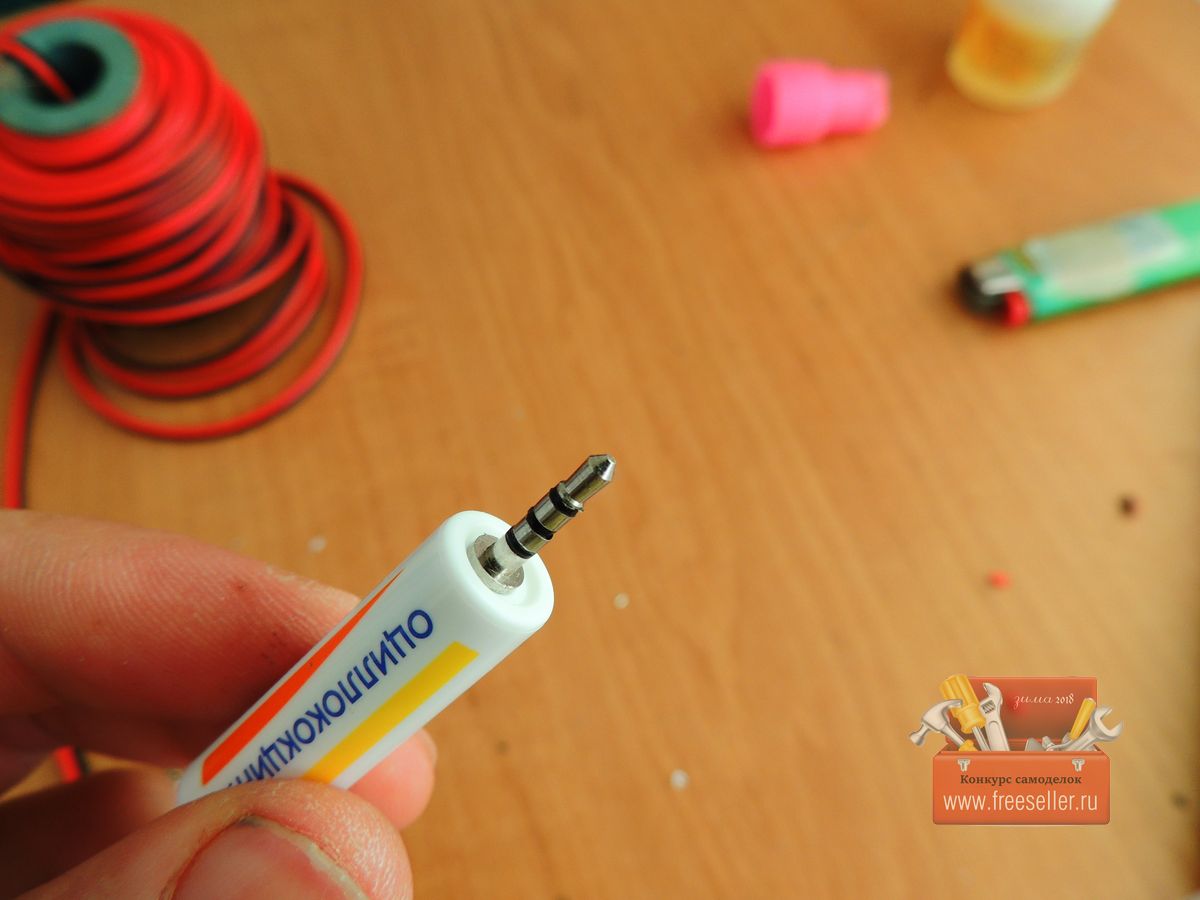

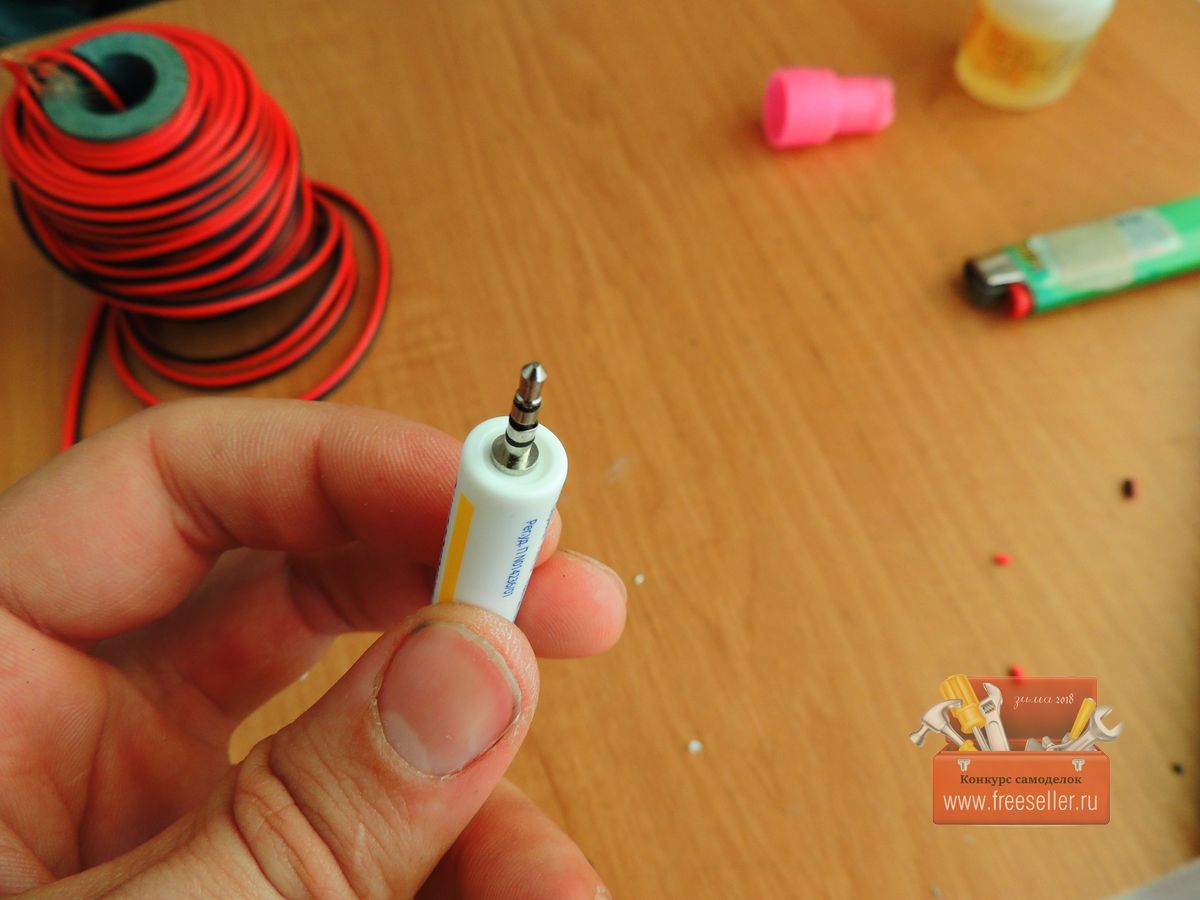

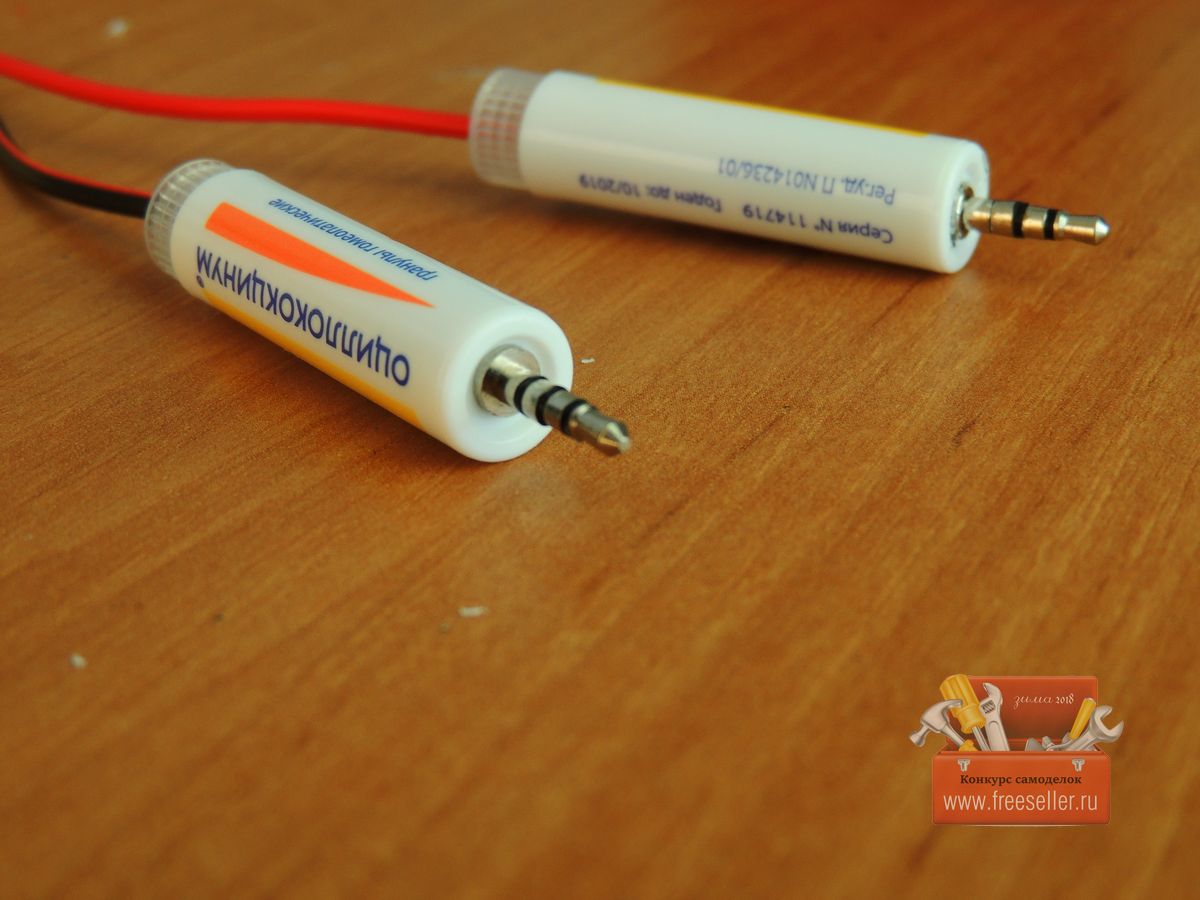

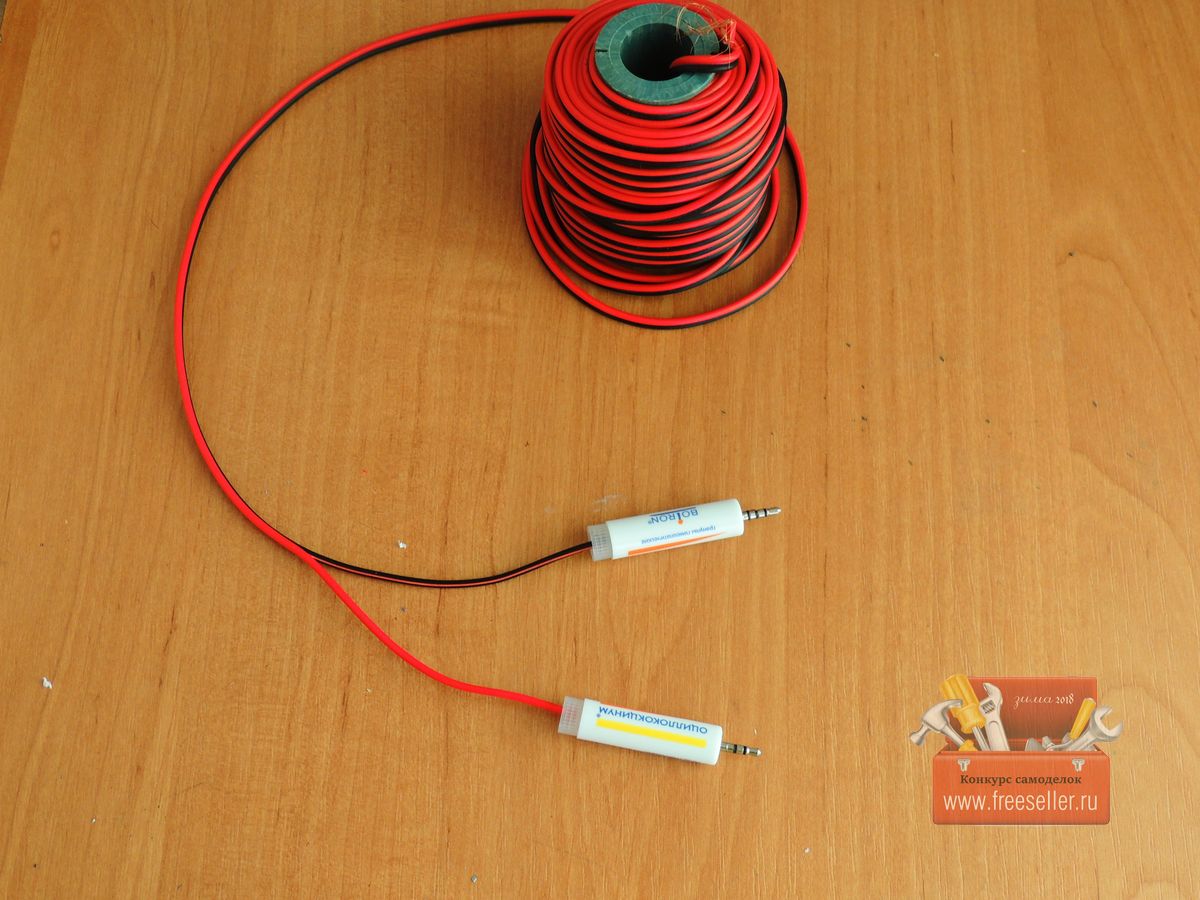

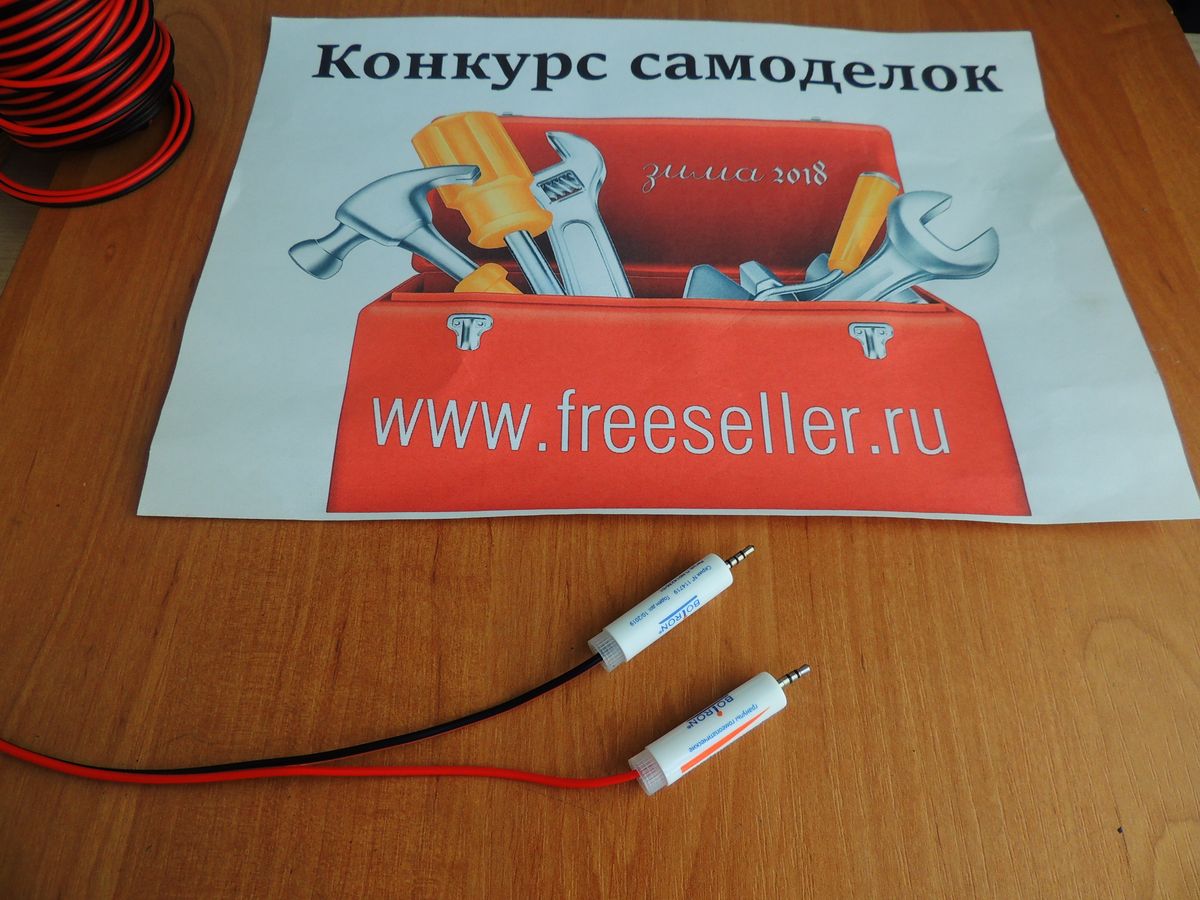

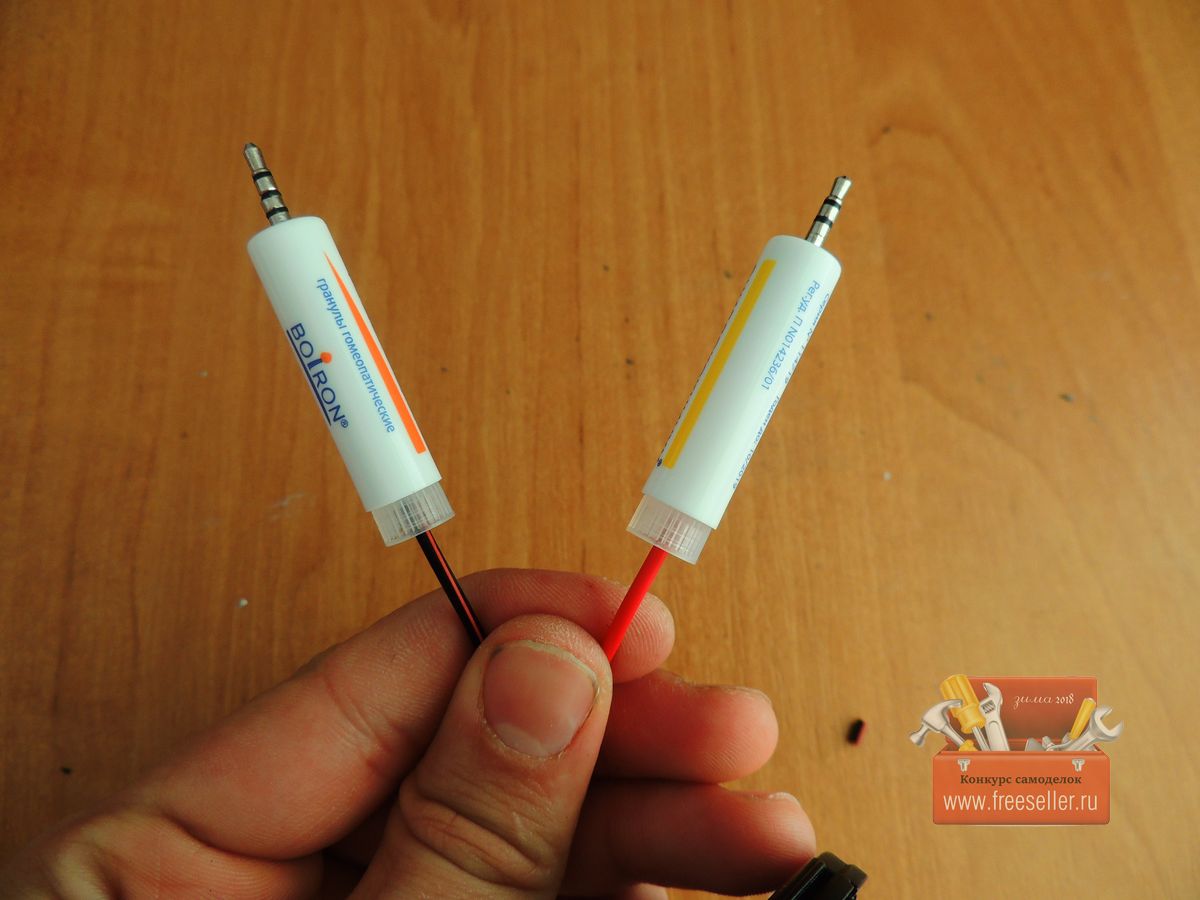

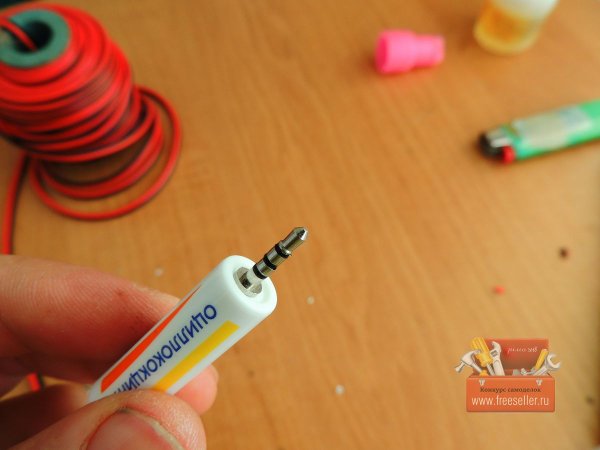

Получаем такие вот замечательные два щупа.

Самоделки. Щупы для мультиметраСамоделки. Щупы для мультиметраСамоделки. Щупы для мультиметраСамодельные щупы для мультиметраСамодельные щупы для мультиметраСамодельные щупы для мультиметраЩупы для мультиметра своими рукамиЩупы для мультиметра своими руками - конкурс самоделокЩупы для мультиметра своими руками - конкурс самоделок

От себя добавлю, что щупы получились довольно удобными за счет их небольшой величины, а это мне собственно и нужно было.
Большим плюсом такой самоделки является простота в изготовлении, и главное, не нужно каких-либо затрат при этом, так что получилось
Быстро - Качественно - Экономно!

Совет по доработке щупов


И небольшой совет - при желании кончики штекеров можно заточить, так будет еще удобней "прозванивать" проводку, или проверять емкость аккумуляторов, но это уже на свое усмотрение.

На этом заканчиваю свою статью!

Всем спасибо за внимание!
