Доработка приоконного столика для рассады

Доработка столика для рассады устанавливаемого на подоконник, который я сделал два года назад. Теперь столик очень быстро и легко устанавливается и разбирается, и при этом не требуется никаких инструментов.

Приветствую всех самодельщиков, а также дачников и садоводов!

Сейчас как раз наступило самое горячее время выращивания огородной рассады. Для того чтобы разместить всю рассаду на подоконниках, многие дачники делают различные дополнительные приспособления, например, полки, расположенные на окне в несколько ярусов или столики, приставляемые к подоконнику.

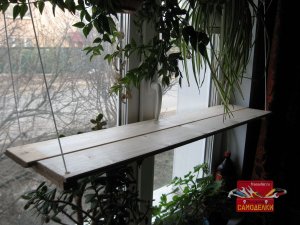

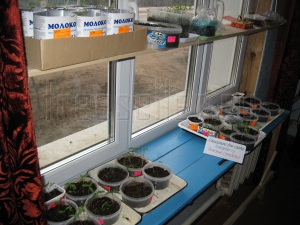

Два года назад, я тоже сделал подобный столик (смотри мою статью: «Столик на подоконник для рассады»). Две весны, он исправно служил для выращивания рассады. Однако при его эксплуатации выявились некоторые недостатки.

Во-первых, этот столик устанавливался прямо на подоконник, из-за чего пропадало дополнительное место. Кроме того, из-за монтажа данного столика, нельзя было окончательно установить и закрепить на окне пластиковый подоконник. Каждый раз перед установкой столика, его приходилось снимать, а после окончания выращивания рассады, устанавливать обратно.

Во-вторых, монтаж самого столика для рассады, а также крепление его ножек и раскосов, производилось при помощи шурупов, из-за чего, требовался специальный инструмент (шуруповерт с битами). Кроме того, такой монтаж был не очень удобен и занимал определенное время.

В итоге, в этом году, я решил несколько переделать или, точнее, доработать столик для рассады, таким образом, чтобы его можно было монтировать и разбирать достаточно быстро и просто, вообще без применения каких-либо инструментов. Кроме того, доработанный столик, должен устанавливаться не на подоконник, а впритык к нему, что давало бы возможность выращивать больше рассады.

Помимо этого, такая мера, позволила бы окончательно установить на окно и закрепить пластиковый подоконник, используя монтажную пену, в общем, сделать все как положено. В результате, еще летом этого года, подоконник было окончательно установлен на окно, а вот сейчас, пришло время доработать столик для рассады.

Причем я решил сделать так, чтобы столик собирался и монтировался к подоконнику, при помощи резьбовых элементов, то есть болтов с барашковыми гайками, благодаря чему, его будет очень легко и быстро устанавливать и демонтировать.

Материалы и инструменты

Для этой доработки, мне потребовались следующие принадлежности:

Материалы и крепежные элементы

• Старые детали стола: ножки и раскосы к ним;
• Несколько деревянных планок и брусков разной длины;
• Несколько шурупов по дереву длиной от 20 до 50 мм, а также два шурупа с прессшайбой 4х40 мм;
• Четыре мебельных болта М6, длиной 65 мм, а также два мебельных болта М6, длиной 40 мм;
• Барашковые гайки и шайбы к мебельным болтам.

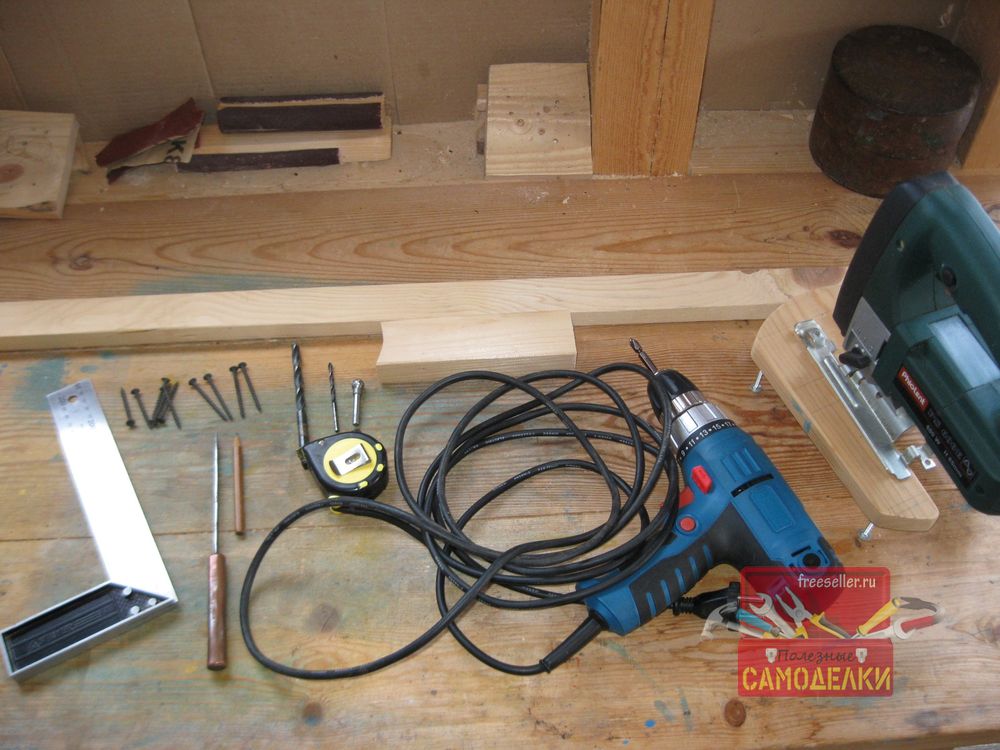

Инструменты:

• Чертежный и мерительный инструмент (карандаш, рулетка и угольник);
• Шило;
• Электролобзик с пилкой для фигурного реза;
• Электродрель-шуруповерт;
• Сверла по металлу диаметром 4 мм, 6 мм, а также 8,5 мм;
• Перовое сверло по дереву диаметром 16 мм;
• Сферическая фреза по дереву;
• Отверточная бита РН2, для заворачивания шурупов;
• Наждачная бумага.

Порядок доработки столика для рассады

Сначала я решил сделать новые элементы для подвешивания столика к подоконнику, а также для крепления к ним ножек и раскосов. При этом саму столешницу, представляющую собой деревянный щит из трех досок, я решил вообще не переделывать.

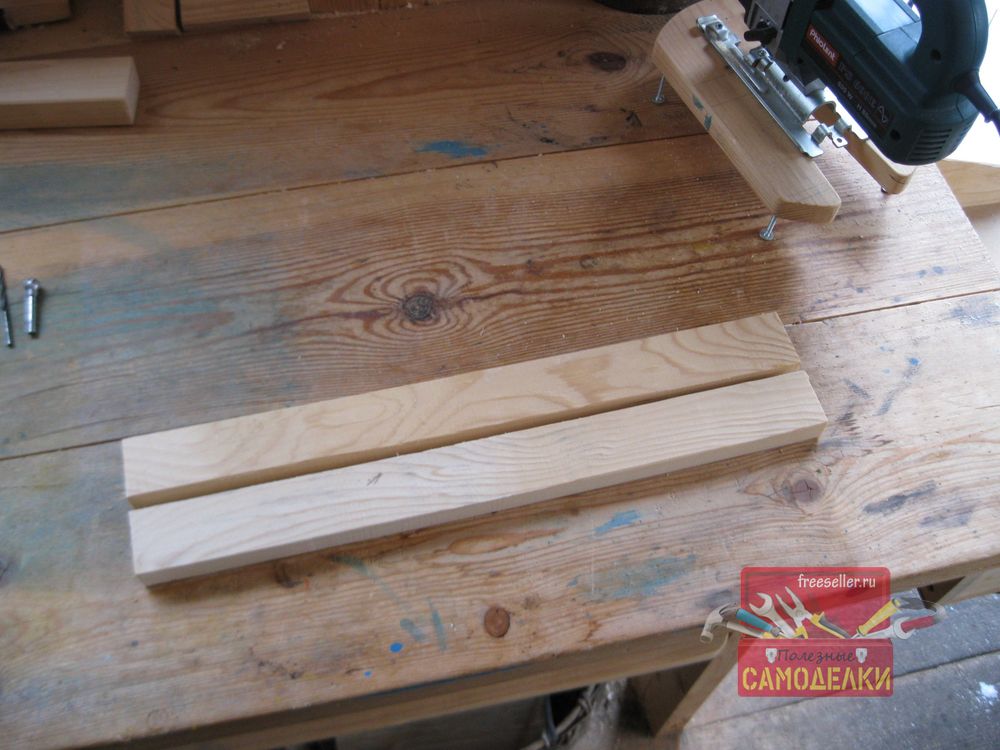

Для изготовления этих элементов, я при помощи электролобзика заготовил две вот такие опорные планки, длиной на 5 см, больше ширины столешницы.

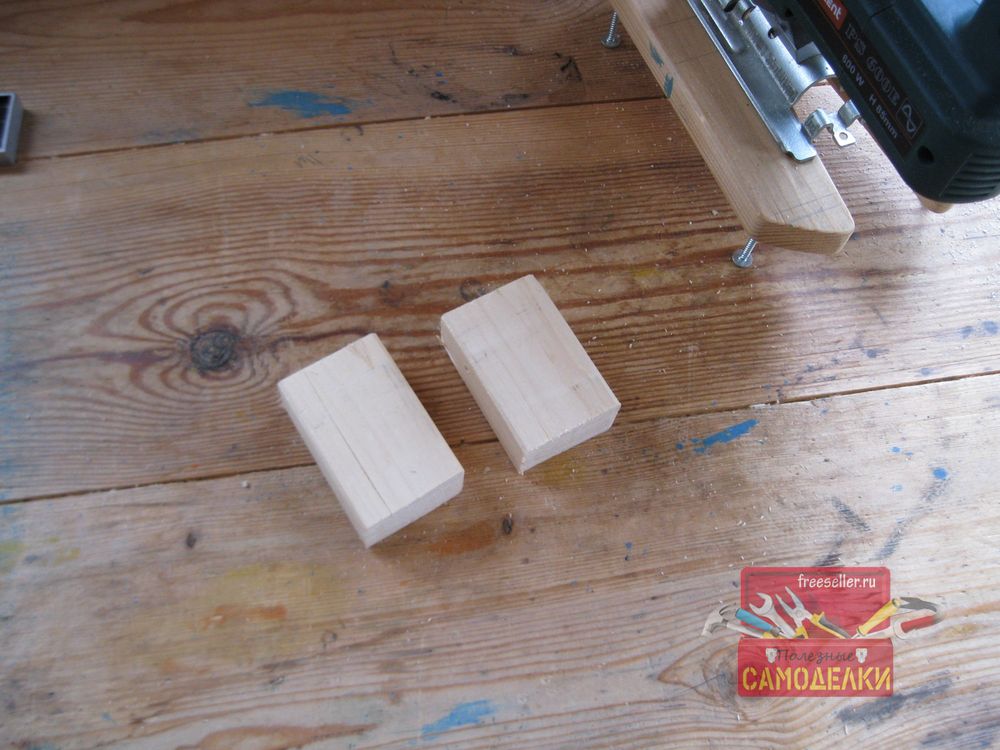

А затем заготовил два вот таких брусочка, которые будут служить для подвешивания столика к стене.

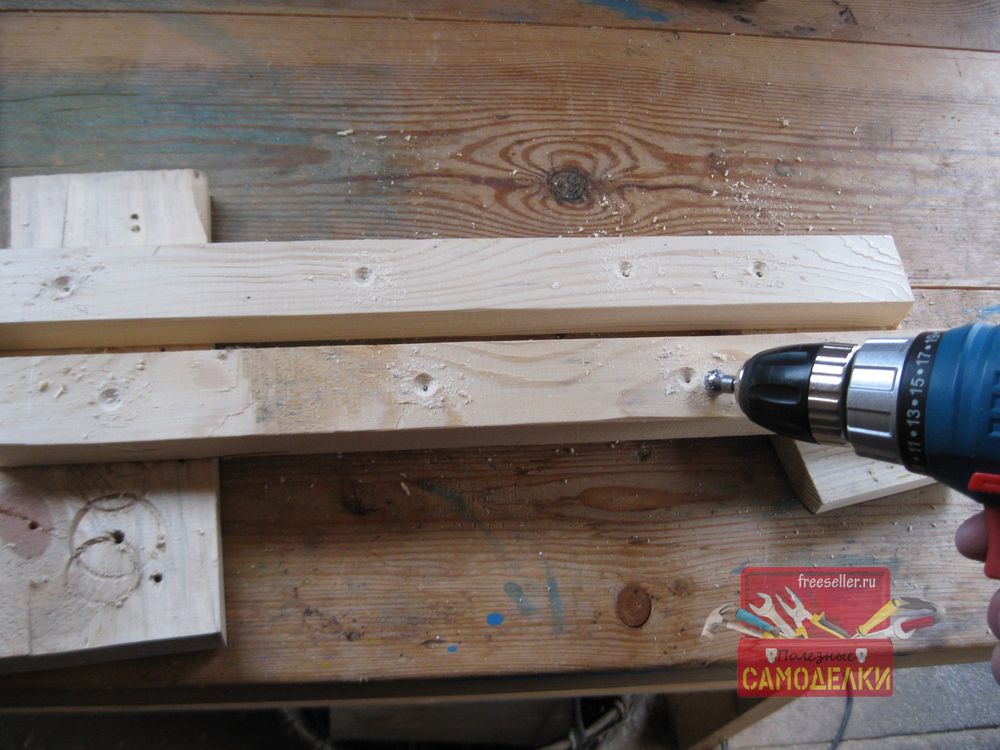

В планках я просверлил несколько отверстий под шурупы, для крепления их к столешнице и раззенковал торцы отверстий.

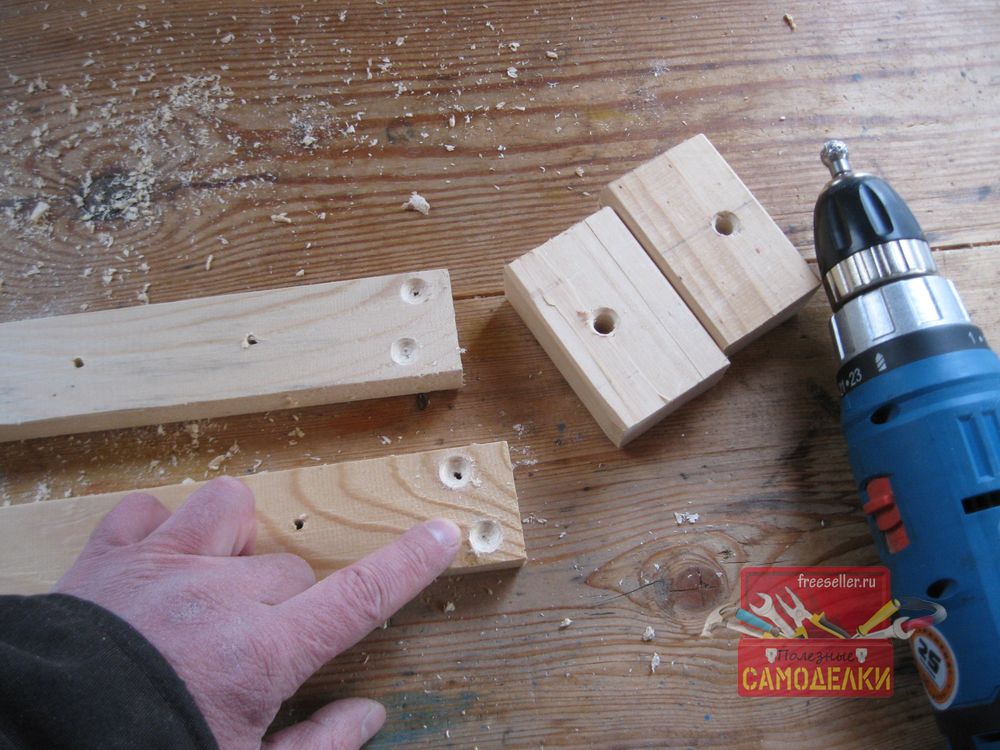

А затем также просверлил по два отверстия на концах каждой планки для крепления к планкам брусочков, а в самих брусочках, просверлил по одному центральному отверстию диаметром 8,5 мм.

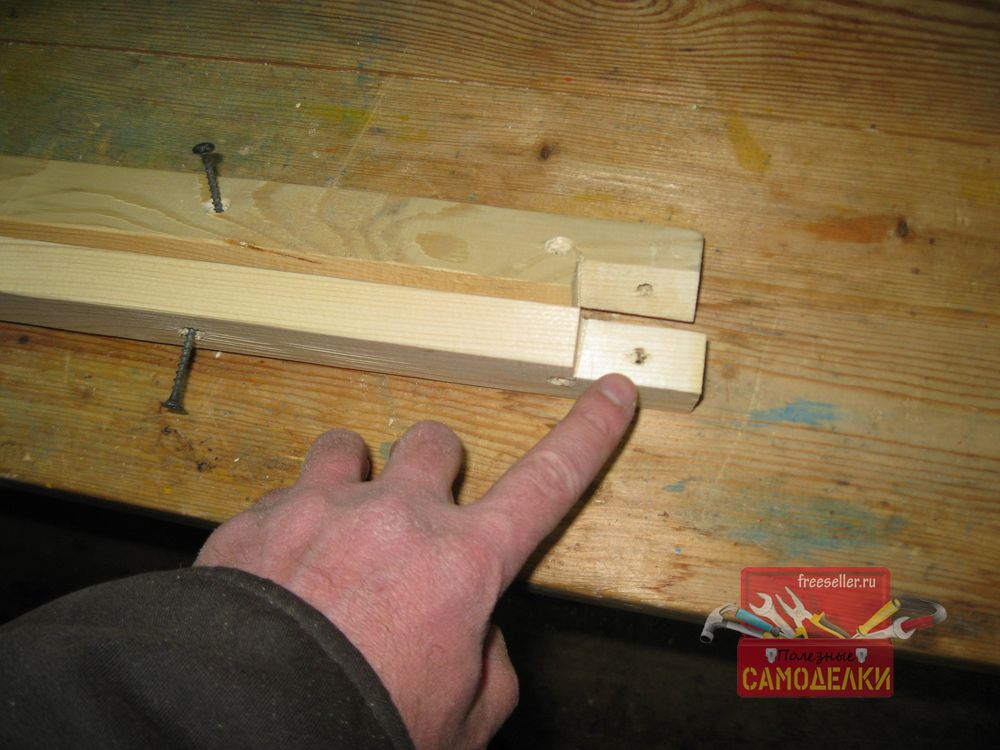

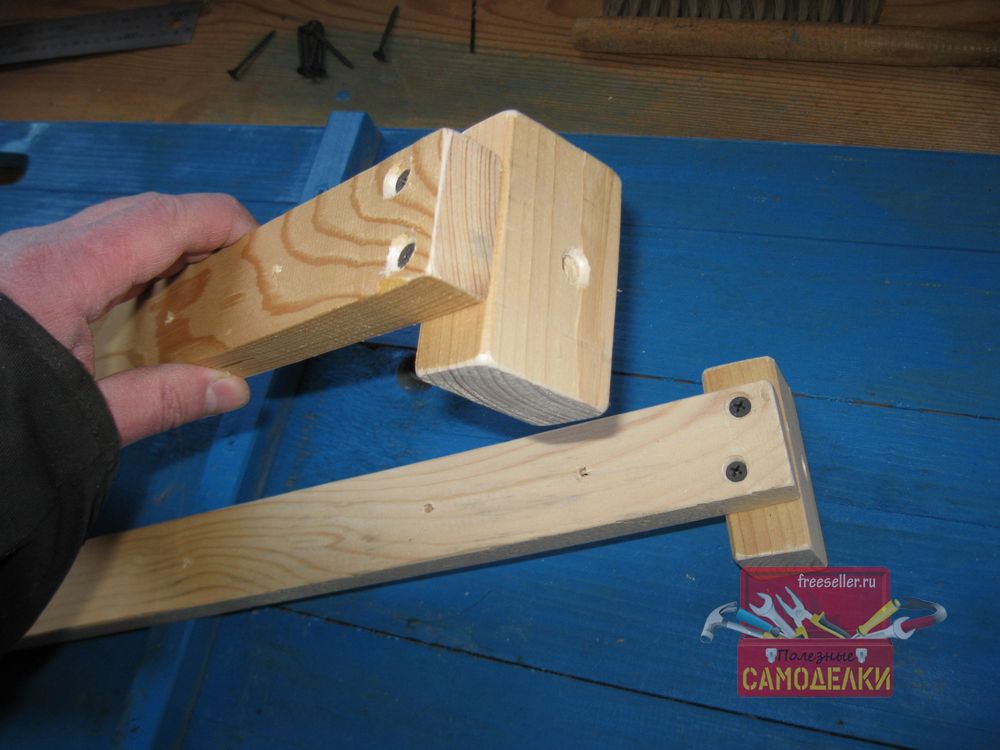

Этими отверстиями, брусочки будут одеваться на сантехнические шпильки, ввернутые в стену дома под подоконником. Ну, а затем я привернул брусочки к планкам, шурупами по дереву.

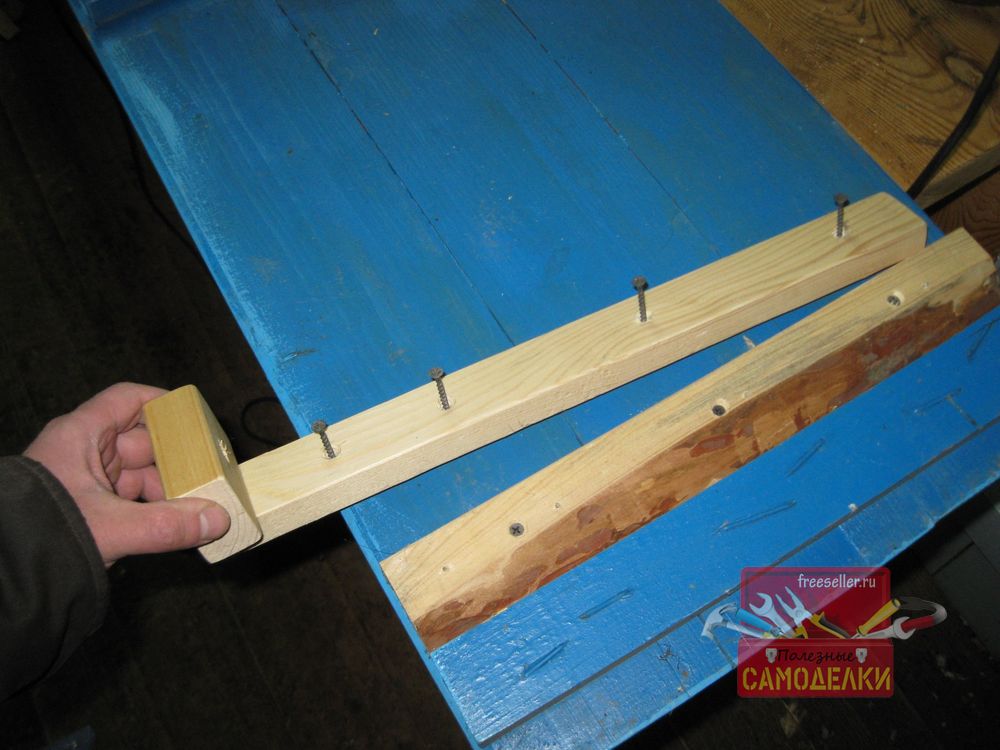

В планки я ввернул шурупы и прикинул, как они будут крепиться к столешнице.

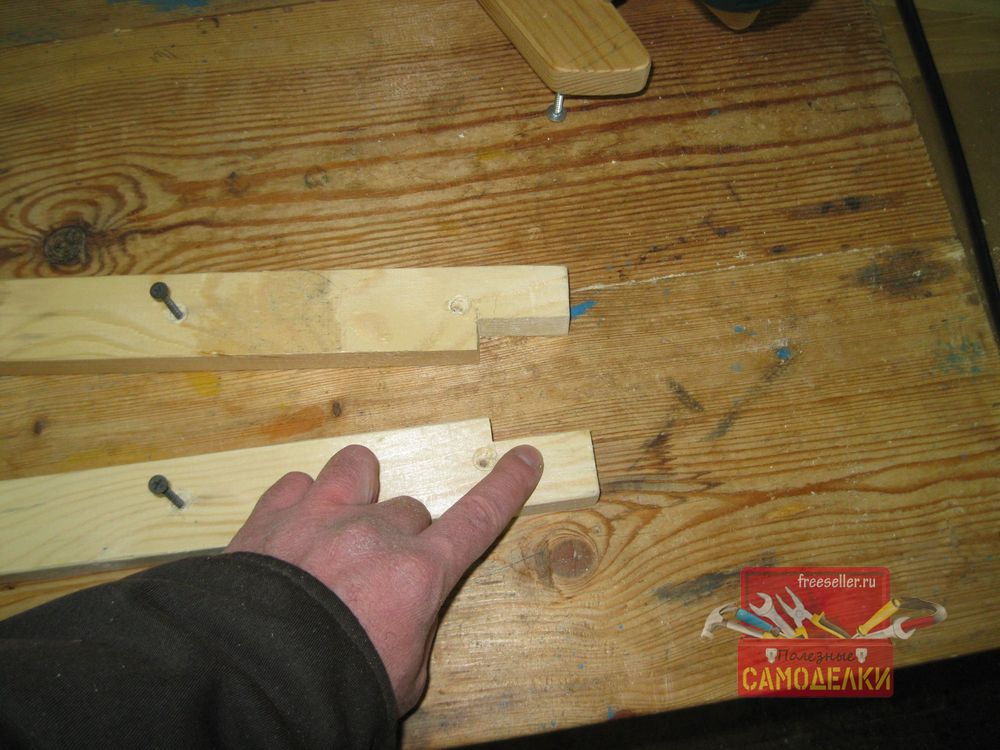

Затем, я выпилил на концах этих планок вот такие прямоугольные вырезы по ширине ножек.


И просверлил отверстия диаметром 6 мм.


В эти отверстия вставил мебельные болты М6.

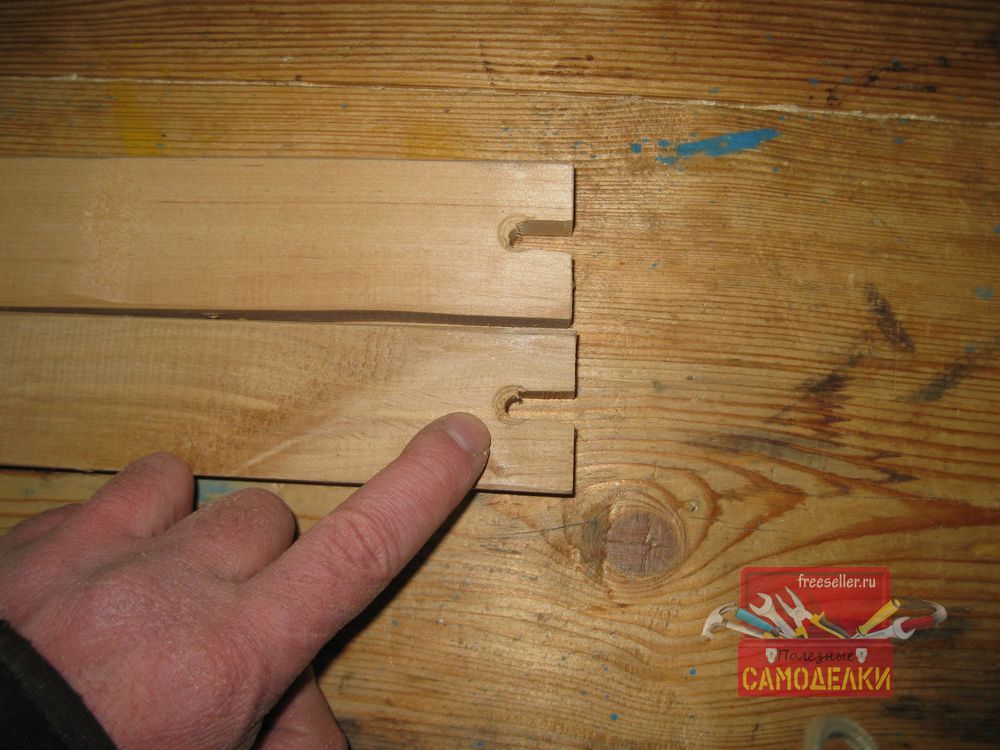

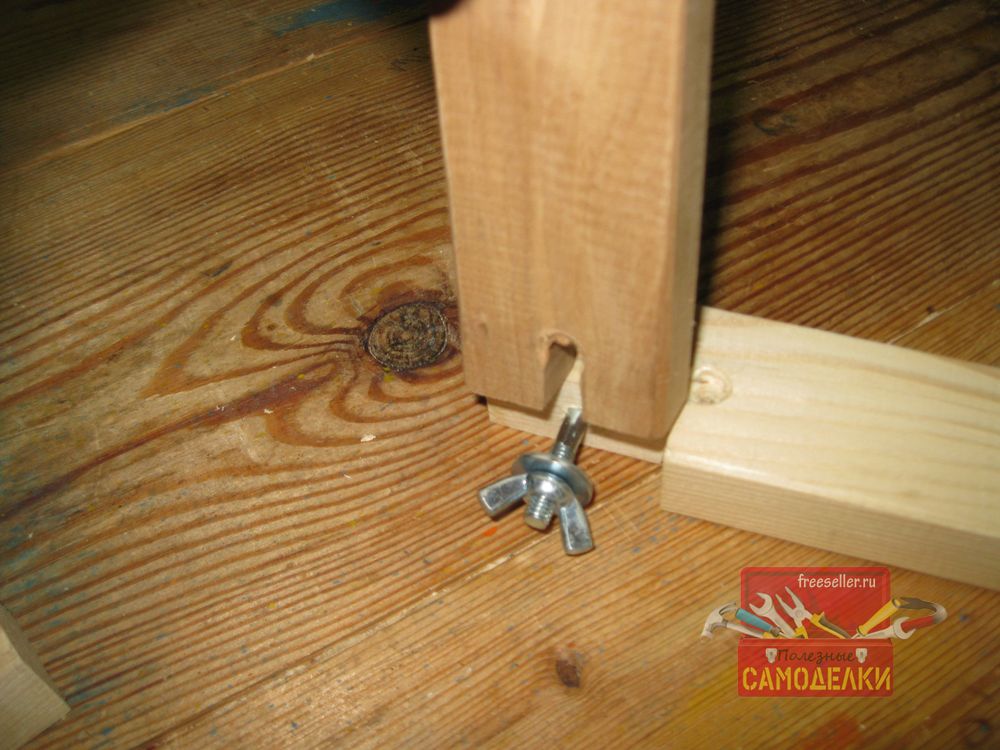

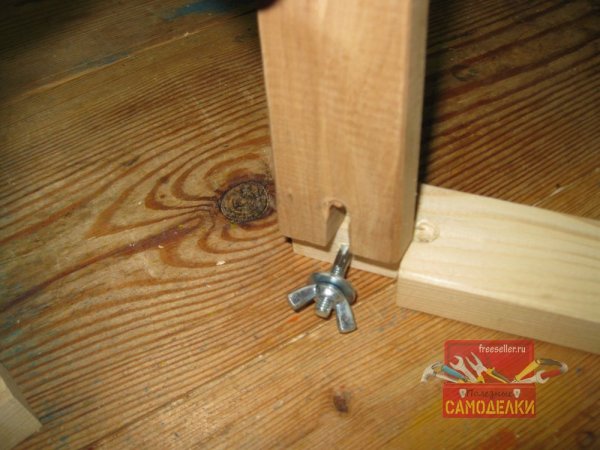

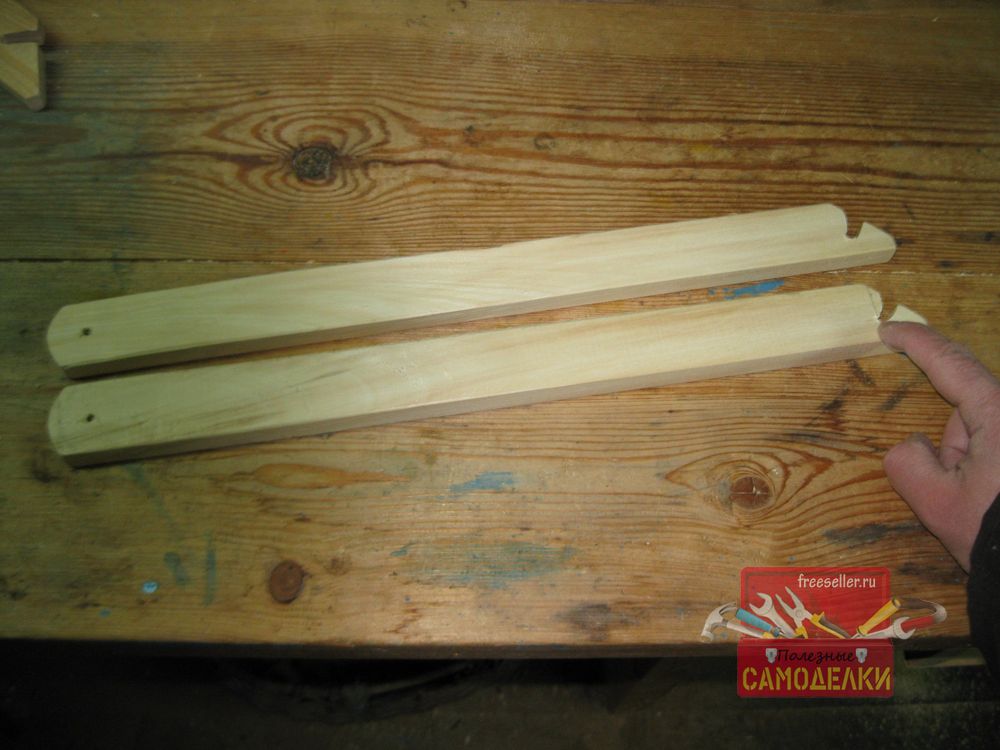

Теперь настала очередь доработки самих ножек и раскосов. В верхних концах ножек, я просверлил отверстия диаметром 6 мм, под мебельные болты, а затем выпилил лобзиком пазы.

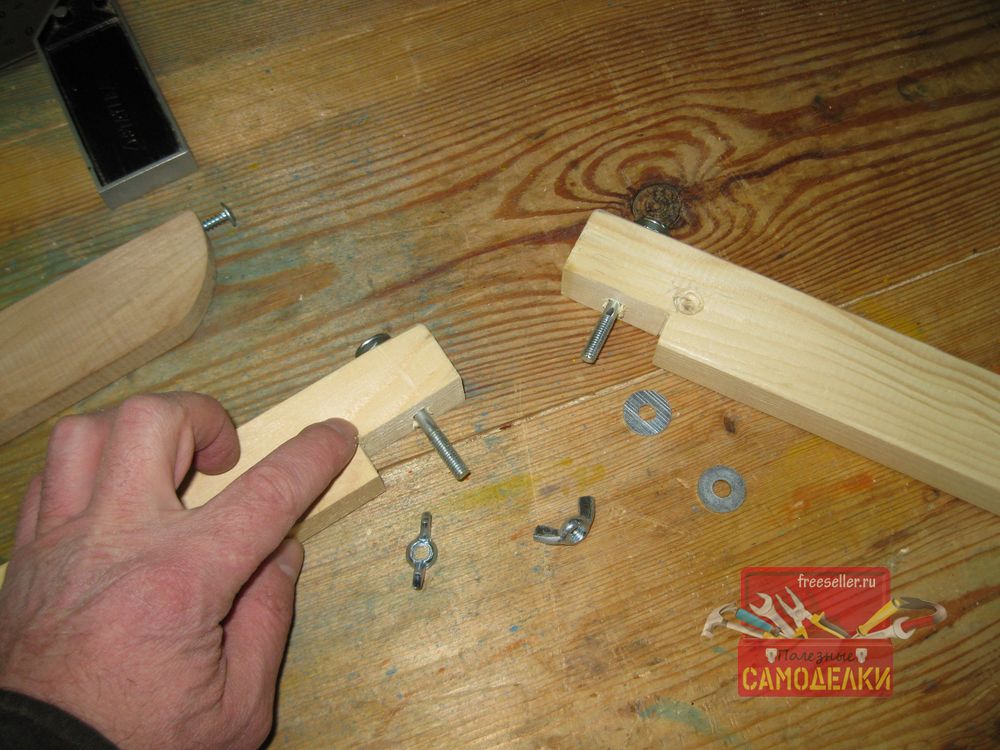

Таким образом, ножки можно будет крепить к опорным планкам столешницы, не снимая шайб и барашковых гаек с болтов, а прямо насаживая ножки на болты и закрепляя их барашковыми гайками.

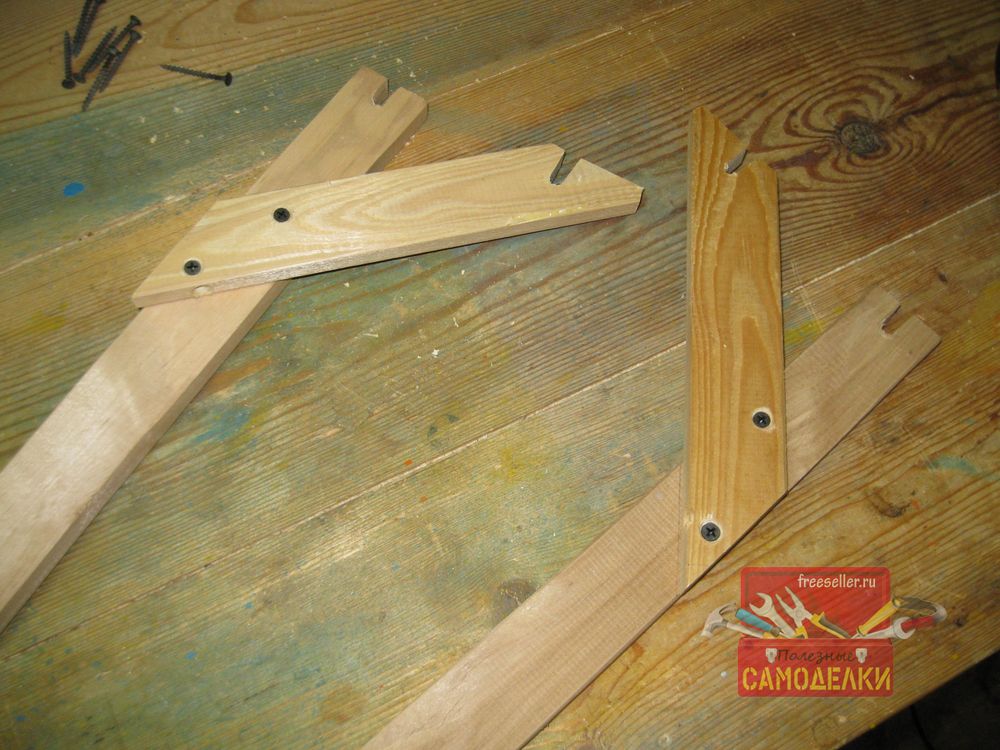

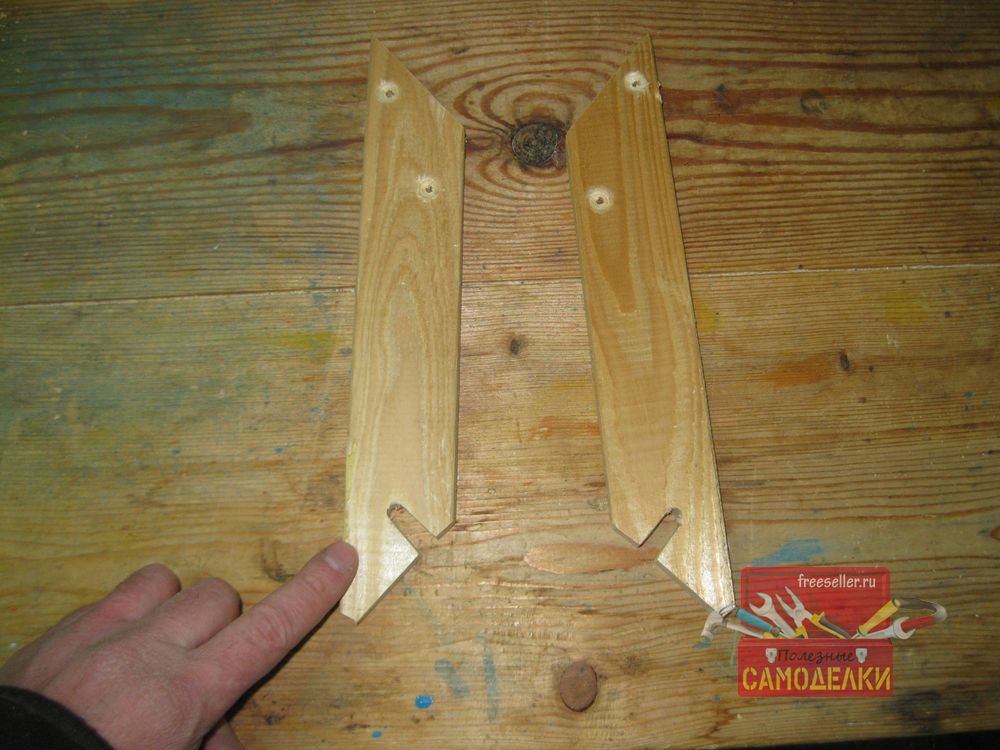

После этого, я сделал два вот таких раскоса с отверстиями и выпилами, для того, чтобы их можно было крепить к планкам при помощи болтов с барашковыми гайками.


Затем привернул эти раскосы к ножкам при помощи шурупов.

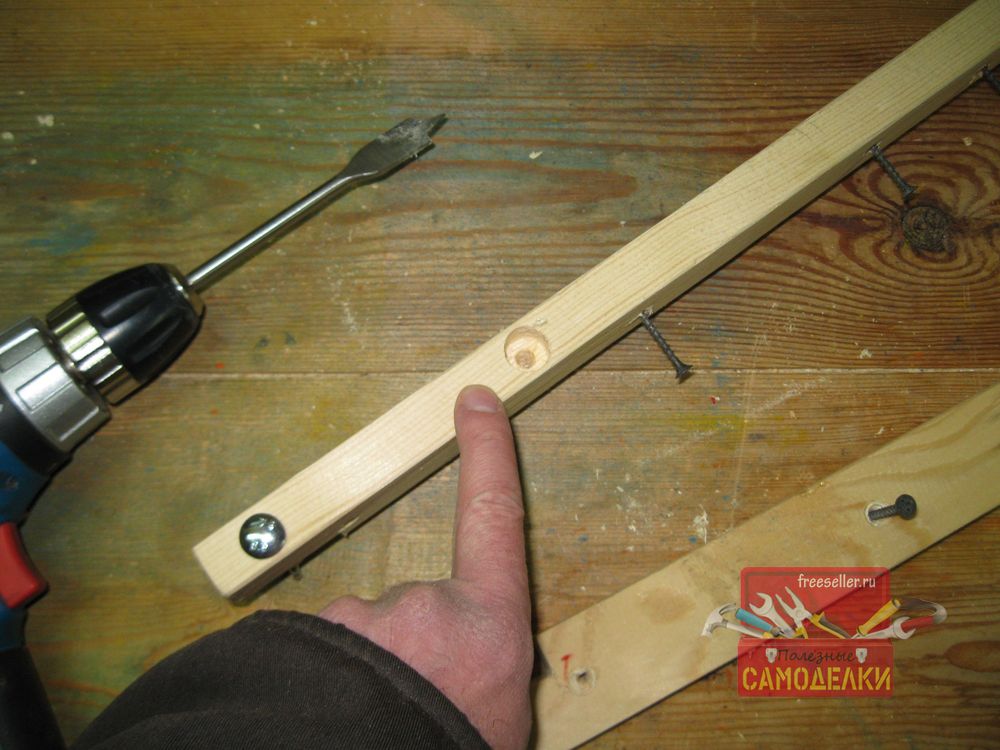

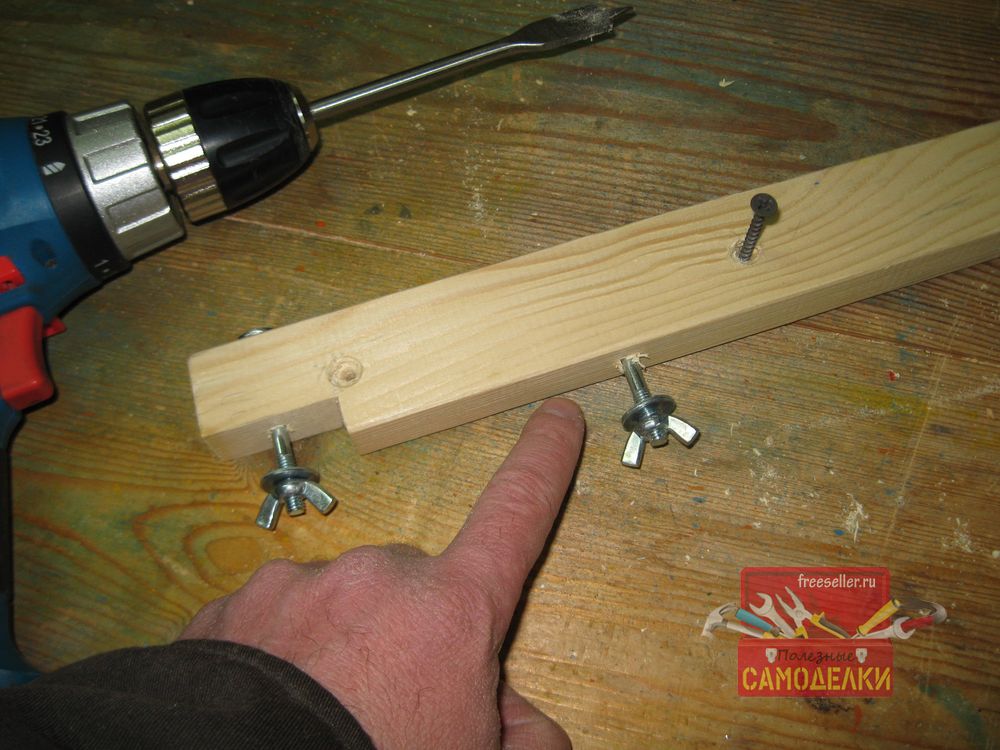

А для крепления других концов раскосов, я просверлил в опорных планках, еще по одному отверстию диаметром 6 мм. Ну, а поскольку эти планки достаточно широкие, просверлил в них перовым сверлом, глухие отверстия диаметром 16 мм, под головки мебельных болтов.


Затем вставил в эти отверстия мебельные болты с барашковыми гайками.

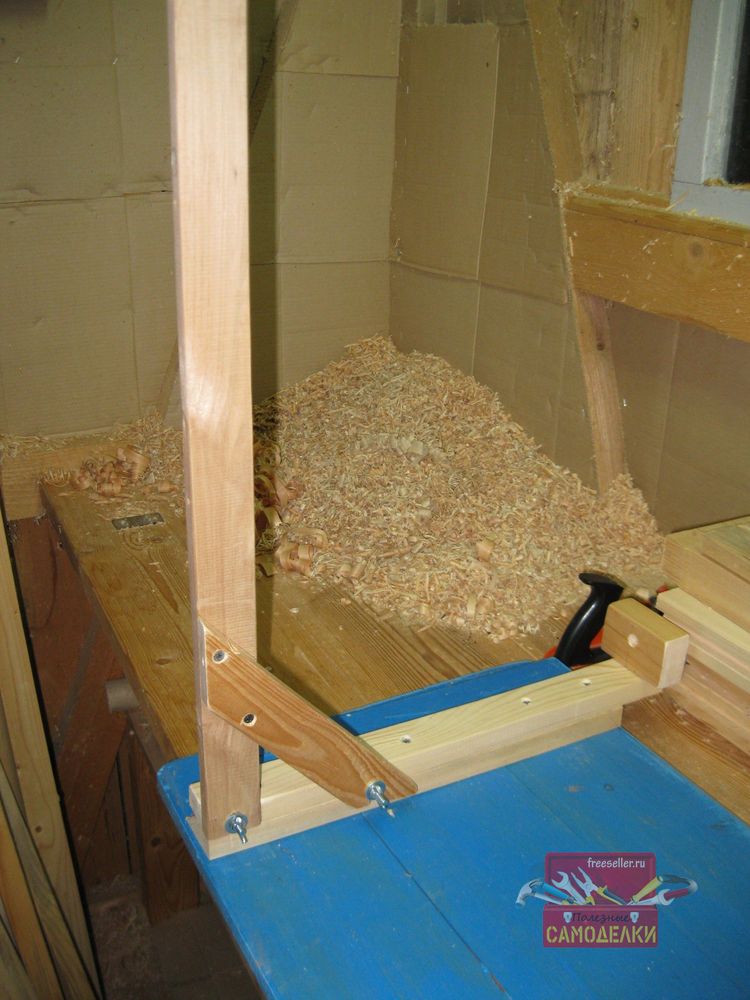

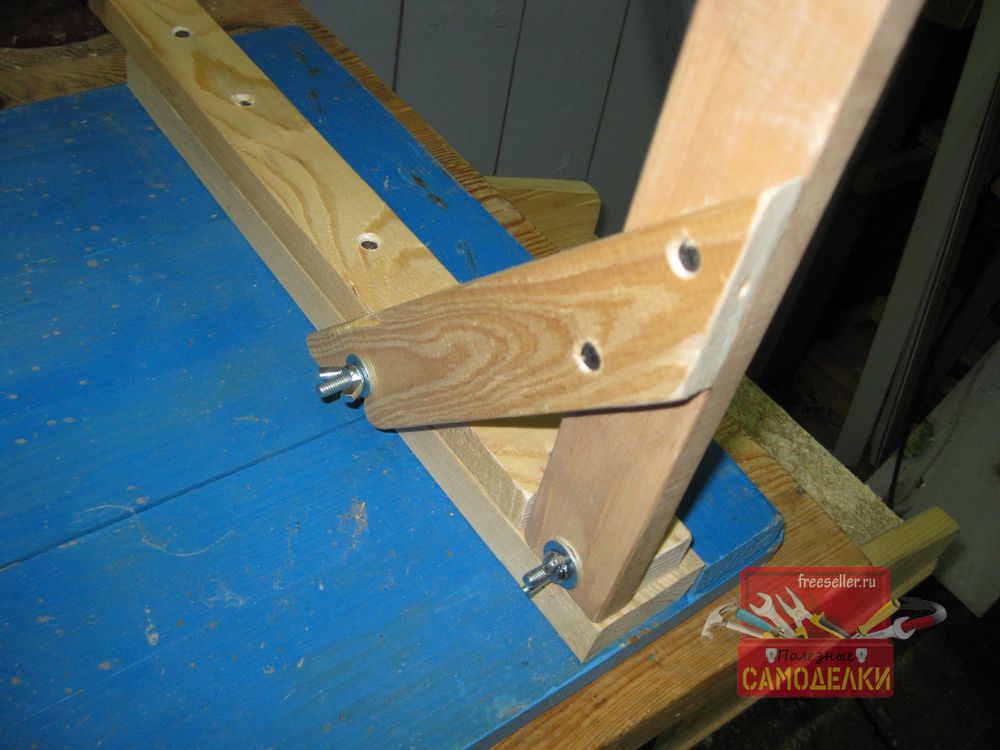

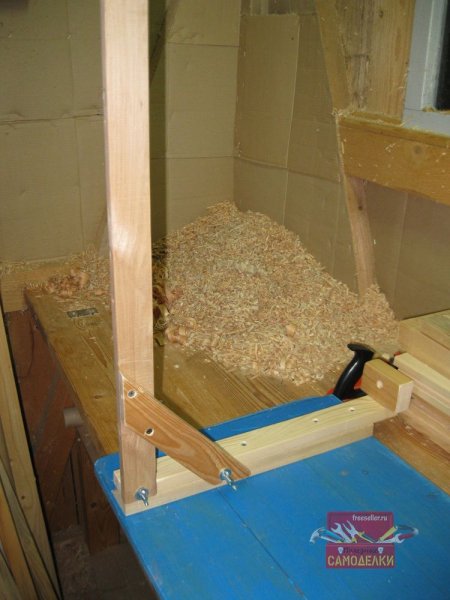

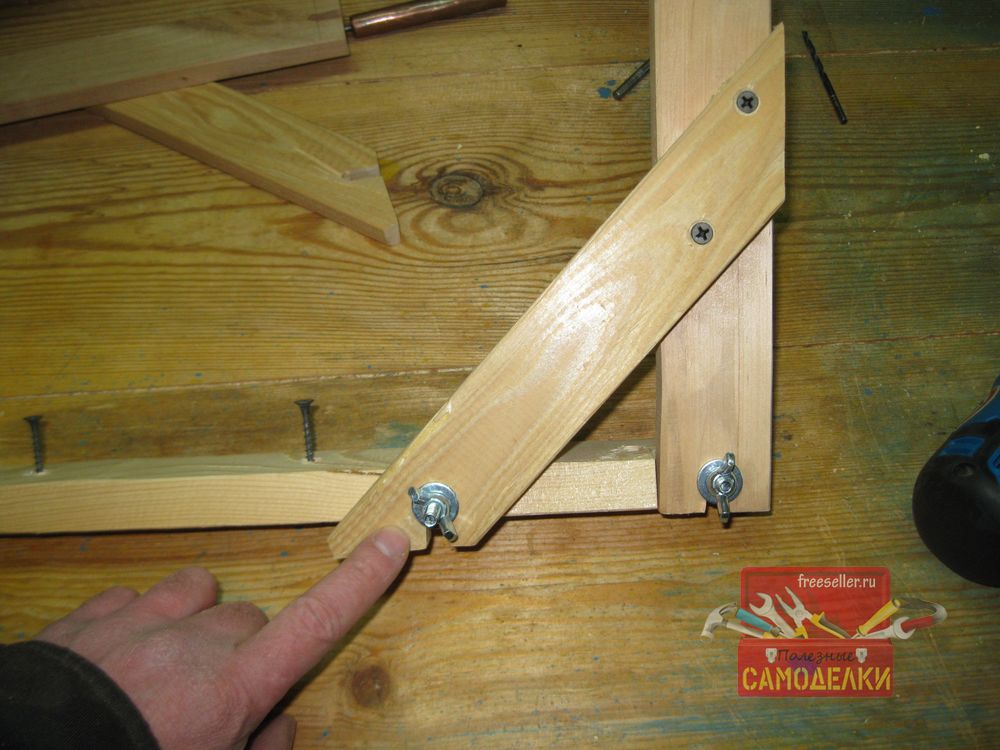

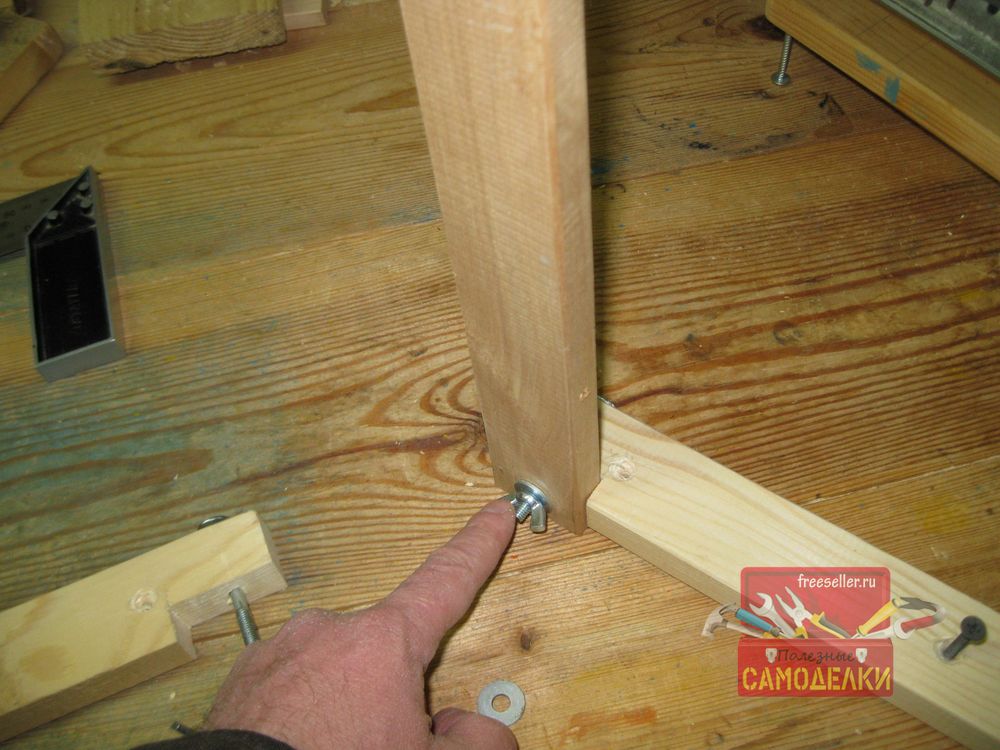

И закрепил на эти болты, ножки вместе с раскосами.

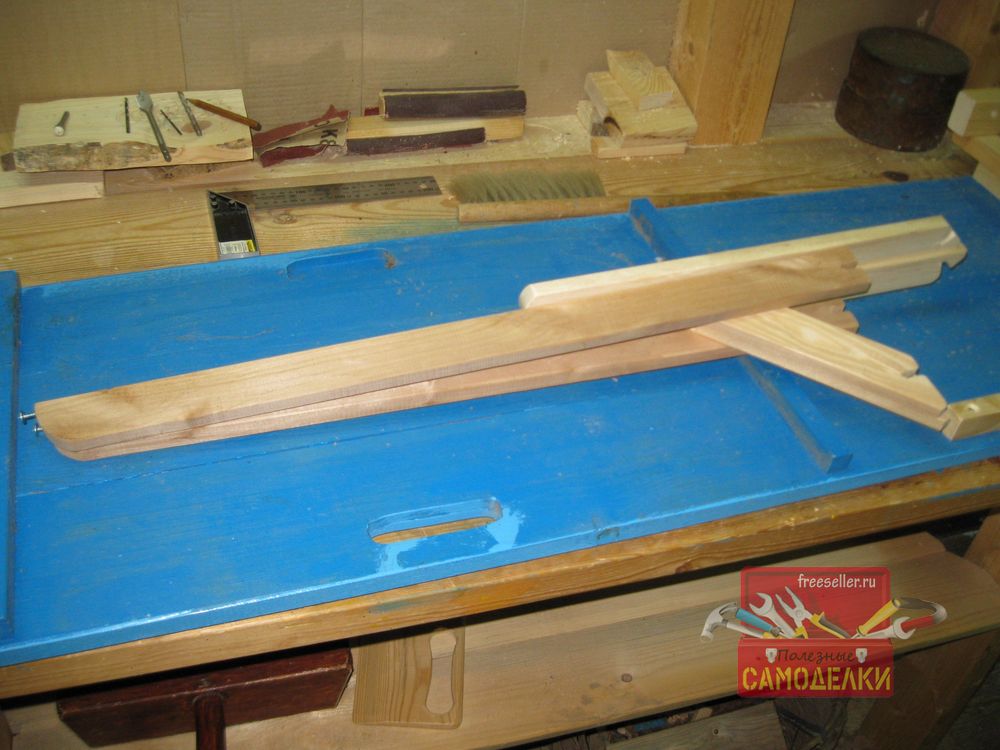

Теперь осталось сделать еще комплект раскосов, чтобы придать ножкам жесткость в другой плоскости. Для этого я сделал два вот таких раскоса, также с отверстиями и выпилами на концах.

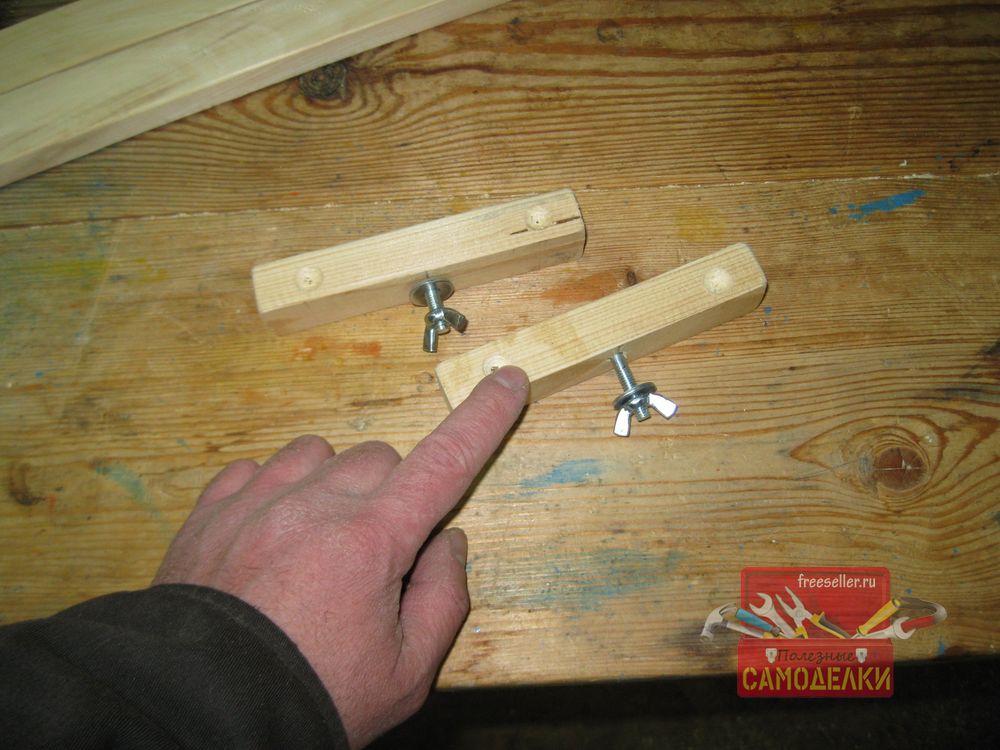

А также сделал два брусочка с мебельными болтами и барашковыми гайками для крепления этих раскосов.

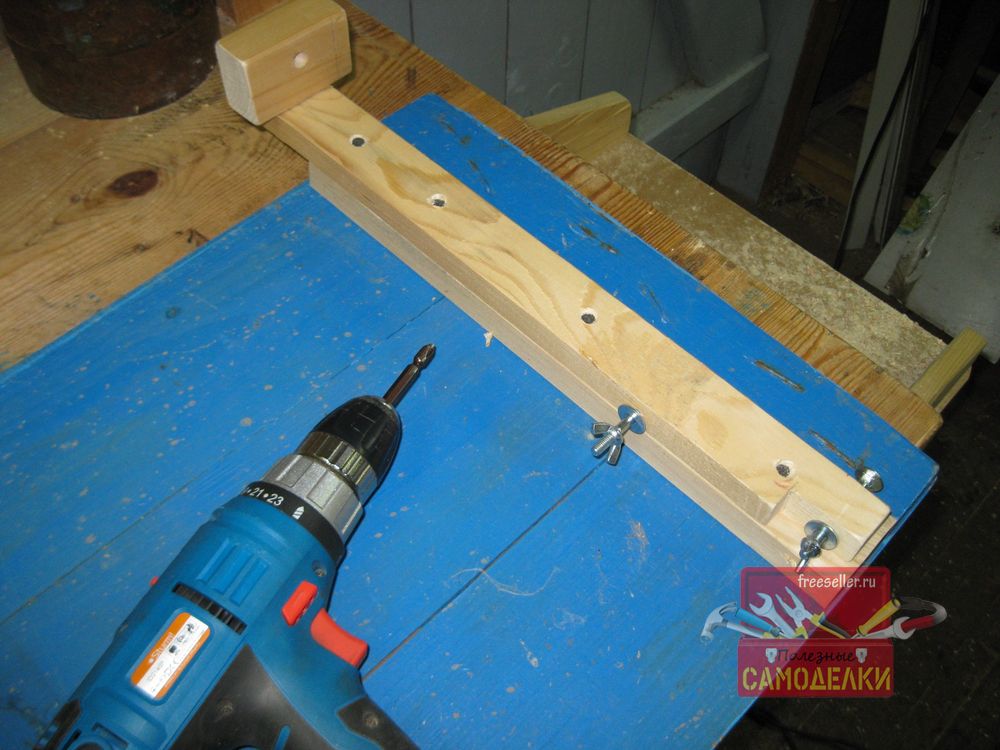

После этого, я окончательно привернул опорные планки к столешнице, причем привернул их прямо к старым планкам.

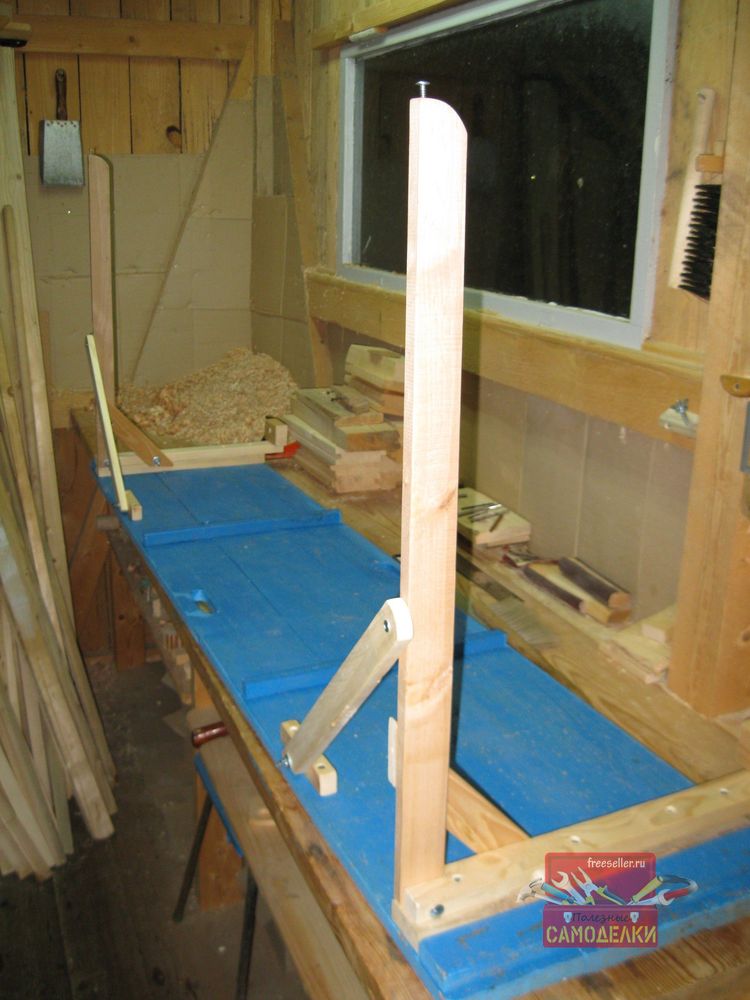

И прикрепил к этим планкам ножки столика.

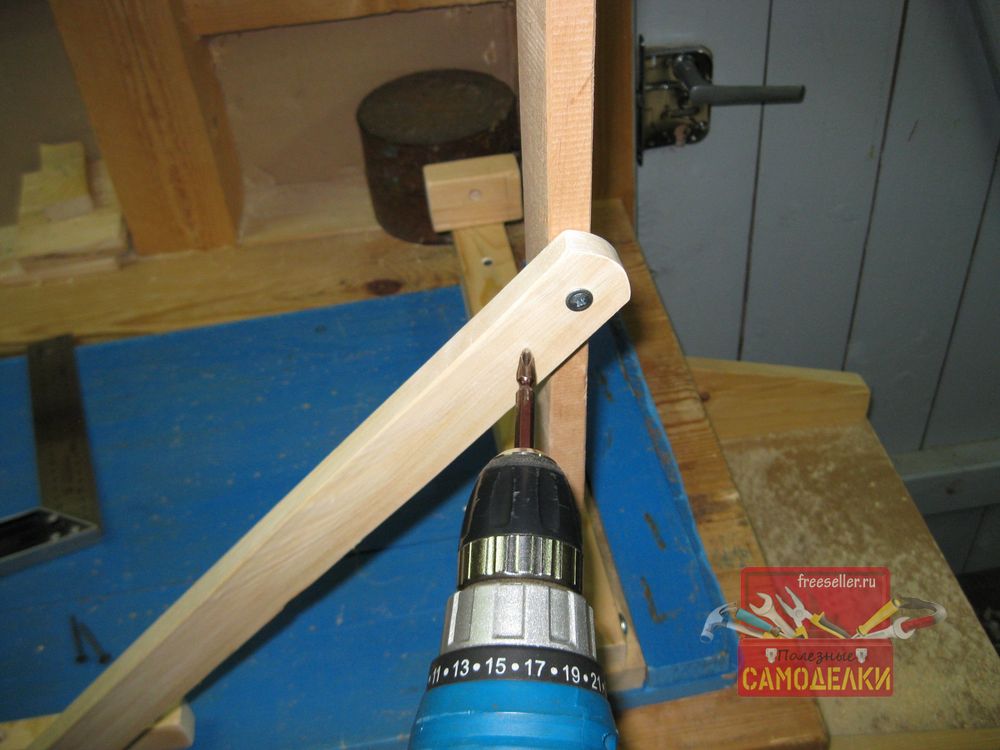

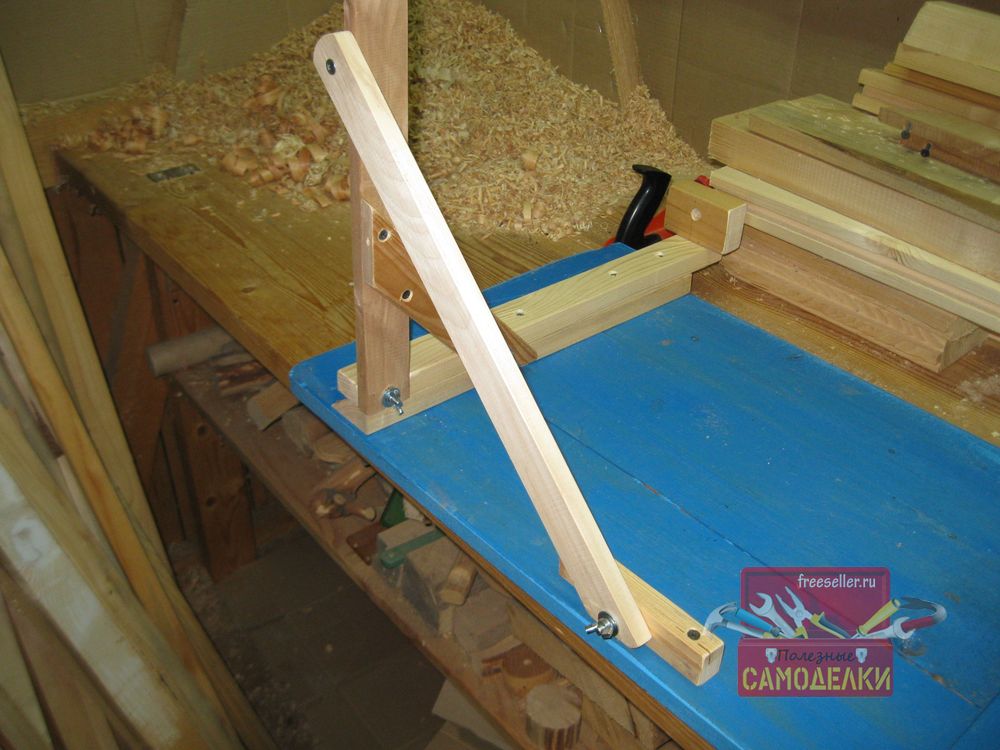

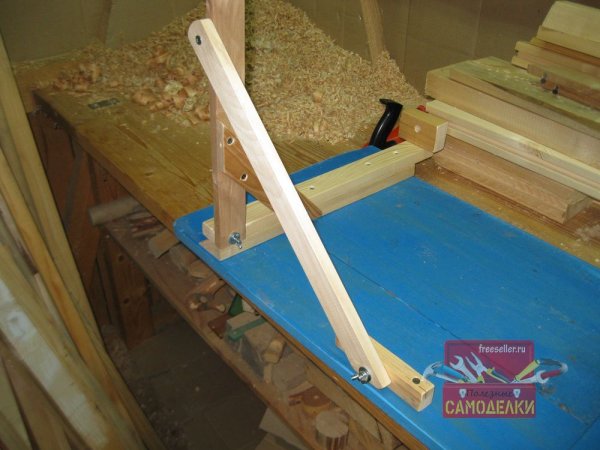

Затем привернул к ножкам длинные раскосы при помощи шурупов с прессшайбой так, чтобы они могли поворачиваться.

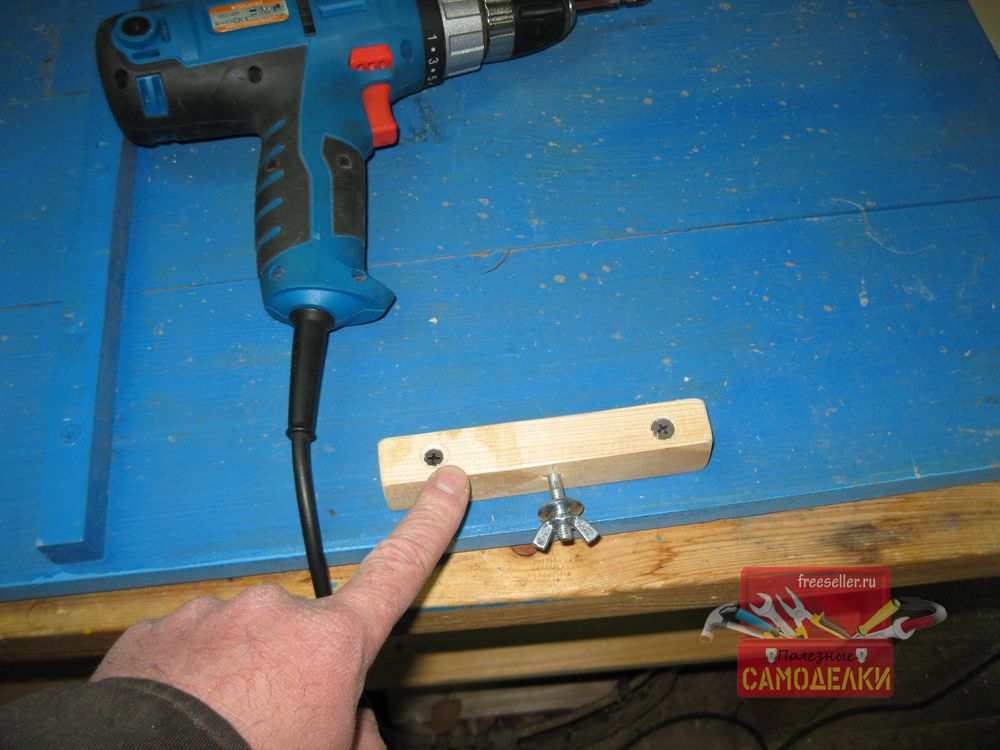

А к самой столешнице, с двух сторон привернул шурупами два брусочка для крепления раскосов.

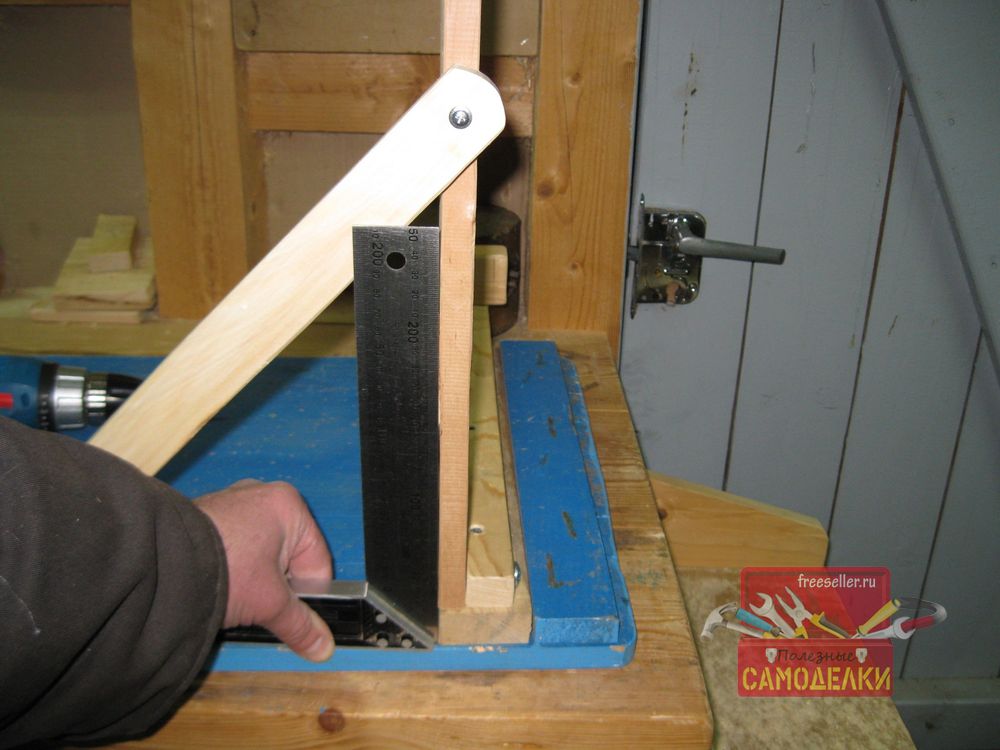

При этом выбрал такое положение брусочков, чтобы при креплении к ним раскосов, ножки были перпендикулярно столешнице.

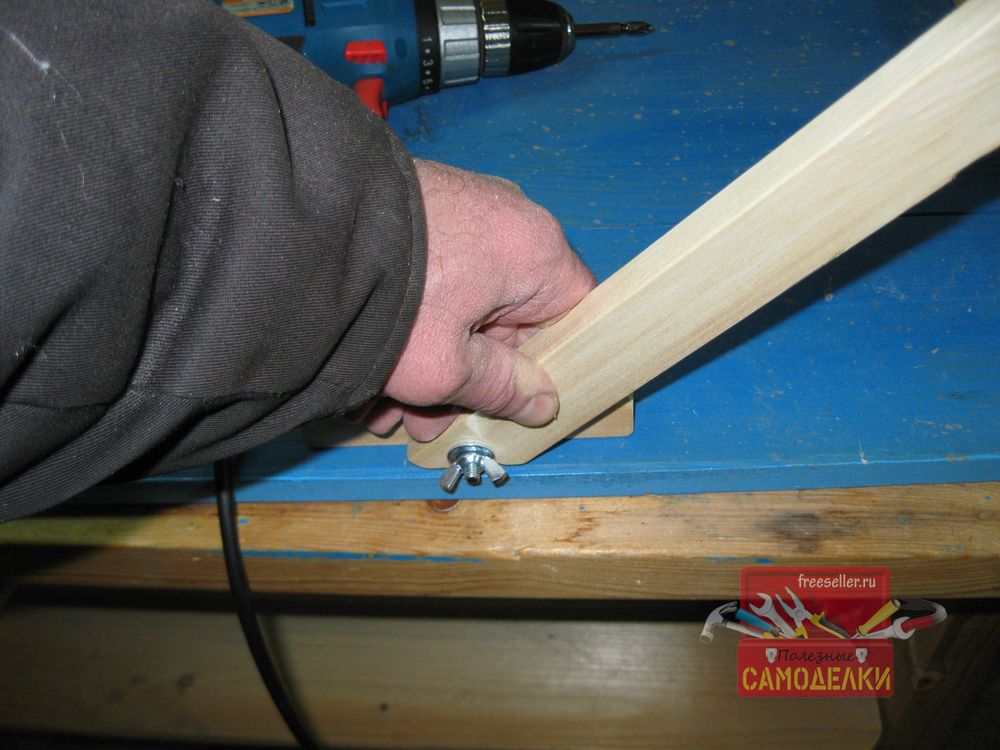

Ну, а затем окончательно закрепил раскосы.

И вот доработанный столик для рассады, по сути, готов!

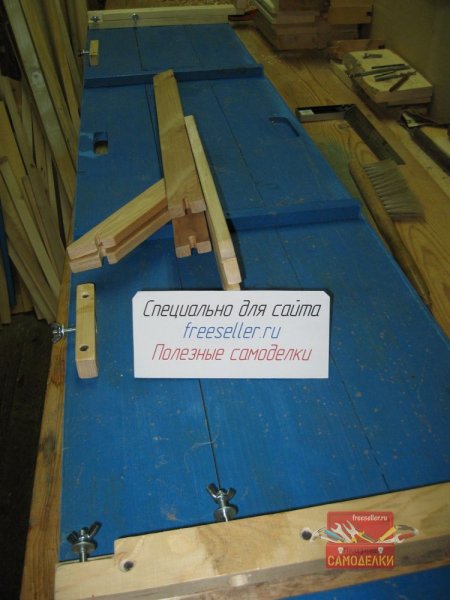

Теперь ножки очень быстро устанавливаются на столешницу и еще быстрее снимаются с нее. Причем в снятом положении, ножки имеют довольно компактный вид.

Подвешивание столика

Теперь осталось только ввернуть в стену под подоконником, сантехнические шпильки, для подвешивания столика.

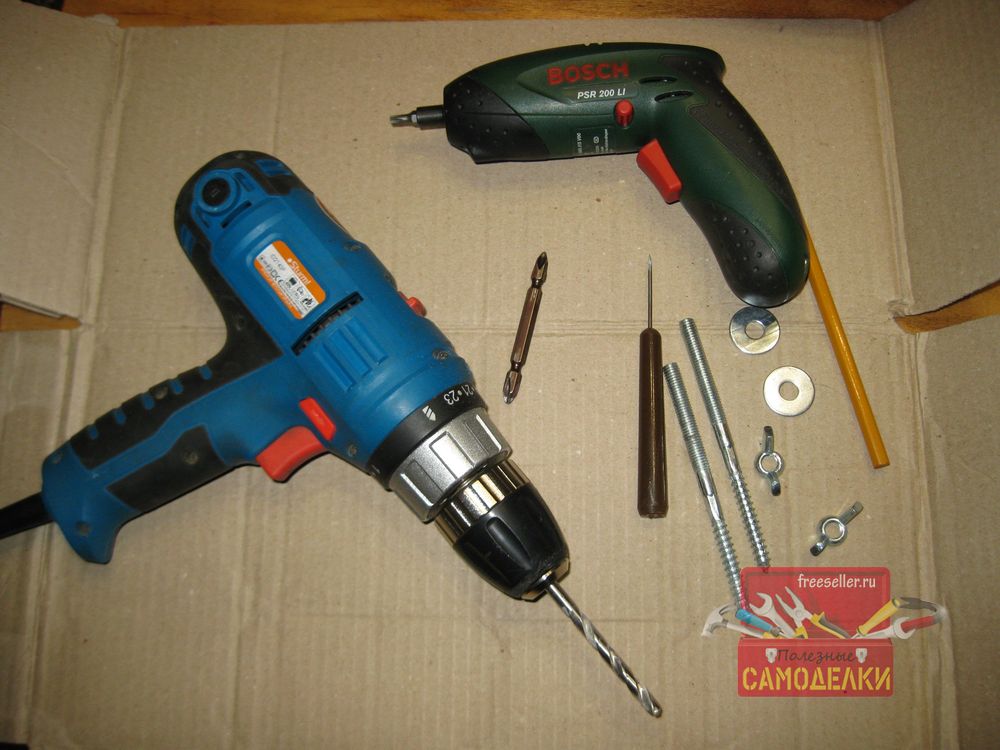

Для этого, помимо самих шпилек М8 с шайбами и барашковыми гайками, мне понадобилась дрель со сверлом диаметром 6 мм, а также я дополнительно задействовал шуруповерт с битой Т26.

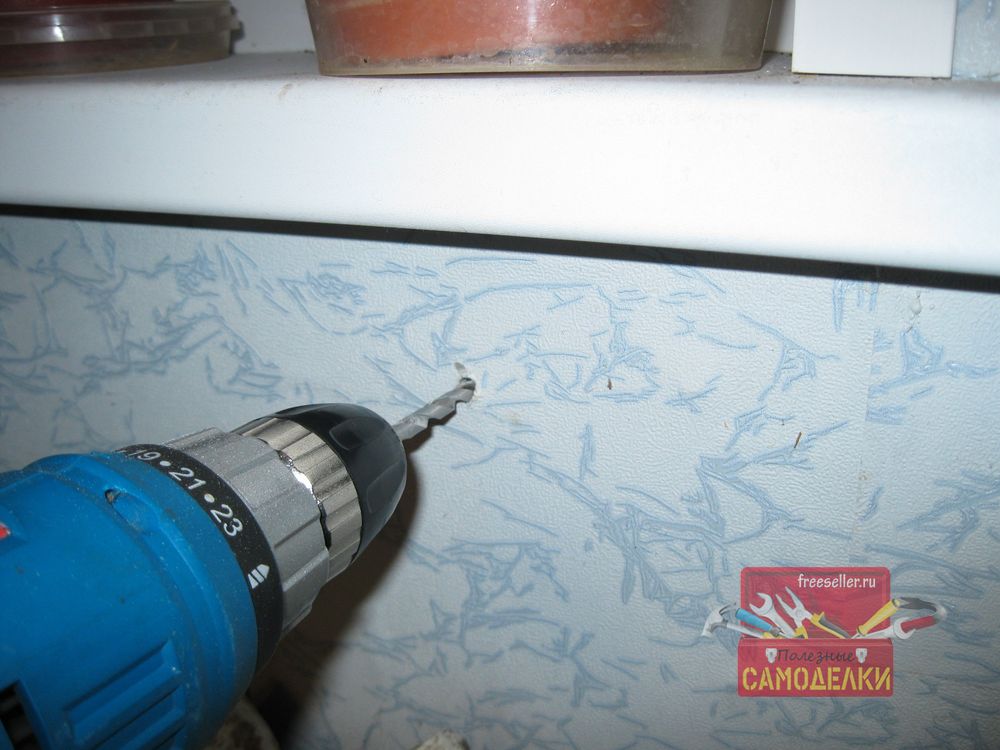

Сначала я просверлил в стене под подоконником (там находится брус 20х20 см.), два отверстия под шпильки, диаметром 6 мм.

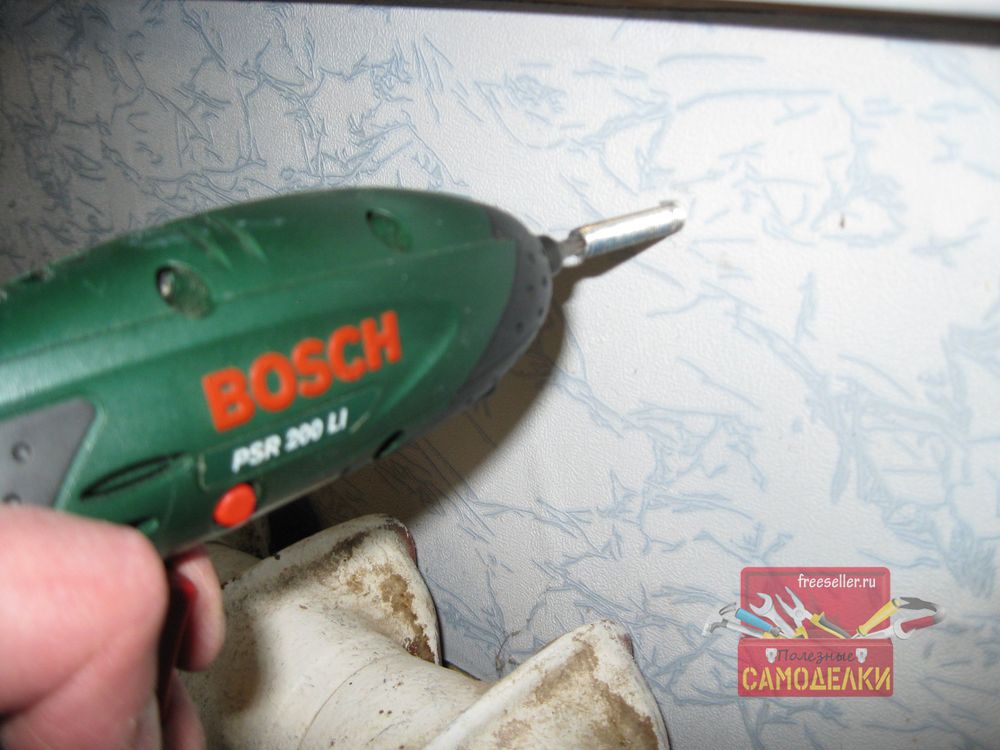

А затем ввернул в них сами шпильки.

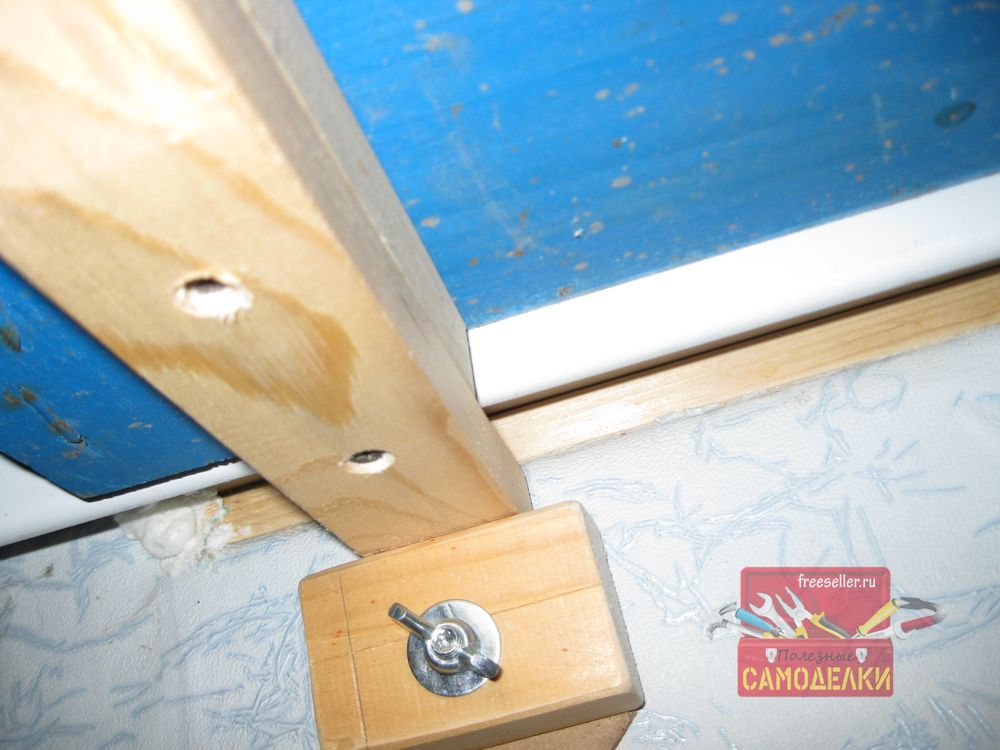

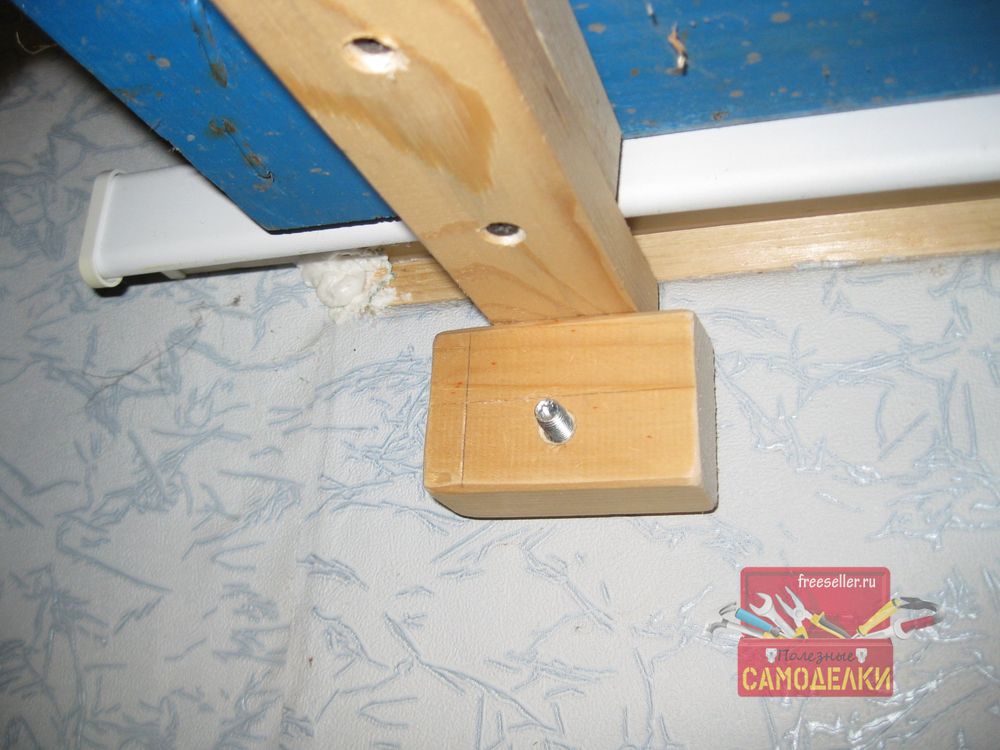

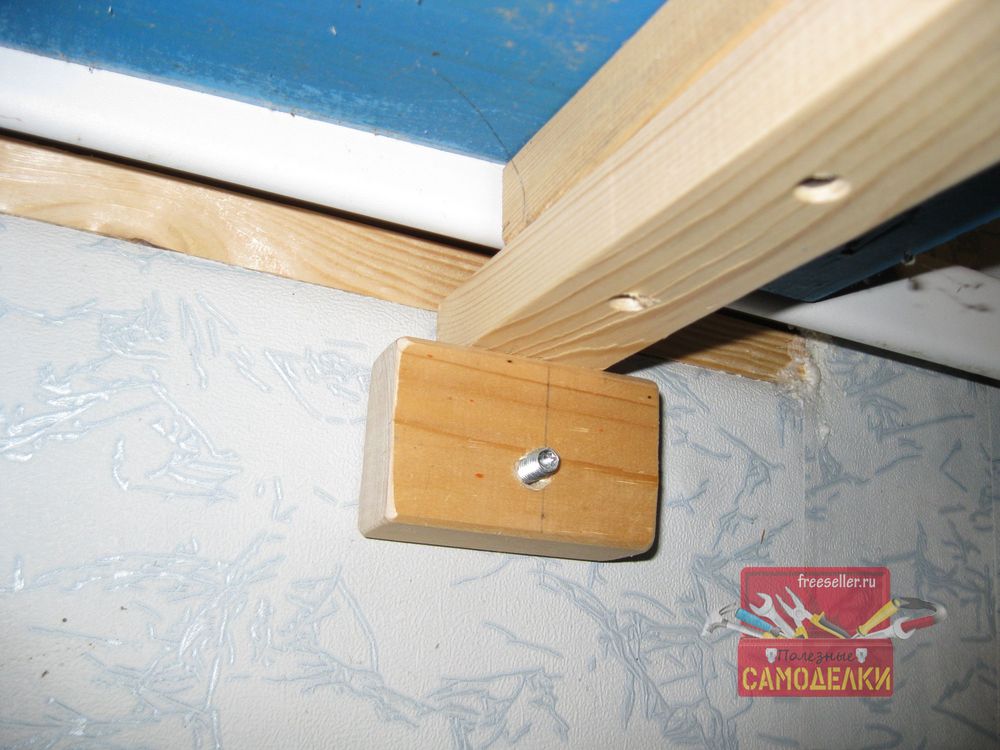

После этого, осталось установить на столешницу ножки с раскосами и повесить столешницу на шпильки, надев на них брусочки, прикрепленные снизу к опорным планкам.


И закрепить их при помощи барашковых гаек.


Таким образом, получается, что столик одной стороной крепится к стене, а другая его сторона стоит на ножках.

Фотографии готового приоконного столика

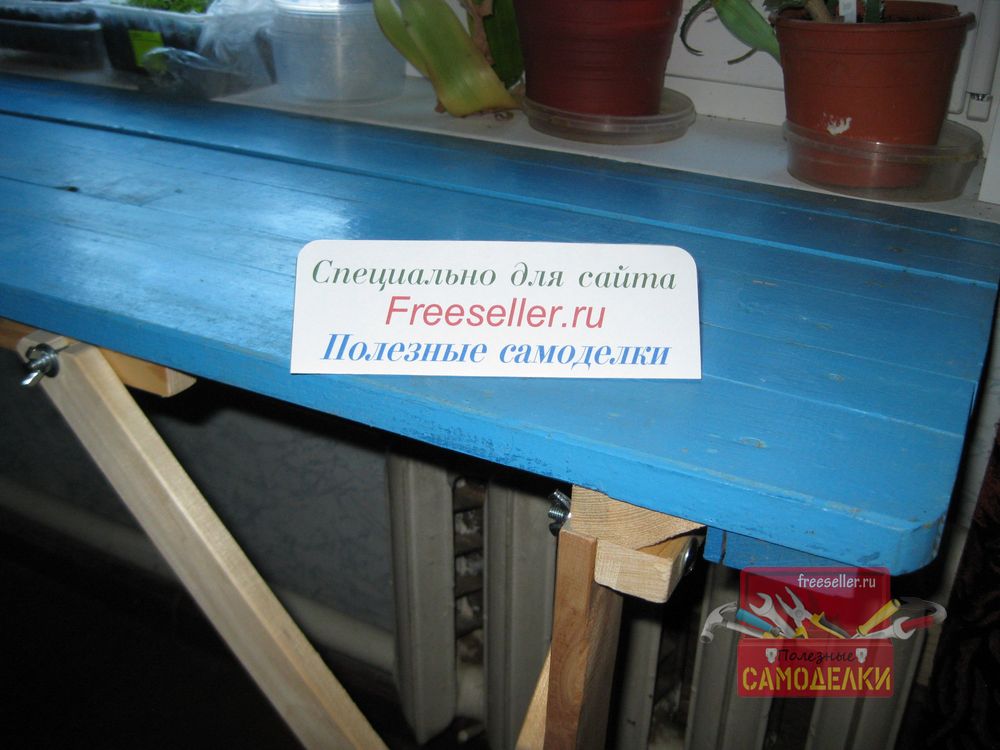

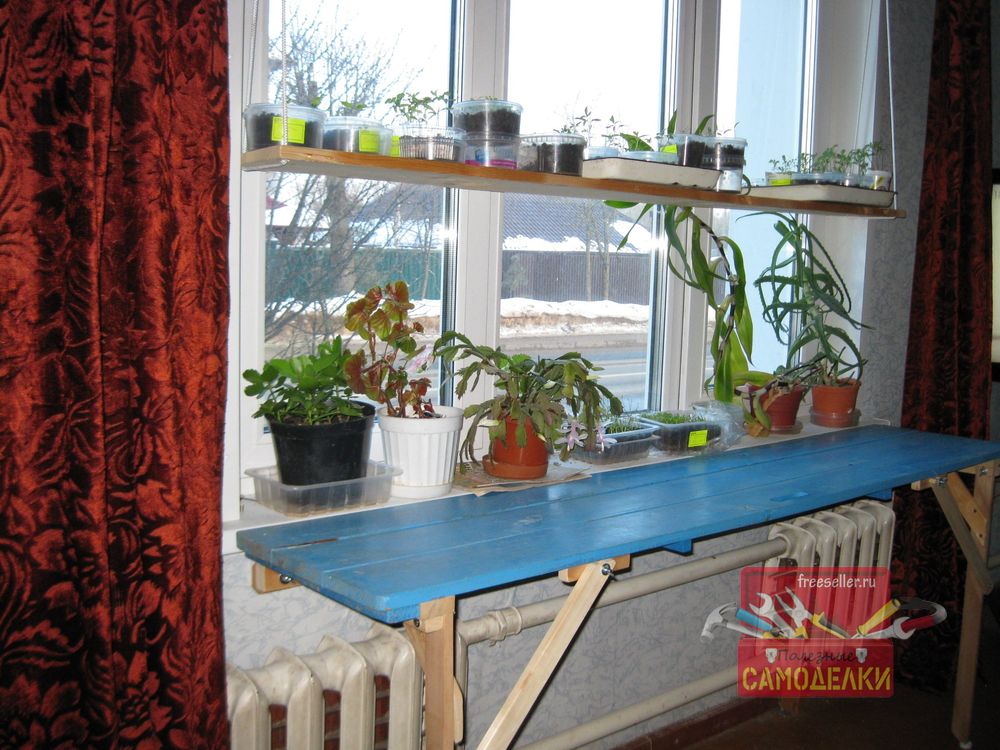

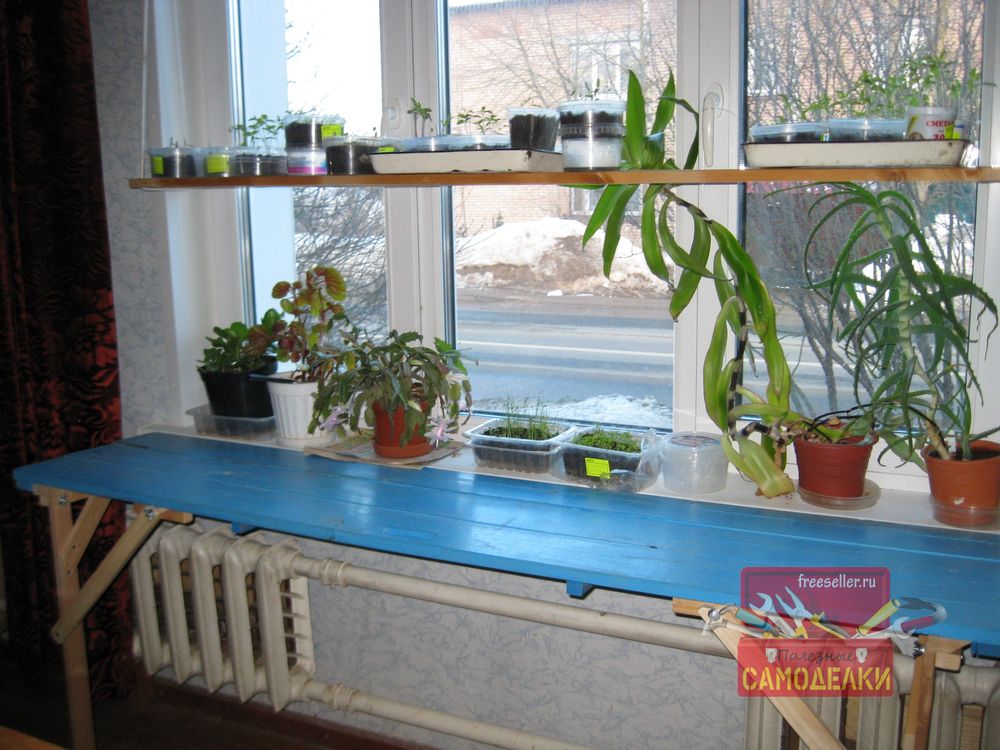

Вот общий вид установленного столика.

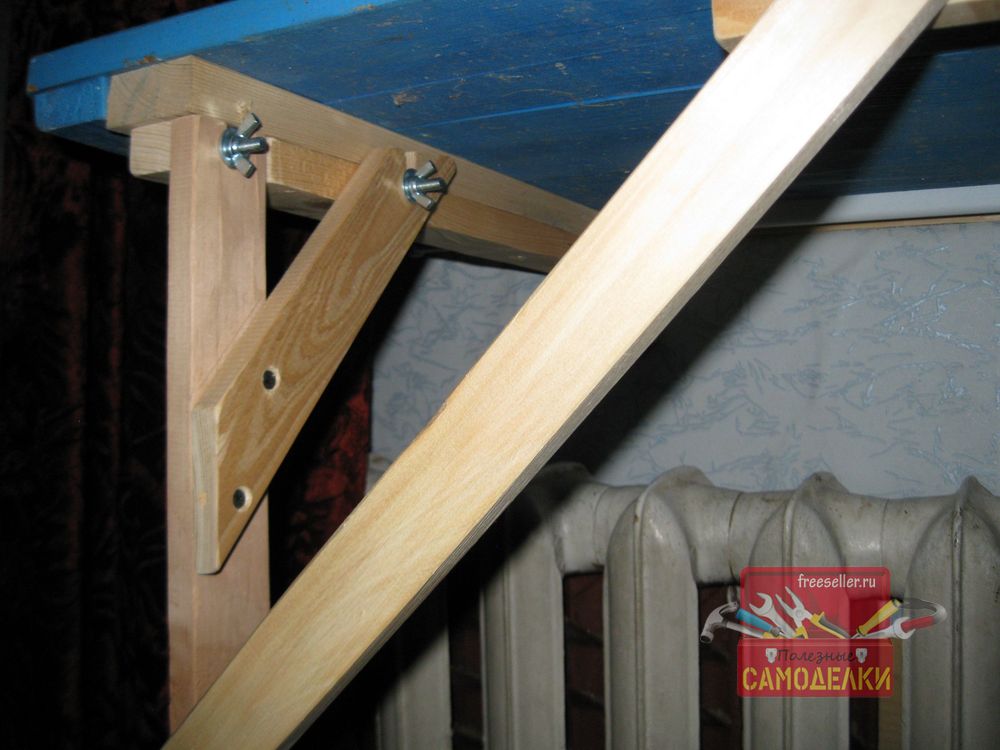

А вот вид сбоку, одной из ножек с раскосами.


Как видно, столик теперь примыкает к подоконнику, а не лежит на нем, что дает еще больше места для рассады. Кроме того, достигнута и другая цель: теперь столик очень быстро, устанавливается и разбирается и для этого не требуется никаких дополнительных инструментов.
Теперь, пожалуй, еще нужно покрасить ножки и раскосы столика, да и сам столик перекрасить (лучше всего в белый цвет). Но это я сделаю летом, когда будет тепло.
Ну и на этом, у меня, пожалуй, все! Всем пока и хороших условий для выращивания рассады!
