Самодельная струбцина из пистолета для герметика

  • Опубликовано: 4 апреля 2018

Самодельная струбцина из пистолета для герметика


Опыт изготовления струбцины из старого сломанного пистолета для герметика.


Собрал струбцину из старого сломанного пистолета, который не стал ремонтировать, а дал ему второй шанс ещё поработать. На глаза попались ещё советские мебельные уголки - они и стали основными деталями моей конструкции. В качестве прижимных губок использовал толстую фанеру.

Необходимые материалы

Для сборки новой струбцины потребовалось минимум деталей:

  • сломанный пистолет для герметика;
  • мебельные уголки.
  • шпилька диаметром 4 мм и длиной примерно 150 мм;
  • лист фанеры толщиной 15 мм;
  • разные мелкие болтики с гаечками.

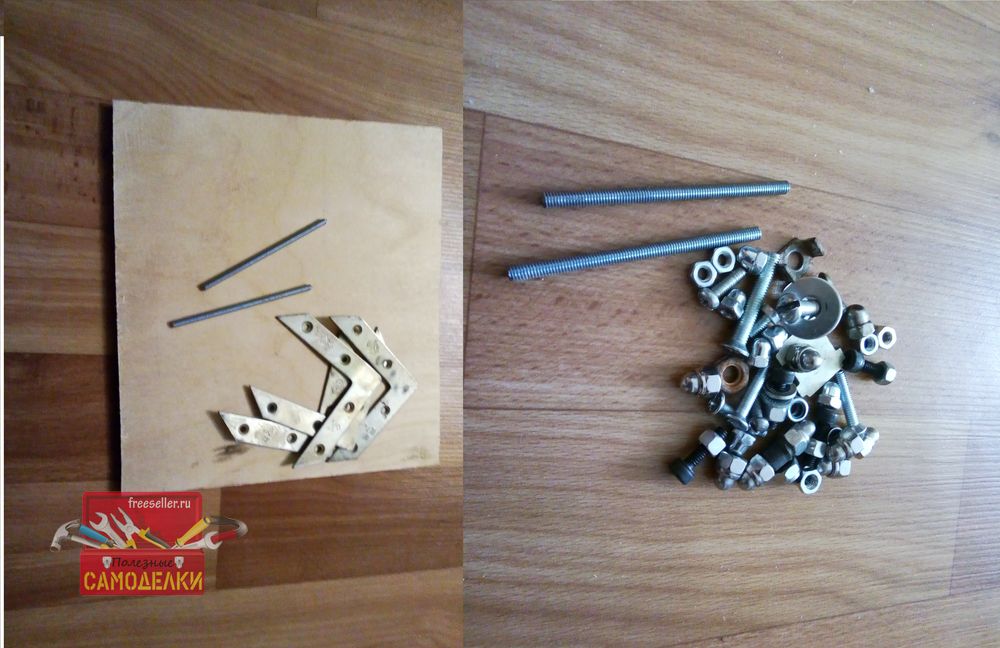

Материалы для изготовления струбцины из клеевого пистолетаМатериалы для изготовления струбцины из клеевого пистолета

Сборка струбцины

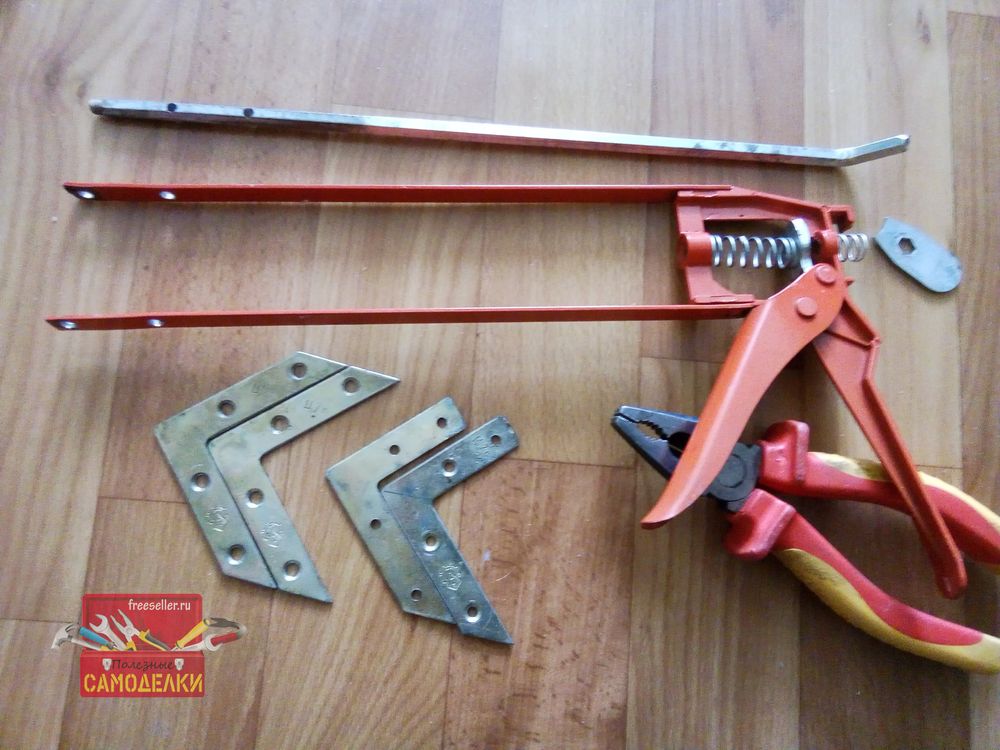

В направляющих и центральном штоке пистолета просверлил отверстия на равном расстоянии друг от друга (30 мм) под крепления уголков.


Сборка струбцины из пистолета для герметика


Из фанеры выпилил две детали размером 8 х 5.5 мм. В одной из них просверлил боковые отверстия под шпильки, а в другой - отверстия под упор направляющего штока и крепёжный винт впотай.


Сборка струбцины из пистолета для герметика

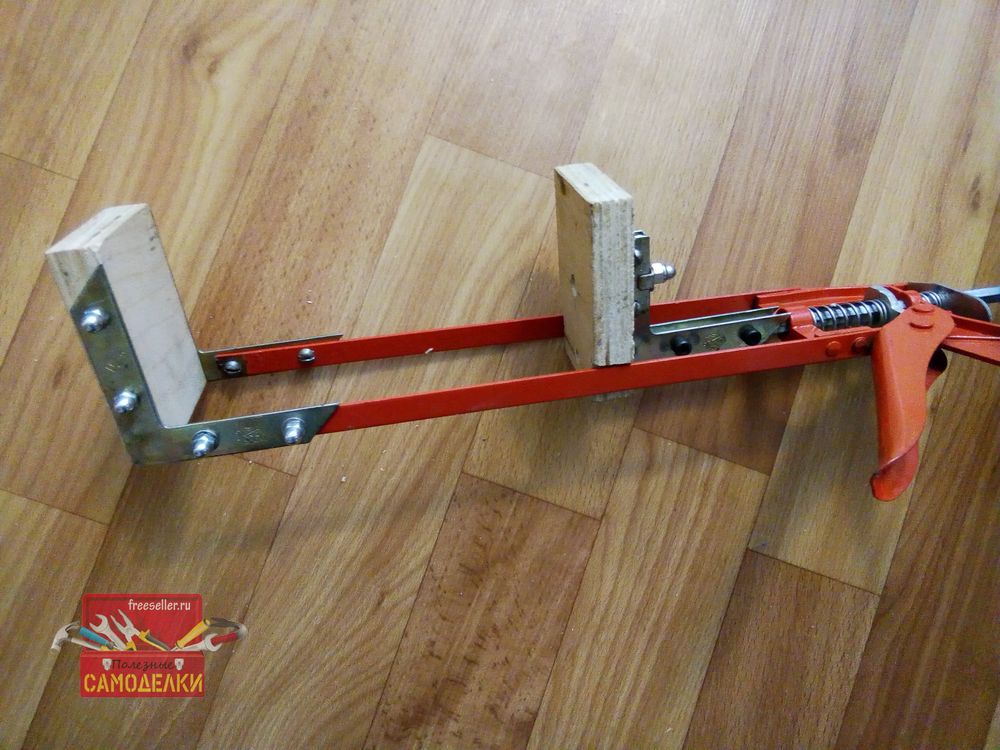

Закрепил все уголки.

  Самоделки. Струбцина из пистолета для герметика своими руками.


В процессе добавилась ещё одна деталь - ограничитель. Подходящую металлическую пластинку закрепил шурупами.


Самоделки. Струбцина из пистолета для герметика своими руками.

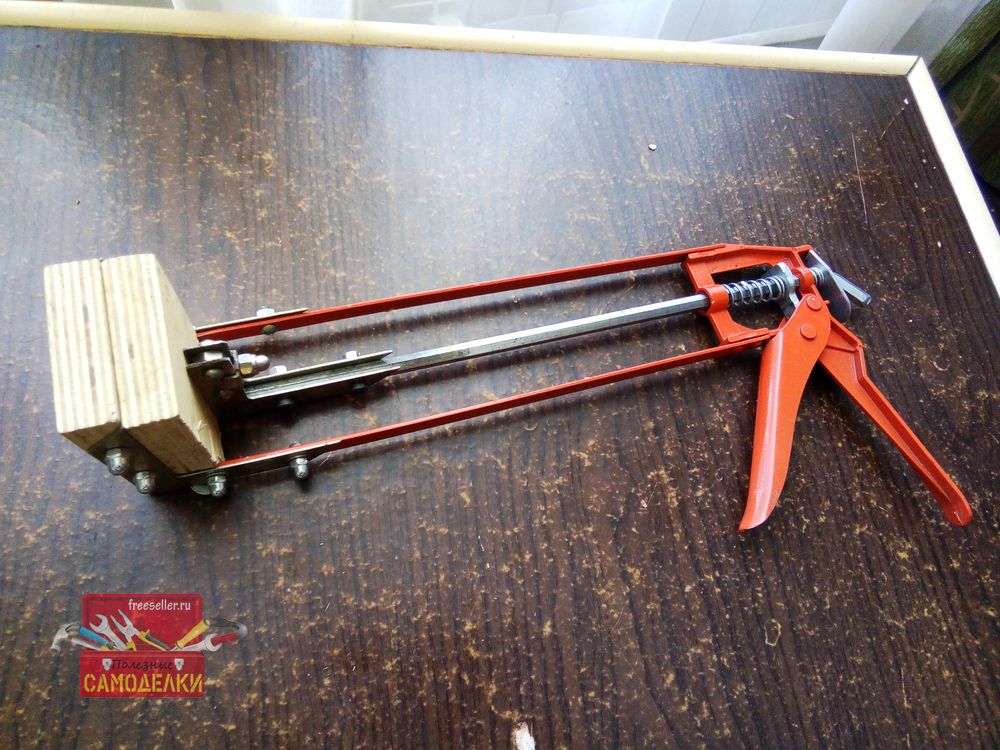

Собрал всю конструкцию целиком.


Самоделки. Струбцина из пистолета для герметика своими руками.


Принцип действия струбцины ничем не отличается от принципа действия пистолета для герметика. Ещё такая струбцина напоминает мини-тиски. С её помощью можно прижимать небольшие вещи при склеивании.
