Портативные колонки из компьютерных своими руками


Делаем портативные колонки из старых компьютерных  своими руками. Быстро и просто.


Лежали без дела компьютерные колонки. Решил сделать их для выхода на природу, то есть сделать им автономное питание. Питать решил от литий-ионных аккумуляторов.

  Самоделки. Портативные колонки из компьютерных своими руками.

Материалы и инструменты

Для переделки колонок нам понадобится:
  • колонки;
  • аккумуляторы;
  • контроллер заряда;
  • инструменты.

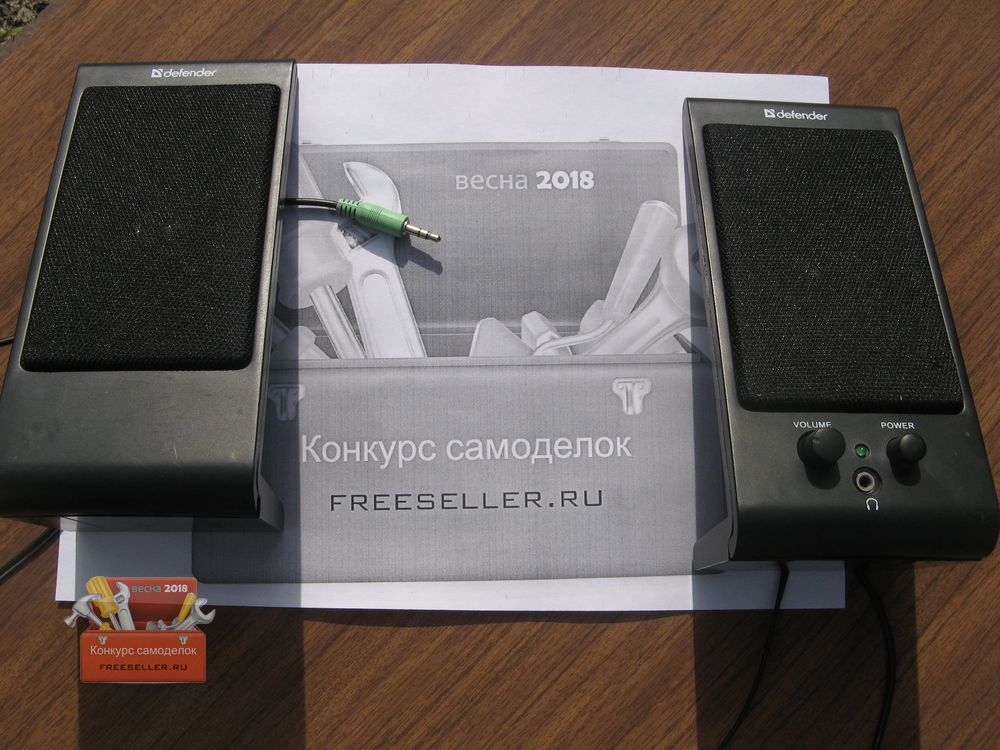

Компьютерные колонки - до переделки в портиивные

Переделка колонок

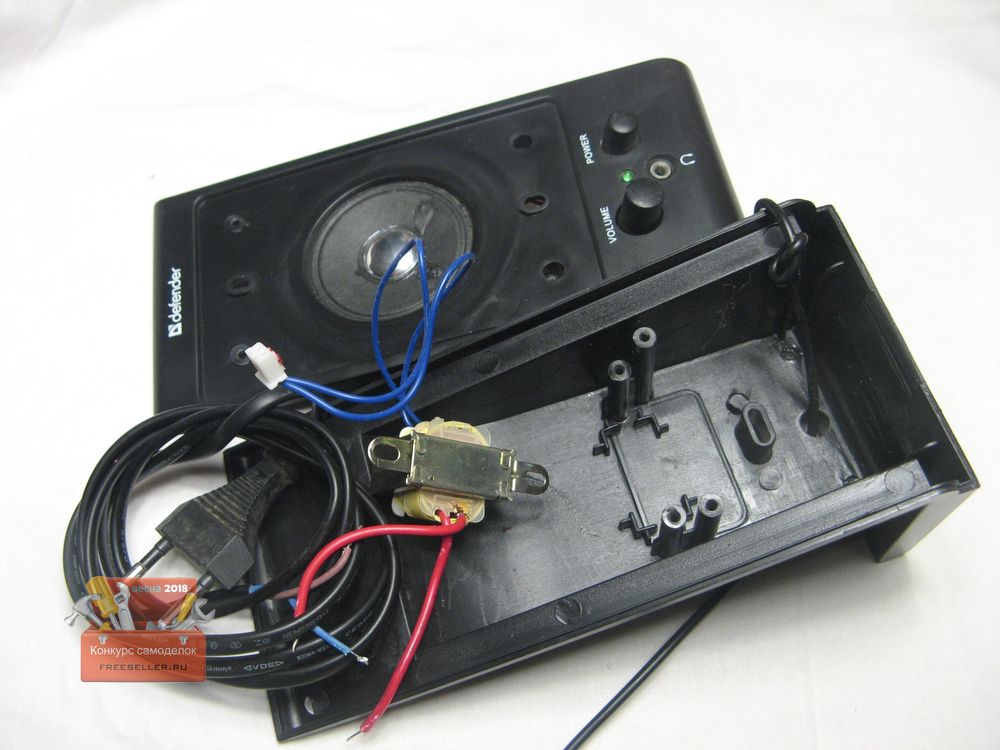

Разбираем колонки и отпаиваем трансформатор. Трансформатор гудит и греется у данного типа колонок. Подключен постоянно в сеть.

  Переделка компьютерных колонок в портативные

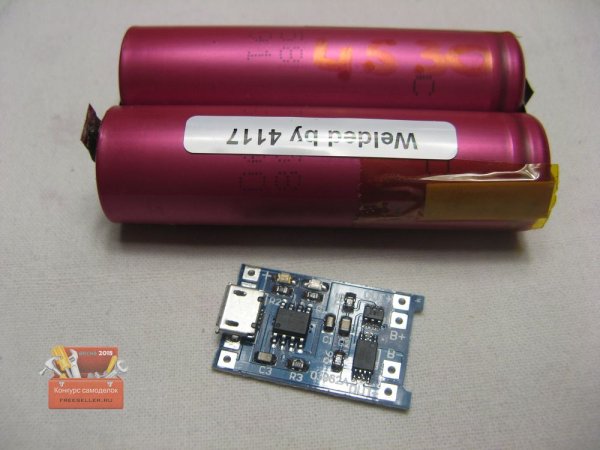

Сначала хотел питать колонки от аккумуляторов 18650, но они не влезали. Я забыл, что менял динамики в колонках на более мощные. Применил два литий-полимерных аккумулятора.

  Переделка компьютерных колонок в портативные

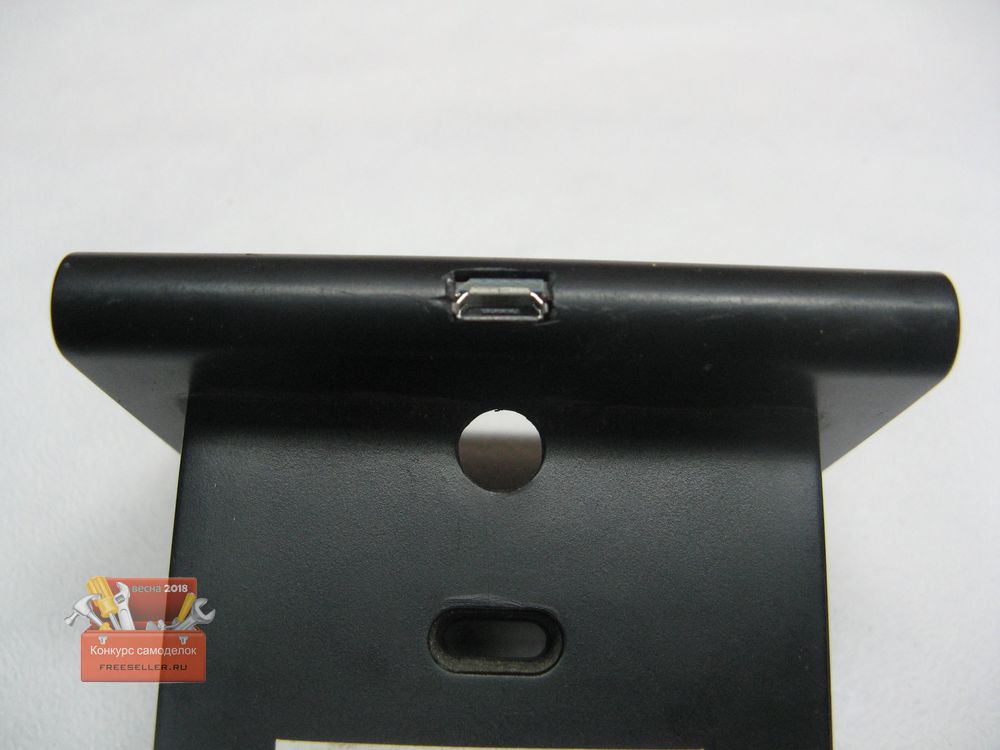

Заряжается наш аккумулятор через контроллер из Китая. В подошве одной колонки делаем вырез под разъем. Слегка подпилил плату и разъем стал как влитой.

  Переделка компьютерных колонок в портативные

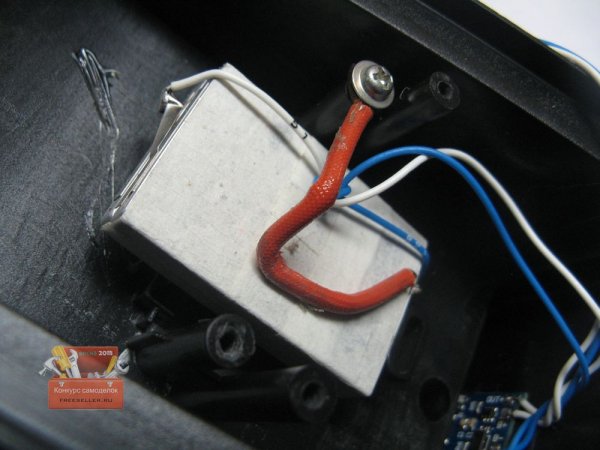

Аккумуляторы закрепил своеобразной скобой. Плату контроллера заряда, приклеил на двухсторонний скотч.

  Переделка компьютерных колонок в портативные

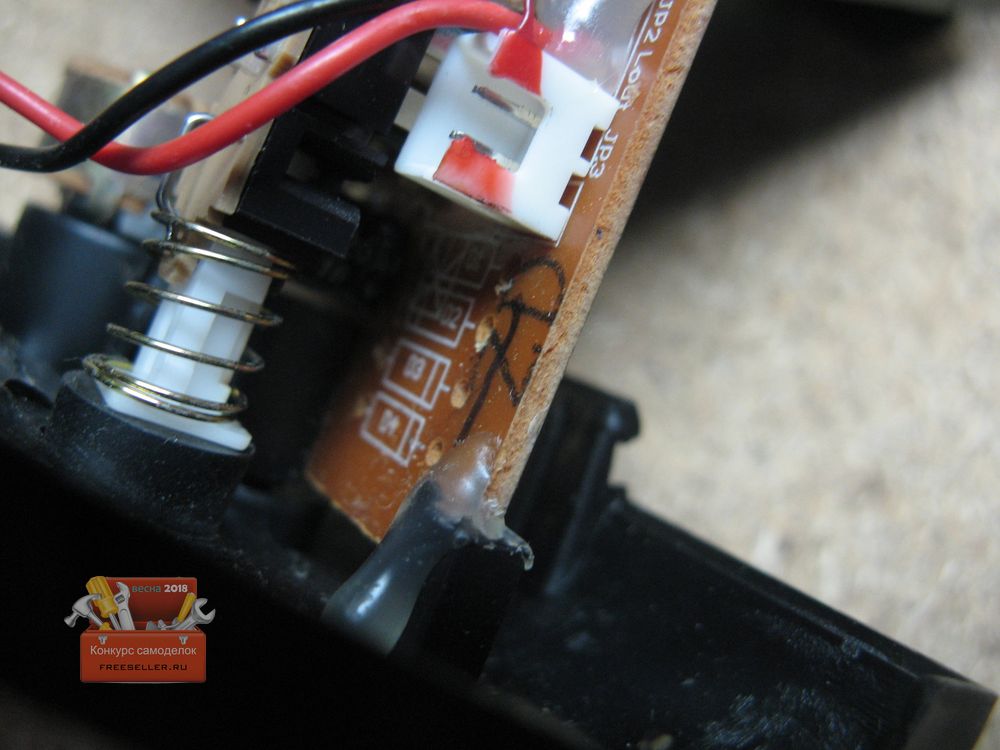

С трансформатора напряжение приходило на диодный мост, состоящий из диодов. Диоды выпаиваем. Провода с контроллера заряда, так как питание идет через него. Припаиваем на выход диодного моста, точней, где был выход с диодного моста, соблюдаем полярность.

  Переделка компьютерных колонок в портативные

Тестирование девайса

Подключаем к телефону. Все работает.

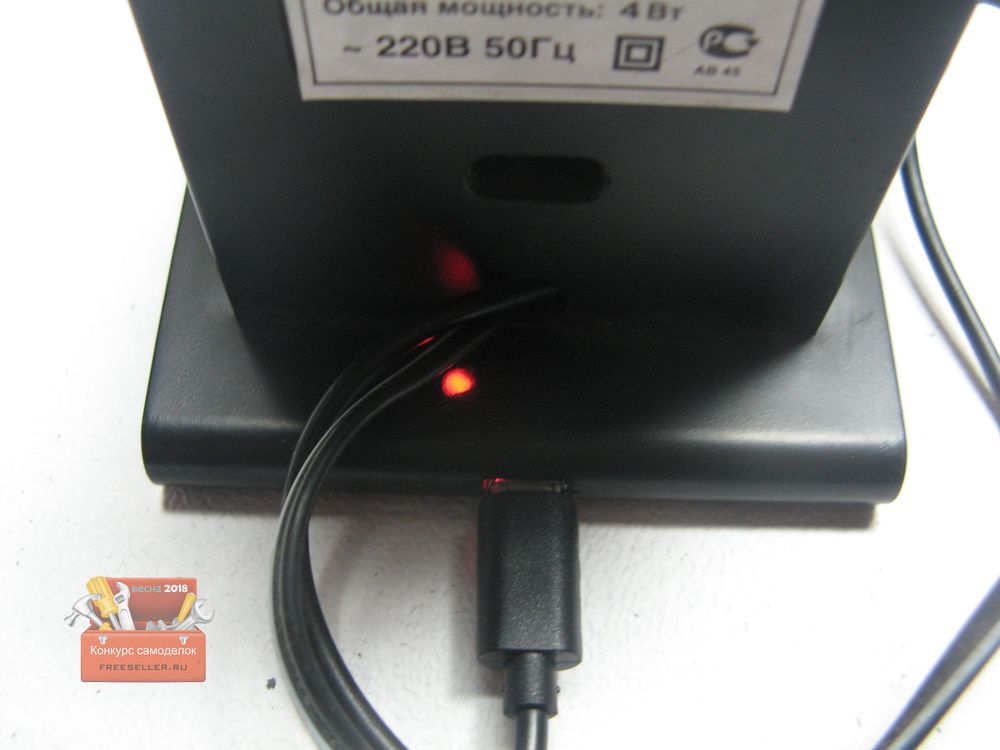

Над светодиодом платы контроллера сделал отверстие и залил термоклеем. Процесс заряда виден хорошо.

  Самоделки. Портативные колонки из компьютерных
Конкурс самоделок freeseller_ru Портативные колонки из компьютерных

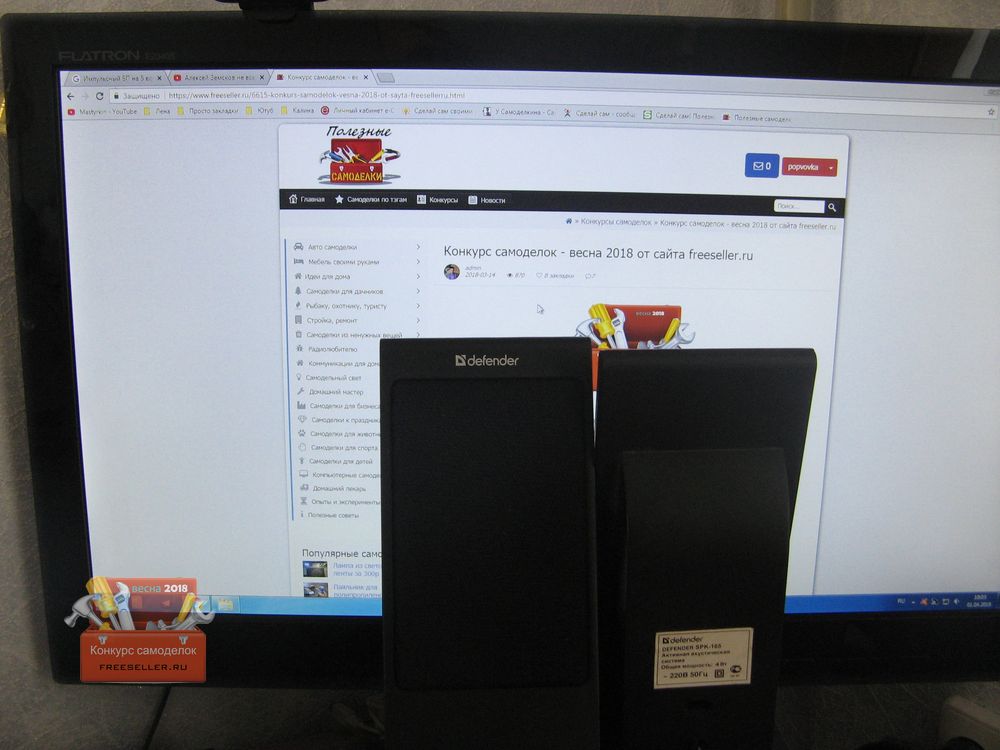

Такие вот колонки получились. Можно брать с собой на природу и не только.

Процесс сборки портативных колонок на видео

Сборку можно посмотреть на видео
