Небольшой поддон на верстак для сбора обрезков и опилок

Несложный в изготовлении поддон-совок, подвешиваемый с торца верстака для удобства сбора обрезков досок, а также опилок и стружки.
Привет всем любителям домашних самоделок!

Сегодня я хочу поделиться идеей изготовления небольшого поддона, подвешиваемого с торца верстака и служащего для сбора небольших обрезков деревянных заготовок и опилок. Такой поддон может использоваться также и в роли совка для сметания в него опилок, как с верстака, так и сбора их с пола.


Поддон для сбора обрезков и опилок на верстакПоддон для сбора обрезков и опилок на верстак

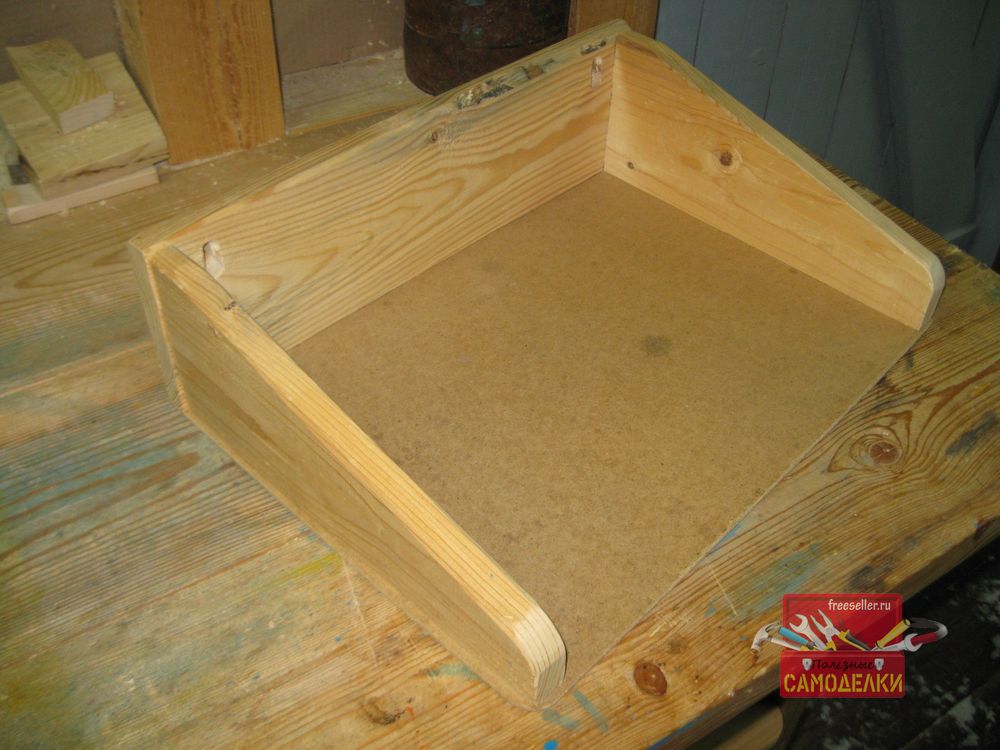

Внешний вид поддона


Вот внешний вид этого поддона.


Самодельный поддон для подвешивания на верстакСамодельный поддон для подвешивания на верстакСамодельный поддон для подвешивания на верстак

Надо отметить, что сделал я его еще года полтора назад, однако сразу не стал выкладывать на всеобщее обозрение, поскольку посчитал, что особого интереса для читателей эта самоделка не представляет.


Однако, как это часто бывает, в процессе эксплуатации оказалось, что такой поддон очень удобен. Сейчас я использую его очень часто, практически каждый раз, когда работаю с деревом. Поэтому, полагаю, что идея подобного поддона-совка (в той или иной модификации), может оказаться полезна и другим самодельщикам.



Начну с того, что идея такого поддона возникла еще несколько лет назад, и связано это было с тем, что очень часто распиловка различных досок, брусков или иных деревянных заготовок, производится на краю торца верстака.

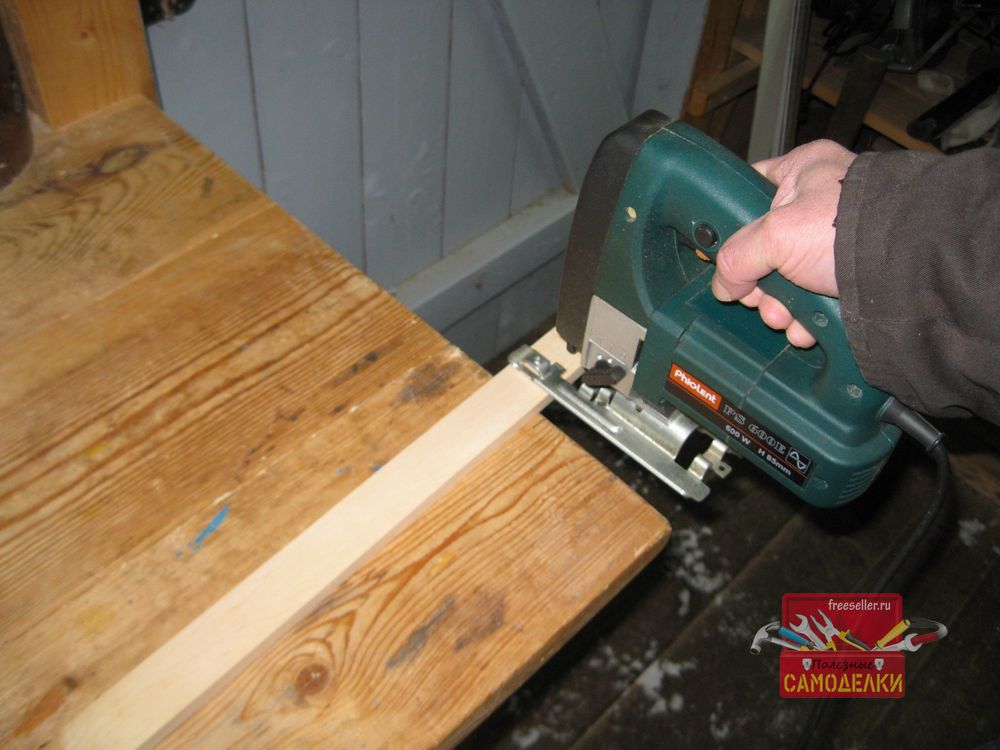

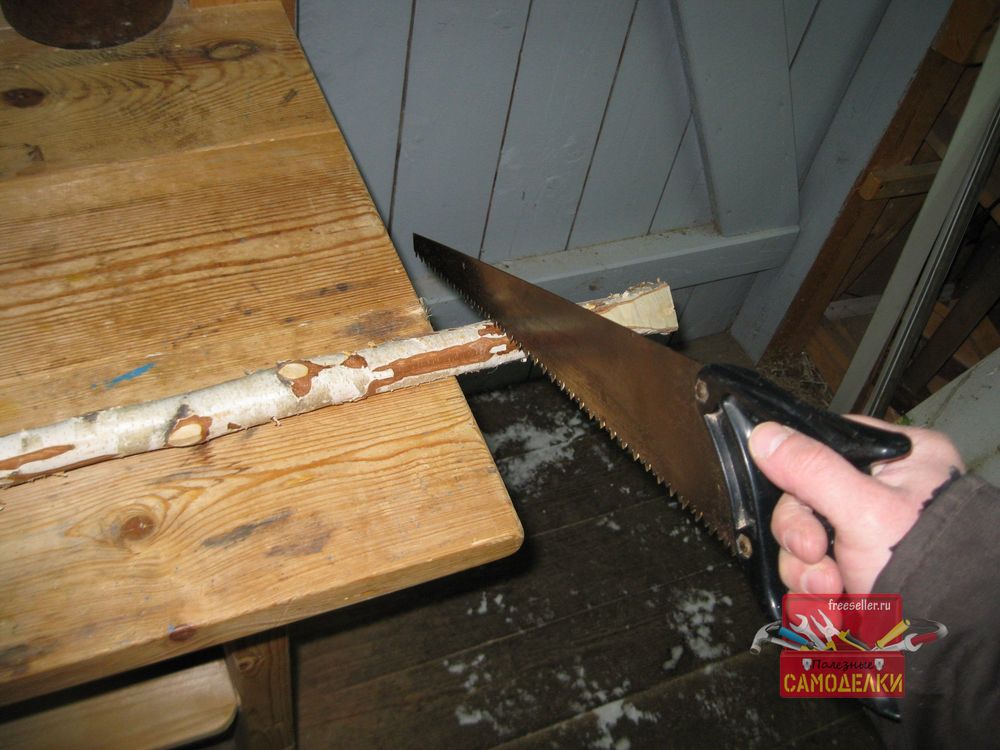

Причем это происходит как при поперечной распиловке заготовок обычной ручной или же дисковой пилой, так и при распиловке заготовок электролобзиком.


Распиловка брусков на верстакеРаспиловка ветки на верстаке


При этом все обрезки заготовок, а также опилки, падают на пол мастерской рядом с верстаком. Причем деревянные обрезки часто закатываются глубоко под верстак или же отскакивают и отлетают в другие углы мастерской так, что потом приходится тратить время на их поиск и сбор.


Чтобы избежать этого, я и сделал вышеуказанный поддон. В результате, проблема падающих на пол обрезков и опилок была полностью устранена.


Изготовить подобный поддон достаточно просто.

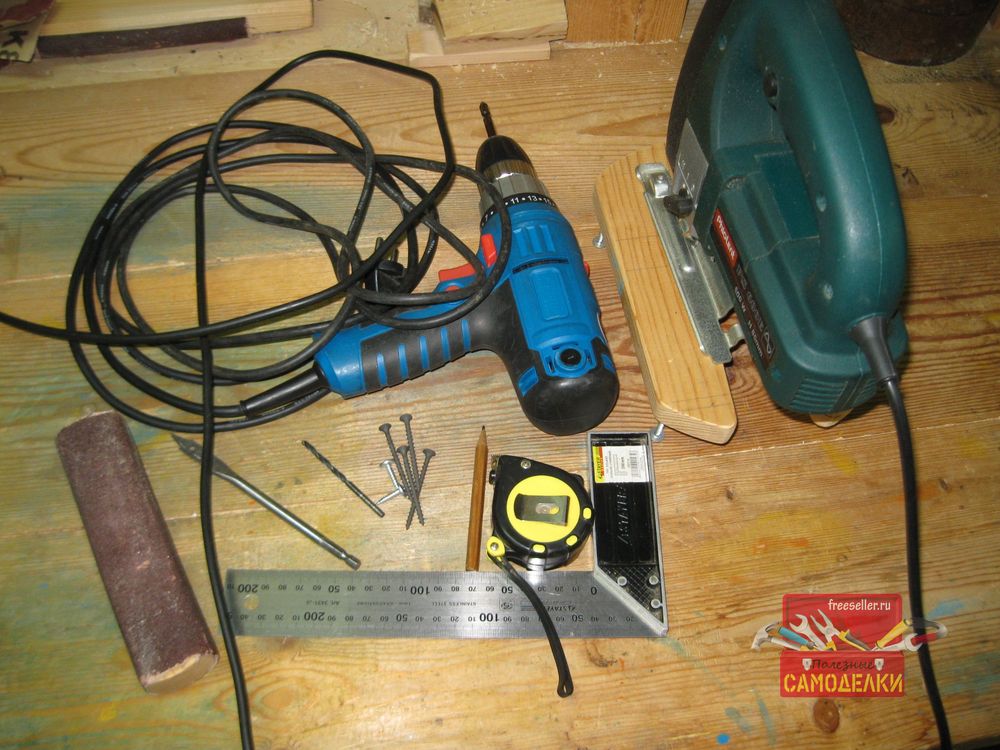

Материалы и инструменты



Мне для этого потребовались следующие принадлежности:


Материалы и крепежные элементы


  • Деревянная доска толщиной 2 см, шириной 12 см, и длиной 150 см.

  • Отрезок оргалита (ДВП).

  • Два шурупа с прессшайбой 4х15 мм.

  • Шесть шурупов по дереву 4х45 мм.

  • Мелкие гвоздики.


Инструменты


  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник).

  • Шило.

  • Электролобзик с пилкой для фигурного реза.

  • Электродрель-шуруповерт.

  • Сверло по металлу диаметром 4 мм.

  • Перовое сверло по дереву диаметром 12 мм.

  • Сферическая фреза по дереву.

  • Отверточная бита РН2, для заворачивания шурупов.

  • Молоток.

  • Наждачная бумага.


Инструменты


Изготовление поддона



Сначала распиливаем доску на три части. Одна будет служить задней стенкой поддона, а две другие – боковыми стенками.


Изготовление поддона на верстак

Точные размеры поддона я не привожу, поскольку они будут зависеть от размеров конкретного верстака, а также от пожеланий конкретного пользователя.

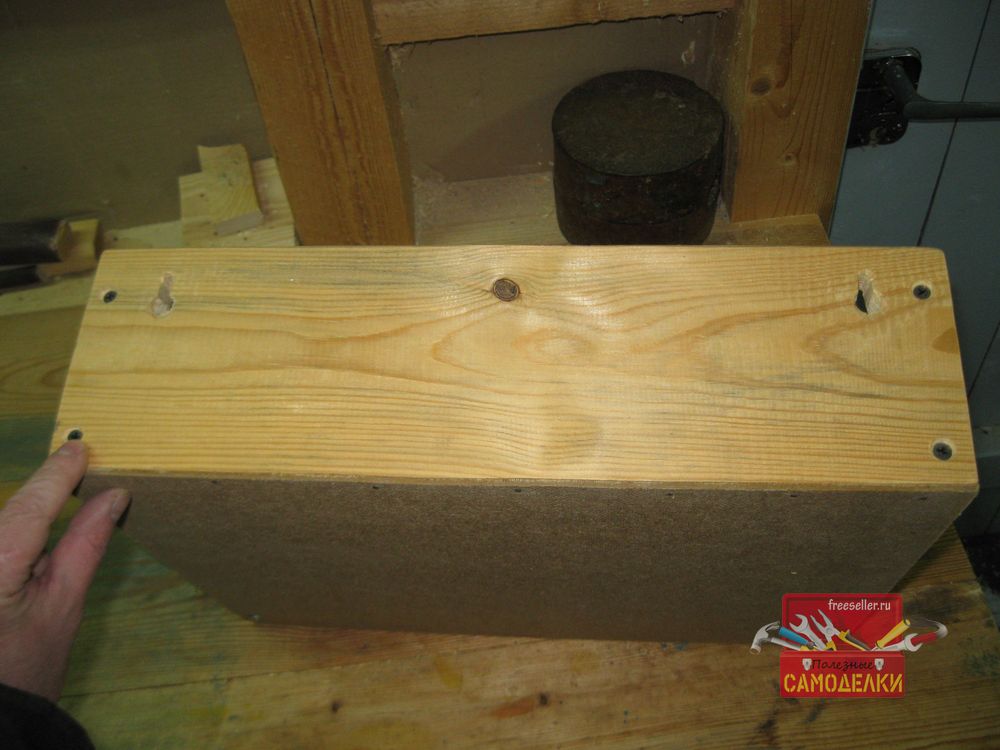

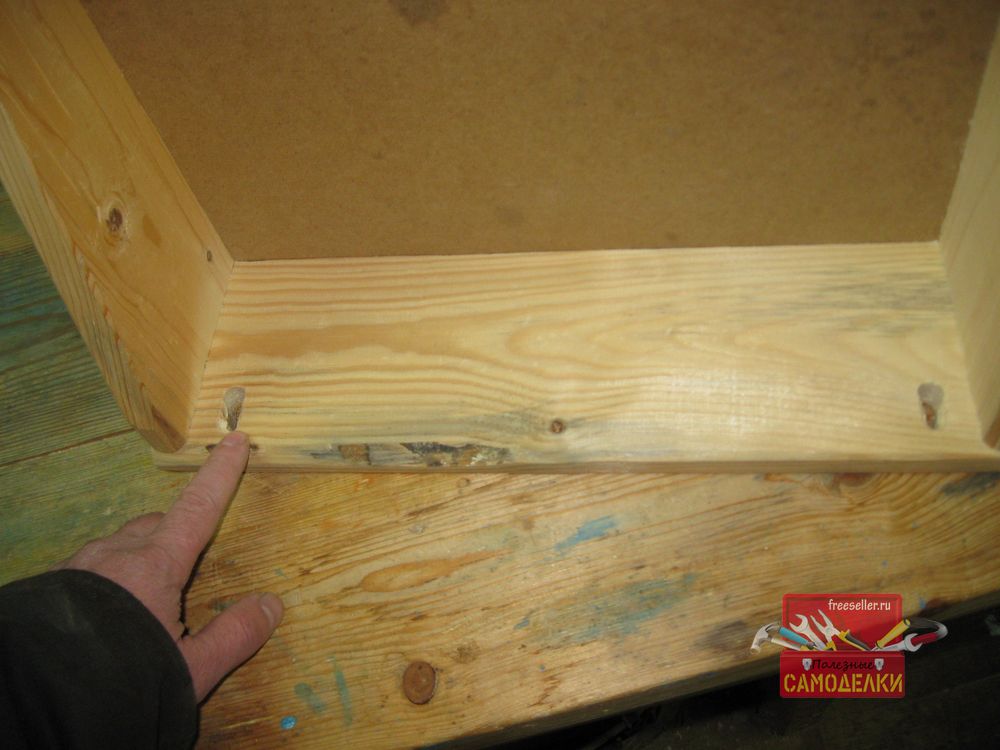

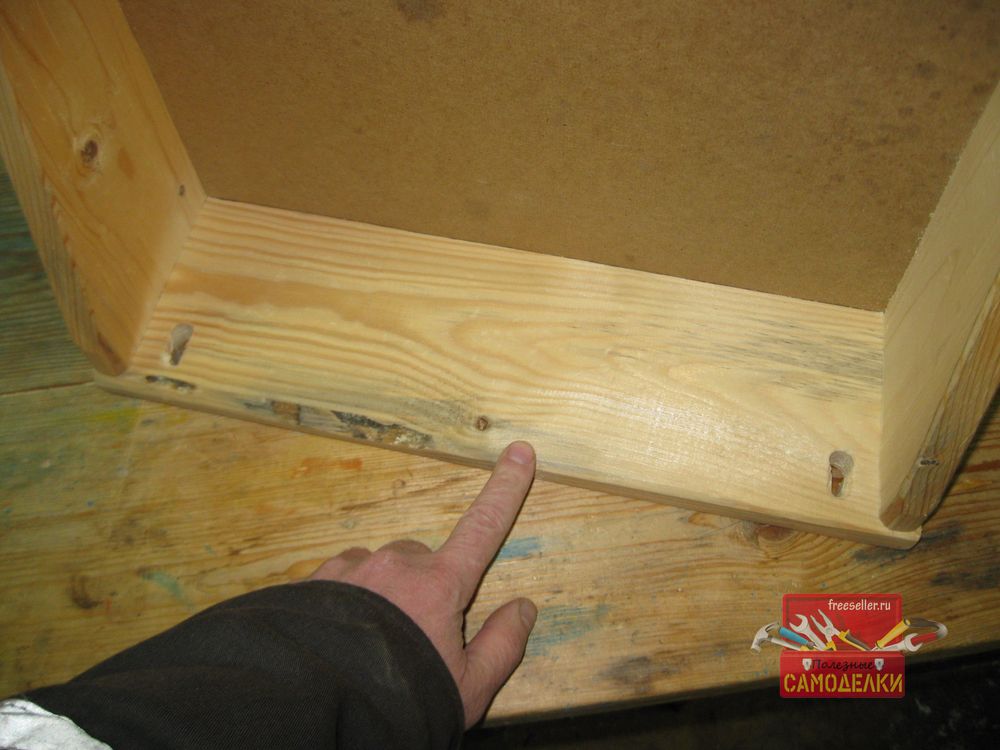

Затем в задней стенке поддона, сверлим четыре отверстия по краям для последующего прикручивания боковых стенок, а также делаем по сторонам два навеса.


Изготовление поддона на верстак

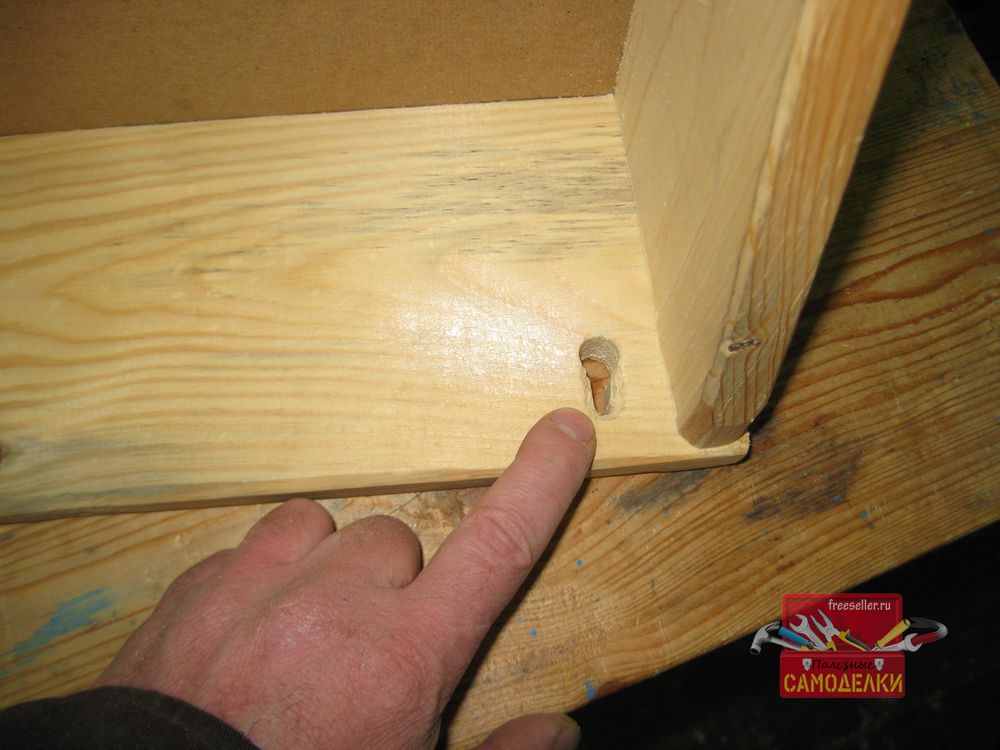

Каждый навес делаем, просверлив рядом по вертикали, два отверстия диаметрами 4 мм, и 12 мм, а затем соединяем их прорезью, пропилив ее электролобзиком.


Изготовление поддона на верстак

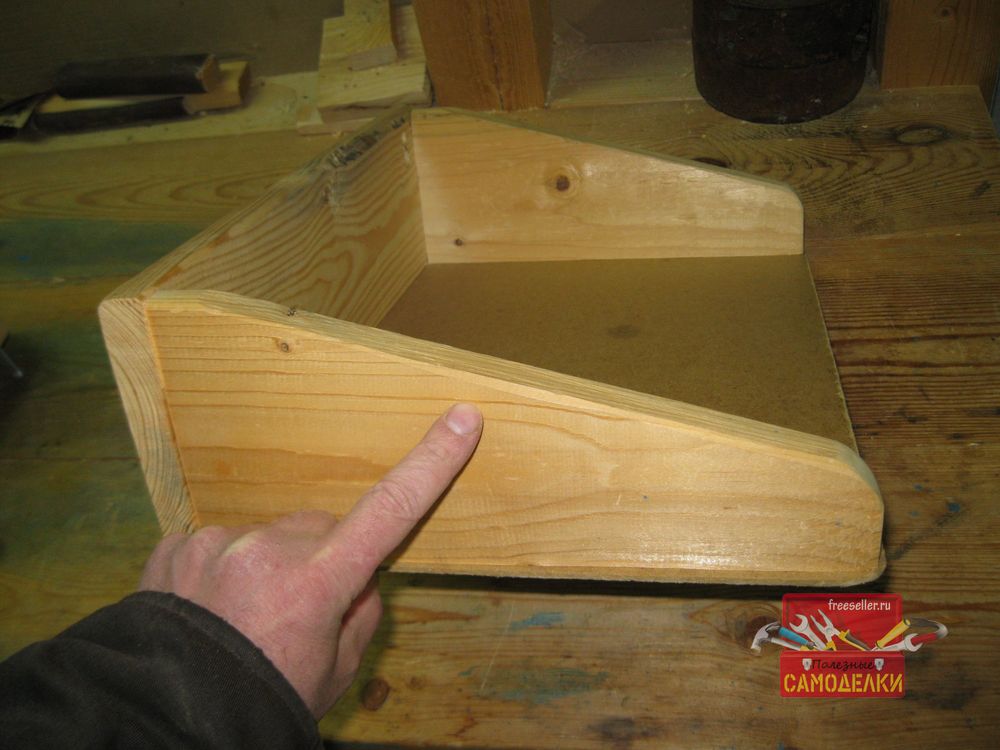

Боковые стенки можно сделать косыми, постепенно сужающимися к передней части поддона, хотя это и необязательно.


Изготовление поддона на верстак

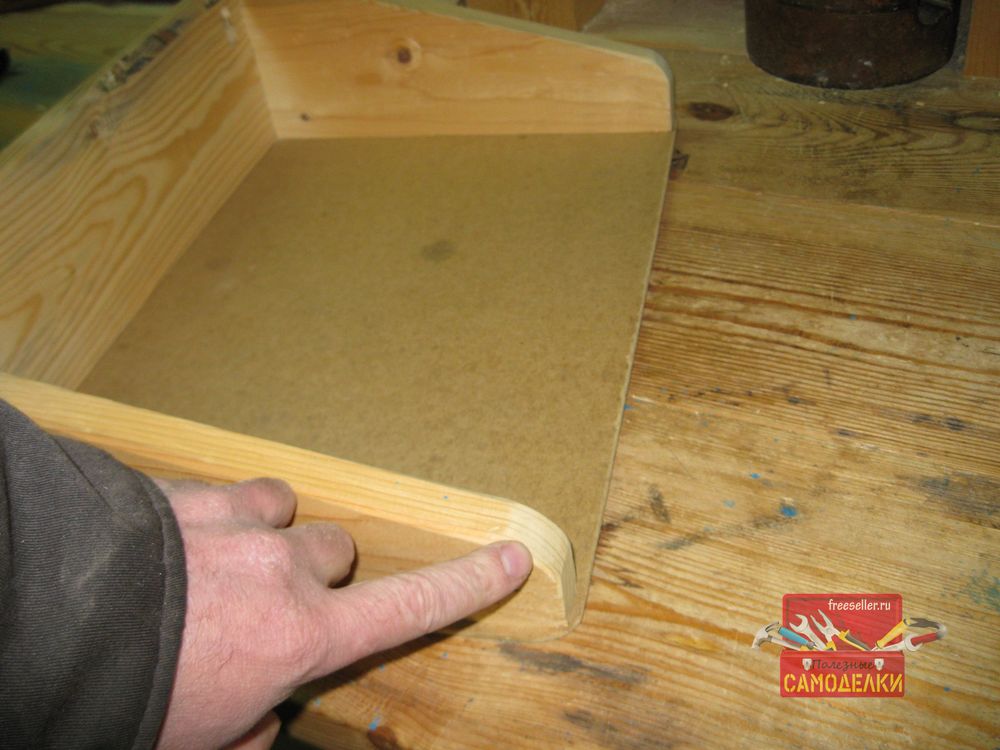

Передние края боковых стенок, можно также скруглить при помощи электролобзика.


Изготовление поддона на верстак

После этого собираем каркас поддона, прикрутив боковые стенки к задней шурупами по дереву.


Изготовление поддона на верстакИзготовление поддона на верстак

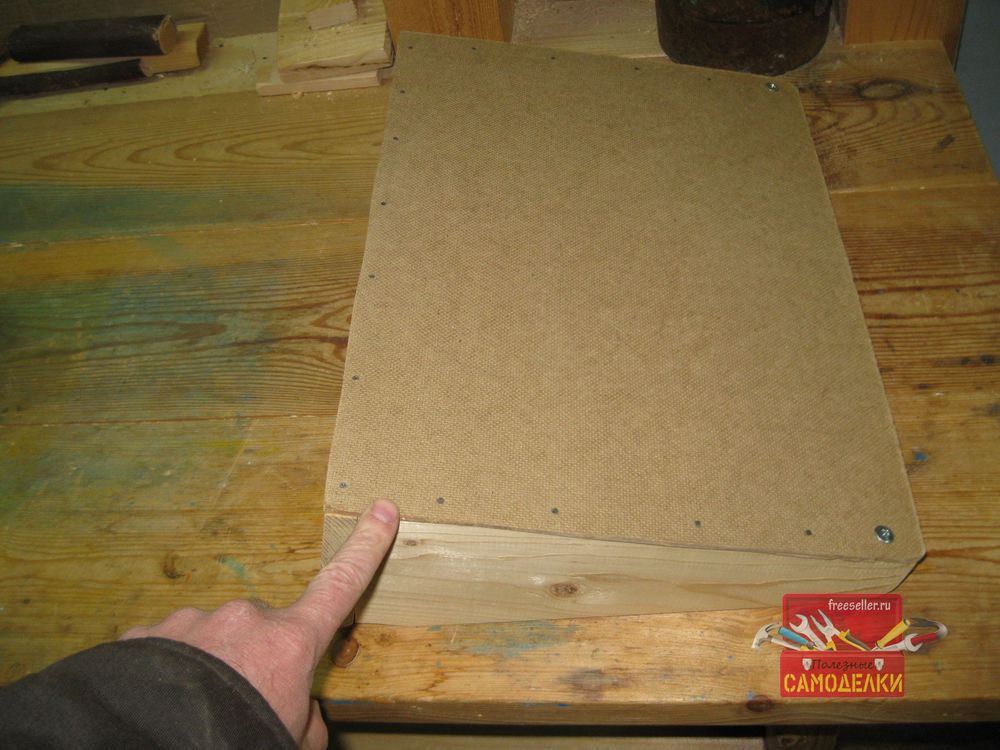

Затем при помощи электролобзика, выпиливаем по размеру каркаса поддона, отрезок оргалита и прибиваем его снизу к каркасу мелкими гвоздиками.


Изготовление поддона на верстак

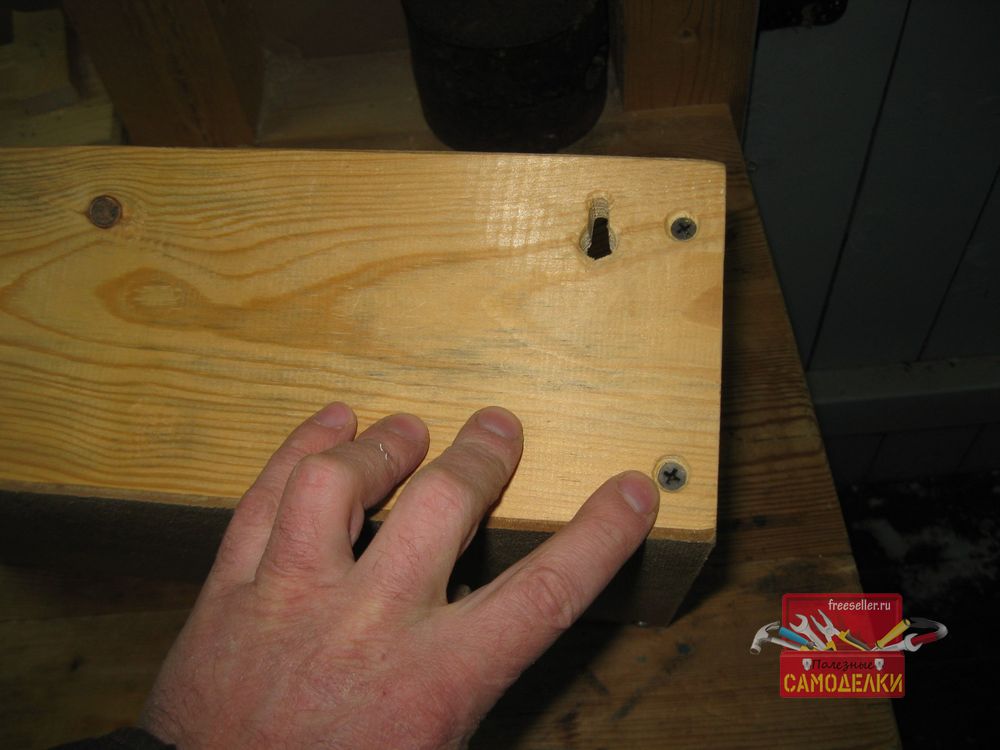

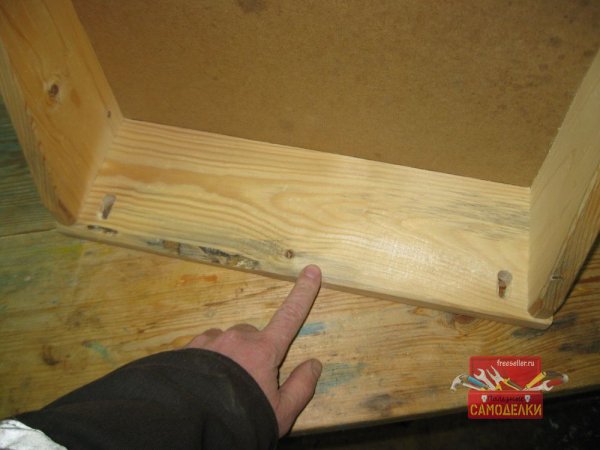

Для большей прочности, прикручиваем передние уголки оргалита к каркасу, двумя шурупами с прессшайбой.


Изготовление поддона на верстак

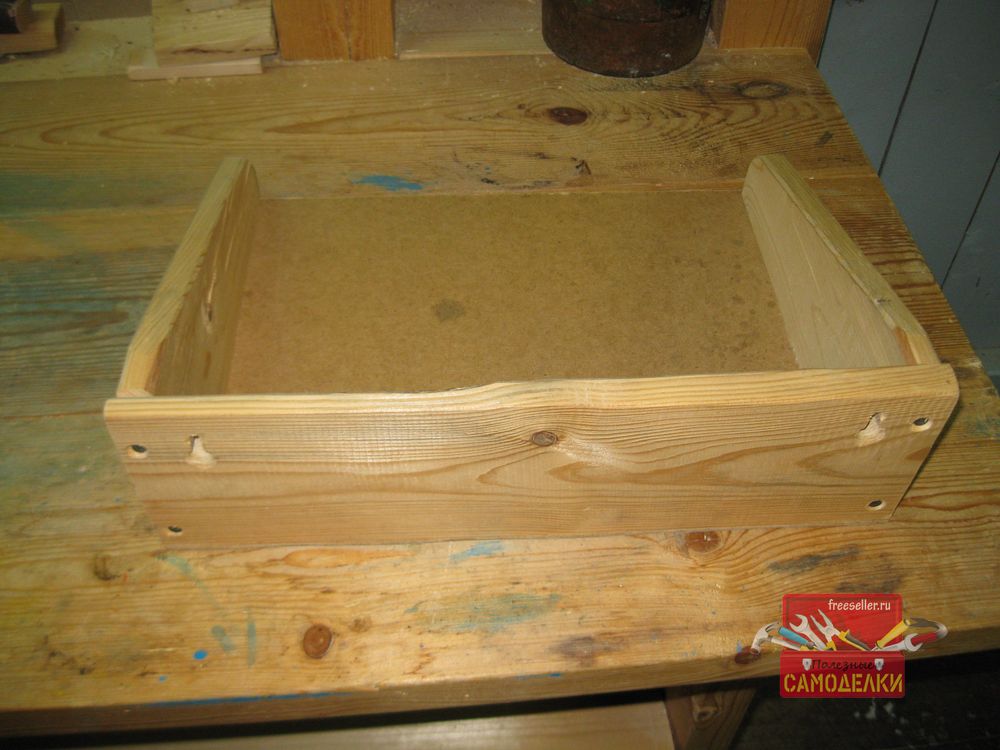

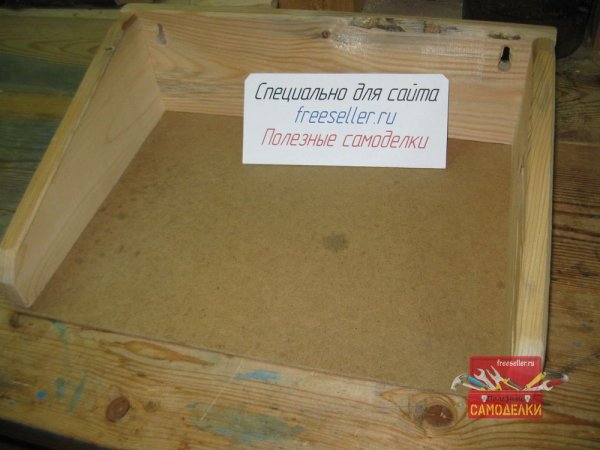

И вот, наш поддон готов!


Поддон для установки на верстак

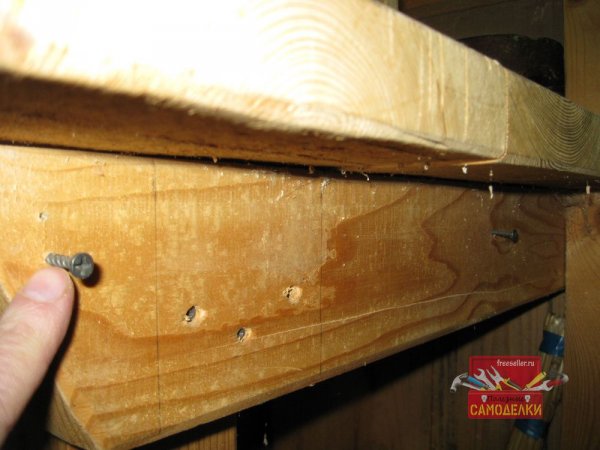

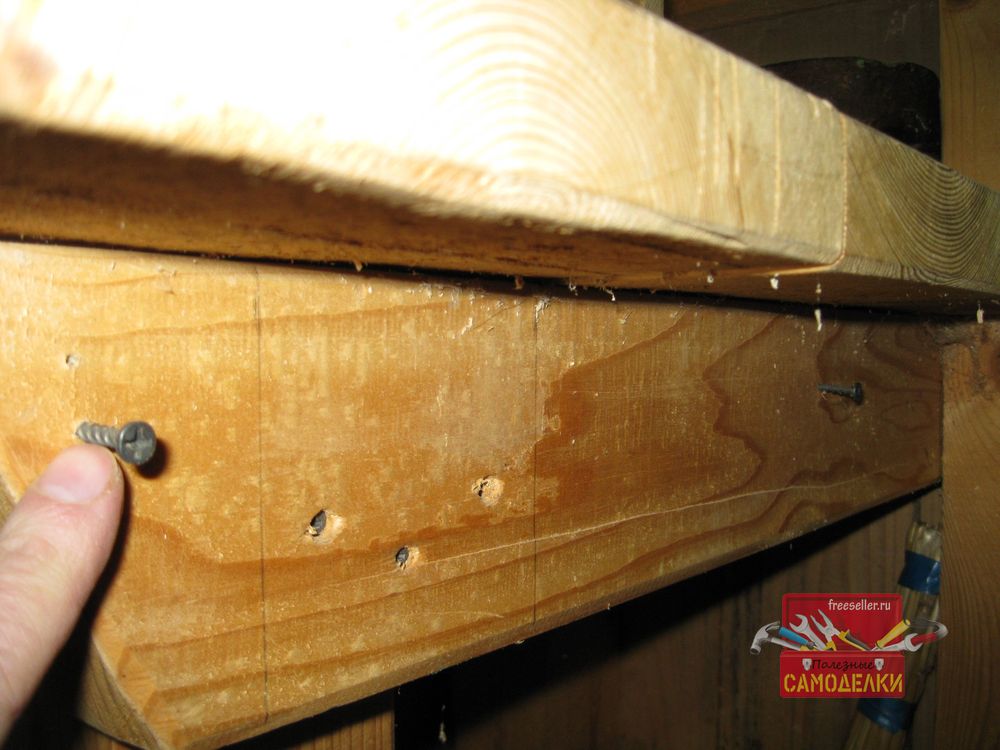

Осталось только вкрутить шурупы в торец верстака для подвешивания нашего поддона. Шурупы вкручиваются с вылетом в 2 см.


Шурупы для подвешивания поддона на верстак

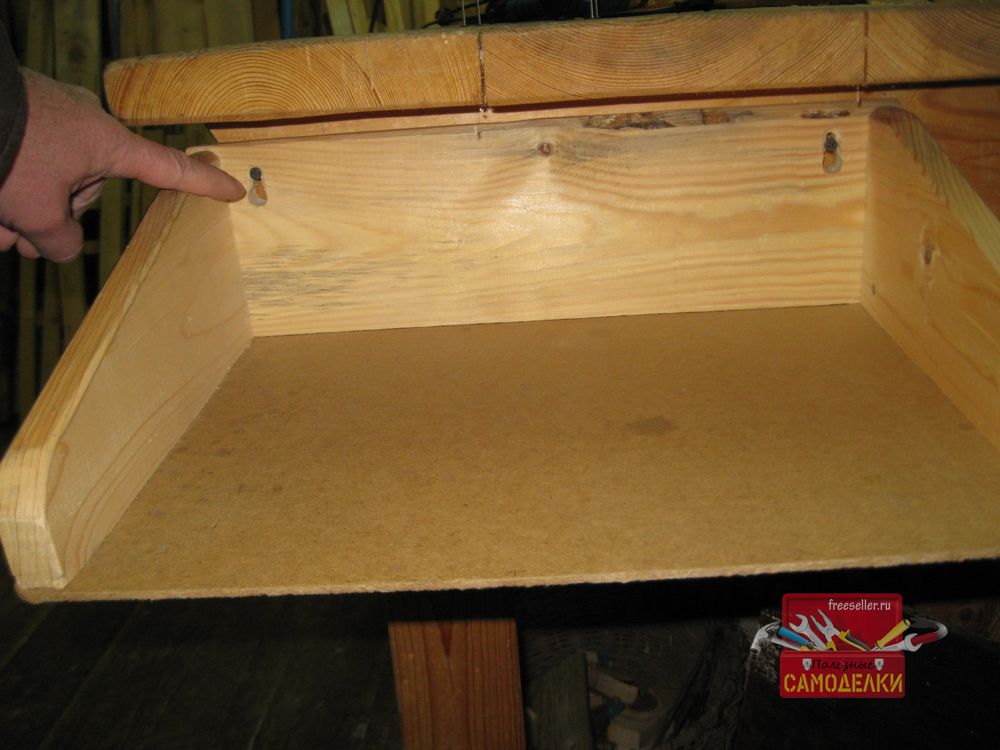

И теперь на эти шурупы можно подвешивать наш поддон.


Подвешивание поддона для сбора обрезков и опилок на верстак,,,3265,9+6+

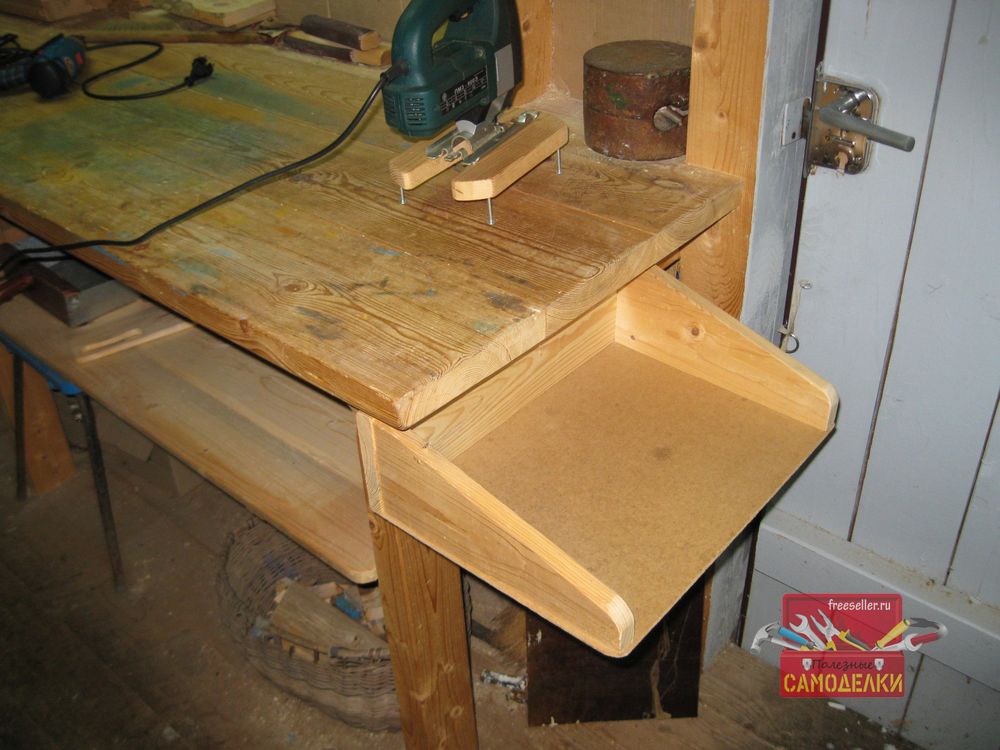

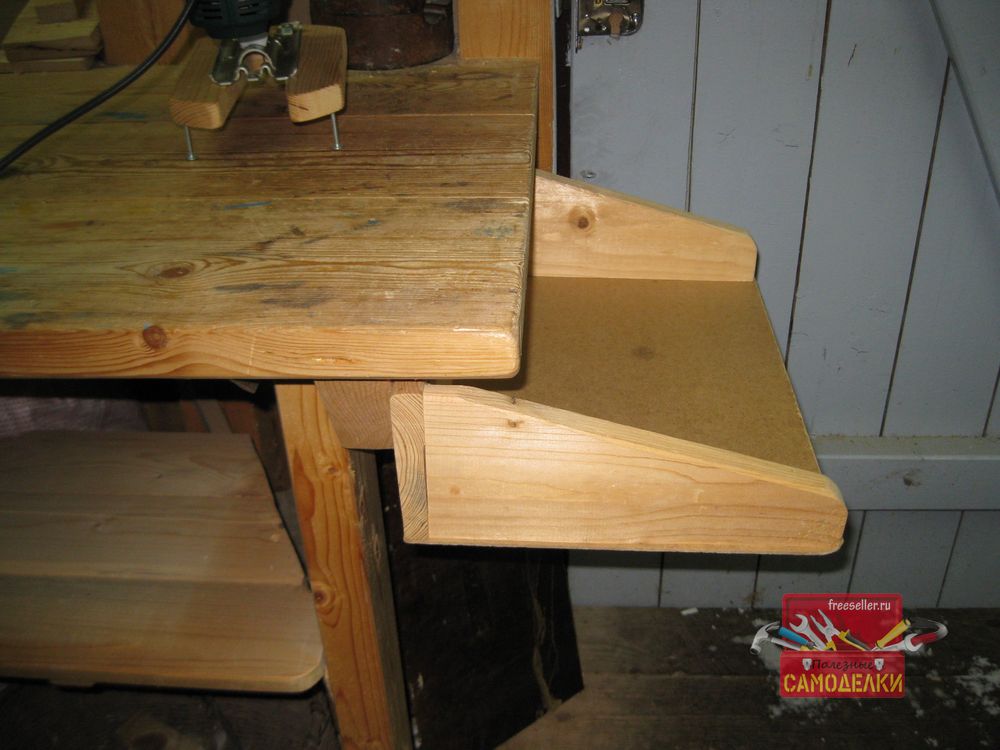

Вот так выглядит подвешенный к верстаку поддон с разных ракурсов.


Поддон для сбора обрезков и опилок на верстак Поддон для сбора обрезков и опилок на верстак



Преимущества верстака

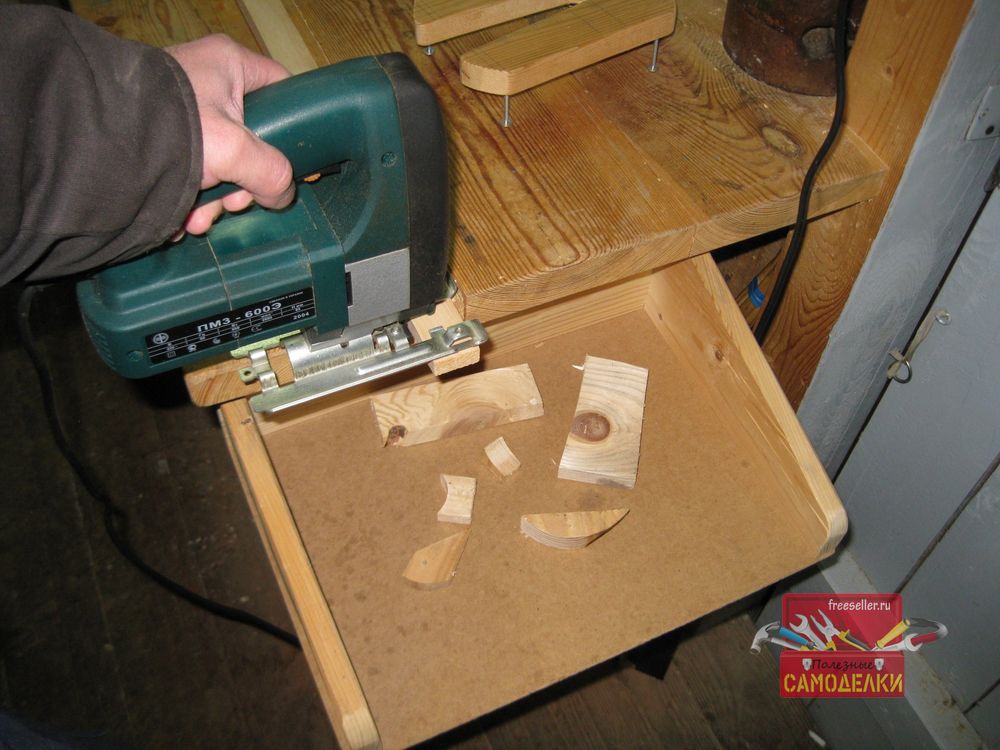

Теперь при распиловке заготовок, все опилки, а также обрезки, падают в этот поддон, а пол остается чистым.


Поддон для сбора обрезков и опилок на верстак

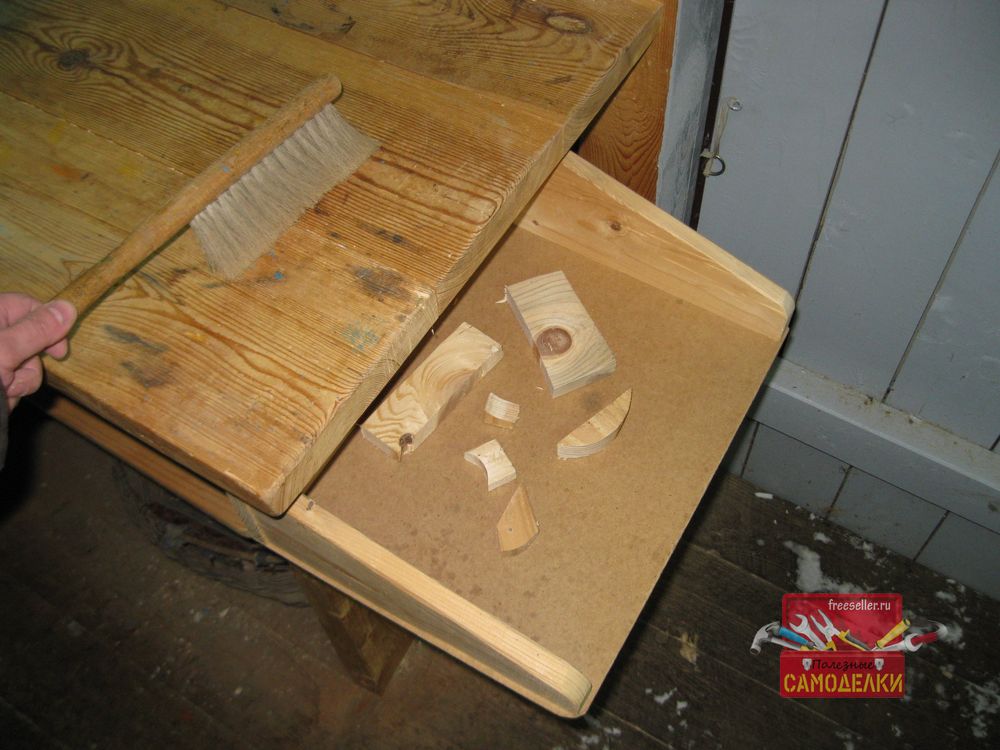

Кроме того, в этот поддон можно также сметать опилки с верстака, которые образуются во время других технологических операций, например, при сверлении и фрезеровании деревянных заготовок.


Поддон для сбора обрезков и опилок на верстак

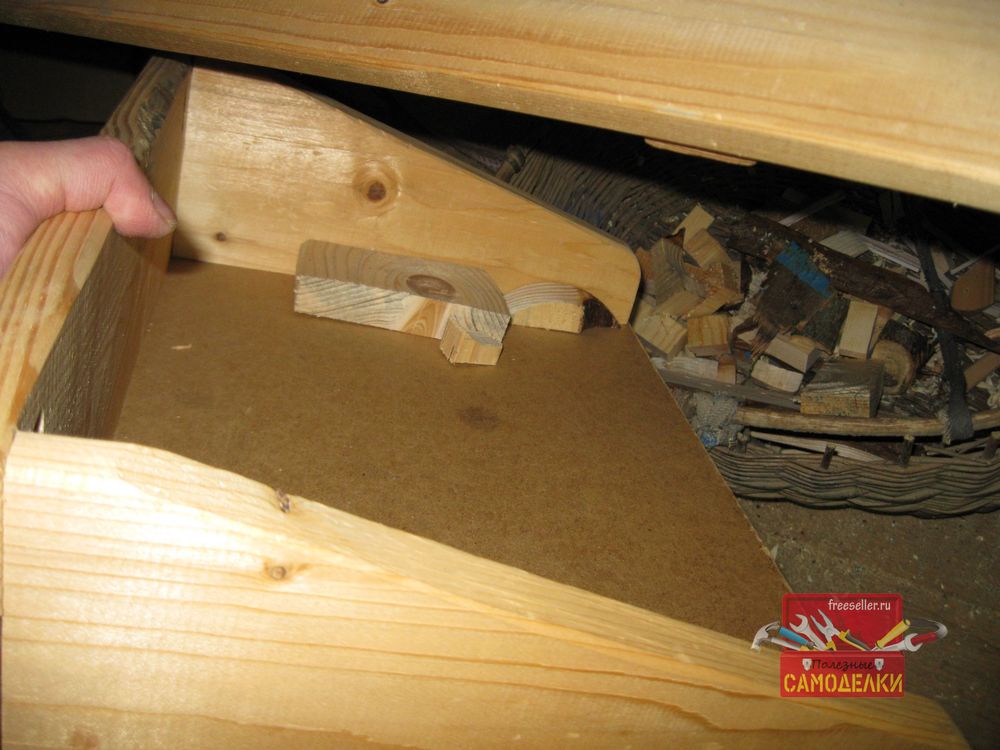

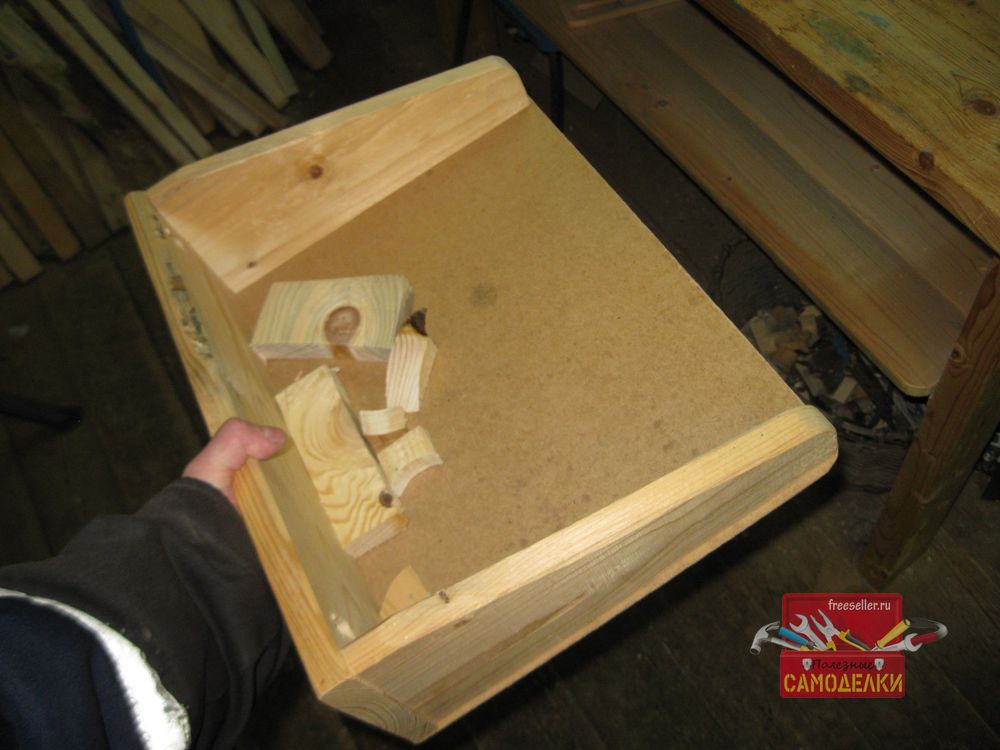

Ну, а после окончания работ, поддон снимается с верстака прямо вместе с опилками и обрезками, и его содержимое высыпается в контейнер стоящий под верстаком. Эти обрезки я потом сжигаю в саду на костре.


Поддон для сбора обрезков и опилок на верстакПоддон для сбора обрезков и опилок на верстак

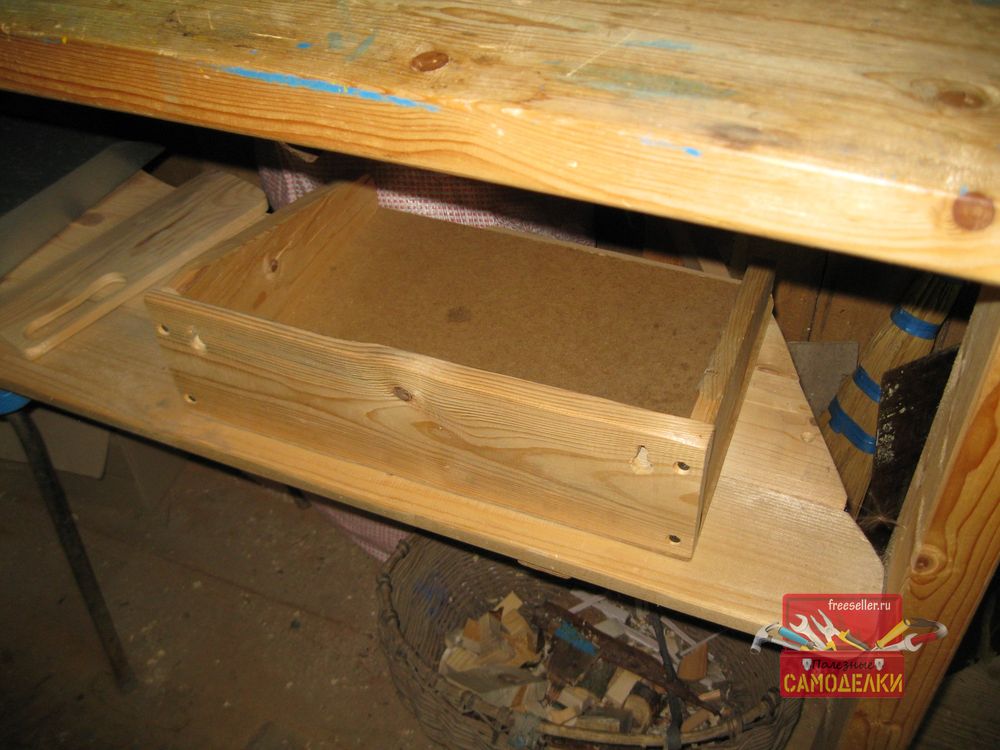

Сам же поддон хранится на полке под верстаком.


Поддон для сбора обрезков и опилок на верстак

При необходимости, этот поддон можно не подвешивать на верстак, а использовать в качестве обычного большого совка и просто сметать в него щеткой опилки с верстака, или же собирать их с пола.


По опыту работы, могу сказать, что использование такого поддона очень облегчает и упрощает уборку рабочего места.


Ну и на этом у меня все! Всем пока и желаю легкой и необременительной уборки рабочего места!
