Самоделки. Пенал линейка

Как сделать универсальный пенал-линейку  своими руками.
Всем привет!

Хочу с вами поделиться своей самоделкой, которая была создана для облегчения некоторых рабочих моментов.
Я, наверное, как и все, часто использую линейку в качестве измерительного инструмента, в паре с карандашом, который применяю для разметки различных нужных мне отрезков и т.д.
Ну, так вот, я решил соединить два этих инструмента в одно целое, чтобы они были всегда вместе, и по отдельности мне не приходилось их искать. Что мне для этого понадобилось, и как я решил воплотить все это в реальность, я постараюсь подробно описать и показать.

Самоделки. Универсальный пенал - линейкаСамоделки. Универсальный пенал - линейка

Самоделки. Универсальный пенал - линейкаСамоделки. Универсальный пенал - линейка

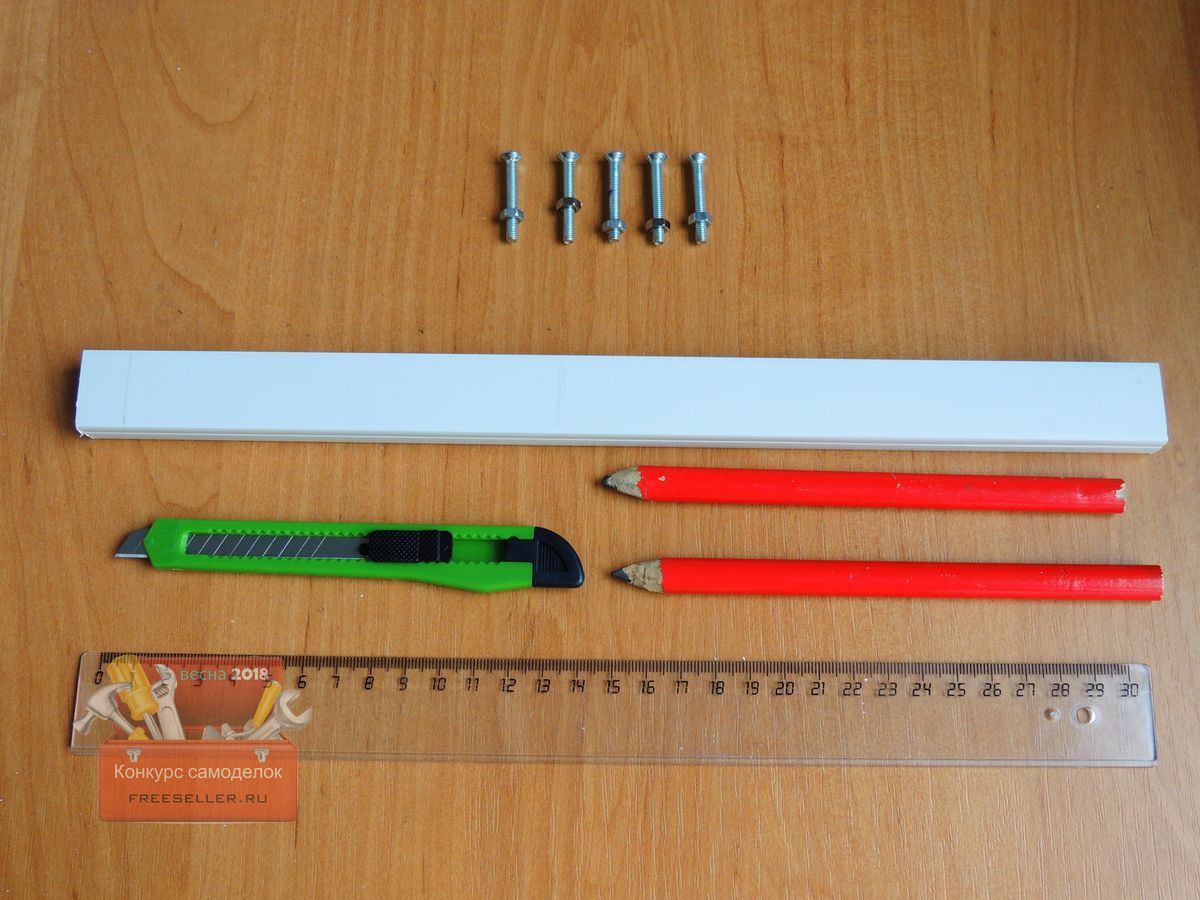

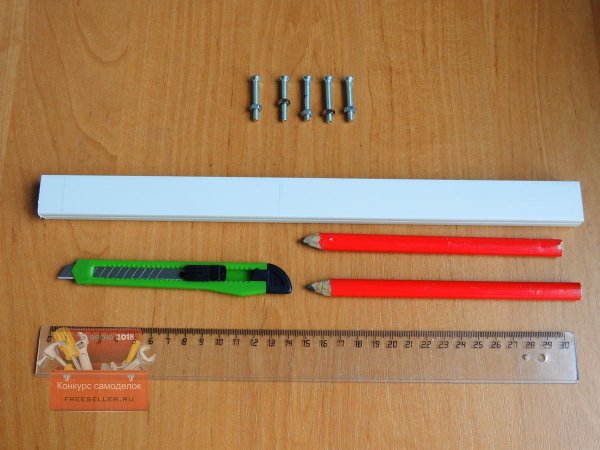

Материалы и инструменты


Мне понадобилось:

Инструмент


- дрель;
- клеевой пистолет;
- карандаш, линейка;
- режущий инструмент.

Материалы


- защитный короб для проводов 25Х16;

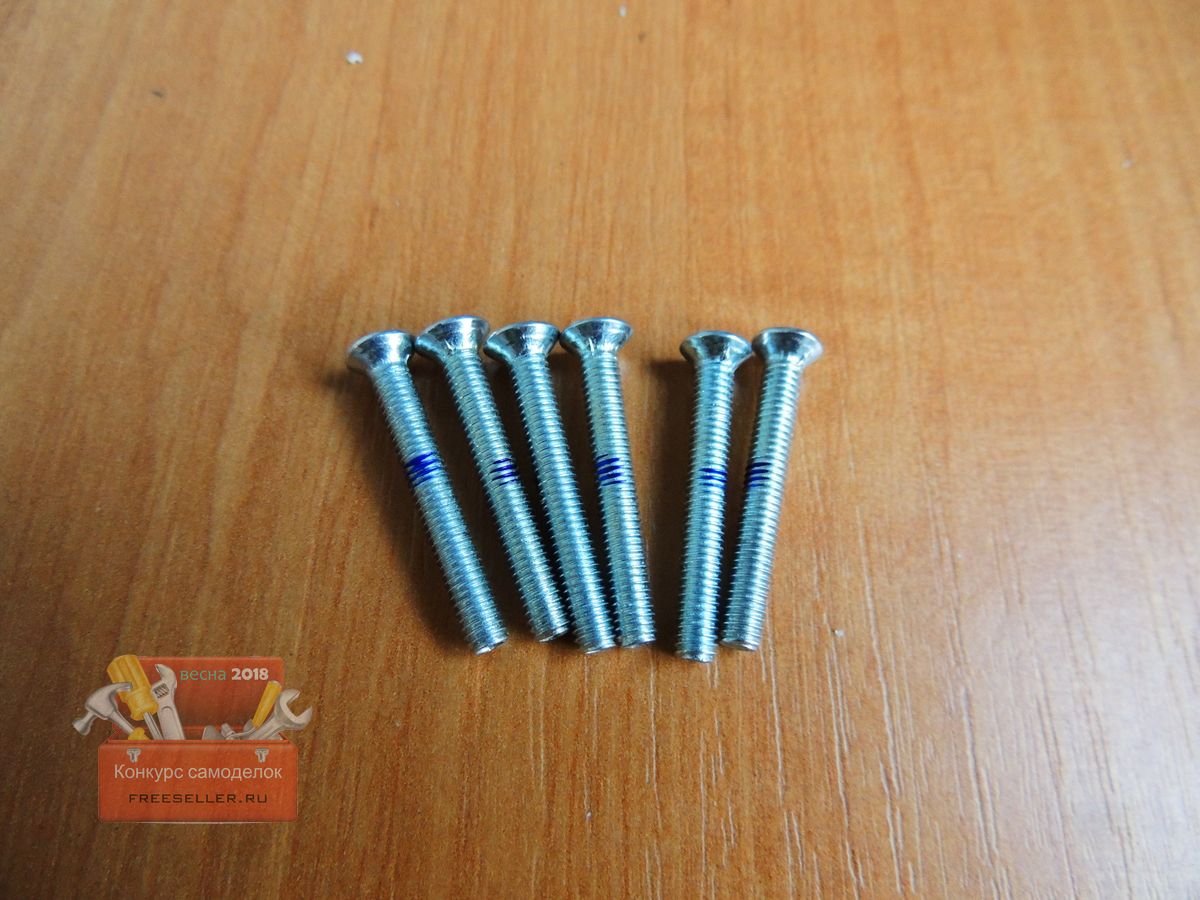

- 6 шт. болтиков диаметром 4 мм + 6 шт. гаек;
- два карандаша;
- канцелярский нож;
- линейка 30см.

Материалы и инструменты для изготовления пенала линейки

Процесс изготовления

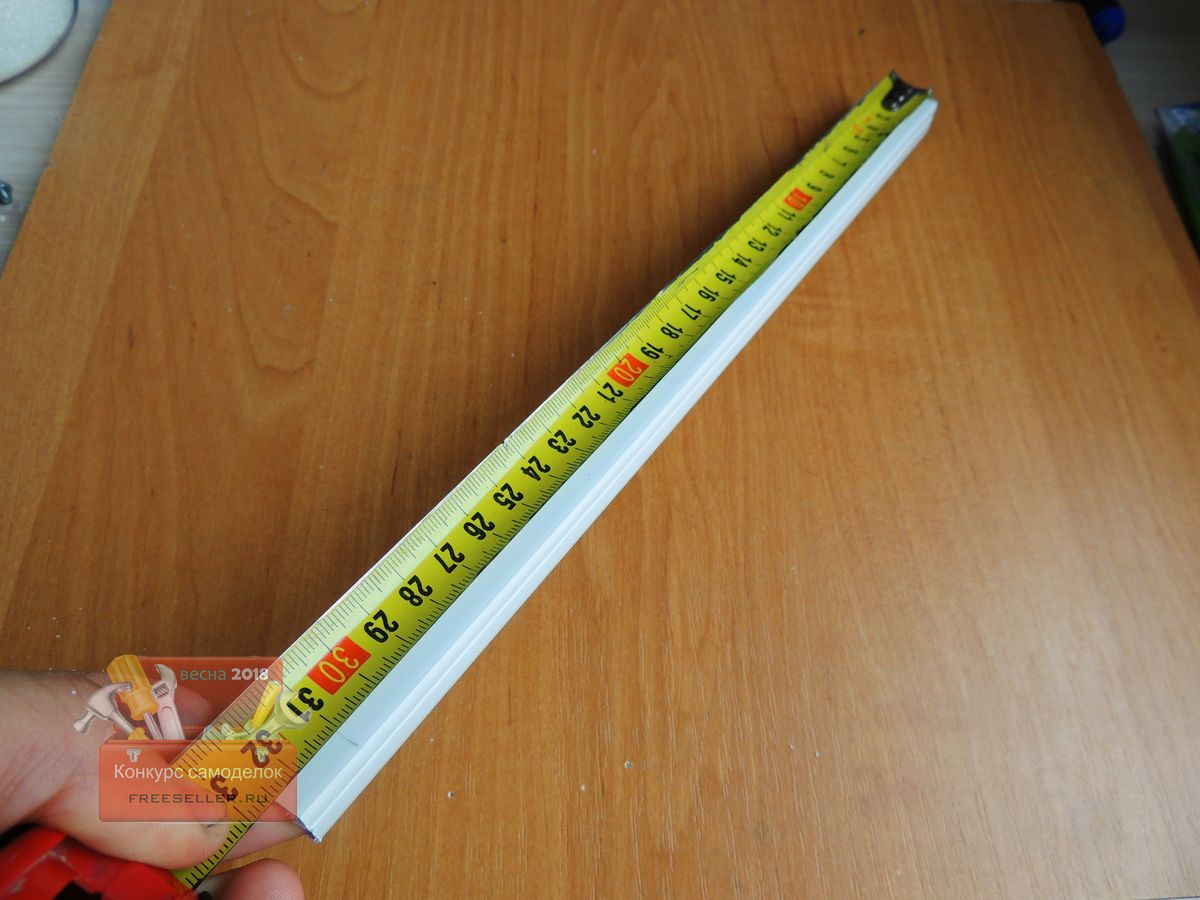

Для начала берем защитный короб и отрезаем отрезок длиной 32,5 см.

Пенал линейка своими руками. Процесс изготовления.

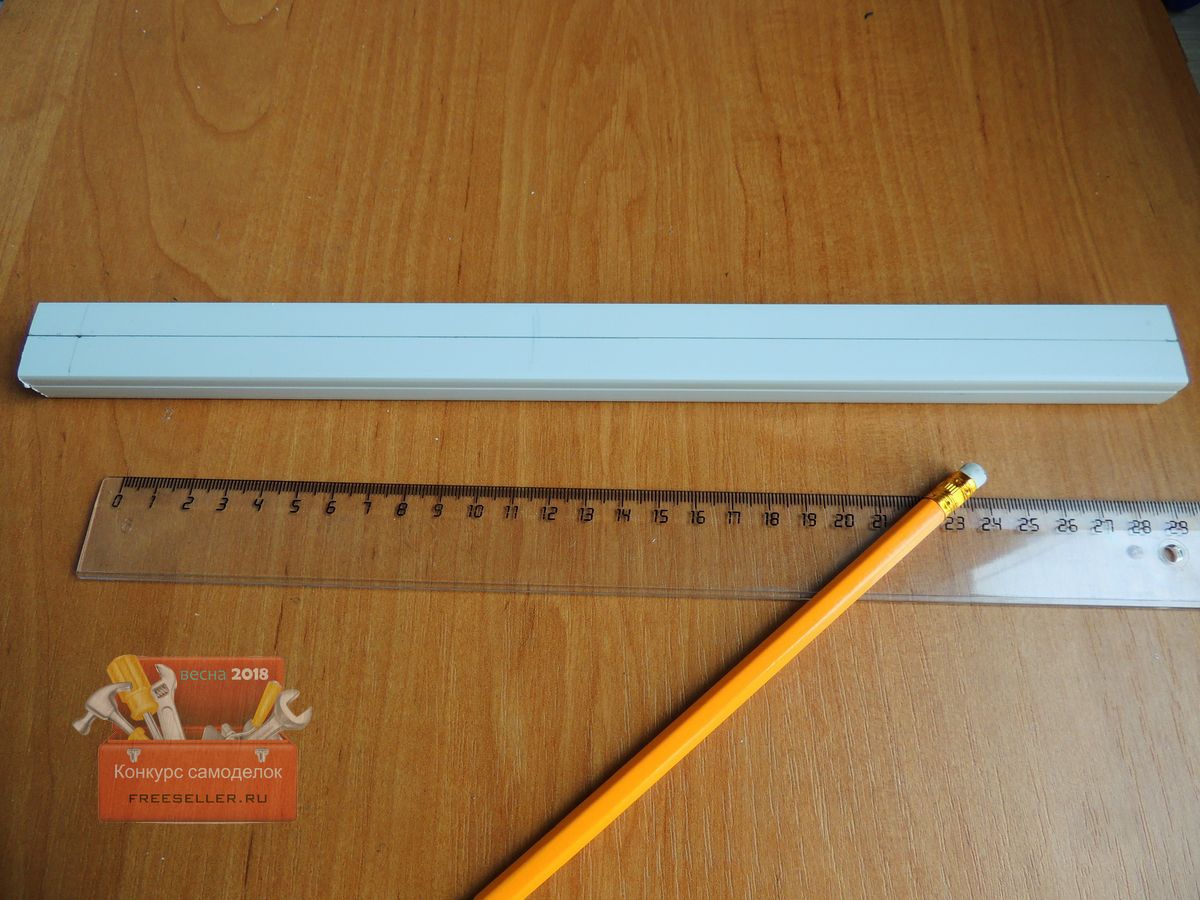

Затем находим центр и чертим линию на всю длину короба.

Пенал линейка своими руками. Процесс изготовления.

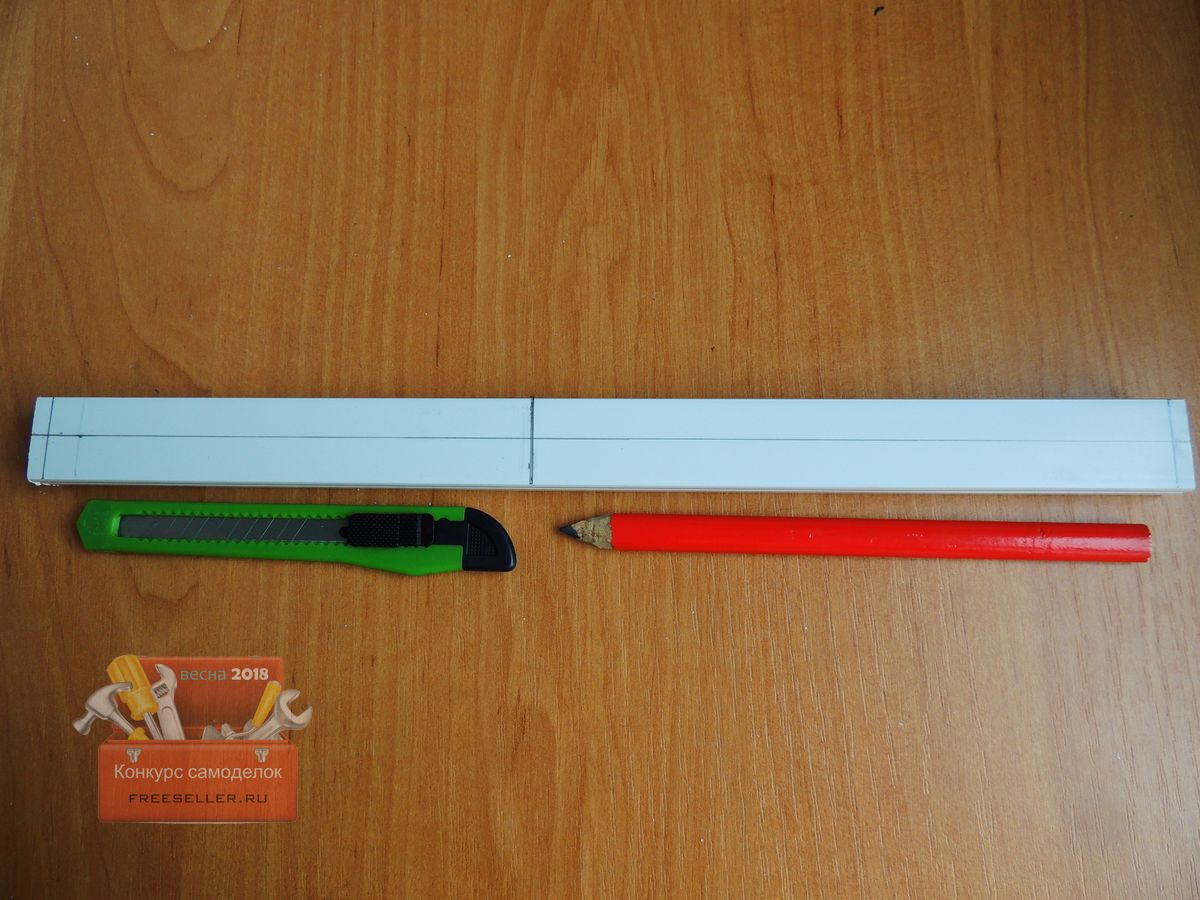

Теперь берем карандаш, и канцелярский нож (покупал самый маленький, который был в наличии в магазине) и кладем  вдоль короба, делаем три метки с небольшим запасом.

Пенал линейка своими руками. Процесс изготовления.
Как вы, наверное, уже поняли - карандаш и канцелярский нож будут в дальнейшем помещаться вовнутрь короба.
Короб был выбран не просто так, а потому, что две его части могут двигаться в обе стороны, влево и право за счет пазов, что мне и нужно было.

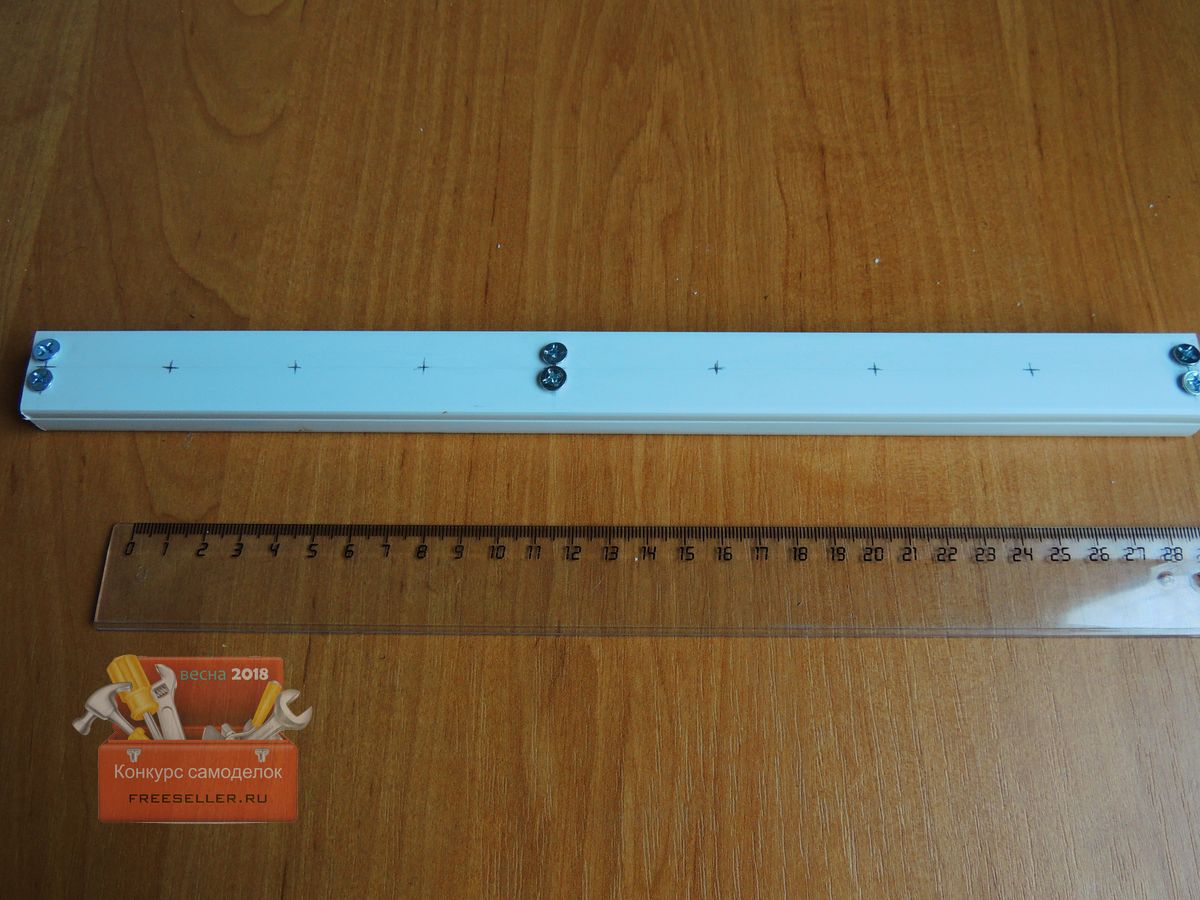

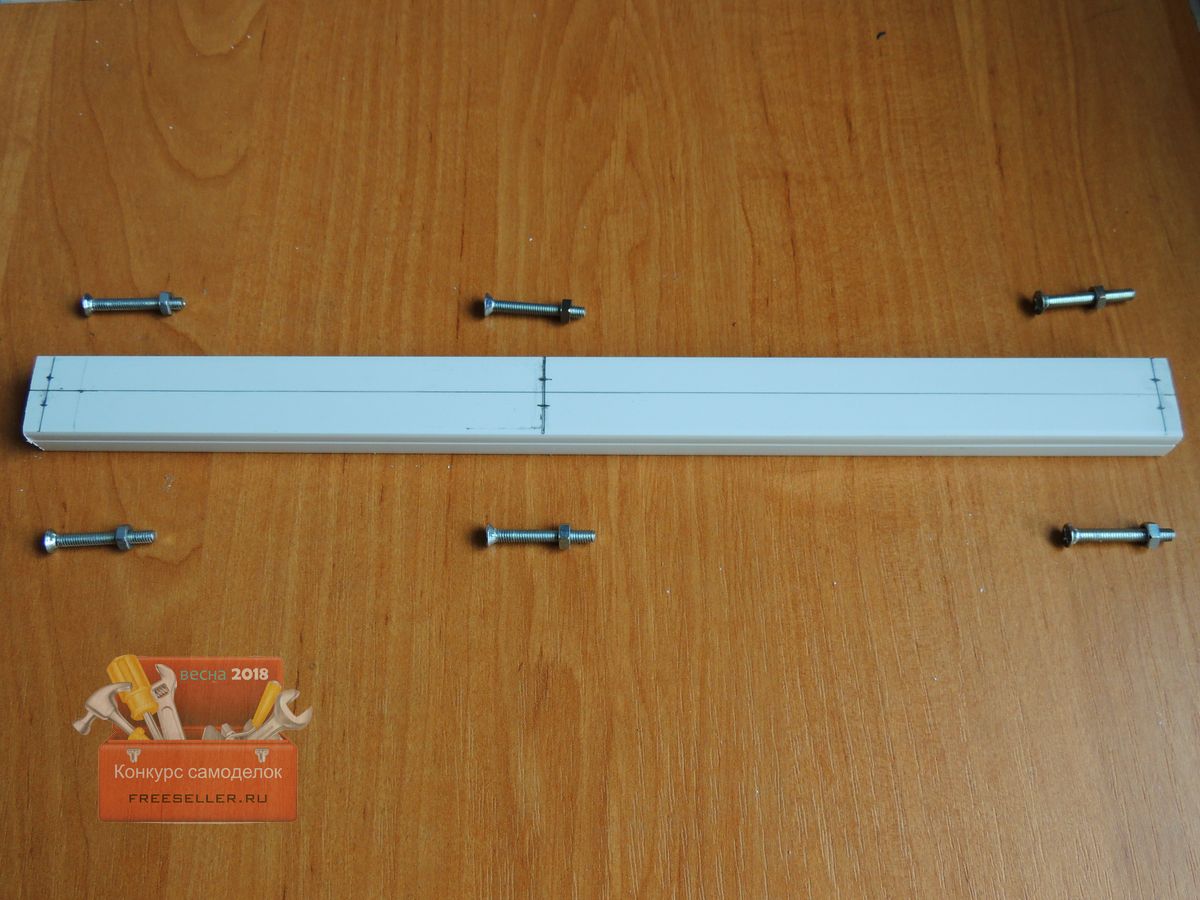

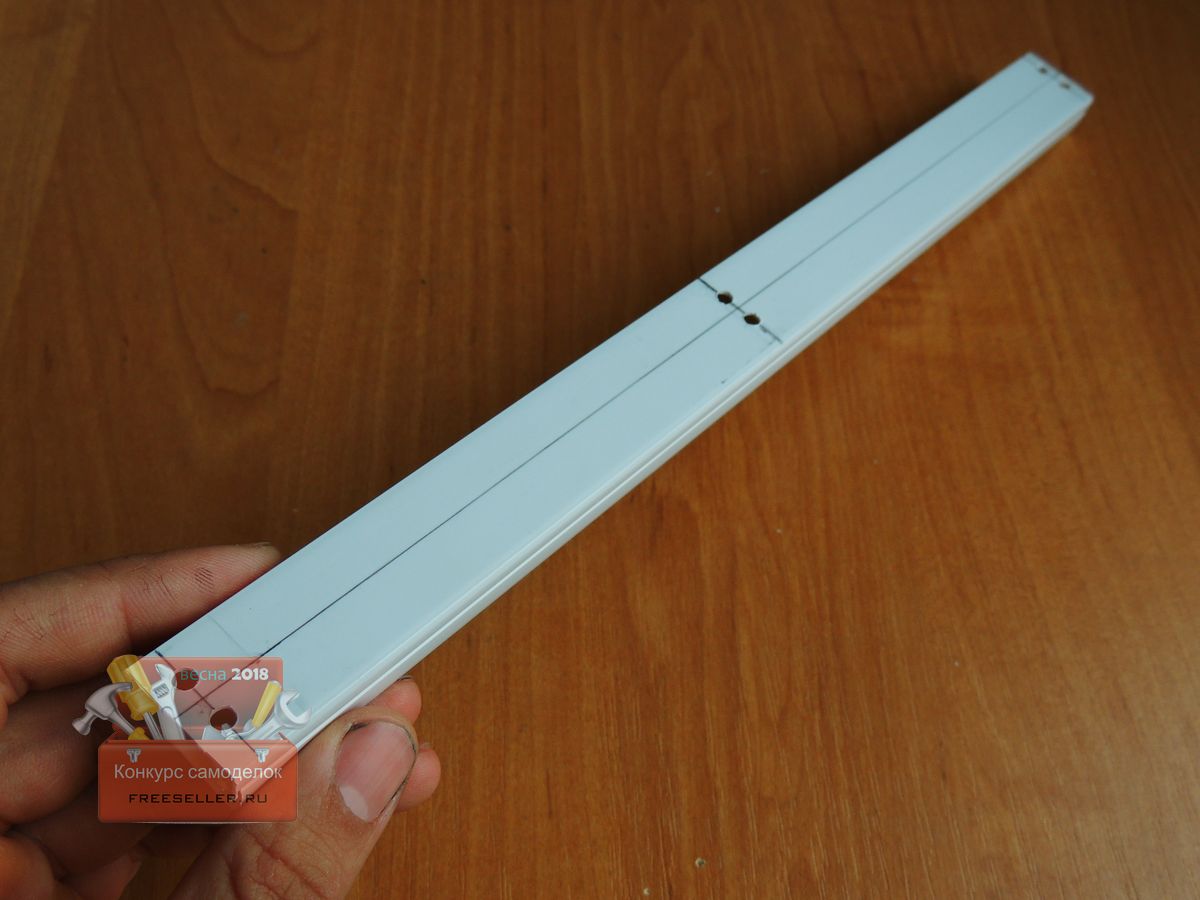

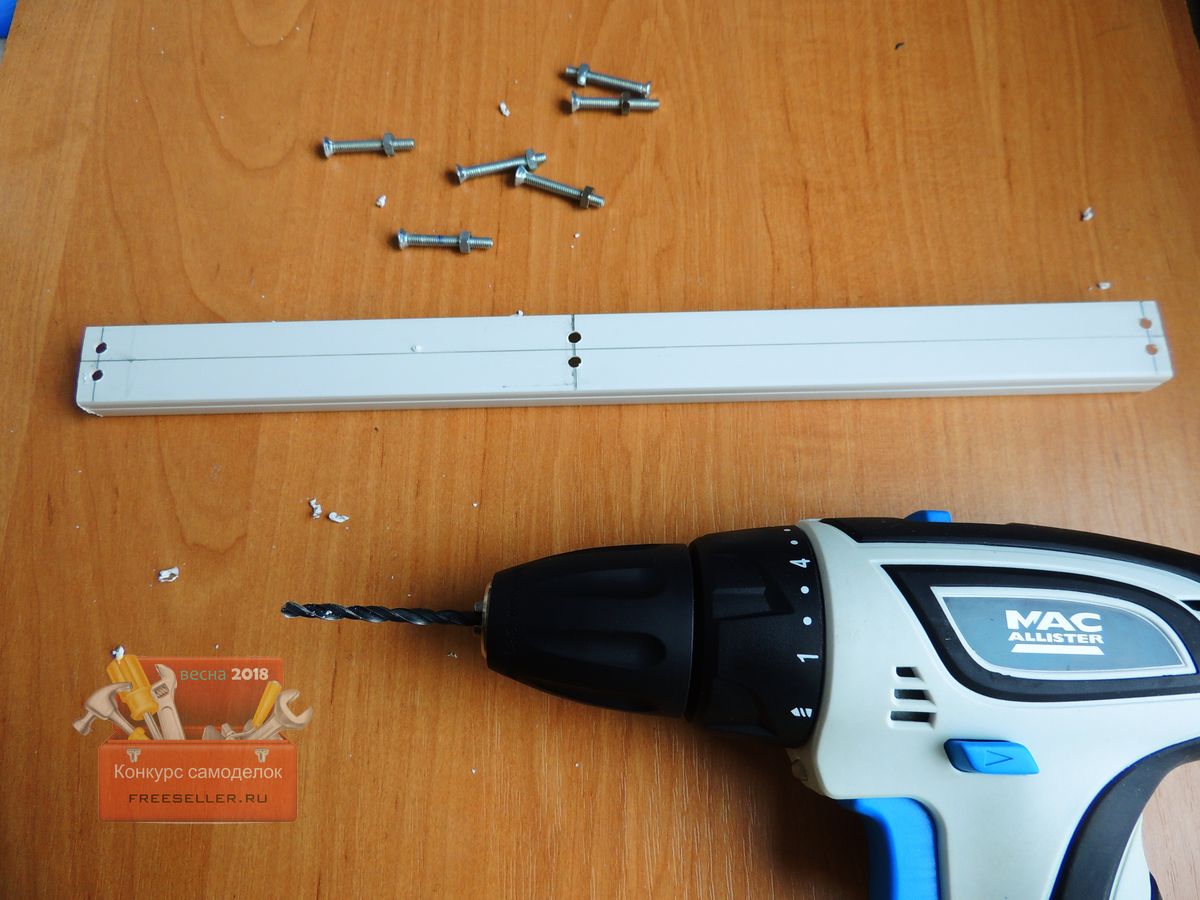

Принцип работы был задуман следующий, при движении влево корпуса короба канцелярский нож выдвигается, а если двигать вправо - выдвигается карандаш, такой вот простой механизм. Единственное для того, чтобы это все заработало нужно сделать три перегородки, которые и будут двигать нож и карандаш в нужном направлении.  В качестве перегородки я решил использовать шесть болтиков, диаметр которых 4 мм, 2 болтика на каждую перегородку. Делаем разметку для болтиков и сверлим отверстия по их диаметру.

Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.

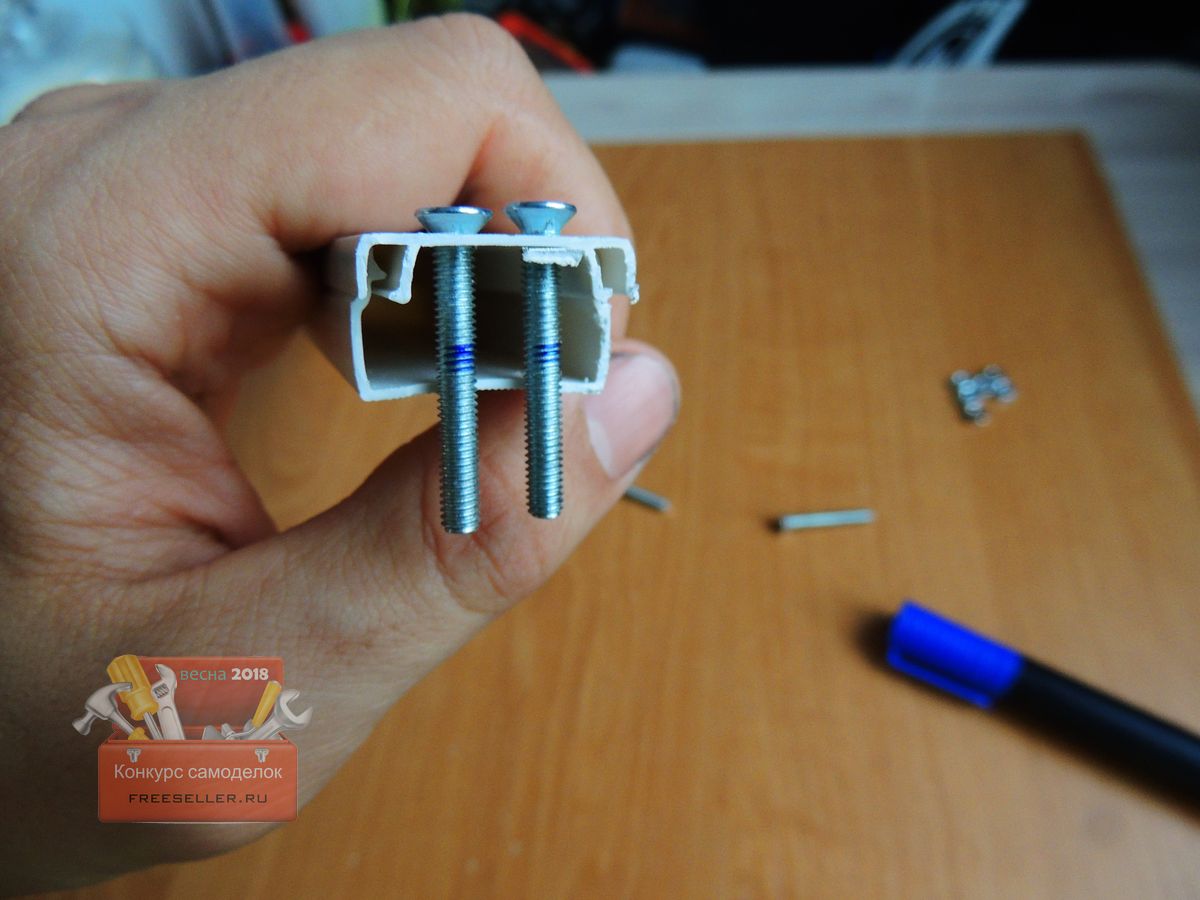

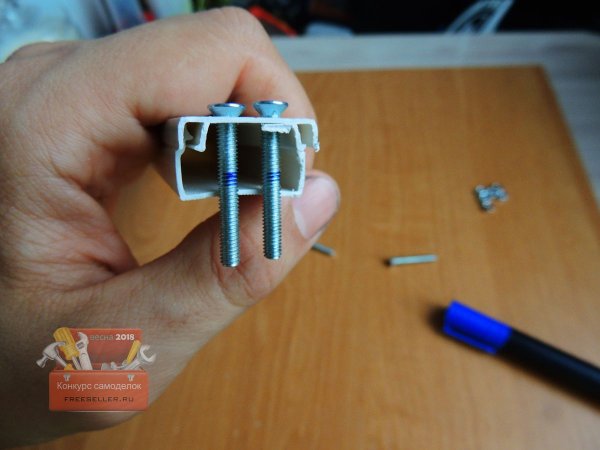

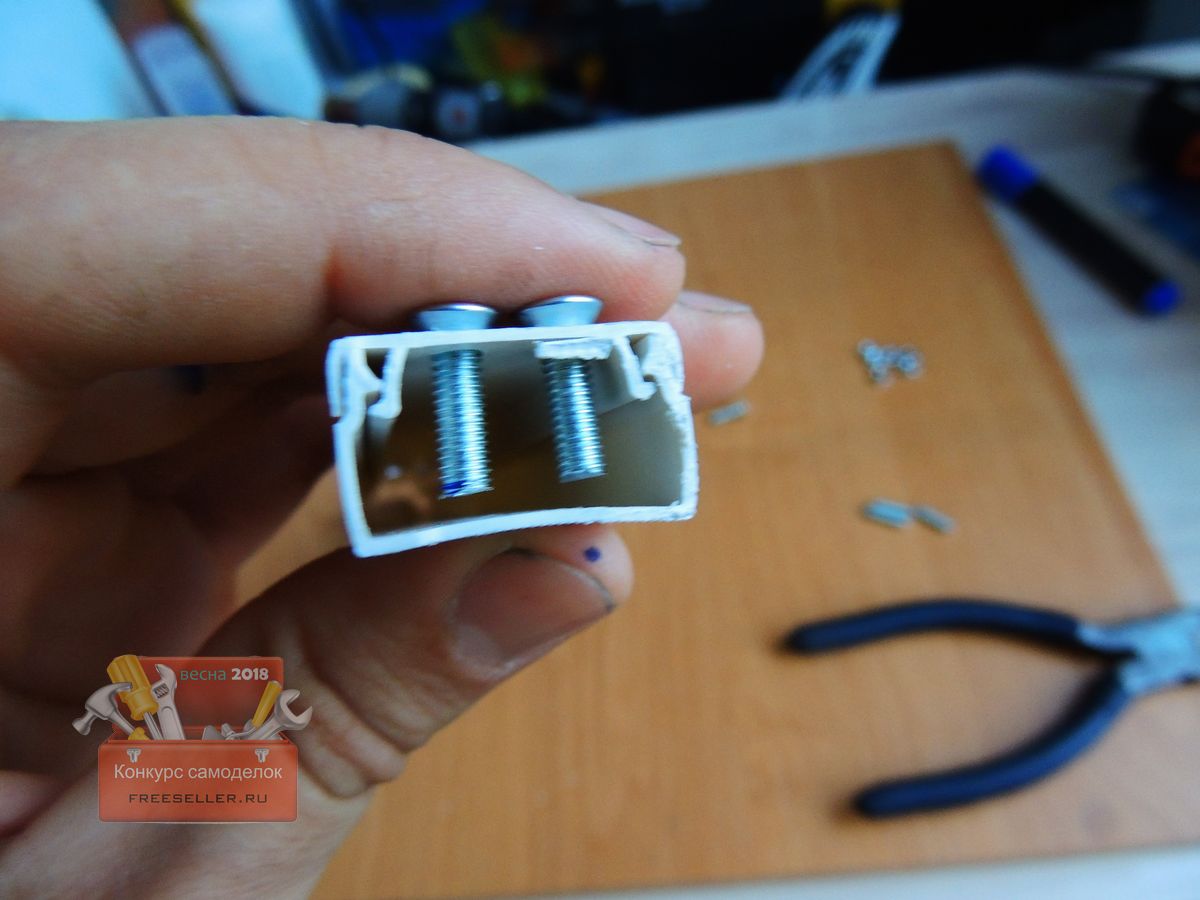

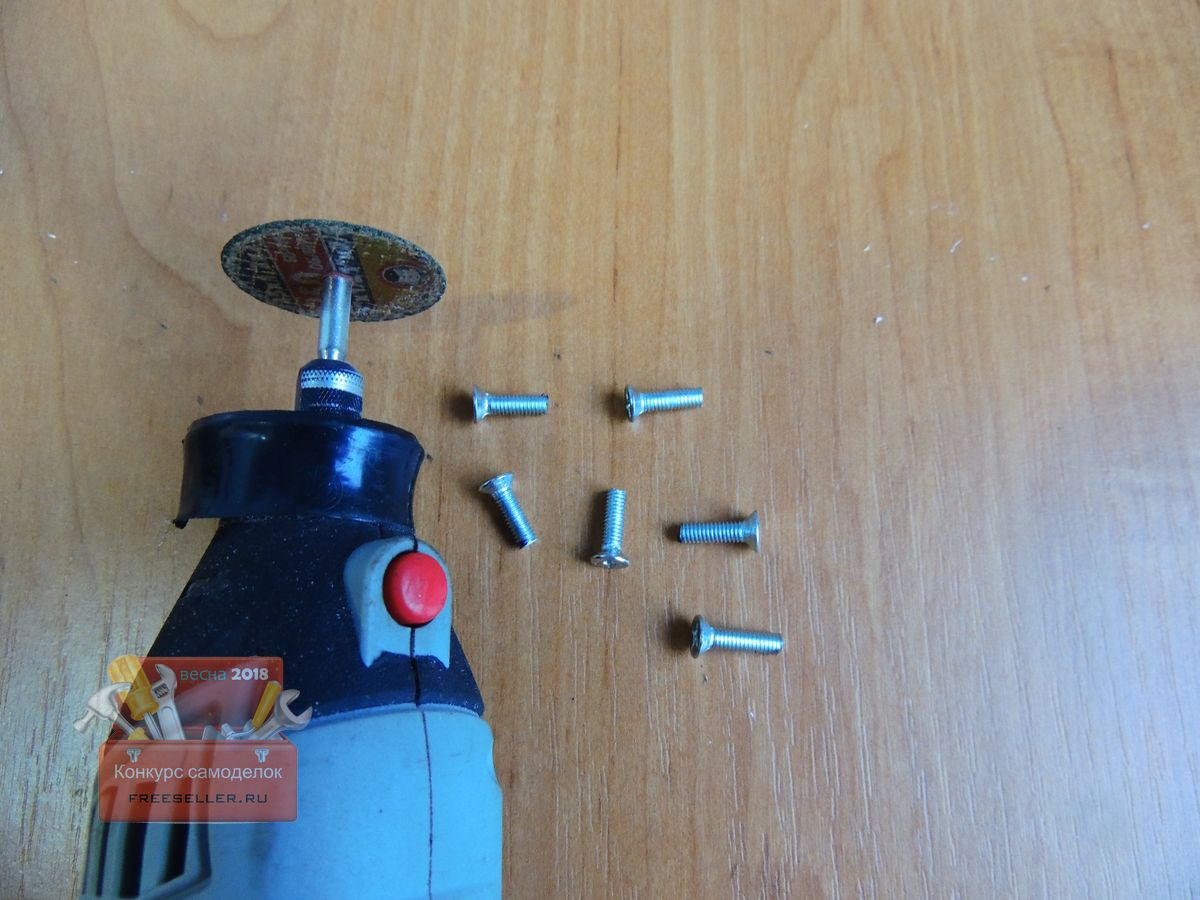

Далее вставляем болтики в отверстия и смотрим, чтобы они были не слишком длинные, в моем случае мне пришлось их немного укоротить до нужной длины.

Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.

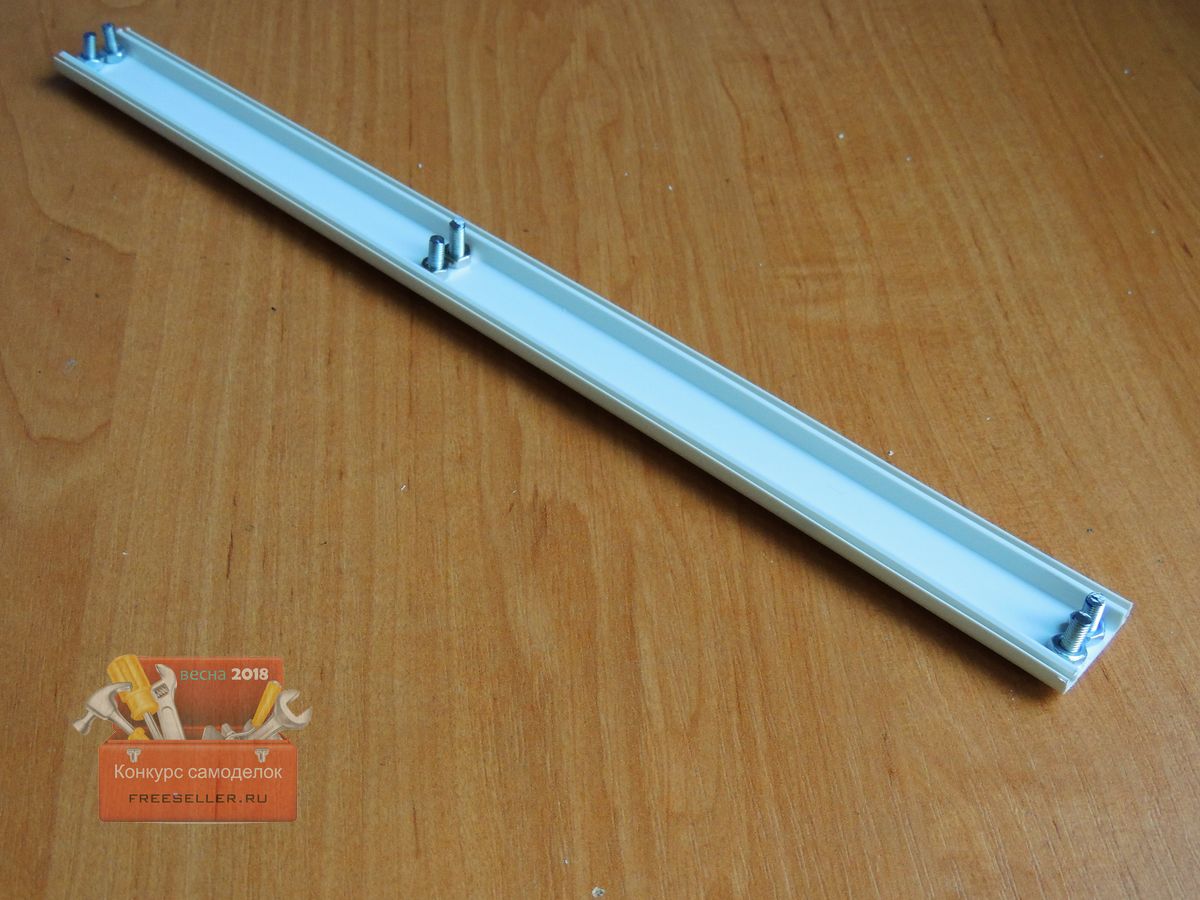

Когда все готово, снимаем верхнюю часть короба, вставляем болтики в отверстия и фиксируем их гайками.

Пенал линейка своими руками. Процесс изготовления.

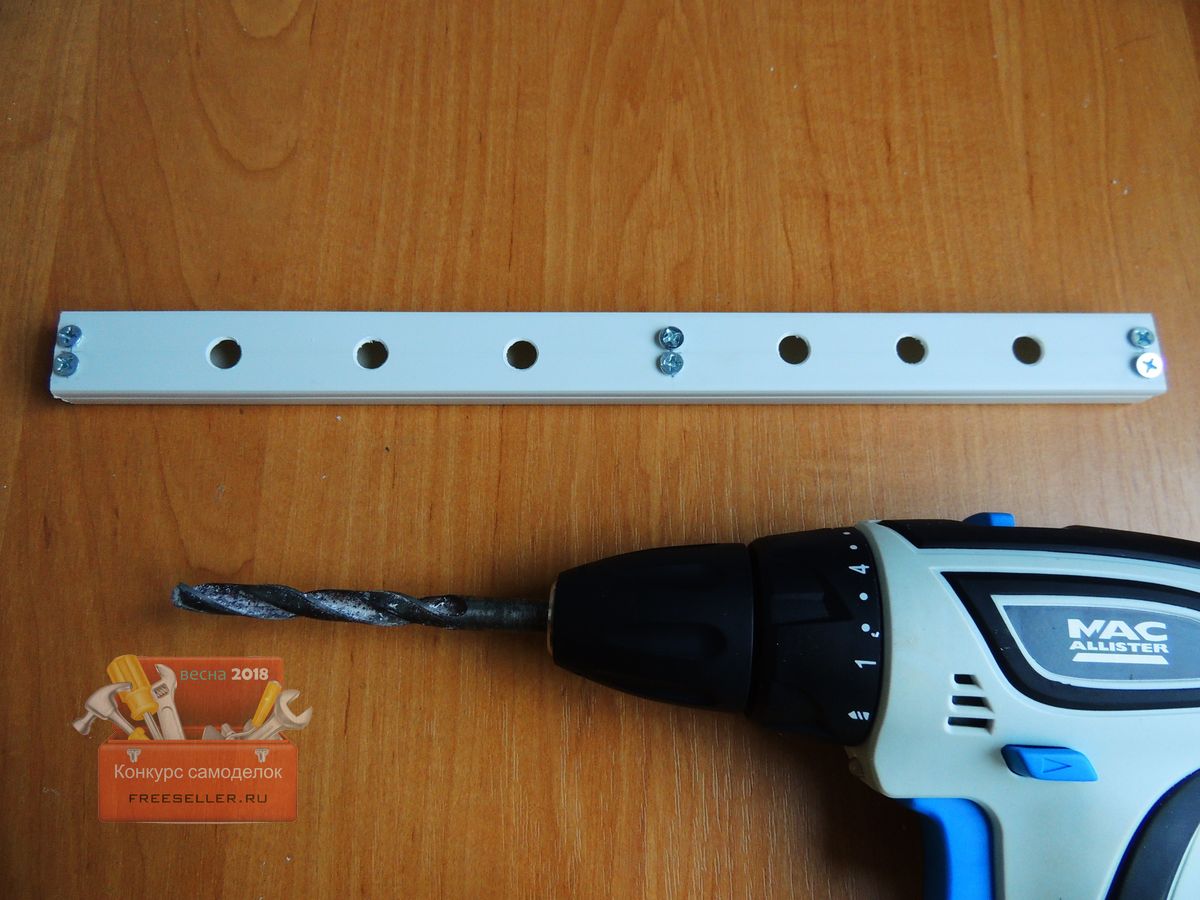

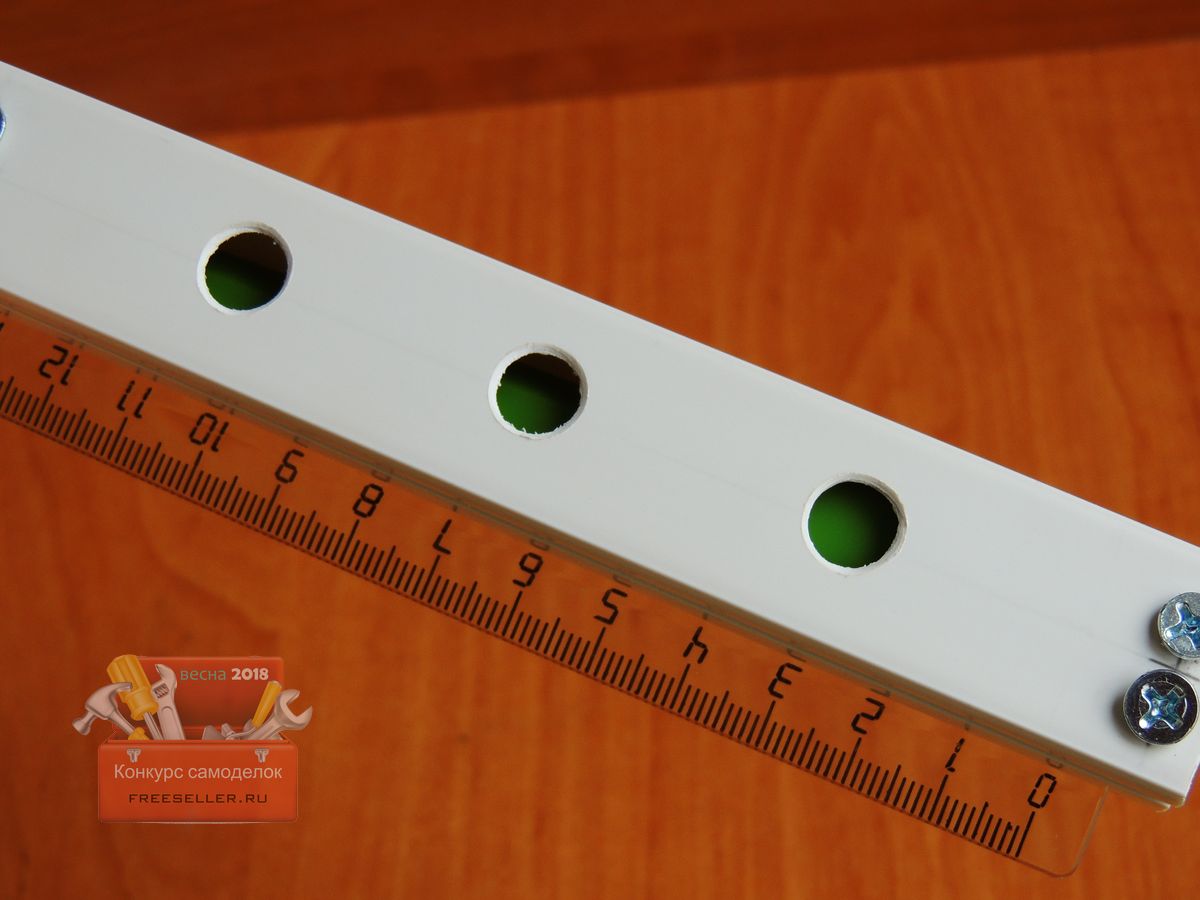

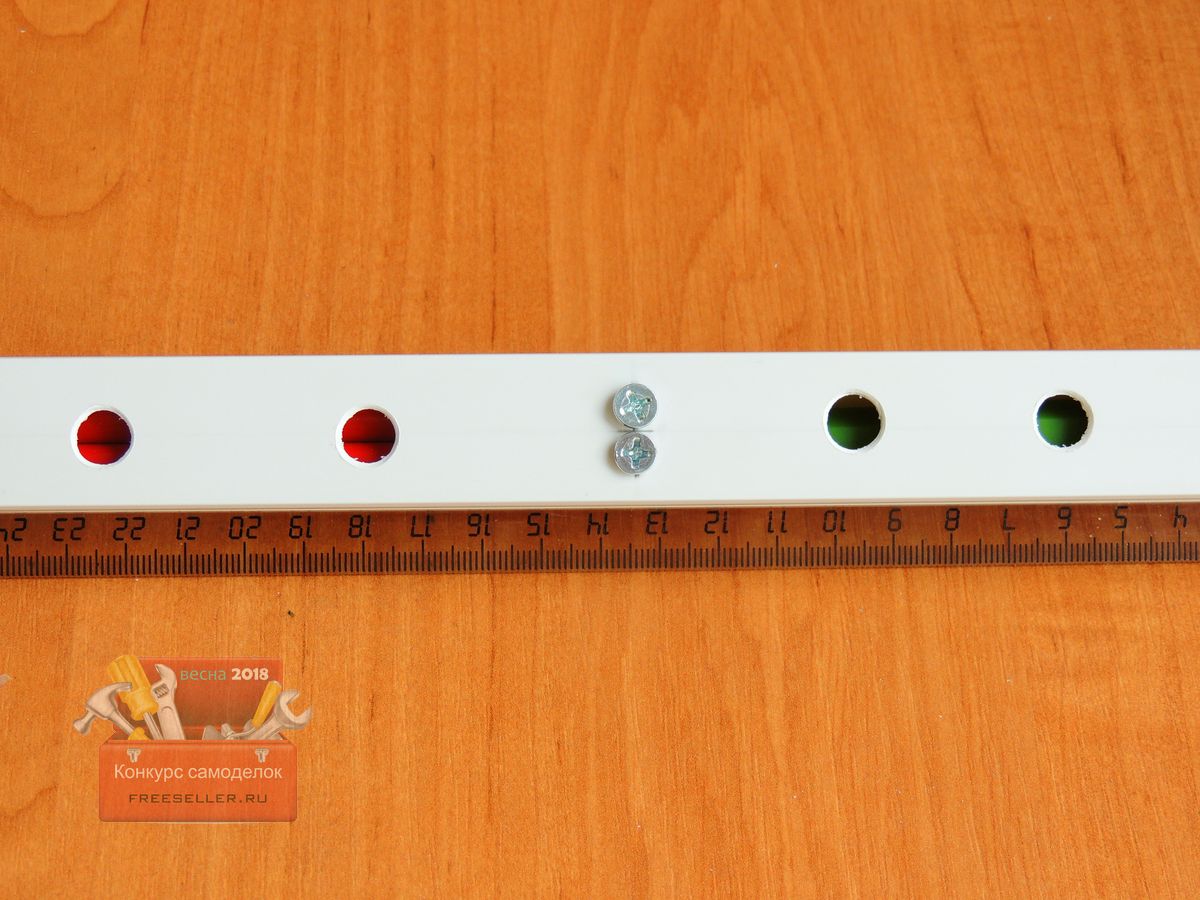

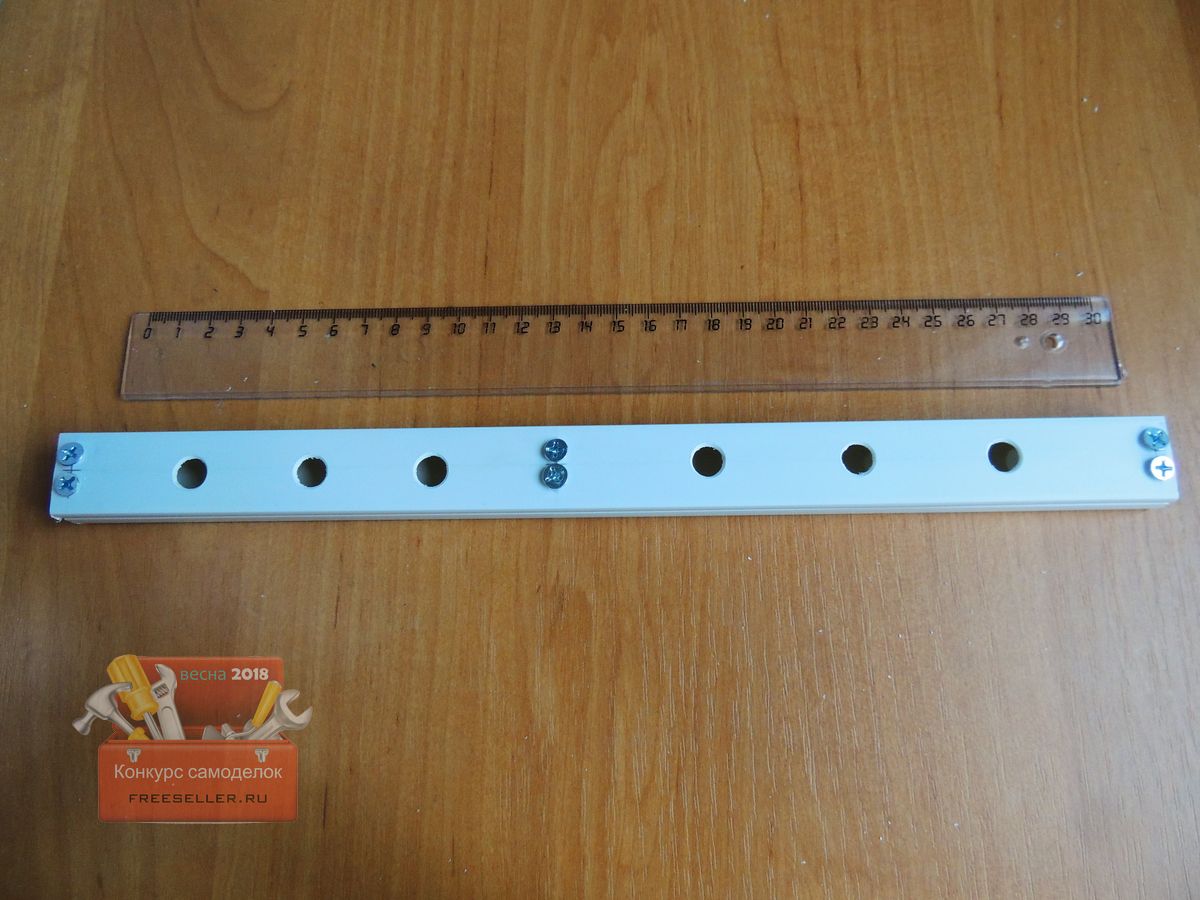

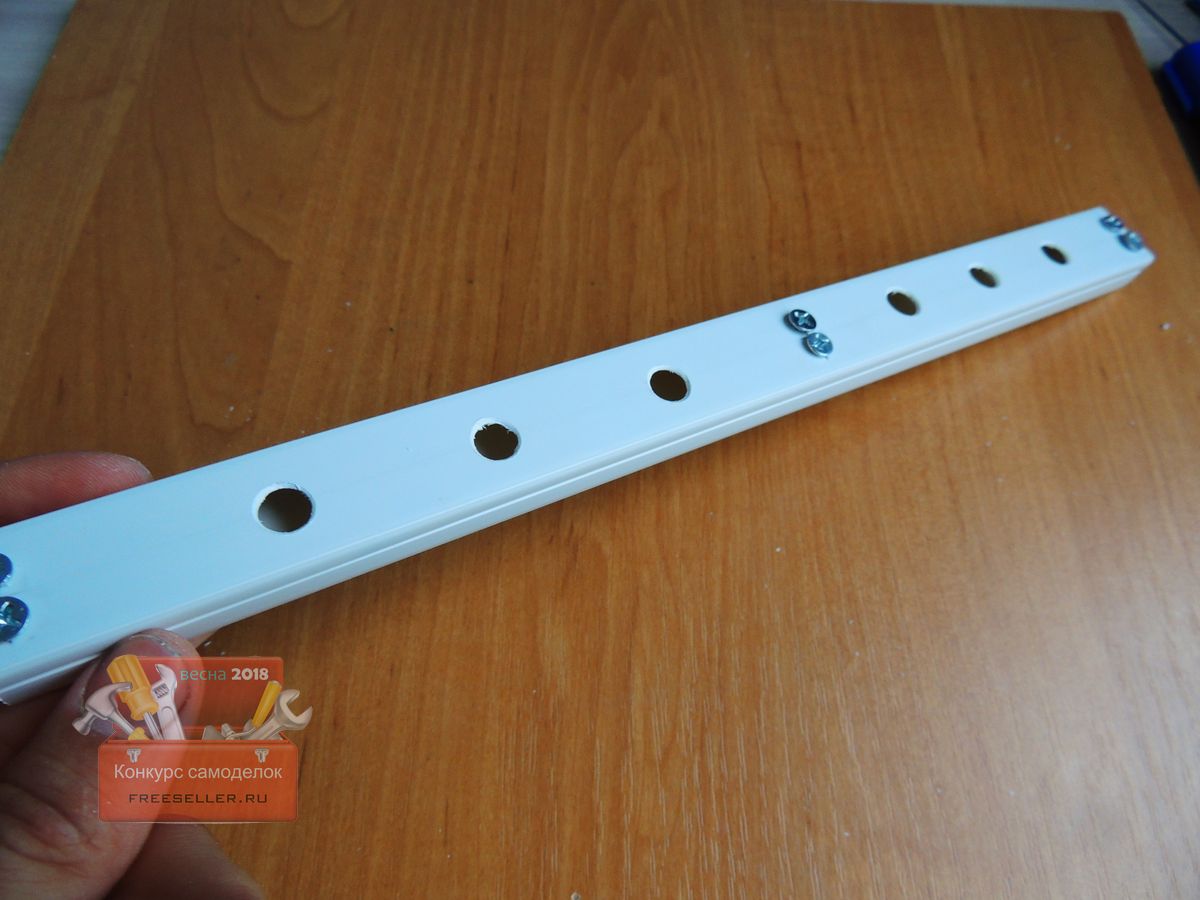

Далее я решил сделать вдоль верхнего короба  по три отверстия, для того чтобы было видно что находится внутри, нанес разметку, просверлил отверстия.

Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.

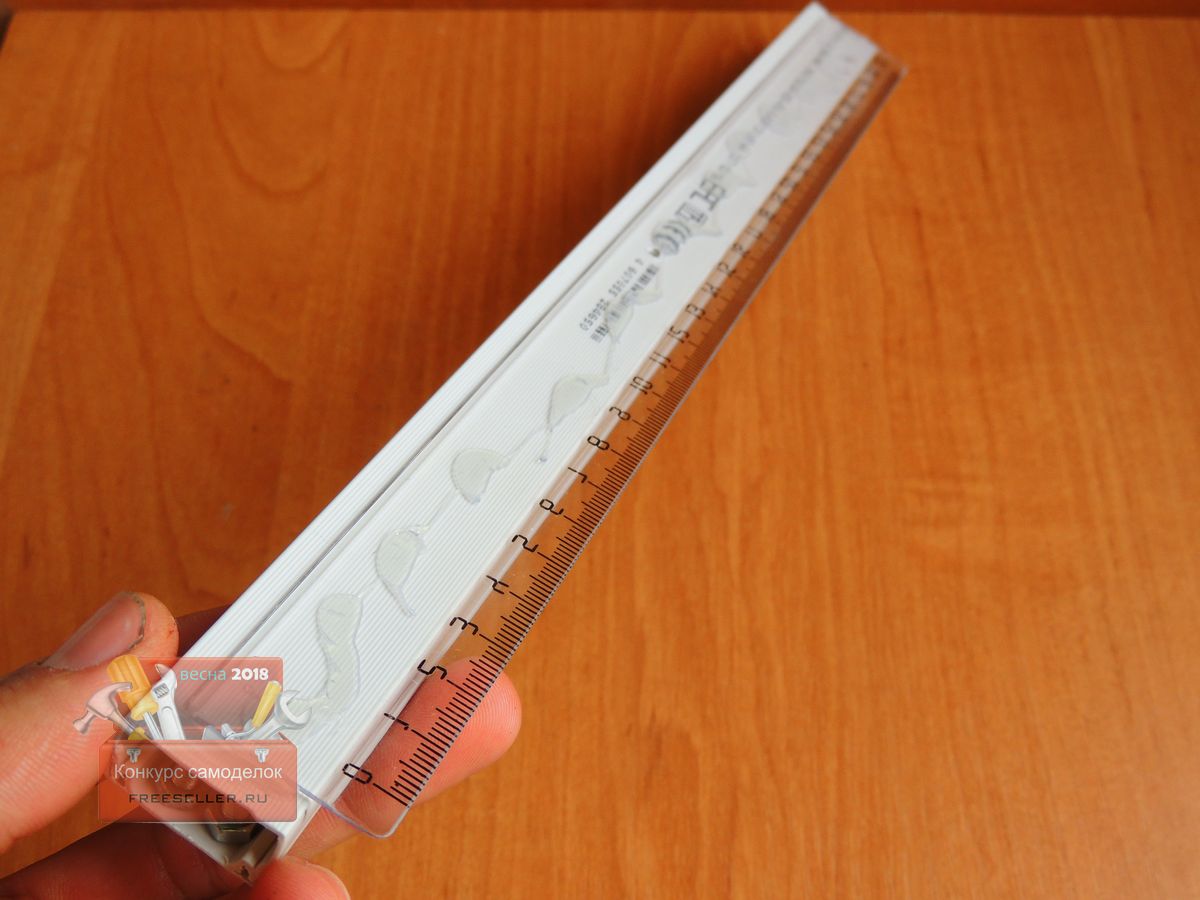

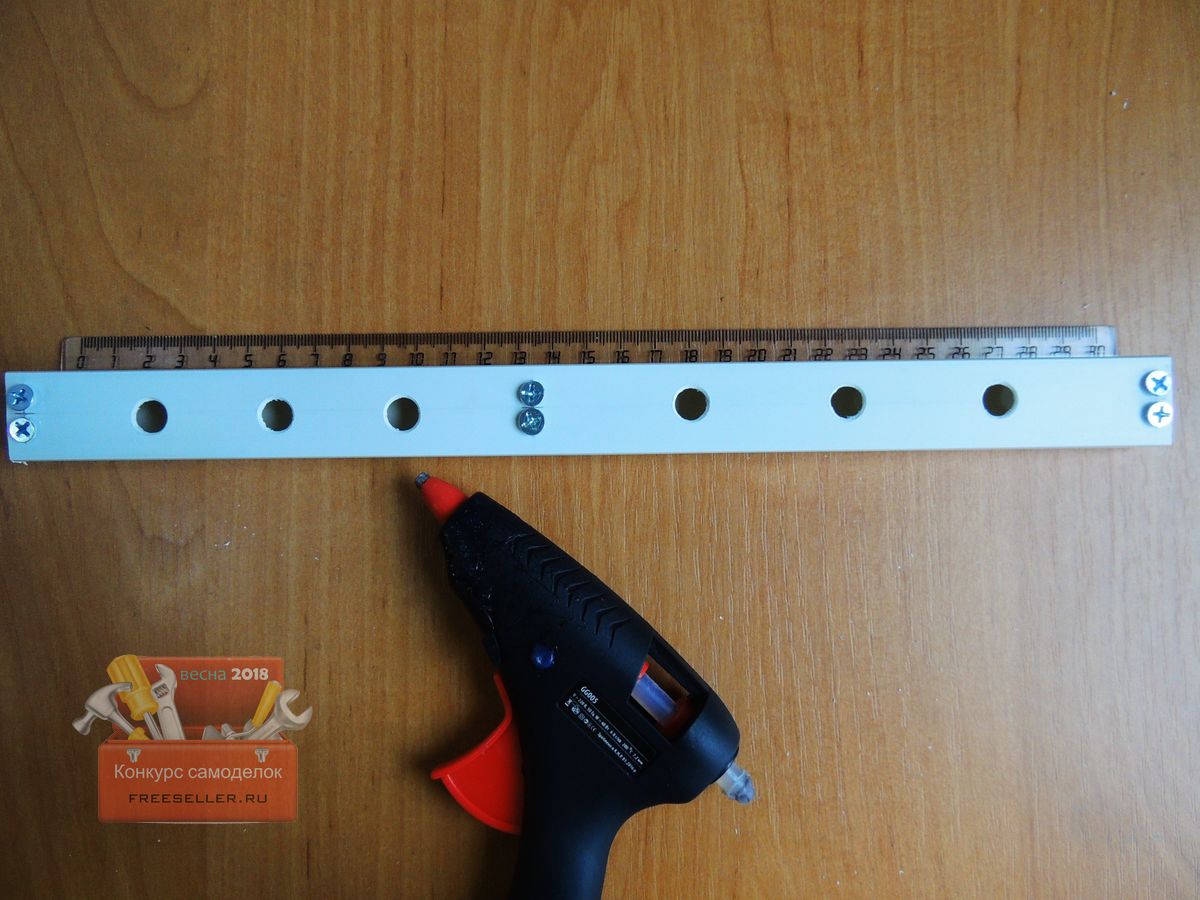

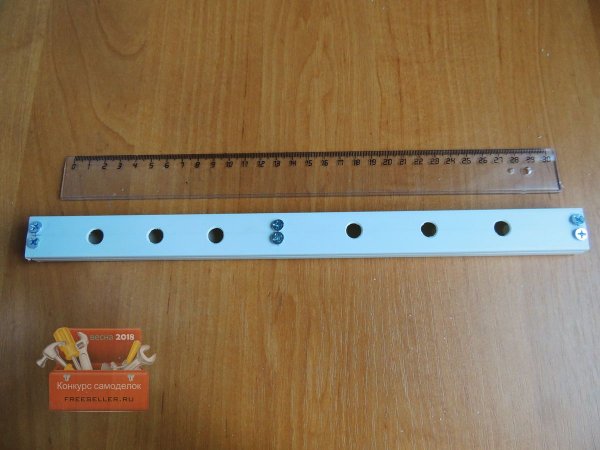

Теперь при помощи клеевого пистолета приклеиваем линейку.

Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.Пенал линейка своими руками. Процесс изготовления.

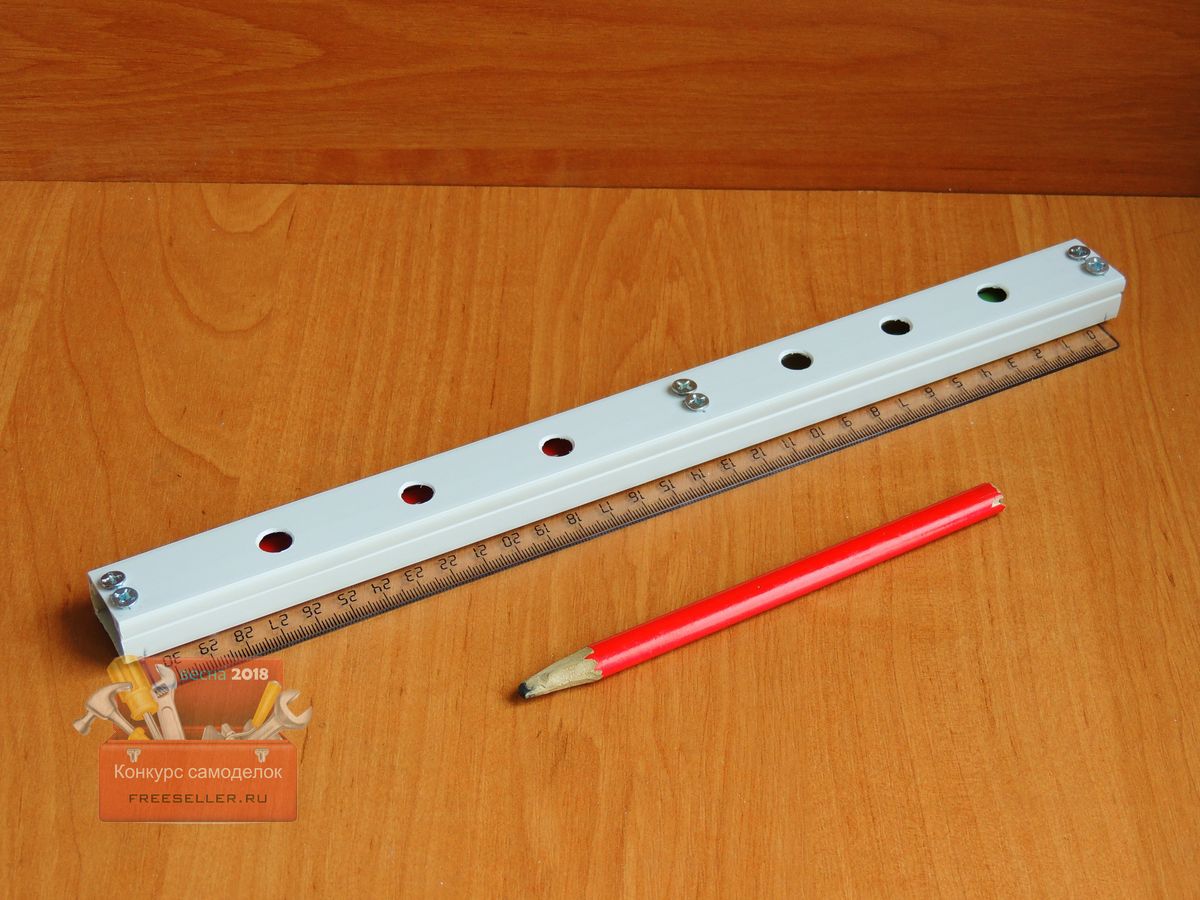

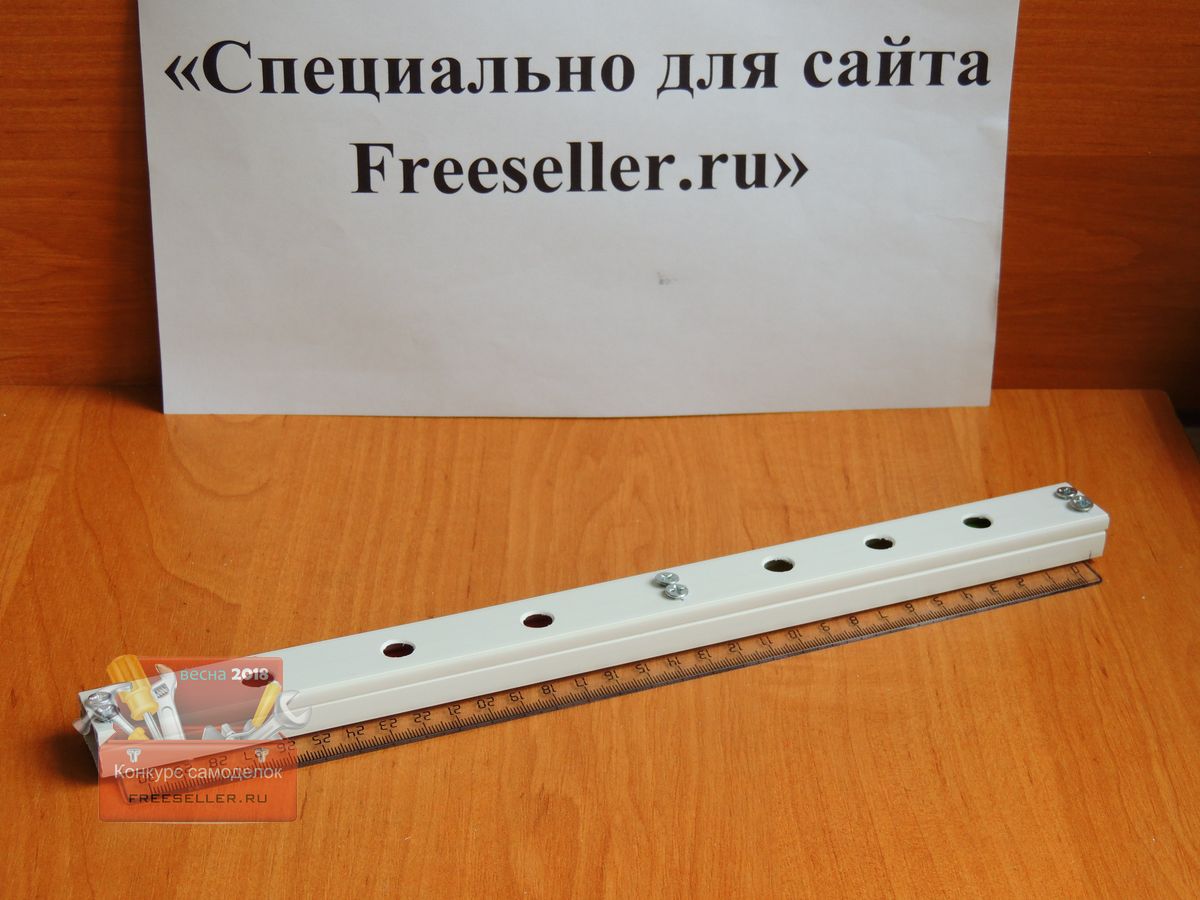

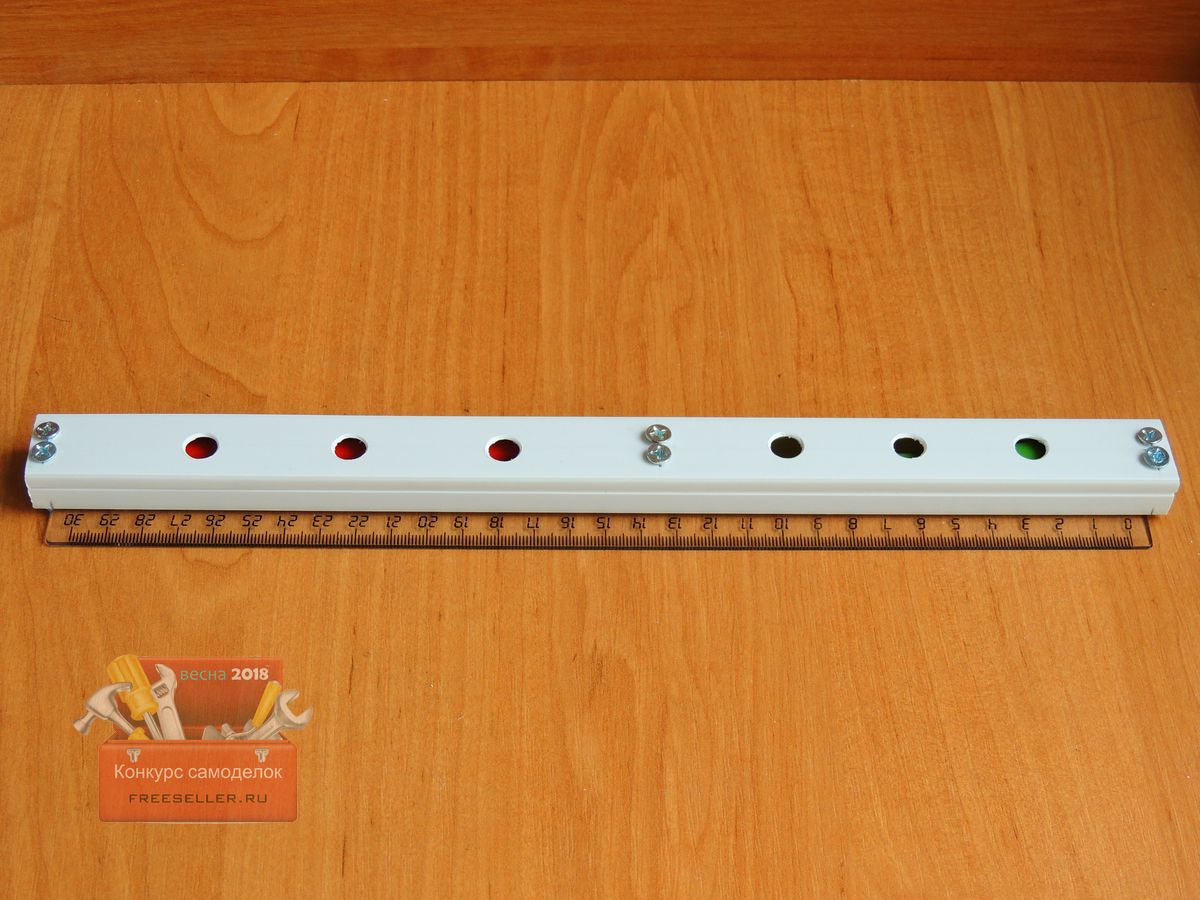

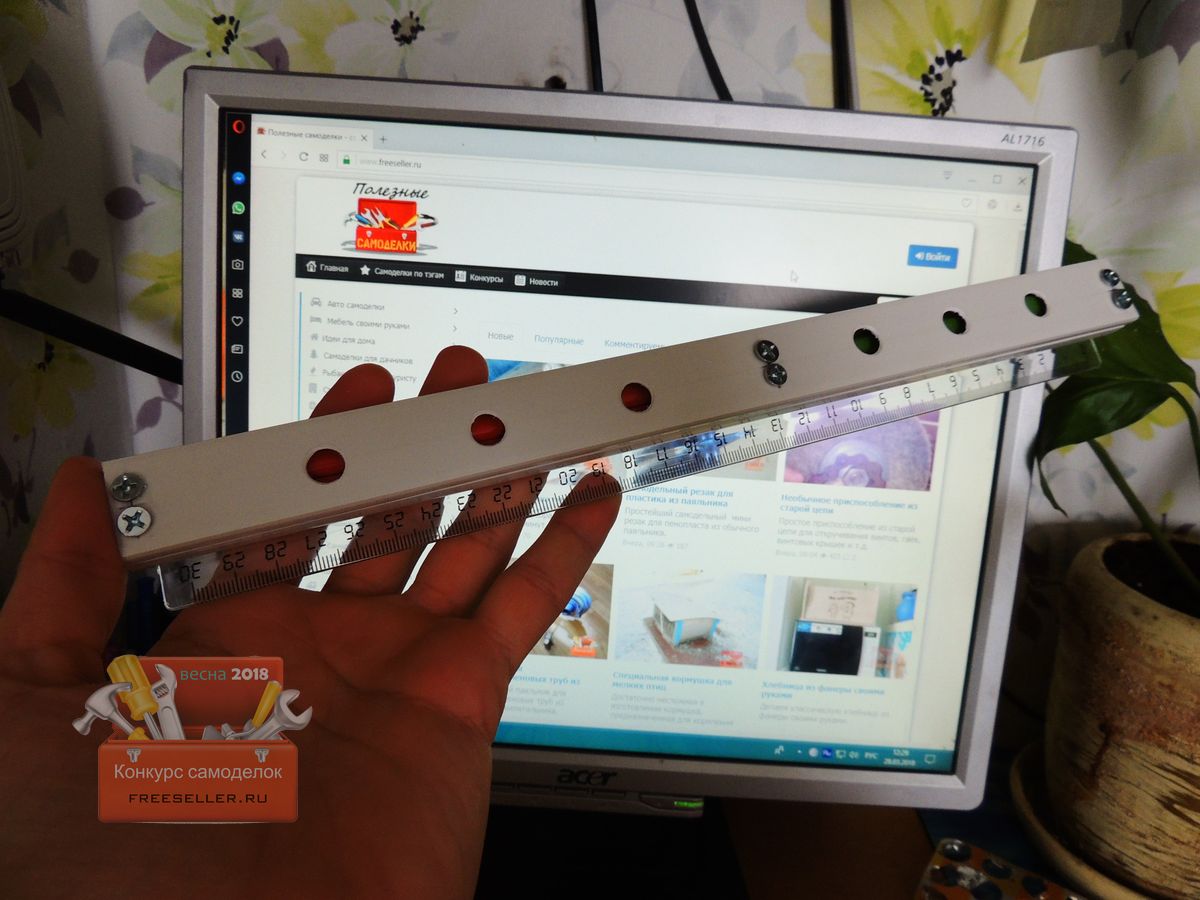

Вот в принципе и все, инструмент готов.

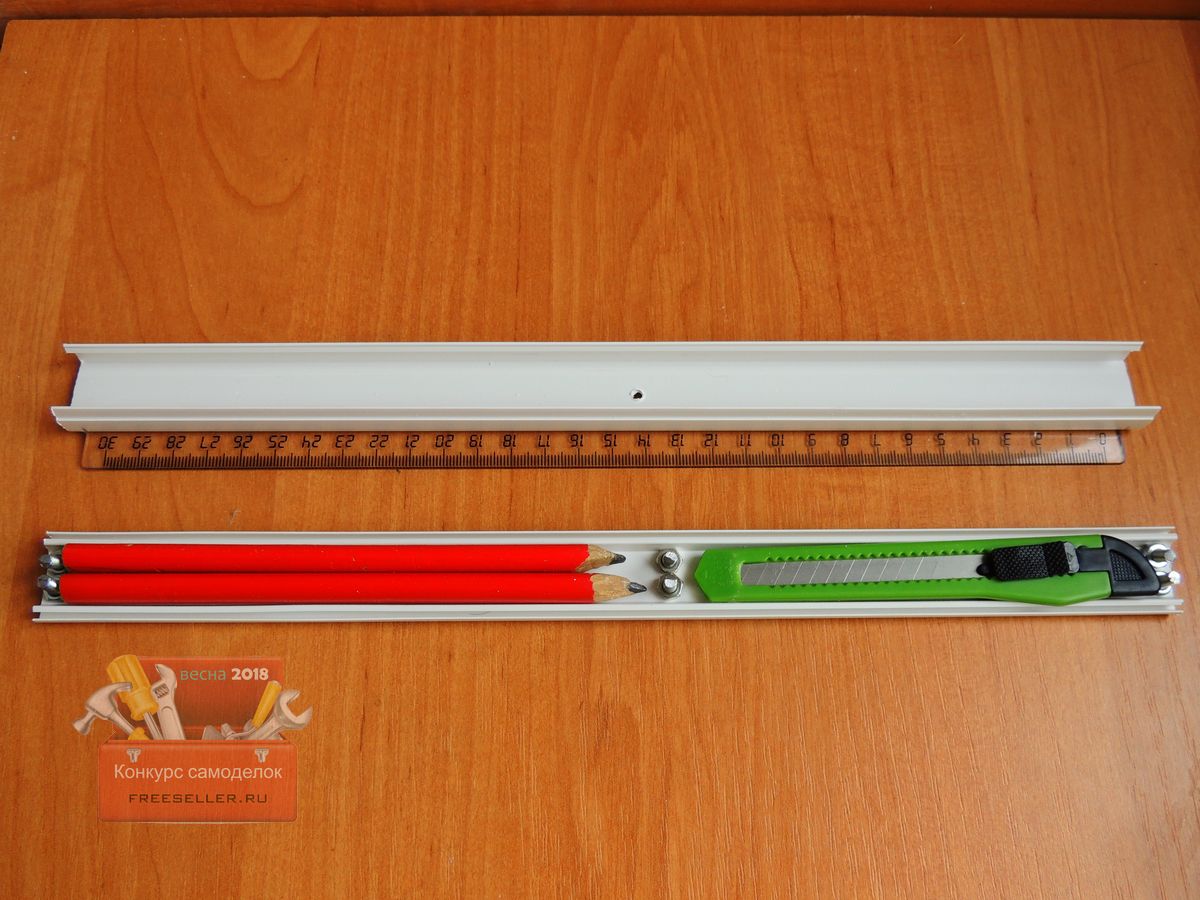

Помещаем канцелярский нож и карандаши в свои ячейки, и можно пользоваться.

Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.

Принцип работы пенала

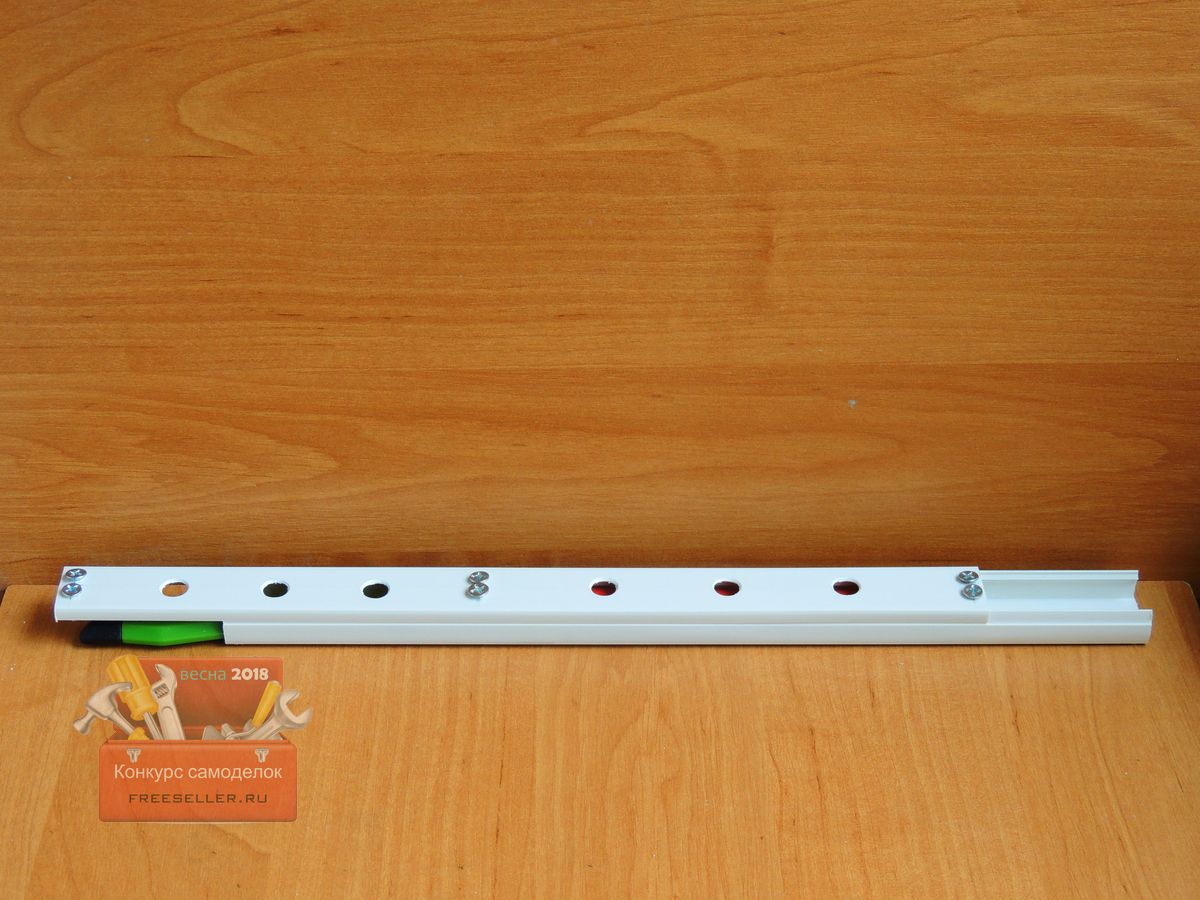

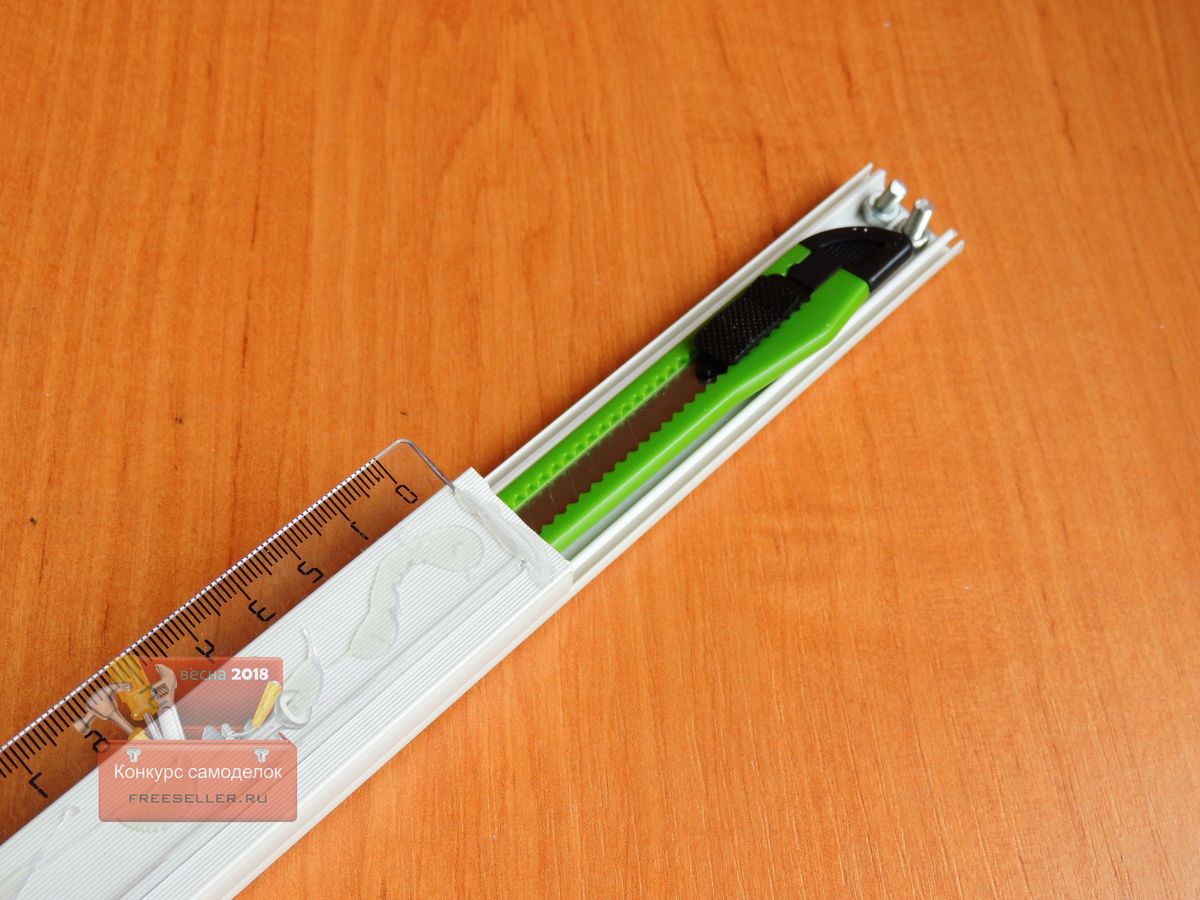

Принцип работы довольно прост, сдвигаем верхнюю часть влево высовывается канцелярский нож.

Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.

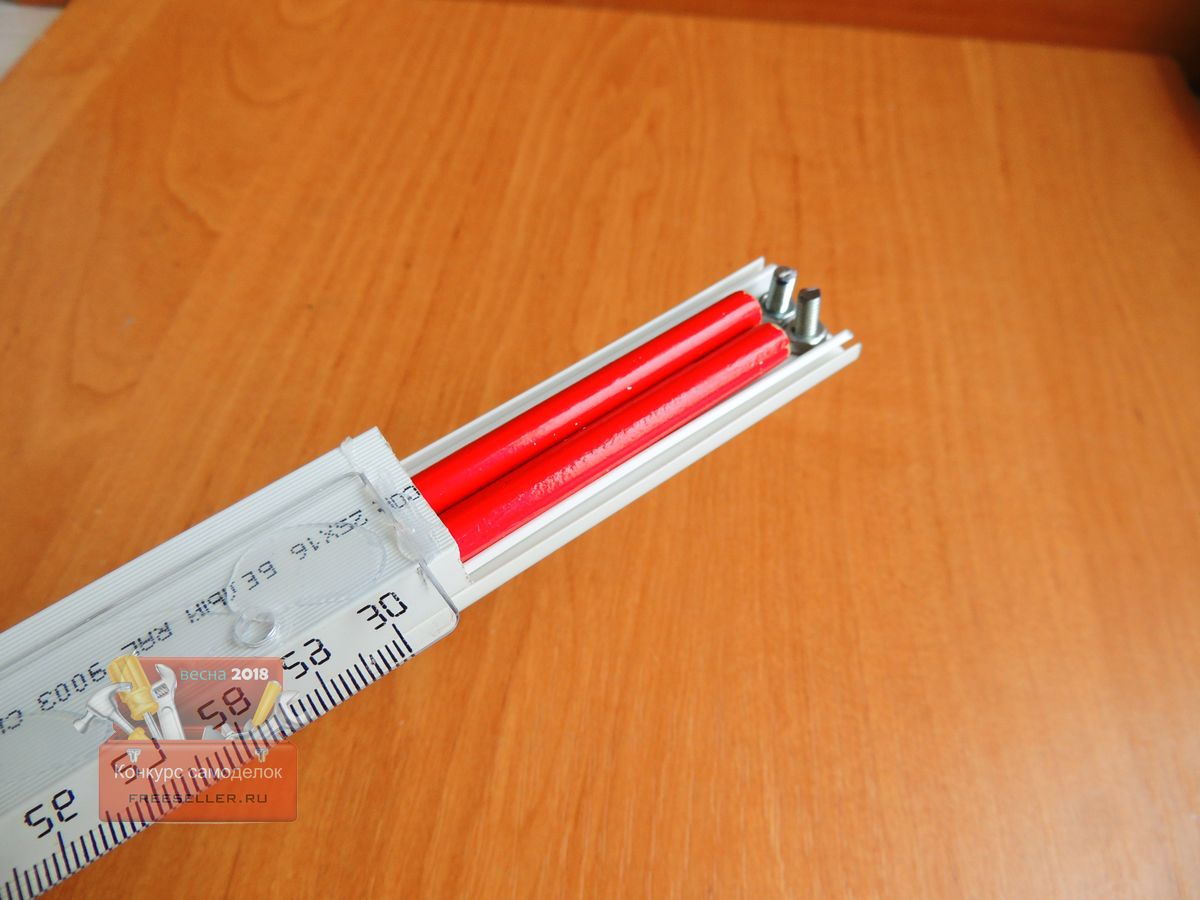

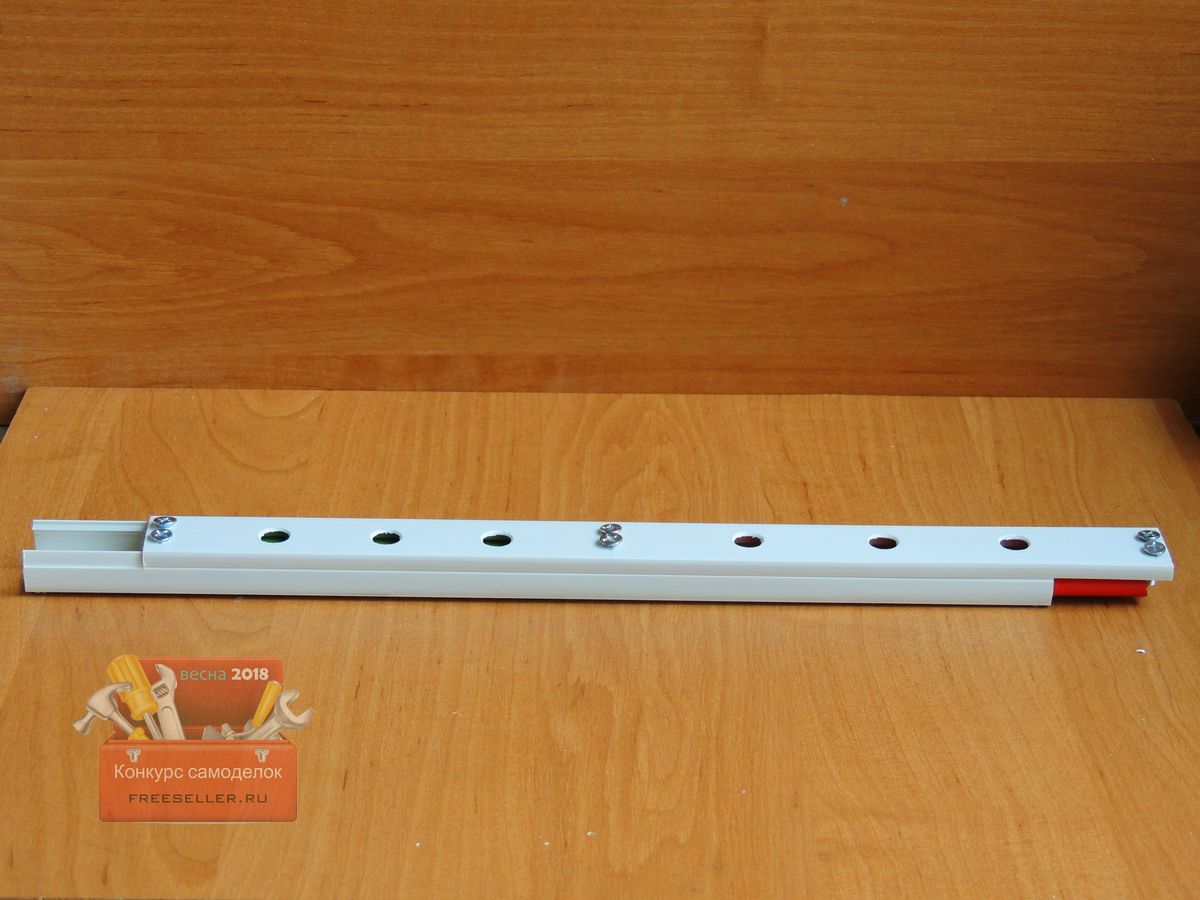

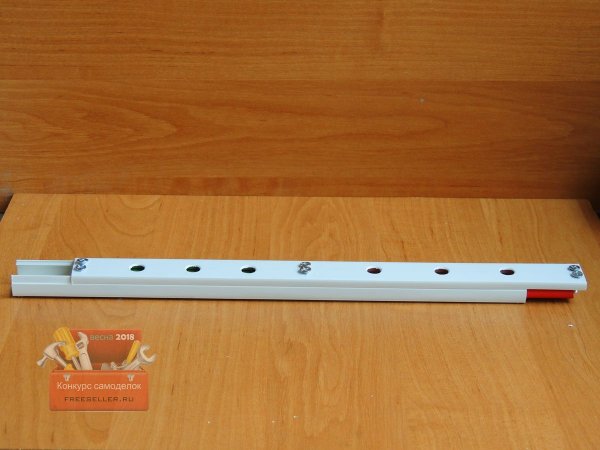

Сдвигаем вправо -  выезжают карандаши.

Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.

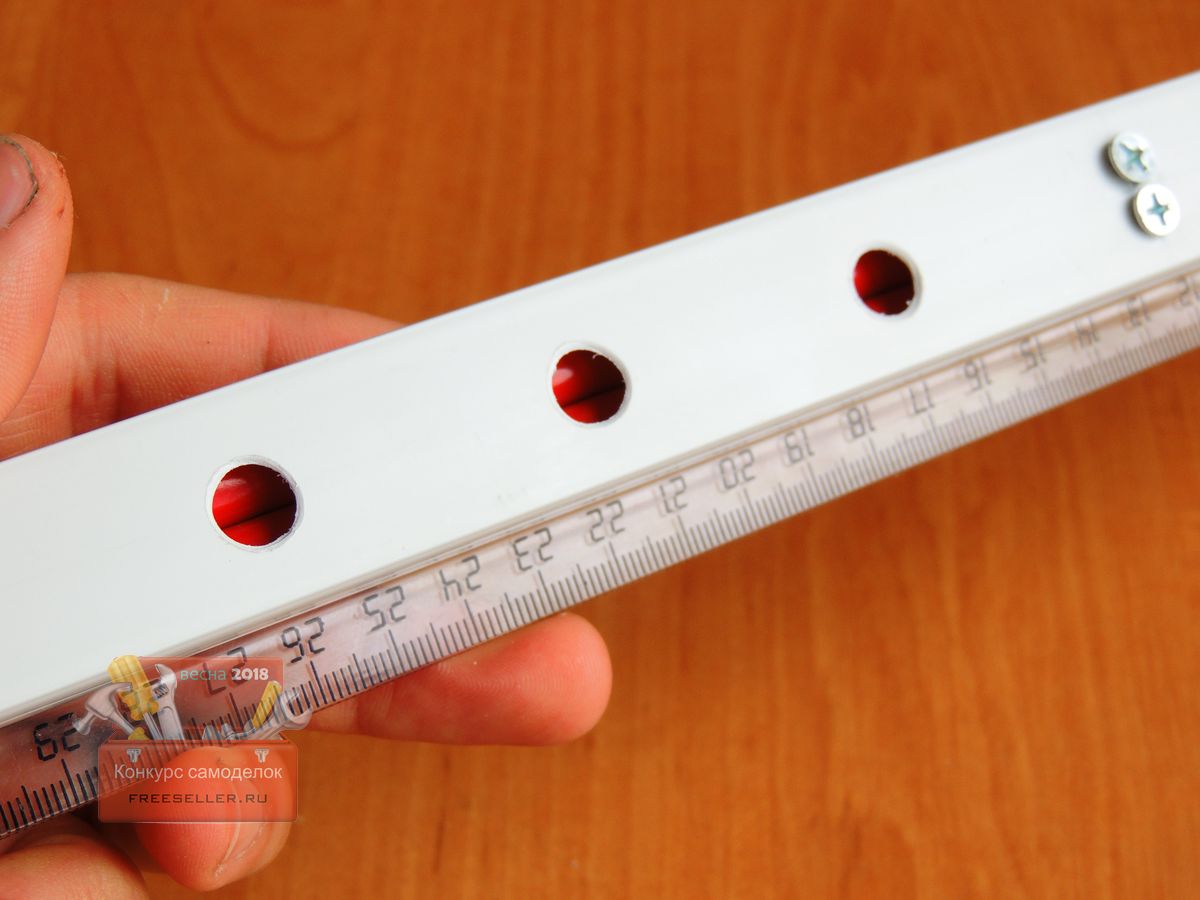

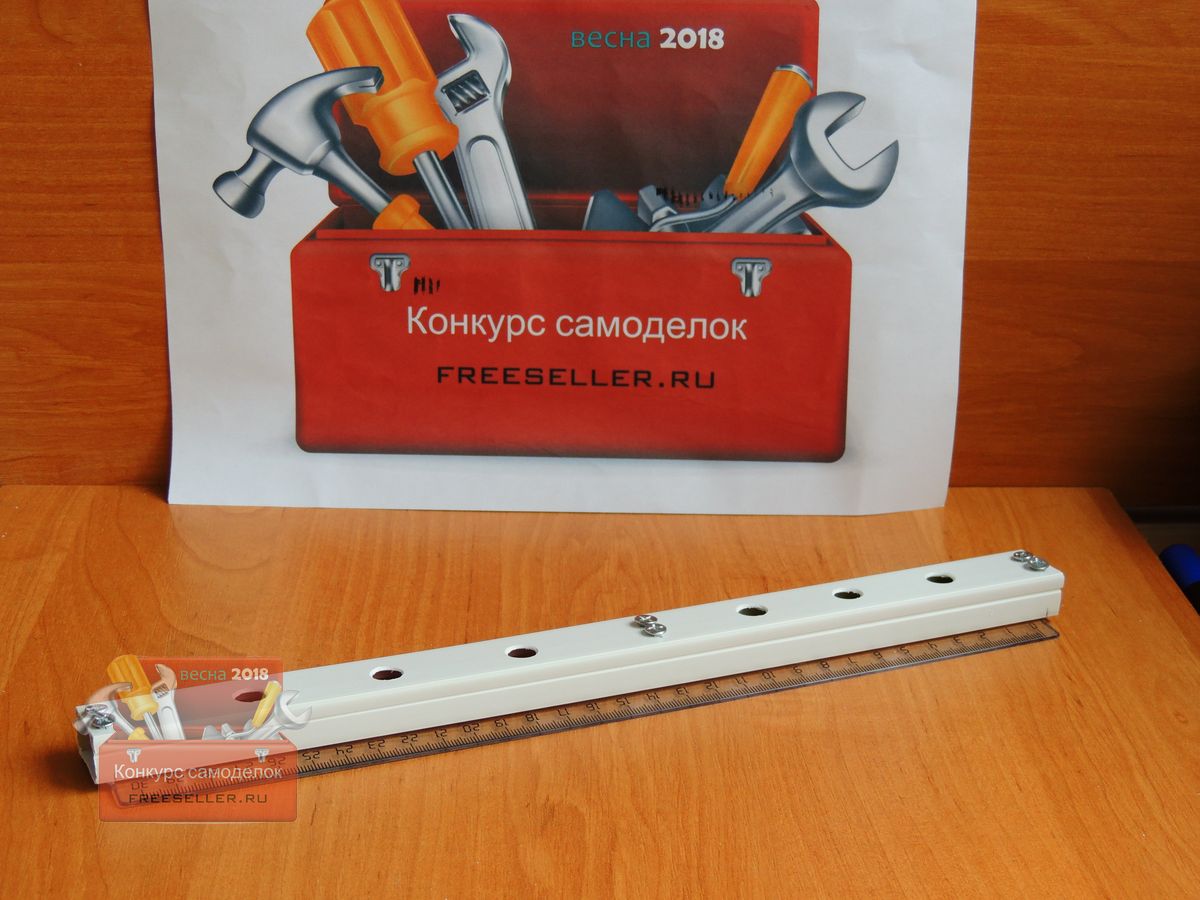

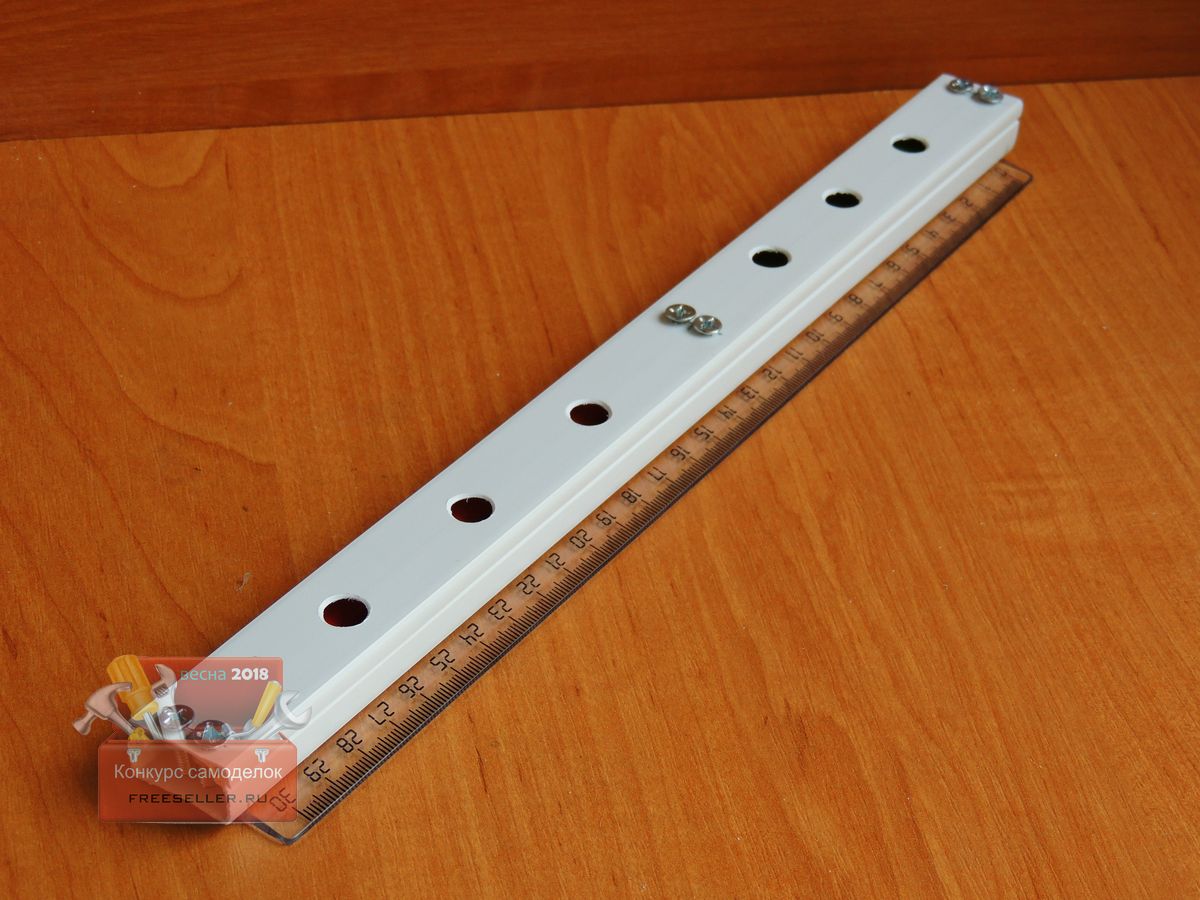

Прилагаю еще пару фотографий для наглядности.

Самоделки. Универсальный пенал линейка своими руками.Конкурс самоделок Весна 2018. freeseller_ru. Универсальный пенал линейкаСамоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.Самоделки. Универсальный пенал линейка своими руками.
И напоследок хочется добавить, что такое приспособление оказалось очень удобным для меня, так как оно включает в себя все самое необходимое, а именно: линейку, карандаш и канцелярский нож для его заточки, в общем, я доволен.

На этом заканчиваю свою статью!
Всем спасибо за внимание!
