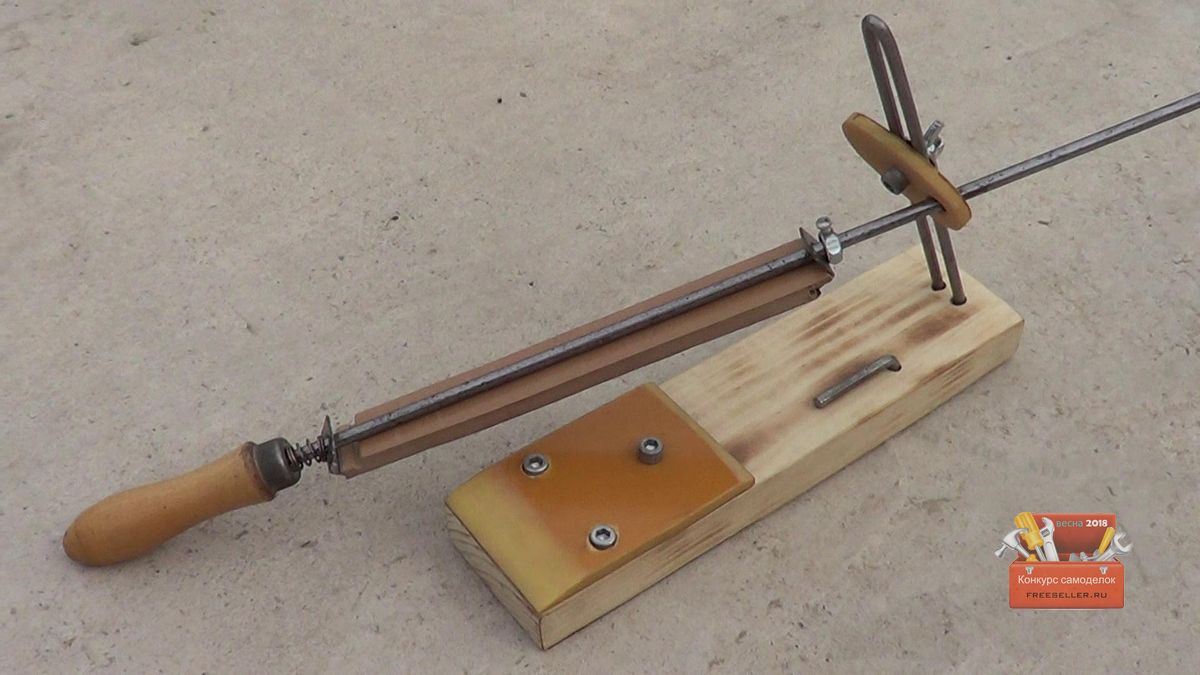

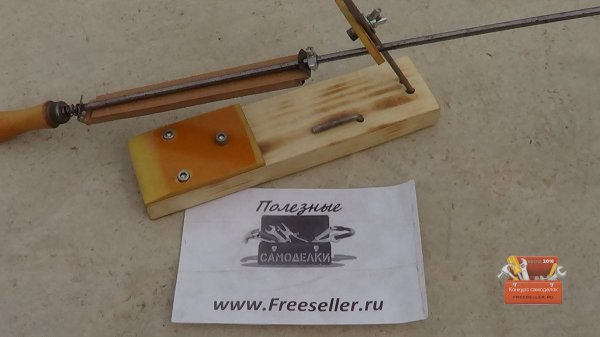

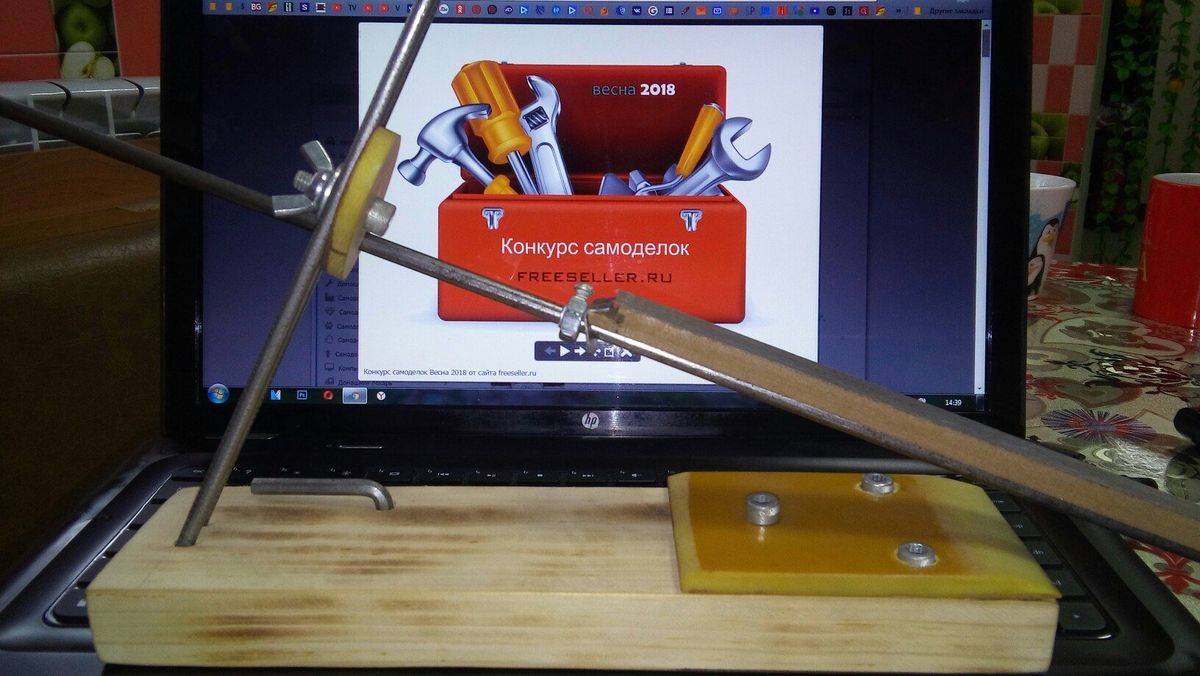

Точилка для ножей из подручных материалов своими руками

3 мая 2018 intelkmx 14 729 просмотров

Привет всем любителям самоделок! Ранее я публиковал статьи по изготовлению Метательного ножа (работа удалена с сайта по требованию РОСКОМнадзора), а так же статью про БЮДЖЕТНУЮ ЗАТОЧКУ НОЖЕЙ и продолжая эту тему хочу показать, как можно из подручных материалов, которые имеются в Вашей мастерской изготовить замечательную точилку для ножей. На изготовление данной точилки не было потрачено и одного рубля, хотя аналоги таких точилок стоят довольно дорого, даже в том же Китае, дешевле 1 тысячи рублей найти невозможно, а мой вариант может повторить каждый и забегая наперед, скажу, что такая точилка просто необходима в каждом доме (жены, мамы, девушки будут в восторге от остроты ножей), да и самому намного приятнее работать, когда нож хорошо заточен, ну и собственно сам процесс по заточке, лично для меня доставляет удовольствие!

Материалы и инструменты

Необходимые материалы и инструменты:

- деревянный брусок;
- пластинка фторопласта;

- 4 винтика под шестигранник;
- стальной пруток;
- толстый электрод;
- металлические уголки;
- пружинка;
- кусок ламината;
- двухсторонний скотч;
- наждачная бумага.

Изготовление точилки для ножей

Изготовление корпуса

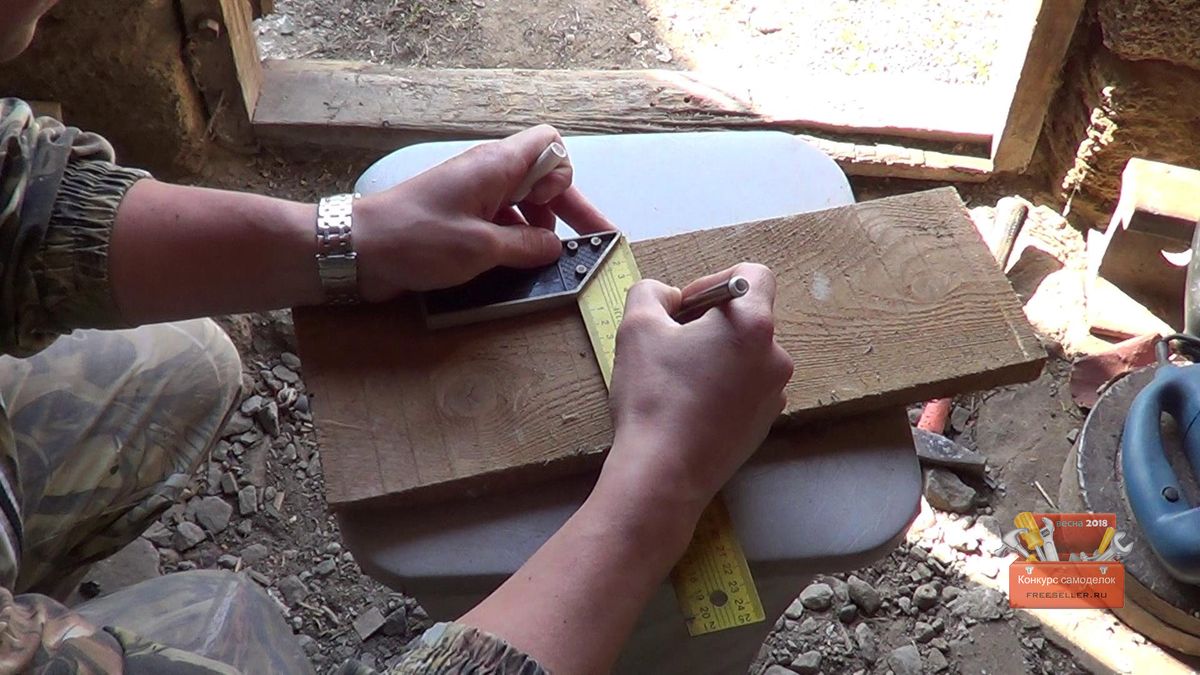

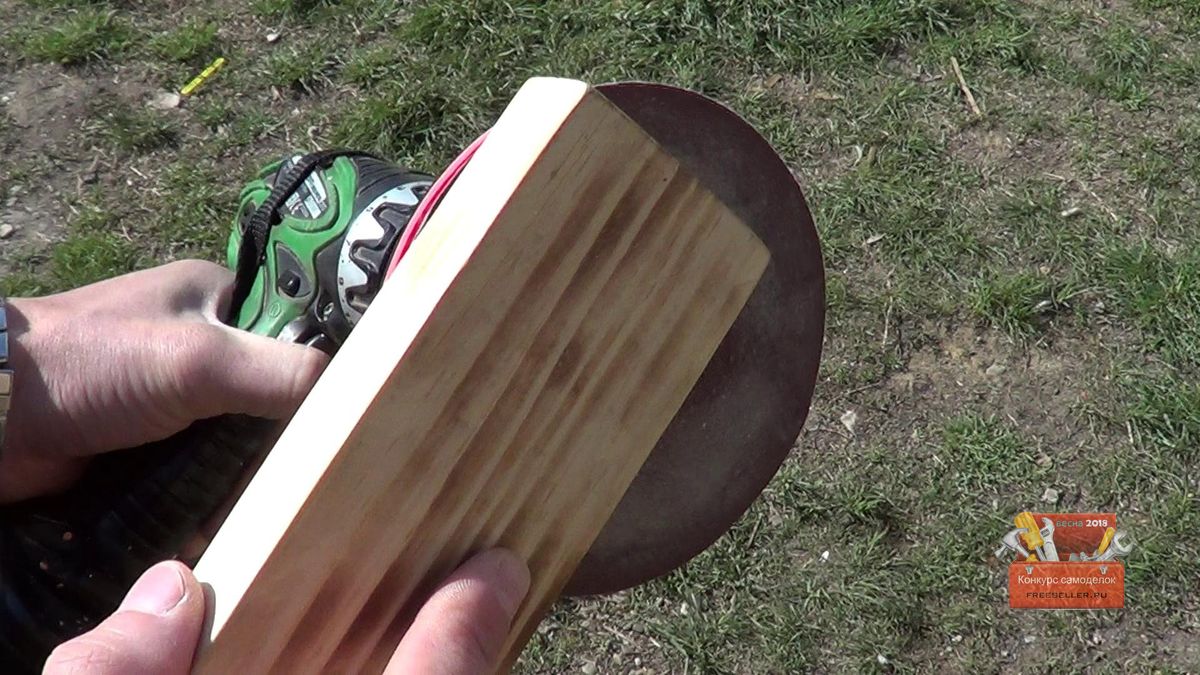

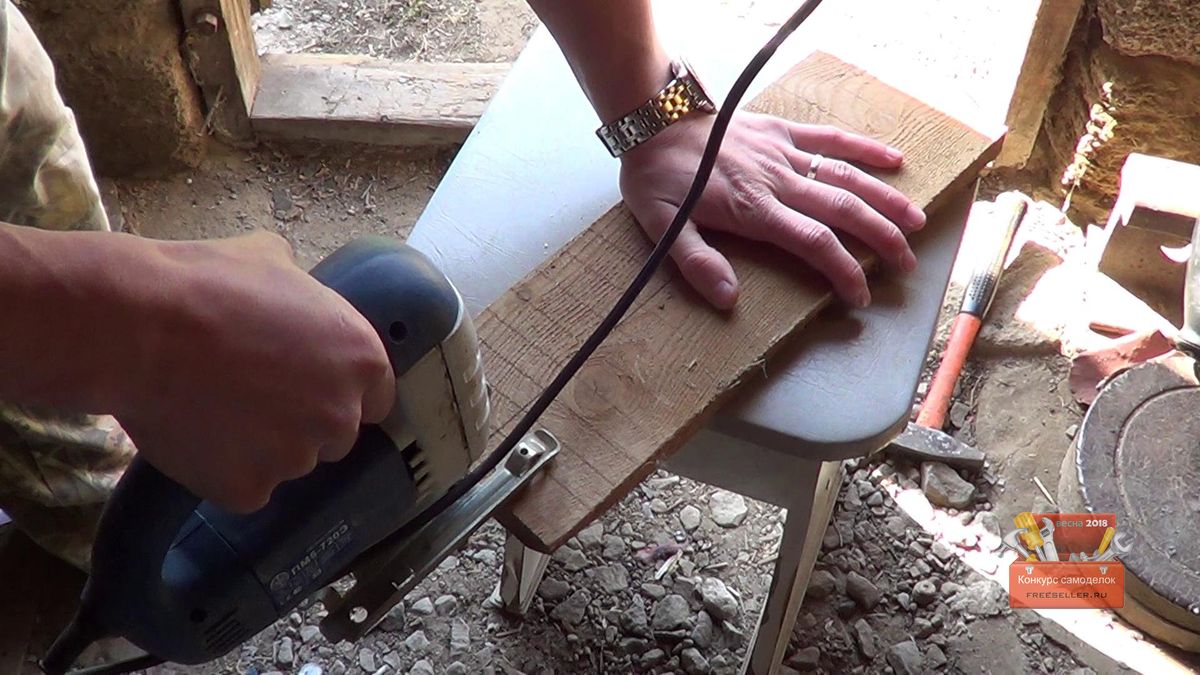

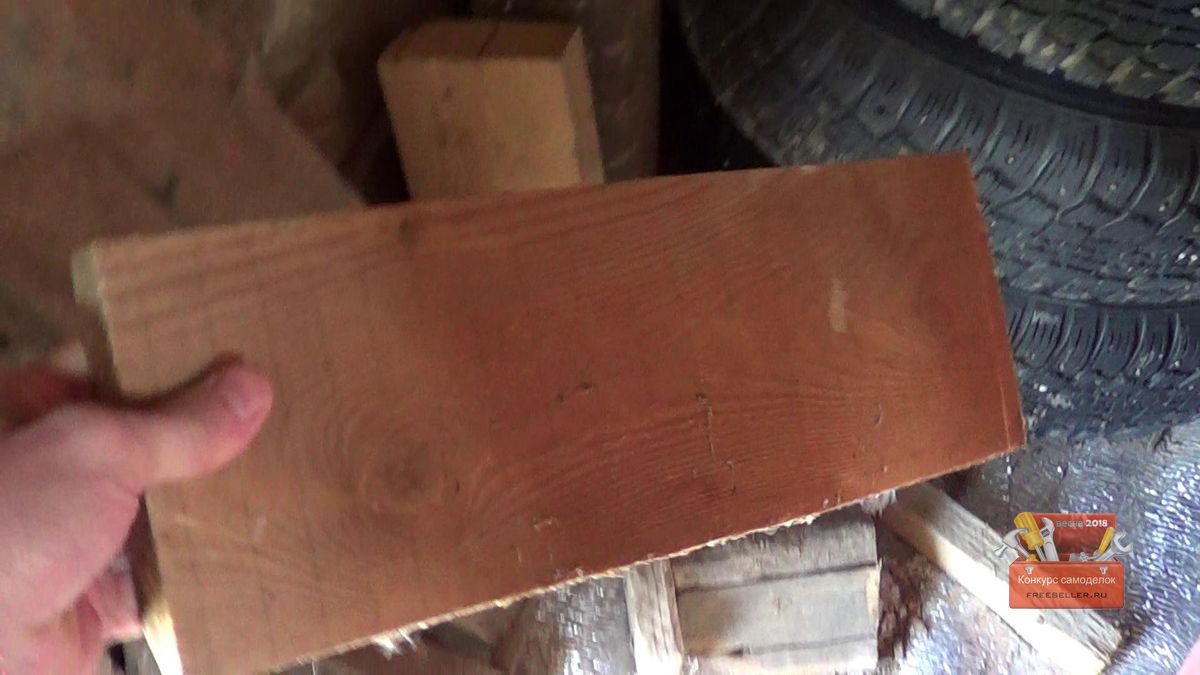

Первым делом взял деревянный брусок, разметил его: толщина - 2 см, ширина - 6,5 см, длинна - 26 см, вырезал лобзиком и зачистил наждачным кругом при помощи шуруповерта. P.S. Спасибо админу сайта за подарок, который я получил за победу в конкурсе самоделок! Шуруповерт работает отлично по сей день! Использую практически каждый день!

Изготовление направляющей стойки

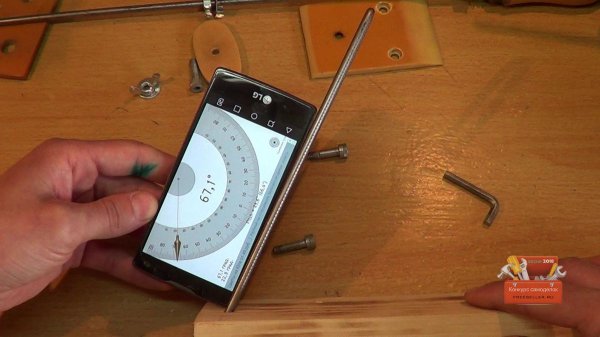

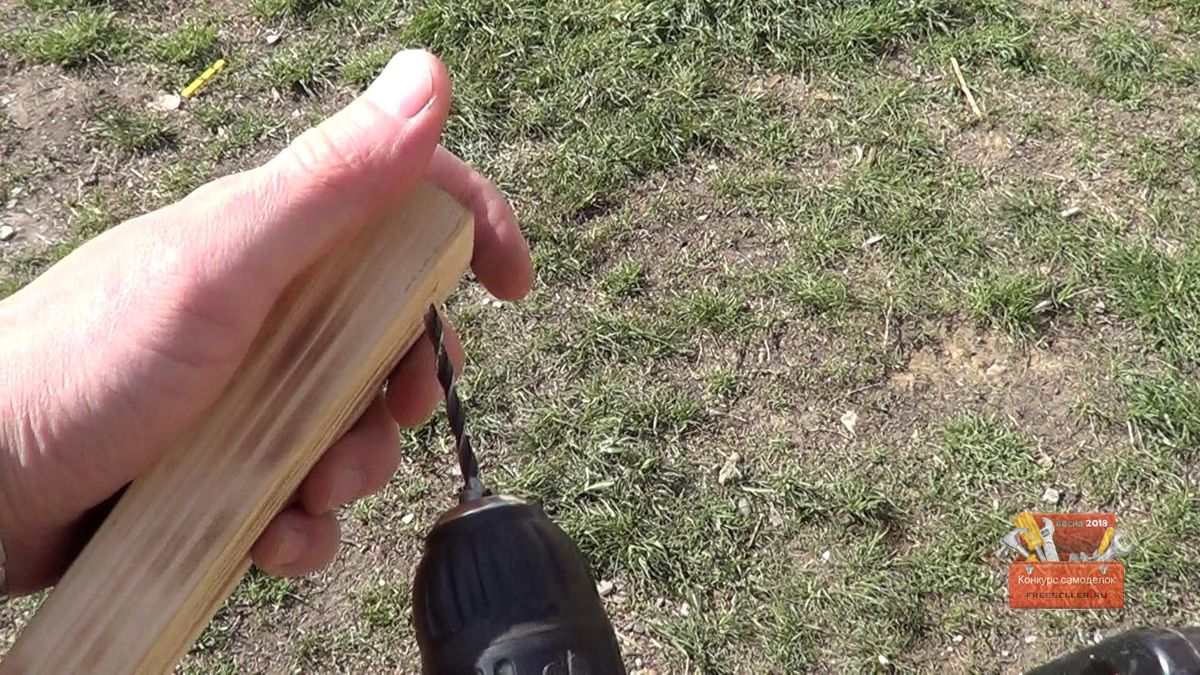

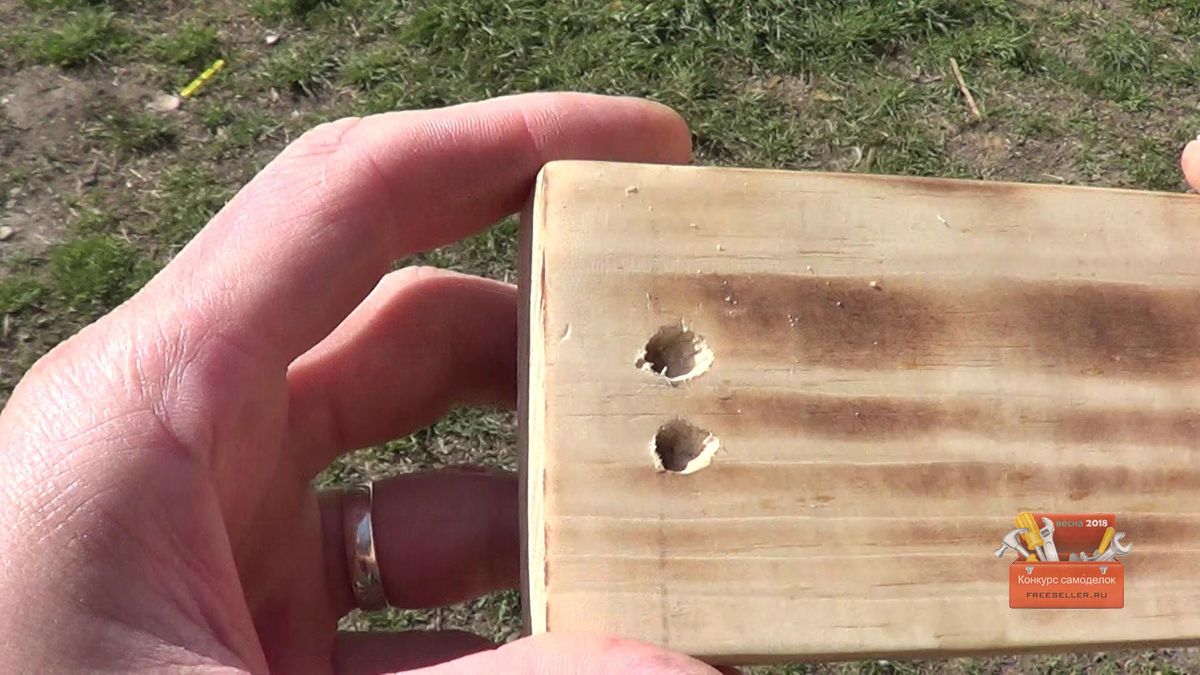

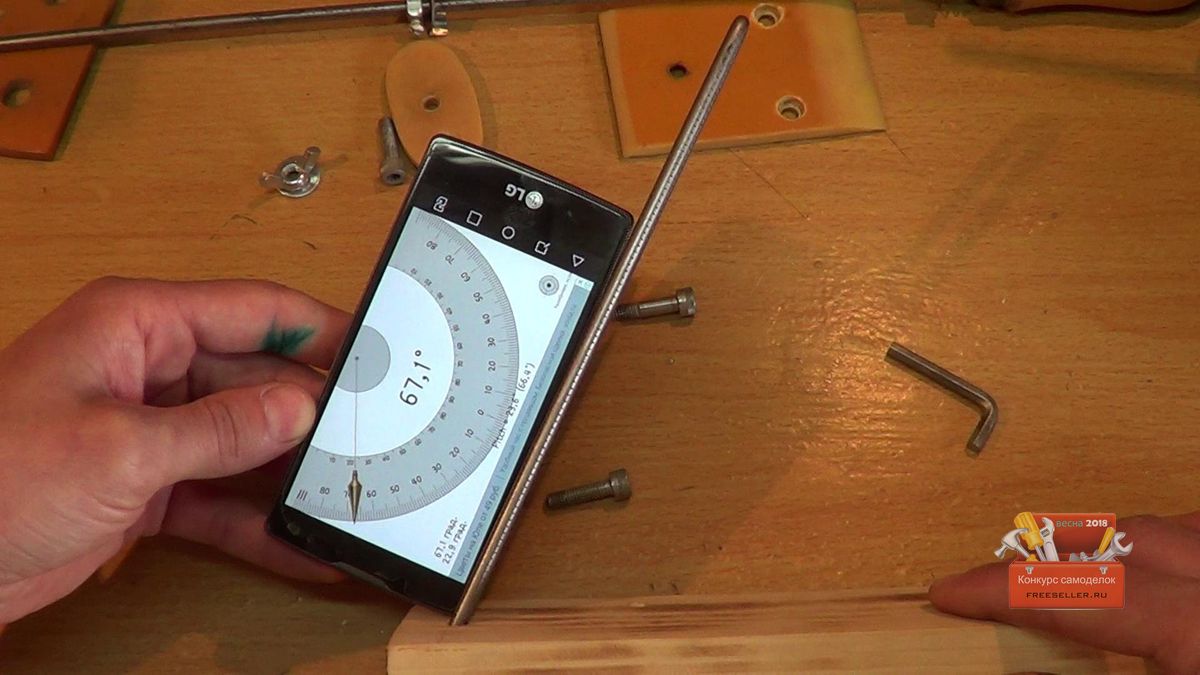

Далее под углом примерно 65-70 градусов необходимо просверлить два отверстия, в которые в дальнейшем станет направляющая стойка.

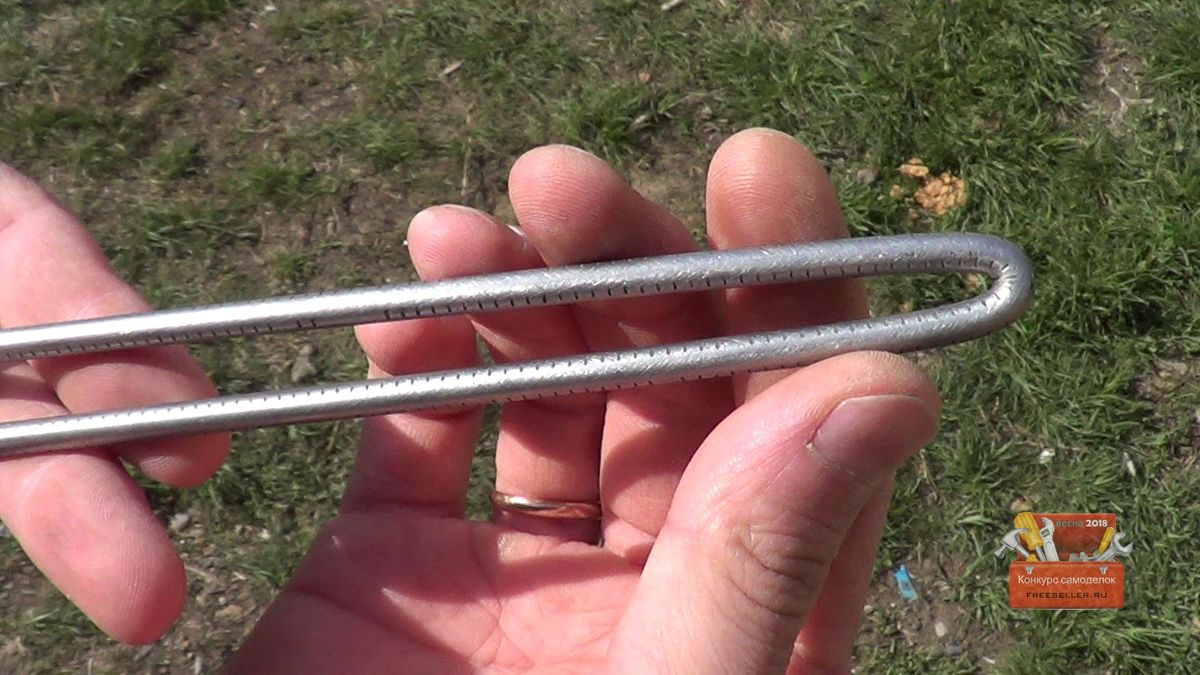

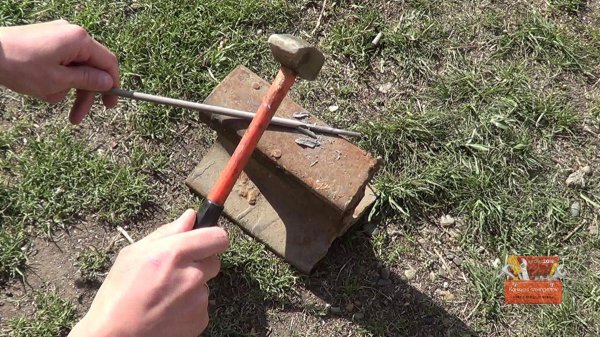

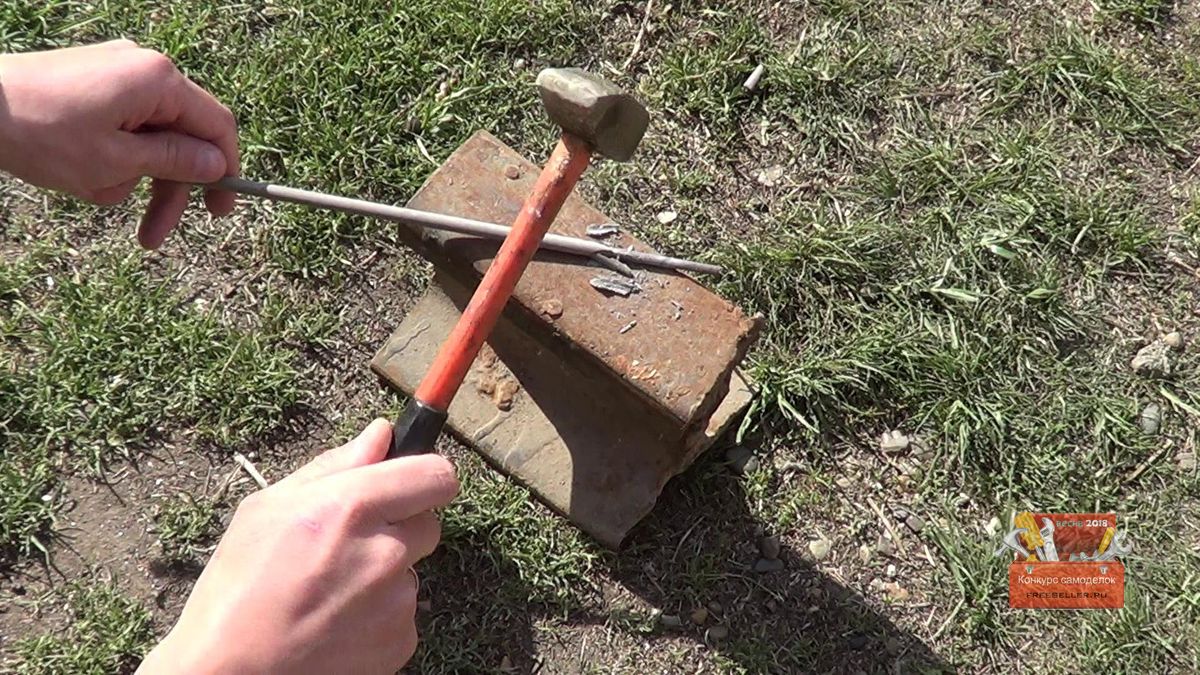

Данную стойку я сделал из обычного толстого электрода, просто оббил верхнюю часть, зашлифовал наждачкой и согнул пополам.

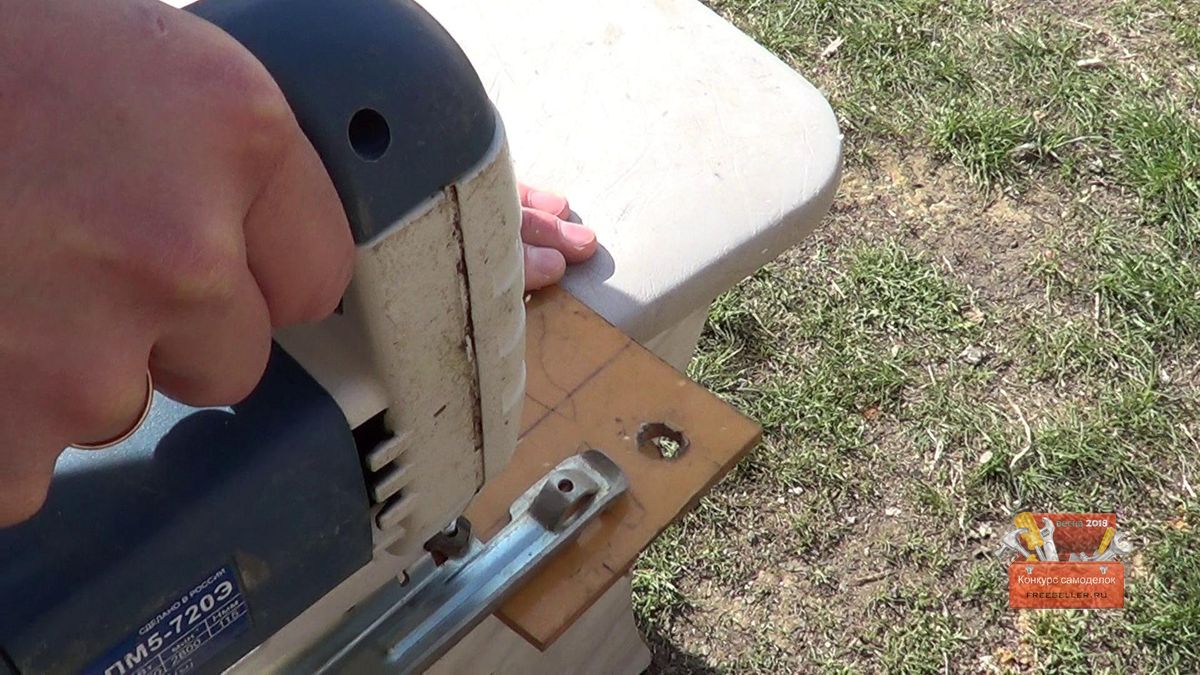

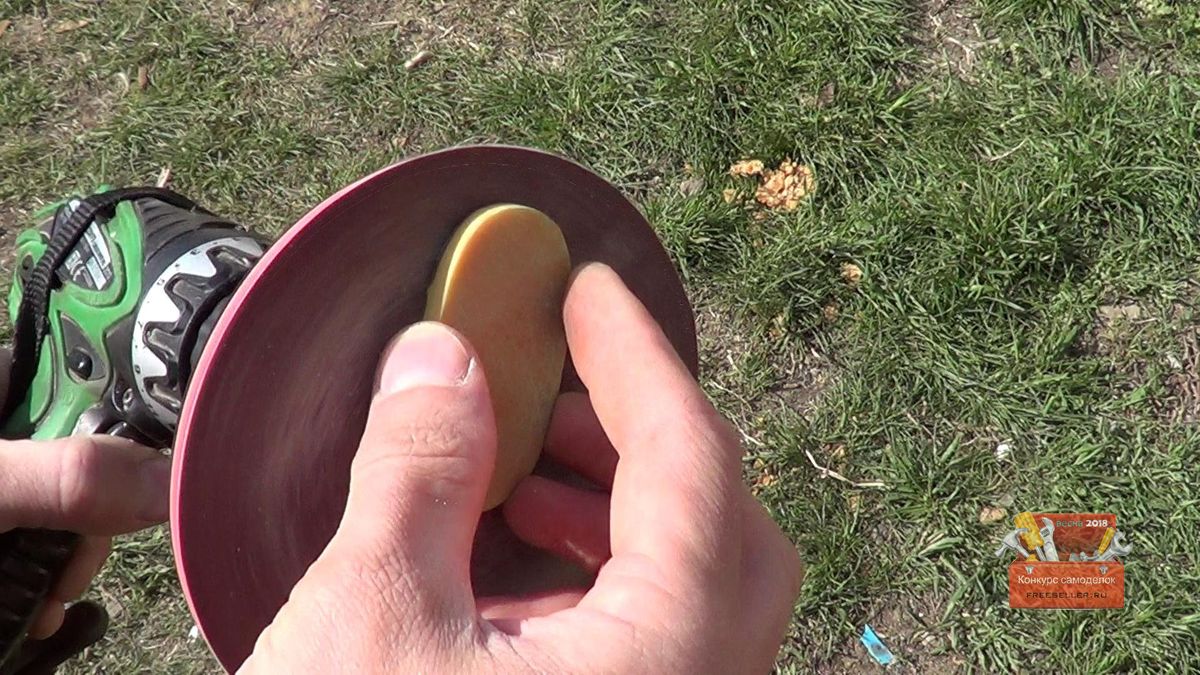

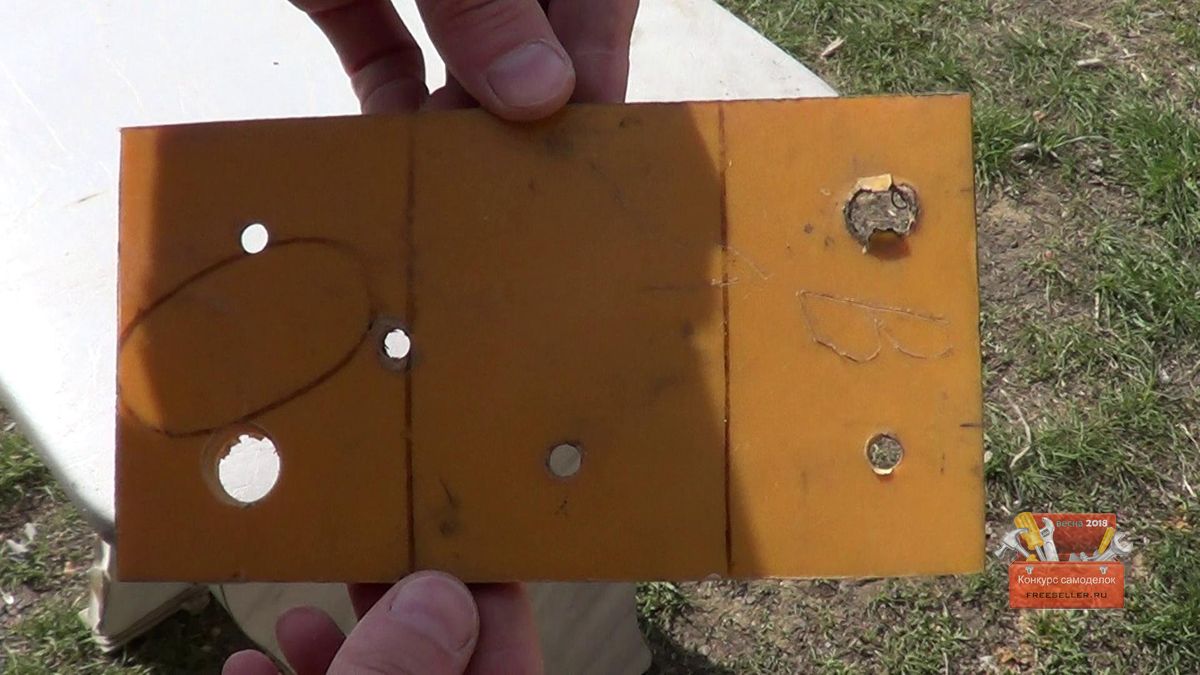

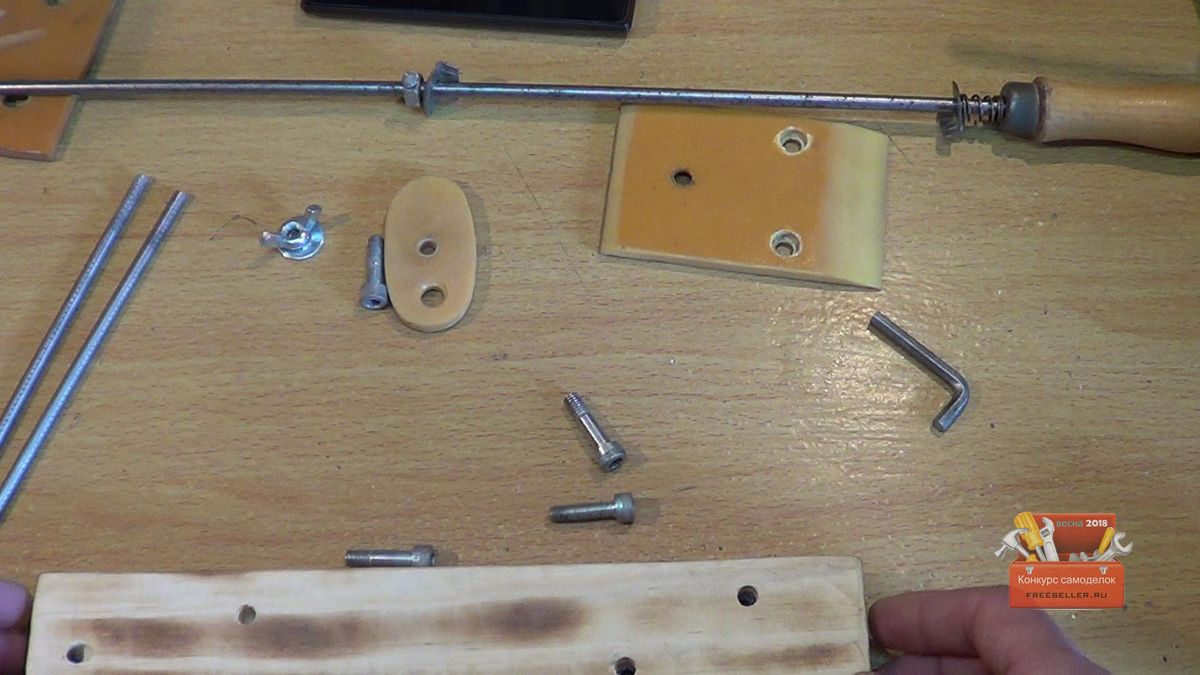

Далее взял кусок фторопласта, сделал разметку прижимной пластинки и направляющей. Вырезал лобзиком и так же зашлифовал наждачкой.

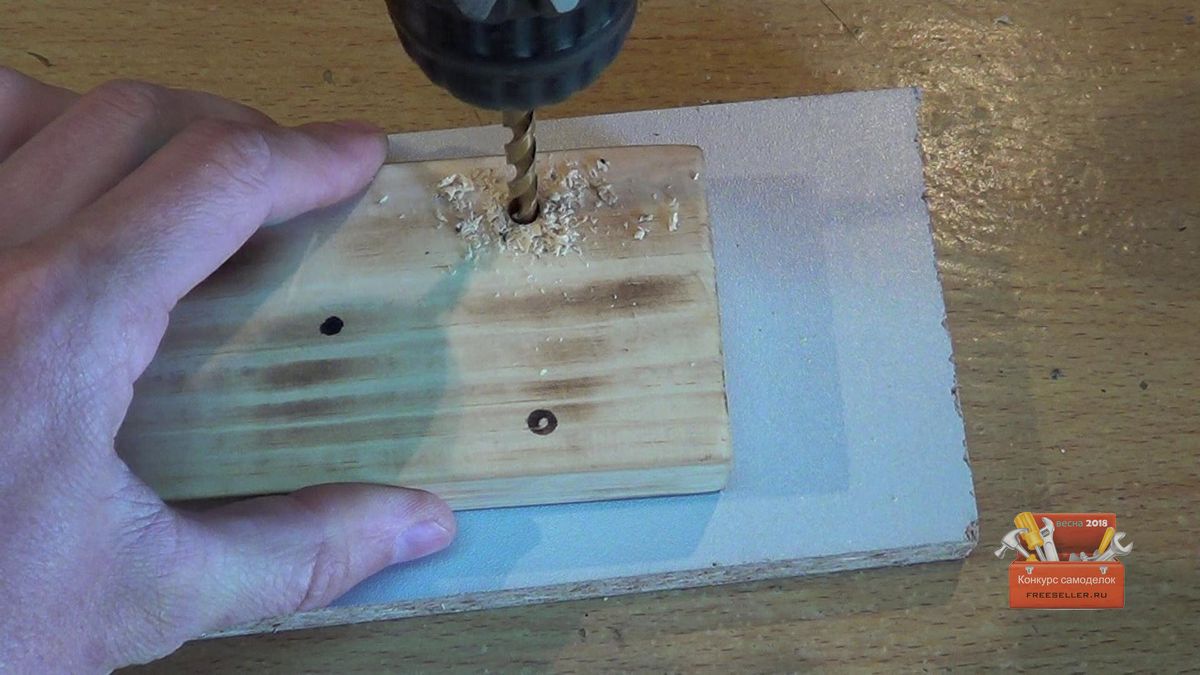

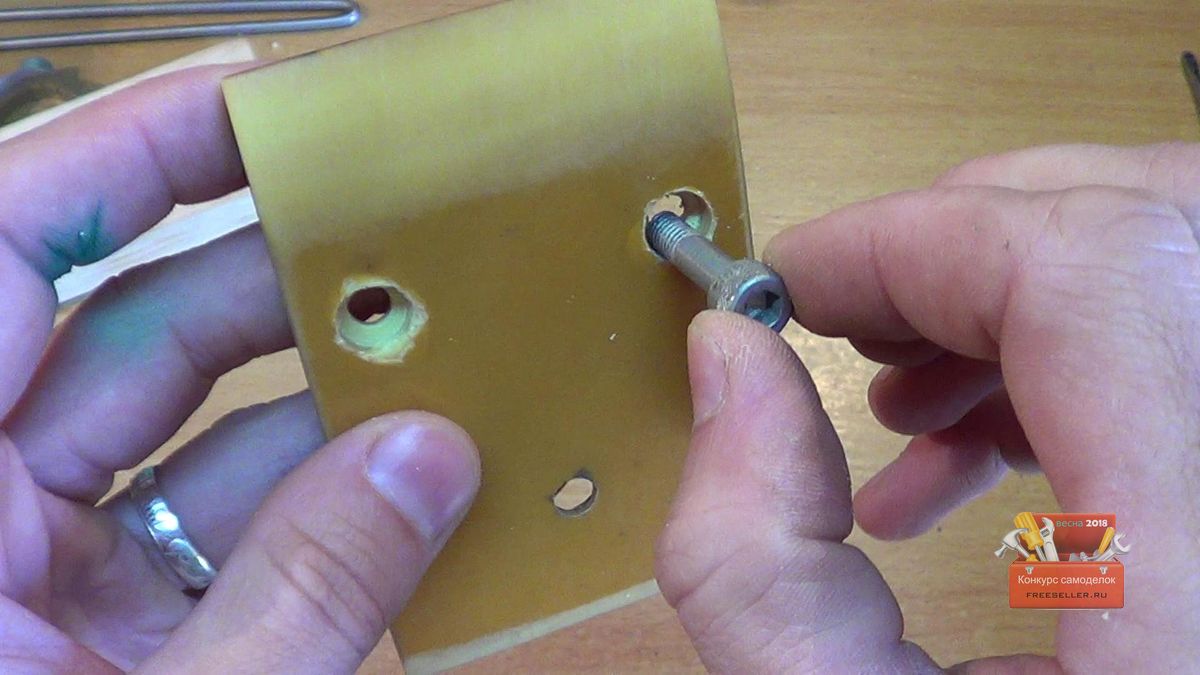

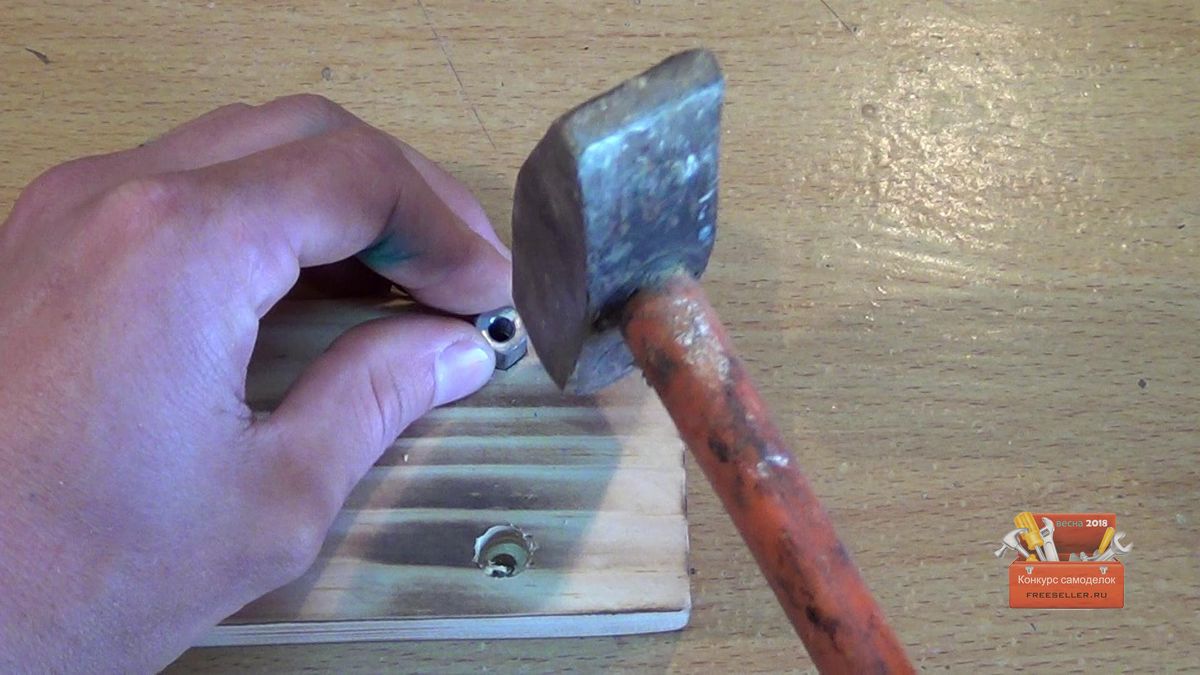

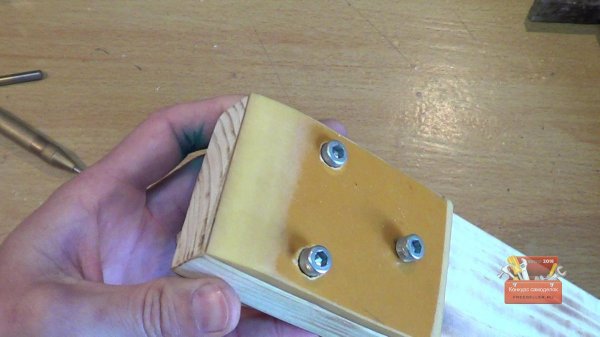

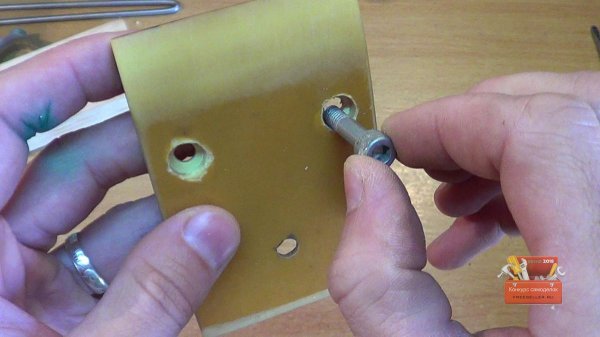

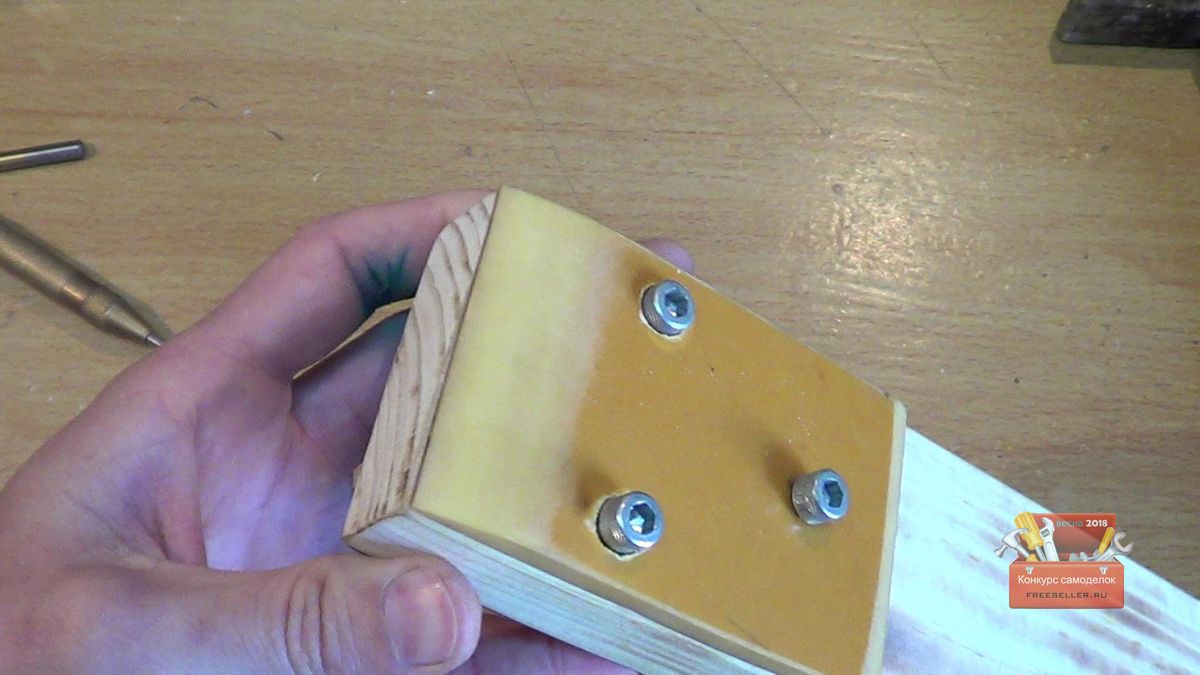

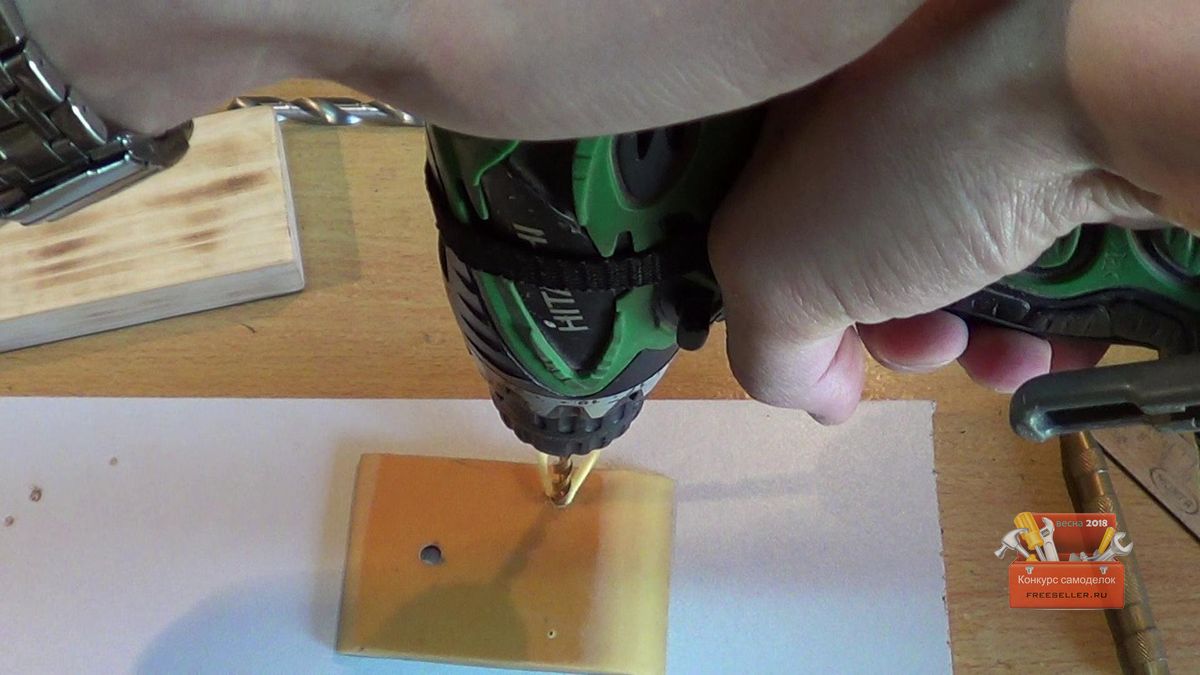

Затем просверлил отверстия в прижимной пластине и деревянной стойке. В пластине сделал небольшой патай, что бы винтики как можно глубже садились в нее, а в стойке запрессовал гайки.

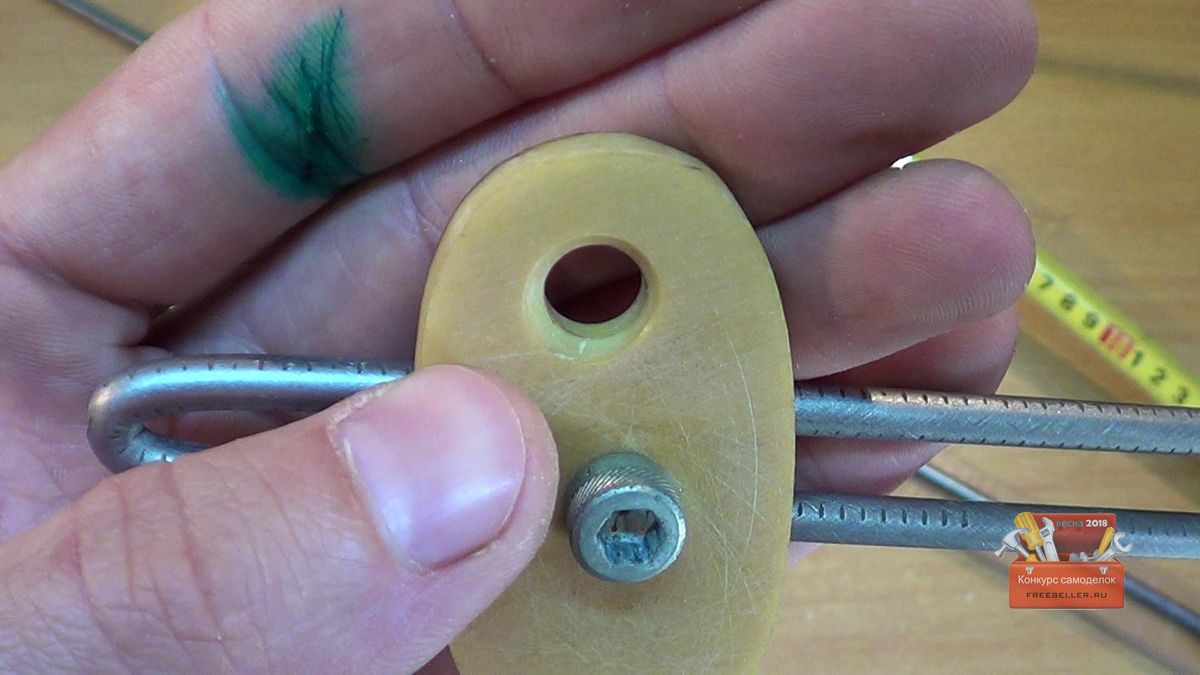

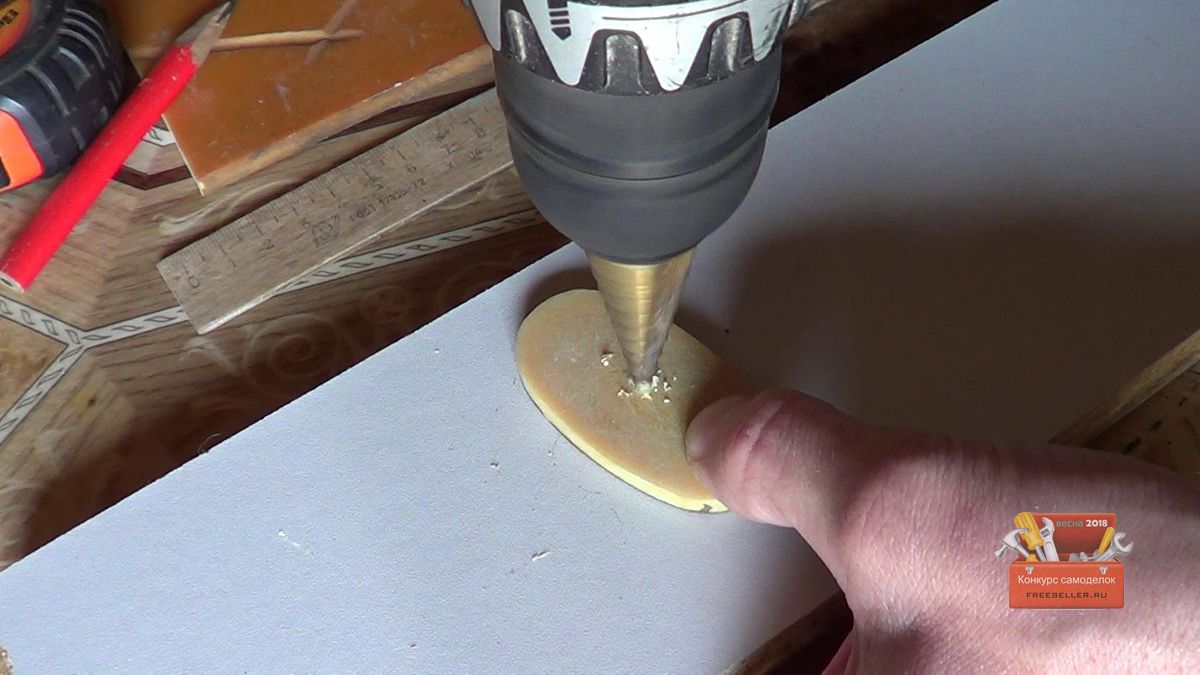

Далее просверлил два отверстия в направляющей пластине, причем на одном из них снял фаску, что бы увеличить угол хода точильной направляющей.

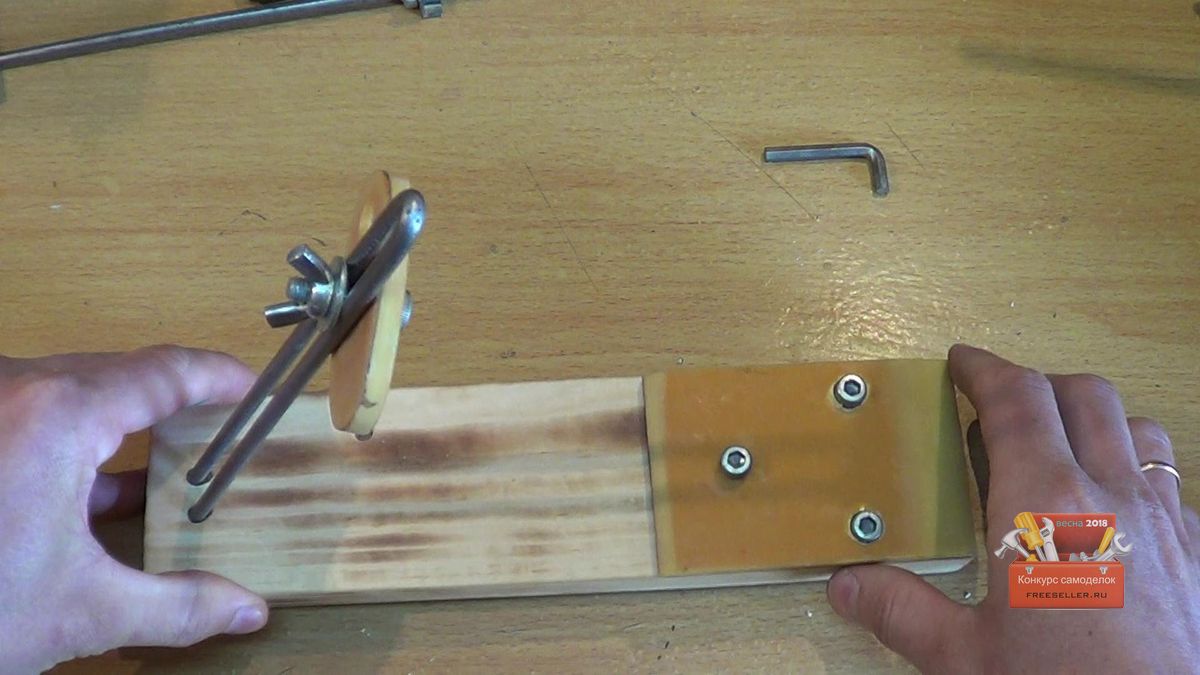

Эту пластинку при помощи того же винтика и барашка ставим на направляющую и зажимаем. При помощи этой пластинки, можно довольно точно выставлять необходимый угол заточки.

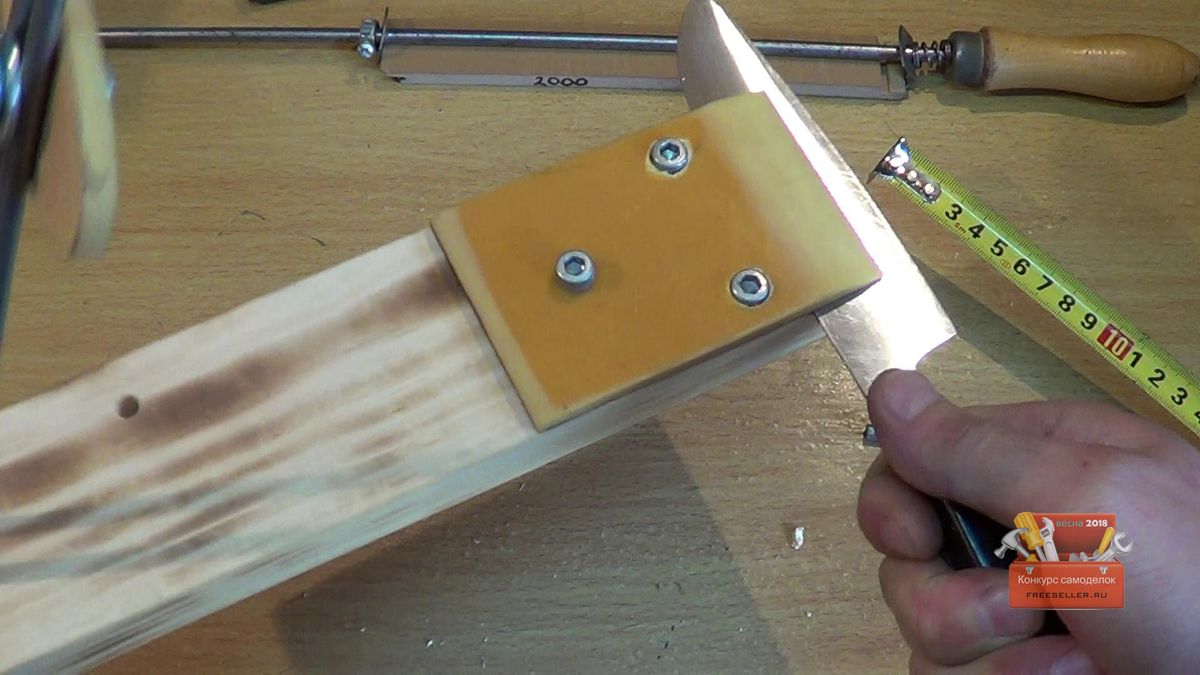

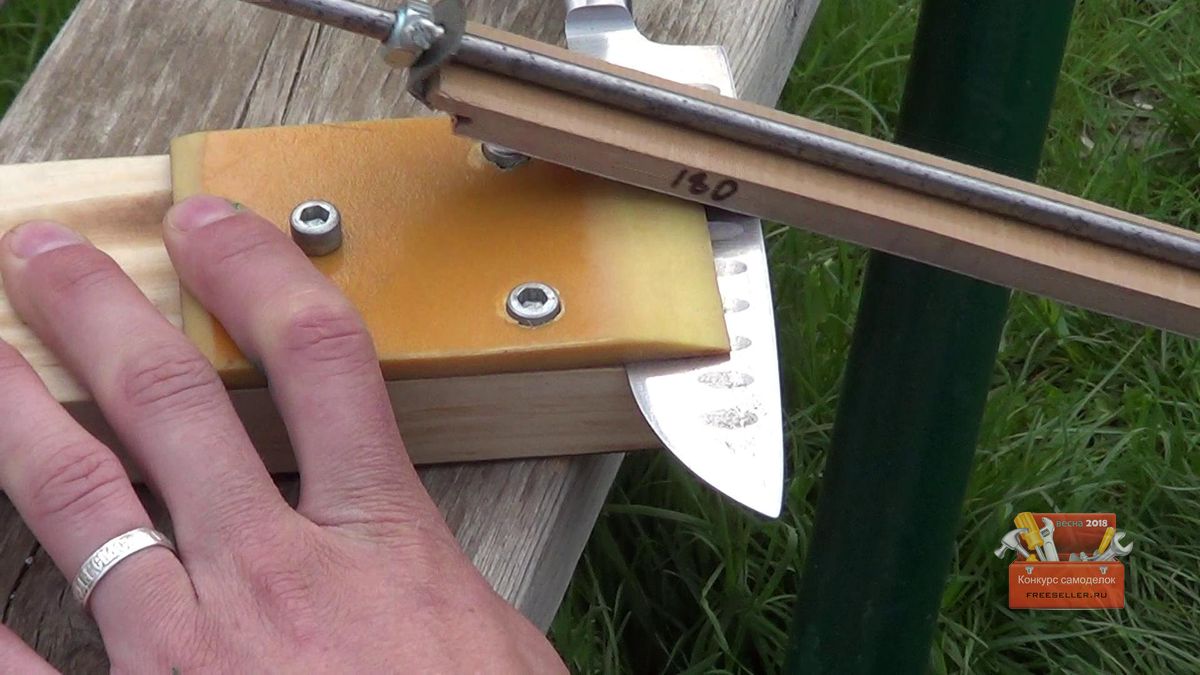

Нож зажимается очень прочно и без отпуска винтиков вытащить его невозможно.

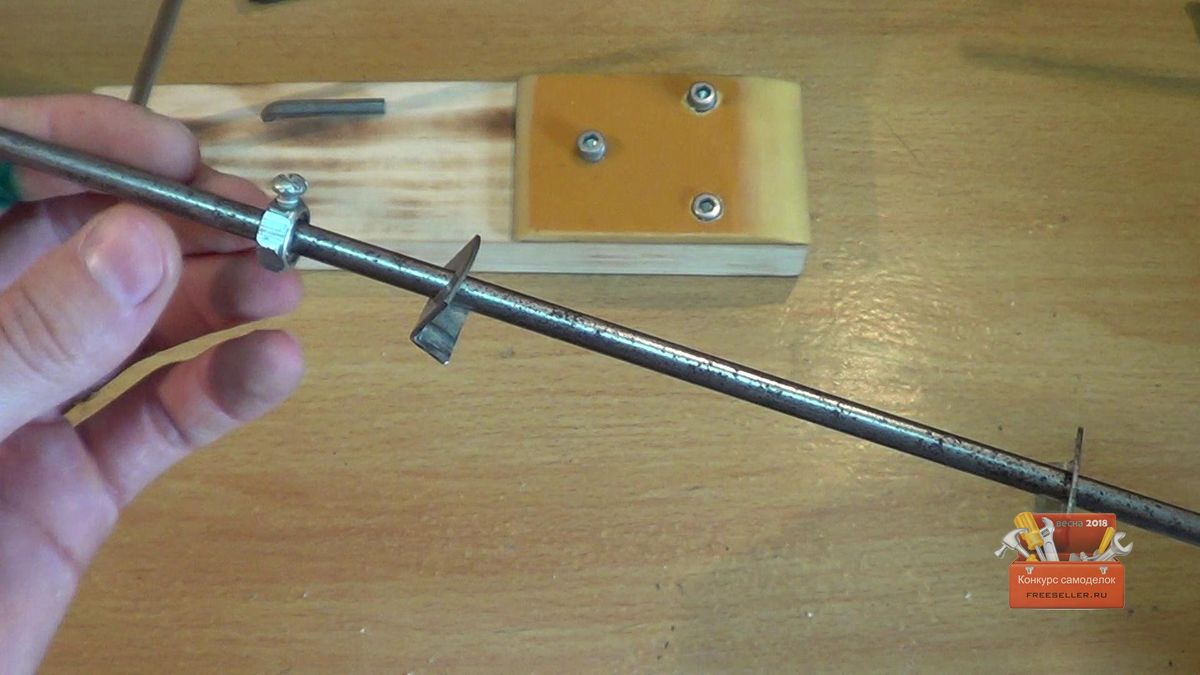

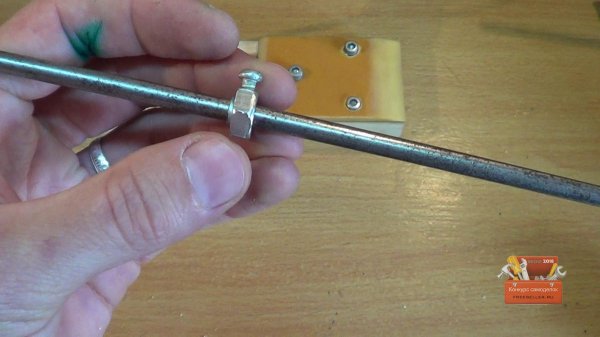

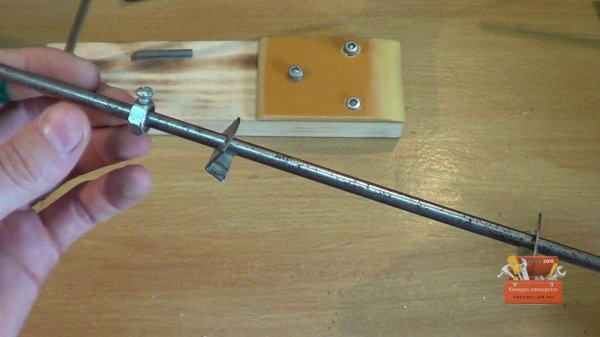

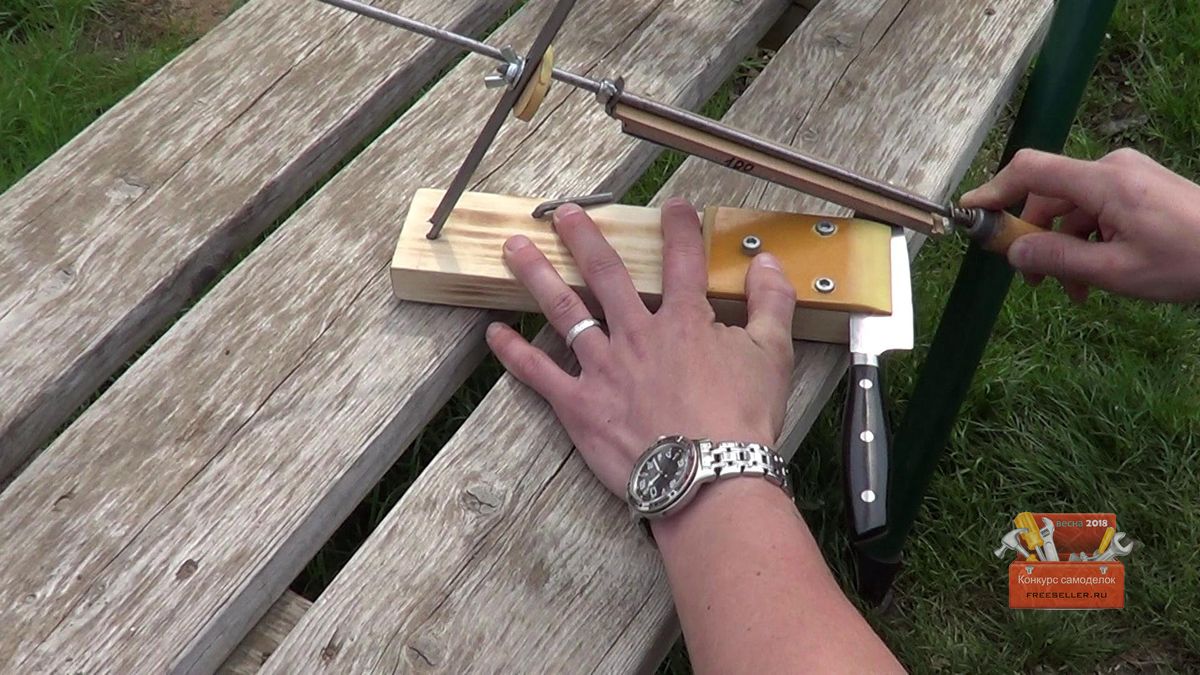

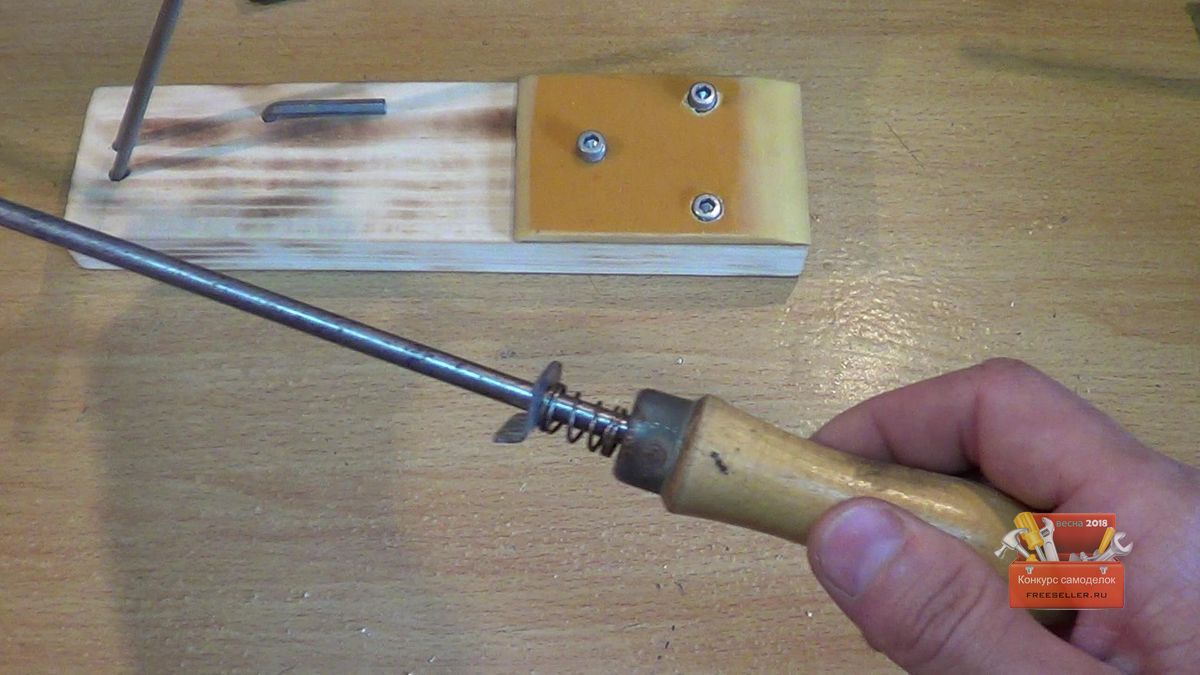

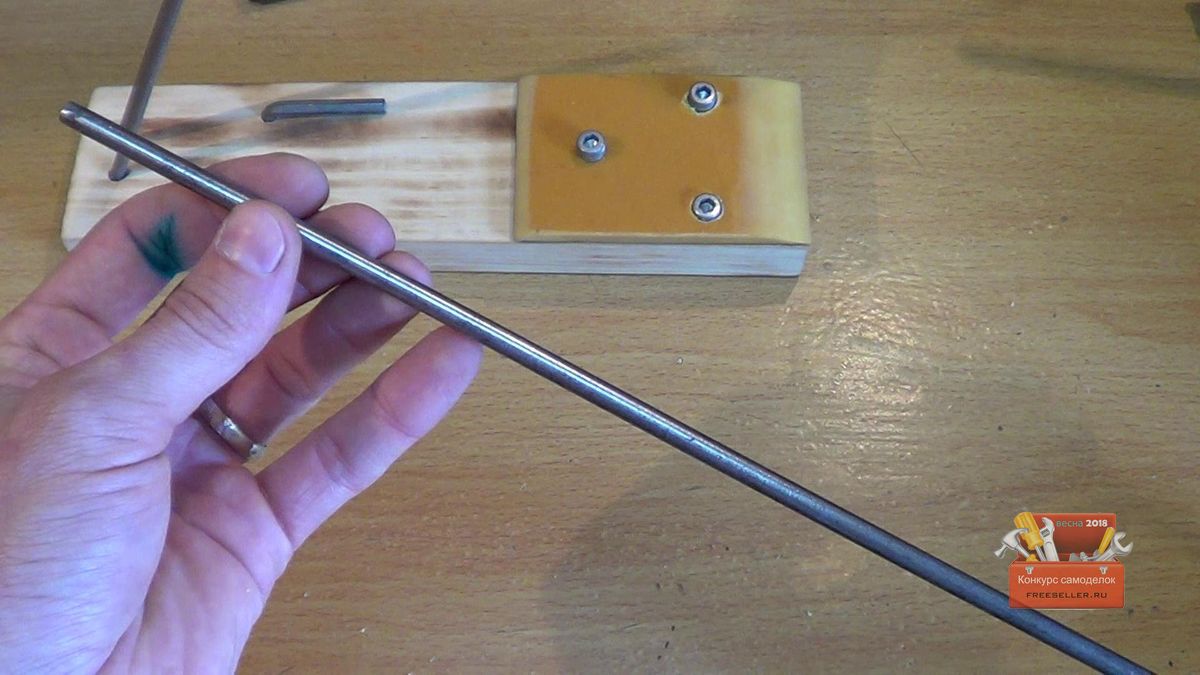

Основную направляющую сделал из стального прутка длинной 56 см. На него с одного конца одел ручку от старого напильника, что бы удобнее было работать. Зажимные уголки сделал из старого хомута, просто согнул его и просверлил по отверстию. Эти уголки держит гайка с нарезанной резьбой для зажимного винтика, а так же установил пружину, что бы можно было быстро менять камни.

Изготовление шлифовальных камней

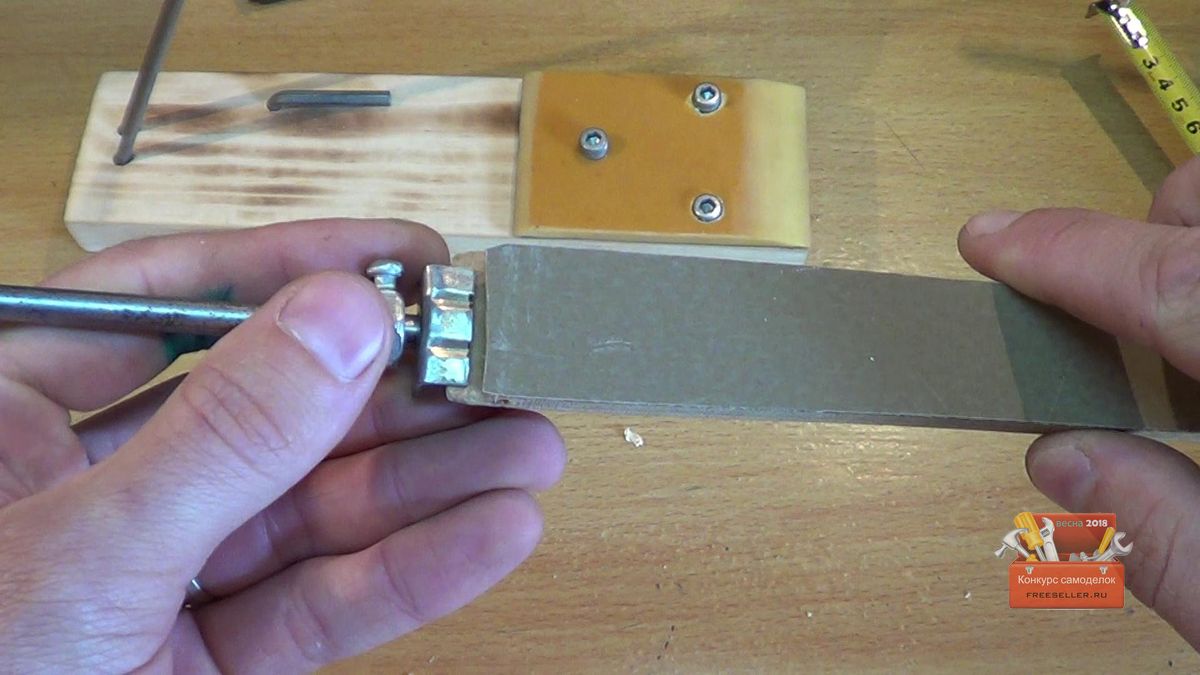

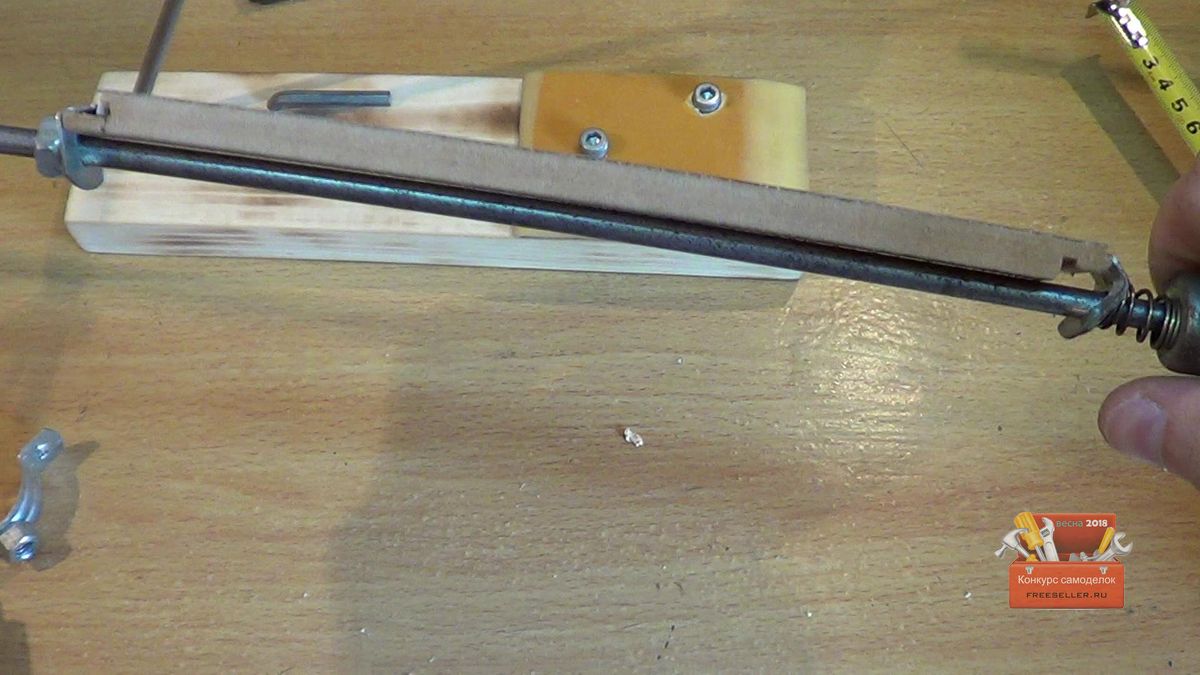

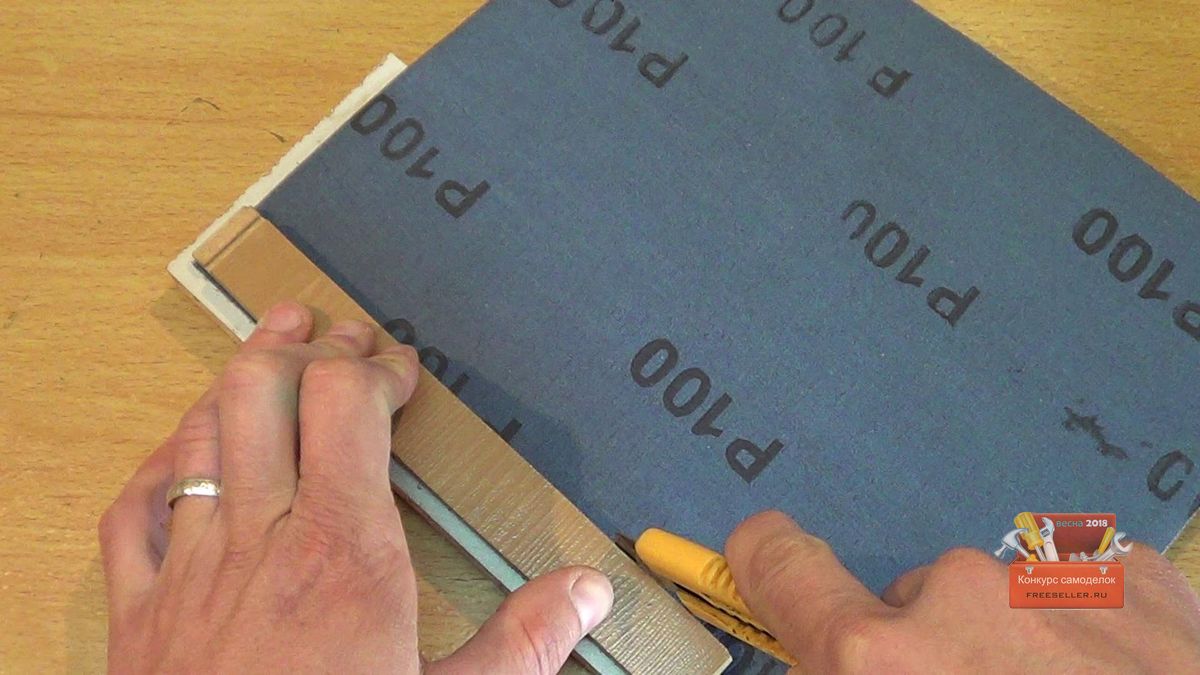

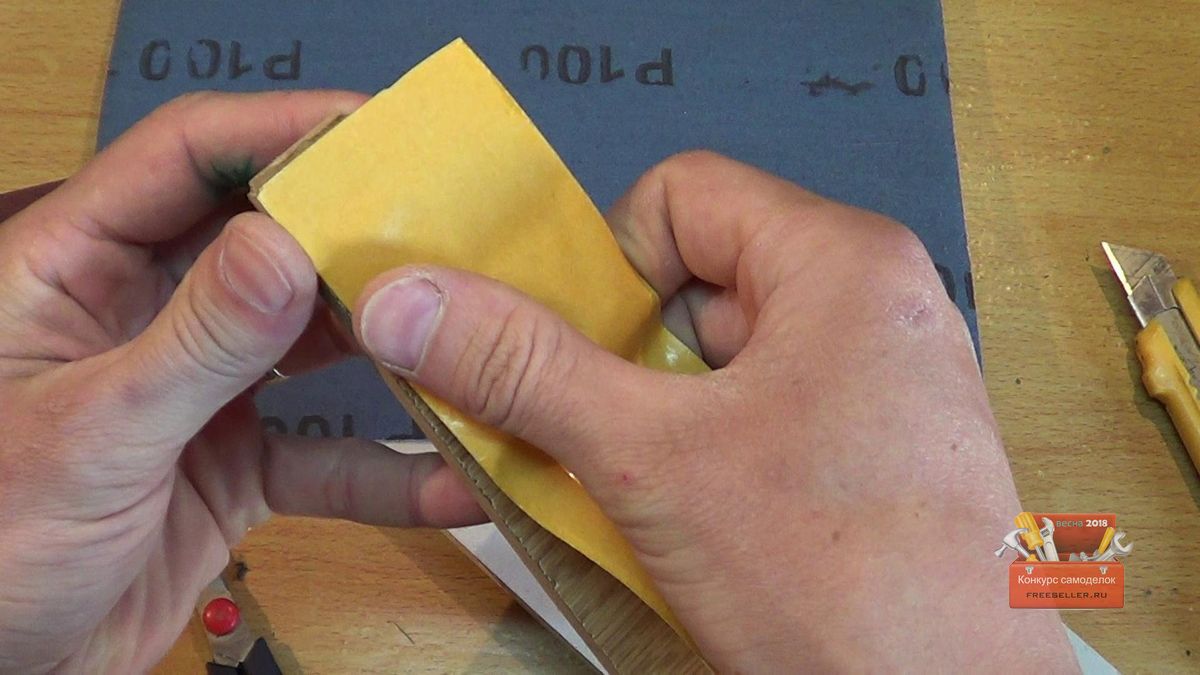

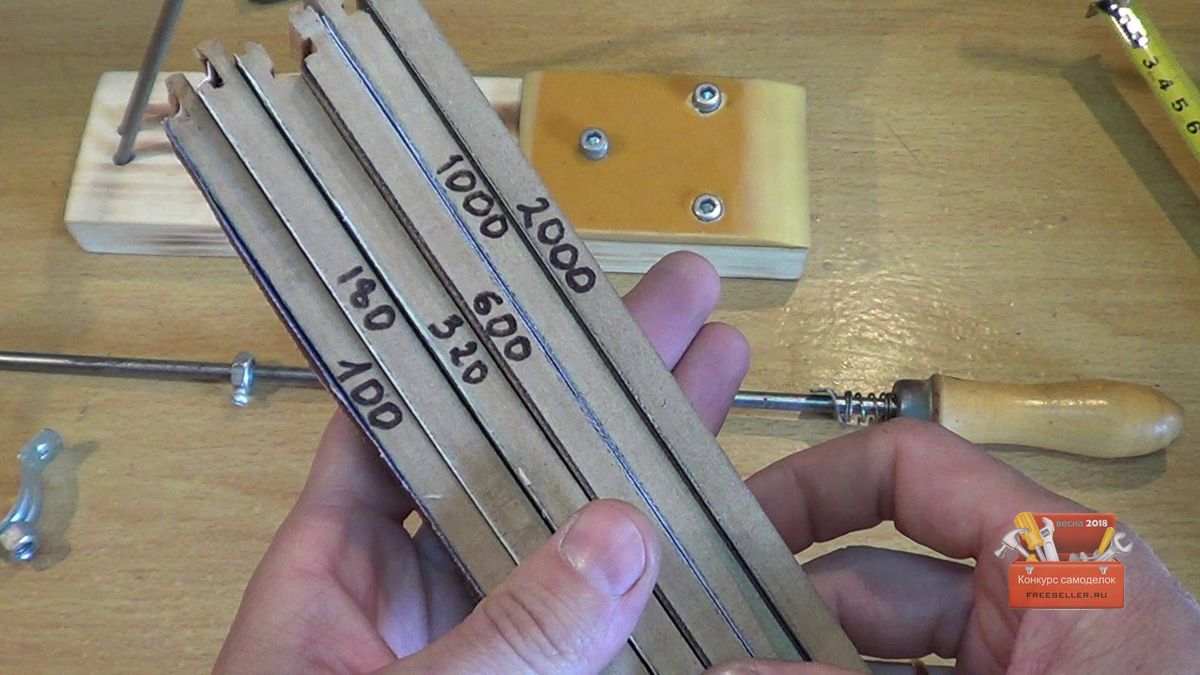

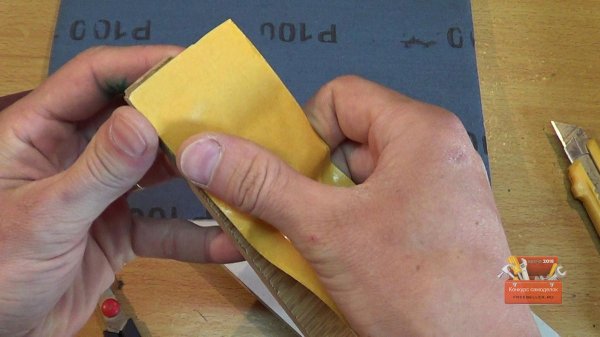

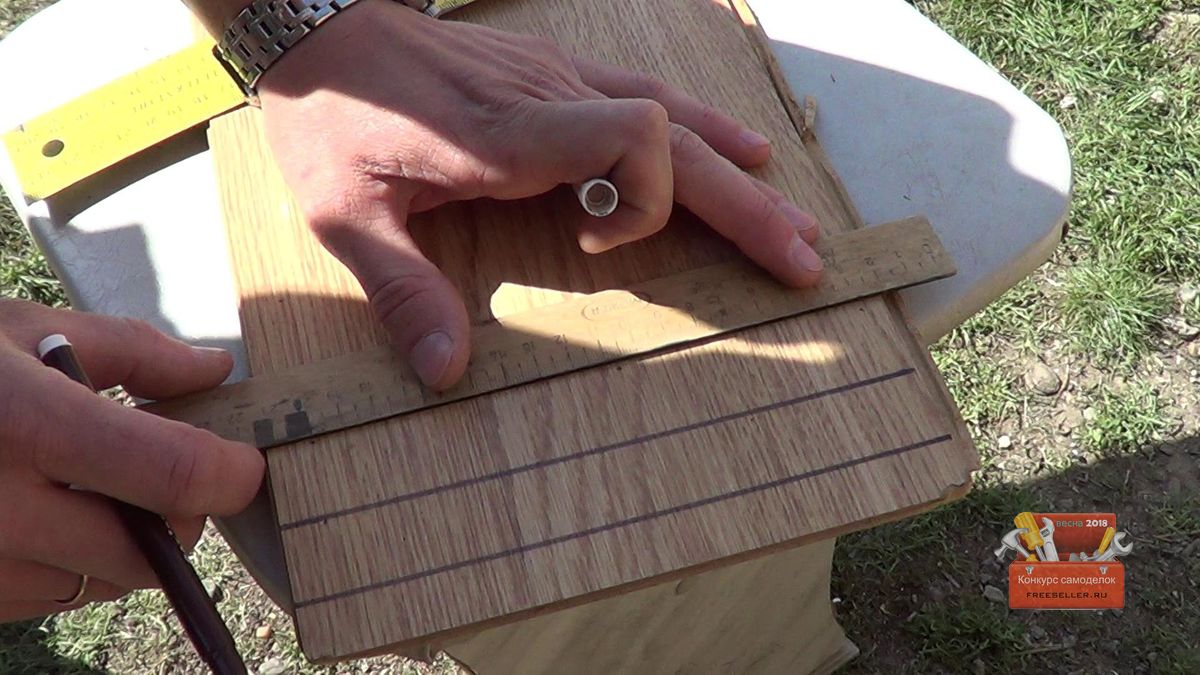

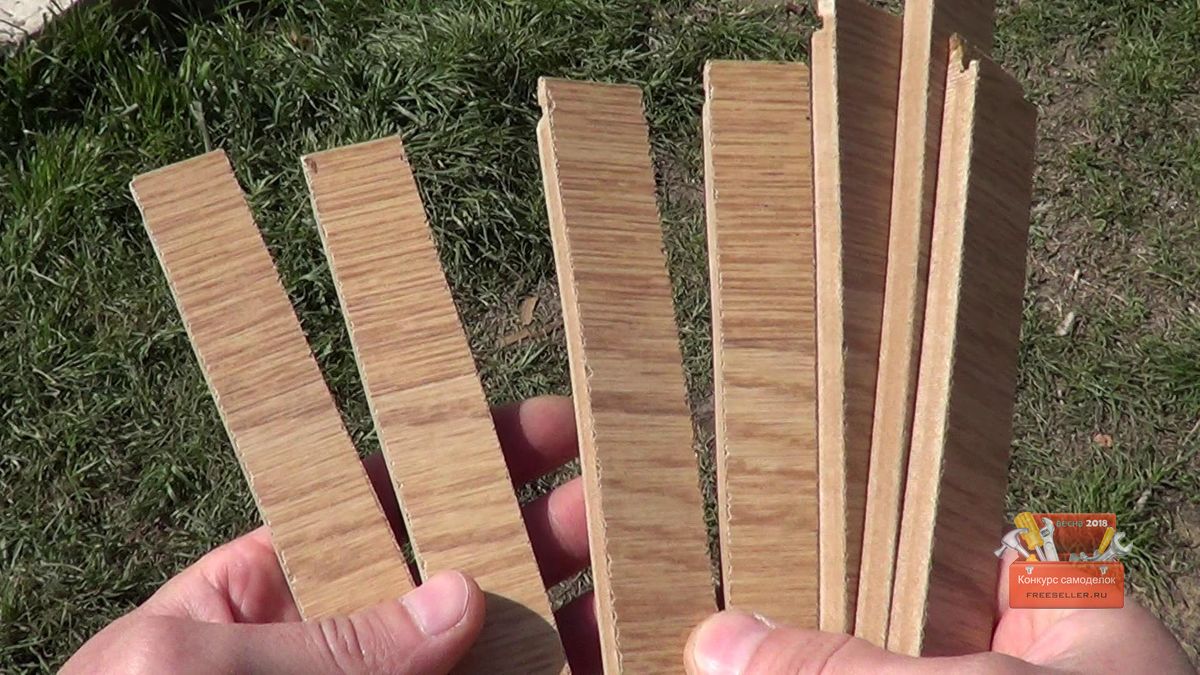

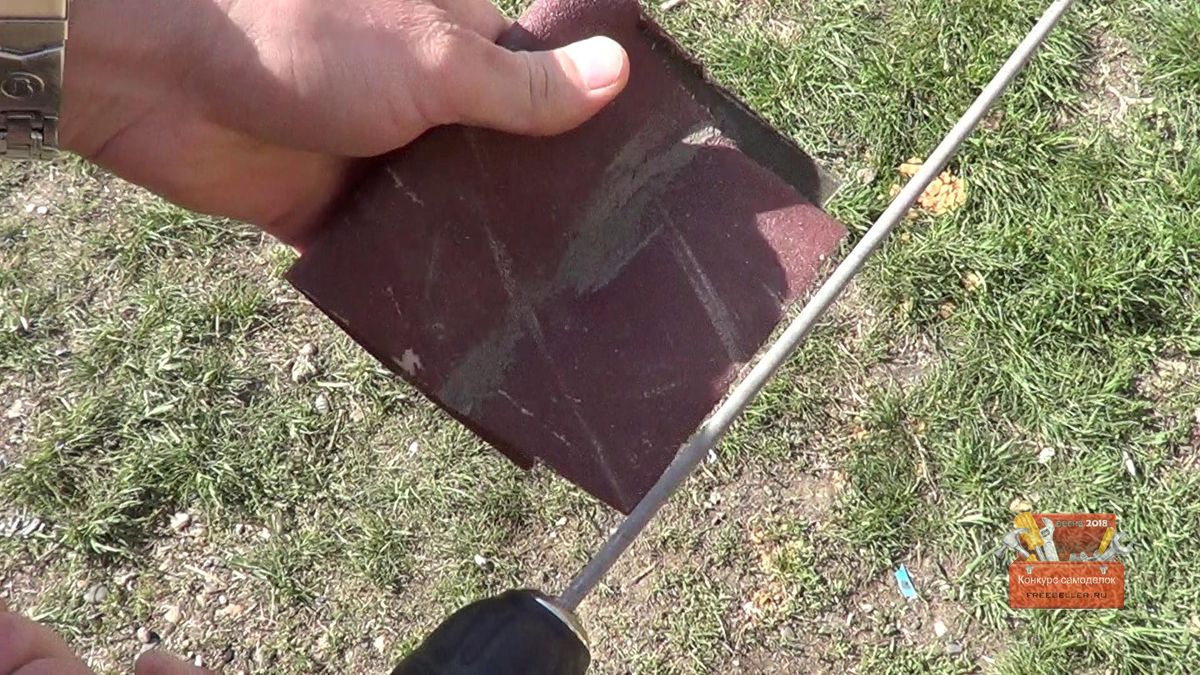

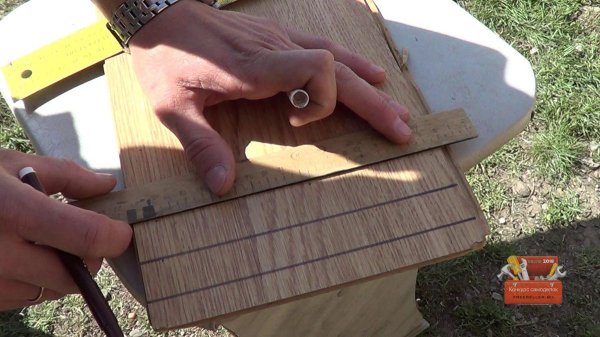

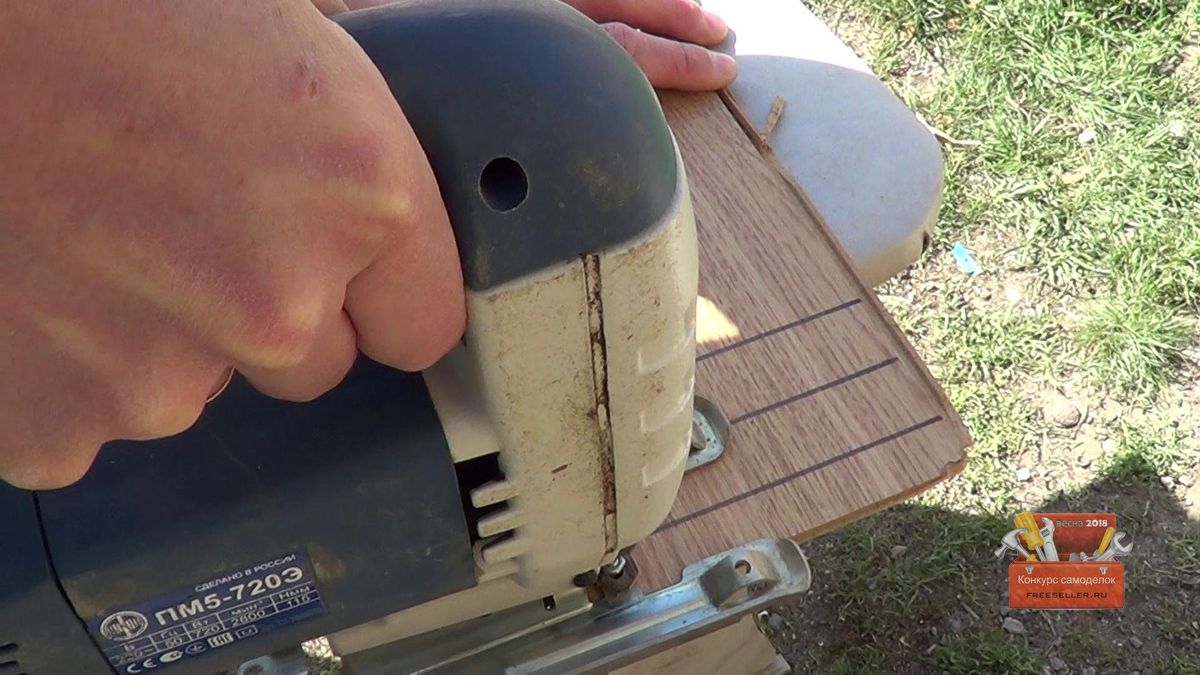

"Камни" были сделаны из обычного куска ламината. Расчертил на полоски шириной примерно 2-2,5 см и длинной в 20 см. Эти отрезки уже имеют выступы по краям, поэтому больше ничего вырезать не пришлось. Данный "камень" плотно зажимается в направляющей, но в то же время его легко снять и поставить новый. На полоски ламината наклеил двухсторонний скотч и на него наклеил наждачную бумагу, разной зернистости и каждый сбоку подписал.
