Фрезерная насадка на дрель своими руками

Переделка дрели в фрезу с помощью самодельной насадки.
Всем привет!
Хочу показать, как сделать фрезерную насадку на дрель из обычных материалов.

Переделка дрели в фрезу с помощью самодельной насадки.

Материалы и инструменты



Нам понадобятся:

  • Дрель
  • Сверло "3"

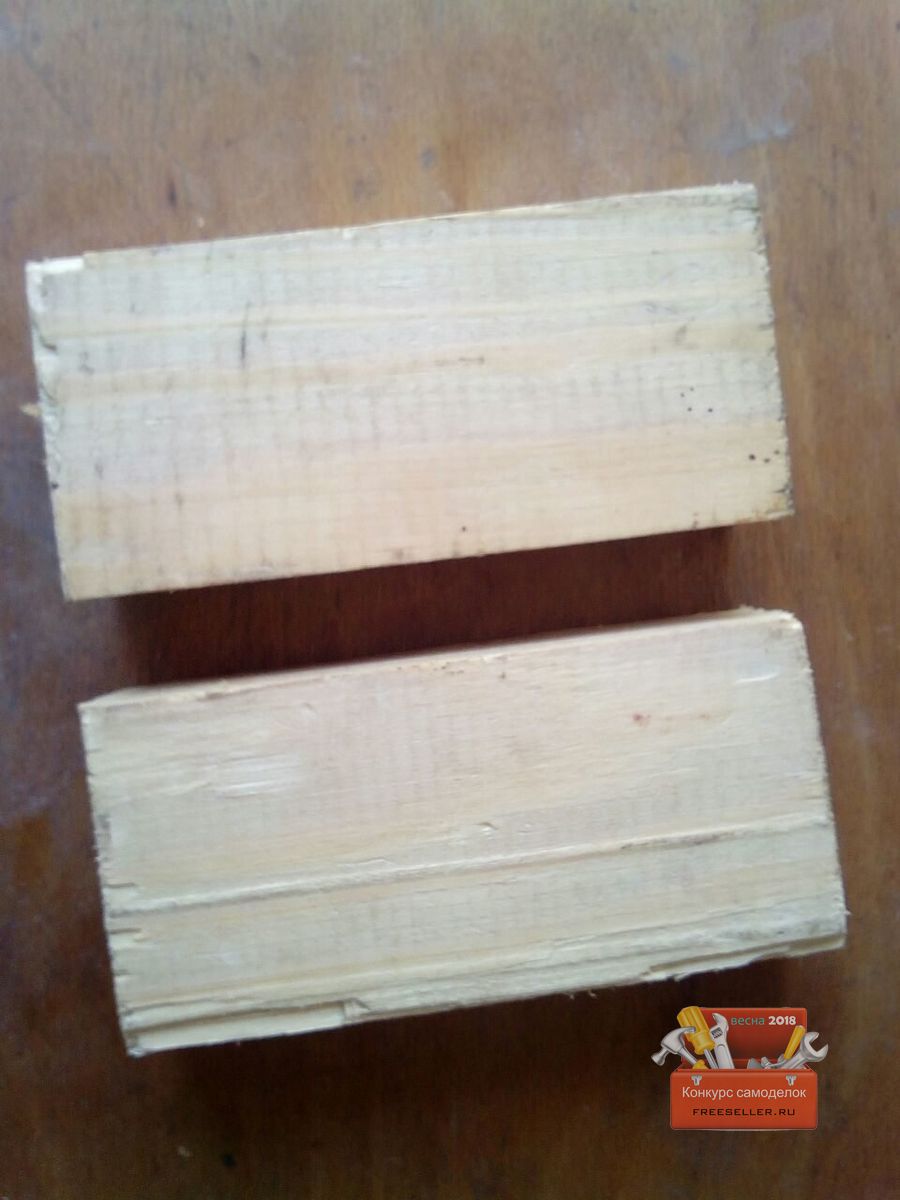

  • Два бруска 7 на 4
  • Два бруска 10,5 на 4,5
  • 10 шурупов
  • Кусок ламината или фанеры.

Изготовление насадки фрезы

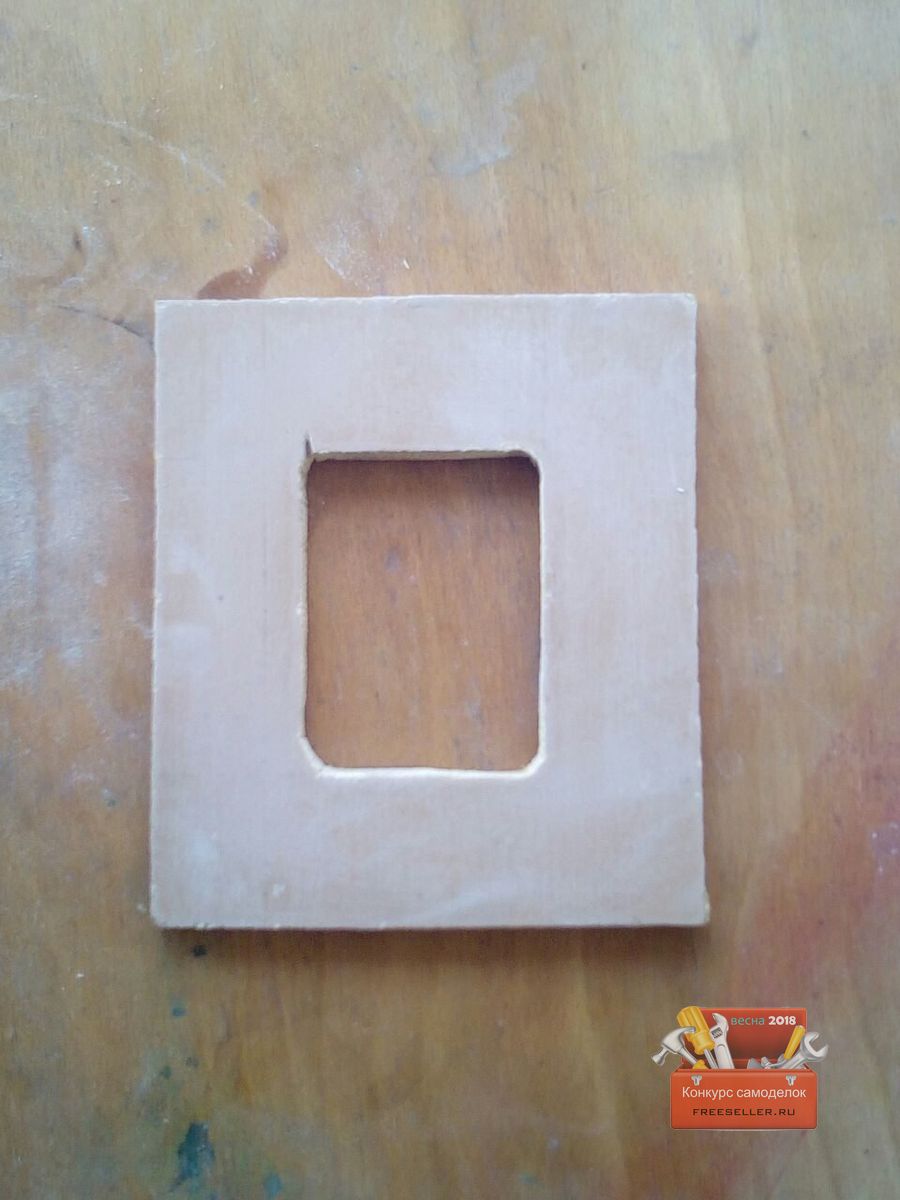

Из куска ламината вырезаем квадрат 12 на 9,5 и закругляем углы.

Изготовление фрезерной насадки на дрель своими руками

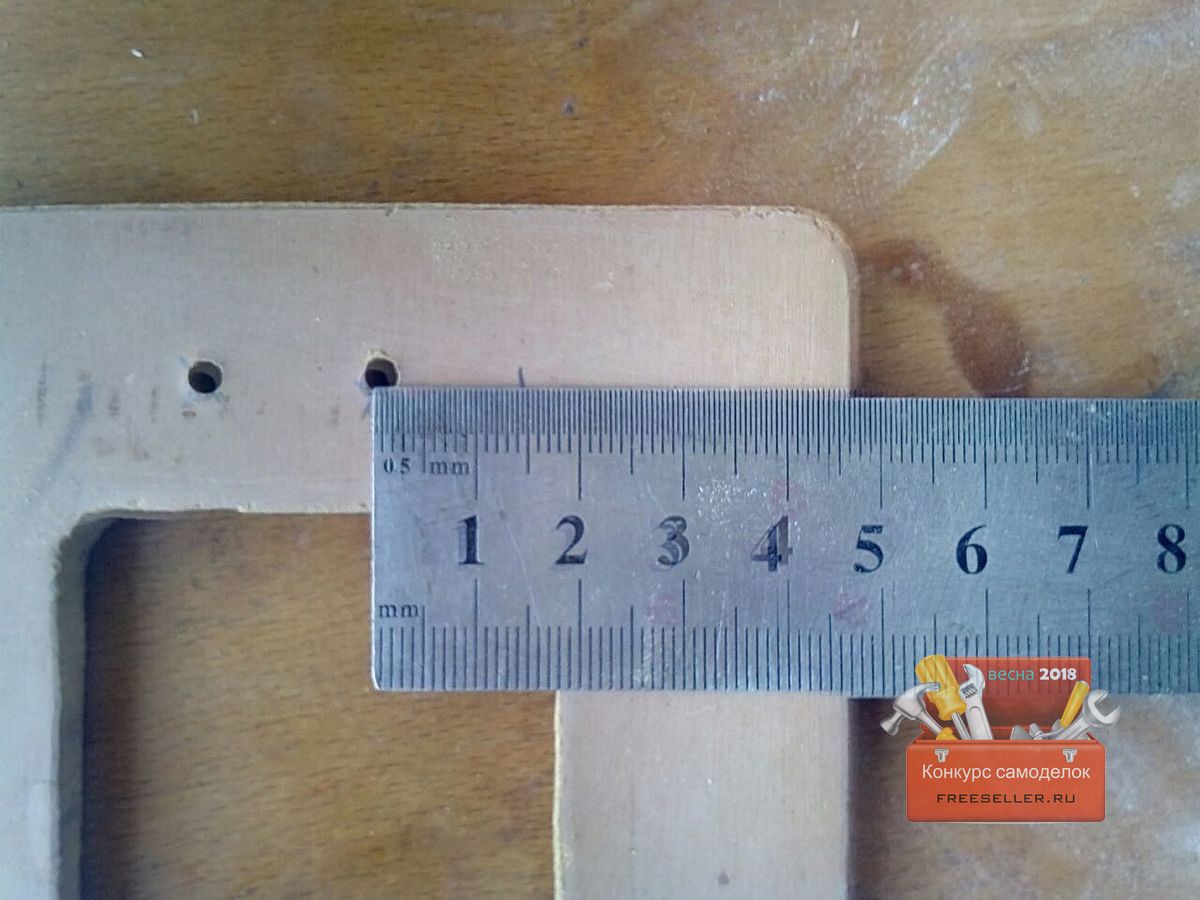

Просверливаем отверстия на расстоянии 4,5 см от края.

Изготовление фрезерной насадки на дрель своими руками

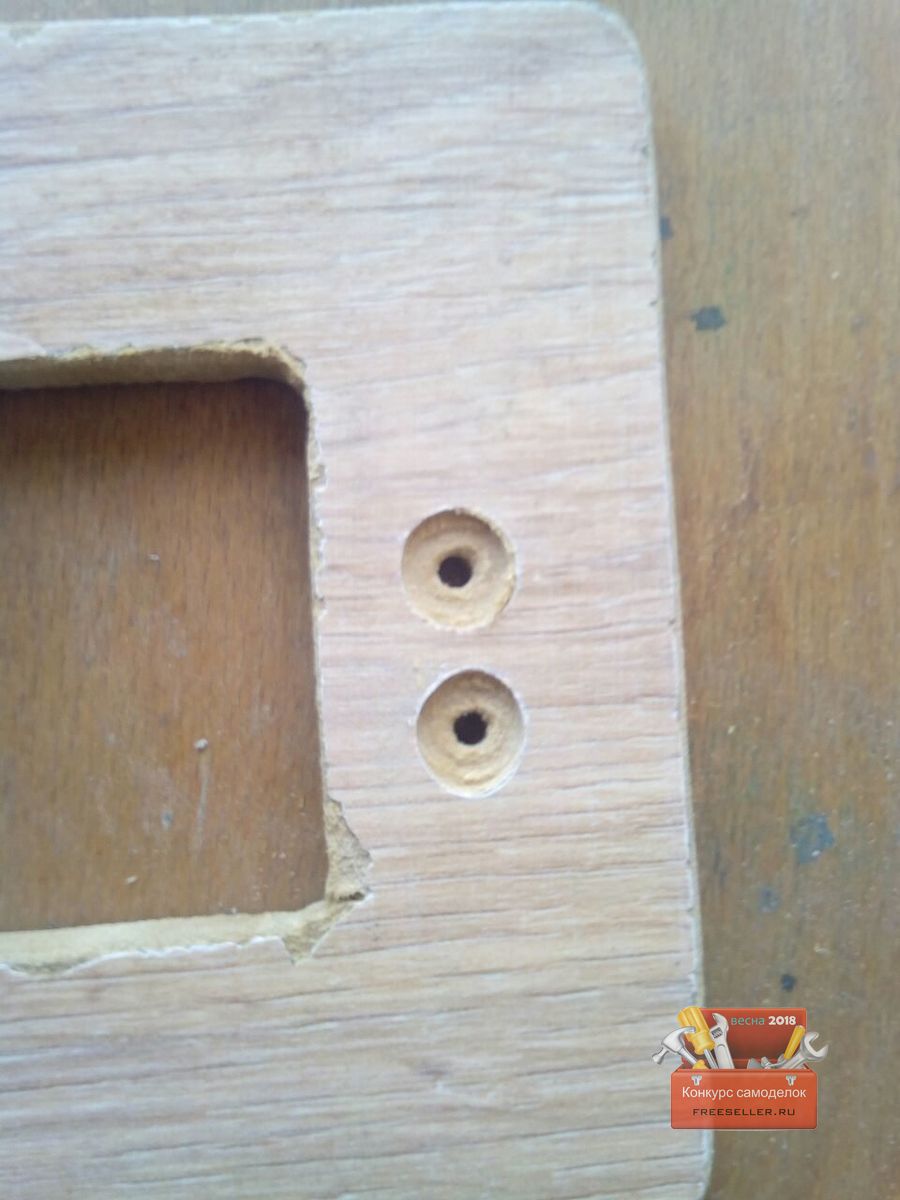

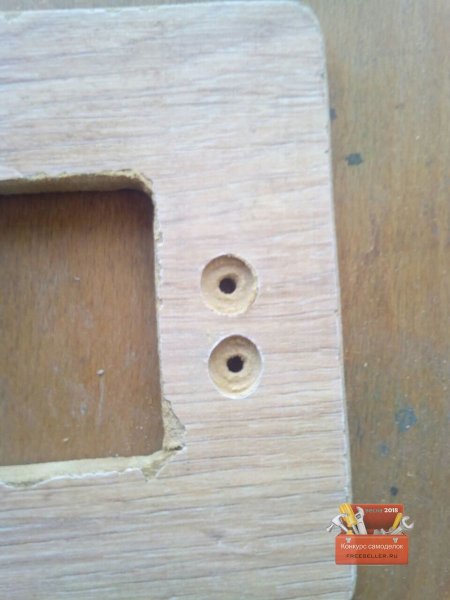

Делаем углубления для шурупов.

Изготовление фрезерной насадки на дрель своими руками

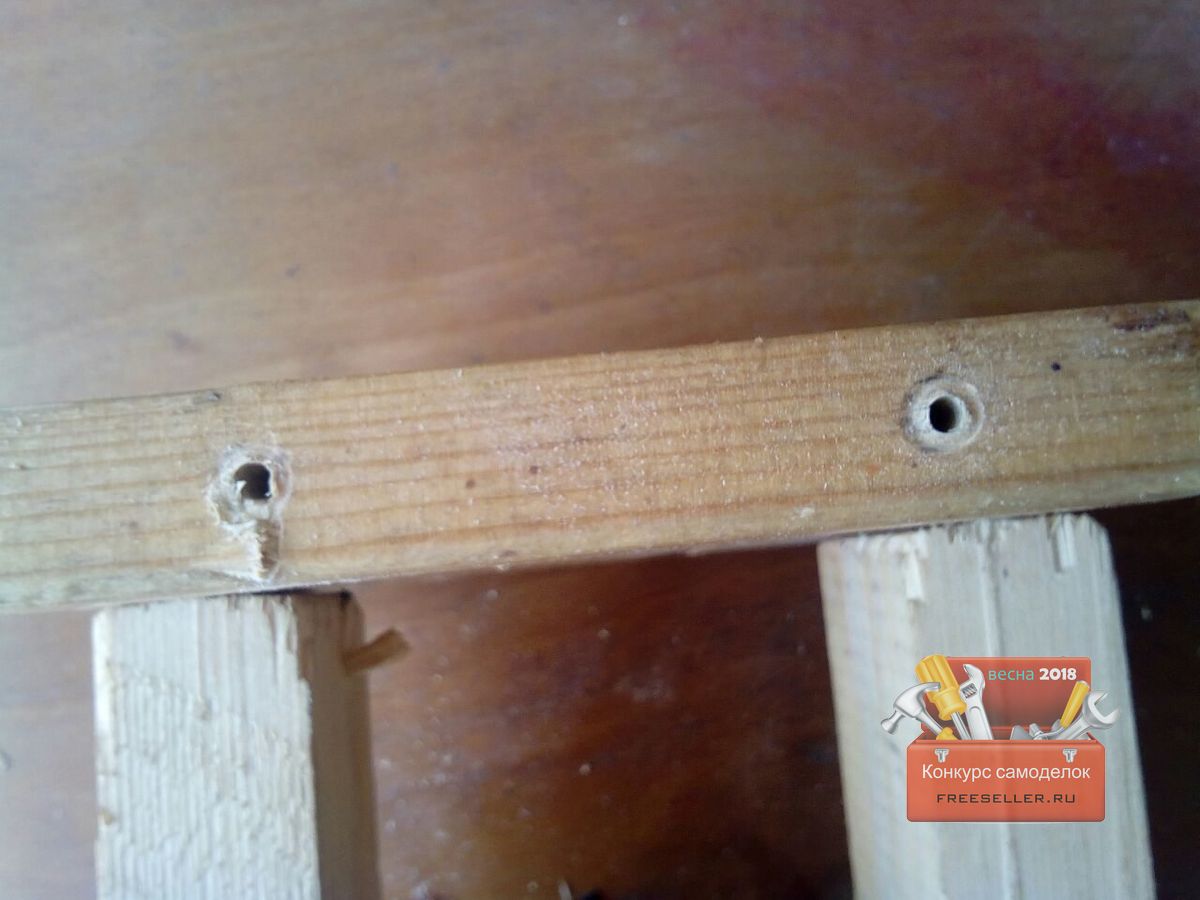

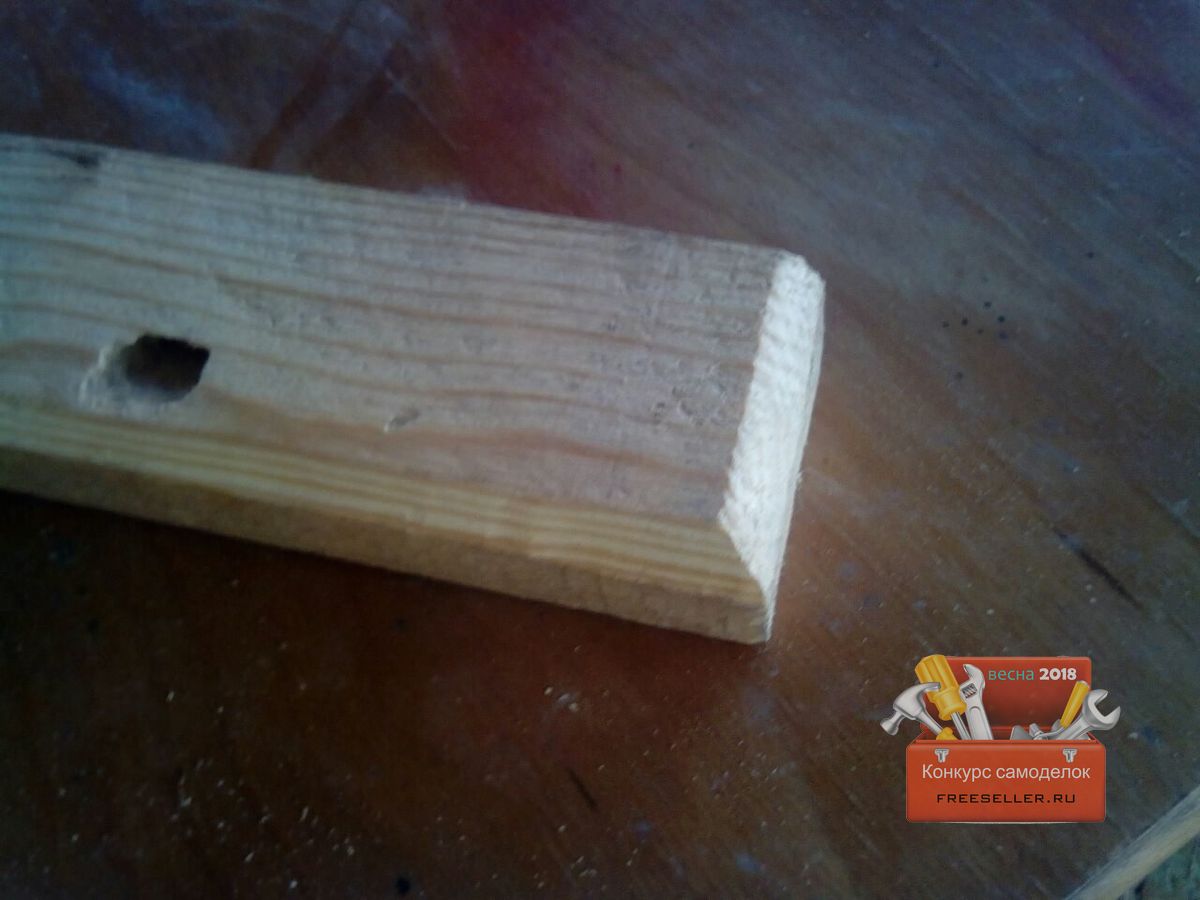

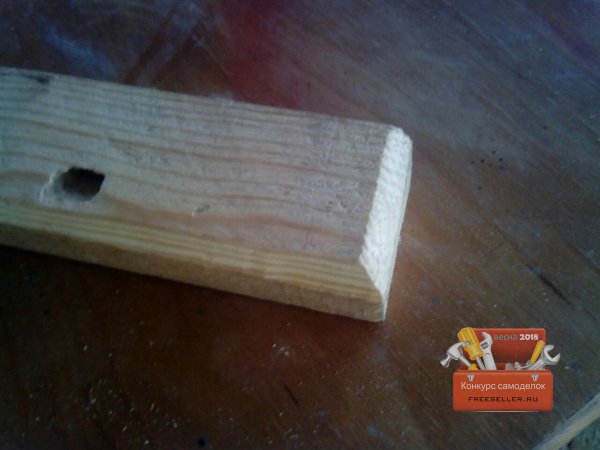

Просверливаем отверстия в брусках с 2 сторон.

Изготовление фрезерной насадки на дрель своими руками

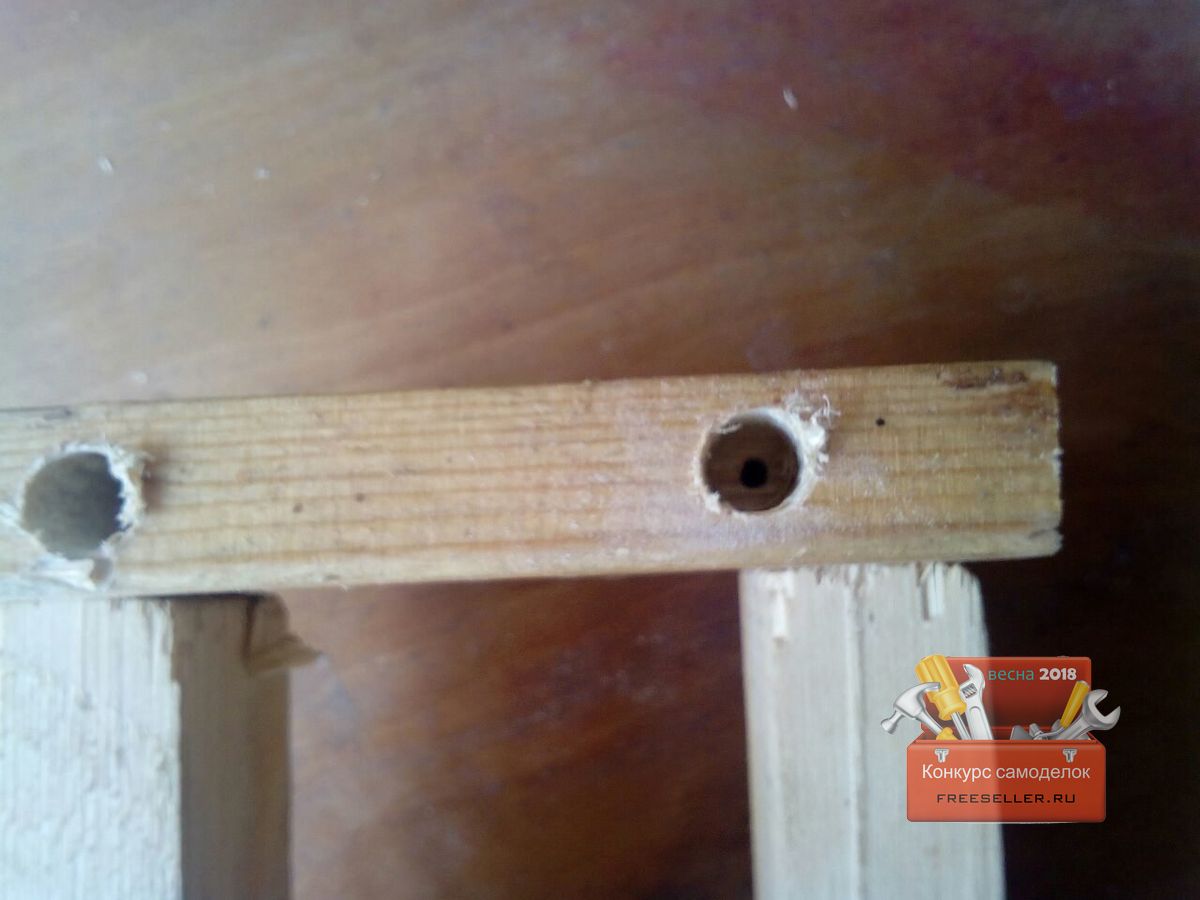

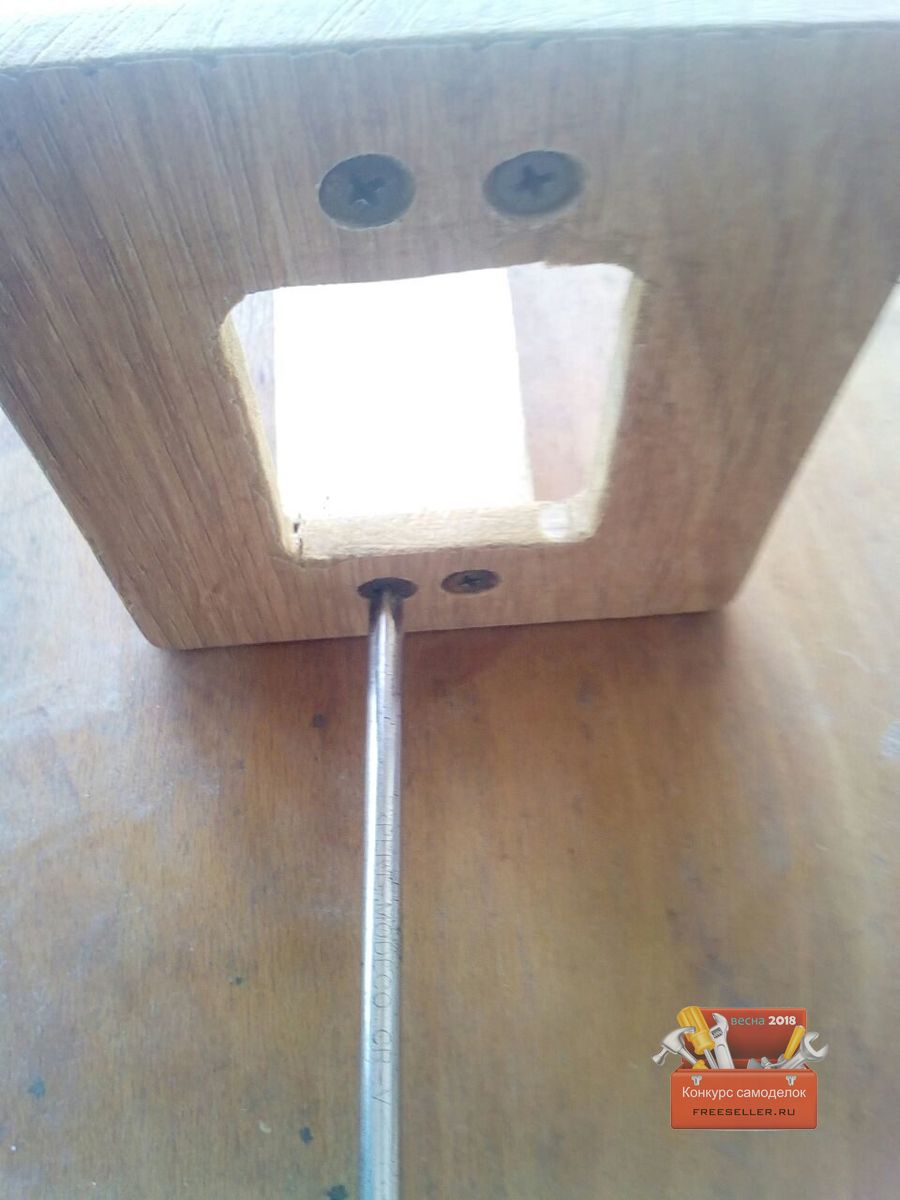

Соединяем деталь вместе шурупами.

Изготовление фрезерной насадки на дрель своими руками

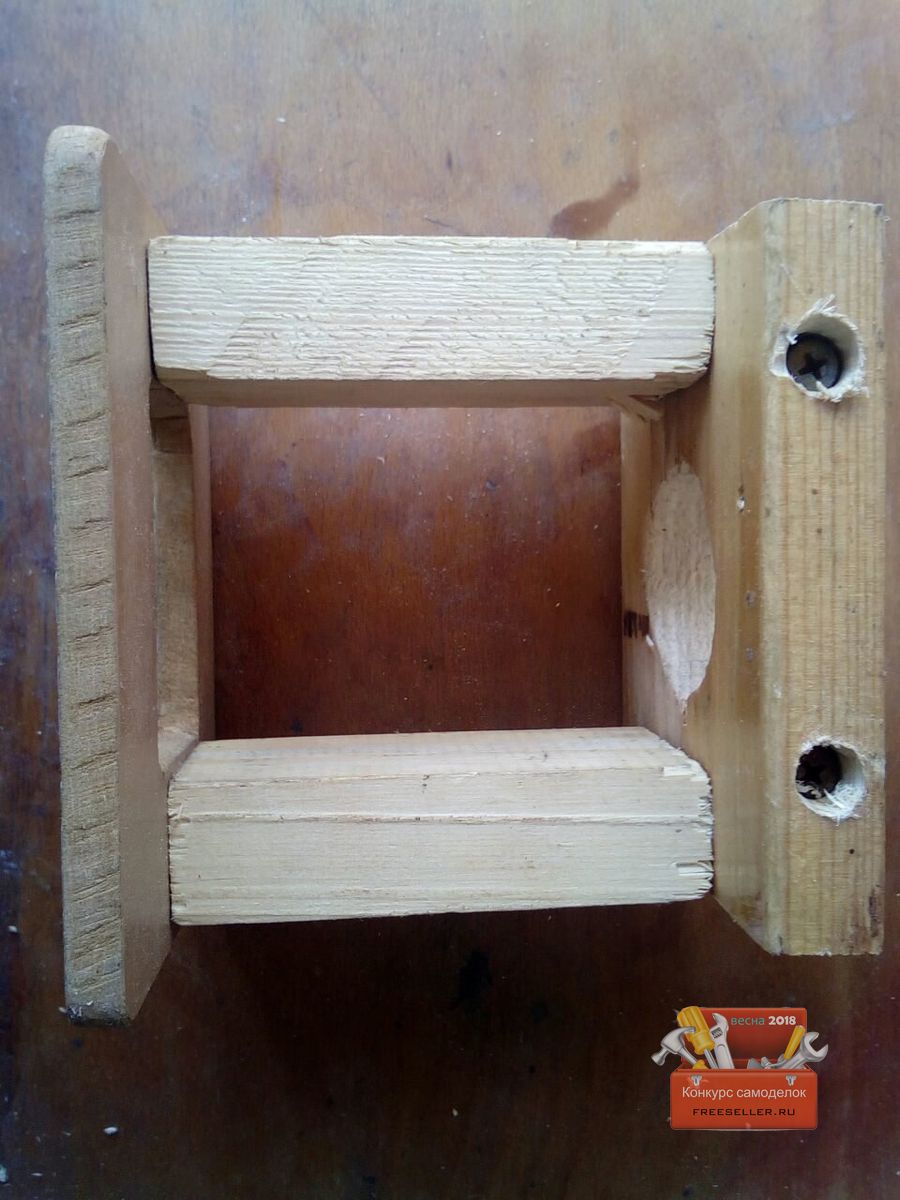

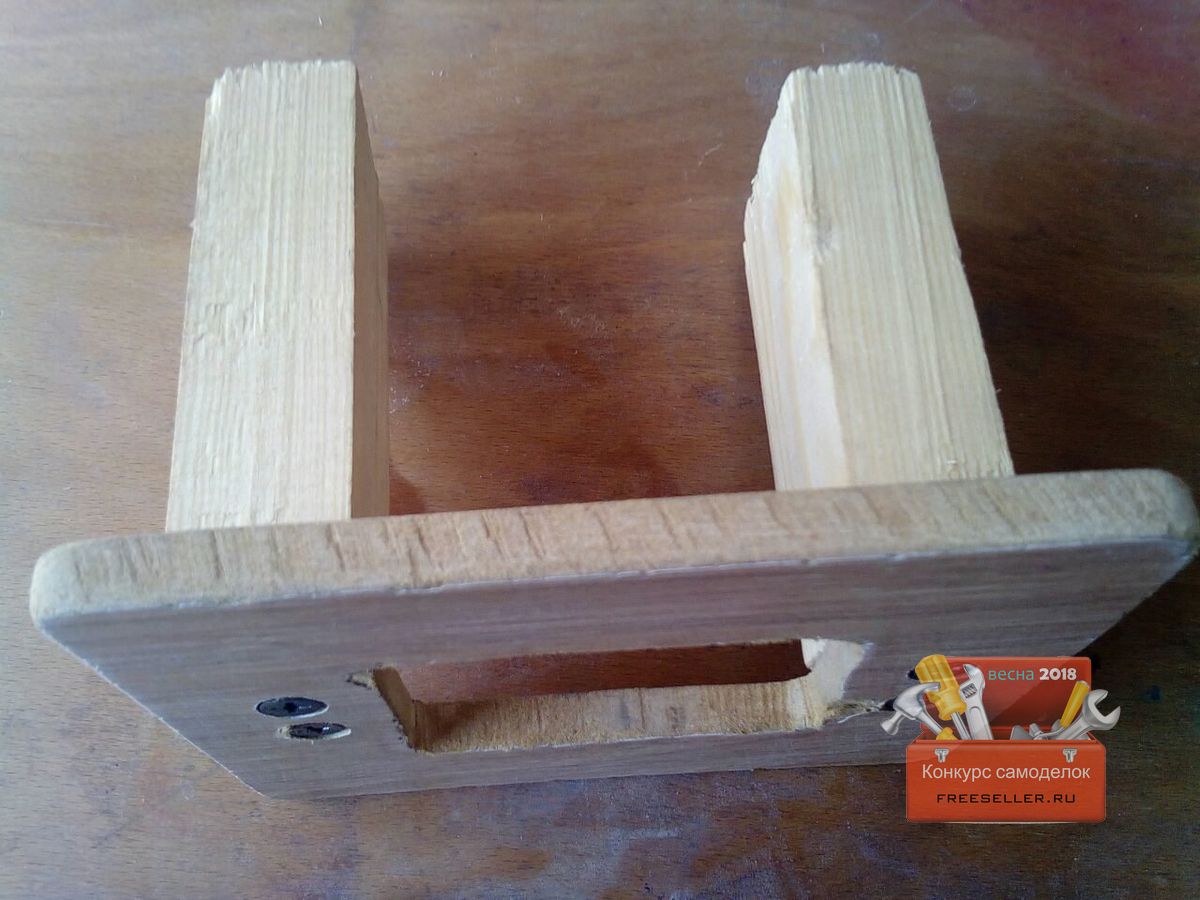

Вот что должно получиться.

Изготовление фрезерной насадки на дрель своими руками

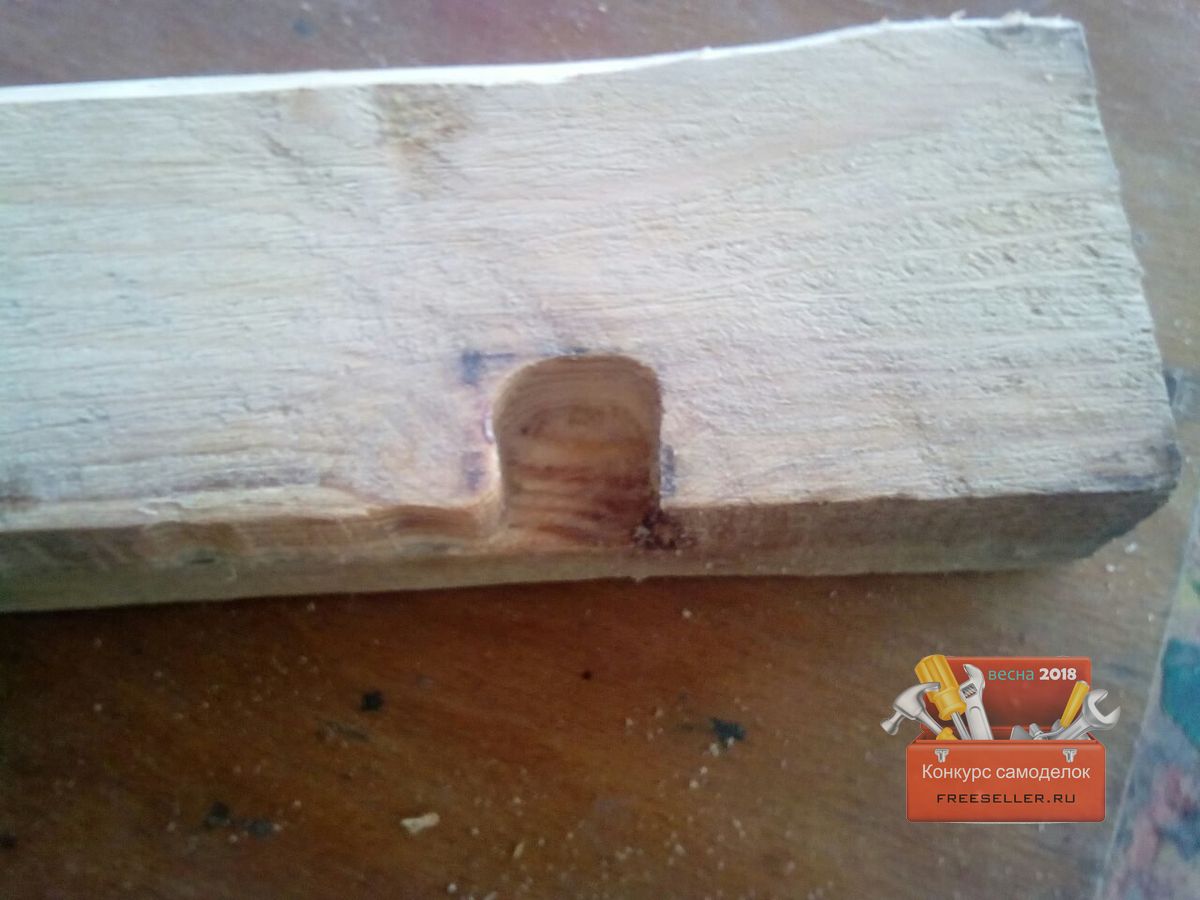

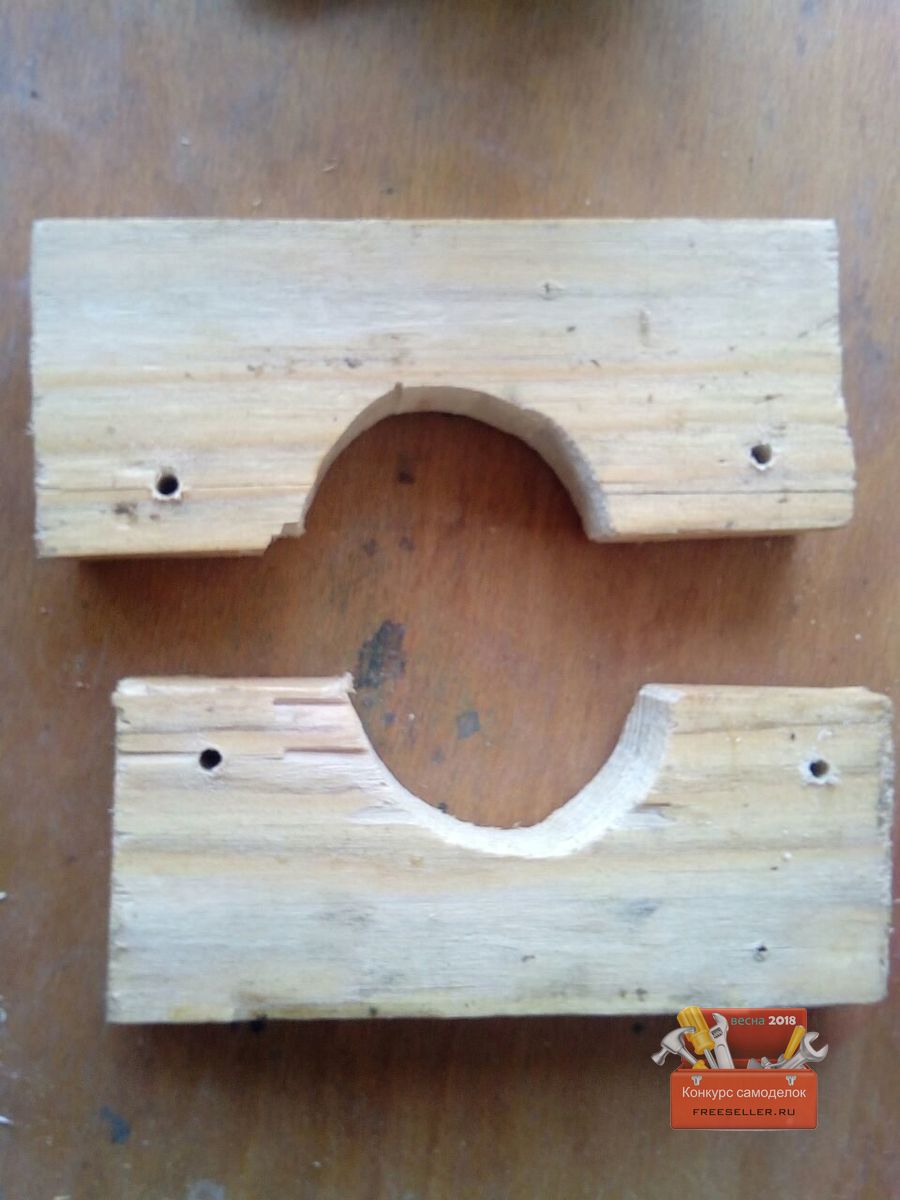

Вырезаем 2 полукруга в других брусках диаметр круга 4,5 см.


Также сверлим отверстия.

Изготовление фрезерной насадки на дрель своими руками

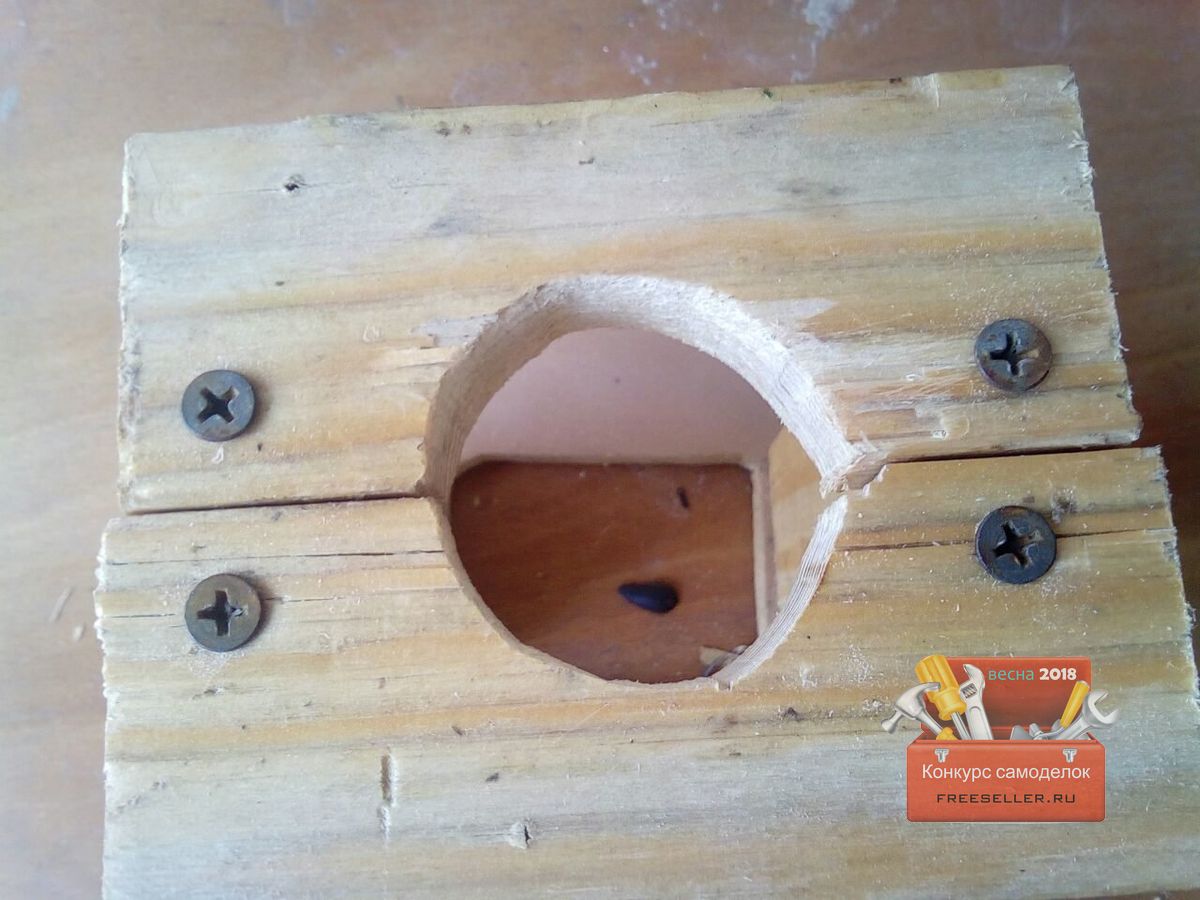

Прикручиваем оба шурупами.

Изготовление фрезерной насадки на дрель своими руками
Сбоку сверлим 2 отверстия для оставшихся шурупов.

Изготовление фрезерной насадки на дрель своими рукамиИзготовление фрезерной насадки на дрель своими руками

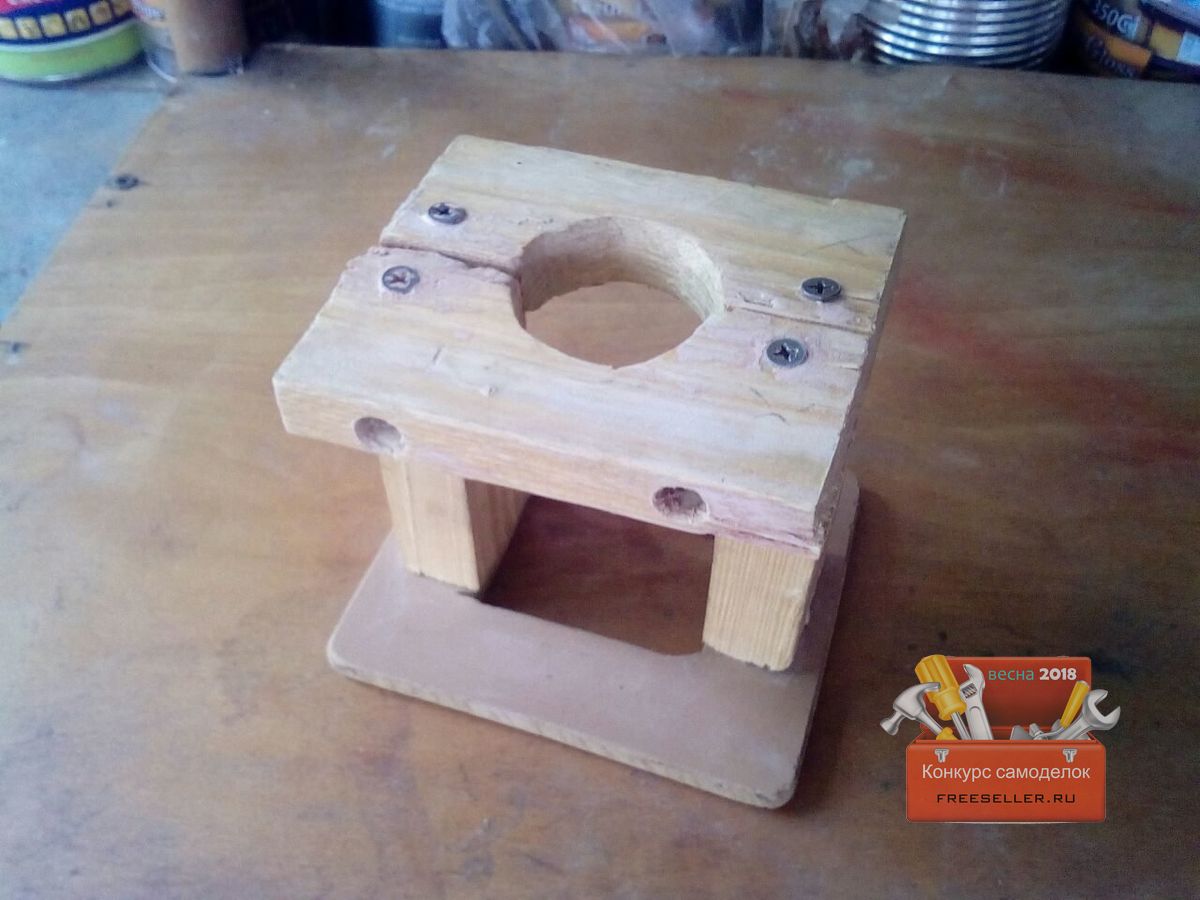

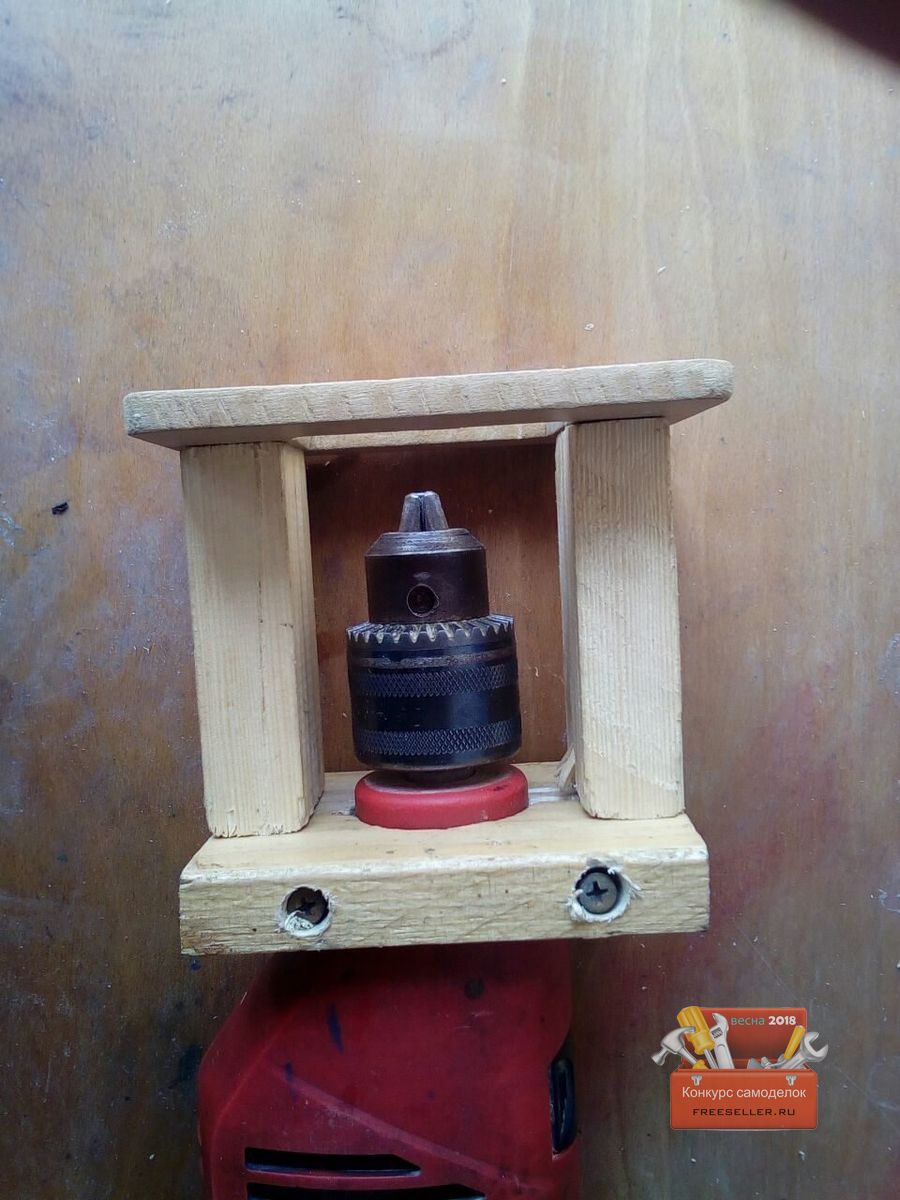

Вот что получилось.

Фрезерная насадка на дрель своими рукамиФрезерная насадка на дрель своими руками

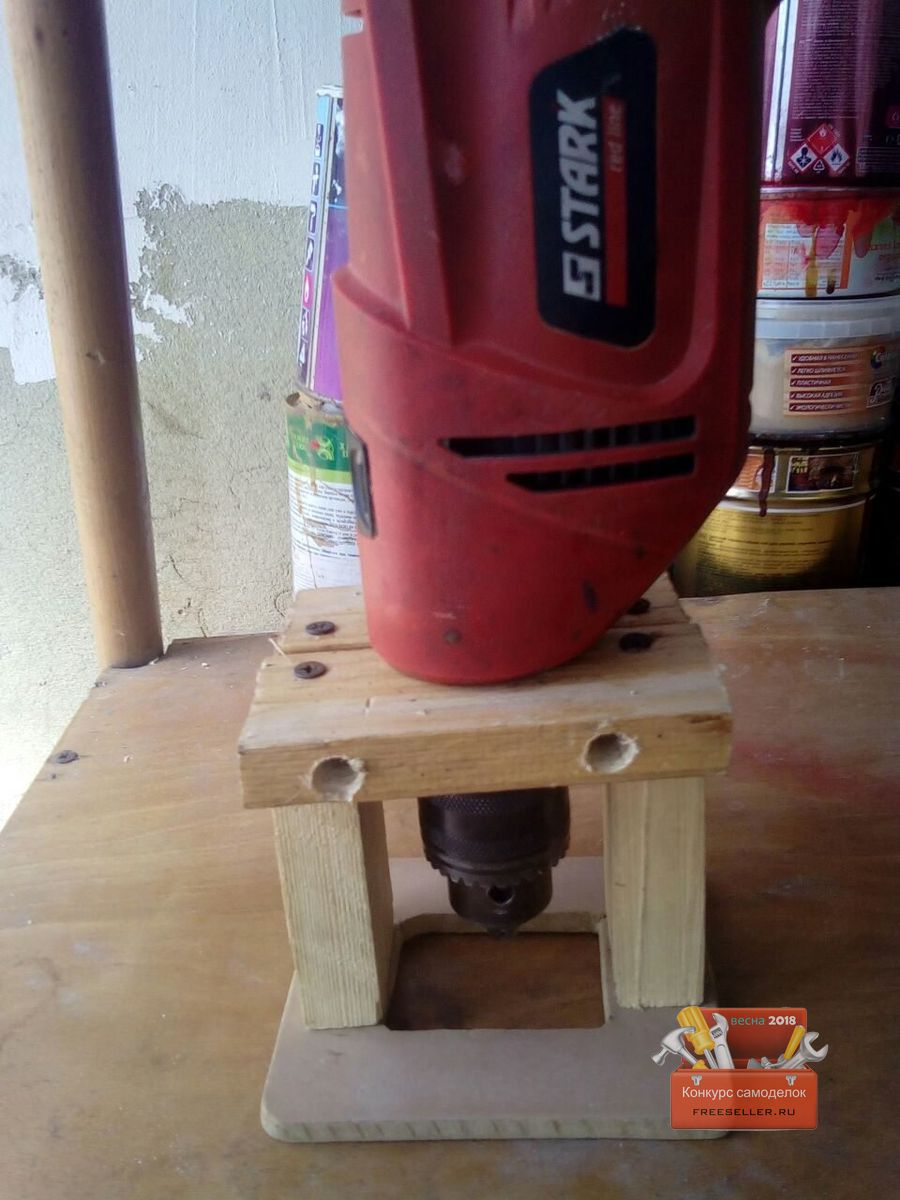

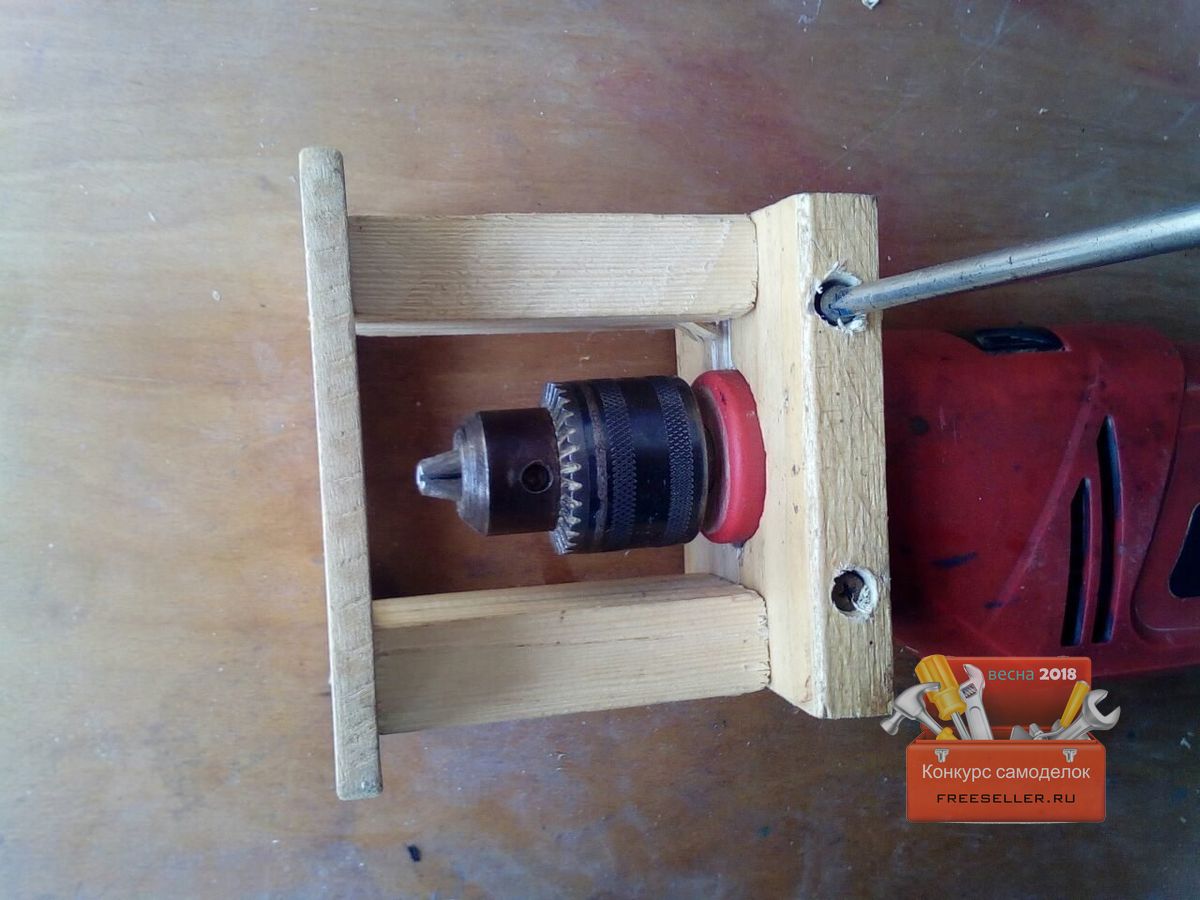

 Вставляем в это приспособление дрель и зажимаем шурупами.
  Фрезерная насадка на дрель своими рукамиФрезерная насадка на дрель своими руками
Убеждаемся, что дрель прочно прижата.

Фрезерная насадка на дрель своими руками

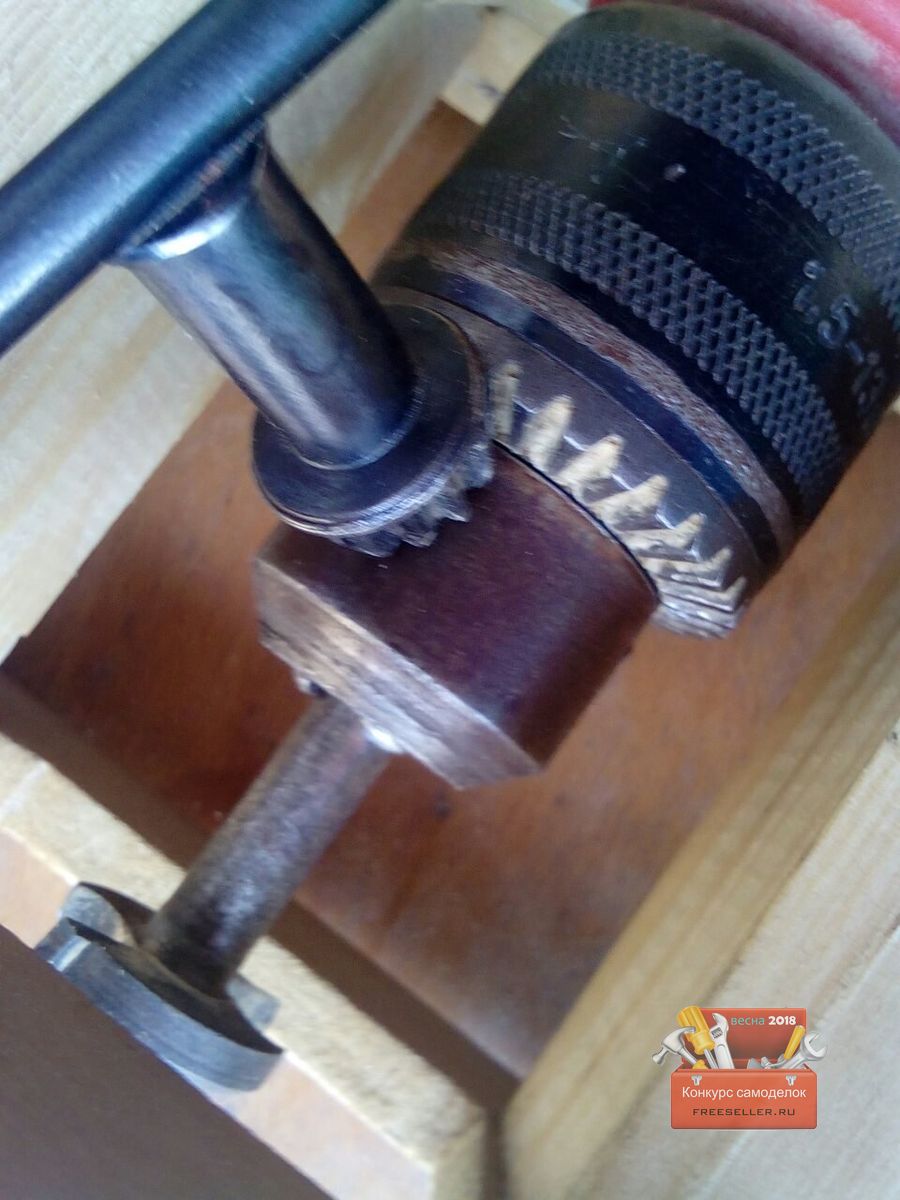

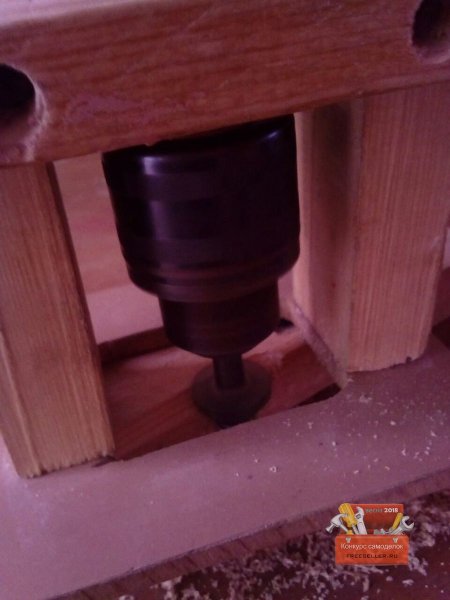

Вставляем в патрон фрезерную насадку и регулируем высоту.

Фрезерная насадка на дрель своими рукамиФрезерная насадка на дрель своими руками

Работа с фрезерной насадкой

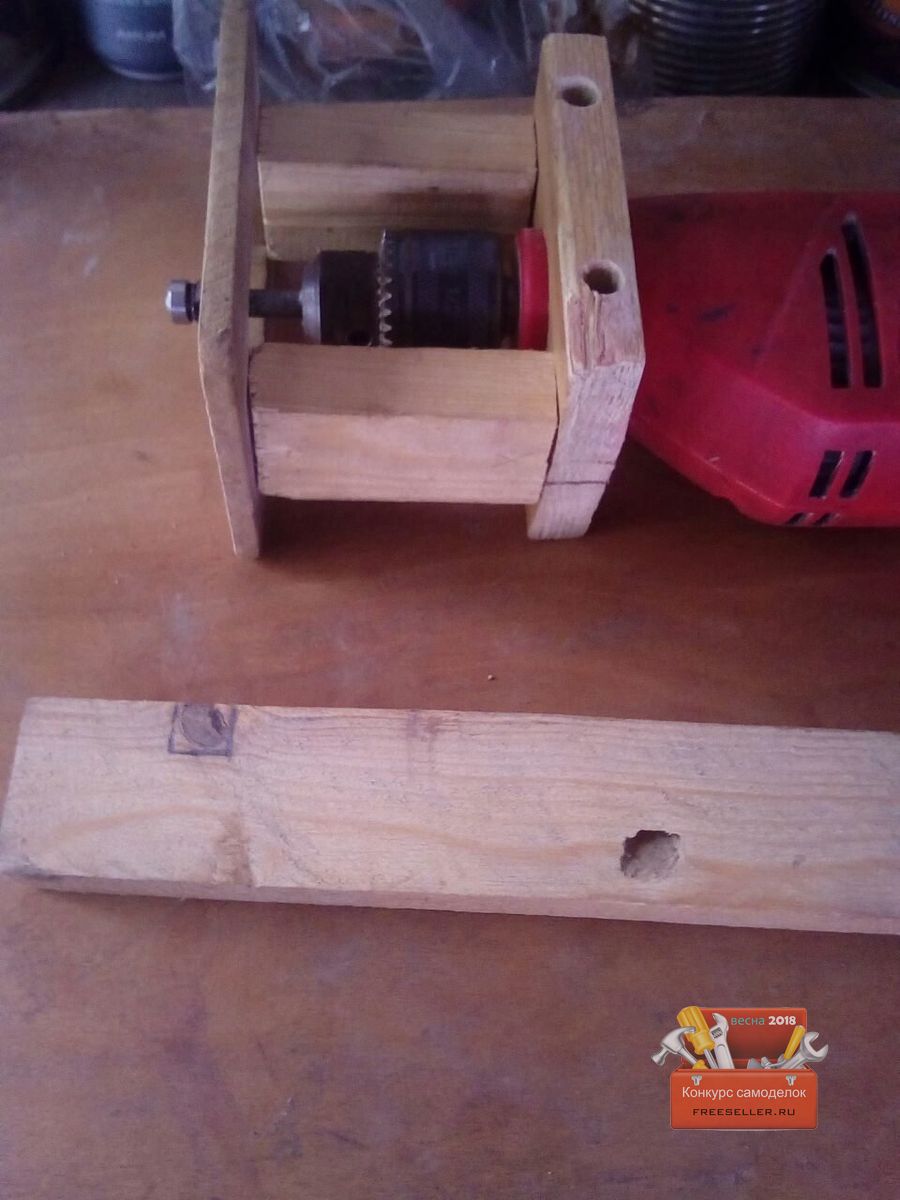

Вот как работает насадка.

Фрезерная насадка на дрель своими рукамиФрезерная насадка на дрель своими руками

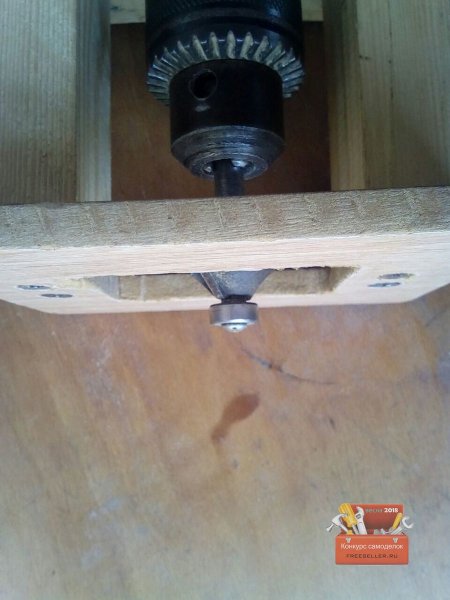

Кар обычная фреза.

Фрезерная насадка на дрель своими руками

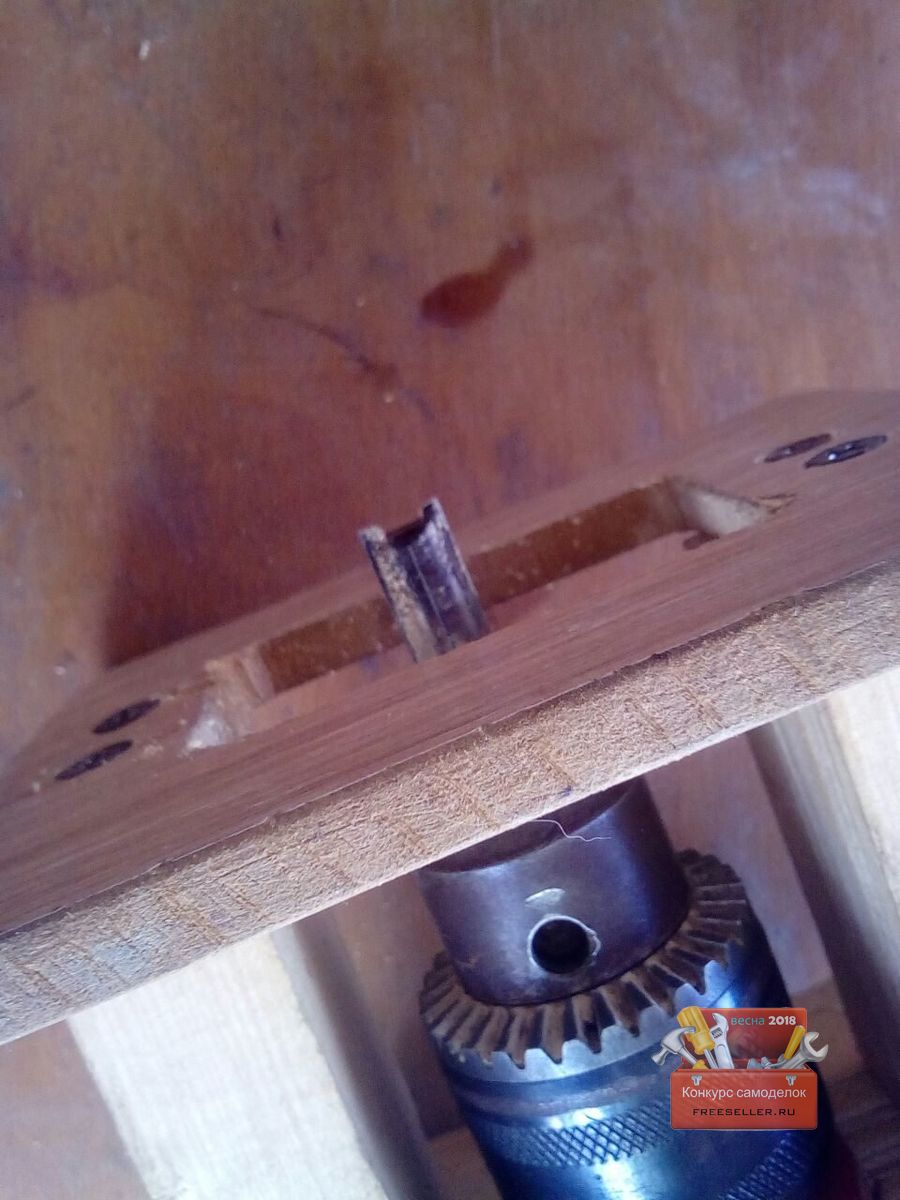

Другая насадка.

Фрезерная насадка на дрель своими рукамиФрезерная насадка на дрель своими руками
Надеюсь, вам понравилось. Всем пока!
