Регулятор оборотов для болгарки УШМ своими руками

Как сделать самодельный регулятор напряжения и оборотов для инструмента или освещения.
Привет всем любителям самоделок! Сегодня хочу показать, как можно самостоятельно усовершенствовать УШМ сделав для этого регулятор оборотов. В более дорогих моделях его встраивают с завода, а более дешевые можно легко доработать. Так же при помощи этой самоделки, можно регулировать подсветку лампочек накаливания.

Самодельный выносной регулятор оборотов для болгарки (УШМ)

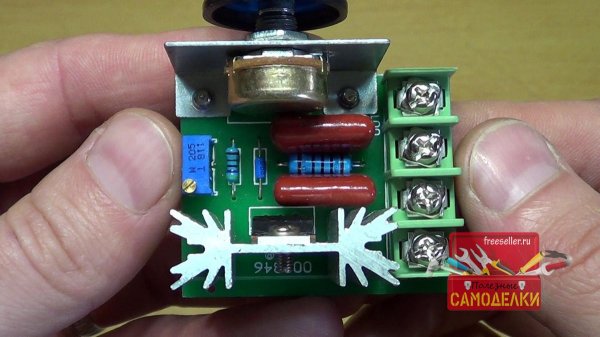

Для изготовления регулятора потребуется уже готовая плата, которую можно легко и недорого купить на китайском сайте, так же они продаются и в магазинах электроники. Выглядят данные платы вот так, как на фото ниже.

Плата регулятора оборотов


Регулятор оборотов с AliexspressРегулятор оборотов с Aliexspress


Изготовление корпуса для регулятора оборотов

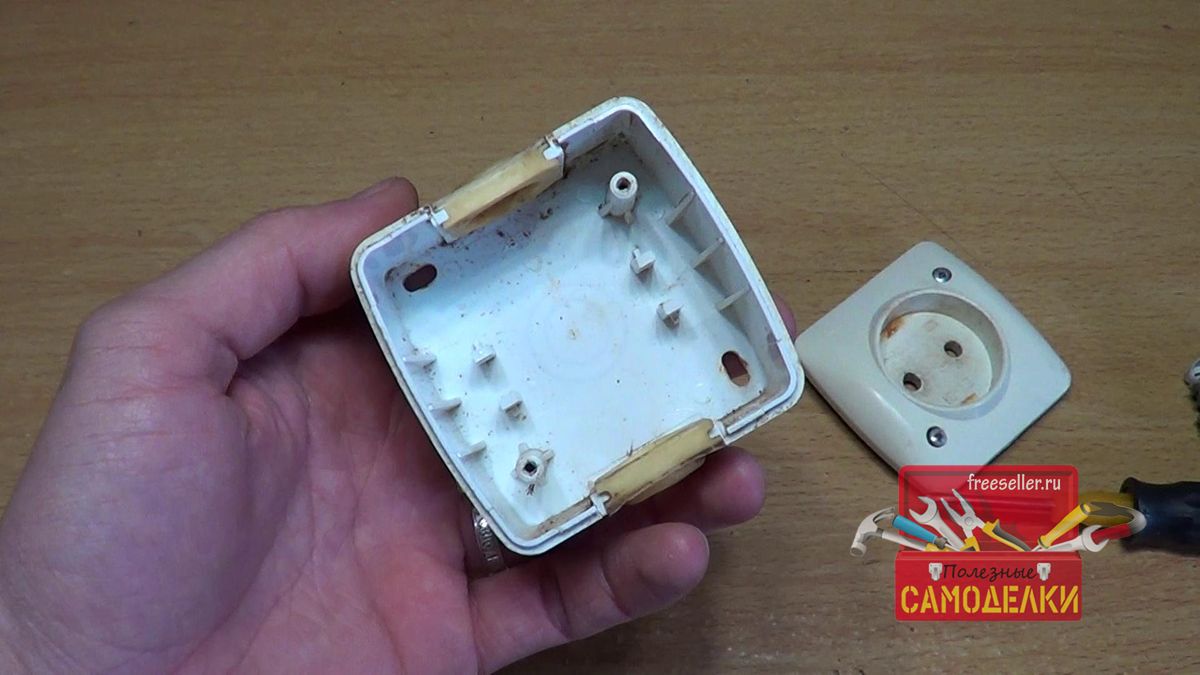

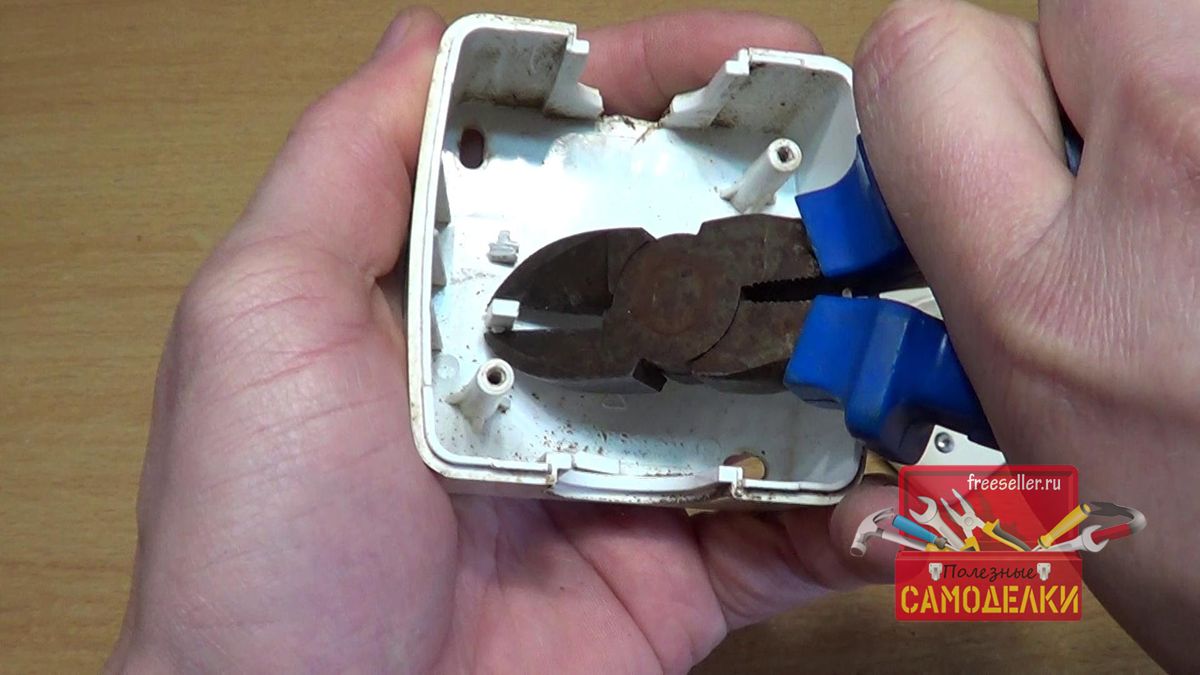

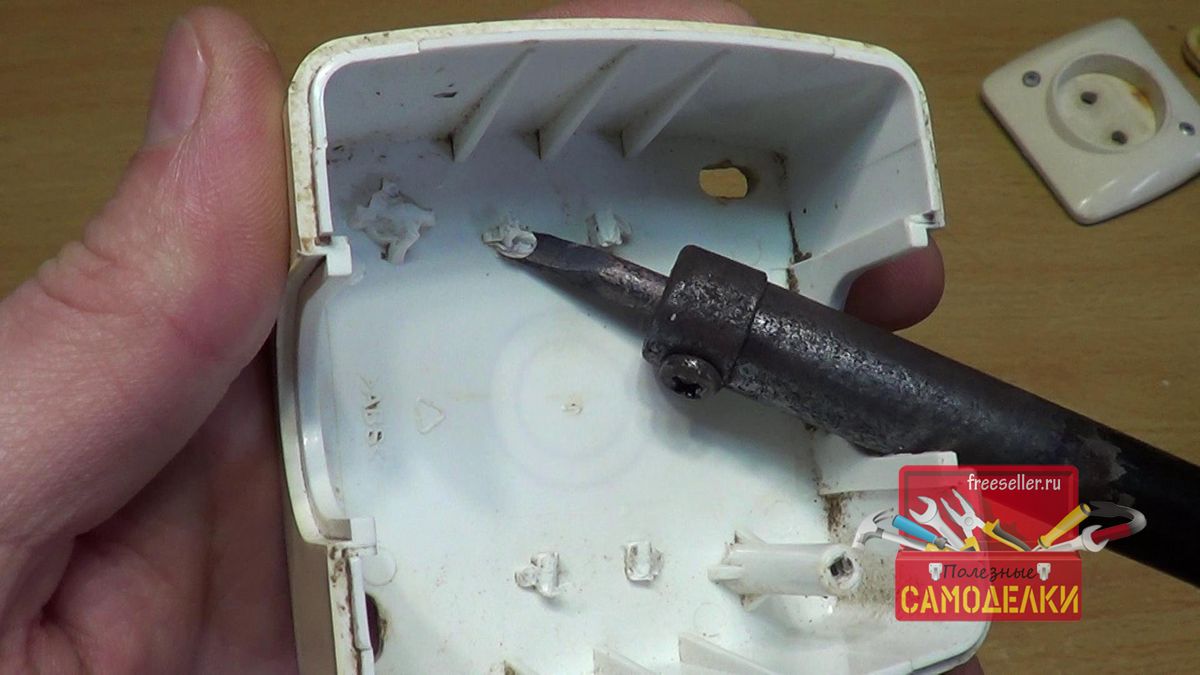

Корпус для данной платы я использовал из двух самых обычных розеток. В одной из них вытащил все внутренности и вставил туда плату.

Изготовление корпуса для выносного регулятора оборотов для болгаркиИзготовление корпуса для выносного регулятора оборотов для болгаркиИзготовление корпуса для выносного регулятора оборотов для болгарки

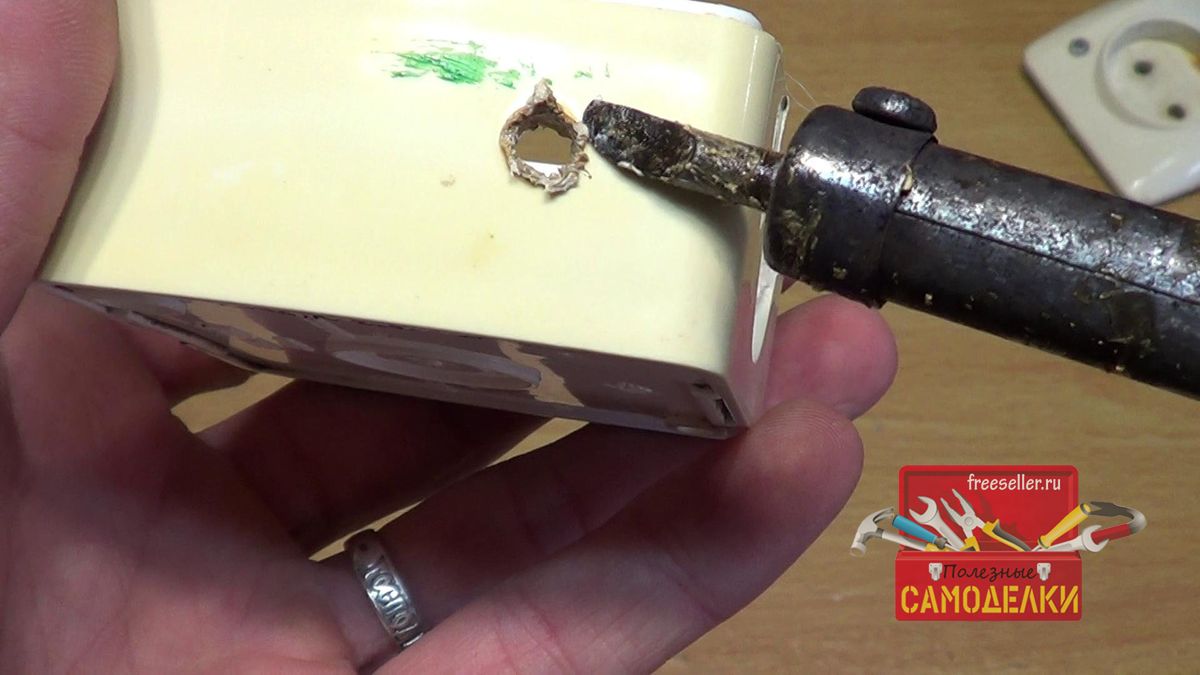

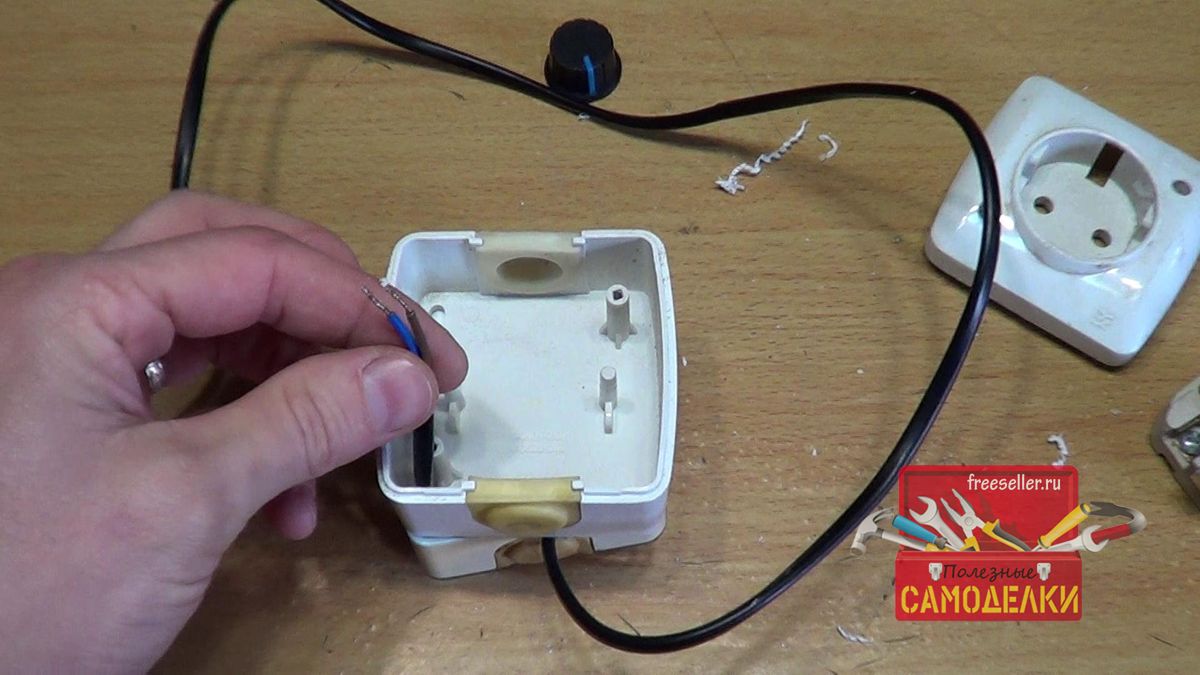

Сбоку пропаял отверстие для вывода регулятора.

Изготовление корпуса для выносного регулятора оборотов для болгарки

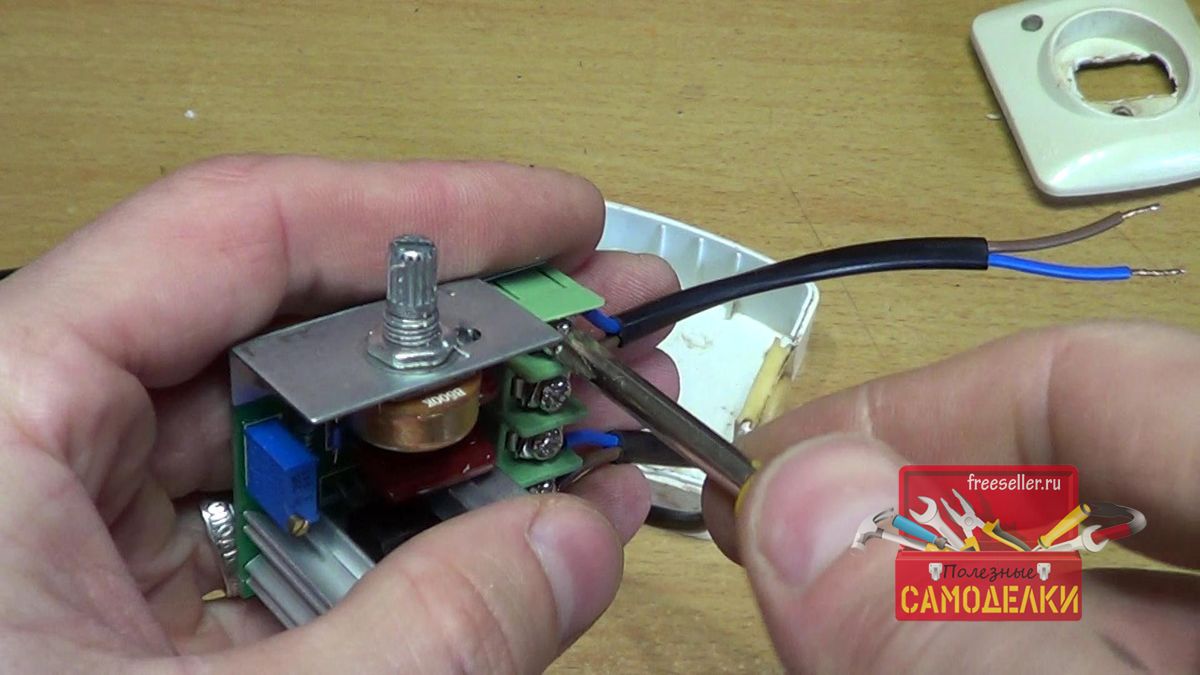

Затем приступаем к подключению проводов.

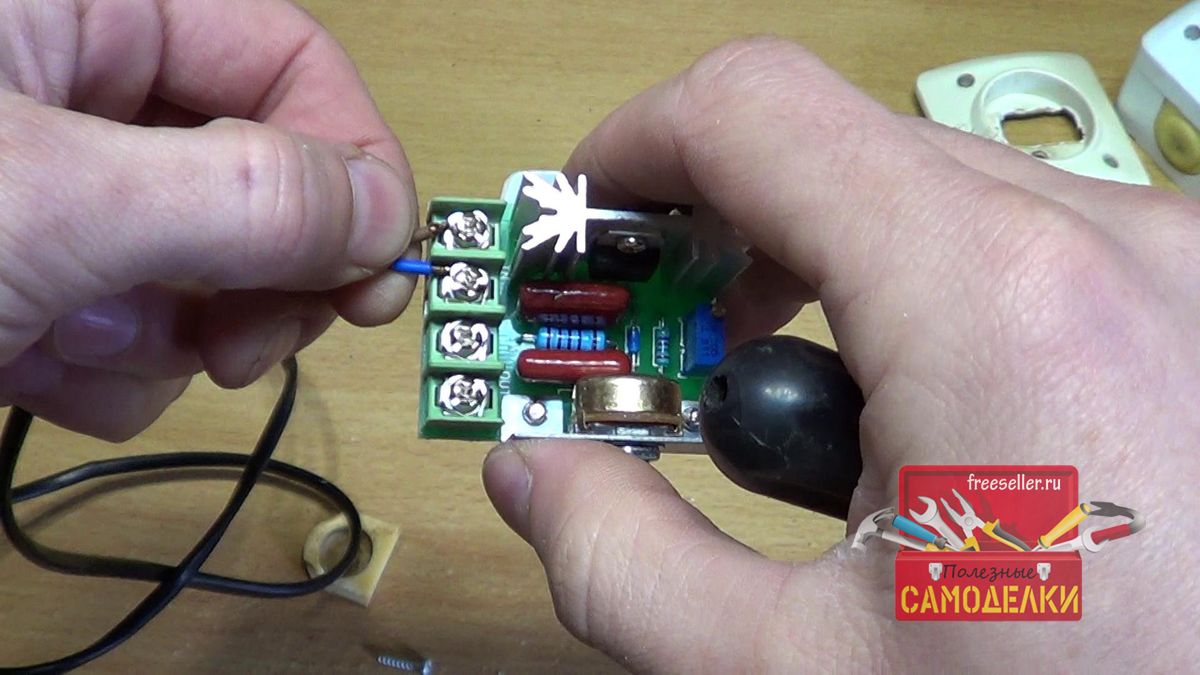

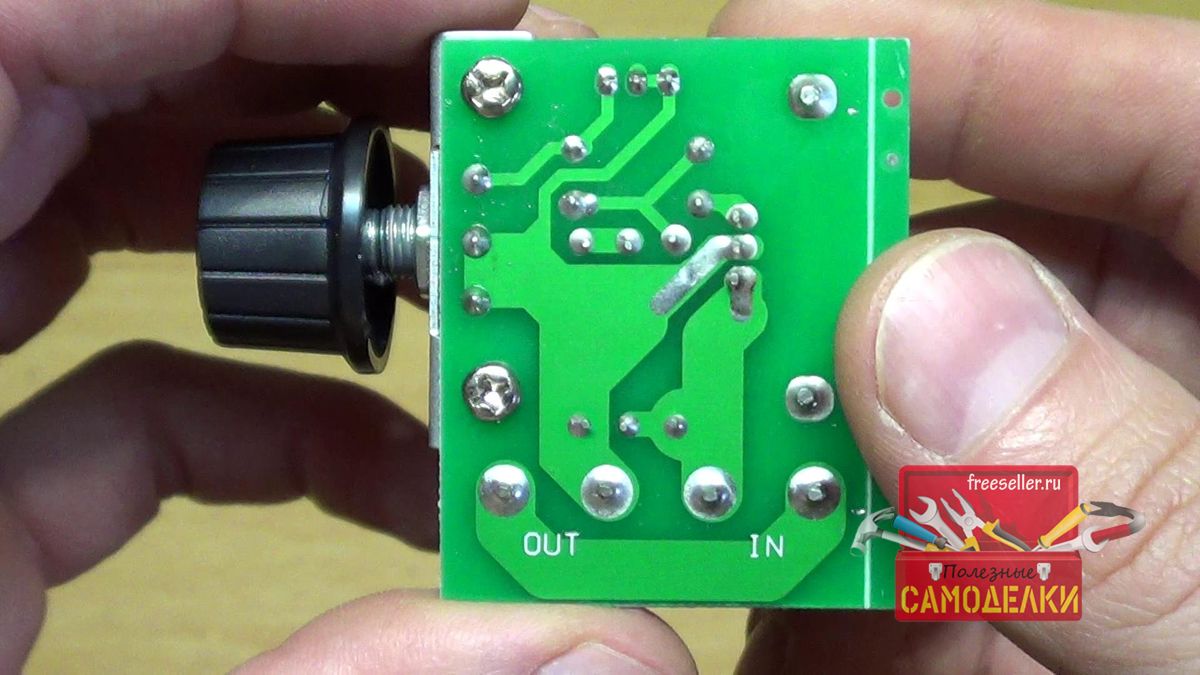

На плате все подписано, куда нужно подводить входное напряжение и откуда будет выходить выходное. Перед подключением провода желательно залудить.

Пайка проводов в выносном регулятора оборотов для болгаркиПайка проводов в выносном регулятора оборотов для болгаркиПайка проводов в выносном регулятора оборотов для болгарки

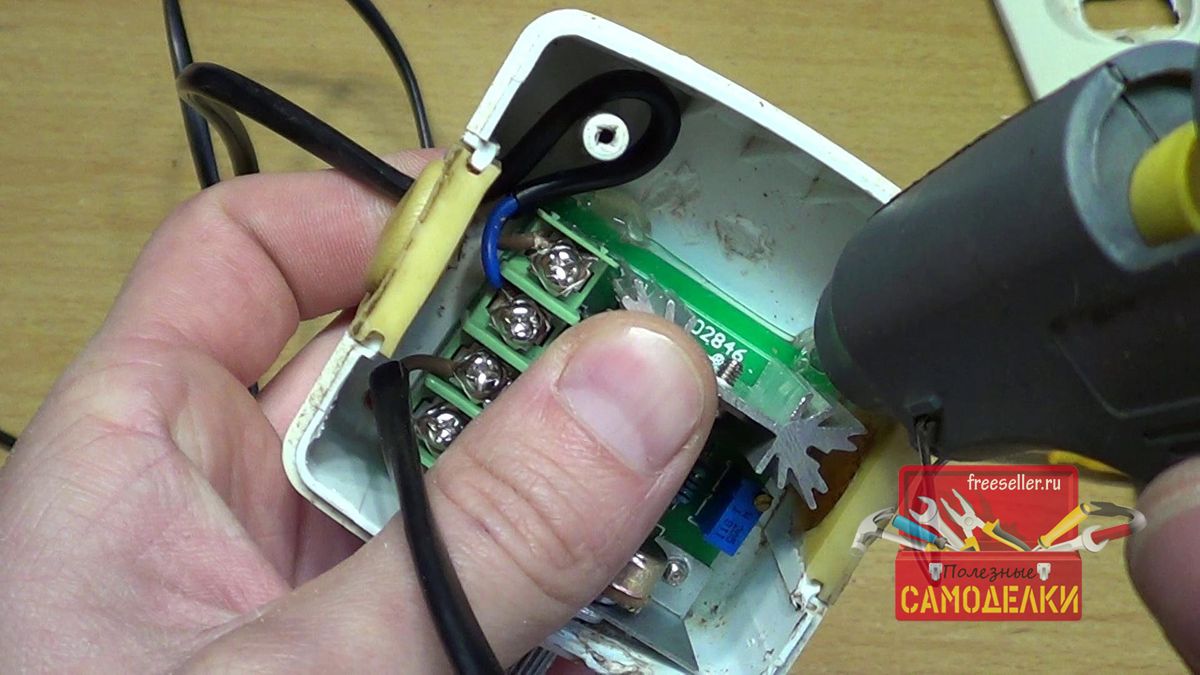

Саму плату я посадил на горячий клей.

Изготовление выносного регулятора оборотов для болгарки

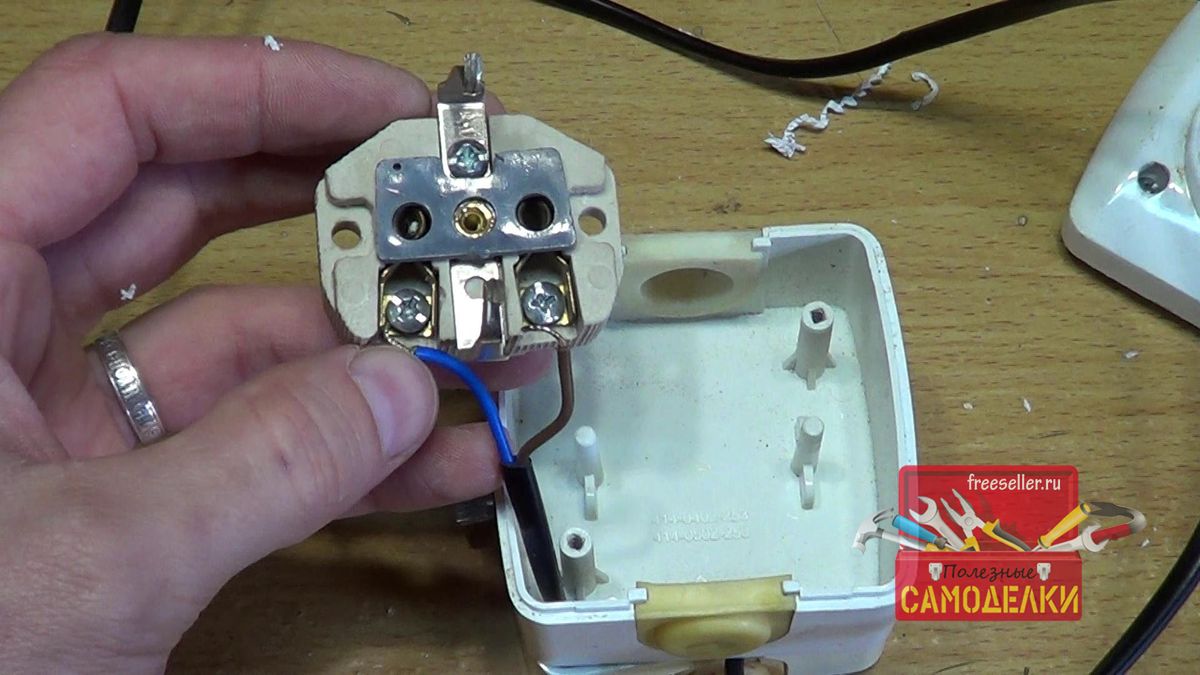

Далее подключаем вторую розетку.

Изготовление выносного регулятора оборотов для болгарки

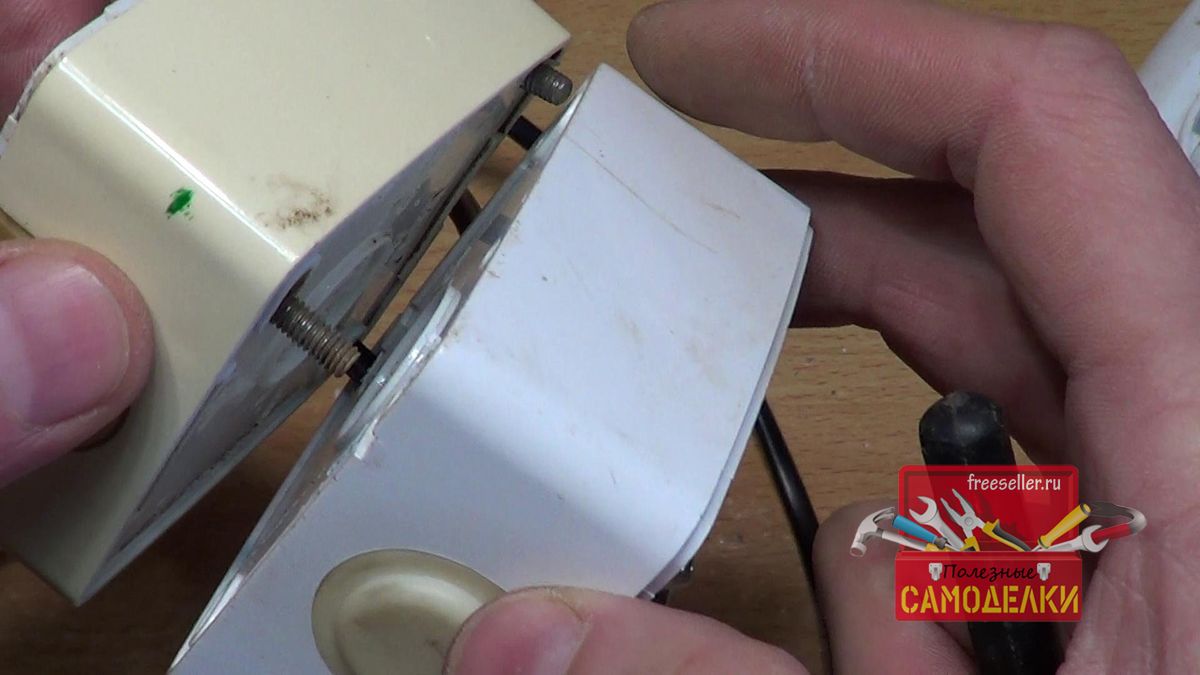

Розетки между собой я скрепил на болтиках.

Изготовление выносного регулятора оборотов для болгаркиИзготовление выносного регулятора оборотов для болгарки
Радиатор платы немного не давал закрыть крышку от розетки и поэтому пришлось выпилить небольшое отверстие и как показала практика, оно еще и будет служить для лучшего охлаждения радиатора, так как в процессе использования от долгой работы он нагревается.Самодельный выносной регулятора оборотов для болгарки

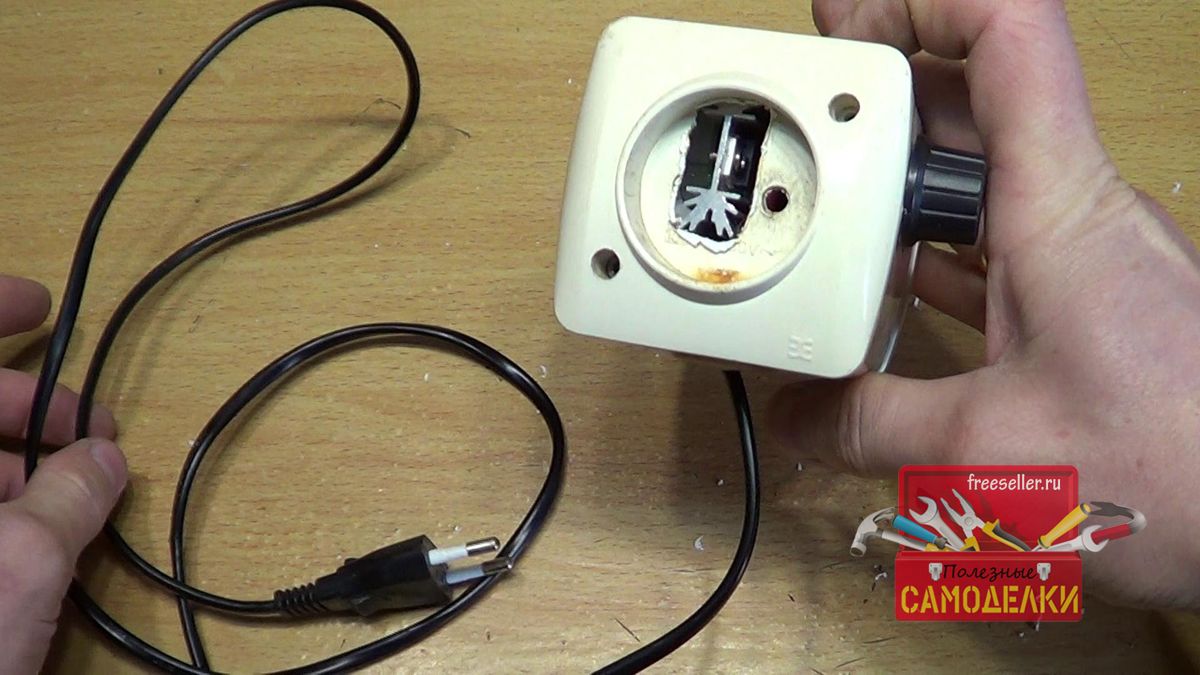

Почти все готово, осталось посадить на место колесико регулятора.

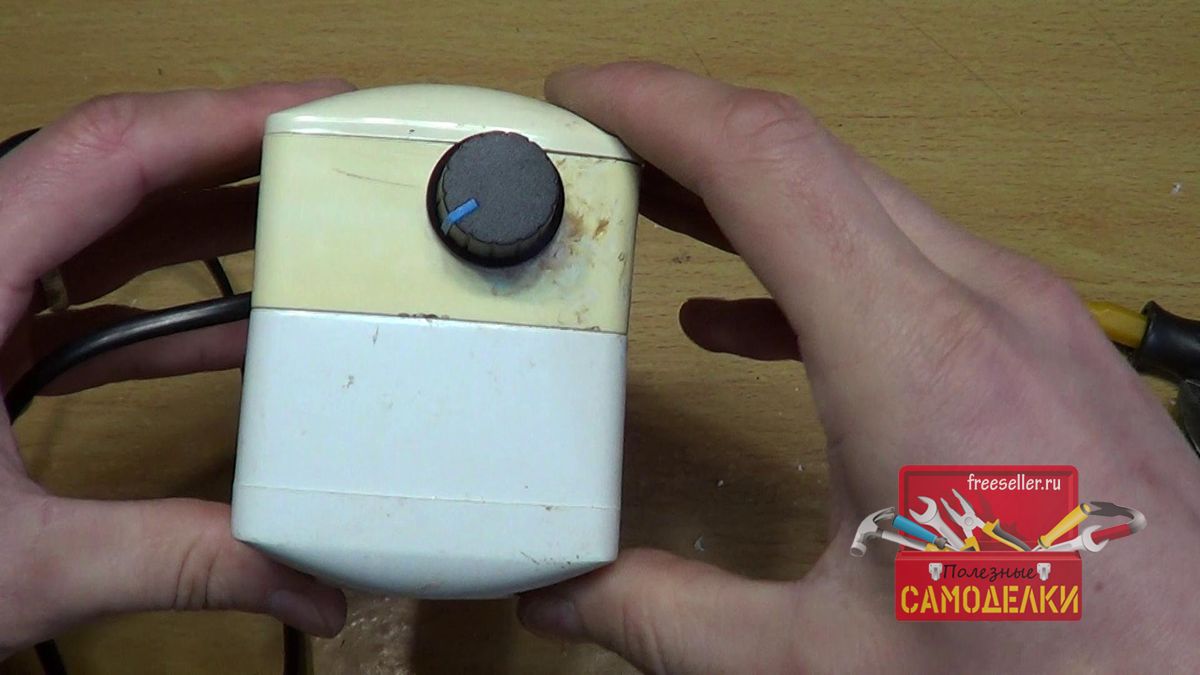

Самодельный выносной регулятора оборотов для болгарки

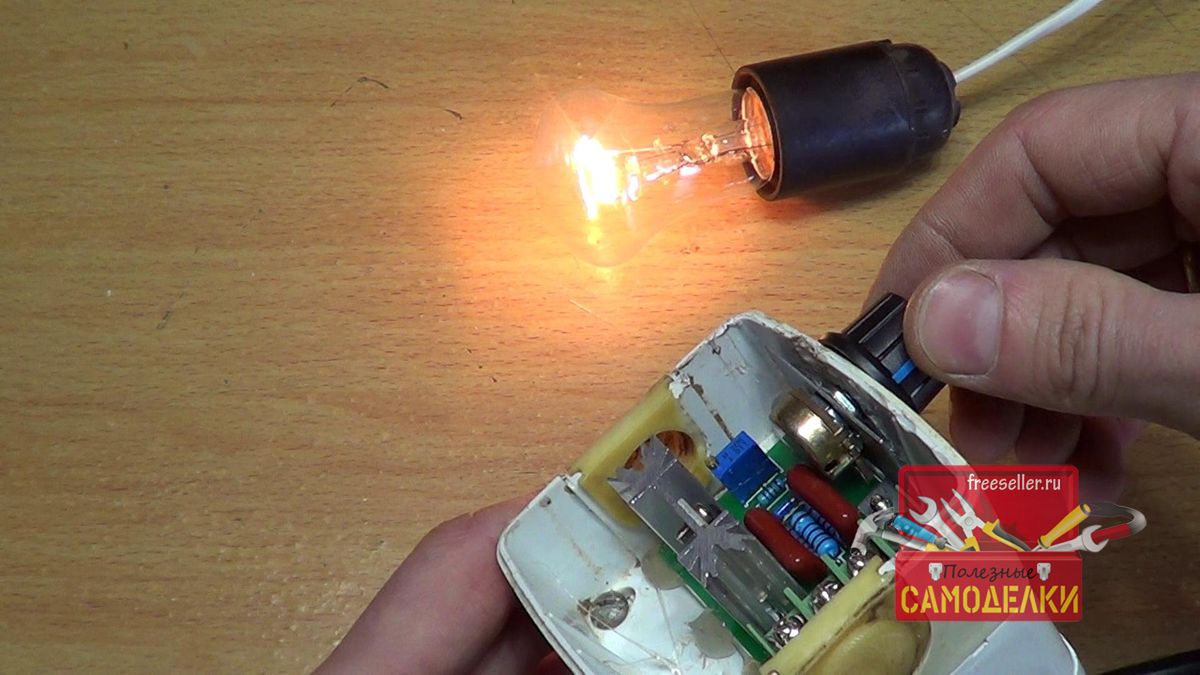

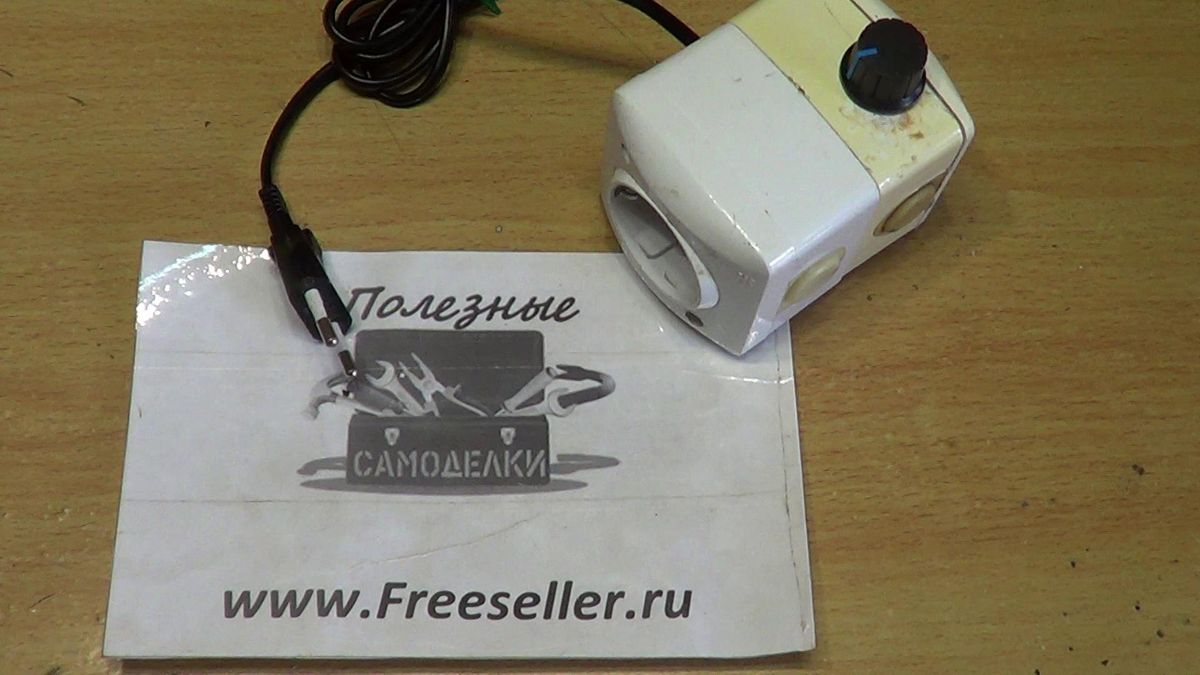

Теперь можно испытать данный регулятор. Для начала подключил обычную лампочку накаливания.

Как сделать самодельный регулятор напряжения и оборотов для инструмента или освещения.

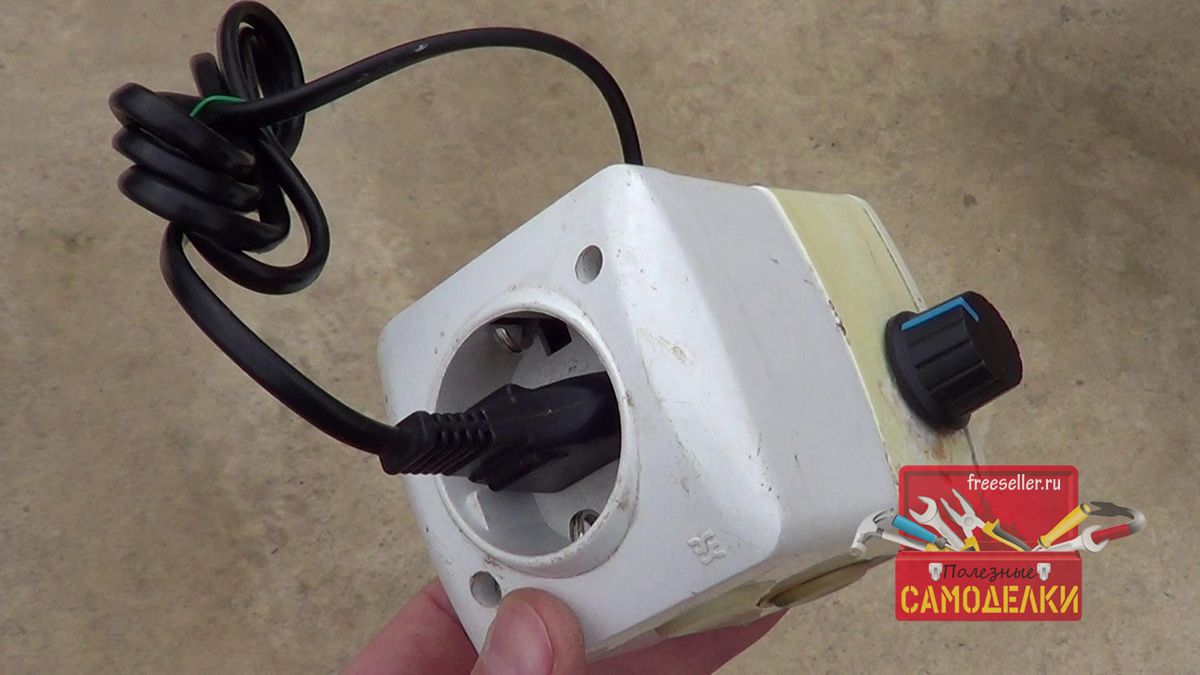

А затем и "болгарку". Работает все отлично и со своей задачей регулятор справляется хорошо. Максимальная нагрузка составляет 2 киловатта, а оптимальная 1,5кв.

Видео по изготовлению регулятора оборотов для УШМ




Более наглядно работу регулятора можно посмотреть в видео:



Всем большое спасибо за внимание и до новых самоделок!
