Надежные щупы для мультиметра своими руками


Делаем простые и надежные щупы для мультиметра своими руками.


Покупая постоянно щупы для мультиметра, начинаешь постоянно заниматься их ремонтом. Решил я сделать себе надежные щупы, так чтоб на долго.

  Самоделки. Щупы для мультиметра своими руками

Конструкция самодельных  щупов для мультиметра

Основой конструкции послужили обычные шариковые ручки.


В роли коннекторов к самому мультиметру послужили щупы типа "банан". У меня валялись от старого оборудования, вот и пустим в дело.

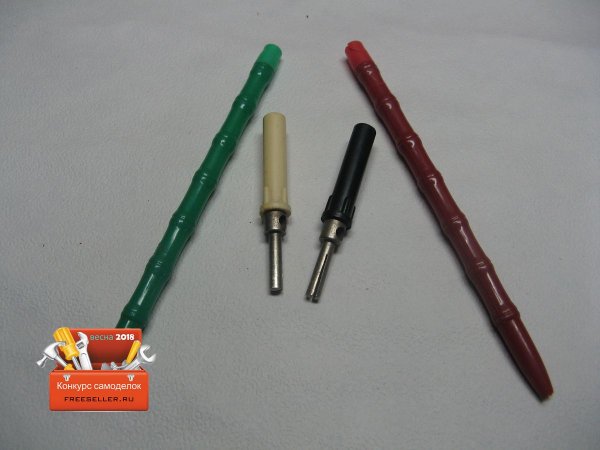

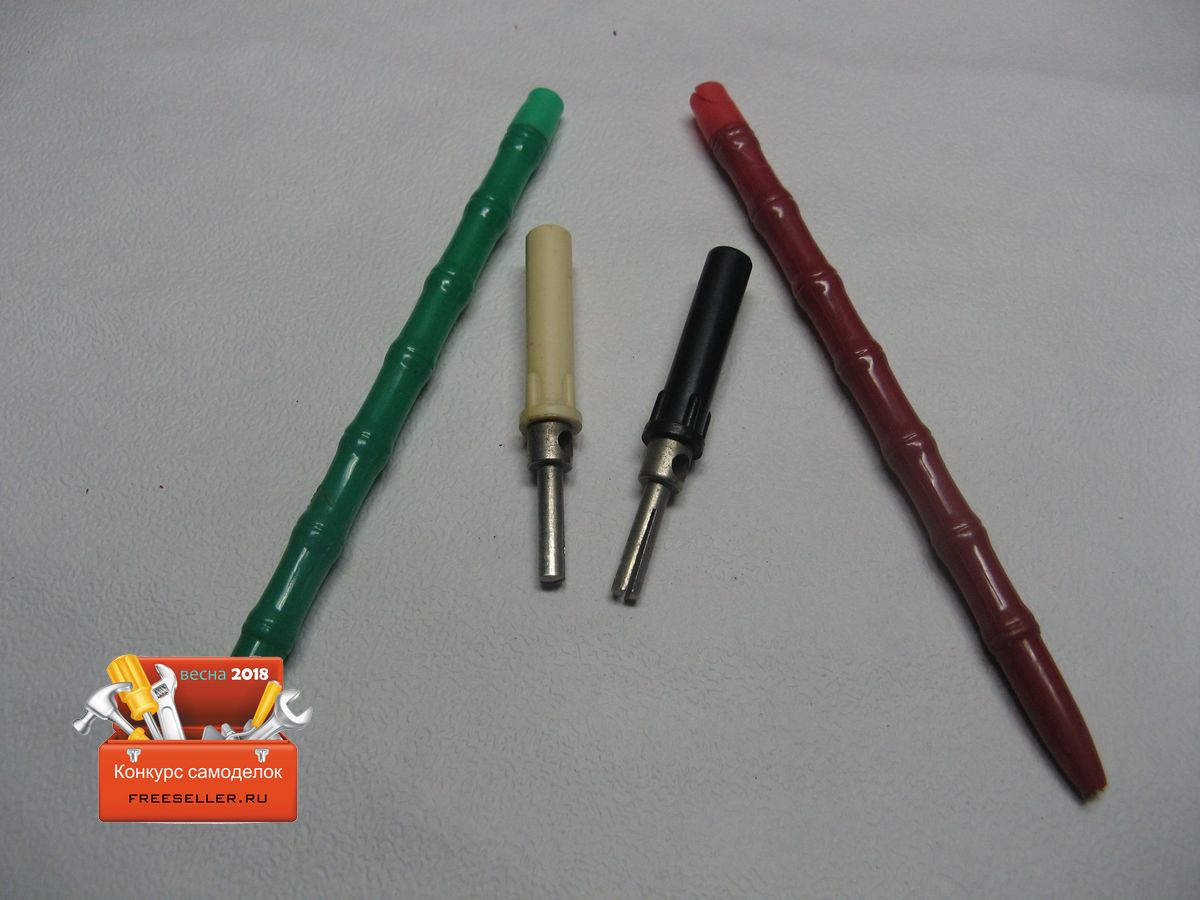

  Шариковые ручки для изготовления щупов для мультиметра


Провода выбрал на 0.75 квадрата с 1000 вольтовой изоляцией.

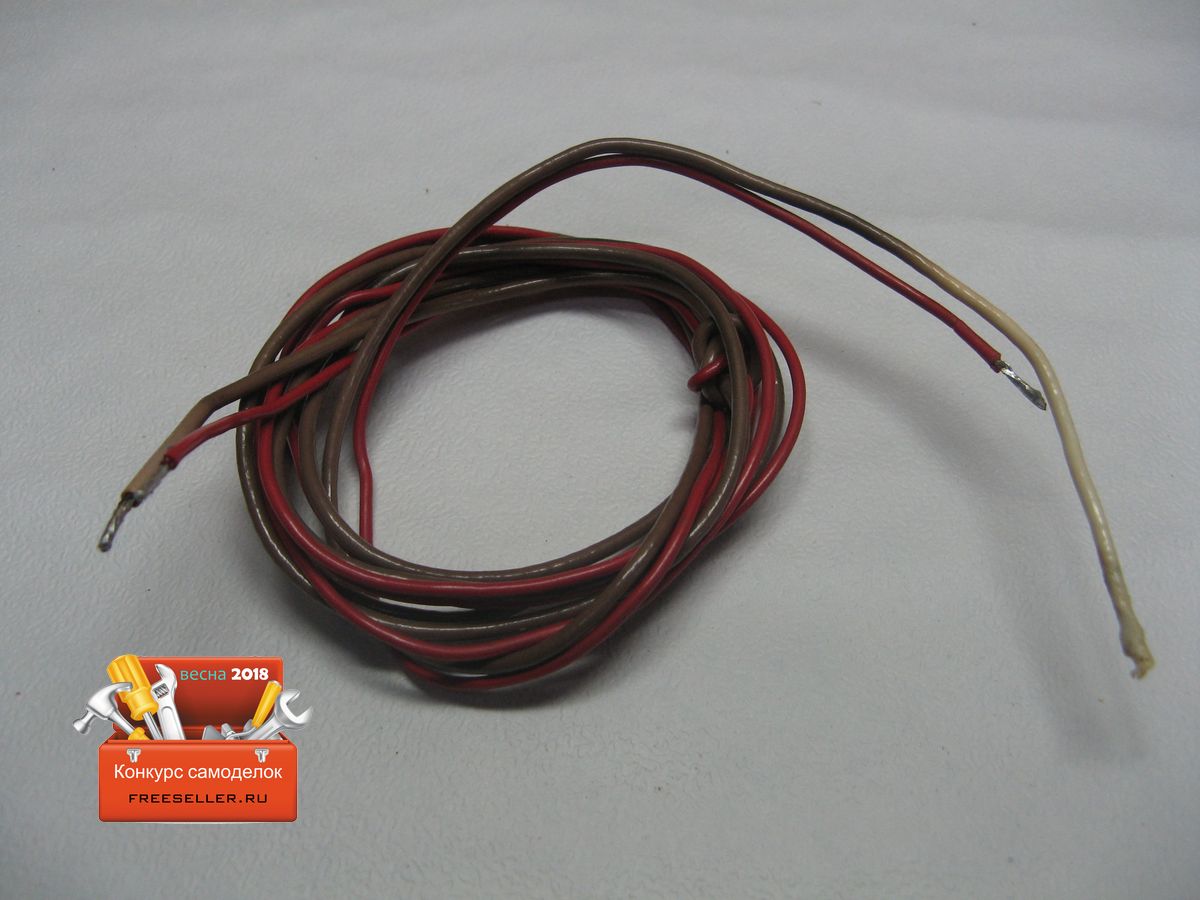

  Провода с 1000 вольтовой изоляцией для изготовления щупов для мультиметра

Изготовление щупов для мультиметра

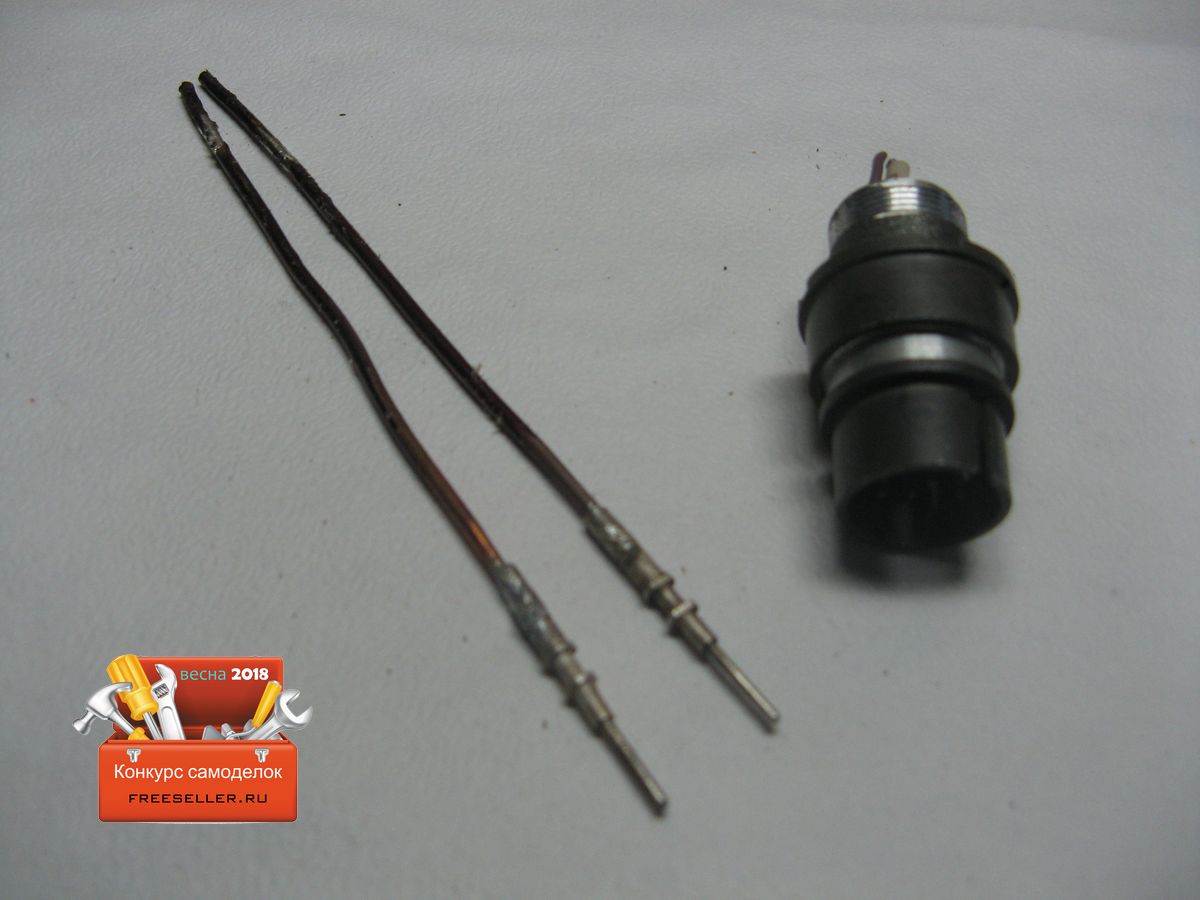

В корпусе ручки установлю штыри из медной проволоки. На концы напаял штыри с разъема ШР, но можно и без них.

  Изготовление щупов для мультиметра

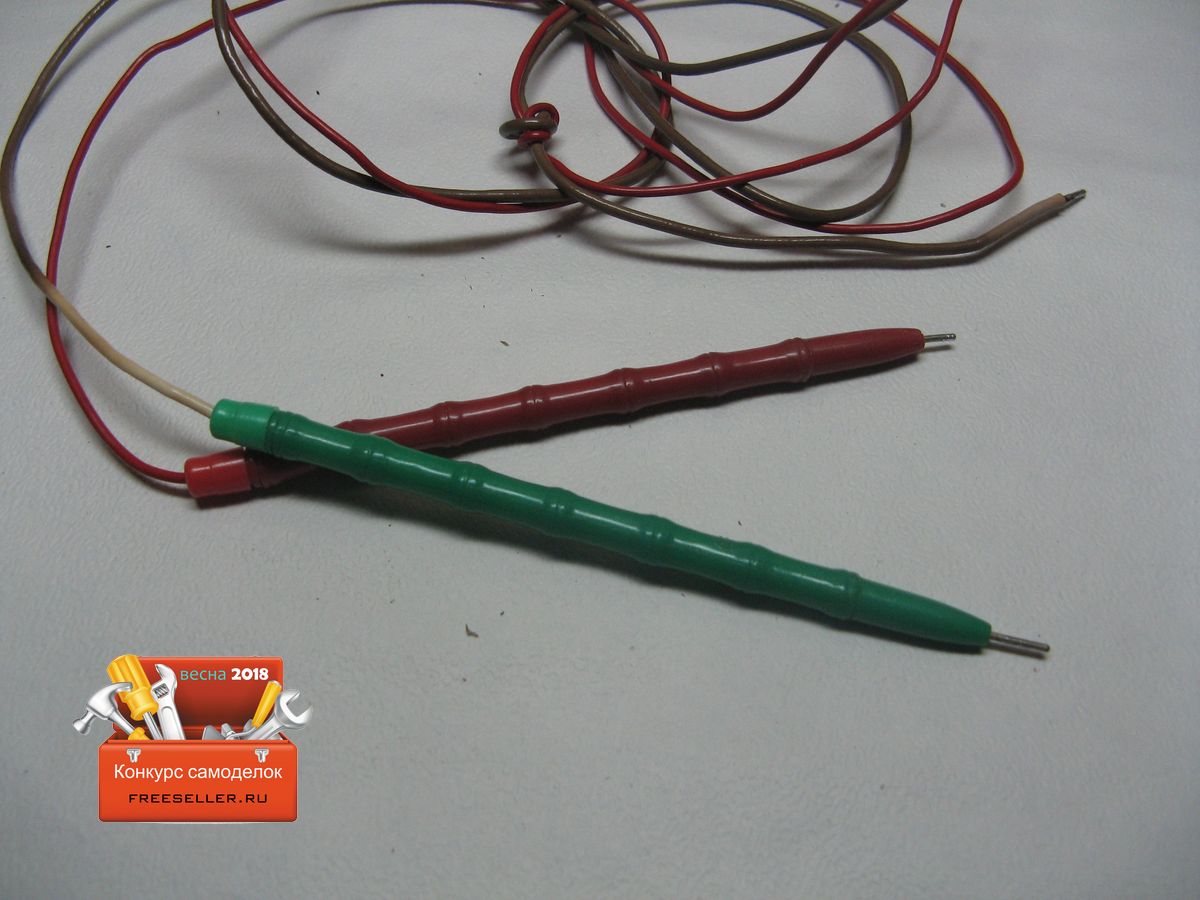

Продеваем провода в хвостовик ручки и припаиваем к медным основаниям. Ручку закрываем.

  Изготовление щупов для мультиметра

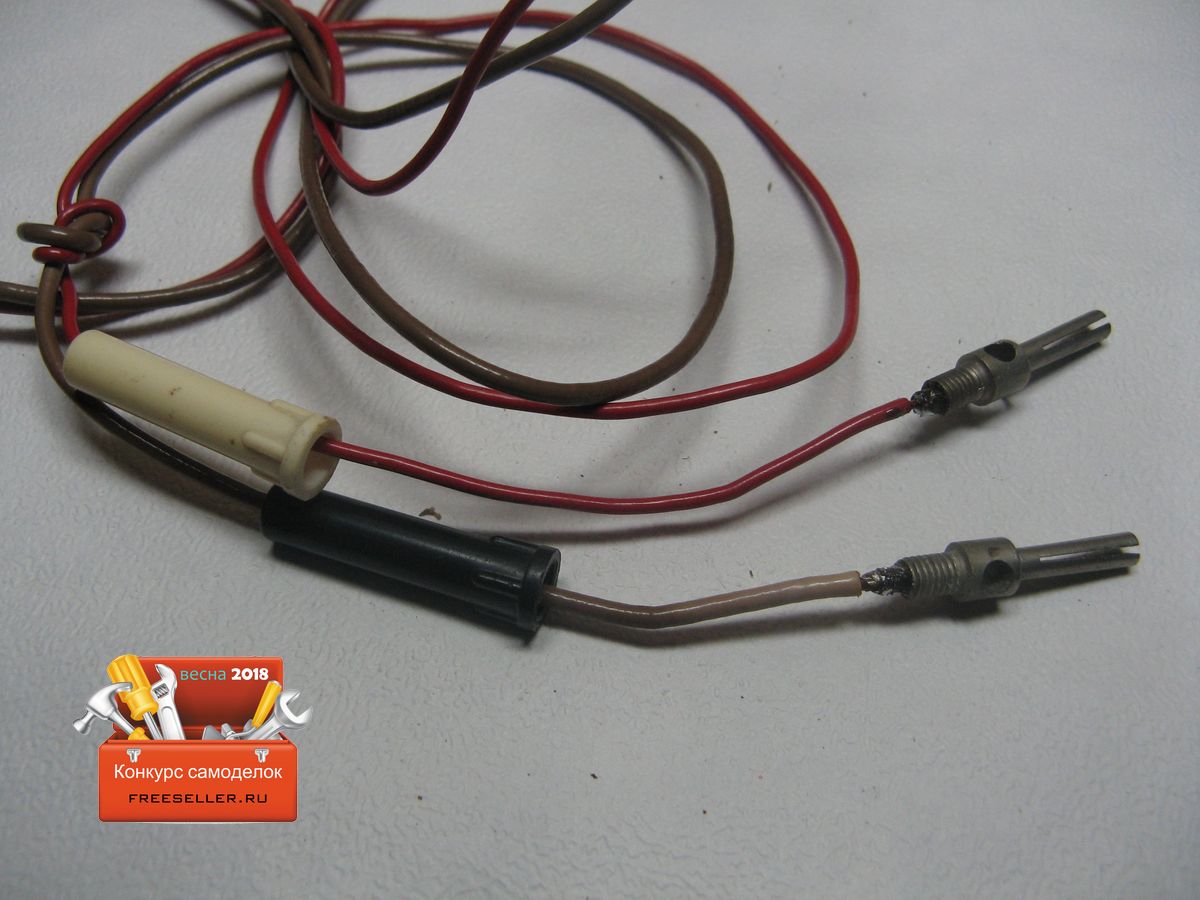

Припаиваем наши "бананы" и скручиваем.

  Изготовление щупов для мультиметра

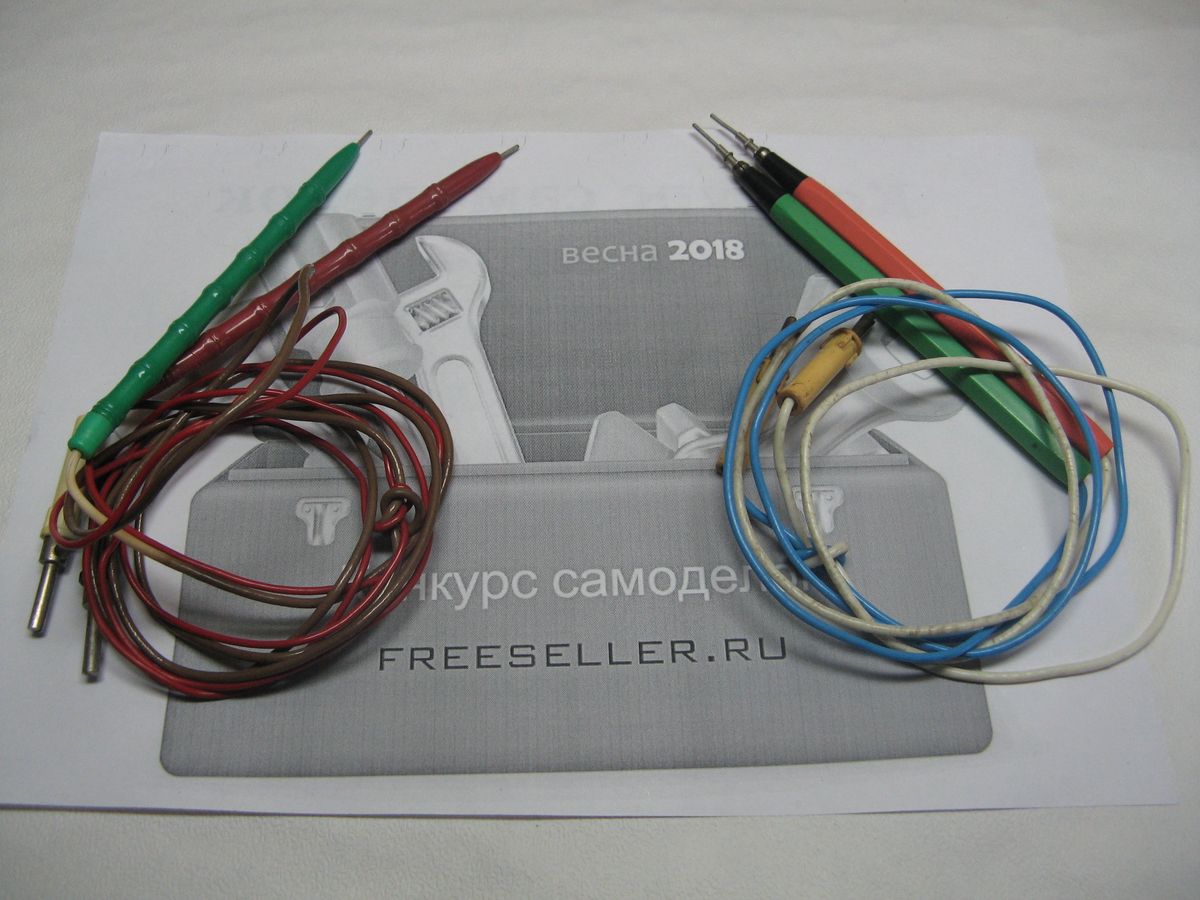

Такие вот замечательные щупы у меня получились. Практически не обрываемые и не убиваемые.

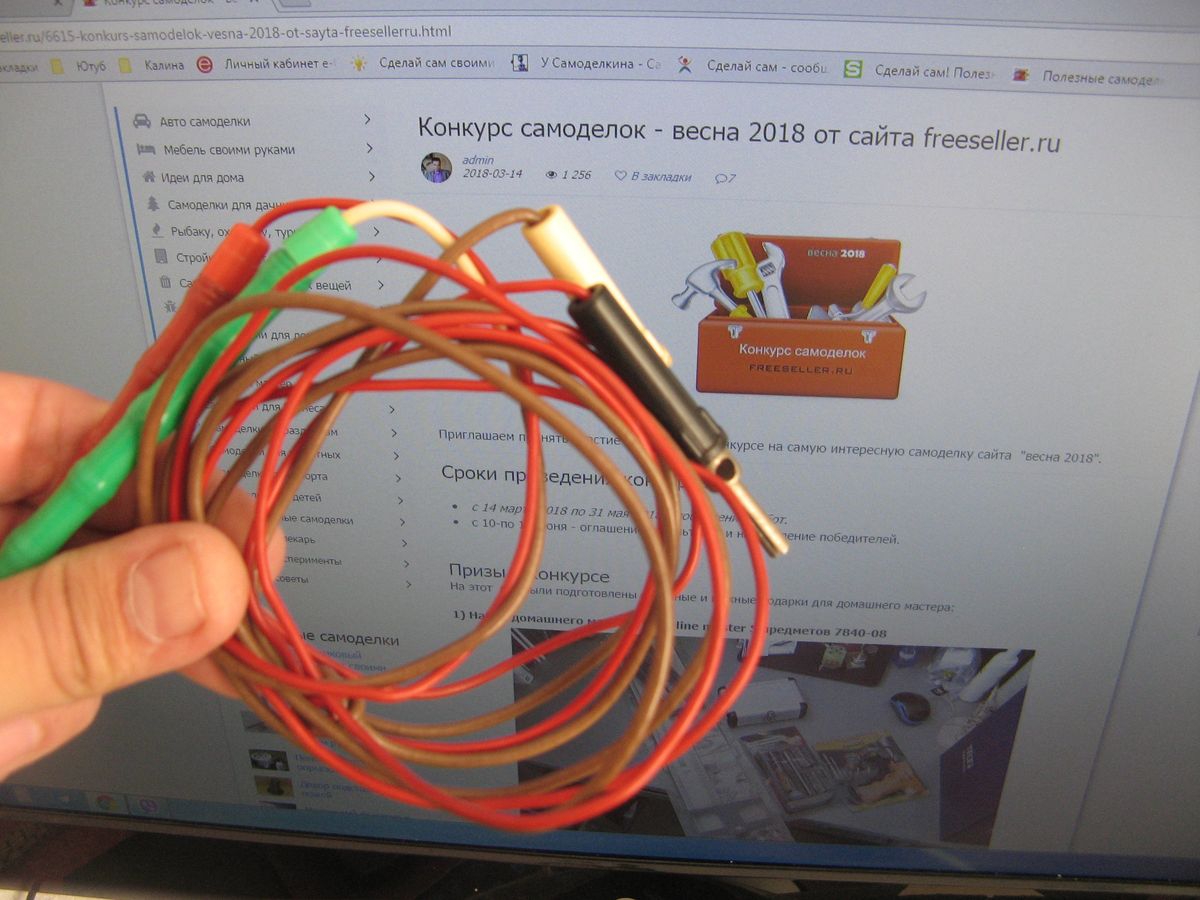

  Конкурс самоделок freeseller_ru C. Щупы для мультиметра своими руками

Видео по изготовлению щупов

Как всегда, смотрим видео по изготовлению:
