Переделка шуруповерта на Li-ion для дома


Как переделать аккумулятор от шуруповерта с никель кадмиевых на литиевые аккумуляторы в домашних условиях.


Приобрел я себе два бушуруповерта. На одном была батарея, на втором нет, просто выведены провода. Почистил и решил укомплектовать нормальными аккумуляторами. Переделывать буду на литий-ион.


Тут нужны высоко-токовые элементы, от ноутбука не подойдут. У меня элементы бу, с остаточной емкостью чуть больше 1ампер/часа.

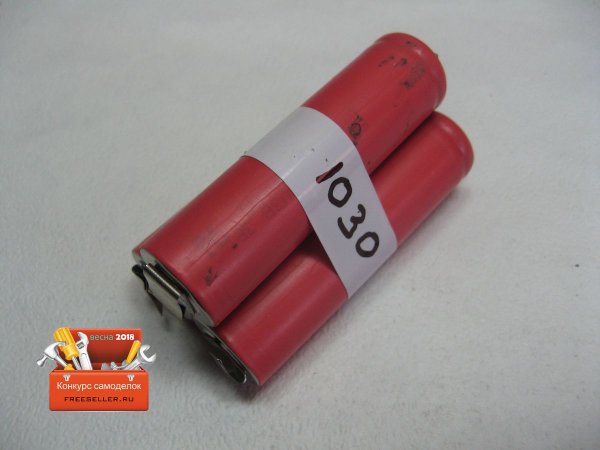

  Li-Ion аккумуляторы

Процесс переделки аккумулятора

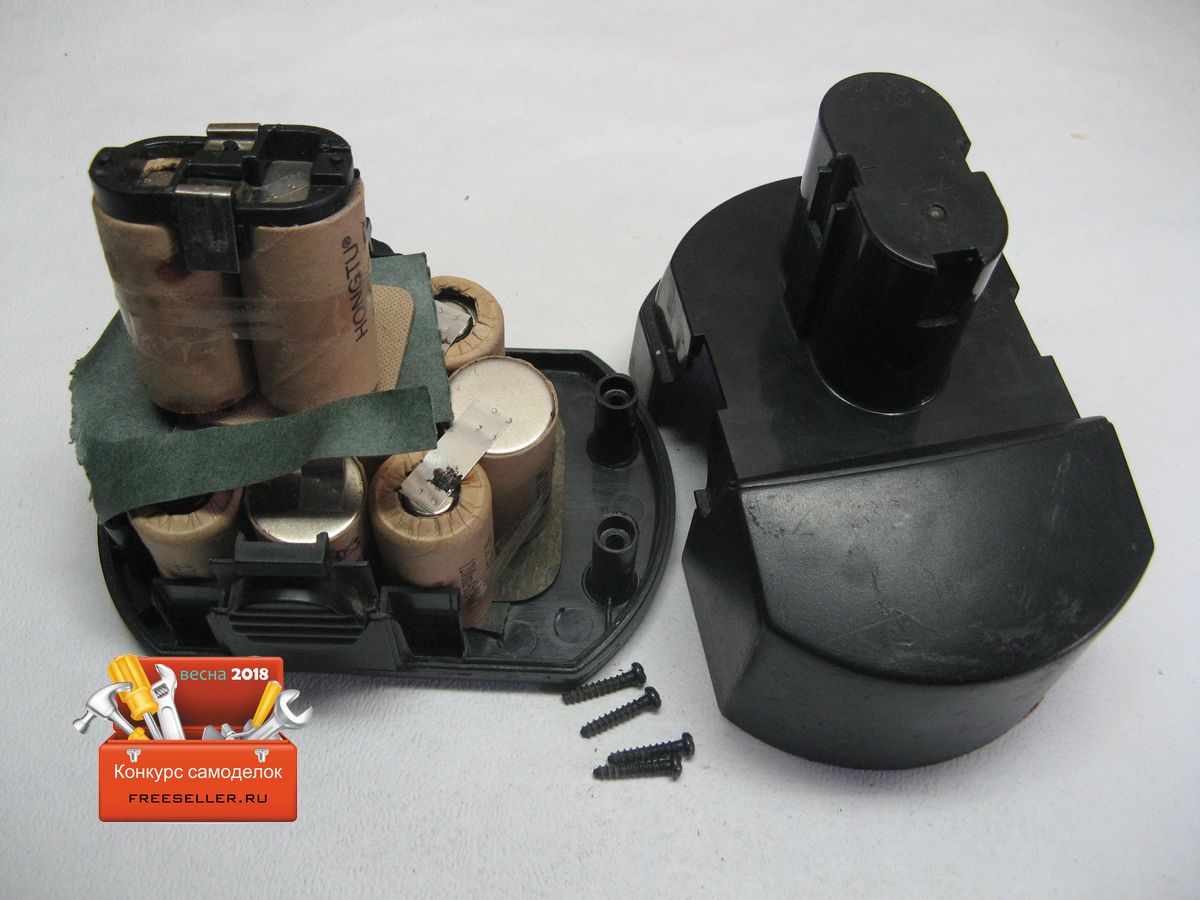

Разбираем старый аккумулятор и убираем часть аккумуляторов, оставляю только два с контактной группой.

  Разборка аккумулятора от шуруповерта

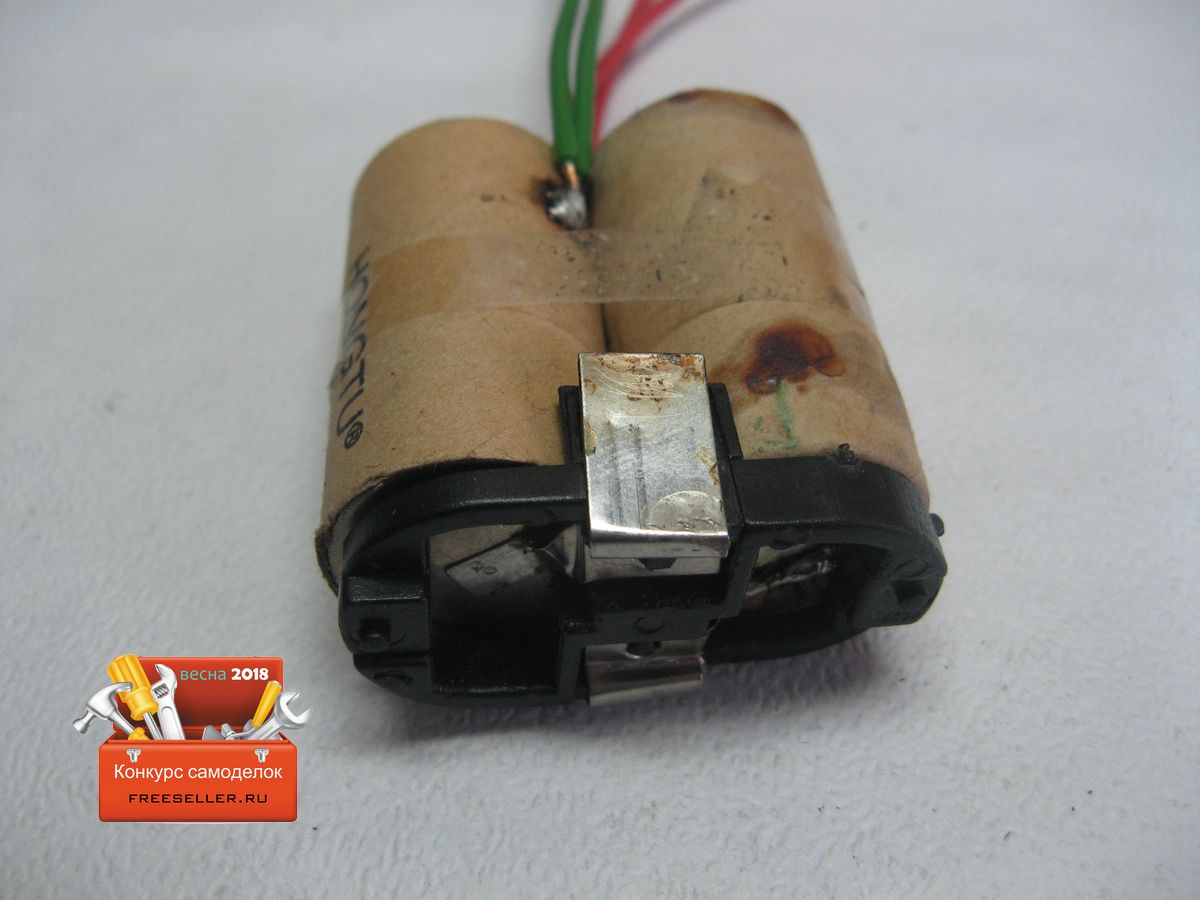

Припаиваем провода к плюсовой и минусовой клеммам. Я припаял напрямую к полюсам, так как не лудились контактный пластины.

  Разборка аккумулятора от шуруповерта

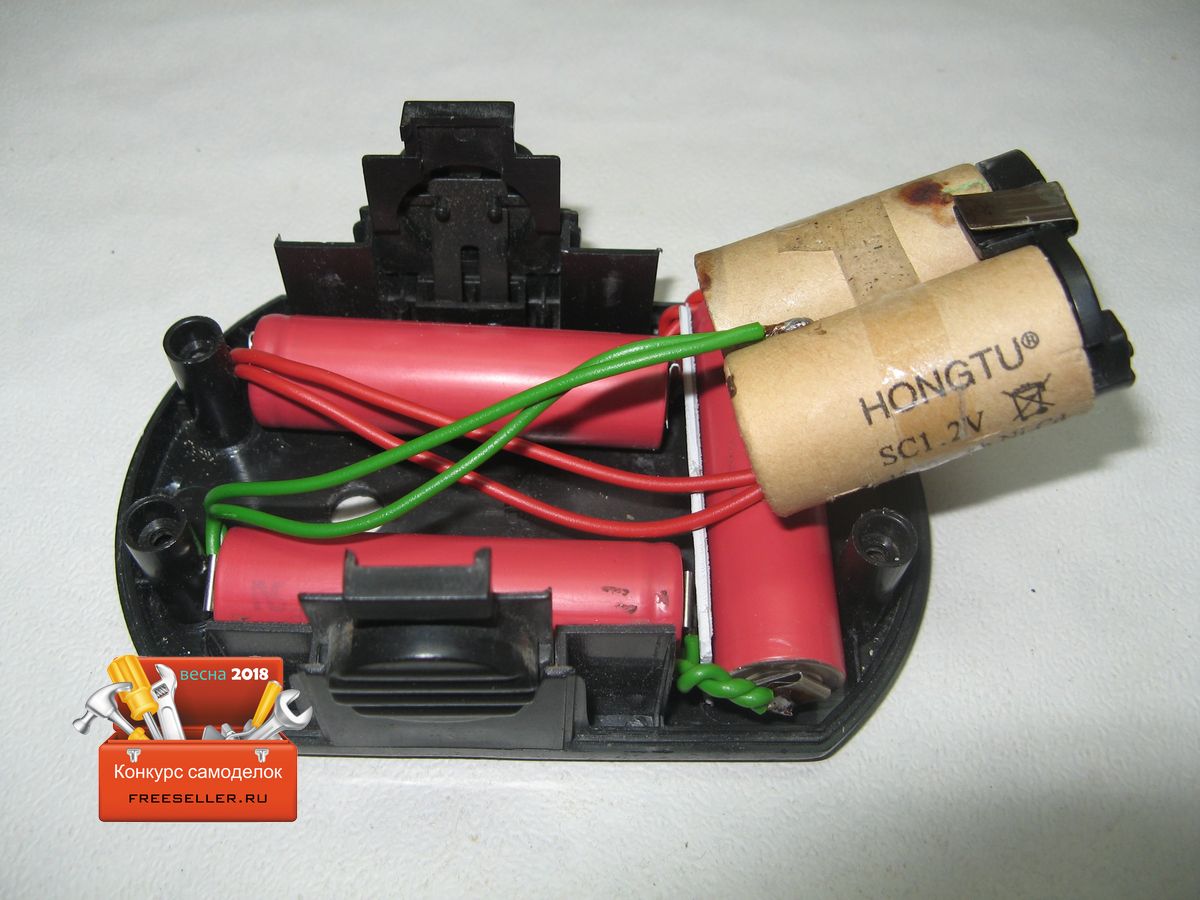

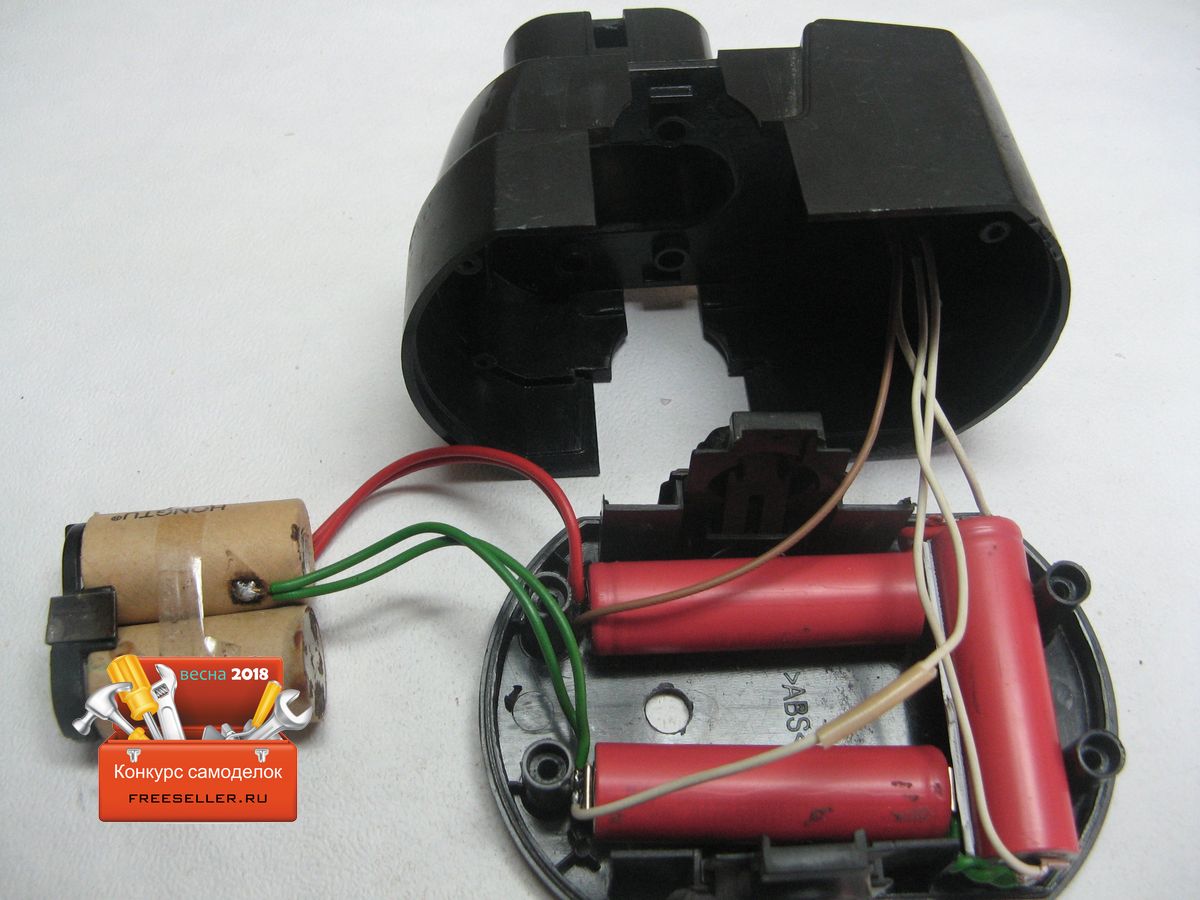

Аккумуляторы 18650 соединяем параллельно и к ним припаиваем старые элементы с контактной группой.

  Замена аккумуляторов внутри батареи шуруповерта

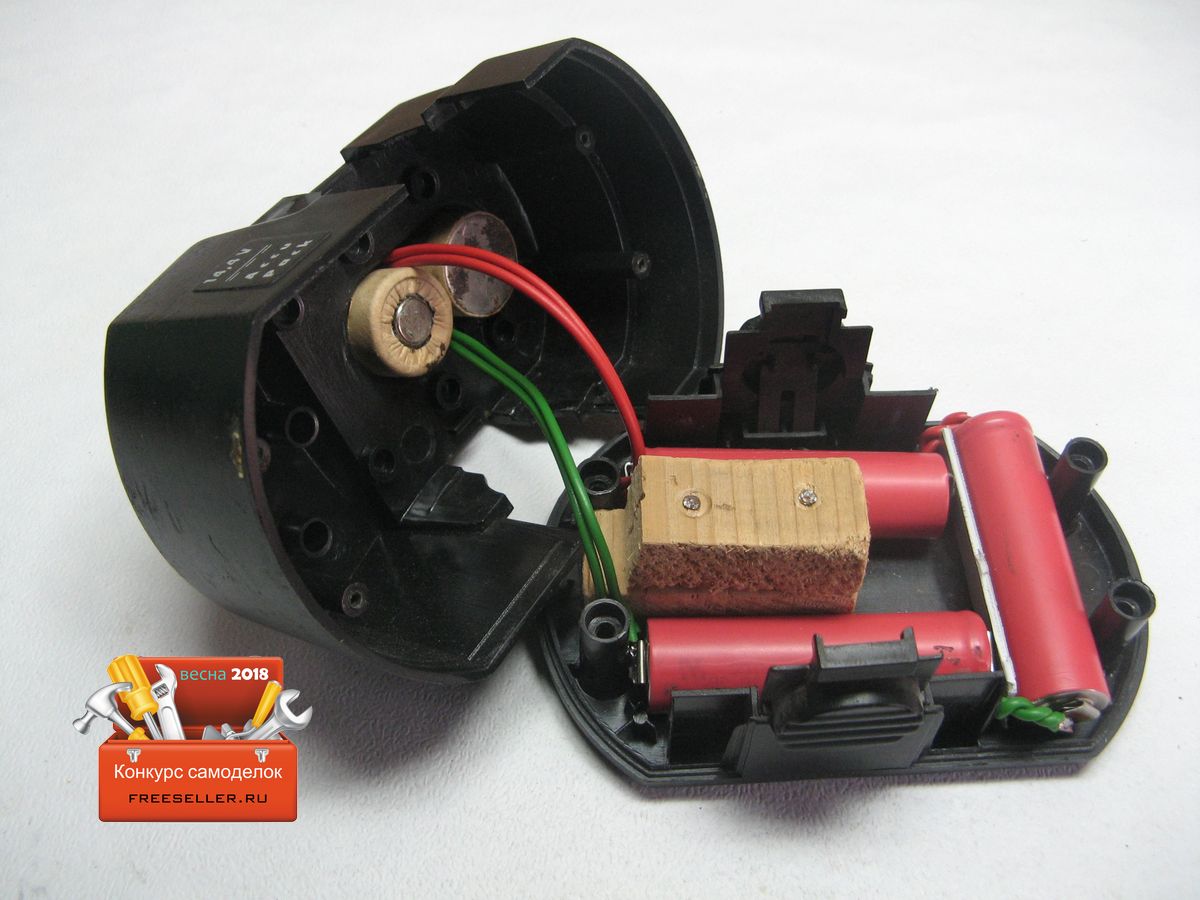

Чтоб не проваливались контакты с элементами, я сделал из деревянного бруска опору.

  Замена аккумуляторов внутри батареи шуруповерта

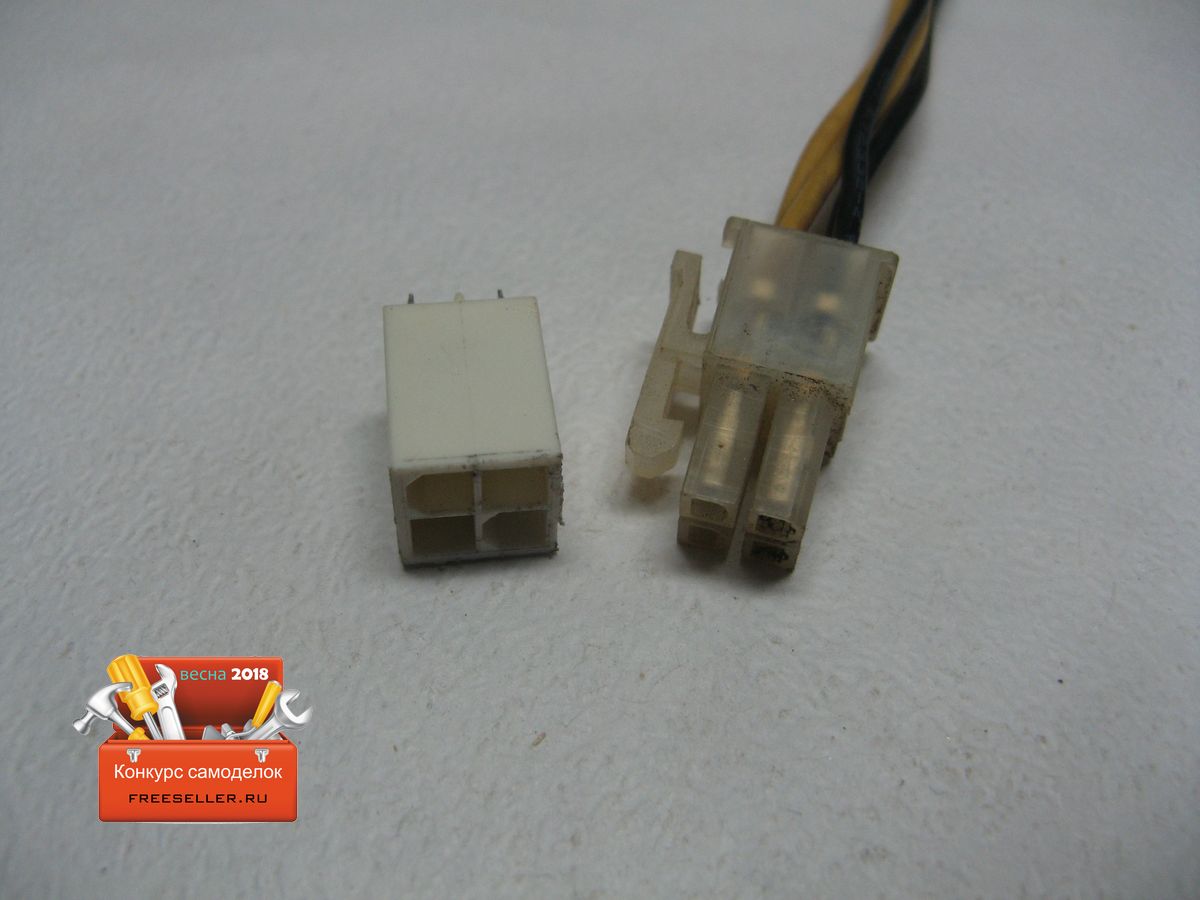

Теперь нужно установить разъем под зарядку каждого элемента, балансировочный разъем. Разъемы я применил с материнской платы и блока питания компьютера.

  Замена аккумуляторов внутри батареи шуруповерта


Распаиваем все по порядку. Плюс с первому контакту. Второй контакт на плюс второго элемента и так далее.

  Замена аккумуляторов внутри батареи шуруповерта

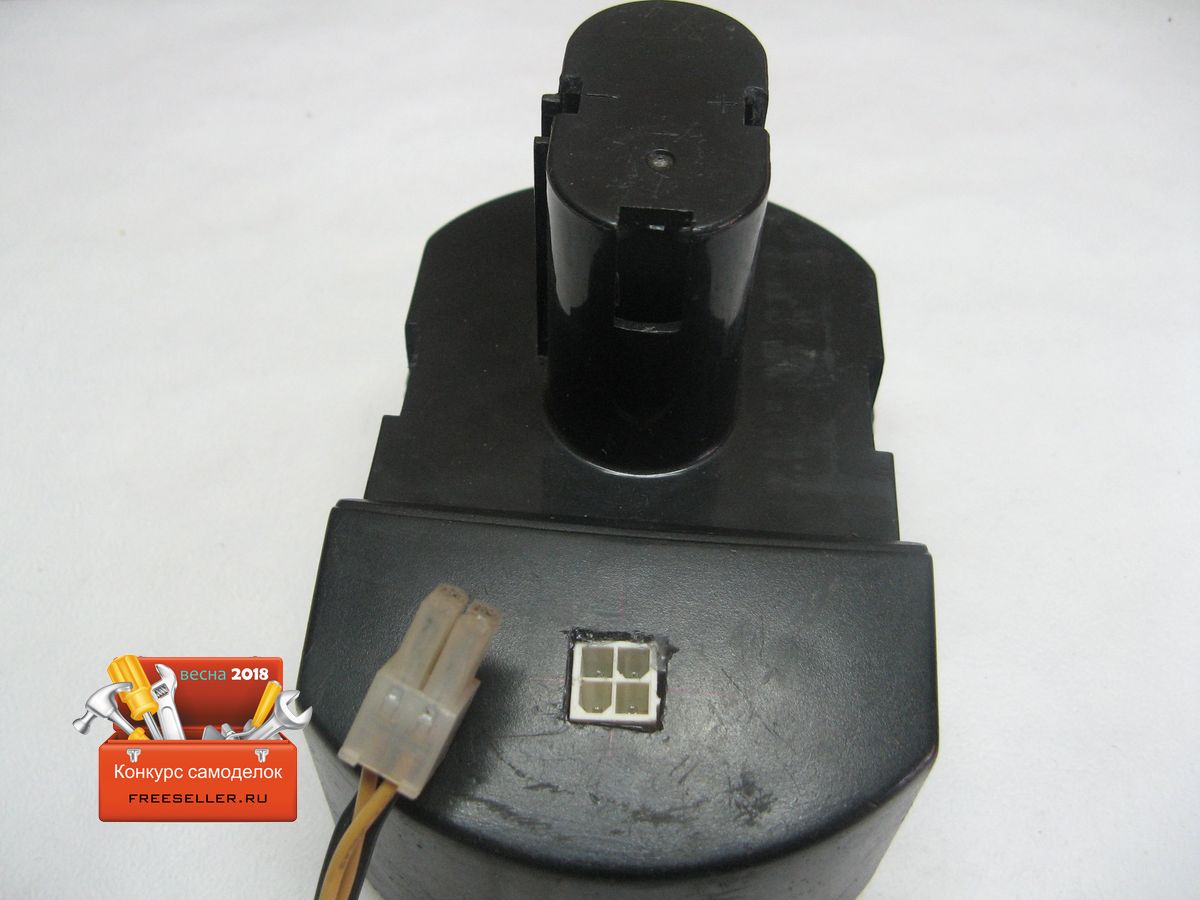

Вырезаем отверстие под разъем, и разъем фиксируем эпоксидным клеем. Клей высох, и закрываем аккумулятор. Откладываем в сторону.

  Замена аккумуляторов внутри батареи шуруповерта

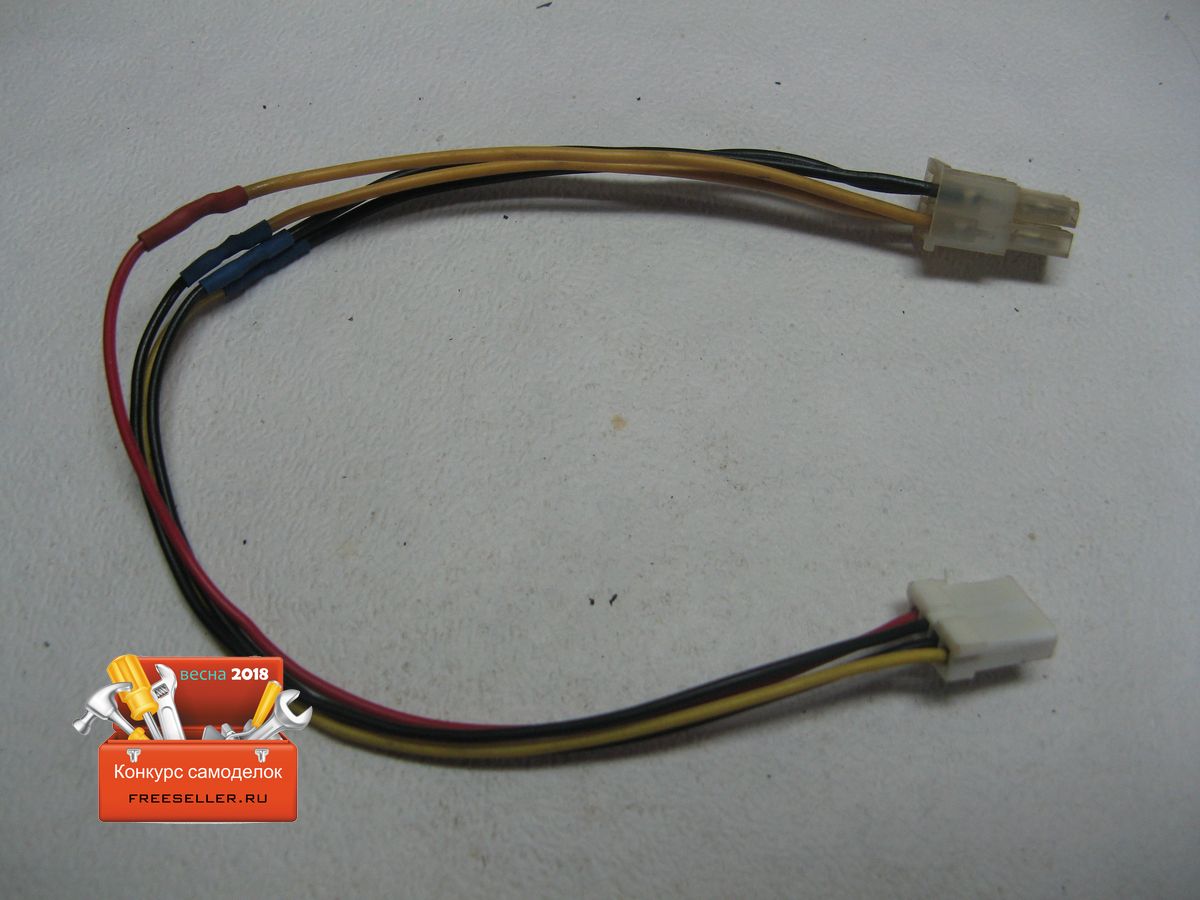

Так как я буду заряжать аккумулятор умным зарядным устройством, нужно сделать проводок для него. Одна часть от блока питания, вторая от флопика. Разъем от флопика дорабатываем, обрезая все направляющие и ключи. После удаления всех ключей он прекрасно подходит к моему Turnigy, подойдет и к Imax.

  Замена аккумуляторов внутри батареи шуруповерта

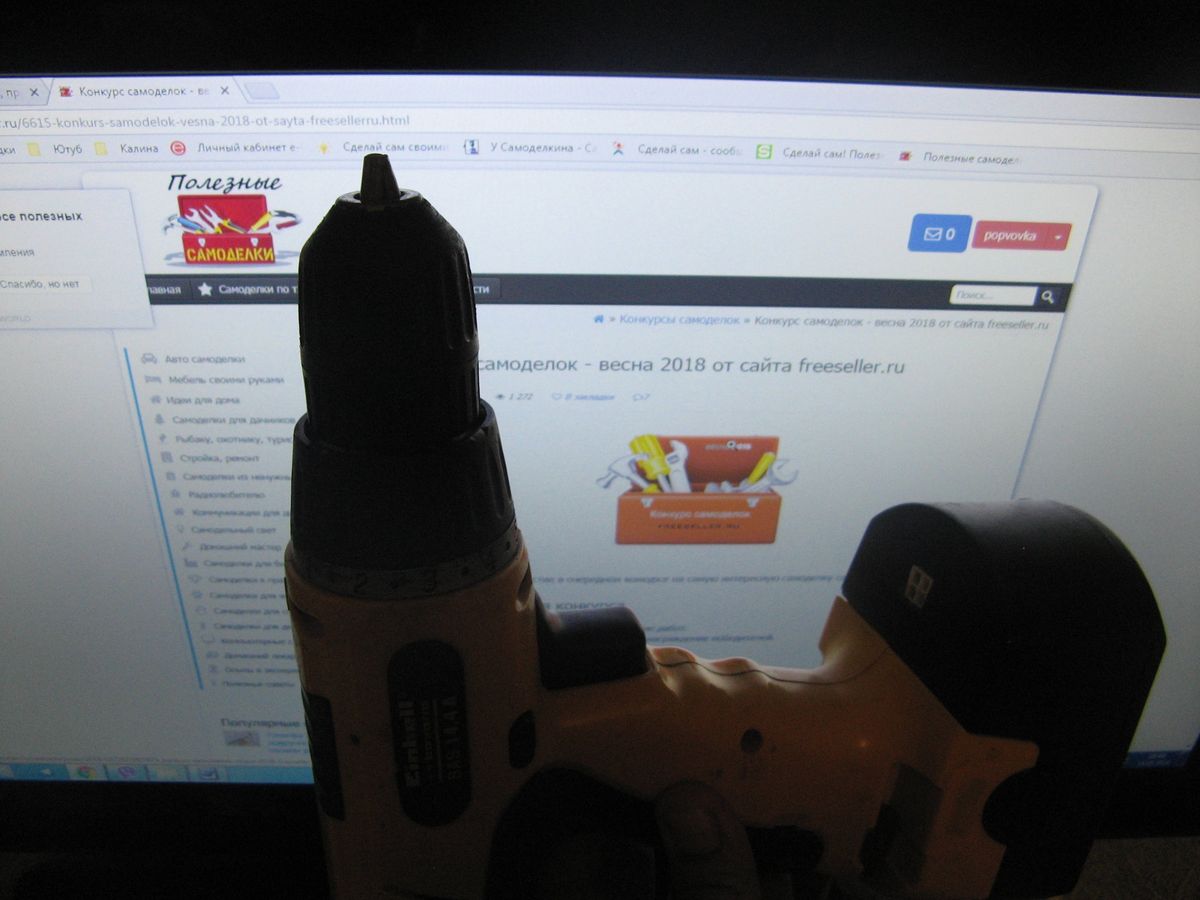

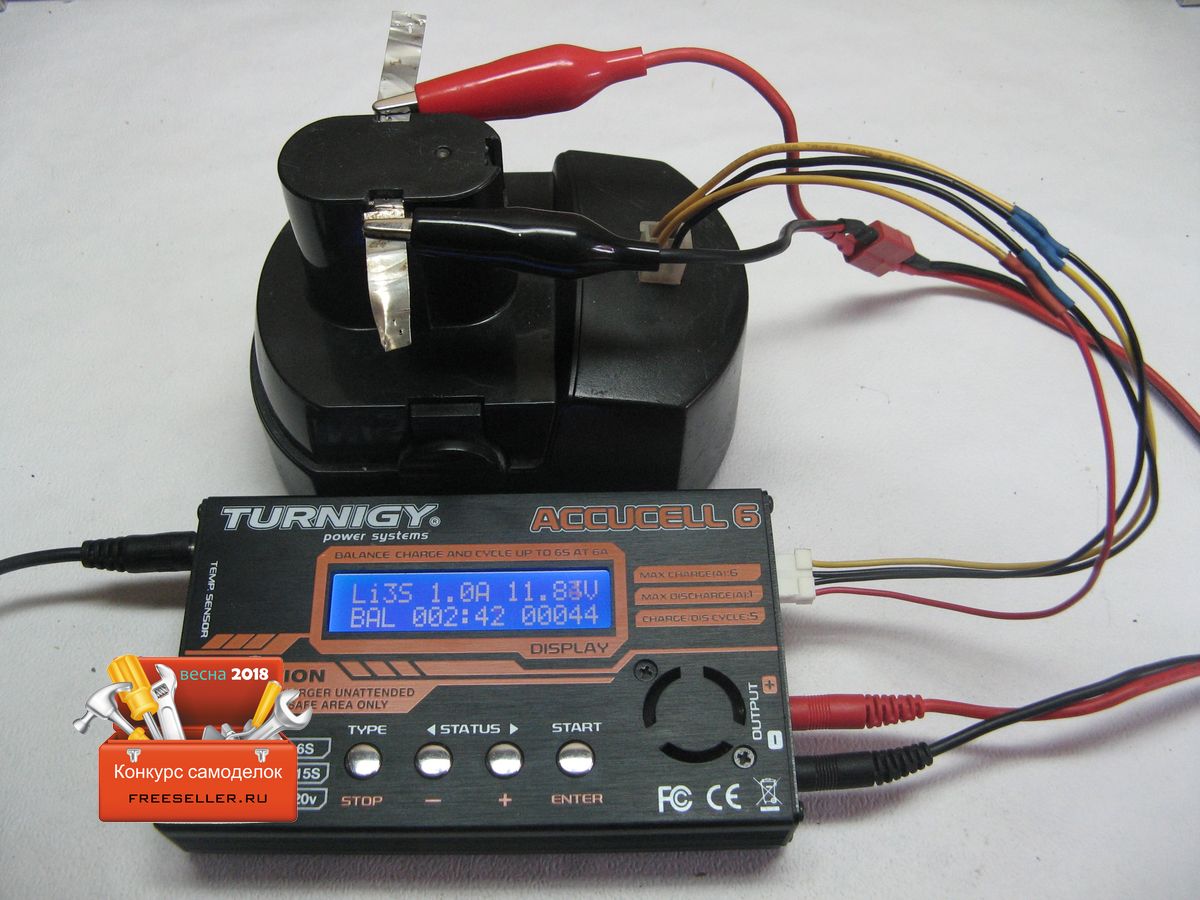

На зарядном устройстве ставим зарядку с балансом (3S). После окончания цикла заряда, пользуемся. Дорабатываю по данной технологии уже второй аккумулятор, и все отлично работает. Первый шуруповерт с переделанным аккумулятором показал себя отлично.

  Замена аккумуляторов внутри батареи шуруповертаЗамена аккумуляторов внутри батареи шуруповерта


Видео по переделке аккумулятора
