Простой и надежный повербанк из корпуса от влажных салфеток


и надежный повербанк из корпуса от влажных салфеток


Когда постоянно садится аккумулятор на смартфоне или планшете, то это очень раздражает. На помощь приходит устройство повербанк.

Решил я себе сделать подобную вещь.


Powerbank своими руками Powerbank своими руками

Материалы для изготовления powerbank

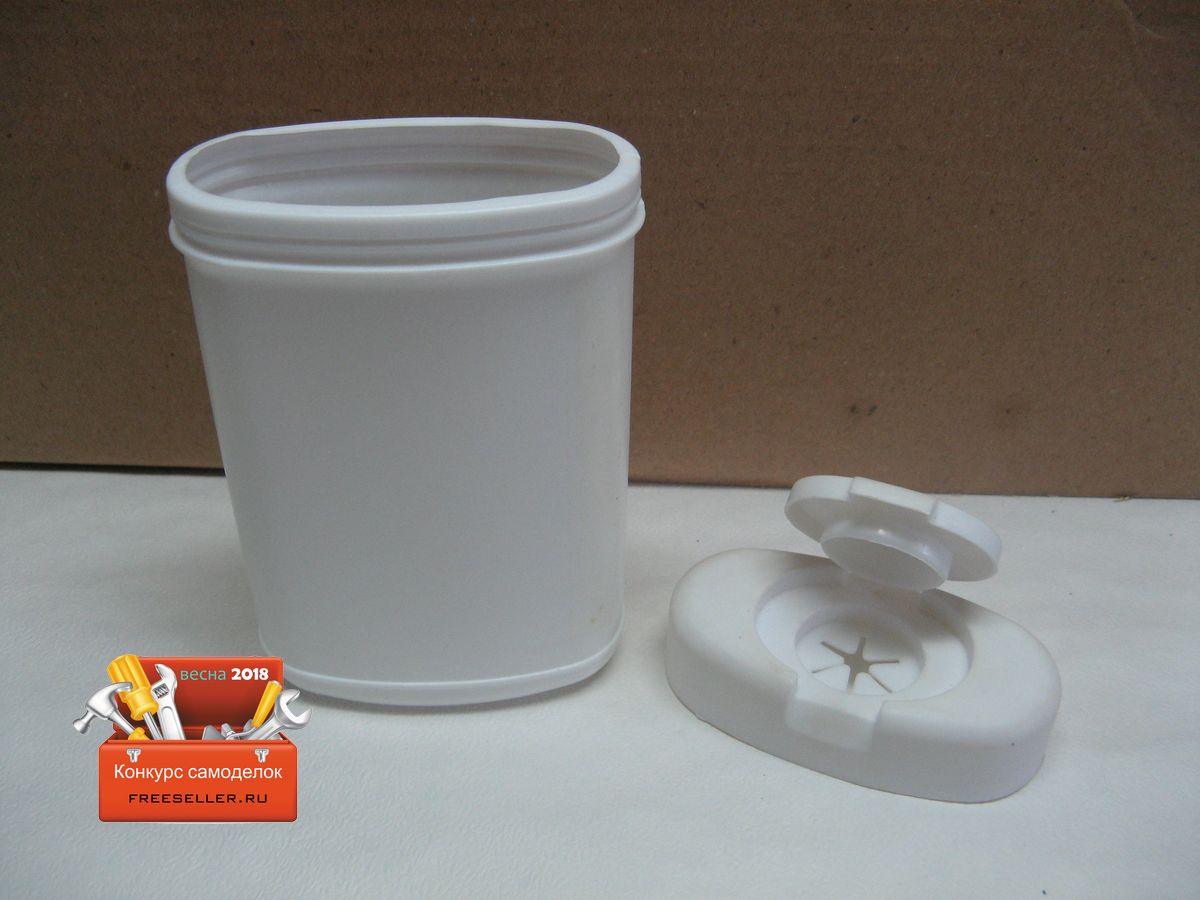

В роли корпуса решил применить коробочку от влажных салфеток.

  Корпус от влажных салфеток

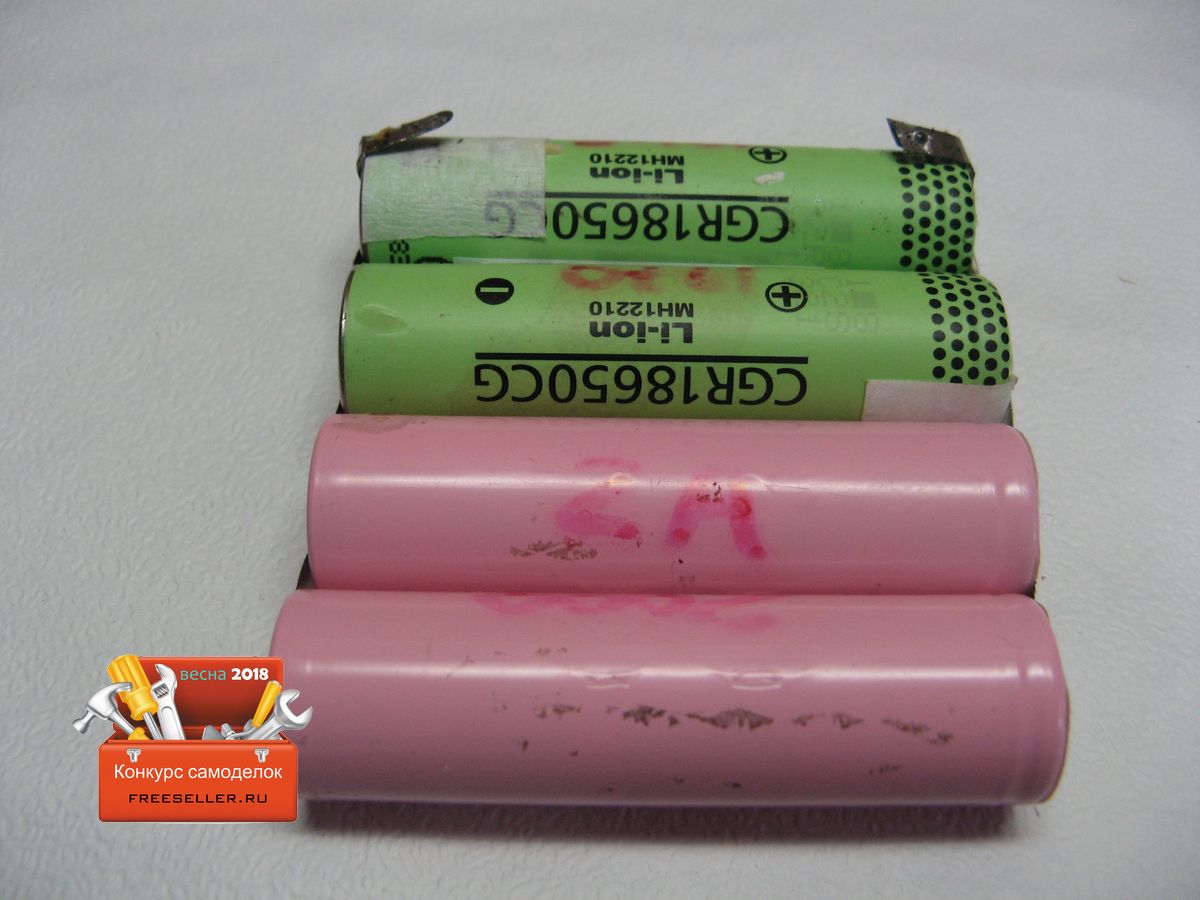

Аккумуляторы буду применять бу, с общей емкостью около 8000 мАч. Все это дело будет заряжаться модулем из Китая и преобразовываться выходные 5 вольт будут тоже модулем из Китая.

  Аккумуляторы китайские

Изготовление powerbank

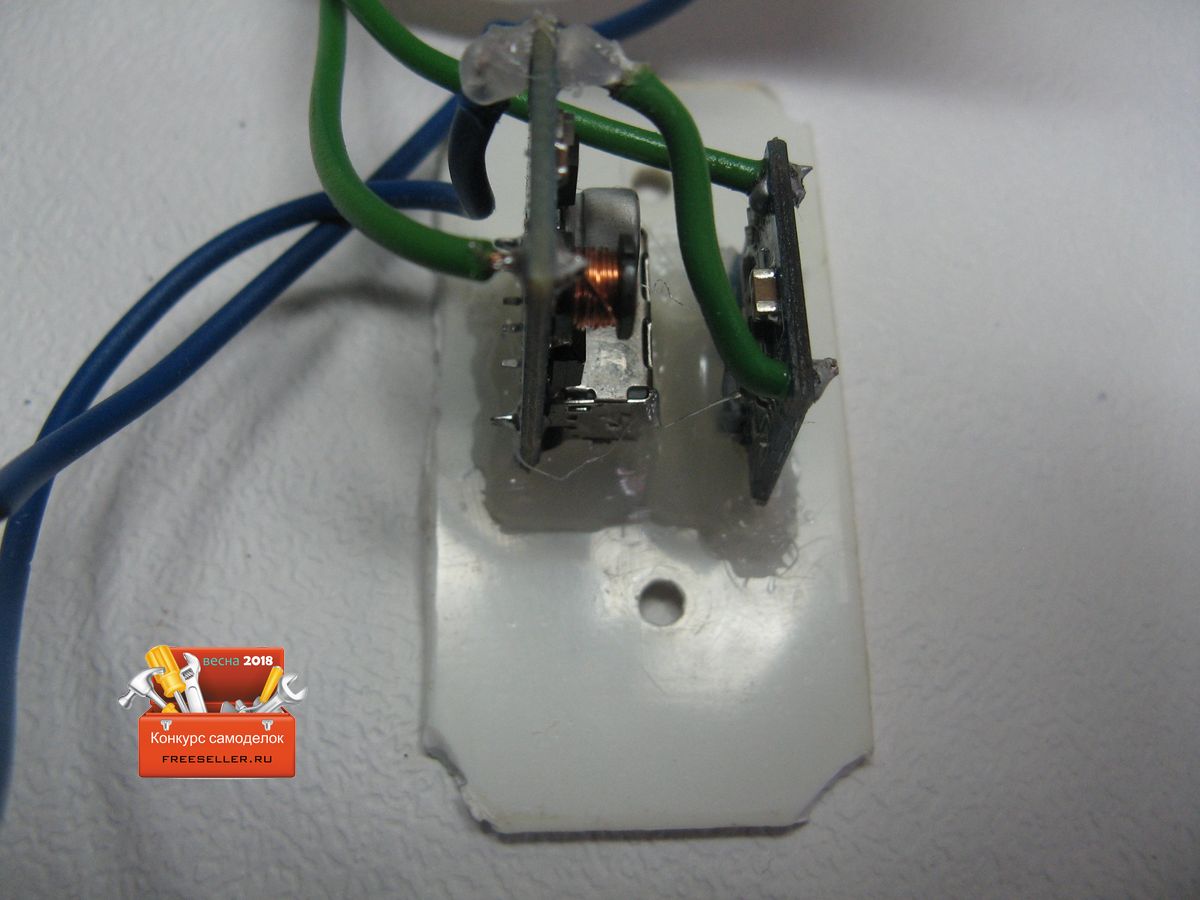

Взял отрезок пластика и пропилил в нем отверстия под разъемы. Платы залил термо клеем и предварительно припаял провода. Крепиться все будет при помощи двух винтов М3. Предварительно сделал отверстия под винты.

  Изготовление повербанка своими руками

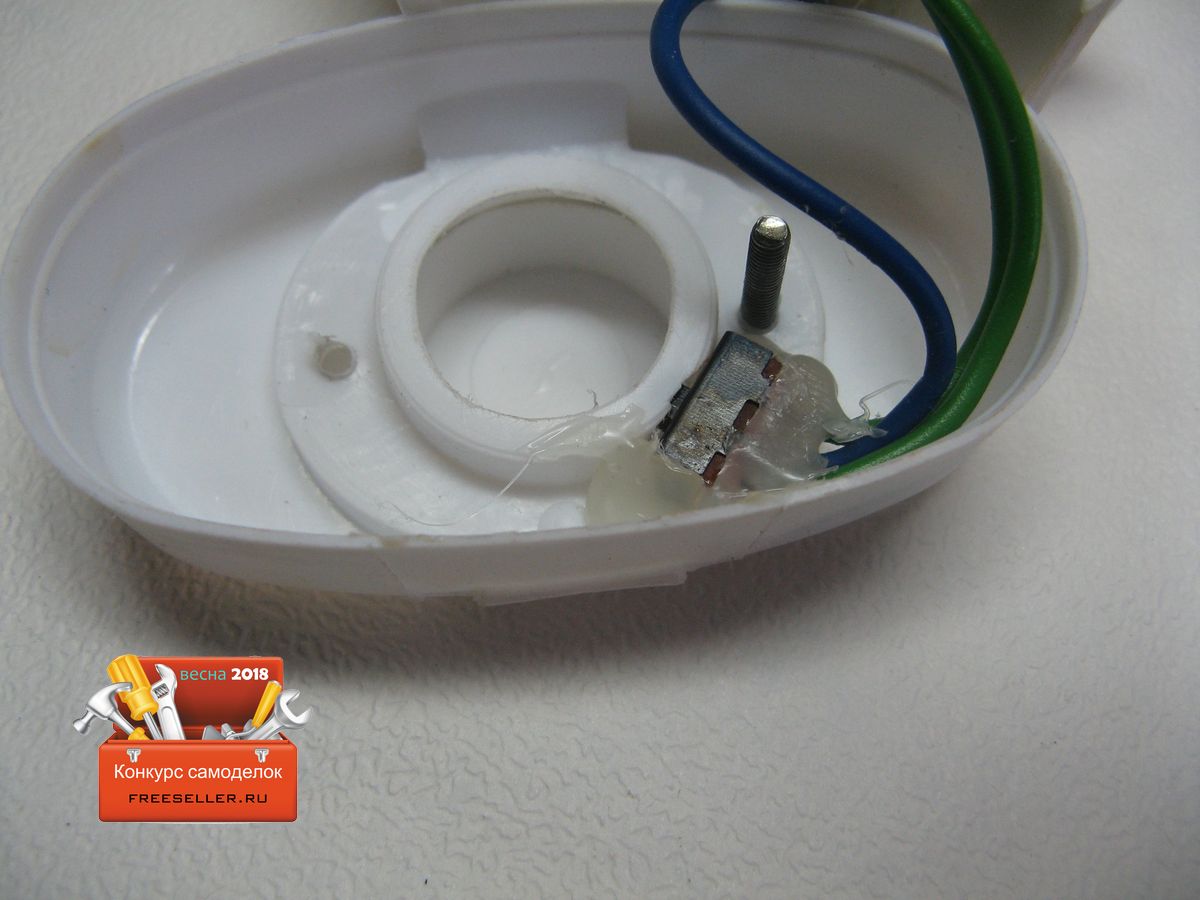

Для отключения повышающего преобразователя применил микротумблер. Сделал отверстие и вывел движок его наружу, все приклеил термо клеем. Тумблером выключаем выходные 5 вольт, необходимые для заряда наших устройств.

  Изготовление повербанка своими руками

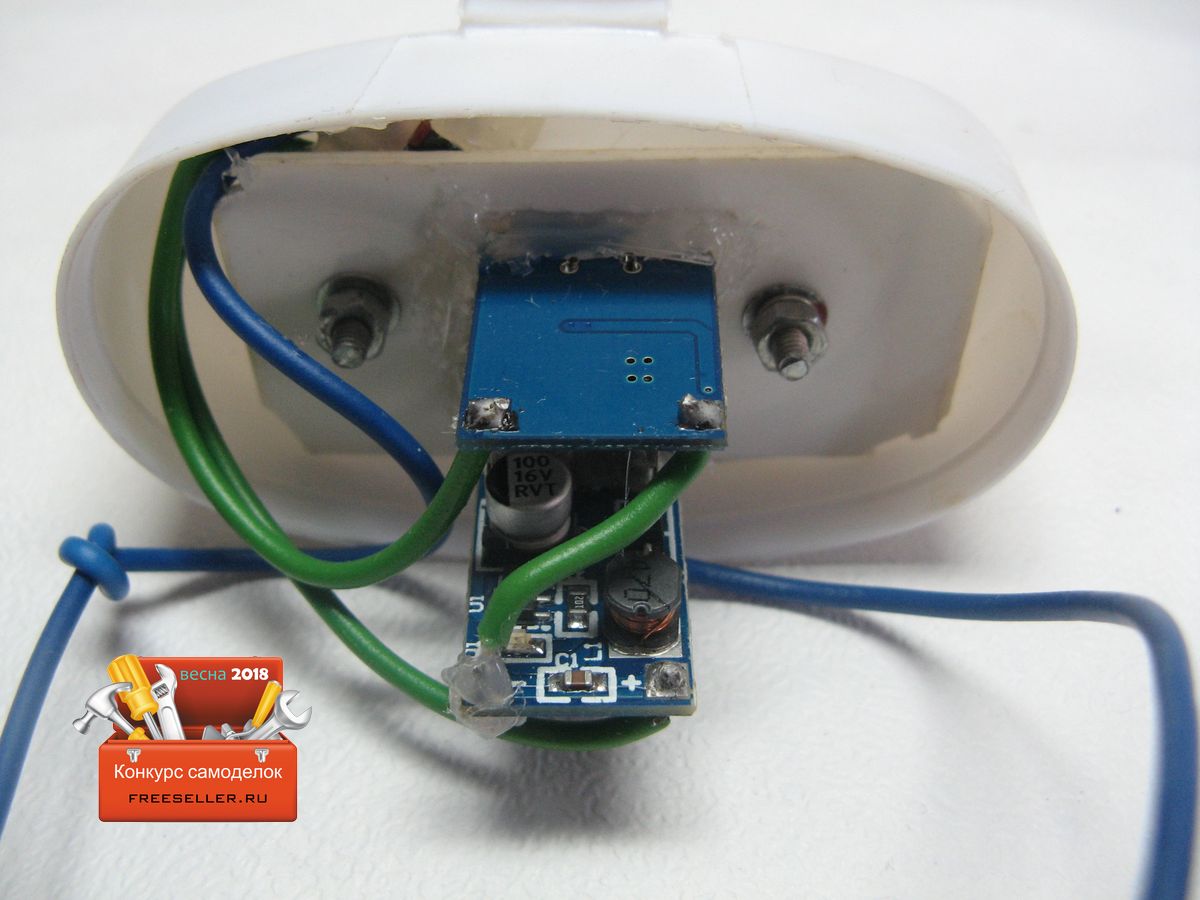

Прикручиваем пластинку к крышке при помощи винтов.

  Изготовление повербанка своими руками

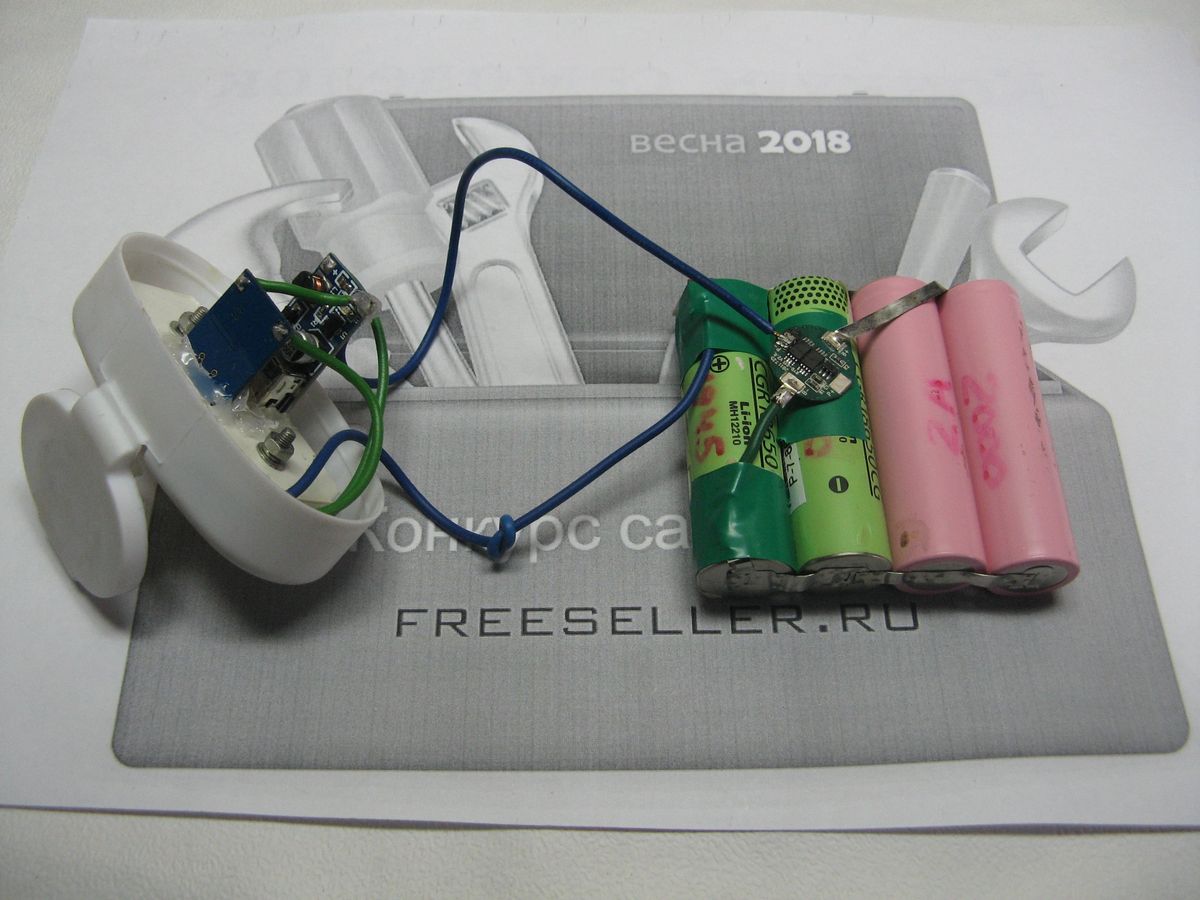

Подпаиваем наши зарядное и повышающий преобразователь. Чуть не забыл сказать о плате зашиты (BMS). Она необходима для предотвращения сильного разряда аккумуляторной сборки.

  Самоделки. Powerbank своими руками

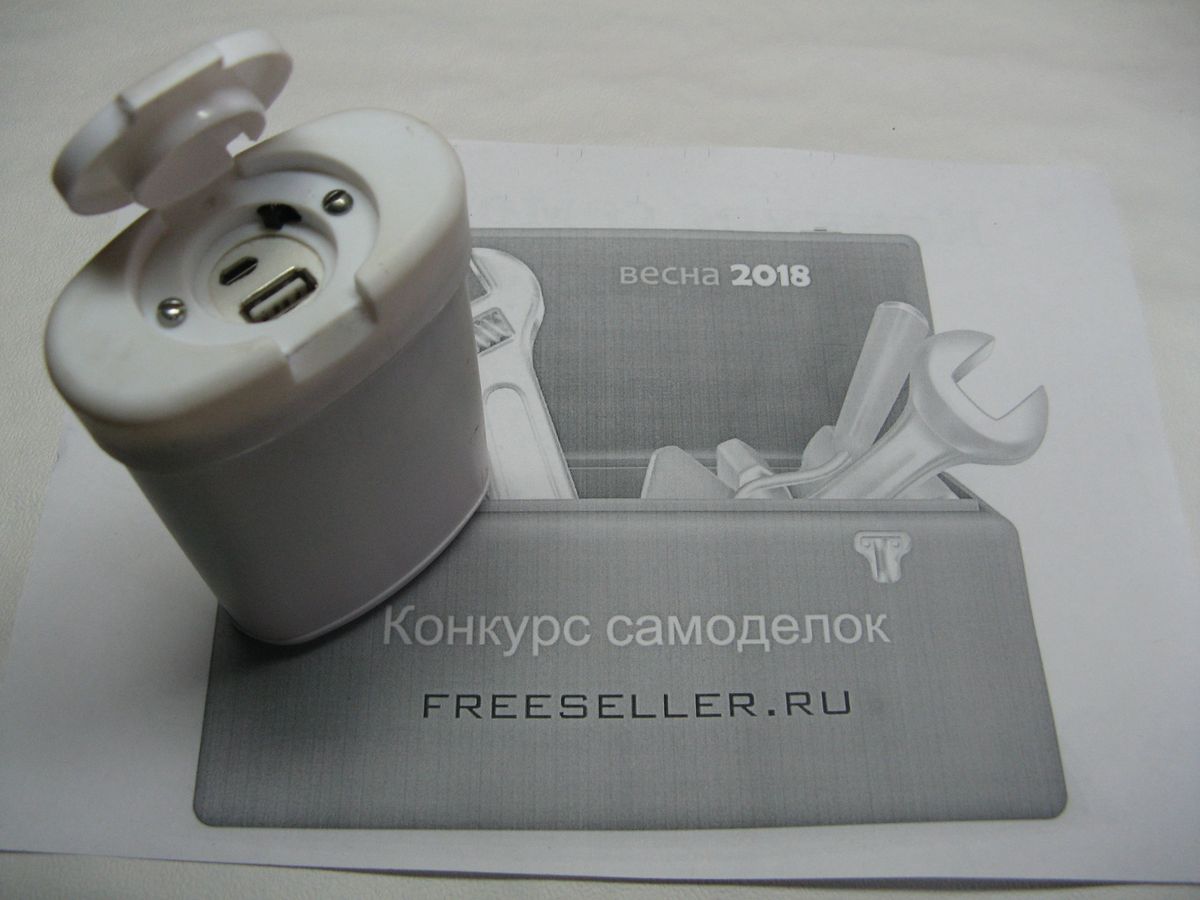

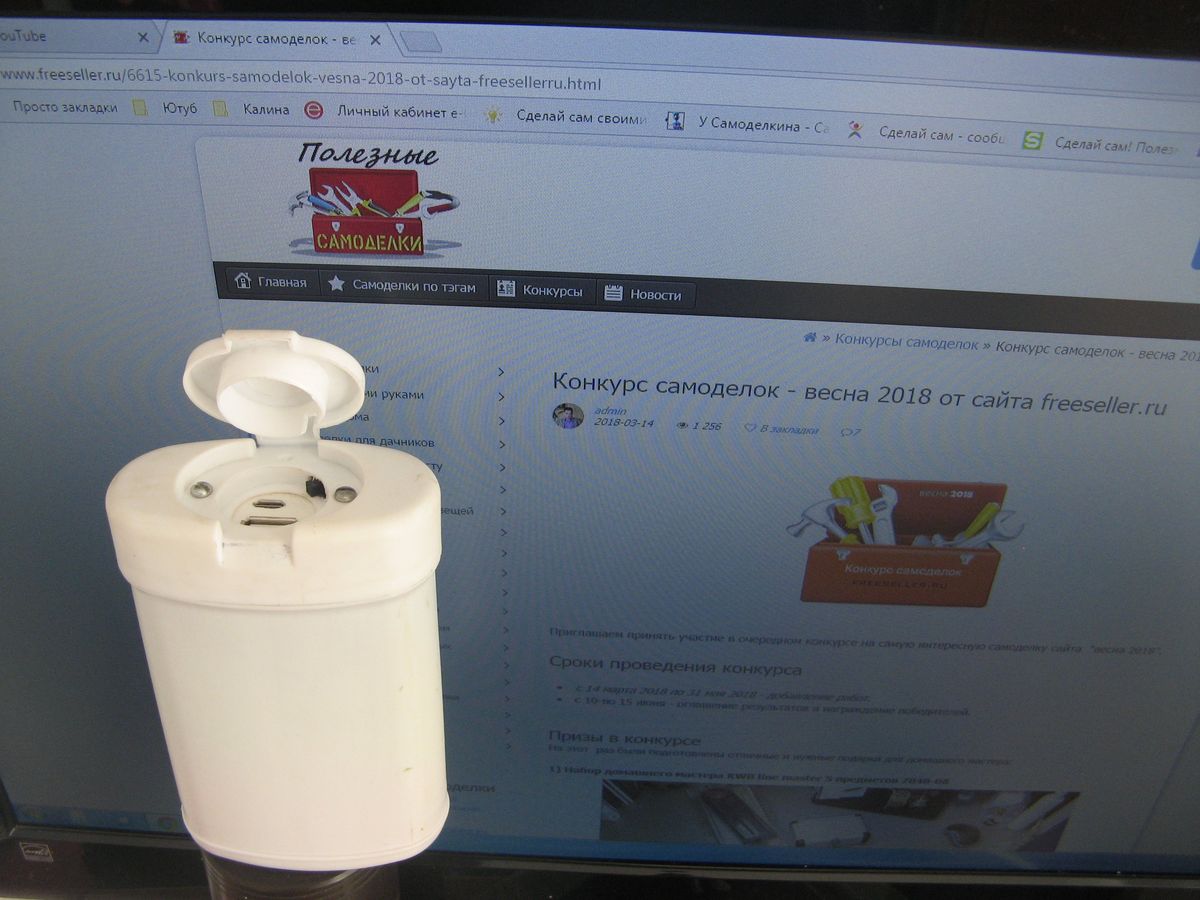

Все аккуратно вкладываем в коробочку и закрываем. Вот такой повербанк получился. Зарядить им получается почти 3 раза мой Asus.

  Конкурс самоделок freeseller_ru. Powerbank своими руками

Видео по сборке повербанк

Подробная сборка отображена на видео
