Балансировочное зарядное устройство для Li-ion и Li-pol

Делаем балансировочное зарядное устройство для Li-ion и Li-pol своими руками из корпуса от модема.
После переделки шуруповерта на литий-ион, появилась необходимость в отдельной зарядке. Так как аккумулятор содержит 3 элемента формата 18650, то и заряжать нужно каждую ячейку под контролем.

Самоделки. Балансировочное зарядное устройство для Li-ion и Li-pol


Для зарядки у меня есть Turnigy, но данная зарядка есть не у всех. Решил собрать балансировочное зарядное устройство. Оно подойдет не только к шуруповерту, но и к квадрокоптерам, катерам и другому. В общем туда, где есть три ячейки на литие.

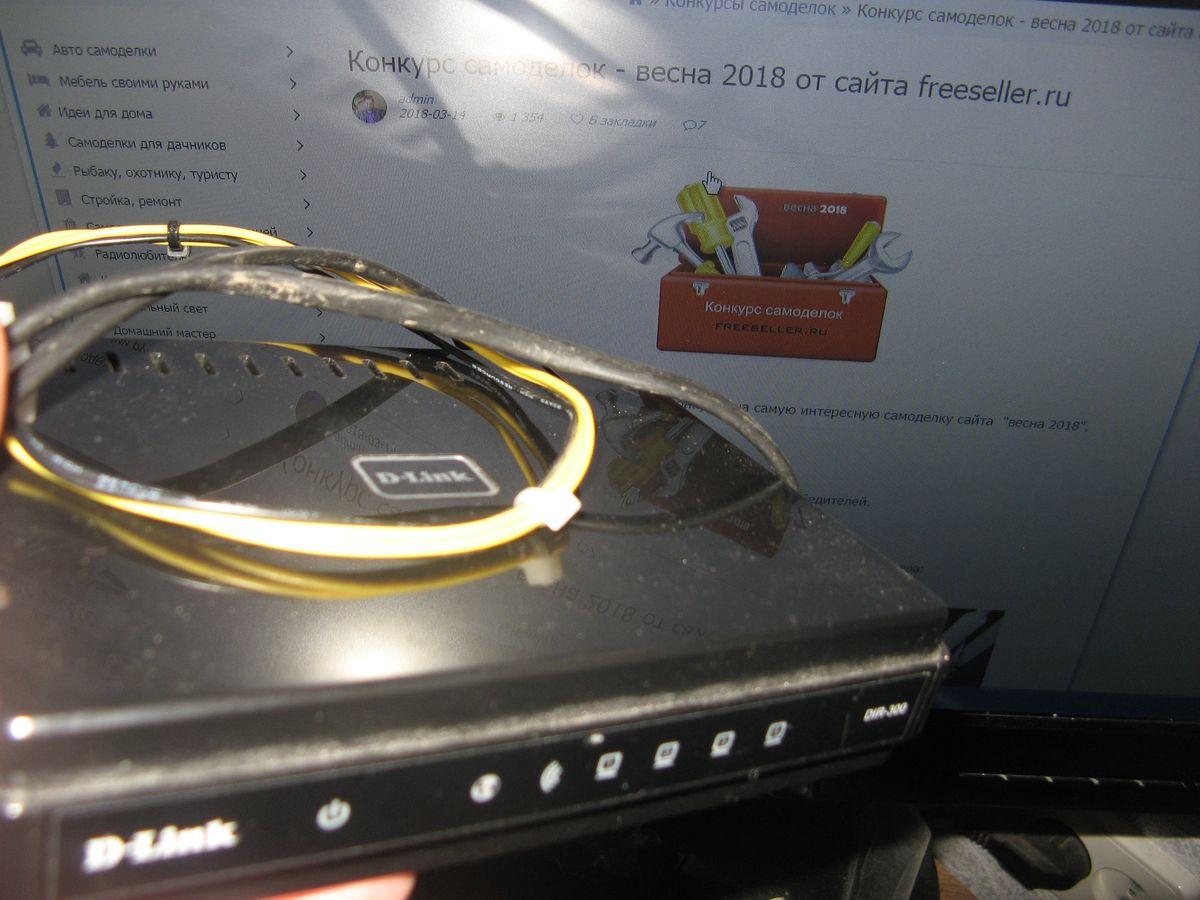

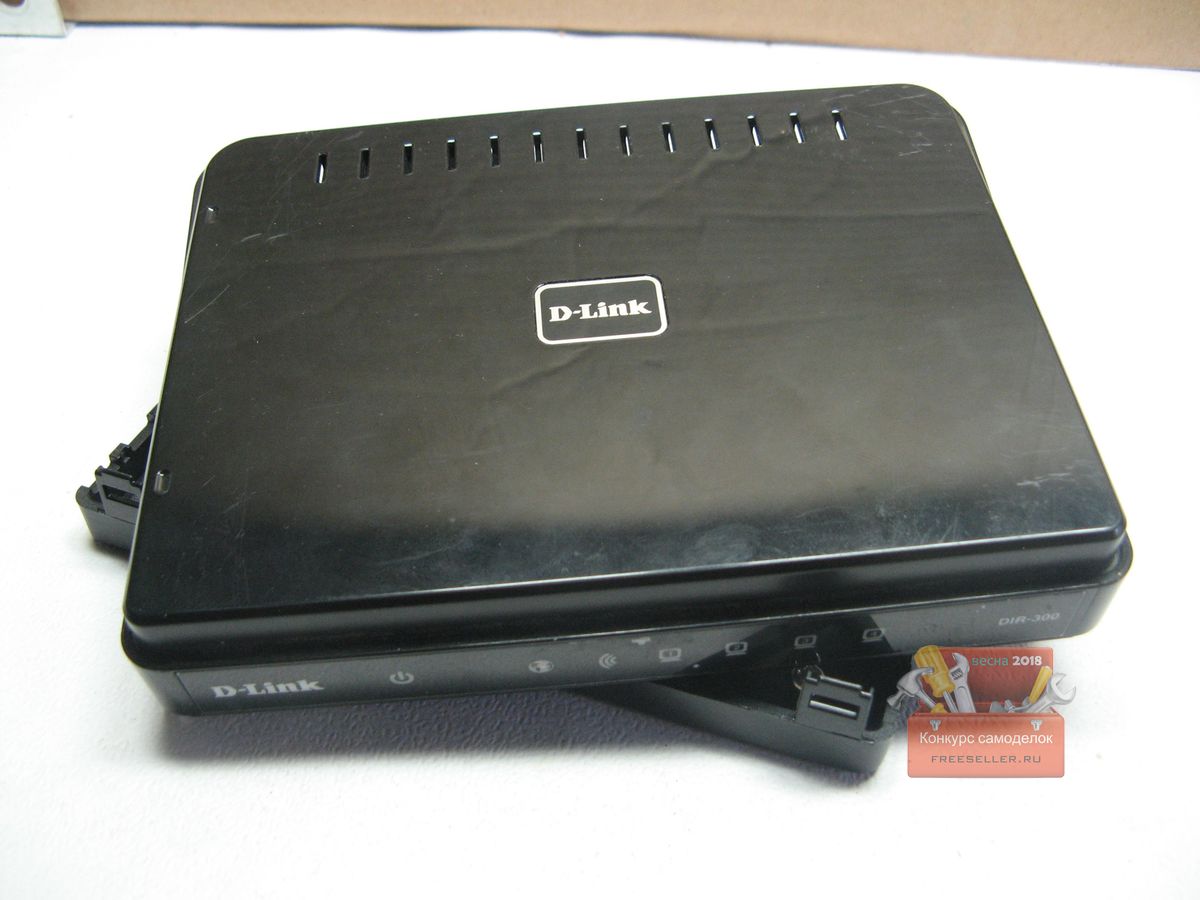

Монтировать буду в корпусе сгоревшего роутера.

Корпус роутера для самоделок

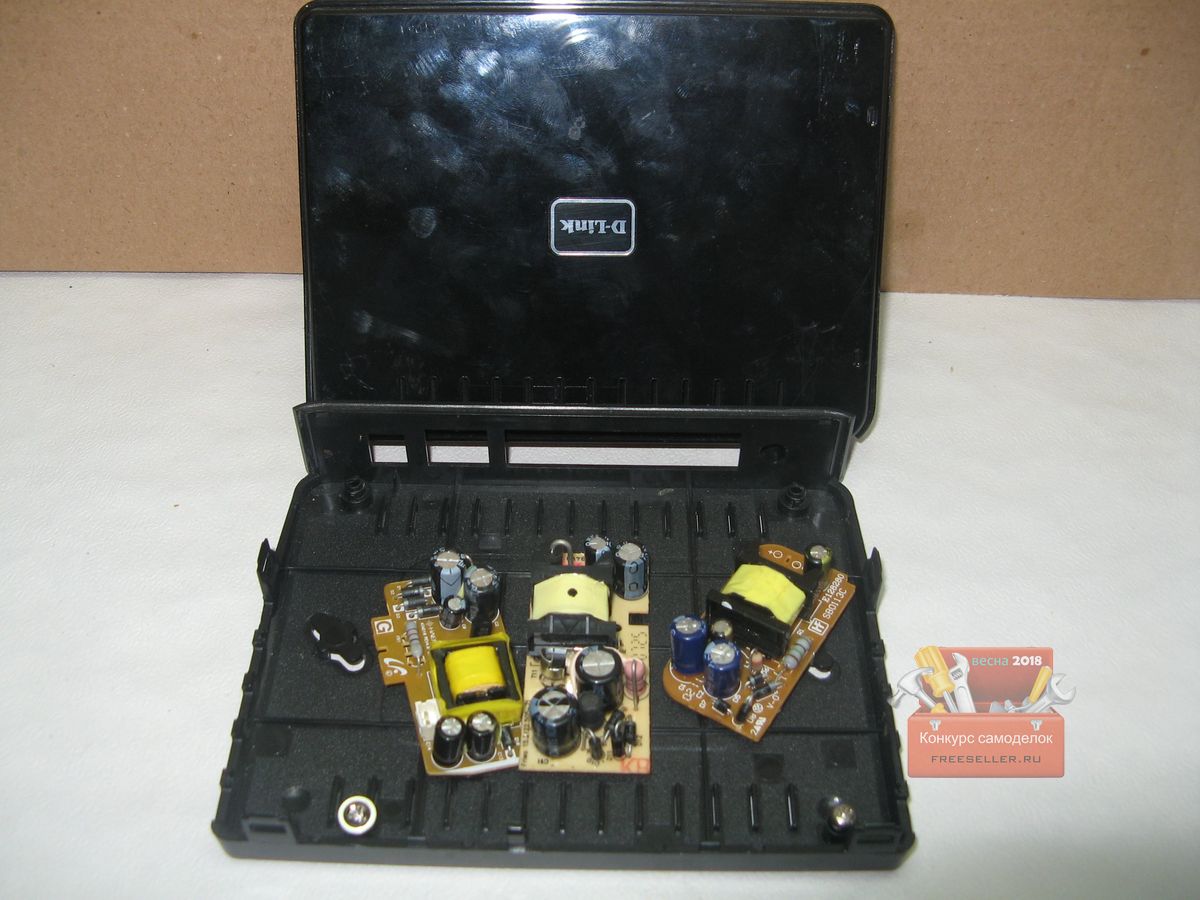

Питать каждый канал будет своя зарядка. Напряжение на зарядном 5 Вольт, ток от 1 Ампера.

Изготовление балансировочного зарядного устройства в корпусе от модема.

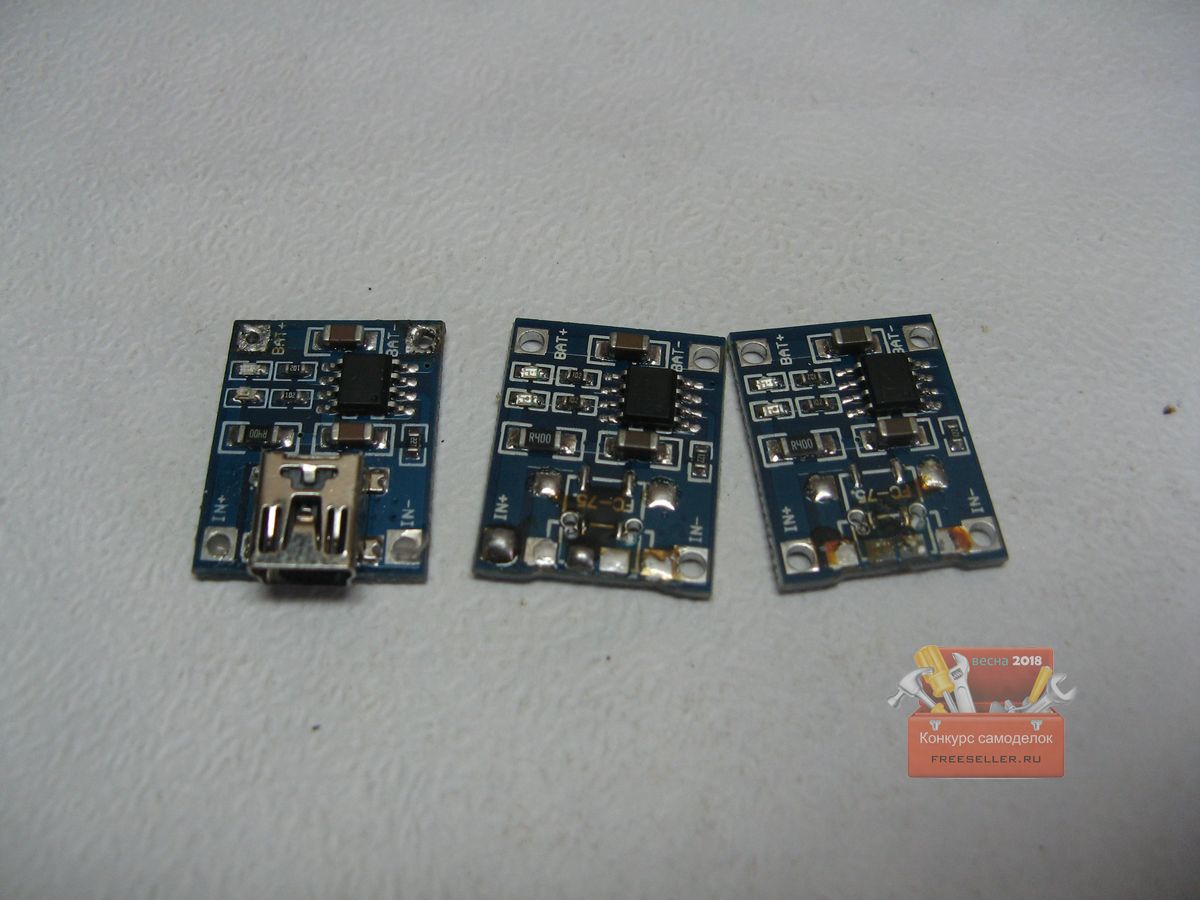

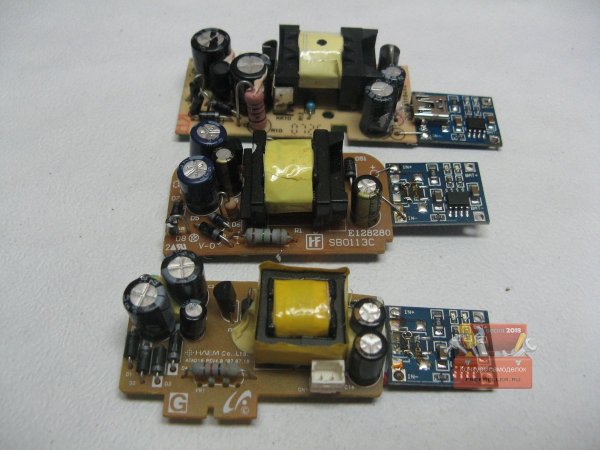

Заряжать будут три идентичные платы. На канал по плате.

Платы зарядки

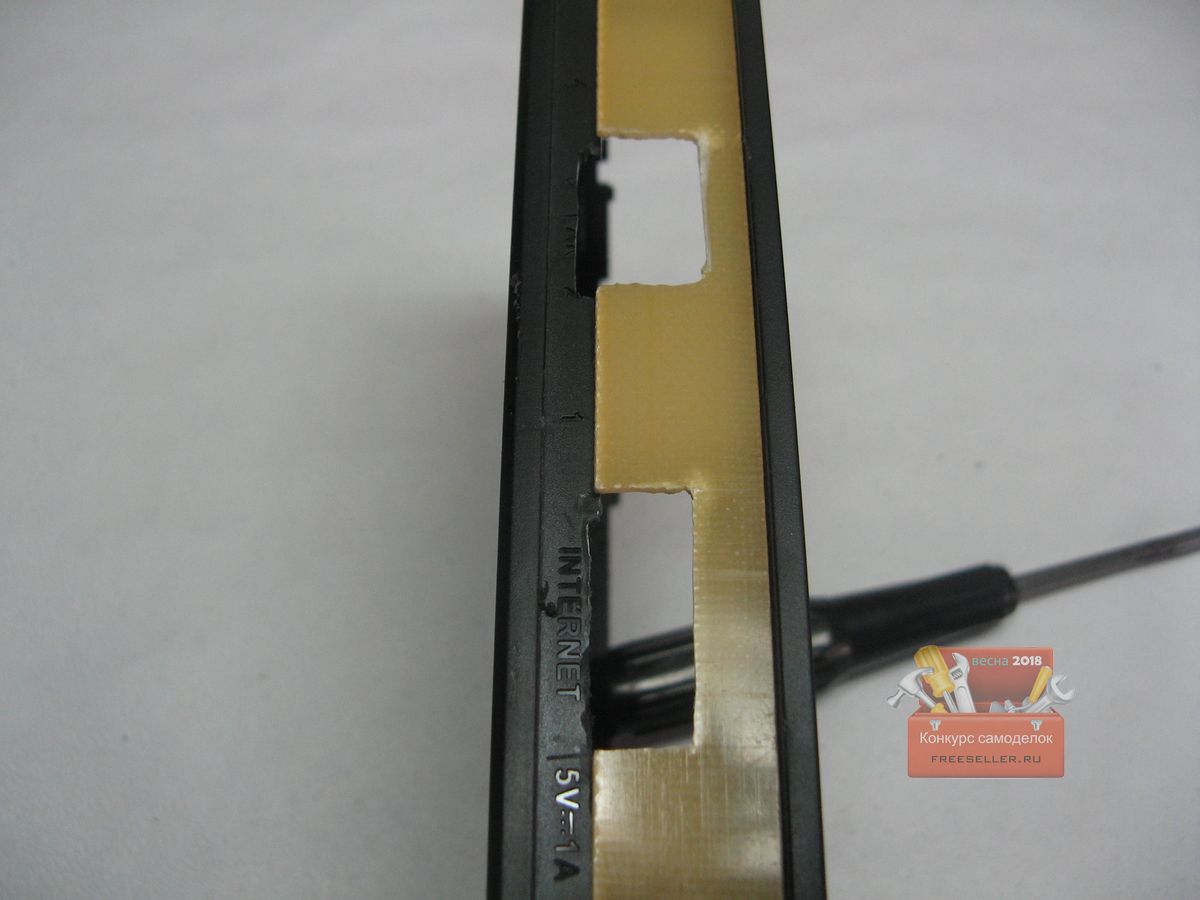

Заднюю панель корпуса закрываем накладкой. В ней нужно вырезать окошки под разъем и кнопку отключения питания.

Изготовление зарядного устройства из корпуса от модема

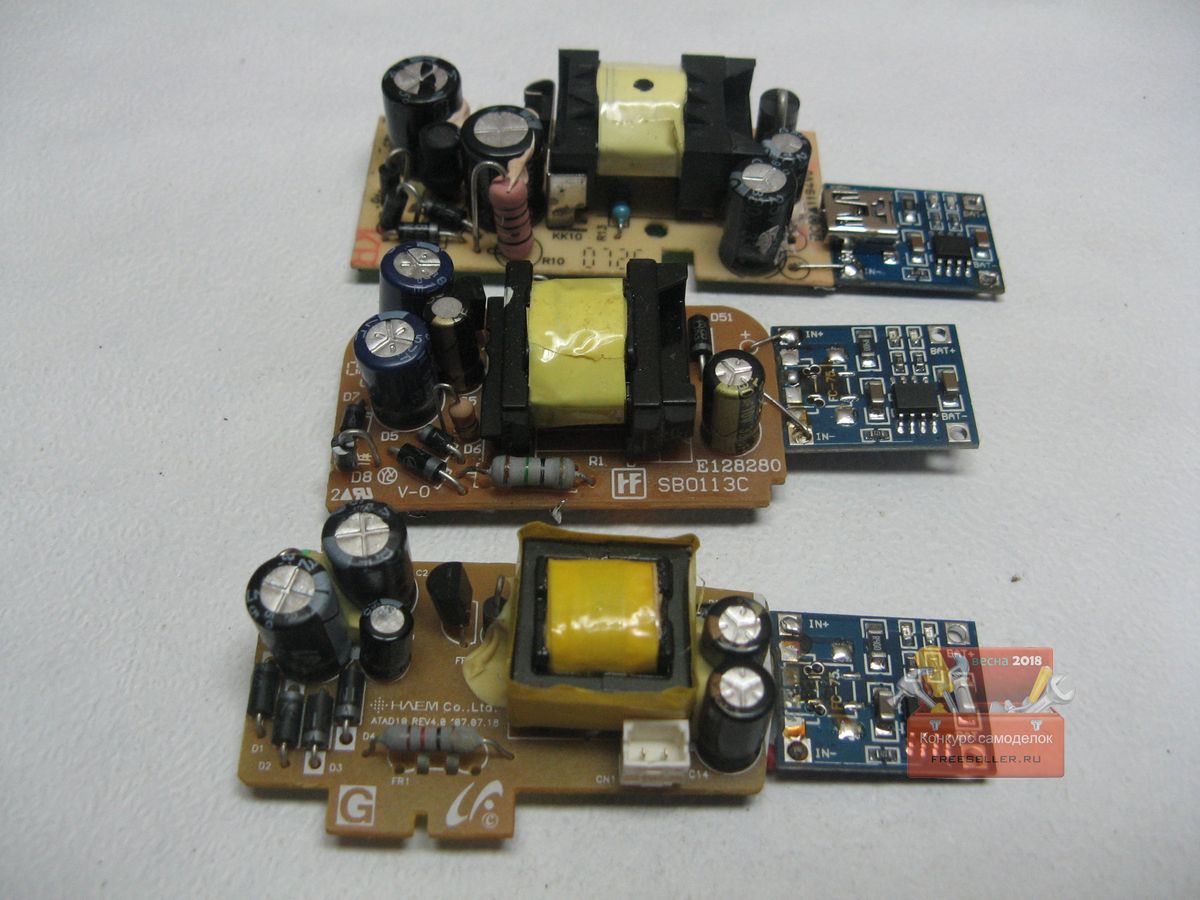

Соединяем вместе зарядки и контроллеры. Соединил одножильным проводом.

Изготовление зарядного устройства из корпуса от модема

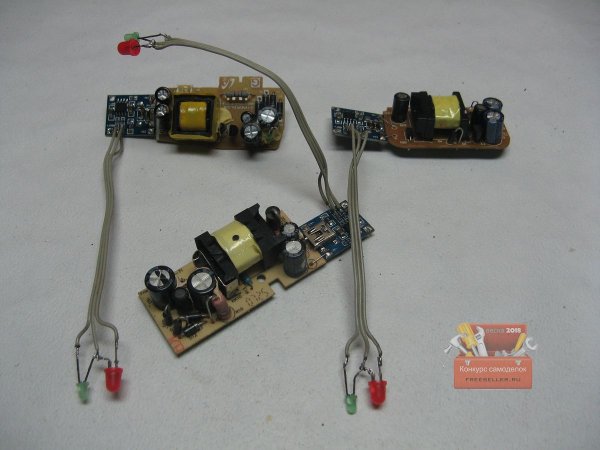

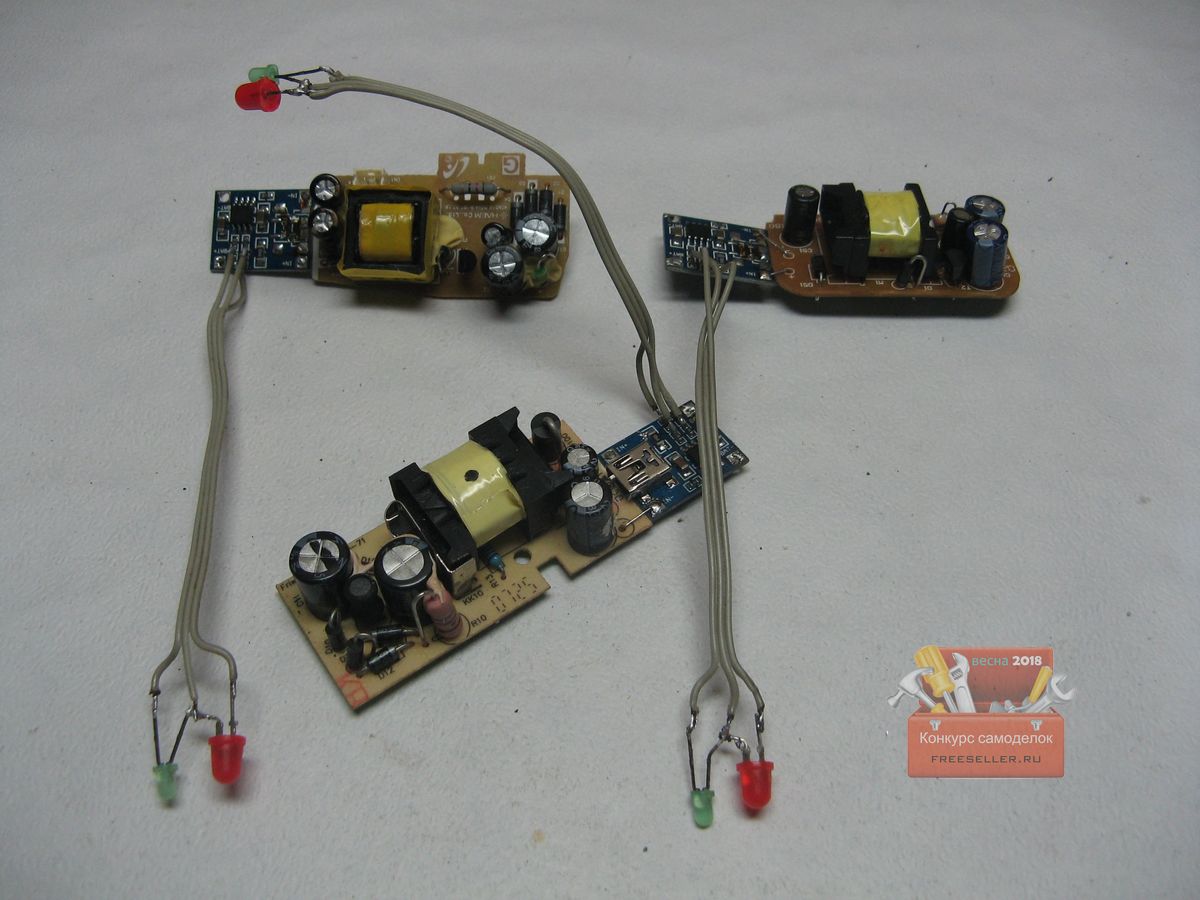

Распаянные светодиоды нужно заменить внешними, на проводах.

Изготовление зарядного устройства из корпуса от модема

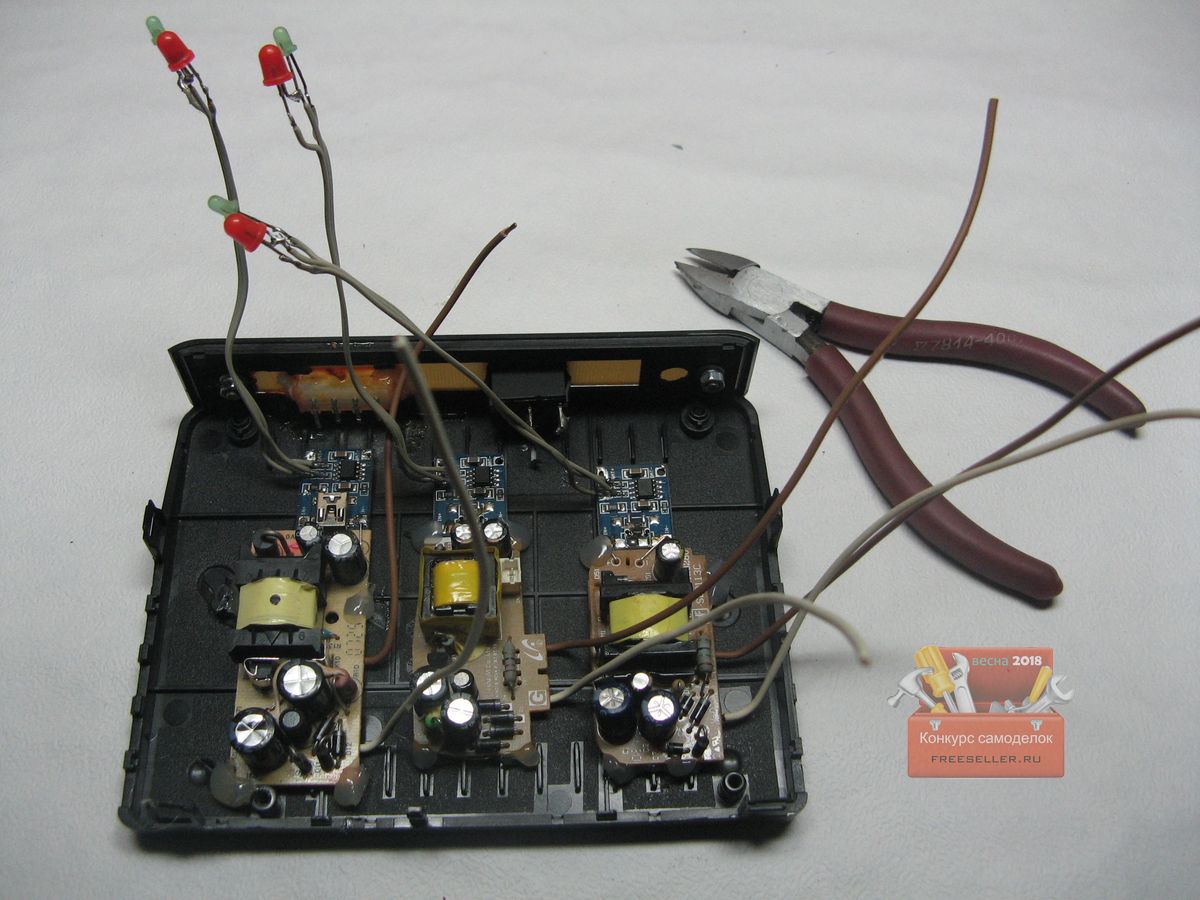

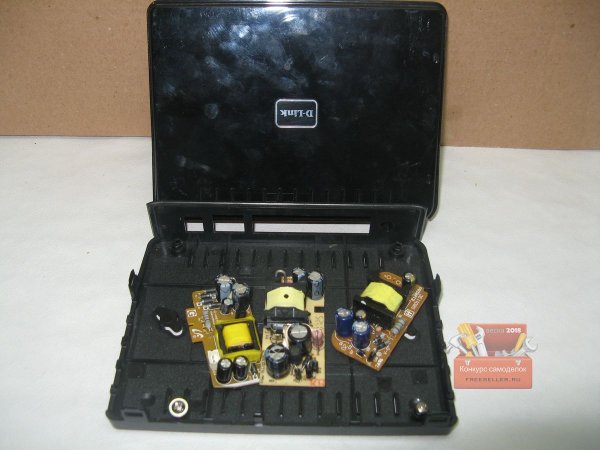

Платы закреплю на термо клей. Предварительно подпаиваю отрезки провода к сетевым площадкам.

Изготовление зарядного устройства из корпуса от модема

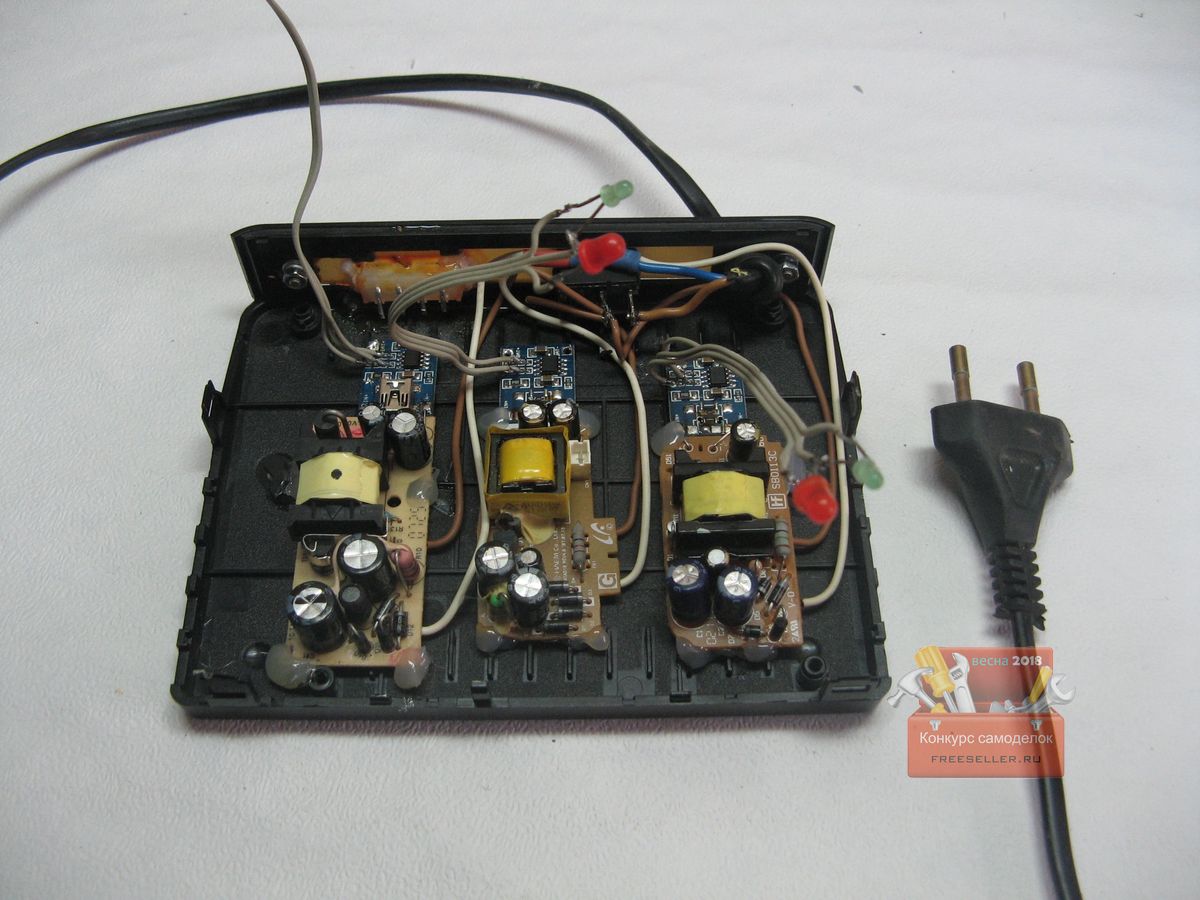

Сверлю отверстие и завожу сетевой кабель. Коричневый провод припаиваем на выключатель. Белый с второму проводу сетевого кабеля.

Изготовление зарядного устройства из корпуса от модема

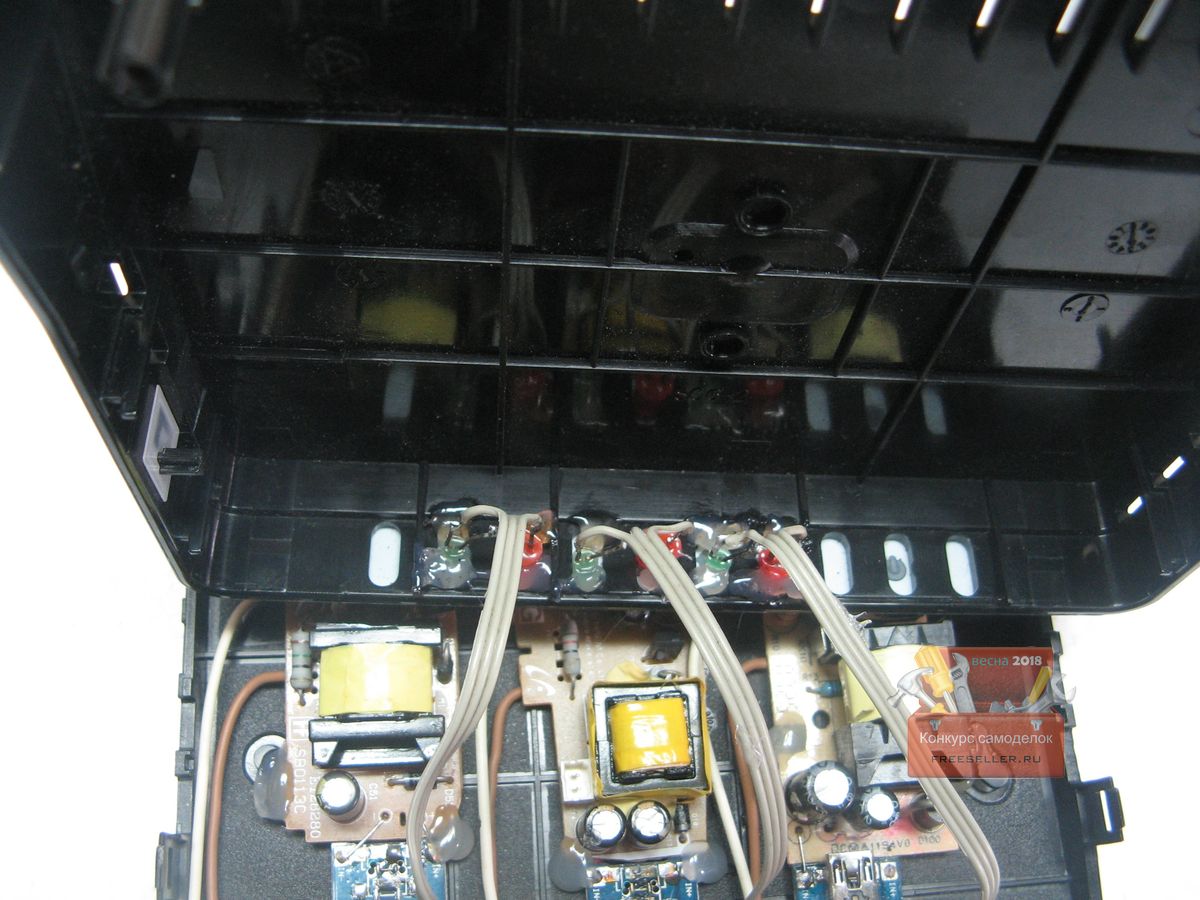

Провода со светодиодами приклеиваем к крышке, туда где раньше "выглядывали" светодиоды роутера.

Изготовление зарядного устройства из корпуса от модема

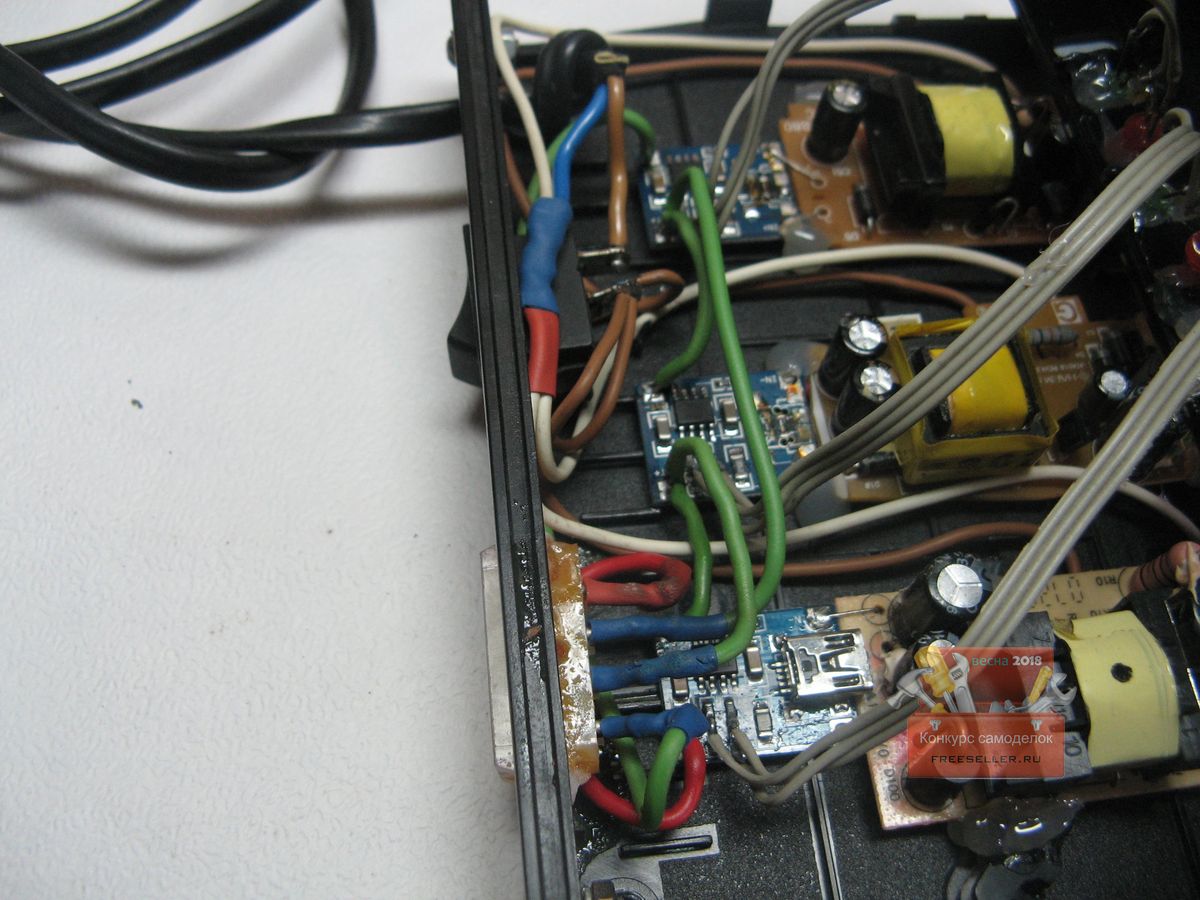

Распаиваем выходной разъем. Плюс первого контроллера на первую ножку разъема. Минус первого контроллера на вторую ножку, туда же и плюс второго и так далее.

Изготовление зарядного устройства из корпуса от модема

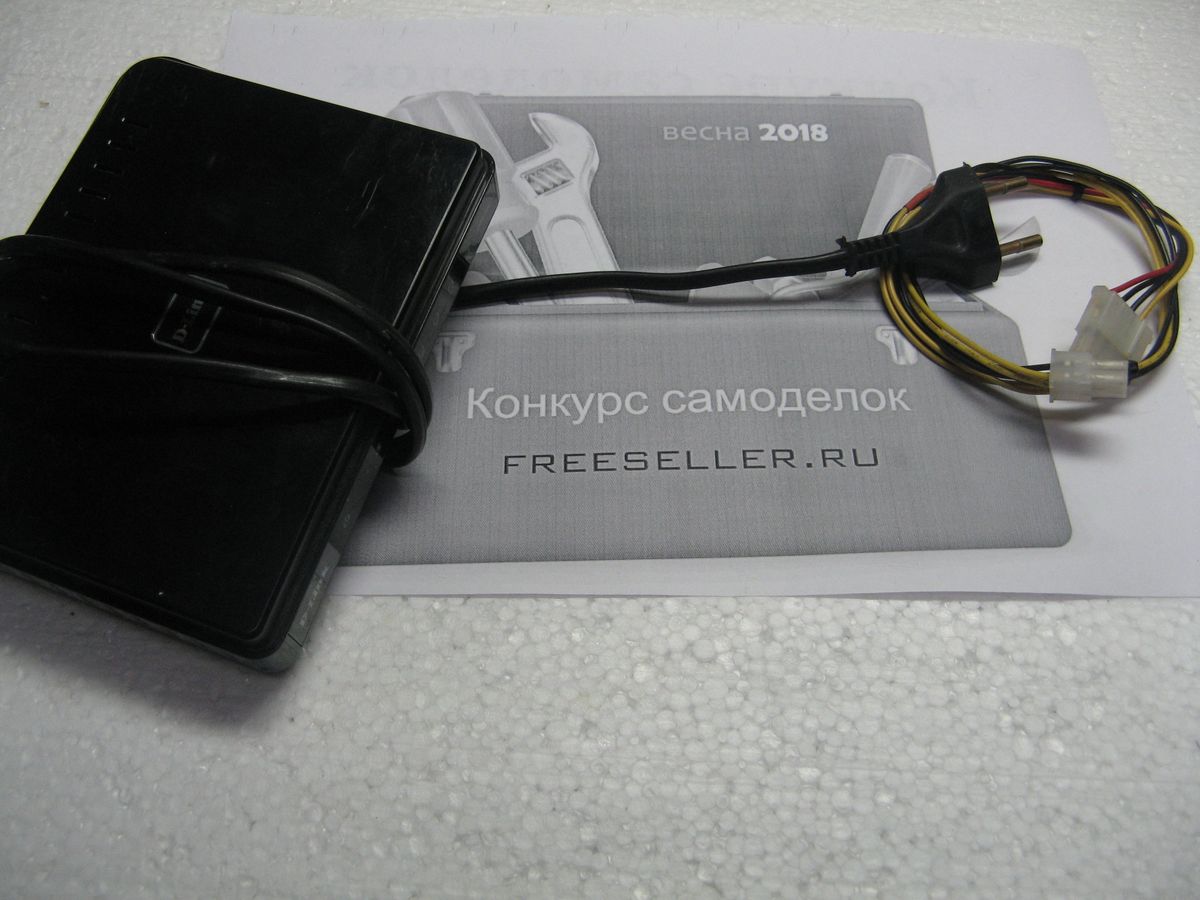

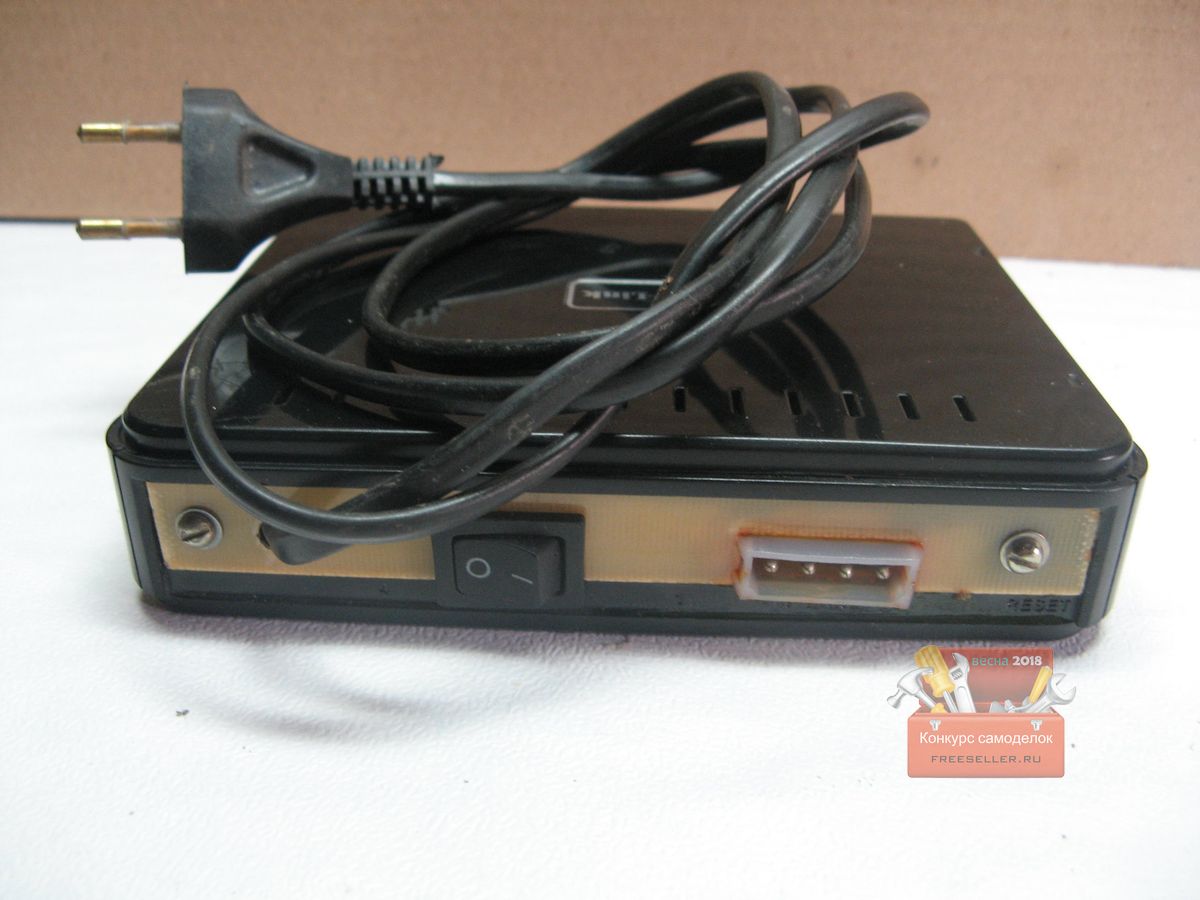

Зарядное устройство закрываем и откладываем пока что в сторону.

Зарядное устройство li-oin li-pol из корпуса от модема

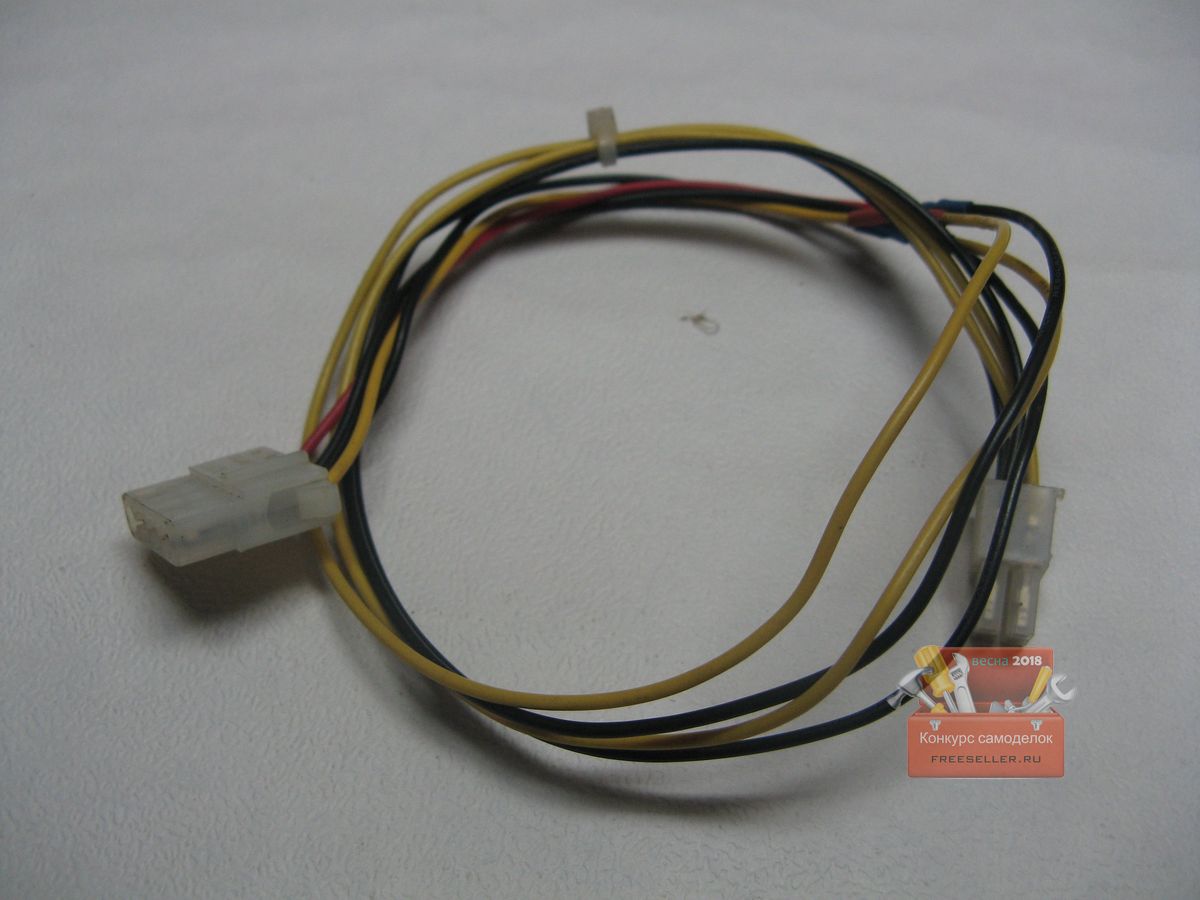

Теперь сделаем переходной провод между зарядкой и аккумулятором шуруповерта.

Шнур питания

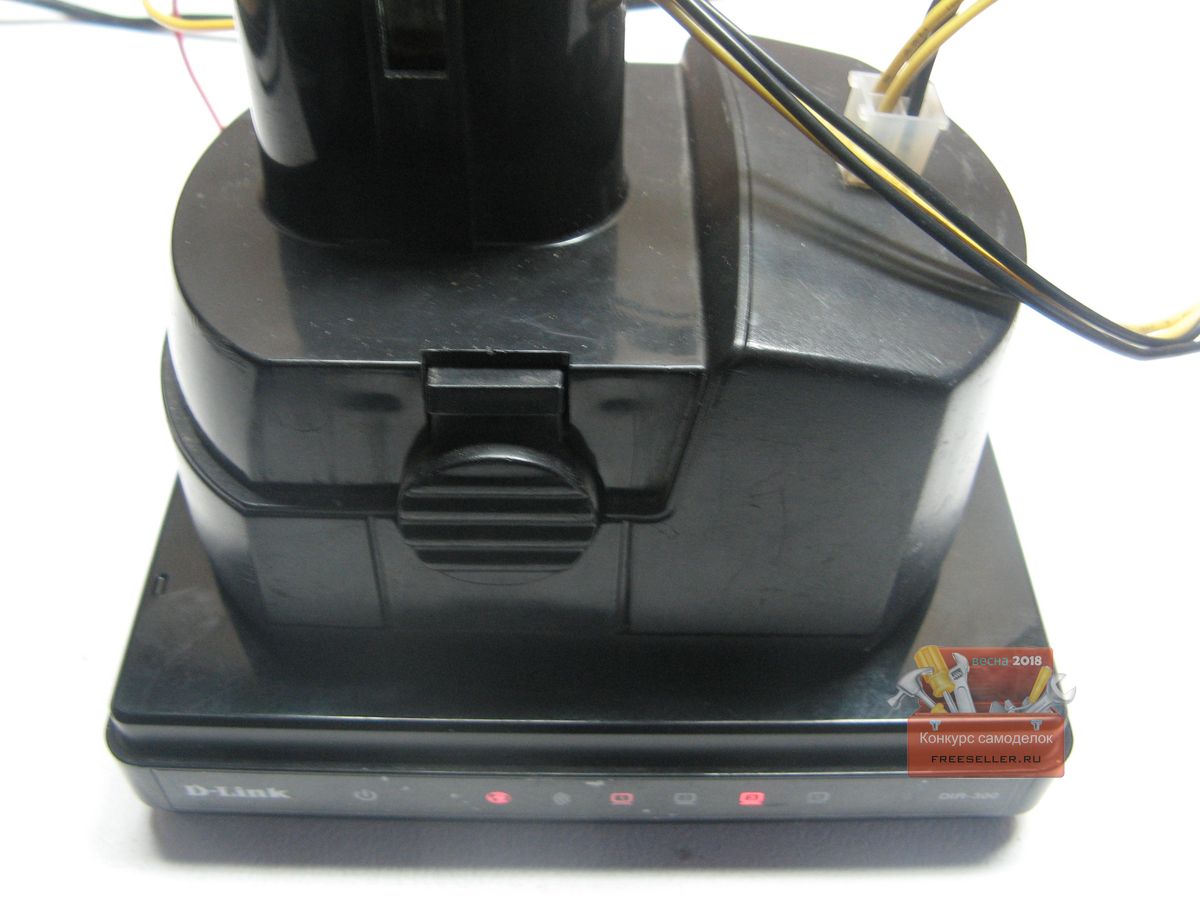

Подключаем зарядное к аккумулятору с помощью переходного шнура. Заряжаем. Когда загорятся все зеленые светодиоды, заряд окончен.

Шнур питания
Зарядное устройство li-oin li-pol из корпуса от модема

Видео по сборке
