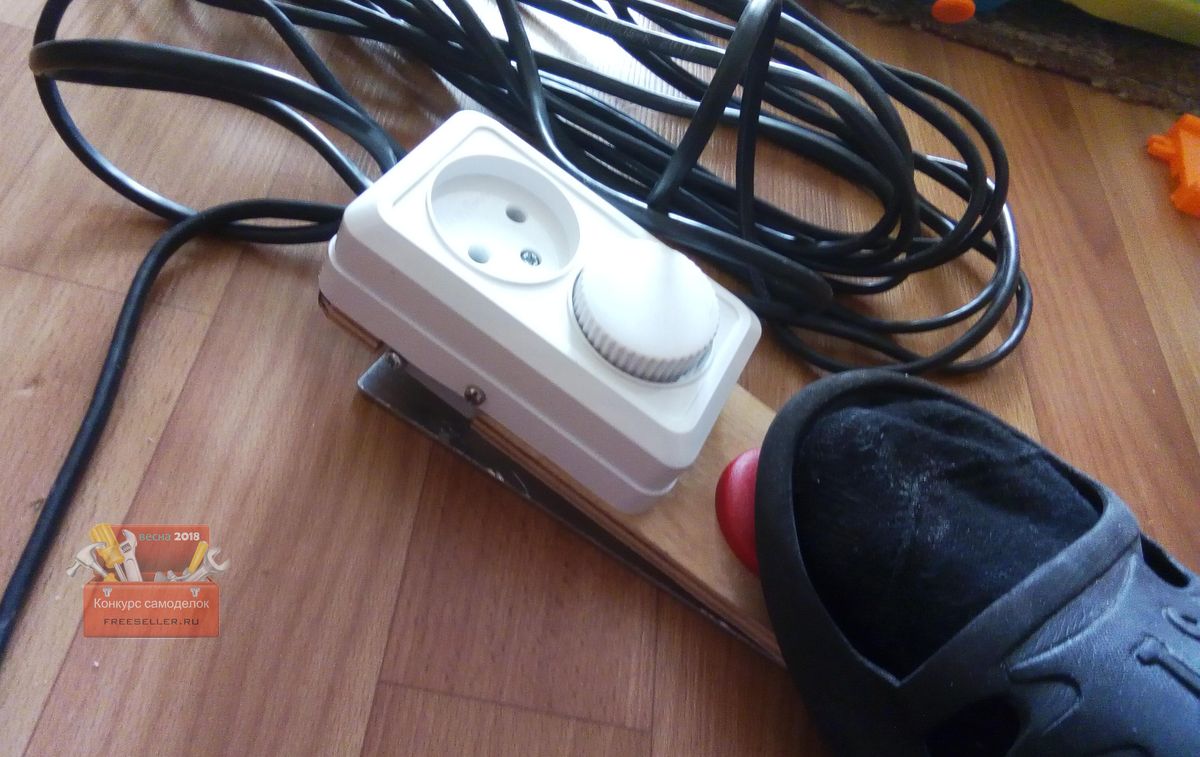

Педаль типа - лягушка - для электроинструмента своими руками


Придумал и собрал своими рукамиприспособление для работы с электроиструментом. Самодельная Педаль типа"лягушка" позволяет ногой включать основное или дополнительное электрооборудование.

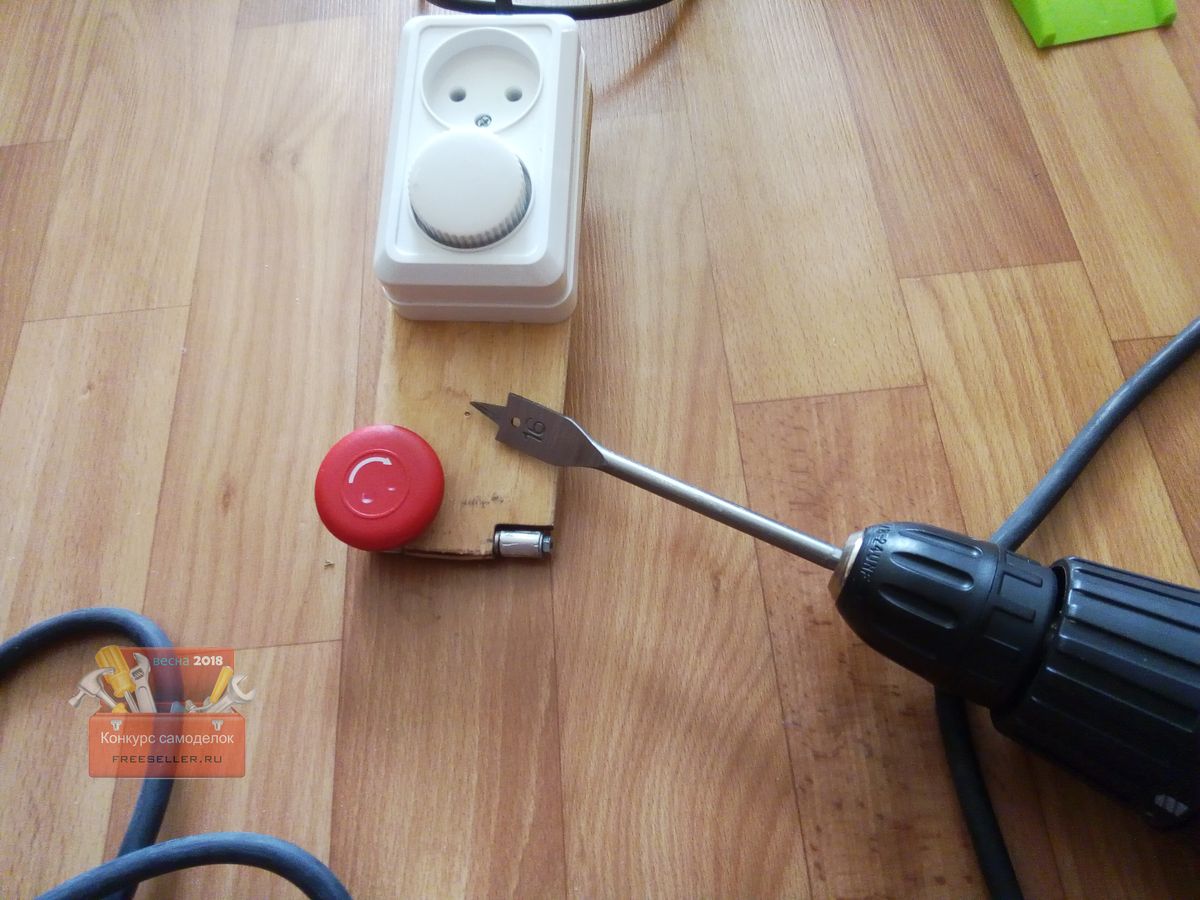

К примеру, при работе с фрезером или электролобзиком, можно включать пылесос, подключённый к ним. Или просто включать самодельные станки из электродрели или отрезной машинки, освобождая при этом руки и контролируя электроинструмент нажатием ногой на педаль.

  Педаль типа - лягушка - для электроинструмента своими руками


А ещё в педаль встроен диммер, которым можно отрегулировать мощность подключённого оборудования.

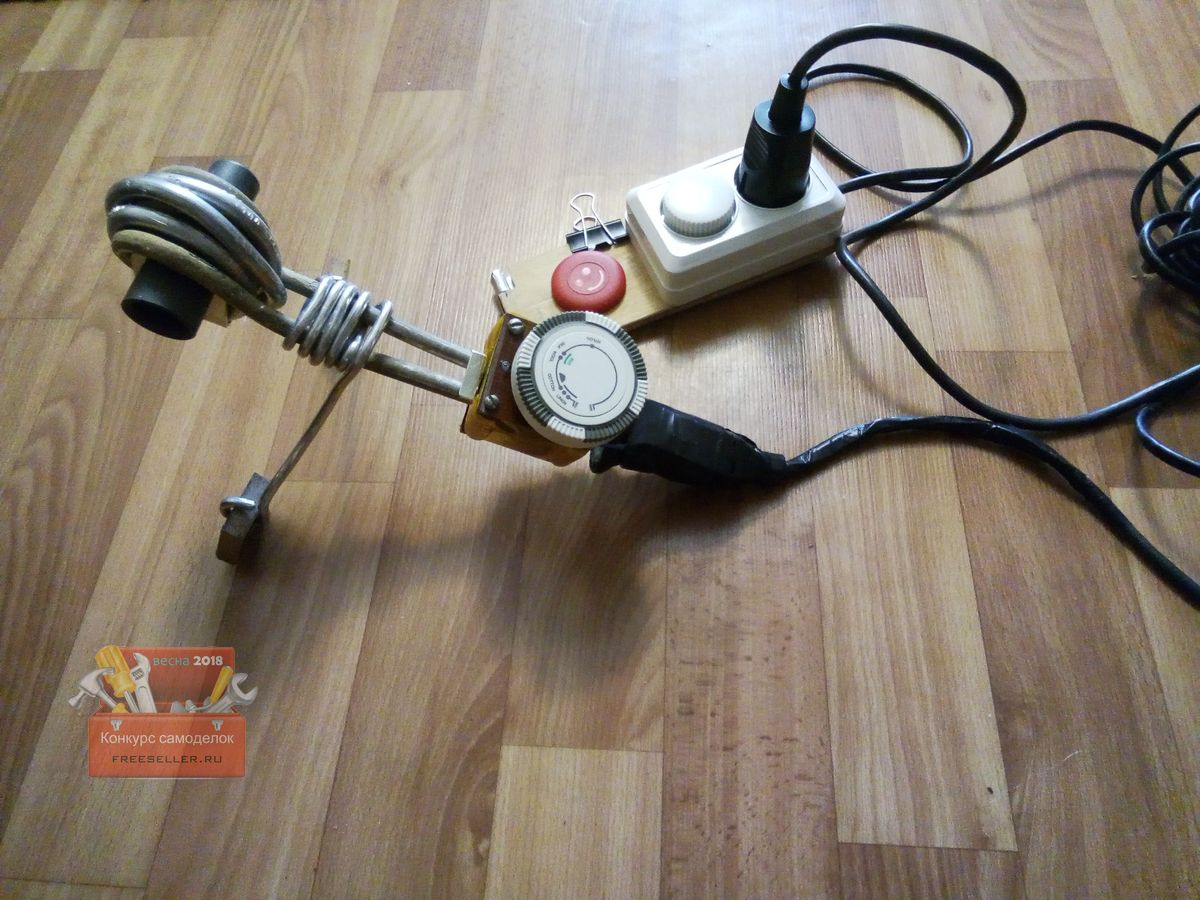

Как раз получилась необходимая вещь для другой моей самоделки - паяльника для полипропиленовых труб - . Если просто зафиксировать педаль в нажатом состоянии с помощью канцелярского зажима, то работает только функция диммера.

Материалы


Для сборки потребовалось:

  • двойная и одинарная розетки;
  • регулятор напряжения (диммер);
  • концевой выключатель от микроволновки;
  • алюминиевая пластина;
  • дощечка из фанеры;
  • электровилка с кабелем;
  • пружина;
  • канцелярский зажим.

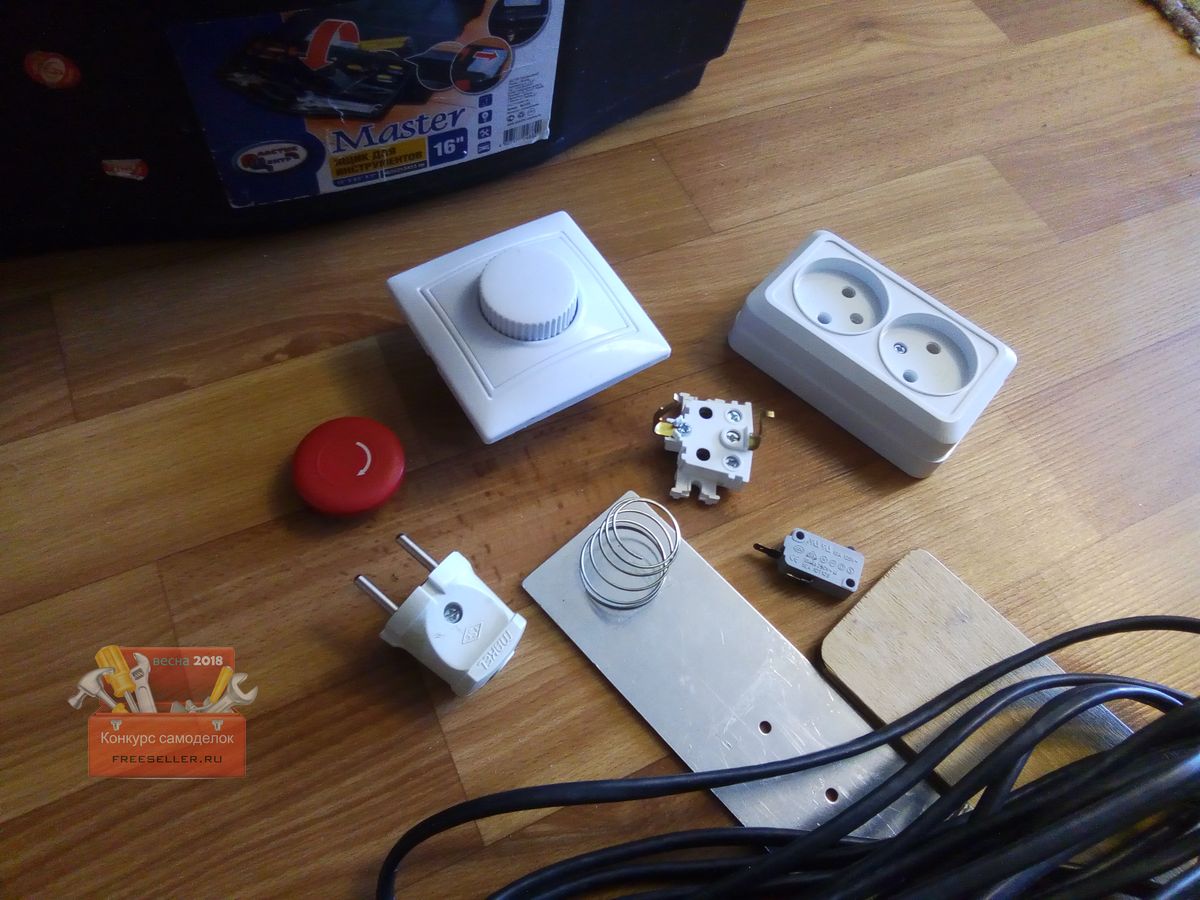

Материалы для изготовления педали лягушки для инструмента

Изготовление

Всю конструкцию можно разделить на две части: электрическую и механическую.


Изготовление педали лягушки для инструментаИзготовление педали лягушки для инструмента

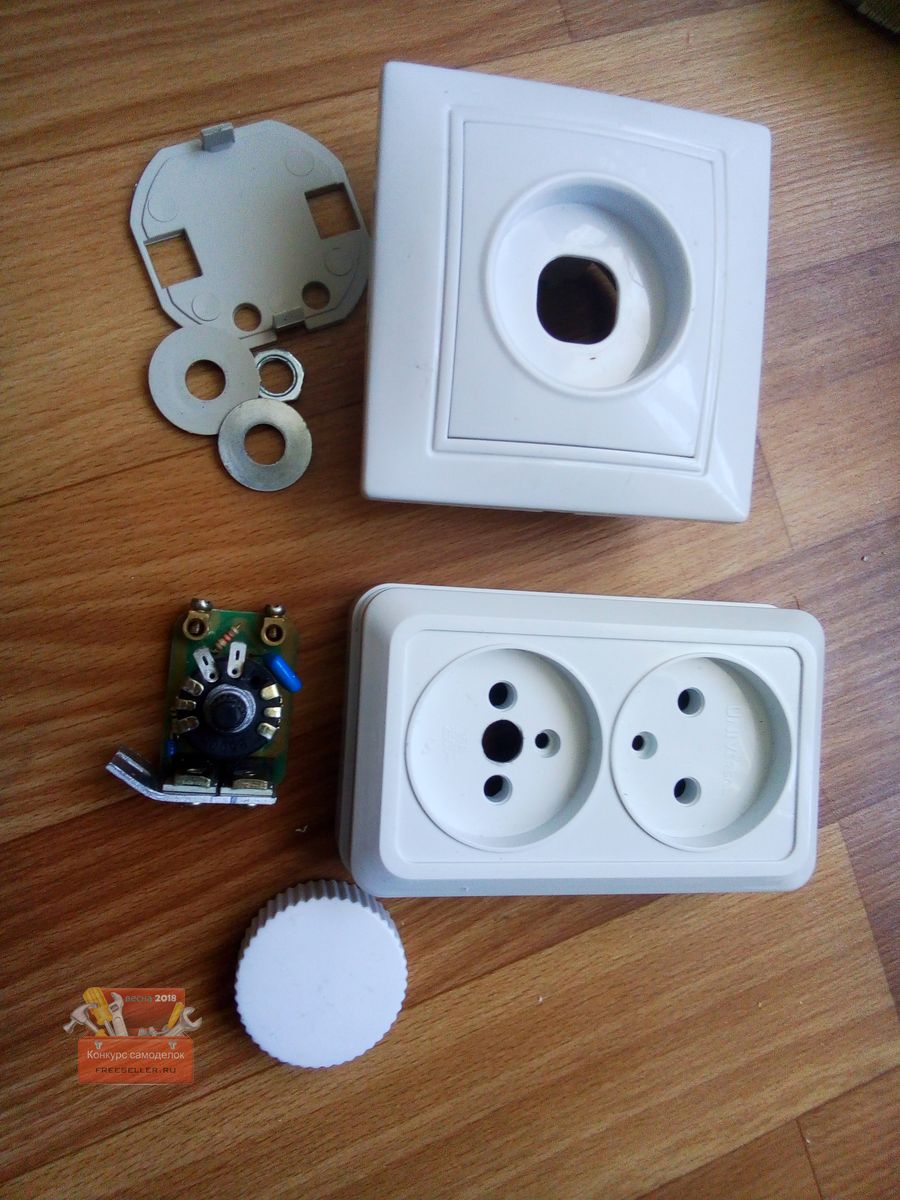

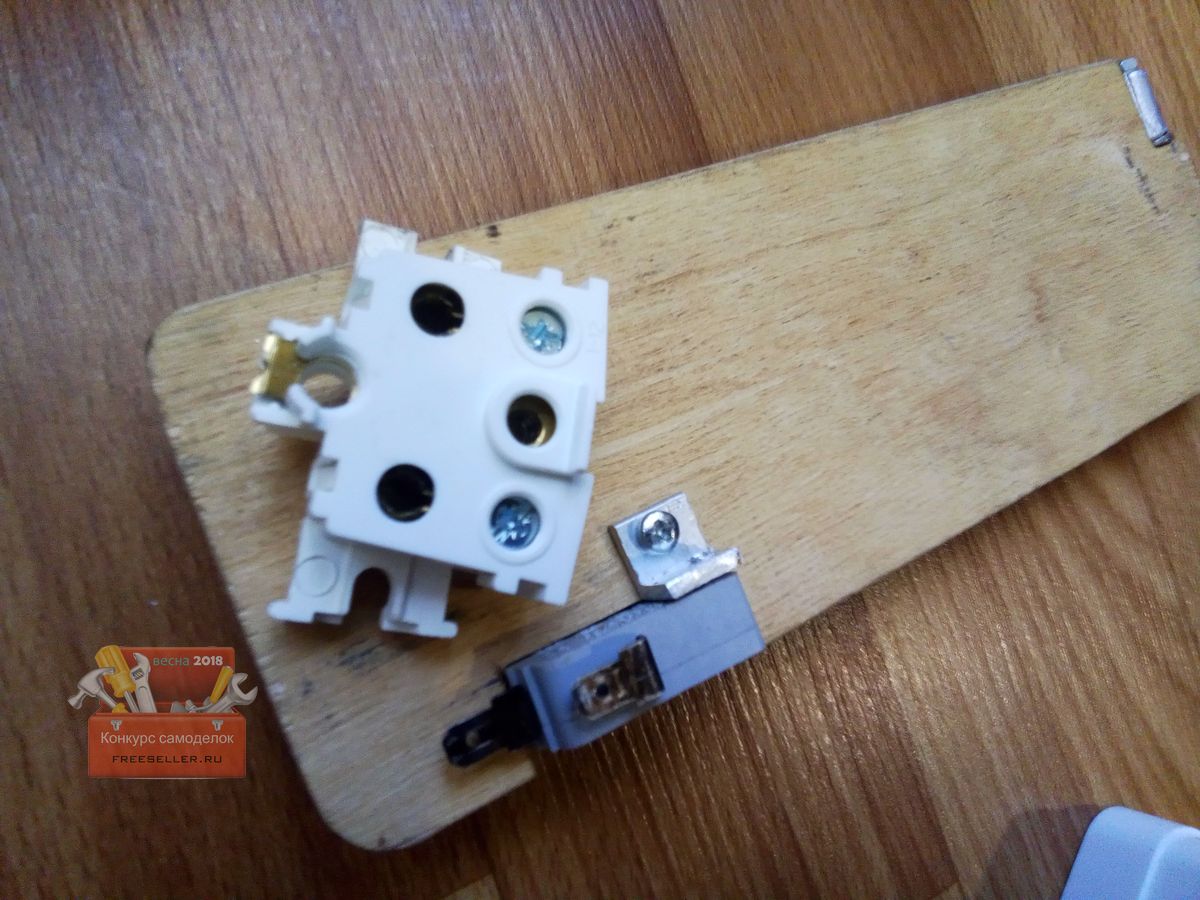

Вся электрическая часть помещается в корпусе от двойной розетки. Её внутренняя часть нам не пригодится, зато потребуется начинка от одинарной. Так же и с диммером - нужна только электронная начинка.


Изготовление педали лягушки для инструментаИзготовление педали лягушки для инструмента

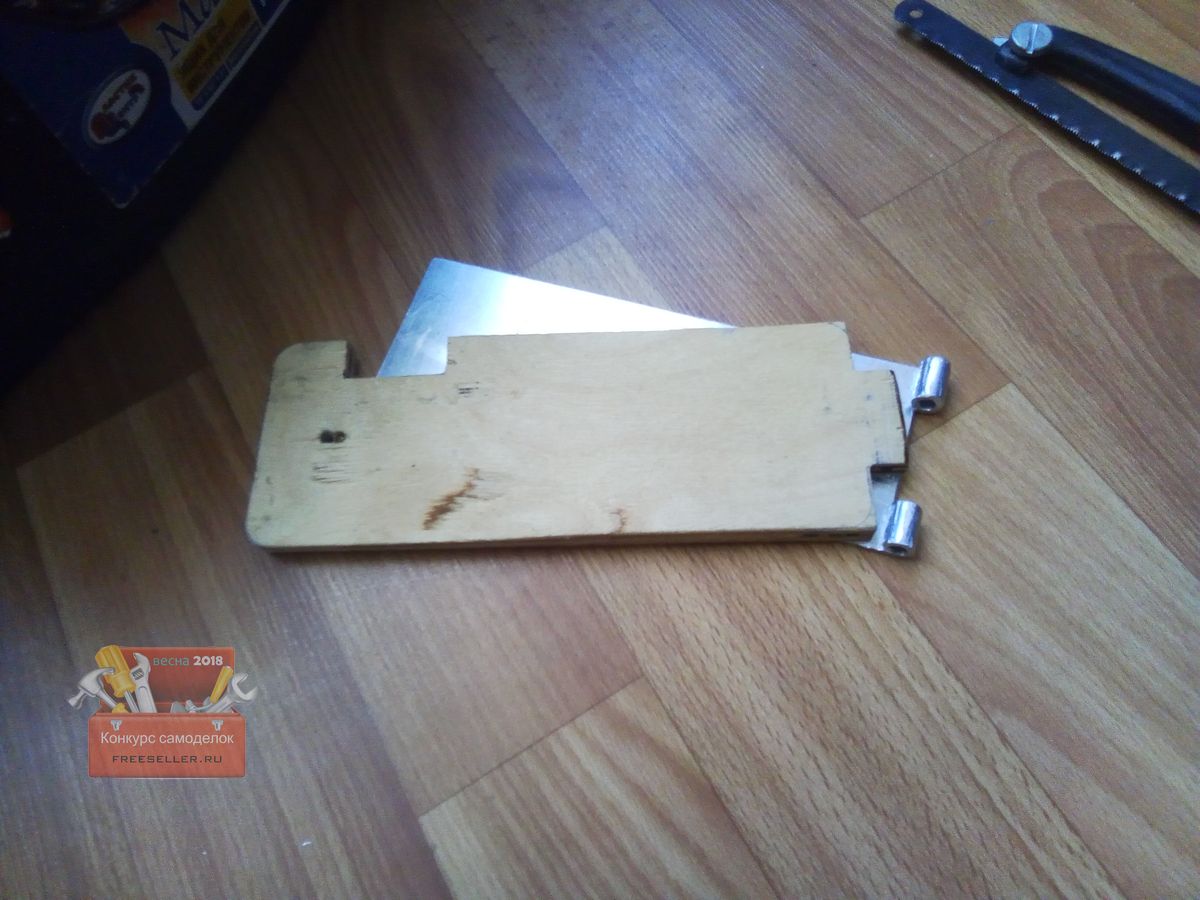

Механическая часть состоит из двух пластин и пружины. Дощечку с вырезом под концевик соединил с алюминиевой пластиной по типу дверной петли. Скрепил шпилькой с гайками на 3 мм.


Изготовление педали лягушки для инструментаИзготовление педали лягушки для инструментаИзготовление педали лягушки для инструмента

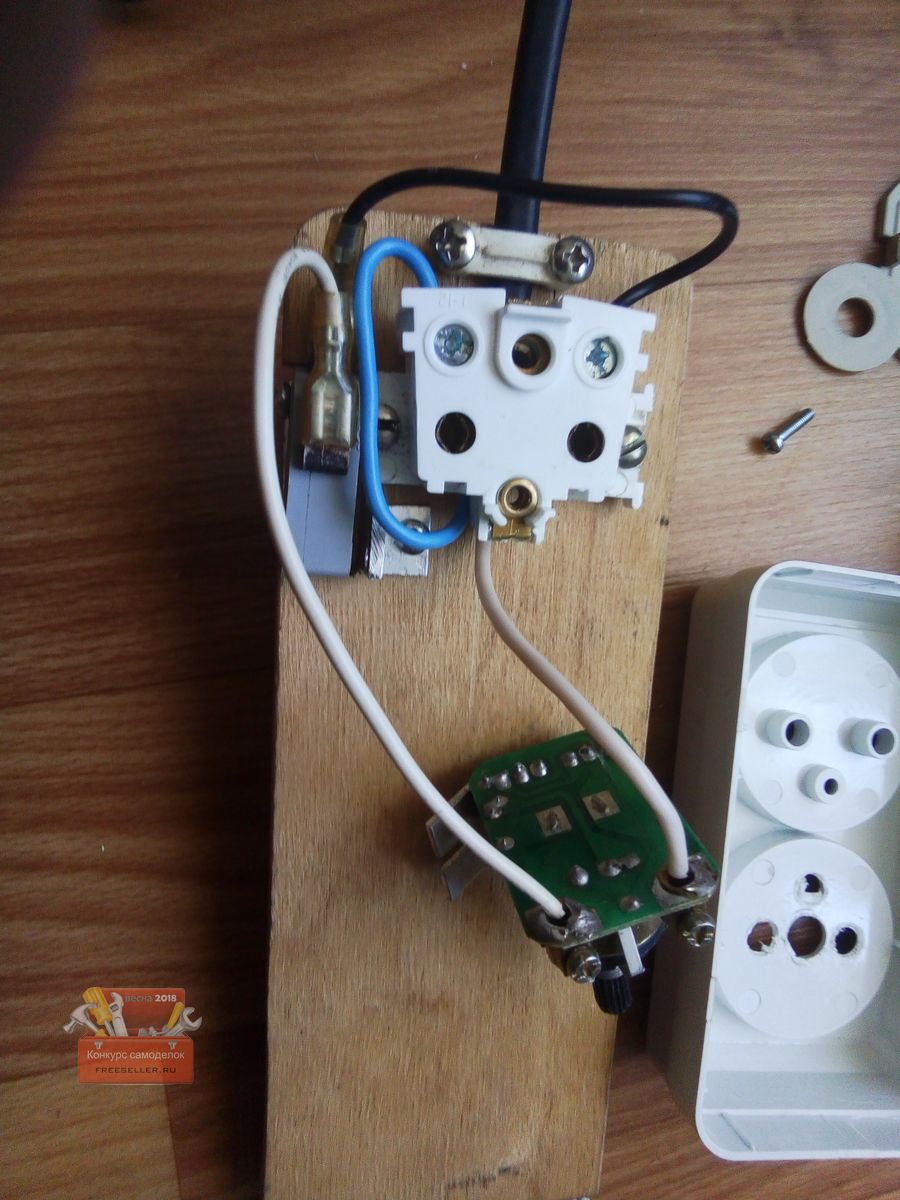

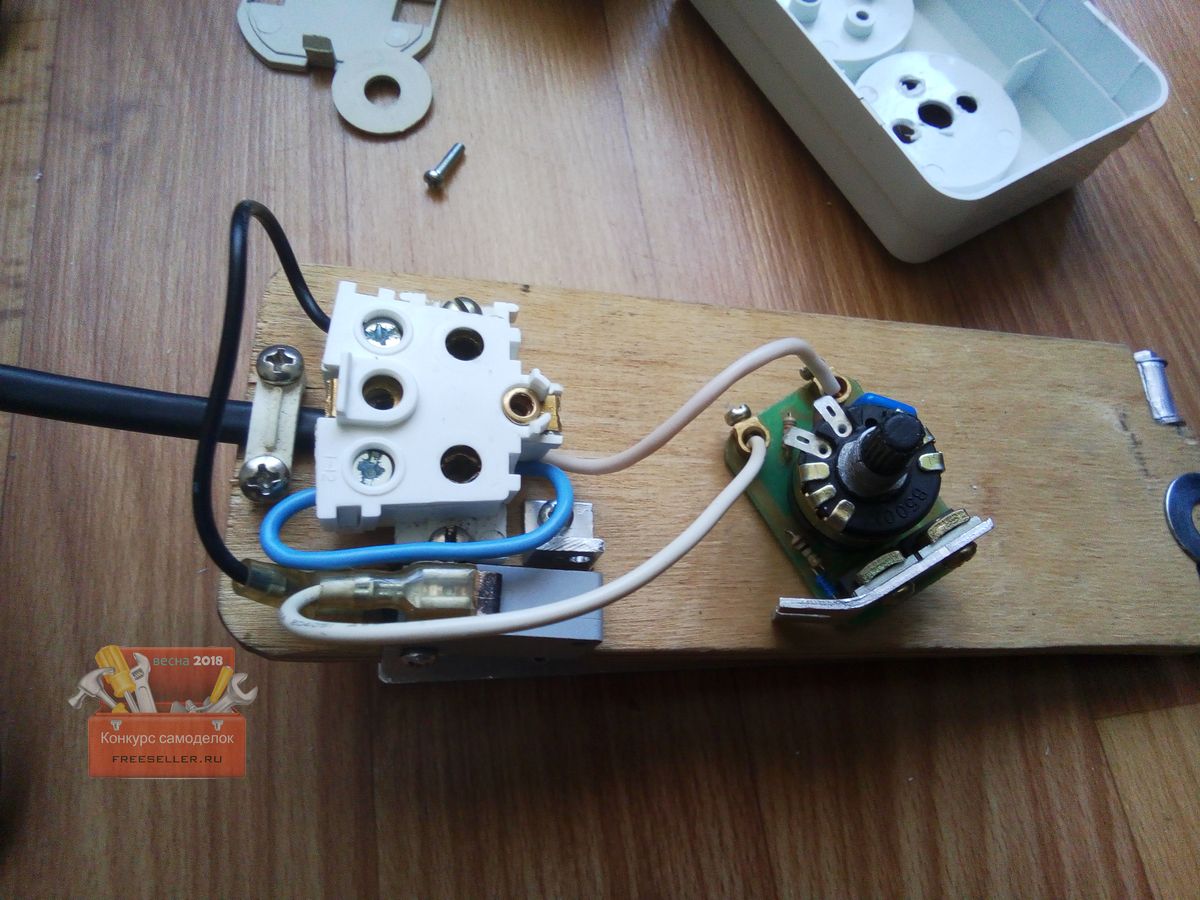

Подключил все провода. В этой схеме диммер с концевиком подключены последовательно в разрыв одного питающего провода.

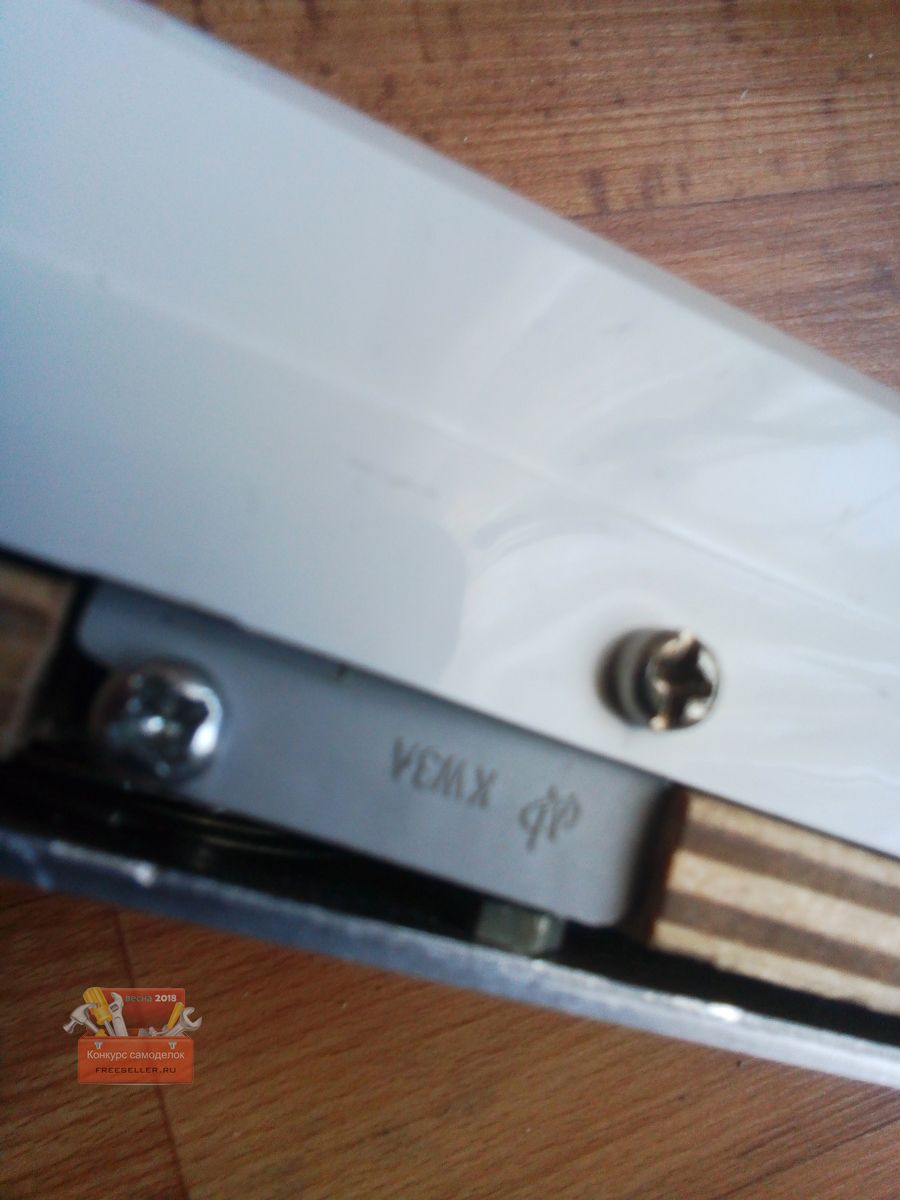

В нижней пластине закрепил винт с гайкой под концевиком. Отрегулировал их по высоте так, чтобы концевик включался при полном нажатии на педаль.


Изготовление педали лягушки для инструмента

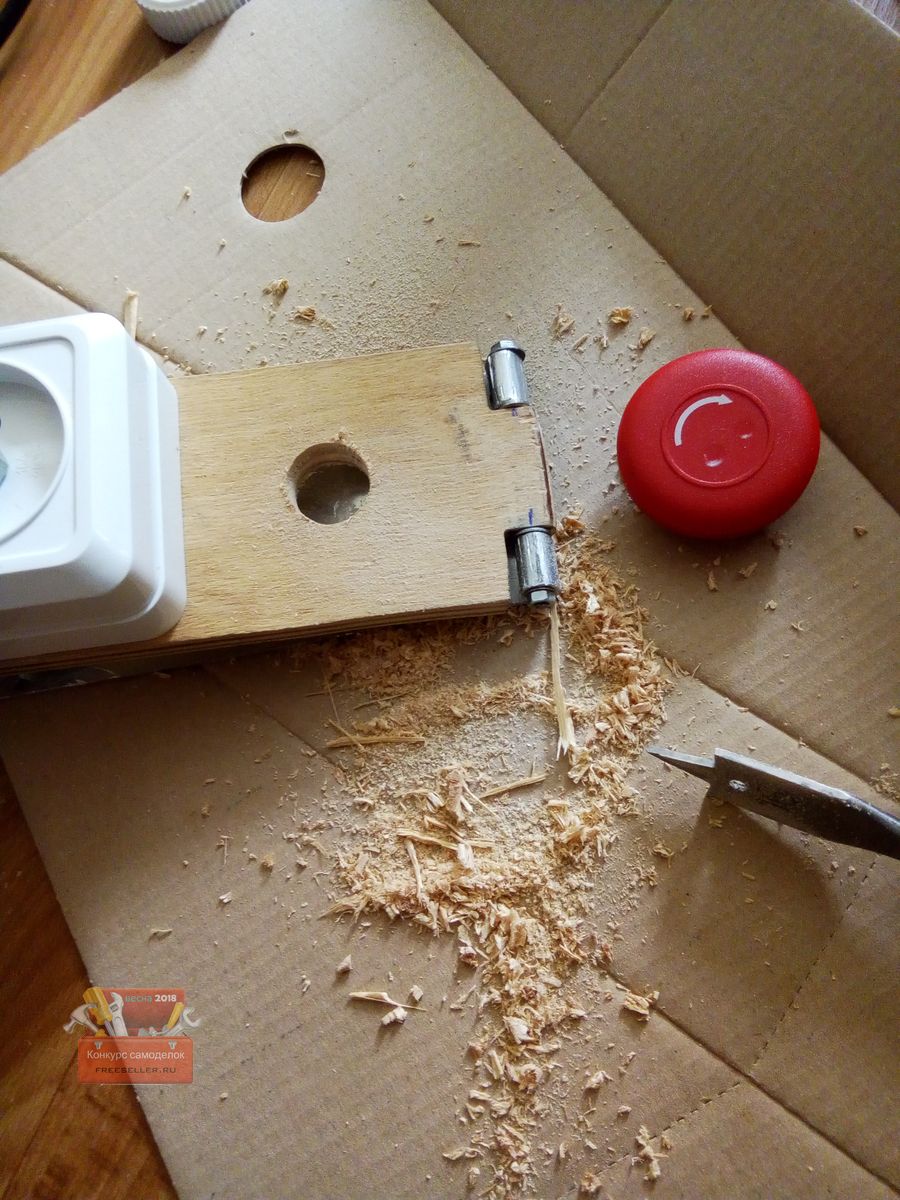

Для большей наглядности добавил корпус от кнопки.

  Изготовление педали лягушки для инструмента

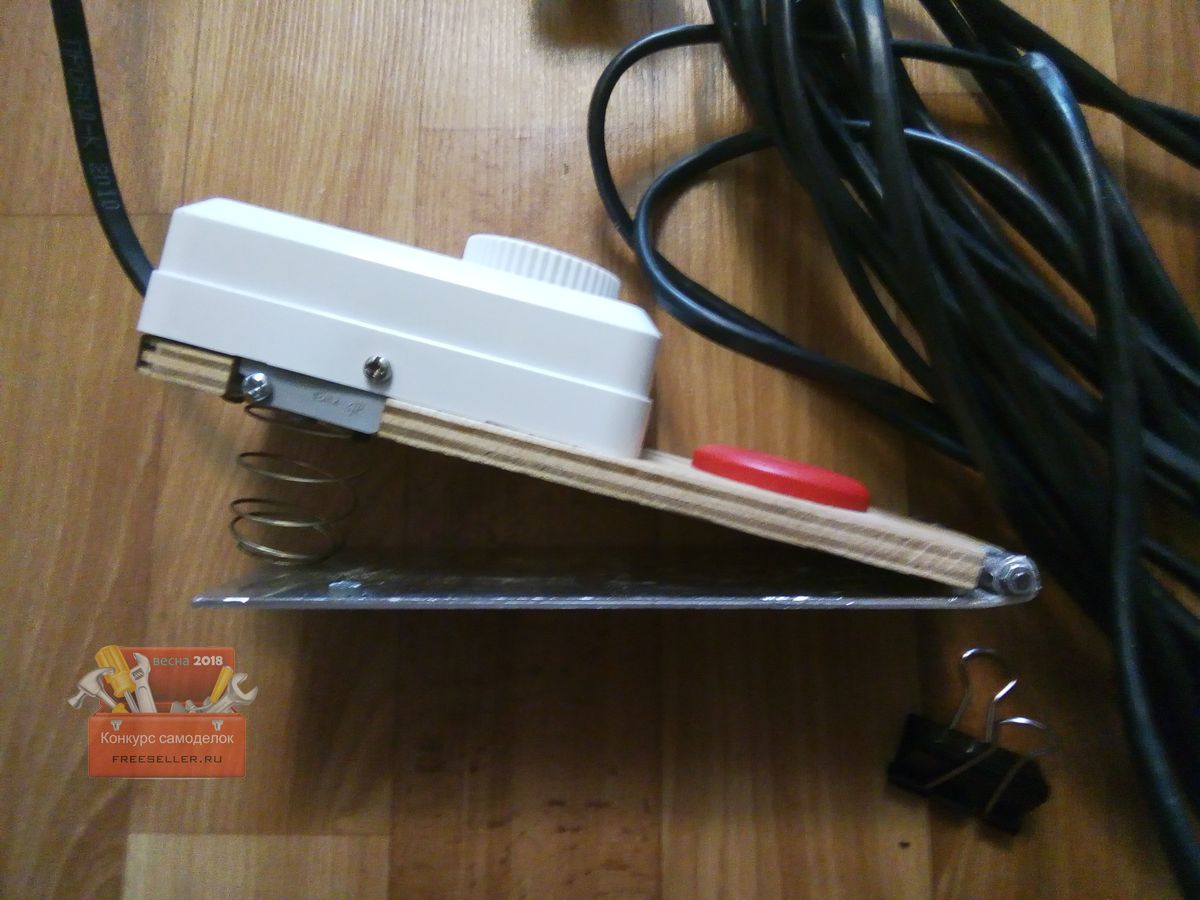

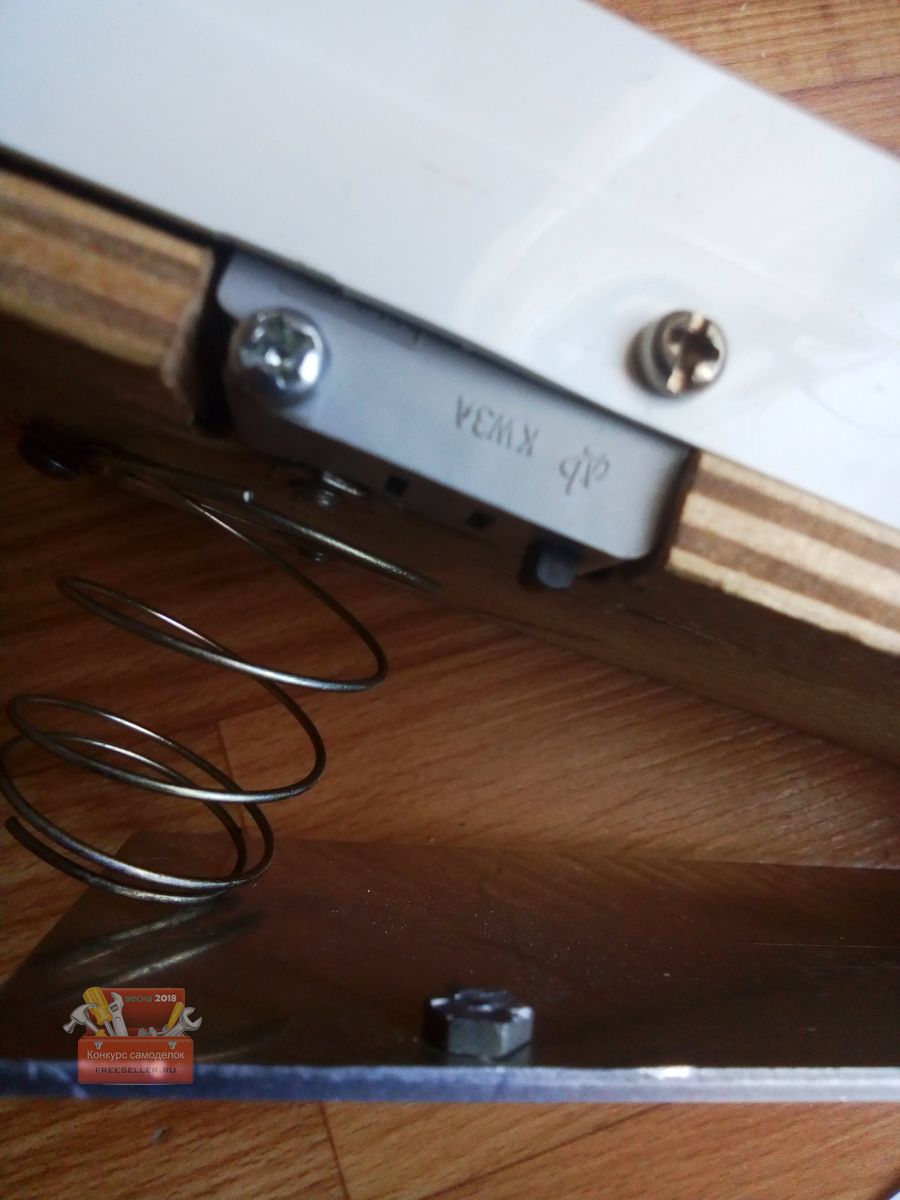

Закрепил пружину, которая в сложенном виде выполняет функцию ограничителя и в свою очередь не даёт раздавить корпус концевика.


Педаль типа - лягушка - для электроинструмента своими руками

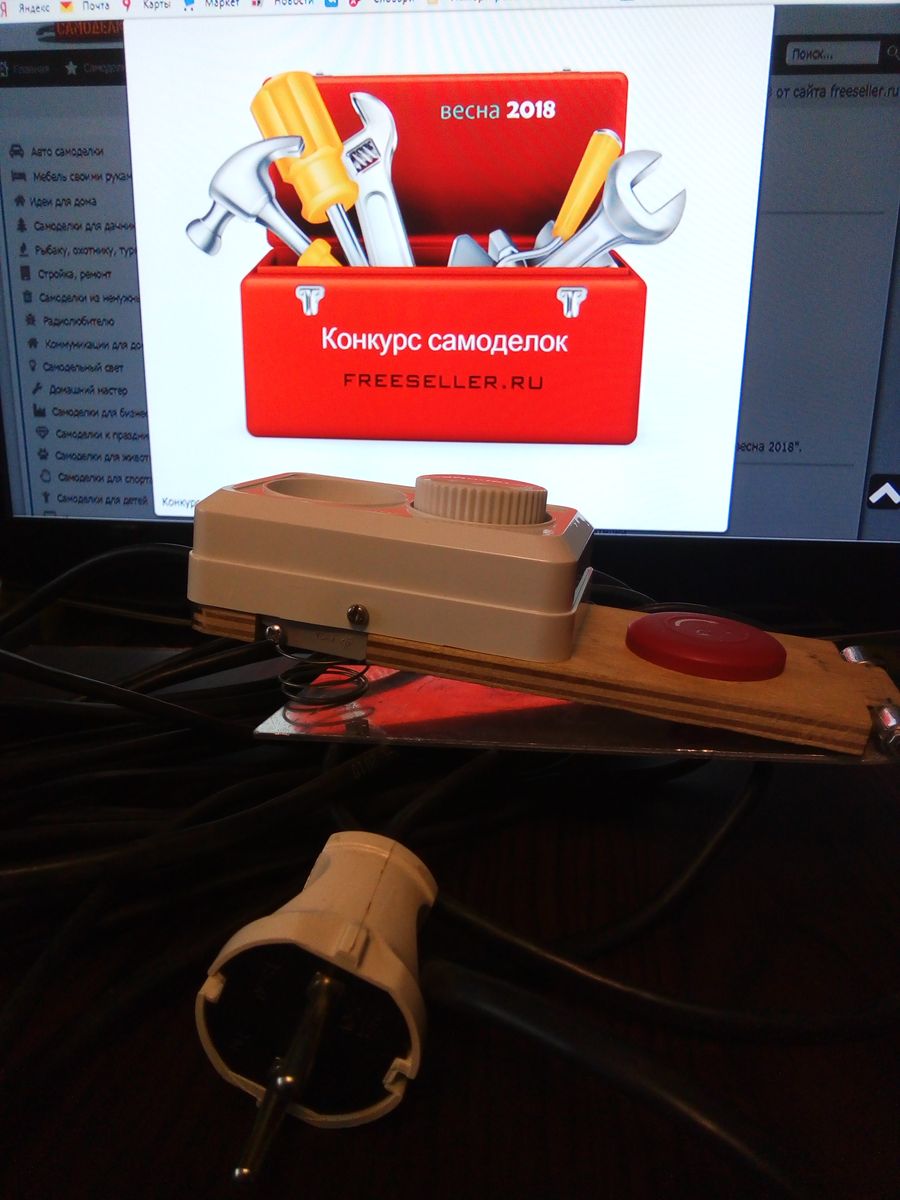

Вот такая "лягушка"- помощница у меня получилась!
