= Управление направлением вращения оси электродвигателя

обзор модуля управления  направление вращения оси электродвигателя Мастер кит
Вопрос:

"Помогите разобраться пожалуйста. Хочу, использовать данную систему при подключении эл.мотора12v и не могу понять как мне необходимо произвести подключение так, что бы эл,мотор вращался в одну и другую сторону при управлении с брелка управления. Огромное спасибо."

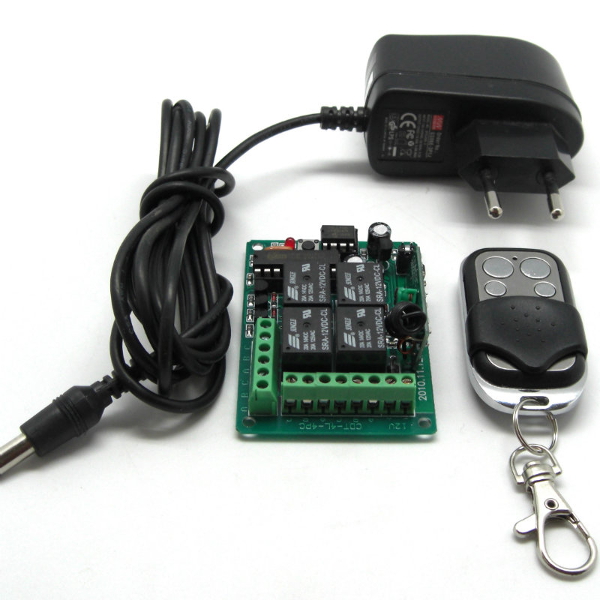

Хорошая задачка! Именно с помощью нового модуля MP426 (аналог - MP426 SE) ее и будем решать.

У этого модуля есть уникальный режим работы «Перебор каналов», отсутствующий у других аналогичных модулей дистанционного управления.

Итак условие: большие кнопки пульта включают двигатель с вращением либо в одну, либо в другую сторону маленькая кнопка пульта выключает двигатель.

Схема внешних подключений.Модуль управления направлением вращения оси электродвигателя

Сделать можно так


  • Устанавливаем перемычку выбора режимов работы в положение: «Перебор каналов» (перемычка справа, см. рис.2.)
  • Для реле 1 и 2 - верхняя группа контактов по рис. из инструкции (соответствуют двум большим кнопкам пульта):
  • Соединяем нормально замкнутые контакты реле (обозначение на плате «a») между собой и с «минусом» источника питания;
  • Нормально открытые контакты реле (обозначение на плате «b») соединяем так же между собой и с «плюсом» источника питания:
  •  Провода двигателя подключаем к центральным контактам реле (обозначены «с»)
  •  Подключаем клеммы питания модуля к плюсу и минусу того же источника питания 12В. Строго соблюдаем полярность!
  •  Проверяем монтаж на отсутствие ошибок. - Включаем питание.

Схема включени я и органы управления. Управление направлением вращения оси электродвигателя Мастер кит.

Проверяем работу:


- Большая кнопка 1 включает двигатель, вторая большая кнопка 2 включает вращение в другую сторону.
- маленькие кнопки 3 или 4 выключают вращение.Рекомендуем сначала выключить двигатель маленькой кнопкой, дать двигателю остановится и только потом включать мотор на другое направление вращения.  Это продлит срок службы мотора и электроники.
Рекомендуем сначала выключить двигатель маленькой кнопкой, дать двигателю остановится и только потом включать мотор на другое направление вращения. Это продлит срок службы мотора и электроники.
