Самодельный переносной циркулярный станок из фанеры и пилы Makita

  • Опубликовано: 29 июля 2018

Самодельный циркулярный станок


Самодельный переносной циркулярный станок из фанеры и пилы Makita.


Лето в разгаре. На даче много всяких ремонтных и других работ, кроме работ с земле

Решил смастерить несколько станков для облегчения труда. Один из них - циркулярный. В интернете посмотрел разные поделки на эту тему. И вот что у меня получилось:


1. Из имеющейся фанеры и брусков собрал ящик.


2. Вырезал из ламинированного ДСП крышку.

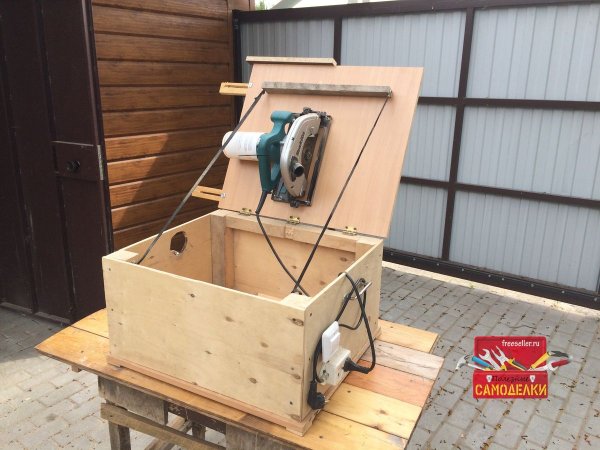

3. С помощью четырёх болтов и гаек прикрепил на эту крышке Дисковую пилу - Makita.


4. Соединил крышку с ящиком при помощи трех шарниров.


5. На правой боковой стороне ящика прикрепил розетку, выключатель и сетевой кабель с вилкой.

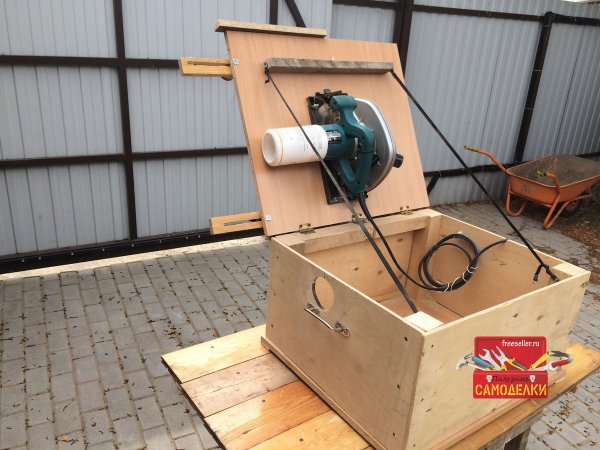

6. На левой стороне вырезал круглое отверстие для вентиляции двигателя и на двигатель надел белую пластиковую бутылку, вырезав дно.


7. Для регулировки выступа пилы, замены диска, очистки ящика от опилок крышка откидывается, но ограничивается двумя ремешками. В задней стенку у дна выпилил щель для выгрузки опилок из ящика.

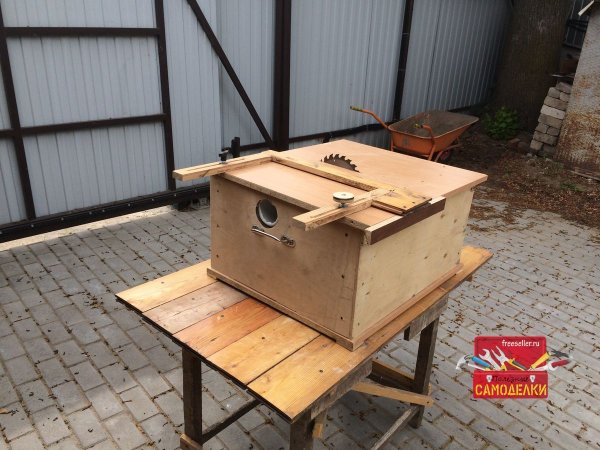

8. Для переноски устройства на две боковые стороны прикрепил старые дверные ручки.

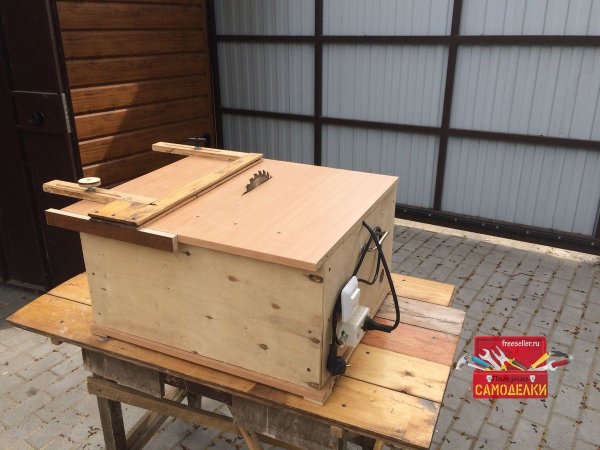

9. Для получения необходимой ширины отрезаемой части доски или фанеры изготовил регулируемый упор.


На этом станке я напилил целую машину (Камаз) дров из отходов деревообработки (палки 1,5 - 2 метра). А потом использовал для резки фанеры, брусков и др. при изготовлении других поделок.

  Самодельный циркулярный станокСамодельный циркулярный станокСамодельный циркулярный станокСамодельный циркулярный станок
