Шлифовальный станок из дрели и фанеры


Как сделать простой самодельный шлифовальный станок из электрической дрели и фанеры.


Третий станок для домашних работ - Шлифовальный из дрели.

  Шлифовальный станок из дрели и фанеры


В интернете посмотрел разные поделки на эту тему. И вот как я это делал:

Изготовление станка

1. Отрезал

  • 4 деревянных бруска (30х30х600)мм,
  • четыре рейки (10х20х600)мм,
  • один брусок (30х20х200)мм,
  • один куб (30х30х30)мм.

2. С помощью саморезов собрал станину станка. Рейки прикрепил снизу станины для образования свободного пространства специального прижимного крепления полки к станине.

  Изготовление шлифовального станка из дрели и фанеры

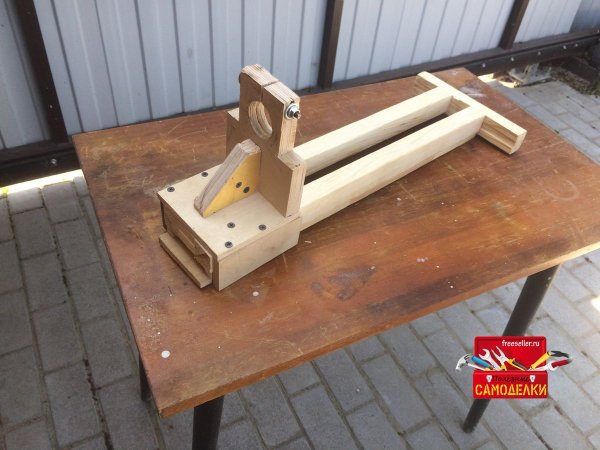

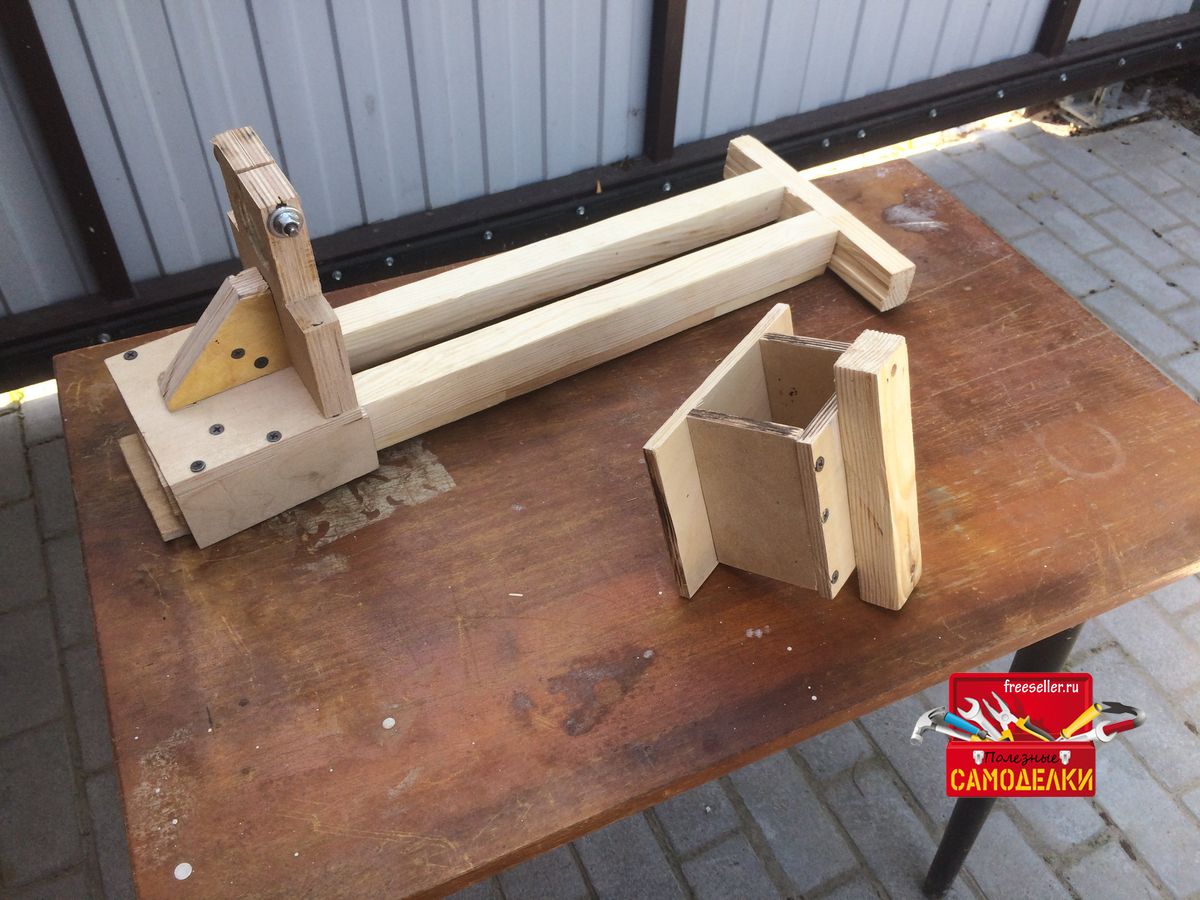

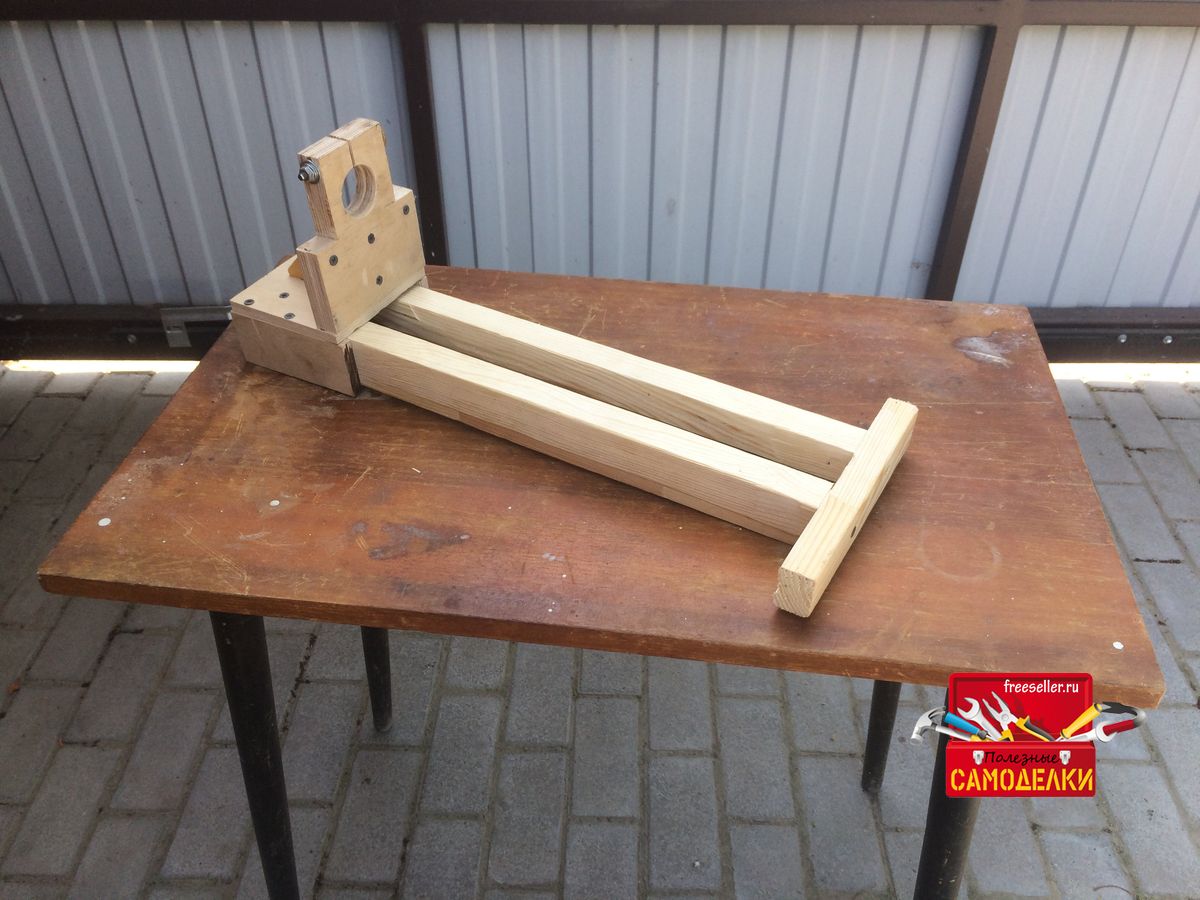

3. Из фанеры толщиной 10мм вырезал дощечки и саморезами собрал устройство крепления дрели. Установил его в левой части станины.

  Изготовление шлифовального станка из дрели и фанеры

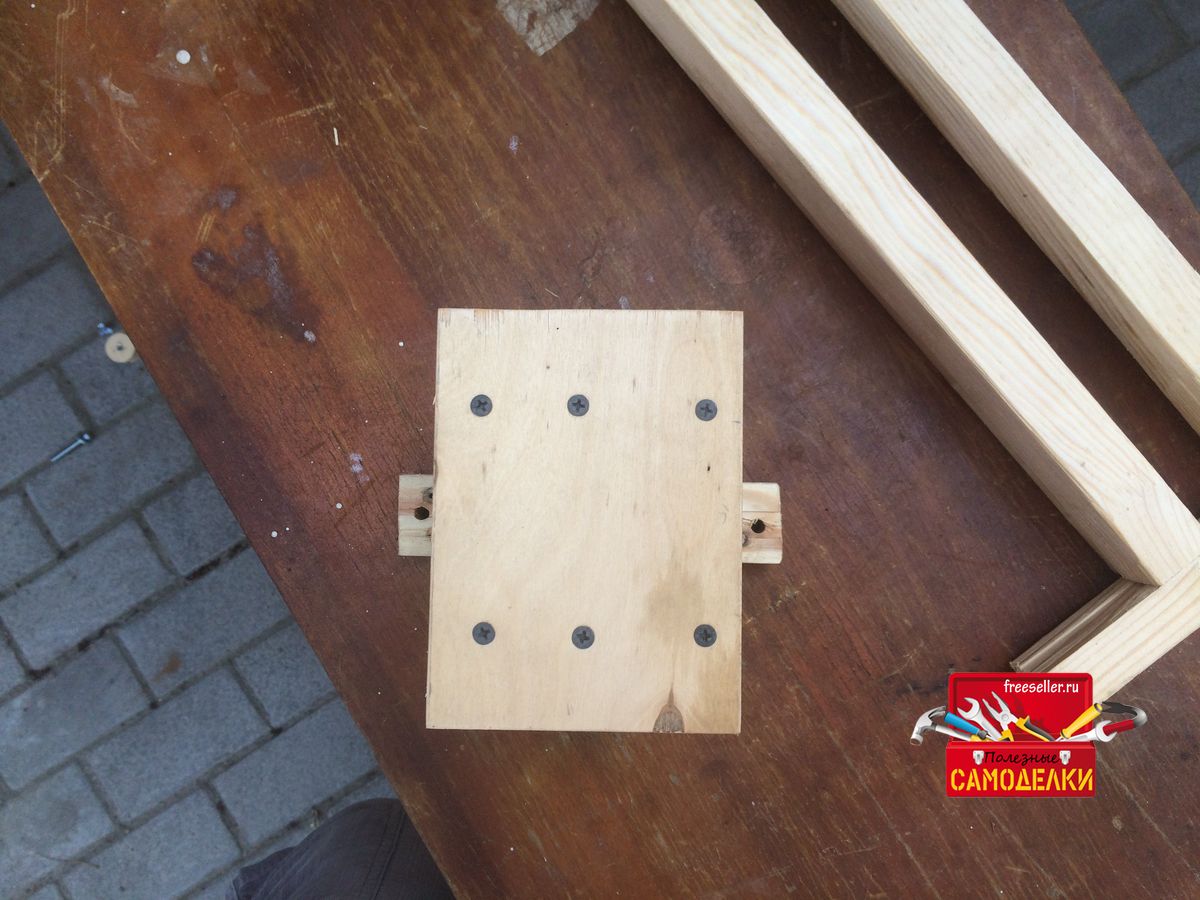

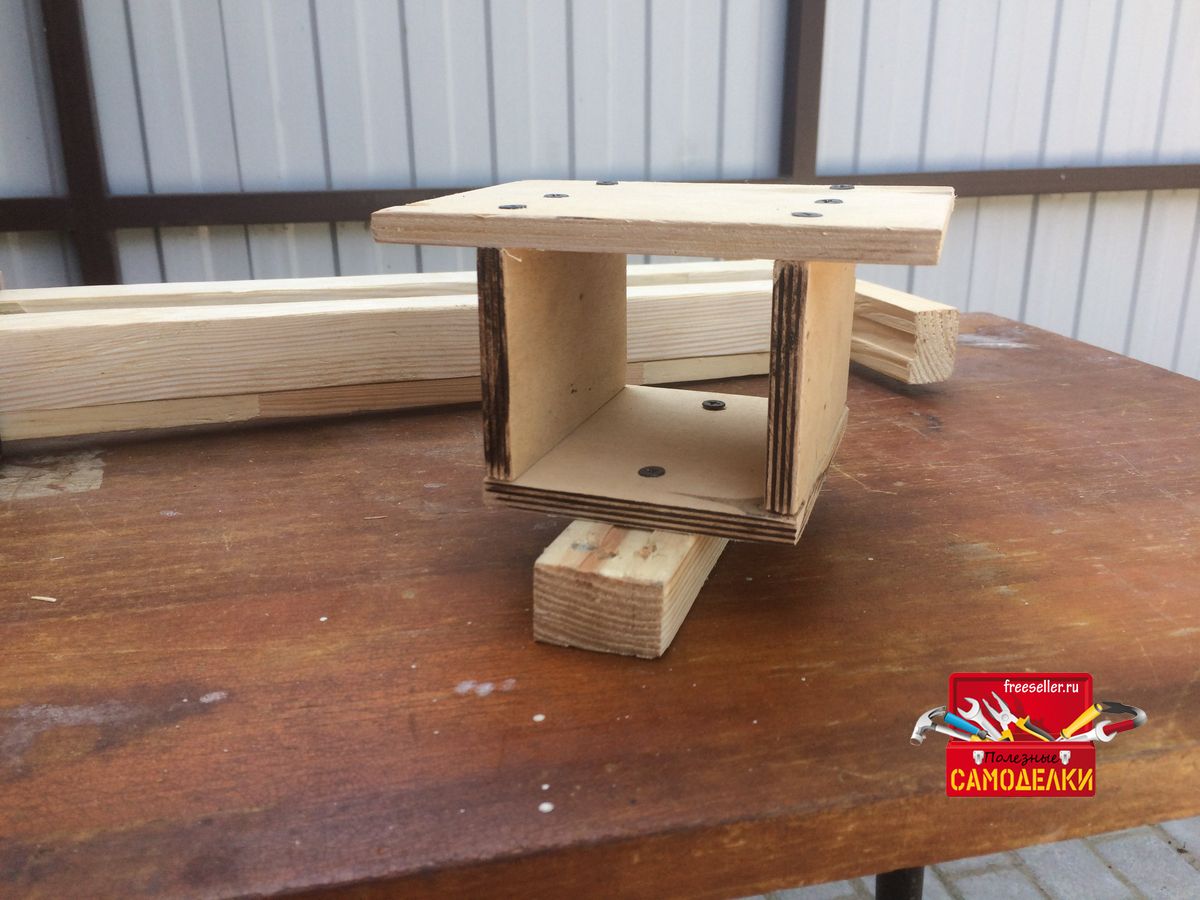

4. Из такой же фанеры и одного брусочка (30х30х200)мм изготовил опорную полку. Брусочек прикрепил снизу полки. В концах брусочка просверлил по одному отверстию для крепления полки к станине двумя специальным прижимными устройствами.

  Изготовление шлифовального станка из дрели и фанеры Изготовление шлифовального станка из дрели и фанеры Изготовление шлифовального станка из дрели и фанеры

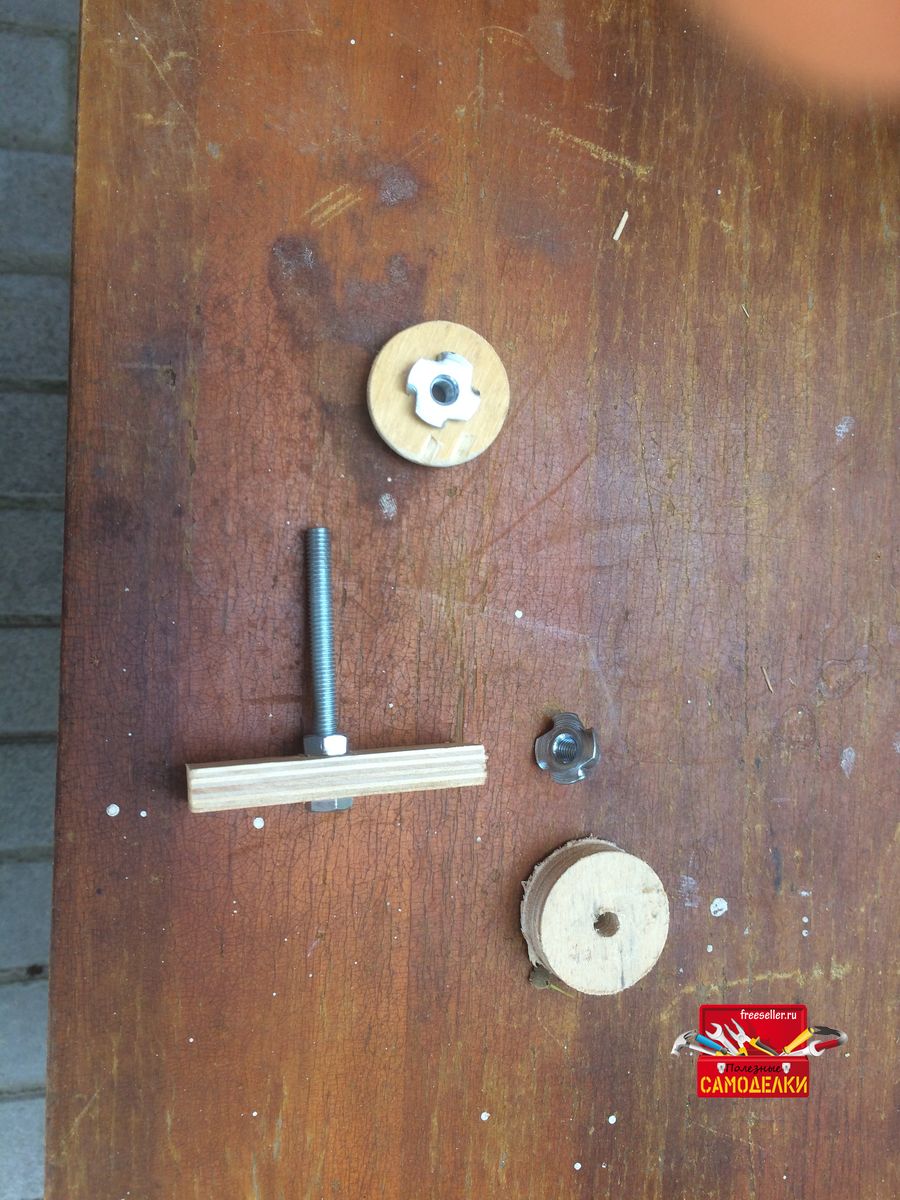

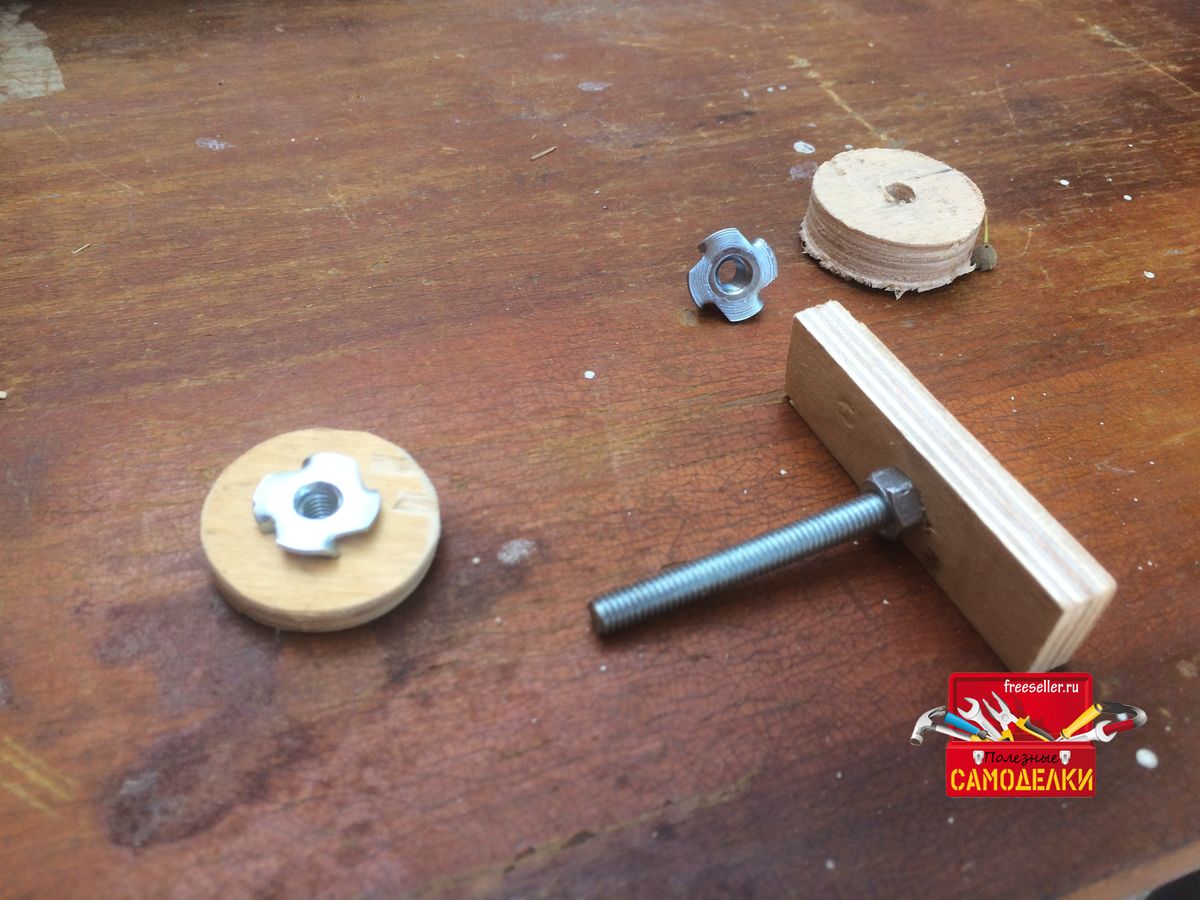

5. Изготовил специальные прижимные устройства крепления полки к станине.

  Изготовление шлифовального станка из дрели и фанеры Изготовление шлифовального станка из дрели и фанеры

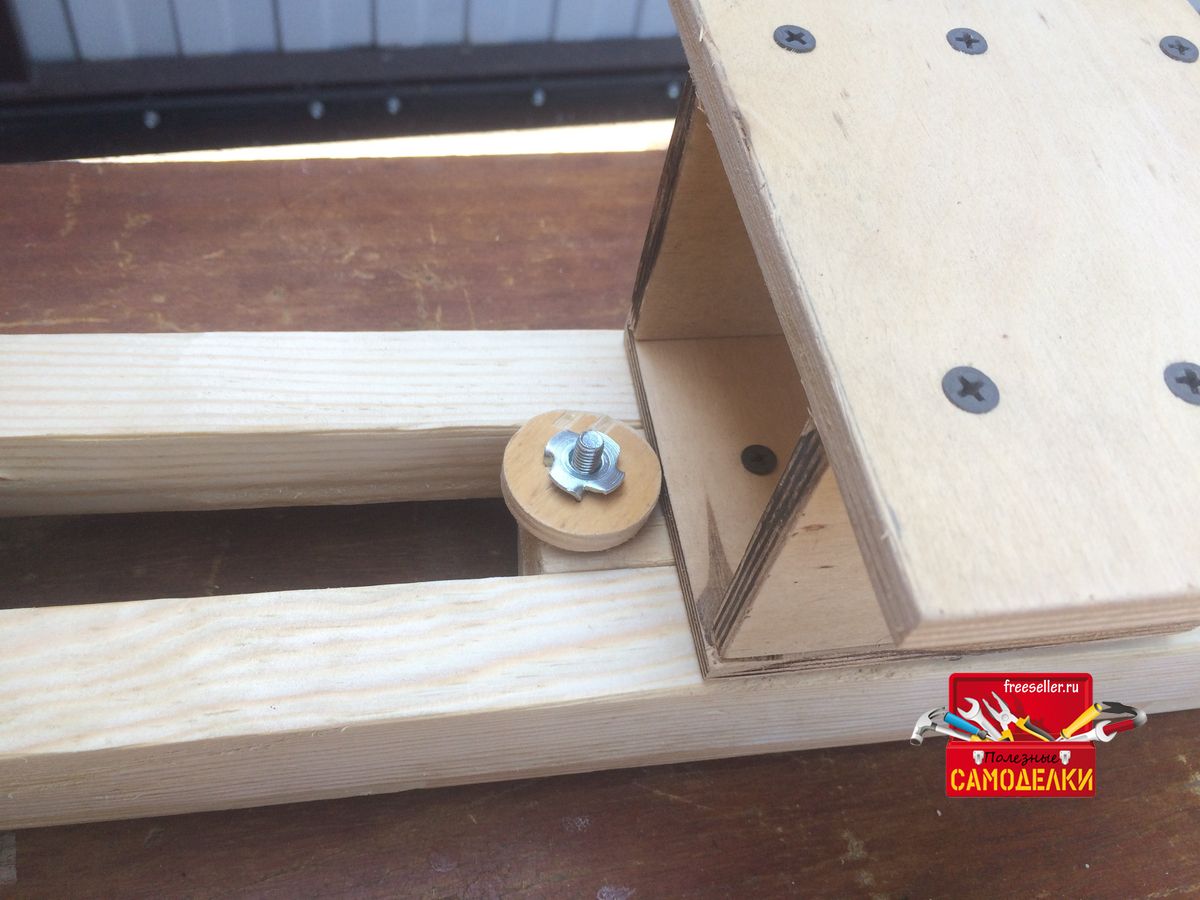

6. Закрепил полу к станине этими устройствами с двух сторон.

  Изготовление шлифовального станка из дрели и фанеры Изготовление шлифовального станка из дрели и фанеры

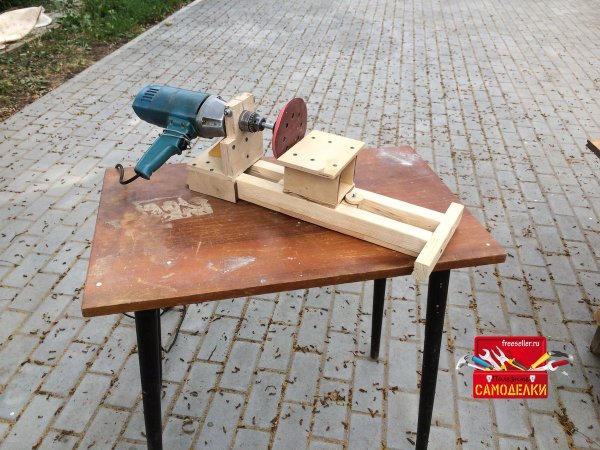

7. Собрал станок и вот что получилось.

  Самодельный шлифовальный станок из дрели и фанеры
