Привет всем самодельщикам, а также огородникам и садоводам!

Сейчас уже закончилось лето, однако у нас еще вовсю продолжается поливочный сезон, поскольку из-за продолжительной засухи, чуть ли не каждый день приходится поливать сад и огород, а также теплицы, тем более, что там еще растут и плодоносят огурцы и помидоры.
В результате, как ни странно, у нас сейчас в начале осени, идет более масштабный поливочный сезон, чем в начале лета. Так что нам даже не стало хватать бочек для нагревания воды. Поэтому мы решили задействовать еще одну бочку, которую купили еще в начале лета.
Ну, а для того, чтобы было удобно наполнять эту бочку водой, я решил сделать для нее еще один держатель для шланга, точно такой же, как я делал раньше для других бочек. Поэтому пользуясь случаем, хочу сегодня поделиться с читателями, идей такого держателя. Возможно, кому-нибудь пригодится.

Вообще надо сказать, что многие садоводы и огородники при наполнении бочек или иных емкостей водой, для ее отстоя и нагрева, часто сталкиваются с проблемой фиксации шланга. То есть, если просто опустить конец шланга в бочку и начать наливать воду, никак не закрепив шланг, он может просто выскочить из бочки и упасть на землю. В результате, ценная вода будет впустую литься на землю.
Для решения этой проблемы, конец шланга, опущенный в бочку, часто прижимают какими-нибудь досками или же просто опускают его поглубже до самого дна бочки. Однако такие меры зачастую весьма неудобны, да и не дают полной гарантии, что шланг не выскочит из бочки.

Простой держатель садового шланга для наливания бочки
Поэтому я уже давно стал применять для фиксации шланга очень простые держатели, сделанные из деревянной дощечки и стального уголка. Причем для каждой бочки у меня используется свой держатель, который я втыкаю в землю рядом с бочкой и надеваю на него шланг, при помощи специальной скобы.

Такая скоба делается из толстой нержавеющей проволоки и прикручивается к шлангу при помощи изоляционной ленты.

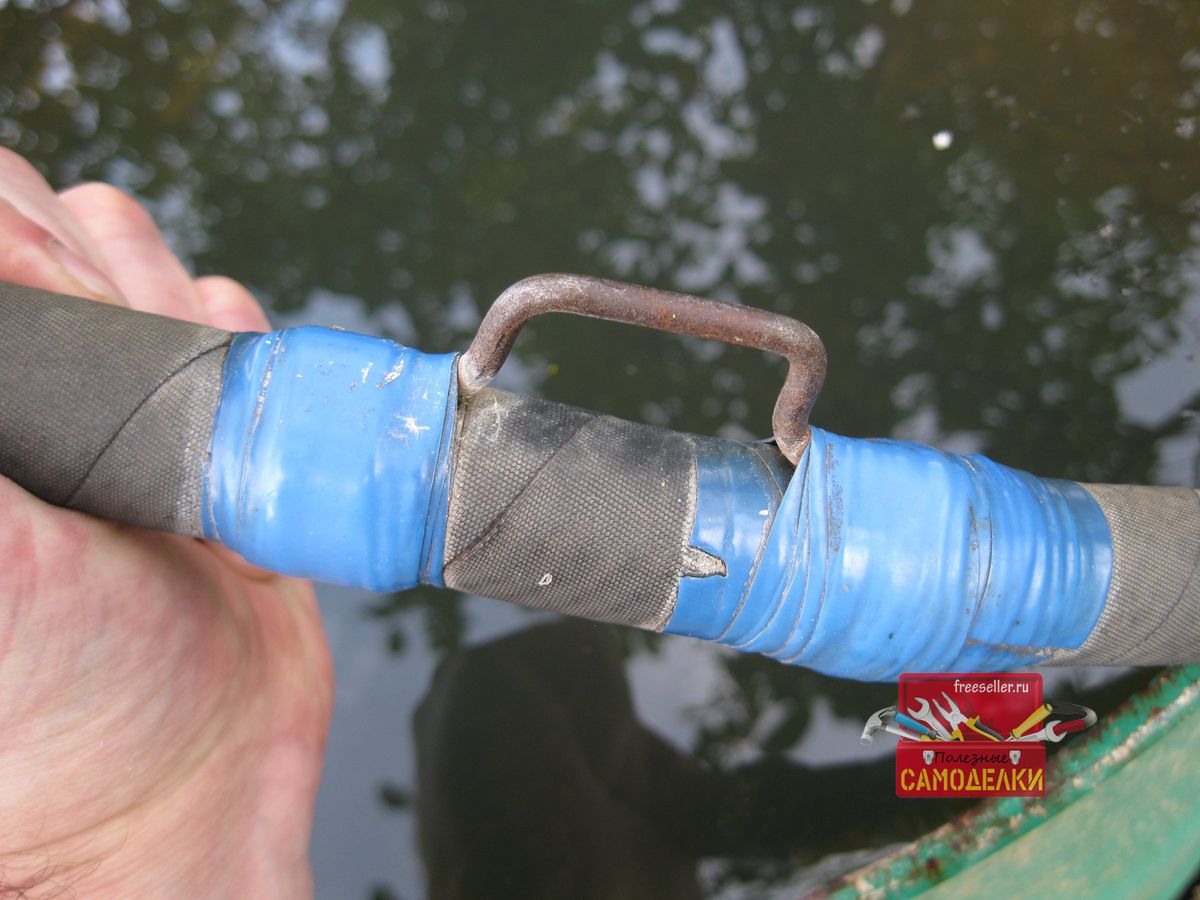

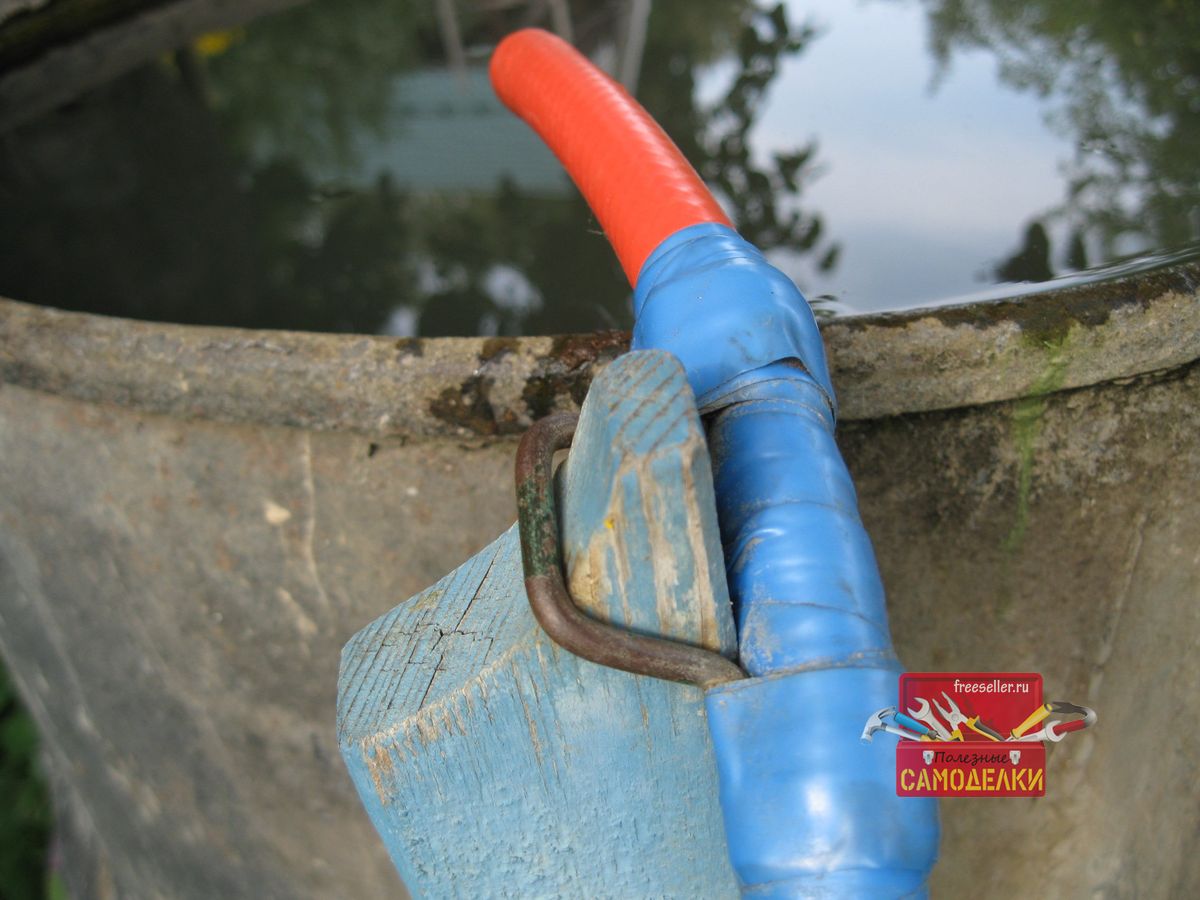

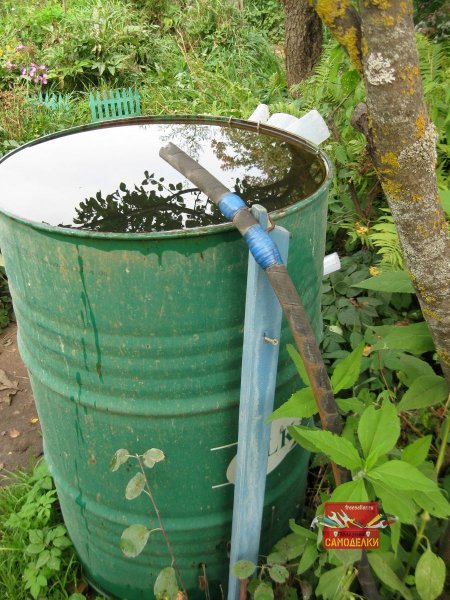

Вот так выглядит подобная скоба на одном из шлангов.

Простой держатель садового шланга для наливания бочки

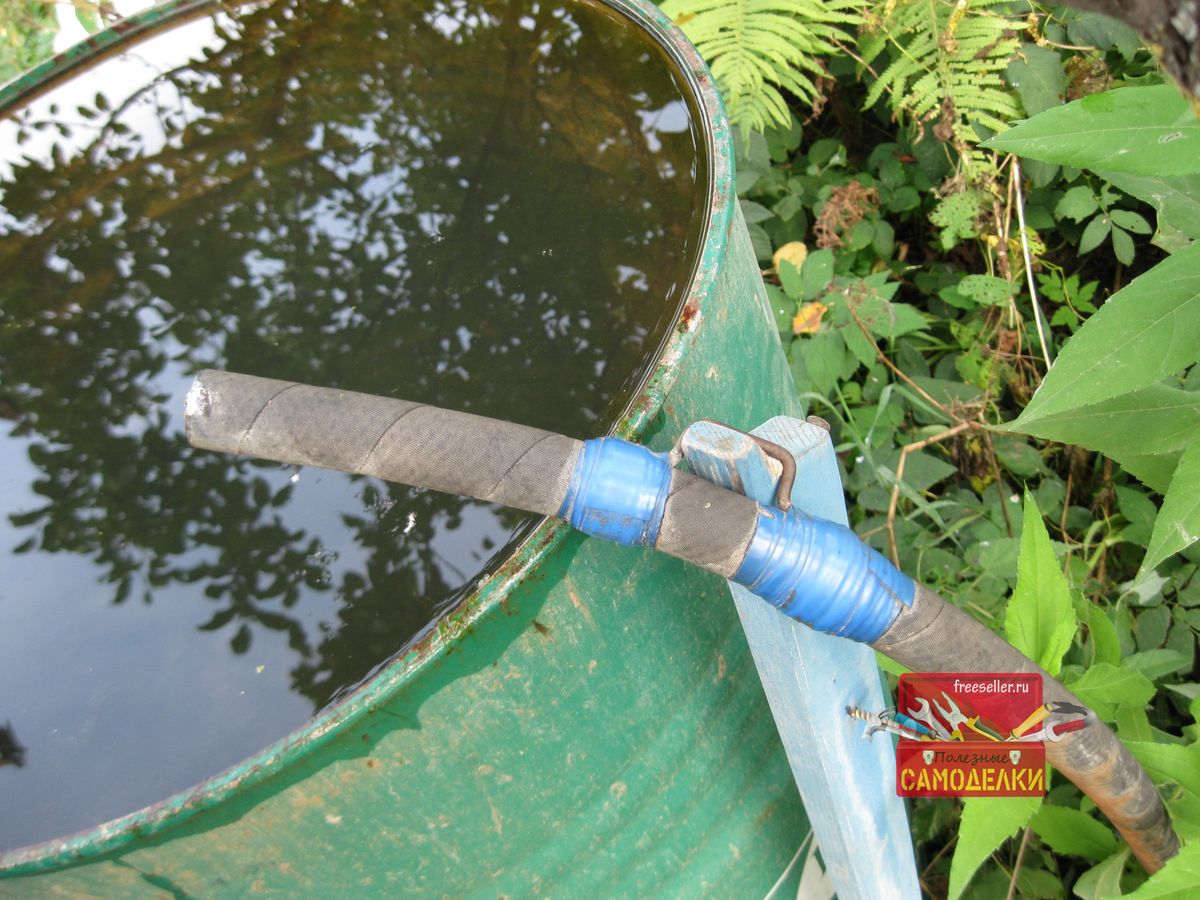

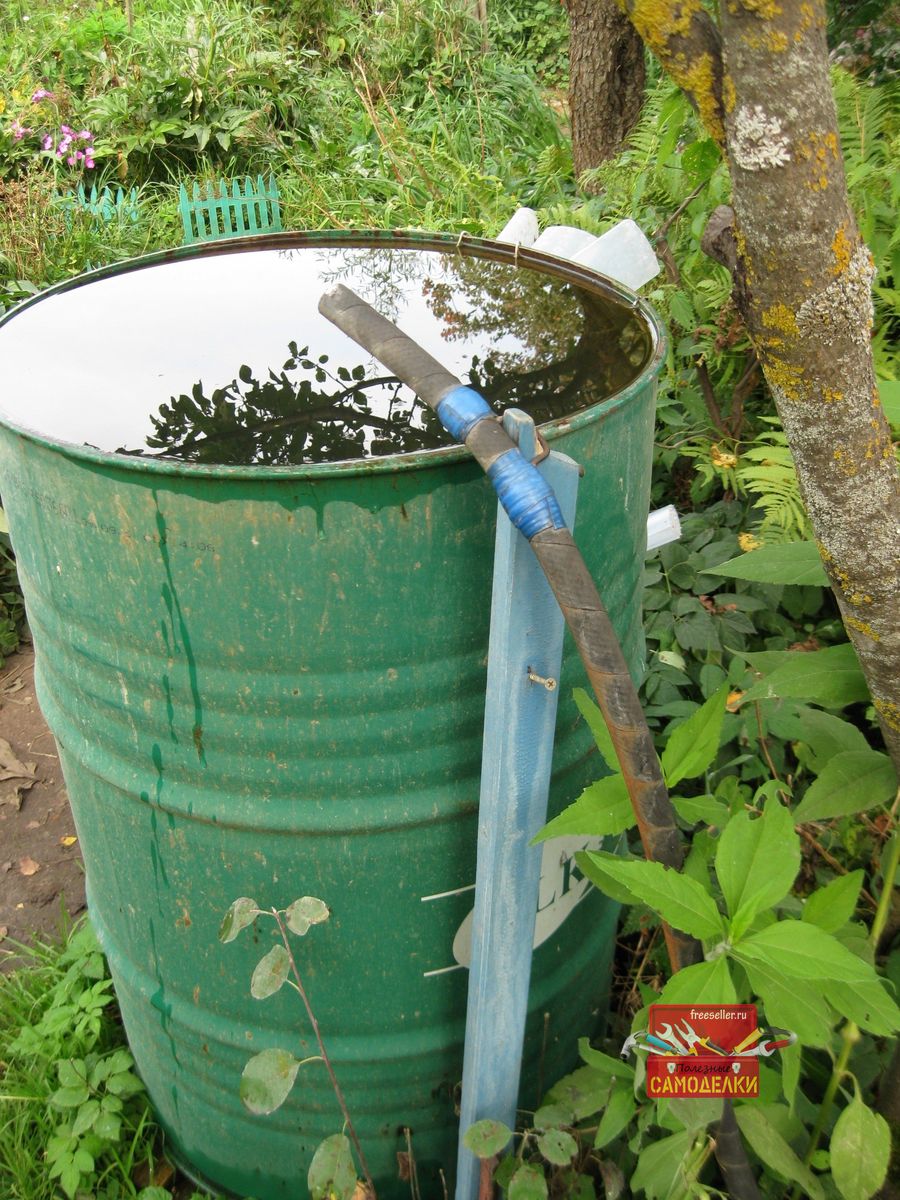

А вот так она надевается на держатель, воткнутый в землю рядом с бочкой.

Простой держатель садового шланга для наливания бочки
Простой держатель садового шланга для наливания бочки

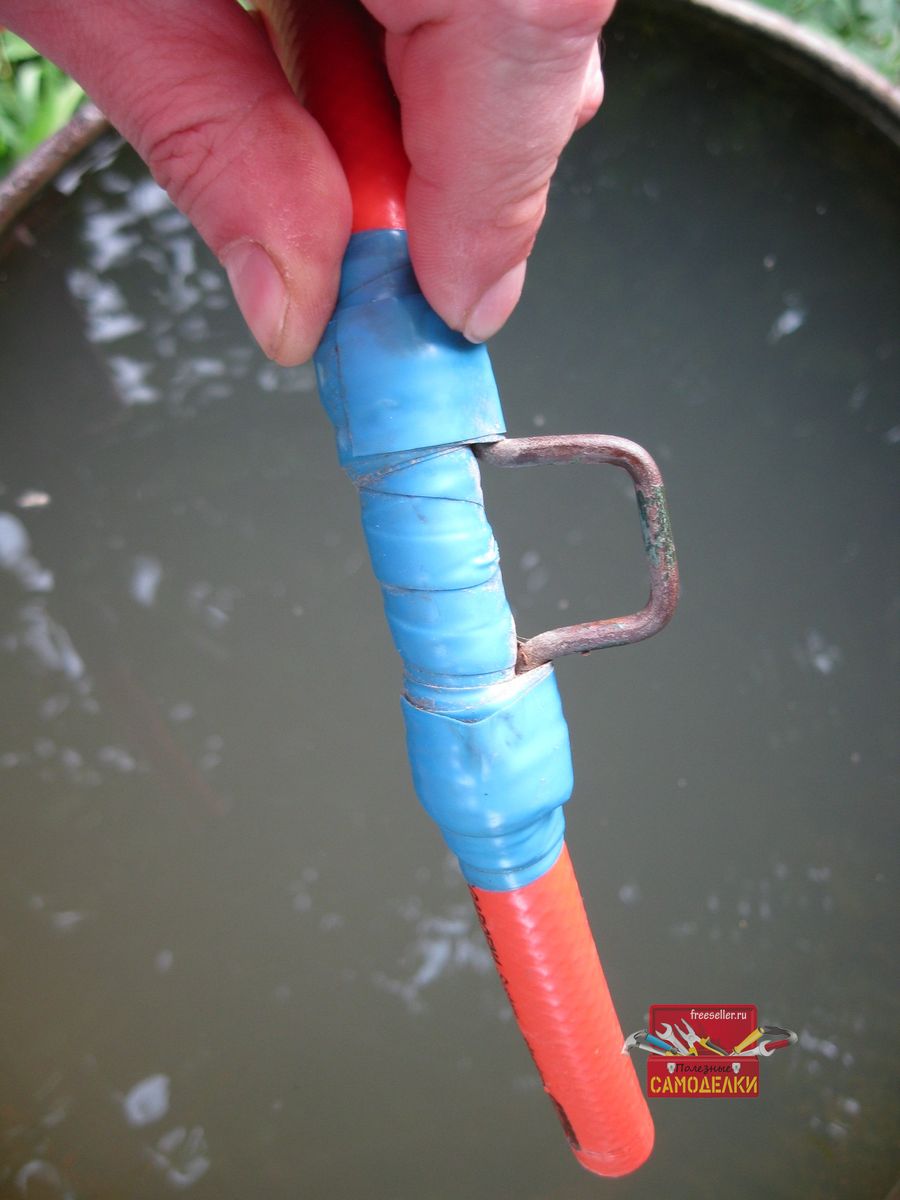

А вот подобная скоба уже на другом шланге.

Простой держатель садового шланга для наливания бочки
Она точно также надевается на держатель у бочки.

Простой держатель садового шланга для наливания бочкиПростой держатель садового шланга для наливания бочки
Как показывает практика, такой способ фиксации шланга очень удобен. Во-первых, конец шланга очень надежно держится и уже никуда не соскочит с держателя. А во-вторых, в случае необходимости, шланг очень легко снимается с держателя, например, для переноса его в другое место или для полива огорода прямо из шланга.


Изготовление держателя


Ну, а сейчас я покажу, как делается такой держатель.

Для его изготовления, нам понадобятся следующие принадлежности:

Материалы и крепежные элементы:

  • Деревянная дощечка толщиной 2-2,5 см, шириной 4 см, и длиной 80-90 см.
  • Отрезок стального уголка 25х25 мм, длиной 40-45 см.
  • Два шурупа по дереву 4х20 мм.

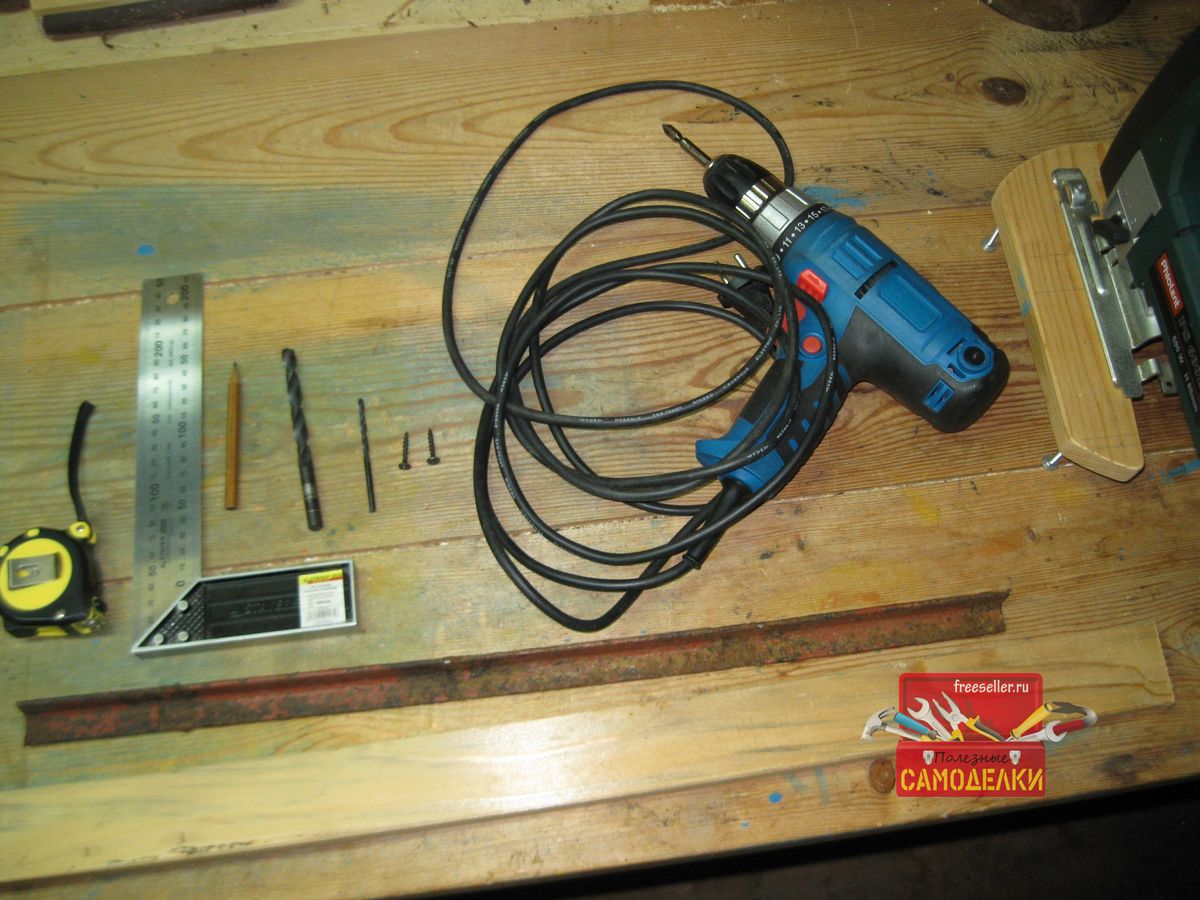

Инструменты:

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
  • Электролобзик с пилкой для фигурного реза.
  • Электродрель-шуруповерт.
  • Сверла по металлу диаметром 4 мм, и 8 мм.
  • Отверточная бита РН2, для заворачивания шурупов.
  • Наждачная бумага.
Инструменты

Порядок изготовления держателя

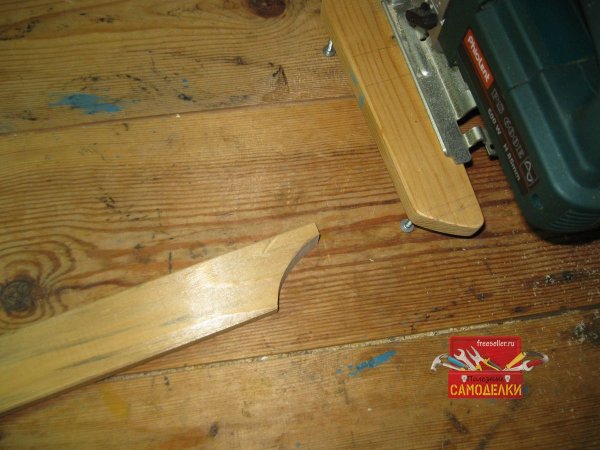

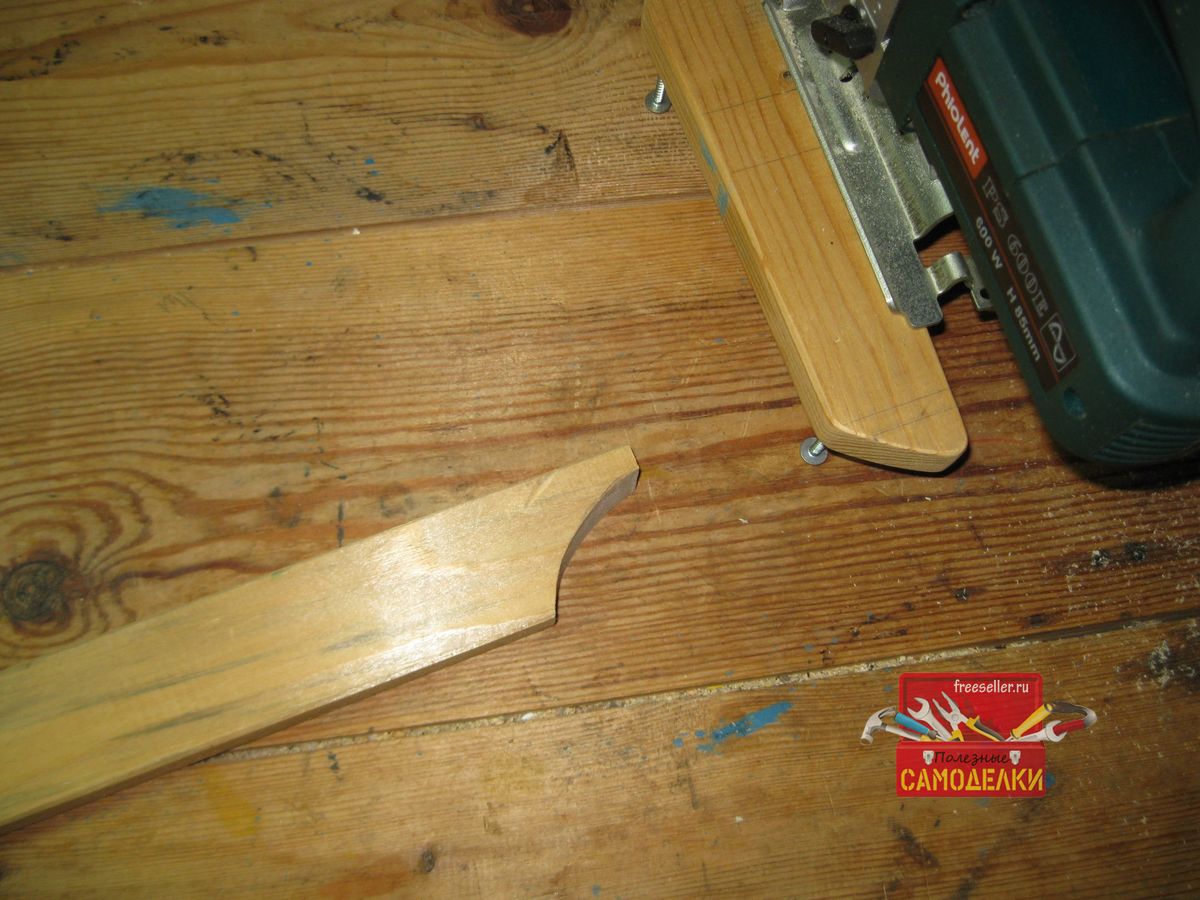

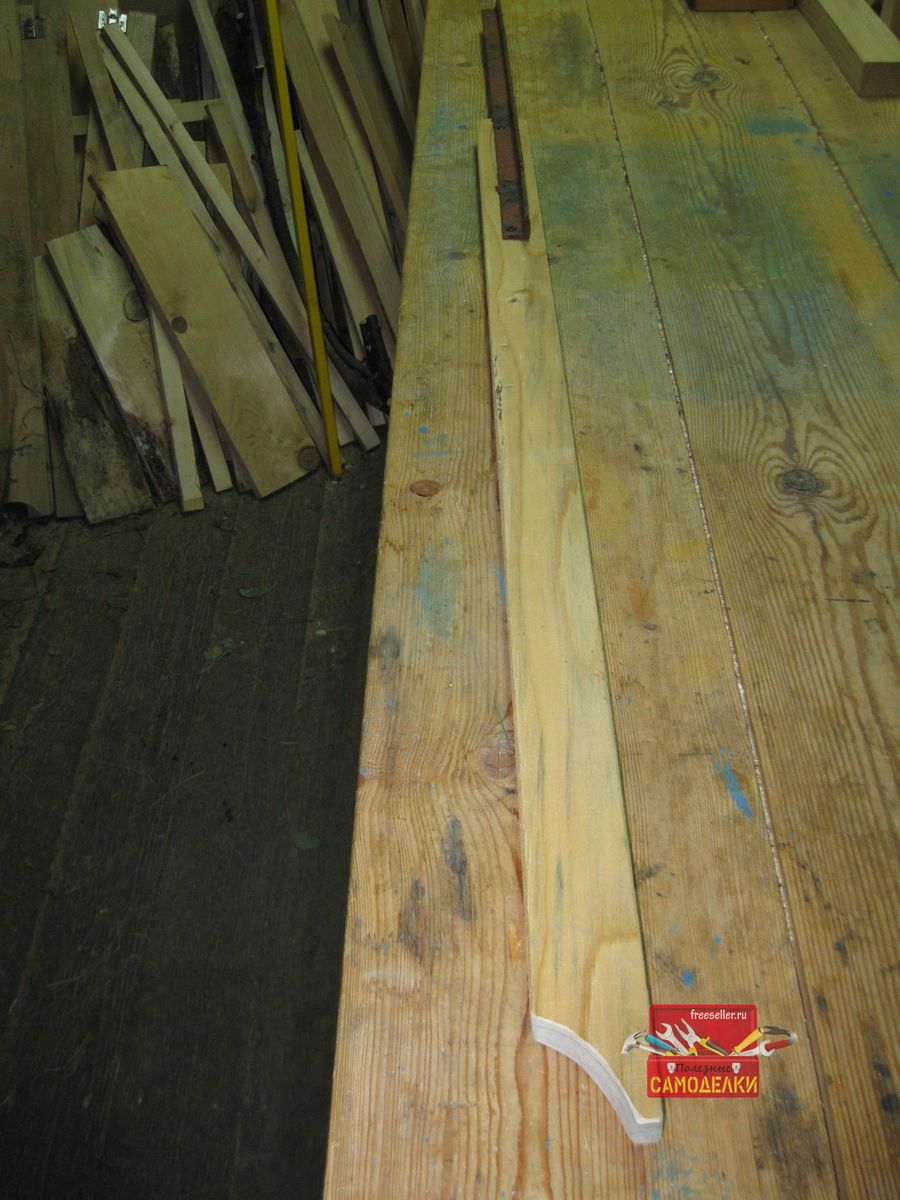

Сначала отпиливаем дощечку необходимой длины, а на одном из ее концов, делаем вот такой изогнутый спил для надевания проволочной скобы шланга.


Изготовление держателя для садового шланга для наливания бочки
Далее, сверлим в стальном уголке два сквозных отверстия диаметром 4 мм. Одно отверстие делаем на самом конце уголка, а другое примерно через 20 см.

Изготовление держателя для садового шланга для наливания бочки

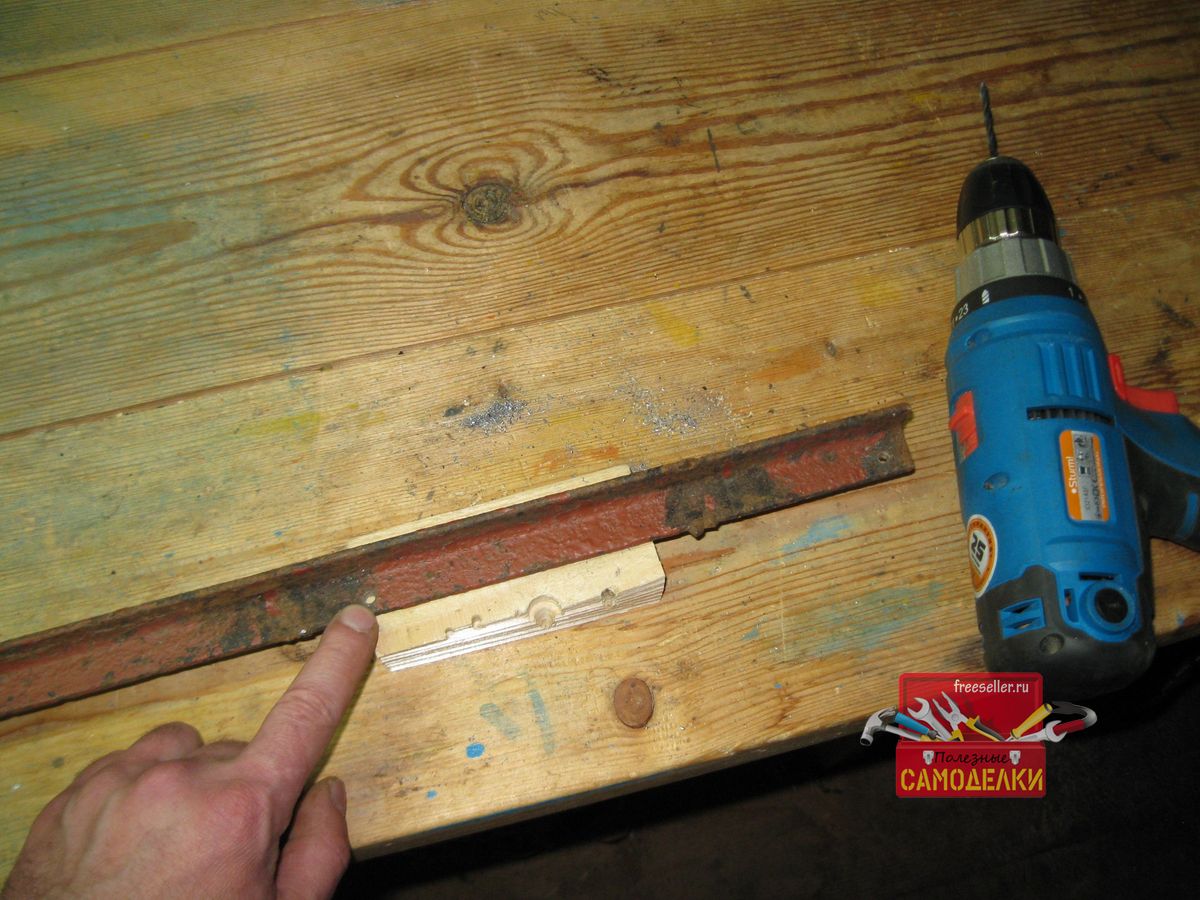

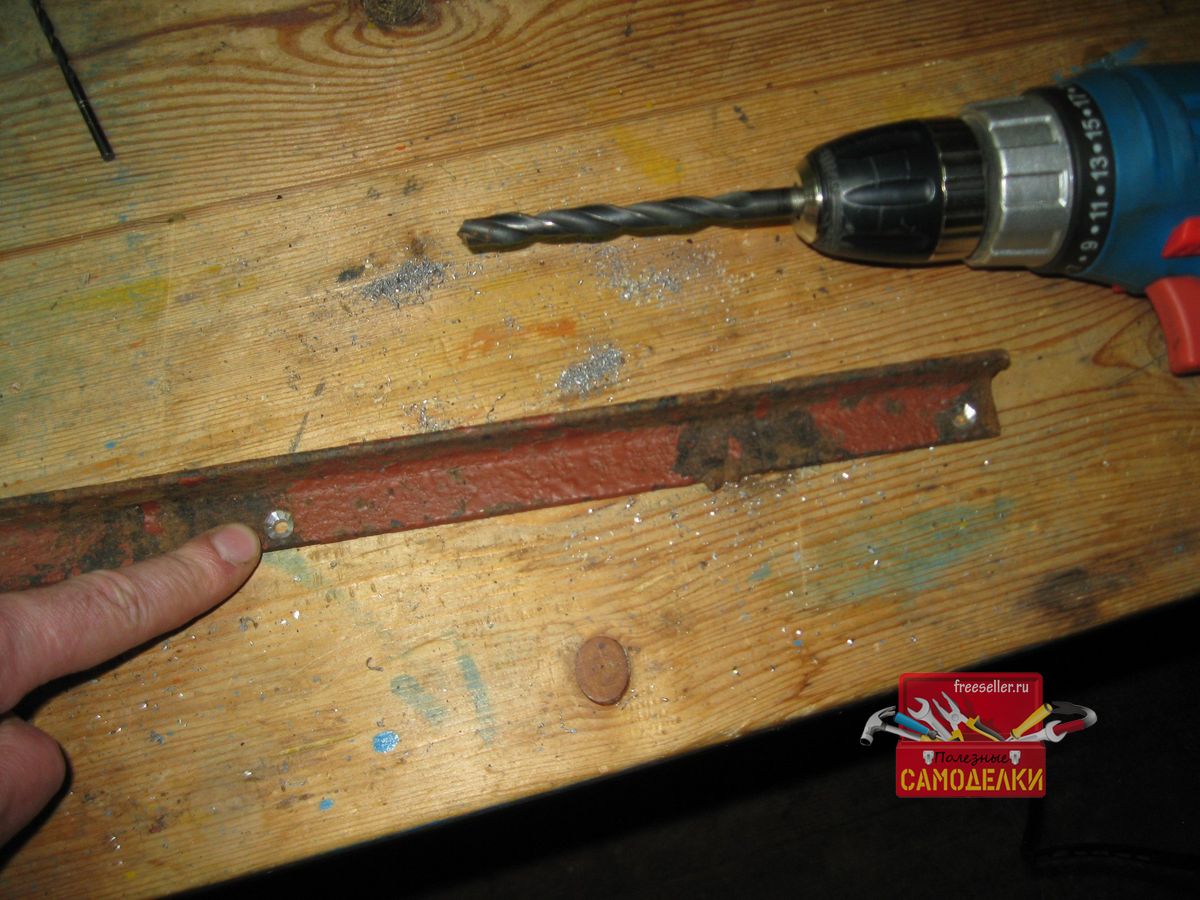

Затем при помощи сверла по металлу диаметром 8 мм, раззенковываем эти отверстия под потайные головки шурупов.
Изготовление держателя для садового шланга для наливания бочки

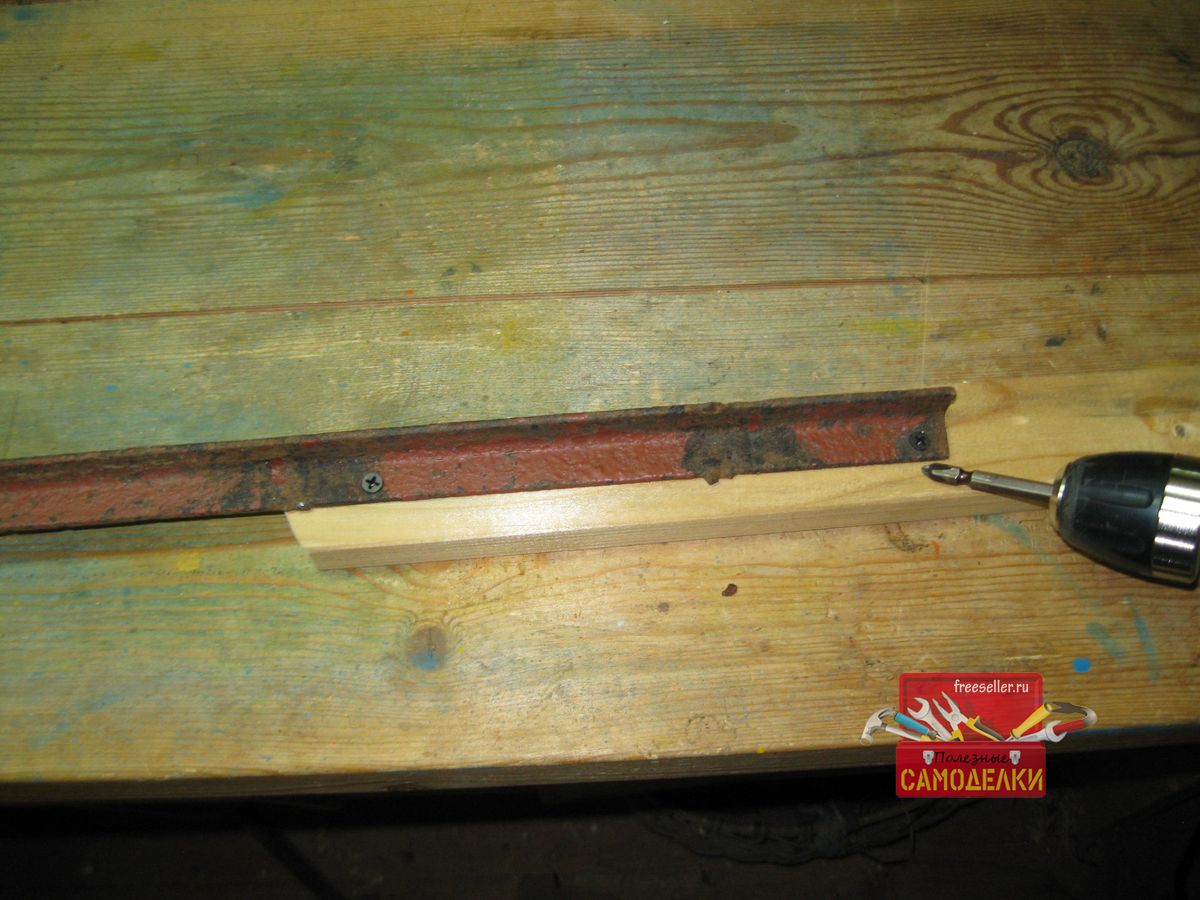

Теперь остается прикрутить уголок шурупами к нижней части дощечки.

Изготовление держателя для садового шланга для наливания бочки

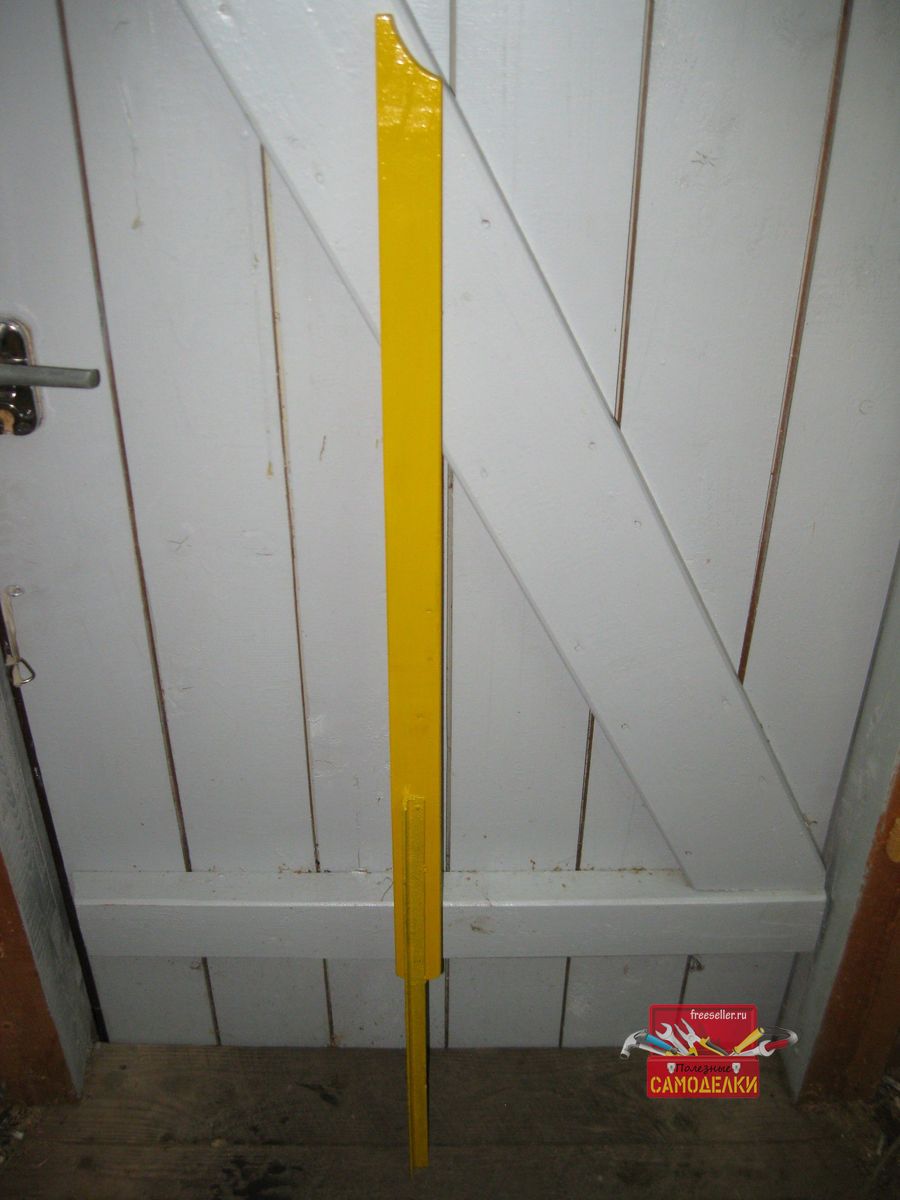

И вот наш держатель готов!

Изготовление держателя для садового шланга для наливания бочки

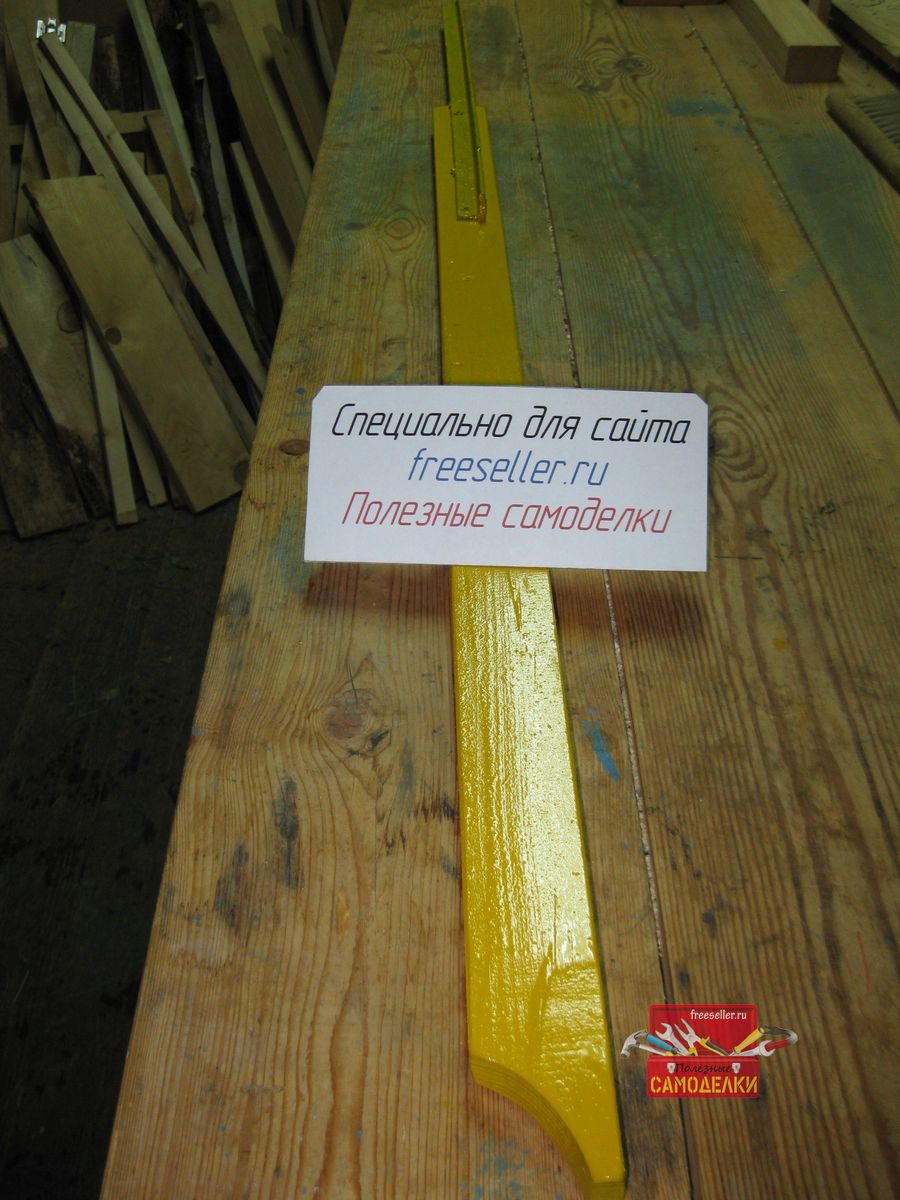

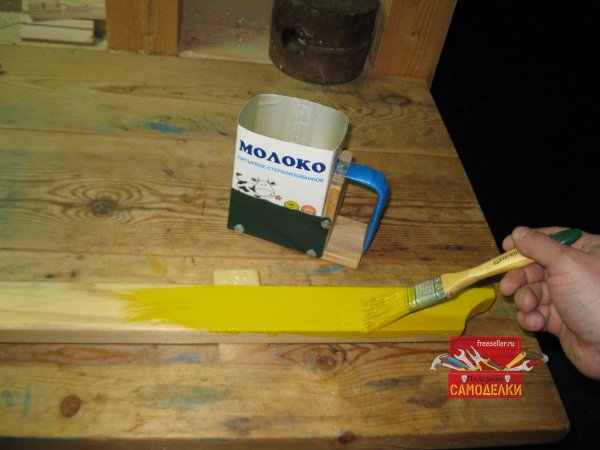

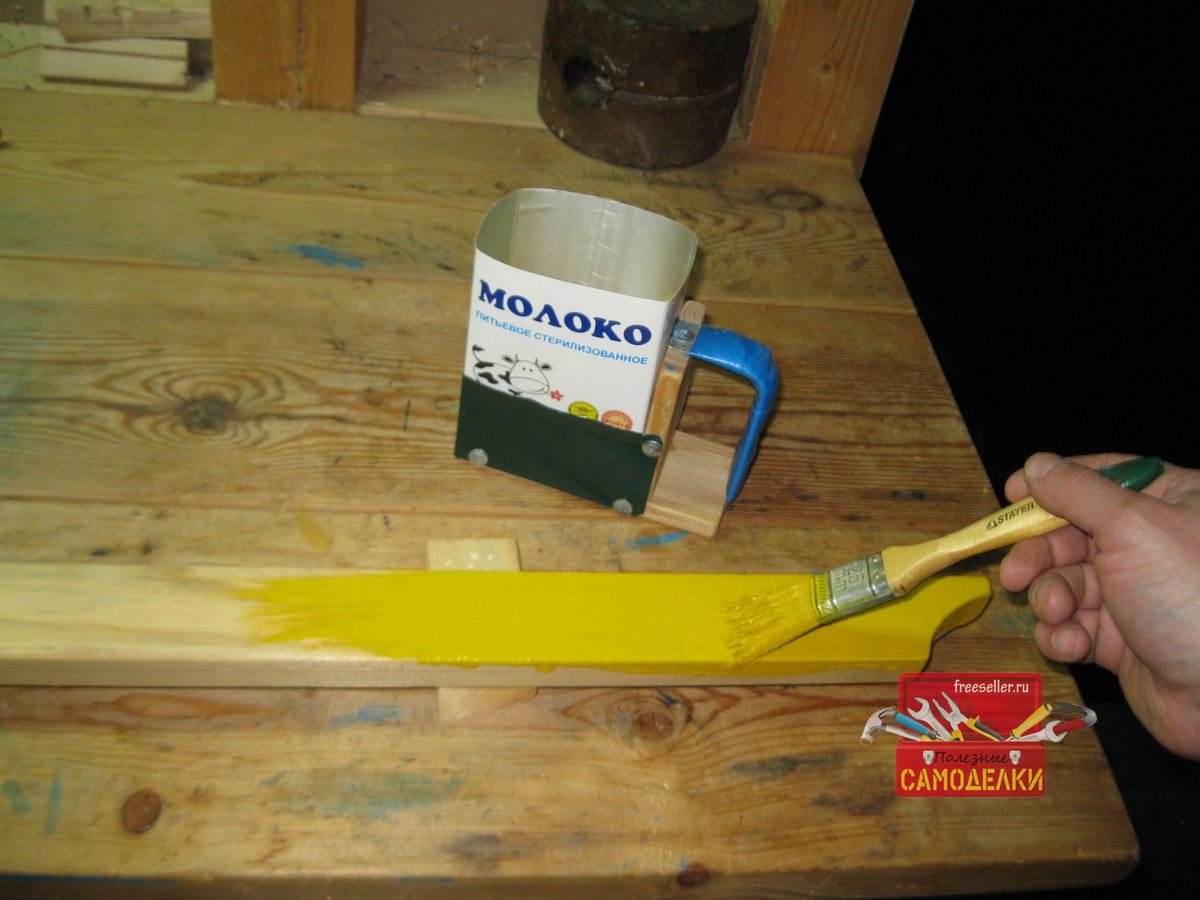

Однако его еще очень желательно покрасить. Для того чтобы его было хорошо видно, я выбрал желтую краску.

Изготовление держателя для садового шланга для наливания бочки

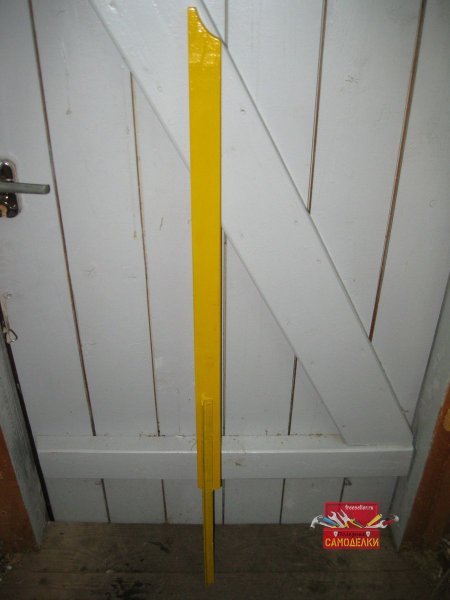

И вот наш держатель готов окончательно!
Изготовление держателя для садового шланга для наливания бочкиИзготовление держателя для садового шланга для наливания бочки

Использование держателя

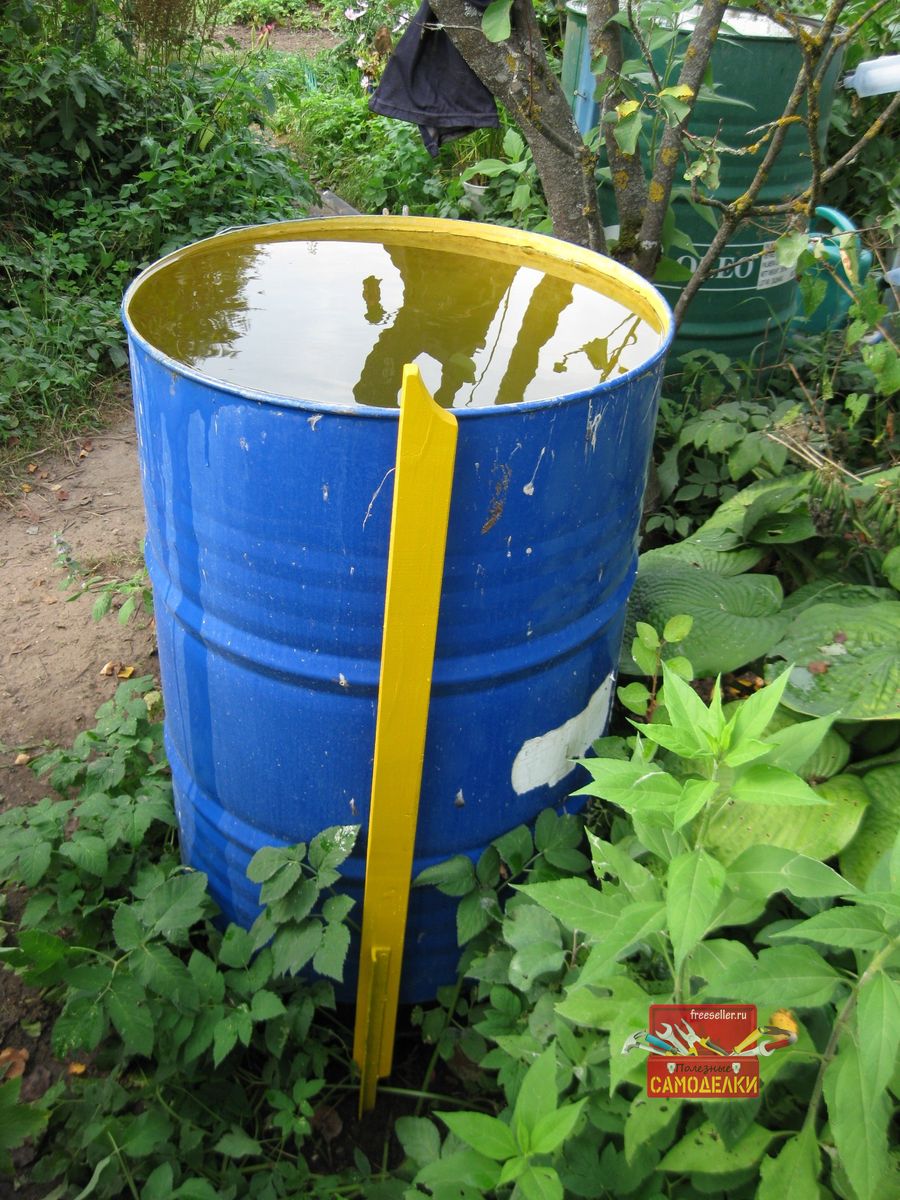

Теперь осталось установить его рядом с бочкой, воткнув в землю уголок.

Изготовление держателя для садового шланга для наливания бочки

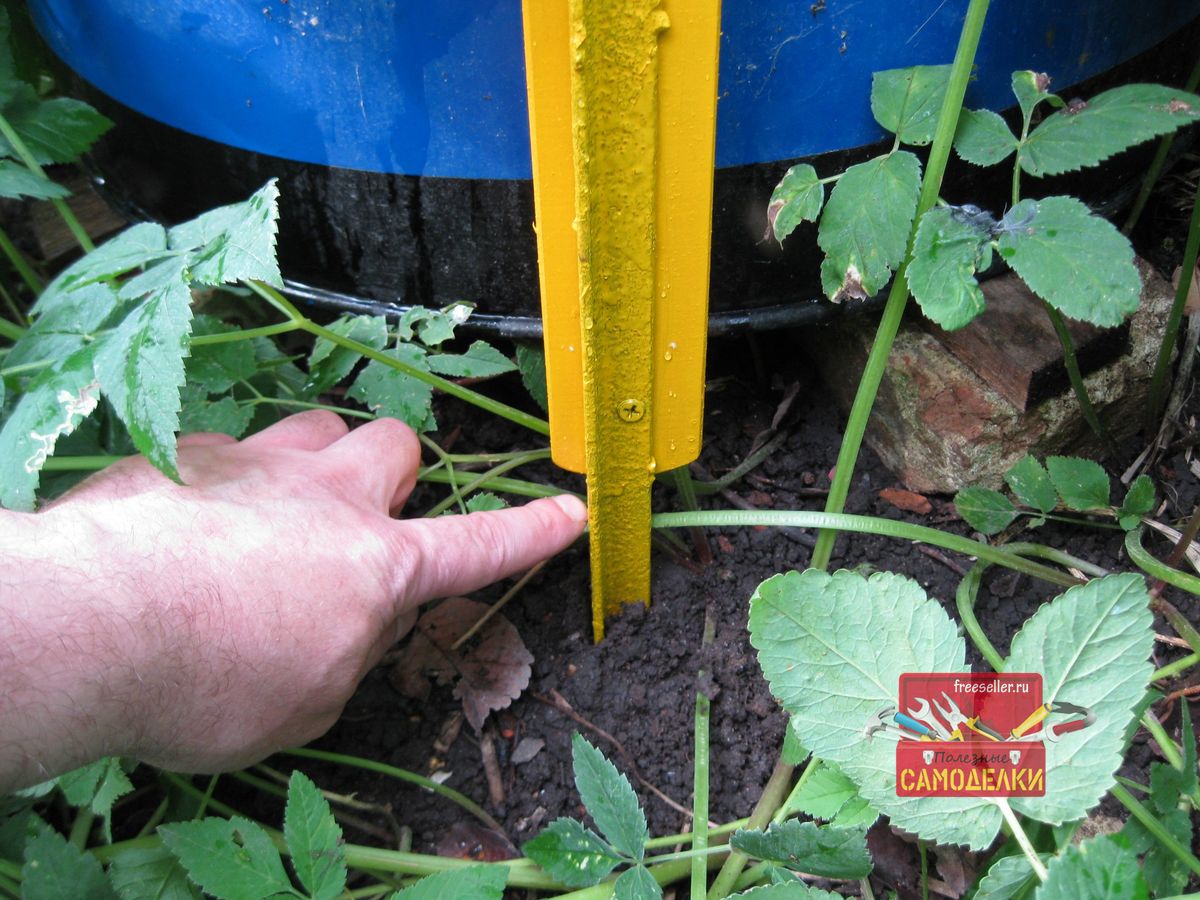

Чтобы деревянная дощечка держателя не гнила, она не должна доходить до земли на 4-5 см.

Изготовление держателя для садового шланга для наливания бочки
Ну и теперь надеваем шланг на держатель.

Изготовление держателя для садового шланга для наливания бочкиИзготовление держателя для садового шланга для наливания бочки

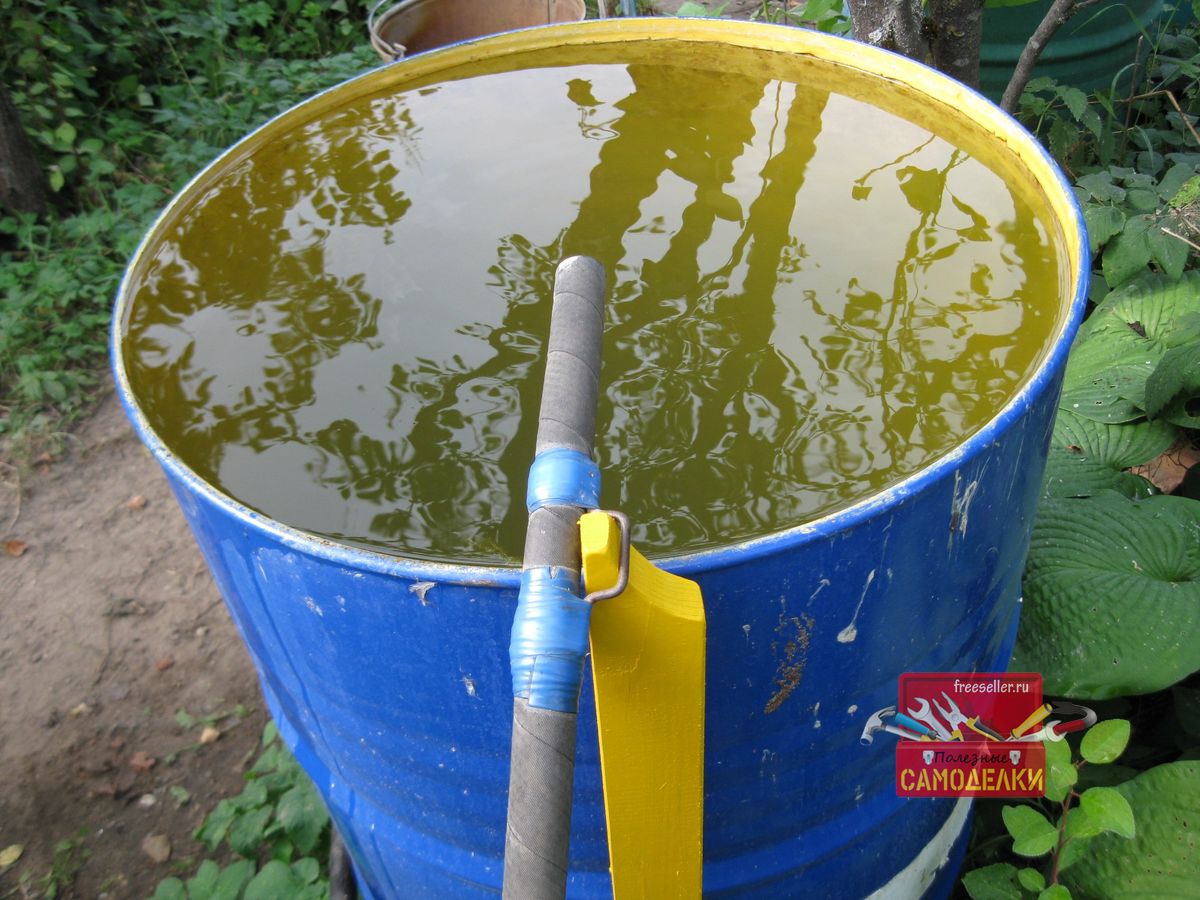

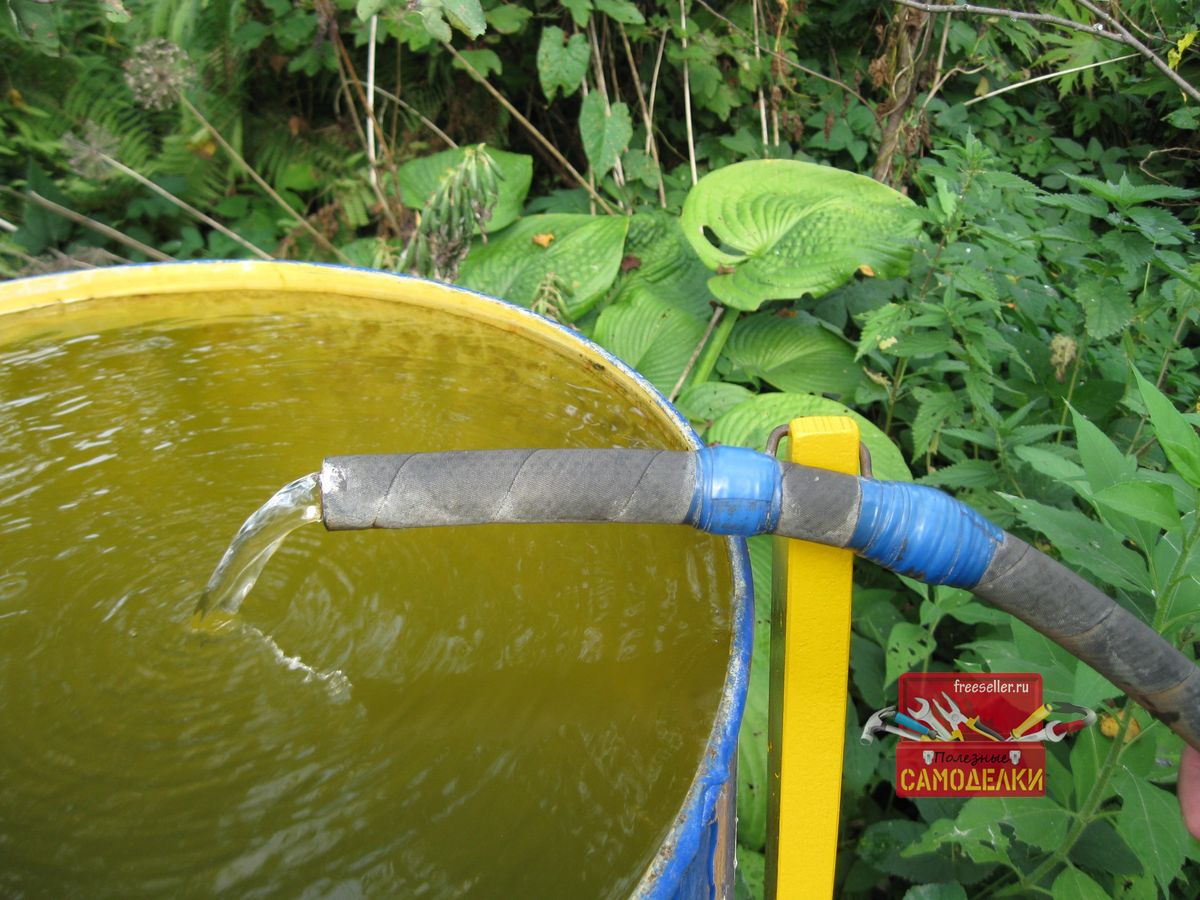

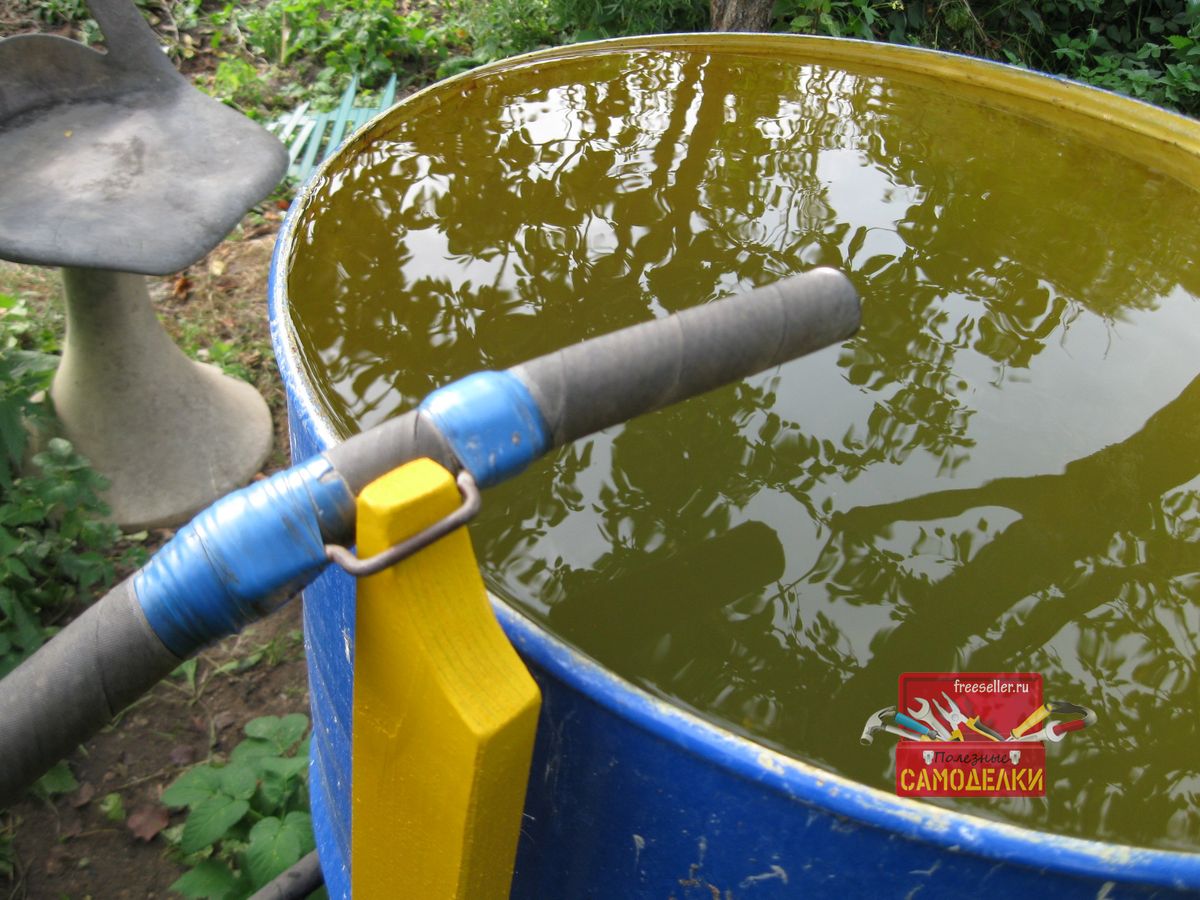

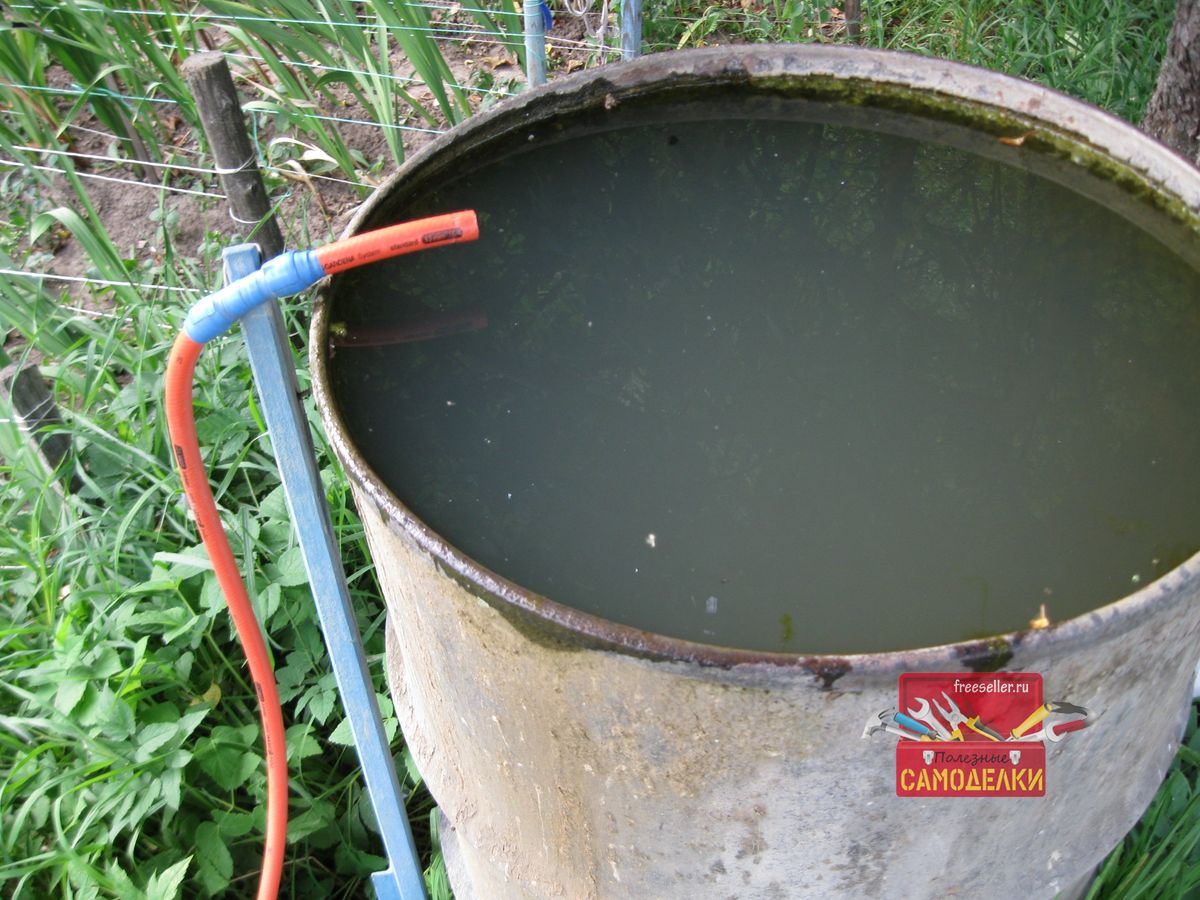

Конец шланга надежно зафиксирован, так что можно включать воду для наливания бочки.

Изготовление держателя для садового шланга для наливания бочки

Дополнительные применения

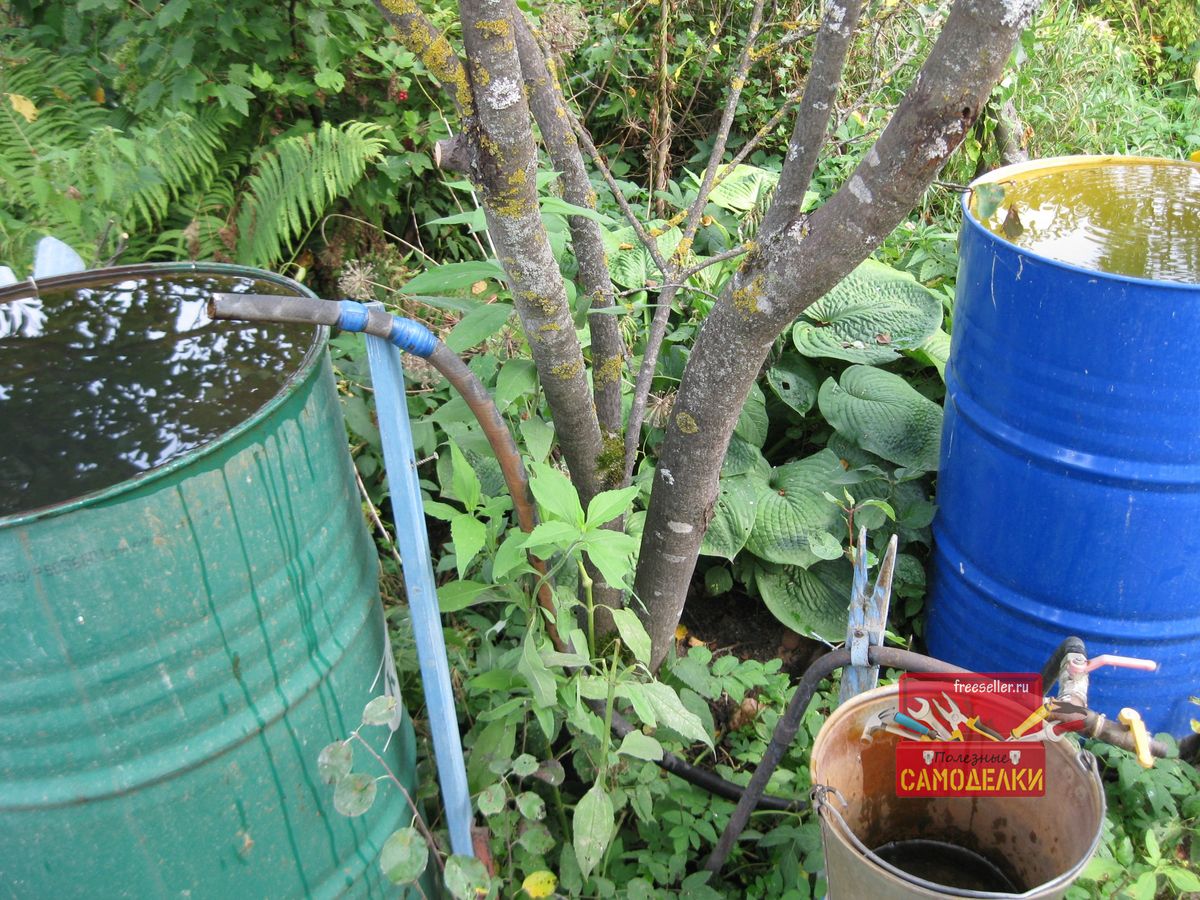

Кстати, у меня, теперь, получилось так, что поскольку две бочки, старая и новая стоят недалеко друг от друга, то наливать их можно одним и тем же шлангом, просто перекидывая его с одного держателя на другой, что весьма удобно.

Изготовление держателя для садового шланга для наливания бочки

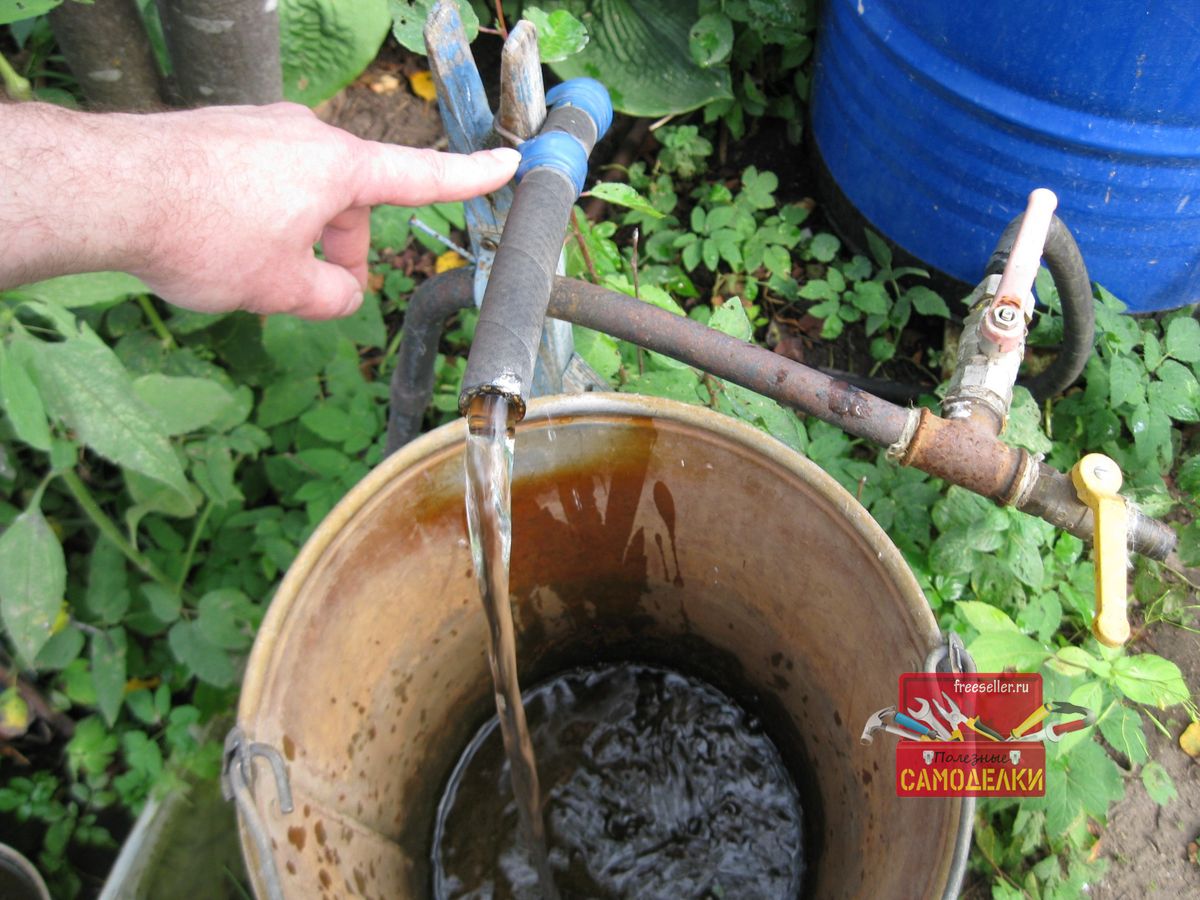

Кроме того, этот же шланг, надевается еще и на третий невысокий держатель рядом с ведром.
В этом случае конец шланга выступает в роли излива обычного водопроводного крана, поскольку над ведром можно мыть руки или же при необходимости можно быстро помыть что-нибудь еще, например, овощи, фрукты или ягоды.

Изготовление держателя для садового шланга для наливания бочки
Когда поливочный сезон закончится, все держатели можно будет вытащить из земли, почистить и убрать в сарай на хранение до следующего сезона.

Ну и на этом у меня все! Всем пока и удачи в борьбе за урожай!
