Power bank в фотобарабане своими руками

Как изготовить самодельный Power bank (внешний аккумулятор) из фоторбарабана от старого картриджа.
Когда думаешь о долгой работе гаджета автономно, то сразу приходит в голову Power bank. Магазины предоставляют большое разнообразие данных устройств. Форма, цвет, емкость батареи. Но для самодельщика самое ценное - это устройство сделанное своими руками.

Power bank из фотобарабана своими руками

Главный вопрос - какой сделать корпус для Power bank?

На глаза попался изживший свое картридж лазерного принтера. Ремонт его не выгоден экономически.

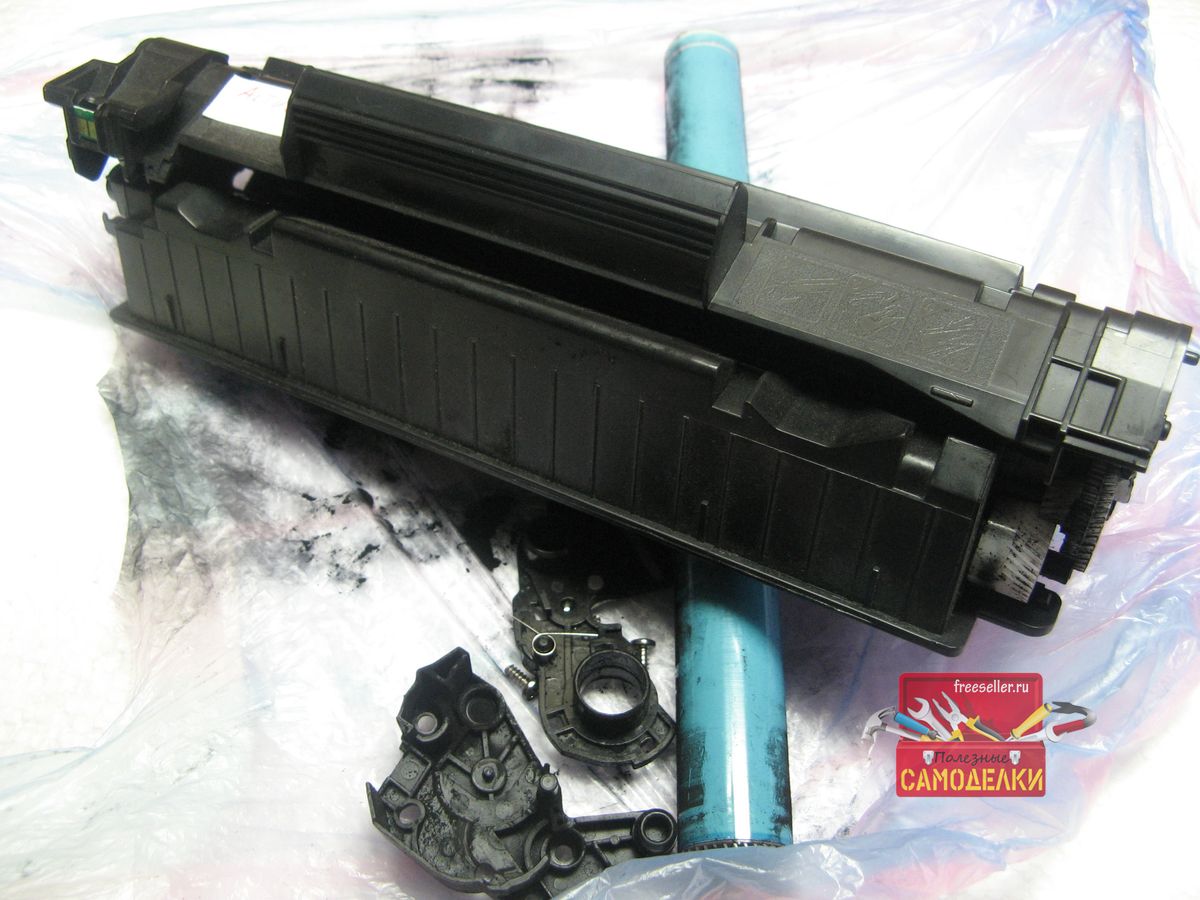

Картридж от лазерного принтера

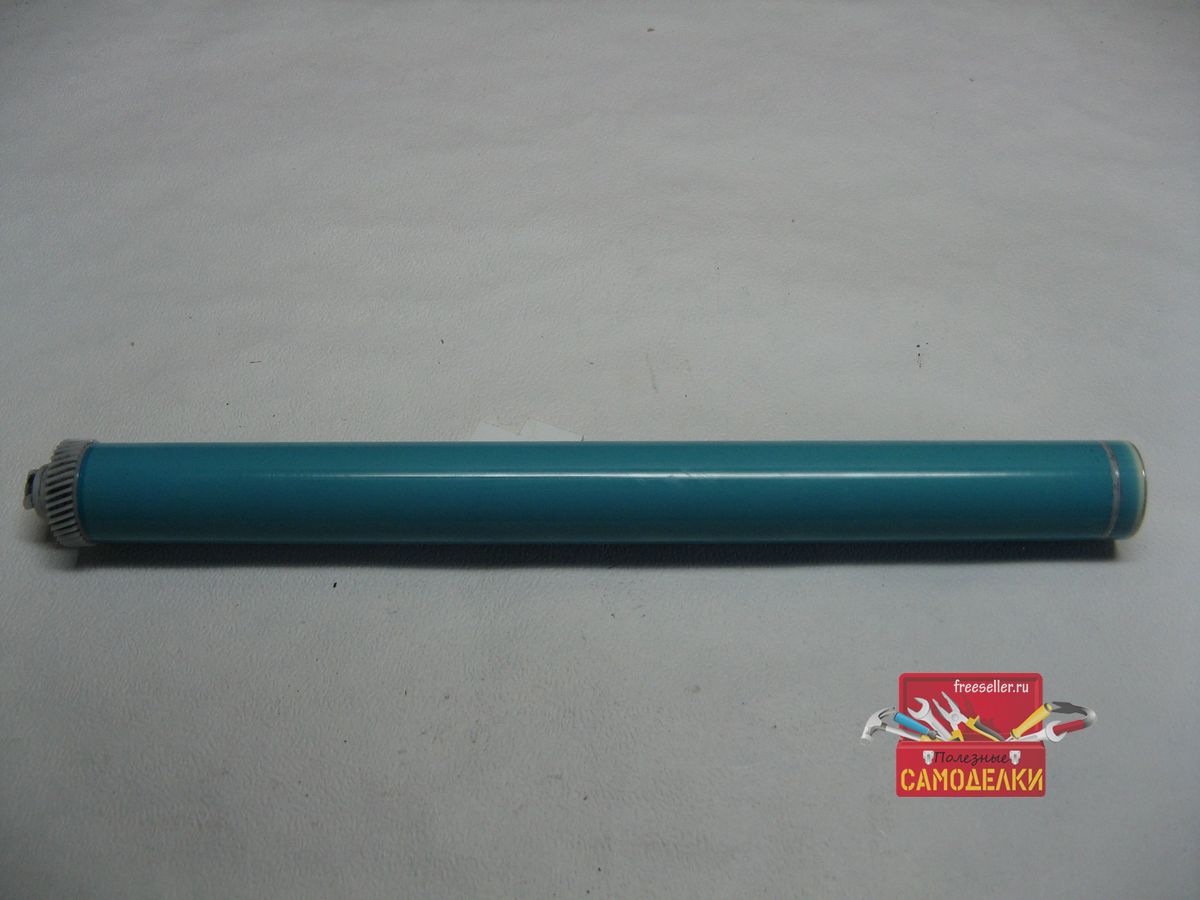

В картридже есть такая деталь, как фотобарабан. Разобрав картридж, изрядно перепачкавшись тонером, я извлек фотобарабан.

Фотобаран от картриджа от лазерного принтера

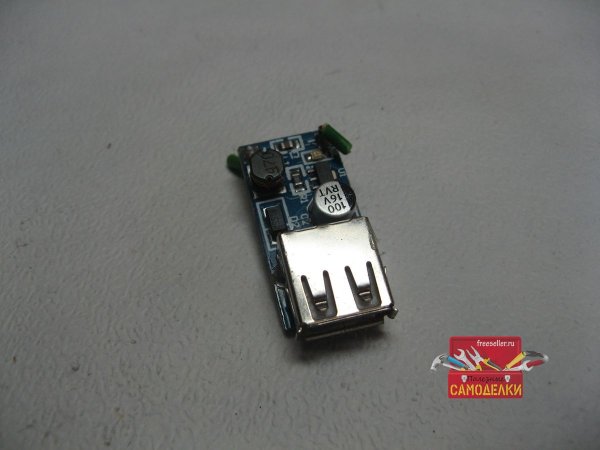

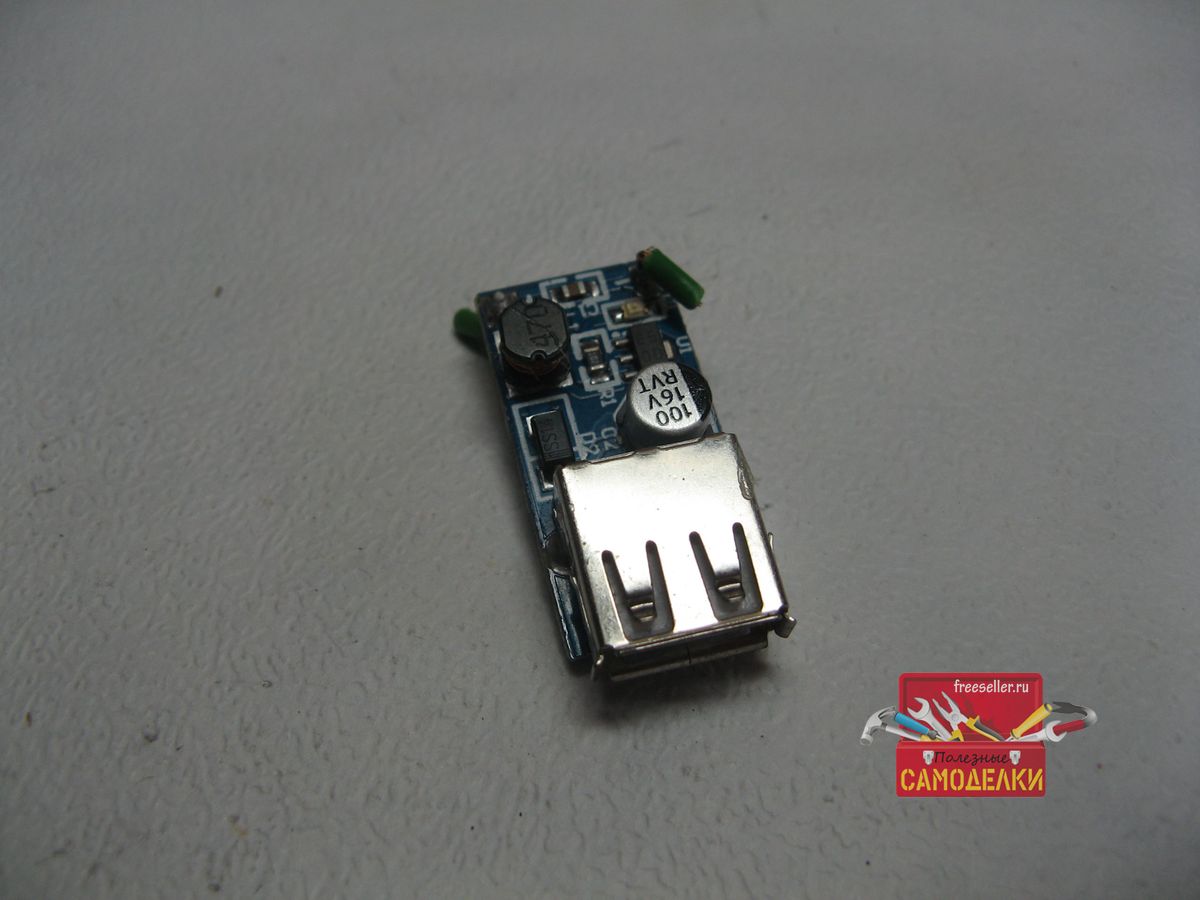

Плата повышающего преобразователя была снята со старого проекта. Она имеет USB разъем, что очень удобно.

Платат преобразователя с USB  раз}емом

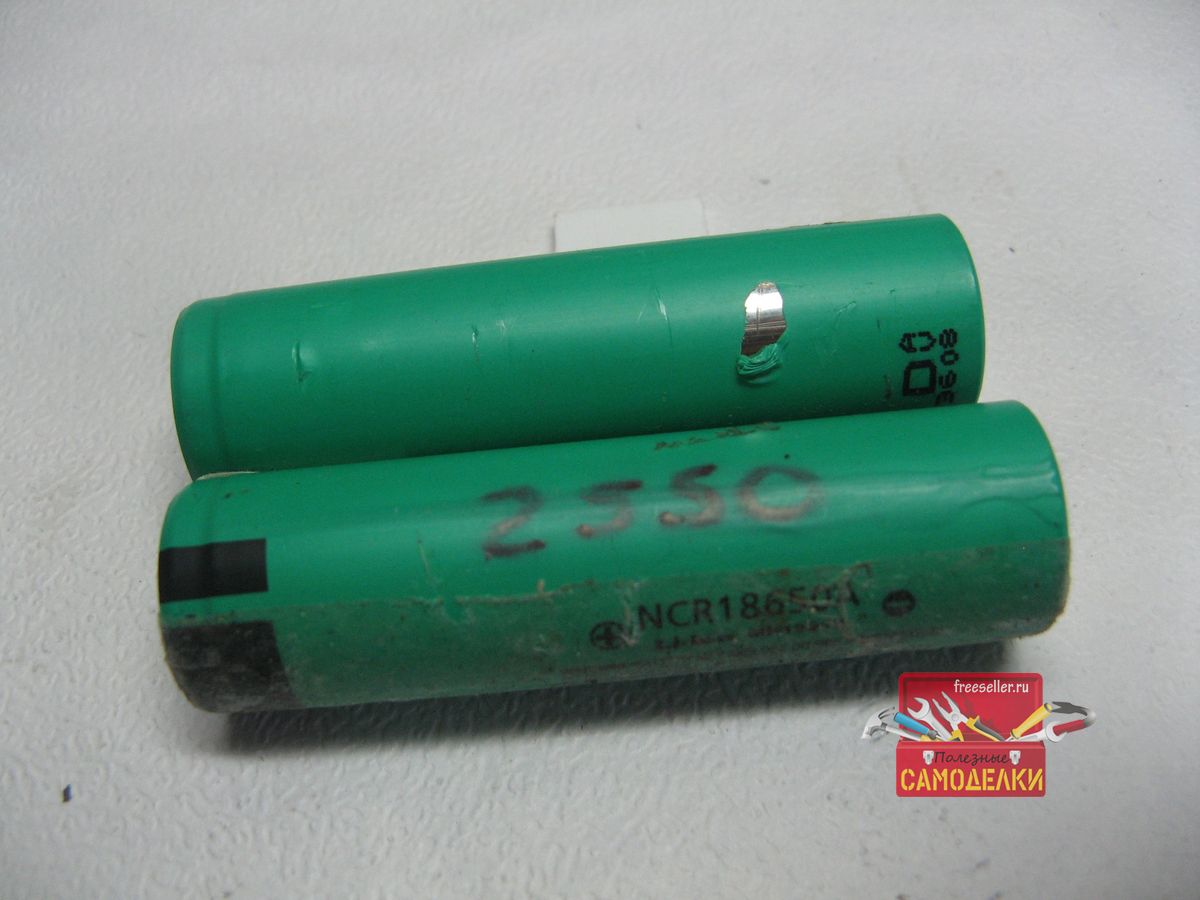

Аккумуляторы в Power bank я применю формата 18650, от старого ноутбука, благо у меня их валом. Аккумуляторы можно выпросить у ремонтников ноутбуков. Примерная емкость пары аккумуляторов 5Ач.

Аккумуляторы 18650 для изготовления повер банка

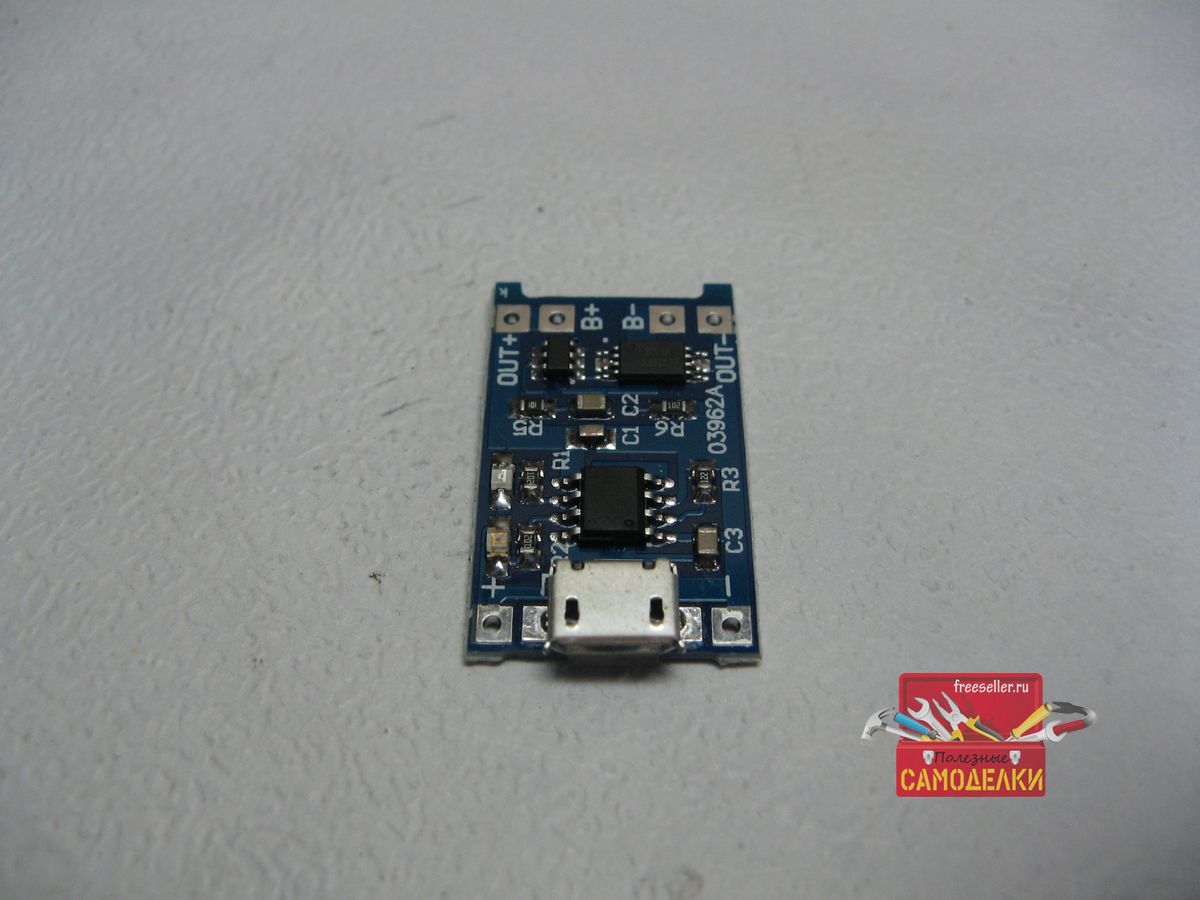

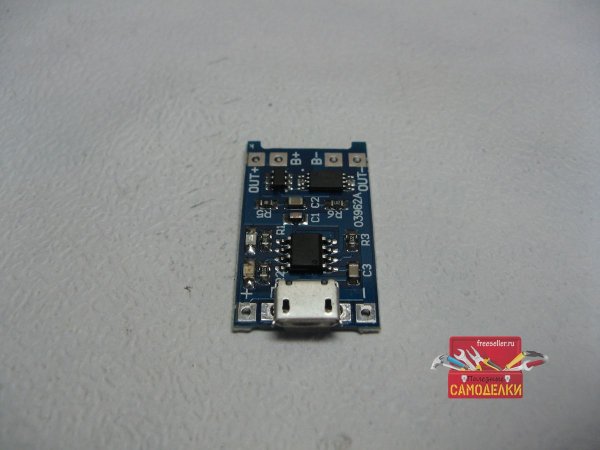

Заряжать аккумуляторы я буду контроллером заряда из Китая. На плату установлен так же BMS. Можно взять плату попроще, но тогда нужно установить платку BMS от аккумулятора телефона.

Контроллер заряда для изготовления повер банка

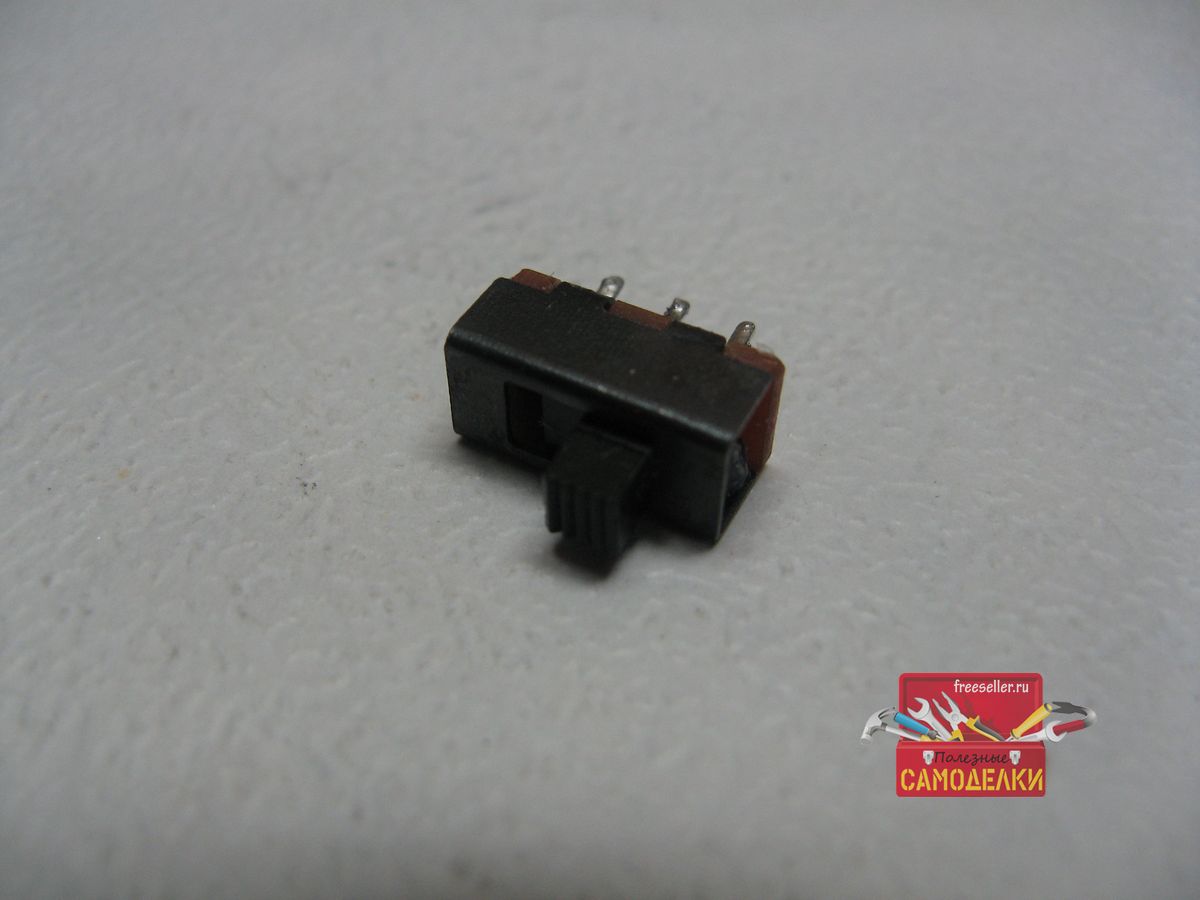

Для включения/выключения преобразователя применю микро выключатель.

Выключатель для изготовления повер банка

Изготовление повер банка



Перейдем к сборке.

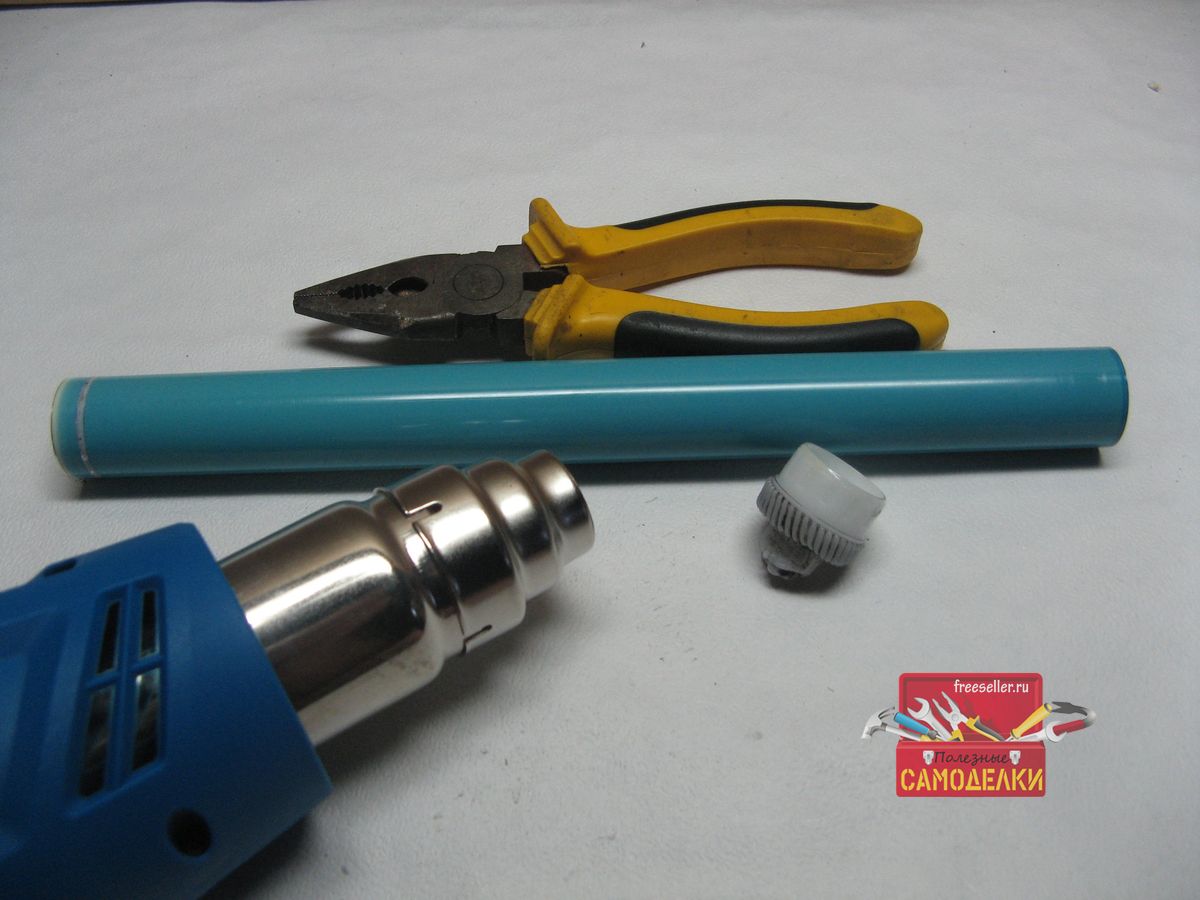

На фотобарабане нужно снять пластиковые заглушки. Нагреваем строительным феном трубку в районе пластика, клей размягчается. Плоскогубцами вытаскиваем заглушки.

Изготовление повер банка из фотобарабана.

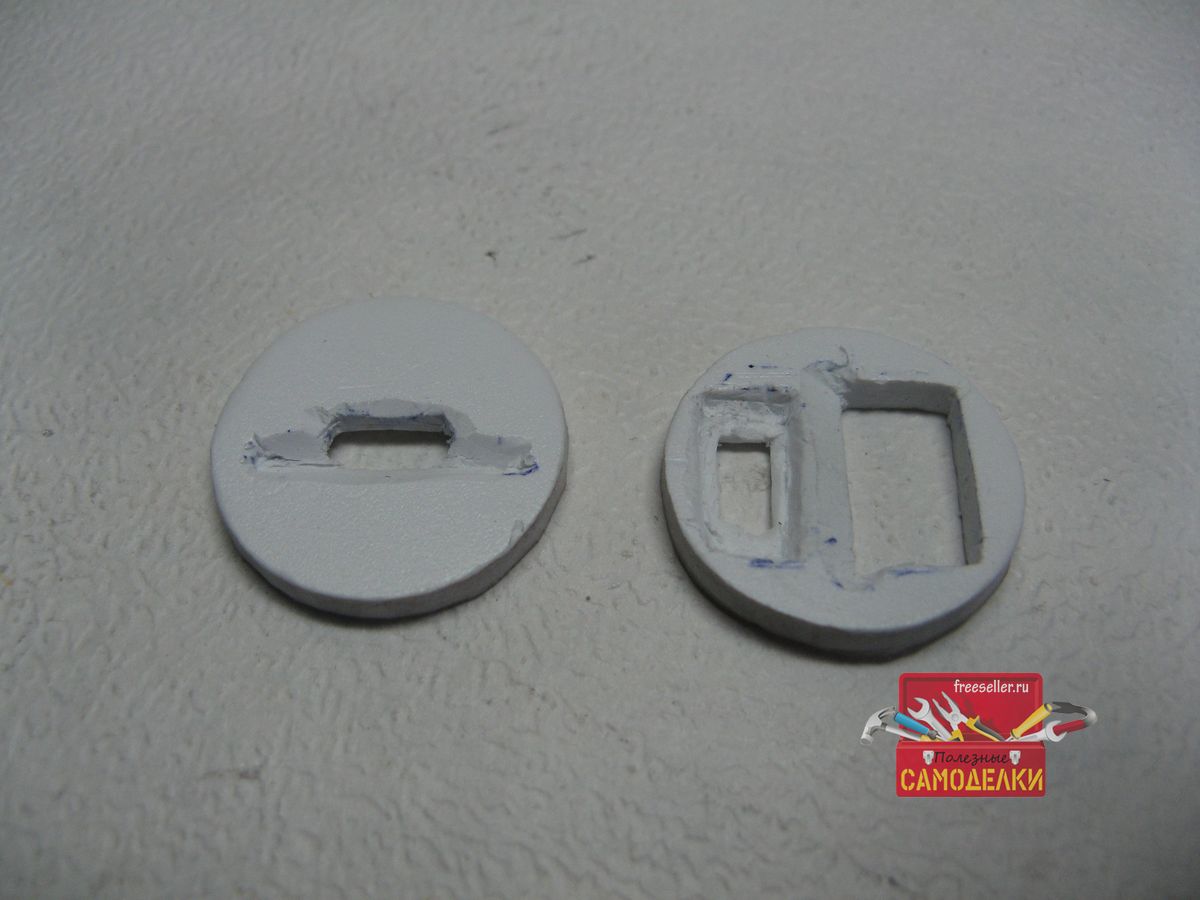

Из пластика нужно вырезать два кружка. Я вырезал из ПВХ. Прорезал отверстия под разъемы преобразователя, контроллера зарядки и выключатель.

Изготовление повер банка из фотобарабана.

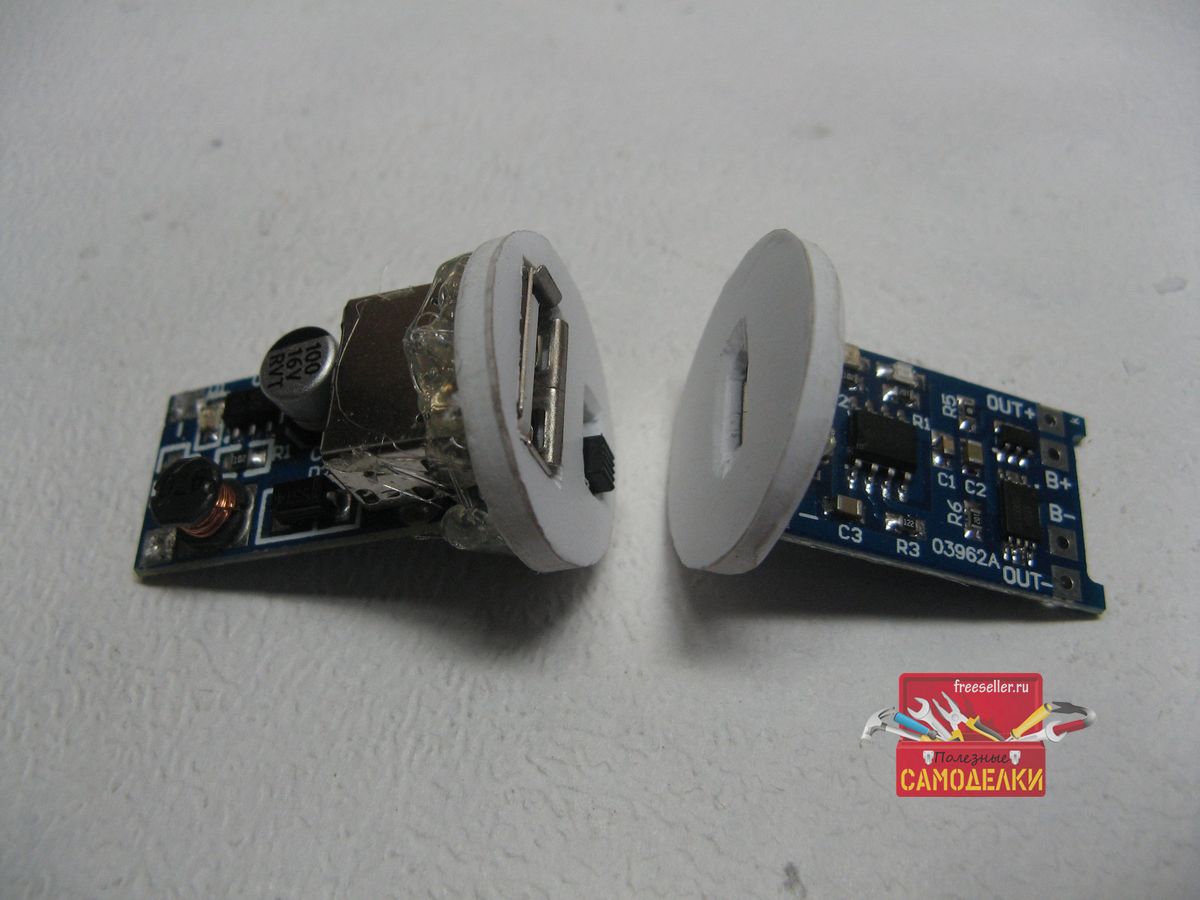

К нашим заглушкам термоклеем приклеиваем платы и выключатель.

Изготовление повер банка из фотобарабана.

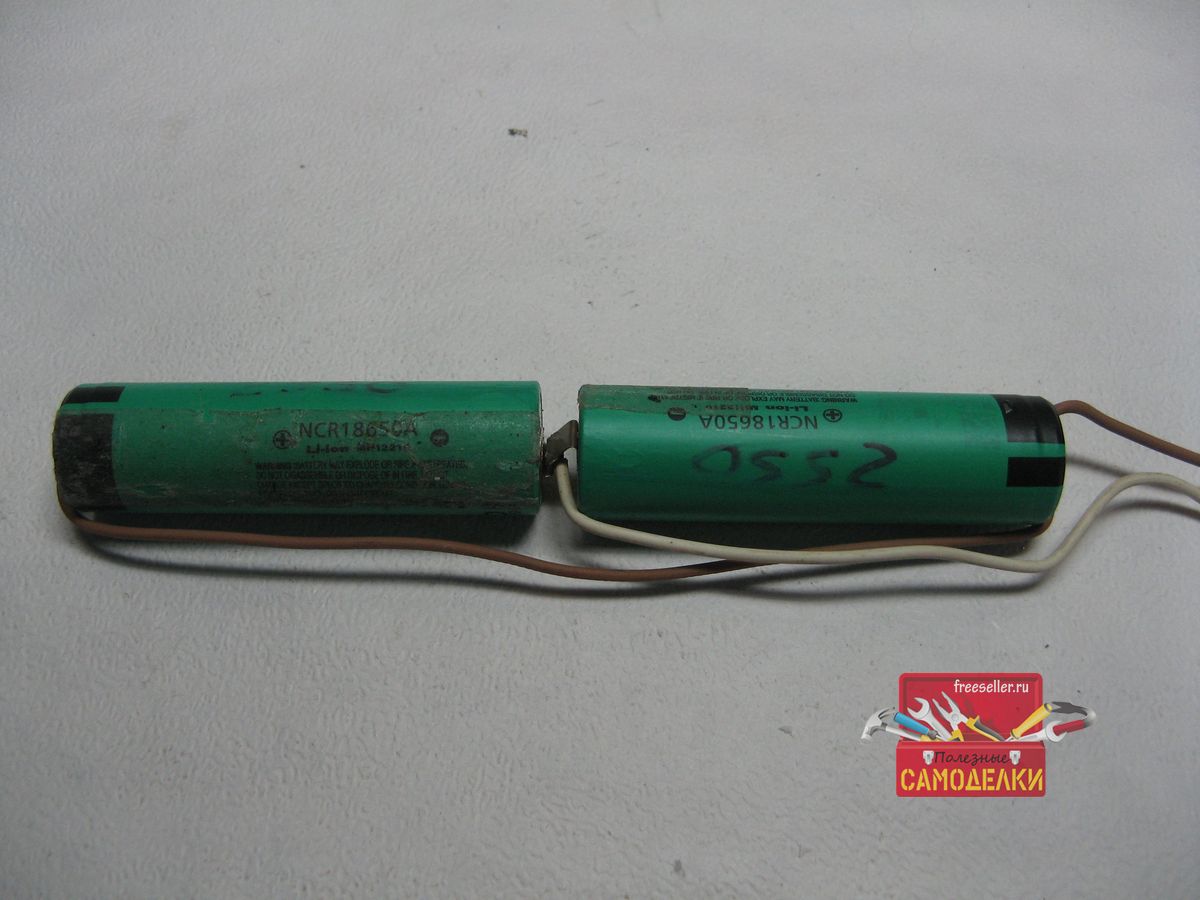

Аккумуляторы распаиваем параллельно. Провода выводим в одну сторону.

Изготовление повер банка из фотобарабана.

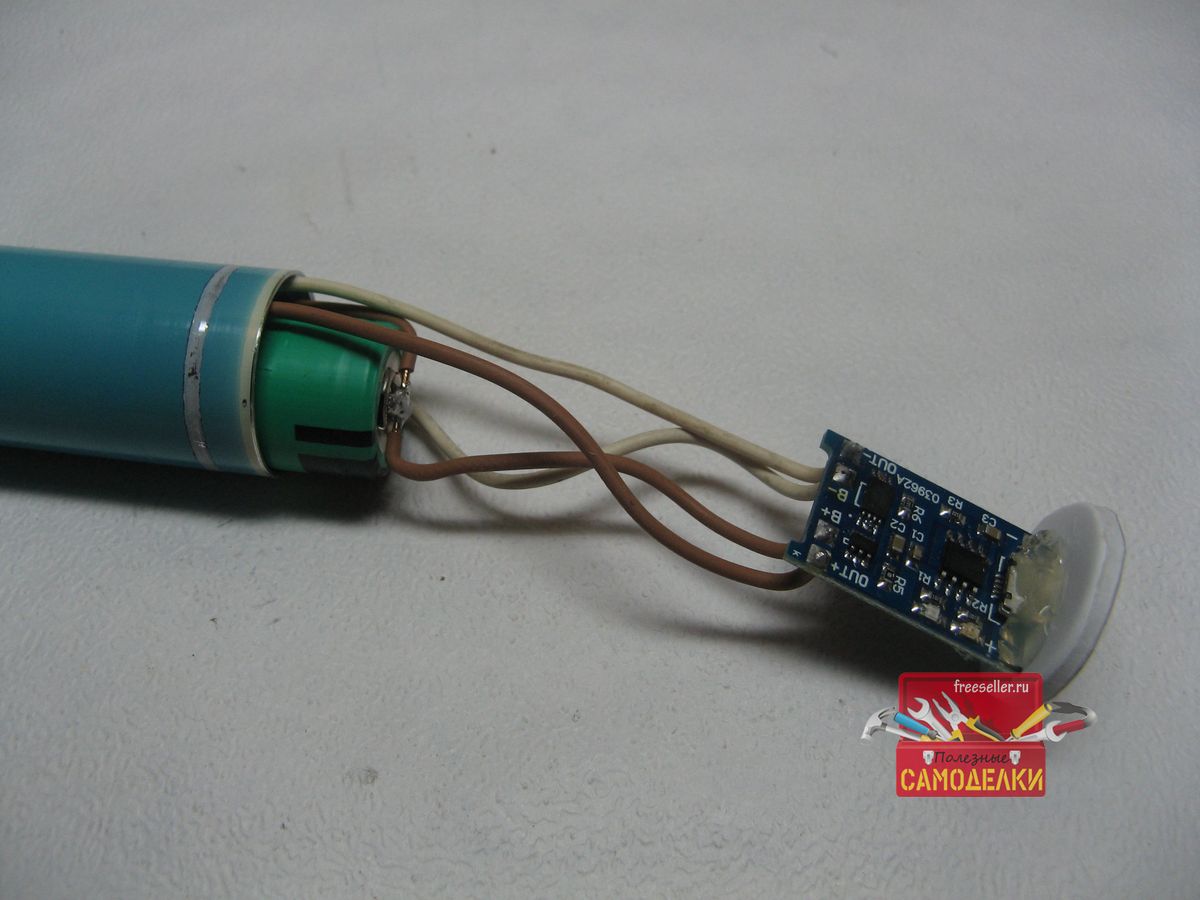

Провода подпаиваем к плате контроллера заряда, на соответствующие контакты. Два провода будут проходить сквозь барабан к преобразователю.

Изготовление повер банка из фотобарабана.

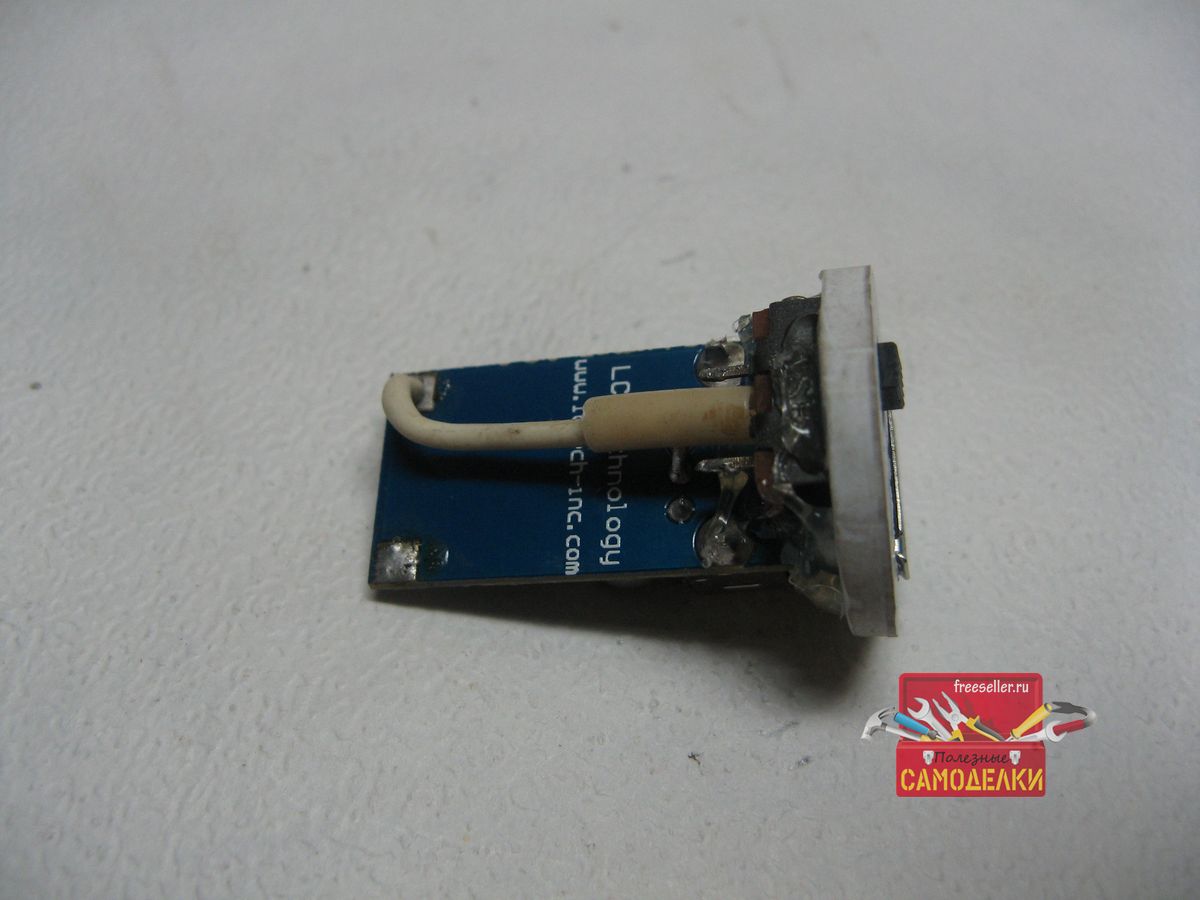

Переходим к заглушке с повышающим преобразователем. На нем нужно подключить один из проводов на выключатель. С выключателя на плату. Это нужно для отключения плюса. Распаиваем преобразователь.
Изготовление повер банка из фотобарабана.

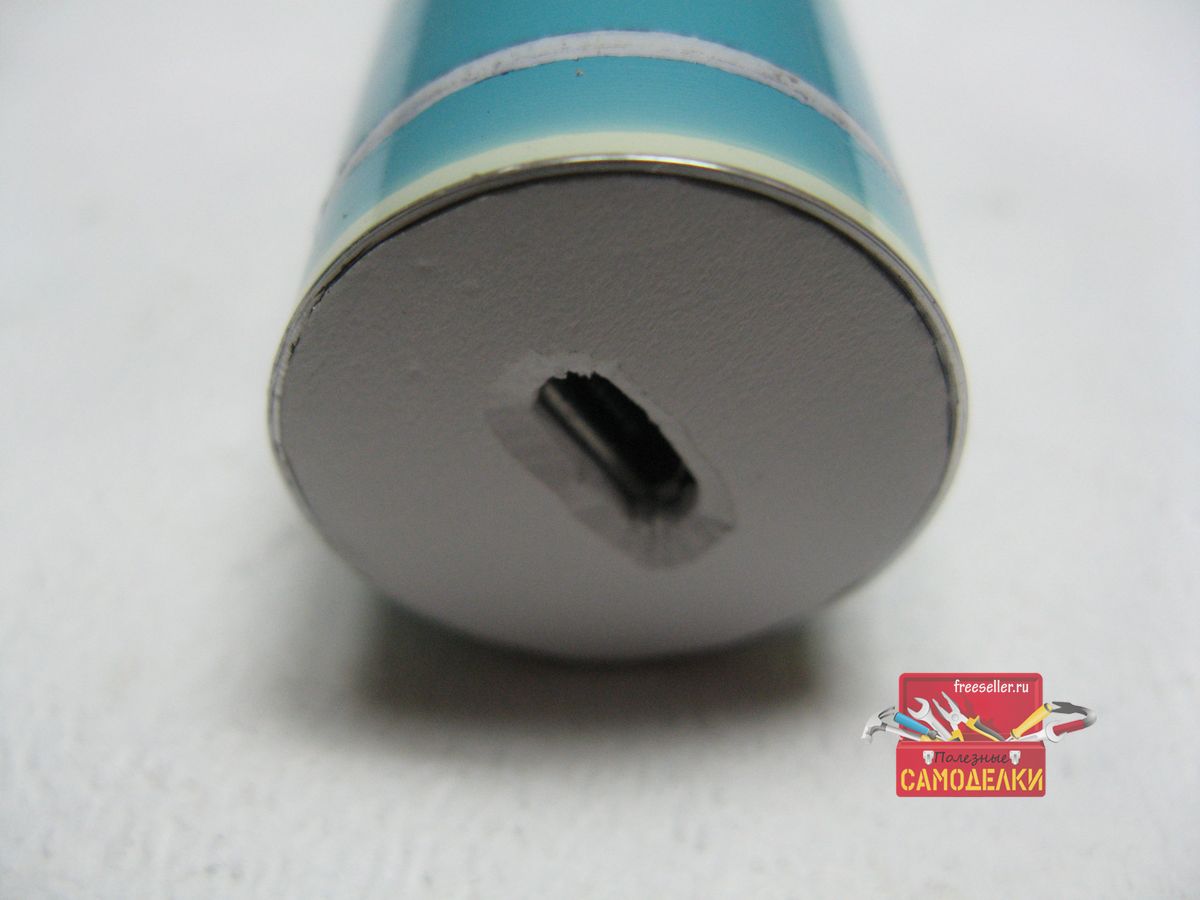

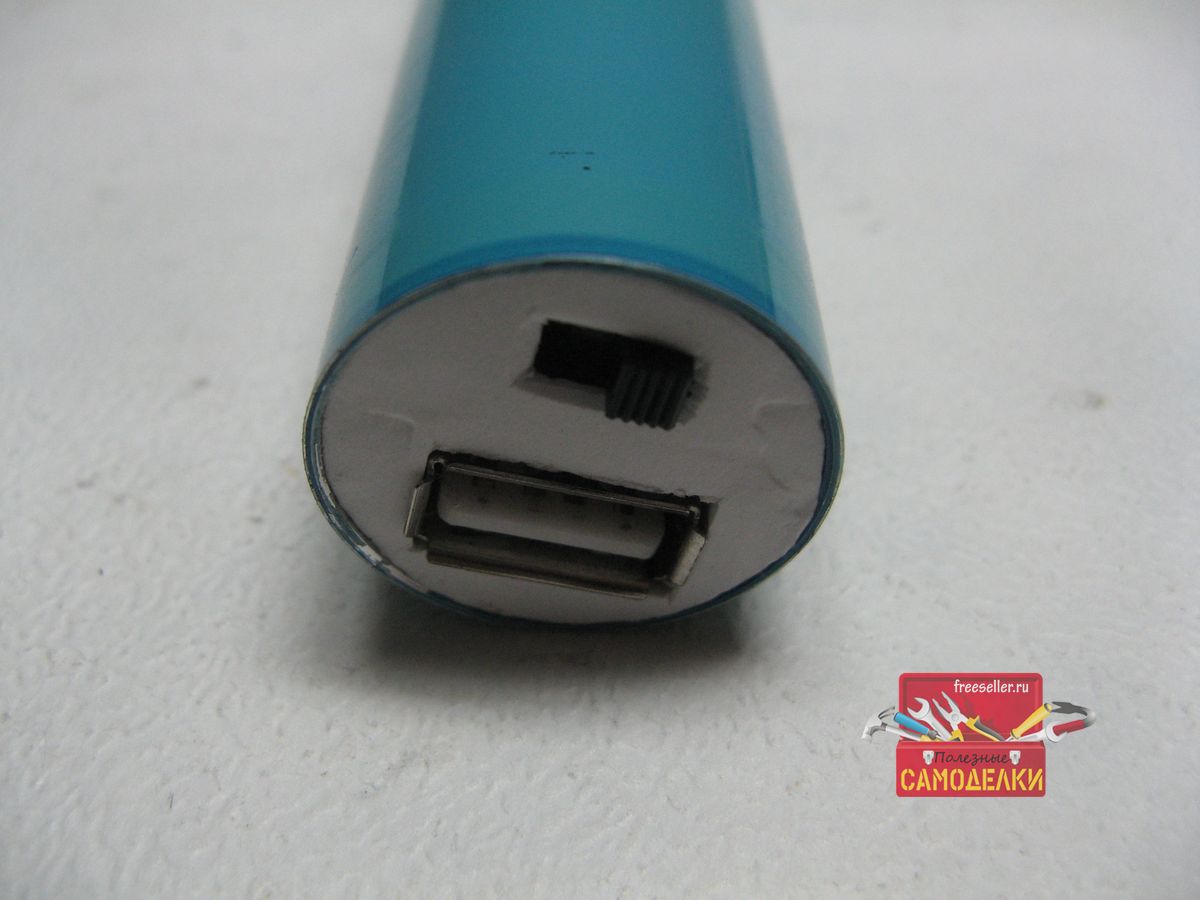

Устанавливаем обе заглушки в корпус фотобарабана.

Самоделки. Power bank из фотобарабанаСамоделки. Power bank из фотобарабана

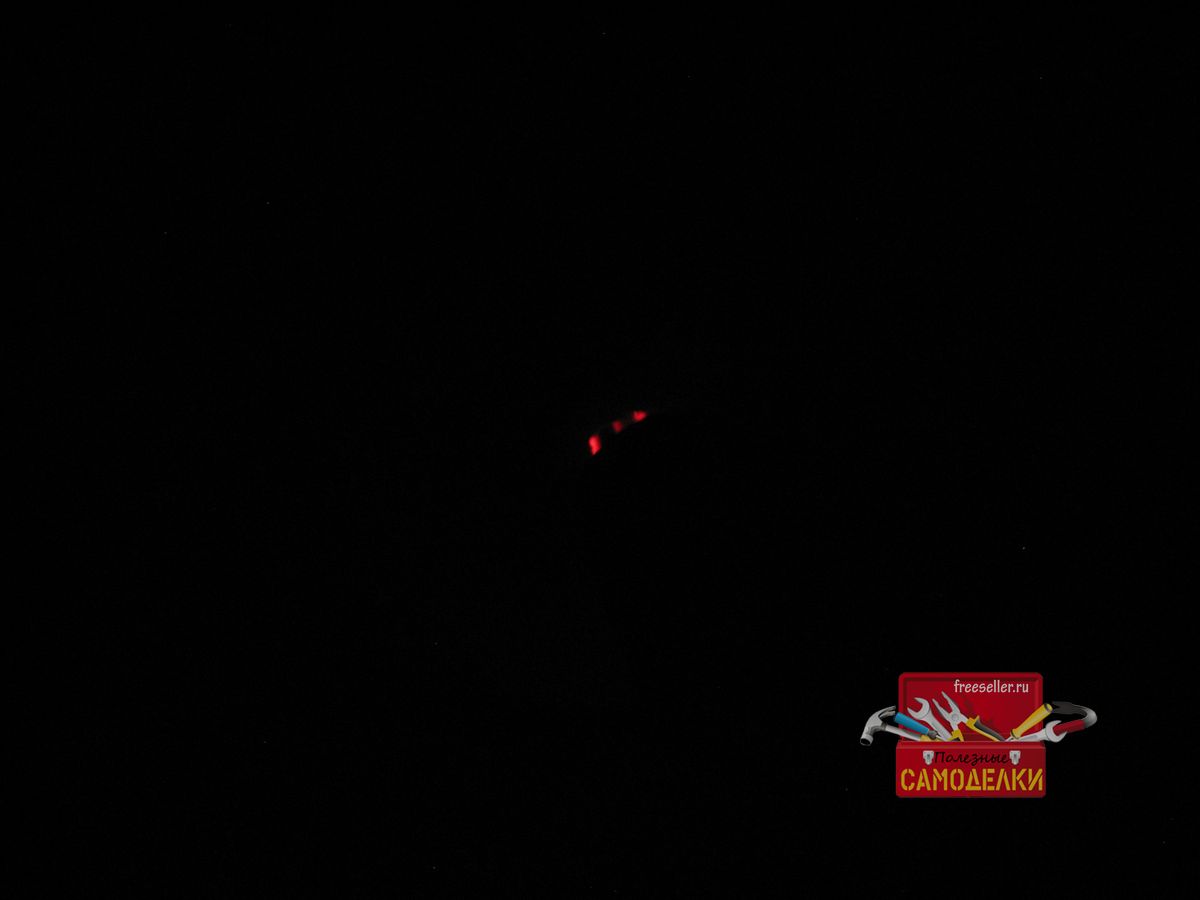

При зараде Power bank, видно свечение всетодиода.
Свечени е светодиода при зарядке самодельного повер банка

Так же видно работу повышающего преобразователя.

Свечени е светодиода при работе преобразователя самодельного повер банка
Вот такой внешний аккумулятор получился.


Видео по сборке power bank
