Простое приспособление для строительного уровня

Очень простое в изготовлении, приспособление для строительного уровня, позволяющее копировать размеры разных предметов или деталей в диапазоне до одного метра.
Приветствую всех самодельщиков!

В быту, а также при изготовлении самоделок, у нас часто возникает необходимость скопировать размеры какого-либо предмета или детали, например, для того, чтобы сделать еще несколько подобных деталей.

Простое приспособление для строительного уровня для копирования и переноса отметок
Причем я хочу подчеркнуть это слово, не измерить, а именно скопировать. То есть нам, зачастую, неважно знать численное значение размера какого-то параметра (в миллиметрах или сантиметрах), а потому нет необходимости измерять этот параметр.

Однако, поскольку у нас нет специальных инструментов для копирования, нам приходится поступать стандартным образом, то есть измерять этот параметр при помощи рулетки, угольника или иного мерительного инструмента, а затем, запомнив измеренное значение, откладывать его на заготовке. Однако такой подход плох тем, что занимает лишнее время, а также вносит дополнительные погрешности.

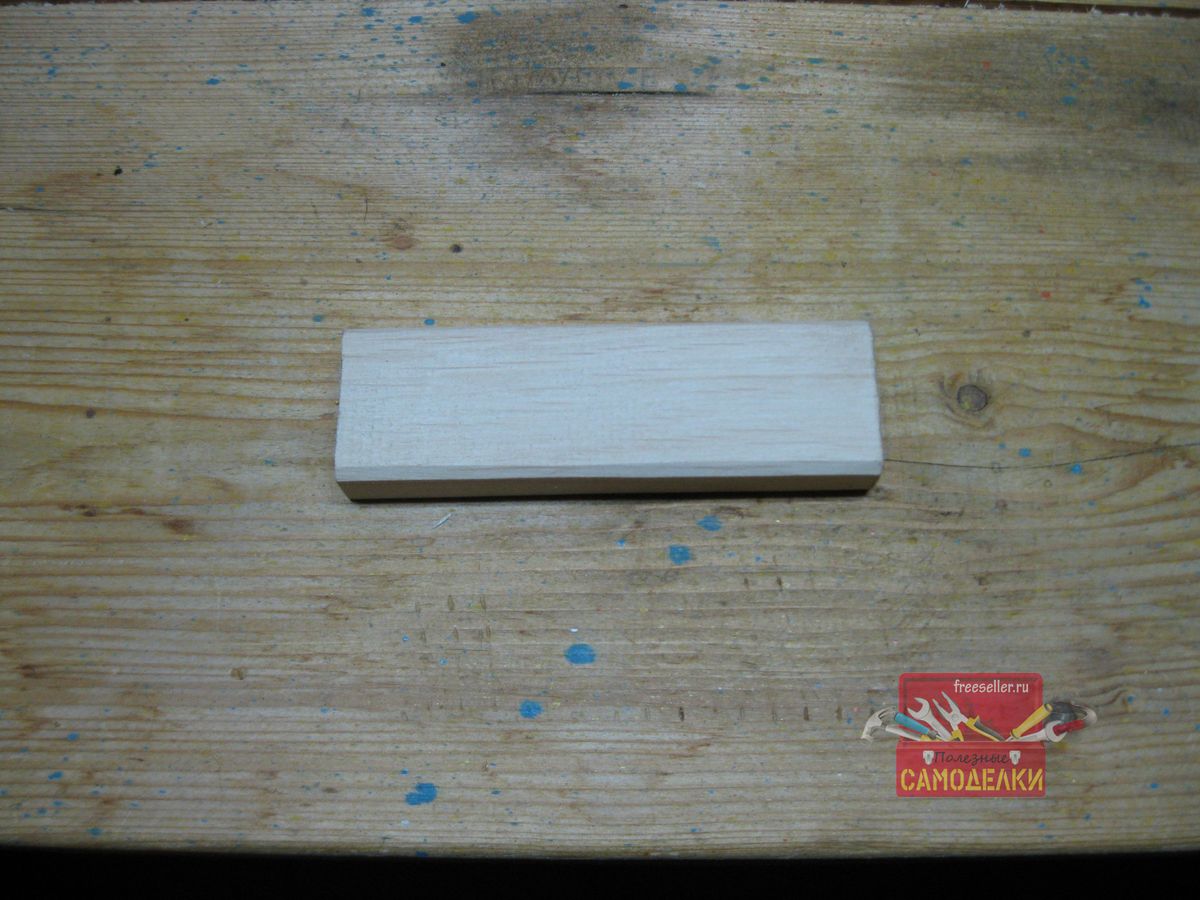

Приведу простой пример. Допустим, у нас имеется вот такая дощечка определенной длины.

Дощечка

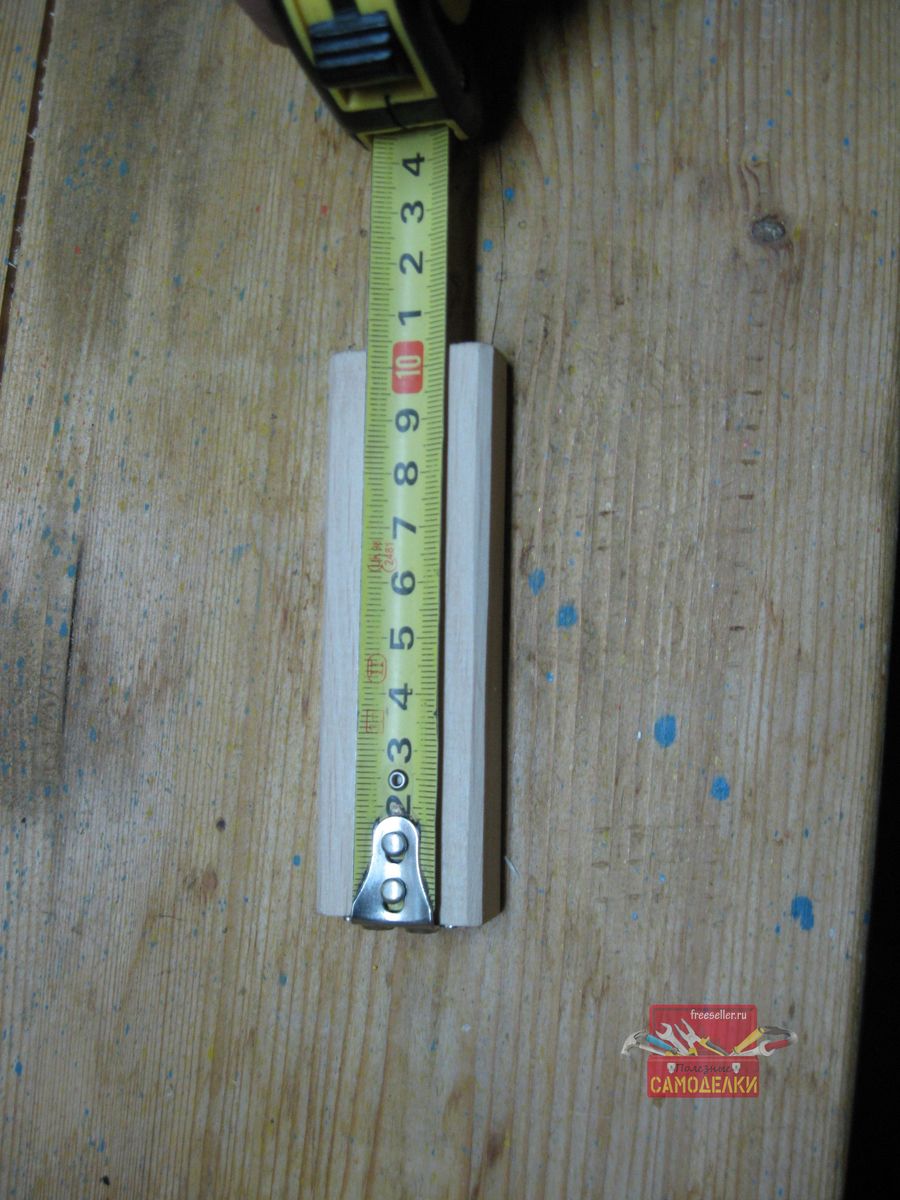

И нам нужно сделать еще несколько дощечек такой же длины. В этом случае, нам приходится измерять длину этой дощечки при помощи рулетки, чтобы затем отложить ее на заготовке, из которой мы будем выпиливать другие подобные дощечки.


Измерение дощечки
Однако, поскольку длина дощечки может иметь не целое значение в миллиметрах, а десятые доли мы не можем измерить при помощи рулетки, то у нас непременно возникнет определенная погрешность уже при измерении. Когда же мы отложим измеренное значение на заготовке, то у нас добавится еще одна погрешность.

В результате, когда мы распилим заготовку на отдельные дощечки (а тут добавится еще и погрешность при распиловке), длина этих дощечек может значительно отличаться от длины исходной дощечки. Кроме того, мы потратим лишнее время на само измерение и перенос этого размера.

Именно поэтому, я решил сделать несложное приспособление для строительного уровня, при помощи которого можно просто копировать размеры параметров различных деталей, не измеряя их.

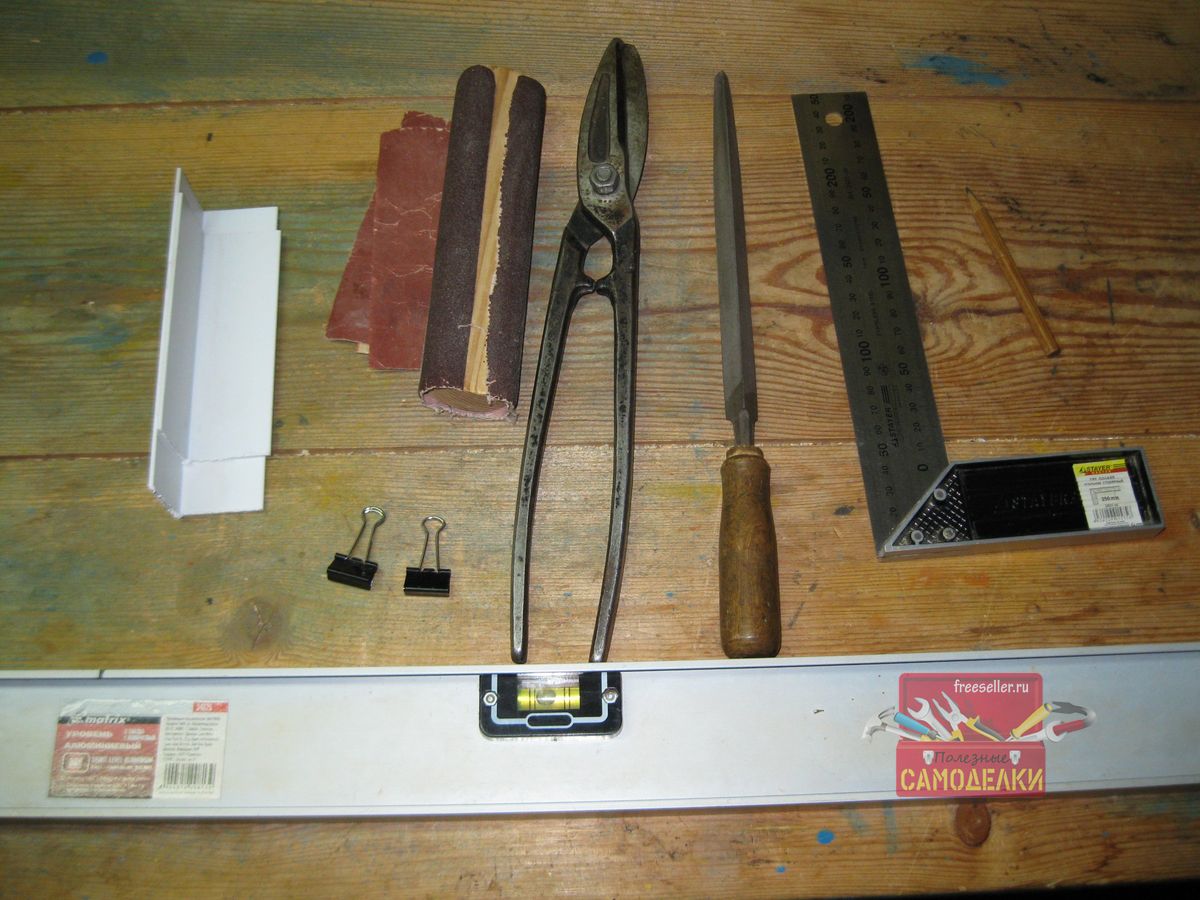

Материалы и инструменты



Для изготовления такого приспособления мне понадобились следующие принадлежности:


Материалы и крепежные элементы:
  • Два отрезка пластикового уголка 4х4 см.
  • Два канцелярских зажима.
  • Алюминиевый строительный уровень.
Инструменты:
  • Чертежный и мерительный инструмент (карандаш и угольник).
  • Ножницы по металлу.
  • Трехгранный напильник по металлу.
  • Наждачная бумага.

Материалы и инструменты

Порядок изготовления приспособления

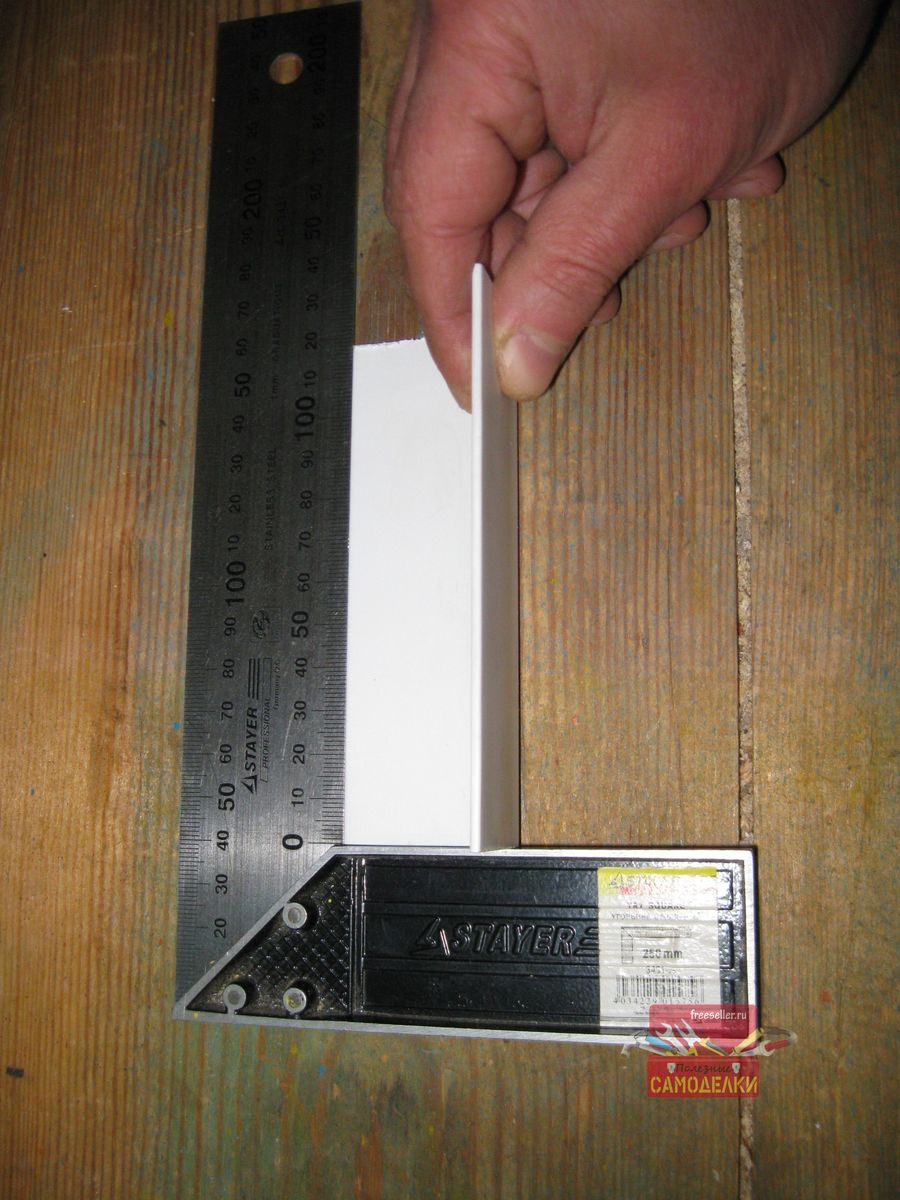

Сначала при помощи угольника проверяем ровность и перпендикулярность торцов двух обрезков пластикового уголка.

Изготовление приспособления для строительного уровня
Эти обрезки я взял от нащельного пластикового уголка для отделки окон. Причем у меня нашлось два обрезка от концов этого уголка с ровными торцами, так, что мне даже не потребовалось самому их отпиливать.

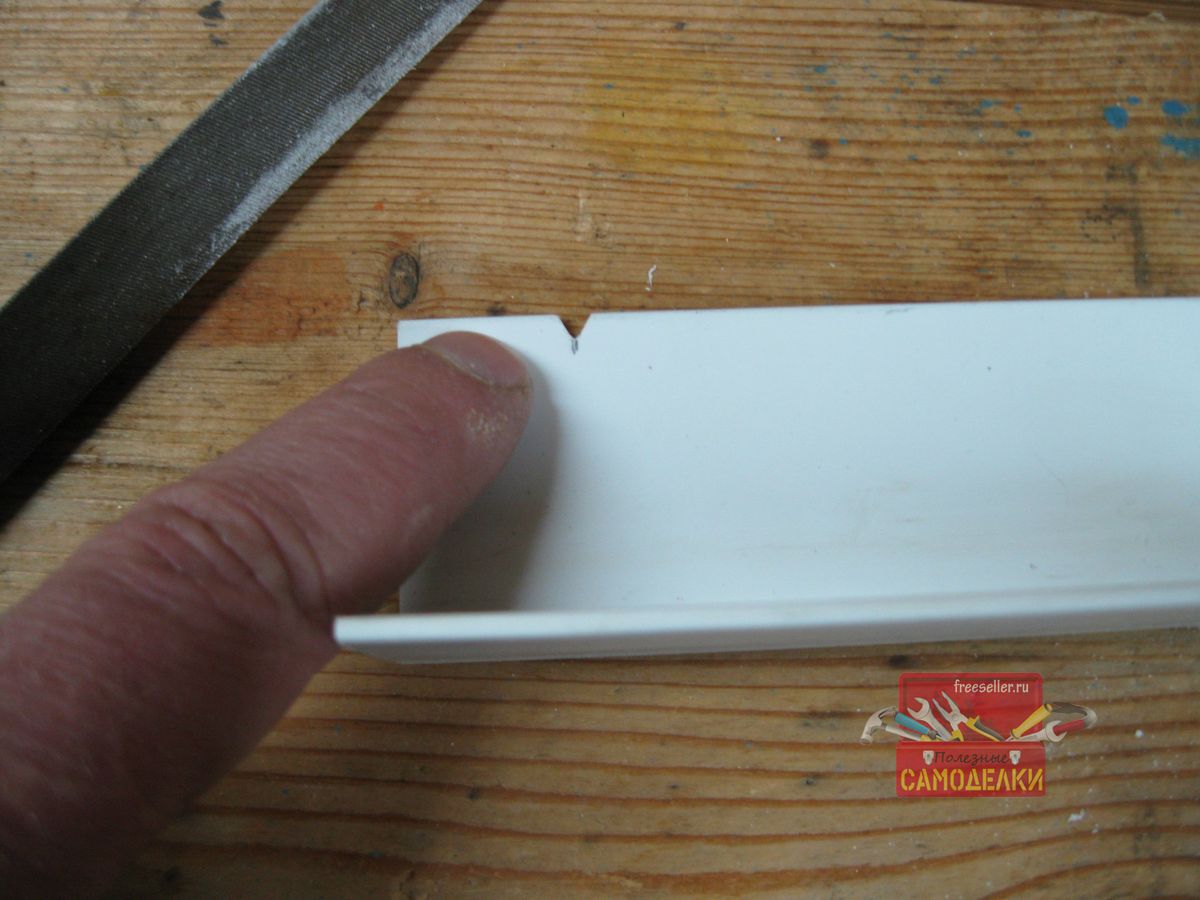

Затем, отступив сантиметра на два от торца каждого уголка, при помощи трехгранного напильника, выпиливаем вот такие небольшие треугольные прорези.

Изготовление приспособления для строительного уровня

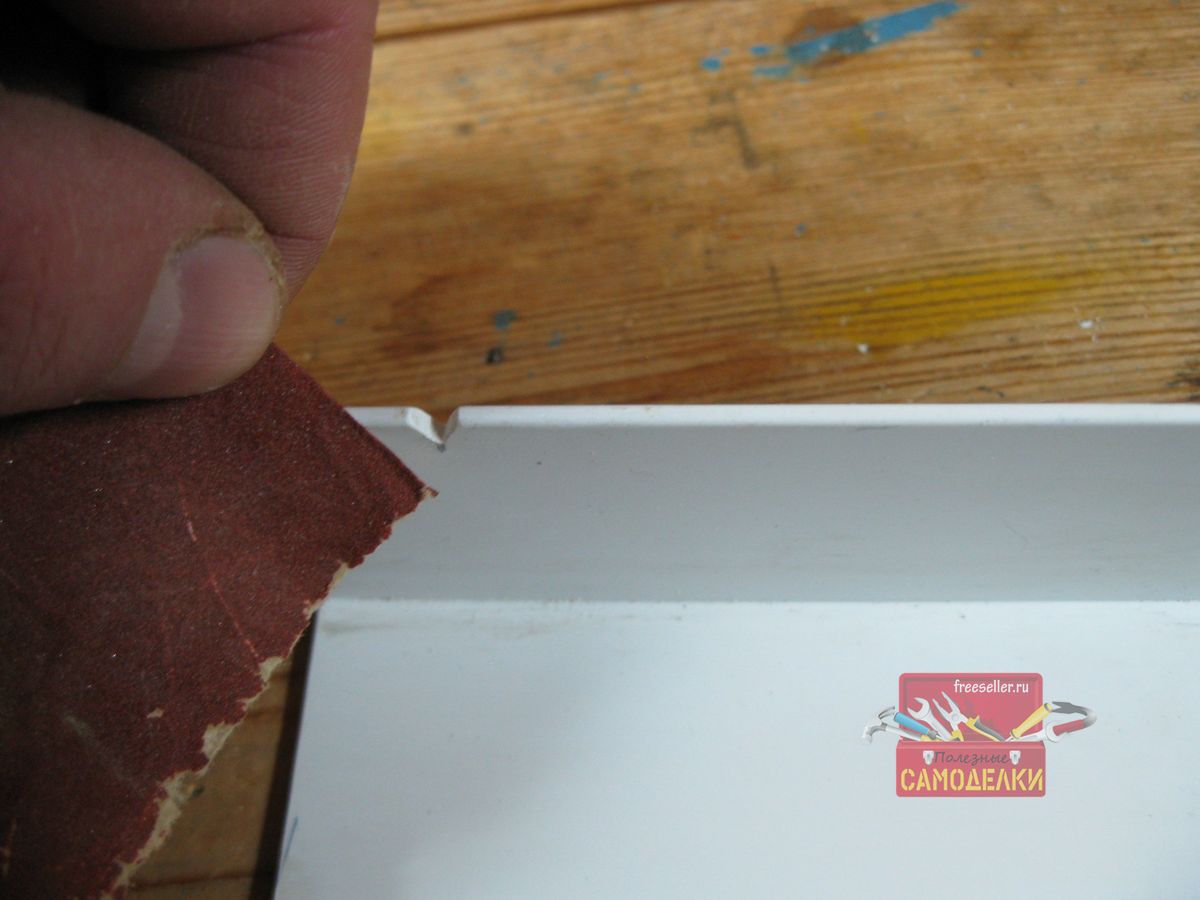

Каждую прорезь обрабатываем мелкозернистой наждачной бумагой.

Изготовление приспособления для строительного уровня

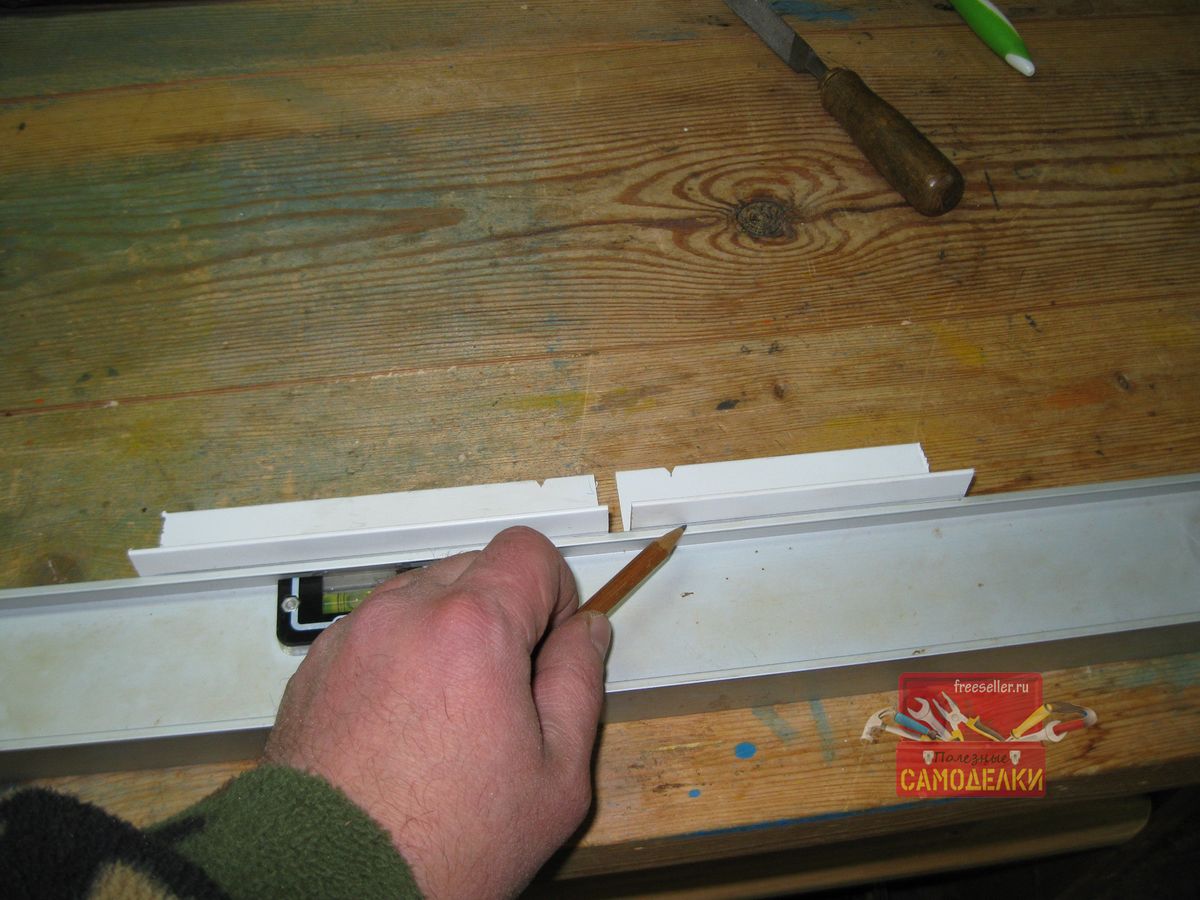

После этого прикладываем обрезки уголков к строительному уровню и отчеркиваем их карандашом по ширине уровня.

Изготовление приспособления для строительного уровня

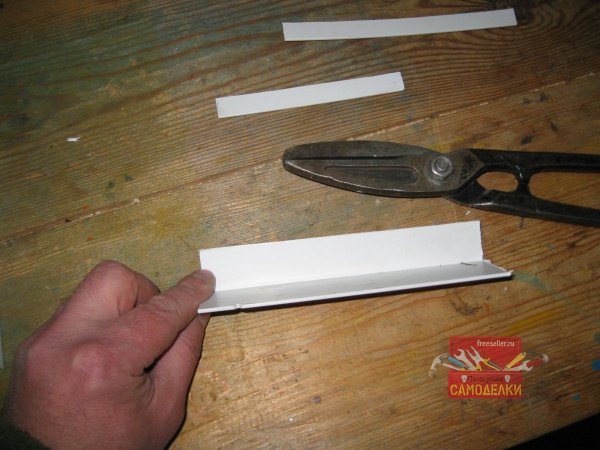

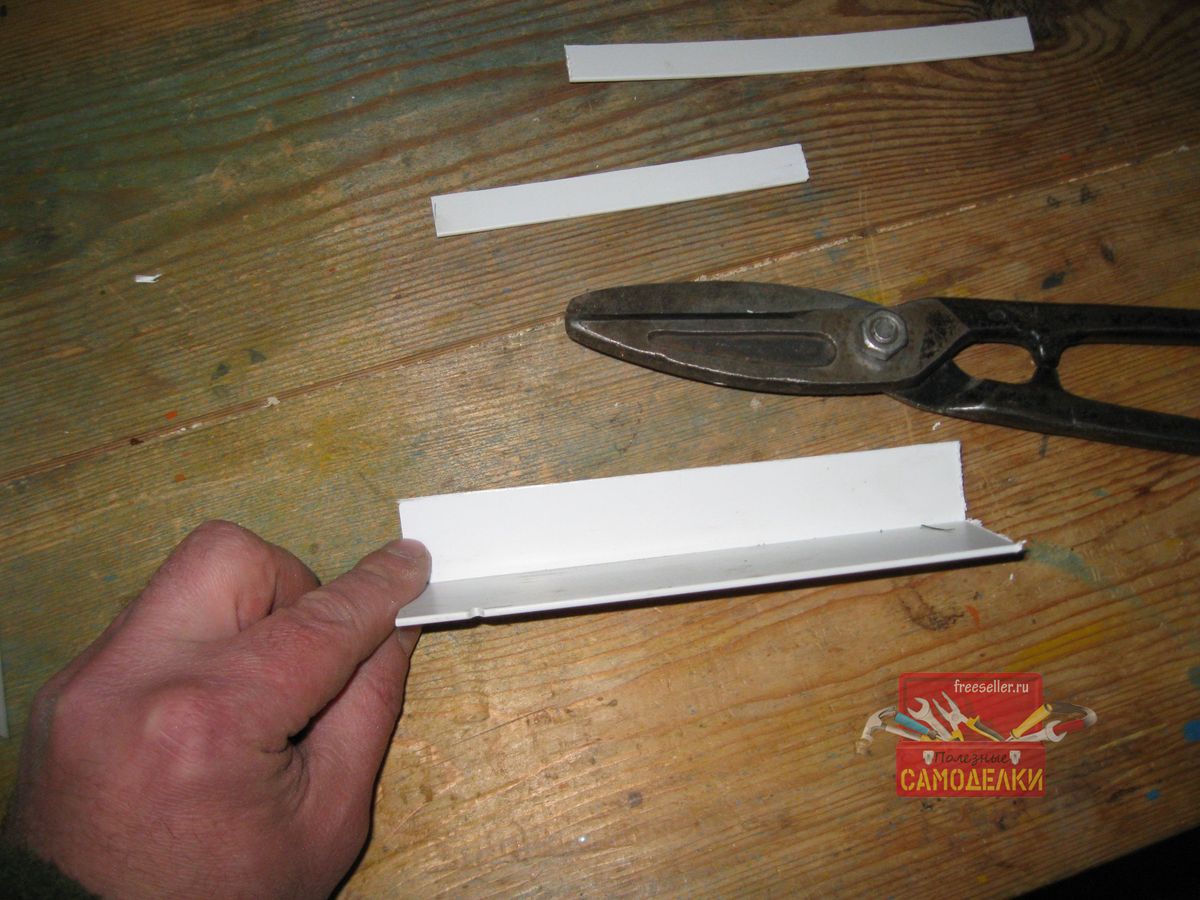

Затем, при помощи ножниц по металлу, обрезаем верхние части уголков по намеченным линиям.

Изготовление приспособления для строительного уровня

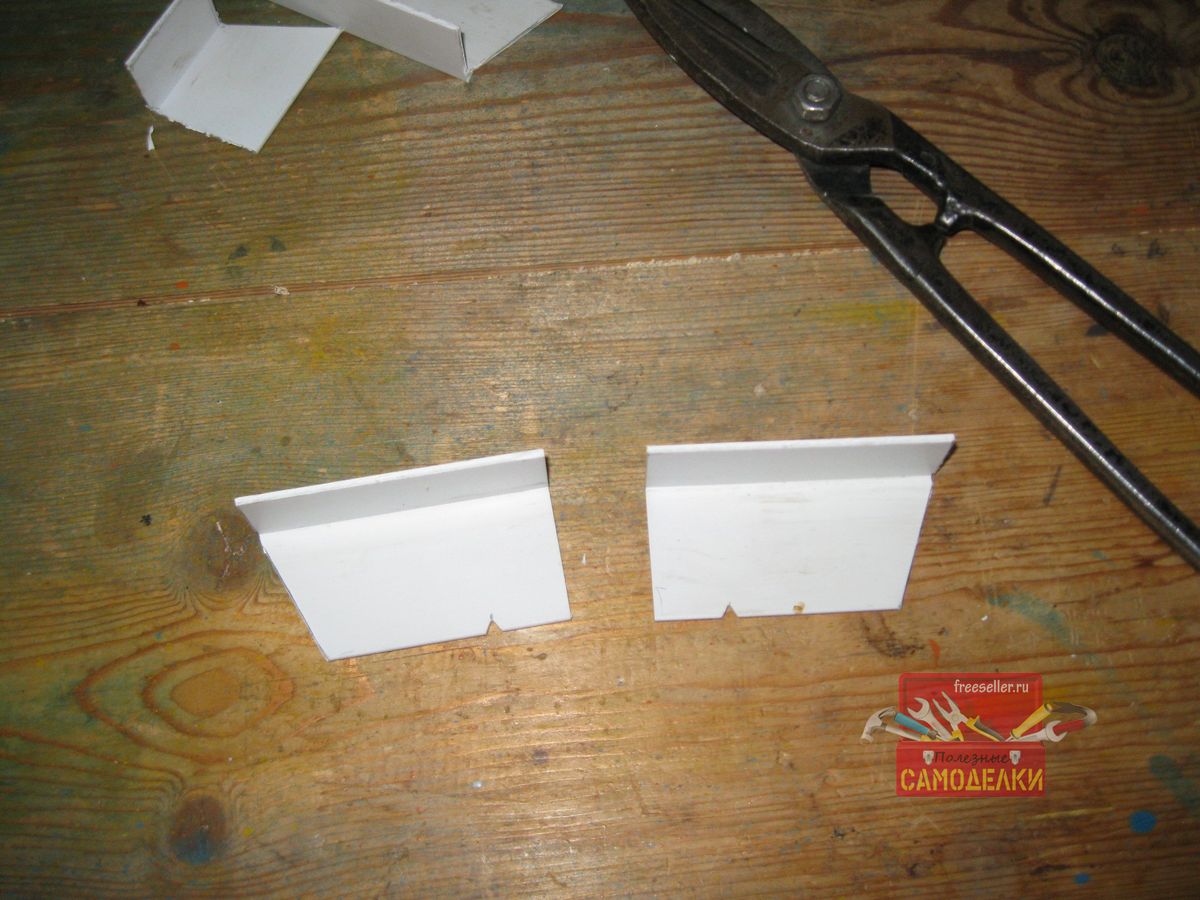

Также обрезаем лишние части с другой стороны уголков, делая их одинаковыми по длине. Эту обрезку можно сделать наискосок, чтобы легче было отличить рабочий (измерительный) торец каждого уголка от нерабочего.

Изготовление приспособления для строительного уровня

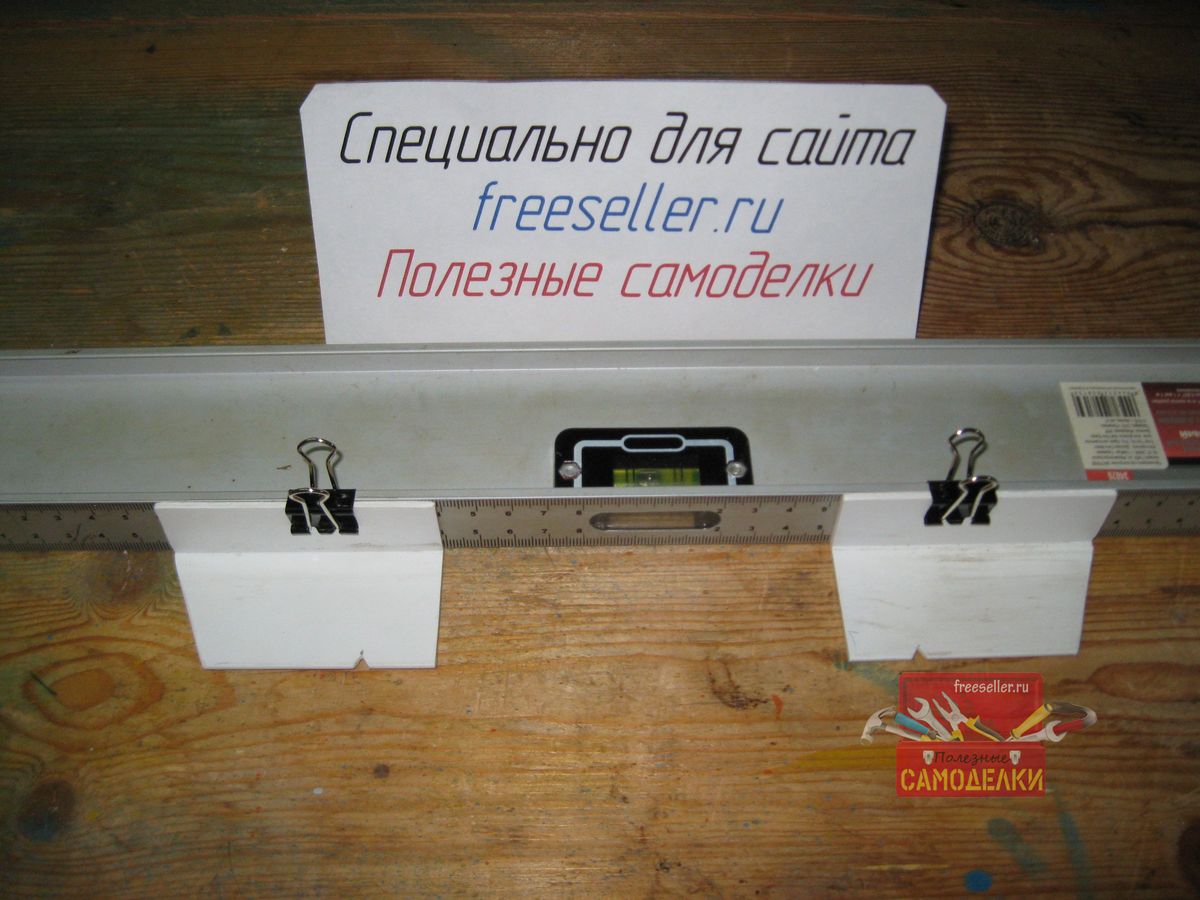

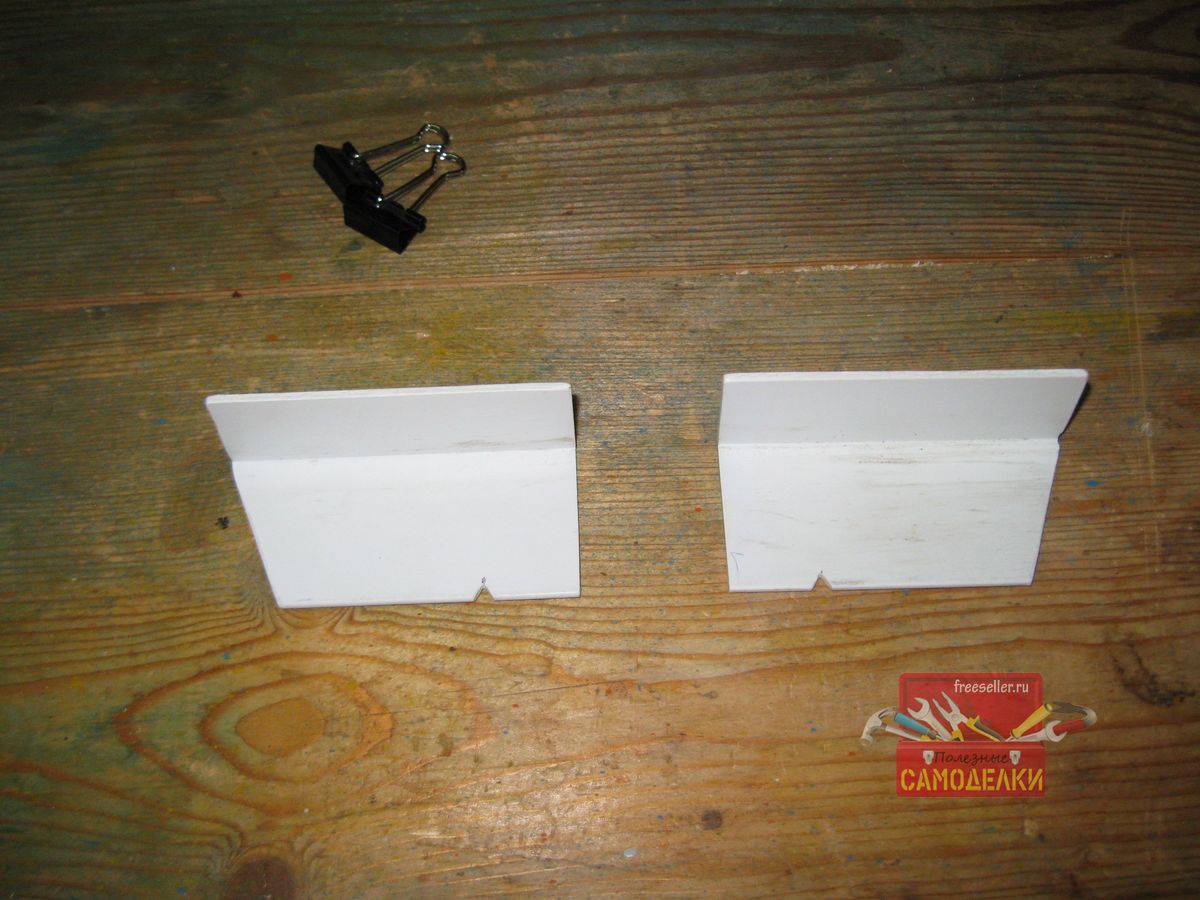

Теперь можно окончательно обработать наши уголки мелкозернистой наждачной бумагой для того, чтобы снять все мелкие стружки и заусенцы. И вот наше приспособление готово!

Простое приспособление для строительного уровня

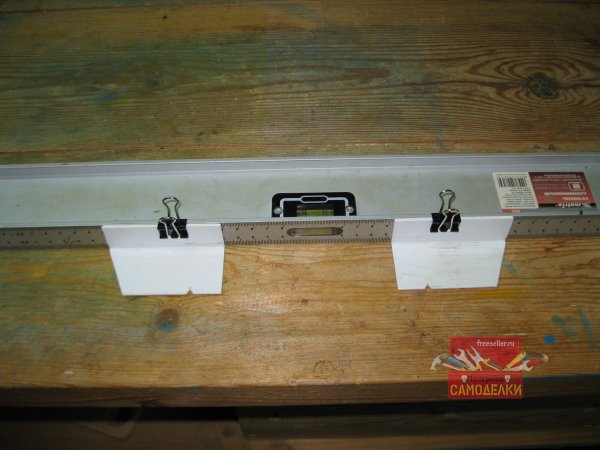

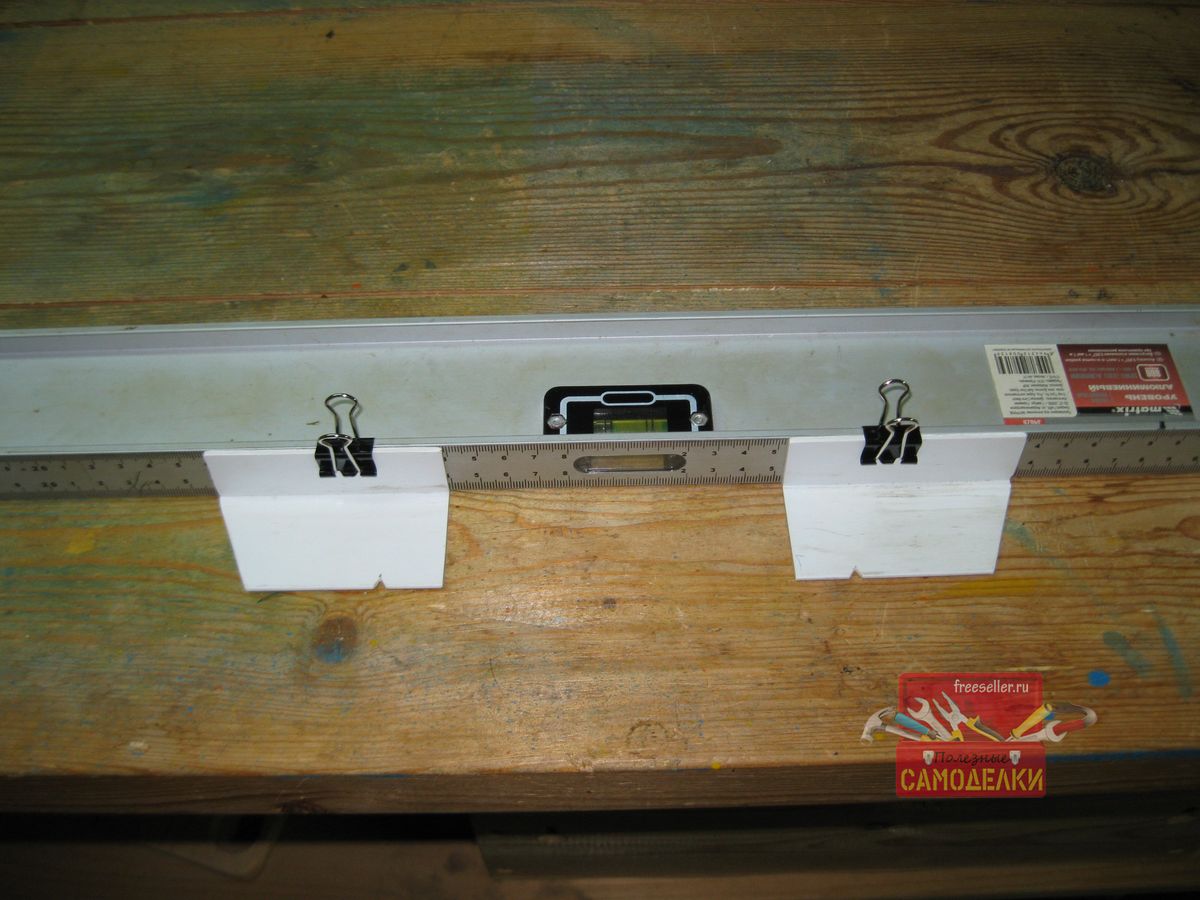

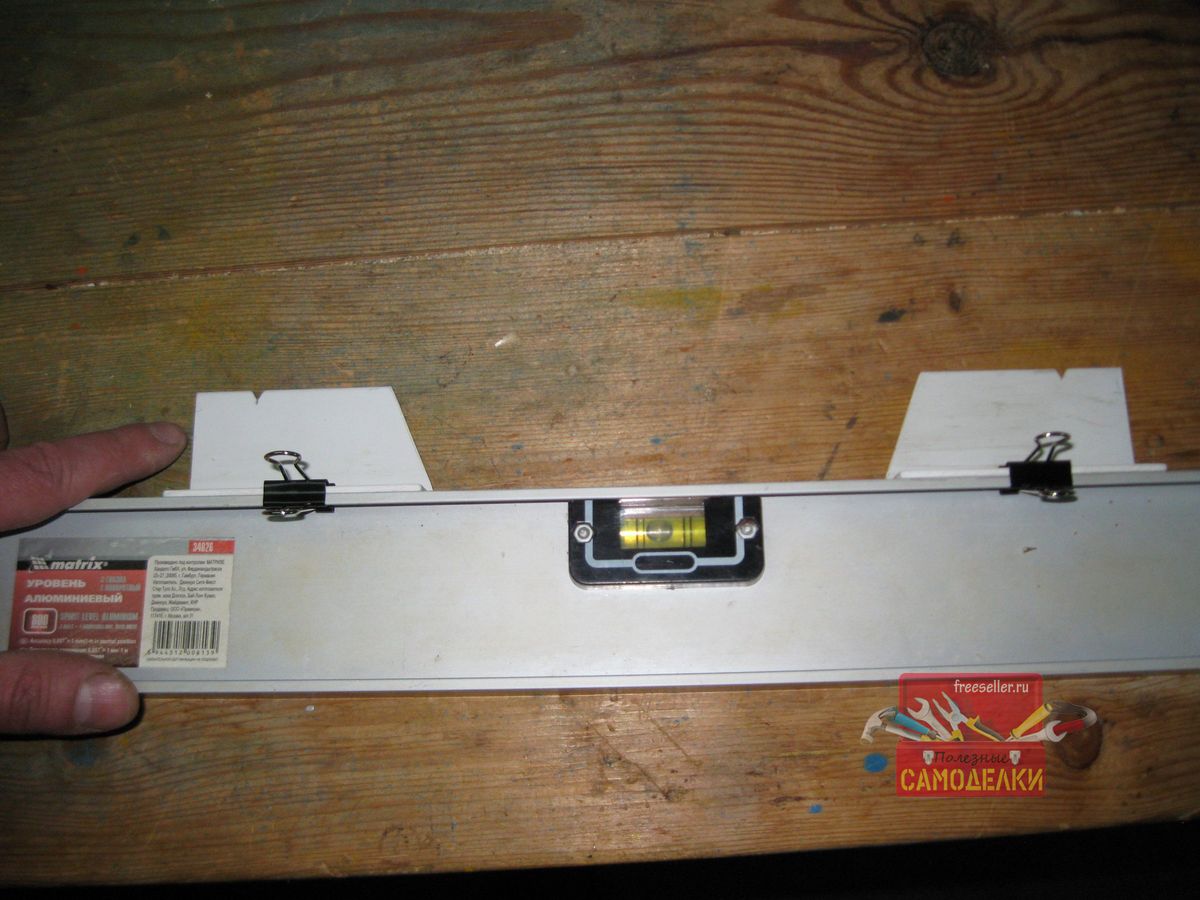

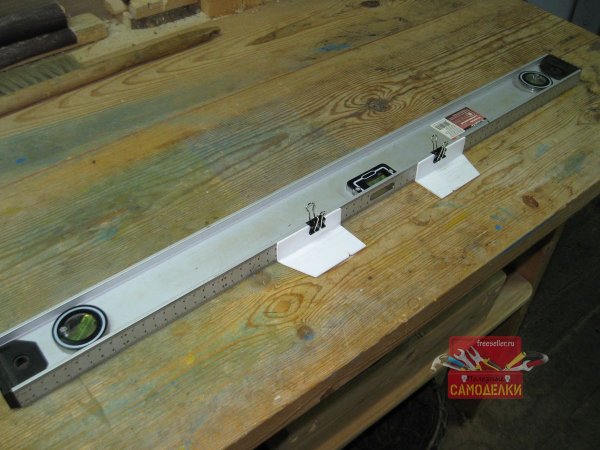

Осталось только установить наши уголки на строительный уровень, закрепив их при помощи канцелярских зажимов.

Простое приспособление для строительного уровняПростое приспособление для строительного уровняПростое приспособление для строительного уровня

Как работает приспособление?


Ну, а теперь продемонстрируем, как работает такое приспособление.



Демонстрация работы приспособления

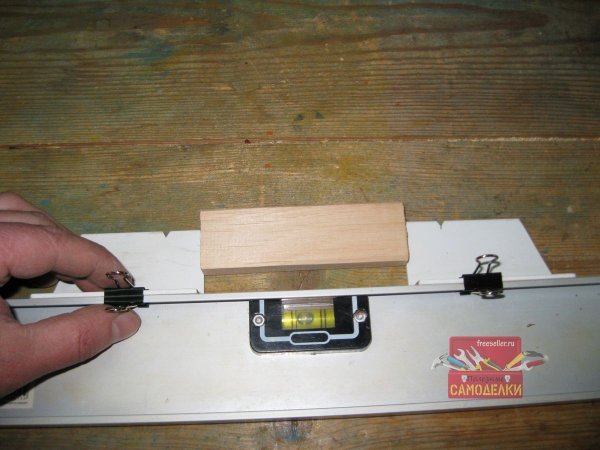

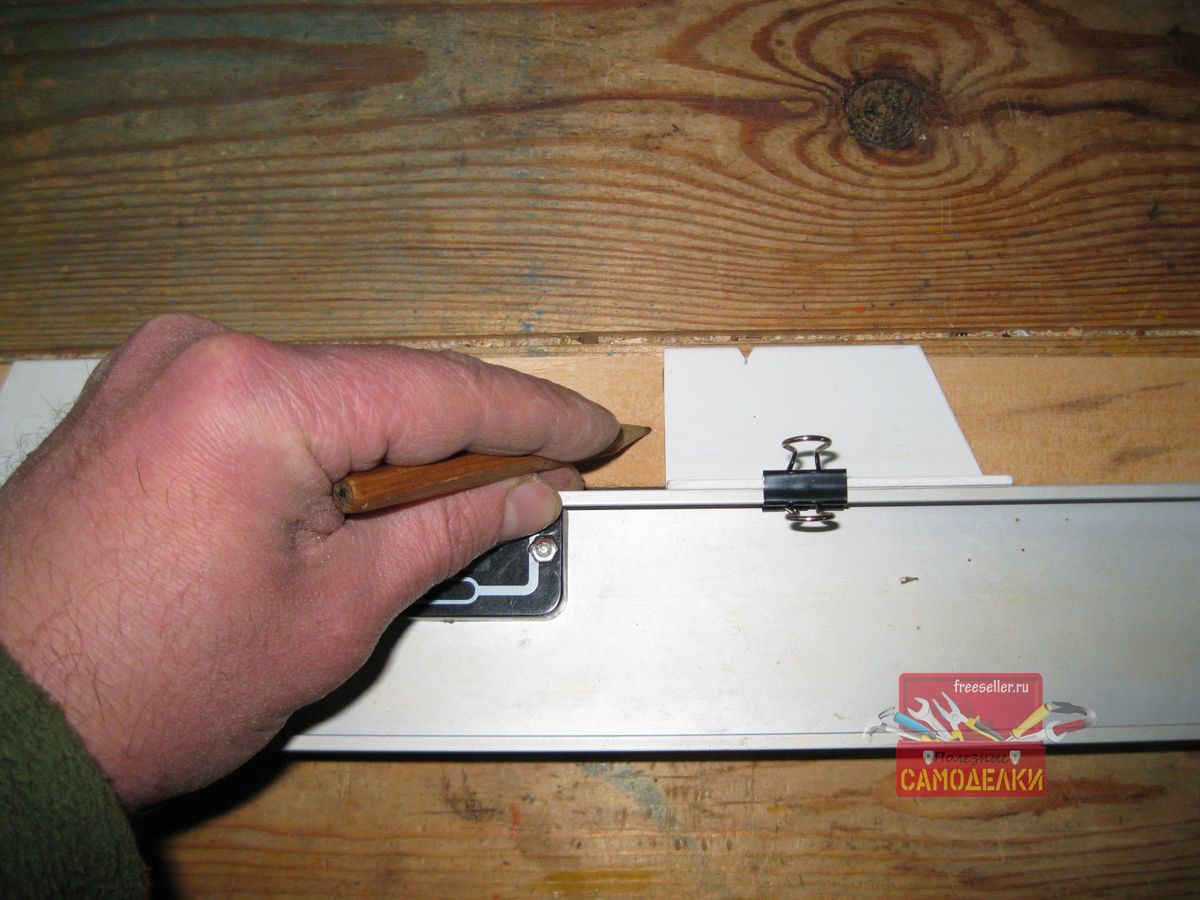

Сначала рассмотрим описанный выше пример с дощечкой. Вместо того чтобы измерять дощечку при помощи рулетки, мы просто подносим к ней уровень с нашим приспособлением и придвигаем к ней с двух сторон уголки измерительными торцами.

Измерение дощечки при помощи строительного уровня и самодельного приспособления

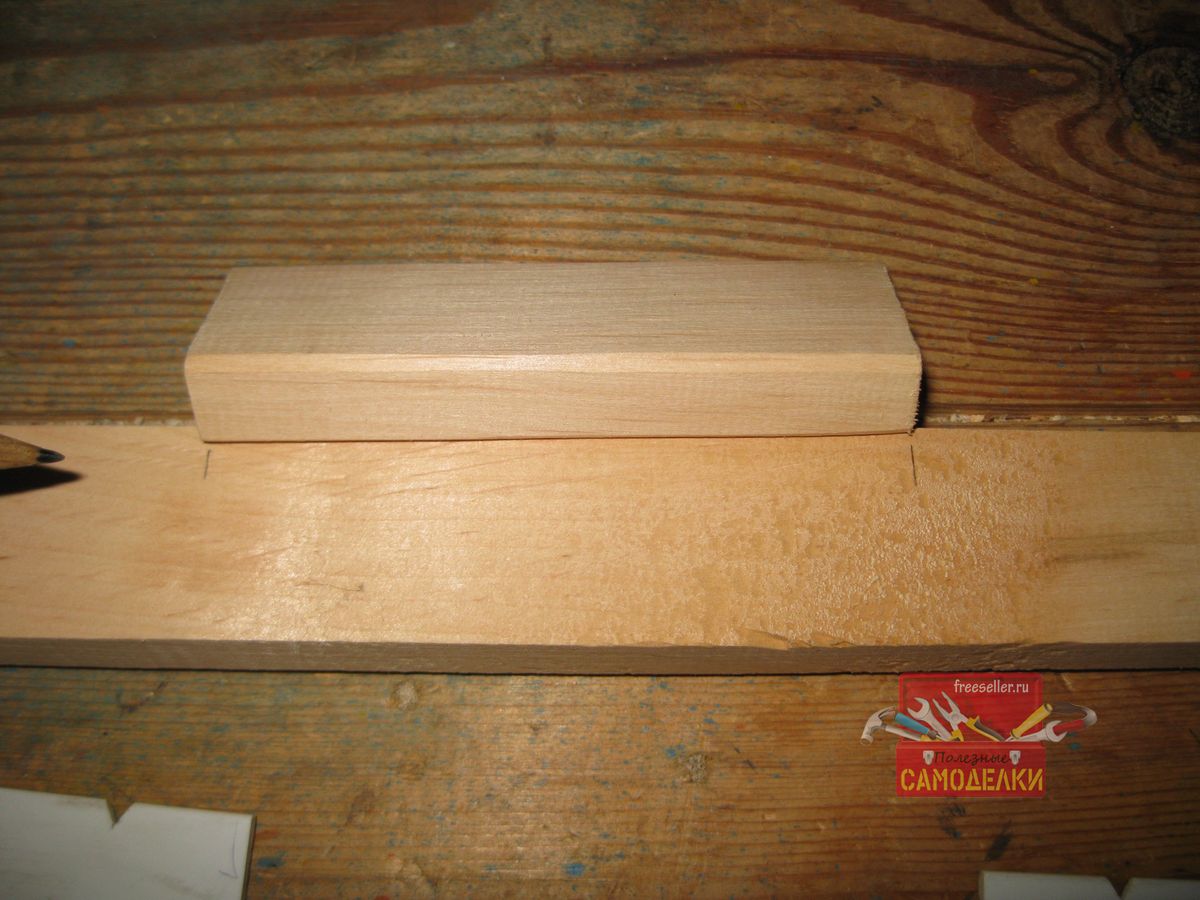

Надо сказать, что подобный способ копирования, чем-то напоминает процесс измерения детали штангенциркулем. После этого, мы убираем дощечку и переносим скопированный размер на дощечку-заготовку.

Измерение дощечки при помощи строительного уровня и самодельного приспособления
Как видно, разметка достаточно точная, причем, подобным образом, мы можем разметить такое количество заготовок, какое нам нужно.

Измерение дощечки при помощи строительного уровня и самодельного приспособления

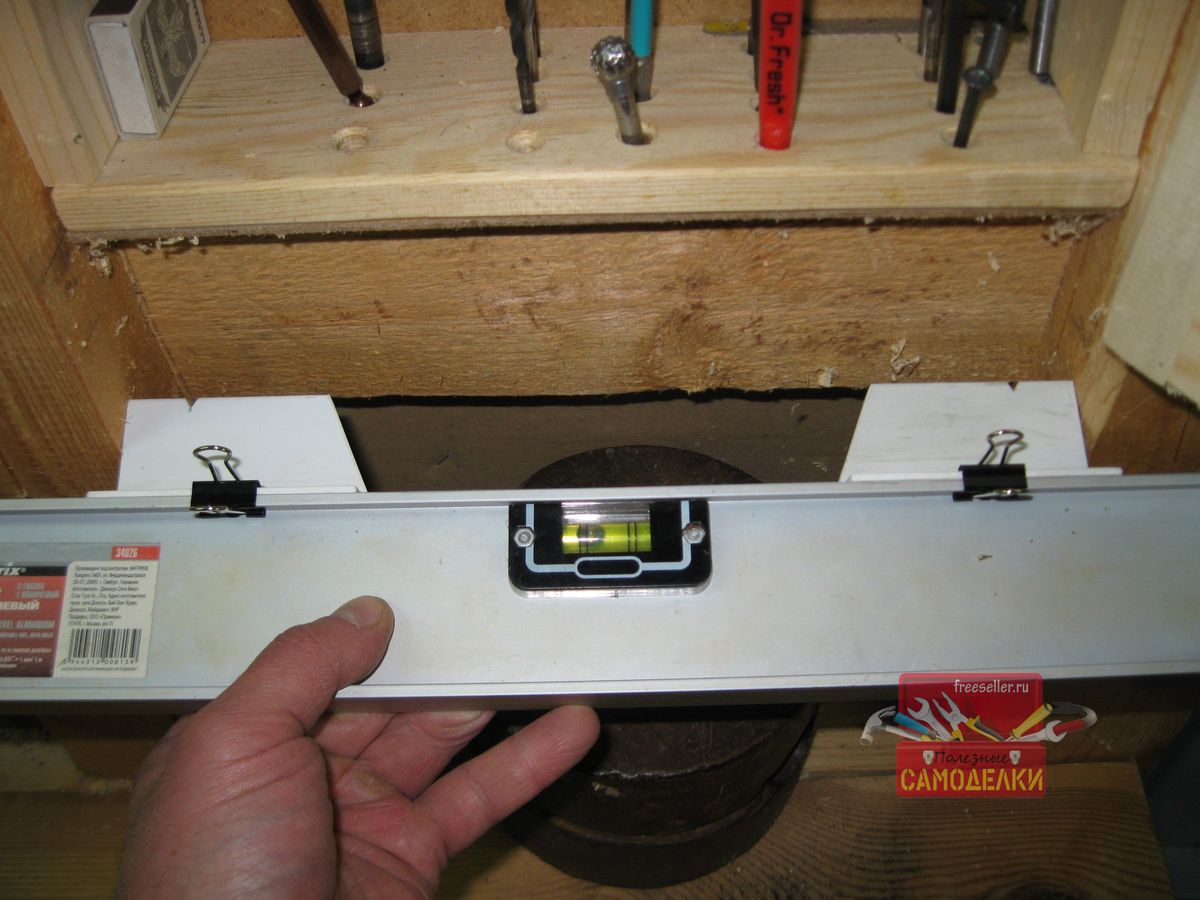

Рассмотрим другой пример. Допустим, нам нужно скопировать величину не внешнего, а внутреннего размера, например, расстояние между двумя деревянными стойками, чтобы изготовить полку между ними. Для этого, мы просто переставляем местами наши уголки, так, чтобы они измеряли внутренний размер.

копирование внутреннего размера заготовки при помощи строительного уровня и самодельного приспособления
А затем копируем и саму величину расстояния между стойками.

копирование внутреннего размера заготовки при помощи строительного уровня и самодельного приспособления
Этот размер, мы можем затем перенести на заготовку для полки. При этом обращаю внимание на то, что никаких измерений в данном случае нам не пришлось проводить.

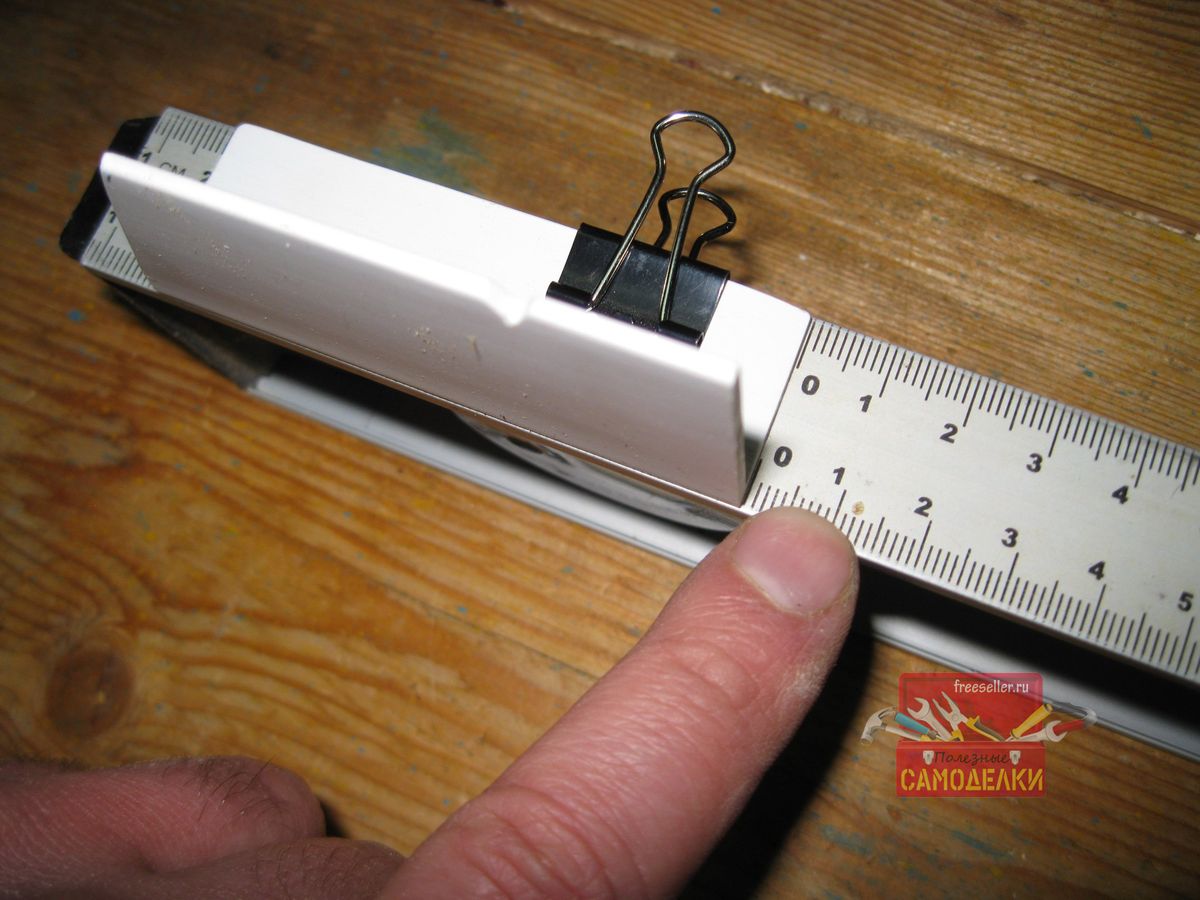

Однако если нам необходимо будет сделать деталь определенной длины, то при помощи данного приспособления, это также легко можно будет сделать. Для этого при помощи наших уголков, мы можем выставить точное значение размера в миллиметрах на строительном уровне.
копирование внутреннего размера заготовки при помощи строительного уровня и самодельного приспособления

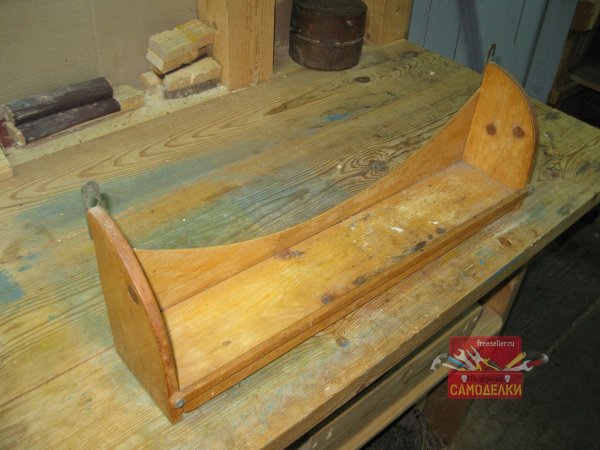

Ну, а теперь приведем еще один пример. Допустим, нам нужно повесить на стену небольшую полочку. В качестве такой полки, я взял вот такую старую самодельную полочку.

старая деревянная полка

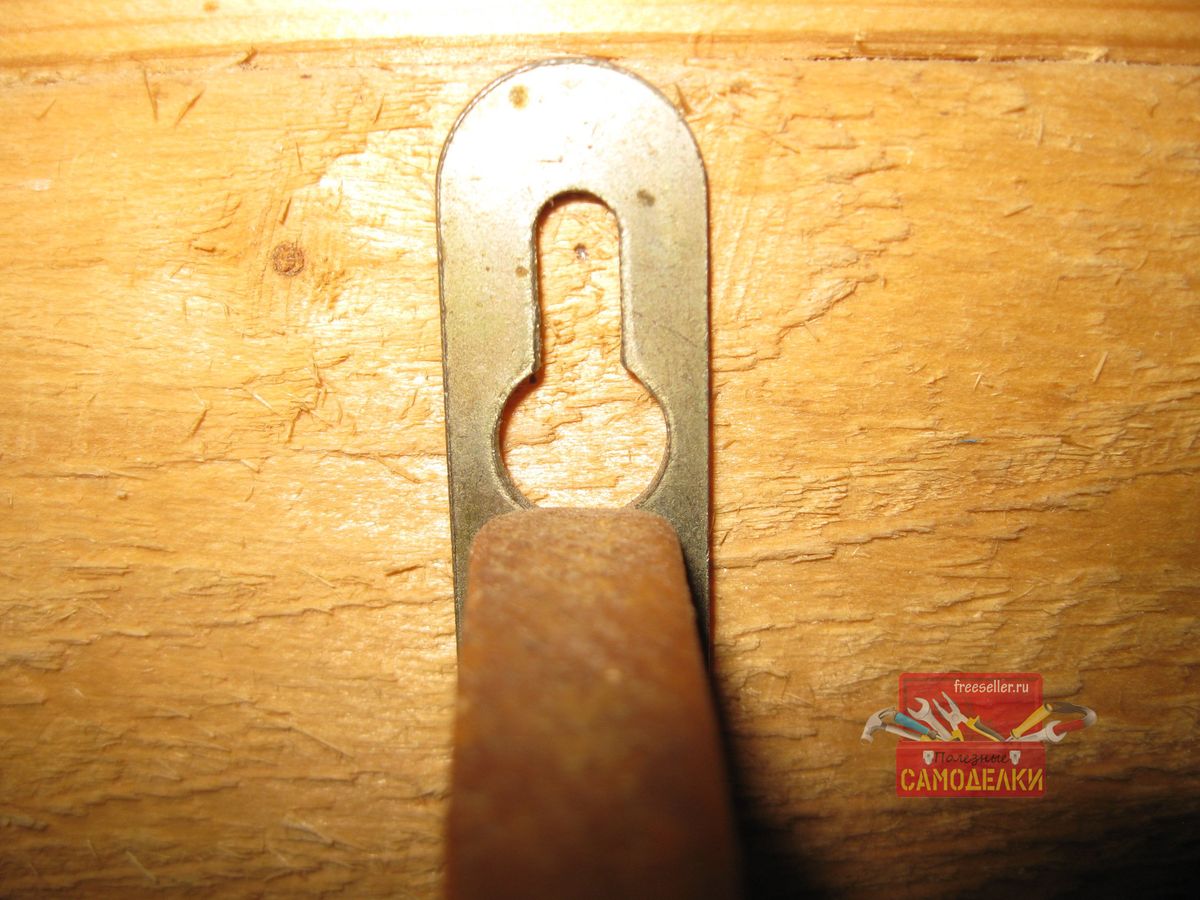

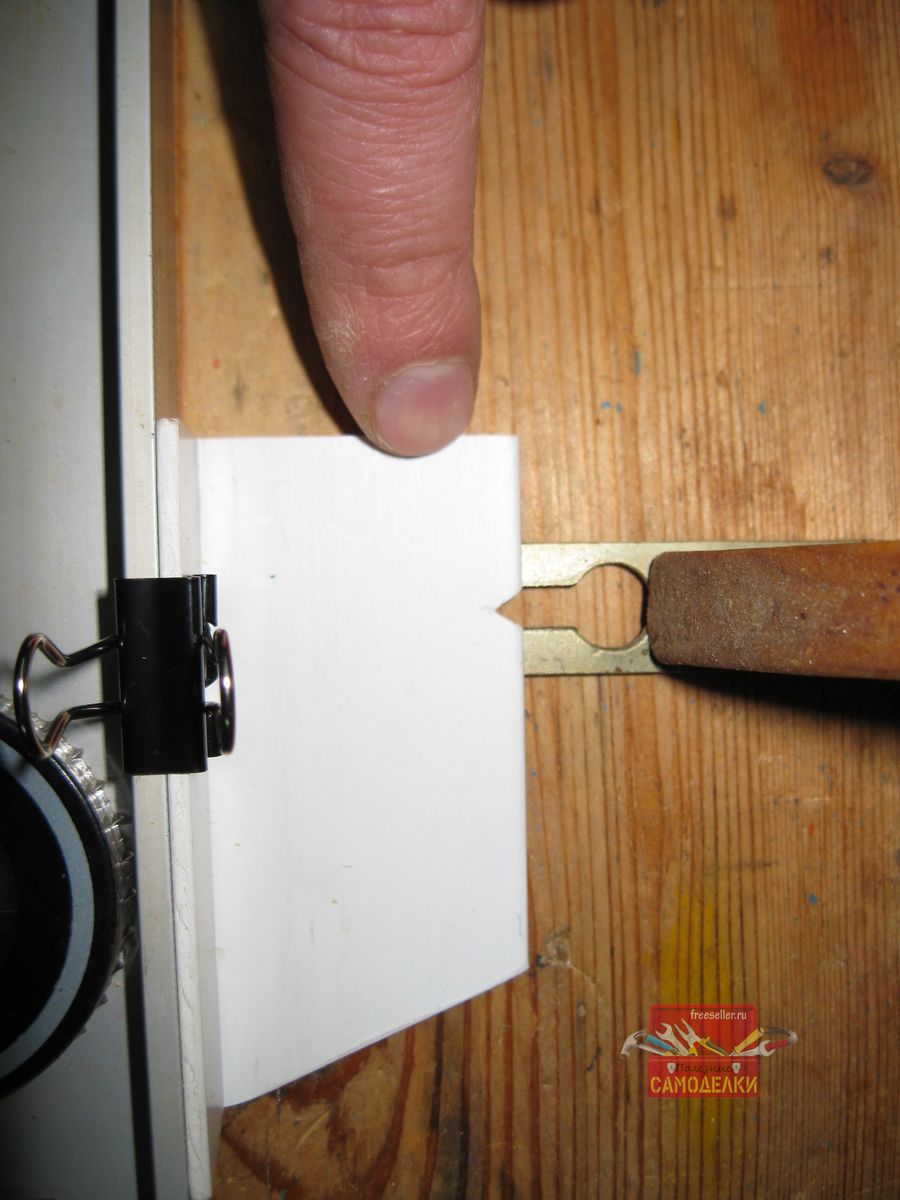

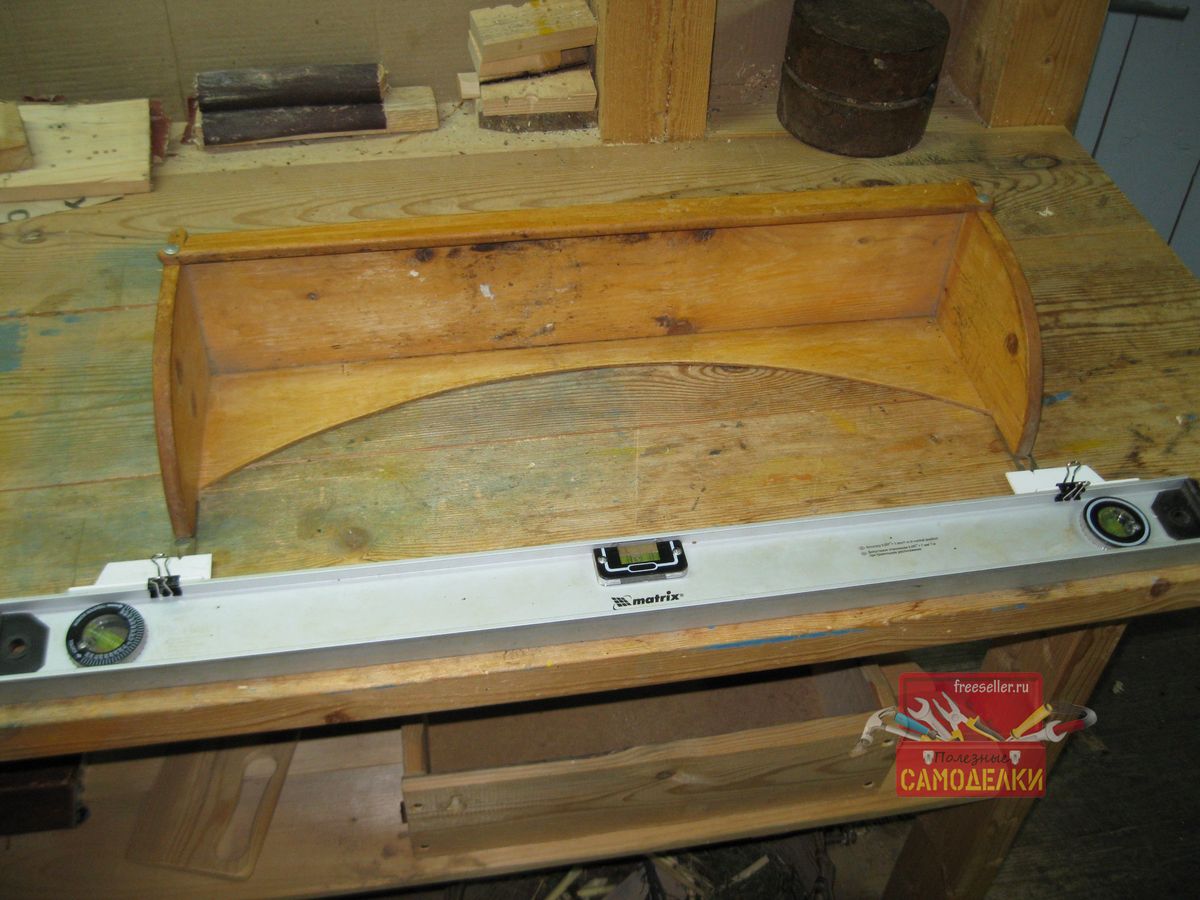

Для того чтобы повесить полку, нам нужно скопировать точное расстояние между центрами навесов. Для этого разводим на строительном уровне наши уголки и выставляем их таким образом, чтобы треугольные прорези наших уголков, находились ровно по центру навесов полки.

Копирование расстояние навесов полки при помощи простого приспособленияКопирование расстояние навесов полки при помощи простого приспособления

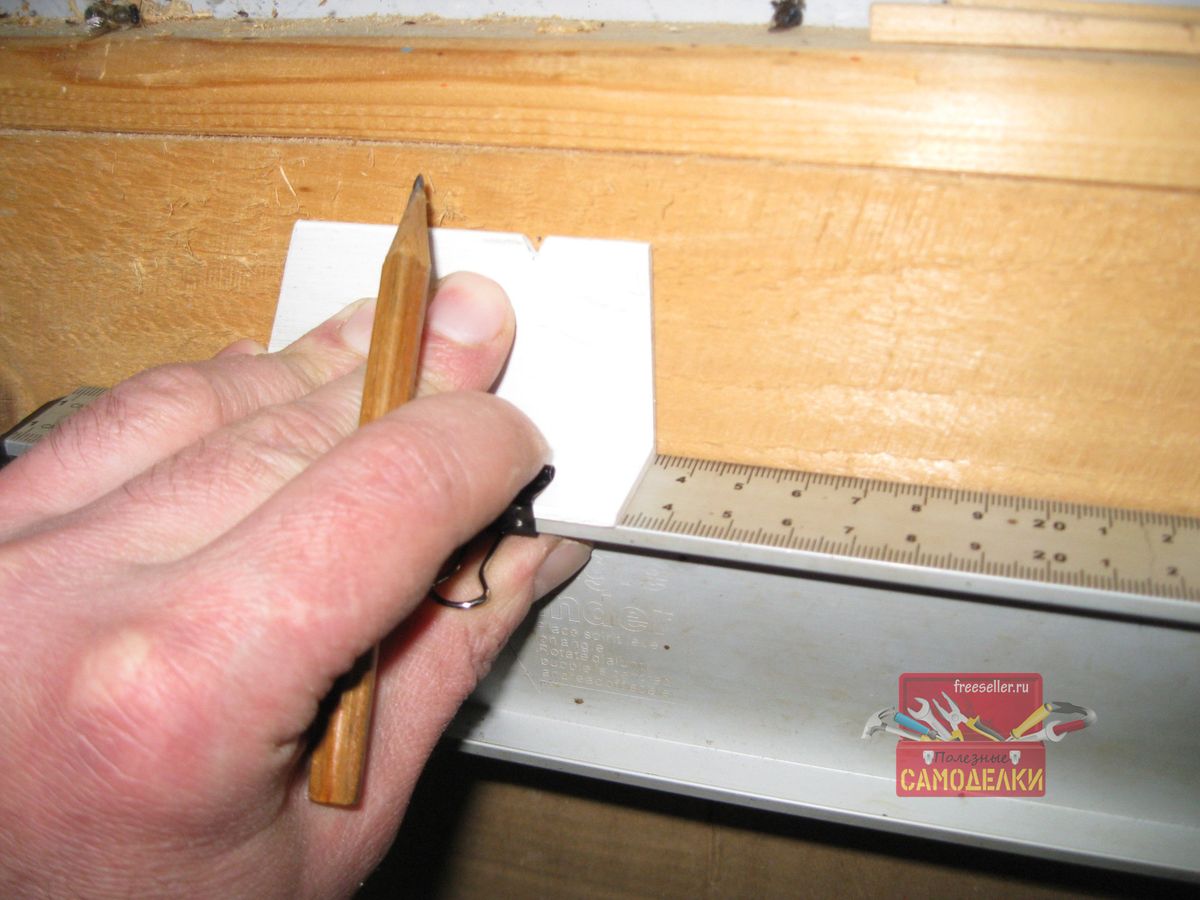

Затем переносим строительный уровень с уголками на стену и отмечаем местоположение первого отверстия под шуруп, на который мы будем вешать полку.

Копирование расстояние навесов полки при помощи простого приспособления
После этого, сразу же выставляем уровень по горизонтали, чтобы наша полка висела строго горизонтально.

Копирование расстояние навесов полки при помощи простого приспособления

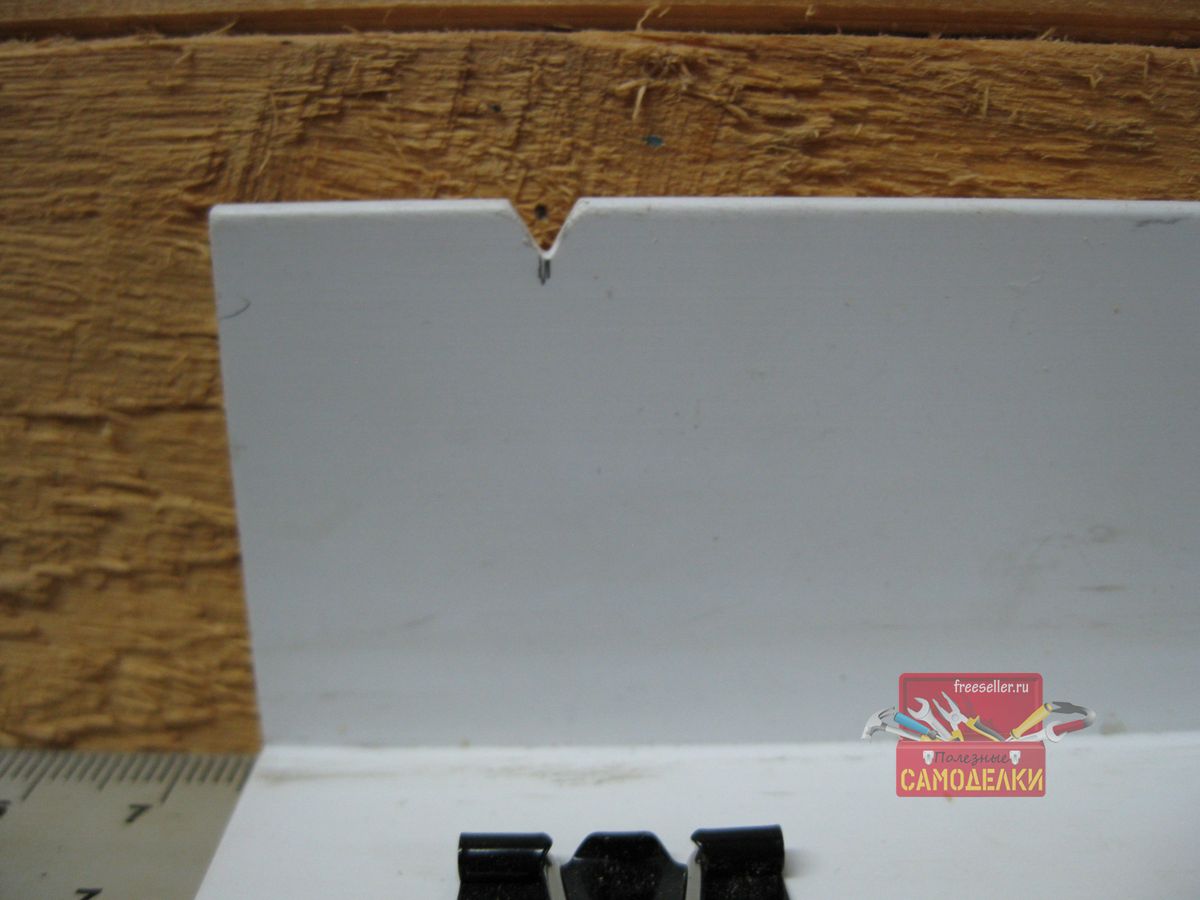

И затем отмечаем местоположение второго отверстия под шуруп.

Копирование расстояние навесов полки при помощи простого приспособления

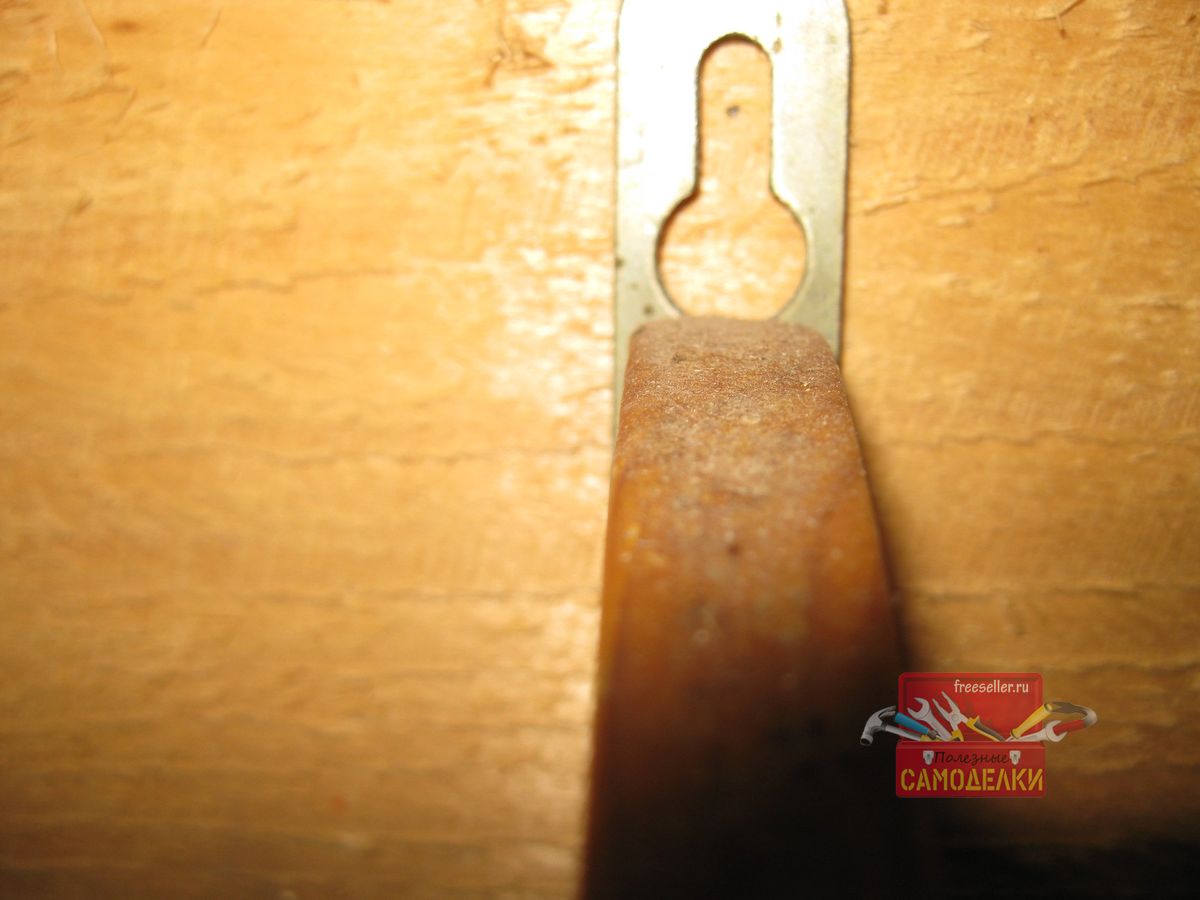

Теперь можно сверлить отверстия и вворачивать шурупы. Однако, поскольку мне не надо в реальности вешать полку, то я просто приложу ее навесами к отметкам, чтобы проверить их точность. Как видно, и первая и вторая отметка сделаны идеально.

Навешивание полки  при помощи простого приспособленияНавешивание полки  при помощи простого приспособления
Получается, что разметка отверстий для подвешивания полки при помощи подобного приспособления, является намного более простой, быстрой и точной, чем при использовании рулетки или других измерительных инструментов.

Надо отметить, что перечисленные примеры, описывают еще далеко не все возможности данного приспособления. Я думаю, что в процессе эксплуатации этого приспособления, откроются и другие варианты его применения.

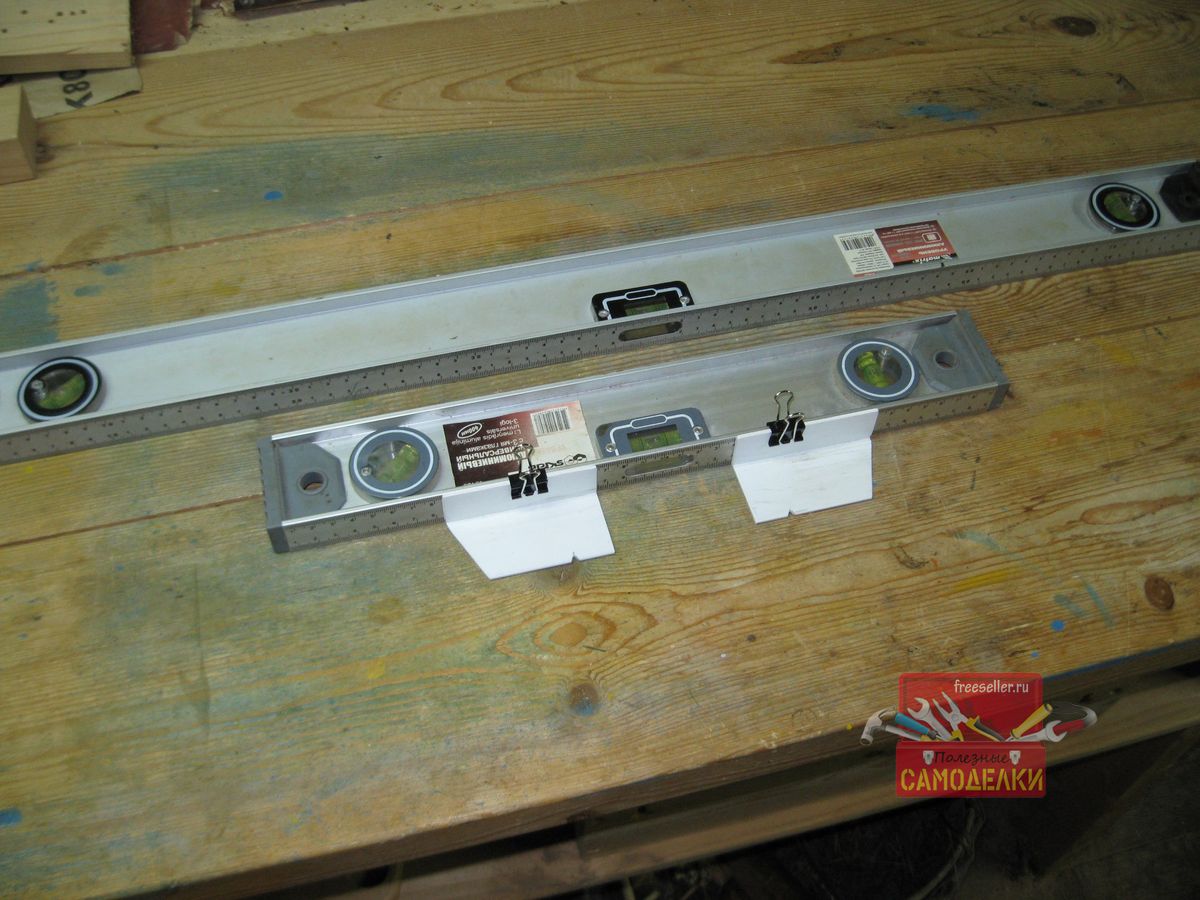

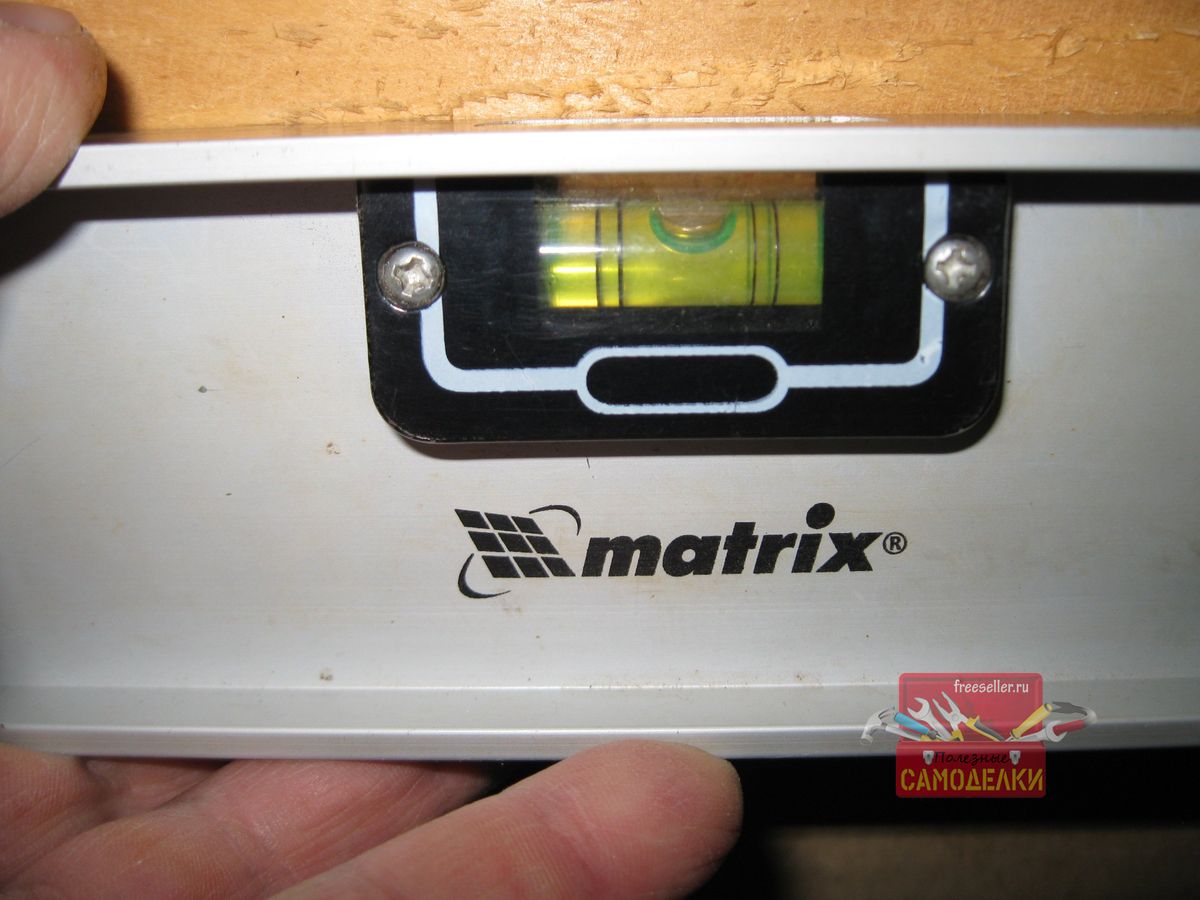

Кстати, для большего удобства, данное приспособление можно использовать на разных по длине строительных уровнях. Например, для копирования размеров коротких деталей и заготовок, можно использовать более короткий строительный уровень.

Простое приспособление для строительного уровня для копирования и переноса отметок
Ну и на этом у меня все! Всем пока и простого, но удобного и функционального самодельного инструмента!
