Корпус для ESR GM328A тестера своими руками

Делаем самодельный корпус для легендарного ESR GM328A тестера своими руками.
Всем Доброго времени суток!

Вот наконец-то и я обзавелся всем знакомым ESR GM328A тестером, который является очень полезным помощником в радиоэлектронике.
Много не хочу о нем рассказывать, информацию о нем предостаточно, речь пойдет немного о другом, а именно о его корпусе!

К сожалению, производитель не комплектует корпусом свой прибор, его нужно докупать отдельно, что делать крайне мне не хотелось, поэтому я изготовил его сам, что для этого мне понадобилось, я сейчас расскажу и покажу.

Корпус для ESR GM328A тестера своими руками
Корпус для ESR GM328A тестера своими руками

Материалы и инструменты


Для изготовления корпуса мне понадобилось следующее:

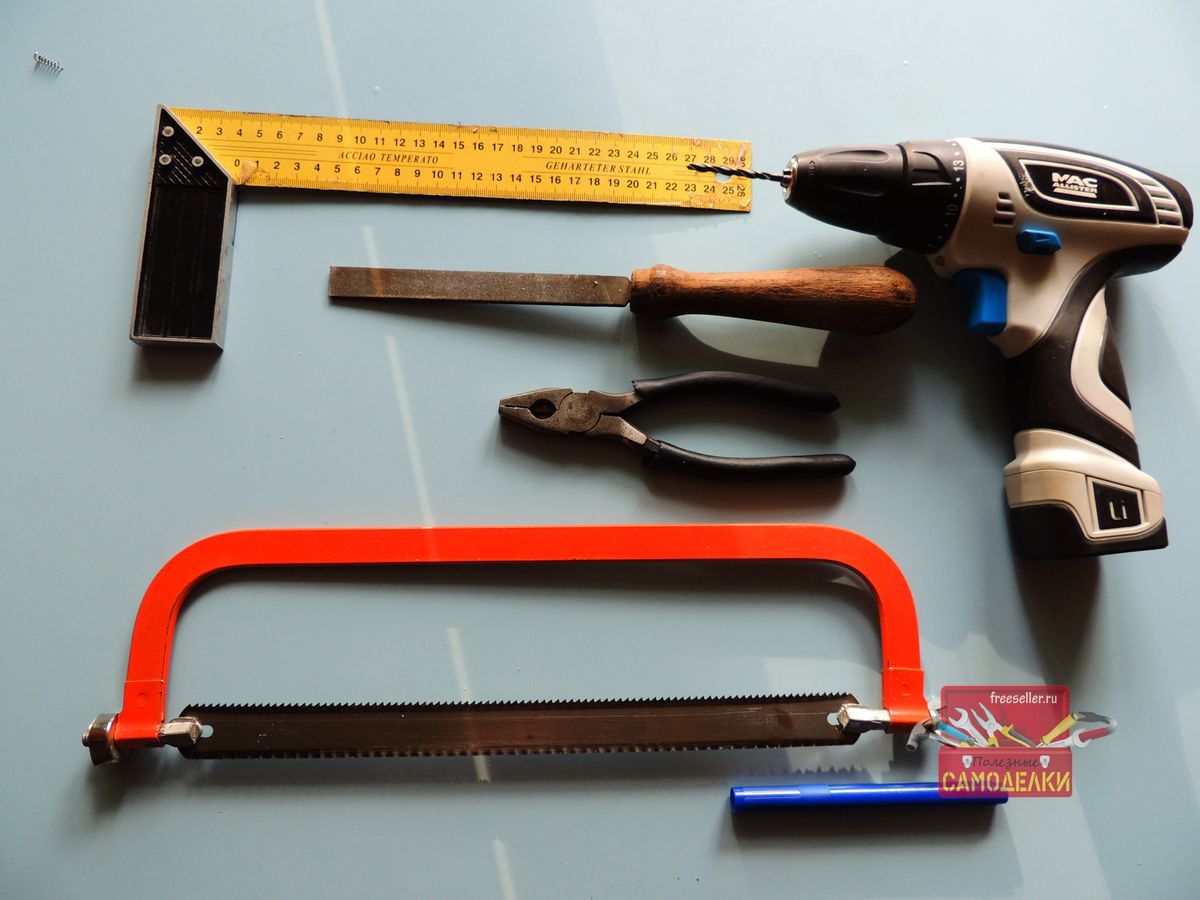

Инструмент:

Инструмент

Материалы:

  • оргстекло;
  • стойки от материнской платы;
  • болты и винтики разных размеров.


Изготовление корпуса

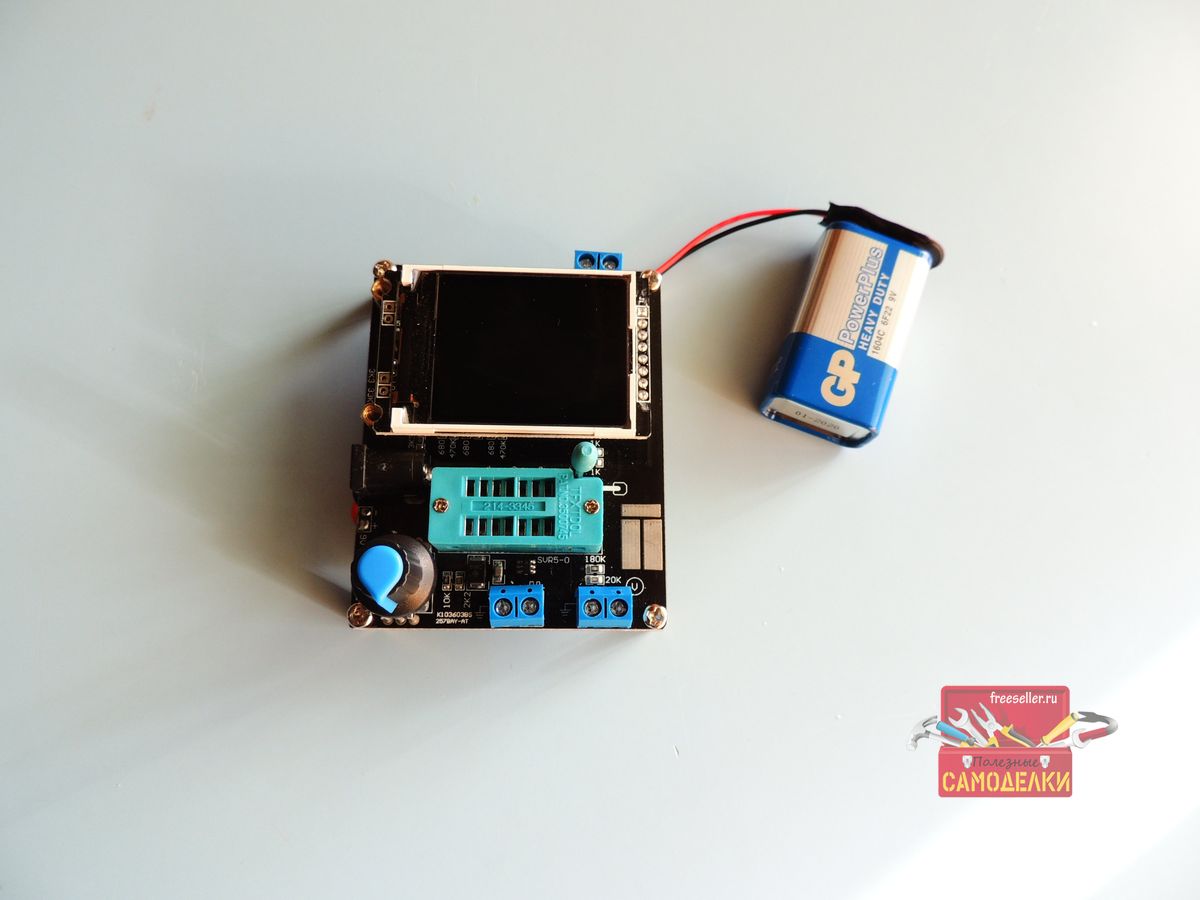

Был взят вот такой всеми нам знакомый тестер.

Изготовление корпуса для ESR GM328A тестера
В качестве материала для корпуса я решил использовать оргстекло.

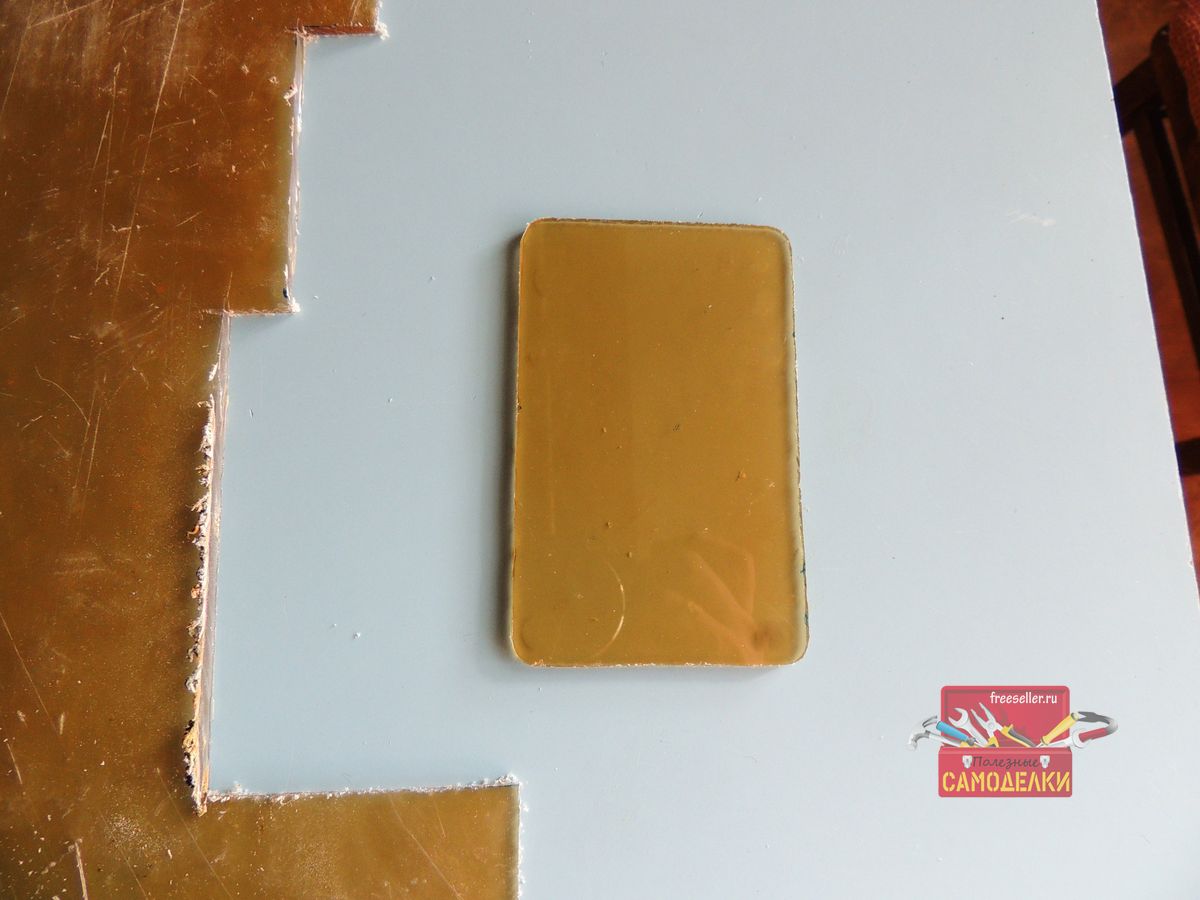

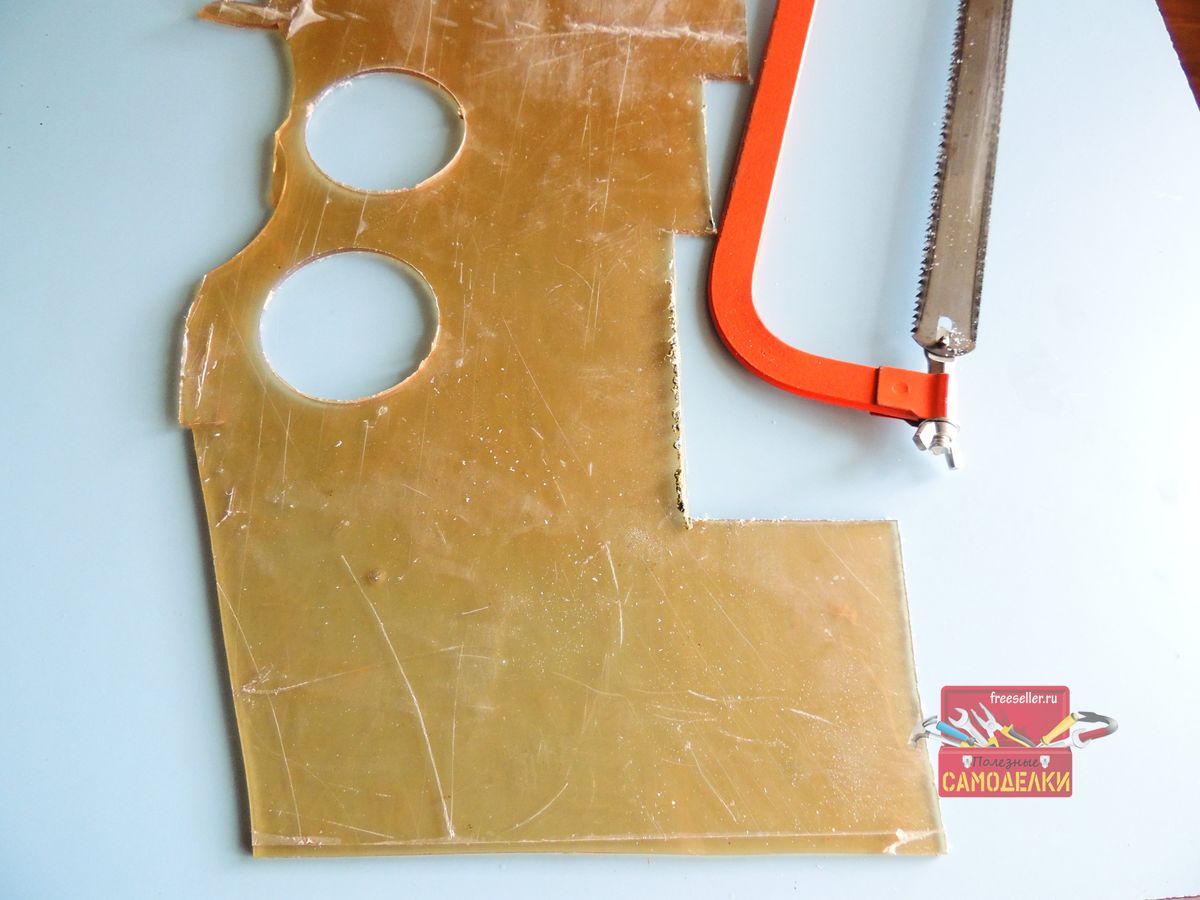

Для начала я примерил размеры прибора на куске оргстекла, далее при помощи ножовки вырезал нужный мне отрезок, при этом учитывал размеры батарейки, углы заготовки закруглил, сточил напильником.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

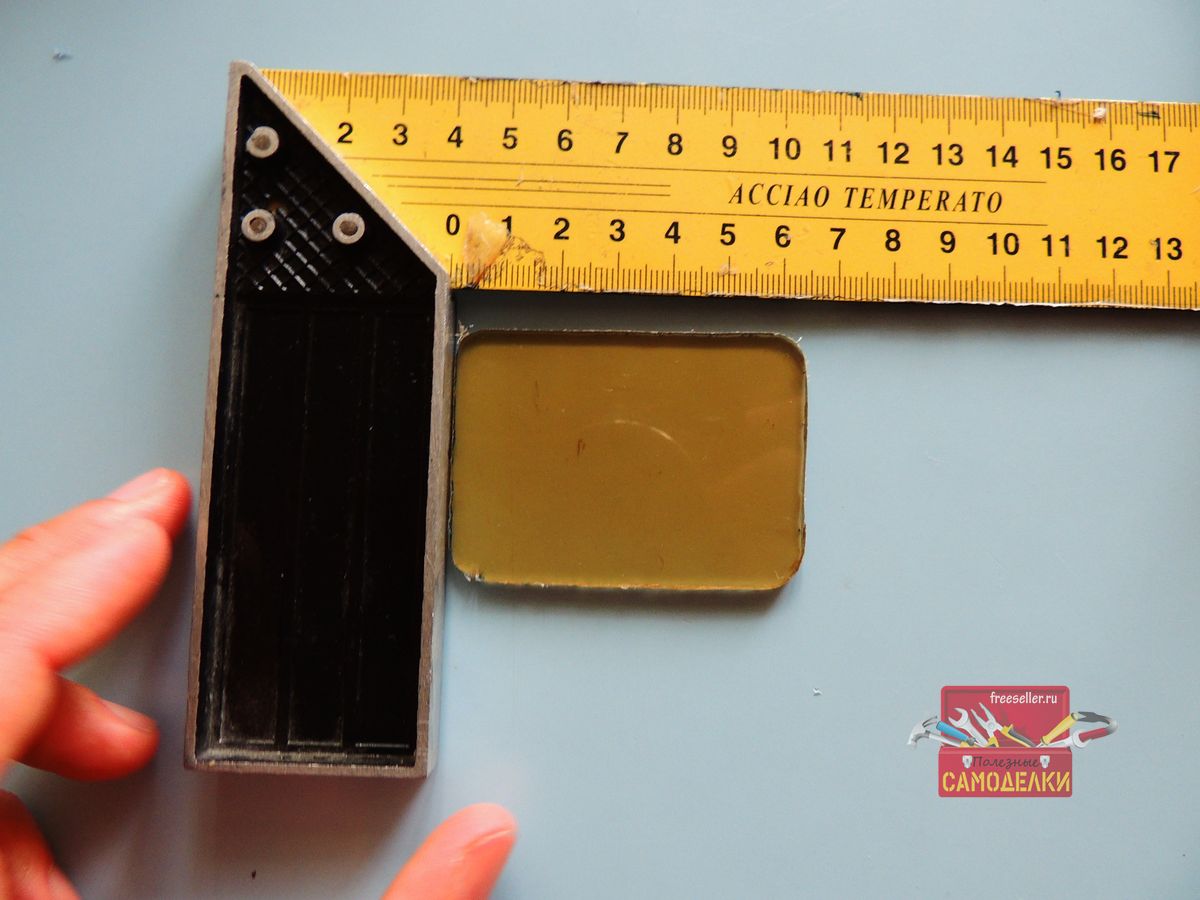

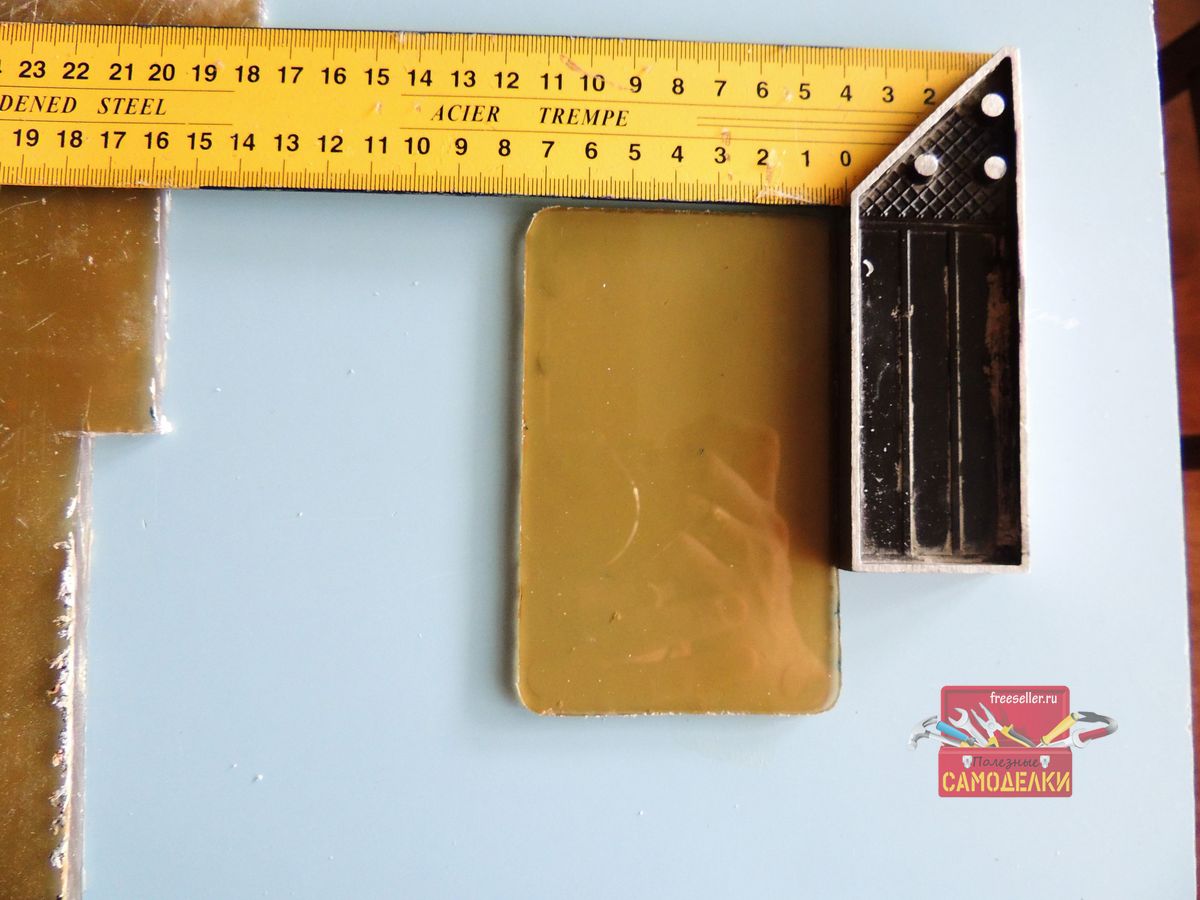

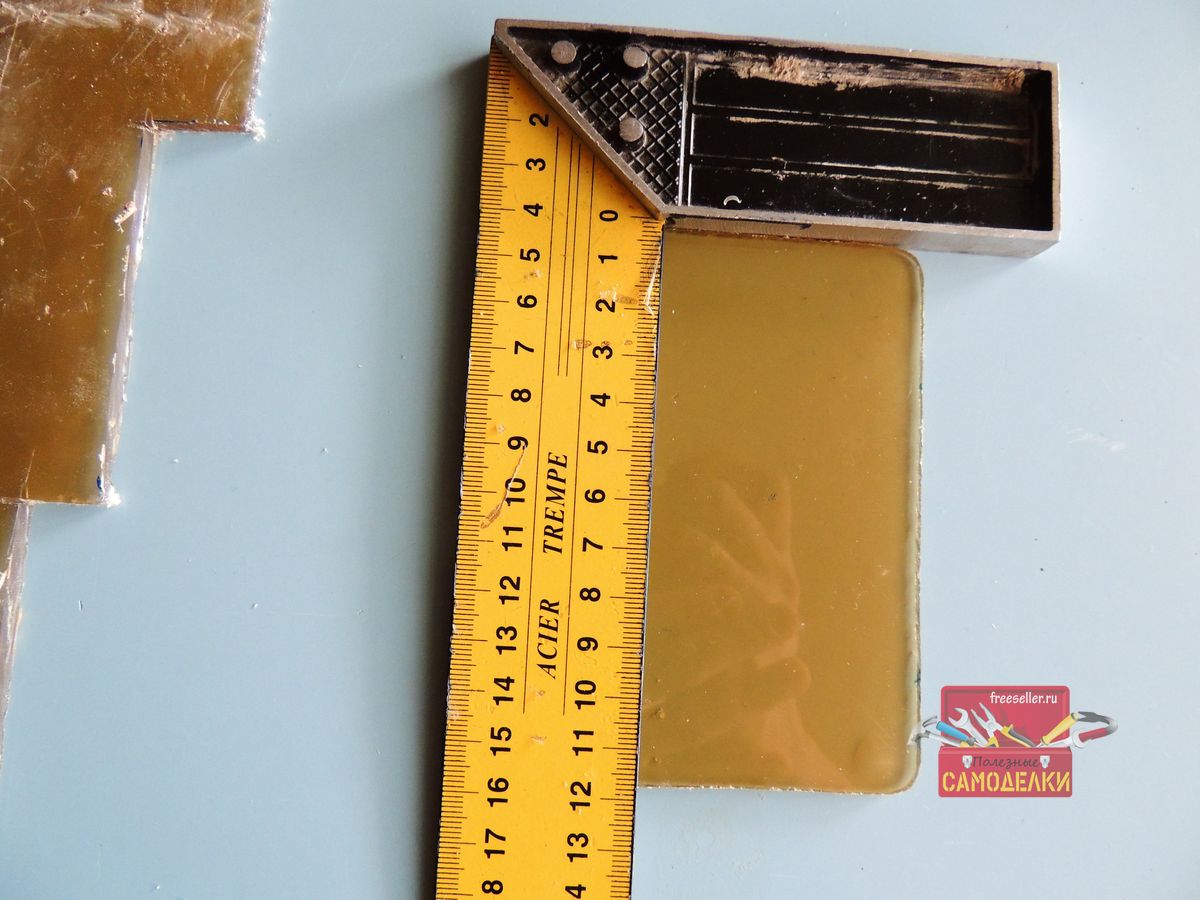

Размеры получились следующие.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера
Брал небольшой запас по краям.

Изготовление корпуса для ESR GM328A тестера

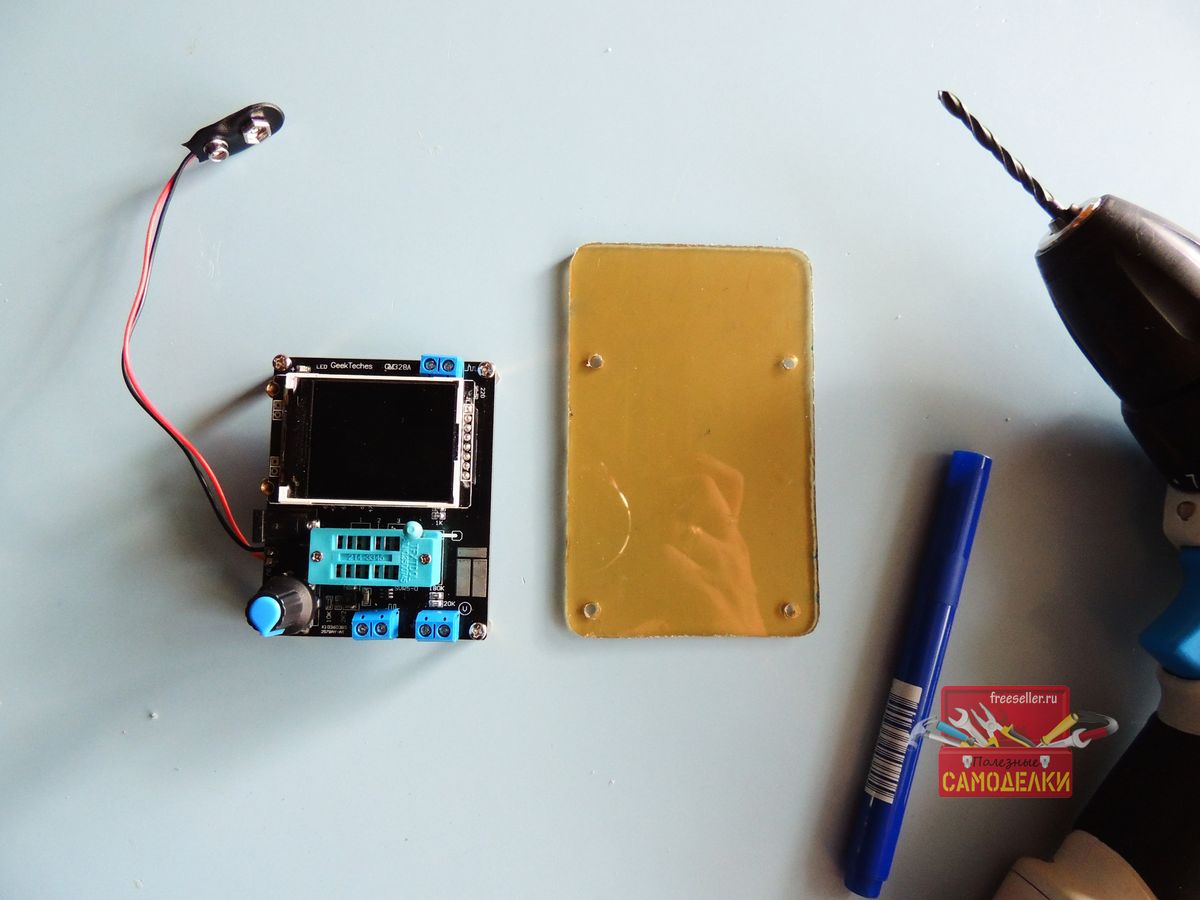

Так как на приборной плате были изначально установлены опорные стойки, к ним и будем крепиться, разметил маркером отверстия под винты, просверлил.
Изготовление корпуса для ESR GM328A тестера

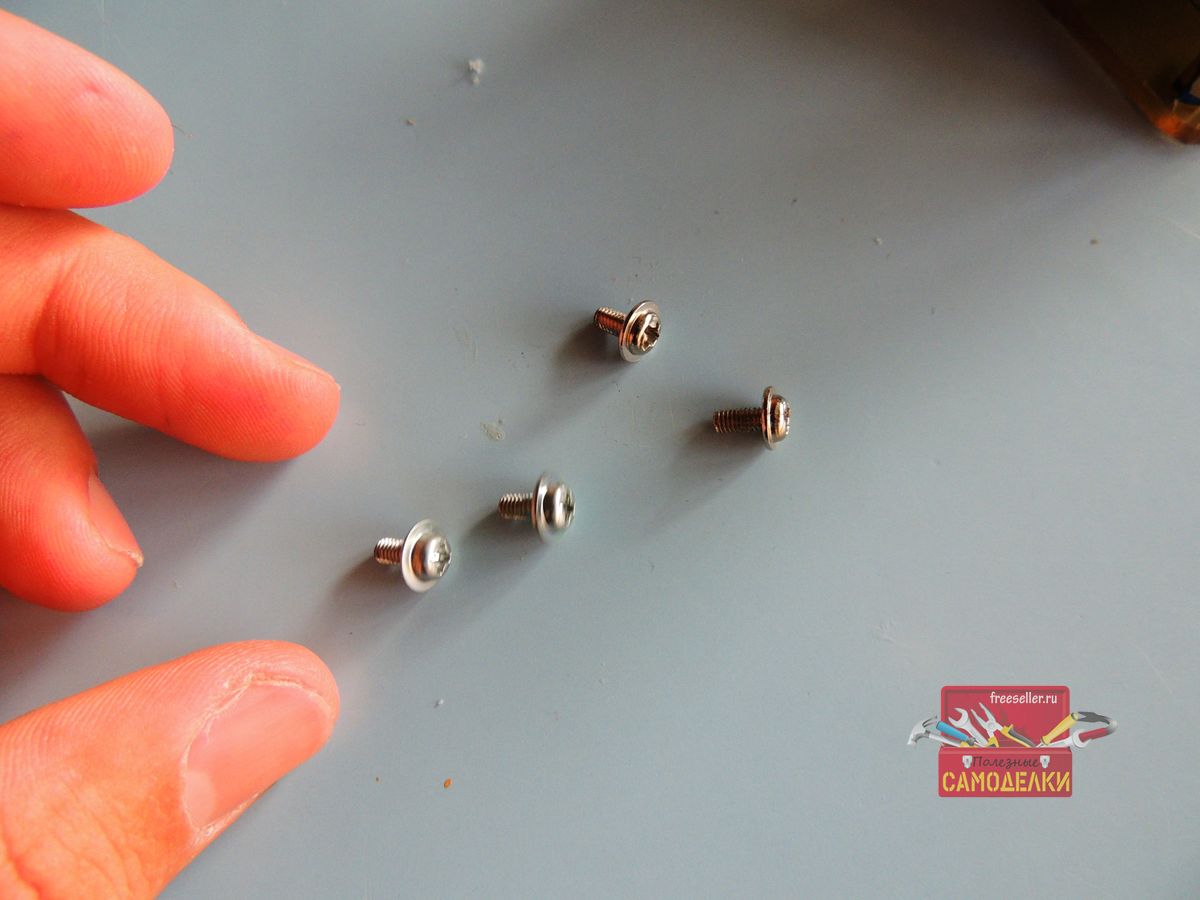

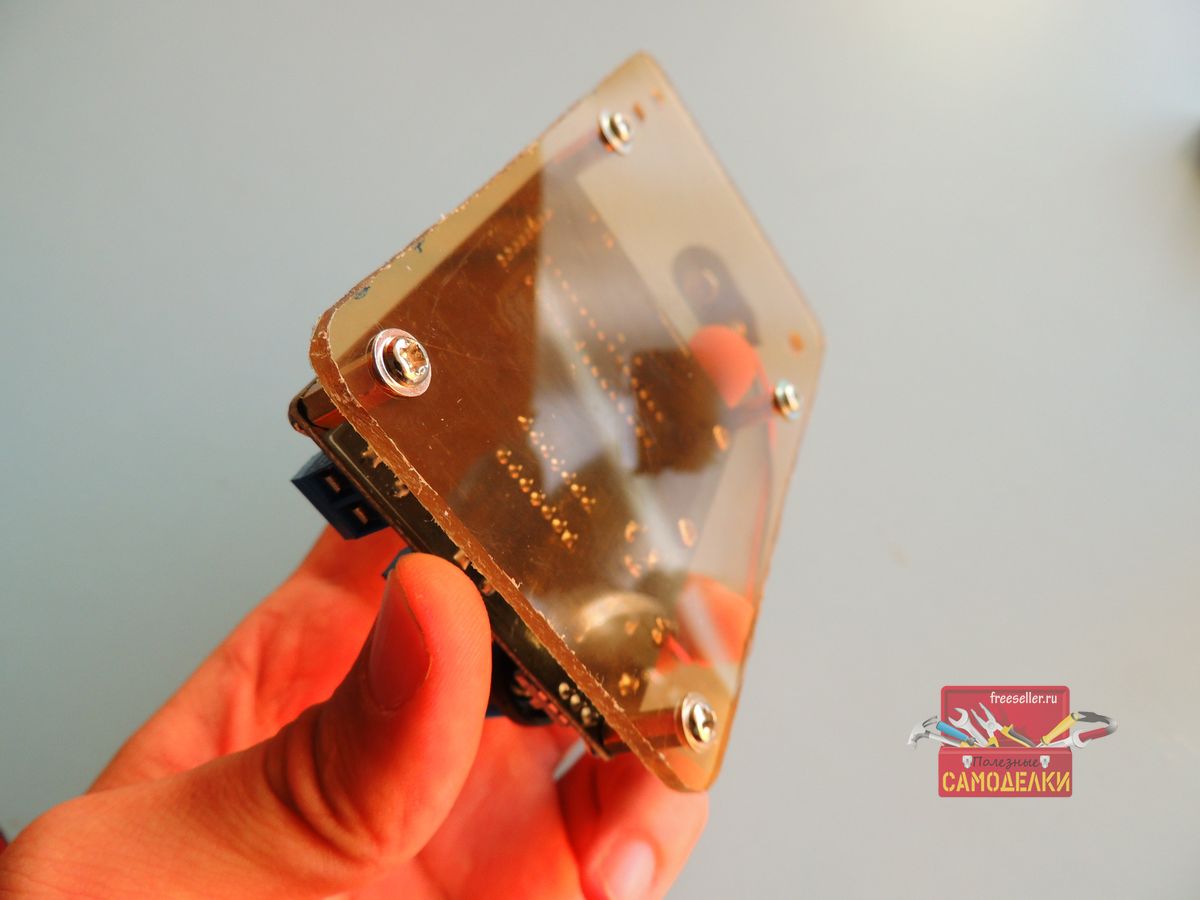

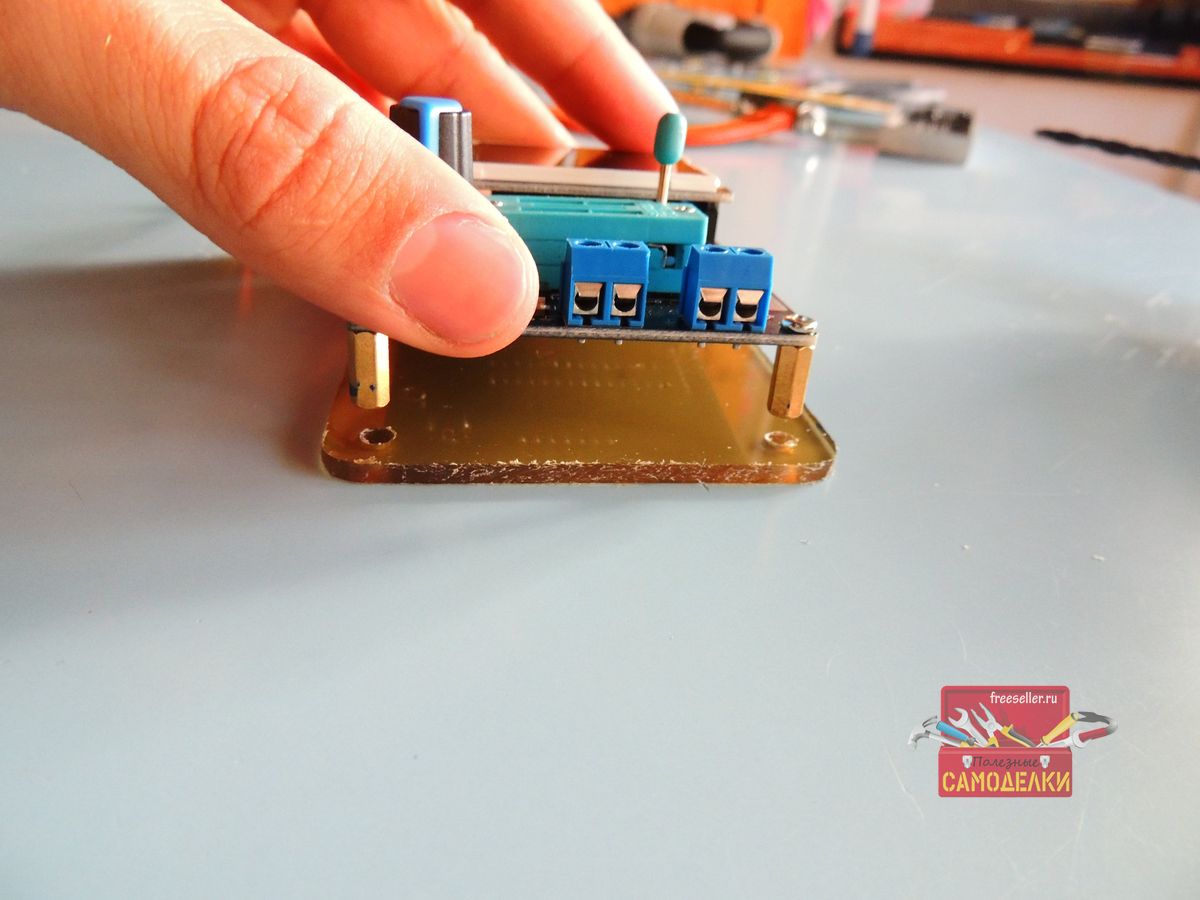

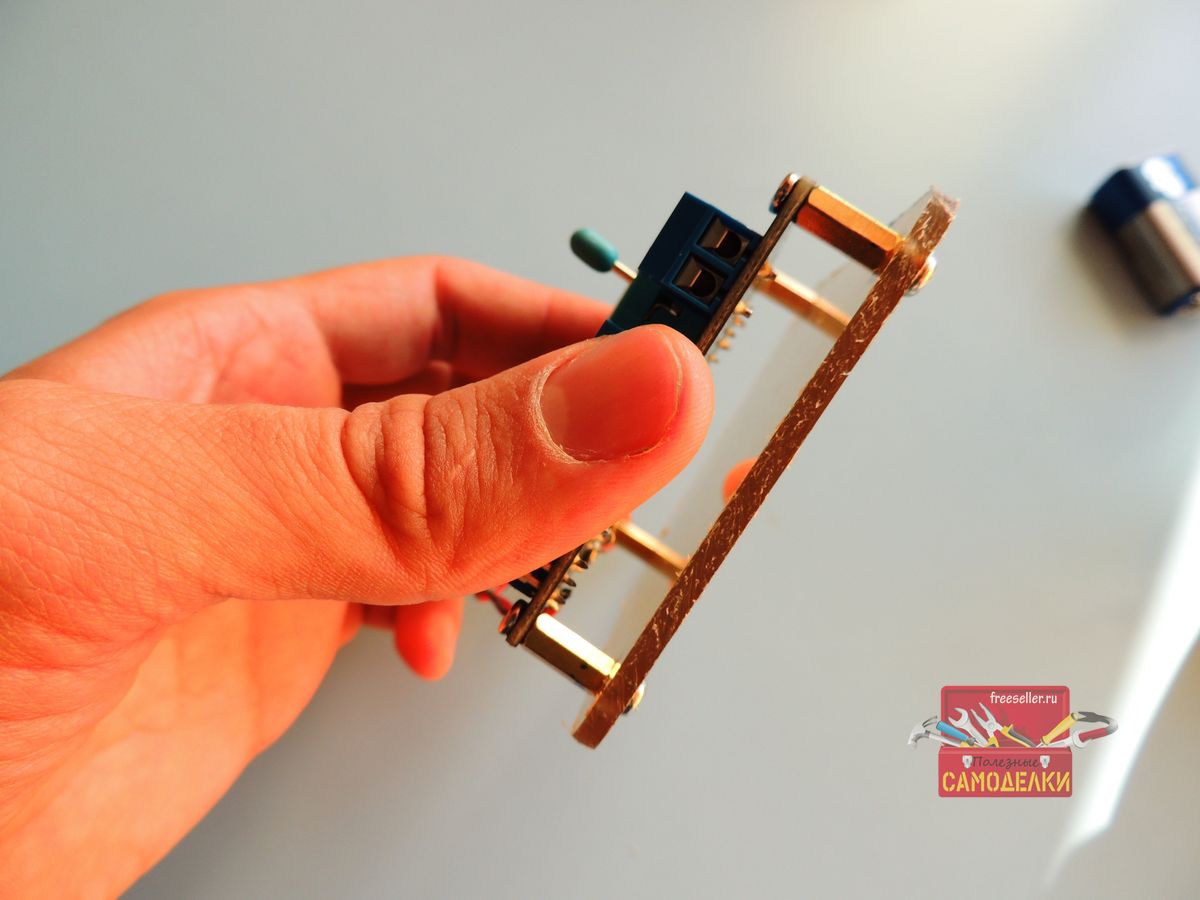

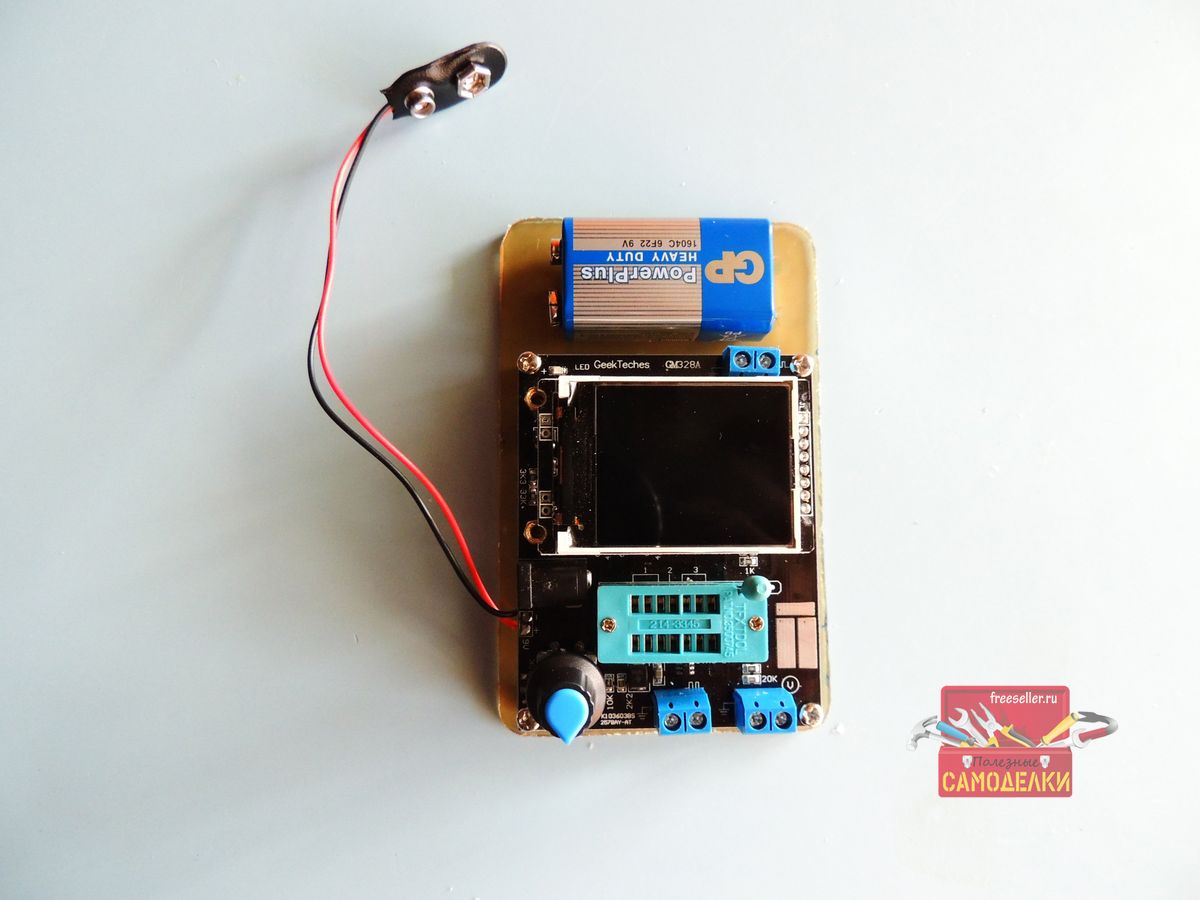

Примерил, зафиксировал подобранными винтами.
 Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера
Далее принялся крепить батарейку.
Приложил батарейку и нанес разметку, просверлил два отверстия для стоек, и одно для длинного винта (так как стоек у меня больше не было).

Изготовление корпуса для ESR GM328A тестера

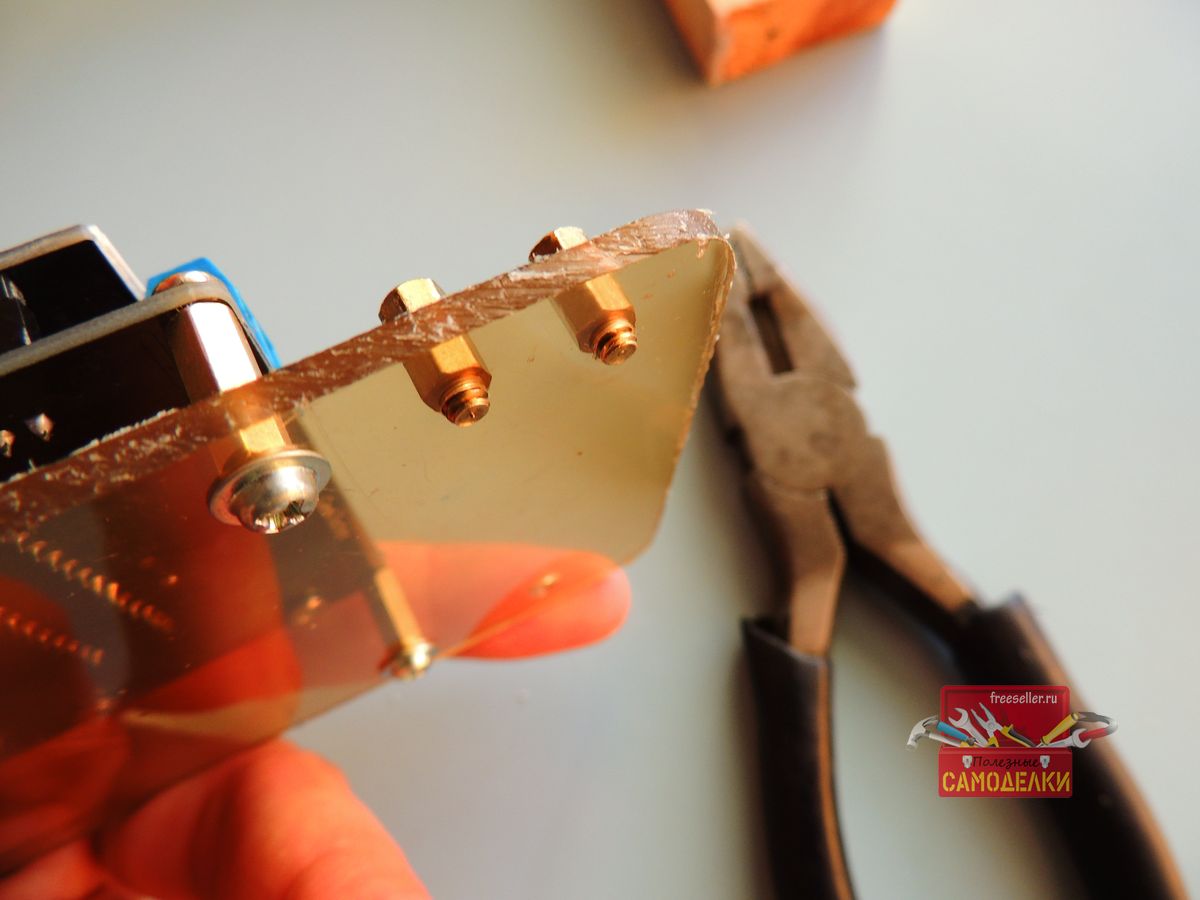

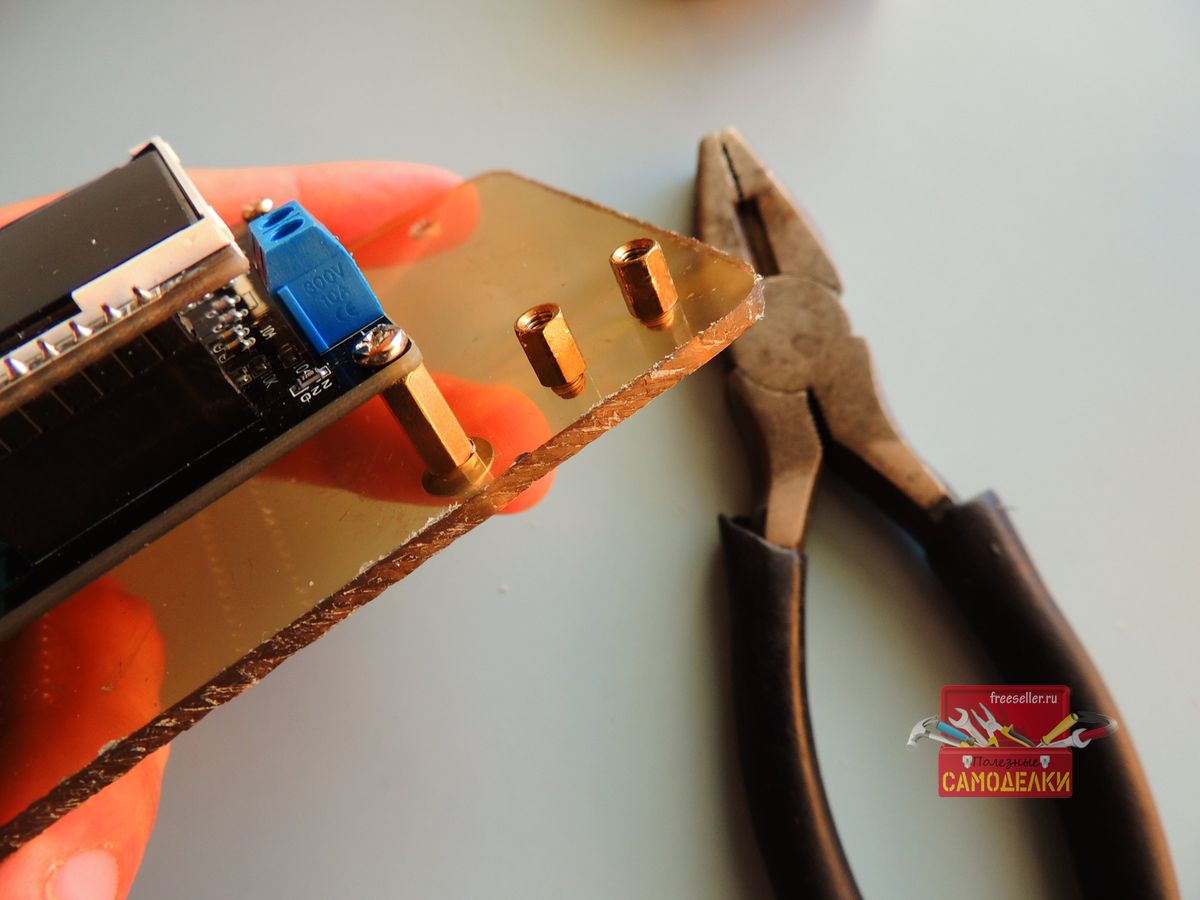

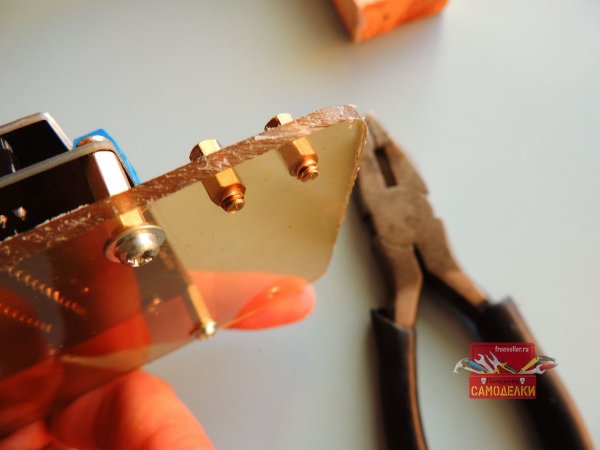

Закрутил стойки.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

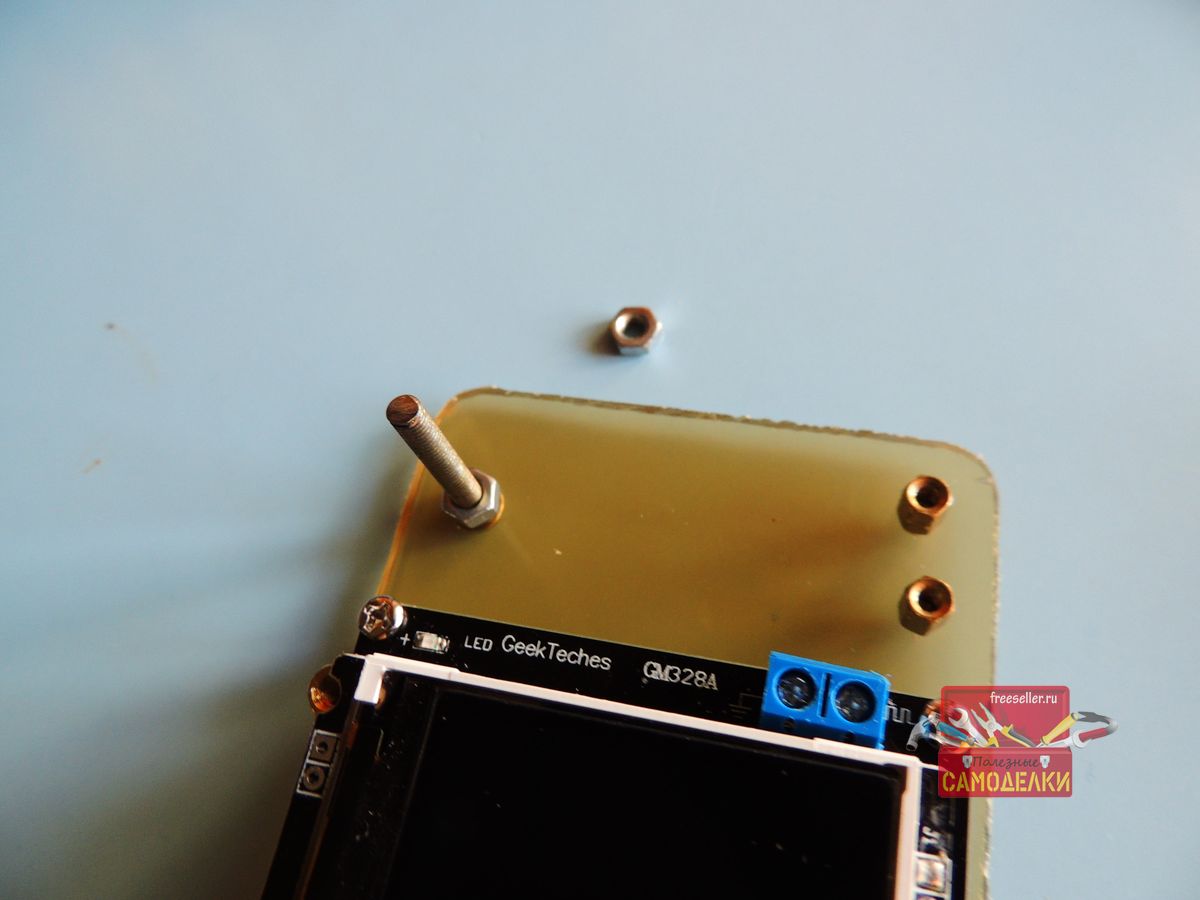

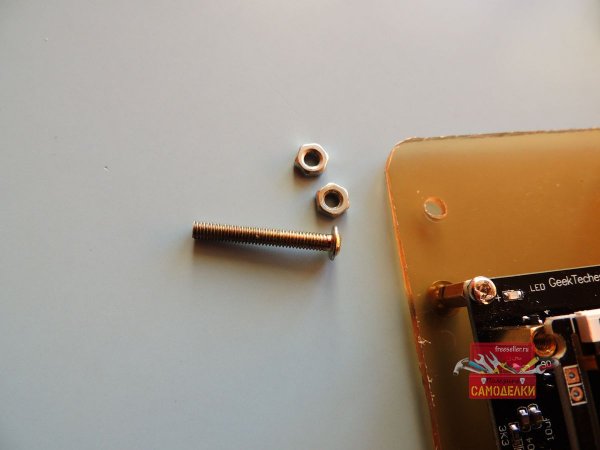

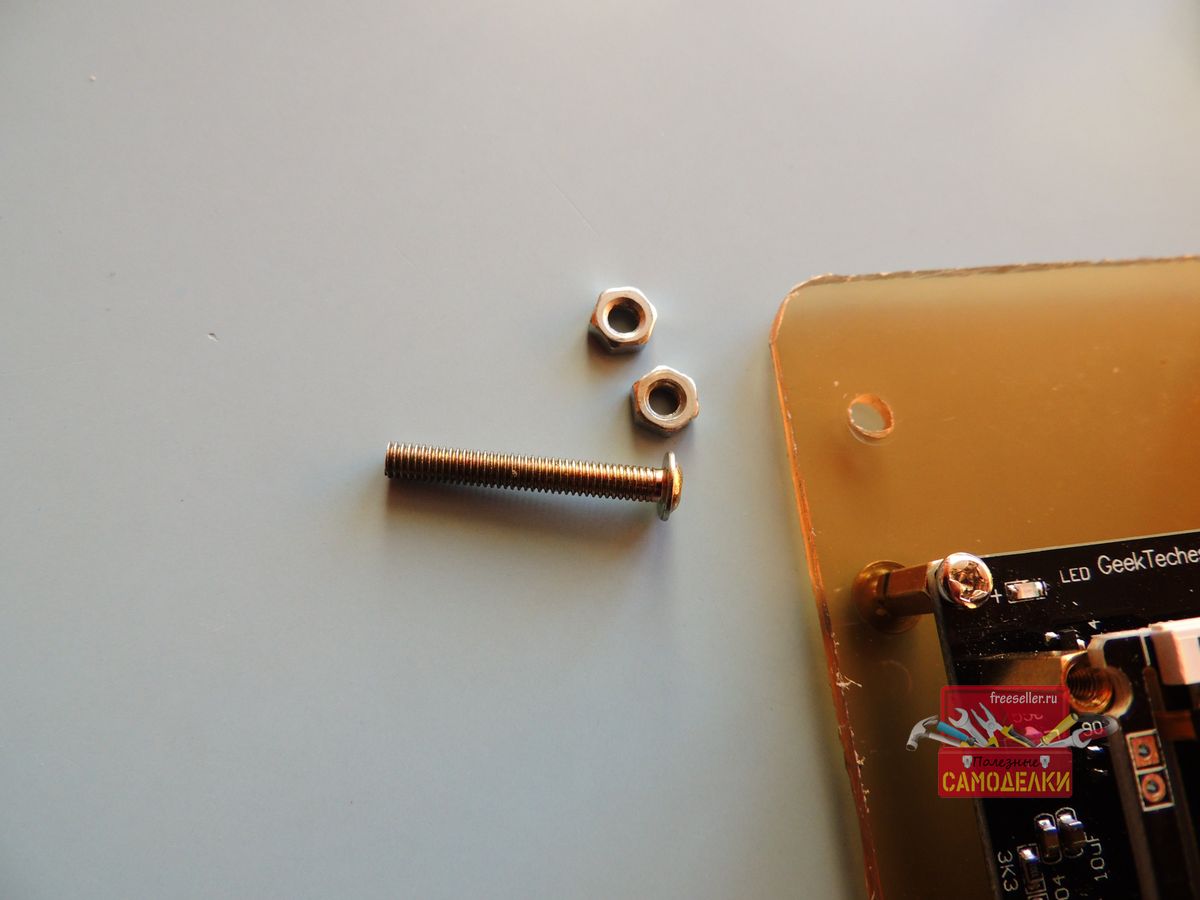

Затем длинный винт.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера
По задумке батарея будет прижиматься сверху пластиной.

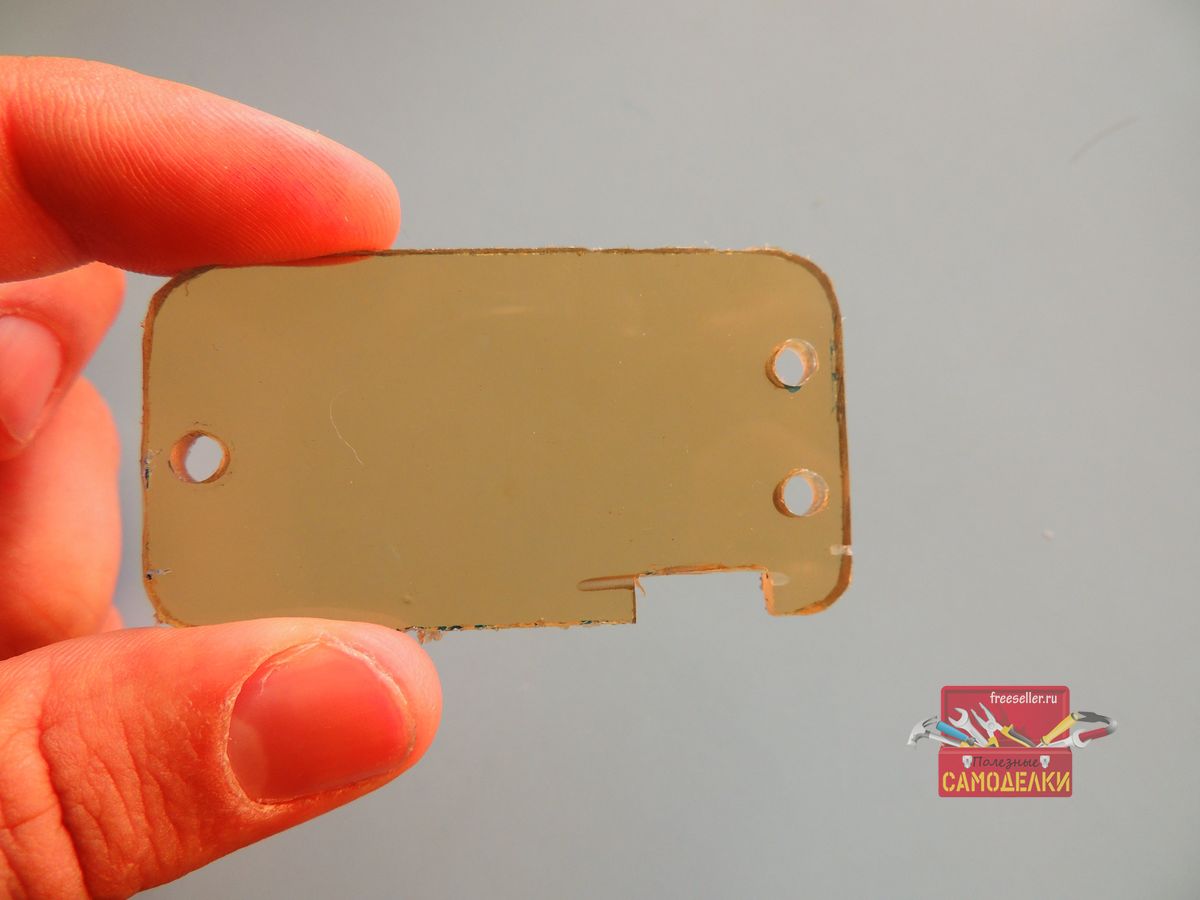

Вырезал вот такую пластину, сделал необходимые вырезы и отверстия.

Изготовление корпуса для ESR GM328A тестера

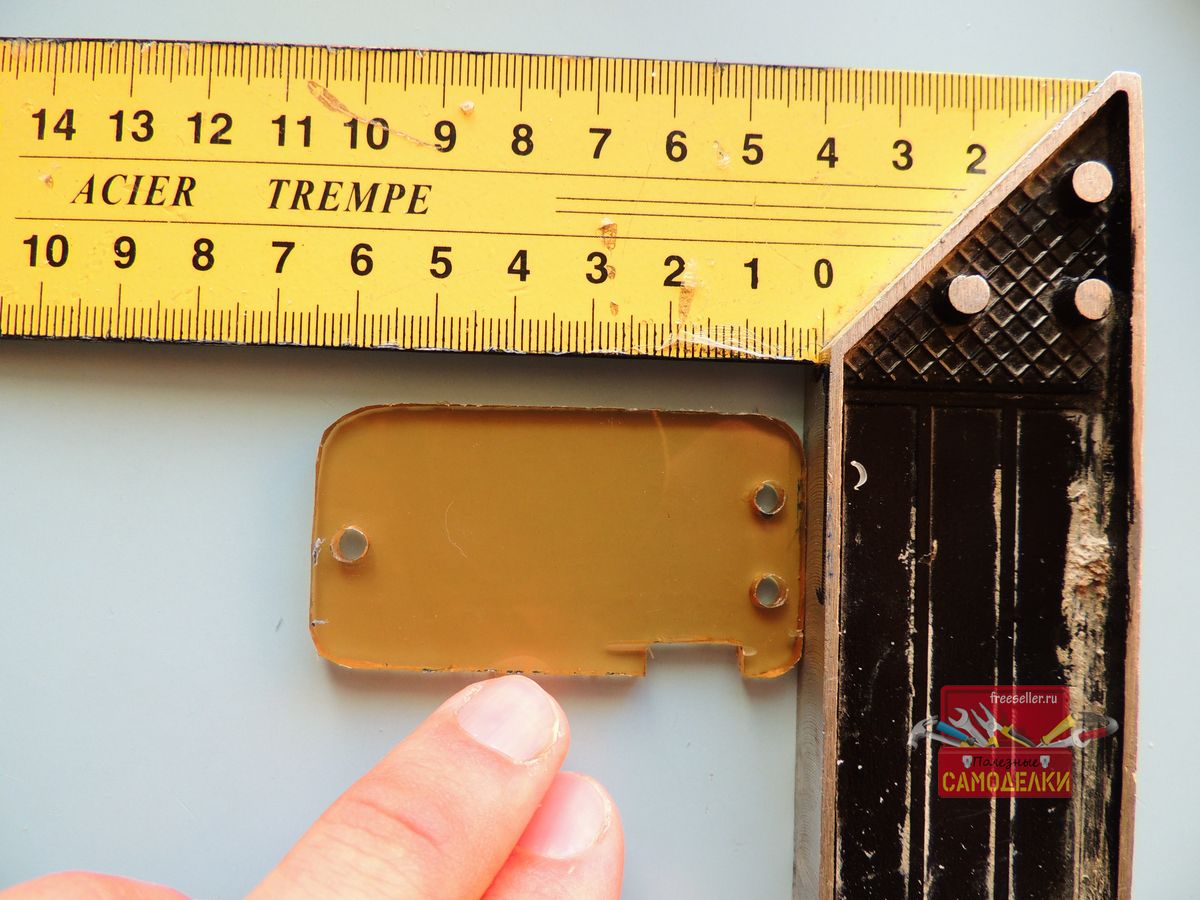

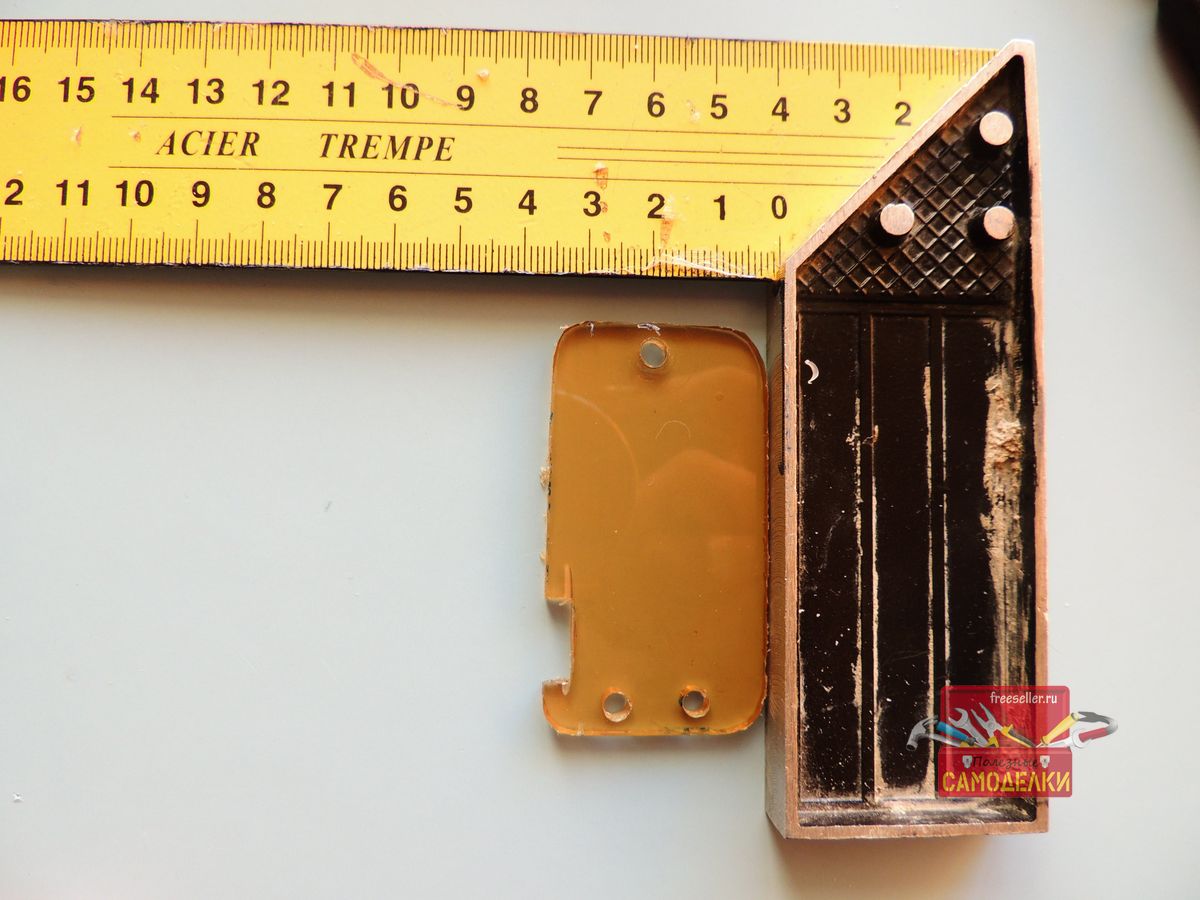

Размеры следующие.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

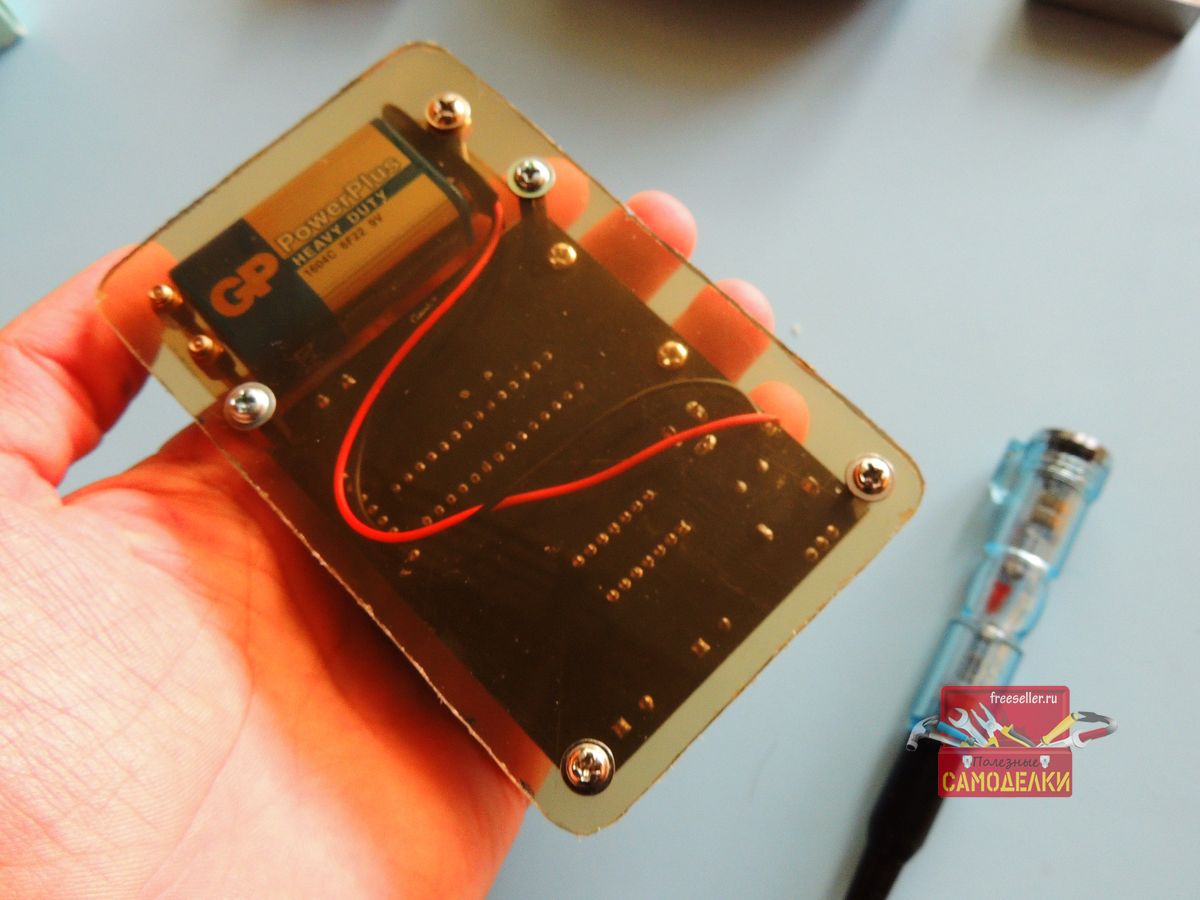

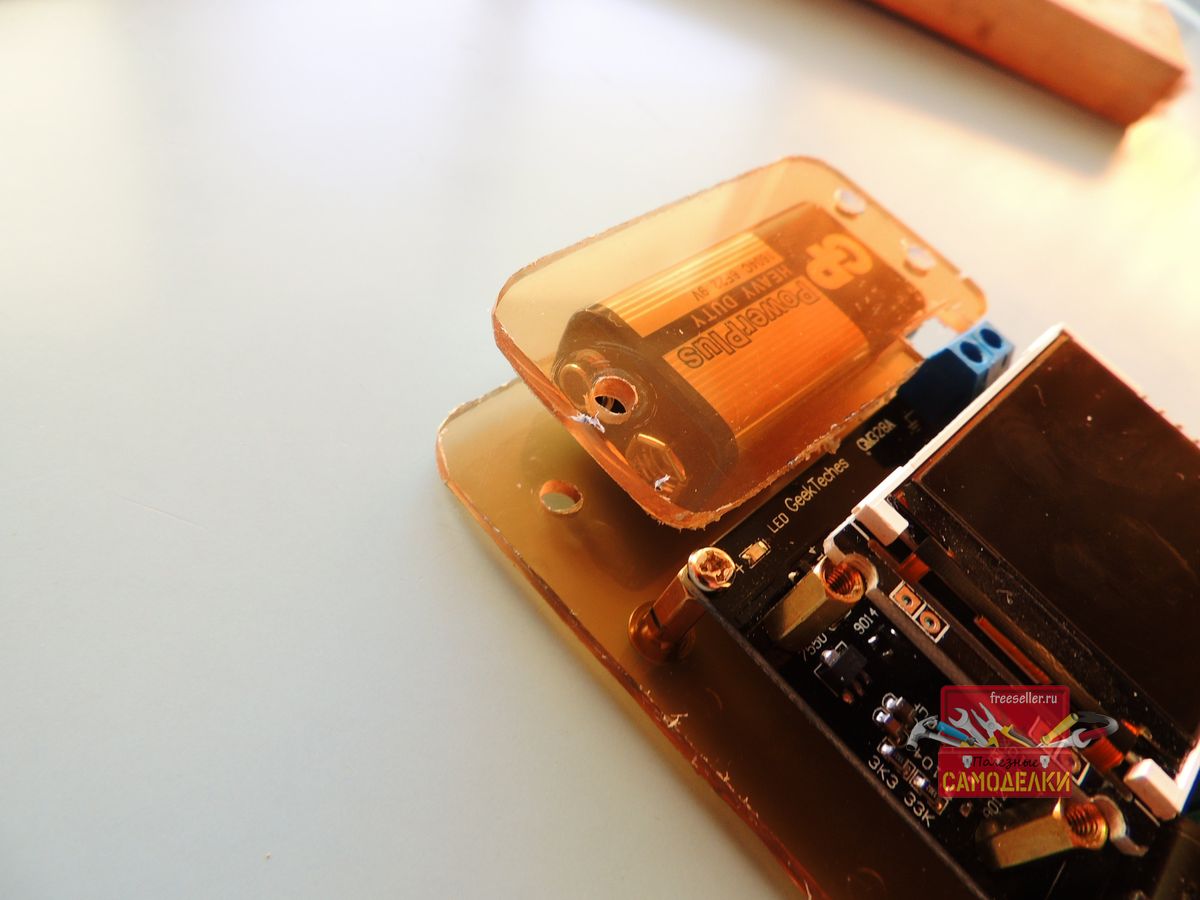

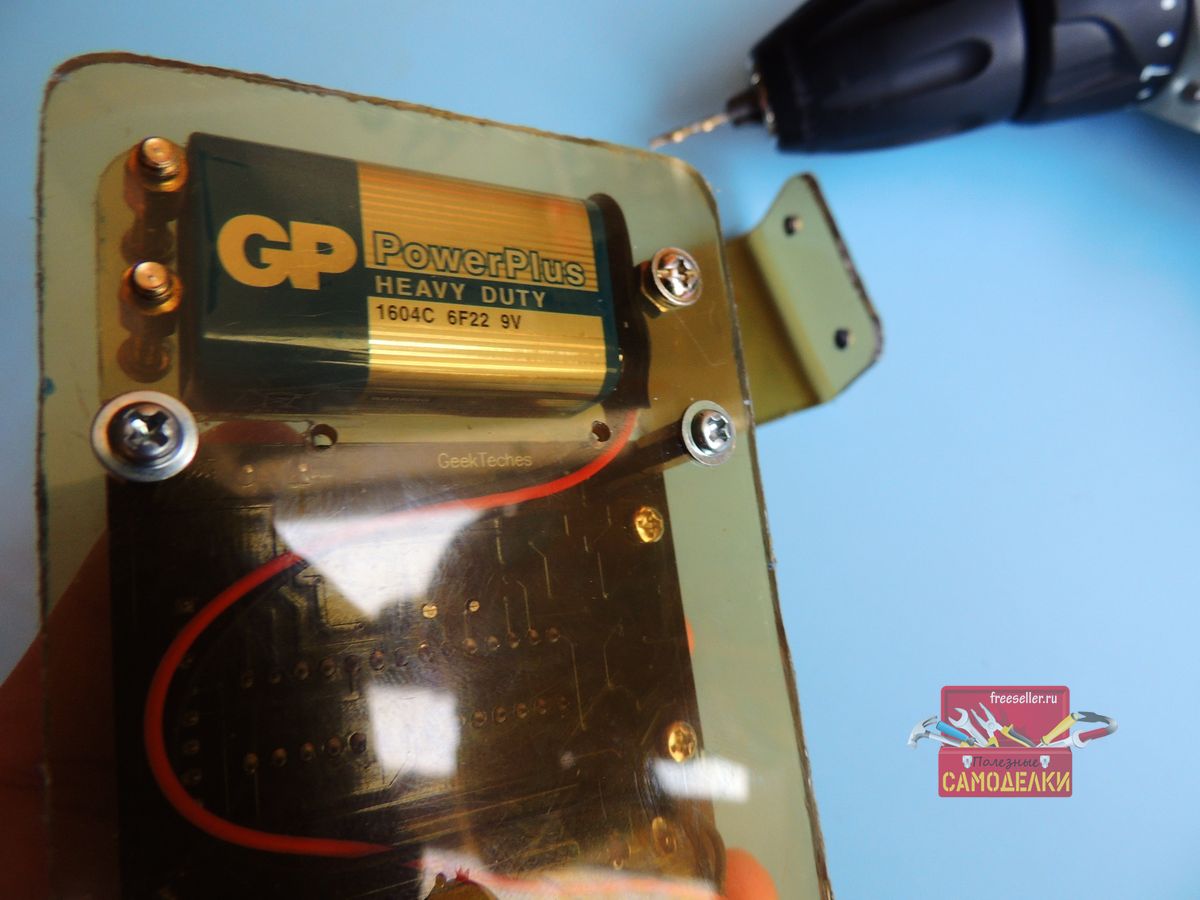

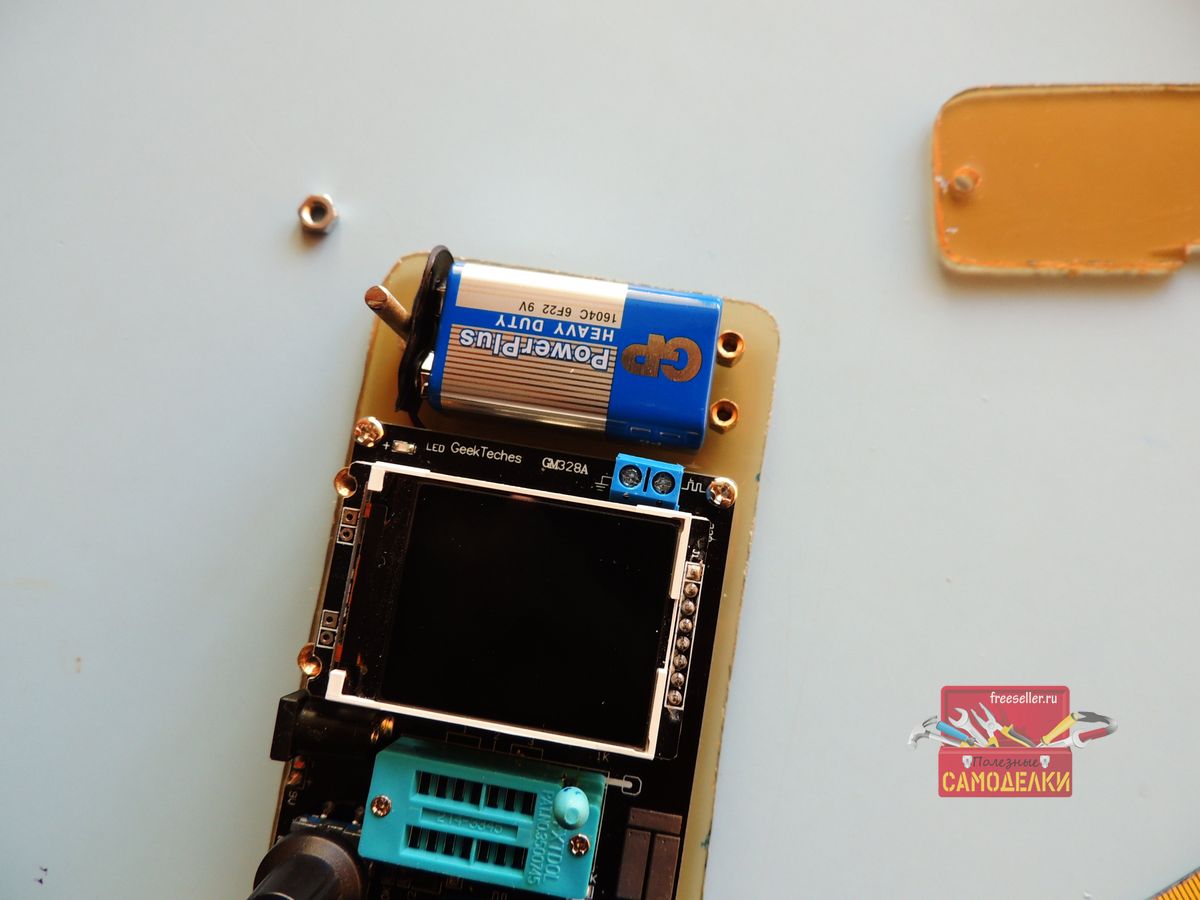

Затем поместил батарейку, установил прижимную пластину.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

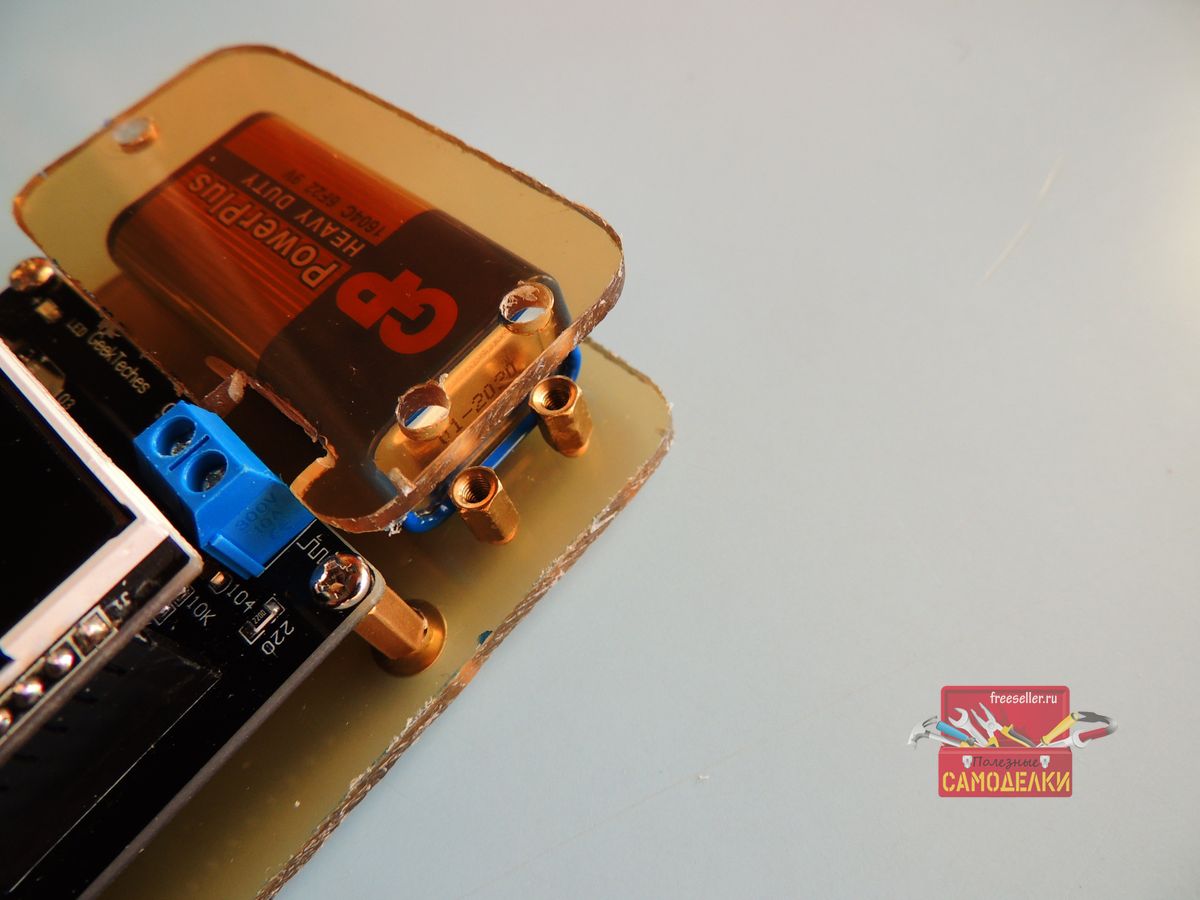

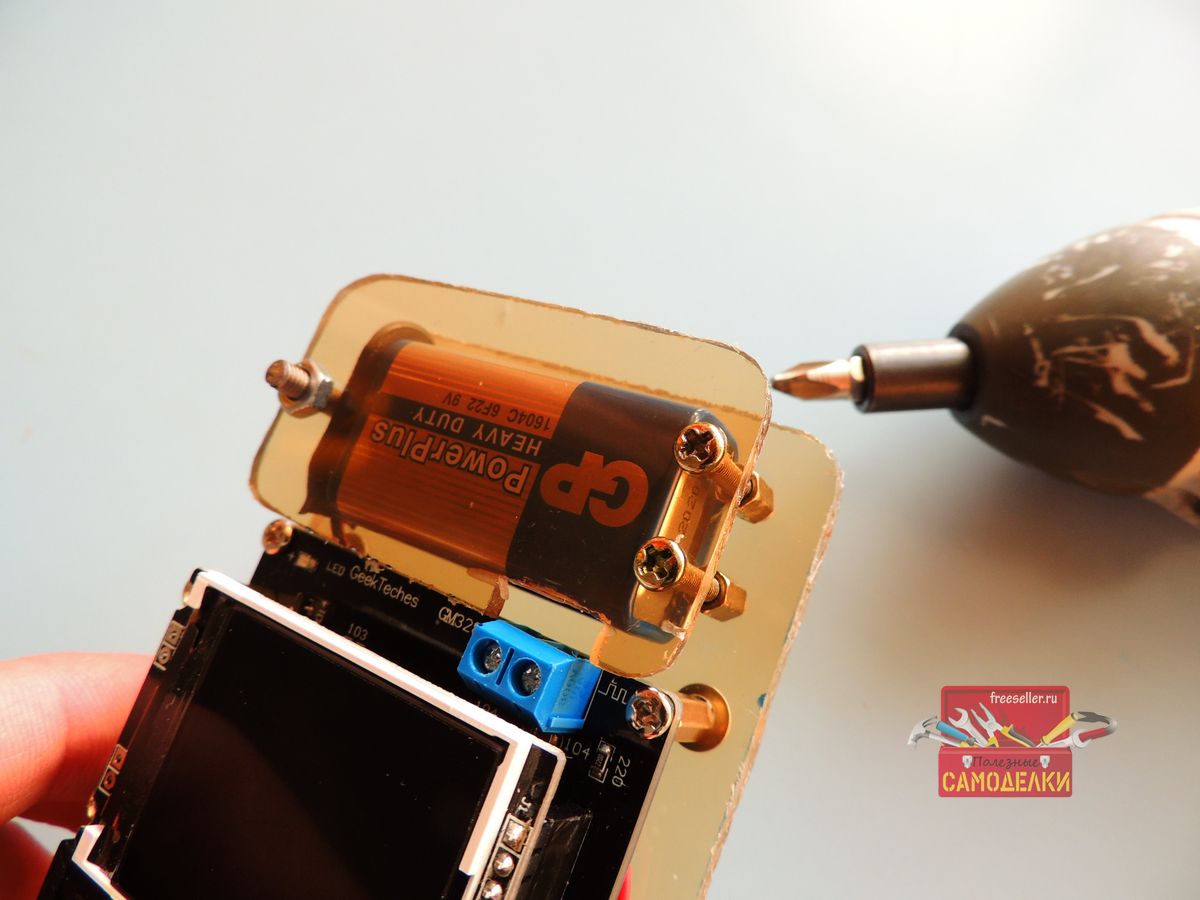

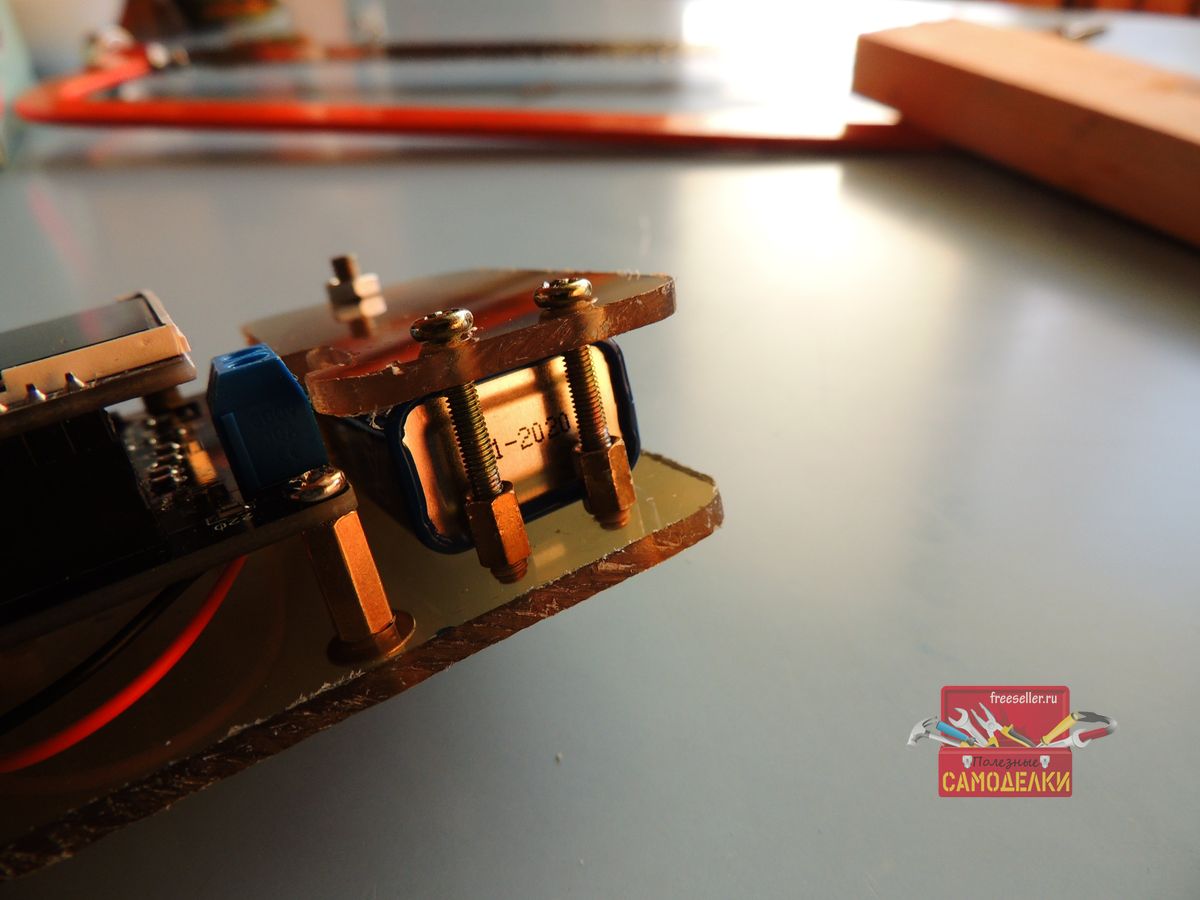

Далее закрутил винты в стойку, и прижал гайкой, таким образом, батарейка крепко была зафиксирована на своем месте.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера
После этого перешел к следующему этапу.


Так как экран не был защищен, и его легко случайно повредить, решил сделать для него защиту.

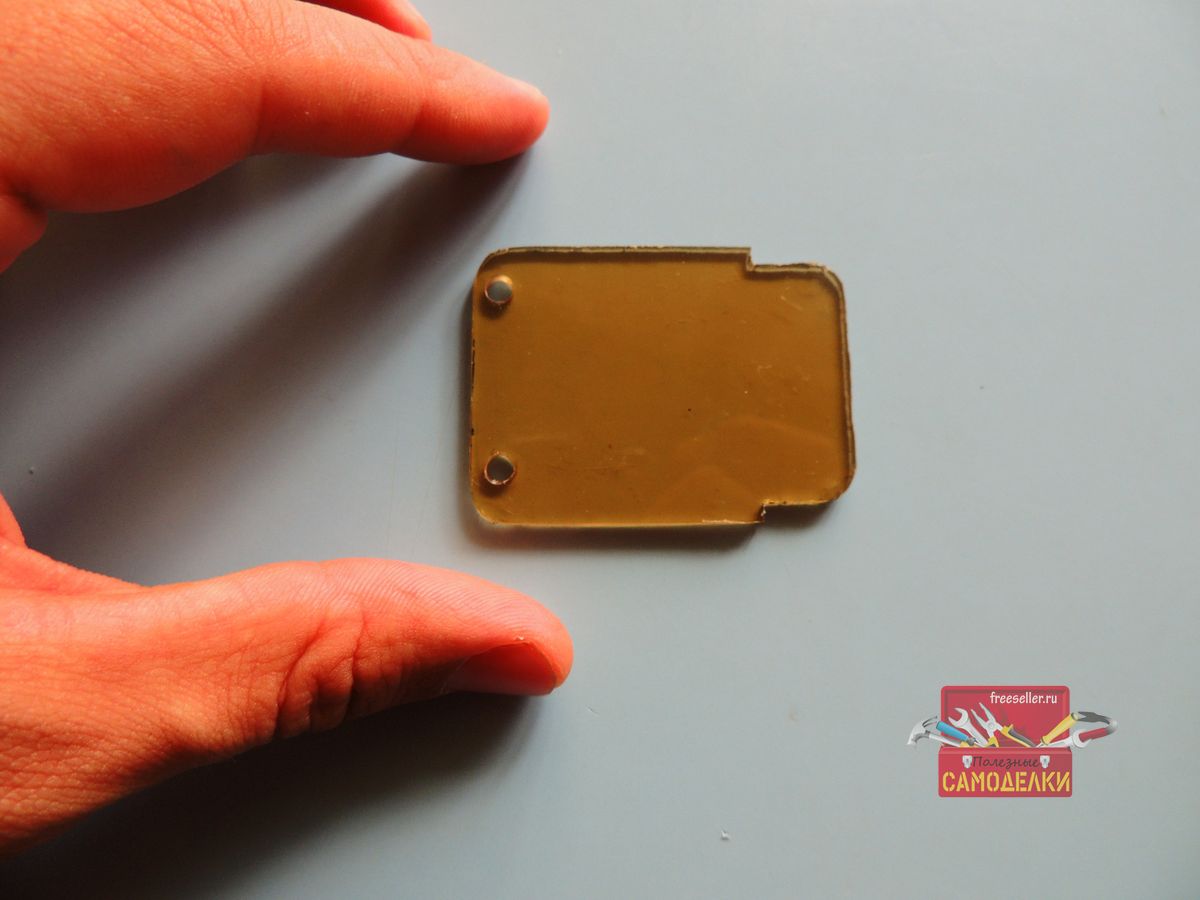

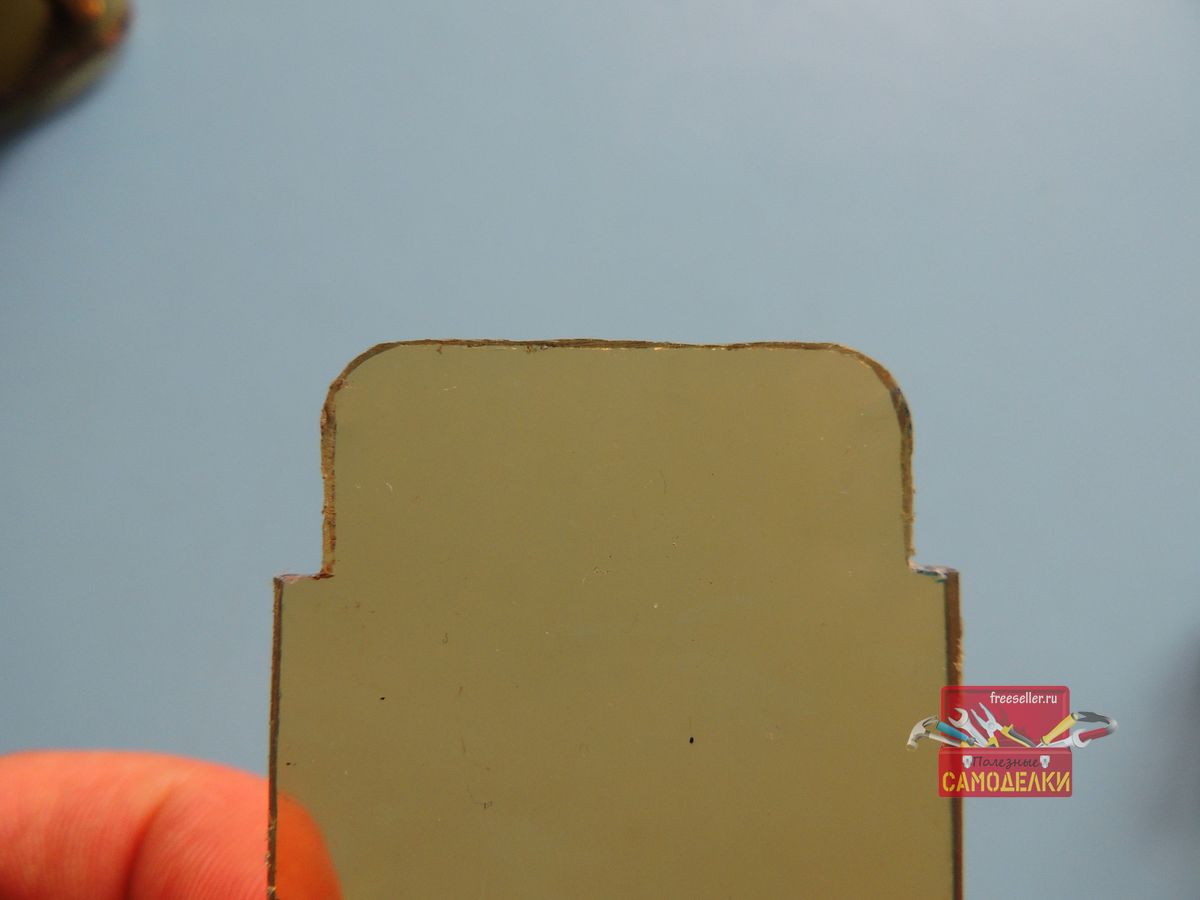

Для этого замерял размеры экрана, перенес на оргстекло, вырезал вот такую заготовку.
Далее просверлил отверстия для крепления, фиксироваться будет на имеющиеся стойки возле экрана.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера
Два выреза сделал для того чтобы удобно было работать, и можно было при желании подключать вспомогательные элементы.

Изготовление корпуса для ESR GM328A тестера

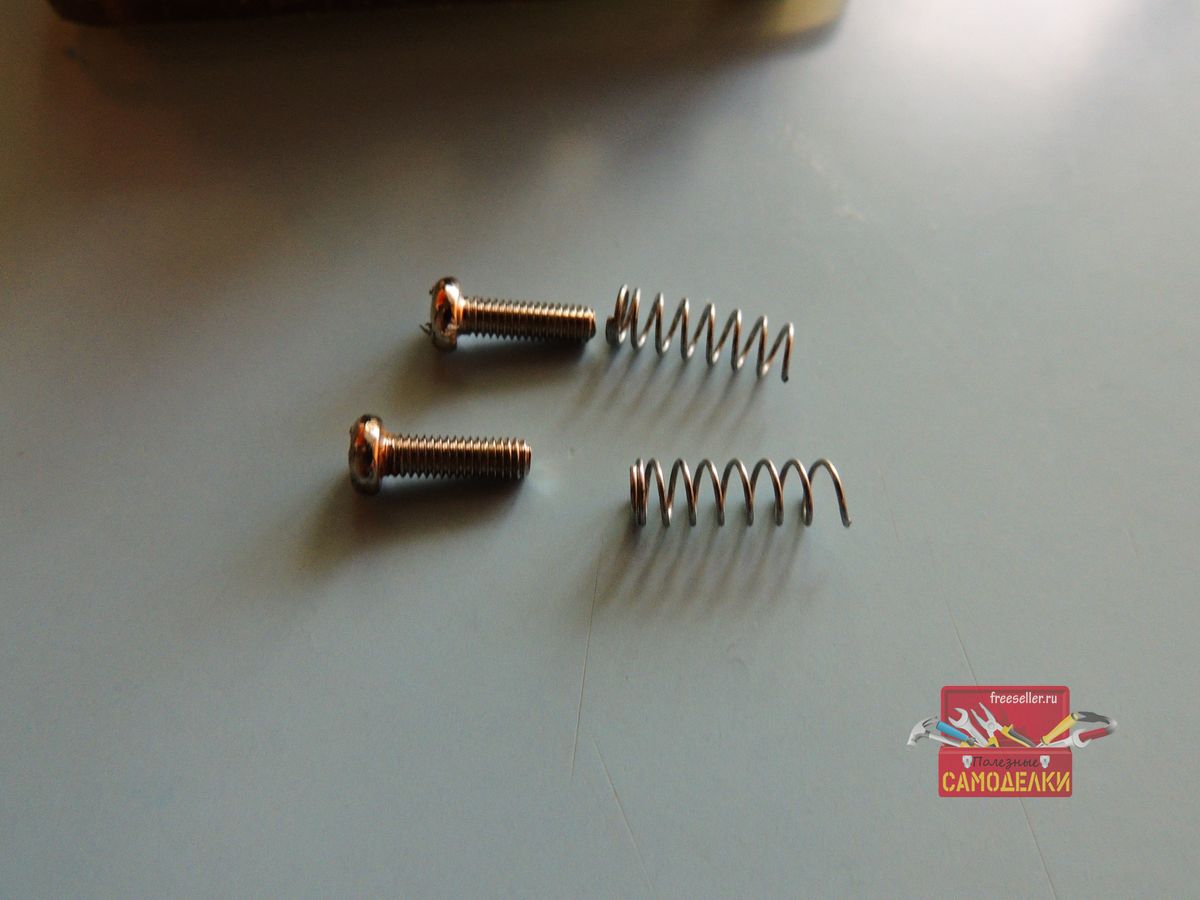

В качестве фиксирующих элементов подобрал винты нужной длинны и взял две небольшие пружины, при помощи их можно будет выставить нужную высоту, и она не будет давать задираться пластине вверх с другой стороны.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

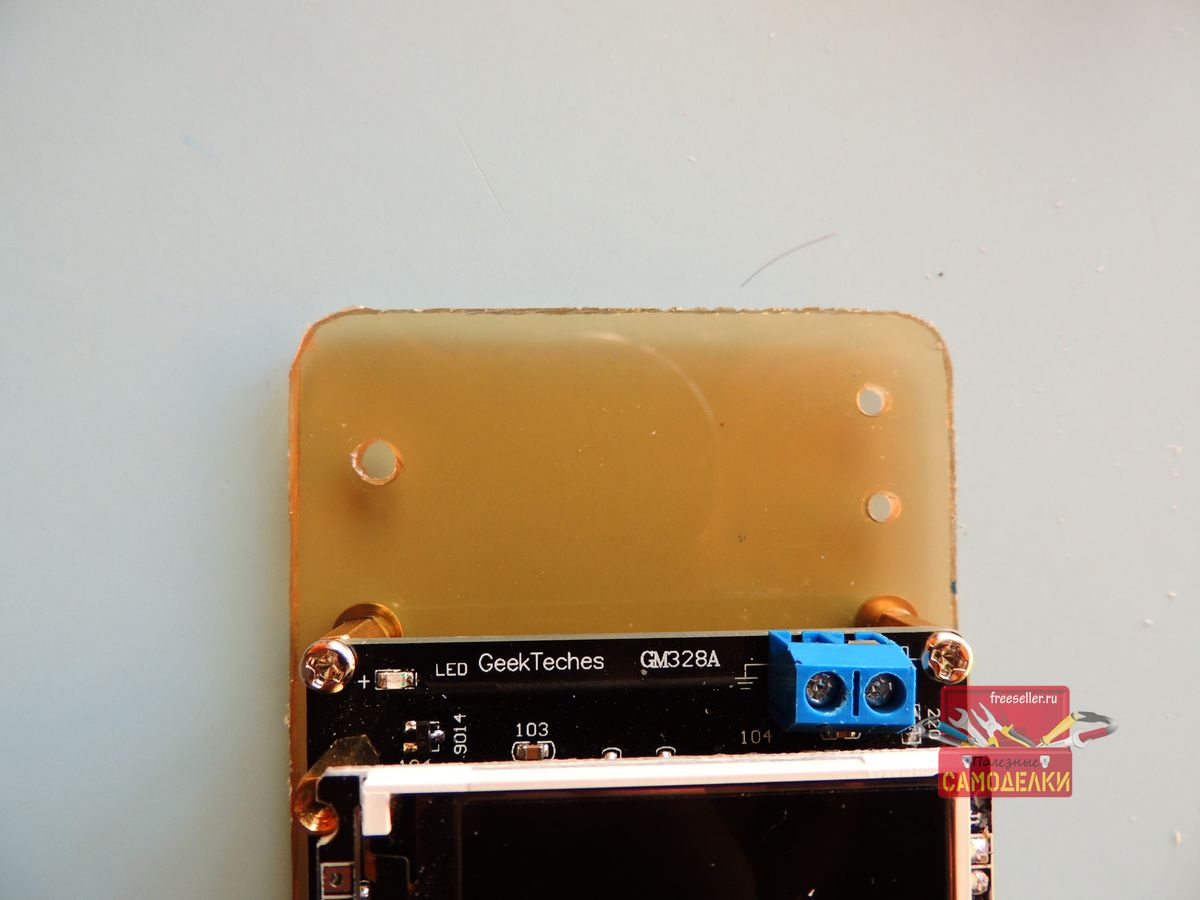

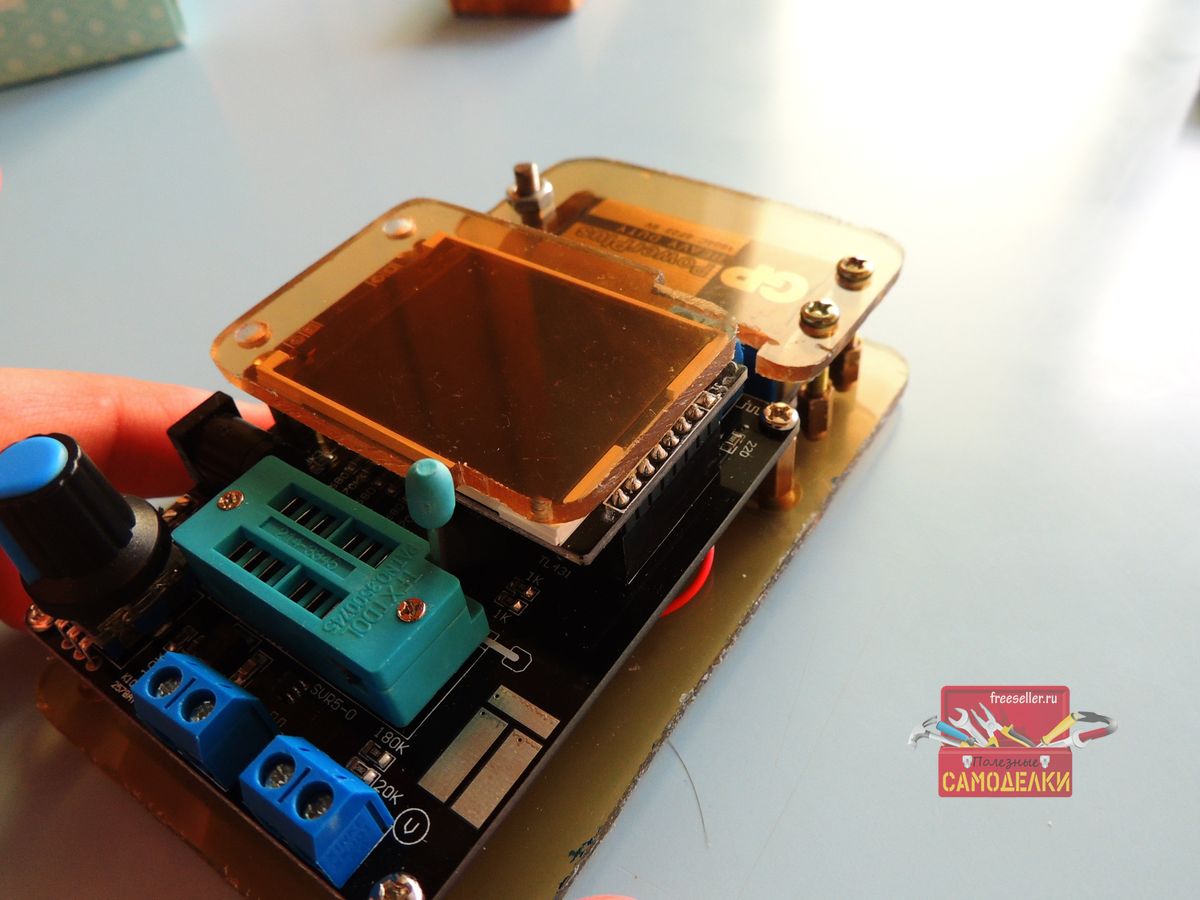

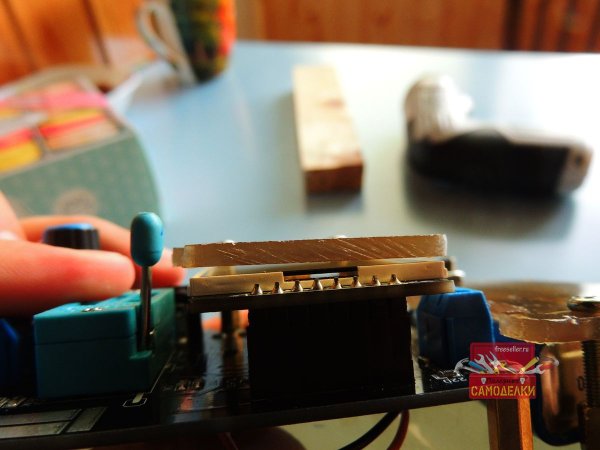

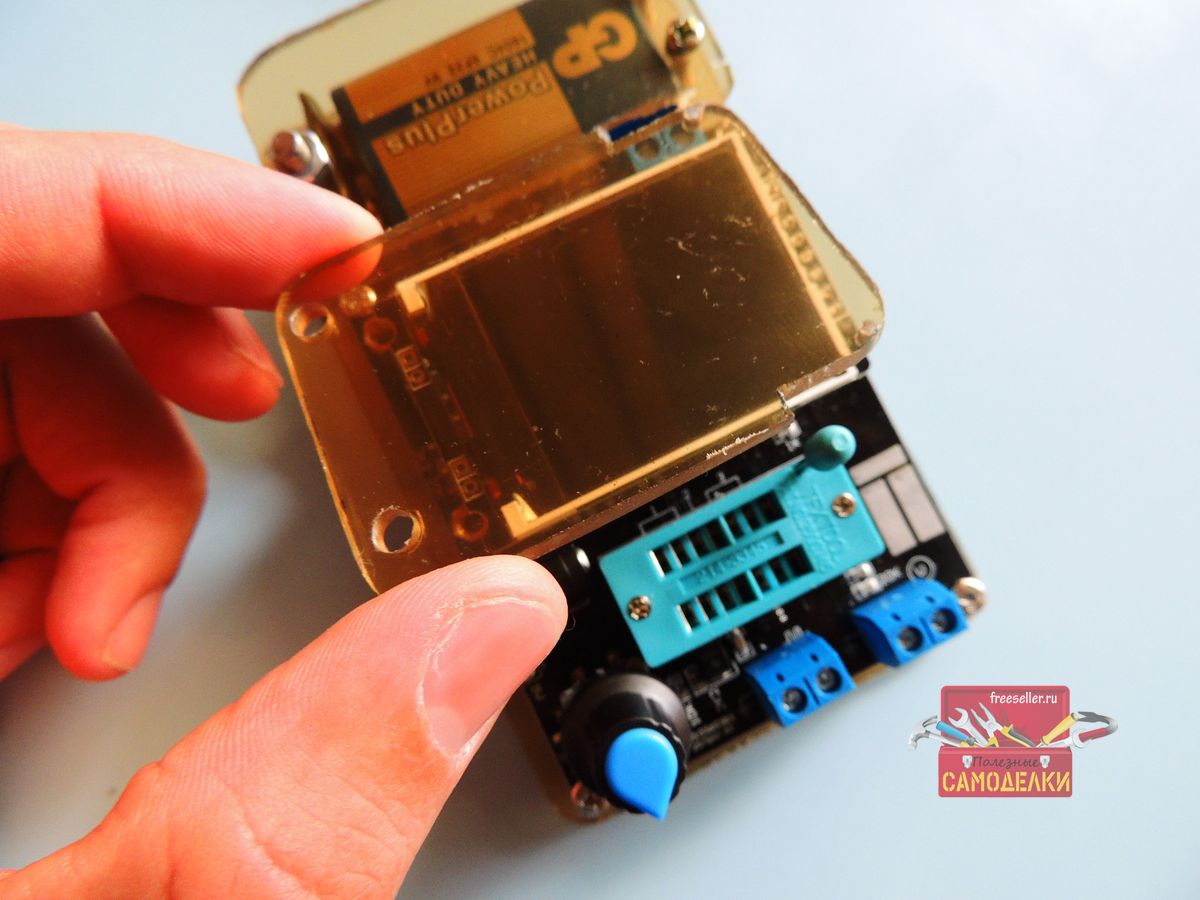

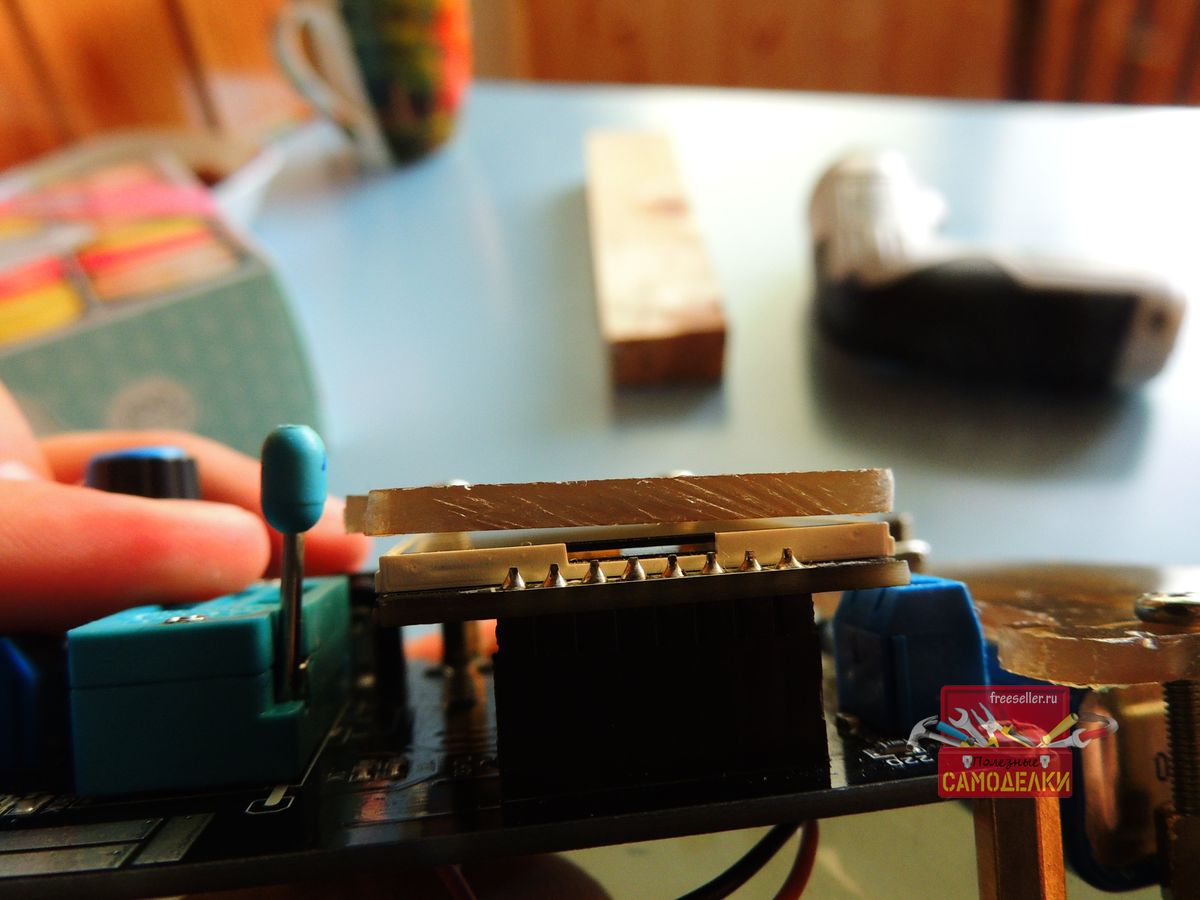

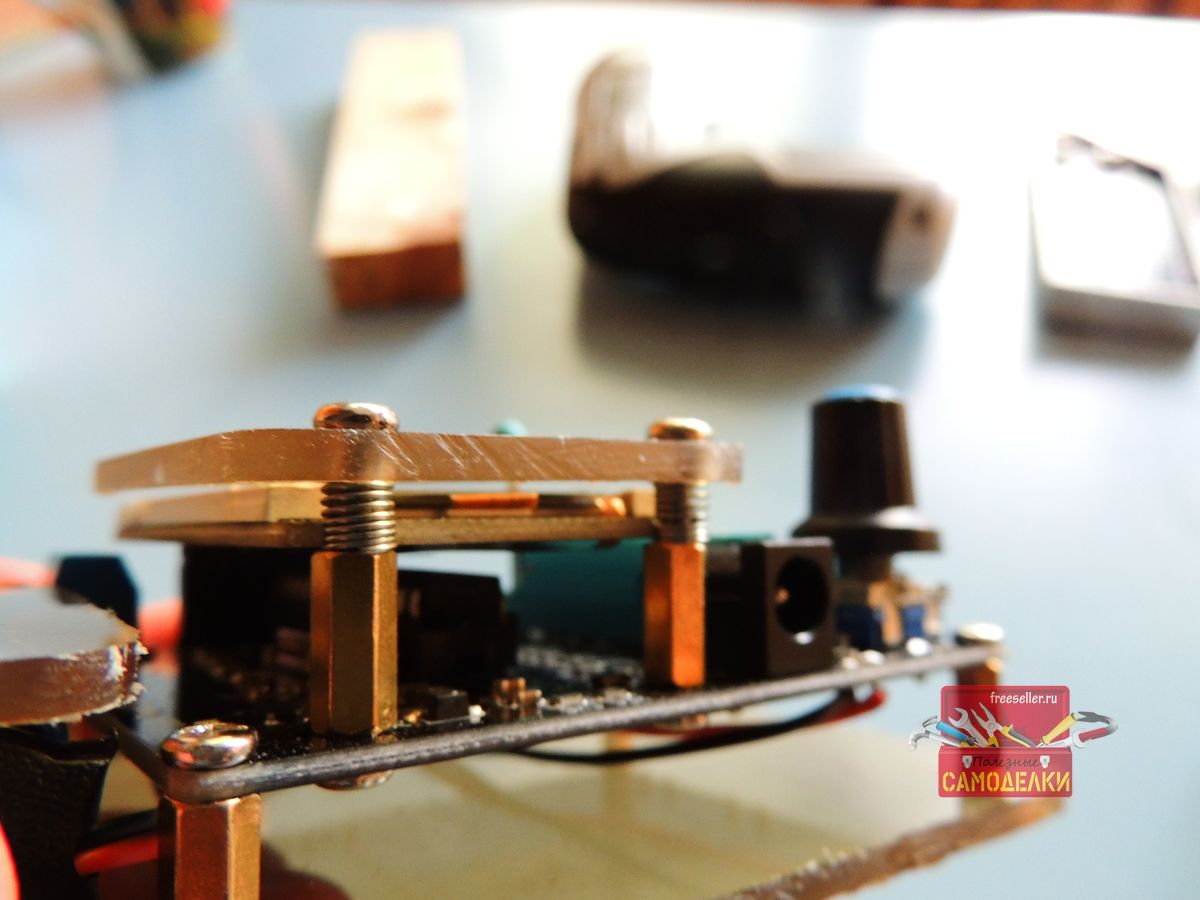

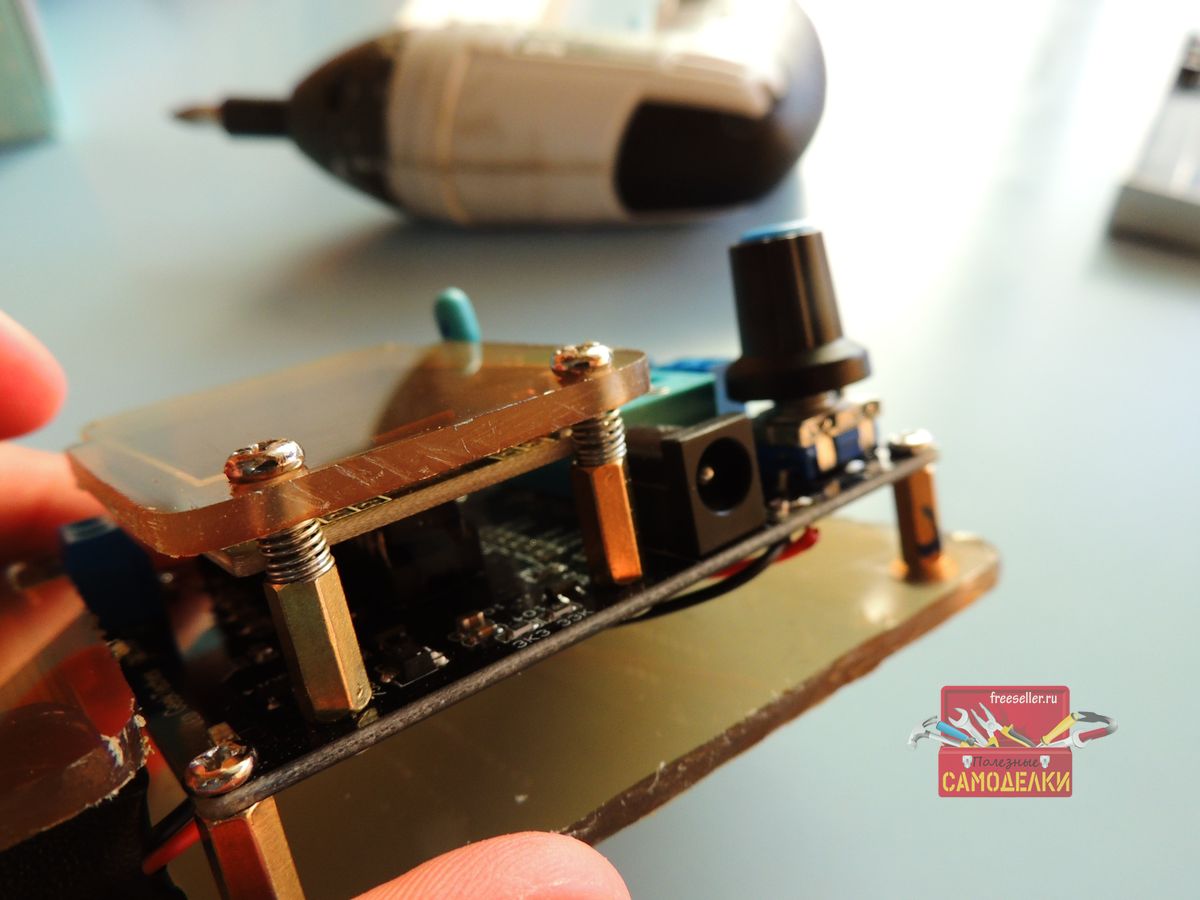

Зафиксировал, установил пластину с небольшим зазором от экрана.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера
Далее мне захотелось сделать небольшую опору на нижней части корпуса, чтобы прибором было удобнее работать.

Изготовление корпуса для ESR GM328A тестера

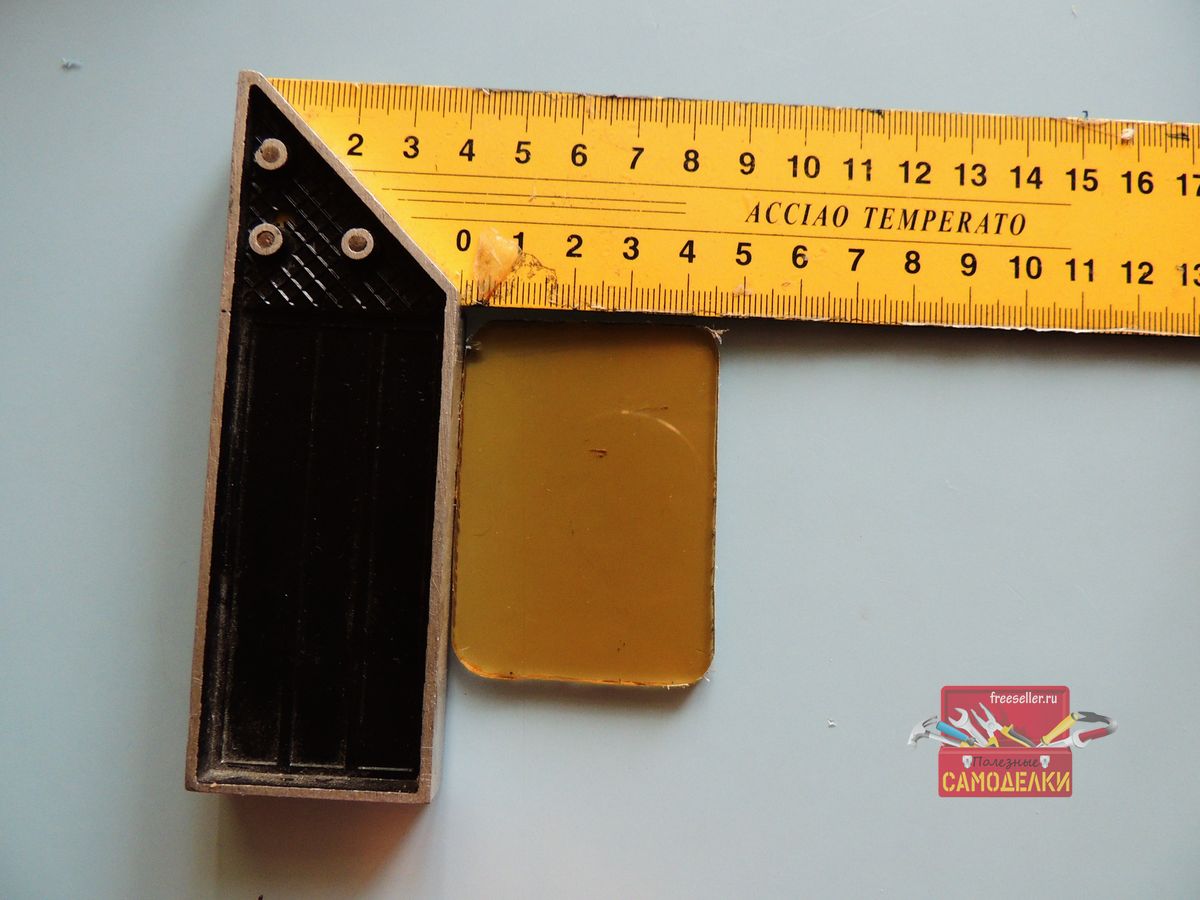

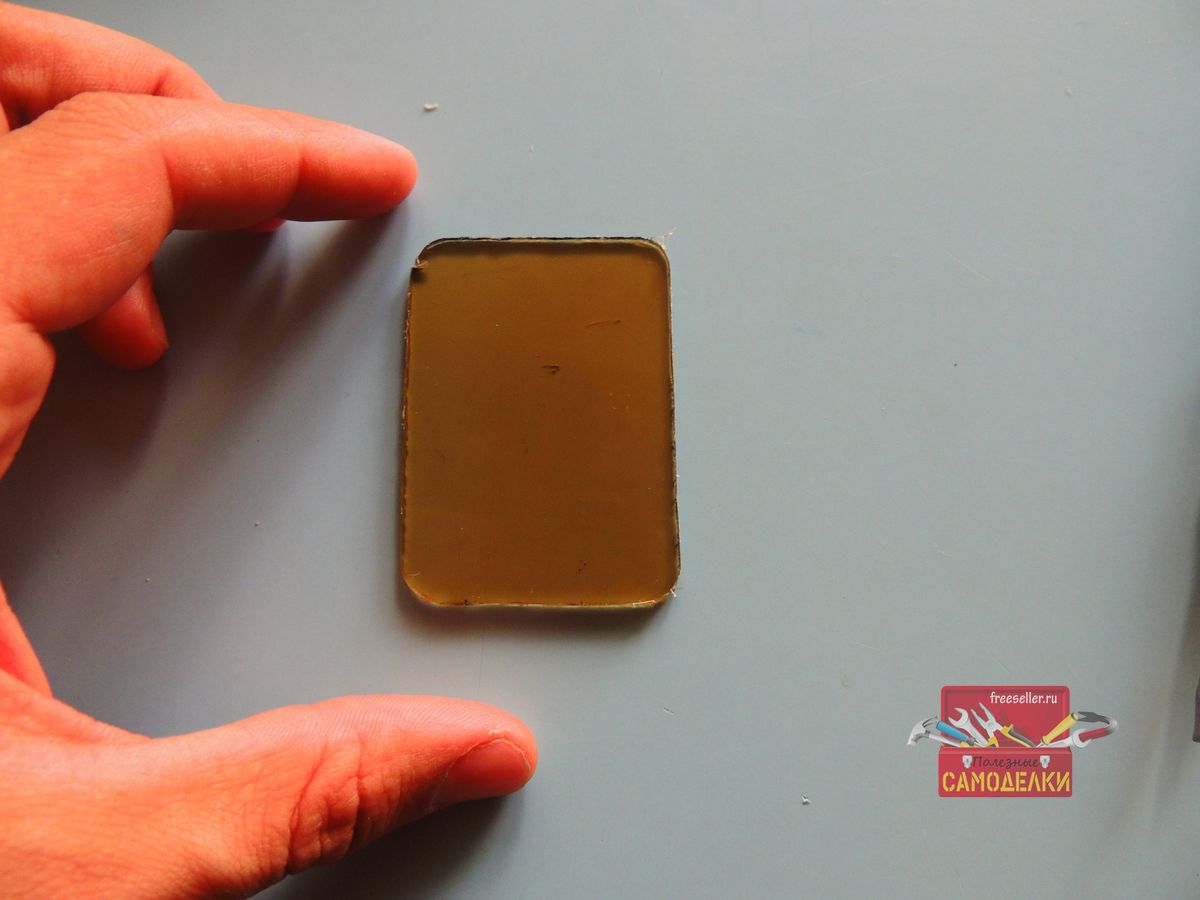

Вырезал небольшой отрезок.

Изготовление корпуса для ESR GM328A тестера

Со следующими размерами.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

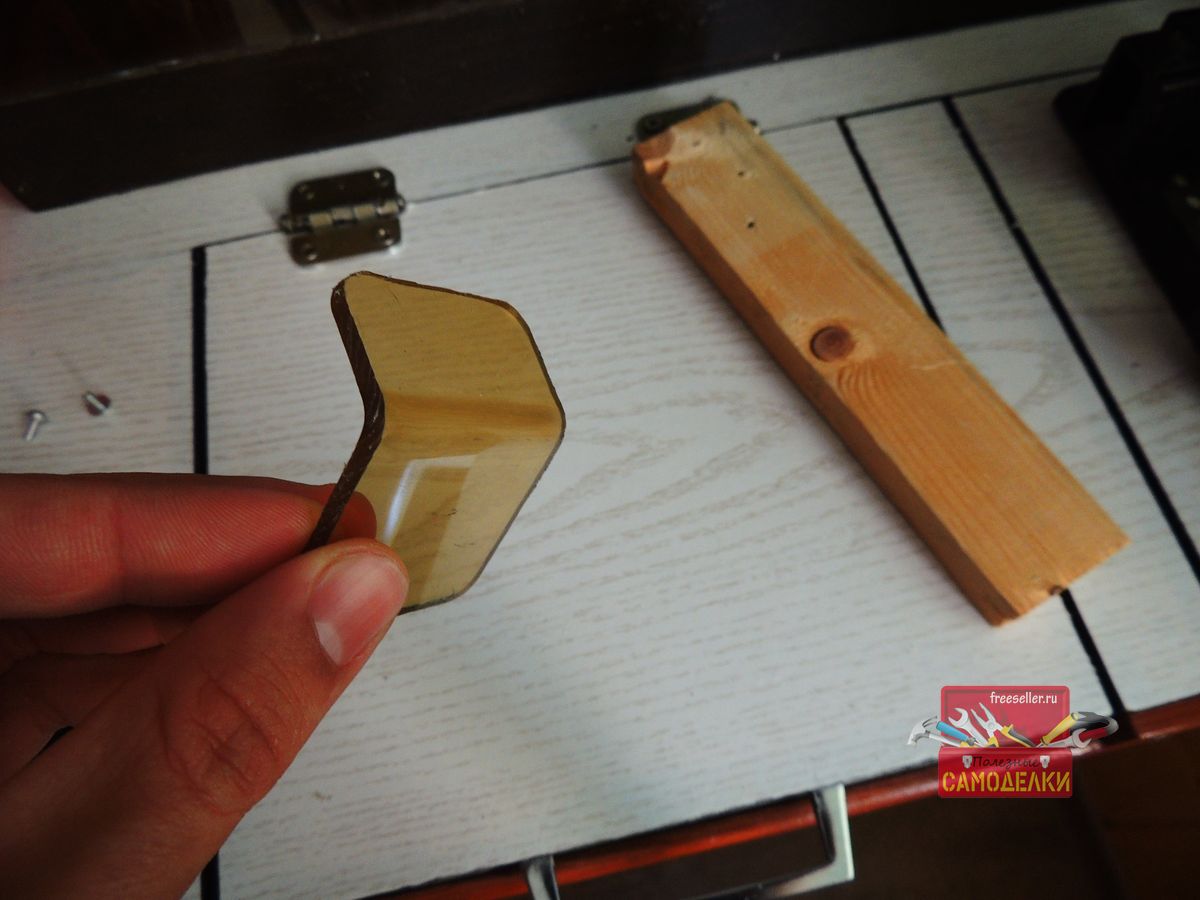

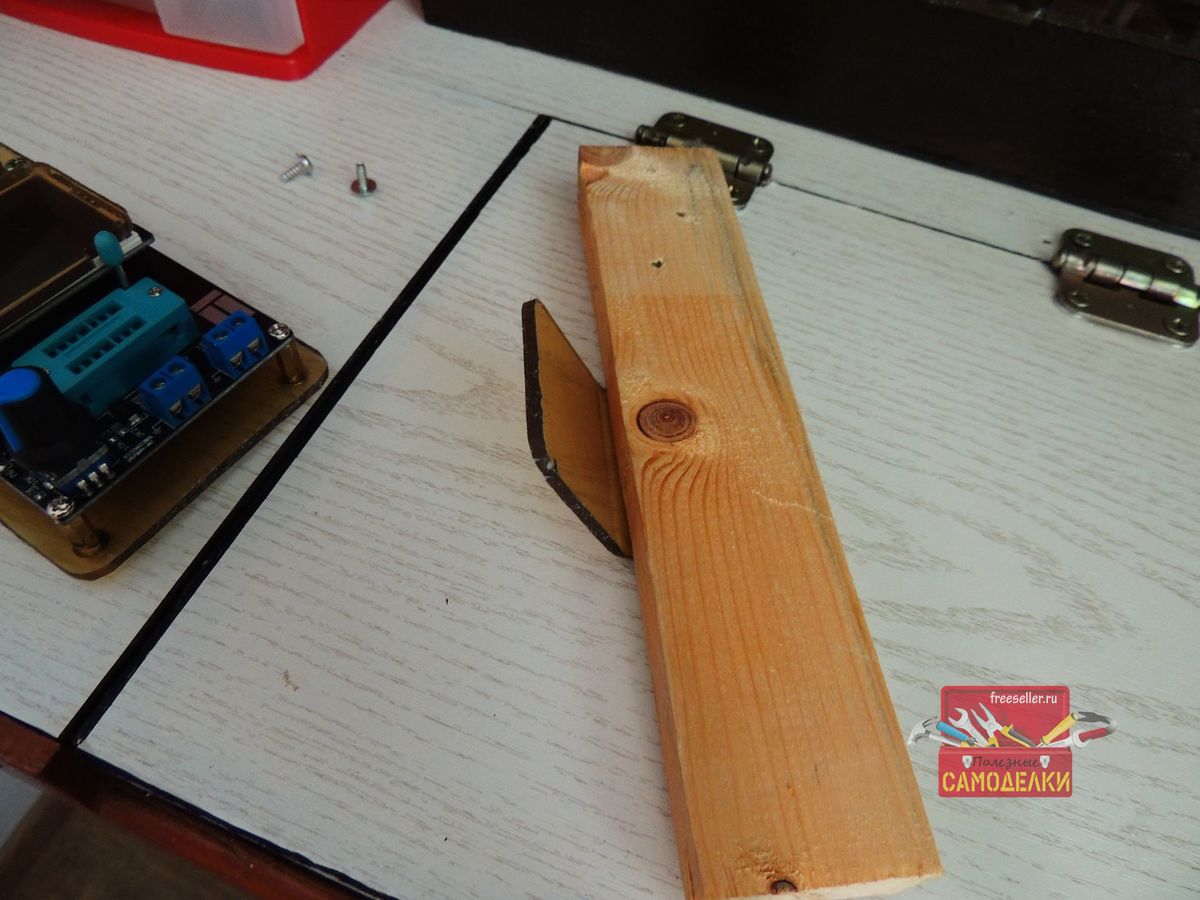

Взял заготовку подложил под деревянную рейку, нагрел феном на изгибе, и немного выгнул, получилось следующее.

Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера

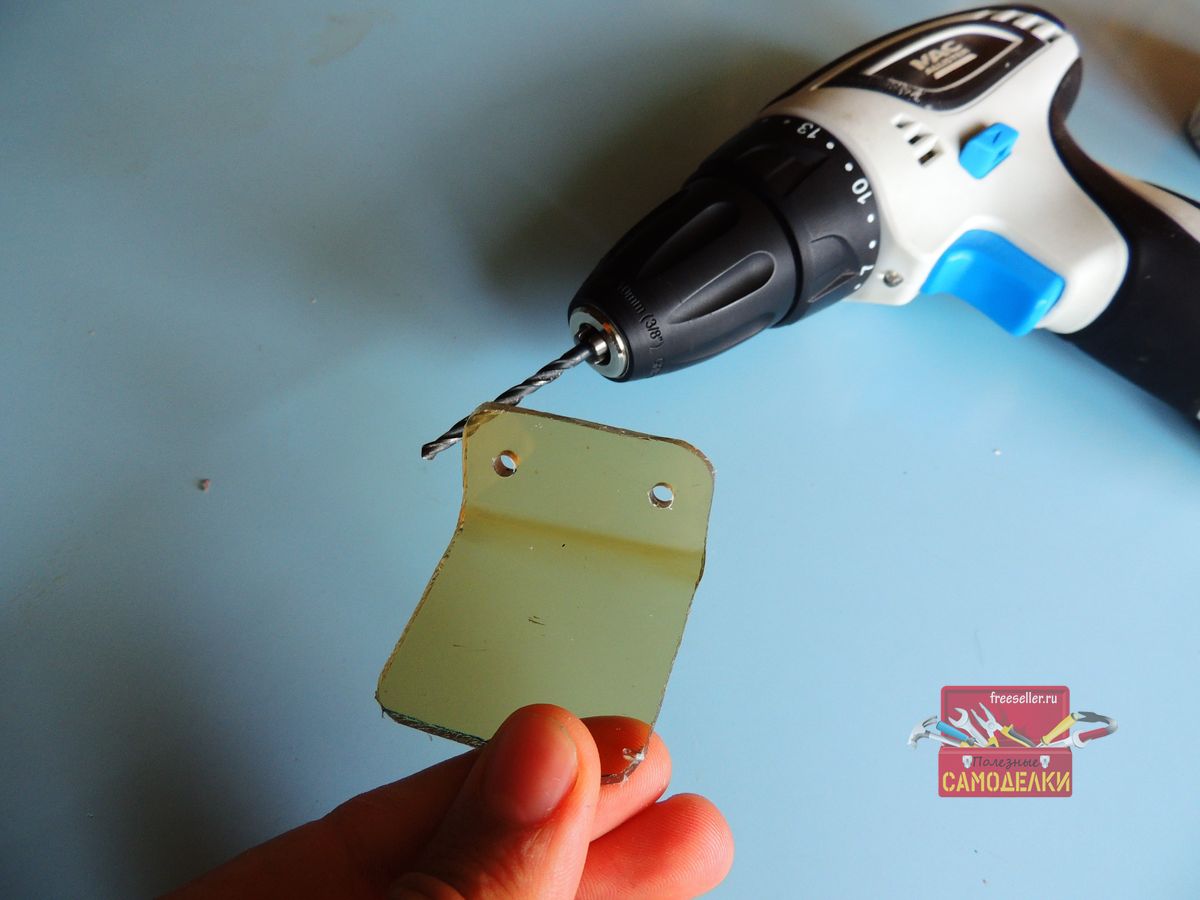

Далее просверлил два отверстия для крепления.

Изготовление корпуса для ESR GM328A тестера

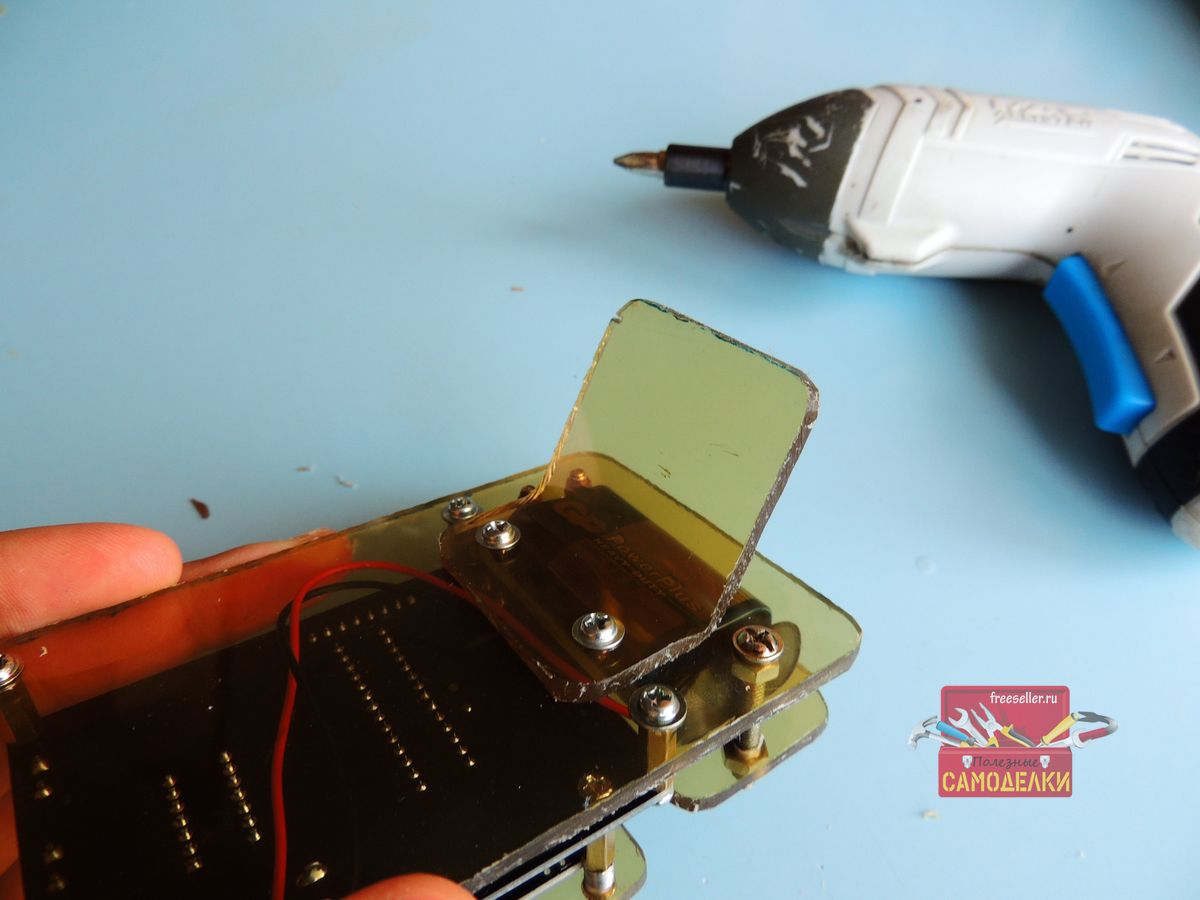

Зафиксировал небольшими винтами, стойку крепил повыше для того чтобы рукой было удобно брать.


Изготовление корпуса для ESR GM328A тестераИзготовление корпуса для ESR GM328A тестера


Вот в принципе и все, корпус готов!

Делать защитную часть на остальные элементы не стал, так как по мне они бы мешали нормально пользоваться прибором, поэтому оставил как есть.

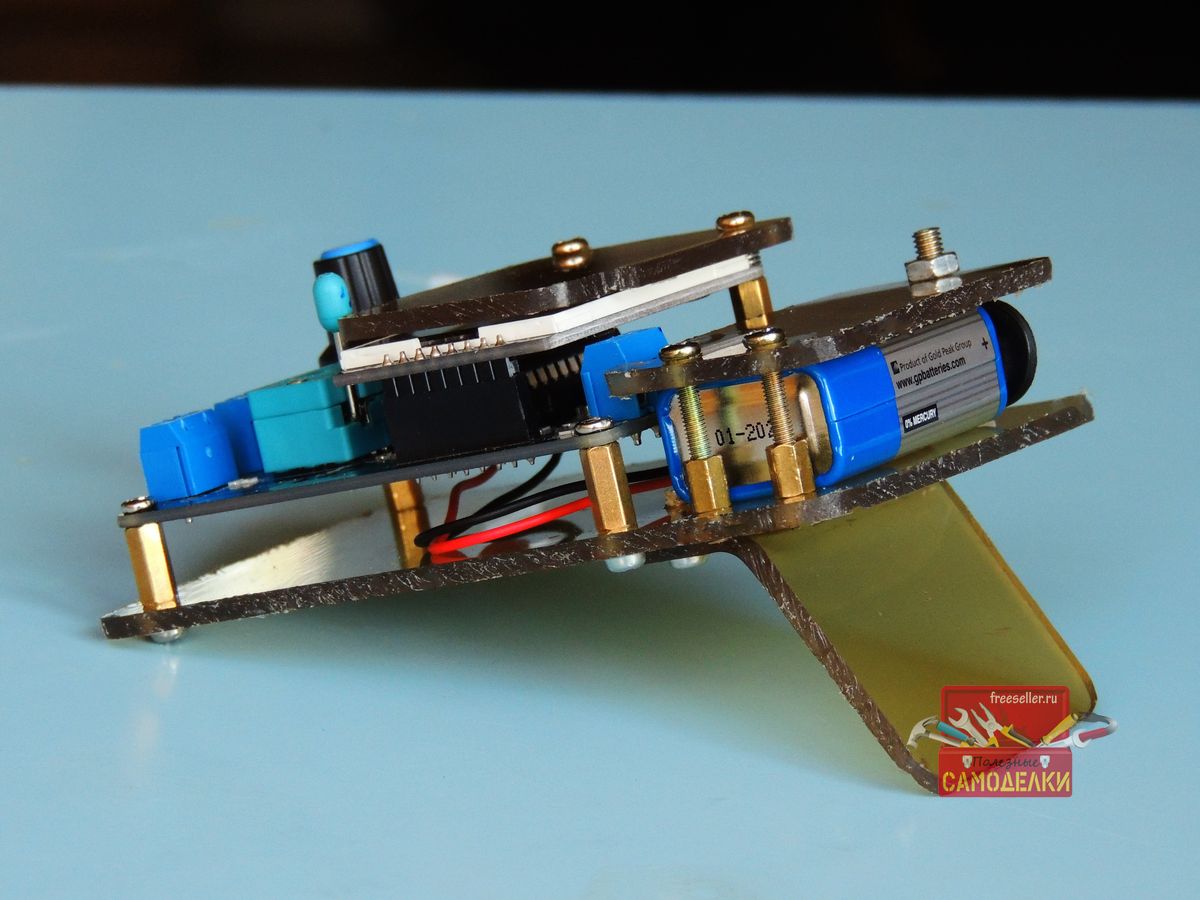

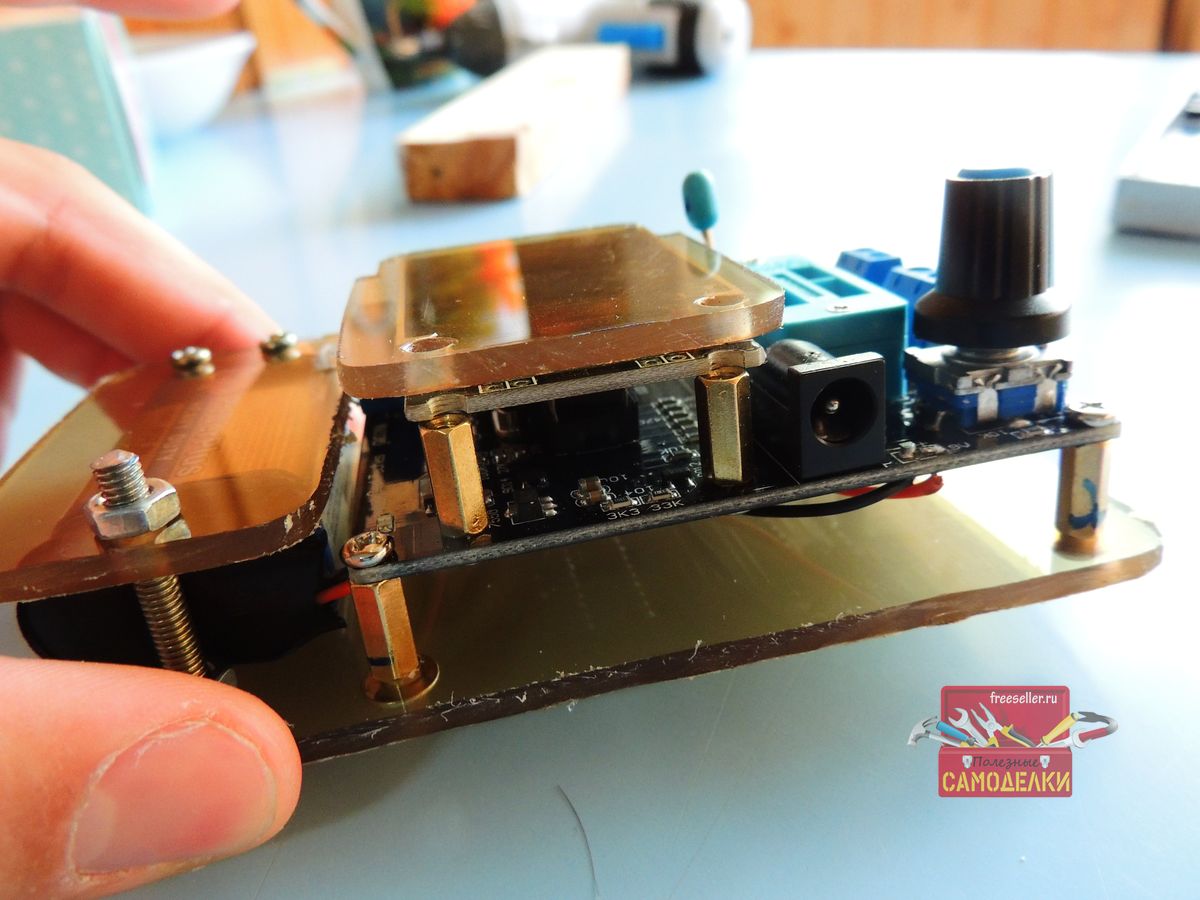

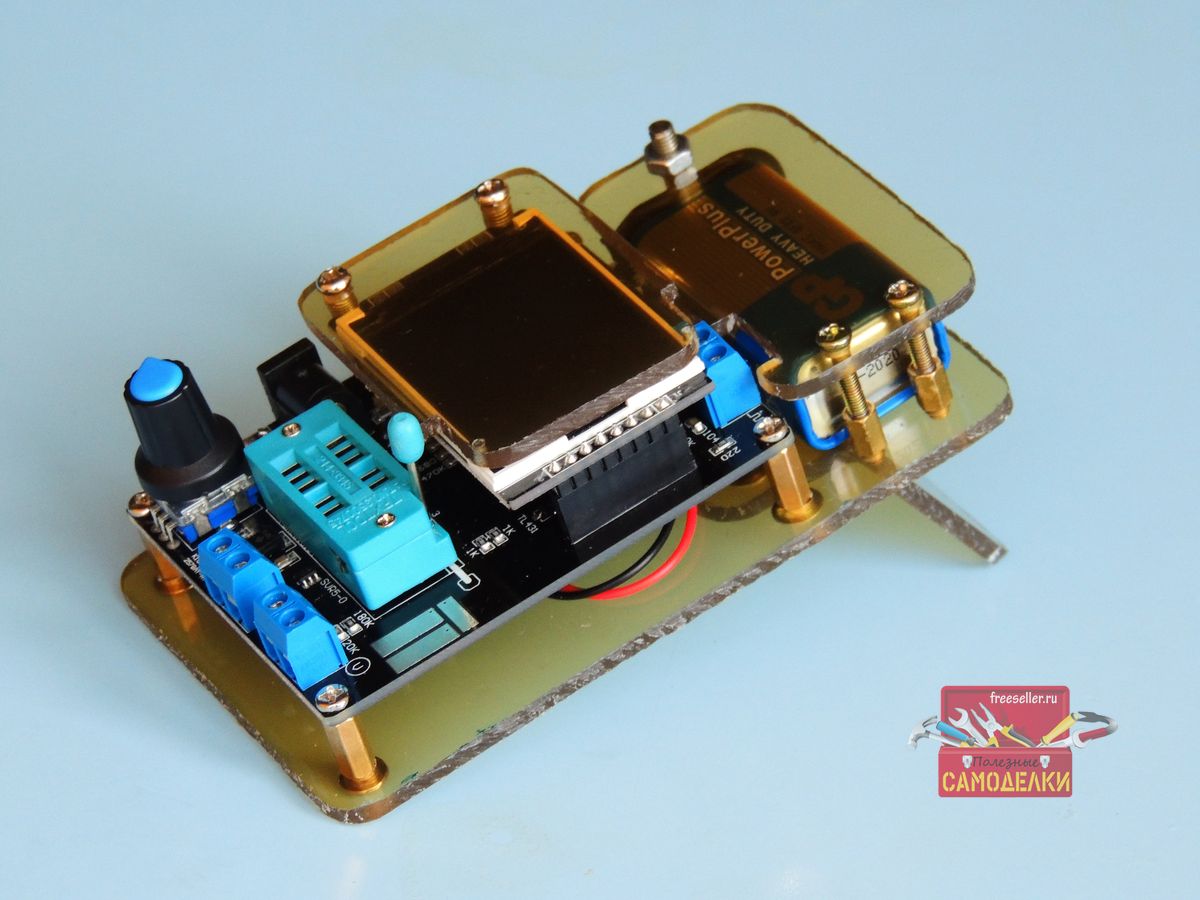

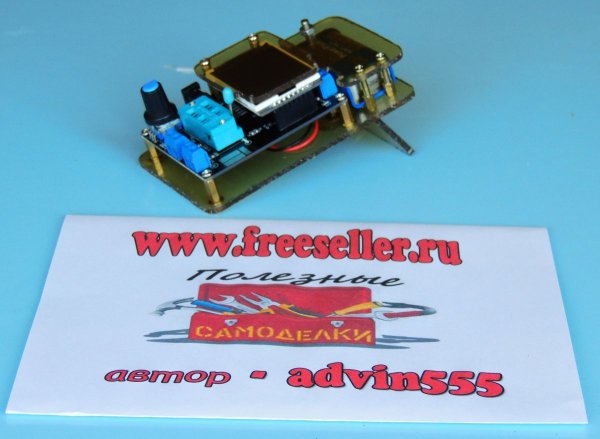

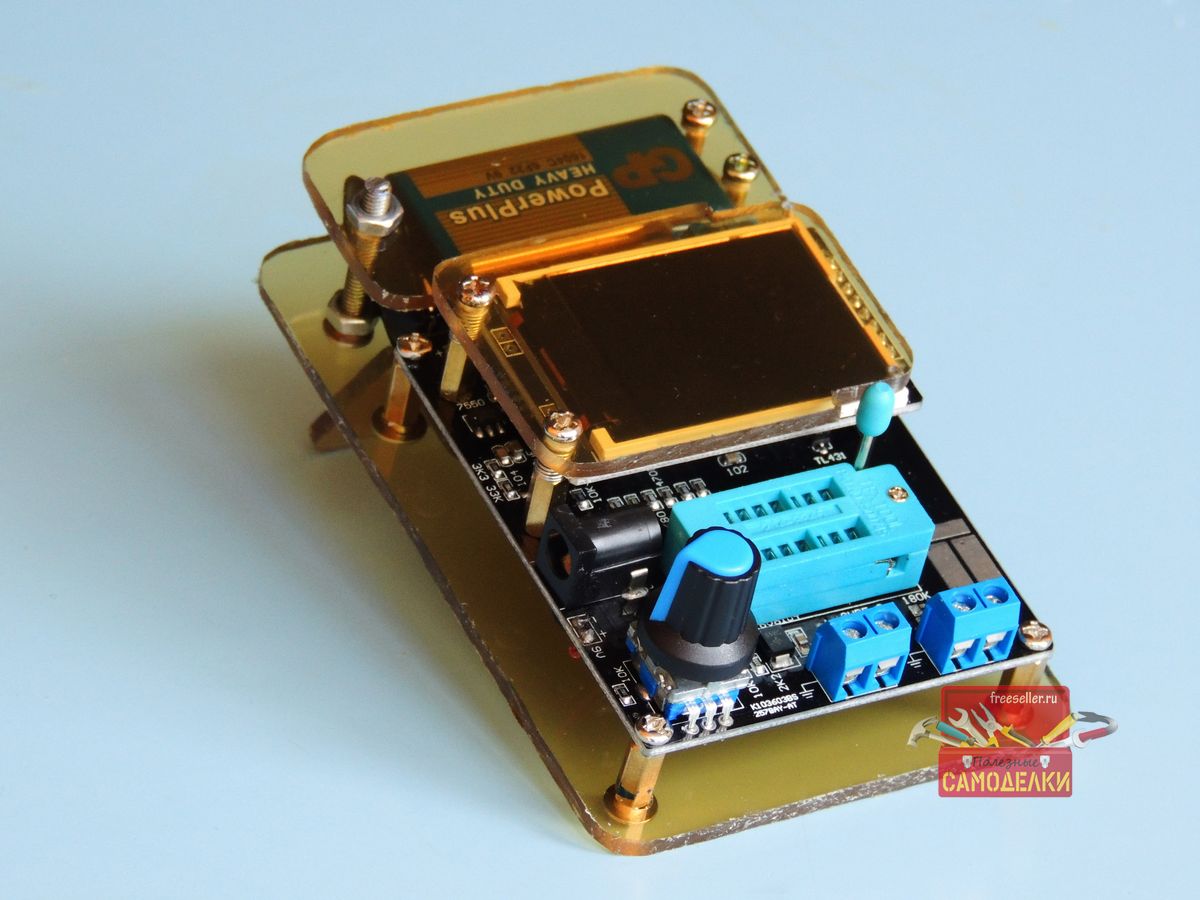

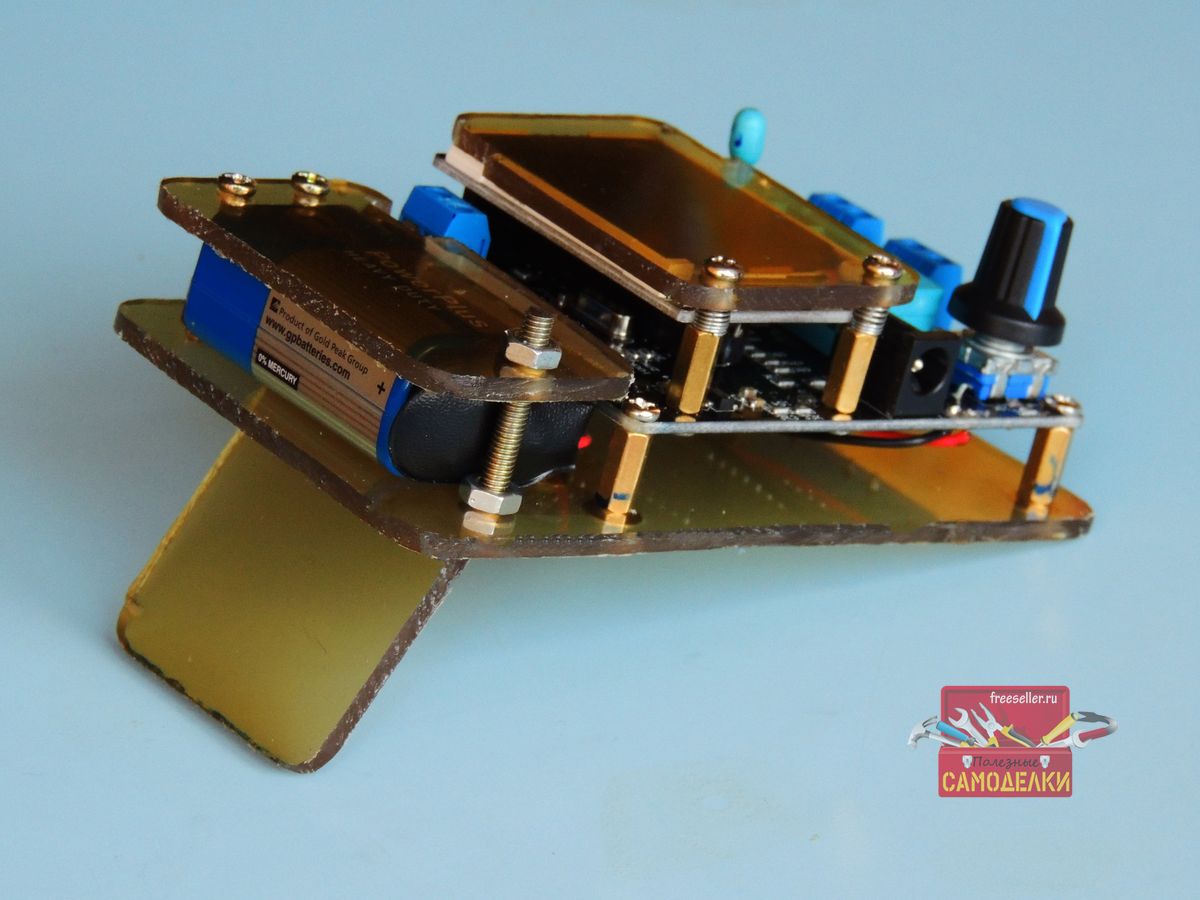

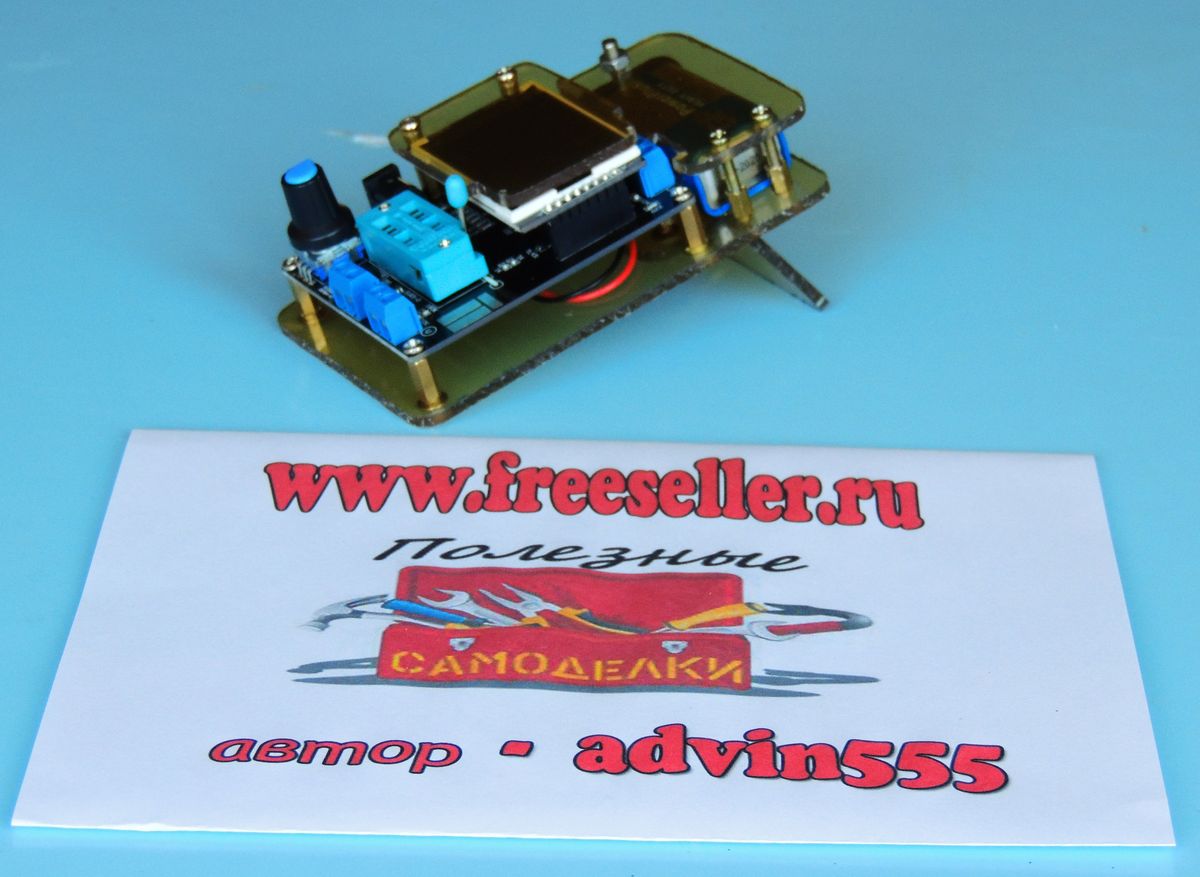

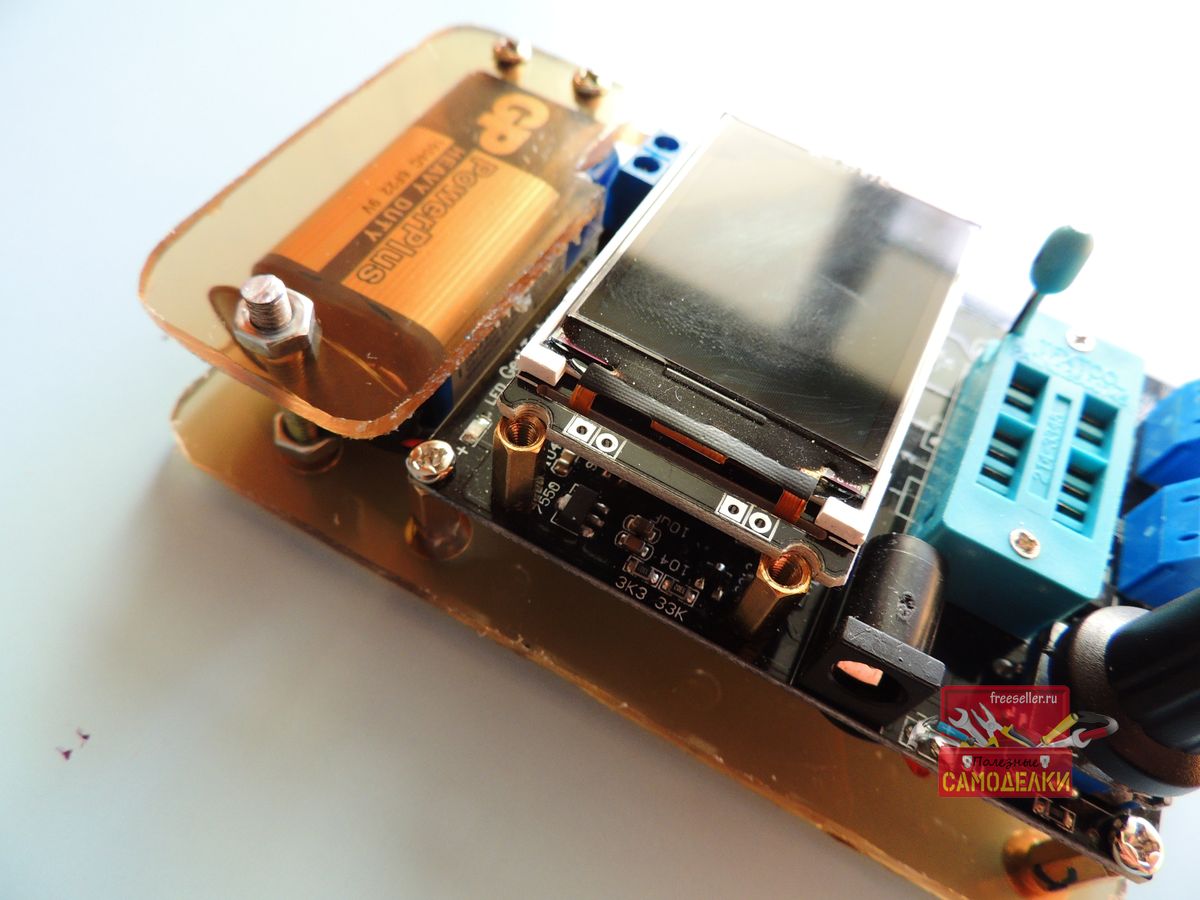

Теперь немного более подробных фото готового корпуса.



Корпус для ESR GM328A тестера своими рукамиКорпус для ESR GM328A тестера своими рукамиКорпус для ESR GM328A тестера своими руками
На этом заканчиваю свою статью!
От себя добавлю что корпусом доволен, возможно что-то сделал бы по другому, но так как делал из того что было, и немного на скорую руку, то меня все устраивает.

Всем спасибо  за внимание!
До новых встреч!

+1
Смотрите также:
4 комментария
  1. santehnik63 9 13
    #1 santehnik63 5 ноября 2018 08:50
    И все таки для чего этот тестер?
    Знаю можно посмотреть в интернете, но от автора интересней услышать -)

    0
    1. advin555 75 48
      #2 advin555 17 ноября 2018 20:41
      С его помощью очень удобно проверять радиодетали на исправность и мерить их рабочие параметры которые иногда неизвестны, что очень экономит время.
      Прибор очень многофункциональный, в двух словах не описать что он умеет, немного о его характеристиках .

      Возможности данного прибора:
      1. Автоматическое определение транзисторов: биполярных, полевых и др..При этом определяются выводы, которые показываются на экране, коэффициент усиления по току, а также пороговое значение база — эмиттер.
      2. Автоматическое определение диодов, тиристоров, симисторов, соответственно показываются название выводов и характеристики.
      3. Возможность определить наличие защитного диод в некоторых транзисторах.
      4. Возможность измерения порогового значения затвора и его емкость для полевых транзисторов.
      5. Омметр. Измерения от 0,01 Ома до 50 Мом
      6. Определение емкости конденсаторов, ESR,
      7. Вольтметр до 50V
      8. Измерение индуктивности от 0,01 mH до 20H
      9. Частотомер
      10.Генератор.
      Тестер автоматически определяет, какой тип электронного элемента в него установлен. Также тестер определяет некоторые дополнительные параметры электронного элемента, например для транзистора — коэффициент усиления тока или для конденсатора — ёмкостное сопротивление и падение напряжения.

      Позволяет производить измерение :
      — сопротивления — с разрешением до 0,1;
      — индуктивности;
      — омическое сопротивление индуктивности;
      — емкости конденсатора — разрешение до 1пф (начиная с некой ёмкости показывает ESR и потери напряжения);
      — определяет параметры диодов, двойных диодов:
      * измерение падения напряжения на диоде
      * измерение паразитной емкости диода
      * распиновку;
      * характеристики светодиодов;
      — определяет параметры транзисторов:
      * тип (NPN, PNP, N-P channel MOSFET JFET)
      * измерение коэффициента передачи тока базы биполярного транзисторов
      * определение напряжения насыщения биполярного транзистора
      * измерение емкости затвора полевого транзистора
      * определение напряжения открытия полевого транзистора
      * отображает наличие защитного диода;
      * распиновку;
      — определяет распиновку тиристоров, симисторов;
      — измерение напряжения на элементах питания;
